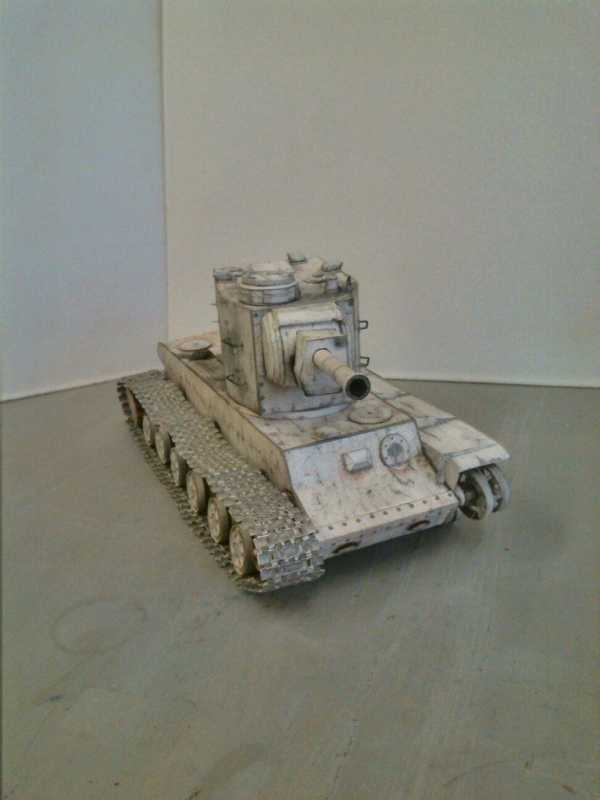

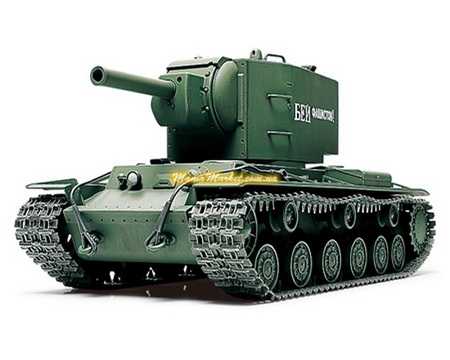

Модель танка КВ-2 масштаб 1:25

На сегодняшний день все более популярной среди молодежи становится тема танков, много компьютерных игр посвящено этой теме. Так же танки любимы и среди моделистов, свои модели они собирают из плотного картона и склеивают все клеем ПВА.

К примеру вот автор собрал и склеил макет танка времен Великой Отечественной, выпускавшегося на заводе имени Кирова и носящего название КВ-2. Танк назван в честь героя Гражданской Войны Климента Ворошилова, цифра 2 вторую модель в семействе танков КВ.
Заготовки были распечатаны на принтере, вырезаны и склеены. Давайте рассмотрим как автор собирал модель.

Материал
1. распечатанные заготовки
2. плотный картон
3. бумага
4. клей ПВА
5. стальная проволока
6. краска

Скачать шаблон танка КВ-2

Инструменты
1. канцелярский нож
2. кисть
3. линейка
4. ножницы

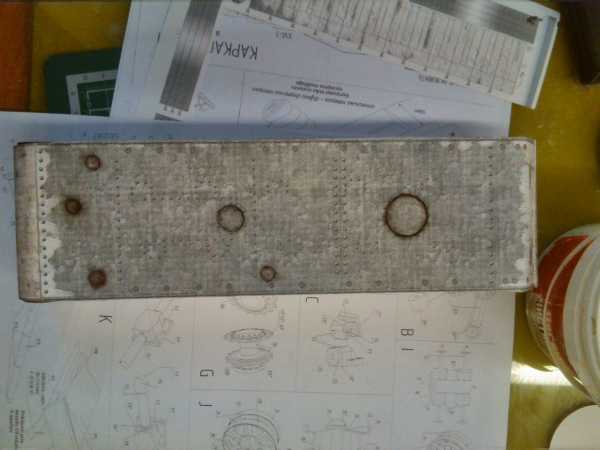

Процесс изготовления модели танка КВ-2 в масштабе 1:25

Танк КВ-2 создавался для нужд Рабоче Крестьянской Красной Армии в борьбе с фортификацией на линии Монергейма во время Советско-Финской компании 1939-1940 г. Тяжелый танк прорыва, именно так следует называть данную машину. Оснащался танк 152 мм танковой гаубицей, в боекомплект в основном входили фугасные и бетоннобойные снаряды раздельного заряжания. Выпускался вплоть до начала 1941 года, принимал непосредственное участие в боях, но к концу 41 года практически все танки были утеряны.

И так для изготовления модели данного танка автор воспользовался готовыми шаблонами и распечатал из на принтере.

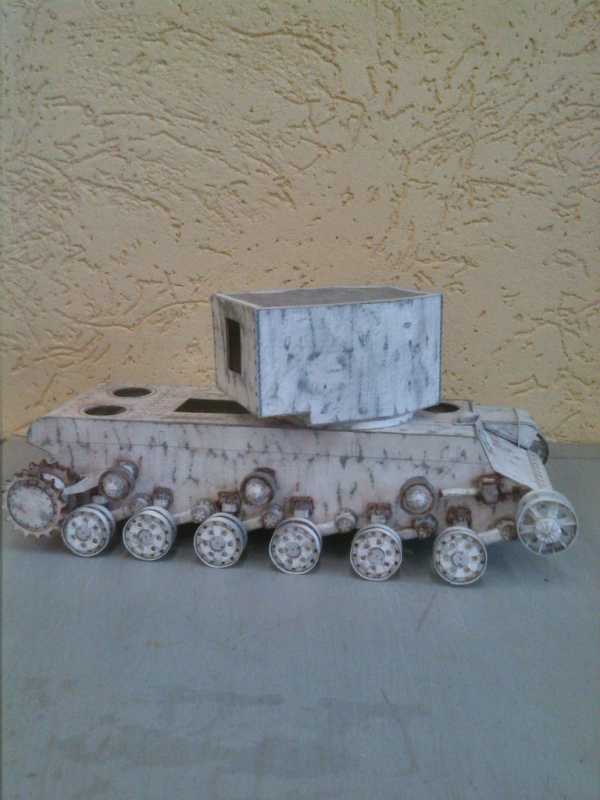

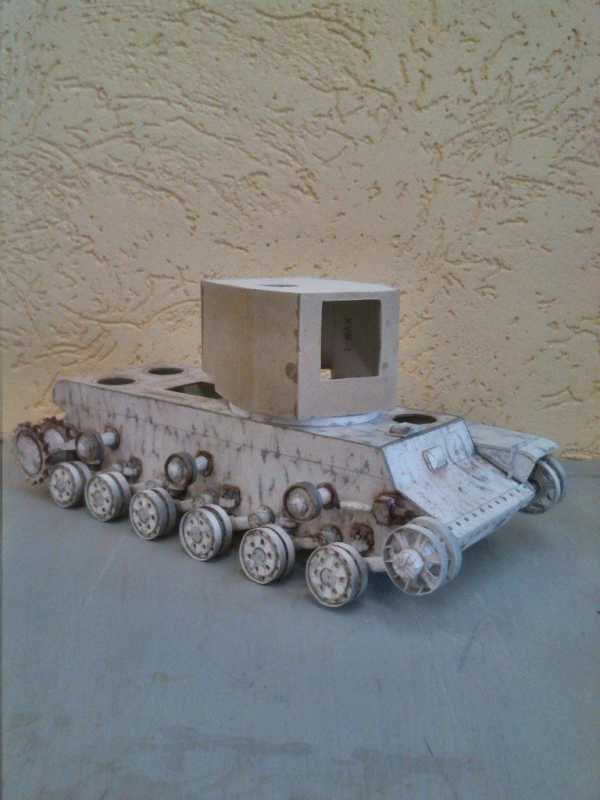

Далее автор вырезает заготовки из бумаги, при помощи ножниц и канцелярского ножа.Затем мастер вырезает траки и соединяет их в единую гусеницу.После вырезается и склеивается корпус танка.Устанавливаются торсионные рычаги и опорные катки.Примеряется гусеница. Изготавливается башня танка.

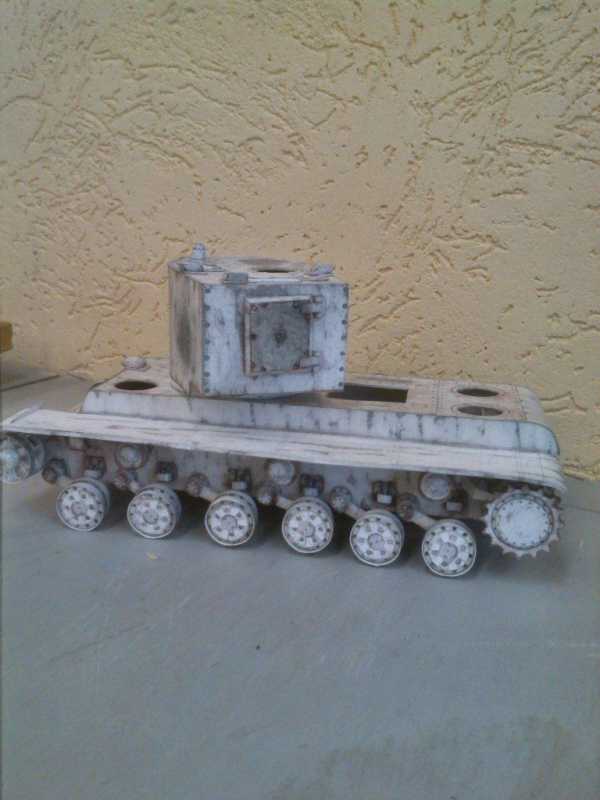

Сделана и установлена пушка.Задний люк башни танка, предназначен для загрузки снарядов в боеукладку.

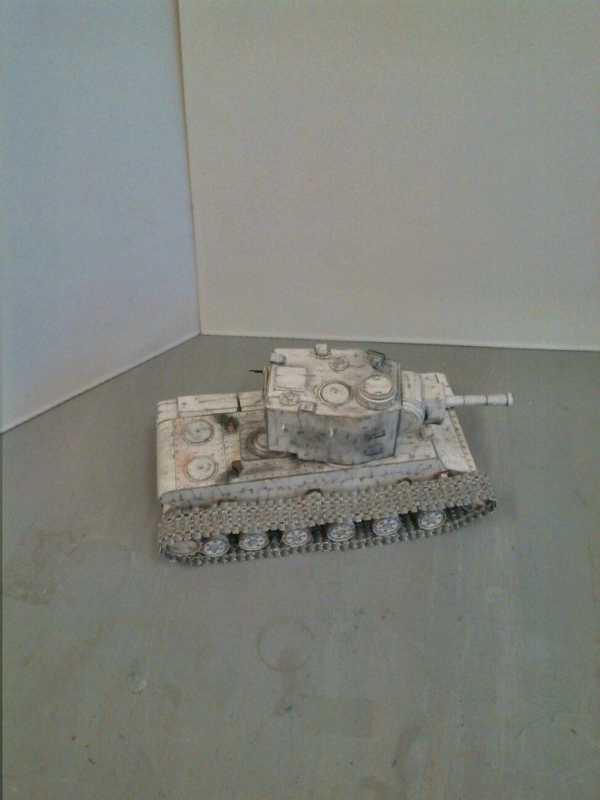

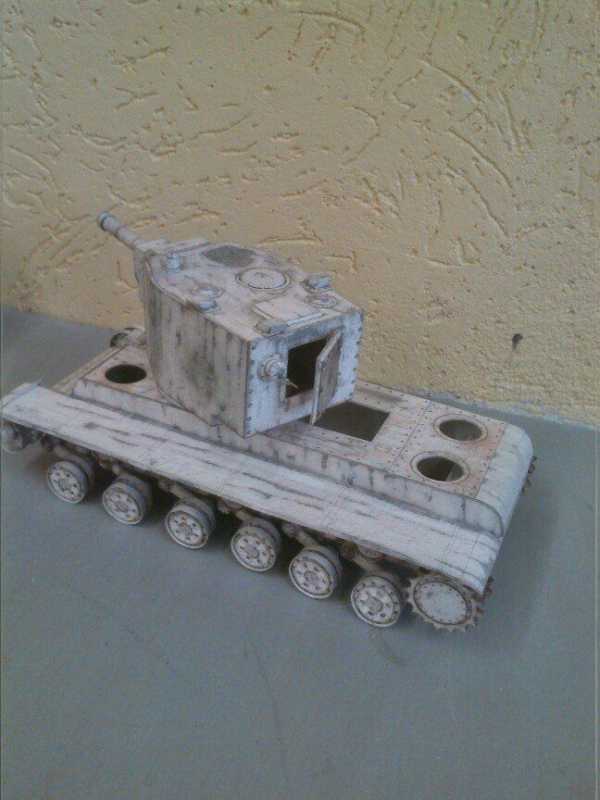

Изготовлена командирская башенка.Закреплено знамя Победы.Примеряются и устанавливаются гусеницы.

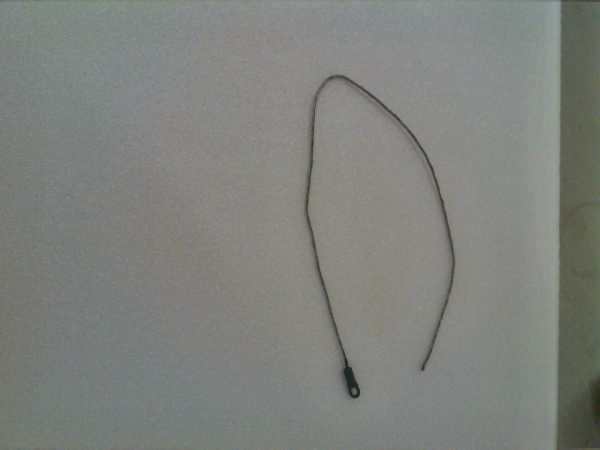

Из стальной проволоки сделан трос. Так же автор смастерил канистры, которые будут установлены на броню танка.И вот что в итоге получается.Затем автор вынес свою модель на улицу и сфотографировал танк на природе. Вот такая точная копия в масштабе 1:25 получилась у нашего автора, чему он очень рад. Полученную модель можно раскрасить в защитный цвет и сделать надписи «За Родину!» или «За Сталина!»

На этом заканчиваю статью. Спасибо за внимание! Заходите в гости почаще, не пропускайте новинки в мире самоделок!

Статья представлена в ознакомительных целях!

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

характеристики и история, чертеж, как выглядит

СССР усиленно готовился к ведению «большой войны», поэтому мировая наука и военное дело получили интересные модификации техники. К ним относится и танковая машина КВ-2, которая вообще не классифицировалась на момент схода с конвейера. Модель, вселявшая в противника ужас, не выдержала натиска военных лет, и штурмовой танк вызывает удивление.

История создания танка КВ-2

Танк модификации КВ-2 с расшифровкой аббревиатуры «Клим Ворошилов» серийно выпускался с 1939 по 1943 гг. Тяжелая боевая машина изначально называлась «с большой башней». Старт разработок вызвала необходимость в мощном вооружении для прорыва через фортификации линии Маннергейма в период войны с Финляндией (1939-1940 гг.).

На тот момент парк бронетанковых войск РККА был многочисленным, но представлен исключительно легкими моделями линейки БТ. При маневренности и легкости техника отличалась слабой бронезащитой, поэтому Военным Советом Северо-Западного фронта принято решение об усилении вооружения тяжелой машины. Планировалось установить гаубицу с калибром 152 мм.

Задача была поручена СКБ-2 Кировского завода в г. Ленинграде. Всего за несколько суток команда конструкторов в январе 1940 выполнила проект. Коллектив Ж. Котина трудился в казарменном режиме по 16-18 часов. В итоге они принципиально изменили конструкцию башни, изготовив ее из 75-мм плит. Толщина 4-х стенок составляла 7,5 см, крыши — 3 см, маски орудия — 110 мм. Новая башня привела к повышению массы до 52 т.

Тяжелый танк имел вооружение из 1-го орудия и 3-х пулеметов. Калибр гаубицы равнялся 152 мм, что стало причиной с

militaryexp.com

drawings of tanks: ЧЕРТЕЖИ КВ

По многочисленным просьбам трудящихся представляю чертежи КВ.

Ппрвый опытный КВ У0

Чертежи танка КВ

Чертежи 1940 г.это установочная серия и серийные машины довоенного выпуска.

На машину У0 не распространяются, т.к. это первый опытный образец в процессе изготовления которого вносились различные изменения. В частности заменили двигатель на В-2, из-за чего кормовая часть танка была доработана. Как корма КВ выглядел изначально, история пока умалчивает, хотя можно предположить, что было похоже на корму танка СМК.

Чертежи 1941 г. это КД откорректированная по результатам различных испытаний, в серию практически не внедрили (не успели).

Чертежи бортов танка КВ. К зрителю борт повернут внутренней стороной. Уточнены на 17.05.2016 г.

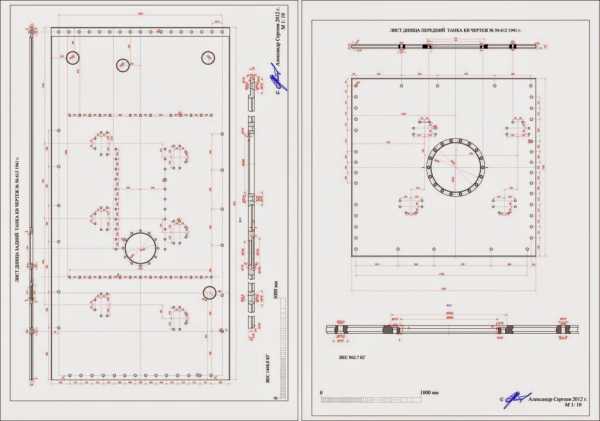

Чертежи днища КВ. Как я понял,конструкция днища машин довоенного выпуска не менялась. К зрителю днище повернуто внутренней стороной.



Чертежи верхнего кормового листа и заднего листа крыши. Конструкция верхнего кормового листа изменялась несколько раз, в частности два раза менялась конструкция крепления сетки. Интересно отметить, что его толщина была 55 мм. Это, скорее всего было связано с необходимость обеспечить максимально возможную площадь канала выброса горячего воздуха из системы охлаждения двигателя.



Чертежи крышки люка крыши над мотором, крыши над мотором и носовой балки корпуса.

Чертежи деталей носовой части корпуса.

Чертежи нижнего листа кормы корпуса.

Чертеж переднего листа крыши корпуса.

Чертеж пробки щитка водителя.

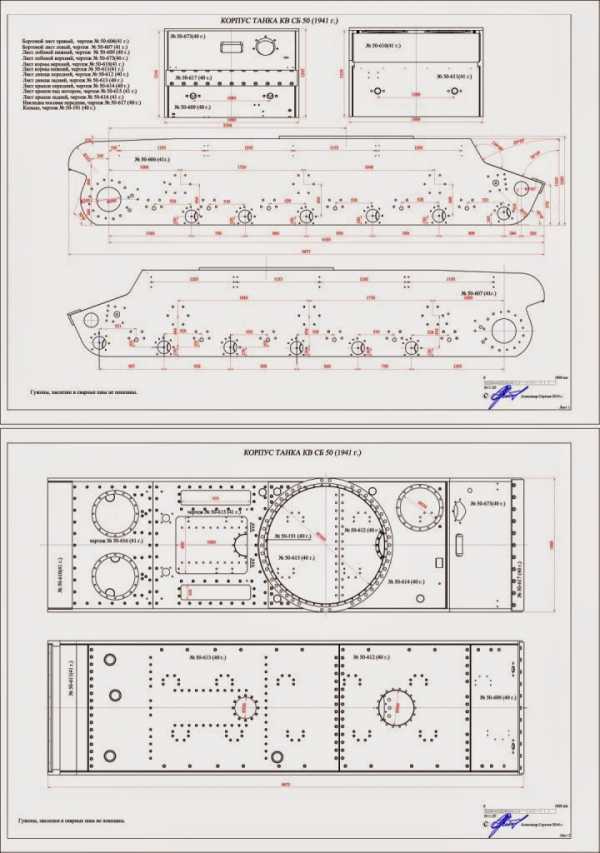

Чертеж корпуса установившегося довоенного серийного производства в 1941 г.

Чертежи корпуса КВ с устраненными замечаниями по результатам ГИ (хотя устранить все замечания не возможно, это бесконечный процесс).

Внутренние крепежные детали (уголки, тавровые балки и т.п.) конструкции на чертеже корпуса не показаны. Под 41 г. понимаются чертежи перевыпущенные вновь, 40 г. — заимствованные из предыдущего комплекта КД. Отдельные технические решения были реализованы на ЧТЗ-ЧКЗ, т.е. скорее всего в Челябинск документацию передали. КД на КВ была выпущена только с номинальными размерами, допуска и посадки не указаны. Листы днища не стыкуются на 1 мм (перехлест). Верхний лобовой лист выступает над нижней кромкой переднего подбашенного листа на 7 мм, не дает поставить крышу горизонтально. Отверстия носовой накладки не совпадают с отверстиями в верхнем и нижнем лобовых листах на 3-4 мм. Это не в плане критики, сейчас и на компьютерах косячат больше. Детали корпуса при сборке подгонялись к друг другу, что собственно на ЧТЗ и не понравилось. В реальности размеры корпуса могли плавать, наверно минимум на 10 мм.

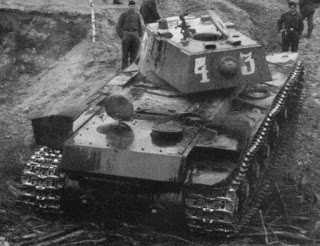

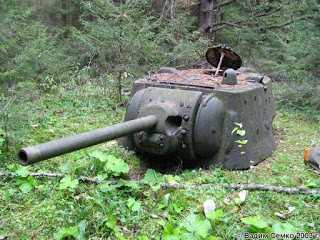

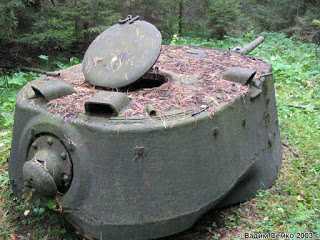

Башни танка КВ



			Применяемость
		Клепанная «круглая» малая башня (бз толщиной 75 мм) с 76 мм пушкой
	СБ-?	Граненая малая башня (бз толщиной   75 мм) с 76 мм пушкой  (возможно это тоже СБ 54)

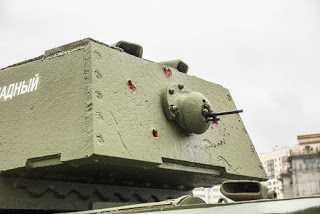

		Граненая малая башня на гужонах (бз толщиной 100 мм) с 76 мм пушкой
		Упрощенная граненая малая башня на гужонах толщиной 100 мм с 76 мм пушкой
	СБ 57
		Граненая малая башня на гужонах (бз толщиной 75 мм) (крыша в шип).
		Упрощенная сварная граненая малая башня (бз толщиной 75 мм)

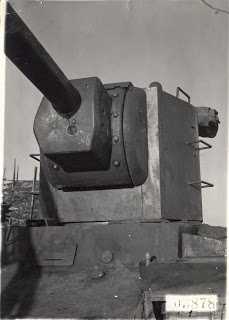

		Большая башня МТ-1 (бз толщиной 75 мм) с 152 мм гаубицей
		Пониженная сварная башня (бз толщиной 75 мм) с 152 мм гаубицей

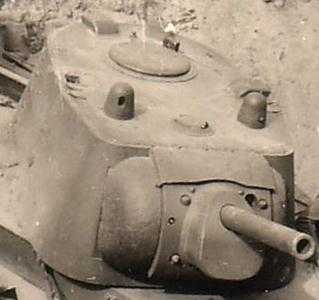

	СБ 257-1	Корпус башни в сборе (литая башня). предварительно — «тяжелая» В начале серийного производства крыша устанавливалась в шип.

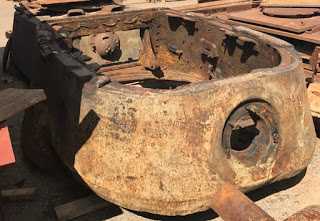

	СБ 257-2	корпус башни в сборе (литая башня) предварительно — «облегченная»
	КВ 957-?	корпус башни (литая облегченная башня)

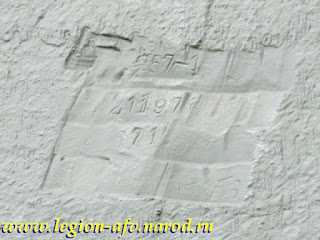

	57-281
	239-57-1

КОРПУС БАШНИ ТАНКА КВ ЧЕРТЕЖ № СБ 53-1 (ЛКЗ) 1939 г.

Чертеж крыши башни СБ-57 (ЧКЗ)

Чертеж левого борта  башни СБ-57 (ЧКЗ)

Чертеж правого борта башни СБ-57 (ЧКЗ)

Обращаю внимание, передняя часть башни не симметрична относительно продольной оси.

Чертеж лобового листа  башни СБ-57 (ЧКЗ)

Чертеж заднего верхнего листа башни СБ-57 (ЧКЗ)

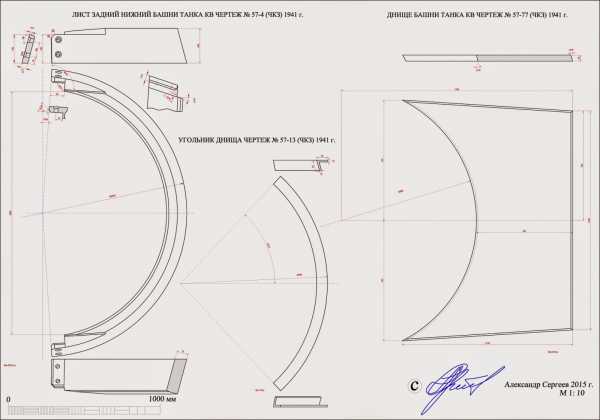

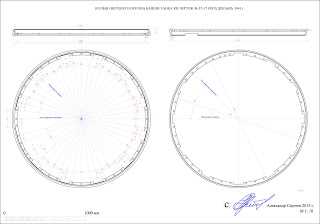

Чертежи заднего нижнего листа, днища и угольника башни СБ-57 (ЧКЗ)

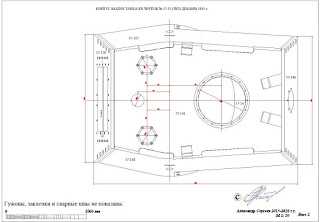

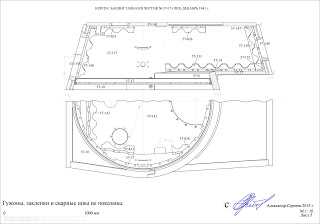

КОРПУС БАШНИ ТАНКА КВ ЧЕРТЕЖ № 57-15 (ЧКЗ) ДЕКАБРЬ 1941

Творчеством в бумажном виде заниматься стало не интересно.  Перешел на твердотельное моделирование. Если у кого есть соображения по изготовлению моделей танков пишите dwg1905@gmail.com

Башня КВ СБ 157

Твердотельная 3D модель масштаб 1:1, выполнена в программе AutoCAD компании Autodesk. На мой взгляд это наиболее продвинутый электронный кульман, такое ощущение, что все остальные программы (не будем показывать пальцем) разрабатывали люди, которые не держали в руках циркуль. На модели пока не хватает нескольких деталей.





Творчеством в бумажном виде заниматься стало не интересно.  Перешел на твердотельное моделирование. Если у кого есть соображения по изготовлению моделей танков пишите dwg1905@gmail.com





Советского легкие танки и САУ созданные на базе  плавающего танка Т-40 Танковые башни завода № 112 Приключения иностранцев в Советской России Легкий танк А-20 (модернизация танка БТ) ТРОФЕИ КРАСНОЙ АРМИИ Тяжелые танки ИС МОДЕЛИ ТАНКОВ В МАСШТАБЕ 1:43



drawingstanks.blogspot.com

Тяжёлый штурмовой танк КВ-2

Советские танкисты прозвали КВ-2 «Дредноутами». Вот что вспоминает о первой встрече с КВ-2 Малыгин К. А., в то время начальник штаба 38-й танковой бригады, которая располагалась в Шепетовке:

Вечером 17 июня на станцию Владимир-Волынск прибыл эшелон с танками КВ-2 для батальона тяжелых танков. Машин было 18 — для трех рот по пяти в каждой и три — для взвода командования. Танки эти были засекречены, разгружать и перегонять их в дивизию разрешалось только ночью, укрытыми брезентом. Ночь на 18 июня была для жителей центральной улицы города беспокойной. По ней проходили для того времени чудо-машины, мощно ревели моторы, под гусеницами содрогалась земля, в окнах домов дребезжали стекла… Мы направили машины в лес. В дивизии КВ-2 никто еще не видел, кроме тех механиков-водителей, которые были командированы на завод для их приема и сопровождения.

Полковник П. П. Павлов поручил своему заместителю по технической части подполковнику Д. А. Васильеву ознакомить командование соединения с тактико-техническими данными КВ-2. Утром 20 июня мы во главе с П. П. Павловым подошли к новым машинам. Возле них стоял подполковник Д. А. Васильев. Перед нами возвышался стальной гигант. Танк Т-26 по сравнению с ним казался игрушечным. Экипажу Т-26, чтобы совершить посадку через люк башни, достаточно было стать на гусеницу, а у КВ-2 для этой цели была приварена к броне лестница. Мы обошли эту громадину, осмотрели и, признаться, были поражены ее величием. Конечно же это был самый мощный танк в мире.

      — Приступайте, товарищ Васильев! — приказал Павлов.

Дмитрий Александрович, держа в правой руке длинную указку, а в левой — «Руководство по танку КВ-2», начал:

      — Боевой вес танка около 50 тонн, толщина лобовой брони — около 100 миллиметров, маски — около 200 миллиметров. На прицеле две шкалы. Одна — для бронебойного, другая — для бетонобойного снарядов. Танк предназначен для разрушения железобетонных огневых точек укрепленных районов. Эвакуировать его могут только тракторы типа «Ворошиловец», каких, кстати, — Васильев повернулся к комдиву, — у нас в дивизии пока нет, товарищ полковник. Если эта махина застрянет в болоте, то вытащить ее можно будет только одним или двумя такими же танками. Предупреждаю, что наши ремонтники пока этот танк не знают. Экипажи подобраны с Т-26, и завтра батальон начнет освоение новой техники.

Кроме 152-мм гаубицы танк пробовали вооружить длиноствольными орудиями. Одна из таких попыток была предпринята в мае 1941 года, когда был создан опытный КВ-2 с пушкой Ф-32 (ЗИС-6). С мая до середины июня того же года танк прошёл заводские испытания на заводе №92, а с 25 июня по 5 июля — полигонные испытания на АНИОПе. Из-за неудовлетворительной кучности стрельбы, малой живучести (300-400 выстрелов) и недостаточной прочности деталей затвора, пушка ЗИС-6 не выдержала полигонных испытаний. Кроме того с выстрелами такой длины и массы одному заряжающему упарвиться в боевых условиях было практически невозможно. Серийно этот танк не производился и на вооружение не принимался.

Машина отличалась от серийного КВ-2 установкой вооружения, которая была осуществлена заводом №92 под руководствм В.Г. Грабина. Непосредственно установкой пушки в башню танка руководил П.Ф. Муравьёв. основным оружием была 107-мм пушка Ф-32 (ЗИС-6), спаренная с 7,62-мм пулемётом ДТ. Углы наведения спаренной установки по вертикали составляли от -6^о до +21^о. Пушка имела полуавтоматический вертикальный клиновый затвор. Начальная скорость бронебойного снаряда составляла 830 м/с. Этот снаряд на дальности 600 м пробивал 120-мм цементированную броневую плиту, расположенную под углом 30^о к вертикали. начальная скорость осколочно-фугасного снаряда составляла 730 м/с. Для стрельбы использовался телескопический прицел ТД. В лобовом листе корпуса находилась шаровая установка 7,62-мм пулемёта ДТ. Третий пулемёт ДТ был запасным и укладывался в боевом отделении. Боекомплект танка состоял из 50 выстрелов к пушке и 3087 патронов к пулемётам.

Кроме ЗИС-6, на танк КВ-2 в опытном порядке устанавливалось 85—мм орудие Ф-39. По решению НКО, в марте прошли испытания этого орудия в танке КВ-2.

К сожалению, все технические проблемы связанные с ходовой частью и трансмиссией танков КВ в полной мере коснулись и КВ-2. Это, а также плохая подготовка танкистов сказалось на огромных потерях танков КВ-2 в первые месяцы ВОВ. Так же, танковые части были практически не укомплектованы боеприпасами. Часто, единственным оружием танкистов становились гусеницы. Но тем не менее, для немцев танки КВ оказались страшным шоком.

Вот что записал в своем дневнике командир 11-го танкового полка (6-я танковая дивизия 4-й танковой группы) 25 июня 1941 года:

С утра 2-й батальон 11-го танкового полка совместно с группой фон Шекендорфа наступали вдоль дороги, обходя болото справа. Весь день части отражали постоянные атаки русской 2-й танковой дивизии. К сожалению, русские 52-тонные тяжелые танки показали, что они почти нечувствительны к огню наших 105-мм орудий.

Тактико-технические характеристики тяжёлого танка КВ-2
Год выпуска	1940
Экипаж	6
Масса, т	52
Габаритные размеры:     длина     ширина     высота	6,95     3,32     3,25
Клиренс, м	0,407
Ширина траков, м	0,65
Броневая защита, мм	Лоб корпуса 75 мм     Башня 75 мм     Борт корпуса 75 мм     Корма 60 мм     Крыша 30 мм     Днище 40 мм
Вооружение	152,4-мм пушка М-10 3 х 7,62-мм пулемета ДТ.
Боезапас	36 выстрелов     3087 патронов
Коробка передач	5 вперёд, 1 назад
Двигатель	«В-2К», 600 л.с     12-цилиндровый
Емкость топливного бака, л	600
Расход топлива по шоссе на 100 км, л	240
Запас хода, км	по шоссе — 225     по грунту — 150
Макс. скорость, км/ч	по шоссе — 34     по грунту — 16
Преодолеваемые препятствия:     подъём, град     крен, град     ров, м     стенка, м     брод, м	36     30     2,7     1,2     1,6
Выпущено, шт	334

Несколько попаданий наших 150-мм снарядов также оказались неэффективны. Тем не менее, в результате постоянных атак танков Pz Kpfw IV большая часть танков противника была выбита, что позволило нашим частям продвинуться вперед на три километра западнее Дубисы.

    Группе «Раус» удалось удержать свой плацдарм, но в полдень, получив подкрепления, противник контратаковал на левом фланге в северо-восточном направлении на Расеняй и обратил в бегство войска и штаб 65-го танкового батальона. В это время русский тяжелый танк перерезал путь, связывавший нас с группой Раус, и связь с этой частью отсутствовала в течении всего дня и последующей ночи. Для борьбы с танком была направлена батарея 88-мм зенитных орудий. Атака оказалась такой же неудачной, как и предыдущий бой с батареей 105-мм гаубиц. Ко всему прочему, попытка нашей разведгруппы подобраться к танку и сжечь его зажигательными бутылками провалилась. Группе не удалось подобраться на достаточно близкое расстояние из-за сильного пулеметного огня, что вел танк.

        Единственное, что они могли противопоставить русским Голиафам были 88-мм зенитки Flak 18 и Flak 36. Но основные потери танков, были потери по техническим причинам. Так 41-я танковая дивизия из 31 КВ-2 к 6 июля 1941 года потеряла 22 танка. Из них только 5 танков было подбито. Остальные машины были потеряны по техническим причинам или брошены из-за недостатка топлива.

        А вот что вспоминал герой Советского Союза Г. Пенежко о первой своей встрече с КВ-2:

    …По земле прошел глухой гул, и на окраине села Ситна показались громадные бронированные машины непривычной ярко-желтой окраски. Сверкая языками выстрелов, они медленно катились в нашу сторону. «Рейнметалл»! — догадался я, вспомнив силуэты немецкого танка в альбоме училища. — Тяжелый, пушка семьдесят пять, прямой выстрел восемьсот, броня сорок… Да, лобовую броню такого танка 45-мм пушка нашего БТ вряд ли возьмет… Но отступать было некуда.

     — Приготовиться! Огонь! — бросил я механику и прильнул к прицелу. Надеясь опередить, навожу перекрестие на ребристую башню, нажимаю педаль спуска.

    Раздается гром выстрела. В поле зрения прицела вместо башни клубится облако дыма.

    «Что за наваждение? Куда же девался танк? — думаю я. — И почему так туга педаль? Гляжу под ноги — о ужас! Под педалью спуска застряла гильза снаряда. Значит, это не я стрелял?»

Выглядываю из люка. На том месте, где стоял немецкий танк, дымится черное пятно и валяются исковерканные листы брони, а позади уверенно разворачивается вправо громадная башня нашего КВ. Вот, оказывается, кто стрелял! Тем временем КВ занялся очередной вражеской машиной. Выстрел, взрыв — и слетает еще одна башня, разваливается корпус. Из-за гребня раздается выстрел. Броня смельчака брызжет снопом искр, а снаряд рикошетом фурчит над нашими голосами. В ответ выстрел KB — и еще один тяжелый немецкий танк качнулся, присел и как будто крякнул от удивления…

КВ-2 находился в серийном производстве до 22 июня 1941 года (после рокового воскресенья танк стал ненужным: ближайшие линии обороны находились в Восточной Пруссии, а, когда стало ясно, что вторжение на территорию противника временно откладывается, естественно, что таким неповоротливым махинам в оборонительной войне не нашлось применения). Последний раз танк КВ-2 вступил в бой в 1945 году. Это был КВ-2 захваченный немцами и использованный ими при обороне Кенигсберга. КВ-2 в немецких войсках получил обозначение Panzerkampfwagen KV-II 754(r).

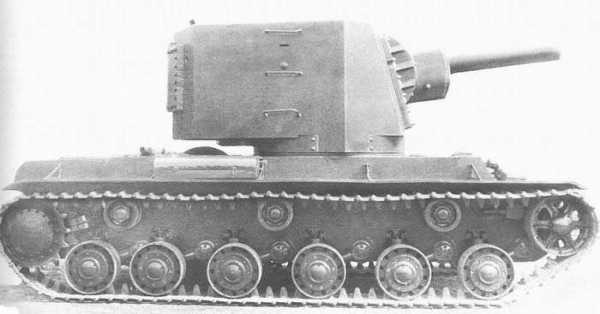

Фотографии танка КВ-2

            Чертежи тяжёлого танка КВ-2:
                   — общая схема
                   — боковые проекции У-4

Источники: «Отечественные бронированные машины 1905-1941». Том I. Изд.центр «Экспринт». 2002 г. Советские тяжёлые танки 1917-1941 гг. Изд.центр «Экспринт». 2004 г. Малыгин К. А. «В центре боевого порядка». «Воениздат», М. 1986 г. А.Бескурников «Один из серии КВ» («Моделист-Конструктор» №11, 1984 г.) Бронетанковая техника СССР 1939-45 гг. («Бронеколлекция» №1, 1998 г.) www.jagdtiger.de



bronetehnika.narod.ru

drawings of tanks: 2014-03-09

По многочисленным просьбам трудящихся представляю чертежи КВ.

Ппрвый опытный КВ У0

Чертежи танка КВ

Чертежи 1940 г.это установочная серия и серийные машины довоенного выпуска.

На машину У0 не распространяются, т.к. это первый опытный образец в процессе изготовления которого вносились различные изменения. В частности заменили двигатель на В-2, из-за чего кормовая часть танка была доработана. Как корма КВ выглядел изначально, история пока умалчивает, хотя можно предположить, что было похоже на корму танка СМК.

Чертежи 1941 г. это КД откорректированная по результатам различных испытаний, в серию практически не внедрили (не успели).

Чертежи бортов танка КВ. К зрителю борт повернут внутренней стороной. Уточнены на 17.05.2016 г.

Чертежи днища КВ. Как я понял,конструкция днища машин довоенного выпуска не менялась. К зрителю днище повернуто внутренней стороной.



Чертежи верхнего кормового листа и заднего листа крыши. Конструкция верхнего кормового листа изменялась несколько раз, в частности два раза менялась конструкция крепления сетки. Интересно отметить, что его толщина была 55 мм. Это, скорее всего было связано с необходимость обеспечить максимально возможную площадь канала выброса горячего воздуха из системы охлаждения двигателя.



Чертежи крышки люка крыши над мотором, крыши над мотором и носовой балки корпуса.

Чертежи деталей носовой части корпуса.

Чертежи нижнего листа кормы корпуса.

Чертеж переднего листа крыши корпуса.

Чертеж пробки щитка водителя.

Чертеж корпуса установившегося довоенного серийного производства в 1941 г.

Чертежи корпуса КВ с устраненными замечаниями по результатам ГИ (хотя устранить все замечания не возможно, это бесконечный процесс).

Внутренние крепежные детали (уголки, тавровые балки и т.п.) конструкции на чертеже корпуса не показаны. Под 41 г. понимаются чертежи перевыпущенные вновь, 40 г. — заимствованные из предыдущего комплекта КД. Отдельные технические решения были реализованы на ЧТЗ-ЧКЗ, т.е. скорее всего в Челябинск документацию передали. КД на КВ была выпущена только с номинальными размерами, допуска и посадки не указаны. Листы днища не стыкуются на 1 мм (перехлест). Верхний лобовой лист выступает над нижней кромкой переднего подбашенного листа на 7 мм, не дает поставить крышу горизонтально. Отверстия носовой накладки не совпадают с отверстиями в верхнем и нижнем лобовых листах на 3-4 мм. Это не в плане критики, сейчас и на компьютерах косячат больше. Детали корпуса при сборке подгонялись к друг другу, что собственно на ЧТЗ и не понравилось. В реальности размеры корпуса могли плавать, наверно минимум на 10 мм.
