Что известно о новейшей российской крылатой ракете Х-101? | Справка | Вопрос-Ответ

17 ноября 2015 года российская дальняя авиация впервые использовала в ходе антитеррористической операции в Сирии новейшую крылатую ракету Х-101. Такой вывод сделали эксперты по результатам изучения видеозаписи, обнародованной Министерством обороны России. На записи видно, что головная часть ракеты, сброшенной Ту-160 на базы боевиков, имеет заострённную форму, а также ребро по периметру, что соответствует внешним характеристикам ракеты Х-101.

Что представляет собой Х-101?

Детальная информации о проекте Х-101 до сих пор засекречена. По данным из открытых источников, крылатая ракета была разработана машиностроительным конструкторским бюро «Радуга» в период 1995–2013 годов. Ракета имеет стартовую массу 2400 кг, 400 из которых приходятся на боевую часть. Дальность поражения — 5,5 тыс. километров. В настоящее время Х-101 производится серийно для стратегических бомбардировщиков-ракетоносцев Ту-95МС.

«Крылатые ракеты Х-101 — это ракеты воздушного базирования большой дальности, нового поколения. Они приняты на вооружение стратегической авиацией России. Соответственно, есть ракеты в ядерном и неядерном оснащении. Все ракеты, которые использовались ВКС России по уничтожению позиций «Исламского государства» были в неядерном оснащении. Дальность их пуска позволяет наносить удары, находясь в воздушном пространстве России. Российская авиация использовала именно этот тип ракет, так как именно крылатые ракеты позволяют наносить максимально высокоточные удары», — заявил АиФ.ru

главный редактор журнала «Национальная оборона» Игорь Коротченко.

Технические характеристики ракеты

Длина — около 7,5 м.

Размах раскладываемого крыла — 4,5–5 м.

Диаметр корпуса — 0,75–0,8 м.

Масса топлива — 1250 кг.

Максимальная скорость — 250–270 м/с.

Дальность полёта — около 5000 км.

Силовая установка — двигатель ДТРД ТРДД-50А с тягой 450 кгс.

Ядерный вариант ракеты — Х-102 (250 кт).

Носители:

Су-34 (2 ракеты на внешней подвеске),

Ту-22М (4 ракеты),

Ту-95 (8 ракет на внешней подвеске),

Ту-160 (12 ракет в двух внутренних отсеках).

aif.ru

«Гибкая» тактика применения СКР Х-101 против форпостов ПВО НАТО на европейском ТВД


ПРЕИМУЩЕСТВА СКР Х-101 НЕ ДАДУТ ПОКОЯ КОМАНДОВАНИЮ ОВС НАТО В ЕВРОПЕ И «NORAD». НА ЧТО СПОСОБНА УНИКАЛЬНАЯ РАКЕТА В СОВРЕМЕННЫХ УСЛОВИЯХ?


В далёком 1983 году в конструкторском отделе НПО «Радуга» была разработана уникальная на то время стратегическая крылатая ракета Х-55. Дальность первой модификации СКР составила 2500 км; ракета имела круглое сечение фюзеляжа и прямое крыло размахом 3,1 м; Х-55 может оснащаться боевой частью массой до 0,41 тонны. Следующая версия,- Х-55СМ, имеет увеличенную до 3500 км дальность полёта, благодаря чему появилась возможность совершать МРАУ вдали от зон патрулирования истребительной авиации противника. Ещё одна, наиболее современная модификация, — Х-555, имеет уменьшенную до 2500 км дальность полёта, но значительно лучшую систему наведения, использующую оптико-электронную систему корреляции по рельефу и навигацию по ГЛОНАСС. Между тем, все эти модификации имеют один важный недостаток, который влияет на негативный исход выполнения ударной операции в условиях, где противник применяет большое количество самолётов ДРЛО, а также наземных и воздушных средств перехвата. Ракеты имеют относительно большую радиолокационную сигнатуру (от 0,1 до 0,3 м2), из-за чего их обнаружение современными радиолокационными комплексами воздушного и наземного базирования не составит большого труда.


Например, анализируя данные весьма авторитетной таблицы-справочника подробных тактико-технических характеристик современных РЛС на сайте «Стелс машины» (paralay.com), можно чётко подсчитать, что бортовая РЛС AN/APG-77 малозаметного истребителя 5-го поколения F-22A “Raptor” способна обнаруживать СКР Х-55/Х-55СМ на дальности до 150 — 160 км, а БРЛС AN/APG-79 палубного истребителя F/A-18E/F «Super Hornet» — на удалении до 100 км. Самолёты же ДРЛО E-3C/G системы «AWACS» способны обнаружить Х-55 своим РЛК AN/APY-2 на дальности до 300 — 350 км. Такое положение дел совершенно не могло удовлетворять российские ВВС, поскольку обнаружение наших дозвуковых средств воздушного нападения противником на столь большом расстоянии позволяет подготовить распределить все воздушные и наземные средства ПВО для отражения удара: эффективность МРАУ будет резко снижаться; вспомните времена «Бури в пустыне», когда даже слабая и находящаяся в информационной блокаде иракская армия, применяя связку ЗРСК-ЗСУ «Оса-Шилка», смогла за время операции перехватить не менее 20 КР «Томагавк», представьте себе, во сколько раз это число возрастёт с применением таких ЗРК как «SAMP-T», VL MICA, “Patriot PAC-3” или нового перспективного детища MBDA — ЗРК малой дальности FLAADS, данные системы одновременно способны сбивать свыше 10 воздушных целей, причём одним только дивизионом (а их исчисление на современном ТВД идёт на десятки, не считая сотен операторов ПЗРК, получающих тактическую информацию о целях от тех же самолётов ДРЛО). Х-55 и даже Х-555 стали нуждаться в скорейшей модернизации, упор которой был сделан на радикальное снижение радиолокационной заметности ракет.


Работы над проектом СКР Х-101 были начаты ещё в середине 80-х гг. и изначально были направлены на значительное увеличение дальности действия крылатых ракет Х-55, позднее, после наблюдений, сделанных в ходе военных операций в Югославии и Ираке, работы были продолжены и над радиолокационной сигнатурой ракеты. Именно этим можно объяснить 14-летний разбег между началом проектных работ и первыми лётными испытаниями опытных образцов СКР Х-101, прошедшими осенью 1998 года.


Х-101, разработанная МКБ «Радуга» и доведённая до оперативной готовности в 2012 году, получила ряд существенных технологических улучшений, благодаря которым её можно причислять к высокоточному вооружению следующего поколения. Основные конструктивные элементы Х-101 представлены специальными композиционными материалами и радиопоглощающими покрытиями, а фюзеляж имеет максимально сплющенные обводы с реализацией боковых рёбер (как в носовой части фюзеляжа Су-34), что позволило добиться невероятно низкой ЭПР в 0,01 м2, соизмеримой с артиллерийскими снарядами и НУРС. Максимальная скорость ракеты была сохранена на уровне 1000 км/ч, вес БЧ — на уровне 0,41 т, а вот дальность была увеличена на 57% (по сравнению с Х-55СМ) и достигла 5,5 тыс. км. Для этого потребовалось примерно на 900 кг увеличить массу топлива СКР, а масса самой ракеты возросла до 2300 кг, что потребовало установки выдвижного прямого крыла большей площади с размахом 4,4 м для достижения достаточных несущих свойств. Дальность 5500 км является воистину выдающимся качеством Х-101 в классе стратегических крылатых ракет, ведь даже самая дальнобойная американская СКР AGM-86B ALACM (только в ядерном исполнении) обладает радиусом действия 2780 км (меньше, чем у Х-55СМ). Не удивительно, что ВС США очень недовольны боевым крещением Х-101.


Американские самолёты E-2D и E-3C становятся просто «слепы» по отношению к этой ракете уже со 100 — 120 км, а «Super Hornet» и «Raptor» не «рассмотрят» объект с ЭПР в 0,01 м2 уже с 65—80 км. Такая малозаметность позволяет максимально эффективно использовать рельеф местности, а также некоторые оперативные пустоты между батареями ПВО противника для внезапного прорыва в зонах, где радиолокационные средства ЗРК не смогут обнаружить и взять на сопровождение Х-101.


Огромный радиус действия и малая радиолокационная сигнатура СКР Х-101 превосходно сужают возможности истребительной авиации ПВО Командования воздушно-космической обороны Северной Америки (NORAD). Огромные пространства северной части Азиатско-Тихоокеанского региона отныне вполне преодолимы для ракеты Х-101 с дальностью 5500 км и экипажей наших Ту-95МС (на фото) и Ту-160 теперь совершенно необязательно входить в зону действия 525-й эскадрильи малозаметных истребителей F-22A “Raptor” (на фото), развёрнутой на авиабазе «Elmendorf-Richardson»


Во время эскалации вероятного крупного конфликта на европейском ТВД таких брешей в обороне НАТО может насчитываться множество, и они будут непременно идентифицированы самолётами ОРТР, бортами ДРЛОиУ А-50, а также комплексами РЭР высокоточных бомбардировщиков Су-34, а затем последует внезапный и беспощадный МРАУ. Можно предположить, что эти зоны ОВВС НАТО попытаются ликвидировать с помощью патрулирования специально отведёнными звеньями истребителей, но реализовать столь отлаженную работу в условиях «хаоса» воздушной войны, с активным применением средств РЭБ, будет не так просто, и ослабленное место будет найдено.


АСИММЕТРИЧНЫЙ ОТВЕТ ВС США НА СКР Х-101 НЕ ТОЛЬКО ТУМАННЫЙ, НО И ЛОКАЛЬНЫЙ


В предыдущих статьях мы несколько раз упоминали некоторые угрозы, связанные с закупкой польскими ВВС 40 малозаметных тактических крылатых ракет большой дальности AGM-158 JASSM (около 500 км), а также возможным контрактом на модернизированные до версии AGM-158B JASSM-ER ракеты (дальность — 1300 км), которые с определённой вероятностью могут преодолевать аналогичные ослабленные зоны 1-го, 2-го и 4-го командований ВВС и ПВО в Западном и Южном военных округах, а затем входить в воздушное пространство РФ над внутренними, наиболее промышленными, областями бывшего Московского округа, включая Нижегородскую и др. области. Действительно, западное и юго-западное оперативные направления можно считать наиболее ракетоопасными в этом отношении, что обусловлено максимальной плотностью юнитов в европейских странах НАТО на относительно небольшой территории Европы, тем более, что США будут продолжать усиливать подобными СВН военно-воздушные силы своих прихвостней у российских границ, угроз целая масса. Но не всё так ужасно.


AGM-158B JASSM-ER, при своём низком профиле полёта (25 — 30 м), имеет всё же большую, чем у Х-101, ЭПР (около 0,1 м2) и вовсе не стратегическую дальность полёта. Учитывая факт, что вся современная ПВО России построена на дивизионах, бригадах и полках С-300ПС/ПМУ-1 и С-400, к которым придаются специализированные низковысотные обнаружители (НВО) 76Н6, а радиолокаторы подсвета и наведения (РПН) 30Н6Е и 92Н6Е поднимаются на специализированную вышку 40В6МД, перехват JASSM-ER будет упрощён. Эти РПН способны обнаруживать последнюю на дальности около 30 км. Американские и европейские ЗРК не оснащаются настолько высокими вышками, а поэтому и дальность захвата малоразмерной Х-101 не превысит 17—20 км.


Американский аналог нашей стратегической Х-101, — СКР AGM-129A (ACM), начал разрабатываться с 1983 года. И уже летом 1985 первые B-52H Стратегического авиационного командования ВВС США были оснащены AGM-129A. Эта ракета тогда представляла собой одно из самых совершенных средств воздушного нападения. В её конструкции были учтены наиболее прогрессивные веяния стелс-технологий, а дальность достигала 3700 км. Радиолокационная сигнатура в ППС и ЗПС были уменьшены благодаря реализации ребристой формы образующей носовой части ракеты, а также формы хвостового блока с соплом «бобровый хвост». Также малозаметности способствует обратная стреловидность крыла и применение композитов. Подобная конструкция сопла также снижает ИК-сигнатуру и акустическую заметность: между рабочей турбиной двигателя F112-WR-100 и кромками перевёрнутого трапециевидного сопла, интегрированного в хвост фюзеляжа, присутствует солидная воздушная камера, охлаждающая реактивную струю. Нагрев рабочей поверхности камеры не виден не только со стороны ЗПС, но и с боковых проекции, потому что она прикрыта специальным теплопоглощающим габаритом во внутренней полости хвоста ракеты. Стоит отметить, что это деталь маскировки ракеты AGM-129A остаётся самой прогрессивной даже среди современных крылатых ракет.


Хвостовая часть СКР AGM-129A


Отличными качествами ракеты на то время можно считать современную систему наведения, которая включает не только инерциальную систему наведения, спутниковую коррекцию и оптико-локационный датчик на конечном участке полёта, но и специальный лазерный высотомер LIDAR вместо радиовысотомера, данные от которого сопоставляются с эталонными картами подлётного участка, заложенными в накопитель БЦВМ ракеты, что не позволяет средствам пассивной РЭР наземного и воздушного базирования запеленговать ракету по излучению этого прибора. Известно, что Х-101 на маршевом участке пути также применяет данный принцип.

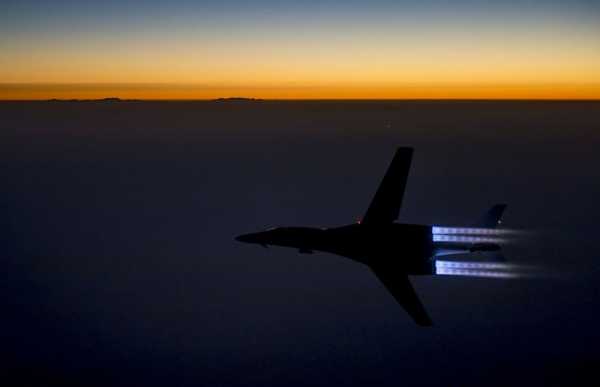

Изначально планировалось производство 2500 СКР AGM-129A, которыми планировалось вооружить B-52H, а также более опасную машину — B-1B “Lancer”. Последние, ввиду своей малой ЭПР (7—9 м2), могли проникать в воздушное пространство СССР и РФ с северо-восточного оперативного направления (со стороны Северного Ледовитого океана), и представляли огромную угрозу для военно-промышленной инфраструктуры Сибири и Дальнего Востока, так как ракеты AGM-129A способны были от северного побережья России достигать центральных районов и южных границ нашей страны.


Предварительный «приговор» программе ACM был сделан в 1992 г., когда ВВС США приняли решение не адаптировать СКР AGM-129A для оснащения B-1B “Lancer”. В связке именно с этим стратегическим ракетоносцем ракета способна была представлять для нашей ПВО наибольшую угрозу, причём, почти с любых стратегических направлений


Но распад СССР сыграл на руку нашим ВС: крупносерийное производство американских ракет сначала «ужали» до 1000 ед., а потом вообще заморозили 509 изделиями. Весной 2012 года была ликвидирована последняя из 460 оставшихся ракет AGM-129A, и теперь вероятность возобновления производства аналогичной, более совершенной, версии представляется с трудом, ведь дорогостоящих и убыточных проектов, которые всё же им необходимы, у американцев сегодня предостаточно. Одна только программа разработки и серийного производства истребителей 5-го поколения F-35A/B/C, известная как JSF, обходится в 1500 млн. долларов, что в 60 раз превышает стоимость программы строительства и обслуживания 3 малозаметных ударных эсминцев класса DDG-1000 «Zumwalt». Свою лепту вносит и конфигурация головных частей законсервированных AGM-129, которая «заточена» под ядерные БЧ, что потребует не мало времени и затрат на переоборудование в осколочно-фугасные версии боевых частей. За это время и в ВВС США и в ВВС России успеют перейти на совершенно новые гиперзвуковые СВН типа Х-51А и Ю-71.


Что и говорить! Вот такая досадная неожиданность ждала «продуманные» американские ВВС в самый трудный для нашей страны час, ведь построенная в «смутное время» ракета Х-101 позволила нам на десятки лет опередить Запад в данном классе вооружений.

Источник

dima-piterski.livejournal.com

Ядерный щит и меч России

19:46 &nbsp5 Октября 2016

9 621

Баллистические ракеты — это самый надёжный щит нашей безопасности. При необходимости этот щит легко превратится в карающий меч. Во всех современных армиях ракетное оружие является одним из наиболее важных и перспективных боевых средств. Его развитие идёт по линии как качественного совершенствования, так и количественного роста, особенно, в военно-воздушных силах и в войсках противовоздушной обороны.

К созданию боевых ракет человечество пришло не сразу. Потребовались годы напряжённых усилий в самых различных областях науки и техники, позволивших от робких шагов в развитии ракетного оружия перейти к грандиозным достижениям, свидетелями которых мы являемся сегодня.


Крылатая ракета Х-101

Ракета Х-101 — это стратегическая крылатая ракета нового поколения. Х-101 является новейшей российской крылатой ракетой воздушного базирования, разработка которой началась ещё в конце 80-х годов прошлого столетия. Она имеет дозвуковую скорость, дальность полёта до пяти тысяч километров, форму, которая делает её незаметной для радаров.

militaryarms.ru

Данные об этой крылатой ракете засекречены, но известно, что для навигации и для наведения Х-101 использует систему «Спрут» с системой коррекции траектории полёта, а также данные от спутниковой системы ГЛОНАСС. На завершающем этапе полёта для повышения точности используется телевизионная система наведения.

Существует ещё одна ракета — Х-102. Она отличается от Х-101 только боевой частью. На ракете Х-102 можно устанавливать ядерный боевой заряд ориентировочно мощностью до 250 килотонн.


Межконтинентальная баллистическая ракета Р-36М2 «Воевода»

С того самого момента, как у главных геополитических соперников СССР и США появились беспилотные средства доставки ядерных боеприпасов, началась особая фаза гонки вооружений. Каждая из стран стремилась к обладанию такими техническими средствами, которые позволяли бы нанести безнаказанный удар. Именно такую задачу способна выполнить МБР Р-36М2 «Воевода», которой НАТО дало устрашающее название «Сатана». Она была создана в СССР и стоит на вооружении по сей день с 1975 года.

youtube.com

Почему американцы назвали этот ракетный комплекс «Сатаной», можно понять, если ознакомиться с его характеристиками. Стратегическая ракета Р-35М2 относится к классу тяжёлых — её масса превышает двести тонн. Вес, который она может доставить к цели, тоже не малый — 7.3 тонны. Эта ракета сделана большой, потому что в её боевом отделении помимо главного груза находятся отвлекающие цели, предназначенные для введение в заблуждение сил ПРО вероятного противника.


Система «Периметр»

youtube.com

Главным фактором, удерживающим мир от третьей мировой войны, является наличие у России системы, позволяющей нанести ответный ядерный удар даже при полном уничтожении командных пунктов и линий связи РВСН. Называется она «Периметр», а в США ей дали название «Мёртвая рука». В НАТО создание ядерной системы, способной действовать без вмешательства человека, назвали аморальным. Между тем, подобный комплекс есть и у США, но это уже другая история.


Ракетный комплекс стратегического назначения «Тополь-М»

wikipedia.org

В основе хрупкого равновесия два главных столпа: американскому тяжёлому носителю «Трайдент-2» противостоит новейшая российская ракета «Тополь-М». За этой упрощённой схемой скрывается гораздо более сложная картина. Ракета комплекса «Тополь-М» является твёрдотопливной трёхступенчатой с предельной дальностью одиннадцать тысяч километров. Она несёт один термоядерный боевой блок мощностью 550 килотонн. Базируются эти ракеты, как в шахтных, так и на мобильных пусковых установках.


Межконтинентальная баллистическая ракета РС-24 «Ярс»

wikipedia.ru

Первый запуск ракеты «Ярс» состоялся в 2007 году. В отличие от «Тополя-М» она обладает разделяющимися боевыми частями. Помимо боевых блоков «Ярс» также несёт комплекс средств прорыва противоракетной обороны, что затрудняет противнику её обнаружение и перехват. Такое нововведение делает РС-24 наиболее удачной боевой ракетой в условиях развёртывания глобальной американской системы ПРО. Тактико-технические характеристики этой ракеты засекречены.


Американские генералы то и дело обсуждают на публике возможность ядерного удара по России. Дело в том, что из всех ядерных держав только США записали в своей военной доктрине право на превентивный удар. Останавливает их только неизвестность возможностей нашей ПРО и возможного ущерба от ответного удара. Сейчас весь мир ходит по краю пропасти, от падению в которую спасают наши РВСН.

slovodel.com
