Устройство коробки переключения передач ГАЗ-3309

На грузовой автомобиль ГАЗ-3309 устанавливают механическую пятиступенчатую коробку передач. Все передачи, кроме первой и заднего хода, снабжены инерционными синхронизаторами.

Переключение передач осуществляется с помощью рычага. Схема переключения передач расположена в кабине на панели приборов. Масса узла 75 кг (без масла).

Детали 5-ступенчатой коробки передач ГАЗ-3309 собраны в переднем 1 (рис. 1) и заднем 29 картерах, изготовленных из алюминиевого сплава.

Для обеспечения необходимой соосности деталей коробки передач картеры центрируются по двум установочным штифтам, запрессованным в задний картер. Картеры соединены между собой через прокладку двенадцатью болтами с пружинными коническими шайбами.

Рис. 1. Коробка передач ГАЗ-3309

1 — передний картер; 2 — регулировочные прокладки; 3 — промежуточный вал; 4,5,44 — шестерни промежуточного вала; 8,31 — манжеты; 7 — крышка первичного вала; 8 — первичный вал; 9 — роликовый подшипник; 10 — шайба подшипника; 11 — синхронизатор четвертой и пятой передач; 12 — съемный венец первичного вала; 13 — блокирующее кольцо синхронизатора; 14,32 — заглушки; 15,25,28 — вилки включения передач; 16 — шарики фиксатора; 17 — прокладка картера рычага; 18 — рычаг переключения передач; 19 — колпак рычага; 20 — уплотнитель рычага; 21 -прокладка колпака рычага; 22 — картер рычага; 23 — съемный венец шестерен второй и третьей передач; 24 — болт крепления вилок; 26 — синхронизатор второй и третьей передач; 27 — вторичный вал; 29 — задний картер; 30 — ведущая шестерня привода спидометра; 33 — гайка фланца; 34 — фланец вторичного вала; 35,40, 41,45, 46 — шестерни вторичного вала; 36 — ступица муфты включения первой передачи и передачи заднего хода; 37 — муфта сцепления; 38 — съемный венец шестерен первой передачи и передачи заднего хода; 39 — подшипник промежуточного вала; 42 — игольчатый подшипник шестерен вторичного вала; 43 — пробка сливного отверстия

Все шестерни коробки передач косозубые (кроме шестерен заднего хода) и находятся в постоянном зацеплении. Первичный 8 и вторичный 27 валы установлены в картерах на шариковых подшипниках, которые удерживаются от осевого смещения полукольцами 3 и 6 (рис. 2), крепящимися к картерам болтами 1 и 5.

Передний конец вторичного вала КПП ГАЗ-3309 опирается на роликовый подшипник 9 (см. рис. 1), расположенный внутри первичного вала. Промежуточный вал 3 установи картерах на двух одинаковых конических роликовых подшипниках 39.

При сборке коробки передач должен быть обеспечен предварительный натяг подшипников промежуточного вала 0,06-0,16 мм, который достигается подбором и установкой металлических прокладок 2 под торец наружного кольца переднего подшипника. Дополнительной регулировки подшипников при эксплуатации автомобиля не требуется.

Рис. 2. Крепление подшипников КПП ГАЗ-3309

1, 5 — болты; 2 — заклепка; 3 — полукольцо подшипника первичного вала; 4 — шайба переднего подшипника вторичного вала; 6 — полукольцо подшипника вторичного вала; 7 — первичный вал; 8 — вторичный вал; 9 — передний картер; 10 — задний картер

Шестерни промежуточного вала 4, 5 и 44 установлены на вал на прессовой посадке. Шестерни вторичного вала установлены на роликовых игольчатых подшипниках 42 единого типоразмера. Первая передача и передача заднего хода включаются с помощью муфты 37.

Шестерни второй, третьей, четвертой передачи вторичного вала и первичный вал имеют съемные венцы, на конической поверхности которых расположены блокирующие кольца 13 синхронизаторам 11 и 26.

Синхронизаторы имеют по три пружины 4 (рис. 3), фиксатора 1 и сухаря 2. включение передач осуществляется соединением внутренних зубьев-муфт 3 с наружными зубьями съемных венцов.

От самопроизвольного выключения муфта синхронизатора КПП ГАЗ-3309 удерживается благодаря скошенным внутрь под углом 4 градуса к зубьям самой муфты и съемного венца, образующих при включенном положении замок. Три площадки на зубчатом венце муфты ограничивают ее ход при включении передач.

Рис. 3. Синхронизатор КПП ГАЗ-3309

1 — фиксатор; 2 -сухарь; 3 — муфта; 4 — пружина; 5 — распорное кольцо игольчатого подшипника; 6 — вторичный вал

С правой стороны по направлению движения на оси, запрессованной в задний картер, на роликовом подшипнике вращается промежуточная шестерня заднего хода, от которой возможен отбор мощности через специальный люк.

От осевого смещения ось застопорена болтом 6, завернутым в прилив заднего картера. Под головку болта подложены плоская и пружинная коническая шайбы.

Рис. 4. Предохранители включения передач ГАЗ-3309

1,3- пружины предохранителей; 2 — предохранитель включения; 4 — заглушка; 5 — головка включения первой передачи и передачи заднего хода; 6 — штифты; 7 — головка включения второй и третьей передач; 8 — вилка включения четвертой и пятой передач; 9 — болт

Механизм переключения передач содержит три вилки включения, которые крепятся на трех штоках болтами 24 (см. рис. 1) и пружинными коническими шайбами. Вилки имеют стальные съемные сухари, которые расположены в пазах муфт.

Кроме того, на штоках с помощью штифтов 6 (рис. 4) крепятся головки включения 5 и 7, в пазах которых расположен нижний конец рычага переключения передач. В положении включенной передачи и в нейтрали каждый шток зафиксирован шариками 16 (см. рис. 1), поджатыми пружинами.

В заднем картере КПП ГАЗ-3309 расположено блокирующее устройство, состоящее из четырех шариков 1 (рис. 5), расположенных попарно между штоками, и штифта 2, установленного в отверстии среднего штока, что предотвращает одновременное перемещение двух штоков.

Расположенные в верхней части переднего картера подпружиненные предохранители 2 (см. рис. 4) удерживают нижний конец рычага переключения передач в нейтральном положении в головке 7 включения второй и третьей передач.

Рис. 5. Блокирующее устройство коробки передач ГАЗ-3309

1 — шарик; 2 — штифт; 3 — шток переключения четвертой и пятой передач; 4 — заглушка

Рычаг переключения передач с пружиной и седлом установлены в картер 22 (см. рис. 1) рычага и закреплены колпаком 19, под которым установлена прокладка 21.

Уплотнитель 20 предотвращает попадание в коробку передач грязи и воды. Картер рычага установлен сверху на переднем картере коробки передач через прокладку 17.

В отверстии заднего картера установлен штуцер с ведомой шестерней привода спидометра, который крепится в картере болтом. Ведущая шестерня привода спидометра установлена на вторичном валу.

Смазка деталей коробки передач ГАЗ-3309 осуществляется окунанием и разбрызгиванием. К роликовым подшипникам шестерен, переднему подшипнику вторичного вала масло поступает через специальные отверстий шестернях и первичном валу. Для уплотнения валов используются армированные манжеты 6 и 31 (см. рис. 1).

Пробка 4 сливного отверстия снабжена постоянны магнитом для сбора и удерживания продуктов износа. На стенке заднего картер расположен сапун, предназначенный для сообщения внутренней полости коробки передач с атмосферой.



_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

spezz.ru

устройство, схема, ремонт, разборка коробки

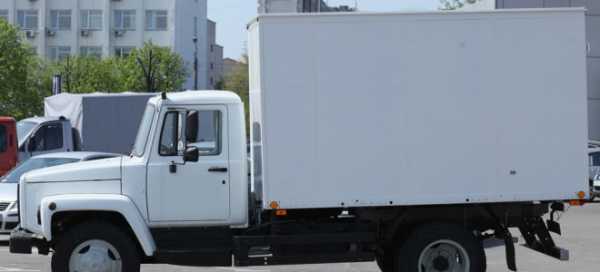

ГАЗ-3309 представляет собой среднетоннажное авто, которое отлично подходит для осуществления перевозок грузов на малые и дальние расстояния. Все благодаря его впечатляющим технико-эксплуатационным характеристикам, грузоподъемности. Данный автотранспорт комплектуется дизельной силовой установкой. Первые модели машины были доступны в 1990-х гг.

Сфера применения ГАЗ-3309

Внешний вид КПП ГАЗ 3309

Основная область применения ГАЗ-3309 – сельское хозяйство, строительство. Машина может отметь открытый кузов, куда можно засыпать щебень, зерно, перевозить промышленное оборудование, строительный мусор и т.д. Автотранспорт отличает надежная ходовая часть, благодаря чему оперативно происходит транспортировка. На большую нагрузку рассчитаны механизмы системы трансмиссии. Многие владельцы частных хозяйств смогли оценить надежность и практичность данных грузовиков.

Особенности системы трансмиссии

Скоростная коробка передач ГАЗ-3309, имеет большой рабочий ресурс. Стандартно на машину установлена «механика», рассчитанная на 5 ступеней. При этом наличие инерционных синхронизаторов имеют все передачи, кроме первой и заднего хода. Смена скоростных режимов осуществляется посредством рычага. Масса данного агрегата более 70 кг. Учитывая это, если требуется ее изъятие, стоит быть максимально аккуратным. Присутствующая коробка отбора мощности на ГАЗ-3309 может иметь механическое или пневматическое включение.

Схема КПП ГАЗ 3309

Шестерни КПП имеют косые зубья, за исключением шестеренок заднего хода. Основные механизмы картера – это первичный, вторичный валы на шариковых подшипниках. Это хорошо отображает схема данного рабочего механизма. Вилки включения зафиксированы болтами, шайбами.

Коробка передач на ГАЗ-3309 позволяет изменять скорость движения. Блокирующее устройство имеется в заднем картере. Здесь также присутствует штуцер. Чтобы в КПП не попала грязь, вода, производителем был установлен специальный уплотнитель.

Таким образом, эксплуатация ГАЗ-3309 способствует увеличению производительности строительных и сельскохозяйственных работ. Комфортная управляемость обусловила спрос на автомобиль данного класса. Благодаря возвышенному дорожному просвету, отмечается хорошая проходимость машины. Присутствующая на грузовике КПП без потери рабочей мощности позволяет сменять скоростные режимы.

Неисправности коробки передач

Как правило, ремонт КПП ГАЗ-3309 необходим в результате износа его комплектующих деталей. Следует отметить основные признаки того, когда имеется поломка скоростной коробки:

  • трудность переключения передач;
  • самопроизвольная активизация скоростей;
  • отмечается утечка трансмиссионного масла;
  • рывки, посторонние шумы при смене скоростей.

При наличии перечисленных неполадок, целесообразно провести общую диагностику системы трансмиссии. В ряде случаев позволяет решить проблему работы КПП замена масла, изношенных комплектующих деталей. Утечка горючего нередко связана с тем, что потеряли свои свойства сальники. Появление излишнего шума может быть результатом того, что поломались зубья. Подбирать новые запчасти к коробке передач на ГАЗ-3309 следует основываясь на характеристике рабочей системе грузовика.

Если требуется замена горючего в МКПП, рекомендуется остановить свой выбор на ТАП-15в. Как правило, необходимость осуществления данной процедуры у владельцев ГАЗ-3309 возникает после 40000 км пробега.

Имеющаяся пробка сливного отверстия имеет магнит, необходимый для притяжения продуктов износа, которые могут присутствовать в масле.

Важно! При замене горючего магнит подлежит очистке. Повышенное содержание металлической стружки на данном элементе – это свидетельство того, что жидкость потеряла свои рабочие свойства. Масло подлежит обязательной замене.

 Разборка КПП ГАЗ-3309

Перед началом осуществления ремонтно-восстановительных работ с коробкой передач, необходимо слить из нее жидкость.

  1. Если требуется разборка КПП, целесообразно открутить гайки, снять крышку люка отбора мощности вместе с прокладкой. Коробку нужно в вертикальном положении поставить на специальный стенд. Далее отворачиваются: фланец, сапун и иные имеющиеся составляющие элементы. Подлежит изъятию штуцер.
  2. Болты, осуществляющие фиксацию, катеров, подшипника вторичного вала ГАЗ-3309, крышки первичного вала отворачиваются. Далее можно приступать к разъединению картеров, после чего требуется снять с них прокладку.
  3. Необходимо изъять кольцо подшипника промежуточного вала, заглушки, затем можно приступать к съему первичного вала. Демонтажу подлежит подшипник, шайба.
  4. На следующем этапе нужно осуществить откручивание болтов, которые обеспечивают крепление вилки включения передач. После стоит вынуть вторичный вал. Подлежат снятию все примыкающие запчасти. Изымаются заглушки, пружины, предохранители, манжеты, шпильки и т.д.

Когда проводится ремонт КПП ГАЗ-3309, требуется проверка состояния зубьев валов, очистка от отложений комплектующих деталей. Деформированные, изношенные до предела элементы всегда подлежат замене.
