Умные корабли: российские корветы проекта 20380
Корветы проекта 20380 – боевые надводные корабли 2-го ранга ближней морской зоны. В составе Балтийского флота ВМФ России находятся несколько кораблей проекта – «Стерегущий», «Сообразительный», «Бойкий» и «Стойкий». Еще семь корветов в настоящее время строятся. Редакция Sudostroenie.info публикует фотографии этих красавцев!

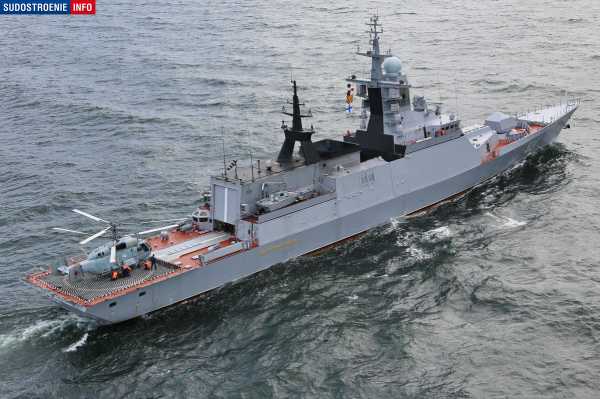

На фото: Корвет проекта 20380 «Сообразительный» с вертолетом Ка-27 ПЛ на борту уходит в район полигона в Балтийском море для отработки задач по поиску подводной лодки.

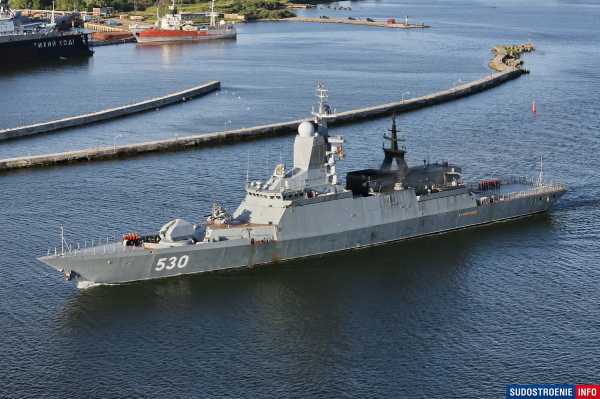

На снимке: Корвет проекта 20380 «Стерегущий» проходит канал, выходя из военно-морской базы города Балтийска.
На фото: Корвет проекта 20380 «Бойкий» возвращается из похода в Балтийском море, направляясь в военно-морскую базу.

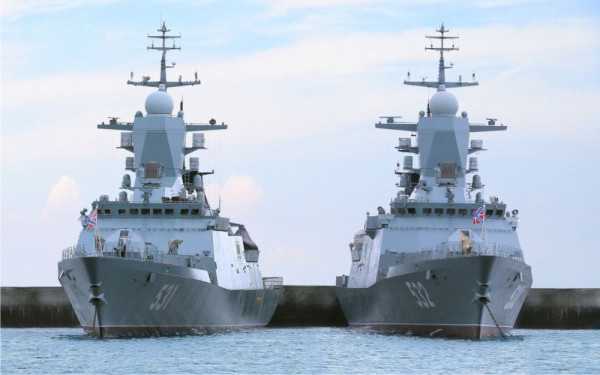

На фото: Корветы проекта 20380 «Стойкий» и «Стерегущий» у причальной стенки в военно-морской базе города Балтийска.
фото: Алексей Китаев / sudostroenie.info
Сообщить о проблеме sudostroenie.infoКорветы проекта 20380
- Подробности
- Категория: Военно-морской флот
- Опубликовано: 03.11.2016
Корвет проекта 20380 — принципиально новый тип русских ракетных боевых противолодочных кораблей (БПК) многофункционального назначения 2-го ранга водоизмещением 2200 т, длиной 103,7 м, шириной 13,2 м, со скоростью 26 – 30 узлов уже представлен четырьмя кораблями. Экипаж состоит из 100 человек. Автономность хода рассчитана по запасу продуктов на 15 суток.
- Общее описание проекта
- Конструкция
- Системы корабля
- Вооружение
- Борьба с подлодками
- Палубная авиация
Общее описание
Этот новый тип БПК способен обнаружить и уничтожить вражеские подлодки, надводные цели любого ранга (включая авианосцы), истребители 4-го и 5-го поколений, крылатые ракеты, торпеды. А также оказывать мощную поддержку огнём при высадке десанта, преодолевать значительные расстояния (4000 миль). Он может в одиночку сражаться с эсминцами и авианосцами НАТО. Быть малозаметной целью из-за использования технологий «стелс», вовремя обнаруживать все цели под водой, на воде и в воздухе, подавлять вражеские РЛС с помощью средств РЭБ. Такие корабли ещё не использовались в России (СССР), и это не всё – корветы 20380 предназначены для модернизации, каждый из них способен быть уникальным. С их помощью изменится тактика боёв – ВМФ РФ получает новые возможности – качественно-новые боевые единицы.
Новый класс судов изначально куётся в главной кузнице кораблей для ВМФ России на «Северной верфи» Санкт-Петербургского гиганта. Проект реализуется ещё и на другой российской верфи, в г. Комсомольске-на-Амуре Амурским ССЗ. Проект корвета 20380 разработан на ЦМКБ «Алмаз» (в центральном конструкторском бюро, расположенном в СПб). На флоте его ждали с нетерпением, при этом, это бюджетный вариант, который при случае станет неприятно удивлять своих заокеанских недругов.
Конструкция
Корпус корвета 20380
Применяется стальной бронированный корпус корвета 20380. Модульная конструкция обеспечивает дальнейшую модернизацию судна. Надстройки корабля выполняются из полимерно-композитных материалов – впервые в мировой практике. Применены подводные обводы низа корпуса, снижающие сопротивление хода. Поэтому увеличивается скорость и дальность плавания, экономия топлива – причина выбора лёгкой экономной ГЭУ (главной энергетической установки). Углы настройки корпуса снижают заметность при применении противником средств обнаружения – «партнёры» видят силуэт размытый и нечёткий. Используемые стелс-материалы в надстройке поглощают или пропускают РЛС-лучи сквозь корпус. Сталь корпуса покрывается слоями стекло-пластика из специального состава на основе углеродистого волокна – в несколько раз уменьшающего видимость для чужих РЛС и тепловизоров. Для этих же целей используются также теплоизоляторы.
ГЭУ проекта корвета 20380
В ГЭУ корвета 20380 входят 4 дизельных двигателя, объёдинённых в 2 дизель-агрегата, мощность по 6 тыс.л.с. «Коломенские» двигатели ремонтопригодны и долговечны. Одну валолинию с пятилопостным винтом вращают два последовательно установленных двигателя в кормовой части и аналогичная им пара в кормовой, создавая усилие в 24 000 л.с. Для бесшумности работы моторов использованы технологии подводных лодок – заметность корабля в гидроакустическом диапазоне стала существенно меньше. И всё благодаря амортизаторам и специальным материалам.
Системы корабля
Первое отличие нового поколения от старого – это полная комплексная автоматизация. Под шифром БЧ7 скрывается боевой информационный пост (БИП), где на автоматизированном рабочем месте (АРМ) находятся командиры радиотехнического и гидроакустического вооружения. Именно сюда стекается вся информация с других АРМ, которых всего 8. Здесь происходит сбор и обработка всех данных о целях. При волнении моря в 5 баллов (волна 2 м.) все вооружение исправно выполняет поставленные задачи.
- Обнаружение надводных целей. Многофункциональный телевизионный комплекс МТК-201 М2,2 видит все объекты на 3600. Но для этого нужно дать команду, в каком направлении посмотреть. РЛС «Монумент-А», работающая в активном режиме принимает информацию на расстоянии 45 км, в идеальных условиях 90 км. Эта же станция работает в диапазоне 50 – 500 км в пассивном режиме в зависимости от радиолокационных средств надводных судов. На ЖК-мониторах выводятся три обозначения объектов: красным – цель, синим – вероятный противник, зелёным – нейтральный.
- Система «Сигма». Боевая информационно-управляющая система «Сигма» – это программное обеспечение (ПО) и операционная система (ОС) корабля. Для обработки данных используется информация, в том числе от других кораблей и береговых пунктов и авиации, со всеми кто взаимодействует в группе. Технологический прогресс позволяет сделать такую систему противовзломной. Командиры корвета 20380 по сигналам, идущим от вражеского корабля, определяют степень возможной угрозы с помощью «Сигмы» – к какой стране принадлежит судно, устанавливается его бортовой номер, класс и название корабля. После подтверждения этих данных оптико-электронной станцией МТК выбираются эффективнейшие и безопасные средства его поражения.
- РЛС «Фурке-2». Радиолокационная дальность обнаружения цели позволяет РЛС «Фурке-2» увидеть воздушные цели на расстоянии (110 км), значит, самые современные ракеты будут перехвачены, а более эффективное нанесения авиаудара (с расстояния 2 – 10 км) станет невозможным.
- Боевой пост РТВ. На боевом посту РТВ (радиотехнического вооружения) производятся выстрелы и запуск ракет. Цель отображена на жидкокристаллических мониторах с помощью оптического канала сопровождения цели в виде реального видеоизображения. Так легче корректировать стрельбу из орудия. Один РВМ отвечает за модуль управления антенной. Вручную на экране захватывают цель и также и тут же передают данные, например, для СУ (стоек управления) АУ А-100 и АК-630. Автоматика сама завершает процесс наведения за доли секунд – сокращается время подготовки к стрельбе.
- Система управления огнём СУО «Пума-02». Сопровождаются одновременно 4 цели, и даётся указание на 2 наиопаснейшие. При введении данных цели в СУ вводятся тысячные дистанции из 6000, а не градусы из 360-ти – результат максимальная точность стрельбы. В результате артиллерийские снаряды запланировано попадают только в выбранную стрелком часть вражеского корабля. Выбирается режим стрельбы, например, боевой, одиночный, если нужно выпустить множество, то при стрельбе нажимается педаль и удерживается нужное количество времени.
- Средства связи. С помощью звука можно общаться с подлодкой группы. Спутниковое сообщение обеспечено с помощью СН-3101.
- Средства РЭБ. Установлен комплекс дальнего радиоэлектронного подавления ТК-25. Комплекс выстреливаемых помех применяется для ближнего рубежа ПК-10 4 ПУ с общим боекомплектом 80 снарядов.
Вооружение проекта 20380
- Ударное ракетное оружие «Уран». Надводные цели поражаются ракетным комплексом корабля «Уран». Дальность поражения 130 км из 2-х пусковых установок (ПУ). Четырёхствольная пусковая установка ПУ вмещает в себя дозвуковые ракеты Х-35 или «БраМос» или «УКСК Калибр».
- Зенитно-ракетный комплекс ЗРК «Редут». Самолёты и ракеты недругов станут добычей ЗРК «Редут» из 3-х модулей по 4 ячейки – это 12 ЗУР большой и средней дальности 9М96М, 9М96Е или 48 единиц малой дальности ЗУР 9М100 – комплектность можно комбинировать. Ракеты под действием силы сжатого воздуха выстреливаются из ячеек вверх на 20 – 30 м, затем турбореактивный маршевый двигатель производит доставку к цели с помощью АКГ (активной радиолокационной головки самонаведения).
- Зенитная артиллерия АК-630. Никогда не лишняя на борту автоматическая зенитная артиллерийская установка АК-630, устанавливаются 2 таких пушки по бортам, скорострельность этого кортика впечатляет – 5000 выстрелов/мин осколочно-фугасными зажигательными снарядами. Воздушной и надводной целям нельзя приблизиться на 400 – 4000 м.
- Зенитное ракетно-артиллерийское оружие. Зенитно-ракетный комплекс «Кортик-М» вооружён боекомплектом ракет в количестве 32 шт. и 30-ти мм снарядами 3000 шт. Зенитными ракетами уничтожаются ВЦ в пределах 1,5 – 8 км, а зенитным автоматом 500 – 4000 м.
- Артиллерийская система АУ А-190. Корабельная универсальная установка АУ А-190 калибром 100 мм для уничтожения береговых, надводных объектов на расстоянии 21,3 км ОФС (осколочно-фугаными снарядами) и воздушных противников вверх на 15 км СДВ (снарядом с дистанционным взрывателем) либо радиолокационным снарядом РС. Угол эффективной стрельбы по воздушной цели выбирается под углом атаки 40 – 450. Ствол орудия нарезной, подача боеприпасов двусторонняя, которая находится в барбете артустановки. При подаче с обеих сторон имеем скорострельность 80 выс/мин, при одной – 60. Пушкой можно попасть в маленькую резиновую лодку – такая точность. Уничтожить крейсер – такая мощь. После 20-го выстрела температура ствола достигает 100 0С. Поэтому продумана система водяного охлаждения, в полость ствола по гибкому шлангу поступает морская вода и удаляется в море. АУ А-100 рассчитана на 2500 выстрелов, один боекомплект 320 шт.
Обнаружение и торпедирование подлодки корветом 20380
Для борьбы с подводной лодкой противника предназначается три корвета этого класса, 2 вертолёта К-27ПЛ под объединением «Сигмы» но даже один корвет 20380 способен самостоятельно обнаружить и уничтожить её.
Вначале проверяется гидрология звука медом опускания в воду зонда для установления скорости распространения звука под водой. Известно 6 типов применения гидрологии в зависимости от дна, метеоусловий, времени суток и т.д. Эти данные будут учтены комплексом «Пакет». В носовой части находится гидроакустический комплекс «Заря-2», его антенна находится под килем. Её возможности:
- Автоматическое обнаружение подлодок, кораблей и торпед на дальности 19 км.
- Автоматическое сопровождение цели.
- Авто-оповещение.
- Самоконтроль помех на станции.
Подводные лодки могут хорошо прятаться под слоем «скачка», т.е. сразу под границей смешивания поверхностных и глубинных вод, которые зеркально отражают звуковые сигналы, так как это делает дно. А всё благодаря разности солёности, плотности и температур смешиваемых толщь воды. Этот приём подводников называется «покладкой на жидкий грунт». Для такого случая корветом используется гибкая буксируемая антенна (ГБК) «Минотавр». Кабельную антенну с буксиром-излучателем опускают на нужную глубину подъёмным устройством. Гибкий хвост «Минотавра» менее подвержен потерям сигнала в отличие от подкильной антенны из-за донно-поверхностного рассеивания. В пассивном режиме ПЛ обнаруживаются в 15 – 20-ти км, а в активном 40 – 60-ти км.
Торпедирование
Выстрелы производятся с ХП БЧ-3 (ходового поста 3-й боевой части) при получении координат пеленга (угла), дистанции (расстояния) и курса (траектории движения) цели. В новых комплексах «Пакет» помещены секретные торпеды и антиторпеды, которые ещё скрываются от любопытных глаз. Они поражают подводные цели и торпеды. С каждого борта по 4 спаренные трубы. Тепловая торпеда МТТ для подлодок всех рангов, ими можно поражать и надводных неприятелей. Пуск происходит под давлением пороховых газов, после приводнения срабатывает самонаведение. Глубина цели достигается на расстоянии до 600 м. на дальности 8 км калибром 324 мм.
Палубная авиация К-27
В зависимости от задачи, на борту находится любая из модификаций К-27, это может быть противолодочный вертолёт К-27ПЛ или поисково-спасательный К-27ПС. Первый, может искать лодки на скорости 75 км/ч и удаляться на 200 км, максимальная скорость 270 км/ч. С его помощью передаются любые координаты подводных, надводных и воздушных объектов. Он способен нести 4 торпеды из комплекса «Пакет». Второй, для оказания помощи. На палубе есть вертолётная площадка из сетки, предотвращающей сдвиг машины, есть и бронированный ангар для его хранения и ремонта.
tehnorussia.su
Корвет Проекта 20380 типа Стерегущий. Россия: alternathistory — LiveJournal
В моём разделе посвящённом кораблям настоящего и будущего львиная доля материалов посвящена исключительно западным проектам. А это не справедливо, ведь Россия так же строит корабли, которые ни чем не уступают своим западным аналогам.Во многом это обусловлено тем, что в нашей прессе уделено очень мало внимания этому аспекту. Например, статей на английском языке посвящённых этому кораблю мне попалось огромное множество, а вот на русском только одна, и то, на специализированном военно-морском сайте «Атрина» (удивительно, но даже на сайте конструкторского бюро, спроектировавшего этот корабль, как таковой статьи нет, только ТТХ), о котором большинство любителей истории и военной техники просто не знают.
Собственно, и представляю вашему вниманию эту статью, и сам корабль.
Новый российский многоцелевой сторожевой корабль ближней морской зоны проекта 20380 был спроектирован для отечественного ВМФ в ФГУП Центральное морское конструкторское бюро «Алмаз» в г. Санкт-Петербурге. Его создание было обусловлено определенными трудностями, связанными с реализацией предыдущего многоцелевого корабля аналогичного класса пр.12441, так как головной корабль «Новик», заложенный еще в 1997 г. на верфях ССЗ «Янтарь» в свое время так и не был достроен. В связи с этим, после проведенного конкурса, в котором победило именно ФГУП ЦМКБ «Алмаз», командование ВМФ России приняло решение начать строительство более простого и дешевого корабля пр.20380, который стали классифицировать как корвет (ранее в ВМФ СССР такого класса не существовало, а аналогичные корабли классифицировались как СКР). Непосредственное военно-научное сопровождение создания этого корабля осуществлялось 1-м ЦНИИ Минобороны РФ. А всего в создании корвета пр.20380 участвовало более 70 российских научно-исследовательских, проектных и промышленных предприятий (в т.ч. «Аврора», Коломенский завод, Средне-Невский ССЗ и др.).
Многоцелевой сторожевой корабль (корвет) пр.20380 предназначен для действий в ближней морской зоне государства и ведения борьбы с надводными кораблями и подводными лодками противника, а также для артиллерийской поддержки морского десанта в ходе морских десантных операций путем нанесение ракетно-артиллерийских ударов по кораблям и судам в море и базах, патрулирования зоны ответственности с целью блокады.
Корабль имеет стальной гладкопапубный корпус и надстройку от борта до борта из многослойных композиционных материалов (трудногорючие многослойные стеклопластики и конструкционные материалы на основе углеродистого волокна), что было выполнено с учетом требований так называемой технологии «стелс». Корпус корвета пр.20380 является принципиально новым по конструктивному исполнению и отличается от общепринятых, что стало одной из главных его особенностей. Новые обводы подводной части корпуса позволили снизить сопротивление воды при движении корабля на скорости около 30 узлов примерно на 25% и, одновременно, потребную мощность его главной энергетической установки. В результате появилась возможность использовать менее мощную и более легкую ГЭУ, что привело к освобождению 15-18% водоизмещения, которое может быть использовано для увеличения боевой нагрузки. При сохранении неизменным массы вооружения и ГЭУ за счет уменьшения сопротивления движению корабля на 1,5-2 узла увеличивается скорость его полного хода.
Кликните для увеличения рисунка
Улучшенная мореходность корвета пр.20380, по сравнению с мореходностью кораблей такого же водоизмещения, при равных ограничениях по продольной качке позволяет применять его вооружение при волнении моря силой до 5 баллов (на 1,5-2 балла больше аналогичных кораблей), что особенно важно при базировании на корабле вертолёта. В кормовой части корвета, впервые для отечественных кораблей такого водоизмещения, размещен ангар с взлетно-посадочной площадкой для противолодочного вертолета Ка-27, там же имеется и значительный (до 20 т) запас топлива для него.
Особое внимание уделено защите и повышению живучести корабля. Были реализованы новейшие достижения по снижению заметности в радиолокационном и инфракрасном диапазонах на основе архитектурных особенностей в сочетании со специальными покрытиями, встроенным в корпус ракетным вооружением и антенными постами, использованием материалов с высокими радиопоглощающими свойствами, локальной защитой отдельных элементов корпуса, вооружения и технических средств, оказывающих решающее влияние на формирование физических полей верхней полусферы корабля. Средняя круговая эффективная поверхность рассеивания (ЭПР) корвета снижена по сравнению с аналогичными кораблями примерно в 3 раза, что снижает вероятность наведения на него противокорабельных крылатых ракет с 0,5 до 0,1. Кроме того, на кораблях пр.20380 предусмотрен комплекс мероприятий по обеспечению боевой и эксплуатационной живучести, в том числе по взрывопожаробезопасности, конструктивной защите от воздействия оружия противника и другие меры.
Корабль пр.20380 оснащен сложной технической системой вооружения в составе комплексов ударного, противовоздушного и противолодочного оружия, боевого управления, обнаружения, целеуказания, связи и защиты. Основу его вооружения составляет противокорабельный ракетный комплекс «Уран» в составе двух четырехконтейнерных пусковых установок (боекомплект 8 ПКР Х-35, дальность стрельбы 130 км), расположенных поперек диаметральной плоскости в средней части (аналогично СКР пр.11540). Для противовоздушной обороны корабль оснащен боевым модулем ЗРАК «Кортик-М» (в носу), ПЗРК «Игла» (для запуска с плеча) и двумя 30-мм артиллерийскими установками АК-630М (в корме). При этом модернизированный вариант боевого модуля «Кортик» имеет сниженную на 2 т массу и увеличенную до 10 км дальность стрельбы ракетами. Главное артиллерийское вооружение представлено универсальной 100-мм артустановкой А-190 с боезапасом 332 снаряда (максимальная скорострельность 80 выстр./мин, дальность стрельбы 21,3 км, досягаемость по высоте – 15 км). Управление огнем 100-мм и 30-мм артиллерии осуществляется новейшей системой 5П-10 «Пума», антенный пост которой размещен на носовой надстройке. Уникальная система противоторпедной защиты «Пакет-НК» представлена двумя четырехтрубными 330-мм аппаратами, расположенных побортно в лацпортах. Ее торпеды могут использоваться как непосредственно против идущих на корабль вражеских торпед, так и против подводных лодок. Также для обнаружения и уничтожения подводных лодок предназначен вертолет постоянного базирования Ка-27.
Радиоэлектронное вооружение корабля, кроме БИУС «Сигма», включает РЛС общего обнаружения «Фуркэ-2», РЛС целеуказания УРО «Монумент-А» в радиопрозрачном обтекателе совмещенном с конструкцией фок-мачты, две НРЛС, гидроакустический комплекс «Заря-2» с антенной в носовой бульбе, гидроакустическую станцию «Минотавр-М» с протяженной буксируемой антенной, ОГАС «Анапа-М», автоматизированный комплекс связи «Рубероид», средства РЭБ и навигации. Для самозащиты от средств обнаружения противника и его противокорабельных ракет корабль оборудован четырьмя пусковыми установками ПК-10 комплекса выстреливаемых помех «Смелый». Для самообороны и защиты от пиратов или подводных диверсантов на пр.20380 имеются две тумбовые 14,5-мм пулеметные установки и два гранатомета ДП-64. Использование вооружения возможно при волнении моря силой до 5 баллов. Для обеспечения радионавигации противолодочного вертолета на крыше ангара смонтированы антенные посты станции ОСПВ-20380.
Модульный принцип архитектуры кораблей этого проекта позволяет при строительстве новых и модернизации существующих устанавливать на них новые системы оружия и радиоэлектронного вооружения. Это снижает производственные затраты и обеспечивает высокий модернизационный потенциал в течение 30 лет жизненного цикла корабля.
ГЭУ корвета пр.20380 представляет собой двухвальную дизельную установку, состоящую из двух пар двигателей типа 16Д49, работающих через суммирующие реверсивные редукторы на два винта фиксированного шага. 4 дизель-генератора 22-26ДГ мощностью по 630 кВт каждый обеспечивают потребителей током мощностью 380 В (50 Гц). За счет уменьшения уровня шумов механизмов его ГЭУ, была снижена заметность корабля в гидроакустическом диапазоне – впервые в отечественной практике на НК применили технологии, отработанные ранее на наших атомных ПЛ последнего поколения.
В целом от имеющихся сейчас на вооружении противолодочных кораблей корвет пр.20380 отличается многофункциональностью, компактностью, малозаметностью, высоким уровнем автоматизации систем. При скорости экономического хода 14 узлов (максимальная 27 узлов) дальность автономного плавания корвета достигает 4000 морских миль. Экипаж корабля с группой обслуживания вертолета составляет 99 человек.
Модификации. Помимо серийного корабля пр.20380 для отечественного флота ФГУП ЦМКБ «Алмаз» параллельно разработало и его экспортный вариант, получивший номер проекта 20382 и шифр «Тигр». Этот корабль отличается в основном наличием упрощенного вооружения в экспортном исполнении и наличием возможности заменять необходимые системы на аналоги западного производства в зависимости от требований заказчика.
Предполагается, что начиная с 5-го корабля типа «Стерегущий» в проект будут внесены некоторые изменения, в частности, касающиеся противокорабельного и зенитного вооружения. Вероятнее всего комплекс «Кортик-М» будет заменен на новый ЗРК средней дальности с установками вертикального пуска (например «Полимент»), а ПКРК «Уран» – на «Оникс» или «Клаб» также с УВП.
Программа строительства. 21 декабря 2001 года на ОАО «Судостроительный завод «Северная верфь» состоялась закладка головного корвета «Стерегущий». Некоторое время спустя были заложены еще два однотипных – 20 мая 2003 г. «Сообразительный» и 27 июля 2005 г. «Бойкий», а затем еще два.
Всего планируется построить серию из 20 многоцелевых кораблей пр.20380 (по 5 на каждый из флотов), причем 4 из них должны быть сданы флоту до 2015 г.
Статус на 2008 г. Новые корветы должны стать основой ВМФ России в ближней морской зоне. Первые два корвета поступят на вооружение Северного и Балтийского флотов. Они будут использоваться для патрулирования прибрежных вод, эскортных и противолодочных операций.
Головной корабль серии – «Стерегущий» – впервые был представлен широй общественности на проходящем с 27 июня по 1 июля 2007 г. в Санкт-Петербурге III Международном военно-морском салоне под своим экспортным названием «Тигр».
ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Водоизмещение, тонн
• стандартное 1 800
• полное 2 220
Основные размерения, м
• длина наибольшая (по КВЛ) — 104,5 (н/д)
• ширина наибольшая (по КВЛ) — 13 (н/д)
• осадка наибольшая (средняя) — 7,95 (н/д)
Главная энергетическая установка:
• 4 дизеля 16Д49, суммарная мощность, л.с. (кВт) — 23 320 (17 140)
• 4 дизель-генератора 22-26ДГ, мощность, кВт — 4 Х 630
2 вала; 2 пятилопастных гребных винта
Скорость хода, уз:
• наибольшая — 27
• экономическая — 14
Дальность плавания, миль (при скорости, уз) ок. 4000 миль
Автономность, 15 сут.
Экипаж, чел. (в т.ч. офицеров) 99 человек
ВООРУЖЕНИЕ
Ударное ракетное:
• ПУ КТ-184 ПКРК «Уран»
ПКР 3М24 «Уран» (SS-N-25) — 2 Х 4
Зенитное ракетное:
• ПУ ПЗРК 9К38 «Игла» (SA-16 «Gimlet») — 8
Зенитное ракетно-артиллерийское (боезапас):
• ЗРАК «Кортик-М» (CADS-N-1B) — 2
– ПУ ЗУР 9М311М (SA-N-11 «Grison») — в каждом: 2 Х 4 (32)
– 30-мм автомат АО-18 (боезапас) — 2 Х 6 (3000)
Артиллерийское (боезапас):
• 100-мм АУ А-190-01 «Универсал» — 1 Х 1 (332)
• 30-мм ЗАК АК-630М — 2 Х 6 (6000)
• 14,5-мм пулеметная установка МТПУ — 2 Х 1 (н/д)
Торпедное вооружение (боезапас):
• 330-мм ТА ПТЗ «Пакет-НК» — 2 Х 4 (8)
Противодиверсионное (боезапас):
• гранатомёты ДП-64 — 2 (240)
Авиационное:
• вертолет Ка-27 («Helix-A») —
1
РАДИОЭЛЕКТРОННОЕ ВООРУЖЕНИЕ:
БИУС
«Сигма-20830»
РЛС общего обнаружения
1 х «Фуркэ-2»
1 х «Монумент-А» также для ЦУ ПКРК
НРЛС
1 х «Пал-Н»
2 х МР-231
ГАС
• «Заря-2» подкильная
• «Минотавр-М» протяженная буксируемая
• «Анапа-М» опускаемая
• «Пакет-А» целеуказания ПТЗ
Средства РЭБ
• ТК-25-2
Комплексы выстреливаемых помех
4 Х 10 ПУ ПК-10 «Смелый»
Оптико-электронные приборы
4 х МТК-201М2.2
РЛС управления огнем
1 х «Монумент-А» для ПКРК «Уран»
2 х «Сандал-В» прием внешнего целеуказания
1 Х 5П-10 «Пума-02» для 100-мм АУ и ЗАК
1 Х МР-123-02 «Вымпел» (Bass Tilt) для ЗАК
Навигационный комплекс
• «Чардаш 20380»
• «Сюжет-КМ»
• CH-3101 спутниковая навигация
• ОСПВ-20380 радионавигация для вертолета
Комплекс радиосвязи
• «Рубероид»
• р/п «Бригантина»
РЛС госопознавания
3 Х «Пароль»
