Первый помощник для тех, кто только учится стрелять

Мелкокалиберные винтовки ТОЗ

Малокалиберная винтовка – это первый помощник для тех, кто только учится стрелять или желает улучшить свои стрелковые навыки и меткость. Помимо этого, малокалиберная винтовка, или, как ее называют охотники – «мелкашка», используется и на промысловой охоте.

Эти винтовки хороши своей относительно низкой ценой, доступностью патронов к ним и малой отдачей. Самыми популярными среди советских и российских охотников долгое время были винтовки ТОЗ-16 и ТОЗ-17, разработанные на Тульском оружейном заводе в 1956-1957 годах. Это были простейшие винтовки с затворами продольно-скользящего действия с поворотом, запиравшимися рукояткой, входившей в специальный паз ствольной коробки. В ТОЗ-16 патрон вкладывается вручную охотником; винтовки ТОЗ-17, ТОЗ-18 снабжались коробчатыми сменными магазинами емкостью 5 патронов.

Всего Тульским оружейным заводом выпускалось 17 моделей мелкокалиберных винтовок, некоторые из них относятся к классу спортивного оружия. Сегодня самыми востребованными в охотничьей среде являются модели ТОЗ-78 (разработана в 1986-87 гг.) и ТОЗ-99 (1997 г.) и их модификации. Отличительная особенность тульских «мелкашей» – их утилитарность, непритязательный внешний вид и малый вес (от 2,5 до 2,7 кг). Для стрельбы применяются любые малокалиберные патроны типа 22LR.

Охотничий малокалиберный карабин ТОЗ-78 и его модификации отличаются не только легким весом, но и надежностью. Оружие комплектуется магазинами разной емкости. Перезарядка осуществляется вручную поворотом продольно-скользящего затвора. Целик барабанного типа, градуированный для стрельбы на 25, 50, 75 и 100 м. Мушка закрытая, регулируемая. Предусмотрена возможность установки оптического прицела. Имеются регулировки усилия спуска и рабочего хода спускового крючка. Примечательно, что экспортная модель ТОЗ-78-04 позволяет применять глушитель.

Охотничий малокалиберный карабин ТОЗ-99 имеет закрытую мушку, регулируемую по горизонтали и вертикали. Целик барабанного типа имеет насечки, указывающие расстояние для стрельбы в метрах. На карабине предусмотрен флажковый предохранитель. Автоматика ТОЗ работает на использовании энергии пороховых газов, под воздействием которых и происходит выброс стреляной гильзы, досылание патрона в патронник, взведение боевой пружины и установка ударника в боевое положение. Пазы под кронштейн для оптических прицелов предусматривают установку нескольких их разновидностей.

Все малокалиберные винтовки ТОЗ обладают отличной меткостью. К ним подходят патроны двух видов: обыкновенные и ПТБ – точного боя. У серийных винтовок ТОЗ кучность боя составляет обычно 30-50 мм на дистанции 100 м, что позволяет попасть в зверя на расстоянии до 70 м, если винтовка оснащена диоптрическим прицелом, и на дистанции 200 м, если на винтовку поставлен оптический прицел. Далее 200 м стрелять из мелкокалиберного оружия не имеет смысла – пуля на таком расстоянии теряет скорость и легко меняет траекторию под воздействием атмосферных воздействий.

Малокалиберные винтовки производства Тульского оружейного завода имеют и ряд недостатков. Так, у некоторых изделий отмечается отказ в работе автоматики. Затвор закрывается не до конца, что приводит к осечкам. При циклических осечках необходимо разобрать затвор, помыть его части керосином, вытереть их насухо и смазать ружейным маслом. Если следы от удара бойка оказываются ближе к центровой точке шляпки, это сигнализирует о неисправности бойка, а отсутствие следа указывает на поломку бойка. Кроме того, винтовки ТОЗ имеют довольно короткий приклад, что несколько снижает эффективность стрельбы из-за неудобного прицеливания. На охоту данное оружие лучше всего брать в качестве второго ружья, идя на мелкого пушного зверя (такого как соболь или белка), или на боровую дичь.

Газета Охота и Рыбалка

www.bloha.info

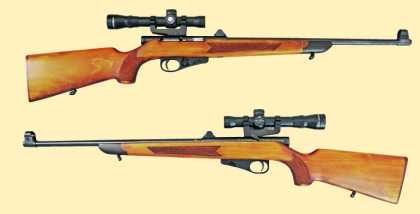

Самозарядный малокалиберный карабин ТОЗ-99 и ТОЗ-99-01

В 90-е гг. прошлого века на смену прославленным ТОЗовским малокалиберным карабинам 10-й, 20-й и 70-й серий пришли самозарядные образцы 90 серии.

Ведущим «игроком» на российском рынке охотничьего и спортивного оружия всегда было государственное предприятие «Тульский оружейный завод» (сегодня ОАО «Тульский оружейный завод»). За время существования этого предприятия ассортимент разработанных и изготавливаемых образцов спортивно – охотничьего оружия (СОО) был очень широк. Эта продукция ТОЗа пользуется устойчивым спросом охотников, как любителей, так и промысловиков, а также коллекционеров.

Наиболее популярны карабины под патрон 5,6 мм кольцевого воспламенения, серий 10-ой, 20-ой и 70-ой, коим на смену в конце прошлого века пришли 90-я и 120-я серии.

Основные представители 90-ой серии – это самозарядные охотничьи малокалиберные карабины ТОЗ-99 и ТОЗ–99–01. Они предназначены для любительской и промысловой охоты на мелкого пушного зверя и птицу.

По конструкции карабины отличаются от других отечественных и зарубежных образцов простотой конструкции и надёжностью в эксплуатации. Эти образцы могут эксплуатироваться в различных метеоусловиях и разнообразном рельефе.

Автоматика карабинов работает за счёт использования энергии отдачи подпружиненного затвора. Ствол нарезной и изготовлен из высококачественной артиллерийской стали. Канал ствола и патронник хромированы. В модели ТОЗ-99-01 ствол может быть для удобства чистки и транспортировки выполнен быстросъёмным. Ствольная коробка – стальная. В модели ТОЗ-99-01 имеются посадочные места для установки кронштейнов оптического прицела. Ударно-спусковой механизм позволяет вести стрельбу только одиночными выстрелами. Отражение гильзы осуществляется отражателем, закреплённом на ствольной коробке.

Ложа выполнена из высококачественной древесины (орех, бук или берёза), пропитана олифой и покрыта лаком. На пистолетном выступе имеется насечка.

Для предотвращения случайного выстрела имеется неавтоматический предохранитель.

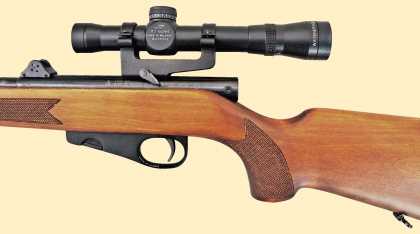

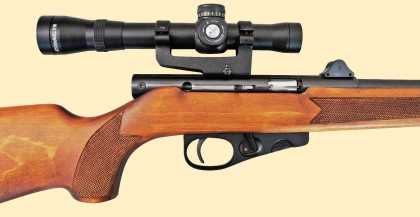

Модель ТОЗ-99 снабжена открытым механическим прицельным приспособлением, содержащим прицел и регулируемую мушку с намушником. Модель ТОЗ-99-01 может использоваться и с оптическим прицелом.

Характеристики карабинов моделей ТОЗ-99 и ТОЗ-99-01 представлены в таблице.

В настоящее время образцы ТОЗ-99 и ТОЗ-99-01 имеются в фонде ФГУП «ТОЗ».

Характеристики	Модель
	ТОЗ-99	ТОЗ-99-01
*Калибр*	5.6	5.6
*Патрон*	5.6х16	5.6х16
*Усилие спуска, кг*	2,0–3,0	2,0–3,0
Длина, мм
*— карабина*	980	980
*— ствола*	534	534
*Масса, кг*	2,4	2,4
*Ёмкость магазина, патроны*	5/10	5/10
*Принцип автоматики*	Отдача свободного затвора	Отдача свободного затвора
*Прицельное приспособление*	Открытое механическое	Оптический прицел
*Ствол*	Нарезной, постоянный	Нарезной, быстросъёмный

ТОЗ-99 самозарядный карабин, описание, технические характеристики

Первоисточник: Журнал «Оружие» №3 2014 года

gunsa.ru

Малокалиберные винтовки ТОЗ

Общее понятие об устройстве малокалиберной винтовки ТОЗ № 8 и 9.

Малокалиберная винтовка является средством для развития стрелкового спорта, обучения стрельбе широких масс и укрепления уже имеющихся у стрелков навыков в меткой стрельбе.

Стрелок, овладевший искусством меткой стрельбы из малокалиберной винтовки, быстро становится таким же отличным стрелком и из боевой винтовки.

Малокалиберная винтовка ТОЗ-8

Это свойство малокалиберной винтовки позволяет пользоваться ею не только для начального обучения и закрепления стрелковой классификации, но и для дальнейшего совершенствования в стрелковом искусстве. Самое широкое применение у нас имеют винтовки ТОЗ № 8 и 9.

Малокалиберная винтовка ТОЗ № 9 отличается от винтовки ТОЗ № 8 тем, что она имеет магазин на пять патронов и несколько длиннее цевье ложи. Из малокалиберной винтовки стреляют специальными малокалиберными патронами, состоящими из латунной гильзы, свинцовой пули, заряда бездымного пороха и ударного состава. Ударный состав воспламеняется от удара и зажигает порох; он помещается в закраине гильзы, и поэтому малокалиберные патроны называются патронами бокового боя в отличие от боевых патронов, которые имеют капсюль с ударным составом в центре шляпки гильзы и называются патронами центрального боя.

Малокалиберная винтовка ТОЗ-99

На малокалиберной пуле имеются ведущие пояски для лучшего врезания пули в нарезы канала ствола. К винтовке подходят малокалиберные патроны двух сортов:

обыкновенные,
ПТБ (патрон точного боя).

Малокалиберные винтовки ТОЗ обладают исключительно хорошей меткостью. Отличный стрелок патронами ПТБ из пяти выпущенных пуль на расстоянии 50 м попадает в круг, равный 2 см (в десятку мишени № 7), всеми пятью пулями.

Выпущенная из ствола малокалиберная пуля летит до 1000 м и сохраняет убойную силу до 800 м, т. е. в пределах этого расстояния она может нанести смертельную рану человеку или животному.

На ближних расстояниях, например на 50 м, малокалиберная пуля пробивает сухое сосновое дерево толщиной 6 см, глину — 20 см, кирпич — 1 см и железо — 1 мм.

Эти свойства малокалиберной винтовки требуют осторожного с ней обращения и соблюдения строгих мер безопасности при стрельбе из нее.

hunt-dogs.ru

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

menstois.ru

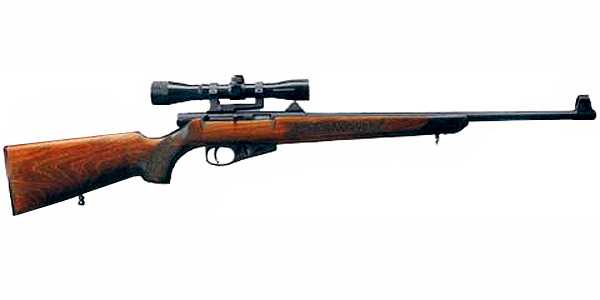

Карабин ТОЗ-78. Обзор мелкокалиберного оружия, каким оно должно быть

Видеообзор карабина ТОЗ-78.
В обзоре коротко коснулись истории создания, подробно рассмотрены конструкция и принцип работы автоматики, а также произведен отстрел оружия.

ТОЗ-78 — малокалиберный магазинный карабин под патрон кольцевого воспламенения .22LR, разработанный в 1986 году, Тульским оружейным заводом, в качестве модели, для замены устаревших ТОЗ-16, ТОЗ-17 и ТОЗ-18.
Оружие предназначено, в первую очередь, для охоты на мелкого зверя и птицу (как для любительской, так и профессиональной охоты). Также вполне пригоден для развлекательной или спортивной стрельбы.
ТОЗ-78 — надежное и простое оружие с хорошей прикладистостью, очень простое в обращении и в эксплуатации, ставшее в свое время популярным карабином для охоты.

ТОЗ-78 относится к категории болтовых карабинов.
Перезарядка оружия при стрельбе происходит вручную при помощи продольно скользящего затвора с поворотом при запирании.
ТОЗ-78 имеет указатель взведения: при взведенном курке ударник выдвигается назад за наклонный торец колпачка, при спущенном курке торец ударника совпадает с наклонным торцом колпачка затвора.
Спусковой механизм имеет возможность регулирования усилия спуска и хода спускового крючка. Также, спусковой механизм имеет предохранитель от выстрела при случайном нажатии на спусковой крючок.
Магазины секторные однорядные — на 5 и 10 патронов. Снимаются магазины при помощи традиционной защёлки.
Механические прицельные приспособления состоят из закрытой, регулируемой по вертикали и горизонтали мушки и открытого четырехпозиционного прицела с делениями на 25, 50, 75 и 100 м. В стандартный комплект ТОЗ-78 входит 2,5-кратный оптический прицел на кронштейне, конструкция которого позволяет перемещать его вдоль ствольной коробки и стрелять с открытым прицелом, не снимая оптического.
Ствол выполнен по новой технологии, повлекло за собой увеличение массы и прочности, а более надежное крепление к ствольной коробке.
Ложе выполнено по пистолетному типу, обычно из березы. Экспортные изделия могут иметь ложе из бука или ореха. Затылок выполнен из прочного пластика, а шейка и цевьё имеют удобную насечку.
В ряде деталей применены высокопрочные лёгкие сплавы и композитные материалы.
Гарантийный ресурс карабина составляет 15 000 выстрелов.

Существует ряд модификаций этого оружия:
• ТОЗ-78 — стандартная модель. Комплектуется оптическим прицелом и четырьмя магазинами секторного типа — двумя на 5 патронов и двумя на 10 патронов.
• ТОЗ-78-01 — бюджетная версия. Не имеет оптического прицела и комплектуется двумя коробчатыми магазинами: одним на 5, и одним — на 10 патронов.
• ТОЗ-78-04 — экспортный вариант. Отличается резьбой на дульной части ствола.
• ТОЗ-78-05 — ствол этой модификации имеет повышенную прочность. В комплекте поставки есть оптический прицел. Конструкция карабина лишена прицела открытого типа.
• ТОЗ-78-06 — экспортный вариант ТОЗ-78-05. С утяжелённым стволом и оптическим прицелом, без механических прицельных приспособлений, с резьбой на дульной части ствола. Может иметь сувенирное исполнение – с инкрустацией драгметаллами, резьбой и прочими украшениями.

Характеристики:
— Патрон: .22 Long Rifle
— Калибр, мм: 5,6
— Масса, кг: 2,7-3,0
— Длина, мм: 1000
— Длина ствола, мм: 536
— Ширина, мм: 80
— Высота, мм: 210 (без оптического прицела
— Вид боепитания: секторный магазин на 5 или 10 патронов
— Начальная скорость пули, м/с: ~ 300
— Прицельная дальность, м: 100
— Максимальная дальность, м: 300
— Скорострельность, выстрелов/мин: до 30 выстрелов в минуту

weaponland.ru

Малокалиберные винтовки ТОЗ — Охота и рыбалка в России и за рубежом

Общее понятие об устройстве малокалиберной винтовки ТОЗ № 8 и 9.

Малокалиберная винтовка ТОЗ-8

обыкновенные,
ПТБ (патрон точного боя).

Загрузка…

www.hunt-dogs.ru

Малокалиберная винтовка ТОЗ-1.

GDR6413 05-01-2015 10:21

Кто может подсказать,где найти информации про малокалиберную винтовку ТОЗ-1 ( а то в сети про неё 5 строчек написано ).
И реально ли найти её в наше время,как макет?

Abu George 07-01-2015 22:27

К сожалению, не располагаю почти ничем по поводу этой малоизвестной винтовки.
Есть чуть-чуть текста и пара рисунков из Трофимова.

Правда, если посмотреть внимательно, то понятно, что исходником для ТОЗ-1 послужила немецкая винтовка GECO mod.1925. Или её аналог. Тогда много таких винтовочек Германия делала.
http://www.youtube.com/watch?v=0hcIUjwJXR0

GDR6413 07-01-2015 23:51

А сколько примерно может стоит макет малокалиберной винтовки ТОЗ-1?

Abu George 08-01-2015 12:53

Яих ни в каком виде не встречал. Ни живьём, ни как ММГ. У живой винтовки цена от многого зависит. А у ММГ… бог его знает.

AlexSA 08-01-2015 16:52

Ю.Г.К. от такой ствол на ствольную коробку от ТОЗ8 перенасаживал, родной затвор пошел в металлолом. Родная конструкция не понравилась, слишком все мелкое и нежное.

Abu George 10-01-2015 12:41

цитата:
Родная конструкция не понравилась, слишком все мелкое и нежное.

Ну немцы, конструируя прототип сабжа, думали о малом весе и дешевизне. А никак не о сложных условиях эксплуатации в тайге. Кстати, На самом деле, от ТОЗ-1 отказались довольно быстро. Через год стали выпускать ТОЗ-7. А по-настоящему удачной конструкцией следует признать ТОЗ-9. Дальше все охотничьи мелкашки так или иначе базировались именно на этой конструкции. Вплоть до семейства ТОЗ-16,17,18. А ТОЗ-16-01, 17-01 и 18-01 следует признать не очень удачными вариантами, унаследовавшими несколько кастрированную конструкцию затвора от спортивных ТОЗ-8 и 12.GDR6413 11-01-2015 01:12

Я понял что уже конструкция простая и не практичная,но и не кто с ней воевать не будет.Мне просто стало интересно,как факт истории ТОЗ-1.
Просто увидел в первый раз в своей жизни.
Думал что их вообще не осталось.Как историю надо сохранить.

Abu George 11-01-2015 01:59

Про историю с вами согласен. Сохранять надо.

Lopar 12-01-2015 16:46

У нас была. Всё время боялся, что затвор выпадет, когда с ней на лыжах идешь, по крайней мере отец постоянно брюзжал:»Следи за затвором!». Он как то поворачивался и вынимался назад. Меньше 10 лет было, уже не вспомнить.

Abu George 12-01-2015 19:16

цитата:
Он как то поворачивался и вынимался назад.

Да как… Как у ТОЗ-8, 12 и у семейства ТОЗ-16-01, 17-01, 18-01. Правда у всех этих вроде как есть спецзаглушка, типа чтобы затвор не выпал. Но на морозе эта заглушка теряется быстро. А за ней — и затвор.
http://i2.guns.ru/forums/icons…972/1972531.jpg
http://forum.guns.ru/forums/ic…972/1972622.jpg

Промысловики быстро придумали «противоядие» от этого: привязывали затвор верёвочкой к предохранительной скобе спуска. И вам так надо было сделать. Просто и эффективно. А может это просто отец вас так дисциплинировал. Тогда понятно, почему он вам про верёвочку не сказал.
У остальных наших мелкашек, начиная с ТОЗ-11 и до ТОЗ-16,17,18, в затворе появился механизм по типу мосинского, препятствующий самопроизвольному выпадению. Ну и роль предохранителя играет тоже.

За ТОЗ-7 и 7а не скажу, нет чётких фото у меня, а у ТОЗ-9 и 9а была классная заглушка ресивера, винтовая, не чета той пружинной, что я выше описал. Но фото тоже нету. Увы.

guns.allzip.org

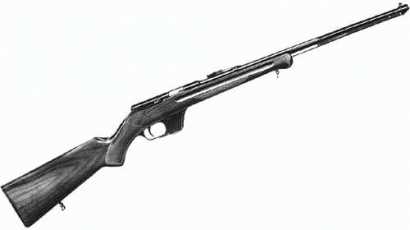

Малокалиберные промысловые карабины ТОЗ-21

Карабины ТОЗ-21 разных модификаций выпускались с конца 50-х по середину 80-х гг. прошлого века, но до сих пор пользуются популярностью у охотников-промысловиков.

Тульский оружейный завод — старейшее и самое знаменитое оружейное предприятие Российской Феде¬рации. Значительное место в его продукции всегда занимало спортивно-охотничье оружие и, особенно, мало¬калиберные карабины различного назначения под патрон 5,6 мм. Уже более полувека популярностью у охотников пользуются самозарядные образцы серии 21: ТОЗ-21, ТОЗ-21-1 и ТОЗ-21-2. Они были разработаны авторским коллективом в составе И.А. Горбунова, В.П. Очнева и В.А. Чернопятова в 1958 г. Карабины характеризуются высокими эксплуатационными качествами, просты в обращении и могут разбираться и собираться даже начинающим охотником. Запасные части и необходимый инструмент хранится в небольшом пенале, располагающемся в специальном отсеке приклада. Под стволом крепится шомпол.

В 21 -х ТОЗах впервые в отечественном охотничьем оружии для изготовления металлических деталей были применены лёгкие сплавы, что дало уменьшение общей массы оружия.

Основное предназначение этих образцов — любительская и промысловая охота на мелкую дичь.

Автоматика карабина работает на энергии отдачи свободного затвора. Запирание канала ствола осуществляется затвором и возвратной пружиной. Ударный и спусковой механизмы смонтированы на едином основании. Спусковой механизм позволяет вести огонь только одиночными выстрелами и имеет регулируемое предупреждение. Взведение курка осуществляется в процессе движения затвора назад. Для уменьшения вероятности случайных выстрелов карабины снабжены кнопочным предохранителем, запирающим шептало и, одновременно, служащим указателем взведения курка.

Ствол неподвижный, жёстко соединённый со ствольной коробкой.

Прицельные приспособления открытые, рассчитанные на дистанции стрельбы 25, 50, 75 и 100 м с прямоугольной нарезной мушкой без надульника. Карабины ТОЗ-21-2 могут снабжаться оптическим прицелом, для установки которого имеется крепление типа «ласточкин хвост».

Ложа пистолетная, в моделях ТОЗ-21 и ТОЗ-21-1, без выступа под щёку, в модели ТОЗ-21-2 — с выступом под щёку. Магазинов — два, ёмкостью по 10 патронов.

В процессе разработки карабин прошёл контрольные испытания, как в закрытых тирах, так и непосредственно на промысловых охотах. Была проведена проверка кучности боя стрельбой со станка на дальность 50 м и кучность при стрельбе с плеча четырьмя выстрелами по спортивной мишени №7 на расстоянии 50 м при установке открытого прицела на дальность 75 м.

21-я серия выпускалась на Тульском оружейном заводе серийно с 1959 г., а в штучном исполнении такие карабины изготавливались до середины 80-х гг.
