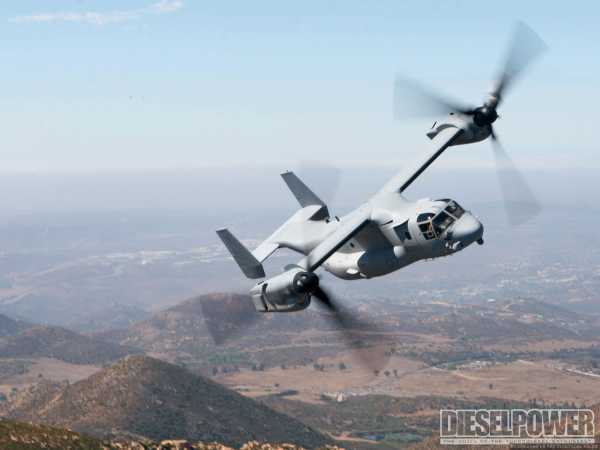

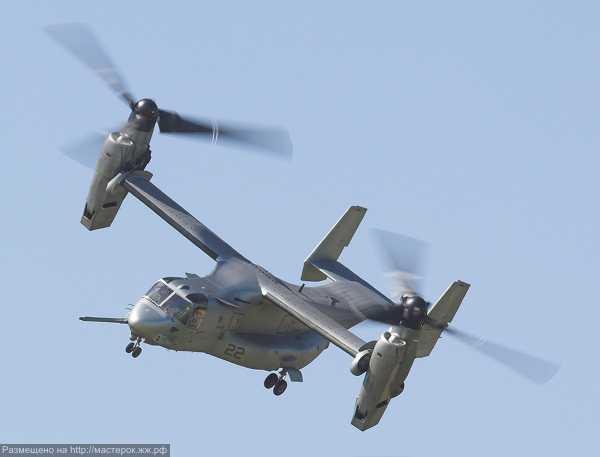

19 марта 1989 года в США состоялся первый полет «Скопы» — конвертоплана Bell V-22 Osprey, в котором соединены лучшие качества военных самолетов и вертолетов. За четверть века эти уникальные машины не раз проявили себя в боевых действиях, поучаствовав в спецоперациях в Ираке и Афганистане. «РГ» рассказывает, как устроены эти удивительные летательные аппараты, у которых пока нет конкурентов.
‘
Все началось в Союзе
Идея авиагибрида появилась едва ли не сто лет назад, причем шанс стать создателем нового аппарата получил Советский Союз. Еще в 1930-е годы соответствующими разработками занялся знаменитый авиатор-конструктор Борис Юрьев, который вместе со своей командой предложил, в частности, проекты самолетов с вертикальным взлетным положением, а также поворотными крыльями и винтами. Аналогичную работу в то же время вели и инженеры Германии. Однако, к счастью, до войны довести свои вундерваффе до воплощения им не удалось, а после 1945 года этот вопрос отпал сам собой. К слову, некоторые немецкие проекты «чудо-оружия» были в самом деле удивительными: так, среди прочего, конструкторы планировали сделать самолет с вращающимся крылом игрекообразной формы, которое при необходимости выполняло функцию трехлопастного винта.
Масштабные разработки конвертопланов во второй половине XX века показали, что столь хитрых конструкций для того, чтобы самолет мог подниматься в воздух с места, не требуется. Достаточно придумать способ поворачивать в полете винты, чтобы их лопасти сначала работали по-вертолетному в продольной плоскости, а затем по-самолетному — в поперечной. В результате появилось несколько вариантов такого гибрида. Например, у «тилтротора» изменяет положение часть крыла вместе с винтами, в то время как двигатели остаются неподвижными, а у «тилтвинга» вращается все крыло, на котором жестко закреплены гондолы с моторами и винтами. В какой-то момент вектор инженерной мысли пошел в сторону создания «винтокрылов» (машин с крыльями и оперением, несущими винтами как у вертолетов и тянущими — как у самолетов) и «тэйлситтеров» (самолетов, которые могли бы взлетать из вертикального положения и садиться в буквальном смысле слова на собственный хвост). Но самым жизнеспособным оказался проект, который в итоге и был реализован в «Скопе». В ней поворотными сделали не винты, а гондолы с винтами и двигателями, расположенные на законцовках крыльев.
Смена приоритетов
Создание V-22 Osprey в США началось в 1980-х годах, после того, как минобороны решило найти альтернативу классическим самолетам вертикального взлета и посадки. Хотя они уже получили широкое распространение и стояли на вооружении, в том числе и в СССР (Як-38), огромное количество претензий к работе таких машин заставило Пентагон сменить приоритеты. Такие самолеты слишком сложны в пилотировании, неустойчивы, опасны, кроме того не могут соперничать с обычными в грузоподъемности и дальности полетов. К их минусам относят и большой расход топлива, которое к тому же при сжигании у земли разрушает взлетно-посадочные полосы.
Решением проблемы должна была стать разработка боевого конвертоплана, тем более что авиастроители уже делали определенные шаги в этом направлении. Использовать эту машину планировали в регулярных войсках, ВВС, авиации ВМС и для морской пехоты. Основными разработчиками гибрида определили фирму Bell Helicopter и профильное подразделение корпорации Boeing, которые начали полномасштабное проектирование «Скопы» в 1986 году. Первая компания отвечала за изготовление динамических систем, крыльев, мотогондол и ряда других элементов, вторая — за шасси и фюзеляж, а также интеграцию бортового электронного оборудования, электронных и гидросистем.
На все работы из госбюджета поначалу выделили 2,5 миллиарда долларов, а потом финансирование довели до 35,6 миллиарда, которые были предназначены на покупку 913 аппаратов. Впрочем, позже госзаказ сократился до 458 конвертопланов. Корректировке подвергли и планы по первому запуску V-22 Osprey — он запоздал более чем на полгода. Тем не менее 19 марта 1989 года машина впервые поднялась в воздух, а уже в 1990-м ее испытали на море, запустив с палубы десантного корабля-дока «Уосп».
Однако процесс был прерван двумя подряд катастрофами. В июне 1991 года ошибка при монтаже электропроводки привела к сильному крену гибрида при посадке, в результате которого машина коснулась земли одной из гондол и от возникшего пожара сгорела. А спустя год другой конвертоплан вспыхнул из-за попадания рабочей жидкости гидросистемы в двигатель. Если в первом случае при крушении пострадали два человека, то во втором погибли 11 членов экипажа. В итоге полеты V-22 Osprey были запрещены, испытания пришлось приостановить. Более того, критики программы настаивали на том, чтобы вместо «Скопы» в США разработали новый летательный аппарат. Но в правительстве страны справедливо посчитали: это обойдется гораздо дороже, чем довести до ума уже имеющуюся модель.
Примерно той же логикой руководствовались в Пентагоне после двух катастроф в 2000 году, в которых погибли 23 военнослужащих. И даже когда на полеты вновь был наложен запрет, строить отдельные опытные экземпляры конвертопланов не перестали, попутно внося в их конструкцию многочисленные изменения. Главные доработки касались устройства гондол и устанавливаемого ПО. Многое было учтено уже к маю 2002 года, когда V-22 Osprey вновь разрешили подниматься в воздух. Вскоре испытатели проверили эти машины на способность дозаправляться в воздухе, летать строем на малой высоте и приземляться в темноте, без кренения зависать над палубами кораблей и десантировать тяжелые грузы весом около тонны с помощью парашютов. А в 2005-м военные приступили к оценке боевых качеств машин, и уже в сентябре того же года в Вашингтоне начали программу серийного производства V-22 Osprey.
В 2006 году «Скопы» совершили беспосадочный перелет через Атлантику для участия в авиакосмическом салоне в Фарнборо, а в 2007-м за полгода операций в Ираке перевезли почти двести тонн грузов и 15,8 тысячи солдат. Правда, выяснилось, что мелкодисперсный пустынный песок попадает в блоки электрооборудования и может вызывать короткие замыкания. Зато разработчиков порадовала способность машин уходить от опасности, резко набирая высоту и скорость — за 10 секунд гибрид мог достичь показателя в 320 километров в час. Кроме того, выяснилось, что конвертоплан можно услышать на удалении только три километра, тогда как вертолет подавал «сигналы» за 16.
В целом успешным было признано и участие V-22 Osprey в операциях в Афганистане. Отметим, что именно эту машину привлекли к транспортировке тела убитого террориста номер один Усамы бен Ладена из авиабазы на борт авианосца, завершив знаменитую операцию «Копье Нептуна». Другими словами, эти гибриды, несмотря на постоянную критику в связи с дороговизной проекта, доказали профпригодность. Более того, в СМИ проходила информация о том, что в таких конвертопланах заинтересованы армии Израиля, Великобритании, Японии и Германии.
Быстрее, выше, сильнее
Так за счет чего же V-22 Osprey покоряют небо над «горячими точками» и успешно держат противолодочную оборону?

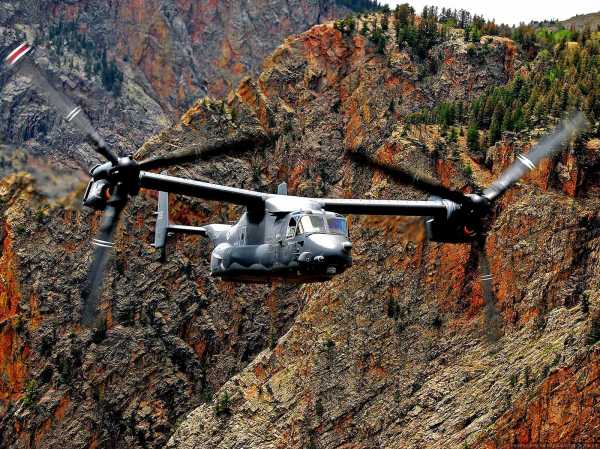

Начнем с того, что «Скопы» явно превосходят по своим возможностям большинство современных боевых вертолетов. В частности, по дальности полета конвертоплан имеет пятикратное преимущество перед знаменитым «Морским рыцарем» Boeing Vertol CH-46 Sea Knight. При этом так называемый тактический радиус действия — 650 километров — просто немыслим для любой другой винтовой авиатехники, которую невозможно держать так далеко от места непосредственного применения. V-22 Osprey отличается большей грузоподъемностью, способен развивать скорость до 580 километров в час и подниматься на высоту 7,6 километра — это более чем в два раза быстрее и выше, чем тот же СН-46.

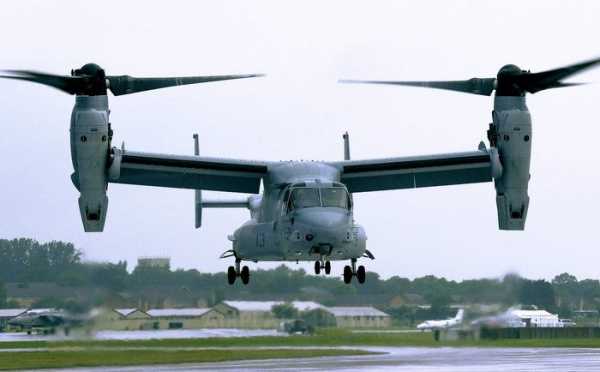

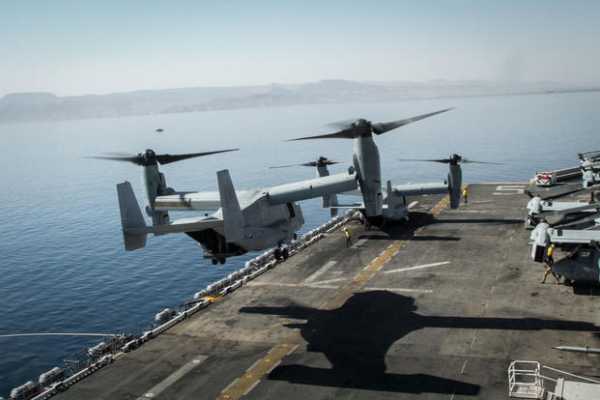

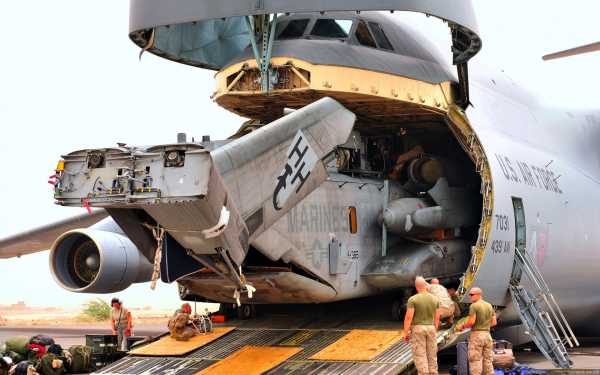

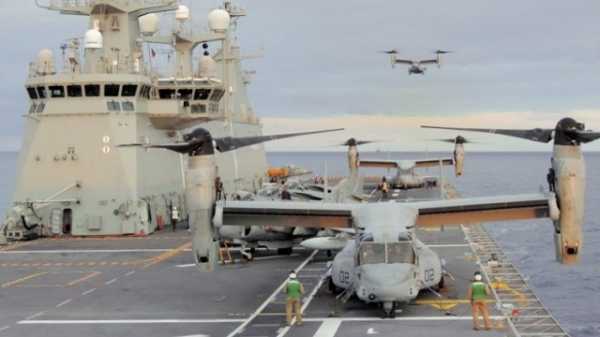

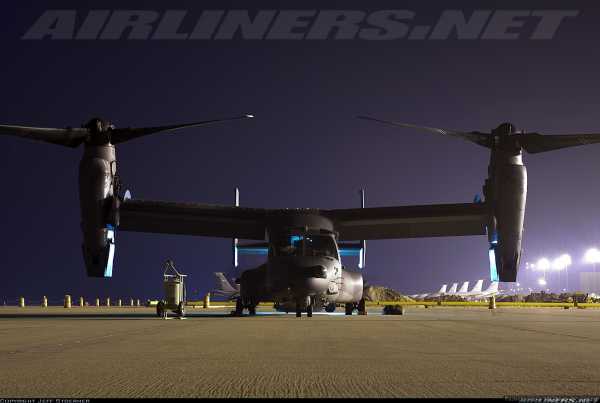

Конвертопланы имеют трехопорное убирающееся шасси со спаренными колесами, снабженными дисковыми тормозами. Крылья, как принято в авиастроении — кессонного типа, установлены на стальной круговой опоре диаметром 2,3 метра на верхней части фюзеляжа. Эта опора играет большую роль — она позволяет крылу совершить разворот вдоль борта, чтобы севшая на авианосец «Скопа» занимала как можно меньше места. Кстати, с обратной стороны сложенных — в прямом смысле этого слова — крыльев сворачиваются и лопасти винтов, придавая V-22 Osprey еще большую компактность. Причем на всю «сборку» у экипажа уходит не более полутора минут.
Отметим, что длина фюзеляжа конвертоплана — около 17,5 метра — лишь на три с небольшим метра больше, чем у того же «Морского рыцаря». По бортам расположены специальные обтекатели, куда заходят основные опоры шасси и где установлены элементы системы кондиционирования и три топливных бака (остальные 10 находятся в кессонах крыла, а штанга системы дозаправки вынесена по правому борту за фюзеляж). В носовой части — трехместная кабина с бронекреслами, которые должны выдерживать и попадание пуль большого калибра (до 12,7 миллиметра) и существенную перегрузку. Помимо трех членов экипажа в V-22 Osprey могут разместиться борттехник и 24 пассажира, для выхода которых в передней правой части фюзеляжа расположена дверь. Кстати, весьма оригинальная: она состоит из двух откидывающихся секций, причем верхняя при открывании заходит внутрь салона, а нижняя — со встроенным трапом — наружу. Наконец, в задней части фюзеляжа — мощное двухкилевое оперение и стабилизатор.
На все случаи жизни

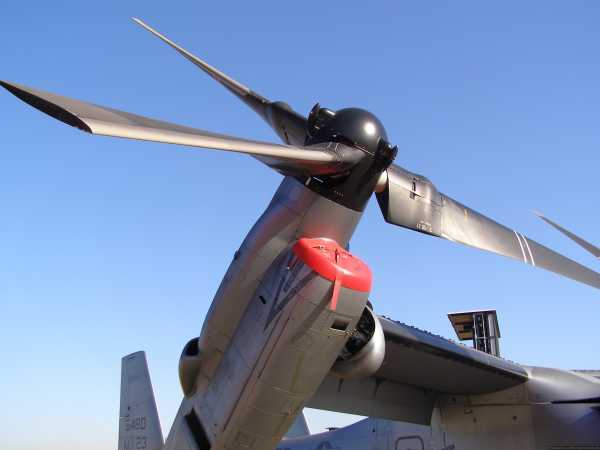

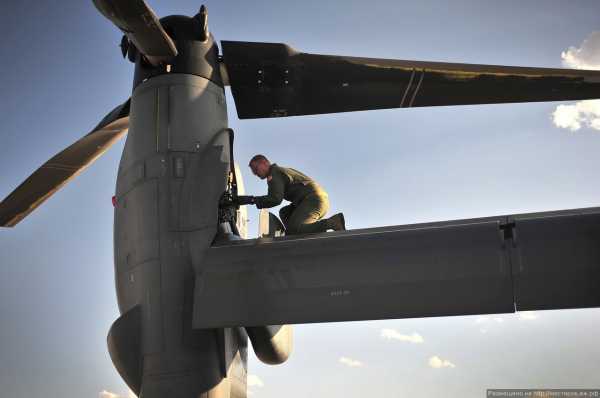

Что касается поворотных гондол, то они могут отклоняться от своей оси на 97 градусов за счет гидромотора с винтовым приводом. В самих гондолах спрятаны газотурбинные двигатели Rolls-Royce T406-AD-400 мощностью 6150 лошадиных сил. Они снабжены прочными трехлопастными винтами из сплава на основе графита и стекловолокна, 14-ступенчатым осевым компрессором, кольцевой камерой сгорания, двухступенчатыми турбинами — газогенератора и силовой, а также цифровой системой управления, которую «подстраховывает» резервная аналоговая.
Отметим, что на случай отказа дублируются, кажется, все рабочие системы «Скопы». Так, система управления полетом и инерциальная навигационная имеют тройное резервирование, гидравлических установлено три, включая две основные и одну дополнительную, в электросистеме работают сразу четыре генератора переменного тока. В случае аварийной остановки одного из двигателей, на втором автоматически повышается мощность, благодаря чему продолжает бесперебойно работать привод воздушных винтов. Но даже если из строя выйдет и второй мотор, у экипажа будет еще 30 минут на спасение — в этот период винты будет вращать вспомогательная силовая установка.
Есть на V-22 Osprey и вооружение. Базовым считается популярный в США пулемет М240, совершающий до 950 выстрелов в минуту 7,62-миллиметровыми патронами. При этом на новые конвертопланы стали устанавливать дистанционно управляемые оборонительные системы кругового обстрела RGS, которые монтируются с пулеметом GAU-17 Minigun на внешней подвеске под фюзеляжем. Стрелок управляет процессом с помощью джойстика, а прицеливание ведет по картинке на мониторе, куда поступает сигнал с внешней камеры.
Многое сделано и в целях обороны. В частности, обе кабины — и пилотов, и грузопассажирская — имеют защиту от оружия массового поражения. Здесь, по словам специалистов, создается небольшое избыточное давление, а атмосферный воздух фильтруется. Кроме того, бортовой комплекс обороны включает приемники предупреждений об электромагнитном и лазерном облучении и пусках ракет, устройства отстрела тепловых ловушек и дипольные отражатели сигналов, а также радиолокационную систему, установленную в носовой части фюзеляжа. Интересно, что конструкторы предусмотрели и ситуацию с попаданием пуль противника в топливные баки. В случае необходимости система генерирования насыщенного азотом воздуха позволит быстро вытеснить из поврежденных емкостей пары керосина.
Стоит отметить, что V-22 Osprey стал, пожалуй, лидером по числу такого рода «фишек» — при доработках модели основной акцент был сделан на устойчивости к разного рода ЧП. Так, если машина коснулась земли на вертикальной скорости 30 километров в час, экипаж может даже не почувствовать удар о поверхность — всю энергию столкновения обязано погасить шасси, а носовой обтекатель за счет особой прочности не должен разрушиться даже при падении со скоростью 120 километров в час. В случае посадки с горизонтально развернутыми гондолами осколки винтов, бьющихся о землю, разлетятся в противоположную от фюзеляжа сторону, а при нештатном приводнении конвертоплан останется на поверхности моря в течение 10 минут — этого времени наверняка хватит для эвакуации экипажа и пассажиров.
Кстати, схема V-22 Osprey зарекомендовала себя настолько, что стала базовой для новейшего американского робота-беспилотника ARES. Он способен перемещаться в воздухе как проверенный в деле конвертоплан, а на земле становится военным 4-местным джипом. Так что продолжение, судя по всему, следует.
rg.ru
конвертоплан, тяговооруженность, технические характеристики (ТТХ), история создания
Долгое время конструкторов волновала идея: как соединить лучшие качества вертолёта и самолёта? Такой аппарат смог бы зависать в воздухе, садиться на любую площадку подходящих габаритов – но при этом летал быстрее вертолёта и на большие дистанции. Машина, позднее названная «конвертоплан», смогла бы сделать это за счёт поворачивающихся винтов.
Проекты конвертопланов появлялись ещё до Второй Мировой, опытные образцы начали строиться в послевоенные годы. Но до серийного производства дошёл только один образец – американский V-22 «Оспри». Причём опыт его эксплуатации до сих пор не позволяет уверенно судить о том, оправдались ли надежды конструкторов.
История создания
Свой первый опытный конвертоплан фирма «Белл» начала строить в 50-е годы. Первый прототип XV-3 взлетел в 1955 году, но аппарат оказался неустойчивым, и вскоре потерпел аварию, после которой его списали. Второй доработанный экземпляр XV-3 летал лучше, но не показал никаких заметных преимуществ перед вертолётами.
В 70-е годы к идее конвертоплана обратились вновь – армия объявила конкурс на создание самолёта с укороченным взлётом и посадкой. Фирма «Белл», в сотрудничестве с вертолётным подразделением «Боинга», построила XV-15. Его обкатывали лётчики из строевых частей, отзывавшиеся о машине, в целом, положительно. И уже в 1980 году стартовала программа JVX, в рамках которой все виды вооружённых сил США планировалось обеспечить транспортным конвертопланом.
К 1985 году сформулировали технические требования к машине, определились с объёмами закупок, и присвоили конвертоплану название – V-22 «Оспри» («Скопа»).
Разработка вновь была доверена фирмам «Белл» и «Боинг» – прочие участники программы даже не смоги предоставить проекты.
Первые образцы V-22 планировалось построить в конце 80-х годов, а поставки заказчику начать в 1992 году. Первое обещание выполнили – уже в мае 1988 года бы построен один из предсерийных экземпляров. Однако неудачные наземные испытания постоянно приводили к отсрочке первого полёта.
Полёты начались только в следующем году. В 1990 году «Оспри» сочли достаточно перспективным, чтобы продолжить финансирование, в 1991 году опытные машины начали поднимать грузы на внешней подвеске, уже почти было принято решение о запуске в серию – но, тут V-22 начали падать.
Если в одном случае обошлось без жертв (кроме самого V-22), то во второй катастрофе погибла вся испытательная команда, направлявшаяся на проведение демонстрационных полётов.
Ясно обозначилась перспектива закрытия программы V-22.
Указывали на то, что преимуществ перед вертолётами, кроме дальности и скорости, «Оспри» так и не продемонстрировал, а вот сложность конструкции, трудности эксплуатации, растущие масса и стоимость в дополнительных демонстрациях – не нуждаются.
Из проекта вышла армия, и только морская пехота по-прежнему выражала желание иметь конвертоплан. В итоге фирмам выделили дополнительные средства на повышение надёжности и снижение массы аппарата.
Конвертоплан пришлось полностью перепроектировать. Новые образцы получили индекс MV-22B (комплектация для морской пехоты) и CV-22B (версия для ВВС). Доработанные «Оспри» начали собирать в 1995 году, а к 1999 году закончили лётные испытания. Но в 2000 году два MV-22B, проходящие войсковые испытания, разбились. Поскольку расследование пришло к выводу, что виновата ошибка пилота, «Оспри» всё-таки рекомендовали в серийное производство и к принятию на вооружение.
Конструкция

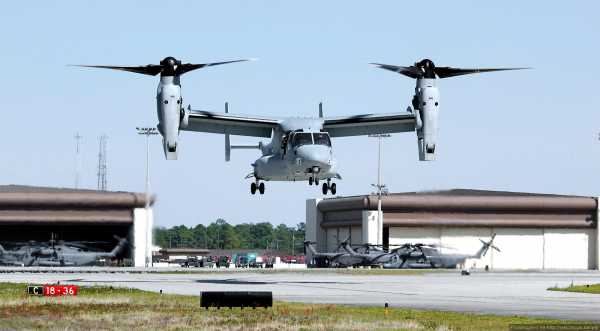

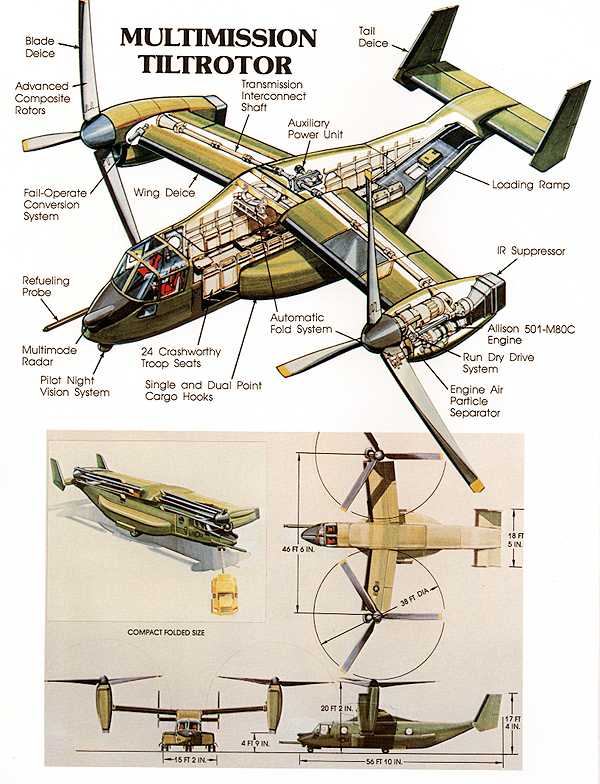

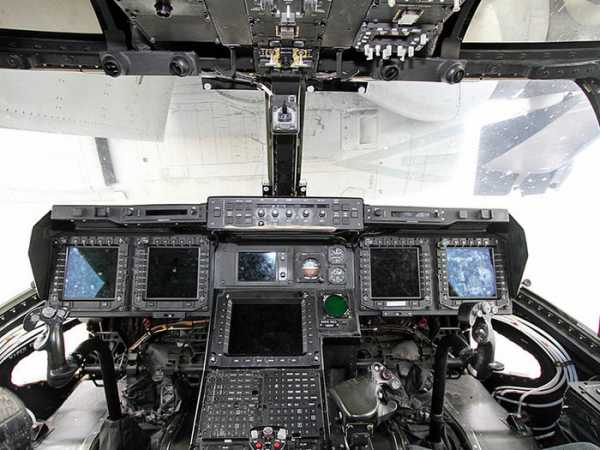

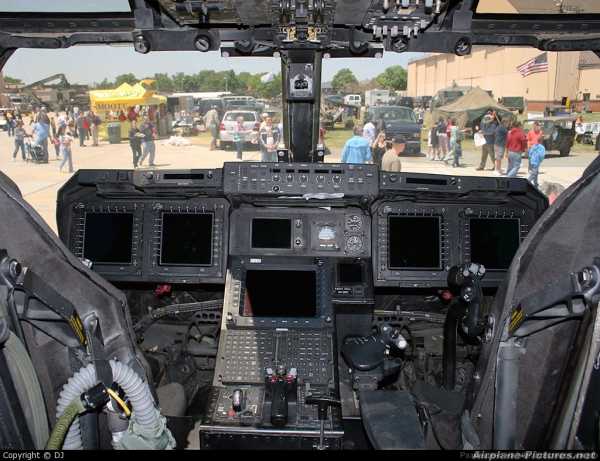

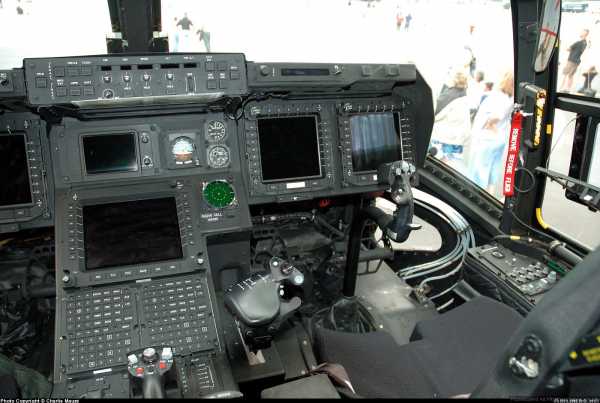

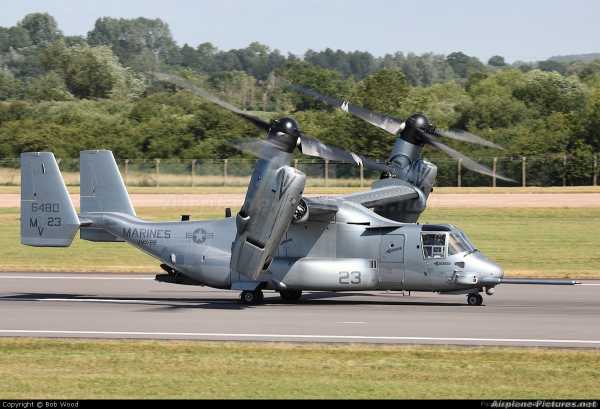

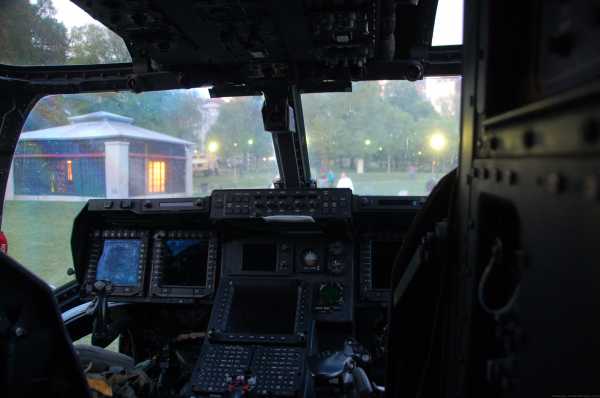

Компоновка конвертоплана «Оспри» близка к типичной схеме грузового самолёта – высокоплана с двумя килями. Набор фюзеляжа V-22 и его обшивка – из углепластика. В носу размещены бортовая РЛС и штанга для дозаправки в воздухе. Пилотская кабина имеет пулестойкое остекление. Основной элемент приборной панели V-22 – четыре цветных многофункциональных монитора.

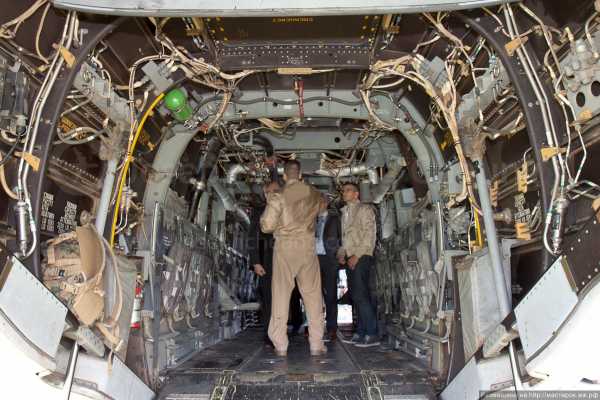

Грузовой отсек имеет две боковые двери и грузовой люк в хвосте.
Вдоль бортов установлены откидные сиденья, имеющие амортизацию, под полом – крюки для внешней подвески груза. Плавучесть «Оспри» в случае аварийной посадки обеспечивают спонсоны с топливными баками. Складывающиеся крылья конвертоплана отформовываются из углепластика, внутри них размещены элементы трансмиссии и дополнительные топливные баки.
Система управления V-22 – электродистанционная, механическая связь с рулевыми поверхностями и мотогондолами полностью отсутствует. Два турбовальных двигателя АЕ-1107С размещены в поворотных мотогондолах, вращение винтов синхронизируется с помощью трансмиссии, состоящей из редукторов, связанных валами. Поворачиваются гондолы «Оспри» с помощью гидросистем. Управление двигателями – электронное. В центроплане находится вспомогательная силовая установка. Шасси конвертоплана – трёхопорное. Носовая стойка – управляемая.

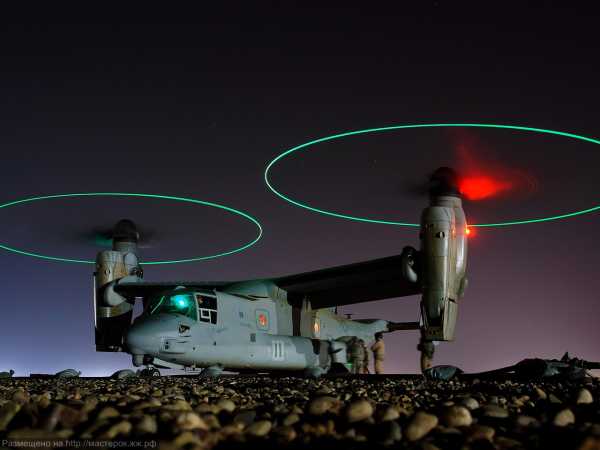

Для эксплуатации в ночное время на «Оспри» штатно устанавливается система инфракрасного обзора. Встроенное вооружение отсутствует, но на хвостовой рампе V-22 может устанавливаться пулемётная точка. Проходили испытания подфюзеляжные пулемётные гондолы (с пулемётами калибра 7,62 или 12,7мм).
Модификации и боевое применение

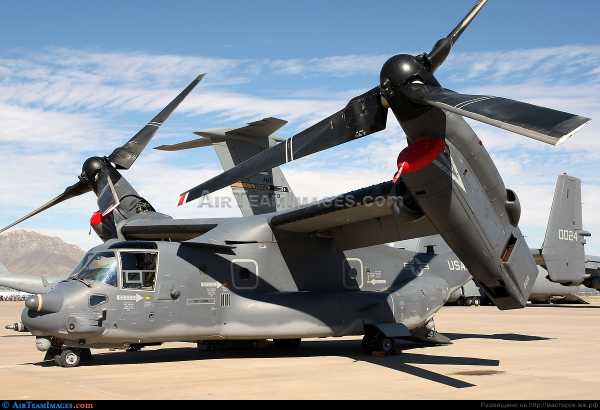

Две выпускающиеся параллельно версии «Оспри» – MV-22B и CV-22B отличаются друг от друга в основном оборудованием. CV-22B имеет дополнительные баки в крыле, многорежимную РЛС, позволяющую выполнять полёты в режиме «огибания рельефа местности», на нём установлены дополнительные радиостанции для поддержания связи с десантом и тактический терминал.
С 2007 и 2009 годах «Оспри» морской пехоты используются для перевозок грузов и солдат в Ираке.
Конвертопланы ВВС в 2008 году участвовали в учениях в Мали, а в 2014 использовались в Сирии для транспортировки спецподразделений на задания. Периодически V-22 привлекаются для гуманитарных миссий по доставке помощи в районы бедствий или для эвакуации американских граждан из нестабильных районов.
Летно-технические характеристики
V-22 «Оспри» продолжает оставаться единственным в своём классе. Гражданский конвертоплан AW609 до сих пор не прошёл сертификацию.
В России разрабатываются беспилотные конвертопланы, но они ещё не вышли из стадии разработки.
| MV-22B | |
|---|---|
| Размах крыла, м | 14 |
| Максимальный взлётный вес, т | 23,8 |
| Крейсерская скорость, км/ч | 446 |
| Перегоночная дальность, км | 3690 |
| Боевой радиус, км | 722 |
| Грузоподъёмность, т | 9 (внутри), 6,8 (на внешней подвеске) |
Несмотря на то, что «Оспри» – машина очень сложная и высокотехнологичная, её параметры воображение не поражают. Иногда его даже иронически называли гибридом «посредственного самолёта с посредственным вертолётом», никак не оправдывающим стоимость.
Однако в последние годы V-22 заинтересовались несколько стран, а Япония уже оформила заказ (напомним, что в своё время именно японцы возражали против размещения у них «Оспри»). Да и разрабатывающиеся российские конвертопланы говорят о том, что идея не такая бесперспективная.
Конструкторам V-22 “Оспри” удалось проделать сложную работу.
От них требовалось не только запустить в серию летательный аппарат, подобный которому раньше не строили (до этого были только экспериментальные конвертопланы), но и заранее устранить все неизбежные «детские болезни» конструкции. В итоге им удалось накопить значительный опыт, а «Оспри» доказал, что конвертопланы будущего вполне реальны.
Видео
warbook.club
Конвертоплан Bell-Boeing V22-Osprey. Почему Япония против ?
Более 100 тыс человек сегодня приняли участие в акции протеста против размещения американских конвертопланов Эм-Ви-22 «Оспри» /MV-22 Osprey/ на южном японском острове Окинава. Демонстрация состоялась в одном из парков города Гинован.
Протестующие потребовали от правительства Японии отказать военному командованию США в размещении «Оспри» на американских авиабазах на Окинаве из соображений безопасности. «Мы не можем позволить себе жить в такой опасности, когда в любой момент на наши головы с неба может упасть этот аппарат», — заявил во время своего выступления на митинге председатель собрания префектуры Окинава Масахару Кина. Демонстранты напомнили о череде инцидентов с конвертопланом «Оспри», последний из которых произошел накануне: в Северной Каролине машина этого типа была вынуждена совершить аварийную посадку.
США намерены с октября разместить (и разместят, не сомневайтесь) 12 конвертопланов «Оспри» на авиабазе Футэмма в районе окинавского города Гинован. В конце июля еще 12 машин этого типа уже прибыли в Японию на базу Ивакуни в префектуре Ямагути. (источник)
Двавайте все таки подробнее посмотрим, против чего иду уже как несколько месяцев споры Японии с США.
Кликабельно
Так что же было не так давно:
Японское правительство сталкивается с трудностями в связи с протестами против запланированного размещения транспортных конвертопланов Osprey на военной базе США в префектуре Окинава на юге Японии.
Министр обороны Японии Сатоси Моримото встретился с лидерами местных общин в префектурах Окинава и Ямагути, чтобы рассказать об американском плане размещения самолетов и попросить об их содействии.
Перед размещением на авиабазе корпуса морской пехоты США Футэмма в Окинаве конвертопланы будут направлены для регулировки и испытаний на американскую военную базу в префектуре Ямагути.
В ходе встреч Моримото сказал, что вооруженные силы США не будут осуществлять испытательные полеты в Японии до выяснения детальных причин недавних аварий.Губернатор Окинавы Хирокадзу Накаима отклонил просьбу Моримото, сказав, что у него нет иного выбора, кроме как запретить размещение конвертопланов в его префектуре, пока есть вопросы по поводу их безопасности.
А что мы читаем чуть позже:
Американские военные транспортные конвертопланы Osprey находятся на пути в Японию для их запланированного размещения на авиабазе корпуса морской пехоты США Футэмма в префектуре Окинава.
Как сообщил корпус морской пехоты США, корабль, на борту которого находятся 12 конвертопланов Osprey, в минувшие выходные вышел из порта в штате Калифорния.
Тем временем министр иностранных дел Японии Коитиро Гэмба подчеркнул, что он будет продолжать требовать, чтобы США воздержались от проведения полетов Osprey в Японии до подтверждения их безопасности.
Вот такие противостояния проходят в эти дни. Ну а теперь отметем в сторону всю политику и обратимся к технической части вопроса. Что же все таки это за машины. Вертолеты ? Самолеты ? Недовертолеты ? Недосамолеты ? В чем их плюсы и минусы ! Чего так опасаются японны !
Идея летательного аппарата, который может взлетать и садиться, как вертолет, а летать, как самолет, всегда занимала умы многих авиаконструкторов. Британская авиастроительная фирма «Фэйри Эвиэйшн Компани», набившая руку на разработке палубных самолетов, приступила в 1945 году к созданию геликоптеров. В 1947 году первая машина с трехлопастным воздушным финтом и двумя тянущими пропеллерами на консолях короткого крыла, поднялась в воздух. Этот вертолет-самолет под названием «Джайродайн» развил на испытаниях рекордную для того времени скорость в 200 км/ч.
Кликабельно
В середине 1950-х годов «Фэйри Эвиэйшн Компани» разработала большую пассажирскую модель. Кроме нее, еще четыре британских фирмы взялись за проектирование перспективных летательных аппаратов, которым не требуется взлетно-посадочная полоса. В 1957 году начались испытания конвертоплана «Ротодайн», а впервые «Фэйри» представила его публике на авиасалоне в Фарнборо в сентябре 1958 года. Машина заинтересовала заказчиков, но на ее доводку до серийного образца тривиально не хватило денег. Ни правительство, ни заказчики не решились вложить 8-10 млрд. фунтов стерлингов. В итоге от «Ротодайна» остались лишь отдельные детали, раскиданные по провинциальным музеям. А ведь этот конвертоплан уже тогда выходил на скорость в 400 км/ч, в то время как абсолютный рекорд скорости для вертолетов был установлен только почти 30 лет спустя, в 1986 году, на специально подготовленном вертолете «Линкс» фирмы «Вестлэнд» — 400,9 км/ч.
Бум строительства конвертопланов прокатился по всему миру в 1950-1960-х годах. По заказу ВМС США фирма «Локхид» проектировала вертикально взлетающий палубный истребитель XFV-1 «Салмон», а фирма «Конвер» — истребитель XFY-1 «Пого». На ВВС США работала фирма «Райан», строившая конвертоплан Х-13. «Кертис-Райт» построила одноместный Х-100, с двумя несущими винтами, которые после взлета поворачивались вперед и превращались в тянущие. Оба винта работали от одного двигателя.
Компания «Белл» в августе 1955 года подняла в воздух конвертоплан с двумя поворотными роторами на концах крыльев «Белл XV-3» и двигателем мощностью 450 л.с. Неподвижные крылья имели размах 9,54 м, кабина вмещала четверых пассажиров.
В Советском Союзе в начале 1960-х годов была построена экспериментальная серия винтокрылов Ка-22 с двумя несущими винтами и двумя турбовинтовыми двигателями. Полетная масса машины достигала 37 тонн. Однако после нескольких катастроф машину сочли непригодной и в серийное производство не пустили. На этом история российских конвертопланов и закончилась.
Американцы тем временем продолжали упорно совершенствовать свои опытные образцы. Ухлопав 30 лет и миллиарды долларов, они, однако, своего добились. На свет появился первый боевой конвертоплан V-22 Osprey.

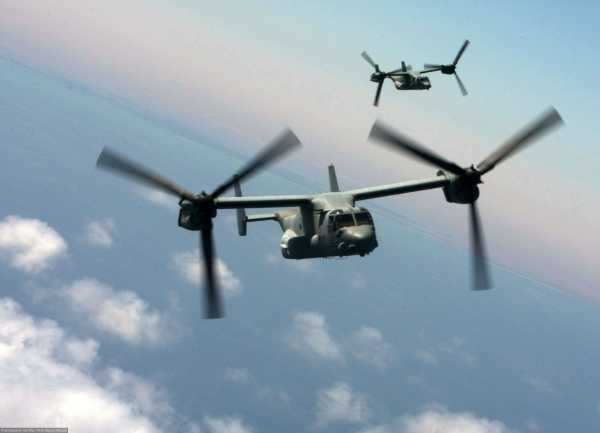

По-русски «Osprey» означает «скопа». Это похожая на сокола хищная птица, которая живёт у водоёмов и питается рыбой. Это название объясняется тем, что машина изначально предназначалась для поддержки военно-морских сил. Аппарат имеет широкий короткий корпус и узкие крылья, которые, впрочем, не столько служат в качестве несущих плоскостей, сколько поддерживают пропеллеры.

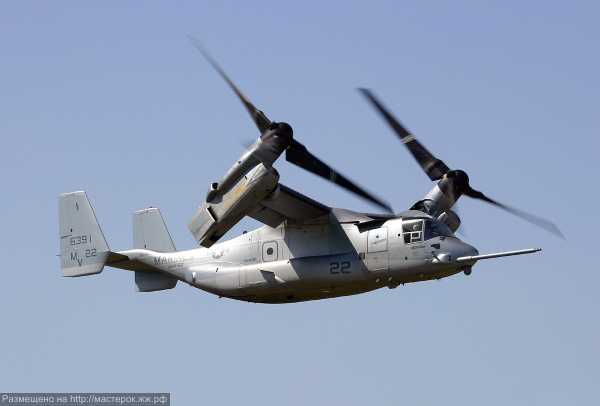

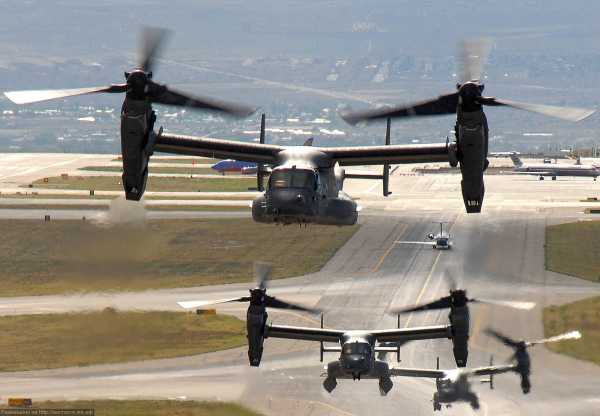

Разработка летательного аппарата с поворотными двигателями (первоначально он назывался XV-15) была начата в США еще в 1982 году. Спустя три года проект получил название V-22 Osprey, а в марте 1989 года его опытный экземпляр впервые поднялся в воздух. Главная особенность аппарата заключается в том, что лопасти могут вращаться не только в вертикальной плоскости, как у обычного самолёта, но и в горизонтальной, как у вертолёта. Таким образом, «Osprey» соединяет в себе преимущества двух этих аппаратов. На земле несущие винты расположены как у вертолёта, поэтому машине не нужен разбег, она стартует вертикально. В воздухе вся конструкция винта поворачивается, и теперь аппарат выглядит как самолёт с увеличенными пропеллерами. К июню 1991 года в распоряжении Пентагона находилось уже пять подобных летательных аппаратов, шестой — уже изготовленный — был разобран (очевидно, сказалось окончание «холодной войны» и связанное с ним ограничение бюджетных ассигнований). Так или иначе, но в начале 1992 года программу заморозили более чем на два года.
Кликабельно
В декабре 1994 года, концепция Osprey была пересмотрена, в связи с планируемой передачей этих самолетов в распоряжение спецслужб. Пока различные виды Вооруженных Сил «перебрасывались» перспективной, но, похоже, в новых условиях, никому особо не нужной разработкой, V-22 оставался прикованным к земле.
Кликабельно
После некоторых конструктивных доработок четыре (из пяти) Osprey снова поднялись в воздух только в 1997-98гг. Взлетный вес этих аппаратов был существенно снижен — до 14 800 кг. (пустых), что было достигнуто заменой титанового каркаса кабины на алюминиевый, практически полностью заменен хвостовой отсек. Поворотные двигатели были доработаны таким образом, чтобы достичь максимального снижения их веса.
Кликабельно
Практически одновременно начались работы над новой, модернизированной версией этого самолета, получившей название MV-22B, первый полет которой состоялся в апреле 1999 года. Скорость обновленного Osprey достигла 633 км./час, максимальная высота полета — 7 620 метров, а полезная нагрузка — почти 13 тонн. С начала 2000-го года четыре MV-22B проходили практические испытания на десантном вертолетоносце «Эссекс», а еще один был временно прикомандирован к 58-му авиакрылу, обеспечивающему выполнение спецопераций (авиабаза Киртленд, Нью-Мексико).
Авторитет конвертоплана подорвали две катастрофы и увеличившаяся стоимость. Первый «Оспрей» разбился в апреле 2000 года. Тогда погибли 19 военнослужащих. Причиной признали ошибку пилота. Второй — вариант для ВВС MV-22 — разбился в декабре, погибли 4 человека. Длившееся пять месяцев расследование показало, что имелись проблемы в гидравлической системе и программном обеспечении бортовых компьютеров.
Они возникали еще на предыдущем этапе испытаний, но военные, курирующие программу создания конвертоплана, об этом умалчивали. Мало того, они подписывали документы, в которых результаты испытаний откровенно «подправлялись». Пентагон не назвал имена этих офицеров, но сообщил, что они получили дисциплинарные взыскания.
Испытания были остановлены на 17 месяцев. За это время были внесены существенные поправки в конструкцию, вызвавшие ее удорожание. Если первоначально машина оценивалась в 40 млн. долларов, то после усовершенствования ее стоимость достигла 71 млн. долларов. Впрочем, фирмы-производители утверждают, что при крупносерийном производстве стоимость снизится до 58 млн. долларов.
В 2005 году V-22 «Оспрей» был принят на вооружения. Всего программа закупок предусматривает приобретение 410 конвертопланов, из которых 50 получат ВВС, а 360 — Корпус морской пехоты США. Общая стоимость контракта на производство этих машин составляет 50,5 млрд. долларов. Конгресс пока не утвердил такие расходы, но командование морской пехоты распорядилось готовить экипажи, чтобы, как только новые машины поступят на вооружение, сразу их задействовать. Пока компания «Боинг» получила заказ лишь на 11 серийных аппаратов стоимостью 817 млн. долларов.
Еще один контракт на 1 млрд. долларов заключен с «Белл Хеликоптер» на поставку комплектующих с длительным сроком изготовления для производства 16 конвертопланов V-22 до сентября 2009 года. 14 комплектов предназначены для производства модификации MV-22 для военно-морских сил, а 2 для CV-22 в варианте ВВС с поставкой в 2007 году.

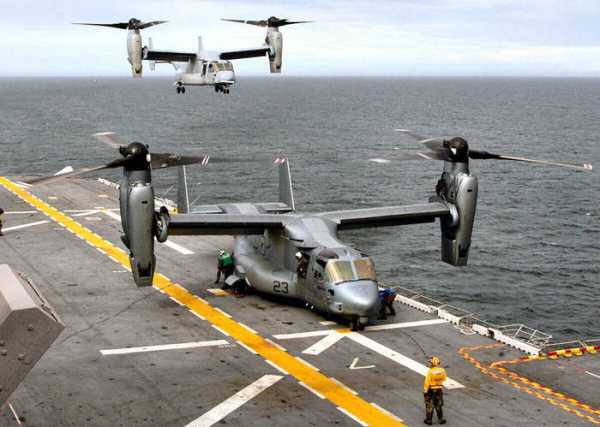

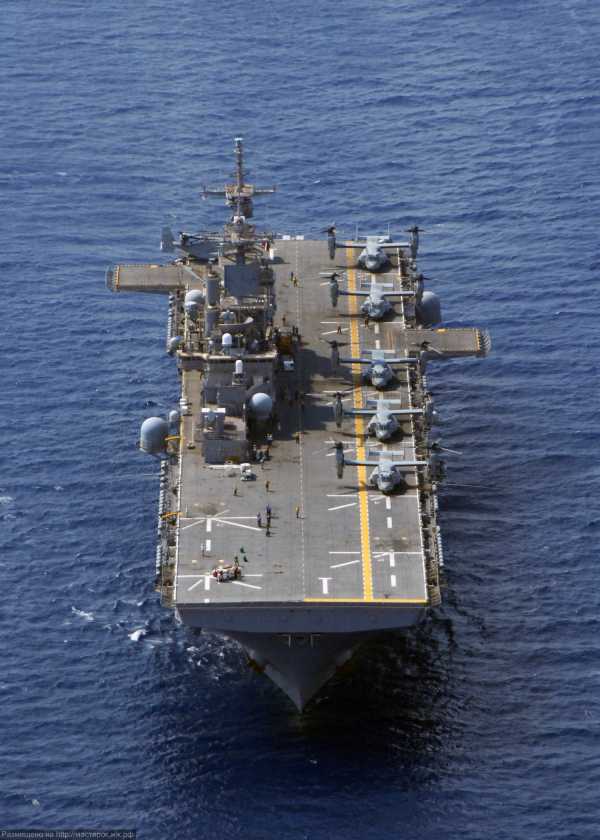

В 2005 году ВМС США получили первый штурмовой десантный корабль проекта LPD 17 «Сан-Антонио». Корабли этого класса в перспективы заменят целую линейку различных десантных средств и станут основой морских десантных соединений США. «Сан-Антонио» несет два специальных десантных катера на воздушной подушке, 17 плавающих бронетранспортеров и, самое главное, конвертопланы «Оспрей».
В марте 2006 года Пентагон получил первый боевой конвертоплан MV-22 Osprey.
Первое подразделение MV-22B должно стать боеготовым уже в мае 2007 года. В 2009 году встанут в строй CV-22 Block 10. В этом же году начнется разработка более совершенной модификации машины — MV-22 Block C, их поставки начнутся в 2012 году. За ним последует еще более совершенная модификация — Block 20. Всего корпус морской пехоты США планирует получить 360 машин MV-22, а ВВС — 20 СМ-22. Основное назначение конвертоплана — заброска групп специального назначения в глубокий тыл противника и обеспечение проведения их операций. Osprey стал первым в мире серийно производимым конвертопланом.

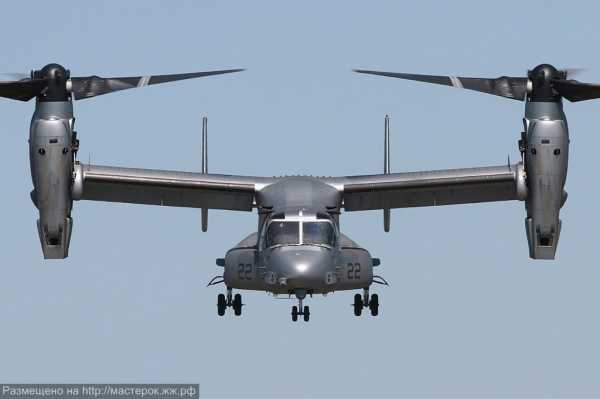

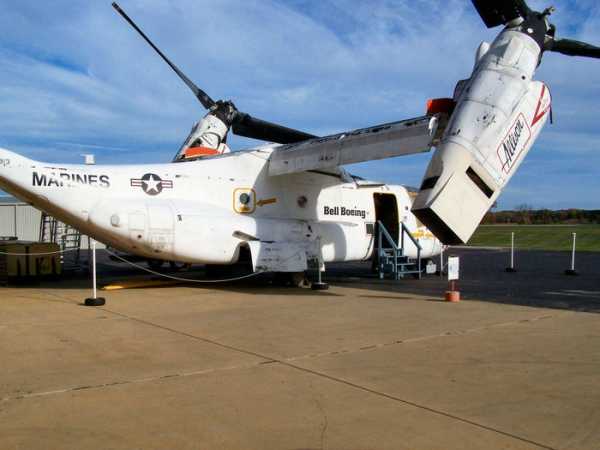

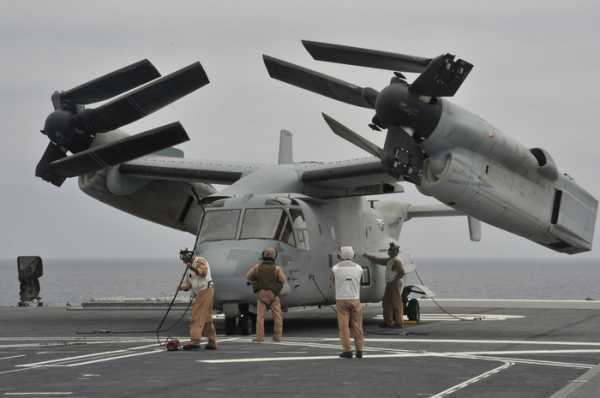

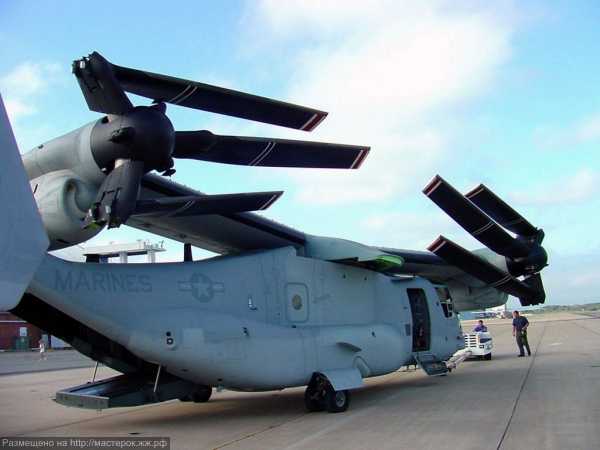

Поскольку конвертоплану придется базироваться на ограниченных по размеру площадках, складывающиеся винты и крылья уменьшают его ширину на земле до 5,3 м. Экипаж — 2 человека. В грузовом отсеке могут поместиться 24 десантника. В конструкции широко применены композитные материалы: углепластик, стеклопластик, эпоксидный клей — до 70% деталей. Таким образом удалось снизить массу конвертоплана на 25% по сравнению с цельнометаллическим. Из стеклопластика изготовлены винты диаметром 11,6 м.

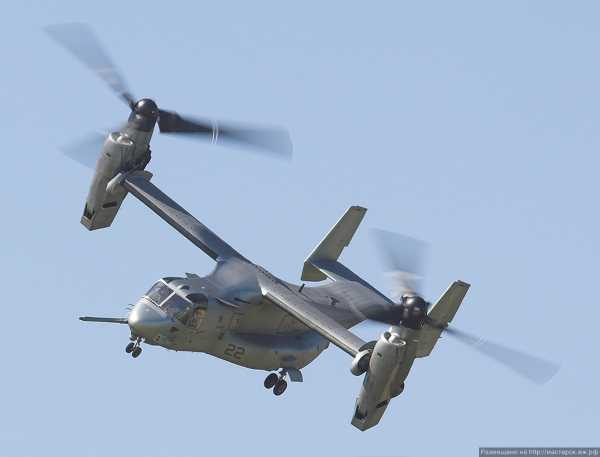

Два газотурбинных двигателя фирмы «Эллисон» мощностью по 4586 кВт (6150 л.с.) расположены на концах крыла и могут поворачиваться на 98 градусов. Ширина «Оспрея» с развернутым крылом — 25,78 м по концам лопастей. Длина фюзеляжа — 17,48 м. Высота по вертикальному стабилизатору — 5,38 м, при вертикально установленных двигателях — 6,73 м. Масса пустого конвертоплана без груза — 6374 кг. Масса груза на внешней подвеске — 9 тонн. Взлетная масса при вертикальном взлете — 21,5 т. Максимальная взлетная масса — 27,4 т. Скорость в самолетном режиме — 550 км/ч, в вертолетном — 185 км/ч. Максимальная скорость — 638 км/ч. Потолок — 7900 м. Радиус действия — 955 км.

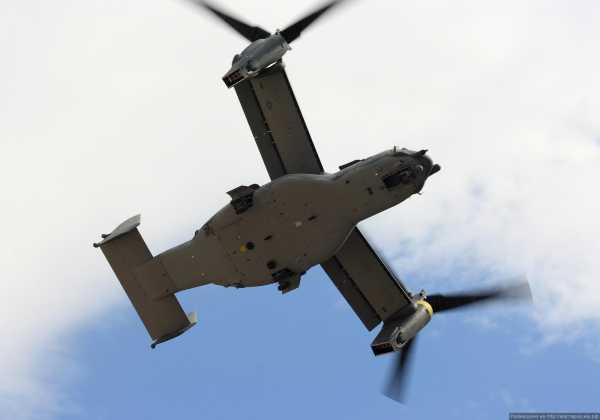

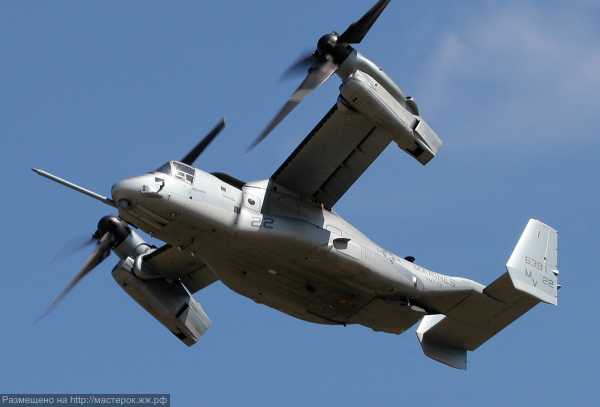

Самолет «Оспрей» выполнен по нормальной аэродинамической схеме с верхнерасположенным прямым крылом, двухкилевым хвостовым оперением и трехопорным шасси с передним колесом. Его планер имеет гибридную конструкцию: силовые элементы выполнены в основном из алюминия, а 40 проц.деталей — из композиционных материалов. В результате разработчикам удалось уменьшить массу ВТС на 1 000 кг, снизить его стоимость на 22 проц., сократить количество деталей на 36 проц., креплений — на 34 проц.
Силовая установка самолета включает два турбовинтовых двигателя АЕ1107С фирмы «Эллисон», установленных в поворотных гондолах на законцовках крыла. Характеристики двигателя приведены ниже. Двигатель имеет модульную конструкцию и оснащен полноправной электронно-цифровой системой автоматического управления FADEC с двойным резервированием, что обеспечивает высокий уровень надежности его работы. Для уменьшения ИК-заметности на обоих двигателях установлена система охлаждения выхлопных газов и экранирования горячих частей двигателя.
В гондоле двигателя находятся два редуктора. Один предназначен для передачи мощности на воздушный винт, другой (установлен по оси узла поворота гондолы) — для привода вала синхронизации, проходящего через редуктор центроплана, на котором расположены генераторы переменного тока.. В аварийных ситуациях и при проведении наземных проверок последний может приводиться вспомогательной силовой установкой. Во время штатной работы двигателей каждый из них передает свою мощность через редуктор на соответствующий винт, часть которой (около 380 кВт) отводится через вал на редуктор привода генераторов. В случае отказа одного из двигателей мощность исправного автоматически увеличивается до 5100 кВт. При этом создаваемая мощность распределяется следующим образом: около 3960 кВт идет на привод воздушных винтов и до 1100 кВт — на привод генераторов и источников питания самолетных систем. При отказе обоих двигателей начинает функционировать вспомогательная силовая установка, которая в течение 30 мин может приводить во вращение оба винта с оборотами на 30 проц. меньше номинального режима.
Кликабельно
Топливная система включает четыре группы баков, размещающихся в спонсонах фюзеляжа и консолях крыла. В непосредственной близости от гондол, а также в передних и в заднем правом спонсонах находятся расходные баки. Кроме того, два дополнительных бака могут быть установлены в грузовом отсеке. Модификации MV-22 и CV-22 отличаются количеством ТЕ и общим объемом топливной системы. Все баки имеют конструкцию, обеспечивающую отсутствие утечки топлива при попадании пуль калибра до 12,7 мм и падении с высоты до 20 м. На борту самолета установлена система генерирования насыщенного азотом воздуха OBIGGS (Onboard Inert Gas Generating System), газовая смесь из которой нагнетается в крыльевые баки и ТБ спонсонов по мере выработки топлива, вытесняя из них пары керосина.
Двигатели потребляют топливо из расходных баков, в которые оно нагнетается сначала из дополнительных баков, затем из передних спонсонов, крыльевых топливных емкостей и в последнюю очередь из заднего правого спонсона. Процесс выработки топлива полностью автоматизирован, но при необходимости экипаж может вмешиваться в него. В случае отказа одного из двигателей автоматика обеспечивает работающий топливом из ТБ, установленный на противоположной консоли крыла. Баки соединяются высокопрочными топливопроводами, снабженными автоматическими клапанами. Заправка топливной системы может осуществляться закрытым способом — под давлением через горловину бака заднего правого спонсона, и открытым — через горловины каждого бака. При необходимости топливо из всех баков, кроме расходного, может быть сброшено со скоростью 400 кг/мин.

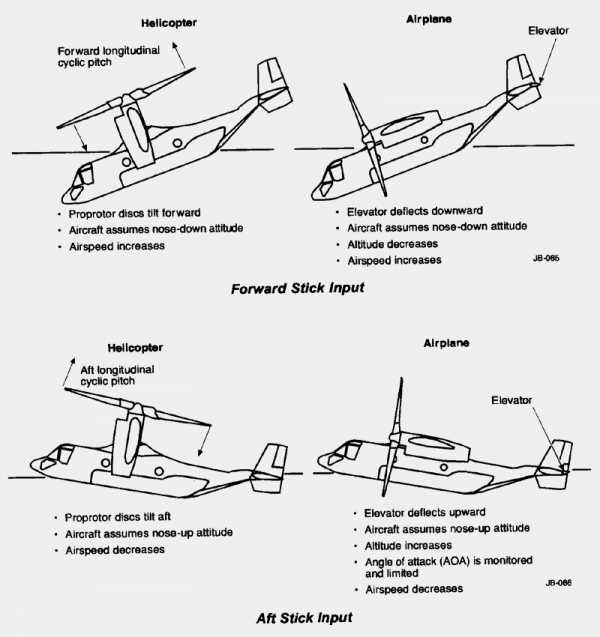

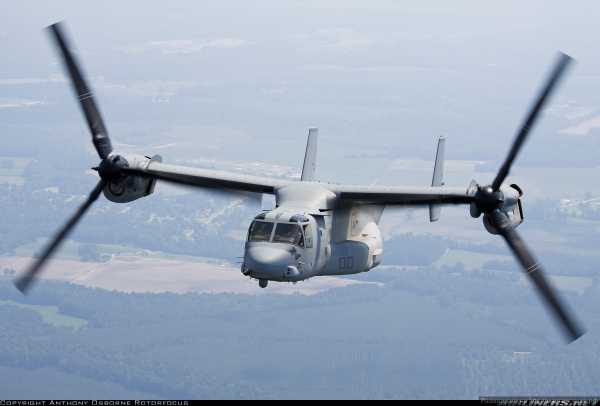

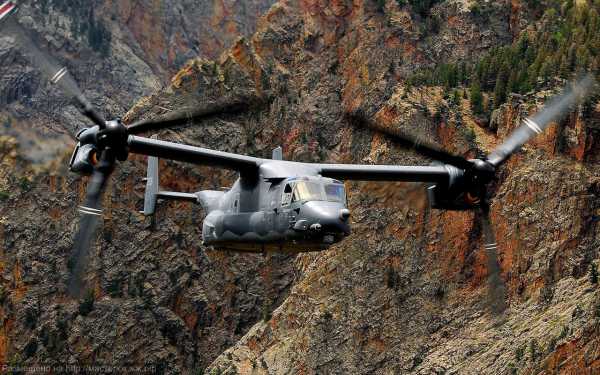

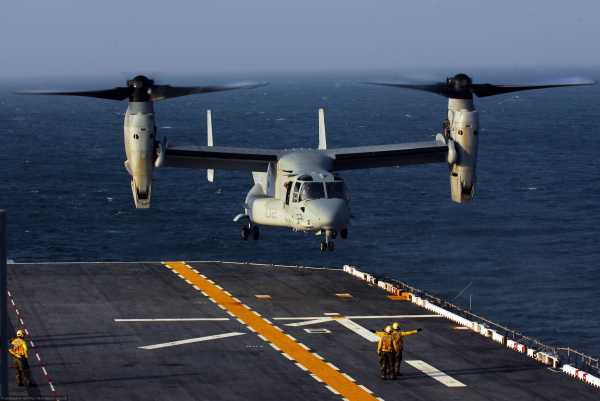

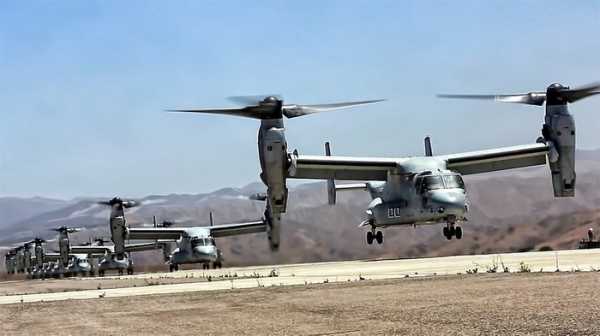

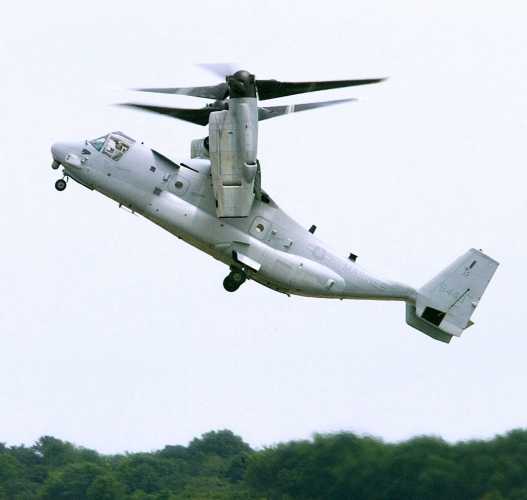

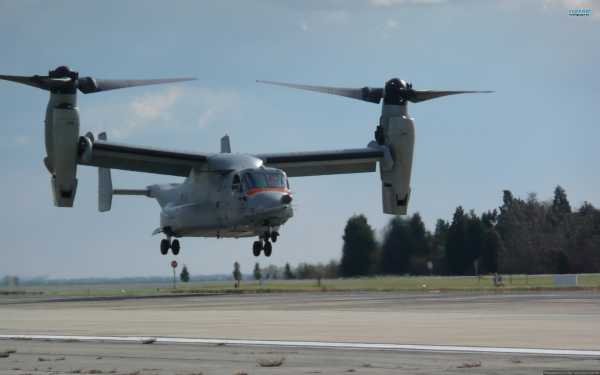

Переход с режима вертикального взлета и висения на режим горизонтального полета занимает 12 с. При взлете гондолы развернуты вертикально, подъемная сила и управляющие моменты создаются благодаря изменению тяги двигателей и шага винтов. При увеличении скорости горизонтального полета до 180 — 200 км/ч подъемная сила и управляющие моменты обеспечиваются набегающим потоком воздуха на аэродинамические поверхности, после чего гондолы фиксируются в горизонтальном положении.
На V-22 установлен навигационный комплекс, включающий следующую аппаратуру: инерциально-навигационную систему (ИНС), радиосистему ближнего привода и обеспечения посадки ARN-147, авиационный радиокомпас ADF (Automatic Direction Finder), радиовысотомер, систему воздушных сигналов и другие датчики. Малогабаритная типовая ИНС LWINS (Lightweighf Inertial Navigation System) обеспечивает навигационный комплекс данными о параметрах движения ЛА (скорость, ускорение, высота, магнитный и истинный курс и т. п.). Система ближнего привода AN/ARN-147 выдает все необходимые данные для осуществления взлета и посадки ВТС в нормальных погодных условиях, а во взаимодействии с наземными системами обеспечивает инструментальную посадку в сложных метеоусловиях и ночью, а также принимает маркерные сигналы.
Клкиабельно

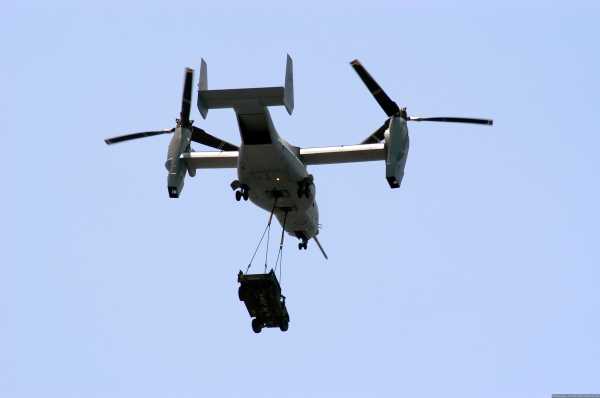

V-22 может перевозить грузы как на внешней подвеске, так и в грузовом отсеке. Для этого на внешней подвеске имеются два выдвижных крюка, на каждом из которых самолет может нести до 4 500 кг, а при подвешивании груза сразу на два крюка его грузоподъемность составляет 6 800 кг. Грузовой отсек может быть оснащен разнообразными вспомогательными устройствами для транспортировки грузов или личного состава. В стандартной конфигурации кабина оборудована местами для 24 морских пехотинцев в полном снаряжении. Кресла имеют три удерживающих ремня и один ограничитель для рук. При перевозке грузов в кабине общим объемом 21 м3 могут размещаться контейнеры размером 170х166х625 см. Грузовой отсек рассчитан на груз массой 9 000 кг. При выполнении задачи поиска и спасения в нем на съемной балке устанавливается лебедка с тросом длиной 76 м (максимальная нагрузка на него около 270 кг при перегрузке 2,5 g, скорость подъема 0,13 — 1,37 м/с).
Основным назначением ВТС MV-22 является воздушная переброска личного состава и грузов подразделений МП США при проведении морских десантных операций. Применение этого самолета значительно повышает мобильность перевозок, сокращает время высадки и снижает требования к району десантирования, а также приводит к уменьшению числа потерь при преодолении ПВО противника. Благодаря большей дальности и скорости полета MV-22 по сравнению с имеющимися на вооружении МП транспортно-десантными вертолетами СП-46 и СН-53 при проведении морской десантной операции десантные корабли могут располагаться на большем расстоянии от береговой линии.
Текущими планами командования ВВС намечено принять на вооружение ССО самолеты СV-22 «Оспрей», которые должны заменить весь парк вертолетов МH-600 и MH-53J, устаревшие самолеты МС-130Е «Комбат Тэлон-1» и часть самолетов-заправщиков MH-130P/N. По оценкам американских военных экспертов, боевой радиус этого ВТС с полезной нагрузкой, включающей 18 полностью экипированных военнослужащих, составит 930 км. Расчетный профиль полета: короткий взлет, полет до цели на оптимальной высоте с крейсерской скоростью (480 км/ч), зависание над ней в течение 15 мин, полет к месту базирования на крейсерской скорости и высоте, а также вертикальная посадка со стандартным резервным остатком топлива. Более высокая, по сравнению с вертолетами, скорость полета позволит использовать в качестве штатных заправщиков самолеты КС-10А и КС-135. Перегоночная дальность полета с одной дозаправкой в воздухе, по оценке экспертов, составит 4 900 км.
БРЭО самолета CV-22 будет дополнительно включать многофункциональную РЛС AN/APQ-174D, обеспечивающую выполнение полетов на предельно малых высотах с огибанием рельефа местности, а также перспективную объединенную систему радиоэлектронного противодействия SIRCM (Suite of Integrated Radio Countermeasures), помехозащищенные системы связи и передачи информации в реальном масштабе времени. Кроме того, для более эффективного взаимодействия с наземными подразделениями ССО самолет намечено оборудовать терминалом распределения информации — MATT (Multimission Advanced Tactical Terminal), на индикаторе которого на фоне цифровой карты местности отображается местоположение военнослужащих, оснащенных персональными навигационными системами, использующими данные КРНС NAVSTAR.
Рассматривается возможность размещения на самолете различного вооружения, в том числе автоматической пушки на турельной установке в носовой части фюзеляжа, и его оснащения УР класса (на подфюзеляжных узлах подвески вооружения).И все таки, бытует мнение, что конвертоплан это НЕДОСАМОЛЕТ и НЕДОВЕРТОЛЕТ со всеми минусами вытекающими из этих утверждений.
1. Очень дорогой аппарат.
2. Технически очень сложный. Вот что бывает когда накрывается механизм синхронизации.
3. Грузоподъёмность меньше Ми26, скорость, правда, больше, чем у вертолётов, но меньше транспортных самолётов. Манёвренность при таких винтах не думаю, что достаточная, чтоб уклоняться от обстрела из ДШК
Американская сторона заверяет, что причиной крушений «Оспри» в Марокко в апреле и во Флориде в июне текущего года стал человеческий фактор и случившееся никак не связано с конструктивными недостатками этих аппаратов. Премьер-министр Японии Ёсихико Нода в свою очередь заявил, что у его страны нет выбора о размещении конвертопланов на своей территории. «Этот вопрос находится в компетенции США, — заявил Нода, ссылаясь на двусторонние соглашения между Токио и Вашингтоном. Тем не менее руководство обеих стран договорилось не начинать полеты «Оспри» над Японией до завершения расследования причин прошлых инцидентов.
Для транспортировки в глубоком тылу лучше самолеты использовать — там то аэродромы найти не проблема. А для десанта/транспортировки на переднем крае не годится против сколь нибудь серьезного противника. Очень узка область применения — как например наши экранопланы — очень интересные машины, но не нашедшие своей ниши.
Двигатели размещенных как мишени в тире. Как он отреагирует на попадание в него банальной пули от крупнокалиберного пулемета? Про 30мм калибр я уж не спрашиваю:) Я бы не хотел оказаться на месте проверяющего его прочность:)
Хотя конечно, все это субъективные мнения. А вы как думаете ? Может действительно, американцы единственные смогли довести до серии столь сложный технический проект и многим попросту он не по уму и не по карману ?
