Коллиматорный прицел во второй мировой – Коллиматорный прицел во второй мировой войне. Коллиматорный прицел

Коллиматорный прицел во второй мировой войне. Коллиматорный прицел

Очередная часть из цикла про коллиматорные прицелы моего приятеля http://solikama.livejournal.com

Советский Союз был одной из стран в которой успешно разрабатывали, совершенствовали коллиматорные прицелы и принимали их на вооружение. В первую очередь коллиматоры брались на вооружение в авиации, затем артиллерии: устанавливались на минометы, с середины 20-го века и на гаубицы, а так же применялись в зенитных установках.

Авиация.
Одним из первых авиационных коллиматорных прицелов был прицел ПАК-1.

ПАК-1 на истребителе И-16, 1936г.

Который устанавливался на штурмовиках Ил-2.

Прицельная сетка ПБП-1 подсвеченная красным светодиодом, в оригинале лампой накаливания и соответственно должна быть желтого цвета.

Позже разрабатывались другие КП, но принципиальная схема авиационного прицела осталась прежней.

Артиллерия.

Следующая область военного применения коллиматорных прицелов — артиллерия, изначально в 30-40 годах коллиматоры применялись в минометных прицелах, это были: МП-82,МП-41
Прицела МП-82

Коллиматор расположен на вращающейся крышке угломерного механизма.
Таким образом, коллиматор, угломерный механизм и прицел представляют собой одно целое. Коллиматор и угломерный механизм, вместе взятые, представляют собой упрощенную панораму, которая служит для наводки миномета в цель.
Коллиматор служит для визирования в точку наводки. Состоит он из объектива, склеенного из двух линз 1 и 1а. В фокусе объектива установлена плоско-параллельная пластинка 2 со световой щелью. Световая щель представляет собою прорезь в слое серебра, покрывающем плоскость пластинки со стороны объектива шириной 0,05 мм.
Вид коллиматора

Прицел МП-41

Позже коллиматорные прицелы на минометах заменили оптическими, которые были более удобны.
В середине 20-го века к артиллерийским панорамным прицелам добавили коллиматорный.
Прицел К-1

Орудийный коллиматор К-1 предназначен для горизонтальной наводки орудия (миномета) при отсутствии естественных удаленных точек наводки, а также в условиях плохой видимости их. К-1 применяется для орудий наземной артиллерии и минометов. Каждому орудию (миномету) придается один К-1. К-1 может применяться только совместно с панорамой ПГ-1 на орудиях и с прицелами МП-46М или МПМ-44М на минометах. При работе с К-1 днем для подсветки сетки используется естественное освещение, а в условиях плохой видимости аккумуляторная батарея.

Зенитные установки.
В конце 30-х годов 20-го века военные конструкторы пришли к выводу, что в скорострельных малокалиберных зенитных установках целесообразно раккурсные прицелы заменять на коллиматорные, однако

kiddyclub.ru

Коллиматорный прицел во второй мировой войне. Коллиматоры открытого типа

— прим.ред.), в 1995г. узнал из журнала Soldier of Fortune. Это был прицел Holodot от фирмы BoNaSo Trading Ltd . Жутко любопытно было и очень хотелось попробовать. Но все, кого спрашивал о нем, лишь пожимали плечами.

Позже, обучаясь на спецфакультете, нам показали коллиматорный прицел в симбиозе с ПП-90 — что-то похожее на то, что изображено на фото ниже)

Не помню как он назывался, возможно это был ПСК-8 или ПОТ

Итак, что же такое коллиматор?

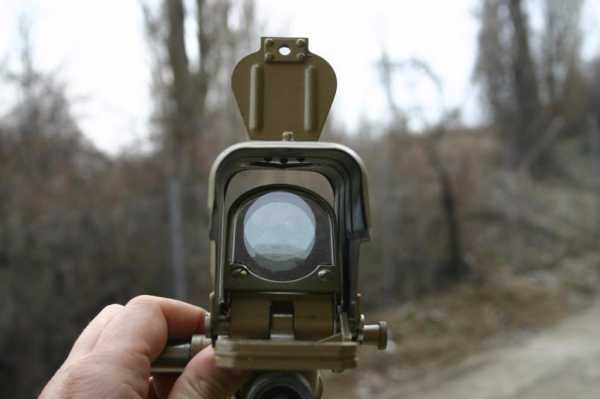

Вот наверное первый советский коллиматор, для стрелкового оружия «Светлячок»

Коллиматор (от collimo, искажение правильного лат. collineo — направляю по прямой линии) — устройство для получения параллельных пучков лучей света или частиц.

Коллиматорные прицельные системы — это системы, использующие коллиматор для построения изображения прицельной метки, спроецированного в бесконечность. В действительности в прицеле лучи света от источника отражаются линзой коллиматора в глаз стрелка параллельным потоком. В результате этого глаз стрелка не обязательно должен находиться на оптической оси прицела, главное, чтобы он находился в пределах проекции линзы прицела вдоль этой оси. При поперечных перемещениях глаза прицельная метка с точки зрения наблюдателя перемещается по линзе прицела, оставаясь на точке прицеливания вне зависимости от положения глаза наблюдателя относительно прицела.

Коллиматорный прицел позволяет вести стрельбу, держа оба глаза открытыми, при этом поле зрения не уменьшается и у стрелка есть возможность своевременно реагировать на изменение окружающей обстановки.

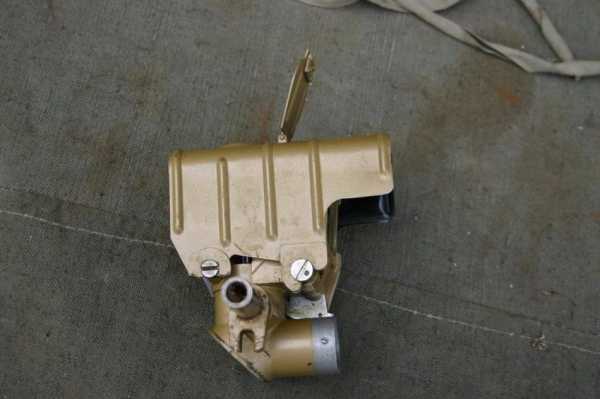

Вот он же с другим прицелом, для военных «Вьюга-45-2»

Коллиматорный прицел обеспечивает более высокую скорость прицеливания, чем традиционные прицельные приспособления (мушка/целик) т.к. при прицеливании нужно совмещать всего лишь — красную светящуюся метку, видимую в окуляре и саму цель, при этом глаз аккомодируется на расстоянии до цели (в механических прицелах — обычно на мушку, целик и цель видны не в фокусе).

Коллиматорные прицелы бывают открытые и закрытые. Существует/существовала нечеткость терминологии на этот счет. Изначально закрытыми прицелами именовались прицелы, которые не имели прозрачной линзы, а только проецировали в глаз стрелка прицельную метку. Цель в окуляре не отображалась, прицеливание осуществлялось бинокулярно при наблюдении одним глазом прицельной метки, а другим — цели, в мозгу стрелка происходило характерное для бинокулярного зрения совмещение изображений от обоих глаз.

Примерно это выглядело так.

В настоящее время такие прицелы практически вышли из употребления.

Современные коллиматорные прицелы имеют оптическую схему, сквозь которую стрелок наблюдает цель, и при этом она же отражает в его глаз изображение прицельной метки, по старой классификации все такие прицелы назывались открытыми.

Сейчас закрытым коллиматорным прицелом именуется прицел, у которого источник освещения, формирующий метку, находится в закрытом (обычно цилиндрическом, герметичном) корпусе, при этом, кроме передней линзы коллиматора , имеется закрывающая корпус сзади линза окуляра.

Открытый коллиматорный прицел имеет только переднюю линзу в оправе, источник света находится открыто на основании прицела.

История развития коллиматорных прицелов

Говард Грабб был главой семейной фирмы Grubb Telescope Company , основанной его отцом, которая делала большие телескопы, средства управления телескопами и другие оптические приборы. Он также известен своей работой по совершенствованию перископов и изобретением

коллиматорного прицела .

Говард Грабб (28 июля 1844 — 16 сентября 1931), Дублин, Ирландия, конструктор оптических приборов.

В 1900г. Грабб изобрел коллиматорный прицел . В дальнейшем этот тип прицелов начал использоваться на всех видах оружия от стрелкового, до истребителей и артиллерии.

В 1901г. Говард Грабб создал компактный вариант коллиматорного прицела , подходящего для ручного огнестрельного оружия и небольших устройств. Прицел был модернизирован, освещение прицельной марки было улучшено путем размещения осветителя на его лицевой стороне сверху, в результате попадающий свет отражался от передающего зеркала, а затем от вогнутого стекла в глаз наблюдателю.

Коллиматорный прицел Грабба стал применяться на охотничьем оружии и завоевал популярность. также в 1901г.

Типы колиматорных прицелов

Изначально коллиматорные прицелы стали использовать в авиации, применяя их на истребителях.

Впервые их применили в 1918 году на истребителях

Albatros D.V и Fokker Dr.1. Прицелы были производства фирмы Optische Anstalt Oigee , изготовленные по патенту Грабба,

rooled.ru

Коллиматор во время второй мировой. Коллиматорный прицел

Условно прицелы для охоты можно разделить на две категории: чисто механические устройства и приспособления, основанные на эффектах в оптическом стекле — призмах и линзах. К первой относятся открытые и диоптрические, ко второй — коллиматорные и оптические прицелы. Последние из-за огромного видового разнообразия заслуживают отдельного рассмотрения, только основных типов сеток насчитывается добрый десяток.

Коллиматорные прицелы, несмотря на достаточную сложность этих приборов, с открытыми приспособлениями роднит область применения, охватывающая короткие дистанции стрельбы, в частности, на загонных охотах. Здесь также нет увеличения изображения, регулировки его кратности, диоптрической подстройки под особенности зрения, что свойственно большинству оптических прицелов. Но широкое поле, отсутствие параллакса, возможность менять угол обзора делают их отличным вариантом для стрельбы по движущимся целям.

Коллиматоры делятся на пассивные, не требующие источника питания, и активные, у которых прицельная марка в виде яркой точки дополнительно подсвечивается и не зависит от уровня внешней освещенности. Для прицеливания достаточно совместить ее с мишенью, при этом угол зрения совершенно не важен, главное — не терять из вида цель.

При смещении зрачка прицельная марка визуально также смещается, в реальности оставаясь на точке прицеливания. Что делает выстрел точным даже при внезапном появлении животного и стрельбе навскидку без корректной вкладки.

Коллиматоры бывают открытого и закрытого типов. У открытого только одна линза, а источник света расположен в основании.

Их характеризует отличный обзор, малые вес и габариты, не нарушающие развесовки оружия.

Особой разновидностью открытых коллиматоров являются голографические прицелы, в которых в роли марки выступает голограмма, расположенная на специальном отражателе.

При более высокой точности данных устройств они подвержены своеобразной «засветке» изображения от ярких источников освещения. К тому же стоят изрядно больше собратьев.

В закрытом коллиматоре формирующий метку источник света находится в герметичном корпусе и, кроме передней линзы, имеется еще и окуляр.

Среди основных достоинств — способность противостоять воздействию окружающей среды. Дорогие приборы известных производителей изначально предназначены для суровых условий эксплуатации.

Изображение у всех трех типов коллиматоров также формируется по-разному.

В последние годы возможности коллиматорных прицелов еще больше расширились. Так, появились приборы с переменной кратностью увеличения, как правило, 1-4х. В базовом режиме они выступают в своей обычной роли, при изменении кратности превращаются в оптический прицел-загонник. Некоторые модели могут работать с ночными монокулярами, что приближает их возможности к значительно более дорогим ПНВ.

Ему уже не одна сотня лет, но окончательно свои позиции комбинация из целика и мушки сдавать не собирается. В самом простом варианте целик неподвижен, да и мушка не поддается регулировке. В основном подобные устройства сохранились на гладокоствольном оружии и вполне успешно применяются для стрельбы на короткие дистанции. Рамочные прицелы как более продвинутая версия позволяют ступенчато или плавно регулировать угол прицеливания для дальних дистанций, которые разбиты на сектора в сотнях метров.

1. Колодка прицела. 2. Сектор. 3. Прицельная планка

По понятным причинам секторные прицелы нашли основное применение на нарезном оружии, в том числе армейских образцах.

Сама технология прицеливания предельно проста и интуитивно понятна, однако подразумевает жесткие требования к состоянию зрения и вообще к «физике» охотника: одно дело удержать на цели оптическую марку и совсем другое — удерживать на точке прицеливания расположенную строго по центру прорези целика мушку.

На рисунке изображен способ прицеливания «в яблочко» мишени, существует еще и вариант «под яблочко», но применяется он в основном для пистолетов и его особенности обусловлены чисто военным применением личного оружия.

Максимально упрощенной версией открытых приспособлений является прицельная планка. Наиболее популярна она на дробовиках, предназначенных в основном для стрельбы влет, когда почти невозможно уверенно совместить мушку с прорезью прицела. В данном же случае сама плоскость планки задает линию прицеливания и позволяет уверенно работать с выбором упреждения.

В основном встречаются монолитные и вентилируемые прицельные планки. Последние являются, скорее, данью моде, поскольку обеспечивают оружию более привлекательный вид.

Быстрое охлаждение необходимо, когда приходится делать подряд множество выстрелов, скажем, для стендовой стрельбы. В охотничьей практике красивые фигурные прорези служат только дополнительным грязесборщиком, которых на оружии и без того хватает. Сами планки бывают плоские и с желобком, узкие и широкие (в основном на спортивных ружьях).

Классическая мушка у открытых прицельных приспособлений в последние годы нередко заменяется оптоволоконным конструкциями. Их светособирающие свойства позволяют стрелку максимально быстро концентрировать внимание, к тому же они высококонтрастны и дают дополнительные плюсы в условиях низкой освещенности.

Главный недостаток — невысокая механическая прочность, а у ружей, изначально для них не предназначенных, еще и н

rooled.ru

Игры / картинки, гифки, прикольные комиксы, интересные статьи по теме.

Итак дорогие друзья, давайте поговорим о… нацизме? Нет! Отвечу я вам. Не о нацизме, а о Гитлере, и то чего он ненавидел и чего добивался. Для тех кто плохо знает расскажу вам причины начала второй мировой войны. Как любой из нас живущий в россии имеет в своей стране приезжих, гасторбайтеров, людей которые размешивают чистую нацию своим присутствием, в нашей стране — это хачи. В италии — это арабы, в америке — это мексиканцы, в великобритании — это прочие мусульмани. Когда Гитлер рос, он хотел поступить в художественную академию, его туда не взяли потому что руководство было из.. кого? верно.. евреев. На первой мировой войне, в которой он участвовал, его командиром был то же еврей, да же врач который перед смертью осматривал его мать и который дал заключение что она была уже тяжело больна то же был евреем. В те времена в германии (1920), не только Гитлер не мог терпеть евреев, потому что они были не только в политике, культуре, правительстве, образование, они были везде. Мало кто знает что в те времена, германский народ был в нищете, пока все рабочие места и другие посты занимали евреи. Германский чистокровный народ, волялся в грязи у голоде у ног евреев. И Гитлер увидев такое положение в стране, стал единственным человеком, чья идея зародившееся в его голова — стала очистить германский народ от поголовного нашествия евреев. И вот так идея которая поселилась в его голове долго жила.. жила около 20 лет пока он шёл к власти, но от части согласитесь, что его целью была помощь германскому народу. Он единственный кто не стал закрывать глаза на то, что чистокровных германцев смешивали с другими расами. И к чему я всё это говорю друзья. Я не призываю ни к чему, но чертовски могу понять Гитлера и его причины такой агрессии к евреям. Потому что я вижу что творится в нашей стране, я вижу по всюду этих чурок. И я как и многие тут со мной согласились бы, что если бы в России появился Гитлер #2 который бы искоренил положение дел сейчас, то многие бы как и германские люди бы пошли бы за ним.

joyreactor.cc

Коллиматор во время второй мировой. Коллиматорные прицелы

Пыль – бич современных электронных приборов: оседая на механических деталях, электронных платах и т. д., пыль создает трудности в работе техники, что приводит к ее быстрому износу и полному выходу из эксплуатации. Что касается портативных компьютеров, пыль – это главная причина снижения работоспособности, перегрева устройства. Как очистить лэптоп от пыли, и какие узлы оборудования больше всего нуждаются в чистке – читайте ниже.

Опытные пользователи электронной техники давно знают, что очистка и продувка оборудования от пыли – это обязательные мероприятия по поддержанию ноутбука в рабочем состоянии. В среднем, от пыли лэптоп нужно чистить каждые полгода. В некоторых случаях, проводить мероприятия по очистке нужно чаще. Например, если программа начинает “подвисать” без видимых на то причин. Частота чисток зависит от количества пылесборников в помещении, качества уборки.

Как часто нужно проводить чистку своего ноутбука вы поймете, как только разберете технику: количество пыли подскажет стоит ли увеличивать или сокращать интервал между чистками.

Вскрывать технику, при этом, необходимо лишь после истечения гарантийного срока. Иначе, в случае поломок, в гарантийном ремонте ноутбука вам будет отказано.

Для того, чтобы почистить ноутбук от пыли нужно :

1. Отключить прибор от питания, и извлечь аккумулятор. В зависимости от модели извлечь батарею можно будет либо, открутив болты, либо нажав специальную защелку (например, как на лэптопе Asus X51RL). Поддеть защелку можно как вручную, так и с помощью отвертки.
2. Снять с прибора заднюю крышку. Для этого нужно открутить все винты, удерживающие крышку от демонтажа (не забывайте про болты в районе аккумуляторной батареи). Сделать это, например, как на лэптопе Асус, можно при помощи отвертки с крестообразным шлицем.
3. Демонтировать клавиатуру (если кулер находится в передней части ноутбука, например как у Леново G780). В большинстве современных лэптопов клавиатура удерживается специальными пластиковыми замками. Нажав их, можно поддеть клавиатуру пинцетом, отключить шлейф, и демонтировать ее.
4. Отключить все шлейфы (с помощью плоской отвертки), открутить болты металлической накладки, и демонтировать ее.

Очистить элементы от пыли можно пылесосом на малой мощности или кисточкой с мягким ворсом. При этом, особое внимание следует уделить кулеру и выходным вентиляционным шахтам в корпусе вокруг него.

Не стоит забывать о USB портах и CD-роме устройства: очистить их можно с помощью ушных палочек или баллона со сжатым воздухом.

kiddyclub.ru

Коллиматорный прицел во второй мировой. Коллиматорные прицелы: принцип работы, настройка, эксплуатация

Коллиматорные прицелы открытого типа — это одна из самых последних разработок в области ручного стрелкового оружия, наделившая персональное вооружение охотника или солдата совершенно новыми возможностями, отличными от классических устройств. Само изобретение не ново, корнями оно уходит еще в Первую Мировую войну, когда на пулеметы стали устанавливать крупные кольцевые прицелы, позволявшие оператору оружия не отвлекаться на совмещение 3 линий визирования, а именно: близко расположенного целика, отдаленной мушки и непосредственно цели.

Стрелку стало достаточно совместить кольцевой прицел с целью и открыть огонь. Точность для пулеметного вооружения считалась более, чем достаточной, ведь повысилась скорость наведения.

«Настоящие» коллиматоры появились уже во Второй Мировой войне на бортах истребителей. Как и современные, они представляли собой линзу, проецирующую прицельную марку в бесконечность, пилоту достаточно было находится на оси прицеливания и направить марку на противника, что бы эффективно поразить его.

Как и в мире ручного-стрелкового оружия такие приборы быстро вытеснили телескопические прицелы там, где требовалась скорость, а не увеличение.

Как уже писалось выше, открытая структура таких приборов наделила владельца высочайшей точностью против динамических целей на малых и средних дистанциях стрельбы. Самое главное преимущество такой конструкции — это компактность и не ограниченное поле зрения. Оно достигается отсутствием громоздкого корпуса, одной видимой стрелку линзой и тонким ободком, не мешающим быстрому фокусированию на цели. Эти оптические инструменты самая наглядная иллюстрация поговорки «Пришел, увидел, победил».

Преимущества открытой архитектуры

• Отсутствие фиксированного расстояния от глаза.
• Не ограниченное поле зрения.
• Значительно увеличивают точность стрельбы.
• Позволяют эффективно поражать цели даже без должного опыта.
• Обеспечивают эффективную стрельбу при любом освещении, если стрелок видит цель.
• Малый вес.
• Небольшие габариты.
• Быстрое прицеливание двумя открытыми глазами.
• Возможность эффективного использования на ружейных прицельных планках.
• Возможность использования как дополнительное прицельное приспособление вкупе со стандартным прицелом.

Компания Hakko не могла игнорировать перспективность таких приборов на охоте или в условиях быстро меняющейся тактической обстановке современного поля боя и активно занялась их разработкой.

Первой моделью в линейке коллиматорных прицелов стал появившийся в 1996 году BED-20.

Этот прибор был разработан как специализированное оптическое устройство для гладкоствольного оружия. Основными требованиями, которым он должен был отвечать являлись: максимально возможное поле зрения, легкая установка на оружие и прочность конструкции, обеспечивающая переносимость отдачи ружей 10 и 12 калибров. Дабы обеспечить выполнение этих требований был подобран размер и форма линзы, материал изготовления и точность обработки и сопряжения всех деталей. Качество материалов и высокий уровень производства были поставлены во главу угла. Это дало изделию необходимую стойкость к отдаче и возможность выполнять функции, которые требовали перспективные заказчики-охотники. Главной отличительной деталью, которая по сей день ост

kiddyclub.ru

Коллиматорные прицелы. СССР. — Убежище №8 — выживание, история, обучение и тактика

Очередная часть из цикла про коллиматорные прицелы моего приятеля http://solikama.livejournal.com

Советский Союз был одной из стран в которой успешно разрабатывали, совершенствовали коллиматорные прицелы и принимали их на вооружение. В первую очередь коллиматоры брались на вооружение в авиации, затем артиллерии: устанавливались на минометы, с середины 20-го века и на гаубицы, а так же применялись в зенитных установках.

Авиация.
Одним из первых авиационных коллиматорных прицелов был прицел ПАК-1.

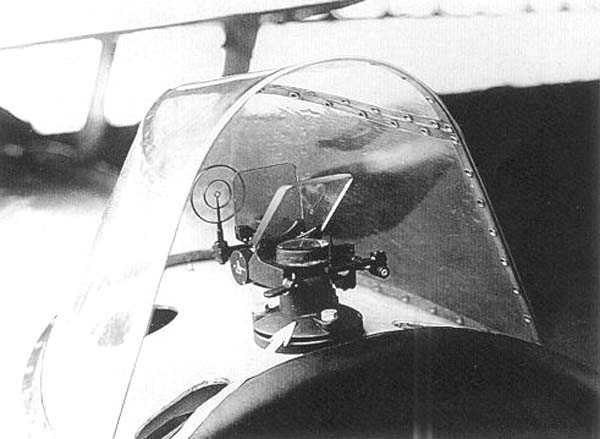

ПАК-1 на истребителе И-16, 1936г.

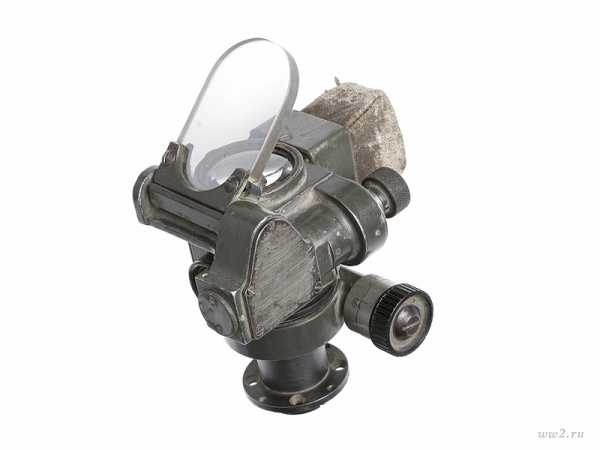

Дальше появился прицел ПБП-1.

Который устанавливался на штурмовиках Ил-2.

Прицельная сетка ПБП-1 подсвеченная красным светодиодом, в оригинале лампой накаливания и соответственно должна быть желтого цвета.

Позже разрабатывались другие КП, но принципиальная схема авиационного прицела осталась прежней.

Артиллерия.

Следующая область военного применения коллиматорных прицелов — артиллерия, изначально в 30-40 годах коллиматоры применялись в минометных прицелах, это были: МП-82,МП-41
Прицела МП-82

Коллиматор расположен на вращающейся крышке угломерного механизма.
Таким образом , коллиматор, угломерный механизм и прицел представляют собой одно целое. Коллиматор и угломерный механизм, вместе взятые, представляют собой упрощенную панораму, которая служит для наводки миномета в цель.

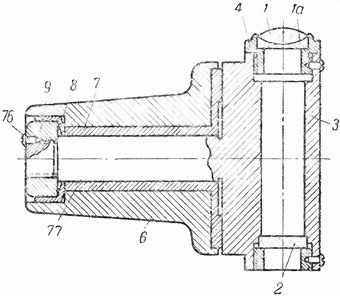

Коллиматор служит для визирования в точку наводки. Состоит он из объектива, склеенного из двух линз 1 и 1а. В фокусе объектива установлена плоско-параллельная пластинка 2 со световой щелью. Световая щель представляет собою прорезь в слое серебра, покрывающем плоскость пластинки со стороны объектива шириной 0,05 мм.
Вид коллиматора

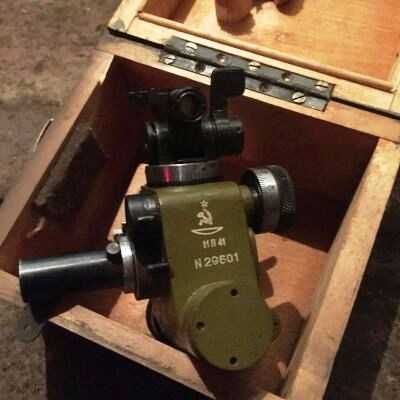

Прицел МП-41

Позже коллиматорные прицелы на минометах заменили оптическими, которые были более удобны.
В середине 20-го века к артиллерийским панорамным прицелам добавили коллиматорный.

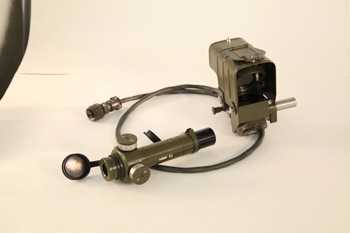

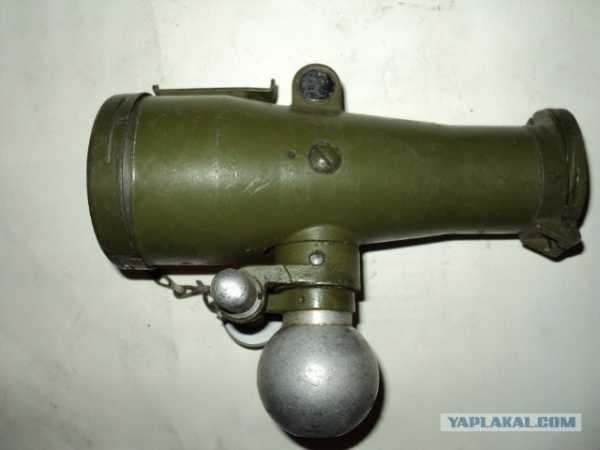

Прицел К-1

Орудийный коллиматор К-1 предназначен для горизонтальной наводки орудия (миномета) при отсутствии естественных удаленных точек наводки, а также в условиях плохой видимости их. К-1 применяется для орудий наземной артиллерии и минометов. Каждому орудию (миномету) придается один К-1. К-1 может применяться только совместно с панорамой ПГ-1 на орудиях и с прицелами МП-46М или МПМ-44М на минометах. При работе с К-1 днем для подсветки сетки используется естественное освещение, а в условиях плохой видимости аккумуляторная батарея.

Зенитные установки.
В конце 30-х годов 20-го века военные конструкторы пришли к выводу, что в скорострельных малокалиберных зенитных установках целесообразно раккурсные прицелы заменять на коллиматорные, однако война внесла свои коррективы. Коллиматорные прицелы стали широко применятся в зенитных установках после войны.

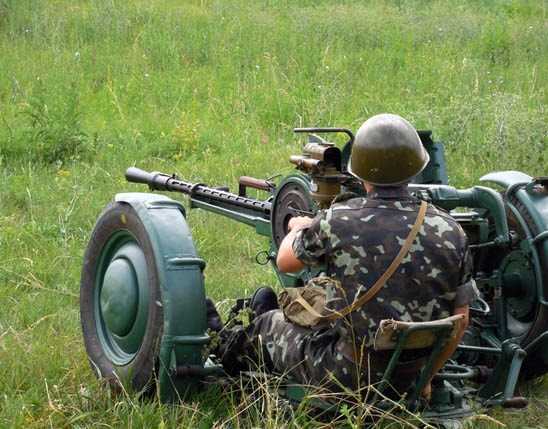

ЗПУ-2 (обр. 1944г.)

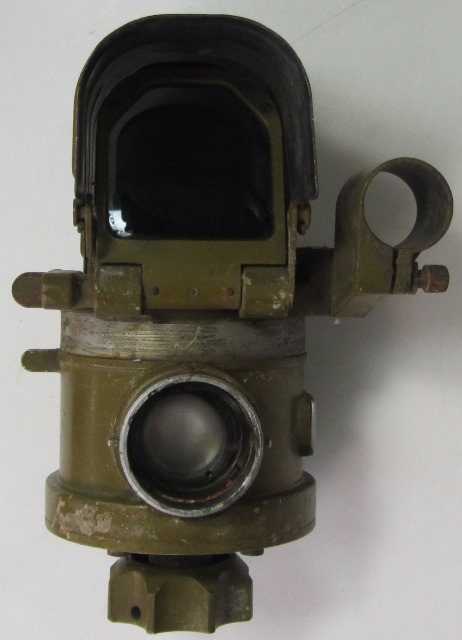

В качестве прицела ЗПУ-2 использовался коллиматорный прицел К10Т.

ЗПУ-1 (обр. 1948г.)

В ЗПУ-1 использовался уже более совершенный прицел ВК-4(М).

Шкала прицелов ВК-4 и ВК-4М.

Стрельба из танковых зенитных пулеметов ДШКМ и КПВТ велась с помощью коллиматорных прицелов К10-Т и ВК-4 соответственно.

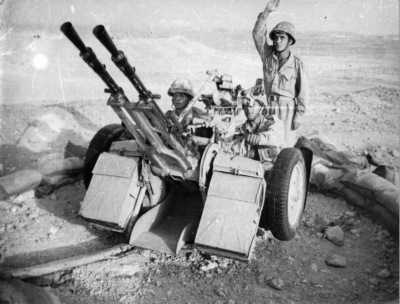

ЗУ-23-2

ЗУ-23-2 использует прицел ЗАП-23.

В составе которого находятся оптический и коллиматорный прицелы.

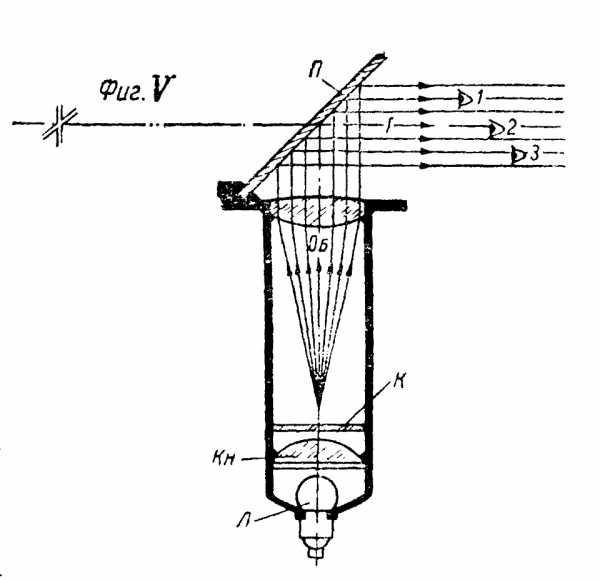

Вне зависимости от вида коллиматорных прицелов, авиационных, зенитных, использовалась одна схема.

Надо отметить, что в СССР широко применяли коллиматорные прицелы, они постоянно развивались и совершенствовались, но это касалось в первую авиации, ПВО и артиллерии. С коллиматорными прицелами для стрелкового оружия дела обстояли не так хорошо.

Продолжение следует…
