На данный момент разновидности и модели подводных ружей сложно сосчитать, ведь чуть ли не каждый любитель подводной охоты пытается усовершенствовать и модифицировать свое ружье. И не смотря на все модификации ружья делятся на 2 типа – расходные и нерасходные.

Расходные ружья используют энергию, полученную путем сжатия воздуха, либо взрыва пороха. Нерасходные же ружья используют силу охотника, который натягивает пружину либо резину при зарядке гарпуна.

Ружья делятся на вакуумные и пневматические, пружинные и резиновые, пороховые и газовые.

Советские ученые и любители подводной охоты всерьез занимались производством, изготовлением и модификацией подводных ружей. Подводное ружье СССР посмотрите на их  модификации и различные конструкции.

Р-1

Р-1 – Это ружье на резиновой тяге. Это подводное ружье СССР, которое выпускалось с 1963 г. Киевским «Арсеналом». Возможно данная модель одна из первых моделей, выпускаемых в СССР. На данный момент — это ружье считается раритетным и интересует разве что коллекционеров.

Р-3

Р-3 Данная модель отличается от модели Р-1 монтажом трубки и упором, которые направляют гарпун и защищают его от изгиба. На гарпуне изменен хвост так как он имеет переднюю привязку. Выпускается данная модель в ДОСААФ «Контур».

РПО-2

РПО-2 это первое пневматическое ружье СССР. Ружье имеет одну камеру, а ствол ружья был в виде трубки для воздуха. В начале ручку изготавливали возле надульника, позже ее модифицировали, перенеся к средней части ствола. Изготавливалась эта модель в Киевском «Арсенале».

РПС-3

РПС-3. Это гидропневматическое ружье выпускаемое на Уманском Заводе «Вега». На данной модели не было поршня и подвижного уплотнения воздуха, а после зарядки гарпуна сбрасывался предохранитель. Так же была предусмотрена возможность уменьшения энергии заряда перед спуском курка. Выстрел производился путем вытеснения воды из ствола, которая отделялась перегородкой от полости с воздухом.

Вода, просачиваясь через специальное отверстие в ствол под перегородку, которая в свое время растягивалась, уменьшая объем ресивера, что увеличивало в нем давление. При расширении ресивер выталкивал воду в ствол и выбрасывал гарпун.

РПО-4

РПО-4 Конструкция данного ружья похожа на конструкцию РПО-2, но имеет 2 камеры и более объемный ресивер. Считается более маневренным.

РПБ Двухкамерное ружье выпускаемое на заводе «Импульс» в городе Пятигорске. Его современные аналоги Пензенские РПП.

РПМ-1 или «Тритон». Похож на РПБ и отличается лишь большим диаметром ресивера и более качественным предохранителем.

Ружье Каюк

«Каюк» — это пневматическое ружье. Обладатель золотой медали на выставке «Эврика-95» проходившей в Брюсселе. Предназначено для охоты на крупную рыбу. Модификация рукоятки под тип «скелет» уменьшило вес ружья и придало ему оригинальный вид.

На этом ружье удобно расположен предохранитель, позволяющий переключать его не меняя руки. Более удобно расположили и крепеж линя, это поспособствовало более удобной намотке линя.

Ружье сделано из облегченных сплавов с уникальной плавучестью.

Видео о ружье Каюк

Ружье РПП

С ружьем РПП можно охотиться в любых водоемах. Это лучший вариант для начинающих охотников, обладает незамудренной конструкцией и славится своей безотказной работой.

Гарпун заряжается вручную и выталкивается путем высвобождения поршня. Запрещено заряжать гарпун с повернутым к себе или к товарищу стволом и стрелять на воздухе – это может привести к его порче.

О ружье РПП Акула

Ружье Зелинка

Подводное ружье СССР Зелинка. О этом ружье мы уже писали здесь.

Отличную и качественную подводную охоту вам предоставит рыболовная база Завидово.

zavidovo.kz

Сборка подводного гидропневматического ружья РПС-3

Сегодня, я хочу рассказать о сборке гидропневматического
ружья для подводной охоты РПС-3.

Поделиться, так сказать, своим взглядом на эту тему.

Почему я решил остановиться именно на сборке данного
ружья, спросите вы?..

Почему не быть последовательным и не начать с
разборки?..

Да потому, что именно при сборке возникают вопросы, а
разборку этого ружья, как ни странно, можно производить в совершенно
произвольном порядке. Там нет определенной последовательности.

Можно отсоединить спусковой механизм ружья для регулировки
и разборки от ресивера, не стравливая из последнего воздух. И это очень удобно… Соответственно, можно разобрать и сам ресивер, не трогая спусковой механизм
ружья. Например, для замены шланга… Только в этом случае, конечно же, не стоит забывать
о необходимости стравить воздух из камеры.

Одним словом, разобрать РПС-3, можно начиная с
любого конца…

Коротко о самом ружье, неоправданно называемым
многими охотниками капризным и сложным в регулировке…

РПС-3 является шланговым гидропневматическим
ружьем и характеризуется следующими особенностями:

— оно не имеет поршня и подвижных уплотнений сжатого
воздуха;

— после заряжания автоматически ставится на
предохранитель;

— позволяет уменьшать энергию заряда непосредственно
перед выстрелом;

— разряжать ружье без выстрела, производить заряжание
не на полную энергию.

Принцип действия ружья заключается в
том, что гарпун в ружье взаимодействует со сжатым воздухом ресивера не через
поршень, как это происходит в обычных пневматических ружьях, а через воду в
стволе, отделенную от полости сжатого воздуха эластичным шлангом, за что
собственно ружье и получило название шлангового гидропневмата.

При заряжании вода, вытесняемая
гарпуном, проходит через радиальные отверстия в стенке ствола под эластичную
трубку (шланг) и растягивает ее, в результате чего объем ресивера уменьшается,
а давление в нем увеличивается. При выстреле сжатый воздух ресивера,
расширяясь, вытесняет воду внутрь ствола и выбрасывает гарпун. Усилие на
гарпуне определяется произведением давления воздуха в ресивере на площадь
поперечного сечения гарпуна, а рабочий ход — объемом воды, вытесненной гарпуном
под трубку.

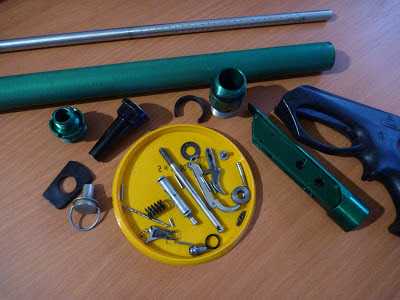

Чтобы начать сборку данного ружья, естественно, нам понадобятся
хорошее настроение и желание, ну и кучка деталюшек, которые, впоследствии и превратятся
в легендарное подводное ружье времен СССР. Надежное и мощное, при правильной
эксплуатации и ухода за ним…

Итак, начнем по порядку…

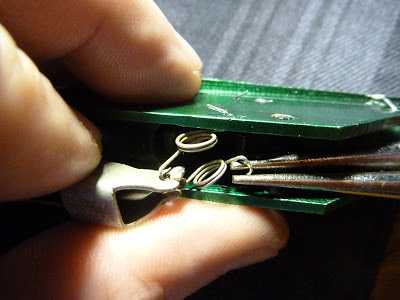

Для начала, в корпус спускового механизма,
устанавливаем пружину самого линесбрасывателя и пружину рычага
линесбрасывателя.

Затем, устанавливаем на место муфту спускового
механизма. Но перед этим, на регулировочный винт рычага линесбрасывателя, я
навинтил дополнительно гаечку для того, чтобы в последующем было возможно
более надежно законтрить ее данный винт, прижав его к муфте.

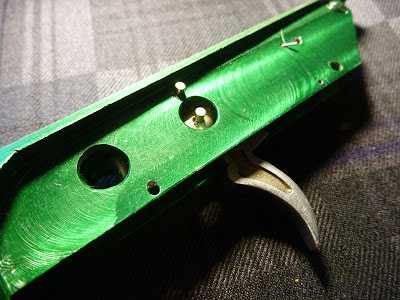

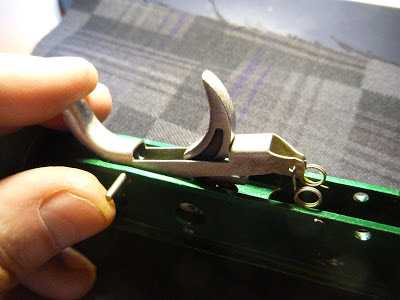

Устанавливаем спусковой крючок на место и вставляем
обе его оси на свои места. Одну в корпусе спускового механизма, другую в
подвижной муфте.

Теперь, осталось лишь, аккуратно посадить их полностью
до конца и зафиксировать при помощи керна легкими ударами молоточка.

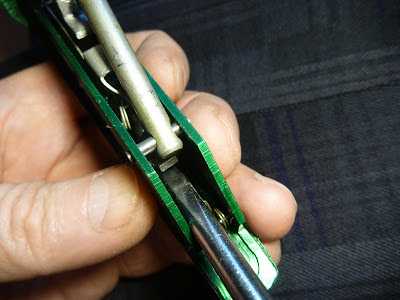

Далее, аккуратно отправляем на свое место рычаг
линесбрасывателя. Его ось так же фиксируем при помощи молоточка и керна.

После этого, чтобы ничего не мешало удобно поставить
сам линесбрасыватель на место, максимально выкручиваем регулировочный винт
линесбрасывателя, ставя при этом его рычаг почти в вертикальное положение.

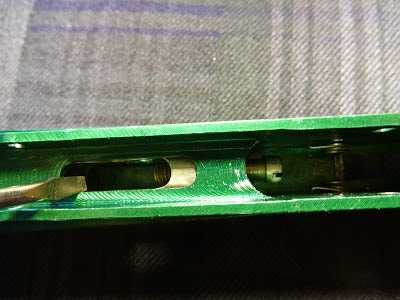

Для этого, впрочем как и при последующей регулировке
срабатывания линесбрасывателя, снизу под рычаг линесбрасывателя подсовываем
подходящую отвертку, тем самым опрокидывая его и открывая винт для манипуляций
с ним при помощи другой отвертки.

Кстати, при окончательной регулировке срабатывания
линесбрасывателя учитывайте, что он должен срабатывать раньше чем шептало
«отпустит» стрелу.

Все, теперь ничто не мешает нам спокойно поставить
сам линсбрасыватель на место.

Вот теперь, можно, завернув винт регулировки
линесбрасывателя, отпустить рычаг, введя его в зацеп с самим линесбрасывателем.

Далее, устанавливаем пружину скобы предохранителя на
место, и устанавливаем сам предохранитель на его ось в корпусе спускового
механизма, которую также фиксируем при помощи керна.

Остается при помощи оси закрепить на своем месте
подвижный винт для крепления рукоятки.

Все, с пружинками и рычагами мы почти разобрались.

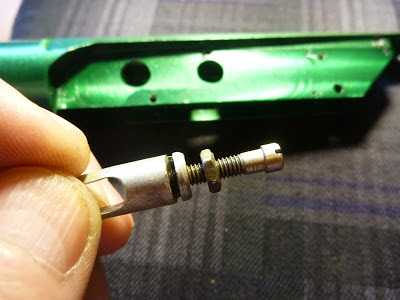

Теперь переходим к установке регулировочного винта.

Для чего собираем его в последовательности как на фото…

Аккуратно вкручиваем его в муфту спускового крючка…

И собственно сразу же, сняв предохранитель и
удерживая спусковой крючок в полностью нажатом состоянии, производим
регулировку продолжая вкручивать регулировочный винт, пока боковая площадка
опоры винта не будет утоплена в отверстие корпуса спускового механизма на
0,2-0,4 мм.

Так, вроде бы с этим все…

Теперь перейдем к втулке, соединяющую нижнюю часть
ресивера ружья и несущую в себе узел закачки и само шептало…

…Но вначале небольшое отступление…

Во время установки уплотнений ствола, впрочем, как и
уплотнения на уже установленном нами регулировочном винте, может потребоваться
заменить эти самые резиновые уплотнения. Более чем желательно…

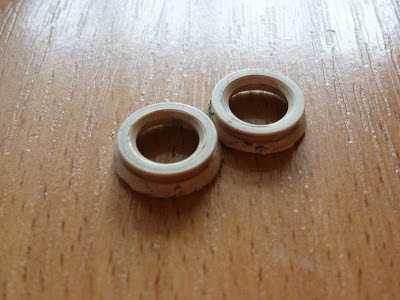

Для этого, я изготовил вот такие давилки, так
сказать… И выдавил все необходимые резиночки нужной толщины при помощи тисков.

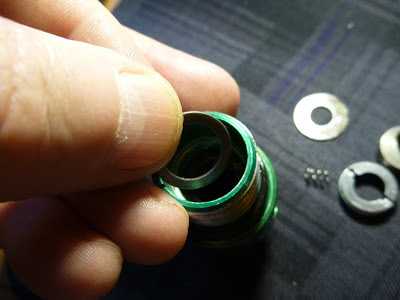

Вставляем (если вынимали) мембрану (резиновую
полоску) обратно в кольцевой паз клапана закачки.

Чтобы было понятно о чем речь, это резинка на первой
фотографии, лежит между надульником и данной втулочкой.

Каюсь, забыл сфотографировать отдельно…

Она очень упрямая, но ее очень легко вставить.

Просто нужно ее обрезанные края упереть друг в друга, а потом чем-нибудь
круглым (я делал колпачком от фломастера), раскатать ее внутри…

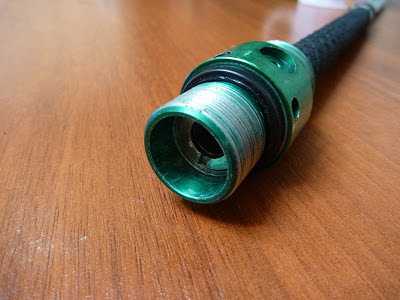

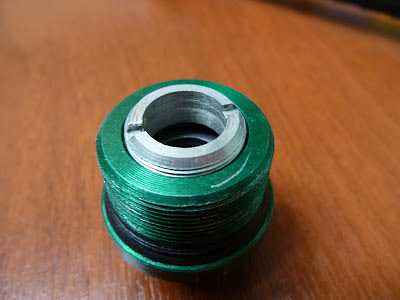

Затем, собираем заднее уплотнение для ствола.

Для этого, сначала кладем вниз само резиновое уплотнение, потом
шайбочку… И слегка поджимаем все это гаечкой…

После чего, вставляем нижней частью ствол ружья с уже установленным
резиновым шлангом и производим окончательную затяжку уплотнения…

Торец ствола упирается в гайку и это следует учитывать при ее
закручивании… Чтобы одно не противодействовало другому.

И следует учесть, что сама гайка обязательно должна быть ниже
внутреннего бортика во втулке.

Иначе это будет мешать нормальной работе шептала. Ведь чуть позже, мы
соберем его именно с этой стороны…

…Вновь небольшое отступление… Где взять шланг??? С этим вопросом рано или
поздно приходиться сталкиваться каждому владельцу РПС-3.

В моем случае, я купил продаваемый метражом в автомагазине армированный
двухслойный шланг размером 12х20 мм.

Капроновая нить, выполняющая роль арматуры, в нем была вварена
посередине.

Для того, чтобы убрать ее и получить желаемое, я насадил необходимый
кусок шланга на ровный 12-и мм. пруток и аккуратно на токарном станочке снял
половину его толщины вместе с армирующей нитью.

Вот такой интересный шланг получился!.. С рисунком и очень
эластичный!..

Далее, натянул его уже на ствол ружья и аккуратно закрепил в пазах
ствола капроновыми нитками.

Здесь вроде бы больше никаких хитростей нет…

Кстати, будет очень хорошо, если перед установкой ствола, вы промажете
фиксирующую капроновую нить водостойким клеем…

Далее, переходим к сборке шептала (на фото без закрепленного ствола)…

Для этого, укладываем широкую шайбу со стороны уплотнения ствола.

Затем, берем само шептало с пружинкой и устанавливаем его поверх
уложенной шайбы, но обязательно продолговатым отверстием вниз.

Круглое отверстие шептала должно быть направлено вверх!..

Теперь корпус спускового механизма можно соединить с данным узлом.

Остается одеть сам ресивер и, подготовив переднее уплотнение, герметично закрепить ствол спереди.

Делаем все так же как и в случае с задним уплотнением.

Сначала сама уплотнительная резинка, затем шайба, затем уже гайка…

Подтягиваем гайку до плотной фиксации резинки внутри и затем сжимаем ее
посильнее, но без фанатизма, чтобы ствол туго смог войти в нее, обеспечив
должную герметизацию…

После чего, собственно, наконец и соединяем переднюю втулку с
ресивером.

Одеваем заднюю рукоятку и фиксируем ее гайкой…

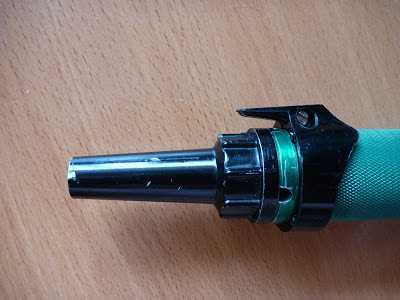

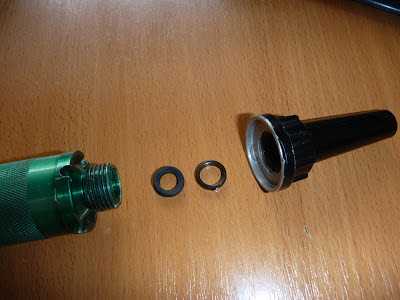

Затем, укладываем в соответствующее гнездо передней втулки резиновое
уплотнительное кольцо, затем шайбу… И закручиваем надульник.

Вместо штатной резинки (уплотнительное кольцо), можно поставить макушки
маслосъемных колпачков от двигателей ЗМЗ (Волга, УАЗ) толщиной 4 мм. без кольцевой обжимной
пружинки.

Ставим рог для намотки линя.

Ружье собрано…

Если же нет желания часто менять уплотнительные кольца, переходите на
переднюю привязку…

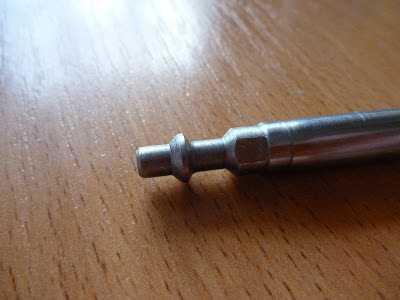

Для этого лишь немного стачиваем задник стрелы, да сверлим
отверстие в ее передней части.

Кстати, перед закачкой, проверьте насос на герметичность…

Как правило, про него чаще всего забывают, отдавая все внимание ружью… А поменять резинки в насосе, смазать его — так не сложно!..

Да, чуть не забыл о смазке… Резьбовые узлы при сборке смазывайте чуток
какой-нибудь водостойкой смазкой типа ШРУС.

И еще… Если после сборки, при заряжании предохранитель не встает на
место, то скорее всего, вы просто слишком сильно закрутили регулировочный винт.
Ослабьте его чуток…

И все будет хорошо!..

tigoda.blogspot.com

Титановое беспоршневое ружьё Эволюция Пономаренко С.А.

Титановое ружье «Эволюция» Пономаренко С.А. является беспоршневым  пневматом системы » Vlanik».

Несмотря на свои миниатюрные размеры одно из мощнейших пневматических ружей для подводной охоты.

Благодаря титановому ресиверу почти невесомое и сверх маневренное за счет ресивера диаметром всего 22мм.

Технические характеристики ружья «Эволюция»:

1. Положительная плавучесть без гарпуна.
2. Удобная рукоять, с большим отверстием под указательный палец , с поплавком из двухкомпонентной полиуретановой пены и обрезиненной поверхностью хвата, придает большую маневренность ружью.
3. Ресивер ружья из сплава титана, подвергнут анодированию. В связи с этим ресивер практически не подвержен коррозии даже в морской воде.                     .
4.Надульник выполнен из высокопрочной пластмассы, армированный углеволокном.
5. Шептало и гарпуны изготавливаются из высококачественной стали концерна «SCHMOLZ+BICKENBACH AG» (Германия) и закалены до 50НRC.
6. Возможность заказа ружья с любым расположением рукоятки, длиною от 30см до 70см.  Срок изготовления 2-3 недели.
7.Гарантийное обслуживание в течении 1 года.

Комплект состоит

1. Ружье «Evolution»

2. Насос

3.Гарпун 8мм с резьбой М7

4.ЗИП

Также возможно  доукомплектовать  ружье : поплавком, планирующим трезубом, и дополнительными гарпунами (резьбовым или «таитянским»)



Небольшой видео ролик от Юры Зулуса, охоты с ружьем Пономаренко 60см 2/3.

Обратите внимание на скорость полета гарпуна с тяжелым трезубом !



gidromania.com

Подводная охота. Оснащаем новое ружье » Я Рыболов

 Выбор оружия для подводной охоты сделан, оно счастливым грузом в руках подводного охотника приехало домой. Неизбежно встает вопрос о необходимости оснащения ружья и его закачки до нужной мощности.

Элементов оснащения современного ружья для подводной охоты великое множество, выбор необходимости всех из них или хотя бы большинства, целиком и полностью зависит от возможностей и желания подводного охотника. Начинающему подводному охотнику, приступающему к оснащению ружья для подводной охоты, следует знать, прежде всего, об основных элементах, охота без которых невозможна или существенно усложняется.

К неотделимым от ружья для подводной охоты элементам его оснастки относится в первую очередь линь. От технических характеристик линя зависит возможность схода раненой рыбы. Сход подстреленного трофея неприемлем как для подводного охотника, так и для окружающей его подводной среды, поскольку может повлечь за собой гибель травмированной гарпуном рыбы.

Как правило, имеющийся в комплекте с ружьем линь для подводной охоты, представляет собой достаточно прочный, но тонкий шнур. Нет, прочности такого шнура хватает для охоты на достаточно крупную рыбу, порвать его под силу разве что совсем большим монстрам. А вот его диаметр оставляет желать лучшего. Все дело в том, на какую рыбу вы охотитесь.

 Выбор оружия для подводной охоты сделан, оно счастливым грузом в руках подводного охотника приехало домой. Неизбежно встает вопрос о необходимости оснащения ружья и его закачки до нужной мощности.



Элементов оснащения современного ружья для подводной охоты великое множество, выбор необходимости всех из них или хотя бы большинства, целиком и полностью зависит от возможностей и желания подводного охотника. Начинающему подводному охотнику, приступающему к оснащению ружья для подводной охоты, следует знать, прежде всего, об основных элементах, охота без которых невозможна или существенно усложняется.



К неотделимым от ружья для подводной охоты элементам его оснастки относится в первую очередь линь. От технических характеристик линя зависит возможность схода раненой рыбы. Сход подстреленного трофея неприемлем как для подводного охотника, так и для окружающей его подводной среды, поскольку может повлечь за собой гибель травмированной гарпуном рыбы.

Как правило, имеющийся в комплекте с ружьем линь для подводной охоты, представляет собой достаточно прочный, но тонкий шнур. Нет, прочности такого шнура хватает для охоты на достаточно крупную рыбу, порвать его под силу разве что совсем большим монстрам. А вот его диаметр оставляет желать лучшего. Все дело в том, на какую рыбу вы охотитесь.

Слишком тонкий линь в 1-1,5 мм толщиной способен намного легче, чем его аналог толщиной уже в 2-3 мм, порвать мягкие виды рыб. К таким видам, из распространенных, следует отнести щуку, язя, голавля, подлещика, плотву и другую, особенно в случае попадания в уязвимый для разрыва живот. По крайней мере, на щуку вы будете охотиться практически всегда в силу ее распространенности в наших водоемах.



Поэтому имеет смысл при покупке ружья для подводной охоты сразу обратить внимание на комплектующий его линь, а при необходимости прикупить дополнительно 3-4 метра более толстого линя. Тем более в специализированном магазине выбор линей для подводной охоты всегда имеется.



Монтаж линя на ружье для подводной охоты следует производить путем закрепления его либо одним из видов рекомендуемых узлов, варианты которых можно найти на сайтах о подводной охоте, либо путем сшивания его в петлю крепкой синтетической ниткой с последующим обматыванием основания петли той же ниткой и закрепления ее водостойким клеем. Для придания полученному соединению эстетичности, возможно его сокрытие термоусадочной трубкой подходящего диаметра с последующим нагреванием над пламенем зажигалки.



Не менее важным элементом оснащения ружья для подводной охоты является амортизатор линя. Как правило, с новым ружьем он в комплекте либо не идет совсем, либо поставляется в виде резинового или силиконового кольца. Использование такого амортизатора линя нецелесообразно и не приносит должного эффекта по сравнению с амортизатором в виде силиконовой трубки.



Амортизатор линя помогает гасить рывки загарпуненной рыбы и энергию полета гарпуна в случае промаха. Современный и практичный амортизатор линя можно приобрести в специализированном магазине по продаже снаряжения для подводной охоты. Сейчас в продаже имеются довольно интересные экземпляры. При наличии желания и способностей, можно изготовить такой линь самостоятельно из силиконовой трубки подходящего диаметра или медицинского катетера.



Нормальная длина амортизатора в случае его самостоятельного изготовления составляет чуть более одной трети длины ружья для подводной охоты и колеблется от 15 до 25 см. Заводской амортизатор линя имеет крепление в виде петель или карабинов, что облегчает процесс его монтажа-демонтажа.



Поскольку в комплекте с новым ружьем для подводной охоты уже имеется гарпун и наконечник, нет смысла подробно останавливаться на этих предметах. Начинающему подводному охотнику нет смысла приобретать что-то новое, пока не опробовано имеющееся. Исключением из этого правила является разве только наконечник гарпуна.



Наконечник гарпуна, поставляемый с ружьем для подводной охоты, является, как правило, однозубом с одним или двумя лепестками. Для начинающего подводного охотника возможно использование такого наконечника при охоте на любую рыбу, встречающуюся в наших водоемах. При желании можно приобрести наконечники однозубы различных видов заточки, как про запас, так и в виде альтернативы штатному наконечнику.



В дополнение к однозубу начинающему подводному охотнику можно приобрести наконечник многозуб, представляющий собой вилку с двумя и более зубами. Использование такого наконечника при охоте на традиционные виды рыб повышает точность стрельбы, хотя и снижает ее дальность. Не стоит привыкать к такому наконечнику, лучше сразу учиться охоте с использованием однозуба, так как с последнего меньше сходов рыбы. Если вы все-таки решили приобрести многозуб, то выбирайте модель с длиной зубцов не менее 12-15 см. Это позволит не разрубать рыбу при выстреле с близкого расстояния.



Гарпун для подводной охоты представляет собой металлический прут с нарезанной резьбой для крепления наконечника с одной стороны. С другой стороны он имеет соответствующую обточку для крепления в поршне ружья. При необходимости можно купить запасной гарпун соответствующего диаметра в зависимости от модели имеющегося ружья.



В комплекте с ружьем для подводной охоты идут пластиковая насадка для привязки линя к гарпуну, амортизирующая пружина и металлическая или пластиковая фиксирующая шайба. Эти элементы конструкции гарпуна следует закрепить на нем в соответствии с инструкцией. Сначала на гарпун продевается шайба, затем пружинка, а затем и насадка для привязки для гарпуна. Во избежание утери этих элементов не снимайте наконечник с гарпуна без необходимости.



При сборе оснастки ружья для подводной охоты следует выбрать необходимую вам длину линя. Оптимальная для подводной охоты длина линя у начинающего подводного охотника 2,5 – 3 метра, плюс длина, необходимая для узлов или сшивания линя в месте крепления к ружью и гарпуну, плюс длина, достаточная для полной укладки линя на ружье. Эта длина вымеряется практическим путем. Количество петель линя должно составлять 3-4 в зависимости от длины, главное, чтобы петли свободно поместились на линесбрасыватель, по возможности не накладываясь друг на друга.



После установки указанных элементов оснащения ружья для подводной охоты вы получаете оружие полностью готовое к использованию после закачки.



К факультативным элементам оснастки ружья для подводной охоты относятся дополнительный линь длиной от 10 до 25 метров, катушка для дополнительно линя и фонарь. Все эти аксессуары для подводной охоты можно приобрести в специализированном магазине.



Предназначение фонаря для подводной охоты при его креплении на ружье говорит само за себя. Он используется для подсветки в наиболее темных местах охоты. В специализированном магазине снаряжения для подводной охоты имеется достаточно большой выбор как фонарей для подводной охоты, так и креплений такого фонаря к ружью. При наличии желания, возможно изготовить крепление фонаря к ружью самостоятельно из подручных материалов либо просто примотать его изолентой.



Дополнительный линь для подводной охоты используется охотниками в качестве страховки на случай поражения крупного трофея или зацепа гарпуна на глубине, когда основного линя для всплытия до поверхности недостаточно. На некоторых моделях ружей для подводной охоты возможна укладка дополнительного линя в рукоятку ружья, что уменьшает его вес и габариты. В этих же целях используют катушку для подводной охоты, на которую наматывается такой аварийный линь.



Завершив монтаж оснастки ружья для подводной охоты можно приступить к закачке ружья до требуемой мощности, изначально стравив из него воздух, имеющийся после заводской закачки. Действия эти следует выполнять в соответствии с инструкцией по эксплуатации ружья. Для нашего разговора это уже другая тема, к которой мы обратимся далее.

ifishermen.ru

Вакуумное подводное ружье

Простота в изготовлении, минимальное количество деталей, резкость боя, равномерность усилия при заряде и выстреле, увеличение мощности с погружением на глубину — достоимнства данной конструкции. Принцип действия ружья основан на создании разницы между разряжением внутри заряженного ружья и суммарным давлением на поршень атмосферы и воды снаружи. Сила, действующая на поршень, зависит от глубины погружения и диаметра ствола. Так как на 1 см2 поршня на поверхности воды действует давление около 1 кгс, желающим получить большую мощность можно увеличить диаметр ствола. Но следует учесть, что при этом увеличивается усилие при заряде и габариты ружья.
Техническая характеристика:
длина 600 мм;
масса (с гарпуном) — 0,6 кг;
диаметр ствола (внутренний) — 40 мм;
диаметр гарпуна — 8 мм;
усилие зарядки-13 кгс;
убойная сила-5 м.



При заряде ружья через самоуплотняющуюся манжету 3 (основной рисунок) гарпун 4 перемещает поджатый к заглушке 2 поршень 7 с самоуплотняющейся манжетой 8, создавая, таким образом, разряжение во внутреннем объеме ружья. Манжета 8 поджата к поршню 7 гайкой 9. При помощи гайки можно регулировать поджатие манжеты к стволу. Гайку контрит контргайка 10, которая одновременно служит стопором спускового механизма. Незначительный перекос поршня в заряженном состоянии за счет применения самоуплотняющейся манжеты на герметичность внутреннего объема и ход поршня в стволе не влияет. При нажатии на спусковой крючок 11 поршень под действием атмосферного давления и давления воды резко возвращается в исходное положение. Происходит вылет гарпуна. Удар поршня о заглушку смягчает прокладка 6. Ствол (рисунок расшифровок) изготавливается из дюралюминиевой трубы — с толщиной стенок 2,5-3 мм, внутренним диаметром 40 мм и длиной 600 мм. Внутренняя поверхность ствола шлифуется мелкой шкуркой, намотанной на стержень, при помощи продольных движений. Чем тщательнее отшлифована внутренняя поверхность, тем лучше держится разряжение и дольше служит манжета. Внешнюю сторону ствола до резьбы для уменьшения массы ружья желательно проточить до толщины стенок 1 мм. На ствол навинчивается заглушка 2, внутрь которой вложена манжета 3, поджатая гайкой 5. Соединение «заглушка — ствол» герметизируется прокладкой 6, служащей одновременно амортизатором. Прокладка б изготавливается из губчатой резины толщиной 4-6 мм. Заглушка 2, поршень 7, гайки 5 и 9 и контргайка 10 вытачиваются из алюминиевого сплава. Манжеты стоит поискать заводского изготовления (8-20?40 ОСТ 380587-73). Манжета 3 — армированная, с внутренним диаметром 6,8 мм и внешним диаметром 22 мм (ГОСТ 8752-61). Такие манжеты общего применения используются в различных гидравлических устройствах станков и машин. Спусковой механизм состоит из спускового крючка 11, который свободно вращается на оси, развальцованной с двух сторон в планке 12. Спусковой крючок изготавливается из листовой нержавеющей стали толщиной 4 мм и длиной 200 мм. С одной стороны он загибается и затачивается для свободного и надежного фиксирования поршня. С другой стороны загнут кольцом для большего удобства при нажатии. Планка делается из листа нержавеющей стали толщиной 0,8 мм по предварительно изготовленному из бумаги трафарету и должна плотно облегать ствол. К стволу планка крепится при помощи двух нержавеющих винтов Мб с гайками. Гайки одновременно служат стопором, не позволяющим поршню выходить из ствола при зарядке ружья. В данной конструкции для получения большей точности боя и простоты рукояткой служит задняя часть ствола, обклеенная губчатой резиной толщиной 2 мм. Со стороны спускового механизма в резине необходимо сделать отверстие для выхода спускового крючка. Резиновая обклейка используется также для подпружинивания спускового крючка. Гарпун изготавливается из нержавеющей стали диаметром 8 мм и длиной 600 мм. На передней части гарпуна нарезается резьба М8 для крепления наконечника. Поверхность гарпуна должна быть гладкой, без задиров. Хвостовая часть гарпуна имеет конус для свободного входа в отверстие манжеты 3. Гарпун в заряженном состоянии удерживается в стволе манжетой. Линь крепится к ружью винтом М4 с цилиндрической головкой, в которой высверливается отверстие под линь диаметром 1,1 мм. Винт для линя ввинчивается в гайку 5 (на чертеже не показано). Ружье выгоднее заряжать под поверхностью воды, так как с погружением давление на поршень увеличивается. Так, на глубине 10 м давление на поршень возрастет в два раза, и выстрел будет вдвое сильнее, чем у поверхности воды. К особенности данной конструкции следует отнести также то, что в заряженном состоянии ружье обладает положительной плавучестью, а в разряженном — отрицательной. Следует помнить, что из-за сравнительно большой массы поршня и резкости боя при ударе поршня о заглушку ружье может вырвать из руки, особенно при выстреле на глубине. Поэтому кисть руки при выстреле должна держать ружье твердо, а рука должна быть несколько расслаблена, играя роль дополнительного амортизатора. Трущиеся детали ружья в процессе эксплуатации требуют периодической смазки техническим вазелином.

tverhunter.ru

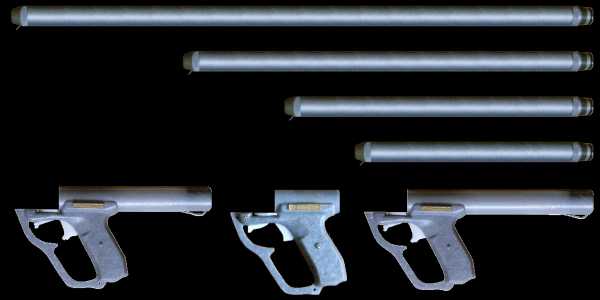

Подводное ружье гидропневматическое

ГИДРОПНЕВМАТИЧЕСКИЕ — в борьбе за создание максимально мощного оружия, изобретатели обратились к гидравлике. Вода, толкает гарпун, воздух — воду, плунжерные системы, позволяют создать очень большие давления, и соответственно увеличить силу боя оружия.

Но возникают очень большие нагрузки на спусковой механизм, ружья такой системы работают под большим давлением и требуют хорошего качества исполнения и применения более дорогих материалов. Мощные, сложные, капризные.

Очень популярны «шланговые» гидропневматические ружья, довольно долго ружье такой системы выпускалось на Украине, под названием «РПС-3» Но плохое качество изготовления и ошибки в конструкции поставили это ружье в ряд не самых удачных конструкций и систем, а зря. Поршневые — уникальная система, почти одновременно, придуманная, уральскими и киевскими охотниками, совмещает в себе качества и плунжерных ружей и пневматических.

Уникальные свойство гарпунных гидропневматических ружей — зарядка ружей с максимальным усилием (максимальной мощностью) при любой длине ружья и при малом диаметре гарпуна.

Ружья самые безопасные при заряжании. Так как гарпун, при зарядке ружья, не имеет обратного хода и работает как шток гидронасоса, то угрозы пораниться при поломке или изгибе тонкого или длинного гарпуна, нет.

Ружья работают бесшумно. Щелчка от удара поршня нет даже при максимальной скорости гарпуна. Уменьшение силы боя ружья, в диапазоне мощностей от 0% до 100%, осуществляется за счет частичного извлечения гарпуна из ствола ружья.

Ружье можно заряжать не на полную мощность. Кинетическая энергия гарпуна будет пропорционально равна длине качков гарпуна при зарядке ружья. Для зарядки ружья на половину ее мощности, необходимо задвинуть гарпун в ствол ружья только на половину его длины.

Ружье можно заряжать короткими гарпунами. В таком случае гарпун имеет высокую скорость при небольшой кинетической энергии. Гарпун будет иметь низкую скорость, если ружье заряжено на небольшую мощность, но длинным гарпуном. Ружье имеет удобный предохранитель.

Такая конструкция позволяет контролировать предохранитель на ощуп и, при попытке нажать на спусковой крючок, информирует подводного охотника об положении предохранителя. Ружья изготовлены с учетом антикоррозионной защиты и износоустойчивости деталей. Ствол ружья — из нержавеющей стали.

Корпус и детали ружья — из дуралюмина. Все дуралюминиевые детали ружей покрыты твердой и толстой защитной окисной пленкой, способом анодного оксидирования. Ружья работают без расхода сжатого воздуха, который закачен в ресивер ружья с помощью воздушного насоса. За счет увеличения или уменьшения давления воздуха в ресивере, Вы можете отрегулировать удобное для Вас усилие зарядки ружья.

Стравливание сжатого воздуха из ресивера ружья, при хранение ружья в период межсезонья, НЕ ТРЕБУЕТСЯ.

ahota.in.ua

Отправить ответ

avatar
  Подписаться
Уведомление о
