Карта смазки зил 130 – -130 . —

Смазочная система двигателя смешанная: масло подается под давлением и разбрызгиванием. Охлаждается масло в радиаторе.

Масляный насос —двухсекционный, шестеренный. Верхняя секция масляного насоса подает масло в смазочную систему двигателя через центрифугу, а нижняя секция — в масляный радиатор. Редукционный клапан, встроенный в крышку масляного насоса, отрегулирован на давление 320 кПа (3,2 кгс/см2), не менее, и перепускает масло из напорной полости масляного насоса во всасывающую. Перепускной клапан, встроенный в корпус нижней секции масляного насоса, отрегулирован на давление 120 кПа (1,2 кгс/см2).

Фильтр очистки масла — центробежный, с реактивным приводом (центрифуга), включен в смазочную систему последовательно. Корпус фильтра вращается под действием реактивной силы, создаваемой струей масла, вытекающей из корпуса через два жиклера.

Правильность вращения центрифуги проверяется на слух. После остановки двигателя исправная центрифуга продолжает вращаться 3 мин, при этом слышен своеобразный звук. Под действием возникающих центробежных сил механические частицы, находящиеся в масле, отбрасываются к боковым стенкам крышки корпуса, на которых они откладываются, в результате чего образуется плот-ыи осадок. Этот осадок удаляют при чистке центрифуги, одновременно со сменой масла в картере двигателя.

Для очистки центрифуги надо остановить двигатель и дать стечь маслу из центрифуги в течение 20—30 мин.

Затем рекомендуется выполнить следующее:
1) отвернуть гайку и снять кожух;
2) вывернуть пробку в корпусе и вставить в отверстие стержень, удерживающий корпус от вращения;
3) отвернуть гайку крышки ключом для завертывания свечей, снять крышку корпуса вместе с гайкой;

Повреждение прилегающего к прокладке торца кожуха недопустимо, так как приводит к течи масла.

Рис. 1. Схема смазочной системы двигателя: а — общая схема смазывания; б — подача масла в ось коромысла; е — смазывание регулировочного винта и верхнего наконечника штанги; г — смазывание стенок цилиндра; 1 — масляный насос; 2 — канал для подвода масла от насоса к фильтру; 3 — маслораспредели-тельная камера; 4 — указатель давления масла; 5 — контрольная лампа аварийного снижения давления масла; 6 — центробежный фильтр очистки масла; 7 — воздушный фильтр; 8 — компрессор, смазываемый разбрызгиванием; 9 — левый магистральный канал; № — трубка подвода масла для смазывания компрессора; 11 — трубка для слива масла из компрессора; 12 — шкив коленчатого вала; 13 — полости Для центробежной очистки масла в шатунных шейках коленчатого вала; 14 — правый магистральный канал; 15 — маслоприем-ник; 16 — трубка подвода масла в масляный радиатор; 17 — кран выключения масляного радиатора; 18 => канал в стойке коромысла клапана; 19 —» полая ось коромысла; 20 верстие в шатуне для подачи масла на стенку цилиндра

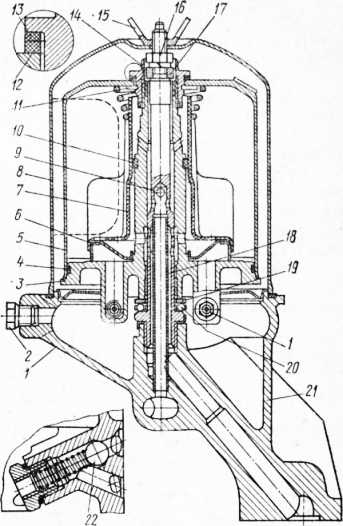

Рис. 2. Фильтр очистки масла: 1 — жиклер; 2 — прокладка; 3 — ротор; 4 — уплот-ии’тельное кольцо; 5 — колпак ротора; в — сетчатый фильтр; 7 — вставка; 8 — колпак фильтра; 9 — ось; 10 — кольцо вставки; 11 — стопорное кольцо; 12 — прокладка гайки; 13 — шайба гайки; 14 и 15 — гайки; 18 — гайка—барашек; 17 — упорная шайба; — трубка оси; 19 — упорное кольцо шарикоподшипника; 20 —« упорный подшипник; 21 — основание фильтра; 22 — перепускной клапан

Сборку проводить в обратной последовательности. Сетчатый фильтр установить, как показано на рис. 18, отцентрировав его по буртику корпуса центрифуги.

Перед установкой кожуха необходимо проверить, легко ли вращается от руки центрифуга. Гайку крепления кожуха следует затягивать усилием, не превышающим усилия руки. Запрещается отвертывать гайку 16 на оси центрифуги и снимать корпус с оси для очистки от отложений грязи во избежание повреждения подшипников. Только в случае неудовлетворительного вращения корпуса на оси необходимо после снятия крышки отвернуть гайку на оси, снять шайбы и корпус 3 с оси и проверить состояние узла ось — втулка. При снятии корпуса с оси нужно предотвратить выпадение Упорного кольца шарикоподшипника в корпус фильтра. При засорении втулок следует промыть их в бензине или керосине. В случае засорения жиклеров прочищать их нужно таким образом, чтобы не повредить калиброванное отверстие. Установку корпуса 3 на ось 9 проводят в обратной последовательности.

После очистки и окончательной сборки проверяют вращение Центрифуги на прогретом двигателе на слух.

Вентиляция картера — принудительная, с отсосом картерных разов во впускной трубопровод двигателя через специальный клапан (рис. 19), сообщающийся с внутренней полостью двигателя. При работе двигателя с прикрытой дроссельной заслонкой под действием большого разрежения во впускном трубопроводе клапан поднимается вверх и уменьшает площадь проходного сечения до величины, необходимой для прохода малого объема газов, прорывающихся в картер двигателя. При работе двигателя с полностью открытой дроссельной заслонкой разрежение во впускном трубопроводе снижается, и клапан опускается вниз, открывая проходное сечение.

Перед клапаном на выходе из внутреннего пространства двигателя картерные газы проходят через маслоуловитель, отделяющий частицы масла от отсасываемых газов. Наружный воздух попадает -в картер двигателя через воздушный фильтр 1, объединенный с маслозаливной горловиной. Очищать и промывать этот фильтр надо при смене масла в двигателе.

Масляный радиатор — воздушного охлаждения, из оребренной алюминиевой трубки, установлен перед основным радиатором системы охлаждения двигателя. Масляный радиатор должен быть постоянно включен, и отключать его следует только при пуске холодного двигателя при температуре окружающего воздуха ниже 0 °С.

Рис. 3. Схема вентиляции картера двигателя: 1 — воздушпный фильтр; 2 — маслоуловитель; 3 — клапан; 4 — стакан пружины; 5 — пружина; 6 — шарик клапана; 7 — штуцер

Рис. 4. Указатель уровня масла:

Проверка уровня масла в картере двигателя проводится по указателю, на котором нанесены три метки: «Долей», «Полно» и метка в виде прямоугольника выше метки «Полно» (рис. 4). Метка «Полно» показывает нормальный уровень масла в картере двигателя, прогретого до рабочей температуры.

Уровень масла в картере нужно проверять перед каждым выездом автомобиля, а во время длительных рейсов — при каждом осмотре автомобиля в пути. Для проверки уровня масла необходимо остановить двигатель, подождать 2—3 мин пока стечет масло, вынуть и обтереть указатель уровня масла, вставить его до упора и, вынув вновь, определить уровень. Если уровень масла ниже метки «Долей», эксплуатация автомобиля запрещается, и необходимо долить масло до метки «Полно».

При длительной стоянке автомобиля из масляного фильтра и каналов в блоке цилиндров двигателя в картер дополнительно стекает некоторое количество масла, в результате чего уровень масла до пуска двигателя превышает метку «Полно». Поэтому при проверке уровня масла до пуска двигателя после длительной стоянки нормальный уровень должен быть не выше прямоугольной метки. Превышение нормального уровня, соответствующего метке «Полно» на горячем двигателе или прямоугольной метке на холодном, не допускается.

Периодичность замены масла в двигателе указана в карте смазывания.

Реклама:

Категория: — Автомобили ЗИЛ

Главная → Справочник → Статьи → Форум

stroy-technics.ru

Сервисное обслуживание системы смазки ЗИЛ-130

_________________________________________________________________________________________

Сервисное обслуживание системы смазки ЗИЛ-130

Система смазки двигателя ЗИЛ-130 смешанная: масло подается под давлением и разбрызгиванием (рис. 14). Охлаждается масло в радиаторе. Масляный насос — двухсекционный, шестеренный.

Верхняя секция масляного насоса подает масло в смазочную систему двигателя через центрифугу, а нижняя секция — в масляный радиатор.

Рис. 14. Схема системы смазки двигателя ЗИЛ-130

а — общая схема смазывания; б — подача масла в ось коромысла; в — смазывание регулировочного винта и верхнего наконечника штанги; г — смазывание стенок цилиндра; 1 — масляный насос; 2 — канал для подвода масла от насоса к фильтру; 3 — маслораспределительная камера; 4 — указатель давления масла; 5 — контрольная лампа аварийного снижения давления масла; 6 — центробежный фильтр очистки масла; 7 — воздушный фильтр; 8 — компрессор, смазываемый разбрызгиванием; 9 — левый магистральный канал; 10 — трубка подвода масла для смазывания компрессора; 11 — трубка для слива масла из компрессора; 12 — шкив коленчатого вала; 13 — полости для центробежной очистки масла в шатунных шейках коленчатого вала; 14 — правый магистральный канал; 15 — маслоприемник; 16 — трубка подвода масла в масляный радиатор; 17 — кран выключения масляного радиатора; 18 — канал в стойке коромысла клапана; 19 — полая ось коромысла, 20 — отверстие в шатуне для подачи масла на стенку цилиндра

Редукционный клапан, встроенный в крышку масляного насоса ЗИЛ-130, отрегулирован на давление 320 кПа (3,2 кгс/см2), не менее, и перепускает масло из напорной полости масляного насоса во всасывающую.

Перепускной клапан, встроенный в корпус нижней секции масляного насоса, отрегулирован на давление 120 кПа (1,2 кгс/см2).

Рис. 15. Фильтр очистки масла двигателя ЗИЛ-130

1 — жиклер; 2 — прокладка; 3 — ротор; 4 — уплотнительное кольцо; 5 — колпак ротора; 6 — сетчатый фильтр; 7 — вставка; 8 — колпак фильтра; 9 — ось; 10 — кольцо вставки; 11—стопорное кольцо; 12 — прокладка гайки; 13 — шайба гайки; 14 и 15 — гайки; 16 — гайка—барашек; 17 — упорная шайба; 18 — трубка оси; 19 — упорное кольцо шарикоподшипника; 20 — упорный подшипник; 21 — основание фильтра; 22 — перепускной клапан

Фильтр очистки масла системы смазки ЗИЛ-130 (рис. 15) — центробежный, с реактивным приводом (центрифуга), включен в смазочную систему последовательно.

Корпус 3 фильтра вращается под действием реактивной силы, создаваемой струей масла, вытекающей из корпуса через два жиклера 1.

Правильность вращения центрифуги проверяется на слух. После остановки двигателя исправная центрифуга продолжает вращаться 2—3 мин, при этом слышен своеобразный звук.

Под действием возникающих центробежных сил механические частицы, находящиеся в масле, отбрасываются к боковым стенкам крышки 5 корпуса,на которых они откладываются, в результате чего образуется плотный осадок. Этот осадок удаляют при чистке центрифуги, одновременно со сменой масла в картере двигателя.

Для очистки центрифуги ЗИЛ-130 надо остановить двигатель и дать стечь маслу из центрифуги в течение 20—30 мин. Затем рекомендуется выполнить следующее:

— отвернуть гайку 15 и снять кожух 8;

— вывернуть пробку в корпусе 21 и вставить в отверстие стержень, удерживающий корпус от вращения;

— отвернуть гайку 14 крышки ключом для завертывания свечей, снять крышку 5 корпуса вместе с гайкой 14;

— снять вставку 7 центрифуги и сетчатый фильтр 6;

— очистить от отложений и грязи снятые детали, промыть их, при сильном засмолении сетки фильтра, если ее нельзя промыть и продуть, а также при ее разрывах следует сменить сетчатый фильтр;

— очистить от грязи прокладку 2 кожуха.

Повреждение прилегающего к прокладке 2 торца кожуха недопустимо, так как приводит к течи масла. Сборку проводить в обратной последовательности.

Сетчатый фильтр ЗИЛ-130 установить, как показано на рис. 15, отцентрировав его по буртику корпуса 3 центрифуги. Перед установкой кожуха необходимо проверить, легко ли вращается от руки центрифуга.

Гайку 15 крепления кожуха следует затягивать усилием, не превышающим усилия руки. Запрещается отвертывать гайку 16 на оси центрифуги и снимать корпус с оси для очистки от отложений грязи во избежание повреждения подшипников.

Только в случае неудовлетворительного вращения корпуса 3 на оси 9 необходимо после снятия крышки 5 отвернуть гайку 16 на оси, снять шайбы и корпус 3 с оси и проверить состояние узла ось — втулка.

При снятии корпуса с оси нужно предотвратить выпадение упорного кольца 19
шарикоподшипника в корпус фильтра.

При засорении втулок следует промыть их в бензине или керосине. В случае засорения жиклеров 1 прочищать их нужно таким образом, чтобы не повредить калиброванное отверстие.

Установку корпуса 3 на ось 9 проводят в обратной последовательности. После очистки и окончательной сборки проверяют вращение центрифуги на прогретом двигателе на слух.

Рис. 16. Схема вентиляции картера двигателя ЗИЛ-130

1 — воздушный фильтр; 2 — маслоуловитель; 3 — клапан; 4 — стакан пружины; 5 — пружина; 6 — шарик клапана; 7 — штуцер

Вентиляция картера — принудительная, с отсосом картерных газов во впускной трубопровод двигателя через специальный клапан 3 (рис. 16), сообщающийся е внутренней полостью двигателя.

При работе двигателя ЗИЛ-130 о прикрытой дроссельной заслонкой под действием большого разрежения во впускном трубопроводе клапан поднимается вверх и уменьшает площадь проходного сечения до величины, необходимой для прохода малого объема газов, прорывающихся в картер двигателя.

При работе двигателя с полностью открытой дроссельной заслонкой разрежение во впускном трубопроводе снижается, и клапан опускается вниз, открывая проходное сечение.

Перед клапаном на выходе из внутреннего пространства двигателя картерные газы проходят через маслоуловитель 2, отделяющий частицы масла от отсасываемых газов.

Наружный воздух попадает в картер двигателя через воздушный фильтр объединенный с маслозаливной горловиной. Очищать и промывать этот фильтр надо при смене масла в двигателе.

Масляный радиатор ЗИЛ-130 — воздушного охлаждения, из оребренной алюминиевой трубки, установлен перед основным радиатором системы охлаждения двигателя.

Масляный радиатор должен быть постоянно включен, и отключать его следует только при пуске холодного двигателя при температуре окружающего воздуха ниже 0 °С.

Проверка уровня масла в картере двигателя проводится по указателю, на котором нанесены три метки: «Долей», «Полно» и метка в виде прямоугольника выше метки «Полно».

Метка «Полно» показывает нормальный уровень масла в картере двигателя ЗИЛ-130, прогретого до рабочей температуры.

Уровень масла в картере нужно проверять перед каждым выездом автомобиля, а во время длительных рейсов — при каждом осмотре автомобиля в пути.

Для проверки уровня масла необходимо остановить двигатель, подождать 2—3 мин пока стечет масло, вынуть и обтереть указатель уровня масла, вставить его до упора и, вынув вновь, определить уровень.

Если уровень масла ниже метки «Долей», эксплуатация автомобиля запрещается, и необходимо долить масло до метки «Полно».

При длительной стоянке автомобиля из масляного фильтра и каналов в блоке цилиндров двигателя в картер дополнительно стекает некоторое количество масла, в результате чего уровень масла до пуска двигателя превышает метку «Полно».

Поэтому при проверке уровня масла до пуска двигателя после длительной стоянки нормальный уровень должен быть не выше прямоугольной метки.

Превышение нормального уровня, соответствующего метке «Полно» на горячем двигателе или прямоугольной метке на холодном, не допускается! Периодичность замены масла в двигателе указана в карте смазывания.

Ремонт масляного насоса ЗИЛ-130

Масляный насос двигателя ЗИЛ-130 — двухсекционный, шестеренчатого типа. Верхняя секция насоса подает масло в масляную магистраль, а нижняя перекачивает масло через масляный радиатор.

Надежность и долговечность автомобильного двигателя в значительной степени зависят от работы системы смазки, которая выполняет ряд таких ответственных функций, как подача масла в достаточном количестве к трущимся поверхностям, восстановление в определенных пределах первоначальных свойств масла, охлаждение масла.

Масло, подаваемое к трущимся поверхностям, уменьшает трение, отводит тепло, выделяющееся при движении трущихся поверхностей и очищает эти поверхности от продуктов износа.

Кроме того, наличие масла в важнейших сопряжениях цилиндро-поршневой группы ЗИЛ-130 обеспечивает необходимое гидравлическое уплотнение цилиндра, препятствуя тем самым прорыву газов в картер.

Одним из важнейших параметров системы смазки двигателя является производительность масляного насоса, которая характеризуется количеством масла, проходящим через систему в единицу времени.

Производительность масляного насоса ЗИЛ-130 выбирают обычно с большим запасом, что необходимо для поддержания постоянного давления масла по мере увеличения зазоров в коренных и шатунных подшипниках.

Кроме того, этот запас производительности нужен для того, чтобы покрыть утечки масла внутри насоса через зазоры между шестернями и корпусом, которые возрастают по мере увеличения износов деталей во время эксплуатации.

Тем не менее в технических условиях на контроль и сортировку деталей двигателей различных марок не приводятся размеры деталей насосов (диаметр окружности выступов ведущей и ведомой шестерен, диаметр и глубина плоскостей под эти шестерни в корпусе насоса и др.), от которых зависят величины радиального и торцового зазоров.

В большей степени на производительность масляного насоса ЗИЛ-130 оказывает влияние увеличение радиального зазора.

При этом увеличение торцового зазора до 0,15-0,2 мм, а радиального до 0,10-0,12 мм не вызывает существенного уменьшения к. п. д. насоса, особенно на больших оборотах.

Во время эксплуатации двигателя по мере уменьшения сопротивления прохождению масла в системе смазки двигателя вследствие увеличения зазоров в подшипниках и других сопряжениях производительность насоса растет и количество масла, проходящего через систему смазки, увеличивается. Этим обеспечивается постоянство давления в системе смазки.

Чем меньше начальный запас производительности, тем быстрее наступает момент, когда этот запас будет исчерпан. Дальнейшее уменьшение сопротивления системы смазки приводит к резкому падению давления.

Такой случай часто встречается в практике капитального ремонта двигателей ЗИЛ-130. Из-за увеличения зазоров в подшипниках коленчатого и распределительного валов исправный насос при постановке на двигатель не развивает необходимого давления.

На ремонтных предприятиях в таких случаях прибегают к растягиванию пружины редукционного клапана, чтобы сместить точку открытия редукционного клапана в сторону большего давления.

Внешне все обстоит благополучно, а по существу такая регулировка вредна, так как значительно уменьшается или сводится на нет запас производительности, что неизбежно приводит к резкому падению давления в начале эксплуатации такого двигателя.

Долговечность масляного насоса больше, чем долговечность двигателя ЗИЛ-130. Поэтому при поступлении двигателей в ремонт нет необходимости полностью разбирать насосы, а достаточно провести контрольное вскрытие, чистку редукционного клапана и проверку параметров насоса на испытательном стенде и после испытания решить вопрос о дальнейшем ремонте.

Увеличение производительности насоса, а значит, и давления в системе после установки насоса на двигатель за счет растягивания пружины редукционного клапана приводит к значительному уменьшению запаса производительности и поэтому недопустимо. В связи с этим необходимо проверять жесткость всех пружин редукционных клапанов.

Увеличение зазоров между шестернями и корпусом насоса вызывает уменьшение объемного к. п. д. насоса на всем диапазоне оборотов. Несмотря на износ зубьев, шестерни можно повторно использовать, перевернув их так, чтобы зацепление осуществлялось неизношенной стороной.

При сколах на корпусе верхней секции масляного насоса ЗИЛ-130, проходящих через отверстия болтов крепления и захватывающих не более половины длины отверстия, корпус устанавливают и закрепляют в тисках и обрабатывают края дефектного участка под углом 45°.

После механической обработки корпус верхней секции медленно нагревают в электрической печи до температуры 600—650° С. Резьбовое отверстие М8 и дефектный участок фланца наплавляют.

Закрепив корпус на столе сверлильного станка, по кондуктору сверлят во фланце отверстие 0 6,7 мм напроход, снимают фаску 1,5Х45° и нарезают резьбу М8. При повреждении до двух ниток резьбу М8 кл. 2 исправляют метчиком.

При износе отверстия вала корпус верхней секции масляного насоса закрепляют в приспособлении. Отверстие диаметром 15 мм рассверливают до диаметра 18,8 мм напроход сверлом, закрепленным в патроне с качающейся оправкой, а затем развертывают.

Установив корпус верхней секции масляного насоса ЗИЛ-130 в специальную подставку, запрессовывают втулку, а затем деталь поворачивают хвостовиком вверх и запрессовывают вторую втулку заподлицо с основным металлом.

Корпус верхней секции с запрессованным хвостовиком устанавливают и закрепляют в приспособление, подрезают выступающий конец хвостовика с плоскостью.

Затем протачивают наверху «как чисто» стыки двух диаметров, развертывают отверстия. Изношенное отверстие вала масляного насоса восстанавливают гильзовкой. Следы износа на верхней и нижней плоскостях крышки масляного насоса устраняют шлифованием плоскостей «как чисто».

Параллельность плоскостей проверяют индикаторным приспособлением. Допустимая непараллельность плоскостей крышки масляного насоса равна 0,03 мм на длине 50 мм. Глубину разгрузочной канавки на верхней и нижней плоскостях крышки восстанавливают фрезерованием.
