Русский солдатский капсюльный пистолет образца 1848 года » Военное обозрение

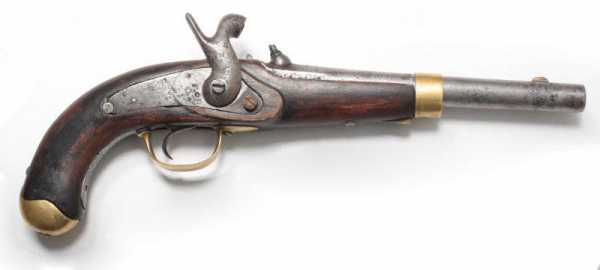

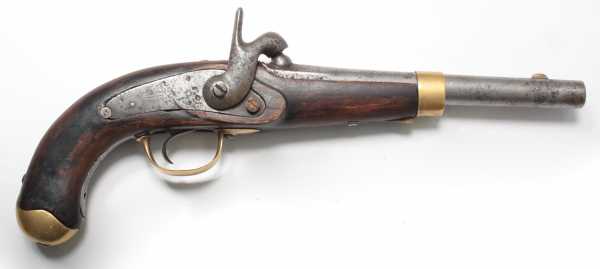

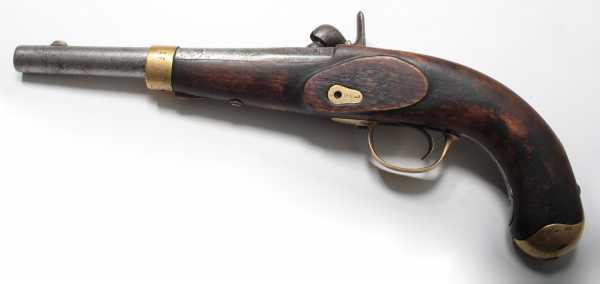

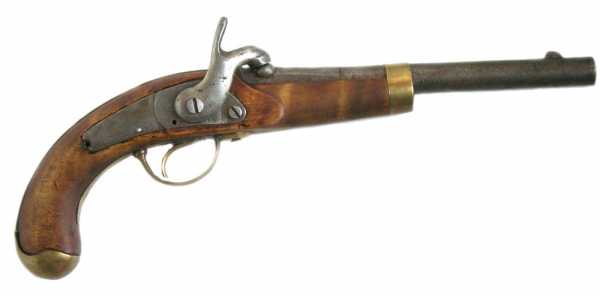

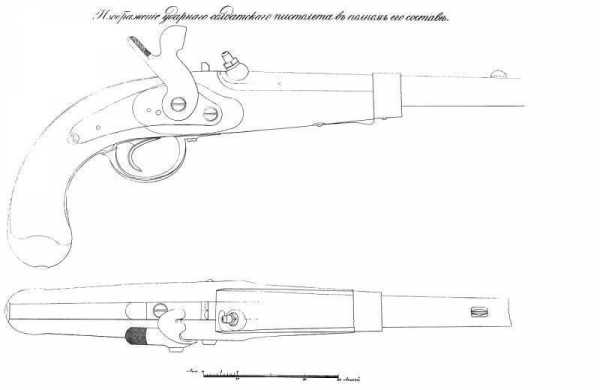

Русский солдатский капсюльный пистолет образца 1848 года имеет общую длину 40,4 см (15 дюймов 9 линий), длину ствола 24,4 см (9 дюймов 6 линий), калибр ствола 18 мм (7,1 линий). Канал ствола гладкий, вес пистолета 1390 грамм (3 фунта 38 золотников).

Новый замок, примененный на пистолете, был прямой копией замка французского капсюльного мушкета образца 1840 года.

Единственным отличием было использование латунной фурнитуры на российской модели пистолета и железной у французского оружия.

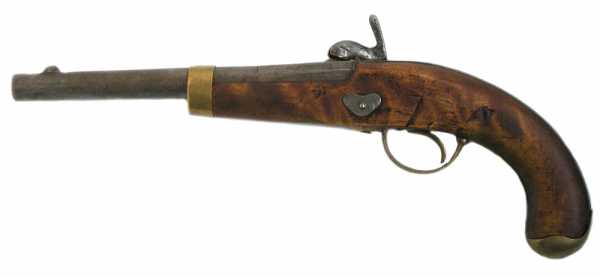

Русский солдатский капсюльный пистолет образца 1848 года состоит из ложи, ствола, капсюльного замка, спускового крючка со спусковой личиной, спусковой скобы.

Капсюльный замок крепится в ложе с помощью винта, вкрученного в резьбовое отверстие треугольной замочной личины. Крепление ствола в передней части ложи осуществляется с помощью латунного кольца — надульника. Спусковая скоба и хвостовик рукоятки так же изготовлены из латуни.

Прицельные приспособления русского солдатского капсюльного пистолета образца 1848 года представляют собой мушку, установленную у дульного среза, и прорезной целик, размещенный в верху казенной части ствола.

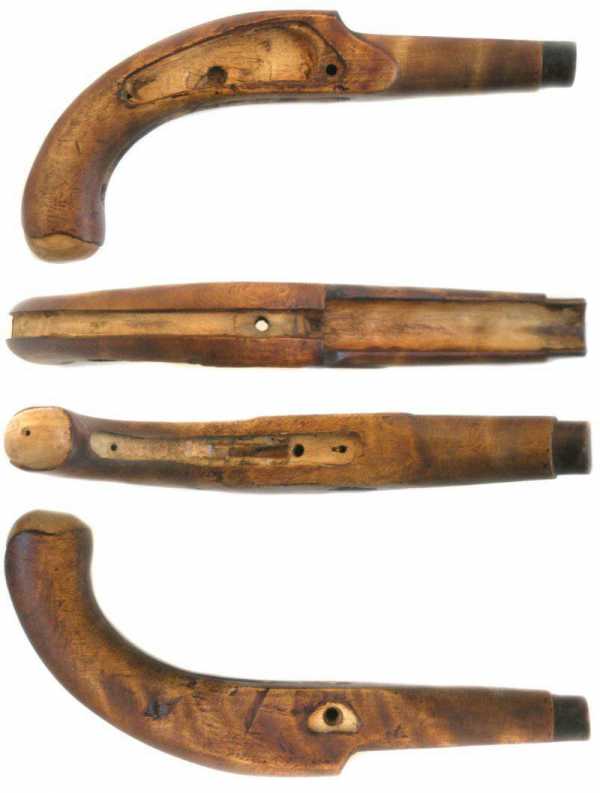

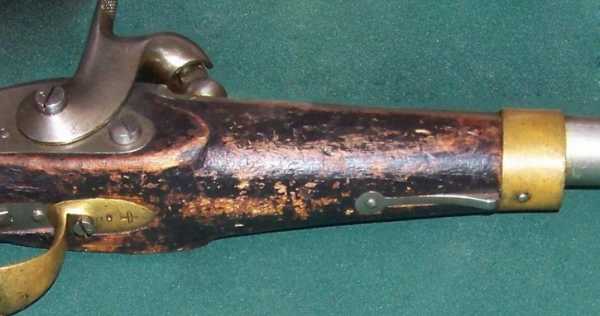

Ложе капсюльного пистолета образца 1848 года, представленное на фото, вероятнее всего не оригинальное, а новодельное, однако оно позволяет проиллюстрировать конфигурацию рукоятки и цевья пистолета. Ложе имеет вырезы для того чтобы разместить ствол пистолета, замок, замочную и спусковую личины, хвостовик казенного болта, затыльник рукоятки, фиксирующее кольцо ствола. В соответствии с построительными таблицами к пистолету, ложе должно быть выполнено из древесины березы и окрашено черной краской.

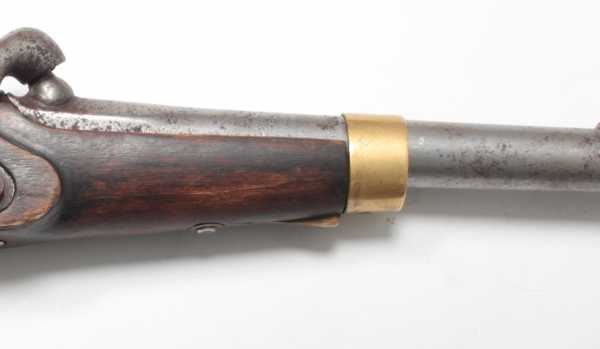

Фиксирующее ствол кольцо, которое одновременно является наконечником цевья, изготовлено из латуни. Кольцо удерживается подпружиненной пластиной, закрепленной в нижней части цевья.

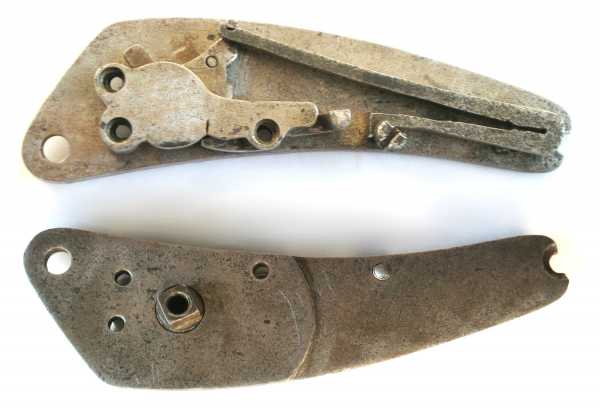

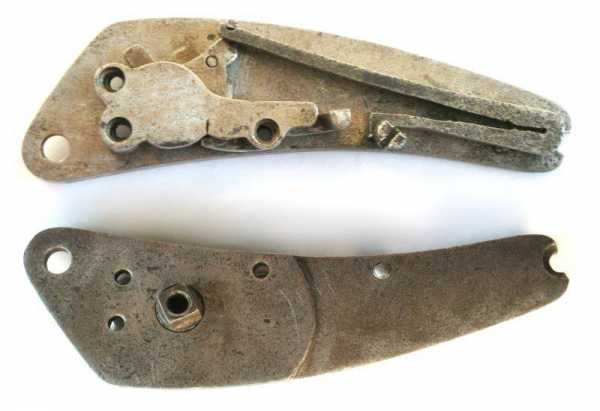

Капсюльный замок пистолета образца 1848 года состоит из замочной доски, боевой пружины, курка, оси курка с поводком, спускового рычага и уздечки. Боевая пружина «V» образная, ее длинное плечо размещено в верхней части замочной доски и через поводок воздействует на ось курка. Ось курка фиксируется в боевом положении выступом спускового рычага. При нажатии на спусковой рычаг шептало освобождает ось курка, который за счет боевой пружины наносит удар по капсюлю, размещенному на брандтрубке. Капсюль воспламенят пороховой заряд в стволе — происходит выстрел.

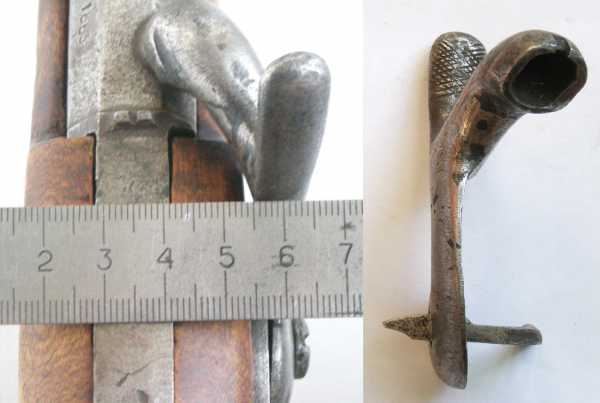

Курок имеет несколько углубленную ударную часть, чтобы предотвратить разлет осколков капсюля и защитить глаза стрелка. Спица курка прямая с ромбовидной насечкой с передней стороны. Ударная часть курка смещена влево относительно плоскости замочной доски.

Русский солдатский капсюльный пистолет образца 1848 года изготавливал Тульский и Ижевский оружейные заводы. Оружие, выпущенное на различных заводах, имело свои отличительные признаки, связанные прежде всего с особенностями маркировки.

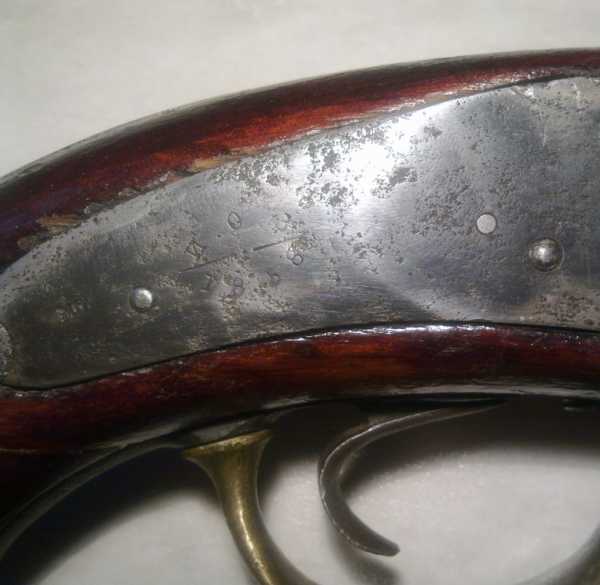

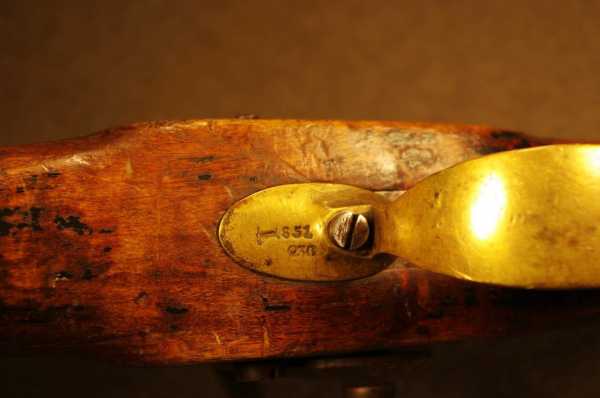

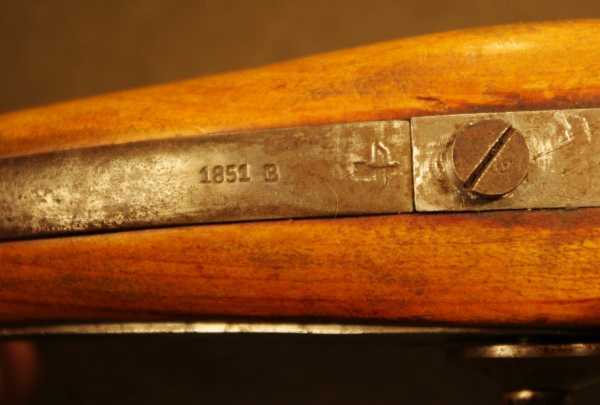

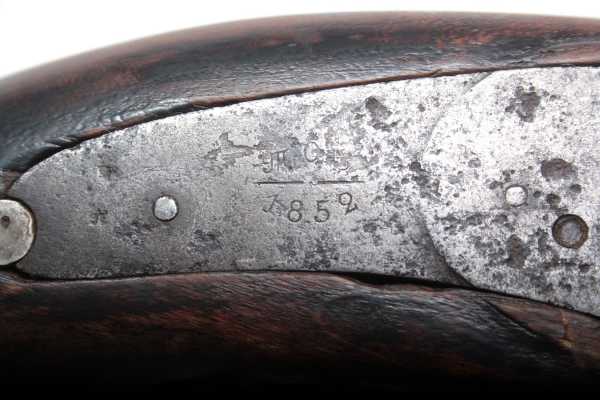

Маркировка на замках капсюльных пистолетов образца 1848 года, выпущенных на Тульском оружейном заводе представляла собой буквенный текст: «ТОЗ» под которым был записан год выпуска «1852». Между надписями наносилась прерывистая линия с точкой.

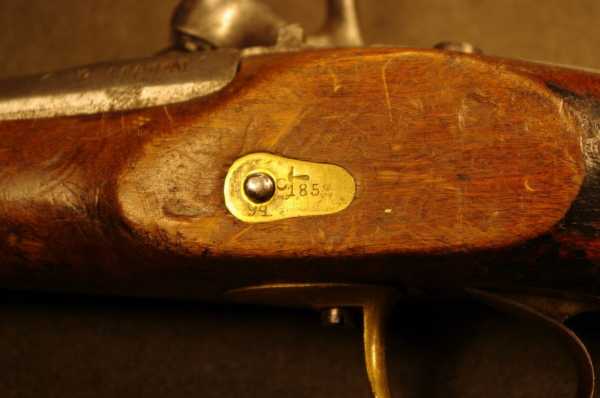

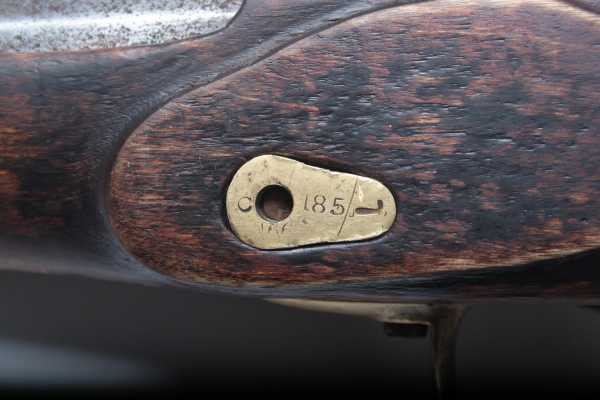

Замочная личина могла быть неправильной овальной формы. На личине наносился год выпуска «185…», серийный номер «166» и приемное клеймо в виде изображения молотка, а так же литера «С».

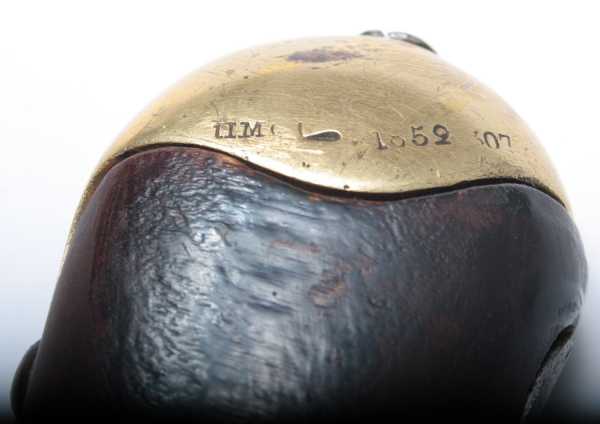

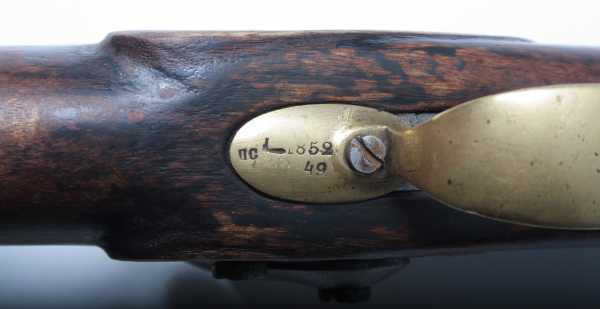

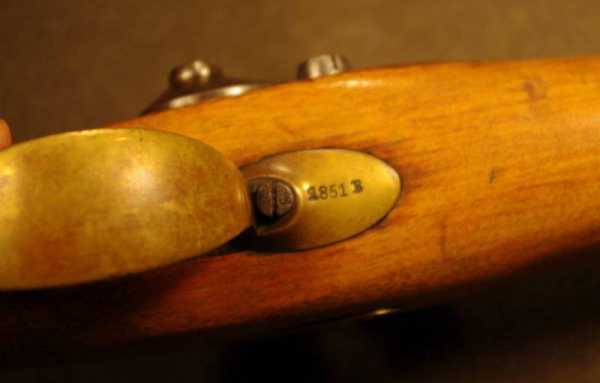

Маркировка на хвостовике рукоятки так же представляет собой серийный номер, год выпуска, клеймо приемки в виде молоточка и литеры «UM».

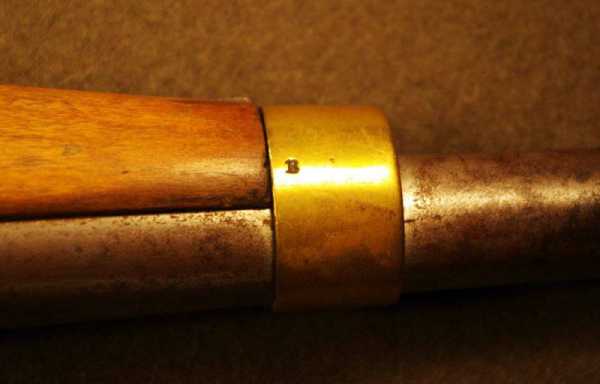

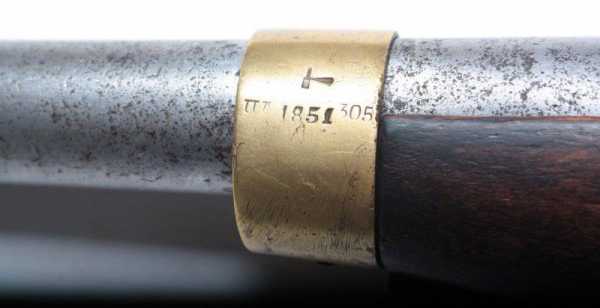

Маркировка аналогичного характера нанесена с левой стороны фиксирующего ствольного кольца (надульника). К сожалению не найдено сведений о том, что обозначают буквенные символы в маркировке, возможно это личное клеймо мастера, принимавшего оружие.

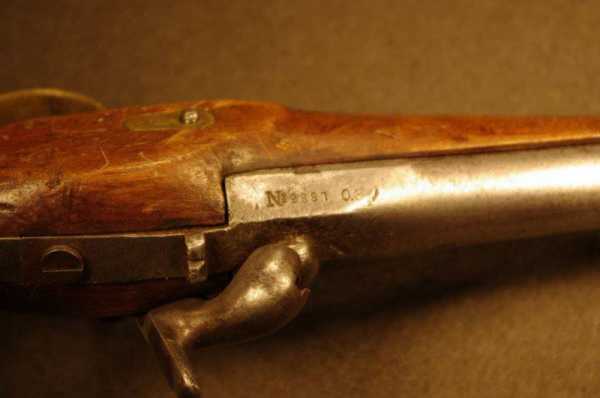

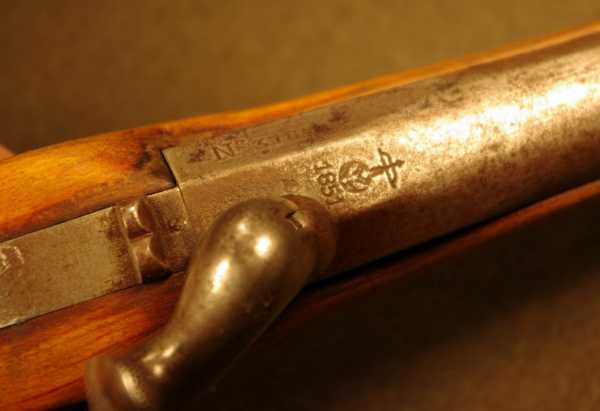

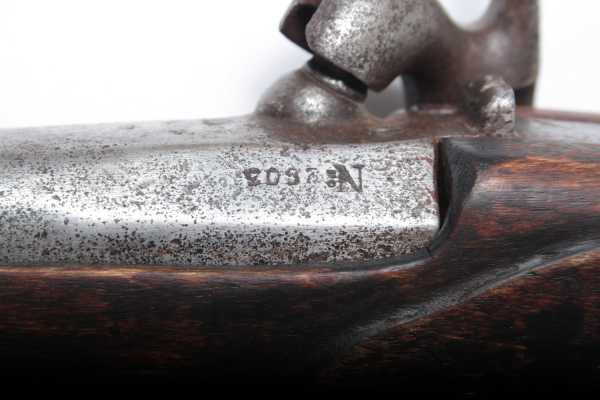

Номер пистолета был нанесен так же на стволе с левой стороны на одной из граней казенной части.

Маркировочные знаки с годом выпуска, номером и клеймами приемки наносили на передней площадке спусковой скобы.

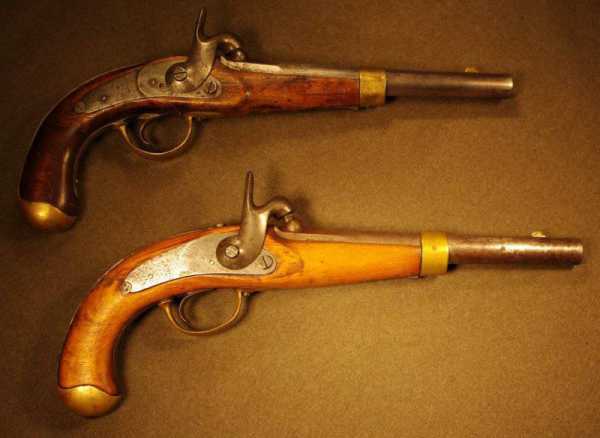

Визуально сравнивая русский солдатский капсюльный пистолет образца 1848 года выпущенный на Тульском оружейном заводе и Ижевском оружейном заводе различий почти невозможно заметить. Незначительное отличие наблюдается лишь в форме боковых изгибов хвостовика рукоятки.

Рассматривая особенности еще одного пистолета образца 1848 года, изготовленного в Туле, можно отметить наличие более четких литер «А» в левой и средней части замочной доски, а так же плохо просматривающийся штамп в правой части замочной доски чуть левее и ниже правого крепежного винта. Наблюдается больший изгиб спусковой личины в месте крепления задней стойки спусковой скобы, хотя возможно это впечатление обманчиво из-за разного разрешения фотографий.

На стволе пистолета помимо номера «№2381» нанесены буквы «ОЗ».

Внешний вид, форма и маркировка замочной личины практически не отличается от личины ранее описанного пистолета.

Аналогична маркировка и на передней площадке спусковой скобы.

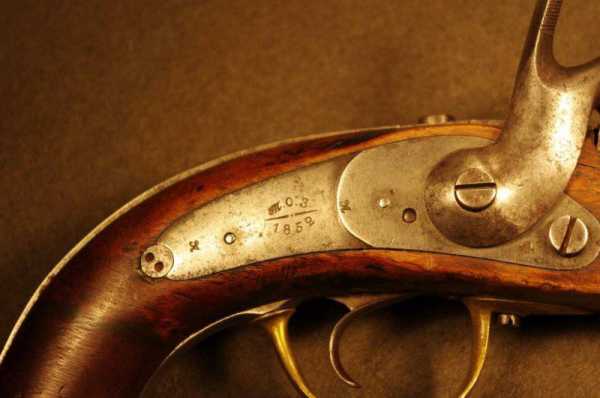

Маркировка замочной доски ударного пистолета образца 1848 года, выпущенного на Ижевском оружейном заводе представляет собой год выпуска «1858», нанесенный под буквами «И.О.З.». Между надписями имеется прерывистая линия с точкой.

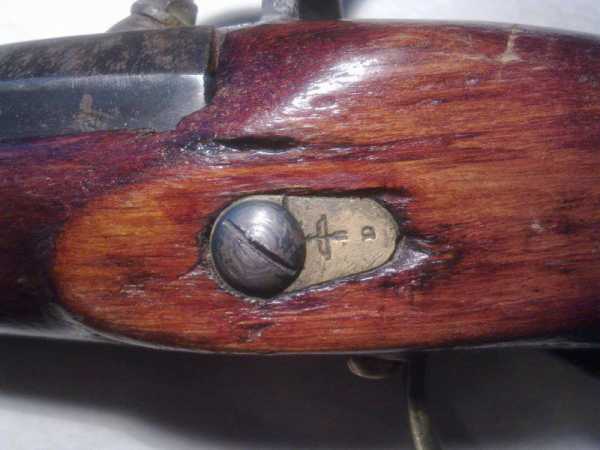

На замочной личине нанесена литера «D» и клеймо Ижевского оружейного завода.

Маркировка спусковой скобы пистолета, выпущенного на Ижевском заводе представляет собой год «1851» выпуска и литеру «В».

Иногда на площадке передней стойки спусковой скобы встречается изображение лука со стрелой, т.е. клейма Ижевского завода.

У русского солдатского ударного пистолет образца 1848 года, выпущенного в Ижевске отличается маркировка и на стволе. Помимо номера с левой стороны казенной части, в верхней части ствола нанесено клеймо Ижевского завода в виде лука со стрелой. Под ним нанесен год выпуска «1851».

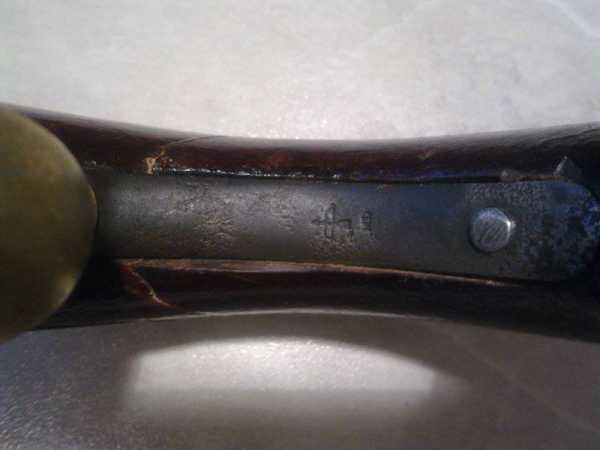

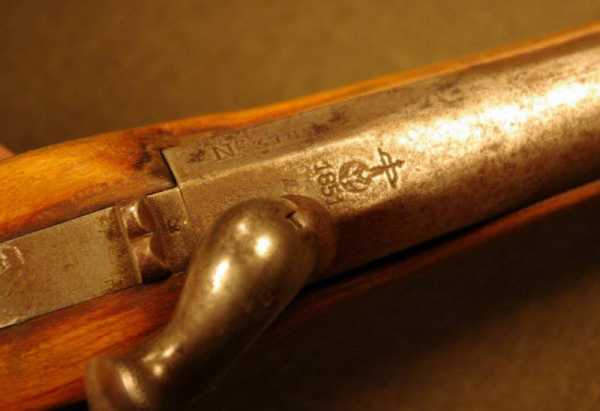

На хвостовике казенного болта нанесено клеймо в виде лука со стрелой, года выпуска «1851» и литера «В».

На хвостовике спусковой личины так же можно видеть клеймо в виде лука со стрелой и букв «HD»

Аналогичная маркировка выполнена с левой стороны надульника.

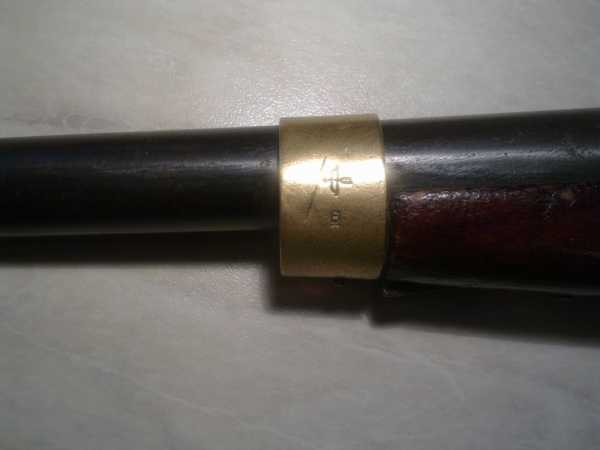

С левой стороны ствольного кольца ижевского пистолета иногда наносилась маркировка лишь в виде буквы «В».

Русский солдатский капсюльный пистолет образца 1848 года один из немногих образцов русского короткоствольного огнестрельного оружия, чертежи которого сохранились до наших дней. Построительные таблицы ударного солдатского пистолета образца высочайше утвержденного в 1848 году и принадлежащие к ним чертежи солдатского капсюльного пистолета образца 1848 года Вы можете приобрести на странице Чертежи капсюльного солдатского пистолета образца 1848 года

topwar.ru

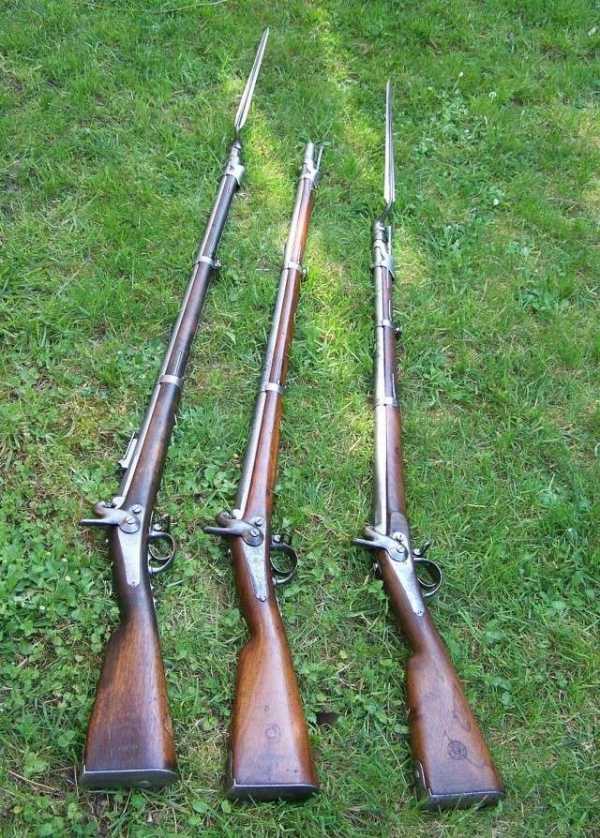

Ружье русское пехотное солдатское обр. 1845 года с капсюльным замком

Наиболее совершенным образцом гладко“ствольного оружия русской армии были пе»хотные ружья образцов 1845 и 1852 гг. Их разработка началась с конца 1830-х гг, когда правительство стало искать способы перевести армию на ружья с ударно-капсюльным замком. В период с 1839 по 1844 гг были испытаны системы Бонтана, Бордино, Житинского, Гартелу, Реклю, Жоли, Минье и т.д., однако ни одна из предложенных систем не устраивала Комитет по улучшению штуцеров и ружей. В 1842 году полковник Глинка прислал в Комитет донесение о вновь принятом во Франции на вооружение ударном ружье обр. 1842 года калибром 18 мм. Французы при этом не ограничились выпуском нового ружья, на поток была также поставлена переделка прежних кремневых ружей в ударные. Следует отметить, что в это время русская армия во многом подражала французской, вследствие чего с незначительными изменениями, в 1845 году был принят новый образец ружья, являвшийся практически точной копией французского обр. 1842 года.Новое ружье имело длину со штыком 78.14 дюйма (1985 мм) и весили 11 фунтов 46 золотников (4701 г). Калибр 7,1 линия (18,03 мм). Ствол стальной, длиной в 42.66 дюйма (1084 мм), наружный вид ствола представлял правильный усе»чённый конус, отделанный в конце казённой части пятью гранями: верхней, двумя боковыми и двумя промежуточными (вырожденный восьмигранник). Длина граней от обреза казны равнялась 1,5 дюйма (38 мм). Устройство этих граней имело целью облегчить работы при отделке стволов — зажиманием их в тисках. Верхняя грань, кроме того, служила для правильной установки прицела и мушки. В казённой части ствол запирался казёнником или казённым винтом. Толщина стенок ствола в казённой части равнялась 2,85 линий (7, 2 мм), а у дула 0,85 линий (2,16 мм). С правой стороны ствола к нему приваривался подстержник с завинтованным гнездом, в которое ввинчивался затравочный стержень, состояв»ший из конуса, квадрата, венчика и завинтованного стебля. На верхней части ствола, около обреза дула, припаивалась мушка, которая делалась для ружей обр. 1845 года из принц-металла, а для обр. 1852 г. – из железа (железом в XIX в. именовалась низкосортная сталь).

С принятием в 1855 году цилиндро-полушарной пули Несслера для увеличения меткости ружей был при»нят особый прицел, состоявший из двух щитиков, соединённых между собой посредством шарнира под прямым углом, так что, поднимая один щитик, опускался другой, который служил пяткой для первого.Штык состоял из трубки, которой он насаживался на ствол, лезвия и шейки. Длина штыка составляла 15,24 дюйма (387 мм). Лезвие изготавливалось из стали, а остальные части из железа.Ложа делалась из сухой берёзовой и ореховой дре“весины. На левой стороне приклада она имела щеку и окрашивалась в чёрный цвет.Замок к ложе крепился шурупом и винтом, шуруп — ввинчивался в дерево ложи, а привертной винт проходил через замочную доску и ложу. Все части замка монтировались на доске, имевшей вид продолговатой железной пластинки. Замок состоял из следующих частей: а) курка, б) боевой пружины, в) лодыжки, г) спускового крючка и д) перки.Ружейный прибор составляли следующие части: а) три глухих гайки (ложевые кольца, обоймицы),б) хвостовой винт соединявший ствол с ложею, в) затылок (затыльник, тыльник), крепившийся к прикладу двумя винтами, г) спусковая личинка, д) скобочное колено, е) спуск, ж) две антабки для прикрепления погонного ремня, из которых одна прикреплялась к средней гайке, а другая — к спусковой личинке, з) надульник, скреплявший конец цевья ложи, и) глазок (боковая личинка), врезавшийся в шейку ложи с про»тивоположной стороны замка и препятствовавший привертному замочному винту портить ложу.Все части прибора были медными, за исключением антабок, спуска и винтов, изготовлявшихся из железа и гаечных приборов из стали.Железный шомпол состоял из цилиндрического стебля и конической головки с завинтованным гнез-дом для ввинчивания пыжевника.

Пуля для этих ружей употреблялась сферическая (диаметр 6,6 линий (16,76 мм), вес 6.56 золотников (28 г)) и цилиндросферическая (пуля Несслера весом 7 золотников (30 г)). Вес заряда пороха 1,75 золотника (7,5 г) мелкого мушкетного пороха или 2 золотника (8,5 г) оружейного.Для установки прицела под пулю Несслера приходилось подтачивать курок для того, чтобы он не мешал прицеливанию.Принадлежность к ружьям составляли: а) нажим с нарезным винтом, 6) пульная форма из двух брусков, отлитых из артиллерийского металла и соединённых на одном конце шарниром, в) винтовальная доска с нарезами для винтов и г) отвёртка.

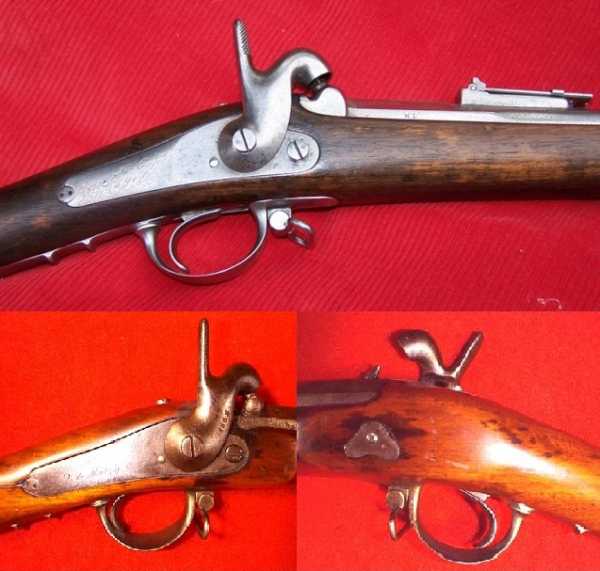

Пехотное ружьё, утверждённое в 1852 г., отличалось от образца 1845 г. следующим:

Мушка железная, а не из принц-металла;

Шейка штыка стала эллиптической формы, углы на боковых рёбрах в плоскости лезвия были сняты.

Спусковая личинка и глазок сделаны из железа

У передней части затыльника увеличена длина заплечиков для предохранения дерева ложи в этой части от отколов;

У ложи увеличена длина мыска и округлены острые рёбра у щёк.

Края цевья у ствольной и у шомпольной дорожек утолщены для прочности кожи.

zemlyanka-war.com

Капсюльный пистолет Эдварда Эбита » Военное обозрение

Пистолеты с капсюльным ударным замком, в зависимости от применения, конструкции и особенностей внешней отделки можно условно разделить на несколько разновидностей.

Во первых это обычные военные пистолеты, применявшиеся в армии. Это относительно качественное оружие, как правило лишенное излишних элементов украшения и имеющее строгие черты.

Во вторых это гражданское оружие, предназначенное для целей самообороны. В эту категорию могли попасть как очень дешевые и безвкусно оформленные пистолеты, так и уникальные высокоточные, созданные знаменитыми мастерами. Особенности декоративной отделки и применяемые материалы некоторых образцов позволяют назвать их настоящими произведениями искусства.

В отдельную категорию стоит выделить дуэльные пары и спортивное оружие. К этим пистолетам предъявлялись особые требования. Они как правило, сочетали в себе высокую точность и изящество в убранстве. Если про дуэльные пистолеты известно достаточно много, то спортивное оружие 19 века мало изучено. Возможно спортивное оружие порой использовалось и в качестве дуэльного.

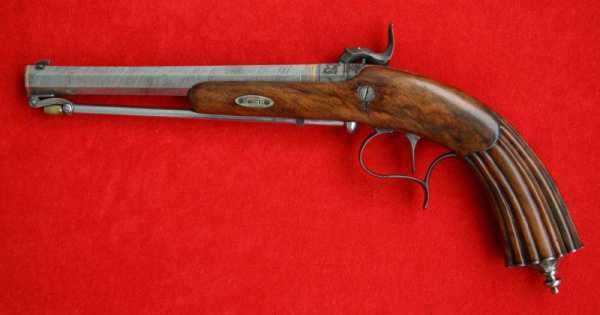

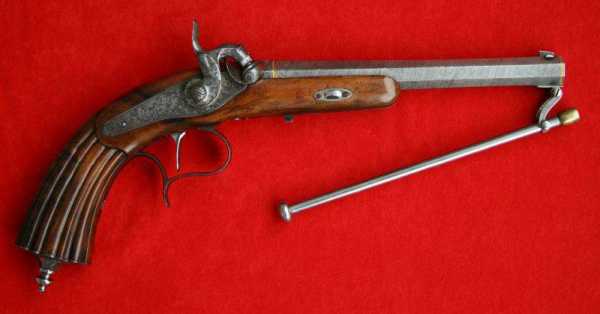

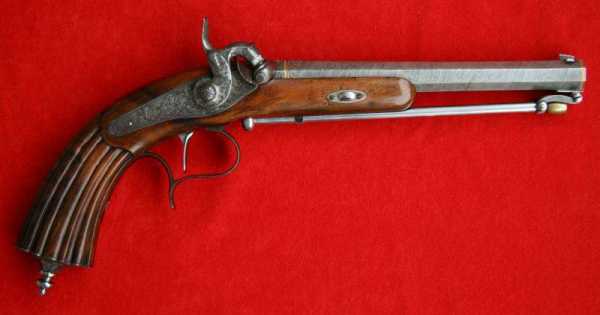

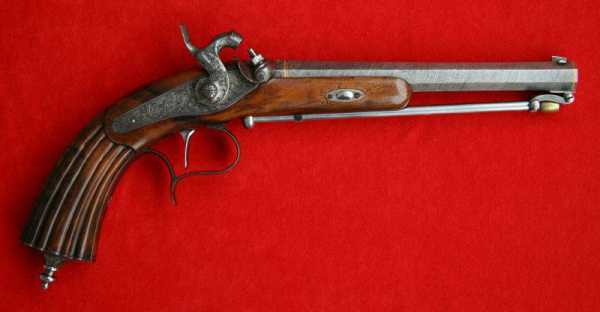

Попытаемся подробно проиллюстрировать устройство спортивного пистолета с капсюльным ударным замком на примере пистолета Эдварда Эбита (Eduard Ebigt 1811—1883).

Калибр представленного пистолета 10 мм (что в общем-то маловато для дуэльного или военного оружия), длина ствола 187 мм, общая длина оружия 325 мм, вес 670 грамм.

Конструктивно пистолет состоит из ствола, ложа, капсюльного ударного замка, спускового механизма, спусковой скобы и шомпола.

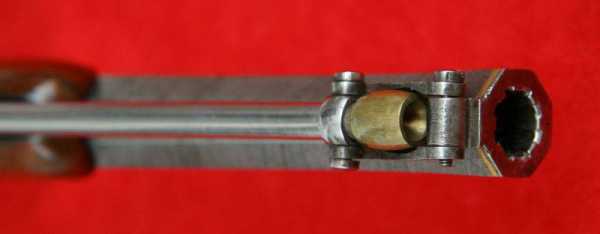

Шомпол стальной с латунным наконечником, шарнирно закреплен под стволом у дульного среза. Шарнирное крепление шомпола предотвращает его потерю при ношении и эксплуатации. Рукоятка шомпола представляет собой стальную «пуговицу» на конце шомпола, имеющую округлую форму.

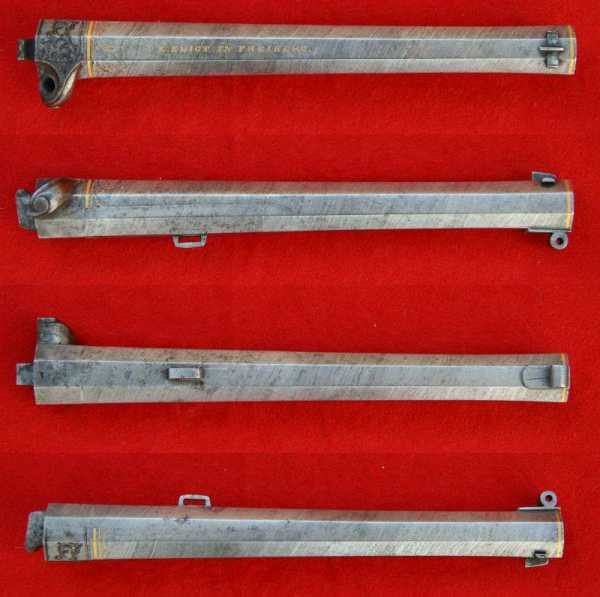

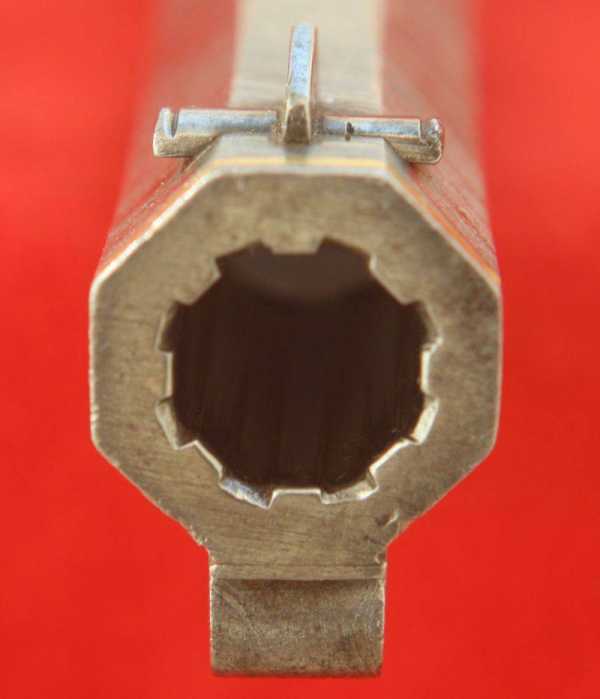

Ствол пистолета имеет восьмигранное сечение. Канал ствола нарезной, восемь нарезов прямоугольной формы имеют правонаклоное закручивание.

Ствол расширяется в казенной части и у дульного среза. Самая тонкая часть ствола расположена на расстоянии примерно в ¼ длины ствола, считая от дульного среза. В нижней части ствола в паз «ласточкин хвост» установлено ушко с прямоугольным отверстием для крепления ствола к ложу с помощью плоского фиксирующего клина (задвижки). Ушко для шарнирного соединения с шомполом вероятно приварено к стволу. Интересно, что элементы декоративной отделки в казенной части, в местах где ствол закрывает ложе, не выполнены. Золотая проволока всечена в гравированный рисунок на верхней и наклонной гранях ствола, а так же примерно на ½ длины вертикальных граней. На поверхности ствола у дульного среза золотое кольцо полностью замкнутое.

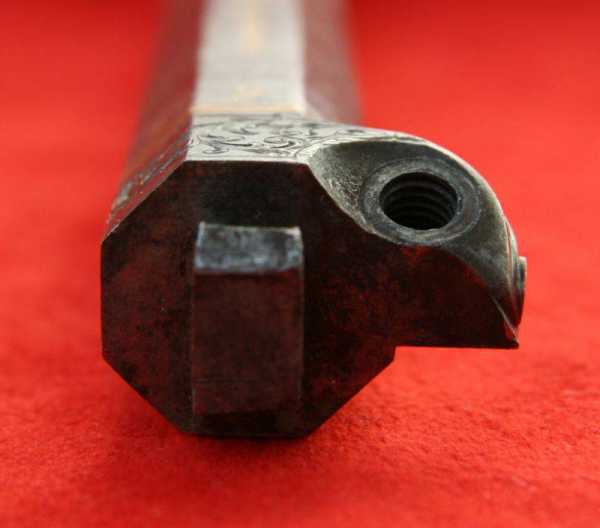

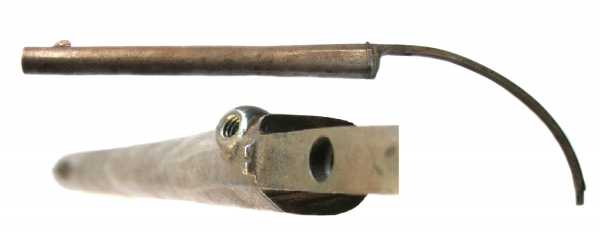

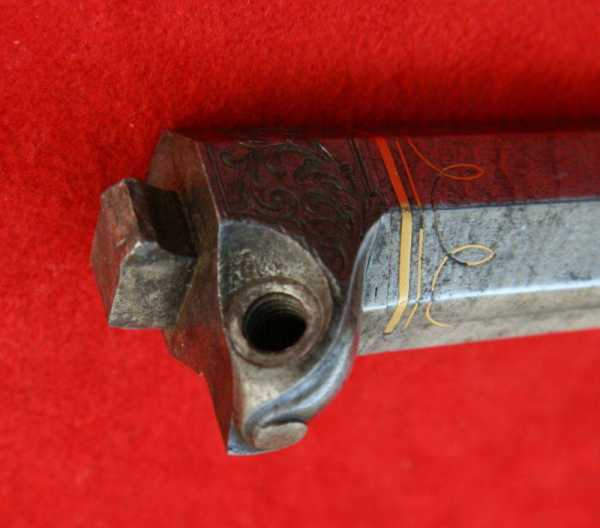

В казенную часть ствола установлен казенный винт с выступающим вправо приливом и резьбовым отверстием под брандтрубку. Казенный винт заканчивается крюком для крепления ствола к съемному хвостовику и соответственно к ложу.

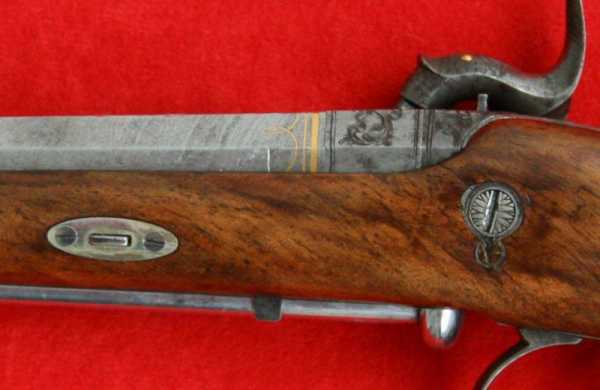

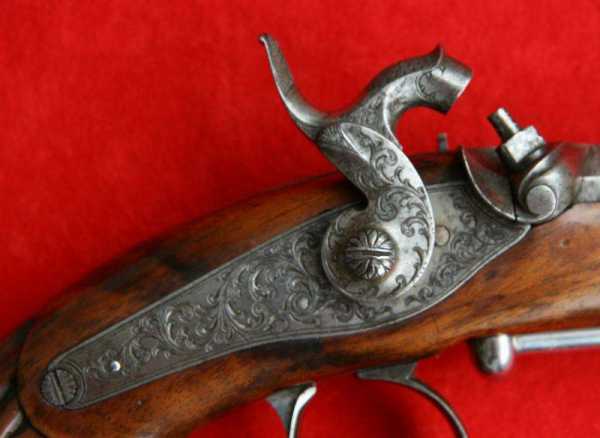

Капсюльный ударный замок размещен с правой стороны пистолета. Поверхности курка и замочной доски обильно покрыты гравировкой растительного орнамента.

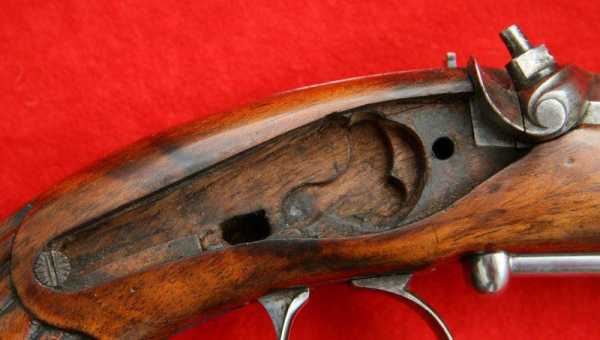

Ложе в месте установки замка имеет вырезы под выступ спускового рычага, уздечку и боевую пружину. Нижний край замочной доски фиксируется в ложе винтом.

Крепление замка в ложе осуществляется за счет винта, установленного в сквозное поперечное отверстие в ложе. Головка винта размещена в круглой втулке с потайным отверстием.

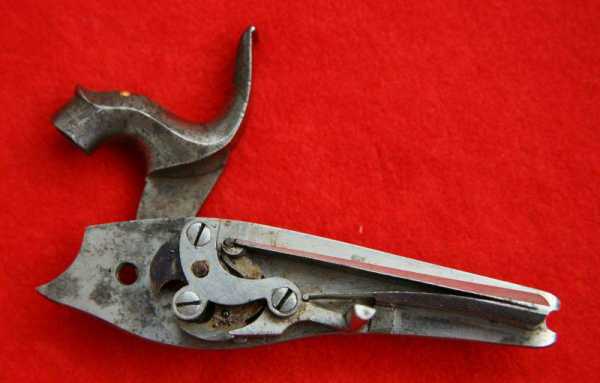

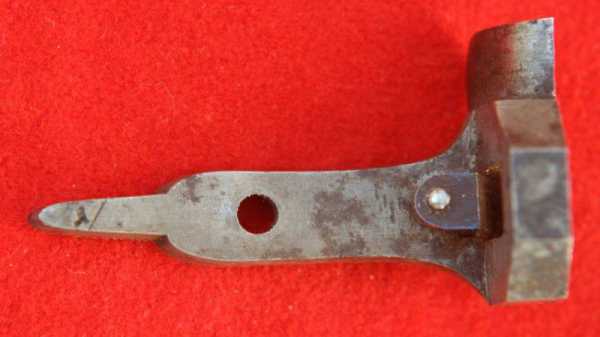

Замок состоит из замочной доски, оси курка с боевым и предохранительным выступами, уздечки с винтами крепления, спускового рычага с винтом и двуперой боевой пружины. Верхнее (длинное) перо боевой пружины через поводок соединено с осью курка. Нижнее (короткое) перо является возвратной пружиной спускового рычага.

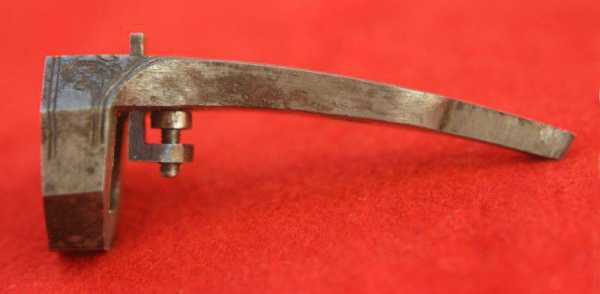

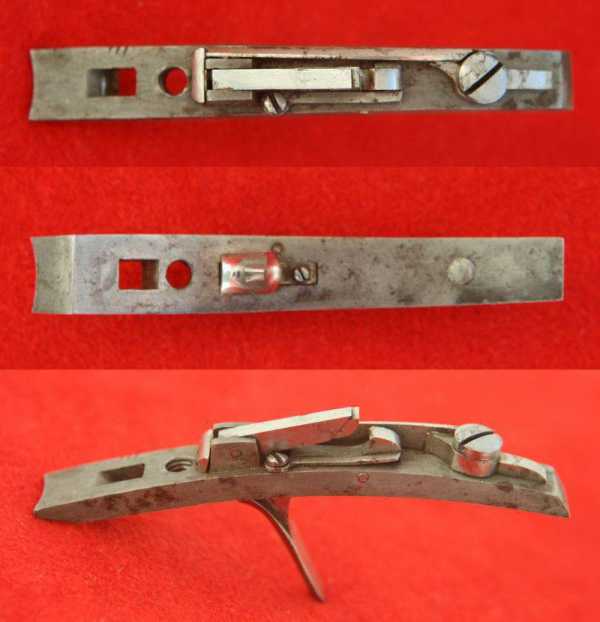

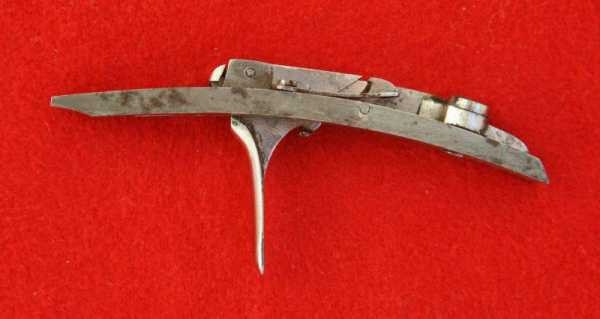

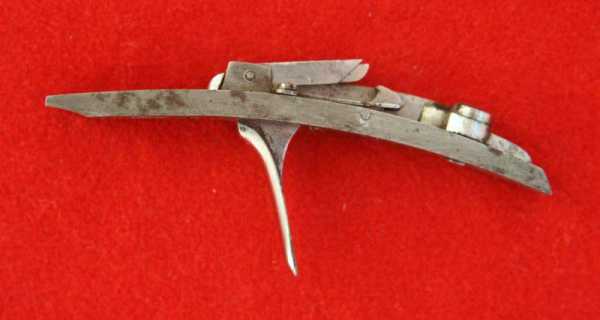

Спусковой механизм капсюльного пистолета Эдварда Эбита состоит из спускового курка, спусковой личины, фиксирующего рычага (шнеллера), пружин и регулировочного винта.

Конструкция спускового механизма позволяет производить плавный спуск, что существенно повышает точность стрельбы.

Так называемый французский шнеллер имеет регулировочный винт, позволяющий настраивать усилие спуска. Для постановки спускового крючка на шнеллер, спусковой крючок необходимо просто продвинуть вперед.

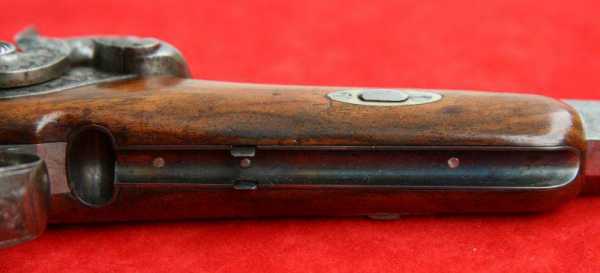

В нижней части цевья установлено металлическое основание для крепления шомпола в «боевом» положении пистолета.

Основание представляет собой изогнутую стальную пластину с полостью для установки шомпола и зажима в виде «губок» удерживающих стержень шомпола. Основание крепится к цевью с помощью двух винтов.

Ложе в местах установки ствола, замка, спускового механизма, хвостовика казенного винта, ушка для крепления ствола, основания для шомпола имеет соответствующие вырезы.

Отверстия в ложе позволяют разместить крепежные винты основания крепления шомпола, фиксирующей задвижки ствола, винтов крепления замка, хвостовика казенного винта, спусковой скобы и хвостовика рукоятки. Рукоятка пистолета имеет фигурную форму, образованную продольными пазами.

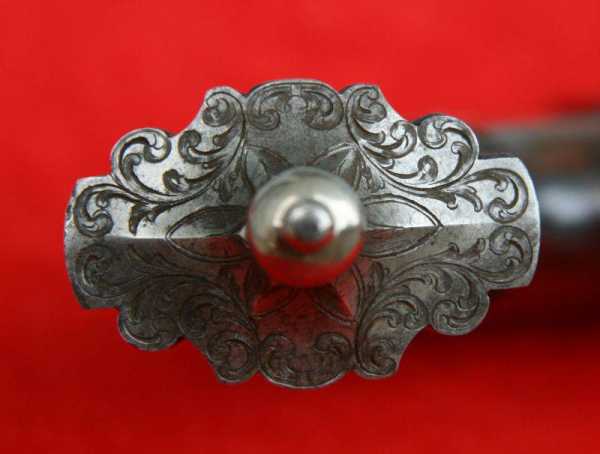

Хвостовик рукоятки стальной, повторяющий контур сечения рукоятки. Поверхность хвостовика украшает гравировка растительного орнамента. Крепления хвостовика рукоятки в ложе осуществляется с помощью винта с фигурной головкой. Препятствует осевому перемещению вокруг крепежного винта два боковых выступа с тыльной части хвостовика.

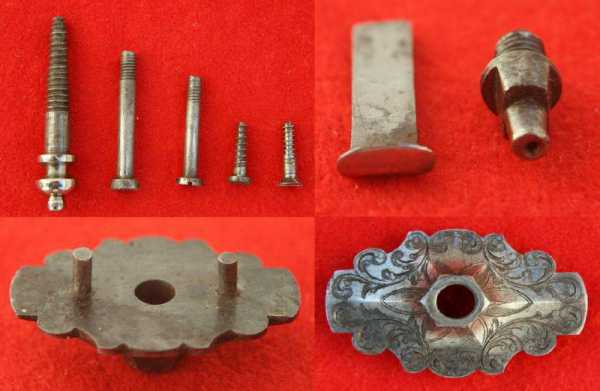

Крепежные винты имеют различную форму и предназначены для крепления в металлических резьбовых отверстиях деталей оружия или в древесине ложа. Фиксирующий клин (задвижка) ствола представляет собой плоскую пластину с ограничительным выступом овальной формы с одной из сторон. Брандтрубка (сосок) имеет резьбовую цилиндрическую часть для вкручивания в отверстие казенного винта, основание с двумя плоскими гранями, для удобства откручивания ключом и стержень для надевание капсюля.

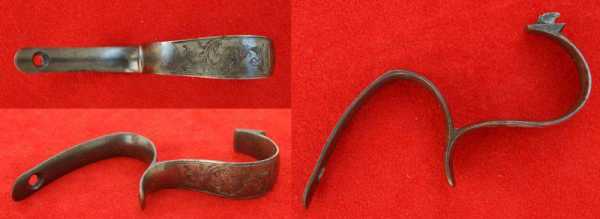

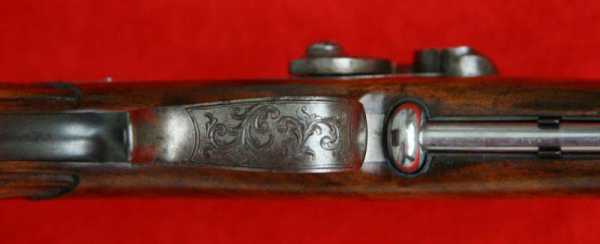

Наружная поверхность спусковой скобы покрыта гравировкой растительного орнамента.

Спусковая скоба имеет в нижней части выступ под палец. Крепление спусковой скобы в ложе осуществляется с помощью крюка в передней стойки, который входит в паз спусковой личины и винтом через сквозное отверстие в нижней части.

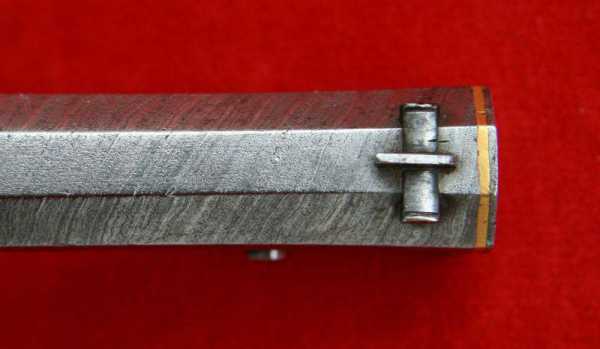

Прицельные приспособления капсюльного пистолета состоят из мушки и целика. Мушка установлена в верхней части ствола у дульного среза и может перемещаться поперечно каналу ствола в пазу «ласточкин хвост». На основании слева от мушки нанесена метка, указывающая вероятно правильное (пристреленное при испытаниях) положение мушки.

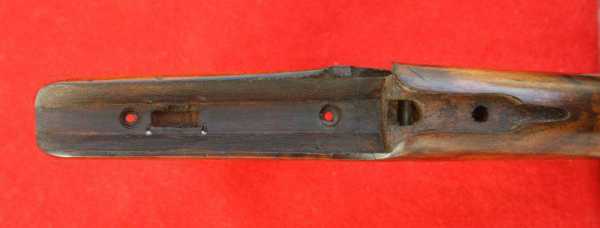

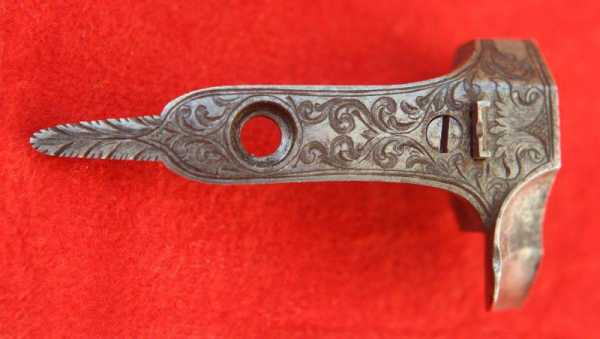

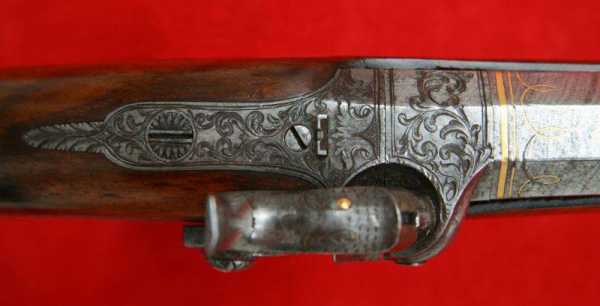

Хвостовик казенного винта двухступенчатый, сужающийся к задней части. Хвостовик покрыт гравировкой. Крепление хвостовика в ложе осуществляется с помощью винта, который проходит сквозь ложе и вкручивается в спусковую личину.

В хвостовике казенного винта установлена мушка, которая регулируется по высоте. Позади мушки размещен регулировочный винт, вкрученный в нижний выступ мушки.

При вращении регулировочного винта по часовой стрелке целик поднимается, при вращении против часовой стрелки опускается, за счет чего стрелок может корректировать прицельную дальность.

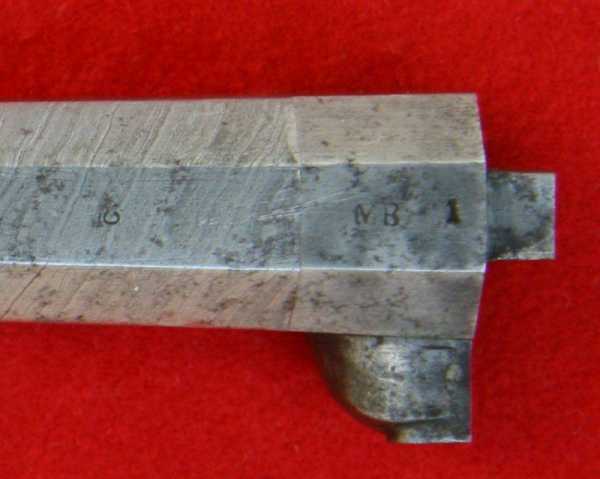

Маркировки, нанесенной на оружие не так много. В нижней части казенного винта имеется буквенно-цифровой текст «MB 1», в нижней казенной части ствола имеется символ, напоминающий литеру «С».

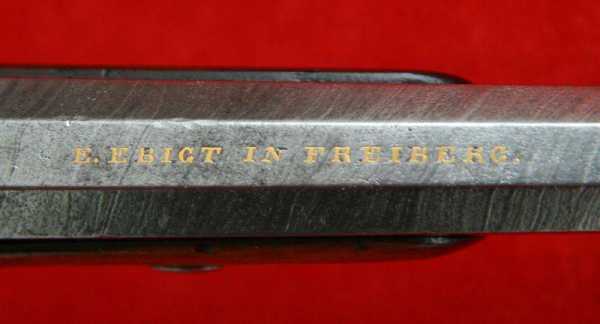

В верхней части ствола пистолета золотом выполнена инкрустация с именем мастера и местом изготовления оружия «E. EBIGT IN FREIBERG». Имя мастера Эдварда Эбита из Фрайберга (Саксония) крайне редко упоминается в оружейной литературе и обычно в связи с изготовлением им охотничьих ружей. Более подробной информации о мастере не смог нам представить и владелец пистолета.

Очень приятно, когда появляется возможность подробно проиллюстрировать устройство какого-нибудь пистолета. Еще приятнее, когда это оригинальный кремневый или капсюльный пистолет, который изготовлен более сотни лет назад. Огромная благодарность неравнодушным людям, как в нашей стране, так и за ее пределами, благодаря которым сайт HistoryPistols.ru имеет возможность демонстрировать качественные и подробные фотографии.

topwar.ru

от «Сибирки» до «Pursuit-Ultralight» / Сибирский охотник

Многие о них слышали, немногие – видели, и уж совсем малое число охотников из них стреляли. Речь идет о когда-то широко распространенных дульнозарядных ружьях, известных под названием «сибирки» или «сузгунки» (от п. Сузгун под Тобольском). В европейской части России название «архангелки» уже совершенно забыто, а вот по восточную сторону Урала это оружие было в ходу еще лет тридцать назад, а кое-где пользуется энтузиастами до сих пор.

Его не следует путать с крупнокалиберными (8-10 и даже 4 К) «гусятницами», как понятно из названия, метавшими по стае сотню граммов дробового заряда. На фото срез ствола типичной «сибирки».

Как видите, вполне вменяемый размерчик. Ствол высверлен в стандартном для тех времен шестигранном прутке.

В чем же секрет непреходящей популярности такого сложного в эксплуатации оружия? Будете смеяться: в дешевизне и… простоте использования! В то время, когда финансово обеспеченные слои стрелков массово переходили на унитарный патрон, жители деревень и таежных поселков не собирались отказываться от своего надежного, экономичного и вполне универсального оружия. Имея один ствол, охотник мог работать им по любому зверю или птице.

Вместо расположенных в определенном порядке патронов разного снаряжения он точно так же держал в одних кармашках-«кошельках» завернутые в бумажки разные навески пороха (дымного, дешевого), а в других нарубленные из свинцового прутка опять же разные снаряды – от грубоватой дроби до массивных «пуль». При определенной сноровке процесс заряжания занимал считанные секунды. С учетом того, что капсюль уже был подготовлен (на фото – замок «сибирки»).

По сообщениям газеты “Обская жизнь” за 1912 год, местные сибирские охотники покупали оружие и припасы в Барнауле, Томске, Новониколаевске. Славился специальный магазин с пороховым складом под общим названием «Торговый дом М. и К. Порсевых» на углу Николаевского проспекта и Тобизеновской улицы в Новониколаевске. «Магазин Порсевых реализовывал и боевое оружие, с которым сибиряки охотились на крупных хищников: медведей, волков, лосей. Но для многих местных промысловиков даже ещё в начале XX века такое оружие было финансово недоступно. Поэтому охотники пользовались услугами кустарей. С давних времен старожилы охотились с так называемыми “сибирками”. Такие сибирские промысловые винтовки работы местных кустарей-оружейников имели большое распространение».

А действительно, ну сколько стоит дымный порох, прутковый свинец и бумага? Разве что капсюли требовали каких-то заметных трат. Словом, наши деды и отцы были те еще «экономисты-монетаристы». Их детей принцип «дешево и сердито» привлекает все реже – на повестке дня любительская и спортивная охота. А что это за спорт без преодоления искусственно созданных трудностей?

И вот маятник качнулся в другую сторону: резко возрос интерес к совсем уж древним и легендарным орудиям охоты – лукам и арбалетам. Сначала зарубежные законодатели вдруг выяснили, что оружие это очень сложное для современного человека и, соответственно, малодобычливое. И предоставили его энтузиастам значительные преференции по срокам охоты, да и по стоимости лицензий (у нас тоже наблюдаются определенные шевеления в этом направлении). Затем пришел черед дульнозарядных ружей – по тем же самым основаниям.

Заокеанские производственники тут же ответили на возросший спрос резко увеличившимся предложением.

На фото «Pursuit-Ultralight» — капсюльное дульнозарядное ружье калибра 50.

Это одна из последних разработок в соответствии с наметившейся тенденцией к уменьшению веса дульнозарядок. И действительно, весит «Ультралайт» всего около 2.5 кг (без прицела, понятно). Стоит тоже по-божески – от 295 до 435 в зависимости от модификации.

Вообще, предложение довольно широкое. Есть старые добрые ружья с замками один в один как у «сибирок», а есть куда более сложные, но очень технологичные и современные варианты. Схема подобного УСМ приведена на рисунке.

Как водится, тут же схлестнулись в яростных баталиях «традиционалисты» и «модернисты». Первых особенно вывела из себя одна из последних новаций: для облегчения чистки ружья деталь, куда вставляется капсюль, сделали вывинчивающейся (этакий съемный «патронник»). Неслыханное попрание традиций!

А что, где-то они правы – так недолго и до полуавтоматов дойти, для чего тогда было всю кашу заваривать?

(В статье использованы материалы сайта п. Сузгун)

www.hunting.ru

Капсюльная революция, о которой многие позабыли.

У современного стрелка, за редким исключением, отношение к оружию «доунитарной» эпохи несколько пренебрежительное.
Ну да, точность немногим лучше двустволки, скорострельность вообще понятие умозрительное… Кремневое, капсюльное… Да один черт!
И тем не менее, даже если не рассматривать ударный капсюль как важнейший этап эволюции оружия к унитарному патрону, его появление произвело революцию. Правда, скорость прогресса была такова, что уже спустя несколько десятков лет после широкого появления капсюльного оружия, оно было заменено оружием под унитарный патрон. По сути, золотой век капсюльников длился не более 30 лет: с середины 30-х до середины 60-х годов XIX века. Правда, и воевали тогда немало. Ну и рачительные охотники-промысловики еще долго предпочитали пистон патрону, поскольку дешевле и вес на себе таскать надо меньший.
В общем, революция, которая совершилась при замене кремневого замка на ударный осталась в тени того, что стало позднее.
Посмотрите на это

А под дождем? Или, хотя бы, при ветре? А потаскать с полсуток в заряженном виде? Помните, как герой «Острова Сокровищ» постоянно менял порох на полках пистолетов? Не мелял бы — отказали бы мигом, порох весьма гигроскопичен, да и полка может открыться. Плюс осечки по вине кремня и огнива. Плюс неоднообразные заряды по вине разного дозирования пороха (на полку и в ствол — пересыпать\недосыпать проще простого). Проще говоря, при замке массовой выделки, кремнях среднего и низкого качества (а не современных!), стрельба из такого оружия — лотерея в некотором роде. Спасало то, что служили тогда несколько десятков лет, отрабатывая приемы обращения с оружием до автоматизма.
Капсюль сделал оружие практически всепогодным, позволил носить его заряженным долгое время, убрал бОльшую часть осечек. В общем, очень похожее по конструкции дульнозарядное оружие, на самом деле, кардинально разное. Это сполна показала Крымская война.
Ну и кремневый револьвер это то еще чучело. А вот капсюльный…это легенда, классика и бестселлер. В более удачливых странах — до сих пор!

jurgen-m.livejournal.com

Капсюльные ружья 19 века в Аскизском краеведческом музее.

Недавно имел счастье созерцать капсюльные ружья в Аскизском музее. Исторические драгоценности разрешили сфотографировать и я делюсь с вами.

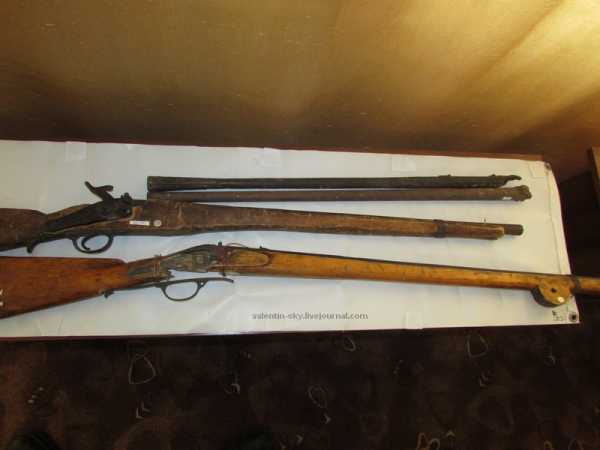

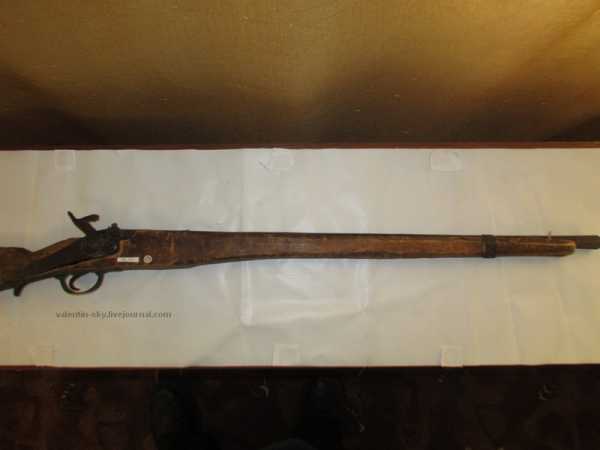

Оружие не в идеальном состоянии и представлены как есть.Капсюльные ружья заряжались через дуло.Порох поджигался капсюлем и был более совершенным по сравнению с кремневым ружьем.

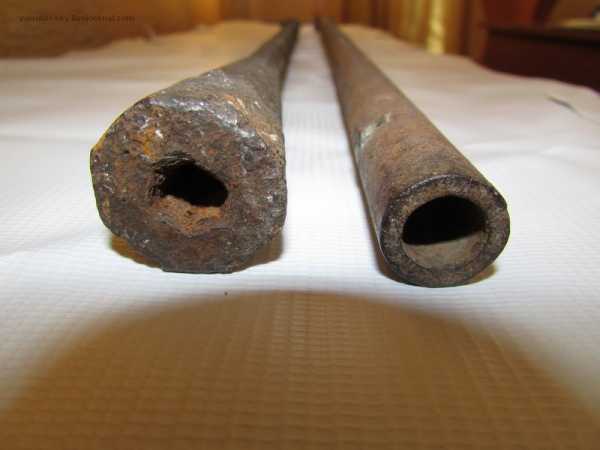

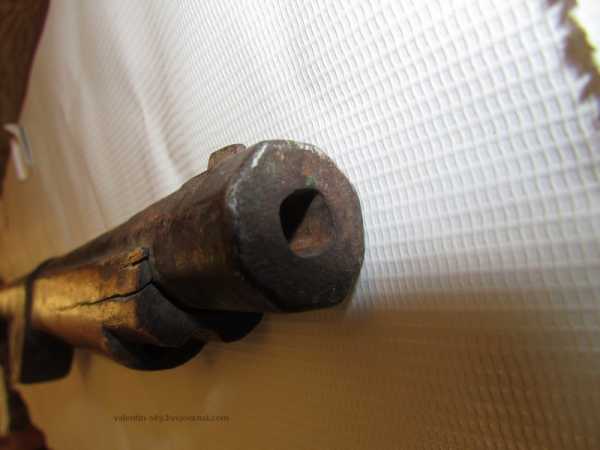

Нарезной и гладкоствольный ствол 19 века

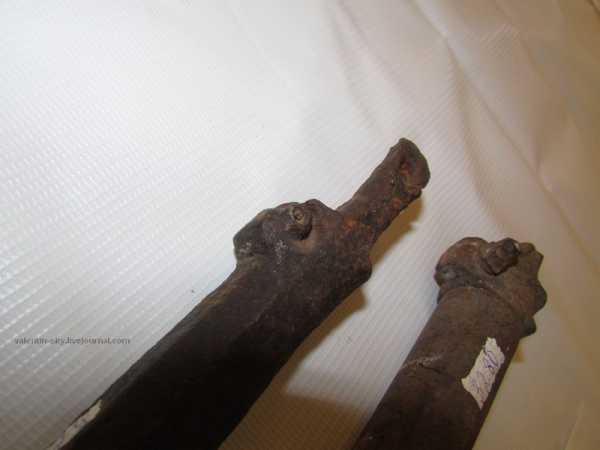

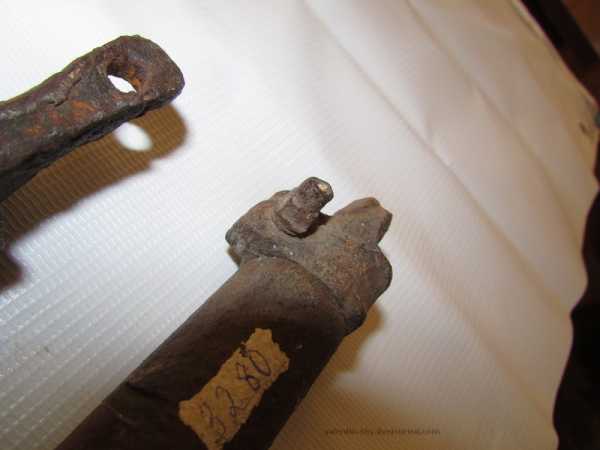

Капсюльная часть ружья,сюда устанавливался капсюль.

Заводское ружье 1870 года выпуска Ижевский оружейный завод.Некоторые детали охотник взял от другого ружья.

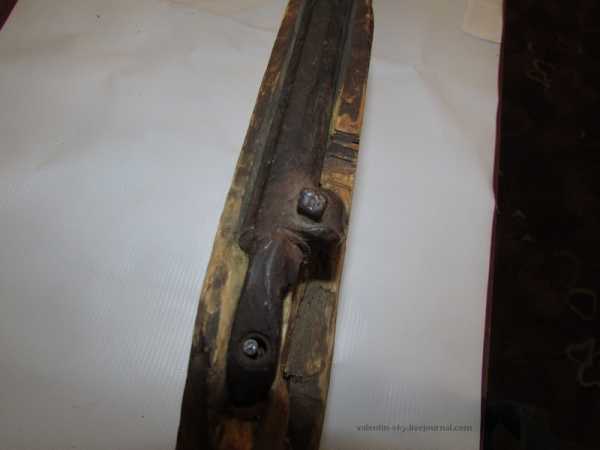

Отверстие для крепления сошки.Сошка нужна для повышения точности.Ниже на рисунке видно как она использовалась

Работа Сурикова “Минусинский татарин с пищалью на сошках”, выполненная им во время минусинской поездки
На рисунке ружье скорее всего кремневое.

Фото из архива Павла Гусева Промышленник-бурят с кремневым ружьем на сошках (Забайкальская обл., до 1917 г.)

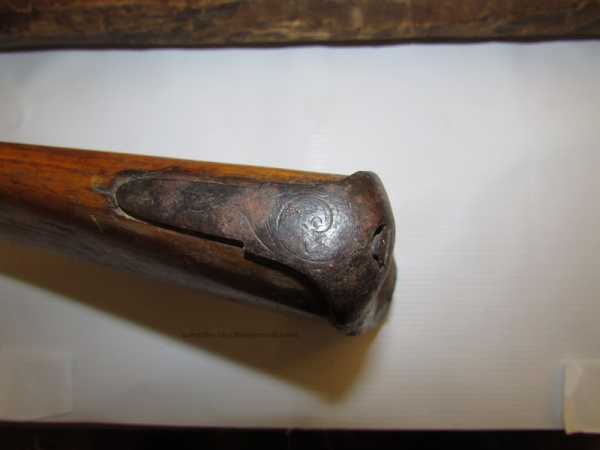

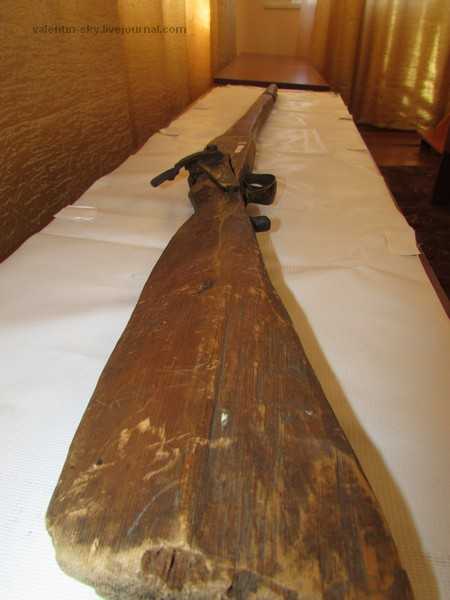

Приклад

Нарезной ствол «нарезка Баучера».

В музее имеется еще один экземпляр. Капсюльное ружье с самодельным ложем,хотя сделана весьма топорно но вполне рабочее.

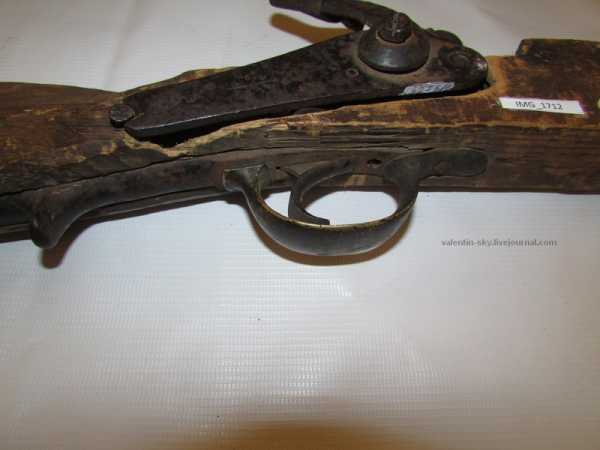

Замок

Ну у меня все!

valentin-sky.livejournal.com

Русский солдатский капсюльный пистолет образца 1848 года (Russian 1848 Percussion Soldier’s pistol)

Переход к капсюльному способу воспламенения порохового заряда в русской армии изначально шел по пути переделки оружия и замены кремневых замков капсюльными. О так называемых переделочных пистолетах мы уже рассказывали в статье Русский кремнёвый пистолет образца 1809 г и его разновидности.

Появившийся в 1848 году ударный солдатский пистолет образца 1848 года стал первым специально разработанным капсюльным пистолетом, принятым на вооружение российской армии.

Русский солдатский капсюльный пистолет образца 1848 года состоит из ложи, ствола, капсюльного замка, спускового крючка со спусковой личиной, спусковой скобы.

Ствол пистолета имеет слегка коническую форму, в казенной части (примерно на четверть длины ствола) неправильной восьмигранной формы, в остальной части ствол круглого сечения. В казенной части сверху справа выполнен прилив с резьбовым отверстием для установки брандтрубки. Казенный винт у пистолета показанного на фото имеет удлиненный хвостовик, с отверстием для крепежного винта. Вероятно это последствия неудачного ремонта или реставрации. Согласно чертежей пистолета хвостовик казенного винта должен быть длиной 33 мм, а вдоль ложа на тыльной стороне рукоятки должна быть закреплена металлическая ложевая накладка.
