Сравнение ППШ-41 и MP-40

Сам являюсь ярым поклонником сайта Луркморье, и одновременно занимаюсь изучением оружия времен ВОв. И вот наткнулся на прелюбопытнейшую статью, которую привожу здесь. Орфография и пунктуация автора сохранена, сорри, но будет немного мата.

ППШ (пэпэша, папаша, офиц. 7,62-мм пистолет-пулемет Г. С. Шпагина обр. 1941 г.) — советская вундервафля, при помощи которой были выпилены Фрицы, Гансы и прочая тевтонская шваль. Тысячи их! Поскольку к декабрю сорок первого совковая армия просрала все СВТ-40, фошисты, нахапавшие себе таких игрушек в качестве трофеев, так же вдохновенно отстреливали пролетарских Ванек и Абрамов. Кошерной данную трещотку сделали простота производства и всякие удобные хрени вроде перфорированного кожуха, который также выполнял роль дульного тормоза-компенсатора, крепкого приклада и т. д. И это несмотря на воспетый в анналах солдат ВОВ заводной барабанный магазин, патроны в котором частенько перекашивало.
История создания
Изначально советские генералы больше уважали винтовки (в том числе самозарядные и автоматические), а пистолеты-пулеметы не жаловали, считая их гангстерскими стрелялками, но чтобы не отстать от тренда свой вариант все-таки на вооружение приняли. Им оказался ППД ака пистолет-пулемет Дегтярева — оружие довольно сложное, изготавливающееся методом фрезеровки, стоившее почти как целый пулемёт ДП и потому производившееся малой серией и без особого энтузиазма. Однако помахавшись с финнами в холодных северных лесах, армейцы пришли к выводу: «ПП нужен» и скинули оружейникам новое ТЗ: «сделать то же самое, но дешевле».

Так появился ППШ. Технология изготовления оного была гораздо проще, что позволило удешевить производство более чем вдвое по сравнению с ППД. ППШ почти полностью сделан из деталей холодной штамповки, оставалось накрутить две резьбы и сдобрить конструкцию парой более сложных конструктивных фиговин, так что при желании его может собрать даже нынешний школьник (собственно, бриты со своим "СТЭНом" пошли тем же путём). Известны случаи, когда самодельные, но вполне боеспособные ППШ клепались партизанами прямо в лесу, в полевых мастерских, из металолома и деталей неисправного оружия. Полученные таким образом кадавры можно увидеть в некоторых музеях ВОВ. ППС, правда, еще проще и самодельщиками более любим.
Изначально, ППШ комплектовался только барабанным магазином на 71 патрон, полученным в наследство от ППД. Такой магазин приходилось подгонять к автомату вручную. Качество зачастую было настолько хреновым, что к каждому ППШ прилагалось по три магазина, которые ни к какому другому ППШ не подходили. Баттхёрта и лулзов добавляло то, что барабанный магазин был громоздким, сильно выступая за габариты оружия, и весил более одного килограмма пустой. Сабж с примкнутым полностью снаряженным барабанным магазином тянул примерно на 5,5 кг. Насчет перекашивания патронов: есть мнение, что не в последнюю очередь это из-за гильз «бутылочной» формы — у «Томпсона» и «Суоми» использовались патроны с цилиндрическими гильзами, поэтому и склонность к перекашиванию в их барабанных магазинах была меньшей (патроны прилегали друг к другу плотнее).
Впоследствии был запилен секторный (школьн. «рожковый») магазин на 35 патронов, хоть и менее емкий, зато лишенный этих недостатков. Также в более поздней версии убрали переключатель режимов огня (небольшая фиговина перед спусковым крючком), справедливо рассудив, что нечего простому красноармейцу заморачиваться такой ерундой, как стрельба одиночными, зато автомат дешевле будет. За счет этого, а также других доработок, автомат в 42 году вплотную приблизился по цене к мосинке и смог стать вторым после нее по массовости оружием.
Основные достоинства и недостатки
Инструкция по эксплуатации
Простота и дешевизна производства.
Надежность.
Наивысшая среди конкурентов (благодаря патрону 7,62x25 ТТ), начальная скорость пули — высокая пробивающая способность, большая эффективная дальность (100—200 метров).
Высокая точность (в случае стрельбы одиночными) и стабильность при стрельбе очередями (за счет дульного тормоза и большого веса). Если тот же МР-40 при стрельбе ощутимо подкидывает и прицельно очередями не пострелять, то из ППШ можно поливать вражину свинцом как из шланга.
Из недостатков можно отметить:
Склонность к самопроизвольным выстрелам при падении на твердую поверхность (общая болезнь всех ПП со свободным затвором)
Малое останавливающее действие (опять таки благодаря высокоскоростной пуле малого калибра, которая попросту прошивала тушку фрица и уносила с собой большую часть дульной энергии).
Высокий темп стрельбы (см. видео) — момент спорный: высокая огневая мощь с одной стороны и перерасход боеприпасов — с другой. Из-за огромной скорострельности получил прозвище "Пожиратель Патронов Шпагина".
Трудно привести в норму в случае заледенения — барабанный магазин воды ого-го вмещает и льда из неё соответствующе получается — отогревали над костром.
В Великой Отечественной
ППШ был основным пистолетом-пулемётом СССР. За время войны было выпущено более пяти миллионов штук, причем с сорок второго года ППШ по заказу совка делались в Иране.
ППШ-41 vs МР-38/40
Основным идеологическим конкурентом ППШ был расовый немецко-фашистский пистолет-пулемет Erma MP-38/40, запиленный изначально как оружие самообороны для танкистов (под стволом даже имеется специальный крюк/упор, которым предполагалось цепляться за край танкового люка или амбразуры и отстреливаться). Срачи MP-38/40 vs ППШ ведутся до сих пор. И это печально, ибо сравнение не совсем корректное. Логичнее было бы сравнивать ППШ с МП-41 «Шмайсер» (Таки да, «Шмайсер» ибо сам Хуго участвовал в его разработке. При этом именовать «Шмайсером» МП-38/40 есть непростительное дилетантство и достойно самоубиения апстену). Данная модификация не имела пистолетной рукоятки, зато наличествовала удобная деревянная ложа с деревянным же неотъемным нескладным прикладом)
Сами фашисты охотно использовали трофейные ППШ, так как он мог стрелять 7,63 мм Маузеровскими патронами (собссна, патрон 7,62х25 есть не что иное, как производимый в Союзе патрон к Маузеру, коих в Красной Армии было в достатке — правда, оба патрона не есть одно и тоже хотя бы по заряду пороха, а посему могло и заклинить в самый неподходящий момент). Также немцы переделывали ППШ под свой патрон 9х19 мм, заменяя ствол и устанавливая приемник под магазин от МР-38/40. Такая переделка была обратимой — можно было вернуть старый ствол и стрелять советскими патронами. В свою очередь, советские солдаты МР-38/40 тоже не брезговали, особенно разведчики, которым за линией фронта в случае чего проще было достать патроны к немецкому автомату, чем к ППШ. Алсо, если в лесу позади окопа звучат выстрелы не фатерляндского MP, а другого пистолета-пулемета, то это уж совсем подозрительно, не так ли?
Мифы и легенды
Имперские саперы-штурмовики. Алсо, левому в плен лучше бы не попадать — огнемётчиков не любил никто и нигде.
ППШ — копия финского автомата «Суоми». На самом деле от Суоми был взят только магазин, внутренняя конструкция серьезно отличается. Вообще, ППШ был довольно типичным пистолетом-пулеметом середины ХХ века. Например внешний вид вообще у всех автоматов был весьма схожий — достаточно посмотреть на немецкий МР-28, итальянскую Беретту М938а, Суоми и на тот же ППД.
ППШ было мало, тогда как фашисты были поголовно вооружены МР-40. На самом деле основным оружием немецкой пехоты был карабин Mauser K98k — укороченная (хотя и не так уж обрезанная — немцы до 45-го года называли карабином не короткую винтовку, а переделанную для кавалерии) версия оригинальной винтовки Mauser Gew. 98, а МР-40 был только у командиров отделений (это в начале ВОВ), что примерно соответствовало распределению ППШ в советской армии, хотя на пехотную роту у нас пистолет-пулемётов было больше, чем у немаков. Массово МР-40 использовали только танкисты, десантники и тыловые части. Справедливости ради, немецкая армия была лучше оснащена пулеметами (вундервафля w:MG-34), что сказывалось сильнее, чем наличие МР-40.
ППШ тяжелый и неудобный. Все познается в сравнении. ППШ с лёгким коробчатым магазином — на редкость удобная штука. ППШ с коробчатым магазином весит 4,3 кг, а с барабанным — 5,45, тогда как Томмиган весит 4.8 кг, а снаряженный МР-40 — 4,7 кг. Ощутимо меньше ППШ весили только малоизвестный потомок - ППШ-2, пиндосский М3 (ака «Гризган») и английский СТЭН. Последние два конструировались не от хорошей жизни, в режиме жесткой экономии, так что по сути, являлись автоматами второго сорта, особенно СТЭН — его ущербность перевешивала даже его дешевизну (впрочем и с его помощью некоторые умудрялись нагибать и даже любили его), а ППШ-2 вообще был запилен Семенычем настолько шустро, что даже не успел пройти испытания, хотя он мог поспорить по компактности и малым габаритам даже с узёй. М3 же был достаточно качественным оружием — вьетнамские партизаны и филлипинские спецназовцы гарантируют это! (Последние — до сих пор.) А вот c барабанным магазином пробежать марш-бросок с ППШ за спиной — сущий кошмар. Солдатам приходилось любыми методами доставать коробчатый магазин.
ППШ — лучший автомат Второй Мировой. Как ни странно, опять мимо. Лучшим был признан w:ППС-43 (aka пистолет-пулемет Судаева), который при всей внешней неказистости отличался такой простотой, надежностью и неприхотливостью, что финны, подержав сабж в руках, забросили свой расовый «Суоми» и начали клепать переделку ППС под свой патрон. Тем не менее, суровые сибирские мужики сознательно предпочитали ППШ за приятную увесистость в суровых руках, деревянный приклад (к которому не примерзали пальцы), а также возможность этим прикладом взять и уебать фашистскую гадину.
Стандартное применение
В отличие от немцев, равномерно распределявших автоматы среди пехоты, в СССР кроме обычных пехотных рот (вооруженных преимущественно винтовками, хотя ППШ тоже имевших), были специальные роты автоматчиков, которых обычно держали в резерве и использовали для усиления наиболее опасных участков. Что интересно, такая практика пошла ещё аж с Первой Мировой, интересующимся луркать про автомат Фёдорова и вооружённые ими роты. Также ППШ вооружали танковый десант, а с 1943 года и гвардейские саперно-штурмовые части (такие крепкие ребята в стальных кирасах) для штурма укреплений и городских боев.
Нестандартное применение
К концу войны советские конструкторы пытались использовать ППШ при штурмовке пехотных колонн противника. Для этой цели спроектировали платформу, на которой закрепили 88 автоматов ППШ (11 рядов по 8 стволов в каждом). В боевом положении батарея жестко крепилась в бомбоотсеке Ту-2 а-ля ганшип. При атаке летчик открывал створки бомболюка и с помощью специального прицела вел шквальный огонь по противнику. Стреляло оно плохо и недолго, а заряжать приходилось на аэродроме вручную. Поэтому касcетные бомбы оказались эффективней.
Послевоенное
В Ираке с тюнингом, тюнинг сделан с помощью пластиковых стяжек.
В СССР ППШ производился и стоял на вооружении до 51 года, после чего его сменил автомат Калашникова. После этого запасы ППШ активно поставлялись в Восточную Европу, Корею, Вьетнам и Африку дружественным коммунистическим революционерам и примазавшимся ниграм. Также ППШ массово производился в Корее и Китае вплоть до 80-х годов, поэтому он был замечен практически во всех локальных войнах Азии и Африки. Во Вьетнаме производили ППШ с измененным обвесом, без дерева, с укороченным кожухом. В настоящее время ППШ производится в Иране мелкими партиями, а также кустарно в других арабских странах.
В последнее время ППШ был замечен в Ираке, причем в руках расовых пиндосов. Вопрос, пользуются ли они им на самом деле или просто позируют перед камерой, является предметом отдельных лютых срачей.
На данный момент несколько миллионов ППШ лежат в смазке на военных складах, в ожидании новой войны и резервистов, которым АКашек не хватит. Однако, многие экземпляры уже распиливаются и легально продаются как «макеты, схожие с ППШ-41».
С августа 2013 года в оружейных гастрономах этой страны появился «карабин охотничий ВПО-135». В переделанный магазин (вварен ограничитель) влазит всего 10 патронов и очередями поливать от пуза не выйдет, — криминалистические требования для гражданского оружия, панимаишь, — но во всем остальном тот самый ППШ.
В фольклоре
Образ ППШ с барабанным магазином символизирует победу и советского солдата настолько же однозначно, как и МР-40 однозначно символизирует солдата фашистского. Он присутствует в составе многих памятников как в этой стране, так и в Европе. Его изображают на памятных знаках и медалях. Его можно увидеть в огромном количестве фильмов и игр о Великой отечественной войне, а также кинохроник. В советское время выпускались пластиковые цельноштампованные ППШ (со съемным магазином!) для юных строителей коммунизма, которыми играли в войнушку чуть менее, чем все сегодняшние анонимусы.
В западном массовом сознании ППШ был символом Красной Угрозы как до появления АК, так и потом — вместе с ним. Именно ППШ будут вооружены несметные толпы русских Иванов в ушанках и валенках, которые неминуемо вторгнутся в беззащитную Америку. Также ППШ любят коллекционеры за суровость, брутальность и символизм.
Купил ППШ - убивай не спеша.
Анонимус
Жизнь - хороша, когда есть ППШ.
он же
Жизнь прекрасна, поёт душа, когда в наряд ППС неспеша опустошишь диск ППШ.
он же
А дорога дальняя, туманная, А в лесах разбойники кишат, И купил я у бомжа вокзального Автомат системы ППШ.
Певец ртом Трофим (ныне Сергей Трофимов)

PPSH-41

Стрельба из ППШ

fishki.net

ППШ — легенда Великой Отечественной войны » Военное обозрение

Самый массовый пистолет-пулемет Красной армии в годы ВОВ отличался надежностью и дешевизной в производстве


В конце 1930-х пистолеты-пулеметы воспринимались как не слишком удачный гибрид двух других видов стрелкового оружия, давших ему название. Однако советско-финская война показала эффективность пистолетов-пулеметов в ближнем бою: финские «Суоми» системы доставили нашей пехоте немало трудностей. Вот почему уже 6 января 1940 года на вооружение Красной армии был вторично принят собственный пистолет-пулемет системы Дегтярева (ППД). Однако он был, что называется, капризен в производстве — дорог и трудоемок, мог производиться только на заводах, оснащенных специальным оборудованием. Стоимость одной модели была сопоставима со стоимостью пулемета ДП-27. Вот почему Наркомат вооружения поставил перед советскими оружейниками задачу по созданию пистолета-пулемета, который бы превосходил ППД-40 по своим тактико-техническим характеристикам, но мог бы при этом изготавливаться на любом заводе, где есть маломощное прессовое оборудование.

На конкурс были представлены модели Шпагина и Шпитального. Борис Шпитальный был знаменитостью среди оружейников: с 1934 года он являлся начальником и главным конструктором Особого конструкторского бюро. Его прославило участие в разработке скорострельного авиационного пулемета ШКАС и авиационного пулемета ШВАК. Георгий Шпагин до этого был известен разработкой модуля ленточного питания для 12,7-миллиметрового крупнокалиберного пулемета Дегтярева (ДК), после модернизации принятого на вооружение под названием «пулемет Дегтярева — Шпагина» (ДШК). Однако, несмотря на то что пистолет-пулемет системы Шпитального имел лучшие тактико-технические характеристики (например, начальная скорость пуль была выше на 3,3%, а кучность лучше на 23%), модель Шпагина оказалась технологичнее и надежнее. Даже обычные фото ППШ позволяют оценить простоту его конструкции. Если модель Шпитального требовала для производства одной единицы еще больше, чем ППД, — 25,3 часа, то ППШ изготавливался за 5,6 часа. ППШ представлял собой автоматическое оружие под патрон 7,62×25 мм ТТ, работающее на принципе свободного затвора. Переключатель режимов огня позволял вести стрельбу как одиночными выстрелами, так и очередями.

Легендарный пистолет-пулемет был принят на вооружение 21 декабря 1940 года. Его производство началось осенью 1941-го. За годы войны его модифицировали соответственно опыту эксплуатации, полученному в боевых условиях. Например, самые первые ППШ комплектовались барабанными магазинами на 71 патрон от ППД-40, однако из-за дороговизны производства их с 1942 года заменили секторными магазинами на 35 патронов. Последние год спустя тоже подверглись усовершенствованию — сперва их делали из стального листа толщиной 0,5 мм, но из-за того, что металл легко деформировался, толщину листа увеличили вдвое.


Во время Великой Отечественной войны, 1943 год. Фото: ТАСС

Всего за годы войны было выпущено порядка 6 млн единиц ППШ-41. Залогом их популярности стали высокая дальность стрельбы, простота использования и дешевизна производства. По своей действительной дальности огня очередями (около 200 м) ППШ сильно превосходил средний уровень оружия этого класса. Меньший, чем у большинства зарубежных пистолетов-пулеметов, калибр в сочетании с длинным стволом обеспечивали значительно большую дульную скорость пули — 500 м/с (для сравнения: у любимого оружия чикагских гангстеров пистолета-пулемета Томпсона она составляла лишь 330 м/с), что позволяло одиночным огнем уверенно поражать цель на дистанциях до 300 м. Отметим, что у немцев столь надежного и эффективного пистолета-пулемета не было: MP 38 и MP 40, разработанные изначально для нужд десантников, не отличались сопоставимыми боевыми качествами. Благодаря этим качествам ППШ стал одним из символов Красной армии времен Великой Отечественной войны.

Имелись у ППШ и недостатки: значительная масса (5,45 кг с барабаном на 71 патрон; 4,3 кг с рожком на 35 патронов) и габариты (длина пистолета-пулемета составляла 843 мм). Слишком высоким был темп стрельбы очередями — 900 выстрелов в минуту: за эту особенность ППШ прозвали «пожирателем патронов». Кроме того, ППШ отличала высокая вероятность непроизвольного выстрела при падении на твердую поверхность. Но эти недостатки не являлись фатальными: фактически эпоха ППШ закончилась лишь с появлением знаменитого автомата Калашникова. ППШ-41 сняли с вооружения в 1951 году. Однако легендарное оружие продолжали поставлять в страны, которые СССР поддерживал. В Северной Корее, Китае и Вьетнаме его даже производили самостоятельно под другими названиями, а в африканских странах ППШ использовали еще совсем недавно — до конца 1980-х.

topwar.ru

История стрелкового оружия. Автомат ППШ (пистолет-пулемет Шпагина)

Шпагин Георгий Семенович (1897-1952) с 1920 г. слесарь опытной мастерской оружейного завода. С 1922 г. участвовал в конструировании 6,5 мм спаренных ручных и танковых пулеметов совместно с В.Г.Дегтяревым. В 1938 г. создавал совместно с Дегтяревым пулемет ДШК кал. 12,7 мм. В 1940-41 г. создал пистолет-пулемет ППШ, в 1943 – осветительный пистолет ОПШ.
Проблему создания компактного оружия с увеличенной плотностью огня на коротких (менее 200 м) дистанциях и военные, и оружейники разных стран пытались решить еще до начала I мировой войны.
В опытных мастерских Англии, Франции и России переделывали спусковые механизмы пистолетов Маузера и Борхарда Люгера для непрерывной стрельбы. Немцы переделали свой пистолет маузер-96 для стрельбы в автоматическом режиме. Все эти системы работали безотказно, но кучность боя оказалась никуда негодной, и к тому же пистолетные стволы при работе очередями перегревались почти мгновенно.

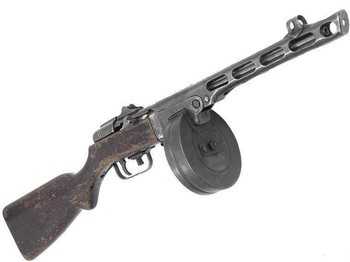

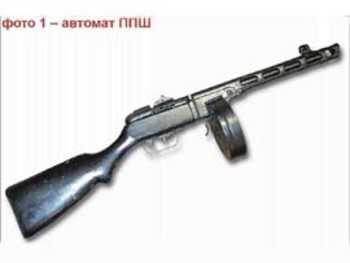

Фото 1. Автомат ППШ

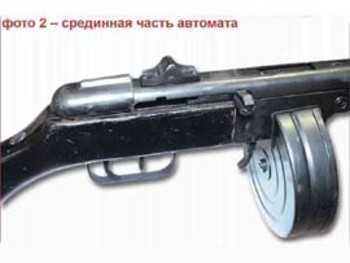

Фото 2. Устройство автомата.

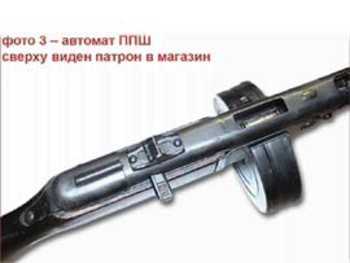

Фото 3. Устройство автомата.

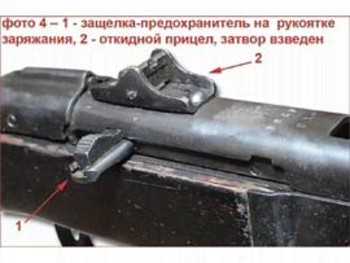

Фото 4. Устройство автомата.


Фото 5. Устройство автомата.

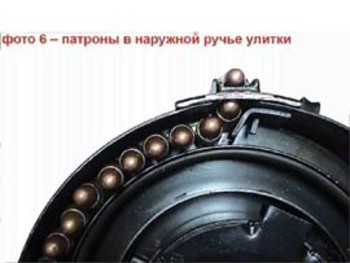

Фото 6. Устройство автомата.

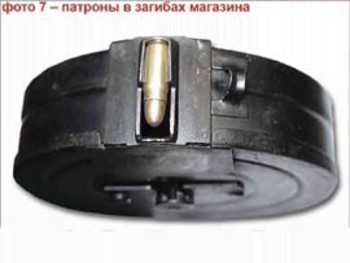

Фото 7. Устройство автомата.

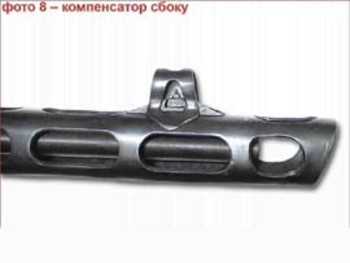

Фото 8. Устройство автомата.


Фото 9. Устройство автомата.

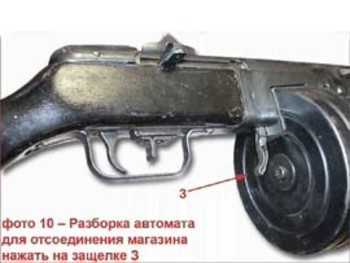

Фото 10. Устройство автомата.

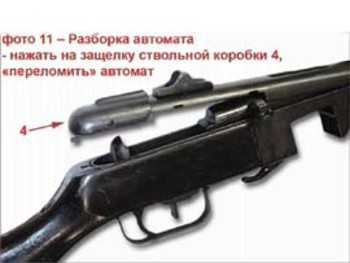

Фото 11. Устройство автомата.


Фото 12. Устройство автомата.


Фото 13. Устройство автомата.

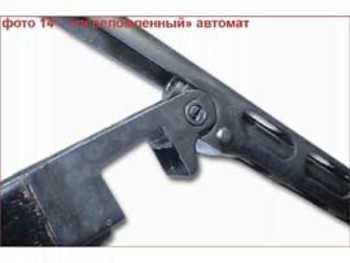

Фото 14. Устройство автомата.

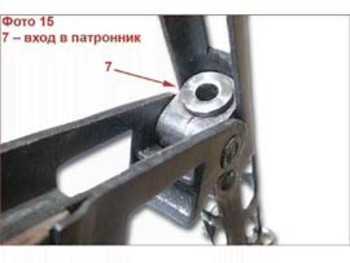

Фото 15. Устройство автомата.

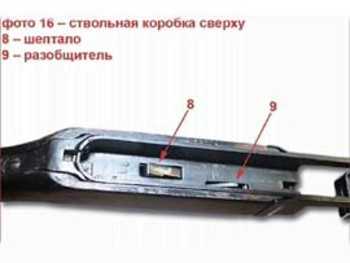

Фото 16. Устройство автомата.


Фото 17. Устройство автомата.

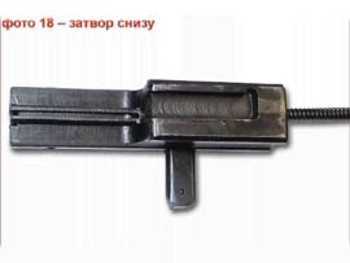

Фото 18. Устройство автомата.

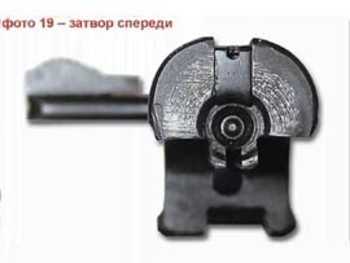

Фото 19. Устройство автомата.


Фото 20. Устройство автомата.


Фото 21. Устройство автомата.

В опытных мастерских Англии, Франции и России переделывали спусковые механизмы пистолетов Маузера и Борхарда Люгера для непрерывной стрельбы. Немцы переделали свой пистолет маузер-96 для стрельбы в автоматическом режиме. Все эти системы работали безотказно, но кучность боя оказалась никуда негодной, и к тому же пистолетные стволы при работе очередями перегревались почти мгновенно.
Первые пистолеты-пулеметы, более-менее пригодные к боевому применению, были разработаны в Италии. В начале 1916 г. итальянские войска получили на вооружение пистолет-пулемет «Виллар Пероза» конструктора А.Ревелли.

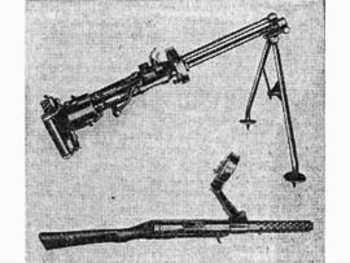

Фото 22. Этот пистолет пулемет представлял собой спаренную установку, на сошках с броневым щитком, стрелявшую 9 мм патронами Глизенти.

Затвор был с фрикционным замедлением, магазин на каждый ствол помещал 25 патронов. Установка обладала хорошей кучностью, впервые была испытана в сражении на реке Изонцо в Италии против австрогерманцев. Из-за большого веса оказалась малоподъемной и широкого распространения не получила.
В 1918 г. в Кайзеровскую армию начал поступать пистолет-пулемет МП-18 конструкции Хуго Шмайсера. Это оружие было более легким, но недальнобойным – до 100 м.

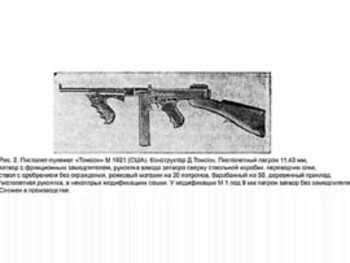

Фото 23. В 1921 г. в Америке появился пистолет-пулемет конструкции Д.Томсона калибра 11,43 мм с магазином на 20, 50 и 100 патронов.

Поначалу в армии Томсон распространения не получил, но зато широко применялся в гангстерских разборках.
Высшие члены военных ведомств всех стран к пистолетам-пулеметам испытывали явное недоверие – дальность огня этого оружия была не более 200-300 м и для общевойскового боя была явно недостаточной. Военные считали, что для обороны пистолет-пулемет еще годится, а для наступления – нет. Эти мнения были опровергнуты в ходе войны между Боливией и Парагваем в 1934 году. Пистолет-пулемет прекрасно зарекомендовал себя не только в наступлении, но и в уличных боях и при отражении кавалерийских атак. Но военные все равно к идее боевого применения пистолета-пулемета относились скептически.
Положение изменилось во время Испанской войны в 1936 г. На этой войне немцы довольно широко использовали бронетехнику, под прикрытием которой близко подходили к позициям республиканцев. На дистанциях в упор (50-100 м) дальнобойность винтовок и пулеметов была уже не нужна, а выгоднее было увеличить плотность огня действием конкретной боевой единицы. Немцы подходили к позициям республиканцев вплотную и буквально «выкаливали» их автоматным огнем. Тактическое превосходство стало явным.
Военные и правительственные чиновники разных стран начали шевелиться. Конструкторы-оружейники призадумались: все автоматы под пистолетный патрон того времени были явно тяжелы, явно недальнобойны, и самое главное – очень дороги в производстве. Все детали выполнялись на фрезерных станках, с использованием большого количества металла и очень медленно. Эти автоматы были громоздки, неуклюжи, неудобны и, как говорят стрелки, «не прикладисты и не прицелисты».
Конструктор оружейных систем Г.С.Шпагин, который по собственной воле взялся изобретать новое оружие, перспективу представлял себе ясно и четко. Из сравнения разных боевых систем у Шпагина складывались твердые взгляды на отдельные узлы автомата. Постепенно в его воображении вырисовалась новая система более совершенного оружия.
Шпагин считал, что автомат должен быть дальнобойным, с хорошей кучностью стрельбы, легким и прикладистым. Но главное, он должен быть очень дешевым и простым в производстве. В его голову пришла мысль – оружие надо штамповать как ложки. Побывав на автозаводе, он увидел, как штампуются кузова автомобилей. Если можно штамповать кузова, можно штамповать и оружие.
Первый макет будущего автомата был сделан в виде картонной карты штамповочной вырубки. В свернутом виде она помещала вырезанные из дерева затвор, спусковой механизм и другие части. Все это конструктор делал у себя дома, никому не показывая, и поговаривают, что у него из-за этого потом были существенные неприятности. Вроде того, что последний чертеж своего автомата ему пришлось делать куском штукатурки на двери тюремной камеры.
В конце концов, работу одобрили. Автомат получился – на государственных испытаниях он выдержал 70 тыс. выстрелов без единой поломки взамен запланированных 50 тыс. Он отличался простотой устройства, в нем отсутствовали резьбовые соединения, а основные детали изготавливались штамповкой. Обращение и уход были чрезвычайно просты. Автомат был удобным и прикладистым, отличался очень точным и кучным боем. Для его производства не требовались дефицитные материалы и сложное оборудование. На изготовление ППШ при массовом производстве затрачивалось всего 7 человеко-часов.
Пистолет-пулемет Шпагина (ППШ) был принят на вооружение Красной Армии в декабре 1940 г. Массовое производство началось в июне 1941 г – перед самым началом Великой Отечественной войны.
Война подтвердила тактическую необходимость пистолет-пулеметов. Тем более, что система Шпагина для ведения общевойскового боя оказалась более эффективной, чем автоматы немецкого, австрийского, итальянского и английского производства. По дальности, точности, и надежности ППШ несопоставимо превосходил все имеющиеся типы автоматов. Производство его все время увеличивалось – благодаря простоте изготовления его «клепали» даже в школьных мастерских. До конца войны было изготовлено несколько миллионов единиц такого оружия.
По устройству пистолет-пулемет Шпагина предельно прост. Принцип действия автоматики – работа свободного затвора. Автомат работает с заднего шептала (или с открытого затвора). Перед выстрелом массивный затвор находится в задней части ствольной коробки, подпирается сжатой возвратно-боевой пружиной и удерживается в таком положении на шептале (спусковом рычаге). При нажатии на спуск шептало опускается, затвор продвигается вперед, выталкивает патрон из-под загибов магазина, досылает его в патронник и ударником, неподвижно закрепленным в чашечке затвора, разбивает капсюль. При выстреле, пока пуля проходит по стволу, затвор отходит назад на 2-3 мм под действием силы отдачи. Когда пуля вылетает из ствола, затвор продолжает по инерции движение назад, извлекает стреляную гильзу, которая затем наталкивается на отражатель и вылетает вверх через выводное окно. Придя к заднему крайнему положению, и по израсходованию импульса отдачи, затвор под воздействием возвратно-боевой пружины снова продвигается вперед и цикл выстрела продолжается. Все это происходит до тех пор, пока спуск нажат и в магазине есть патроны. Если спуск отпустить, шептало (спусковой рычаг) поднимется и остановит затвор во взведенном состоянии.
Все детали автомата помещены внутри ствольной коробки, штампованной из стального листа толщиной 3 мм. Соединения сварные или клепанные. Затвор фрезерованный. Предохранитель защелочного типа. Защелка-предохранитель расположена на рукоятке заряжения (Фото 4) и двигается в ней по фрезерованному низу. Эта защелка надежно стопорит затвор хоть в заднем, хоть в переднем положении.
От чрезмерной вибрации при отходе затвора назад предохраняет специальный буфер-амортизатор, находящийся в задней части ствольной коробки. В разные годы и на разных предприятиях этот буфер изготавливали из фибры, резины, и прочих нестандартных материалов.

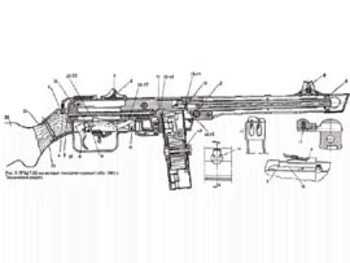

Фото 24. Технический разрез пистолет-пулемета ППШ.

Это оружие может стрелять как очередями, так и одиночными выстрелами.


Фото 25. Спусковой механизм ППШ. Верхняя схема показывает работу спускового механизма при одиночной стрельбе. При движении вперед после спуска с боевого взвода затвор опускает переднее плечо разобщителя. При этом заднее плечо разобщителя поднимается и своим скосом утапливает гнеток спускового крючка. Гнеток спускового крючка разобщается с выступом спускового рычага, вследствие чего при отжатом назад спусковом крючке (как показано на схеме) спусковой рычаг под действием пружины поднимается, и затвор, отойдя назад, становится на боевой взвод. Как только затвор, отойдя назад, перестанет воздействовать на разобщитель, последний под действием гнетка спускового крючка несколько поворачивается, причем гнеток упирается в выступ спускового крючка.
Если теперь отпустить спусковой крючок, то он под действием своей пружины поворачивается, причем гнеток спускового рычага пружиной подается вперед, опускает заднее плечо разобщителя и становится над выступом спускового рычага.
При вторичном нажатии на спусковой крючок гнеток рычага опустит рычаг, и затвор будет спущен с боевого взвода, после чего все описанное повторится.
Для обеспечения автоматической стрельбы следует передвинуть переводчик огня, как показано на нижней схеме. Вместе с переводчиком передвинется вперед и разобщитель, вследствие чего его заднее плечо не будет доставать до гнетка спускового крючка. Гнеток спускового крючка будет все время сцеплен с выступом спускового рычага при отжатом назад спусковом крючке (как показано на схеме), спусковой рычаг будет опущен и будет происходить автоматическая стрельба.
Таким образом, в спусковом механизме автомата ППШ роль переводчика сводится к включению и выключению разобщителя.
Для стрельбы из ППШ применяются пистолетные патроны 7,62х25, то есть патроны к пистолету «ТТ».


Фото 26. В первоначальном варианте ППШ имел так называемый барабанный магазин ( Фото 5-7).

Патроны в таком магазине подаются спиральной пружиной. Эта пружина внутренним концом прикреплена к зацепу неподвижной оси магазина; наружный конец спиральной пружины соединен со штампованным зацепом барабана. Перед снаряжением магазина пружина заводится вращением барабана против часовой стрелки на два оборота или на восемь щелчков. Патроны помещаются в двух ручьях улитки. При полностью снаряженном магазине подача патронов происходит следующим образом.
Заведенная спиральная пружина вращает барабан по направлению движения часовой стрелки; при этом подаватель, прикрепленный к барабану, толкает патрон внутреннего ручья улитки. Но патроны во внутреннем ручье улитки перемещаться не могут, так как они удерживаются ограничительным выступом улитки, поэтому вращается вся улитка, подавая патроны из наружного ручья в приемник под загибы горловины. Вращение улитки будет происходить до тех пор, пока ее ограничительный выступ не упрется в стопорный штифт корпуса. Когда улитка остановится, вступает в работу внутренний ручей улитки, так как продолжающийся вращаться барабан подавателем выталкивает патроны из внутреннего ручья в приемник. Емкость барабанного магазина ППШ – 71 патрон.

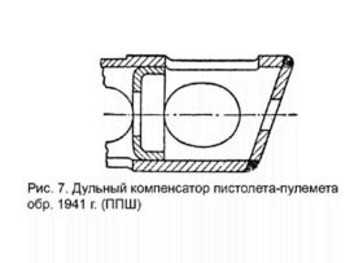

Фото 27. Чтобы автомат не трясло при автоматической стрельбе и для улучшения кучности боя, пистолет-пулемет Шпагина оснащен так называемым дульным компенсатором активного действия (Фото 8-9). При этом удар газовой струи после выхода пули принимается на скошенную поверхность, находящуюся перед дульным срезом. Этот удар дает импульс силы, направленный против действия отдачи, чем достигается уменьшение энергии отдачи всей системы. Отверстия для выхода газов сделаны вверх и в стороны, чтобы пороховые газы не поднимали пыль, которая мешает прицеливанию и демаскирует стрелка. При таком устройстве газы выбрасываются в стороны и в основном вверх, вследствие чего компенсатор получает движение вниз и компенсирует опрокидывающий момент, возникающий под действием отдачи.
При большой емкости магазина и сильном компенсаторе автомат ППШ мог позволить себе большую скорострельность – 700/900 выстрелов в минуту.
Система ППШ непрерывно совершенствовалась. В ходе боевых действий определилось, что секторный винтовочный прицел, насеченный на дальность до 600 м, оказался ненужным,


Фото 28. и он был заменен на откидной прицел упрощенной конструкции на два положения на 100 и 200 м ( Фото 4).
Барабанные магазины при загустении смазки зимой не «проворачивались» внутри, отчего солдаты вместо 71 патрона снаряжали не более 50. Поэтому к ППШ были приняты более простые и надежные секторные магазины емкостью на 35 патронов, снабженные специальными переходниками. Были и другие незначительные усовершенствования.
Утверждать, что пистолет-пулемет ППШ был идеальным, было бы неправильно. Он страдал теми же пороками, что и остальные пистолеты-пулеметы своего времени. Он боялся песка. Он перегревался после отстрела двух барабанных (дисковых) магазинов подряд. Он был все-таки недальнобоен – достать из него можно было метров на 250, не далее. Он был опасен в обращении – при чуть сдвинутой защелке ствольной коробки происходили самопроизвольные выстрелы.
Дисковый (барабанный) магазин снаряжался долго, трудоемко и неудобно. Но этот автомат спас Россию – первые два года войны остановить немцев больше было нечем. Винтовок было мало. С пулеметами была проблема. А ППШ делали массово, на гражданских предприятиях, в школьных мастерских из чего попало и на любом оборудовании.
Автомат ППШ находился на вооружении Советской армии вплоть до 1964 года. Из него до сих пор стреляют в Африке, Азии, Югославии и Вьетнаме. Как это не покажется странным, до недавнего времени он был любимым оружием … итальянских мафиози. За огневую мощь и точность огня они предпочитали его своим же Береттам, израильским УЗИ и Чешским «Скорпионам».
Автору этой статьи в свое время довелось пострелять из ППШ. Автомат удобен в прикладке, его не трясет при автоматической стрельбе, и при определенных навыках из него можно «расписаться» на стенке. Общее впечатление – удовольствие.

Тактико-технические характеристики

Пистолет-пулемета ППШ обр. 1941 г.
Калибр мм – 7,62
Длина мм – 843
Длина ствола – 269
Вес без патронов, кг – 3,63
Емкость магазина, шт 35 и 71.
Вид огня – одиночный и автоматический
Темп стрельбы выстр./мин. – 700/900.
Применяемые боеприпасы – патрон 7,62х25 к пистолету «ТТ».

Алексей Потапов
