| ОКР «Калибр» | |
|---|---|
| SS-N-27 «Sizzler» | |
| Макет экспортного варианта 3М-54Э | |
| Тип | крылатая ракета большой дальности |
| Статус | на вооружении |
| Разработчик | ОКБ «Новатор» |
| Годы разработки | 1983 год |
| Производитель | ОКБ «Новатор» (КР), НИТИ(Б) (ВУ)[1] |
| Основные эксплуатанты | Россия Россия |
| Другие эксплуатанты | Индия Индия Китай Китай Алжир Алжир |
| Медиафайлы на Викискладе | |
ru-wiki.ru
«Калибры» и «Штили» для фрегатов проекта 11356М » Военное обозрение
В самое ближайшее время российский флот пополнится 3-мя новыми многоцелевыми фрегатами дальней морской зоны. Судостроительный завод «Янтарь» занят постройкой серии из 3-х фрегатов проекта 11356Р/М, которые предназначены для Черноморского флота России. Данные фрегаты построены на базе фрегатов типа «Тальвар», которые Россия поставляет на экспорт Индии. Всего Индия уже получила 5 фрегатов данного типа, еще 1 корабль будет передан ВМС Индии в этом году. Данные корабли хорошо освоены промышленностью и помогут обновить российской флот в ожидании доводки до ума фрегатов проекта 22350.Калибр-НК
Основу ударного вооружения новых российских фрегатов составит ракетный комплекс Калибр-НК, который предназначен для поражения различных классов и типов надводных кораблей и подводных лодок противника, наземных стационарных целей и ограниченно подвижных целей с заранее известным расположением в условиях активного огневого и радиоэлектронного противодействия. Данная система на фрегатах проекта 11356М состоит из 8-ми самонаводящихся фугасно-проникающих ракет. Противокорабельные крылатые ракеты 3М-54ТЭ (с низколетящей сверхзвуковой боевой ступенью) и 3М-54ТЭ1 обладают дальностью стрельбы от 10 до 220 и 300 км. соответственно (речь идет об экспортном варианте, точных характеристик российских версий ракет нет, но они выше). Масса боевой части составляет 200 и 400 кг соответственно, максимальная скорость полета до 700 м/с.
Фрегат проекта 11356М
Формирование и ввод полетного задания, а также предстартовая подготовка производятся универсальной системой управления стрельбой. В настоящее время прямых иностранных аналогов ракетам системы Калибр-НК просто не существует. Данный комплекс был создан в ОКБ «Новатор» (Екатеринбург). Для России это первая пусковая установка вертикального старта ракет. Благодаря вертикальному старту ракет комплекс Калибр-НК размещается в носовой части под палубой корабля. Такое размещение более компактно и обеспечивает наименьшую уязвимость от ударов противника. Помимо всего прочего данная установка может обеспечивать хранение и старт еще 3 типов противокорабельных ракет, в том числе противокорабельных ракет «Оникс» и крылатых ракет большой дальности.
Полет крылатой ракеты идет по заранее заложенному в нее маршруту, в соответствии с информацией разведки о наличии средств ПВО и положения цели. Ракеты в состоянии преодолевать зону достаточно развитой противовоздушной обороны, что обеспечивается за счет автономности наведения на цель в режиме «молчания» на основном участке полета и предельно малой высотой полета. Навигация ракеты осуществляется по достаточно сложной траектории движения, возможно использование до 15 заданных опорных точек, ракета в состоянии подойти к цели с заданного направления в обход систем ПВО и островов. Для ракеты 3М54Э в КБ «Радар-ММС» была создана АРГСН – активная радиолокационная головка самонаведения, которая в 2000 году получила официальное название АРГС-54. Данная головка самонаведения обладает максимальной дальностью захвата цели в 60 км. Длина АРГС-54 составляет 70 см., диаметр 42 см, вес – 40 кг. Активная головка самонаведения обладает высокой помехозащищенностью и может эффективно использоваться при волнении моря до 5-6 баллов.

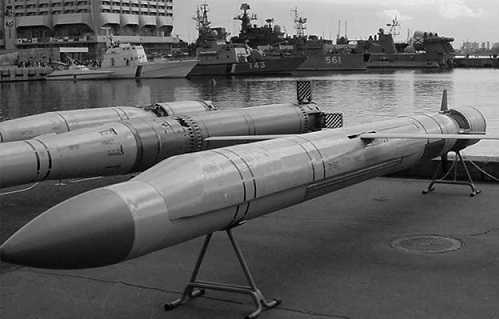

Макет ракеты 3М-54Э-1
Противокорабельная крылатая ракета 3М54Э состоит из стартовой ступени, дозвуковой крылатой низколетящей маршевой ступени, а также низколетящей сверхзвуковой боевой ступени ракеты с твердотопливным ракетным двигателем. Первая ступень ракеты используется для выхода ракеты из ПУ и ее разгона. После этого стартовая ступень отделяется и происходит запуск маршевого двигателя, раскрывается оперение и крыло, ракета снижается до высоты в 10-15 метров и летит к цели, используя информацию бортовой инерциальной системы управления. Вторая – маршевая ступень – обеспечивает полет ракеты на основном участке траектории, выводя ракету в район цели. В это время осуществляется поиск и захват цели активной головкой самонаведения, после чего отделяется третья – боевая ступень ракеты. Она служит для преодоления системы ПВО противника на сверхзвуковой скорости. ЗРК «Штиль-1»
ЗРК «Штиль-1» – это многоканальный комплекс морского базирования с вертикальным стартом ракет. Данный корабельный ЗРК предназначен для организации круговой обороны боевого судна от всех возможных средств воздушного нападения, в том числе отражения массированных авиационных атак и ракетных ударов, а также нанесения ударов по надводным и наземным целям. Для ведения огня «Штиль-1» применяет данные корабельных РЛС кругового обзора. Комплекс обеспечивает всенаправленную оборону корабля-носителя или соединения кораблей от массированных атак современных противокорабельных и противорадиолокационных ракет, ударных самолетов.

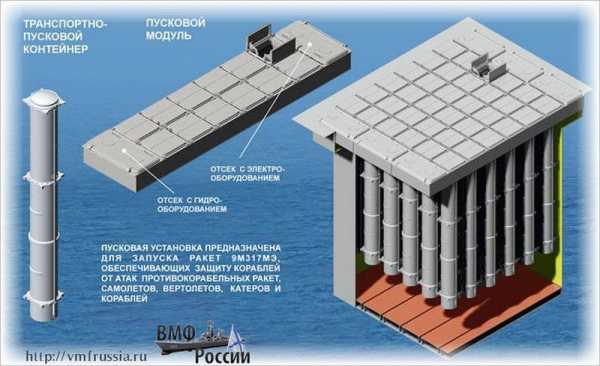

ЗРК «Штиль-1» представляет собой совокупность системы управления огнем, пусковых установок с ракетами и трехкоординатной РЛС корабля. В состав каждого комплекса может входить от 1 до 3 боевых модулей (от 12 до 36 ракет). Модульная пусковая установка представляет собой 12 транспортно-пусковых контейнеров (ТПК) с готовыми к запуску ракетами, блока гидравлической и блока электронной аппаратуры. Количество модулей зависит от размеров боевого корабля. На фрегатах проекта 11356М планируется установка 3-х боевых модулей на 36 ЗУР.
Всенаправленный многоканальный корабельный ЗРК средней дальности «Штиль-1» может поражать все основные воздушные средства нападения на высотах полета от 5 м. до 15 км. на удалении до 50 км. Пусковые установки комплекса могут быть установлены как в носу, так и на корме надводных кораблей, водоизмещение которых превосходит 1500 тонн. Данный зенитный комплекс в зависимости от комплектации в состоянии вести одновременный обстрел от 2 до 12 воздушных целей.
ЗРК «Штиль-1» создан Московским НИИ радиоэлектроники «Альтаир» и является дальнейшем развитием комплекса М-22 «Ураган». ЗУР 9М317МЭ, которая входит в состав данного комплекса, была разработана Долгопрудненским научно-производственным предприятием (ДНПП), данная ракета унифицирована с ЗУР 9М317Э, которая используется в сухопутном ЗРК «Бук-М2». Впервые данный комплекс ПВО был представлен на международной выставке Defexpo India в 2004 году. Отличительной особенностью ЗРК является применение ЗУР с подпалубным вертикальным стартом, применение управляющих вычислительных средств с открытой архитектурой, разветвленным программным и математическим обеспечением, применение многофункциональных РЛС с фазированными антенными решетками.
При этом комплекс ПВО «Штиль-1» – это та система, которая в состоянии управлять приданными огневыми средствами и успешно решать задачи противовоздушной обороны боевого корабля или соединения кораблей в целом. ЗРК «Штиль-1» может быть достаточно легко интегрирован в состав локальных, региональных или федеральных систем ПВО более высокого иерархического уровня, а также вводить в их состав другие комплексы для координации их действий во время создания корабельных систем противовоздушной обороны.
ЗУР 9М317МЭ в ТПК
Основным отличием зенитной управляемой ракеты 9М317МЭ от своего сухопутного аналога выступают значительно уменьшенные крылья, складывающиеся аэродинамические рули и присутствие специального блока газовых рулей, который размещается на сопловом блоке маршевого твердотопливного двигателя. Именно данный блок отвечает за автоматическое отклонение ракеты в сторону цели после старта. ЗУР обладает двухрежимным маршевым двигателем, который позволяет ей развивать скорость до 1550 м/с, максимальная дальность полета ракеты – 50 км. В данной ракете предусмотрена возможность применения инерциально-корректируемой системы управления, с новой полуактивной доплеровской радиолокационной головкой самонаведения (ГСН). Бортовая аппаратура зенитной ракеты построена на принципиально новой элементной базе и обладает широкими функциями адаптирования к условиям работы, что обеспечивает максимальную вероятность поражения целей в условиях сильного радиолокационного противодействия со стороны противника. ЗУР оснащается осколочно-фугасной боевой частью весом в 62 кг. Ракета оснащается контактным и неконтактным взрывателями. В ТПК без проведения регламентных работ ракета может храниться до 15 лет.
Источники информации:
-http://rbase.new-factoria.ru/missile/wobb/3m54e1/3m54e1.shtml
-http://www.airwar.ru/weapon/kr/3m54.html
-http://rbase.new-factoria.ru/missile/wobb/schtil-1/schtil-1.shtml
-http://ru.wikipedia.org/wiki
topwar.ru
Как «Калибр-НК» перепугал НАТО – Мнения – Перебежчик
Пуск крылатых ракет «Калибр-НК», осуществленный российскими военными кораблями из акватории Каспийского моря по объектам ИГ в Сирии, многие эксперты назвали в каком-то смысле историческим событием.
И важно здесь даже не то, сколько и каких целей они поразили (хотя и это имеет первостепенное значение), а сам факт применения подобного оружия.
Раньше на такие операции были способны лишь США со своими «Томагавками», которыми они безнаказанно и азартно утюжили Югославию в 1999 году, разрушая ее промышленный и военный потенциал. Теперь их монополия закончилась.
Равно как и началась эпоха, когда террористы больше нигде и никогда не смогут чувствовать себя в безопасности.
Российские ракеты поразили цели на расстоянии порядка 1500 километров, пролетев через территории Ирана и Ирака.
Но, по информации СМИ, их дальность достигает 2500 километров.
Очертив на карте круг такого радиуса с центром в Каспийском море, получим впечатляющую картину — в него войдет больше часть Европы и почти весь Ближний Восток.
Ну, а если из Крыма — Европа поместится почти вся (кроме Британии и Швеции).
Но и это еще не все. Корабли Каспийской флотилии способны подниматься вверх по рекам, которыми насыщена России (благо, не пустыня), перемещая этот круг за собой. А если еще учесть систему каналов между ними, получится, что они могут выбирать позицию для пуска из широкого ряда возможностей.
Ну а там, где и с рек не достать, помогут подводные лодки, оснащенные своим вариантом таких ракет.
В определенном смысле, это и есть ответ России на американскую ПРО, размещаемую в Европе.
Крылатые ракеты, летающие на сверхмалых высотах (50-250 метров, скорость до 240 м/сек), собственно и разрабатывались изначально для взлома ПРО.
Критики операции в Сирии, кстати, обращают внимание на тот факт, что такая ракета — очень дорогостоящее устройство. Американский «Томагавк», например, обходится в $1,2 млн. Если допустить, что «Калибр» не дешевле, то вчерашний пуск из 26 ракет стоил бюджету $31 млн.
Лупить столь высокотехнологичным оружием по избушкам боевиков ИГ — слишком дорогое удовольствие, считают они. Для одного раза это допустимо, но если так пойдет и дальше, то скоро все мы будем питаться грибами и ягодами.
Ну, грибами — не грибами, а непохоже, чтобы такая практика стала постоянной. Крылатыми ракетами, видимо, достали те банды, которые пытались обстреливать аэродром в Латакии, и в этом случае их применение вполне оправданно, чтобы предотвратить потерю самолетов, которые стоят еще дороже.
«Четыре ракетных корабля произвели 26 пусков крылатых ракет морского базирования по 11 целям. По данным объективного контроля, все цели уничтожены, гражданские объекты не пострадали. Результаты ударов подтвердили высокую эффективность ракет на больших расстояниях – почти 1,5 тысячи километров», – рассказал министр обороны Шойгу президенту Путину в день его рождения.
Сама собой напрашивается мысль о подарке — и если это так, то он, безусловно, удался.
«Мы знаем, насколько сложны антитеррористические операции подобного рода, – прокомментировал Путин. – И, конечно, подводить итоги еще рано. Но то, что сделано до сих пор, безусловно, заслуживает высокой положительной оценки: и работа Министерства обороны в целом, и работа специалистов Генерального штаба, и тех наших офицеров, военнослужащих, которые действуют на месте. Конечно, особой благодарности заслуживают летчики, которые работают в Сирии. И, как показала тактика применения высокоточного оружия, моряки Каспийской флотилии».
Позднее в Минобороны сообщили, что пуски ракет осуществлялись с ракетного корабля «Дагестан» и малых ракетных кораблей «Град Свияжск», «Углич», «Великий Устюг».
По словам начальника главного оперативного управления Генштаба генерал-полковника Андрея Картаполова, Москва заблаговременно согласовала ракетные удары с партнерами.
«5 и 6 октября на территории Сирии наша разведка вскрыла ряд важных объектов боевиков, которые подлежат немедленному уничтожению», – сказал Картаполов, пояснив, что «для их поражения было решено использовать крылатые ракеты большой дальности».
«Хочу подчеркнуть, что в интересах обеспечения безопасности мирного населения коридор пролета был спланирован над безлюдной местностью», – заявил генерал.
Крылатые ракеты большой дальности комплекса «Калибр-НК» – одна из самых засекреченных российских военных разработок.
Достоверно известны характеристики только экспортного варианта этого оружия.
По данным открытых источников, ракеты 3М-14 «Калибр» (которые для себя) имеют дальность по морским целям – до 350 км, по наземным – около 1,5 тыс. км, а в ядерном оснащении могут поражать объекты на удаленности 2,6 тыс. км.
Их начали разрабатывать еще в 80-е годы, а в 90-е, когда наступила эпоха «братства» с Америкой, проект почему-то свернули. И только в нулевые, когда стало ясно, что без этого оружия не обойтись, работы возобновились вновь.
Первый пуск «Калибра» состоялся с борта РК «Дагестан» весной 2012 года.
Вариант «Калибра» для подлодок («Калибр-ПЛ»), устанавливаются на дизель-электрические корабли проекта 636.3 и многоцелевые атомные корабли проекта 885 «Ясень».
Из надводных кораблей носителями комплекса «Калибр-НК» являются ракетные корабли проекта 11661К, спроектированные Зеленодольским ПКБ и построенные Зеленодольским заводом имени Горького (Татарстан), а также корабли проекта 21631.
Военные эксперты говорят, что такого оружия у России не было никогда.
Оно является действенным инструментом неядерного сдерживания и сейчас может быть применен на Ближнем Востоке и в Средиземном море, а через несколько лет, когда закончится модернизация АПЛ «Иркутск» и ракетного крейсера «Адмирал Нахимов» — в любом регионе мира.
Надо также заметить, что теперь посрамлены те «стратеги», которые еще несколько лет назад утверждали, будто новые военные корабли на Каспии не нужны, ввиду закрытости водоема и нормальных отношений между прибрежными странами. Оказалось, нужны, если оснастить их правильным оружием.
Сирийская операция, кроме главных целей, имеет и сопутствующие.
В ней вооруженные силы РФ получили возможность проверит в реальных боевых условиях новейшие системы вооружений, прежде всего — недавно поступившие в войска фронтовые бомбардировщики Су-34 и многофункциональные истребители Су-30СМ, а также отработать комплексное взаимодействие войск в подобных операциях.
Это означает, в том числе, и то, что планы тех, кто мечтал повернуть грязную орду международных террористов против РФ, отодвигаются на достаточное расстояние. Примерно такое, на какое летают «Калибры».
У китайцев есть поговорка: «Не старайся мести слишком широко, если твоя метла недостаточно длинна».
У «Калибра», как показала практика, с этим параметром все в порядке.
Александр Романов
