О пушках квадратных и разных: starcom68 — LiveJournal

Разумеется все знают, как раньше делали пушки — брали круглую дырочку и обливали её снаружи металлом. Но порой пушки требовались срочно, а подходящих дырок под рукой не было. Поэтому приходилось использовать какие есть.
А если серьезно, то тема орудий с нестандартными каналами ствола велика и обширна, но в этом посте я расскажу только о тех, которые встретились мне лично.
Все, кроме последней, из экспозиции Центрального музея артиллерии в СПб.

Поробнее:

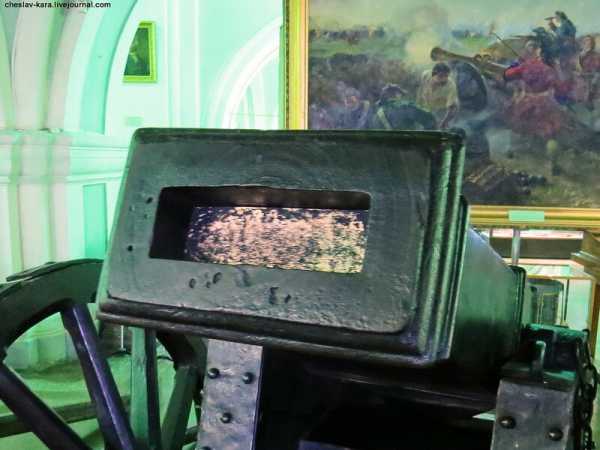

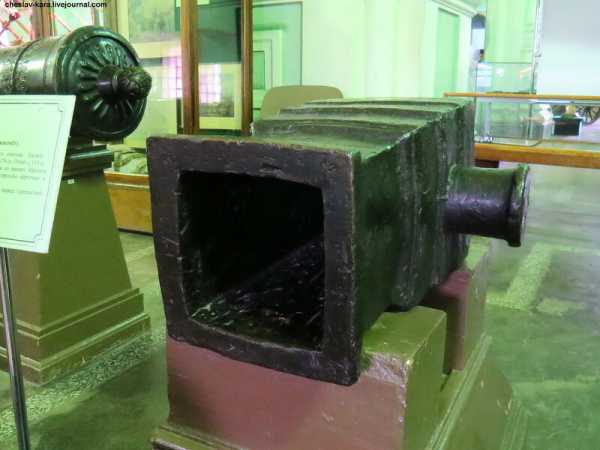

1.Гаубица-камнемет с квадратным (точнее прямоугольным) стволом.
Изготовлена в 16-м веке. Калибр 182х188 см. Предназначалась для стрельбы картечью и щебнем и относилась к крепостной артиллерии.
Зачем мастер сделал ее такой — неизвестно. Возможно, у него просто не оказалось циркуля.

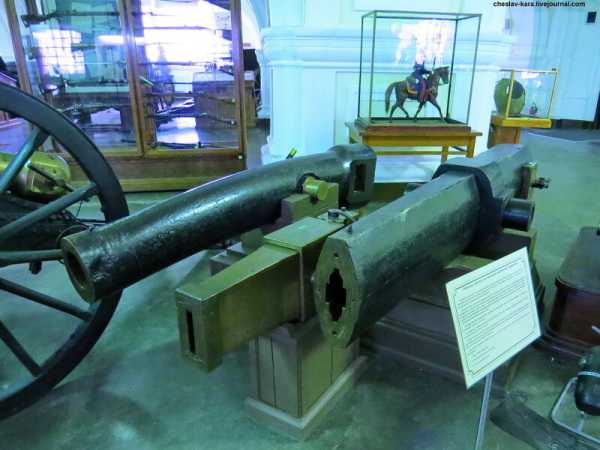

2.3-фунтовая опытная пушка 1722г.
Калибр 80х230 мм, вес 492кг. Предназначалась для стрельбы сразу 3 ядрами, уложенными в ряд на дощечке. Идея развития не получила, видимо из-за низкой точности стрельбы.

3. Еще одна подобная пушка лежит во дворе Артиллерийского музея. Никаких поясняющих надписей нет.

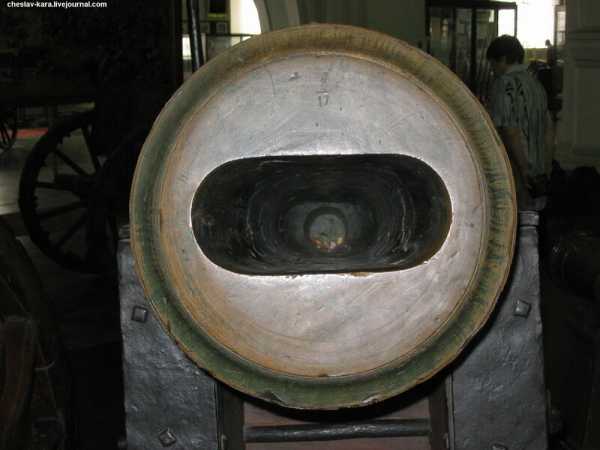

4. «Секретная» гаубица обр.1753г системы П.И.Шувалова.
Бронзовая, калибр 95х207 мм, масса 490кг, дальность стрельбы 530м.
Полевые габицы с эллипическим каналом ствола, идею которых предложил генерал-фельдцейхмейстер (начальник артиллерии) граф Шувалов, предназначались для стрельбы картечью. Такой ствол улучшал рассеивание пуль в горизонтальной плоскости. Но из такого орудия нельзя было стрелять ядрами и бомбами, и это делало всю систему неэффективной.
Всего было изготовлено порядка 100 «секретных» орудий различного калибра, и все они былии сняты с вооружения в 1762г, после смерти Шувалова (не путайте «секретные гаубицы» с «шуваловскими единорогами», которые имели обычный ствол, но с конической каморой в конце, благодаря чему возрости дальность и точность стрельбы).

Очевидным недостатком старинных дульнозарядных орудий была их низкая скорострельность. Некоторые мастера пытались повысить её путем изготовления пушек с несколькоми стволами в одном «корпусе».

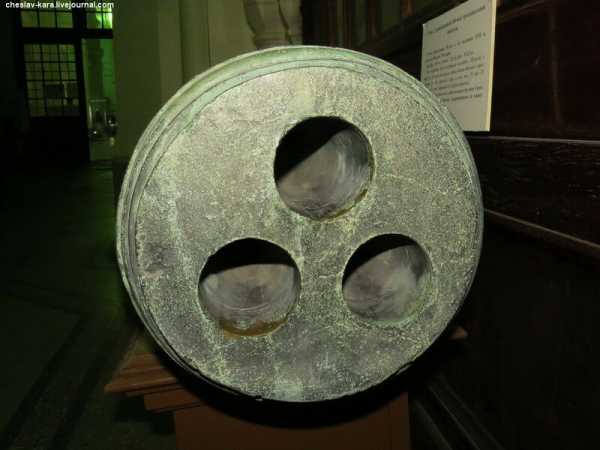

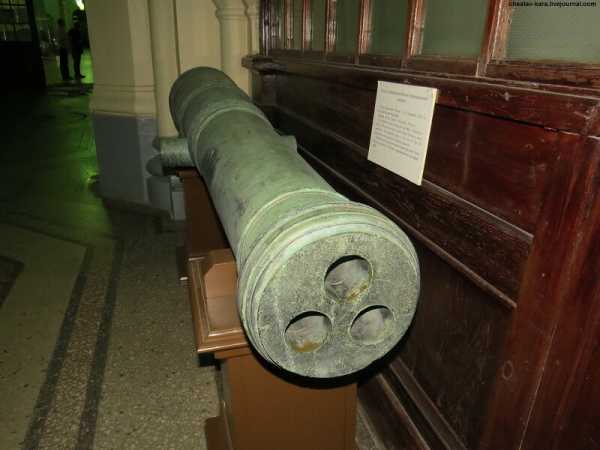

5. Трехканальная пищаль Ганса Фалька.
Немецкий мастер на русской службе Иван (Ганс) Фальк в 1-й половине 17-го века изготовил эту пушку с 3 каналами ствола. Калибр каждого — 2 гривенника (т.е. 66-мм). Длина пушки 224 см, масса — 974 кг.
Единственная пушка Фалька, сохранившаяся в России.

6. Двуствольная пушка, лежащая во дворе Артиллерийского музея. Возможно это пушка «Близнята», изготовленная по проекту уже упоминавшегося графа Шувалова в 1756г. На практике идея себя не оправдала и подобные орудия остались опытными.

Во второй половине 19-го века конструктора озаботились проблемой повышения дальности и точности стрельбы. Необходимо было найти способ стабилизировать снаряд в полете. Очевидный путь — придать ему вращение. Но как? В конце концов были созданы нарезные орудия, которыми мы и пользуемся по сей день, но на пути к ним конструкторская мысть немало поплутала.
7. Дисковые орудия. Идея таких орудий в том, что снаряд в форме диска при стрельбе будет тормозится в верхней части канала ствола и свободно двигаться в нижней. Таким образом диск начнем вращаться вокруг горизонтальной оси.
От ближнего к дальнему: орудия Андрианова, орудие Плесцова и Мясоедова, пушка Маиевского.

В пушке Плесцова и Мясоедова (слева) диска закручивался благодаря тому, что сверху в канале ствола находится зубчатая рейка (виден крайний зубец).
В орудии Андрианова диск вращался из-за разных по ширине прорезей вверху и внизу.

А пушка Маиевского не от времени изогнулась. Кривизна овального ствола — это и есть способ закрутить снаряд.

Дальность стрельбы возросла серьезно (до 5 раз), но рассеивание было очень велико. К тому же подобные орудия были очень сложны в изготовлении, дисковый снаряд вмещал очень мало взрывчатки, а о пробивном действии можно было забыть. Нетрудно догадаться, что такие орудия так и остались остались опытными.

8. И в заключение — необычное орудие из музея в берлинской крепости Шпандау.
Никаких поясняющих табличек не было. Пушка, очевидно, французская, т.к. на стволе написано Meudon (Мёдон, ныне пригород Парижа) и дата — 1867г. Также имеется вензель с заглавной N.

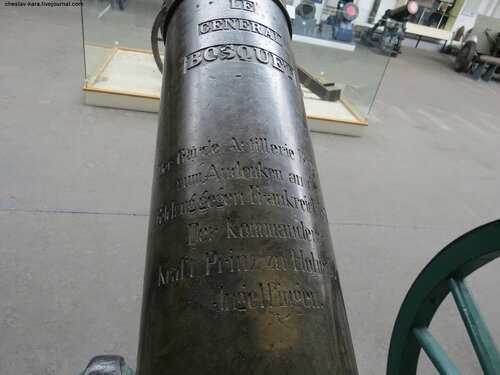

На стволе надписи: «LE GENERAL BOSQUET», а также немецкая, что-то в духе: «Гвардейской артиллерийской бригаде в память о военной компании против Франции, 1871г». Очевидно трофей франко-прусской войны.

Ствол содержит 25 каналов маленького калибра. Как и чем это должно было стрелять — не знаю, так что буду благодарен тому, кто сможет пояснить.

(Напоминаю, что все фото кликабельны и для просмотра фото в полный размер нужно, перейдя на страницу на Яндекс-фотках, кликнуть на 3 точки внизу под ней и выбрать «открыть оригинал»).

starcom68.livejournal.com

Выбор пушки и корпуса. Часть 2

Продолжение статьи на тему: «Выбор пушки и корпуса». В ней мы постарались рассказать вам более подробно и иллюстрировано о пушках и о том с какими корпусами их лучше всего применить для достижения максимальной отдачи. Также поделимся тактикой ведения боя в зависимости от карты и типа сражения.

Эта статья не оставит равнодушным ни одного танкиста. Задавайте свои вопросы, комментарии и отвечайте на вопросы других танкистов в конце статьи. Начнем.

Пушка Смоки и тактика игры с ней

Смоки — самая первая пушка в Танках Онлайн, и самая слабая. Тем не менее, Смоки можно прокачать раньше других пушек, получив тем самым заметное преимущество. Ведь Смоки М3 доступна уже в ранге штаб-сержанта. Но и устаревать Смоки будет не по дням, а по часам. Уже к уорэнтам Смоки начнут обгонять такие пушки как — Огнемёт и Твинс.

Особенности игры с пушкой Смоки

В первую очередь, Смоки — оружие для фана. Некоторые игроки с удовольствием катаются со Смоки на достаточно высоких рангах, потому как ездить с ней действительно весело. И всё потому, что Смоки больше других напоминает реальную танковую пушку, в отличие от остального научно-фантастического «пиу-пиу». Тактика игры со Смоки заключается в обстреле танка противника со средней дистанции, с последующим отступлением в укрытие. Смоки обладает мощнейшим физическим воздействием на вражеский танк (возрастающим с каждой модификацией). Модификации М2 и М3 позволяют эффективно сбивать прицел игрокам с Рельсами и другими Смоки.

Эффективные сочетания Смоки и танковых корпусов

Смоки прекрасно сочетается с любым корпусом первого поколения, будь то Васп, Хантер или Титан. За счёт немалой скорости и возможности быстро выехать на позицию, Хантер больше подходит для CTF, тогда как Титан — для DM. Игра на Васпе требует особого мастерства, а потому его, как правило, выбирают более опытные игроки, предпочитающие динамичный бой.

Пушка Огнемёт и тактика игры с ней

Огнемёт имеет эффективную дальность стрельбы всего 20 метров, но наносит при этом самый большой урон. Также Огнемёт обладает массовым уроном, нанося его всем вражеским танкам, попавшим под струю огня. Главный плюс Огнемёта для начинающего танкиста — из него не нужно точно целиться, достаточно направить струю огня в сторону противника.

Особенности игры с Огнемётом

Основная фишка Огнемёта — большой массовый урон на близкой дистанции. При правильном выборе карт и тактики игры можно уничтожать за один раз сразу несколько целей. В том, чтобы прочитать картину боя, вовремя и незаметно подъехать к группе противников и набрать сразу несколько фрагов и состоит главный секрет успешной игры с Огнемётом.

Эффективные сочетания Огнемёта и танковых корпусов

Огнемёт требует установки на быстрый корпус. В начале игры это Васп, причём своевременная прокачка Васпа крайне важна, ведь скорость для игрока с Огнемётом имеет первостепенное значение. Со временем можно перейти на Хорнет. В CTF огнемётчику отводится роль флагоносца. Его задача — проникнуть на базу противника, уничтожить группу защитников на флаге и вынести флаг с базы.

Пушка Твинс и тактика игры с ней

Твинс имеет эффективную дальность 40 метров и бесконечные патроны. В Танках Онлайн Твинс — настоящий король режима DM, в котором ему не будет равных до массового появления на полях сражений пушек второго поколения, начиная от модификации М2. Покупка недорогого Твинса на ранней стадии игры — отличное вложение кристаллов! Особенно если вы любите играть Deathmatch.

Особенности игры с Твинсом

Главное при игре Твинсом — правильный выбор позиции. Из-за небольшой эффективной дальности Твинса и бесконечного боезапаса нужно выбирать такие позиции, чтобы в пределах досягаемости у вас всегда были цели. Ведь когда вы никого не атакуете, очков вы не набираете. Одновременно очень важно не подставлять свой танк под удары противника. Твинс обладает достаточно сильным физическим воздействием на другие танки, чем нужно активно пользоваться: замедляйте движение атакующих вас игроков с пушками ближнего боя и сбивайте их с курса, а при игре на короткой дистанции активно помогайте себе корпусом, пытаясь помешать противнику вести прицельный огонь, а также старайтесь переворачивать противников. При правильном использовании, Твинс помогает защищать базу в CTF не хуже Фриза.

Эффективные сочетания Твинса и танковых корпусов

Для установки Твинса прекрасно подходят практически любые корпуса. Титан больше подойдёт любителям режима DM, тогда как Васп больше подходит для игроков атакующего плана, предпочитающих CTF. Практически идеальным решением на ранней стадии игры является Хантер, сочетающий в себе толстую броню и высокую скорость.

Диктатор — неустойчивый корпус, а потому попав под обстрел другого Твинса (или любой другой пушки, оказывающей заметное физическое воздействие) вы будете много мазать. Хорнет подходит в основном для игроков, предпочитающих ходить в атаку в CTF, хотя для установки на Хорнет существуют заметно более эффективные пушки. Очень хороший вариант — Викинг, на его основе получается эффективный универсальный танк. Мамонт особенно хорош в режиме DM, а также при охране флага в CTF.

Пушка Рельса и тактика игры с ней

Рельса — поистине универсальная пушка. Она прекрасно подойдёт как кемперам, предпочитающим убивать врагов с большого расстояния из укрытия, так и активным игрокам, предпочитающим много перемещаться по игровому полю. Это поистине легендарная пушка Танков Онлайн, до сих пор все официальные КВ (клановые войны) проводятся именно на Рельсах. Единственное, для чего Рельса мало приспособлена, так это для отыгрывания роли флагоносца в CTF.

Особенности игры с Рельсой

Рельса — классическое оружие, действующее по принципу «выстрелил и спрятался». Грамотный рельсовод всегда должен находиться под прикрытием рельефа местности или окружающих его построек. Поскольку Рельса стреляет с периодичностью раз в 7 секунд, это не составляет особого труда. Кроме того, Рельса обладает сильным физическим воздействием на танк противника, что также накладывает определённый отпечаток на технику игры с этой пушкой. В CTF игрок с Рельсой обычно контролирует центр поля: уничтожение вражеских флагоносцев, нанесение урона атакующим танкам и борьба за контроль над центром карты. Однако этим роль Рельсы в CTF не ограничивается. Играя с Рельсой можно эффективно защищать свой флаг, а также поддерживать огнём игроков атаки, точечно уничтожая ключевых игроков обороны противника.

Эффективные сочетания Рельсы и танковых корпусов

На начальном этапе игры Рельса очень неплохо смотрится на Васпе. Высокая скорость Васпа позволяет активнее перемещаться по полю в поисках целей, ну а малое количество жизни частично компенсируется особенностями игры с Рельсой.

Лучший корпус для установки Рельсы — Диктатор. В сравнении даже с корпусами второго поколения, Диктатор обладает великолепными тактико-техническими характеристиками, но главный козырь Диктатора – очень привлекательная цена. Сэкономленные на прокачке корпуса кристаллы можно потратить на дорогие краски с ценными резистами.

Пушка Изида и тактика игры с ней

Изида в первую очередь лечилка. Во вторую — опытокачалка (за счёт бонуса к лечению). И только в третью и последнюю очередь — пушка. Так что дважды подумайте, прежде чем брать Изиду! Отыгрывать роль доктора в Танках Онлайн интересно, но поверьте — далеко не каждому. Большинство игроков желают убивать противников направо и налево, а для этого есть значительно более эффективные пушки. С другой стороны, Изида — самая выгодная пушка в Танках Онлайн. Впрочем, прокачка танка с Изидой — тема другого разговора.

Особенности игры с Изидой

Эффективность Изиды младших модификаций М0 и М1 вызывает серьёзные сомнения. Разумеется, прокачиваться с Изидой М0-М1 можно, но пользы команде вы так не принесёте и наоборот, станете для неё серьёзной обузой. Модификации М2-М3, напротив, крайне эффективны как в плане зарабатывания опыта, так и для поддержки игроков своей команды. Основная особенность Изиды — её заточенность под командные игры, в первую очередь под CTF (в TDM вреда от Изиды пожалуй больше, чем пользы). Фактически, приобретя Изиду, вы обрекаете себя на игру только в CTF.

Эффективные сочетания Изиды и танковых корпусов

Полевому доктору нужен быстрый танк, иначе ему будет просто не догнать своего пациента. Васп, а затем и Хорнет идеально подходят для установки Изиды.

Неплохой вариант установить Изиду на Диктатор М3, с таким сочетанием можно успешно отнимать у противника флаги в наркобоях за счёт вампиризма (атакуя врага, Изида подлечивается, забирая половину отнимаемой жизни себе). Также неплох Викинг М3, но тоже в основном в наркобоях. При ловле золота неплохим корпусом является Мамонт, однако профессиональные золотоловы ужа давно пересели с Изид на Фризы.

Пушка Гром и тактика игры с ней

Гром многие игроки считают продолжением Смоки — младшей пушки в Танках Онлайн. Но это верно лишь отчасти. По игровой механике Гром больше похож на скорострельную Рельсу. Высокая скорость стрельбы и массовый урон (наносит урон всем находящимся в радиусе 10 метров вражеским танкам) делают Гром королём Deathmatch. В CTF Громам отводится роль игроков середины поля, откуда они могут поддерживать огнём как защитников, так и атакующих игроков. В атаке Гром не слишком эффективен за счёт самоурона, который, однако, очень полезен в режиме TDM.

Особенности игры с пушкой Гром

Гром наносит урон всем танкам противника, находящимся в радиусе 10 метров от взрыва. Кроме того, за счёт большого урона можно эффективно добивать раненных противников, быстро набивая фраги. Для эффективной игры младшим модификациям Грома М0 и М1 не хватает ни убойной силы, ни скорости вращения башни, ни скорострельности. Зато у модификаций М2-М3 с этим всё в порядке. Для поддержания высокого темпа набора очков старайтесь накрывать огнём группы вражеских танков и добивать подранков.

Эффективные сочетания Грома и танковых корпусов

Для режима DM лучше всего подходит Мамонт. Поскольку Гром имеет очень высокую скорострельность, с Громом выгодно как можно дольше оставаться на позиции, чтобы набивать фраги. Игроки, предпочитающие CTF, часто устанавливают Гром на Викинг, получая в результате универсальный танк, способный выполнять самый широкий круг задач.

Не самым плохим корпусом для установки Грома является Диктатор, особенно если вы решили перейти на Гром с Рельсы. Однако, у Диктатора полно недостатков. Например, Диктатор сильно колбасит при попаданиях, а потому в контактном бою процент попаданий с Диктатора заметно ниже, чем с того же Викинга.

Пушка Фриз и тактика игры с ней

Фриз больше других пушек второго поколения напоминает своего прародителя из первоначальной линейки — Огнемёт. Фактически Фриз это классический Огнемёт с увеличенным до 8 секунд баллоном и эффектом заморозки. По принятой в Танках Онлайн традиции, модификации Фриза М0-М1 не слишком эффективны из-за долгой перезарядки, а также из-за слишком низкого показателя урона в секунду. А вот М2 и М3 — отличные пушки.

Особенности игры с Фризом

Тактика игры с Фризом — нападать сзади и морозить противников, чтобы они не могли развернуться и дать достойный отпор. В CTF Фризы ценятся флагоносцами за умение быстро уничтожить всех сбившихся в кучку защитников. Фриз не менее эффективен в защите: что может быть лучше, чем заморозить вражеского флагоносца! В режиме DM Фризы также чрезвычайно эффективны за счёт массового урона и ничуть не уступают в этом плане Громам.

Эффективные сочетания Фриза и танковых корпусов

Для незаметного проникновения на базу противника и выноса флага лучше всего подходит Хорнет. Для игры в защите и в DM — Викинг. Золотоловы, как правило, предпочитают Мамонты. Теоретически с Фризом должен неплохо смотреться Диктатор.

Пушка Рикошет и тактика игры с ней

Рикошет — невероятно мощная и эффективная пушка в Танках Онлайн. Шарики Рикошета отражаются от стен, а углы самонаведения по вертикали внушают уважение. Всё это позволяет эффективно попадать по прячущимся в укрытиях целям. Однако стрельба на большие расстояния (эффективная дальность стрельбы из Рикошета составляет 60 метров), а также по движущемуся противнику с упреждением представляет собой непростую задачу. Настолько, что многие игроки считают Рикошет оружием исключительно ближнего боя. Что верно лишь отчасти.

Особенности игры с Рикошетом

В отличие от своего прародителя Твинса, Рикошет имеет баллон, представляющий собой зону высококонцентрированного урона. Поэтому важнейшим при игре с Рикошетом является грамотное «управление баллоном». Все свои действия игрок с Рикошетом должен точно рассчитывать, привязав их ко времени восстановления баллона. Лучше всего Рикошет показывает себя в CTF при атаках на вражескую базу. Быстро выкурить с почтительного расстояния спрятавшийся на флаге статичный Фриз, уничтожить защитников с дальнобойными пушками и утащить никем уже не охраняемый флаг — это про Рикошет!

Эффективные сочетания Рикошета и танковых корпусов

Рикошет — пушка для атакующих игроков, которой очень важен такой субъективный параметр корпуса, как устойчивость. Ведь танк с Рикошетом колбасит не только от ответного огня врагов, но и от своих собственных выстрелов! Под эти требования идеально подходит только один корпус — Викинг.

Пушка Шафт и тактика игры с ней

Шафт — самое оригинальное оружие, из когда либо созданных разработчиками Танков Онлайн. Шафт может стрелять по противнику как в аркадном режиме, что называется «навскидку» (для этого достаточно быстро нажать на пробел), так и в снайперском режиме с использованием оптического прицела и с накоплением заряда (для этого нужно нажать и удерживать пробел). При стрельбе в снайперском режиме танк остаётся неподвижен, а прицел как по горизонтали, так и по вертикали, регулируется вручную.

Особенности игры с Шафтом

Чтобы стать успешным Шафтоводом нужно точно рассчитывать заряд Шафта и правильно выбирать момент выстрела. Ведь для разных модификаций корпусов требуется разный уровень заряда. Чтобы убить противника и получить вожделенный фраг, его совершенно не обязательно копить до максимума. Кроме того, разглядывая своего противника через оптический прицел, можно рассчитывать принимаемый им урон от других участвующих в сражении игроков. Что позволяет тратить намного меньше времени на накопление заряда и повышает темп набора фрагов.

При игре в режиме CTF нежелательно всё время торчать в прицеле с накопленным до 100% зарядом. Во-первых, при накоплении заряда более 90% скорость вращения башни заметно снижается. Во-вторых, снайперский прицел сильно ограничивает видимость, а ведь вокруг происходит столько всего интересного. В итоге при игре в режиме CTF комбинирование стрельбы навскидку со стрельбой в снайперском режиме даже при неполном наборе заряда позволяет на многих картах набивать заметно больше фрагов. Однако в режиме Deathmatch, наоборот, обычно выгоднее большую часть времени находиться в снайперском режиме, быстро оглядываясь по сторонам между выстрелами.

Эффективные сочетания Шафта и танковых корпусов

Шафт требует установки на крепкий устойчивый корпус. Для режима Deathmatch лучше всего подойдёт Мамонт в защитных красках. Особенно хороши Искра и Зевс, которые не только хорошо защищают от Рикошетов, но и вообще отбивают у них всякую охоту нападать. В командных боях очень хорошо выглядит Викинг, сочетающий хорошую защиту и высокую скорость. Но всё таки ,чтобы набрать больше опыта лучше использовать изиду.

Позывной танкиста приславшего конкурсную статью уточняется.

tankionline.net.ru

Оружие очень далекого будущего. Часть 1. Пушка Гаусса и рельсотрон

Уже, наверное, лет 50 все говорят о том, что век пороха подошел к концу, и дальше огнестрельное оружие уже не может развиваться. Несмотря на то, что с таким утверждением я абсолютно не согласен и считаю, что современному огнестрельному оружию, а точнее патронам, еще есть куда расти и совершенствоваться, не могу пройти мимо попыток замены пороха и вообще привычного принципа работы оружия. Понятно, что пока многое из придуманного просто невозможно, в основном по причине отсутствия компактного источника электрического тока или же из-за сложности производства и обслуживания, но при этом лежат на пыльной полке и ждут своего времени множество интереснейших проектов.

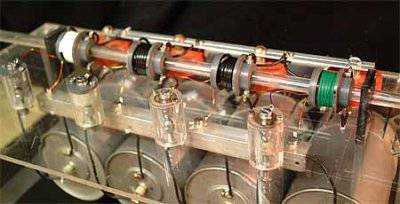

Пушка Гаусса


Начать именно с этого образца хочется по той причине, что он достаточно простой, ну и потому, что есть и собственный небольшой опыт в попытке создания такого оружия, и, надо сказать, не самой безуспешной.

Лично я узнал впервые об этом образце оружия вовсе не из игры «Сталкер», хотя именно благодаря ей об этом оружии знают миллионы, и даже не из игры Fallout, а из литературы, а именно из журнала ЮТ. Представленная в журнале пушка Гаусса было самой примитивной и позиционировалась как детская игрушка. Так, само «оружие» состояло из пластиковой трубки с намотанной на ней катушкой медной проволоки, которая играла роль электромагнита при подаче на нее электрического тока. В трубку вкладывался металлический шарик, который при подаче тока стремился притянуть к себе электромагнит. Чтобы шарик не «завис» в электромагните, подача тока была кратковременной, с электролитического конденсатора. Таким образом, до электромагнита шарик разгонялся, а дальше при отключении электромагнита летел уже самостоятельно. К этому всему предлагалась электронная мишень, но не будем скатываться к теме о том, какая раньше была интересная, полезная и главное востребованная литература.

Собственно, описанное выше устройство и есть простейшая пушка Гаусса, но естественно, что подобное устройство явно не может быть оружием, разве что при очень большом и мощном единственном электромагните. Для достижения приемлемых скоростей метаемого снаряда необходимо использовать, если так можно выразиться, ступенчатую систему разгона, то есть на стволе должно быть установлено несколько электромагнитов один за одним. Главной проблемой при создании такого аппарата в домашних условиях является синхронизация работы электромагнитов, так как от этого напрямую зависит скорость метаемого снаряда. Хотя прямые руки, паяльник и чердак или дача со старыми телевизорами, магнитофонами, грампроигрывателями и никакие трудности не страшны. На данный момент, пробежав глазами по сайтам, где люди демонстрируют свое творчество, я заметил, что практически все располагают катушки электромагнитов на самом стволе, грубо говоря, просто наматывают на него катушки. Судя по результатам испытаний таких образцов, далеко от нынешней общедоступной пневматике по эффективности такое оружие не ушло, но для развлекательной стрельбы вполне годное.

Собственно, больше всего меня мучает вопрос, почему катушки все стараются расположить на стволе, куда более эффективнее было бы использовать электромагниты с сердечниками, которые будут направлены этими самыми сердечниками к стволу. Таким образом, можно разместить, скажем, 6 электромагнитов на площади, которую занимал ранее один электромагнит, соответственно это даст больший прирост к скорости метаемого снаряда. Несколько секций таких электромагнитов по всей длине ствола смогут разогнать небольшой кусочек стали до приличных скоростей, правда весить установка будет немало даже без источника тока. Все почему-то стараются и высчитывают время разрядки конденсатора, питающего катушку, для того чтобы согласовать катушки между собой, чтобы они разгоняли снаряд, а не тормозили его. Согласен, сесть и посчитать занятие очень интересное, вообще физика и математика замечательные науки, но почему не согласовать катушки при помощи фото и светодиодов и простейшей схемки, вроде как дефицита особого нет и вполне за умеренную плату можно получить необходимые детали, хотя посчитать, конечно, дешевле. Ну, а источник питания электрическая сеть, трансформатор, диодный мост и несколько электролитических конденсаторов соединенных параллельно. Но даже при таком монстре весом килограмм под 20 без автономного источника электрического тока впечатляющих результатов навряд ли получиться добиться, хотя смотря у кого какая впечатлительность. И не не не, я ничего подобного не делал (опустив голову, водит ногой в тапочке по полу), я вот только ту игрушку из ЮТ мастерил с одной катушкой.

В общем, даже при использовании как какое-то стационарное оружие, скажем тот же пулемет для защиты объекта, не меняющего свое местоположение, такое оружие будет достаточно дорогим, а главное тяжелым и не самым эффективным, если конечно речь идет о разумных габаритах, а не о монстре с пятиметровым стволом. С другой же стороны, очень высокая теоретическая скорострельность и боеприпасы по цене копейка за полтонны ну очень уж привлекательно выглядят.

Таким образом, для пушки Гаусса основной проблемой является то, что электромагниты имеют большой вес, ну и как всегда требуется источник электрического тока. В целом, разработку именно оружия на основе пушки Гаусса никто не ведет, есть проект по запуску небольших спутников, но он скорее теоретический и уже давно не развивается. Интерес к пушке Гаусса поддерживается только благодаря кинематографу и компьютерным играм, да еще и энтузиастам, любящим работать головой и руками, которых в наше время, к сожалению, не так много. Для оружия есть более практичное устройство, которое потребляет электрический ток, хотя о практичности тут можно поспорить, но в отличии от пушки Гаусса тут есть определенные сдвиги.

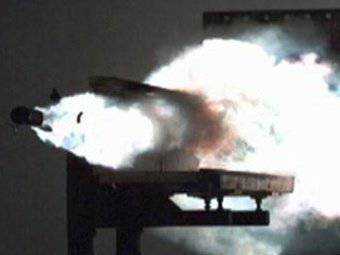

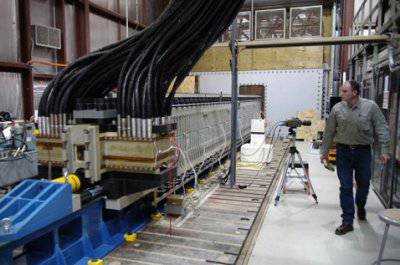

RailGun или по-нашему Рельсотрон

Это оружие не менее известно, чем пушка Гаусса, за что нужно сказать спасибо компьютерным играм и кинематографу, правда если с принципом работы пушки Гаусса знакомы все кто заинтересовался этим видом оружия, то с рельсотроном не все понятною.Попробуем разобраться что это за зверь, как он работает и какие у него перспективы.

Началось все в далеком 1920 году, именно в этом году был получен патент на данный образец оружия, причем оружия изначально, никто не планировал использовать изобретение в мирных целях. Автором рельсотрона, или более известного рэилгана, является француз – Андрэ Луи-Октав Фошон Виепле. Несмотря на то, что конструктору удалось достигнуть некоторого успеха по поражению живой силы противника, его изобретением никто не заинтересовался, уж очень громоздкой была конструкция, а результат был так себе и вполне сопоставимый с огнестрельным оружием. Так почти двадцать лет изобретение было заброшено, до тех пор пока не нашлась страна, которая позволяла тратить себе огромные средства для развития науки, и особенно той части науки, которая могла убивать. Речь идет о фашисткой Германии. Именно там французским изобретением заинтересовался Иоахим Хэнслер. Под руководством ученого была создана значительно более эффективная установка, которая имела длину всего два метра, но разгоняла метаемый снаряд до скорости более 1200 метров в секунду, правда сам метаемый снаряд был выполнен из алюминиевого сплава и имел вес 10 грамм. Тем не менее, этого было более чем достаточно для ведения огня, как по живой силе противника, так и по небронированной технике. В частности свою разработку конструктор позиционировал как средство борьбы с воздушными целями. Более высокая скорость полета метаемого снаряда, в сравнении с огнестрельным оружием, делала работу конструктора весьма перспективной, так как вести огонь по движущимся, причем движущимся постоянно, целям было намного проще. Однако конструкция требовала доработки и конструктор проделал очень большой труд по совершенствованию данного образца, несколько изменив начальный принцип его работы.

В первом образце все было более или менее понятно и ничего фантастического не было. Имелось две рельсы, которые были «стволом» оружия. Между ними укладывался сам метаемый снаряд, который изготавливался из пропускающего электрический ток материала, в результате при подаче тока на рельсы, под воздействием силы Лоренца, метаемый снаряд стремился вперед и в идеальных условиях, которых, естественно, никогда не добиться, его скорость могла приближаться к скорости света. Так как существовало множество факторов, которые мешали разогнать сметаемый снаряд до таких скоростей, то конструктор решил от некоторых из них избавиться. Главным достижением стало то, что в последних наработках уже не метаемый снаряд замыкал цепь, делало это электрическая дуга позади метаемого снаряда, собственно это решение используется до сих пор, только совершенствуясь. Таким образом, конструктору удалось приблизиться к скорости полета метаемого снаряда равной 3 километрам в секунду, в это был 1944 год прошлого века. К счастью конструктору не хватило времени на то, чтобы завершить свою работу и решить те проблемы которые имело оружие, а их было не мало. Причем настолько не мало, что эту разработку спихнули американцам и работ в этом направлении в Советском Союзе не проводили. Только в семидесятых годах начали развивать у нас данное оружие и на данный момент мы, к сожалению, отстаем, ну по крайней мере по общедоступным данным. В США же уже давно достигли скорости в 7,5 километров в секунду и не собираются останавливаться. Работы на данный момент ведутся в направлении развития рельсотрона как средства противовоздушной обороны, так что как ручное огнестрельное оружие рельсотрон все еще фантастика или очень далекое будущее.

Главной проблемой рельсотрона является то, что для достижения максимальной эффективности нужно использовать рельсы с очень малым сопротивлением. На данный момент они покрыты серебром, что вроде бы не так накладно в финансовом плане, однако с учетом того, что «ствол» оружия длиной совсем не один и не два метра, это уже существенные затраты. Кроме того, после нескольких выстрелов рельсы нужно менять и восстанавливать, что деньги, да и скорострельность такого оружия остается очень низкой. Кроме того, не стоит забывать о том, что сами рельсы стараются оттолкнуться друг от друга под воздействием все тех же сил, которые разгоняют метаемый снаряд. По этой причине конструкция должна обладать достаточной прочностью, но в тоже время сами рельсы должны иметь возможность быстрой замены. Но не это главная проблема. Для выстрела требуется огромное количество энергии, так что одним автомобильным аккумулятором за спиной не отделаешься, тут уже нужны более мощные источники электрического тока, что ставит под вопрос мобильность такой системы. Так в США планируют устанавливать подобные установки на эсминцах, причем уже говорят об автоматизации подачи метаемых снарядов, охлаждении и прочих прелестях цивилизации. На данный момент заявленная дальность стрельбы по наземным целям составляет 180 километров, о воздушных пока молчат. Наши же конструкторы пока еще не определились с тем, где они будут применять свои наработки. Однако по обрывкам информации можно сделать вывод, что как самостоятельное оружие рельсотрон пока использоваться не будет, а вот как средство, которое дополняет уже существующее дальнобойное оружие, позволяя существенно добавить к скорости метаемого снаряда желаемые пару сотен метров в секунду, рельсотрон имеет хорошие перспективы, да и стоимость такой разработки будет куда ниже нежели какие-то мегапушки на собственных кораблях.

Остается только вопрос стоит ли считать нас в этом вопросе отставшими, так как обычно то, что работает плохо стараются пропиарить всеми возможными способами «шоб усе боялись», а вот то, что действительно эффективно, но его время еще не пришло, закрыто за семью замками. Ну, по крайней мере, в это хочется верить.

topwar.ru

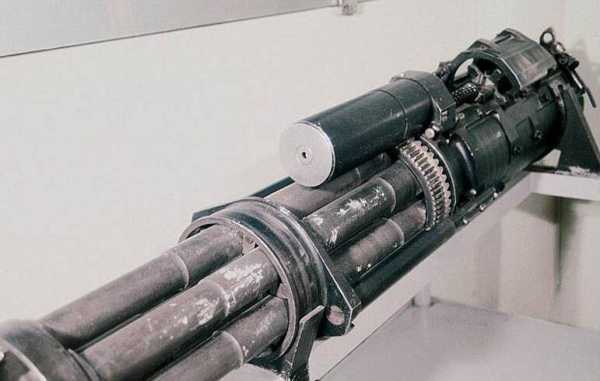

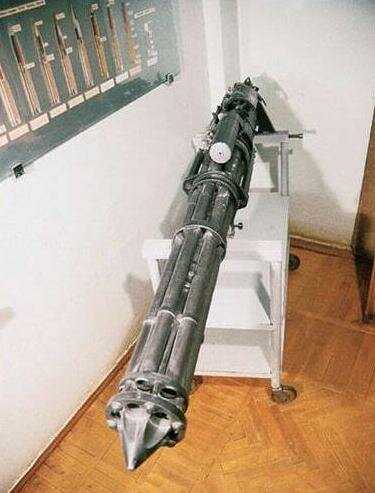

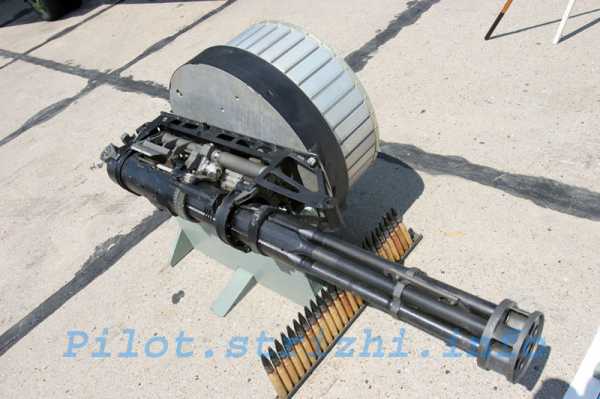

Шестиствольная пушка ГШ — 6

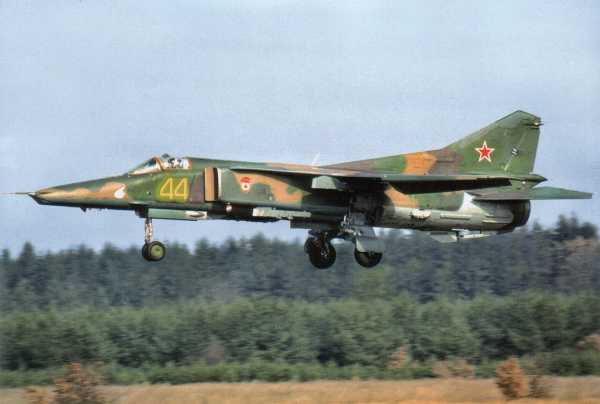

В ходе создания истребителя-бомбардировщика МиГ-27 пушка штатная для МиГ-23 была заменена более мощной. Мощности и поражающего действия 23-мм снарядов пушки ГШ-23Л, много лет служившей на большинстве боевых самолетов оказалось недостаточно для уверенного поражения многих наземных целей и, особенно бронетехники. На вооружение стран НАТО поступали новые бронемашины, для борьбы с которыми бронепробиваемость снарядов калибра 23-мм была уже слабой. Проблема обострялась также тревожной тенденцией отставания отечественных авиационных артсистем от западных, новейшие образцы которых превосходили их и по скорострельности, и по мощности снаряда.


Военных интересовала возможность вооружения самолета оружием, способным поражать не только новые БТР и БМП потенциального противника, но и перспективный американский основной танк M1 Abrams. Для этого требовался переход на больший калибр и более мощные боеприпасы, для чего было выдано задание на разработку авиационной пушки калибра 45 мм, использовавшей активно-реактивный снаряд повышенной бронепробиваемости. Однако создание нового орудия и боеприпасов к нему требовали времени. В связи с этим было принято решение об установке на самолет новой многоствольной пушки 30 мм калибра, обеспечивающей высокую скорострельность и большой вес секундного залпа. Инициатором перехода на пушечное вооружение калибра 30 мм выступал заместитель Министра Обороны по вооружению генерал армии В.Я. Шабанов, отстаивавший унификацию оружия и боеприпасов для ВВС, ВМФ и Сухопутных войск на основе стандартного снаряда повышенной мощности. Переход с калибра 23 мм на 30 мм обеспечивал двукратное повышение массы снаряда (со 175-185 г до 400 г), причем содержание взрывчатого вещества в нем возрастало почти в три раза, а улучшенная баллистика обеспечивала не только мощную бронепробиваемость и могущество воздействия по различным целям, но и значительно улучшала точность огня и позволяла разработать боеприпасы новых, более эффективных типов.

Новая многоствольная схема позволяла существенно, в 3-4 раза, повысить скорострельность, в относительно короткое время атаки укладывая в цель мощный залп. Каждый из стволов, собранных в единый вращающийся пакет, имел свой затвор, механизмы которого совершали непрерывное движение в ходе работы и производили выстрел с приходом в «боевое» положение.

В СССР конструктор И.И. Слостин в 1954 г. выполнил проект авиационной многоствольной пушки под индексом КБП-810 Первоначально был изготовлен макетный образец калибра 12,7 мм, а затем – опытный образец 23-мм пушки под патрон ВЯ. Однако 23-мм пушка имела ряд принципиальных недостатков – раскпинение досылаемого патрона с экстрагируемой гильзой, неперехват патрона досылателем и т. д Поэтому работы над этой пушкой были вскоре прекращены.

В конце 1955 – начале 1956 г. Слостин создал еще один проект 23-мм пушки с четырьмя стволами в едином блоке. Стрельба велась укороченным патроном от пушки ВЯ. Однако по неясным мотивам работы по ней были прекращены в начале 1958 г.

Новый этап работ над созданием пушки с вращающимся блоком стволов начался в КБП после выхода в свет Постановления Совмина СССР от 15 июня 1963 г. Под руководством Грязева и Шипунова был создан 30-мм шестиствольный автомат АО-18, первоначально предназначенный для корабельной установки АК-630.

Заводские испытания автомата были проведены в 1964-1966 гг. В серию он пошел в 1974 г., а официально установка АК-630 с этим автоматом была принята на вооружение приказом министра обороны от 6 января 1976 г. На базе АО-18 была создана авиационная пушка ГШ-6-30 (9-А-621), автомат которой (АО-18А) был значительно облегчен за счет отказа от громоздкой жидкостной системы принудительного охлаждения стволов и замены ее воздушным охлаждением. Технический проект АО-18А был рассмотрен и одобрен в Министерстве обороны СССР в марте 1971 г. Первоначально пушка имела заводской индекс ТКБ-635.

Работа автоматики пушки ГШ-6-30 (ТКБ-635) основана на принципе использования энергии пороховых газов. отводимых поочередно из каждого ствола. Предварительный разгон блока стволов в начале каждой очереди осуществляется сжатым воздухом (пневмостартер).

Попытка увеличить темп с 5000 выстрелов, как в АК-630, до 6000 выстрелов успехом не увенчалась, и у серийной пушки темп стрельбы остался прежним.

По техническому заданию заказанная пушка ГШ-6-30 должна была выпускать весь боекомплект в 300 патронов одной очередью без выхода из строя пушки. Пушки первых серий могли делать лишь 150 выстрелов, а дострел остальных производился лишь после охлаждения пушки до температуры окружающей среды, т. е. не менее чем через 15 мин. Лишь после модернизации газового двигателя длину непрерывной очереди удалось довести до 300 выстрелов.

Пушки первых серий имели и ряд других дефектов, например заклинивание или утыкание патрона в казенник. После отпускания кнопки «огонь» вместо положенных по техническим условиям 8-11 выстрелов происходило 22-23 выстрела, и вдобавок пушка оставалась заряженной.

</cut>

В процессе серийного производства ГШ-6-30 на Тульском машиностроительном заводе его инженерам удалось со временем устранить большую часть конструктивных недоработок автомата. На вооружение пушка ГШ-6-30 принята в 1974 г. и получила индекс 9-А-621. Пушкой ГШ-6-30 вооружены самолеты Су-24МК (одна, боекомплект 500 патронов), МиГ-27.

Артсистема ГШ-6-30А обладала внушительными характеристиками, демонстрируя абсолютное превосходство над большинством западных образцов. Американские боевые самолеты использовали пушки калибра 20 мм со стограммовыми снарядами, а принятые на вооружение самолетов НАТО пушки ADEN и DEFA 552/553 калибра 30 мм вели огонь снарядами массой 270 г при начальной скорости 600-650 м/с (что дало известному конструктору авиационного вооружения A.Э. Нудельману охарактеризовать их как «пушки с пониженными характеристиками»). Только со временем в ВВС западных стран появились более мощные орудия: 27-мм пушка Bk27 западногерманской фирмы Mauser, созданная для самолета Tornado, и американская 30-мм GAU-8A, специально разработанная для штурмовика А-10.

Основные конструктивные проблемы «шестистволки» были решены еще при отработке корабельного варианта, однако ее установка на самолете имела свою специфику. Новое изделие потребовало ряда доработок: автоматы первых серий не могли выпускать требуемую по техническому заданию одну непрерывную очередь с расходом полного боекомплекта. После первых 150 выстрелов из-за перегрева требовалось охлаждение блока стволов и лишь затем можно было продолжать стрельбу. Был ряд и других серьезных дефектов, связанных с надежностью системы в целом (работы кинематики, подачи патронов и прочности узлов).

В ходе серийного производства на Тульском машиностроительном заводе удалось со временем устранить большую часть конструктивных недоработок и обеспечить приемлемую надежность изделия. Доработанная пушка позволяла выпускать одной очередью до 300 снарядов. Серьезной задачей оказалось крепление пушки на самолете: в авиационном варианте с пониженной баллистикой ГШ-6-30А имела отдачу в 5500 кгс. Ударные нагрузки при стрельбе были очень мощными для конструкции самолета (все же его планер являлся переделкой довольно легкого истребителя). Установка отрабатывалась на деревянном макете, на котором увязывались узлы и агрегаты. При первой же пробной стрельбе из «шестистволки» макет попросту развалился.

В первое время с отладкой орудия на самолете возникло множество проблем. В результате первых испытаний в воздухе выяснилось, что ударные и частотные характеристики, полученные при стрельбе из ГШ-6-30А на земле, не соответствуют тому, что имеет место в воздухе. Первый же отстрел, выполненный в полете, закончился тем, что после очереди из 25 снарядов все приборы в кабине отказали. В дальнейших испытательных полетах бывали случаи деформации и даже срыва щитков передней опоры шасси, из-за сильных вибраций буквально рассыпался патронный рукав и отказывало РЭО в закабинном отсеке.

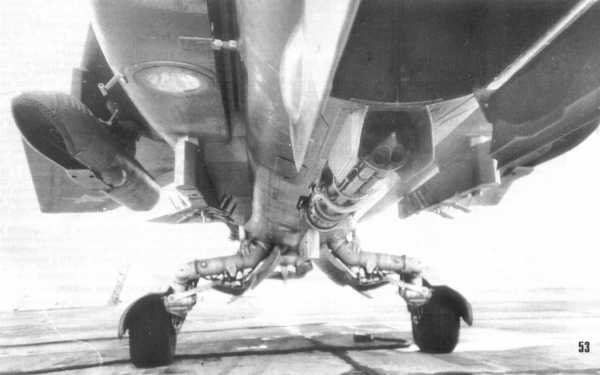

Чтобы уменьшить влияние пушечной трассы на конструкцию, ось пушки наклонили вниз на 1╟13′. Доводкой артсистемы занималось Тульское ЦКБ и группа вооружения «Зенита» с привлечением специалистов НИИ авиационных систем, ведавшее «огневыми» вопросами и проводившего на полигоне в подмосковном Фаустово контрольные отстрелы и эксперименты. На вооружение артсистема была принята в 1975 году.

Возможности орудия и сила огня мало кого оставляли равнодушными. Даже при наземных отработках «шестистволки» при стрельбе у присутствующих ощущалось желание присесть и закрыть уши руками, настолько впечатляющим было ее действие. Стрельба из нее даже на слух не была похожа на обычную очередь — ощущался лишь один оглушающий раскатистый удар, за пару секунд выбрасывавший в цель стокилограммовый залп.

Летчик-испытатель В.Н.Кондауров так вспоминал свою первую стрельбу из ГШ-6-30А: «Стоило мне, наложив центральную марку на воздушную цель, нажать гашеткой на кнопку стрельбы, как раздалось такое «ТР-Р-Р-Р-ЫК», что я невольно отдернул руку. От стрельбы самолет весь затрясся и чуть ли не остановился от сильной отдачи пушечной установки. Беспилотная мишень, только что выполнявшая впереди меня вираж, буквально разлетелась на куски. Я едва пришел в себя от неожиданности и восхищения: «Вот это калибр! Хороша зверюга! Коль попадешь — мало не будет».

В сочетании с прицельной системой ГШ-6-30А имела высокую точность стрельбы. Заводской летчик-испытатель М. Туркин на спор предлагал попасть в закрепленную на мишени и хорошо видную белую майку и даже сснести положенную сверху фуражку. Сделав пару заходов, он уложил в цель очередь. Определить, кто победил в споре, не удалось очередь разметала бревенчатую мишень так, что не осталось даже обрывков.

В строевых частях стрельбы из пушки были достаточно частыми в упражнениях КБП, но всегда впечатляющими для самих летчиков — раскатистый громовой удар очереди, в секунду выбрасывающей сотню снарядов и пронизывающая машину дрожь отдачи вызывали ни с чем не сравнимое чувство находящейся в руках мощи и силы. Не меньше впечатлял и вид работы «шестистволки» со стороны: ведущий огонь самолет на несколько мгновений окутывался облаком пламени, из которого к земле тянулся огненный ливень. Обычно в лентах чередовались по два снаряда ОФЗ через один БР, но на показательных стрельбах каждый четвертый-пятый снаряд шел с трассером. Огонь можно было вести в ручном режиме, с прицеливанием по неподвижной сетке прицела «на глаз» (такая стрельба носила название «сопроводительно-заградительной»). В автоматическом режиме использовался прицельно-навигационный комплекс ПрНК-23. Он выдавал на прицел необходимые поправки и упреждения, а прицеливание осуществлялось наложением на цель подвижной прицельной марки С-17ВГ, на которой высвечивалась текущая дальность до объекта атаки и сектор эффективной дальности (начала и окончания) стрельбы. В отличие от других машин, на ручке управления МиГ-27 была смонтирована вторая боевая кнопка, специально для пушки. Самими летчиками стрельба из пушки считалась более привлекательной, чем бомбометание или пуск НАР, разрывы которых ложились уже за самолетом, на выходе из атаки, и сверху затем наблюдались, в лучшем случае, как пыльные облачка. Пушка давала результат ощутимый и зримый: сразу за «всплыванием» прицельной марки снаряды ложились практически туда, куда была наложена метка. Благодаря мощной баллистике и высокой скорострельности можно было видеть, как первые снаряды очереди впиваются в мишень. Затем приходилось брать ручку на себя, и основная масса залпа ложилась в цель, на долю секунды отставая от выходящего из пикирования самолета. Вывод обычно выполнялся с отворотом в сторону, уходя от осколков и рикошета собственных снарядов. Осколки от них поднимались до высоты 200 м и представляли серьезную опасность для самолета.

Короткой 40-патронной очередью пушка в десятые доли секунды посылала в цель 16 килограммовый залп. Внизу оставались взрытые очередями в земле траншеи, иссеченные доски построек и смятые «коробочки» зияющих дырами мишеней — БТР и БМП, броню которых снаряды прошивали насквозь. Списанные грузовики и самолеты служили мишенями реже — мощные снаряды просто рвали их в клочья, и тех хватало едва на несколько атак.

При подготовке ГШ-6-30А отмечали удобство заряжания: если на МиГ-21 и МиГ-23 техникам приходилось лебедкой опускать лафет с пушкой и патронным ящиком и, стоя под самолетом на коленях, втискивать туда ленту, а на Су-7 и Су-17 протаскивать ее через опоясывающие фюзеляж рукава, то на МиГ-27 патронную ленту достаточно было подать в загрузочное окно наверху и через «трещотку» направлять ее в патронный отсек. Впрочем, затащить на самолет ленту весом в четверть тонны само по себе было задачей не из легких и для этого требовался специальный погрузочный лоток с лебедкой. Чаще обходились куском ленты на 30-40 патронов, достаточных для отработки навыков стрельбы, подавая ее вручную. Массивную «играющую» ленту проволакивали прямо по борту и центроплану, из-за чего эти места обычно выделялись ободранной краской.

Следствием высочайшего темпа стрельбы была чрезмерная скорость подачи и рывки ленты: случались ее порывы, «вело» звеньеотвод и патронный рукав, а сами звенья, прошедшие «мясорубку» пушки, к повторному использованию не годились. В 911-м апиб в апреле 1988 года, менее чем за месяц, произошли подряд несколько отказов стрельбы из-за лопнувших звеньев. Узлы пушки, особенно газопороховой двигатель и блок кинематики, подвергались интенсивным термическим и механическим нагрузкам, работая практически на пределе. Коррозия при этом становилась особенно грозной и развивалась мгновенно, требуя чистить орудие немедленно после стрельбы, всякого полета и даже каждые 15-20 дней стоянки.

Постоянно давала себя знать отдача, удары которой, при всей секундности воздействия, ломали планер и «выбивали» оборудование. Ощущались также акустические нагрузки от дульных газов и высокочастотные вибрации, буквально расшатывавший конструкцию, добавляя усталостных трещин баку отсеку ╧2 и задней стенке бака ╧1А, к которой крепилась пушка. Случилось коробление створок передней стойки шасси, грозившее ее заклиниванием. Из-за обрывов цепи питания отказывал топливный насос. Много неприятностеи доставляли случаи разрушения звеньеотвода, направлявшего отстрелянные звенья обратно в патронный отсек; его направляющие служили частью конструкции фюзеляжа и повреждения требовали сложного ремонта силами заводской бригады. В качестве одной из мер была проведена доработка по снижению скорострельности, ограниченной 4000 выст/мин.

Несмотря на доработки и усиления конструкции, влияние пушки как «фактора риска» приходилось учитывать в эксплуатации. В полках утвердилось мнение: если «легкий» залп в 30-40 снарядов переносится машиной без особых последствий, то затяжная очередь в 2,5-3 сек чревата «хрустом и треском». Помимо прочего, стрельба короткими очередями экономила ресурс орудия, ограниченный 6000 выстрелов. Если же в спешке «пропуск» в ленте делать забывали и стрельба шла до полного израсходования боезапаса, то это вело не только к интенсивному «расстрелу» стволов (260-300 выстрелов подряд для пушки были предельными и требовали охлаждения оружия), но и могло сказаться на самолетных системах, особенно чувствительным к сотрясениям и вибрациям оборудовании и электронике.

Для техников это нередко оборачивалось ремонтом той или иной сложности, для летчика — предпосылкой, а то и настоящими неприятностями. В августе 1980 года при командировке одной из эскадрилий 722-го апиб в НИИ ВВС на возвращавшемся с полигона самолете штурмана полка майора Швырева после стрельбы из пушки деформировались створки передней стойки шасси и выпустить ее не удавалось. Летчику, впервые в ходе эксплуатации МиГ-27, пришлось сажать машину на два основных колеса. Самолет после посадки остался практически цел, нивелировка показала, что обошлось без деформаций планера и вскоре он снова летал.

8 августа 1988 года в 19-м гв. апиб в ГСВГ после стрельбы на МиГ-27Д лейтенанта М.В.Полуэктова не выпустилась передняя стойка из-за того, что «повело» фюзеляж и заклинило створки. Как отмечалось в донесении, «летчик обладал высокой морально-политической подготовкой» и смог посадить самолет на основные колеса, погасил скорость и коснулся носовой частью бетонки с минимальными повреждениями. В 599-м апиб 15 мая 1990 года произошел сходный случай с более тяжелыми последствиями: очередью сорвало локализатор с пушки, в него уперлись створки, стойка не вышла и МиГ-27К пропахал носом ВПП, после чего машину пришлось списать. Случались «выбивания» АЗС, отключавшие оборудование, отказывала связь и системы. Некоторые из случаев, при всей серьезности положения, граничили с курьезом. В 24-й авиадивизии 18 апреля 1988 года МиГ-27 пришел на аэродром, не только «оглохнув», но и оставшись без ПрНК — пушечная очередь разом «вырубила» все радиооборудование и гироскопы. В ГСВГ 2 сентября 1989 года залп пушки МиГ-27 привел к полной потере радиосвязи — у радиостанции отлетели контакты и потрескались печатные платы. В 23-й ВА в январе 1989 года пушечные стрельбы привели сразу к двум происшествиям: в 58-м апиб разлетевшийся предохранитель вызвал почти полное обесточивание «борта» с отказом управления стабилизатором, закрылками, шасси и МРК, а неделей раньше в соседнем 266-м апиб МиГ-27К вернулся из полета без крышки фонаря, сорванной при стрельбе (сами раскрылись аварийные замки, отпустив фонарь в «свободный полет»).

Даже на этом фоне уникальным выглядел случай, произошедший в 24-й дивизии 29 марта 1989 года: на выходе из пикирования после стрельбы на ноги летчику свалилась панель приборной доски, крепление которой перебило отдачей. Придерживая рукой висящую на жгутах панель, летчик долетел до аэродрома. Не раз бывало, что от ударов очереди лопался и рассыпался отражатель прицела. Посадочные фары раскалывались настолько часто, что перед вылетом на стрельбу их снимали и заменяли заглушками. Введение защитных щитков-дефлекторов не спасло полностью положение, что потребовало внести уточнения в Инструкцию летчику: после ночной стрельбы посадка разрешалась только на освещенную прожекторами ВПП.

Длина, мм  2040
Калибр, мм    30
Скорострельность, выст/мин  4600-5100
Вес, кг  149-160
Начальная скорость, м/с  876-900
Охлаждение  воздушное

Продолжительная очередь была рискованной по перегреву орудия, что грозило взрывом капсюлей и патронов, а то и разрывом снарядов. Каждый такой случай рассматривался как чрезвычайный и брался на контроль как ОКБ, так и тульским ЦКБ. В 16-й ВА такое происшествие 22 января 1990 года привело к потере МиГ-27К: разрыв снаряда в стволе ГШ-6-30А разнес пушку, осколками повредило топливный бак, электрожгуты и гидросистему, а взрыв кислородного баллона мгновенно «раздул» пожар. Недотянув до аэродрома, летчик катапультировался из горящего и теряющего управление самолета. Подобный случай произошел тремя месяцами спустя на полигоне в Лунинце с МиГ-27К из 39-й дивизии. Несколько снарядов разорвались под носом, но самолет с пробоинами, сорванными люками, разбитым остеклением «Кайры» и забоинами на лопатках компрессора дотянул до аэродрома.

«Самострелы» случались даже на земле, обычно по оплошности техников. Защитной мерой служила блокировка «земля-воздух», концевой выключатель которой при обжатом шасси размыкал цепь управления огнем и не допускал стрельбы при рулении и на стоянке. При подготовке блокировку иногда отключали или забывали о ней, вывешивая самолет на подъемниках, когда амортизаторы разжимались и пушка была «готова к бою». Достаточно было недосмотреть при совпадении этих случаев с проверками управления огнем, чтобы стрельба открывалась прямо на стоянке. В чортковском 236-м апиб в 1983 году снесло переднюю стойку шасси, аналогичный случай имел место в 88-м апиб в Сууркюл. В Липецке в 2 сентября 1986 года в пушке МиГ-27Д после полета оставался всего один патрон — он и выстрелил, попав в стойку и вызвав пожар выбитого под давлением АМГ-10.

Параллельно с ГШ-6-30 КБП работало над 23-мм автоматом АО-19 для пушки ГШ-6-23 (ТКБ-613), созданным по схеме АО-18. В конце 1965 г. прошли наземные испытания АО-19. Планировалось получить темп стрельбы 10000 выстрелов, но серийные пушки делали до 9000 выстрелов. В АО-19 пневматический стартер был замен кассетным пиростартером (на 10 пиропатронов). ГШ-23 и ГШ-6-23 имели одинаковый боекомплект.

В 1974 г. пушка ГШ-6-23 была принята на вооружение. Различные ее модификации имели индексы 9А-620 и 9А-768. Интересно отметить, что пушки 9А-768 выпускаются в вариантах со звеньевым и беззвеньевым питанием патронами. Пушки ГШ-6-23 поступили на вооружение самолетов МиГ-31, Су-24 и др.

Самолет-носитель
Калибр, мм
Число стволов
Темп стрельбы, выст/мин
Вес пушки, кг
Длина, мм
Ширина, мм
Высота, мм
Боекомплект, патронов
Количество пиропатронов, шт.
МиГ-27, МиГ-31, Су-24, Су-24М
23

9000
76
1400
243
180
500
10

На базе ГШ-6-23 создан модифицированный вариант ГШ-6-23М (9А-768). Пушка предназначена для вооружения самолетов. Устанавливается на самолете СУ-24М. Выполнена по многоствольной схеме автоматики с вращающимся блоком стволов.

Разгон блока стволов для стрельбы из пушки осуществляется пиростартером газопоршневого типа с использованием штатных пиропатронов ППЛ. Работа автоматики пушки основана на использовании энергии пороховых газов, отводимых из стволов через газоотводные отверстия в газовый двигатель. Управление стрельбой — дистанционное от источника постоянного тока напряжением 27 В. Пушка может изготовляться в 2-х вариантах: со звеньевым питанием или беззвеньевым.

ГШ-6-30Авиационная пушка. Принята на вооружение в 1974 году. Устанавливалась на самолтах МиГ-27, Су-24МК (с боекомплектом 500 патронов), Су-25.
ГШ-6-30КС локализаторами, которые служат для направленного отвода пороховых газов и уменьшения усилия отдачи. Длина увеличена до 1537 мм.
ГШ-23ВC водяным олаждением.
ГШ-23МПроект АО-18. Корабельный зенитный автомат. Отличается жидкостной системой охлаждения стволов. Входит в состав артиллерийской установки АК-630. Принят на вооружение в 1976 году.

А вот и конкурент — американская СЕМИСТВОЛЬНАЯ ПУШКА, кто пропустил, ознакомьтесь.

masterok.livejournal.com
