револьвер системы Наган (16 фото)
Целая эпоха в оружейном деле
Исторически сложилось, что на конец девятнадцатого века для русской армии местные оружейники не выпускали короткоствольное оружие скрытого ношения. На то время использовался револьвер «Смит и Вессон», который неплохо показал себя в русско-турецкой войне, но его вес и технические показатели оставляли желать лучшего. Для страны, которая постоянно находится в вооруженных столкновениях, защищая свои границы от набегов вражеских армий, нужно было самовзводное оружие для стрельбы на коротких дистанциях. Русские военные начальники устроили грандиозный тендер того времени для всех конструкторов-оружейников Европы. Задание было нелегким, но именно благодаря этому наган (револьвер) стал самым массовым по производству в мире и оброс легендами среди ценителей оружия.
Среди них имелись такие:
- Револьвер должен с 35 метров останавливать лошадь, либо с того же расстояния пробивать полдесятка дюймовых досок.
- Начальная скорость пули должна быть больше 300 метров в секунду.
- Масса револьвера не должна превышать килограмма.
- Калибр должен составлять три линии – 7,62 мм по новым стандартам.
- Емкость барабана должна вмещать больше стандартных на то время шести патронов.
- Использовался бездымный порох, а в качестве материала гильзы должна применяться латунь.
К производителю выдвигалось огромное количество требований, но все они в своем большинстве описывали тактико-технические характеристики уже существующего оружия, которое применялось военными русской армии.
Бельгийские оружейники Леон и Эмиль Наганы в то время уже разрабатывали такой револьвер. Однако калибр их револьвера составлял 5,45 мм, да и в барабане было только шесть патронов. Братья пошли на хитрость — сделав два десятка револьверов, они подарили их русскому царю, всем министрам и военным начальникам. Тендер по выбору оружейника закончился, так и не начавшись. Даже спустя несколько лет презентованные револьверы европейскими оружейниками не могли превзойти револьвер системы «наган».
Чтобы выполнить все требования заказчика, конструкторам пришлось создать новый барабан на семь патронов и увеличить калибр пули, применив стволы с трехлинейных винтовок. Выполнив все условия контракта, братья Наган в течение трех лет осуществили поставку двадцати тысяч револьверов русской армии и обеспечили производство нагана на Тульском оружейном заводе.
Бельгийские оружейники также предоставили две версии своего творения. Незначительно изменив устройство револьвера, они сделали так, что наган мог теперь быть со самовзводным механизмом, а также с ручным взводом курка. Это изменение повлияло на цену револьвера. Так, рядовому солдату полагалось взводить курок пальцем во время боя, а офицеры получили самовзводное оружие.
Изучив чертеж к патенту пистолета Наганов, любой оружейник мог его воспроизвести без особых усилий. Ведь устройство револьвера «наган» проще любого аналогичного конкурента. Спустя несколько лет на территориях США, Южной Америки и Европы стали появляться одноименные револьверы с уменьшенным калибром пули. Однако весь механизм был очень похож на Тульский револьвер — наган.
Фото, сделанные репортерами за столетие, подтверждают этот факт:
- Самовзводный ударно-спусковой механизм, который отводил курок нажатием на спусковой крючок.
- Монолитная, неразборная рама револьвера.
- Шомпольная трубка в боевом положении убирается внутрь оси барабана. Ввинченный в раму ствол на глухой посадке.
- Весь ударно-спусковой механизм крепится в раме и закрывается съемной крышкой.
- Используется бездымный порох.

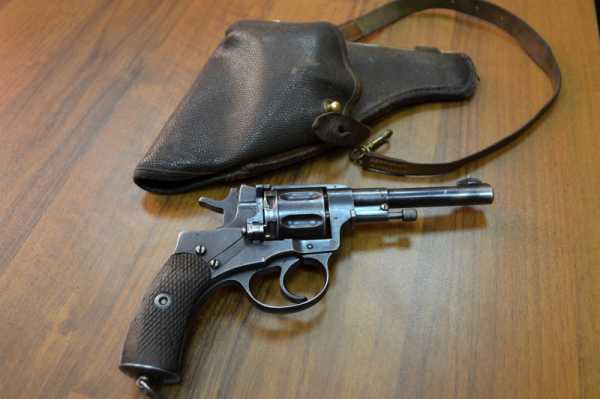

С другой стороны, именно благодаря росту популярности нагана во всем мире, а соответственно и массовому производству, появилась и большая кожаная кобура под револьвер. Исторические документы свидетельствуют о том, что в царские времена кобуры не было. Однако если говорить о производстве нагана в Сербии, то там появилась и кобура к нему, в точности такая, какая использовалась красноармейцами.
Если обратиться к истории, будь то учебник, фильм или документальное видео, в первую очередь можно обратить внимание на отсутствие большого ассортимента оружия у воюющих сторон. Пулемет «Максим», винтовка Мосина и самое популярное оружие – наган. Револьвер присутствует у бойцов с обеих сторон конфликта. Любой военный подтвердит, чем меньше видов оружия на войне, тем больше вероятность найти необходимые боеприпасы к своему оружию в бою.
Для ведения боя нужно само оружие, припасы к нему и его отказоустойчивость. А если учесть, что чистка и разборка револьвера «наган» производилась за очень короткий срок, то этим можно объяснить, почему он пришелся по душе всем участникам конфликта. Вплоть до начала Второй мировой войны существенным и единственным недостатком револьвера была сложность нажатия курка для произведения выстрела. Показательная легкость стрельбы одновременно с двух рук является ложной для того времени. Увидеть подобный прием можно в фильме «Неуловимые мстители».
С начала Второй мировой войны вплоть до Карибского кризиса 1962 года советскими оружейниками было разработано огромное количество пистолетов и револьверов, которые они старались продвигать в военных кругах. Допустив одну осечку во время испытательных стрельб на полигоне, тогда ещё никому не известный Тульский Токарева калибра 7,62 мм надолго застрял в лабораториях оружейного завода.
Однако появившись к концу двадцатого столетия, пистолет ТТ 7,62 мм стал любимым оружием криминалитета, благодаря своей низкой цене, великолепной отказоустойчивости и огромной убойной силе. Руководящий состав государства, разведчики ГРУ, шпионы и НКВД получили в свое распоряжение лучший в мире револьвер. Пистолет «наган» претерпел множество доработок. Наравне с обычным наганом в музее можно встретить револьвер с глушителем и гасителем пламени для сотрудников СМЕРШ и ГРУ. До сих пор среди коллекционеров оружия пользуется спросом наган-карабин, который был предназначен для пограничных войск и позволял вести бой на больших дистанциях.
По окончании Второй мировой войны все оружие, применяемое солдатами в боях и захваченное у противника, разместилось на военных складах многих советских республик. Страна строилась и развивалась как духовно, так и спортивно. Именно благодаря развитию спорта в СССР вспомнили про револьвер «наган». Отзывы бывших участников боевых действий все как один твердили, что для спортивной стрельбы лучше пистолета нет, чем наган.
Учитывая, что в тридцатых годах уже велись разработки нагана под калибр 5,6 мм (с меньшей убойной силой) и было выпущено его ограниченное количество. Калибр 5,6 мм для русских оружейников не был в новинку, так как встречался в револьверах «Смит и Вессон», завезенных русскими генералами из-за рубежа. Изобретать ничего нового не стали, лишь поменяли стволы и барабаны. Так появились в клубах по спортивной стрельбе револьверы «наган», имеющие калибр 5,6 мм. К ним присоединились трехлинейки, переоборудованные под калибр 5,6 мм, получившие заводскую маркировку ТОЗ, именуемые в народе «мелкашкой». Высокая точность стрельбы, очень низкая отдача, легкое обслуживание и большая прицельная дальность – характеристики, благодаря которым наган (револьвер) и мелкокалиберную винтовку до сих пор можно встретить в спортивных клубах и оружейных внутренних войск.
Неизвестно, кому пришла в голову идея заменить взмах флажка при старте бегунов на выстрел из револьвера, но в качестве стартового пистолета во всех соревнованиях использовался наган. Разработка 30-х годов под калибр 5,6 мм пригодилась и здесь. Патрон полностью поменяли на жевело, мощности которого было достаточно для воспроизведения громкого выстрела. Систему с использованием жевело переоборудовали для отстрела сигнальных ракет, так появился ещё и сигнальный револьвер «наган». Перед развалом СССР он исчезнет с рынка полностью, заставив поверить людей в то, что время наганов в прошлом. Но наган легко может побороться за место в частной коллекции. Если разобраться, за целое столетие было выпущено огромное количество модификаций нагана, которые, имея разные тактико-технические характеристики, нашли свое применение в разных областях. Однако ударно-спусковой механизм, заложенный в наган в конце девятнадцатого века, вообще не претерпел изменений.
Великолепное оружие не только обрастает легендами, а и обретает поклонников, которые желают приобрести себе прославившееся оружие на законных основаниях. Именно так и был создан травматический револьвер «наган». Калибр резиновой пули был уменьшен до стандарта 5,45 мм, так как с калибром 7,62 мм резиновая пуля при хорошем прицеливании всё ещё позволяла останавливать лошадь. Также, чтобы уменьшить убойную силу, ствол револьвера был значительно укорочен, и из нарезного оружия наган перешел в нишу гладкоствольных пистолетов.
Такое видоизменение легендарного оружия не понравилось поклонникам, но за неимением аналогов пришлось довольствоваться тем, что есть. Популярность нагана в травматическом исполнении до сих пор очень высокая. К тому же травматический пистолет, как и оригинальный, стреляет всё-таки пулями за счет пороховых газов, а для поклонников боевого оружия наган в таком исполнении более ценен, нежели пистолет, стреляющий сжатым воздухом. Своевременно появившийся в то же время пневматический револьвер «наган» всё же заставит покупателей ни на секунду не забыть о легендарном оружии.
Знаменитый концерн Ижмаш, который известен всему миру благодаря производству автоматов Калашникова, начиная с 1942 года занимался производством и модернизацией револьвера «наган». Ведь во время Великой Отечественной войны Тульский оружейный завод был эвакуирован в Ижевск. А во время развала СССР, благодаря экспорту оружия в страны дальнего зарубежья, завод увеличил свои мощности. С конца двадцатого столетия по сегодняшнее время большой популярностью стало пользоваться пневматическое оружие. Пневматический револьвер «наган» быстро нашел своих покупателей и поклонников. Внешне он очень похож на оригинал конца девятнадцатого века. Но при подробном рассмотрении можно увидеть, что в рукоятку встроен баллон сжатого газа. Стенки ствола в отличие от оригинала очень тонкие, такие же стенки имеет сигнальный револьвер «наган» в одной из ранних модификаций.
Спрос на наган, максимально приближенный к оригиналу, среди коллекционеров никогда не уменьшался. Сейчас уже точно нельзя сказать, почему запустили сигнальный револьвер «наган МР-313» в массы, не посоветовавшись с известными коллекционерами. Сбив шлифовкой серийный номер изделия, нанеся поверх родного клейма лазером маркировку завода «Байкал», производитель лишил револьвер исторической ценности, отбив охоту коллекционера приобретать наган. Увидев реакцию рынка на новое оружие, концерн изменил технологию производства.
Так появился сигнальный револьвер «наган Р-2». Оставив серийный номер и родную маркировку, логотип завод расположил на обратной стороне револьвера. Изучив отрицательные отзывы покупателей о расточенном стволе, производитель отказался от изменений внутренних диаметров дула ствола. Повреждение нагана для защиты от стрельбы боевыми патронами произвели двумя способами – расточили барабан до 10 мм, добавив вставки под жевело, а ствол через раму с правой стороны просверлили и вставили большой штифт. Штифт диаметром 8 мм приварен к стволу и аккуратно зашлифован по краю.
Патрон Флобера с калибром 4 мм, задающий ускорение пуле энергией пороховых газов, не был оценен на постсоветском пространстве. Сначала никто не мог поверить, что под патрон Флобера не нужно разрешительных документов, потом калибр 4 мм был поднят на смех. Но столкнувшись с проблемами увеличения начальной скорости пули в пневматических пистолетах, в которых либо баллон имеет низкое давление, либо пружина не достаточно жесткая, покупатели обратили внимание на новинку.
А появление револьвера системы «наган» под патрон Флобера поспособствовало росту спроса на такой замечательный пистолет на рынке оружия. Это был боевой пистолет, не позволяющий убить или ранить человека, стреляющий пулями за счет энергии пороховых газов и не требующий разрешения органов власти. Это просто мечта. Великолепная покупка — как для домашней коллекции оружия, так и для развлечений на природе.
Учитывая тенденцию 21 века, можно увидеть, что среди владельцев оружия популярностью пользуется модификация изделий, как визуальная, так и улучшающая тактико-технические характеристики. В первую очередь модернизации подвергается рукоятка нагана. В качестве материала используется резное дерево, текстолит, органическое стекло с подставными рисунками или цветной металл. Для хорошей точности и кучности стрельбы наган можно оборудовать откидным прикладом. Такое решение позволит стрелять не на весу, а с упором, как из винтовки, что очень удобно во время обучения стрельбе.
Для улучшения ТТХ устанавливаются лазерный, оптический или коллиматорный прицелы, это позволяет улучшить точность стрельбы. На ствол монтируется глушитель, который служит отличным противовесом во время стрельбы, сводя отдачу в ноль. И хотя вариаций на тему модернизации револьвера много, ничто не затмит первый образец легендарного револьвера системы «наган» конца девятнадцатого столетия.
Легенда продолжает жить.
nlo-mir.ru
История револьвера системы Наган (8 фото) » Триникси
Прообраз знаменитого пистолета «Наган» родился в стенах маленькой семейной мануфактуры братьев Наган. Умелые бельгийские мастера-оружейники Эмиль и Леон Наган сформировали общие принципы револьвера, который так хорошо прижился армии и полиции, что оставался на вооружении еще долгие годы. История создания этого легендарного оружия ждет вас далее.Предпосылки разработки
Конец XIX века требовал от крупных государств современного оснащения армии. Без нового вооружения противостоять будущей войне (а сомневаться в ее реальности уже не приходилось) было просто невозможно. Большие проблемы вызывало личное вооружение солдат: требовался надежный, короткоствольный пистолет, который, к тому же, был бы недорог в производстве. Льеж, где работали братья-оружейники, считался одним из крупнейших центров оружейной промышленности — именно отсюда и ожидалось новое оружие.
Офицерам и солдатам
Эмиль представил бельгийскому военному ведомству целых два варианта револьвера. Офицеры получили оружие, курок которого взводился автоматически, при нажатии на спусковой крючок. Для солдат конструкцию сознательно ухудшили: они могли стрелять, только взведя курок вручную. Это было сделано для экономии боеприпасов — стрелковая подготовка того времени воображения не поражала.
Признание
Первая же модель револьвера (образец 1878 года) пришлась по вкусу не только бельгийцам, но и всей Европе. Модификации револьвера Нагана начали выпускать крупные заводы: бельгийские «Лепаж», «Байяр», «Франкот»; немецкая «Энель» и, конечно же, русский Императорский Тульский оружейный завод.
Россия и окрестности
Револьвер системы Нагана пришелся ко двору и в русской армии. Он был прост в обращении, сравнительно недорог и надежен — то, что нужно для быстрого перевооружения. Правда, в царской России револьвер выступить как следует не успел: к началу Первой мировой войны, большинство стран-участниц перешло на более современное личное вооружение — мы же предпочли сэкономить.
ТТХ
Калибр: 7,62 мм
Длина: 234 мм
Масса: 837 г
Емкость барабана: 7 патронов
Начальная скорость пули: 270 м/с
Прицельная дальность стрельбы: 50 м
Символ революции
И, конечно, именно этот револьвер стал настоящим символом революции 1917 года. «наган» превратился в слово нарицательное — так называли вообще все пистолеты. Красная Армия использовала револьвер даже после 1930-года, когда на вооружение поступили уже гораздо более современные самовзводные ТТ.
Вторая мировая война
Наган не ушел из Красной Армии и во время Второй мировой войны. Револьвером оснащались танковые экипажи (ТТ не подходил для стрельбы через амбразуры танка), офицеры также часто использовали именно его. Но сразу после войны револьвер системы Нагана с вооружения армии был снят: уж слишком много времени приходилось тратить на его перезарядку.
Современная жизнь
Вплоть до начала 2001-го года револьверы системы Наган активно использовались несколькими военизированными структурами нашей страны. Он стоял на вооружении печально знаменитых отрядов «ВОХР», служил в службе инкассации и даже помогал науке: наган полагался руководителям геологических экспедиций. Интересно, что в 1998 году наган был официально принят на вооружение Федеральной службы судебных приставов, а в США советские «наганы» можно купить и до сих пор.
Отсюда
trinixy.ru
Как устроен револьвер системы наган

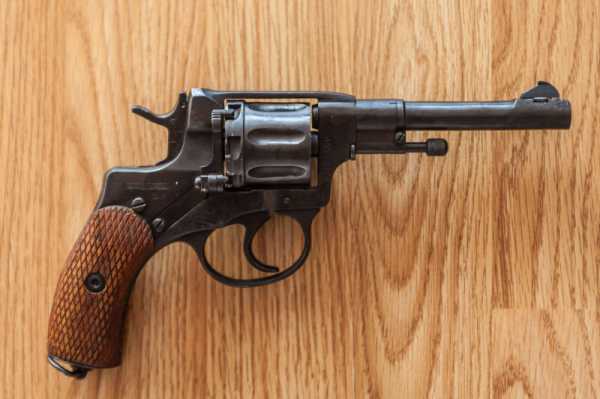

Это револьвер системы Нагана образца 1895 года. Он был разработан Бельгийскими оружейниками — братьями Эмилем и Леоном Наган, а выпускался в России на Тульском оружейном заводе. Да и много, где еще. Не буду подробно останавливаться на его истории (кому интересно — вперед в Википедию, хотя в интернете встречаются и более интересные описания этой истории), а просто расскажу о том, что у него внутри.
Итак, Наган довольно позднего выпуска (конкретно этот — сороковых годов прошлого века). Калибр 7,62 мм. Ударно-спусковой механизм двойного действия. Боезапас: барабан на семь патронов. Начальная скорость пули: 270 м/с. Прицельная дальность стрельбы — 50 м. Скорострельность: семь выстрелов за 15—20 сек
Перед началом разборки следует убедиться в том, что наш наган не заряжен. Для этого открываем дверцу на правой стороне револьвера и, поворачивая барабан, осматриваем все его ячейки — каморы. Кстати, заряжать и разряжать наган, в отличии от большинства других револьверов, можно только через эту дверцу. По одному патрону! В этом-то и заключается главный недостаток его конструкции. Почему российские военные когда-то закрыли на него глаза, читайте в уже однажды приведенной мной ссылке.
Поворачиваем шомпол вокруг своей оси и выдвигаем его вперед.
Отводим выдвинутый шомпол вправо и освобождаем ось барабана. Теперь ее можно просто вытащить вперед.

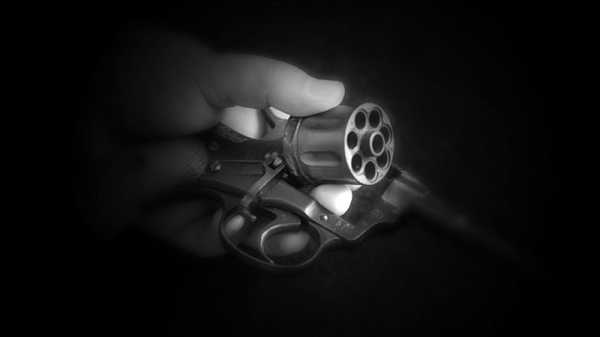

Барабан ни на чем больше не держится. Его можно выдавить из рамки в сторону.

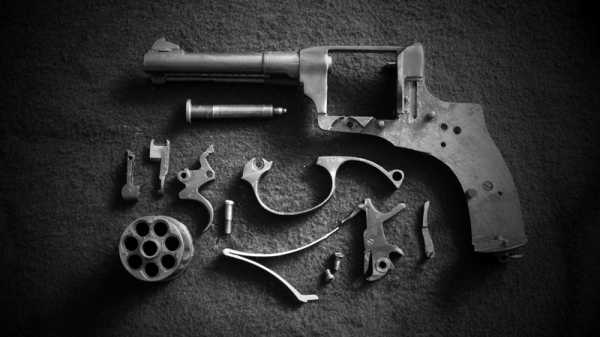

По большому счету, разборка нагана закончена. Но это только, так называемая, «неполная разборка». Давайте пойдем дальше.
Для этого нам уже понадобится инструмент. Специально для подобных случаев в комплекте с револьвером шла штатная отвертка с большой деревянной ручкой (уж не знаю где и как положено было ее носить). Но исторический инструмент лишний раз тревожить не будем и воспользуемся современным. Откручиваем верхний (!) винт на правой крышке револьвера.
Сам винт находится справа, а держит он левую крышку рамки. Когда его выкрутишь, крышку можно снять и увидеть ударно-спусковой механизм нагана. Вот он, перед вами.
Теперь надо извлечь V-образную боевую пружину. Сделать это непросто — она тугая, а если тупо поддеть ее отверткой, то можно получить и по лбу!
Снятая пружина позволяет вытащить курок. На этом экземпляре нагана курок сам по себе представляет отдельную конструкцию. Помимо ударница на него крепится шатун с пружиной (снимать его мы не будем — очень уж мелкий там винтик). Это именно та часть, которая отличала самовзводный «офицерский» наган от несамовзводного «солдатского». Да, в царской армии на вооружении стояли две модификации нагана, которые различались только конструкцией курка. Из офицерского можно было стрелять просто нажимая раз за разом спусковой крючек, пока не опустеет барабан, а на солдатском перед каждым выстрелом необходимо было взводить большим пальцем курок. Когда-то считалось, что это позволяет экономить патроны — мол, взводя курок, солдат лишний раз подумает, а стоит ли вообще стрелять…

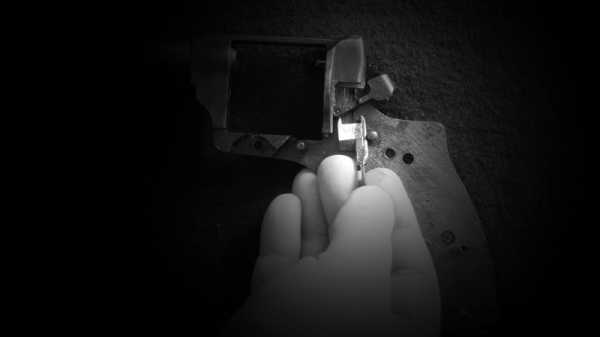

Продолжаем разбирать ударно-спусковой механизм. Извлекаем собачку — она просто снимается со спускового крючка. Собачка — важнейшая деталь нагана. И очень характерная. Она поворачивает при каждом выстреле барабан, подставляя под ударник очередной патрон. А еще она смещает барабан вперед, «надвигая» его на ствол. Это остроумное решение позволяет избежать прорыва пороховых газов в щель между стволом и барабаном. В отличии от револьверов других конструкций, при выстреле здесь этой щели просто нет!
Самое время выкрутить второй винт из правой крышки. Он держит спусковую скобу. В принципе, она нам не мешает, я просто хочу показать, что она тоже съемная.
Отводим скобу в стороны. Снимать спусковой крючок так все же удобнее.
Сняли спусковой крючек — он просто насаживается на ось.
Вытаскиваем вниз ползун (кстати, в «солдатском» нагане он тоже немного другой) и освобождаем казенник. Во время выстрела в него упирается дно гильзы и он, вместе с собачкой, подвигает весь барабан вперед.
Вот теперь практически все! Я не стал вытаскивать из барабана подпружиненную втулку и не стал снимать накладки рукоятки. Они здесь деревянные и уже достаточно ветхие, а держащие их винты затянуты от всей души. Побоялся повредить. Также я не стал выкручивать ствол. На конкретно этом экземпляре нагана сделать это невозможно. Все, кто хотя бы в общих чертах знакомы с «Законом об оружии…», поймут почему. Остальным просто скажу — неположено!
Вот, картинка специально для поборников законности и правопорядка — я законопослушный гражданин.
А в завершении, на всякий случай, приведу схему самой, что ни на есть, полной разборки. Ее еще называют «взрыв-схемой» потому, что предмет на ней словно взорвался!
Источник
kak-eto-sdelano.ru

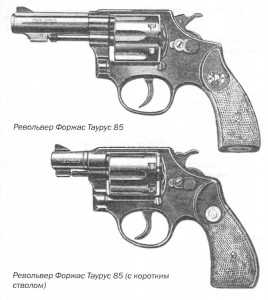

Револьвер — Циклопедия
Револьвер системы Нагана Иллюстрированная история оружия ч. 1 — Пистолеты и револьверыРевольвер — индивидуальное многозарядное нарезное короткоствольное стрелковое оружие с барабаном, вращающимся для стрельбы на дистанцию до 100 м.
Револьвер появился в XVI в. Широкое распространение получил только в 30-х годах XIX в., после создания удачной капсульной конструкции, производимой Кольтом в США. В Российской империи с конца 19 века и в СССР в 1920−1940-х гг. находился на вооружении револьвер системы Леона Нагана. В первую половину XX века как оружие армии постепенно вытеснен автоматическим пистолетом. Одновременно продолжает широко использоваться как оружие самозащиты и сохраняется на вооружении полиции в некоторых странах.
Калибр большинства боевых револьверов составляет 7,62−11,43 мм, вместимость барабана — 5−8 патронов.
[править] Рама
Рама револьвера может быть:
- незамкнутой — открытой сверху, как на капсульных Кольтах. Она технологически проста, но недостаточно жесткая. Не употребляется с 70-х гг. XIX в.;
- размыкаемой — часть рамы вместе со стволом и барабаном откидывается на шарнире. Такая схема упрощает перезарядки, но очень чувствительна к состоянию шарнира и замка рамы. Была распространена во второй половине XIX в., особенно на револьверах марки «Смит и Вессон»:
- цельной — такая рама жесткая и позволяет использовать патроны любой мощности. Подавляющее большинство современных револьверов имеет цельную раму.
[править] Барабан
Барабан является магазином всех револьверов. В некоторых древних моделях патроны были размещены радиально, но большинство древних, и все современные револьверы имеют барабан с параллельным размещением патронов. Количество патронов в барабане — от 5 до 8, но есть единичные револьверы, которые содержат до 30 патронов.
[править] Револьверы на вооружении армии и полиции
Первые револьверы долгое время использовались вместе с капсюльными пистолетами. Лишь во второй половине XIX века револьверы полностью заменили собой другое оружие. После создания автоматического пистолета, револьверы быстро изымаются из армий стран мира, сохранившись как полицейское оружие. Но в последние годы ХХ века револьверы были намного улучшены и снова были взяты на вооружение некоторых военных подразделений стран мира, в том числе США и Франции. В 2011 году российские конструкторы разработали и начали выпуск револьвера РШ-12,7 .
[править] Преимущества перед самозарядным пистолетом
- Надежность. В полностью заряженном и готовом к бою револьвере не спущена ни одна пружина (тогда как в самозарядном пистолете — как минимум пружина магазина). Револьвер годами может лежать в состоянии полной боеготовности и в нужный момент выстрелить. Кроме того, механика револьвера приводится в движение мускульной силой стрелка, а не пороховыми газами, поэтому не испытывает перегрузок.
- Револьверу не нужен отдельный предохранитель — если курок не взведен вследствие случайного падения, удара и т. п., револьвер не выстрелит благодаря конструкции ударно-спускового механизма. В последние десятилетия подобные решения принимают и в пистолетах.
- После осечки можно выстрелить второй раз, просто нажав на спусковой крючок. В пистолете для этого надо передернуть затвор.
- Револьвер можно пользовать одной рукой. В пистолете вторая рука нужна, чтобы как минимум передернуть затвор. Поэтому все больше спецотрядов стран мира имеют на вооружении револьверы.
- Количество патронов в барабане ограничено. На практике большинство револьверов среднего и крупного калибра является 5-или 6-зарядные, иначе барабан был бы слишком большим и тяжелым. Магазин многих пистолетов содержит 8-10 и более патронов.
- Техническая скорострельность револьвера обычно ниже, а время перезарядки длиннее, чем пистолета. Некоторые конструкции предполагали скорую замену барабана, но носить с собой заряженные барабаны не так удобно, как плоские магазины к пистолету. Известны системы револьверов с автоматическим выбрасыванием гильз из барабана, а также с дозарядкой барабана из дополнительного магазина вроде пистолетного, но они были настолько сложны и ненадежны, поэтому об их распространении не было и речи. Максимум, чем конструкторы смогли ускорить процесс заряжания револьвера — это экстракторы, позволяющие одним движением руки выбросить из машины все гильзы, и особые устройства для зарядки в барабан вместе нескольких патронов (англ. speed-loaders). Впрочем, отдельные мастера, например, Джерри Микулек, способны стрелять из револьвера в темпе до 6-8 выстрелов в секунду и перезаряжать за доли секунды.
- Заметная часть пороховых газов при выстрела утекает сквозь щель между стволом и барабаном, то есть теряется часть энергии заряда. Этот недостаток ликвидирован в некоторых системах (Наган образца 1895 года) благодаря значительному усложнению конструкции.
Оси каморы и ствола не могут совпадать идеально. Вследствие этого пуля, когда входит в ствол, может деформироваться и даже терять часть своего материала. Это негативно влияет на точность. Пример системы, не имеет этого недостатка — опять же револьвер системы Нагана.
- Точность — ствол револьвера расположен значительно выше относительно руки стрелка, чем у пистолетов, поэтому при выстреле возникает большой опрокидывающий момент. Этого недостатка не имеют немногочисленные системы, которые стреляют из нижней каморы барабана, а не с верхней, например современный российский револьвер РС-12,7.
- Габариты — пистолет обычно короче, тоньше и легче револьвер аналогичного калибра при той же длине ствола.
[править] Автоматические револьверы
Еще до широкого распространения автоматических пистолетов получил определенное распространение автоматический револьвер Webley-Fosbery. Барабан револьвера приводился в движение не усилием на спусковой крючок, а силой отдачи, что обеспечивало несколько большую точность стрельбы, по сравнению с обычными револьверами. Во времена Первой мировой войны этот револьвер был на вооружении Королевских воздушных сил Великобритании. Впрочем, автоматические револьверы были слишком сложны и дороги в производстве, а большинство недостатков револьвера остались у них, поэтому автоматические револьверы не получили заметного распространения. Известны лишь несколько систем, которые производились серийно.
- The Nagant revolvers (Download) by Gerard Henrotin — H & L Publishing / HLebooks.com
- Жук А. Б. Энциклопедия стрелкового оружия. — М.: Воениздат, 1998.
