В современной практике подводной охоты наибольшее распространение получили пневматические ружья. Изготовление такого ружья неизбежно сопряжено с определенными трудностями. Однако для малоопытных охотников существуют несложные конструкции пружинных подводных ружей, которые помимо прочего довольно просты в эксплуатации.

Материалы

Для самостоятельного изготовления подводного ружья понадобятся:

• металлическая проволока диаметром два миллиметра и длиной от 12 до 16 метров. Проволока понадобится для изготовления пружины.

Рекомендации: Предпочтительно использовать марки ПК, ОВС или 65Г.

• дюралюминиевая трубка. Внутренний диаметр трубки может колебаться от 12,5 до 13 миллиметров. Из трубки изготавливается ствол ружья.

Рекомендации: Для изготовления ствола можно использовать обычную лыжную палку.

• две одинаковые пластины с толщиной от 10 до 12 миллиметров. Из пластик изготавливается рукоять ружья. Материалом рукояти может быть капрон, винипласт, дуб, бук, и даже алюминий.
• металлический прут диаметром от 6 до 8 миллиметров. Из прута изготавливается гарпун. В качестве материала можно использовать нержавеющую сталь или серебрянку.

Основные элементы подводного ружья

Пружина

Начинать самостоятельное изготовление подводного ружья нужно с пружины. Пружина – самая сложная деталь в конструкции, в ее изготовлении необходима помощь специалистов. Пружины изготавливают на токарных станках, затем обрабатывают термически и наносят антикоррозийное покрытие.

Диаметр пружины должен составлять 12 мм, шаг – 2 мм. Длина пружины определяется в зависимости от длины ствола. Учитывая, что пружина работает на сжатие, ее длина в сжатом виде должна превышать длину ствола на 100 мм. После нескольких первых выстрелов пружина сядет на 15-20 процентов. Из этого следует, что первоначально длина сжатой пружины должна превышать длину ствола примерно на 300 мм.

Обратите внимание: При такой конструкции во время выстрела усилие пружины не опускается до нуля даже в конце ствола, а, значит, гарпун получает большую энергию.

Ствол

Рекомендуемая длина ствола – 600-750 мм. Такая длина удобна для охоты в любых водоемах.

На обоих концах трубки необходимо нарезать резьбу. Затем в трубке прорезается паз под шептало. Длина паза составляет от 150 до 170 мм. Паз такой длины позволит регулировать силу боя подводного ружья простым передвижением рукояти по стволу. Затем в стволе сверлят отверстия для быстрого и беспрепятственного выхода воды.

Из дюралюминия нужно выточить заглушку и надульник. В заглушке сверлится отверстие, в которое вставляется гарпун для упрощенной транспортировки. Когда ствол будет готов, можно приступать к изготовлению спускового механизма и рукояти.

Рукоять и спусковой механизм

В зажатых в тисках пластинах нужно просверлить отверстия по диаметру ствола. Затем на пластинах вырезают контуры рукояти. На каждой пластине напильником или фрезой делают выборку под спусковой механизм глубиной 3,5 мм.

Обе половинки рукояти соединяют на стволе и прижимают винтами. Перед рукоятью на стволе прижимным винтом крепится упорное кольцо. Это делается для того, чтобы рукоять не скользила по стволу. Сборка рукояти ружья завершается установкой спускового механизма.

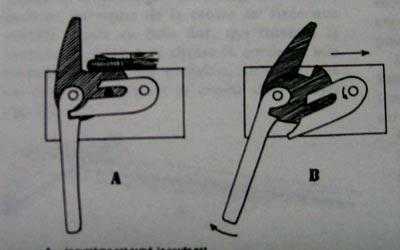

Спусковой механизм состоит из спуска, шептала, предохранителя и пружины. Изготовление этих деталей представляет собой несложную слесарную работу.

www.ohotnadzor.ru

Продолжим тематику самодельного оружия. На этот раз представим вашему вниманию обзор видеоролика по изготовлению мощного подводного ружья.

Начать, как всегда, советуем с просмотра авторского видеоролика

Итак, нам понадобится:
— деревянный брусок;
— кусок полипропиленовой трубы;
— бинт мартенса;
— три средних гвоздя;
— нить;
— клеевой пистолет;
— гайка;
— тиски;
— наждачная бумага;
— ножовка по металлу;
— напильник;
— изолента.

Бинт мартенса можно приобрести в любой аптеке. В народе его также называют медицинским жгутом, однако это название неправильное. Приступим.

Для начала необходимо сделать сам гарпун. Для этого берем гайку и засовываем ее в тиски. По словам автора идеи, желательно брать гайку побольше, так как гарпун будет более толстым и прочным, однако тут не следует переусердствовать, чтобы гарпун не получился слишком толстым.

Когда гайка зажата в тисках, вставляем брусок в дрель.

Начинаем прокручивать брусок через гайку на средних оборотах, придавая ему круглую форму.

Таким же образом обрабатываем полученную основу для гарпуна при помощи наждачной бумаги.

Затем берем три гвоздя и у каждого отпиливаем шляпки при помощи ножовки по металлу.

Теперь берем напильник и оттачиваем ту часть гвоздей, откуда отпиливали шляпки. Затем тем же напильником оттачиваем острые части гвоздей, чтобы они были более острыми.

Далее берем изоленту и наматываем ее на крайнюю часть гарпуна.

Приделываем один из гвоздей на основу гарпуна нитью. Тут следует отметить, что автор самоделки рекомендует использовать рыбацкую нить, поскольку она более крепкая чем обычные нити.

После того, как намотали нитью один гвоздь вставляем кусок деревяшки между гвоздем и основой, чтобы гвоздь был под небольшим углом.

Фиксируем гвоздь небольшим количеством клея из клеевого пистолета, чтобы было надежно. Аналогичным образом приделываем к конструкции остальные два гвоздя.

Чтобы лучше зафиксировать конструкцию, можно поверх гвоздей намотать еще изолентой. Гарпун готов. Приступим к изготовлению основной части для его запуска.

Берем бинт мартенса и отрезаем небольшой кусок.

Полученный кусок нужно приделать к полипропиленовой трубе с двух сторон. Для этого на одну сторону трубы наливаем клей из клеевого пистолета и приделываем кусок бинта мартенса. То же самое делаем с другой стороны.

Хорошенько зажимаем и наматываем один слой изоленты.

Затем наматываем нить и сверху еще один слой изоленты. Таким образом, установка для запуска гарпуна почти готова.

Осталось замотать изоленту в том месте, где гарпун будет соприкасаться с бинтом.

Подводное ружье готово. Если планируете использовать его по назначению, то советуем также приделать рыбацкую нить к гарпуну и устройству запуска, чтобы уменьшить шансы того, что рыбе удастся уйти от вас.

usamodelkina.ru

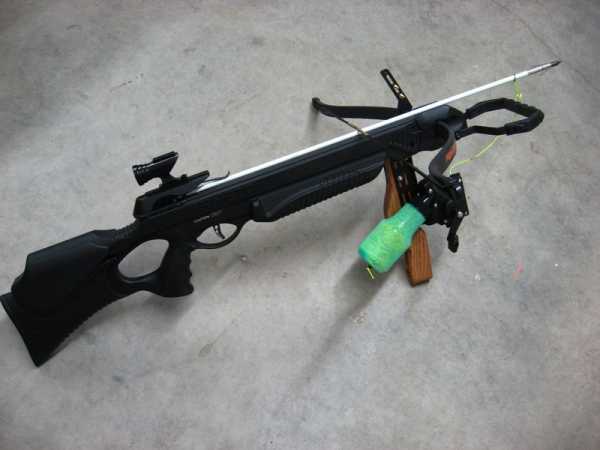

Устройство ружья (арбалета)

Конструктивные особенности гарпунов и их внешний вид в 21 веке остались почти таким же, какими были и 100, и 500, и 1000, и 5000 лет назад. Устройство гарпуна по-прежнему включает в себя длинный и прочный стержень, остро заточенный наконечник с крючком-зацепкой той или иной формы, не дающим добыче от него избавиться, а также отверстие под линь, позволяющее подтягивать к себе загарпуненную рыбу или животное. Основным отличием профессионального современного гарпуна от древних орудий является, прежде всего, использование прочной, с высоким коэффициентом жёсткости, нержавеющей стали, поскольку гибкие стержни не только ненадёжны и не отличаются точностью попадания, но и опасны. Кроме того, современные универсальные гарпуны приобрели сменные, накручивающиеся на резьбу наконечники, а в отдельных вариантах – и специальные фиксаторы, отверстия и/или проточки.

Гарпун AMS «Gator Getter Point» для подводной охоты

Виды гарпунов

В связи с таким разнообразием вариантов, гарпуны принято разделять на отдельные виды и по способу взаимодействия со спусковым механизмом (связанным с принципом работы последнего), и по типам наконечников.

По способу взаимодействия

Не имеющие фиксаторов в механизмах спуска

Наиболее древний, конструктивно простой и тем не менее самый популярный вид гарпунов – не требующий включения в конструкцию стержня канавок и проточек. Применяется в ружьях с расположением пускового механизма сзади – пневматических, пружинных и арбалетных.

Снабжённые проточкой и отверстием

Такая конструкция необходима в случае расположения механизма спуска спереди.

Целевые беспоршневые пневматические безрасходные ружья AMATIKA-47 — конструкция

Снабжённые фиксатором

Применяются в орудиях подводной охоты с задним расположением пусковых механизмов.

По виду наконечников

Гарпуны, в которых наконечники составляют единое целое со стержнем

Преимущество таких гарпунов (по сути конструкции, не отличающихся от тех, которыми ловили рыбу древние охотники) – именно в простоте и прочности. В этом случае наконечник не может отсоединиться, деформироваться, потеряться, он будет надёжно удерживать рыбу и среди его неудобств можно выделить лишь незначительную сложность снятия добычи и невозможность использования основного стержня с другими типами острия.

Гарпун с цельным наконечником «Таити»

Гарпуны со съёмными (навинчивающимися) наконечниками

Этот тип наиболее универсален и удобен, прежде всего, возможностью подбирать небольшой наконечник любой формы и вида из их набора в зависимости от требований подводной охоты. Очевидные минусы связаны с уменьшенной прочностью резьбового соединения, что, в случае его малейшего повреждения, сразу снижает точность стрельбы и грозит окончательной поломкой.

Фотогалерея съёмных наконечников

Независимо от типов гарпунов, важную роль играет форма наконечников и, особенно, их заточка – подбирающаяся отдельно не только для различных видов рыб, но и для мест ловли.

Какой гарпун выбрать?

Поскольку на выбор гарпуна решающее влияние будет оказывать предполагаемые вид и размеры добываемых рыб, охотнику потребуется внимательно отнестись к таким параметрам оружия, как диаметр стержня, его материал и скорострельность. Для не особо крупных рыб наиболее популярными вариантами считаются диаметры в 6 и 6,5 мм, обладающие наивысшей скорострельностью. На средних по величине рыб рекомендуется взять 7-миллиметровый гарпун, а на ещё более крупную подводную дичь (например, на толстолоба) — 8–10 и более миллиметров в диаметре, причём желательно изготовленный не из стали, а из титанового сплава.

Гарпунные ружья RIFFE METAL TECH-112

Для чистой, прозрачной воды само ружьё можно выбирать достаточно длинное, в 1,5–2 метра, поскольку видимость в такой воде будет хорошей.

Оснащение – способы привязки

Поскольку главным (и практически единственным) элементом оснащения гарпунов является линь, принципиальным моментом служит способ и особенно место его привязки. Таких вариантов насчитывается не 2, а 3 (обычная передняя, спереди к скользящей втулке и сзади, за втулкой) – каждый с присущими ему достоинствами и недостатками. Чтобы решить, каким образом привязать линь, ознакомьтесь с таблицей ниже.

Таблица «Достоинства и недостатки способов привязки линя»

Особенности ухода

На первый взгляд, простота устройства гарпуна вроде бы не требует какого-либо особого ухода, однако это верно лишь отчасти.

Важно заметить, что даже на нержавеющей стали при частом нахождении под водой (особенно солёной) может появиться коррозия.
этой причине регулярная смазка – основа основ для продления срока службы гарпуна. Бывает, что даже самый прочный стержень подвергается деформации – и для обнаружения, а затем и устранения дефектов геометрии такого рода гарпуну требуется периодический визуальный осмотр. Далее, в гарпунах могут износиться лепестки, затупиться острие, разболтаться крепления, может истереться линевой канат, появится трещины в теле гарпуна и все подобные проблемы перед охотой (или после неё) потребуется устранить – с помощью молотка, наждачной бумаги, чистой сухой ветоши и хорошей смазки. Кстати, с ролью последней прекрасно справляется обычное моторное масло. Наносить его требуется на кусок тряпочки, и тщательно протирать металл, уделяя особое внимание резьбовым участкам.

В различных источниках рекомендации по частоте смазки даются разные – но, поскольку эта процедура не столь затратна, в идеале лучше проводить её не пару раз в сезон, а после каждой охоты (а также, по окончании сезона). При обнаружении серьёзных дефектов на какой-либо из частей гарпуна, вышедший из строя элемент необходимо заменить.

Видео: подводная охота на толстолоба (22 кг) с лодки

Как сделать гарпун своими руками

Как известно, многие опытные мастера подводной охоты предпочитают изготавливать гарпун (или, по крайней мере, наконечники) собственноручно, а не использовать фабричное изделие. К тому же сделать гарпун своими руками не так сложно, и при наличии всех необходимых деталей и материалов такое орудие будет иметь ряд преимуществ перед стандартизированным вариантом, поскольку будет соответствовать потребностям охотника даже в незначительных мелочах.

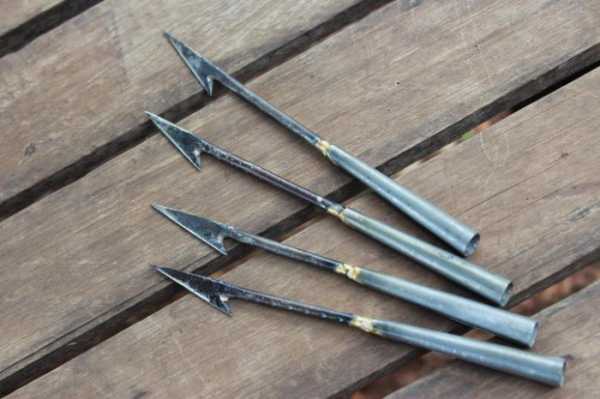

Самодельные наконечники для гарпуна

Всё, что понадобится для создания простейшей модели – это прочная толстая палка, крепкая стальная проволока, верёвка из синтетического материала, инструменты и немного терпения.

Оптимальным диаметром проволоки для наконечников (которых можно сделать несколько – от трёх до пяти) будет 4–5 мм, а длина нарезанных кусков – от 20 до 30 см. Один конец, в 6-7 мм от края, каждого из кусков потребуется согнуть под прямым углом, а второй – расплющить молотком. Расплюснутые концы потребуется подпилить до получения формы более или менее загнутого крючка-зацепа. А задние затем будут вставлены в палку (с заранее проделанными для этой цели отверстиями) и надёжно перемотаны несколькими десятками витков любой прочной синтетической верёвки. После этого самодельный гарпун можно считать полностью готовым к эксплуатации.

Видео: как сделать гарпун своими руками

iohotnik.ru

Основные элементы подводного оружия

Перед изготовлением своими руками ружья для подводной охоты разберем важные особенности главных его элементов — то, что нам нельзя упустить в работе:

• Пружина. Изготовление подводного оружия начинается именно с нее. Это самая сложная деталь — здесь не обойтись без помощи специалистов, ведь элемент изготавливается на специальном токарном станке, термически закаливается и покрывается специальным противокоррозийным составом. Учитывайте, что первоначальная длина пружины превышает длину ружейного ствола на 300 мм (норма — 100 мм, но берите в расчет, что буквально через несколько выстрелов она усядет).
• Ствол. Оптимальная длина — 600-750 мм. Она позволит вам комфортно охотиться в любых водоемах.
• Спусковой механизм и рукоять. Изготовить спусковой механизм к ружью для подводной охоты своими руками сможет любой слесарь: это конструкция из шептала, предохранителя, пружины и спуска. Не забудьте также на подходах к рукояти на стволе прижимным винтом установить упорное кольцо.
• Гарпун. Идеальный диаметр гарпуна — 6-8 мм. Его наконечник лучше всего заточить под 3-4 грани, а не под конус, как делают многие. В изготовлении применяйте нержавейку 30ХГС, ЭИ-961.
• Лескосбрасыватель. Вырезается из полоски стали.

«>

Необходимое для изготовления

Переходим вплотную к тому, как сделать ружье для подводной охоты своими руками. Первым делом соберите необходимое:

• Для гарпуна необходим стальной прут диаметром около 5 мм.
• Втулка (направляющая) — материалом послужит нержавеющая сталь, дюралюминий.
• Для ствола будет нужна латунная или выполненная из нержавеющей стали труба 12х1 мм.
• Поршень — дюралюминий, нержавейка.
• Втулку (часть поршня) проще изготовить из отрезка трубы с параметрами 12х2,5 мм. Если вы найдете такой элемент, то в изготовлении можно будет обойтись без токарного станка.
• Пружина — это проволока ОСВ диаметром в 1,6 мм. Она навивается на стержень, диаметр окружности которого — 6 мм. Шаг навива при этом равен 4,5 мм.
• Крючок из латуни или нержавейки.
• Материалом для обоймы служит листовая латунь, нержавеющая сталь. Толщина листа — не более 1 мм.

«>

После того как все будет под рукой, принимаемся мастерить своими руками самодельное ружье для подводной охоты. И начинаем с пружины.

Изготовление пружины

Как мы уже писали, накрутку пружины, если у вас нет для того профессиональных навыков, лучше всего доверить токарю-специалисту. Ведь изделие не только надо навить, но и термически обработать, покрыть составом, препятствующим образованию ржавчины.

Длина только что изготовленной пружины должна быть более ствола на 25-30 см. После усадки на предварительном сжатии она будет не больше 15-20 см.

«>

Изготовление ствола

Если посмотреть на фото ружья для подводной охоты, своими руками изготовленного, то можно прийти к выводу, что лучшая основа для ствола — это обычная дюралюминиевая лыжная палка. А точнее — ее отрезок в 60-75 см длиной. С элементом необходимо проделать следующее:

1. Заточите резьбу на обоих концах палки.
2. Прорежьте паз для шептала — в 15-17 см. Этого расстояния вполне хватит для того, чтобы определить необходимую силу выстрела.
3. Из алюминия выточите заглушку и надульник. В отверстие заглушки вы впоследствии будете вставлять гарпун в моменты, когда не будете нуждаться в ружье.

«>

Изготовление спуска и рукоятки

Перед тем как приняться за изготовление рукоятки и спускового механизма, необходимо сделать подробный чертеж и того, и другого. А затем производить работы, опираясь на эту схему.

Рукоятка мастерится из двух пластин:

1. Каждая зажимается в тисках, после чего в ней просверливают отверстия, равные диметру окружности ствола.
2. Фрезой, напильником выкраиваются половинки рукоятки.
3. Далее проделываются отверстия для пружины, шептала, предохранителя, винтов, которые будут скреплять две половины рукоятки.
4. Затем части рукоятки прижимаются друг к другу винтами.
5. Чтобы рукоятка не «бегала» по стволу, ее фиксируют с помощью стопора.
6. Перед установкой шептала элемент следует закалить.
7. Для предохранителя изготавливается флажок и основание, закрывающие спуск.

«>

Изготовление гарпуна и лескосбрасывателя

Заключительный этап изготовления ружья для подводной охоты своими руками — это гарпун, толстая проволока диаметром в 6 мм. Вдоль нее на оружии устанавливается своеобразный амортизатор — скользящая втулка вкупе с линем.

Гарпун на изделии фиксирует хвостовик. Следите, чтобы не было острых граней, иначе чешуя добычи будет прорезаться гарпуном.

Последний аккорд — лескосбрасыватель из листа прочной стали, который фиксируют на заглушке ствола.

«>

Альтернативный способ

Ружье для подводной охоты своими руками можно сделать и по несколько другой схеме. Вам понадобятся:

• Полипропиленовая труба.
• Деревянный брусок.
• Нить.
• Гвозди.
• Бинт Мартенса (медицинский жгут).
• Клеевой пистолет.
• Наждачная бумага.
• Гайки.
• Тиски.
• Изолента.
• Напильник.
• Ножовка по металлу.

План работы таков:

1. Вытачивание гарпуна. Для этого крепкая гайка зажимается в тиски, а вы через нее на средних оборотах прокручиваете брусок, придавая ему круглую форму.
2. Полученная основа шлифуется «наждачкой».
3. Ножовкой по металлу отпилите у трех гвоздей шляпки. Обточите напильником это место, а острия гвоздей заточите еще пуще.
4. С помощью плотной рыболовной нити и изоленты на острие гарпуна приделайте заточенные гвозди остриями наружу, чтобы получился поражающий добычу трезубец.
5. Чтобы гвозди располагались под углом к гарпуну и друг другу, можно подставить между ними и основой небольшие деревяшки. Фиксируйте элементы клеевым пистолетом.
6. Для пущей надежности конструкцию из деревяшек и гвоздей закрепите сверху дополнительным слоем изоленты.
7. Отрежьте два небольших куска бинта Мартенса. С помощью клеевого пистолета зафиксируйте эти отрезки по двум сторонам трубы.
8. Сверху закрепите конструкцию слоем изоленты, рыболовной нити и еще одним слоем ленты.
9. В заключение заклейте лентой тот участок, где гарпун будет соприкасаться с бинтом.
10. Советуем вам также скрепить рыболовной нитью устройство запуска с гарпуном — чтобы добыча точно не ушла от вас.

В итоге получается такой вот простой и легкий, но действенный вариант подводного ружья.

Испытание оружия под водой

Долгожданное событие, ради которого и создавалось ружье для подводной охоты своими руками. Последовательность тестирования такая:

1. Вставьте гарпун в ствол.
2. Пружина вашего устройства будет сжиматься до тех пор, пока ее не зафиксирует шептало.
3. Если зарядка слишком шумная, то просто натрите глицерином пружину и ствол.
4. О готовности сообщит характерный щелчок — зарядка произведена! Обратим ваше внимание, что как заряжать, так и разряжать такое ружье следует только под водой.

Убойная сила изобретения довольно высока. При весе, например, в 3 кг оно с легкостью поразит рыбу на расстоянии до 3 м. При этом для такой охоты не требуется ни регистрация, ни выдача специального разрешения. Для законодательства она столь же безобидна, как и ловля рыбы удочками.

Самодельное подводное ружье вполне возможно смастерить самому, затратив на работу не так уж и много свободного времени. По своему желанию вы можете остановиться как на капитальном, так и на более легком варианте, с которыми мы вас познакомили.

www.syl.ru

Подготовка к работе

Помимо спортивного интереса, изготовление подобной самоделки имеет и экономический смысл, так как специализированный охотничий магазин с радостью предложит вам самое простое гарпунное ружье по цене арбалета. К тому же инструмент, сделанный на свой вкус, позволит получить удовольствие от обоих процессов – изготовления и самой охоты. Перед тем, как сделать подводное ружье самому, понадобится запастись следующим:

• алюминиевой трубкой внешним диаметром 10-15 мм и длиной 150 см;
• ПВХ-трубкой длиной 25-30 см, внутренний диаметр которой несколько больше внешнего диаметра алюминиевой трубки;
• прямоугольным в сечении стальным шампуром;
• болтом М4 длиной 20-25 мм с гайкой, металлической и резиновой шайбами;
• болтом М4 длиной 40-50 мм;
• стальным прямоугольником размером 40×15×2 мм;
• тремя саморезами длиной 70-100 мм;
• резиной рыболовной;
• резинкой кольцевидной;
• капроновой нитью;
• обрезком доски толщиной не менее 20 мм;
• эпоксидным клеем.

Также, чтобы своими руками сделать ружье для охоты на водных обитателей, понадобятся следующие инструменты: отвертка, пассатижи, молоток, зубило, тиски, гаечные ключи, рашпиль, дрель, ножовки для дерева и металла.

Помимо спортивного интереса, изготовление подобной самоделки имеет и экономический смысл, так как специализированный охотничий магазин с радостью предложит вам самое простое гарпунное ружье по цене арбалета

Отделите от шампура фрагмент длиной 20 см, зажмите его в тисках, чтобы из губок торчало 10-12 мм, и согните выступающий участок под прямым углом. Вынув из тисков получившуюся Г-образную деталь, согните ее в сторону, противоположную короткой части буквы «Г» так, чтобы получилась дуга – сектор воображаемой окружности диаметром 50 см. Посередине детали просверлите отверстие в 4 мм. В центре короткой трубки просверлите 2 противоположных отверстия – диаметрами 5 и 4 мм и 2 – диаметром 5 мм в 1 см от края. Также в короткой трубке на расстоянии, равном длине между отверстием и загибом Г-образной детали, сделайте поперечную прорезь размером 8×2,5 мм. В сантиметре от края алюминиевой трубки просверлите 2 противоположных отверстия по 8 мм, а затем в центре трубки сделайте поперечную прорезь размером 8×2,5 мм. Из рыболовной резины изготовьте жгут толщиной 1 см, длиной 40-45 см и через каждые 5 см туго перемотайте его капроновой нитью. Из доски вырежьте соответствующую внутреннему диаметру длинной трубы круглую пробку и просверлите в ней продольное отверстие 4 мм.

Как сделать ружье для подводной охоты (видео)

Сборка ружья

Теперь из подготовленного таким образом набора необходимо собрать ружье. Для этого Г-образную деталь коротким болтом М4 прикрутите к ПВХ-трубке, вставив между ними резиновую шайбу таким образом, чтобы короткая часть Г-образной детали попала в пропил в стенке трубы. Шляпка болта над внутренней поверхностью стенки трубки выступать не должна, иначе будет мешать стрелять. Дополнительно закрепите Г-образную деталь в районе пропила кольцеобразной резинкой.

Внешне эта пружинящая конструкция отдаленно напоминает рычаг ручного тормоза велосипеда и выполняет функцию одновременно спускового крючка и шептала – детали, служащей для постановки оружия на боевой взвод.

Вначале необходимо вырезанную деревянную пробку, предварительно смазав ее эпоксидным клеем, вставить в торцевое отверстие алюминиевой трубки. Затем к металлической пластине приварить 3 самореза с одной стороны и болт М4 с другой таким образом, чтобы получилось нечто вроде трезубца Нептуна, где болт М4 – древко трезубца. Смажьте болт М4 эпоксидным клеем. Полученный трезубец следует ввинтить в отверстие деревянной пробки. Самодельный гарпун готов.

Алюминиевую трубку нужно вставить в ПВХ-трубку, а через просверленные в алюминиевой трубке отверстия диаметром 8 мм пропустить резиновый жгут. Свободные концы жгута вставляются в отверстия диаметром 5 мм, просверленные в ПВХ-трубке, и тщательно фиксируются там капроновой нитью. Вот так, не имея особой квалификации, максимум за 1 час можно изготовить своими руками отличный атрибут активного отдыха – подводное ружье.

Ружье для подводной охоты своими руками (видео)

Испытание

Для натяжения резины и подготовки ружья к выстрелу необходимо подать ПВХ-трубку, выполняющую функцию рукояти взвода, вперед, к наконечнику гарпуна, до характерного щелчка, свидетельствующего о том, что попавшая в прорези обеих трубок металлическая деталь зафиксировала ружье во взведенном состоянии. Теперь нажатие на выступающую дугу металлической детали выведет ее из зацепления с гарпуном и произойдет выстрел. Проведенные в воде испытания показывают, что с расстояния около 1 м гарпун уверенно пробивает стенку наполненной водой пластиковой бутылки, причем извлечь его обратно из-за резьбы на саморезах достаточно сложно.

Заключение

Это наиболее простая схема подводного оружия и самая короткая инструкция о способе изготовить подводное ружье своими руками. Помимо описанного способа, существует еще множество принципиальных схем и способов изготовления. Можно изготовить, например, пневматическое ружье, в котором гарпун приводится в движение силой сжатого воздуха, пружинное ружье и др.

Следует знать, что самодельные средства для добычи рыбы под водой, как любое оружие, требуют тщательного соблюдения правил безопасности при обращении. Случаев неосторожного ранения этим орудием самого себя более чем достаточно, а время, затраченное на восстановление, будет безвозвратно потерянным для рыбалки, охоты и прочих здоровых увлечений.

fisherhook.ru

zdesriba.online

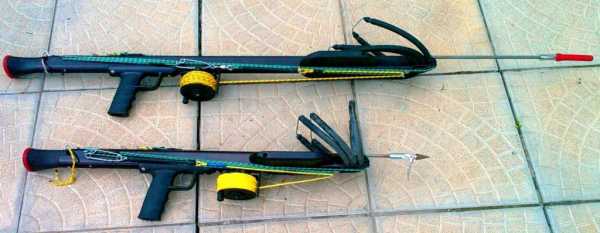

Самодельные ружья для подводной охоты

Важным элементом для удачной подводной охоты является выбор ружья, самодельные ружья для подводной охоты появились вследствие: дефицита их на рынке продажи на территории бывшего СССР, желанием «подвохов» усовершенствовать базовые модели, системы линесброса и многие другие узлы. Начинать подводную охоту не имея хорошего ружья, не имеет смысла. Опытные «подвохи» дорабатывают уже известные модели ружей или же пользуются завоевавшие авторитет самодельными ружьями различных систем.  Самодельные ружья для подводной охоты есть разных систем, самые простые, это арбалетные ружья, в качестве силы используется растяжение резинки, их еще так и называют, «резинками». Подводные охотники довольно часто переделывают арбалеты именно под себя, имея небольшую мастерскую в городе это сделать не очень сложно. Что именно усовершенствуют или подгоняют «подвохи» в арбалетных ружьях? По многим отчетам улучшают плавучесть ружья, подклеивая теплоизоляцию на него, улучшают точность боя самоклеющей направляющей, меняют штатную муфту на стволе, меняют стационарный упор съемным и много еще других мелких доработок, все зависит от физических данных самого «подвоха».

Есть самодельные  ружья для подводной охоты пневматические, всем известное ружье для охоты под водой Зелинского, оно разрабатывалось и получило множество модификаций многими «подвохами», но отличие его от всех остальных ружей это подвижный  ствол. Для начинающих подводных охотников в продаже много видов ружей для подводной охоты, но с опытом всегда хочется сделать ружье под себя. Так появилось подводное ружье для морской охоты Евгения Кормина, в нем он сочетал достоинства пневматического ружья и максимально убрал недостатки, предназначение его, это охота на быструю рыбу кефаль. Евгений добился точности стрельбы за счет тонкого ствола, его ось максимально приближена к ручке, ствол защищается от механического повреждения тонким ресивером, получается в итоге открытая и ровная линия прицеливания, толстый ресивер убран под руку.

Сейчас самодельные ружья для подводной охоты изготавливаются и по принципу гидропневматическому, его достоинство в длине и точности, легкости в зарядке гарпуна, к недостаткам такой системы относится его сложность в изготовлении и ремонте, «подвохами» прорабатываются многие вариации таких ружей по повышению надежности. Ружье так же состоит из многих составляющих, для известного ружья для подводной охоты «Таймень» больным местом является гарпун, его надо постоянно затачивать, но самодельщики придумали и в этом случае улучшение для гарпуна под ружье «Таймень». Опытные «подвохи» улучшают наконечник гарпуна «бронебойной вставкой», делают ее из роликовых подшипников.

Самодельные ружья для подводной охоты, видео:

Заслуживают внимания и самодельные ружья для подводной охоты Анатолия Суркова. Анатолий занимается подводной охотой с конца 70-х годов ХХ столетия, в его ружьях есть общие параметры: наконечник и надульник вместе со скользящей втулкой и поршнем выполняются из легированной стали. Гарпун изготавливается из нержавеющей стали, титановые детали механизма спуска и ресивера. Ствол ружья выполнен так же из нержавеющей стали. Применяется гарпун диаметром 8 миллиметров, длиной 70 сантиметров. Давление, в ресивере рекомендованное автором для успешной подводной охоты 20 атмосфер. Анатолий Сурков предлагает 4 вида ружей, разной длины и дальности поражения цели от 10 до 14 метров. Есть вариация ружья для охоты в камышах, прицельно бьет на 6 метров, короткое. В ружьях применяется гидродемпфирование надульника, это достигается минимальным количеством воды, попадающей в ствол во время ныряния.

aqua-hunter.ru

чертежи. Пневматическое подводное ружье своими руками

Домашний уют 18 марта 2016

Любители подводной охоты часто используют ружье. Оно, конечно, очень популярно в среде рыбаков. Но для того чтобы сделать подводное ружье своими руками, понадобится много различных деталей. Подводная охота — это не только рыбалка, но и спорт. Множество спортивных клубов предлагают своим клиентам покупные пневматические ружья. Но можно выделиться и изготовить подводное ружье (арбалет) своими руками. Если не брать в расчет то, что понадобится довольно много запчастей, то его собрать достаточно просто. Тем более что для того, чтобы сделать подводное ружье, нужны материалы, которые вполне могут оказаться под рукой. Для этого необходимо иметь пару умелых рук, желание и терпение. Выточка деталей, сборка и тестирование готового ружья займет достаточное количество времени. Поэтому, вооружившись статьей с полным описанием процесса изготовления и терпением, можно создать настоящий шедевр. А главное то, что подводное ружье, своими руками сделанное, будет работать безотказно.

Что понадобится?

Чтобы изделие прослужило довольно долго, надо ответственно подойти к выбору материала, из которого будет впоследствии создаваться пневматическое подводное ружье своими руками. Некоторые запчасти, возможно, окажутся в наличии, а что-то придется купить. Приятной новостью будет то, что тратить большие деньги на самоделку не придётся. Вот список того, что понадобится:

• Проволока ОВС, 65Г или ПК для пружины. Самая подходящая – диаметром не менее двух миллиметров, а длина – 16 м.
• Трубка из дюралюминия. Диаметр должен быть около 15 мм (без учета толщины стенок). Впоследствии из неё будет изготовлен ствол будущего ружья.
• Чтобы сделать рукоятку, надо купить или найти две пластинки, толщиной около сантиметра. Материалом, из которого они будут изготовлены, может быть и дуб, и капрон, и алюминий, и пластик и т. д.
• Для того чтобы сделать гарпун, надо использовать прут из нержавеющего материала. Диаметр – до 10 мм.

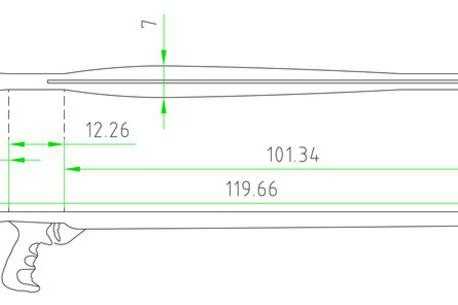

Как уже было написано ранее, вполне реально сделать подводное ружье своими руками. Чертежи можно найти в специализированной литературе (пример на фото ниже). Главное — приложить немного усилий и обратиться к слесарю. С его помощью можно будет сделать детали для спускового механизма более прочными и надежными. И подводная охота ружья, своими руками созданного, станет незабываемой.

Изготовление пружины

Как самой сложной в плане изготовления деталью, ей нужно заняться в первую очередь. Самостоятельно сделать пружину не получится, только с использованием специального оборудования – токарного станка. Пружина навивается из купленной заранее проволоки диаметром до 2-х мм. Чтобы получить требуемую длину шага, первым делом она накручивается виток к витку на пруток диаметром до 6 мм. Затем производится вытягивание, позволяющее установить нужную длину шага в 4.5 мм. После этого производится термическая обработка. Пружину нагревают до 300 градусов, а затем остужают до 20-25 °С. Это нужно для того чтобы предотвратить остаточные деформации. Для того чтобы закрепить пружину в стволе, а также чтобы гарпун закреплялся, а не проваливался, витки на концах нужно раскалить, а затем загнуть так, чтобы они находились перпендикулярно плоскости сечения пружины. Её длина должна быть больше, чем ствол не менее чем на 30 сантиметров. Причина кроется в том, что первый выстрел сократит пружину на 10-15 см.

Изготовление ствола

Для того чтобы сделать ствол, надо взять трубку из дюралюминия (можно использовать лыжную палку). Длина будет напрямую зависеть от глубины и площади водоёма, в котором будет производиться стрельба. В среднем, ствол должен быть около 60-75 см.

Далее беремся за изготовлени. Можно использовать дюралюминиевую палку для лыж. В стволе надо вырезать две щели по обеим сторонам. Они должны составлять около 15 см в длину. Следует знать, что длина этих щелей будет определять конечную мощность и силу боя ружья. Сами отверстия нужны для того, чтобы установить шептало. Чтобы вода не скапливалась внутри ствола, нужно сделать еще одну щель. Далее надо нарезать на обоих концах трубки резьбу и готовую деталь можно отложить.

Чтобы сделать эти детали, придется опять взяться за дюралюминиевую трубку. Из неё производится выточка запчастей необходимых размеров и форм. Далее в заглушке делается отверстие для гарпуна. Соединяя заглушку, надульник и ствол получаем почти готовое изделие. Осталось сделать рукоятку и спусковой механизм.

Как смастерить рукоятку?

Для этого понадобятся заранее припасенные пластины. В них необходимо просверлить отверстие под ствол. При этом надо учитывать его реальный диаметр, для того чтобы вырезать необходимые контуры. Теперь придется взяться за напильник. С его помощью надо сделать бороздку (не глубже 4 мм) для спускового крючка. Затем делаются отверстия под ось шептала, пружины и предохранителя. В конце обе половинки рукоятки соединяются и производится закрепление с помощью двух винтов. Чтобы добиться фиксации и исключить скольжение по всей длине ствола, надо спереди поставить кольцо.

Спусковой механизм

Чтобы сделать спусковой механизм, придется обратиться к слесарю. С его помощью производится закалка шептала. Это необходимо для того чтобы оно не погнулось, не сломалось – другими словами, не деформировалась после первого выстрела. Пружина, как уже было упомянуто ранее, изготаливается тоже слесарем на станке. В принципе, можно обойтись и без его помощи. Но того ружье проживет не очень долгую жизнь. Вообще, можно сказать, что весь механизм сделан слесарем, рыбаку останется только правильно его собрать.

Гарпун. Технология изготовления

Заранее припасенный прутик диаметром в 6 миллиметров нужен для того, чтобы сделать то, чем рыбак будет стрелять. Смастерить его просто. Во-первых, надо соединить прутик со скользящей втулкой. Это нужно для того чтобы закрепить линь. Втулка сделана так, чтобы хвостовик удерживал гарпун, а кольцо из фторопласта играло роль амортизатора. Наконечник довольно прост, но хитёр. Для того чтобы рыбья чешуя разрезалась просто и быстро, надо заточить его в несколько граней. С виду наконечник — это просто флажок. А на нем проволока, для того чтобы рыба не соскочила.

Финишная прямая. Как сделать легкосбрасыватель?

Пластинка из твердого металла крепится к заглушке на стволе. Крепление производится посредством привинчивания легкосбрасывателя к стволу двумя винтами. Когда производится наматывание, линь находится под пластинкой. А в процессе выстрела находящийся в центре ствола прикрепленный к мушке линь быстро и легко разматывается.

Готовое изделие

Если следовать всем этапам сборки подводного ружья своими руками, то все закончится успешно. Теперь надо испытать его в деле. Чтобы произвести зарядку, надо вставить гарпун в ствол до самого щелчка. После этого останется только нажать на спуск и стрельба начнется. Также следует запомнить, что заряжать и разряжать ружье надо только в воде.

Убойная сила в сочетании с 3-х метровой дальностью поражения могут нанести урон не только рыбе, но и незадачливому рыбаку. Поэтому, для того чтобы не подстрелить кого-нибудь кроме водной живности, следует соблюдать все меры предосторожности для обеспечения безопасности, когда происходит подводная охота. Ружья, своими руками сделанные, — замечательные вещи, но очень опасные.

Источник: fb.ru

monateka.com
