Как сделать ружье для подводной охоты своими руками
Для подводной охоты покупателям предлагают множество ружей. По конструкции они сильно различаются. Наиболее распространенными считаются гарпунные модификации. Однако на рынке представлены также травматические модели, которые имеют большую дульную энергию.
Если заниматься самостоятельной сборкой оружия для подводного плавания, то целесообразнее рассмотреть именно гарпунные модификации. Материалы для них могут использоваться самые разнообразные. Также следует учитывать, что убойная мощность самодельного оружия зависит от используемых деталей. Чтобы самостоятельно собрать модель, необходимо рассмотреть наиболее популярные устройства.
Модель с двойным полозком

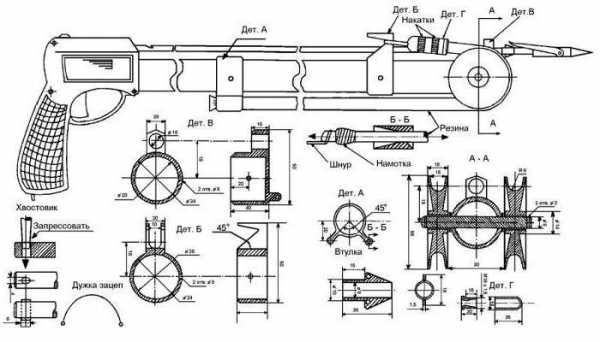

С двойным полозком как сделать самому ружье для подводной охоты? Отвечая на этот вопрос, в первую очередь следует задуматься о подготовке трубы. Длина ее должна составлять не менее 12 см, а толщина — около 4,4 см. После ее шлифовки необходимо сделать канал (чертеж ружья для подводной охоты показан ниже). Вырезается он, как правило, шириной не более 0,5 см. Все это необходимо, чтобы разместить там шомпол. После этого крепится непосредственно полозок. Поршень для него необходимо подбирать широкий.
Для того чтобы зафиксировать трубку, можно использовать крючок. Обойма в данном случае подходит деревянная. Однако на нее можно наклеить накладку. Затем к ружью важно подсоединить шептало. Только после этого есть возможность устанавливать боевую пружину. Минимум она в диаметре должна составлять 3,5 см. Намотка для таких моделей используется довольно редко. Линь с курком устанавливается в последнюю очередь.
Гавайское оружие с металлическими колодками
Сделать с металлическими колодками гавайское ружье для подводной охоты своими руками можно без проблем. Для этого стандартно необходимо заготовить трубу длиной около 12 см. Края ее можно легко обточить на любом станке. После этого набиваются уже колодки. С передней части их нужно устанавливать на расстоянии 2 см от края. При этом у задней области они крепятся на 2 см дальше. Все это необходимо для того, чтобы зафиксировать ствол на обойме.
Однако перед этим многие специалисты советуют прорезать канал на краю трубы. Шептало в ружье может устанавливаться только после накладки. Затем важно сделать намотку. После этого линь в ружье будет держаться довольно крепко. Следующим шагом устанавливается шомпол. Курок можно использовать из любого автомата. Компенсаторы в данном случае не применяются.
Ружье с двумя пружинами
Данного типа сделать ружье для подводной охоты своими руками довольно сложно. В этой ситуации обойму необходимо использовать широкую. Однако работу нужно стандартно начинать с поиска трубы для ствола. После этого открывается возможность подсоединить шептало и обойму. Многие специалисты также советуют сделать обмотку на краю ствола.
Накладки при этом используются при желании. Боевые пружины должны крепиться непосредственно к оси. При этом с линем они соприкасаться не должны. После закрепления боевых пружин можно приступить к установке подавателя. При этом полозок должен располагаться возле обоймы. Для этого можно воспользоваться обмоткой. Некоторые также отдают предпочтение защелке, однако можно рассмотреть вариант с колодками.
Пневматическая модель с защелкой на предохранителе
Собрать пневматическое подводное ружье своими руками для охоты можно, только если под рукой имеются детали от автомата. В первую очередь снимается ствол. В данном случае обойма крепится с нижней части с отступом около 4 см. Далее необходимо установить шептало. Компенсаторы при этом монтируются не во всех случаях. В данной ситуации многое зависит от типа предохранителя. Шомпол у ружья необходимо зафиксировать у основания обоймы. Фиксатор на предохранителе устанавливается со стороны линя. При этом необходимо смотреть за подавателем. При смене положения он не должен задевать кольцо предохранителя.
Устройство с прямоугольным подавателем
Устройство ружья для подводной охоты с прямоугольным подавателем напоминает модификацию с защелкой. В первую очередь для модели необходимо подобрать трубу. Толщина ее минимум должна составлять 10 см. После этого необходимо приступить к прорезу канальца. Толщина его должна быть равной минимум 0,6 см. Далее есть возможность сделать накладку. Обойму в данном случае лучше устанавливать после шептала.
Предохранитель используется при желании. Далее, чтобы сделать ружье для подводной охоты своими руками, делается довольно плотная намотка. Все это необходимо, чтобы отдача была не большая. Ось для оружия чаще всего подбирается стального типа. Шептало можно использовать алюминиевое. Компенсаторы для модели подходят разнообразные. Подаватель в конце работы необходимо тщательно обточить. Полозок он задевать не должен.
Устройство с трапециевидным подавателем
С трапециевидным подавателем как сделать ружье для подводной охоты? Чтобы собрать такую модификацию, необходимо стандартно начать работу с заготовки ствола. Для этого можно использовать обычную трубу диаметром около 5,5 мм. Компенсатор устанавливать целесообразнее после обоймы. В данном случае боевую пружину необходимо подбирать диаметром около 2,3 см. Подаватель чаще всего используется пластиковый. Для того чтобы его надежно зафиксировать, необходимо воспользоваться защелкой. После этого устанавливается курковый механизм. Позаимствовать его лучше всего с пистолета. Если боевая пружина установлена довольно большая, то у основания можно поставить колодку.
Использование пластиковых полозков
С пластиковым полозком как сделать ружье для подводной охоты? В первую очередь для этого необходимо подобрать хорошую обойму. В данном случае ствол можно изготовить из трубы. Длина его должна составлять минимум 80 см. Накладки для ствола использовать можно резиновые. Боевая пружина на оружие устанавливается только после шептала. В первую очередь края накладки необходимо тщательно зачистить для герметизации.
Дополнительно важно позаботиться о намотке. В некоторых случаях ее делают из алюминиевой проволоки. Далее, чтобы сделать ружье для подводной охоты своими руками, устанавливается линь небольшого размера. Полозок с ней соприкасаться не должен. Подаватель устанавливается над предохранителем. При этом спусковой механизм лучше всего позаимствовать у пневматического пистолета.
Применение полых шомполов

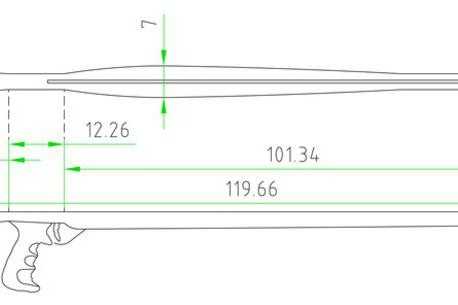

С полым шомполом ружье для подводной охоты своими руками (чертежи показаны ниже) можно сделать при помощи обычной трубы. Накладки для нее используются чаще всего резиновые. При этом обойма подбирается в зависимости от диаметра трубы. В первую очередь устанавливается шептало. Чтобы сделать ружье для подводной охоты своими руками, далее нужно закрепить боевую пружину. В некоторых случаях ее фиксируют на небольшом крючке.
Намотка в данном случае чаще всего используется алюминиевого типа. При этом герметизация оружия зависит от типа линя. Ширина ее должна составлять минимум 3,5 см. В этом случае можно надеяться на перекрытие шептала. Компенсаторы в таких устройствах используются довольно часто. Спусковой механизм можно использовать от травматического пистолета. При этом защелка у него должна быть Г-образной. Колодки в конце работы необходимо подбирать очень аккуратно. Шомпол устанавливается только после закрепления хомутика.
Оружие на компенсаторе
Собрать на компенсаторе ружье для подводной охоты своими руками в наше время довольно сложно. Однако если под рукой есть детали с травматического пистолета, то все становится намного проще. В первую очередь необходимо подобрать большую колодку. Ширина ее должна составлять минимум 6,5 мм. Канал следует на ней сделать около 2,3 мм. При этом шептало необходимо крепить на алюминиевой обмотке. У края ствола следует зафиксировать крючок. Для установки предохранителя нужно закрепить обойму. Ее ширина должна составлять минимум 4,5 см. Шомпол в данном случае подойдет полый.
Линь для оружия необходимо подобрать довольно длинный. За счет этого компенсатор можно установить у его основания. Подаватель должен находиться у обоймы. Также следует учитывать, что компенсатор не должен соприкасаться с курковым механизмом. При этом защелка должна находиться от него расстоянии около 2 см. Таким образом, при включении предохранителя компенсатор не будет перекрываться.
Модель со сплошным линем
Модели со сплошным линем на сегодняшний день считаются наиболее распространенными. Отличаются они своей компактностью. Также следует учитывать, что широкое шептало у моделей установить не получится. При этом обоймы подходят разнообразные. Сборку ружья в данном случае необходимо начинать со ствола. Винты должны крепиться как с передней, так и с задней части. После этого устанавливается обойма.
Если ее изготавливать самостоятельно, то следует заранее рассчитать длину шептала. Также важно учитывать, что края обоймы необходимо тщательно заточить. Сделать это можно при помощи напильника. После этого устанавливается непосредственно линь. Далее можно приступить к предохранителю. В последнюю очередь монтируются шомпол и спусковой механизм. Когда конденсатор будет стоять, тогда устанавливается боевая пружина.
Использование алюминиевой обмотки
Самодельное ружье для подводной охоты с алюминиевой обмоткой встретить можно довольно часто. Герметизацию такая обмотка обеспечивает довольно качественную. Начинать сборку оружия стандартно можно со ствола. При этом обойму целесообразнее подбирать небольшой ширины. Таким образом, обмотка будет ложиться более кучно. Шептало для оружия лучше подбирать на три зубчика. При этом предохранитель выбирается отдельно.
Многое в данной ситуации зависит от размеров линя. Компенсатор необходимо устанавливать в последнюю очередь. Дополнительно важно обратить внимание на спусковой механизм. Самостоятельно его изготовить довольно сложно. Учитывая это, целесообразнее использовать детали с пневматического пистолета.
Оружие с двойным блокиратором
На сегодняшний день указанные модификации встречаются довольно редко. В данном случае проблема заключается в том, что предохранитель для блокиратора необходим Т-образный. Достать его в наше время довольно сложно. Также следует учитывать, что спусковой механизм необходимо использовать от пневматического пистолета. У него зубчики небольшого размера, предохранитель не задевают.
Модель с накладкой
Модели с накладками являются самыми распространенными. По части герметизации они на сегодняшний день считаются лучшими. Начинать сборку оружия необходимо с заготовки ствола. При этом обойма крепится только после шептала. Непосредственно накладка должна фиксироваться на клею. Толщина ее должна составлять минимум 2,2 мм. Если шомпол в модели используется довольно длинный, то накладку следует протянуть до самой обоймы. В конце останется только зафиксировать защелку на стволе.
Модель со сплошной намоткой
Сделать модель со сплошной намоткой можно, если заранее подготовить трубу с широкой обоймой. Шептало многие для этой цели рекомендуют использовать на три зубчика. Устанавливать обойму необходимо очень аккуратно. По ширине она должна сходиться с линем. После ее фиксации можно приступить непосредственно к намотке. При этом на шомпол она накладываться не должна.
После завершения работы есть возможность заняться компенсатором. Затем крепится непосредственно подаватель вместе с боевой пружиной. Многие специалисты в данной ситуации советуют использовать Г-образные защелки. В конце работы останется только зафиксировать спусковой механизм, который можно снять с любого ружья.
fb.ru
чертежи. Пневматическое подводное ружье своими руками
Любители подводной охоты часто используют ружье. Оно, конечно, очень популярно в среде рыбаков. Но для того чтобы сделать подводное ружье своими руками, понадобится много различных деталей. Подводная охота — это не только рыбалка, но и спорт. Множество спортивных клубов предлагают своим клиентам покупные пневматические ружья. Но можно выделиться и изготовить подводное ружье (арбалет) своими руками. Если не брать в расчет то, что понадобится довольно много запчастей, то его собрать достаточно просто. Тем более что для того, чтобы сделать подводное ружье, нужны материалы, которые вполне могут оказаться под рукой. Для этого необходимо иметь пару умелых рук, желание и терпение. Выточка деталей, сборка и тестирование готового ружья займет достаточное количество времени. Поэтому, вооружившись статьей с полным описанием процесса изготовления и терпением, можно создать настоящий шедевр. А главное то, что подводное ружье, своими руками сделанное, будет работать безотказно.
Что понадобится?
Чтобы изделие прослужило довольно долго, надо ответственно подойти к выбору материала, из которого будет впоследствии создаваться пневматическое подводное ружье своими руками. Некоторые запчасти, возможно, окажутся в наличии, а что-то придется купить. Приятной новостью будет то, что тратить большие деньги на самоделку не придётся. Вот список того, что понадобится:
- Проволока ОВС, 65Г или ПК для пружины. Самая подходящая – диаметром не менее двух миллиметров, а длина – 16 м.
- Трубка из дюралюминия. Диаметр должен быть около 15 мм (без учета толщины стенок). Впоследствии из неё будет изготовлен ствол будущего ружья.
- Чтобы сделать рукоятку, надо купить или найти две пластинки, толщиной около сантиметра. Материалом, из которого они будут изготовлены, может быть и дуб, и капрон, и алюминий, и пластик и т. д.
- Для того чтобы сделать гарпун, надо использовать прут из нержавеющего материала. Диаметр – до 10 мм.

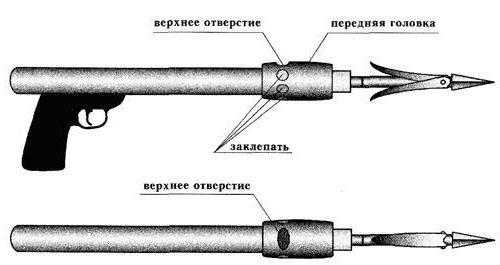

Как уже было написано ранее, вполне реально сделать подводное ружье своими руками. Чертежи можно найти в специализированной литературе (пример на фото ниже). Главное — приложить немного усилий и обратиться к слесарю. С его помощью можно будет сделать детали для спускового механизма более прочными и надежными. И подводная охота ружья, своими руками созданного, станет незабываемой.
Изготовление пружины
Как самой сложной в плане изготовления деталью, ей нужно заняться в первую очередь. Самостоятельно сделать пружину не получится, только с использованием специального оборудования – токарного станка. Пружина навивается из купленной заранее проволоки диаметром до 2-х мм. Чтобы получить требуемую длину шага, первым делом она накручивается виток к витку на пруток диаметром до 6 мм. Затем производится вытягивание, позволяющее установить нужную длину шага в 4.5 мм. После этого производится термическая обработка. Пружину нагревают до 300 градусов, а затем остужают до 20-25 °С. Это нужно для того чтобы предотвратить остаточные деформации. Для того чтобы закрепить пружину в стволе, а также чтобы гарпун закреплялся, а не проваливался, витки на концах нужно раскалить, а затем загнуть так, чтобы они находились перпендикулярно плоскости сечения пружины. Её длина должна быть больше, чем ствол не менее чем на 30 сантиметров. Причина кроется в том, что первый выстрел сократит пружину на 10-15 см.
Изготовление ствола
Для того чтобы сделать ствол, надо взять трубку из дюралюминия (можно использовать лыжную палку). Длина будет напрямую зависеть от глубины и площади водоёма, в котором будет производиться стрельба. В среднем, ствол должен быть около 60-75 см.
Далее беремся за изготовлени. Можно использовать дюралюминиевую палку для лыж. В стволе надо вырезать две щели по обеим сторонам. Они должны составлять около 15 см в длину. Следует знать, что длина этих щелей будет определять конечную мощность и силу боя ружья. Сами отверстия нужны для того, чтобы установить шептало. Чтобы вода не скапливалась внутри ствола, нужно сделать еще одну щель. Далее надо нарезать на обоих концах трубки резьбу и готовую деталь можно отложить.
Чтобы сделать эти детали, придется опять взяться за дюралюминиевую трубку. Из неё производится выточка запчастей необходимых размеров и форм. Далее в заглушке делается отверстие для гарпуна. Соединяя заглушку, надульник и ствол получаем почти готовое изделие. Осталось сделать рукоятку и спусковой механизм.
Как смастерить рукоятку?
Для этого понадобятся заранее припасенные пластины. В них необходимо просверлить отверстие под ствол. При этом надо учитывать его реальный диаметр, для того чтобы вырезать необходимые контуры. Теперь придется взяться за напильник. С его помощью надо сделать бороздку (не глубже 4 мм) для спускового крючка. Затем делаются отверстия под ось шептала, пружины и предохранителя. В конце обе половинки рукоятки соединяются и производится закрепление с помощью двух винтов. Чтобы добиться фиксации и исключить скольжение по всей длине ствола, надо спереди поставить кольцо.
Спусковой механизм
Чтобы сделать спусковой механизм, придется обратиться к слесарю. С его помощью производится закалка шептала. Это необходимо для того чтобы оно не погнулось, не сломалось – другими словами, не деформировалась после первого выстрела. Пружина, как уже было упомянуто ранее, изготаливается тоже слесарем на станке. В принципе, можно обойтись и без его помощи. Но того ружье проживет не очень долгую жизнь. Вообще, можно сказать, что весь механизм сделан слесарем, рыбаку останется только правильно его собрать.
Гарпун. Технология изготовления
Заранее припасенный прутик диаметром в 6 миллиметров нужен для того, чтобы сделать то, чем рыбак будет стрелять. Смастерить его просто. Во-первых, надо соединить прутик со скользящей втулкой. Это нужно для того чтобы закрепить линь. Втулка сделана так, чтобы хвостовик удерживал гарпун, а кольцо из фторопласта играло роль амортизатора. Наконечник довольно прост, но хитёр. Для того чтобы рыбья чешуя разрезалась просто и быстро, надо заточить его в несколько граней. С виду наконечник — это просто флажок. А на нем проволока, для того чтобы рыба не соскочила.
Финишная прямая. Как сделать легкосбрасыватель?

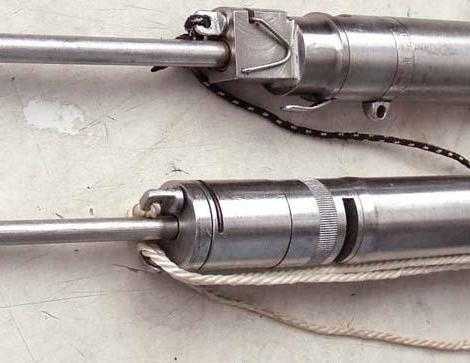

Пластинка из твердого металла крепится к заглушке на стволе. Крепление производится посредством привинчивания легкосбрасывателя к стволу двумя винтами. Когда производится наматывание, линь находится под пластинкой. А в процессе выстрела находящийся в центре ствола прикрепленный к мушке линь быстро и легко разматывается.

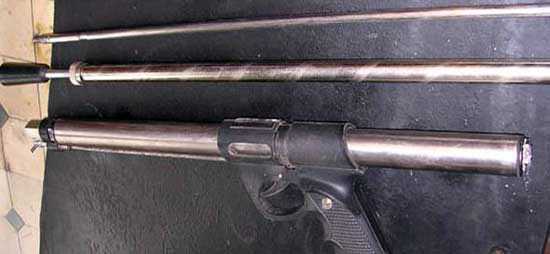

Готовое изделие
Если следовать всем этапам сборки подводного ружья своими руками, то все закончится успешно. Теперь надо испытать его в деле. Чтобы произвести зарядку, надо вставить гарпун в ствол до самого щелчка. После этого останется только нажать на спуск и стрельба начнется. Также следует запомнить, что заряжать и разряжать ружье надо только в воде.
Убойная сила в сочетании с 3-х метровой дальностью поражения могут нанести урон не только рыбе, но и незадачливому рыбаку. Поэтому, для того чтобы не подстрелить кого-нибудь кроме водной живности, следует соблюдать все меры предосторожности для обеспечения безопасности, когда происходит подводная охота. Ружья, своими руками сделанные, — замечательные вещи, но очень опасные.
fb.ru
Пружинное ружье для подводной охоты. Пружинное подводное ружье своими руками
Зимой появляется достаточно свободного времени, которое можно потратить с пользой. К примеру, изготовить ружье для подводной охоты в условиях домашней мастерской. Различается широкий ряд модификаций, которые можно изготовить самостоятельно. В статье будет описано, как сделать пружинное ружье своими руками.
Конструкция пружинных подводных ружей
Устройство выбрасывает гарпун под действием энергии пружины или пружин, которые находятся в сжатом или растянутом состоянии.
В конструкции рукоять расположена приблизительно посередине оружия, что делает его более маневренным и обеспечивает оптимальную балансировку.
Простота модификации обеспечивает высокую степень надежности. Пружинные ружья для подводной охоты отличаются компактностью. В особенности это касается моделей, в которых пружина растягивается, а гарпун при зарядке помещается внутри нее. Рукоять при этом находится близко к стволу. Эти показатели способствуют улучшению меткости.
Преимущества
К преимуществам подобного оружия можно отнести малый вес и точность, что способствует поимке юркой хищной рыбки.
Если сравнить пружинное ружье, основой работы которого является сжатие, с ружьем с тяжами из резины, результат такого сравнения будет явно не в пользу последнего.
У ружья с резиной деталей в два раза больше, чем у пружинного. Мягкие резинки быстро портятся. Быстро двигающиеся детали (тяжи и гарпун из резины) также малоэффективны. По точности боя его не сравнить с пружинным оружием, так как в последнем изделии гарпун находится в длинном стволе, служащем точной направляющей.
Отрицательные стороны изделия
Пружинное ружье обладает высоким уровнем шума при произведении выстрела. В процессе его зарядки пружина издает скрип. С целью снижения нежелательных звуков рекомендуется протирать рукоять тряпкой, смоченной глицерином.
Пружинное подводное ружье своими руками сделать достаточно трудно. Это объясняется тем, что сложно достается нержавейка для изготовления пружины. Также отличается трудоемкостью процесс термической обработки этой детали.
Какие материалы понадобятся?
Для изготовления ружья своими руками потребуются:
- Проволока из металла, диаметр которой составляет 2 мм, а длина — 12-16 м. Проволока станет пружиной.
- Трубка из дюралюминия. Ее внутренний диаметр может изменяться от 12,5 до 13 мм. Трубка станет основой для ствола ружья. Зачастую мастера используют латунь, которая почти не подвержена окислению в воде.
- Для изготовления ствола можно применить обычную палку от лыж.
- Две пластины одинаковой формы из пластика, толщина которых составляет 10-12 мм. Из пластика делается рукоятка ружья. Материалом для нее также может послужить капрон, винипласт, бук, дуб и алюминий.
- Прут из металла, диаметр которого составляет 6-8 мм. Он послужит основой гарпуна. Также можно применить нержавейку или серебрянку.
Для того чтобы изготовить пружинное подводное ружье своими руками, потребуется усидчивость и терпение, так как работа отличается кропотливостью. Процесс потребует достаточно много сил и времени, но результат превзойдет ожидания.
Габариты изделия
Среднестатистическое пружинное ружье, изготовленное дома, может быть длиной не больше 900 мм. Расстояние от зацепа до отверстия должно быть не меньше 75 мм, а масса изделия должна составлять 1,5 кг.
Мощность самодельного устройства
При грамотном соблюдении всех правил можно достичь того, что изделие будет характеризовать достаточно большая сила выстрела для поражения рыбы средней величины и небольшого веса. Радиус действия составлит примерно 3 м.

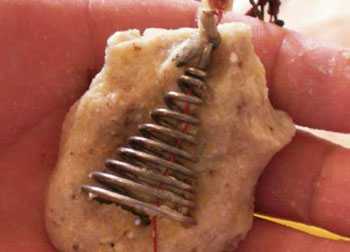

Изготовление пружины
Многие интересуются, как сделать пружинное поршневое ружье своими руками.
Перед обработкой проволоки ее следует накалить до 300 ºС и остудить до комнатной температуры. Такая технология помогает достичь прочности пружины и ее стойкости к искривлению. Пружина раскаляется и подгибается таким образом, чтобы ее концы располагались перпендикулярно оси.
Начинать сборку подводного ружья в домашних условиях следует именно с пружины. Она является самой сложно выполнимой деталью, и для ее изготовления понадобится помощь профессионалов. Деталь изготавливается токарем на станке, затем подвергается термической обработке. На нее наносится покрытие против ржавления.
Диаметр пружины должен составлять 12 мм, а шаг должен быть равен 2 мм. Длина ее зависит от длины ствола. Учитывая, что рабочее усилие пружины направлено на сжатие, ее длина в таком виде должна быть больше ствола на 10 см. После произведения ряда выстрелов пружина укоротится на 1/5. Первоначальная длина берется именно с учетом этой деформации.
Обойма
Обойма является одной из составных частей подводного ружья. Ее основой должна быть латунь, толщина которой составляет 1 мм. На ней с боковых сторон просверливаются отверстия. Их лучше выпилить после изгиба заготовки.
При сборке обоймы понадобится ее припаивание к стволу. Следует подгонять детали по прорезям и отверстиям.
Ствол
Длина ствола должна составлять 600-750 мм. Такая длина оптимальна для проведения охоты в водоемах любого типа.
На обоих концах трубы нарезается резьба. Затем в ней прорезается паз для шептала. Длина его должна составлять 150-170 мм. Такой паз позволит производить регуляцию силу боя ружья обыкновенным передвижением рукояти по стволу. В стволе делаются отверстия для быстрого выхода воды.
Из дюралюминия вытачивается заглушка и надульник. В заглушке просверливается отверстие, в которое затем вставляется гарпун для упрощения перевозки. При готовности ствола можно приступать к изготовлению механизма пуска и рукоятки.

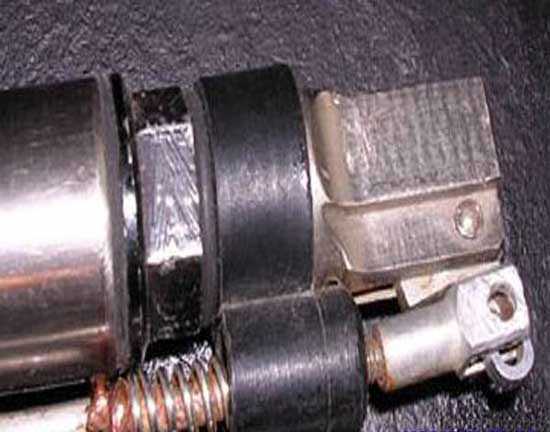

Рукоятка и механизм для пуска
В зажатых тисками пластинах сверлятся отверстия, равные диаметру ствола. Затем на пластине вырезаются контуры рукоятки. На каждой пластинке посредством фрезы или напильника производится выборка под механизм для пуска, глубина которого составляет 3,5 мм.
Обе половины рукояти следует соединить на стволе и прижать винтами. Перед рукоятью на стволе посредством прижимного винта крепится кольцо для упора. Эта манипуляция осуществляется с целью предотвращения скольжения рукояти по стволу. Сборка рукояти ружья завершается установкой пускового механизма.

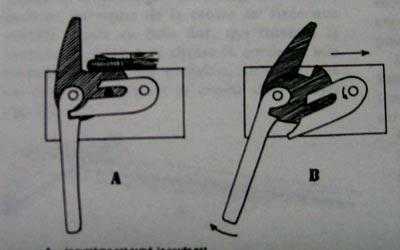

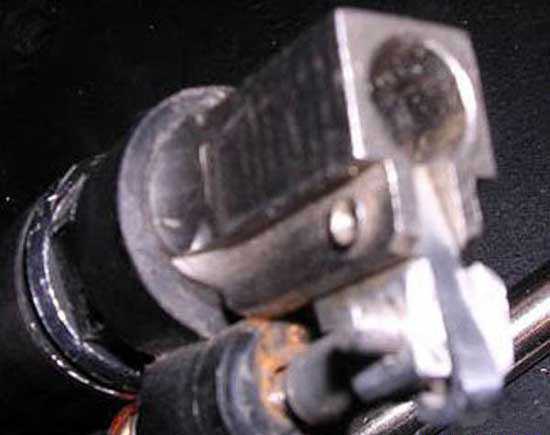

Механизм для спуска включает в себя шептало, предохранитель и пружину. Изготовление этих составляющих не представляет особой сложности и производится на слесарном станке.
Изготовление гарпуна
Гарпун является главной частью оружия. Он выполняется из прочного стального прута. Диаметр его должен составлять 5 мм. На главном конце для установки следует нарезать резьбу М5 и выпилить отверстие для линя и гарпуна. Прут следует подвергнуть закалке в печи. Помимо этого, для гарпуна вытачивается втулка. Лучше применить с этой целью нержавейку.
Гарпун должен обладать диаметром 6-8 мм. По гарпуну скользит втулка, к которой прикрепляется линь. Втулка должна быть уперта в хвостовик. Она амортизирует от кольца из фторопласта. Хвостовик, который фиксирует гарпун, вытачивается в виде цанги.
Наконечник отличается простой исполнения. Дополнительно делается флажок для удержания рыбы.
Наконечник гарпуна должен обладать трехгранной или четырехгранной, но не конусообразной заточкой. Такие стрелы лучше бьют по рыбе и легко режут чешую.
Сбрасыватель лески
Это последняя деталь ружья. Ее можно изготовить из стальной полоски. Готовая пластина крепится к заглушке ствола парой винтов.
Линь при намотке укладывается под пластину. Одновременно ее привязывают к мушке спереди. Во время произведения выстрела линь выходит с легкостью из-под пластинки и разматывается.
Изготовление вкладыша
Вкладыш в конструкции предназначен для закрепления плоских пружин возвратного действия. Как правило, его основой является текстолит. Он приклеивается к обойме, и уже после этого на него клеятся пружины.
Заклепки
Пружинное ружье собирается при помощи заклепок. Их основу должна составлять прочная сталь. Для наматывания гарпунного линя требуется специальный крючок, который делается из латуни или нержавеющей стали. Крючок припаивается к основе ствола. Пружины в предохранителе, как правило, применяются в роли стопора для двух главных положений. Основу составляет сталь, толщина которой составлет 0,5 мм. Обычно используют легированную марки 65 или углеродистую категории У8, У10, У10 А.
Правила безопасности
Пружинное ружье, описание которого было дано в этой статье, следует заряжать только в водоеме. При выходе на берег оружие обязательно разряжают. Выстрел производится в том случае, если хорошо прослеживается цель, а вода отличается чистотой и прозрачностью.
Пользование изделием
Когда все готово, следует заправить гарпун в ствол, чтобы он уперся в упор, затем прижать пружину к шепталу до осуществления щелчка. Шептало направлено вверх, а ствол прижат втулкой. В спусковой момент пружина выполняет движения поступательного характера, а затем возвращается в начальное положение. При нажатии рыболовом на механизм для пуска шептало перемещается в канавку и освобождает место для пружинной втулки. Разжимаясь, пружина способствует выталкиванию гарпуна.
fb.ru
Ружье для подводной охоты своими руками
В наше время, отдых – дорогое удовольствие, даже если вы решили просто съездить на рыбалку, удочки и снасти обойдутся Вам в кругленькую сумму, что уж говорить о ружье для подводного плавания.
Поэтому, сегодня мы поговорим о том, как сэкономить ваши средства и изготовить подводное ружье своими руками. Конструкция, которую мы Вам представим, достаточно проста, имеет легкий вес и довольно таки большой силой удара.
1 — гарпун, 2 — втулка, 3 — винт М3, 4 — ствол, 5 — поршень, 6 — боевая пружина, 7 — обойма, 8 — втулка, 9 — винт М3, 10 — крючок, 11 — вкладыш, 12 — пружина предохранителя, 13 — пружина шептала, 14 — шептало, 15 — предохранитель, 16 — спусковой крючок, 17 — ось тяги намотки линя, 18 — ручка, 19 — тяга намотки линя.
Рассмотрим основные детали и этапы изготовления:
1. Начнем пожалуй со ствола, т.к. в нем располагается основной механизм. Ствол ружья представляет собой трубу диаметром 12 мм и толщиной стенки 1мм из латуни или нержавеющей стали, по всей поверхности которой, для свободного прохода воды при выстреле и заряде, просверливаем отверстия ф 4-5 мм с шагом примерно 10 мм.
3. Саму пружину навиваем из проволоки ОВС ф1,6 мм на стержень ф6 мм виток к витку, а затем растягиваем, получая шаг 4,5 мм. Затем, для снятия остаточной деформации, производим низкотемпературный отпуск, нагревая боевую пружину до температуры около 300 градусов. Это можно сделать с помощью баллончика с газом и насадки-горелки или, в крайнем случае, можно нагреть в духовке. Концевые витки, раскалив, подгибаем перпендикулярно оси.
4. Поршень делаем из нержавеющей стали или дюралюминия.
Кликните по картинке чтобы увеличить
5. Гарпун изготавливаем из стального прутка ф5 мм, нарезаем, на одном конце резьбу и сверлим отверстие для линя. Затем гарпун подвергаем закалке. Крепится в стволе гарпун второй втулкой-направляющей.
6. Из латуни или нержавеющей стали выпиливаем крючок, для накручивания линя с гарпуна, и припаиваем к концу ствола.
7.Обойму для ствола вырезаем из миллиметрового листа стали или латуни. На боковых поверхностях выпиливаем отверстия и припаиваем прорезью к стволу.
8. Для крепления плоских возвратных пружин к обойме используем текстолитовый вкладыш, который крепим к при помощи заклепок или гвоздей к обойме, а сами пружины приклепываем к вкладышу.
9. Чтобы зафиксировать предохранитель в двух рабочих положениях, ставим пружины предохранителя, из стальной ленты 65Г или У10А толщиной 0,5 мм. Пружины к обойме крепим с помощью винтов или заклепок.
10. Для намотки линя используем тягу из стальной проволоки ф2 мм, один конец которой сгибаем в кольцо. При помощи этого крючка тягу крепим к спусковому крючку.

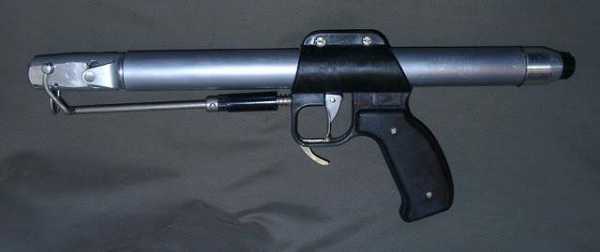

Готовое самодельное ружья для подводной охоты:
