Как работает глушитель для оружия – Глушитель для оружия: устройство, описание и принцип работы

Глушитель для оружия: устройство, описание и принцип работы

Вопросы маскировки практически всегда в какой-то мере являются важными. Неважно, о чем идет речь – о войне или простой охоте. Это необходимо, для того чтобы получить определенное преимущество. Важным в этом плане является вопрос уменьшения шума. И в его рамках давайте рассмотрим, как работает глушитель для оружия.

Причины

Чтобы бороться со звуком выстрела, необходимо понять, что является его источником. Обычно это:

1. Звук срабатывания механизма оружия. Это может быть лязг затвора, удар бойка по капсюлю и тому подобное. Например, на открытой местности в тихую ночь металлические части механизма автомата Калашникова можно отчетливо слышать на расстоянии до пятидесяти метров. Поэтому, когда необходимо сделать один полностью бесшумный выстрел, то используют однозарядное оружие.
2. Звук, который создает воздух, что находится в стволе перед выстрелом. Он вытесняется пулей и пороховыми газами. Это особенно актуально в момент их выхода из ствола. Пороховые газы в большинстве своем двигаются вслед за пулей. Но часть из них может прорывать в зазор между боеприпасом и стволом, или вообще в существующие щели, как в револьверах. Для борьбы с первым вариантом и создаются глушители.
3. Акустическая ударная волна, которая формируется за пулей. Это происходит тогда, когда скорость движения боеприпаса больше, чем у звука (330 метров в секунду). Физически это явление объясняется тем, что пуля, когда проходит через воздух, создает волны подобные тем, что можно наблюдать на воде. Их громкость не большая, если они двигаются быстрее снаряда. Но если скорость звука превышается, то пуля как-бы копит энергию волны, которая следует за нею. Поэтому для человеческого уха она слышится как удар, подобный грому при грозе. Избавиться от этого можно, только уменьшив скорость пули. Это достигается с помощью укорачивания ствола оружия или путем использования специальных патронов с небольшим зарядом пороха.
4. Звук удара снаряда о цель.

Принцип работы

Теперь, когда мы знаем причины звука, давайте разберем, как устроен глушитель для оружия. Основная задача этого приспособления – понижать температуру и давление пороховых газов. Для этого необходимо сделать, чтобы у них была возможность расшириться еще до того, как они вступят в контакт с атмосферным воздухом. Именно для этого в глушителе и необходимы камеры. В каждой из них пороховые газы последовательно теряют энергию. Это ведет к одной закономерности. С ростом числа камер становится меньше разность давлений наружного воздуха и выходящего газа. Закономерный результат – звук ослабевает. Но это верно лишь относительно к тем, которые идут за пулей. Часть газов, как было сказано ранее, ее опережает. Поскольку диаметр отверстий больше размера снаряда, то часть из них по-прежнему будет истекать из глушителя с превышением скорости звука. То есть будет создаваться баллистическая ударная волна. Чтобы отсечь и замедлить газы, вместо диафрагм с отверстиями часто используют мембраны из упругого материала, в которых есть щели. Они позволяют пропустить пулю и затем снова смыкаются. Как альтернатива – устанавливают глухие прокладки, которые называются обтюраторами.

Простейшая конструкция

Итак, мы уже в общих чертах разобрали устройство глушителя для огнестрельного оружия. Сложно ли с этими знаниями сделать простейшую конструкцию? На первый взгляд может показаться, что предоставленной информации недостаточно. Но возьмем обычную пластиковую бутылку и примотаем ее изолентой к стволу. В момент выстрела пороховые газы занимают ее внутреннее пространство. Тогда как пуля, пробив донышко, вылетает наружу. Несмотря на снижение точности стрельбы и громоздкость, использование подобного глушителя для мелкокалиберных патронов делает их звук не громче, нежели треск от сломанной пластиковой линейки.

О разнообразии конструкций

Глушители исполняются в множестве различных вариантов. Все они по-своему решают вопросы снижения давления и температуры пороховых газов. Например, рассмотрим «Брамит», который использовался для трехлинейной винтовки. Он выполнен в виде цилиндра, диаметр которого составляет 32 миллиметра. Длина – 140 мм. Внутри конструкция предусматривает разделение на две камеры. Каждая их них заканчивается обтюратором. Это цилиндрическая прокладка, выполненная из мягкой резины, у которой толщина 15 мм. В первой камере присутствует отсекатель. Чтобы стравливались пороховые газы, в стенках просверлено два отверстия. Их диаметр составляет около одного миллиметра. Когда вылетает пуля, она поочередно пробивает два обтюратора и покидает прибор. Пороховые газы, расширяясь в первой камере, теряют давление. Они медленно через боковые отверстия стравливаются наружу. Часть из них, которые прорвались сквозь первый обтюратор, проходят подобный процесс и во второй камере. Такой глушитель на нарезное оружие гасит звук выстрела.

Еще одна конструкция

Следует привести еще один довольно типичный образец исполнения глушителя – отечественный прибор бесшумной стрельбы, также известный как ПБС. Он может быть навинчен на дульную часть ствола автоматов «семейства Калашниковых». Как устроен этот образец? На определенном расстоянии перед дулом находится толстая резиновая шайба. Опережающие газы в ней задерживаются. Затем через специальные каналы они направляются в расширительную камеру. Оттуда они уже плавно начинают вытекать в воздух. Когда пуля пронзает шайбу, то основная часть газов будет следовать за нею. Но последовательно проходя через расширительные камеры, они будут вырываться в атмосферу, постепенно теряя значительную часть своей энергии. Использование ПБС позволяет снижать громкость выстрелов в 20 раз. Поэтому, на расстоянии уже в 200 метров услышать АКМ очень сложно. К тому же, прибор бесшумной стрельбы довольно живуч – его хватает до двухсот выстрелов. Для специального оружия это вполне приемлемый результат. Недостаток данной конструкции – старение резины.

Как развивается и совершенствует конструкция?

Один из популярных вариантов – это наращивание числа камер, а также усложнение конфигурации. Следует отметить, что громоздкий корпус глушителя для оружия часто закрывает обычные прицельные приспособления. Поэтому практикуется его расположение эксцентрично. То есть ось прибора находится ниже ствола. Но при этом необходимо поддерживать ровный канал для прохождения пули. Ведь даже если произойдет легкое касание, то это резко снизит кучность огня.

Улучшения конструкции

Часто плоские перегородки расширительных камер заменяют выпуклыми. В таком случае они становятся конусообразными или принимают любую другую форму, которая позволяет отклонить поток пороховых газов к периферийной части глушителя. Это не дает возможность совершить обгон пули. Подобный эффект помогает достичь и винтообразная перегородка, которая проходит по всей длине устройства. Иногда расширительные камеры могут частично заполнить теплопоглощающим материалом. В такой роли выступает мелкая алюминиевая сетка, стружка или медная проволока. Но такие наполнители поддаются очистке от порохового нагара с определенными сложностями. Их приходится периодически менять. На эффективность глушения сильное влияние оказывает и материал перегородок. К примеру, если стальные заменить на алюминиевые, то это даст более заметное снижение громкости. Но при частой стрельбе резко уменьшается работоспособность прибора. Так, если с его использованием сделать подряд десяток-второй выстрелов, то бесшумное оружие превратится в самое обычное. Поэтому необходимо стрелять одиночными. Да и между ними делать большие паузы, чтобы дать конструкции время остыть.

А что с гладкоствольным оружием?

Можно ли предпринять что-то с ним? Ведь разговор до сих пор велся о нарезном оружии. Можно ли нацепить глушитель на дробовик? Начать здесь следует с матчасти. В первую очередь необходимо учитывать, что из гладкоствольного оружия могут стрелять не только пулями, но и картечью, и дробью. Которые, как известно, в определенной мере отклоняются от траектории полета. Не очень сильно, но такое есть. Поэтому, глушитель приходится увеличить. К тому же звук не очень сильно подавляется. Примерно до 2/3 от максимального уровня. Это относительно комфортный показатель, позволяющий стрелять в закрытом тире/маленьком капонире, не используя дополнительную защиту органов слуха. Глушитель гладкоствольного оружия является не таким эффективным прибором, как те, что предназначены для нарезного. Кстати, не следует думать, что они являются взаимозаменяемыми. Если глушитель от нарезного оружия попробовать использовать для гладкоствольного при стрельбе дробью, то его, скорее всего, разорвет или же будет другое неприятное повреждение.

Заключение

Вот и рассмотрено в общих чертах устройство глушителя для оружия. Следует отметить, что иногда к приборам относятся довольно оригинально. Так, практикуется предварительное смачивание водой. Используется совсем не много жидкости – в количестве столовой ложки. Но она позволяет охлаждать глушитель благодаря испарению воды. В данном случае используется принцип работы фреона в холодильнике. Также предлагают довольно интересные конструкторские решения.

truehunter.ru

Кто придумал глушитель для оружия и история его развития — ОхотаТовар



Когда и кем был изобретен глушитель для оружия

Немного об истории развития глушител

Современные приборы бесшумной беспламенной стрельбы



В наше время оружейный глушитель является достаточно популярным аксессуаром. Его используют не только военные, но и спортсмены, охотники, да и просто любители стрельбы. За свою более чем вековую историю он изменялся и усовершенствовался множество раз. Сейчас насчитывается около 10 основных конфигураций, кроме этого любой производитель старается сделать свою продукцию лучше и качественнее чем у конкурента, постоянно усовершенствуя строение и используя новые материалы. Одними из лучших на данный момент считаются саундмодераторы Ase-Utra. Этого удалось достичь благодаря использованию CNC-технологий в производстве.

Когда и кем был изобретен глушитель для оружия

История создания глушителя звука выстрела берет свое начало еще в конце XIX ст. Впервые, попытки создать приспособление, которое, хотя бы частично, заглушало звук выстрела, были сделаны спустя несколько лет после начала использования «бездымного» пороха. Так как теперь «видимость» выстрела была уменьшена, возникла необходимость избавится и от звука.

Первые глушители патентовали практически одновременно разные ученые и оружейники:

• 20 марта 1894 года – патент зарегистрировал швейцарец Кристоф Эппли

• в 1898, еще один, был получен французским полковником Гумбертом, он предложил использовать шариковый надульный клапан



• следующими стали датчане Дж. Борренсен и С. Сигбъернсен, в 1899 году, свой многокамерный глушитель они запатентовали 10 февраля

• еще одним, в этой гонке, стал Э.Тирлер, свой вариант он запатентовал в 1911 году.

Но ни один из них не получил широкого распространения. Первый же прибор бесшумной стрельбы, который стали массово выпускать, был сконструирован отцом и сыном Х.С. Максим и Х.П.Максим. Именно они начиная с 1908 года, ежегодно выпускали усовершенствованные модели. А с 1910 года началось массовое производство.

Немного об истории развития глушителя

В России вопросом создания подобного прибора занимался А. Эртель, впервые запатентовавший свои разработки в 1916 году. Но так жа как и более ранние варианты он не вызвал большого интереса и ажиотажа. Хотя причиной могло послужить и то, что разработки были ориентированы преимущественно на артиллерийское оружие. Позже, в СССР, разработкой глушителей занимались Маркевич, Гуревич, Короленко. Самыми известными стали братья Митины – ими был создан «Брамит». Этот прибор использовался на карабинах «Маузер» 98к и других популярных моделях того времени.



Широкое распространение ПБС получили в 20-х годах XX ст. И произошло это не благодаря военным, для которых собственно они и создавались, а благодаря охотникам, которые раньше всех осознали все плюсы тихой стрельбы. Некоторые охотничьи карабины, вполне легально оснащались глушителями.

Но, как говорится, «недолго музыка играла», буквально через какой-то десяток лет, саундмодераторы для оружия стали запрещены для использования простыми гражданами. А все из-за того, что популярными они стали не только среди охотников, но и среди криминалитета. Именно поэтому с середины 30-х годов XX ст.их использование стало строго ограниченным определенной категорией граждан: военными, спец. службами, а также представителями специализированных формирований.

Современные приборы бесшумной беспламенной стрельбы

В наше время, запрет на использование глушителя во время охоты или спортивной стрельбы, отменен в многих странах, что приводит к повышению интереса к новый моделям. Производители стараются создать такой ПБС, чтобы он максимально снижал звук выстрела, как можно меньше влияя при этом на скорость, точность и кучность стрельбы. Отличными вариантами для многих стрелков являются глушители A-Tec. Эта компания производит различные модельные линейки саундмодераторов идеально подходящие, как для военных, так и для охранных служб или охотников.

В любом случае если вы решили прикупить себе подобный оружейный аксессуар, для начала выясните легально ли его свободное использование и как при необходимости получить разрешение. И только после этого приступайте к выбору и покупке.

ohota-tovar.com.ua

Какой глушитель лучше выбрать для оружия? Принцип действия и виды

Одним из самых существенных недостатков огнестрельного оружия является громкий звук выстрела. Чтобы снизить его уровень, сегодня применяются специальные приборы различной конструкции – глушители, которые также имеют другое название – «прибор бесшумной стрельбы» – «ПБС». Глушитель представляет собой механическое устройство, которое устанавливается или располагается на стволе стрелкового оружия, и ослабляет звук выстрела, а также скрывает пламя пороховых газов – вспышку, что очень важно в темное время суток. Таким образом, стрелка, который использует глушитель, становится очень трудно обнаружить, особенно если он хорошо замаскирован и находится на дальних дистанциях от цели. В случае промаха это позволяет сделать повторный выстрел либо поразить не одну, а несколько целей из состава группы.

Глушители используются в основном для нарезного оружия – пистолетов, пулеметов, винтовок. На гладкоствольные ружья редко устанавливаются глушители. Это продиктовано сложностью реализации конструкции приборов, которые могли бы устранить шум от такого вида оружия. Существуют серийно выпускаемые глушители для дробовиков американского производства, которые снижают звук выстрела до 137 дБ. Их недостатками является внушительный вес – около 900 г и высокая стоимость. Самым существенным минусом всех оружейных глушителей является их небольшой рабочий ресурс. Например, в АКМ он составляет до 200 выстрелов.

История глушителей для оружия

Первый глушитель механического типа высокой эффективности был предложен французским полковником Гумбертом в 1898-м году. Спустя год датские конструкторы Борренсен и Сигбьернсен стали владельцами патента на многокамерный прибор бесшумной стрельбы. Первыми оружейными глушителями, которые имели коммерчески успех, стали устройства изобретателя знаменитого пулемета «Максим» и его сына. Разные версии приборов были запатентованы в 1908–1910-м году, после чего самые совершенные глушители начали выпускаться в промышленных масштабах. В Первую мировую войну эти устройства по большому счету не применялись из-за особенностей ведения боя.

Во времена Второй мировой войны спрос на глушители сильно возрос – тактика боевых действий значительно изменилась. Все воюющие страны начали использовать бесшумное оружие, которое стало необходимым для совершения диверсионных операций. После начала «холодной войны» значительно возросла деятельность служб разведки и сил специальных операций, которые часто начали оснащаться пистолетами с глушителями. В локальных конфликтах и войнах с широкими и партизанскими военными действиями сильно возросла роль мобильных боевых групп и снайперов. Для обеспечения эффективных действий потребовалась разработка множества видов бесшумного оружия и как следствие – использования дульных глушителей. Сегодня этими приборами также оснащаются службы охраны правопорядка.

Почему звук выстрела настолько громкий

Чтобы узнать, как устроен глушитель пистолета и другого стрелкового оружия, следует для начала рассмотреть источники звука, который появляется при выстреле. Самым мощным источником шума являются пороховые газы. Во время выстрела происходит воспламенение пороха, в гильзе возрастает давление, и газы выдавливают пулю. При этом продолжается процесс горения пороха, из ствола вылетает пуля и воспламенившиеся газы. В этот момент происходит мгновенное уравнивание давления газов и атмосферного давления, уровень которых сильно отличается. В результате и создается громкий звук выстрела.

Вторым значительным источником шума выстрела является звук полета пули. При этом большое значение имеет скорость полета пули. В случае если она выше скорости звука, значительно возрастает уровень шума выстрела. Пуля, которая опережает скорость звука, образует воздушные колебания, которые расходятся от источника волн – пули – и образуют так называемый конус Маха. Для того, чтобы устранить эту проблему и сделать подавление шума выстрела более эффективным, помимо глушителя используют различные способы снижения скорости полета пули к дозвуковому уровню. Это могут быть специальные ослабленные патроны, с которыми пуля развивает скорость 195–270 м/с, также для этой цели в оружии могут применять специальный укороченный ствол. Как правило, дозвуковую скорость развивают пули, которые используются в оружии спецназа.

Виды глушителей

Принцип устройства глушителей для оружия основан на необходимости снижения уровня давления пороховых газов в момент их вылета до уровня атмосферного давления, либо их равномерного увеличения при столкновении с окружающей атмосферной средой. В зависимости от типа установки различают устанавливаемые и интегрированные глушители. В первом случае устройства подавления звука могут быть совместимы с различными видами оружия. Современные глушители устанавливаются на ствол с помощью специальной резьбы либо быстросъемного крепления. Приборы интегрированного типа являются неотъемлемой частью ствола. Такие устройства более эффективны, в этом случае применяется комплексный подход с одновременной разработкой оружия, глушителя и патрона.

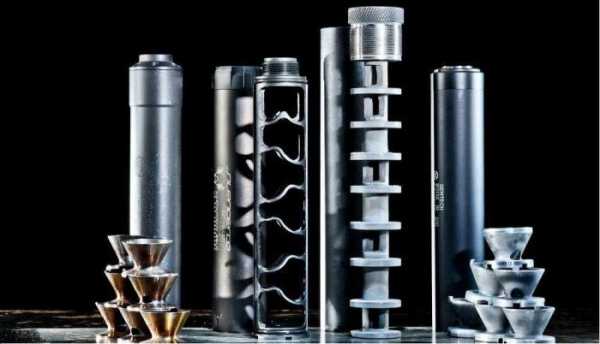

Современные глушители для оружия могут значительно отличаться по конструкции. Весьма хорошие результаты показывают двухкамерные эксцентричные  приборы, объем которых близок к объему пороховых газов. Эти глушители долговечны, но вместе с тем и весьма габаритны. Многие глушители построены по многокамерному принципу с выполненными из металла перегородками. Существуют и однокамерные модели со сферической передней стенкой, которая отражает газы и задерживает их в камере глушителя. Очень эффективны приборы с завихрением и разбиением пороховых газов. Для снижения шума выстрела в них предусмотрены перегородки особой формы либо спиралевидные ленты. Самые простые приборы бесшумной стрельбы – одноразовые глушители с обтюрацией.

Насколько глушитель устраняет шум

Чтобы узнать насколько глушитель снижает шум выстрела, можно в качестве примера привести прибор бесшумной стрельбы на АКМ или АК-74. С ним уровень звука уменьшается в 20 раз. Модель АКМ 7,62 мм с ПБС-1 при выстреле выдают не больший шум, чем спортивная винтовка калибра 5,6 мм, который не слышен с 200 метров.

Громкость выстрела из винтовки под патрон .22 LR находится на уровне около 135 дБ, из пистолета калибров 9 mm Luger и .45 Auto — на уровне 155–160 дБ. Выстрел из винтовки AR-15 калибра .223 Rem создает уровень звукового давления в 165 дБ. При 160 дБ возможен шок и разрыв барабанной перепонки, при 120 дБ наступает болевой порог. Для сравнения – 80 дБ создает громкий будильник, 60 дБ соответствует обычному разговору.

Самые эффективные современные надульные глушители уменьшают уровень звукового давления при использовании патрона кольцевого воспламенения (.22 LR) приблизительно на 35–40 дБ, в случаях с более мощными пистолетными и винтовочными патронами центрального боя, в том числе «магнумами», – примерно на 30–35 дБ. Достичь абсолютного отсутствия звука при выстреле невозможно хотя бы из-за работы металлических частей механизмов стрелкового оружия. В целом снижение звука во многом зависит и от типа глушителя, и от конкретного оружия, и от патронов.

www.guns.ua

Прозрачные «глушители» засняли рапидом

SmarterEveryDay / YouTube

Канал SmarterEveryDay на YouTube совместно с американской компанией Soteria Suppressors сделал ускоренную съемку работы приборов бесшумной беспламенной стрельбы, специально изготовленных с прозрачными корпусами. Видео показывает три разных конструкции «глушителей» для винтовки калибра .308 Winchester.

В стрелковом оружии, начальная скорость пули у которого не превышает скорости звука, звук выстрела создается преимущественно пороховыми газами. Во время выстрела пороховой заряд в патроне быстро сгорает, а образующиеся пороховые газы толкают пулю по каналу ствола. При этом в стволе образуется высокое давление. После того, как пуля покидает ствол, газы высвобождаются, а давление резко выравнивается.

«Глушитель» представляет собой устройство, закрепляемое на стволе стрелкового оружия (иногда оно является частью конструкции), которое должно существенно ослаблять звук выстрела и скрывать пламя пороховых газов. В своем большинстве «глушители» собираются из нескольких деталей: цилиндрического корпуса с креплением к стволу и внутренней вставки, образующей камеры.

При выстреле пороховые газы толкают пулю по каналу ствола, после чего она попадает в центральный канал глушителя, а затем покидает его. Пороховые же газы, следуя за пулей, в «глушителе» расширяются и заполняют камеры, где охлаждаются и теряют энергию. Затем вслед за пулей остывшие пороховые газы с существенно меньшей скоростью покидают «глушитель».

Следует отметить, что не существует прибора бесшумной беспламенной стрельбы, способного полностью погасить звук выстрела, хотя некоторые такие устройства позволяют сделать его существенно тише звука работающей во время выстрела автоматики оружия. Например, звук автоматики самозарядной винтовки ВСС, более известной как «Винторез», при выстреле слышен лучше, чем сам звук выстрела.

На стрелковом оружии, начальная скорость пули в котором превышает скорость звука, «глушители» не применяются из-за своей бесполезности. В таком оружии существенная доля звука выстрела приходится не на пороховые газы, а на ударные волны, образующиеся на пуле в полете. Сверхзвуковую скорость при выстреле имеют, например, пули снайперской винтовки СВД.

Стрельбу из винтовки калибра .308 SmarterEveryDay заснял с помощью специальной камеры с частотой 110 тысяч кадров в секунду. Для установки на оружие использовались «глушители» с акриловым корпусом, который после выстрела срывало или вовсе разбивало, поскольку такой материал не выдерживает большие нагрузки.

Несмотря на то, что для эксперимента использовались приборы бесшумной беспламенной стрельбы трех разных конструкций, внутреннее их оснащение во всех случаях выполняло одну и ту же роль — дать пространство для расширения пороховых газов и их охлаждения. При долгой стрельбе «глушитель» сильно нагревается и начинает хуже гасить звук выстрела.

В июне текущего года американская компания Magpul запатентовала тепловую защиту для «глушителей», которая может потребоваться стрелкам при ведении длительного огня, например, во время соревнований. Запатентованное американцами приспособление может быть установлено на любой тип прибора бесшумной беспламенной стрельбы для стрелкового оружия.

Согласно патенту, тепловая защита представляет собой два металлических кольца с «ушками» и хомутами, две теплоизоляционные прокладки и кожух, окрашенный термостойкой краской. Кольца должны быть закреплены по сторонам «глушителя», после чего в «ушки» устанавливаются теплоизоляционные прокладки. Поверх всей этой конструкции ставится кожух.

Василий Сычёв

nplus1.ru

Как выбрать глушитель для оружия, устройство ПБС и саундмодераторов

Обзор от партнеров из Охота-товар

В наше время оружейные глушители используют не только армии, охранные службы и спецвойска. все чаще подобные приборы можно увидеть у спортсменов, охотников да и простых любителей «пострелять по банкам». Несмотря на то что использование глушителей рядовыми гражданами запрещено, это распространяется только на приспособления для огнестрельного оружия. С пневматикой все немного по другому – для нее придумали саундмодераторы. Принцип работы схож, строение тоже, но существуют некоторые отличия.

Глушители звука выстрела – зачем они нужны и какими бывают?

С каждым годом глушители для оружия набирают все большую популярность среди гражданского населения. Долгое время они были доступны исключительно для военных, спецслужб и охранных агентств. Позже их стали использовать в спортивной стрельбе, а в некоторых странах даже на охоте.

Основной задачей глушителя является сокрытие как самого выстрела, так и места откуда он был произведен. Для достижения этой цель в первую очередь необходимо максимально снизить звук, слышимый на дальних расстояниях.

В нашей стране, да и в соседних также, условно считается что глушители предназначены для огнестрельного, а саундмодераторы – для пневматического оружия.

Источники звука и что можно заглушить?

Звук слышимый после выстрела, имеет три источника:

• Первый – удар, друг о друга, движимых частей оружия, этот звук не такой громкий и рассеивается на достаточно близком расстоянии.
• Второй – ударная волна, возникающая при выходе пули из дула, в основном появляется если начальная скорость пули превышает скорость звука, и чем она выше тем громче звук от ударной волны.
• Третий – газы, выходящих из ствола. Именно они при расширении и издают громкий звук слышимый на очень дальнем расстоянии.

И заглушить можно только звук от расширения газов. Для этого и предназначены глушители на огнестрельное оружие и саундмодераторы на пневматику.

Принцип работы глушителя

Работа всех глушителей заключается в максимальном снижении скорости и охлаждении пороховых газов в огнестрельном оружии, а также снижении давления воздуха в пневматике.

В глушителях для огнестрельного оружия достигается это за счет наличия нескольких камер или теплопоглощающих материалов. В камерах газы завихряются, тем самым снижается их скорость. Следственно и энергия, выделяемая при выходе пули из ствола. Использование теплопоглощающих веществ позволяет достичь того же эффекта, только другим способом – снижая температуру газов. Существуют модели, в которых объединены оба варианта: и камеры, и теплопоглощение.

А вот саундмодераторы для пневматики не заглушают, а всего лишь меняют тональность звука. В них используются несколько камер, но вместо теплопоглощающих материалов – звукопоглощающие. Тем самым звук рассеивается полностью на более близких расстояниях.

Немного из истории

Впервые, необходимость использовать глушитель для оружия, возникла после начала применения «бездымных» порохов, в конце XIX века. Первый зарегистрированный патент на производство подобного прибора был получен 20 марта 1894 года, швейцарцем Кристофом Эппли. В тоже время разработками занимались и другие ученые в разных уголках мира. Так в 1898 свой вариант глушителя запатентовал француз Гумберт, а в 1899 – датчане Дж. Борренсен и С. Сигбъернсе.

Но самыми известными и первыми получившими широкое распространение и имевшими массовый выпуск стали глушители сконструированные отцом и сыном Х.С. Максим и Х.П.Максим. Именно их разработки дали толчок дальнейшему развитию и производству данного прибора.

В современном мире одними из лидеров в производстве ПБС, как для огнестрельного, так и для пневматического оружия являются A-Tec и Ase Utra, которые мы и рекомендуем всем покупателям Охота-товар. Мы продали уже не один десяток моделей от этих производителей и жалоб на качество еще не поступало.

Типы оружейных глушителей

Все глушители и саундмодераторы делятся на два основных вида – это интегрированные (являются частью ствола) и тактические (присоединяются к краю ствола с помощью резьбы или другого крепления).

Тактических глушителей также существует несколько видов:

• простейший (цилиндрическая расширительная камера, с соединительной гайкой и щелью с резиновой мембраной)
• с обтюрацией (расширительная камера и две резиновые или эбонитовые пробки-обтюраторы с распорной втулкой)
• двухкамерный эксцентрический (камера с перегородкой)
• с теплопоглащением (поглощение тепла с помощью медной или латунной проволоки, или же алюминиевой стружки)
• многокамерный – (в отличии от простейших имеет несколько камер с перегородками)
• с разбиением потока – (состоит из втулки с перфорацией и винтовой спирали разбиения потока)

И напоследок…

Не стоит забывать, что использование глушителей гражданским населением строго запрещено законом. Саундмодераторы для пневматики находятся в свободном доступе. Если вы являетесь счастливым обладателем пневматической винтовки или пистолета, и хотите провести свободное время попрактиковавшись в стрельбе, не нервируя при этом окружающих – купите его себе.

Выбирая саундмодератор следует обратить внимание на калибр, марку, модель оружия, тип крепления к стволу, размер (длину) и тип строения ПББС. Главное отдавайте предпочтение известным и надежным производителям. Лучше один раз заплатить больше за качественный товар, чем потом покупать еще один.

Подробнее о том какими бывают глушители, как они работают и можно ли сэкономить сделав его самостоятельно читайте в расширенной статье в блоге Охота-товар: http://ohota-tovar.com.ua/blog-ohotnika/kak-sdelat-glushitel-dlia-oruzhiia-svoimi-rukami

www.guns.ua

Как работает глушитель шума выстрела: conymac — LiveJournal

Первые глушители, а правильно их называть устройства для подавления шума выстрела, появились еще в конце девятнадцатого века, вслед за изобретением бездымного пороха. Первый патент на устройство такого рода был выдан в 1899 году. В начале 20 века было открыто первое серийное производство глушителей.

Первыми устройства для снижения шума выстрела оценили отнюдь не спецслужбы, а охотники. Бесшумность давала возможность при промахе по зверю не спугнуть дичь, и тем увеличивались шансы на повторный выстрел. Чуть позже к ним присоединился и преступный мир. Достаточно скоро во многих странах ввели законодательные ограничения на продажу и обладание такими устройствами.

Сами по себе глушители, как инженерные устройства, весьма интересны. Прежде чем рассматривать принципы их действия, разберемся, что именно мы слышим, когда слышим звук выстрела.

1. Самая, как правило, громкая составляющая звука выстрела это взрыв порохового заряда в патроне. Это так называемая дульная волна, которая следует за пулей вместе с пороховыми газами. Температура и давление пороховых газов на выходе из ствола намного превосходят эти параметры окружающего воздуха. Мгновенно расширяясь при выходе, они и производят этот грохот. Глушитель должен погасить дульную волну: снизить давление и температуру пороховых газов перед их выходом в окружающее пространство.

2. Звук самой пули — ударная баллистическая волна, движущаяся вместе с пулей в случае, если ее скорость превышает скорость звука (330 м/с). Такой скоростью вылета пули обладают большинство современных пистолетов и практически все винтовки. Убрать эту составляющую возможно, лишь снизив скорость вылета пули до величины, меньшей скорости звука. В пистолетах это достигается уменьшением длины ствола (либо с тем же эффектом добавление отверстийдля выхода пороховых газов. В винтовках возможен лишь путь использования специальных боеприпасов с уменьшенным действием (так называемых «дозвуковых патронов»)

3. Звук, издаваемый воздухом, вытесненным из ствола пулей и пороховыми газами, вырвавшимися в зазоры между пулей и стволом.

4. Механические звуки, издаваемые движущимися частями оружия — удар бойка по капсулю, лязг механизма перезаряжения и т.п. Эти звуки невозможно убрать механическими устройствами. Возможно только конструктивное изменение оружия, в частности, использования неавтоматических образцов.

В этой статье мы будем рассматривать способы борьбы с первой составляющей — дульной волной.

Самое простое устройство для глушения звука выстрела представляет собой надульную насадки на стандартное оружие, содержащую одну или несколько расширительных камер, разделенных поперечными диафрагмами. Такими были первые глушители, они и стали наиболее распространенными. Действие большинства из них основано на расширении пороховых газов до выхода в атмосферу, что ведет к уменьшению давления потока газов, а значит к снижению громкости выстрела.
Пороховые газы, двигаются вслед за пулей, последовательно расширяясь и охлаждаясь в камерах глушителя, в которых постепенно теряют свою энергию. Такой глушитель одновременно играет роль пламегасителя.

Простейший надульный глушитель

1-резиновая мембрана с щелью

2-расширительная камера

3-соединительная гайка

Газы перед тем, как очутиться в атмосфере, расширяются в камере глушителя. При этом падают их давление и температура. Теоретически газы должны вытекать из корпуса глушителя исключительно после пули, однако в реальности это происходит раньше, когда давление снизилось еще недостаточно. Это снижает эффективность работы глушителя.

Считается, что с увеличением количества камер повышается и эффективность глушения. Однако часть пороховых газов всегда опережают пулю и так как диаметр отверстий в поперечных перегородках больше диаметра пули, часть газов истекает из глушителя со сверхзвуковой скоростью, что несколько снижает эффективность данных устройств. Такие глушители расположены вокруг ствола или крепятся к его дульной части.

Двухкамерный эксцентрический глушитель

1-камера

2-перегородка

Многокамерный глушитель

1-камера
2-перегородка

Эффективность глушителя повышается если камеры разделяются сплошными перегородками из пробки, кожи, пластика, резины или даже плотного картона, тоже с отверстиями, соосными стволу. Чтобы газы не успели обогнать пулю, эти отверстия могут прикрываться глухими мембранами (пробками). Но на их пробивание уйдет дополнительная энергия — в результате скорость пули снизится и ухудшится кучность огня. Мембраны быстро изнашиваются (многие, фактически, одноразовые), поэтому оружие с таким глушителем применяется лишь для огня одиночными выстрелами.

Энергия истекающих газов может быть уменьшена за счет их расширения, завихрения, перетекания из камеры в камеру, сталкивания со встречными потоками, а также с помощью различных теплопоглотителей. Эти принципы и используют следующие образцы.

Глушитель с рефлектором-отражателем

1-параболический рефлектор

2-корпус

3-гайка

4-ствол

Глушитель с отклонением потока

1-внутренняя втулка с отверстиями

2-отклоняющие конуса

3-алюминиевая стружка-поглотитель

4-средняя втулка с перфорацией

5-наружная труба с щелевыми отверстиями

Глушитель с завихрением потока

1-корпус

2-завихряющие перегородки

Глушитель с разбиением потока

1-внутренняя втулка с перфорацией

2-винтовая спираль разбиения потока

Прямые перегородки расширительных камер часто заменяют изогнутыми и воронкообразными, отклоняющими пороховые газы к периферийной части глушителя, что препятствует их обгону пули. Этот же эффект достигается применением винтообразной перегородки, проходящей по всей длине глушителя.

1-внутренняя труба

2-прямоугольное окно

3-сварной шов

4-листовой материал

5-передняя камера

6-канал для прохода пули

В современных образцах расширительные камеры обычно частично заполняют теплопоглощающим материалом: например абсорбирующей мелкой алюминиевой сеткой-наполнителем или даже просто стружкой, медной проволокой. Такие наполнители отнимают дополнительную часть тепла от пороховых газов, улучшая показатели устройства. Однако их сложно очищать от порохового нагара, поэтому приходится периодически менять. Заметно влияет на эффективность глушения даже материал перегородок: простая замена стальных на алюминиевые, более теплопроводные, дает заметный эффект снижения звука выстрела. Но при продолжительной стрельбе, по мере повышения давления в расширительных камерах и нагрева охлаждающих элементов и всей конструкции, эффективность устройства резко падает, и после десятка-другого выстрелов, произведенных подряд, “бесшумное” оружие превращается в самое обычное шумное. Поэтому рекомендуется вести огонь одиночными выстрелами и с большими паузами, чтобы дать остыть всей конструкции.

Многокамерный глушитель с теплопоглощаемым наполнителем

1-гайка

2-проволочная сетка

3-межкамерные перегородки

4-распорные втулки

5-отверстия в стволе

Эффективность глушителя повышают путем сложных и скрупулезных расчетов его внутренней газодинамики, когда за счет использования фигурных перегородок сложного профиля в его корпусе создается поворот потока газа, противопотоки и турбулентные завихрения. Частицы газа, соударяясь, быстро теряют при этом свою энергию.

Глушитель с предварительным отводом пороховых газов из канала ствола

1-отверстие в стволе с обратным каналом

2-передняя многокамерная часть глушителя

3-расширительная задняя камера

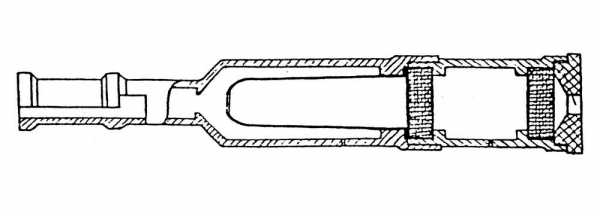

В глушителе с обтюрацией межкамерные перегородки изготовляются из упругого материала и имеют щели для пропуска пули. В этой конструкции газы не опережают пулю, а замедленно истекают вслед за ней из расширительных камер. Но недостатком подобных конструкций является быстрый выход из строя межкамерных перегородок.

Глушитель с обтюрацией

1-распорная втулка

2-резиновый (эбонитовый ) обтюратор

3-расширительная камера

Есть способ заглушить один-единственный выстрел. Он был продемонстрирован нам в фильме «Брат». Киллер надевает на пистолет обычную пустую пластиковую бутылку, которая служит простейшим одноразовым однокамерным глушителем расширительного типа. Пуля свободно пробивает ее, но пороховые газы, предварительно расширившись в объеме бутылки, несколько снижают свою энергию и, соответственно, громкость выстрела.

Лучшие конструкции глушителей на сегодня обеспечивают снижение звука выстрела более чем 500 раз. Серьезным недостатком остается низкая надежность (особенно при использовании эластичных мембран или шайб), поэтому глушители остаются специальным средством и бесшумное оружие пока не может становится массовым для вооруженных сил.

conymac.livejournal.com

Глушитель на гладкоствольное ружье 12 калибра: описание изделия, принцип действия

Судя по отзывам, для некоторых любителей дробовиков является актуальным вопрос о возможности осуществлять бесшумную стрельбу. «Можно ли использовать глушитель на гладкоствольном ружье двенадцатого калибра?» — спрашивают многие. Особенно усилился интерес к этой теме после просмотра фильма «Старикам здесь не место», в котором главный герой использовал подобное устройство.

В статье содержится информация о том, что собой представляет ПБС для дробовика и как сделать своими руками глушитель на гладкоствольное ружье 12 калибра. Согласно российскому законодательству гражданские лица не имеют право использовать огнестрельное оружие, оснащенное устройствами для подавления звука. Поэтому информация, содержащаяся в статье, носит чисто теоретически-экспериментальный характер.

Знакомство с приспособлением

ПБС (прибор для бесшумной стрельбы) имеет богатую историю. С момента создания первых устройств прошло почти сто лет. В обиходе данные приспособления называются «глушителями», поскольку их предназначение — глушить звук выстрела. Оснастив оружие такой насадкой, можно смело осуществлять скрытую стрельбу, не опасаясь быть обнаруженным противником по звуку и по пламени, выбиваемому из дула. Длительное время на всей документации, связанной с производством глушителей, стоял гриф секретности. Ограниченное количество ПБС использовалось исключительно армейскими подразделениями спецназа.

Немного о теории

Прежде чем приступить к изготовлению глушителя на гладкоствольное ружье 12 калибра, необходимо иметь представление о том, какие процессы протекают в ствольном канале во время стрельбы и что является причиной звука. Итак, после произведения выстрела в стволе образуется очень горячий поток воздуха, который представляет собой ударную волну. Скорость ее распространения по каналу превышает скорость звука. Это является причиной возникновения шума. В ходе движения давление и плотность ударной волны увеличиваются. Поэтому при его выходе из ствола происходит громкий хлопок. Убрать шум можно путем охлаждения пороховых газов до того момента, пока они покинут ствольный канал. Для этой цели создан прибор для бесшумной стрельбы.

Описание устройства

ПБС представляет собой пустотелый медный, алюминиевый или стальной цилиндр. Также для его изготовления подойдет и пластик. Внутри цилиндр оснащен специальными камерами, через которые проходят и охлаждаются разогретые пороховые газы.

Крепятся устройства на конце ствола, оснащенного специальной резьбой. Оружие, предназначенное для бойцов спецподразделений, преимущественно не содержит резьбы, а комплектуется интегрированными глушителями.

ПБС для охотников

Судя по отзывам потребителей, использование глушителя на гладкоствольном ружье 12 калибра позволило бы улучшить процесс охоты. Несмотря на то, что стрельба с такой насадкой не распугивала бы дичь, чем упростила бы жизнь охотникам, в России запрещено применять устройства для подавления звука. Поскольку легально приобрести глушитель на гладкоствольное ружье 12 калибра невозможно, многие обладатели дробовиков пытаются сделать такое устройство самостоятельно или обращаются к оружейным умельцам.

Что понадобится для работы?

Тот, кто решил смастерить глушитель на гладкоствольное ружье 12 калибра, должен приготовить:

• Полую трубку длиной 40 см, наружным диаметром 52 мм и внутренним 49 мм.
• Алюминиевые шайбы. Их толщина должна составлять 0,5 мм. Количество: 350 штук.
• Маленькие разделительные шайбы. Их толщина — 0,5 мм, количество — 1050 штук.
• Две гайки. Одна будет использоваться для монтажа на ствол, а вторую следует навинтить на конец трубки самодельного ПБС.

Сборка

Глушитель в конечном итоге должен представлять собой металлическую трубку, оснащенную секциями, осуществляющими завихрения воздушного потока. Приготовленный корпус нужно начинить алюминиевыми и разделительными шайбами.

Устанавливаются они поочередно. После того как цилиндр будет полностью укомплектован, необходимо затянуть гайкой его второй конец.

Принцип работы

Образовавшиеся при выстреле газы будут просачиваться в зазоры между алюминиевыми шайбами. При этом разогретый воздушный поток по мере продвижения внутри цилиндра будет разбиваться на маленькие потоки и охлаждаться. Толкаемый ими снаряд будет препятствовать их быстрому выходу из канала глушителя. Поэтому часть газов, обгоняя его, просочится через зазоры в алюминиевых шайбах, где охладится. Обгонят снаряд маленькие воздушные потоки, которые будут уже совершенно холодными. Выталкивает пулю не весь воздушный поток, а его охлажденная часть. Плотность и температура воздуха к моменту выхода из глушителя будет значительно снижена.

ПБС для американских охотников

На оружейном рынке в США вниманию любителей тихого использования дробового оружия представлено изделие SilencerCo Salvo 12. Данное устройство представляет собой глушитель на гладкоствольное ружье 12 калибра «Сайга». Для прибора предусмотрена модульная конструкция. При необходимости стрелок может регулировать уровень шума. Двенадцать дюймов – это полная длина глушителя на гладкоствольное ружье 12 калибра. Фото данного устройства представлено в статье. ПБС способно подавить уровень шума до 137 дБ. Используют данный глушитель для гладкоствольных ружей 12 калибра, при стрельбе из «Сайги» и «Вепря» и любой другой охотничьей модели дробовика.

В производстве глушителя используется алюминий марки Т6 и нержавеющая сталь марки 17-4. Снаружи изделие покрыто нерефлекторным анодным веществом. Американской компанией ПБС оснащен специальным адаптером, который является переходником между насадкой и дульным срезом оружия. С помощью адаптера глушитель монтируется на ствол дробовика.

Стоимость глушителя колеблется в пределах 1400-1500 долларов. Сфера применения SilencerCo Salvo 12 разнообразна. Преимущественно насадки используются охотниками, желающими осуществлять бесшумную стрельбу. Также глушители используются на тренировочных стрельбах или для самозащиты.

В заключение

Обладатели самодельных глушителей должны помнить о том, что стрельба с насадками, подавляющими звук, противоречит российскому законодательству. Тем, кого этот факт совершенно не смущает, рекомендуется знать, что большинство глушителей кустарного изготовления конструктивно ненадежны. Стрельба с такими насадками может повредить дробовик или травмировать самого владельца.
