Эхолот — секреты использования

Статья про пользование эхолотом, на может оказаться для кого-то полезной. Статья написана американским профессиональным рыболовным гидом Джоэлом Тинкером (Joel Tinker). В ней нет ни формул, ни физики, лишь самые базовые вопросы пользования элементарным эхолотом с чёрно-белым дисплеем.


Кое в чём автор опровергает стандартные рекомендации производителей эхолотов, которые содержатся в инструкциях для пользователей. Это касается представления плотности дна на экране. Нет оснований ему не доверять. Я давно усвоил, что американские рыболовные профи, зарабатывающие на жизнь тем, что вывозят на своих чартерах людей на рыбалку, основательно знают ремесло. Из их статей понимаешь, что рыбу «на авось» они не ловят. Это не рыболовы выходного дня! Поражает внимание к мелочам и дотошность во всём. Это и понятно: люди им платят деньги не за то, что на катере по озеру покатают, а за то, что на точку выведут, где рыбу в данный момент можно поймать, покажут, как это нужно делать. Итак, пишет Джоэл Тинкер.

Годами я имел удовольствие рыбачить в одной лодке со знающими рыболовами. Может быть, кто-то из них у меня кое-чему научился, я тоже научился у продвинутых рыболовов многому. Но я часто обращал внимание на то, насколько плохо пользуются своими эхолотами не только новички, а подчас даже очень опытные рыболовы. Люди не понимают картинку на экране, не понимают саму физику работы прибора, не могут сложить всё это вместе и воспринять информацию, которую эхолот пытается до них довести. Сам я задавал очень много вопросов по эхолотам дилерам фирм и инженерам. Дилеры, хотя и торгуют успешно эхолотами, разбираются в них, нужно сказать, слабенько. А вот от инженеров я получал очень ценную информацию. Во-первых, не все эхолоты будут показывать одно и то же в одних и тех же условиях. Даже если это разные модели от одного и того же производителя. Важно понять и изучить свой эхолот, тот, который у вас в пользовании. Поверьте, если вы будете постоянно менять эхолоты, может случиться так, что вы так и не освоите ни один из них по-настоящему.
Ещё одно предварительное замечание: я всегда находил специалистов, которые знали ответы на мои вопросы. Их ответы были чёткими, ясными и правильными. Единственная тема, где меня сбивали с толку — это интерпретация градаций оттенков серого для определения плотности дна. Но об этом дальше… Если рыболов правильно понимает сам принцип эхолокации, он лучше понимает смысл картинки на дисплее. Давайте на простых примерах проверим ваше понимание работы эхолота.

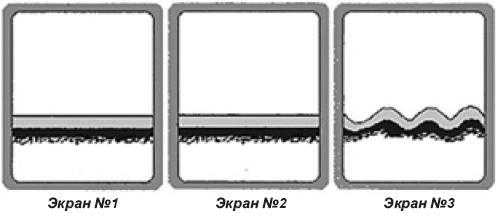

1. Как понимать изображение №1?
а) вы заякорились на склоне.
б) вы заякорились на ровном месте.

2. Как понимать изображение на дисплее №2, если ваша лодка плывёт по прямой?
а) вы движетесь по прямой, под вами плоское дно.
б) вы движетесь вдоль прямого склона.

3. Как понимать экран №3, если ваша лодка движется?
а) вы проходите подводные бугры.
б) вы движетесь вдоль склона.

4. Что на экране №4?

а) вы стоите над склоном.
б) вы движетесь по склону, глубина уменьшается.
5. Что показывает экран №5?
а) вы только что прошли над бугром.
б) ваша лодка поменяла курс.
в) вы движетесь над склоном.

Если есть какие-то сомнения относительно ответов, то вам стоит продолжить чтение этой статьи. Чтобы правильно читать информацию о рельефе дна, которую вам даёт эхолот, вы должны воспринимать картинку на экране как график, на котором представлены результаты последовательных измерений глубины. Выплывающие справа на экран точки, это самые последние измерения. Чем дальше влево по экрану, тем более ранние результаты измерений. Подъемы и понижения линии дна на экране отражают изменение глубины под лодкой. Сколько бы это ни объяснялось, многие упорно смотрят на монитор эхолота, как на экран телевизора. Но эхолот не показывает, как выглядит дно, он показывает, как оно менялось. Итак, это мы поняли. Теперь вернёмся к нашим вопросам.

Ответ на вопрос №1 может быть правильным и «а» и «б», потому что, если вы стоите на месте, каков бы ни был под вами рельеф значения это не имеет, поскольку глубина от измерения к измерению остаётся одна и та же. Это и представляется прямой линией на дисплее, что некоторыми воспринимается, как плоское дно.
С вопросом №2 тоже понятно: или вы будете двигаться над плоским дном, или вы будете идти вдоль ровного свала — если глубина подлодкой не меняется, то и показания будут одинаковыми. Оба ответа могут быть верны.
Экран №3 можно прочитать и так, что вы проходите над грядой бугров, итак, что ваша лодка рыскает на ходу вдоль крутого склона. Чтобы избавиться от этой неопределённости, вам придётся немного изменить курс и всё станет ясно.
Очень много времени на водоёме уходит именно на то, чтобы разобраться — что именно показывает эхолот. Я никогда не жалею на это времени. Время, потраченное на изучение водоёма, это очень ценная инвестиция, которая принесёт вам дивиденды в виде детального знания подводного рельефа. Ответ на вопрос №4 уже частично ясен из предыдущего: где бы ни стояла лодка, на эхолоте будет прямая линия. Правильный ответ — «б».

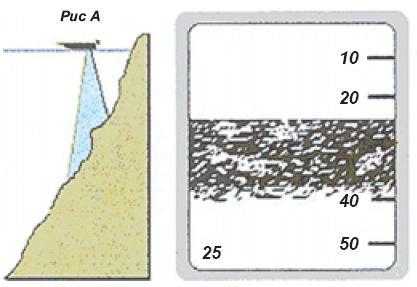

Такая картинка, как на рисунке №5, может появиться на экране эхолота в нескольких случаях. Многие рыболовы такую картинку воспринимают только как подводный бугор. Но это не обязательно так. Картинка говорит лишь о том, что лодка перемещалась с более глубокого места на более мелкое, а затем с более мелкого на более глубокое. Только пройдя такое место с разных направлении, можно сказать, что там на самом деле за рельеф. Излучаемый датчиком эхолота сигнал — это импульс акустических колебаний, распространяющийся в глубину расширяющимся конусом. Если вы стоите над крутым свалом дна (рис. А) какую глубину определит эхолот: 25 футов или 37 футов?

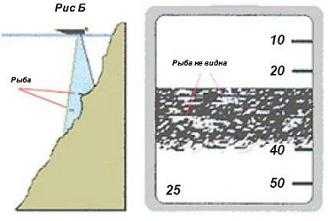

На экране будет цифра «25». Тем не менее, эхолот показывает (или пытается показать), что там перепад глубин от 25 до 37 футов, но нужно быть очень опытным пользователем, чтобы понять это. Большинство рыболовов увидят линию дна на 25 футах, продублированную цифровым показанием «25» и вполне этим удовлетворятся. Может быть, там и рыба стоит чуть пониже 25 футов, но они её не увидят, она окажется в «донном грунте» (см. рис. Б).



Определение плотности дна — это и самая ненадёжная тема в обращении с эхолотом. Все дилеры и инженеры, с которыми я обсуждал этот вопрос, дружно объясняли мне, что чем темнее линия дна на экране, тем твёрже дно. Однако я выяснил на практике, что это не всегда так. В некоторых местах всё было с точностью да наоборот. Я очень часто пробую дно тяжёлым джигом.
Это простой, точный и хороший метод. Всё хорошо, но время от времени получается, что чувствуешь твёрдое дно, но со временем ты понимаешь, что джиг пробивает сначала несколько дюймов тонкого ила, прежде чем коснуться действительно твёрдого дна. Так вот, этот тонкий слой ила иногда на экране рисуется чёткой жирной полосой, общая картина получается такая, что дно плотное и чистое, хотя это не так. Не знаю, почему эхолоты иногда так ошибаются, но если это твой эхолот, он ошибается всегда одинаково и ты со временем узнаёшь, как понимать любую его картинку.
Я знаю места, где дно – плотный песок, но по эхолоту этого никогда не скажешь. Он почему-то рисует рыхлую светло-серую полосу. Знаю и другие места, где три фута ила, а он рисует жирную тёмную черту. Нет того постоянства представления плотности грунта на экране, на которое рыболов рассчитывает. Всё это я наблюдал на разных эхолотах от разных производителей. Должен сказать, что все они так или иначе перевирают информацию о плотности грунта.

При ловле маски очень важно найти место, где один тип дна граничит с другим. Маска привязана к таким местам. Ориентируясь на градации серого в изображении дна на экране, такие границы найти вряд ли удастся. Проще их искать, следя за изменением обычной линии дна. При переходе границ всегда будет уступ, его и надо держаться. Давайте рассмотрим некоторые показания эхолота, характерные для смены характера дна.

Экран №6 показывает, как должен выглядеть переход от плотного дна к мягкому. Это по книжке. В жизни переход будет виден, но для того, чтобы определить, где там реально твёрдое дно, а где мягкое, лучше взять тяжёлый джиг и пробросать это место. Заодно, отложив в сторону джиг, полезно запомнить картинку, связав её в своей памяти с реальным характером дна под лодкой. Пригодится.
Экран №7 показывает картинку, с которой приходится встречаться очень часто. С изменением плотности дна меняется не оттенок серого цвета, а скорее, будет изменяться похожий на флуктуационный шум сигнал пониже серой линии дна. Если этот шум уходит ниже, значит дно становится твёрже. Никогда не видел, чтобы было наоборот. Но видел другое — полоса этих рассеянных, как бы шумовых, точек становилась шире, но плотность дна на самом деле не менялась. Тут снова нужно браться за старый добрый джиг и прощупывать дно.

Для определения изменения плотности дна можно применить и такой искусственный приём: установить высокий уровень сигнала и следить за тем, как меняется «второе дно» — эхо от двукратного отражения сигнала. Над твёрдым дном второе отражение будет всегда более сильным. (Экран №8). Но мне этот метод не нравится. Что ни говори, а картина на дисплее рисуется искажённая. При завышенном уровне сигнала на экране слишком много шума и лишних деталей, из-за этого трудно рассмотреть мелкую рыбку. А я, когда охочусь на маски, хочу держаться поблизости тех мест, где плавает кормная рыба. Итак, на эхолот не стоит особо полагаться в плане определения плотности дна. Но, сопоставляя показания прибора с тем, что выявило обследование дна джигом, вы можете изучить свой водоём досконально. Вы будете знать не только глубины, но и структуру дна в разных местах. А в совокупности знание этих параметров даст вам возможность уверенно находить рыбу.





Справка: 1 фут — 0.3 метра, 1 дюйм — 0.02 метра

Статьи в тему:

Техника ловли воблером — проводка Stop & goo

Воблер Bug Eye

Воблеромания

Патерностер Гарднера

www.fishing-inform.com.ua

Эхолот — что к чему?

Для чего нужен рыбопоисковый эхолот?



Казалось бы, ответ очевиден — для поиска рыбы. Однако, это не единственная полезная функция этого прибора. На что способен эхолот и как правильно им пользоваться? В этой статье мы рассмотрим все подводные камни в использовании данного устройства.

Из чего складывается функция обнаружения рыбы с помощью эхолота? В первую очередь, из логических выводов, которые делает рыбак, считывая показания прибора.





Современные эхолоты имеют следующие основные функции:



  • Измерение глубины;

  • Определение структуры дна;

  • Исследование состояния воды и дна;

  • Изображение объектов в толще воды.



Рассмотрим их детальнее:



Измерение глубины.

Это одна из самых важных функций эхолота. Еще до изобретения этого прибора рыбаки использовали различные методы для того, чтобы измерить глубину в местах ловли. Данные, которые мы получаем на этом этапе, позволяют определить, перспективное место для ловли рыбы мы выбрали. Функция измерения глубины заложена практически во всех современных эхолотах и отличаются максимальной точностью.

Определение структуры дна.

После того, как мы получили данные о глубине на месте предполагаемой ловли рыбы, нам будет полезно узнать структуру дна. Эхолот выводит на экран достаточно четкое изображение контура дна- бровки, бугры, камни, ямы… Однако для того, чтобы правильно интерпретировать то, что мы видим на экране, стоит помнить о том, что луч эхолота отражает события с учетом временного масштаба. Говоря простым языком, то, что мы видим на экране — это временная проекция, а не картинка в реальном времени. Ведь сигналу луча эхолота требуется время, чтобы дойти до дна и, отразившись от него, «вернуть» полученную информацию наверх.

Ближе к левому экрану эхолота отображается событие, которое произошло позже. В данном случае под «событием» подразумевается фрагмент изображения. То есть, картинка на экране формируется совокупностью событий, происходящих в поле луча эхолота. Таким образом, рисуется и рельеф дна, и термоклин, и отображение объектов в воде. Тем, кто пользуется эхолотом, необходимо понимать, что сам по себе эхолот- это всего лишь вспомогательное средство, дающее пищу для размышлений и логических выводов. Чем детальнее будет исследован один отдельно взятый участок воды, тем более полную картину того, что происходит под лодкой, можно будет составить.

Как мы уже выяснили, изображение на экране — это временная проекция происходящего в поле действия луча эхолота.
Разные модели эхолотов имеют разные размеры экрана и разрешающую способность экрана. И чем больше точек отображает экран эхолота по вертикали, тем детальнее будет изображение. А чем больше горизонтальных точек поддерживает экран прибора, тем дольше вы сможете наблюдать за изображением. То есть, чем больше разрешение, тем четче будет картинка. И это вопрос не столько эстетического, сколько практического характера.

Экран с низким разрешением просто не сможет отобразить мелкие детали, и все изображение будет «смазанным» и искаженным.
Размер дисплея тоже играет не последнее значение. Очевидно то, что, чем больше экран, тем нагляднее изображение. Еще одно преимущество большого дисплея — это возможность делить его на окна для просмотра дополнительной информации. Третий и последний параметр, который влияет на качество картинки на дисплее — это цветность.

 Экраны эхолота делятся на два вида — цветные и монохромные, то есть черно — белые. У каждого свои преимущества и свои недочеты.
Монохромный экран. Монохромные экраны эхолота отличаются количеством градаций серого цвета. Этот уровень отвечает за плотность изображаемого на экране объекта. Если экран эхолота отображает всего 4 градации серого, то некоторые объекты просто не будут отображаться на экране, или их изображение будет слишком утрированным. Но при этом изображение на таком экране будет очень контрастным и четким. Более новые модели эхолотов отображают 16 уровней серого цвета. Изображение на экранах таких эхолотов детальное и максимально совпадает с действительностью.
Цветной экран. Эхолоты с цветными экранами могут отображать объекты 256 цветовыми оттенками. На сегодняшний день это наиболее передовая технология передачи изображения. Единственный недостаток цветного экрана — это то, что при ярком солнечном свете будет сложнее рассмотреть изображение на экране.
Подведем итоги. Как получить наиболее четкое изображение структуры дна и объектов в воде? Для этого ваш эхолот должен обладать высоким разрешением  и большим размером дисплея, и отображать достаточное количество цветов и градаций серого.  Что еще необходимо, чтобы получить детальную картину дна с отображением мелких объектов в воде? Помимо качественного дисплея требуются еще два условия: 1. Выбор оптимальной частоты и угла излучения преобразователя; 2. Высокие показатели приемно-передающего тракта.
Разберем вопрос частоты излучения. Большинство рыбопоисковых эхолотов работают на частоте 200 кГц и 80 кГц. Этим частотам соответствует угол излучения 20 и 60 градусов соответственно. Узкий луч охватывает меньшую площадь, но при этом именно в этом луче изображение будет наиболее детализированным. Широкий же луч охватывает большую площадь и отвечает за отображение объектов в верхнем и среднем слое воды. Многие задают вопрос: достаточно ли глубоко «бьет» луч эхолота в толще воды. Практически все эхолоты выпускаются с тем расчетом, что их будут использовать не только в пресной воде, но и в морских условиях. Так что заявленного уровня мощности вполне хватает для рыбалки в наших реках и озерах.

Исследование состояния воды и дна.

Под этими словами подразумевается получение данных об особенностях состояния воды и плотности дна, а также получение данных о температуре воды. Для определения температуры используются специальные датчики, которые могут поставляться отдельно, а могут быть совмещены с преобразователем, то есть основным датчиком эхолота. К большинству эхолотов подключается датчик измерения скорости. Обычно он используется для измерения скорости лодки относительно воды, для определения оптимальной скорости для рыбалки, допустим, при ловле на «дорожку». Также для рыбаков полезными будут данные о скорости течения воды при стоянке на якоре. Анализируя полученные данные о скорости движения лодки, можно получить информацию о пройденном пути. При детальном анализе информации, полученной при помощи эхолота, можно определить, где находится термоклин,- слой воды с низким содержанием кислорода, который образуется в стоячей воде при высоких температурах.

Каким образом определяется плотность и структура дна? Сигнал луча эхолота по-разному отражается с разных видов донной поверхности. Например, сигнал, отраженный от илистого дна будет более рассеянный, нежели аналогичный сигнал, отраженный от жесткой поверхности. Поэтому илистое дно будет выглядеть на экране эхолота размытым и нечетким. А если дно жесткое, то на дисплее оно будет отображено насыщенным темным цветом без размытых краев.

Изображение объектов в воде, поиск рыбы.

Как бы парадоксально это ни звучало, но отображение символов рыбы на экране — это, скорее, второстепенная функция эхолота. Человек, увлекающийся рыбной ловлей, без проблем проанализирует данные эхолота, такие, как температура воды, глубина и структура дна, и на основе этих данных сделает вывод о возможном наличии рыбы на том или ином участке водоема. Когда на экране появляется графический символ рыбы или дуга, это значит, что луч эхолота несколько секунд назад прошел над местом, где он обнаружил объект, распознанный им, как рыба. При этом для того, чтобы эхолот просигнализировал о возможном наличии рыбы необходимо, чтобы она попала в центр луча.

Мы уже говорили о том, что изображение экрана — это отображение происходящего под водой с учетом временной проекции. Аналогичная ситуация происходит во время обнаружения рыбы. Наиболее четкое изображение рыбы появляется на экране, когда рыба находится в центре луча. При этом не будем забывать, что и лодка, и рыба не стоят на месте, а движутся относительно друг друга. Если лодка идет на большой скорости на мелководье, а луч эхолота узкий, то шанс того, что эхолот зафиксирует появление рыбы в луче, крайне невелик. Да и к тому же, вряд ли рыба будет и дальше оставаться на месте, заметив лодку.

На большой скорости также возможно появление на экране эхолота непрерывной черты, что говорит о том, что эхолот не успевает обрабатывать данные, полученные на такой скорости. Для того, чтобы информация о наличии рыбы, которая отображается на экране и реальность максимально совпадали, необходимо настроить чувствительность эхолота и скорость прокрутки экрана.

Оптимальные значения для этих параметров устанавливаются исключительно опытным путем. Также желательно установить режим увеличения исследуемого участка (ZOOM). В этом случае информация на экране будет наиболее приближенной к действительности. Когда все параметры эхолота выставлены верно, мы увидим на дисплее дугу или символ рыбы. Значит ли это, что под лодкой действительно находится рыба? С вероятностью 80%- да.

Однако бывает и так, что символом рыбы отображается проплывающая под водой коряга или иной предмет, очертаниями похожий на рыбу. Как в этом случае определить, действительно ли в поле луча эхолота попала рыба, а не посторонний предмет? Эхолот дает нам пищу для размышлений, а выводы мы делаем сами, основываясь на знаниях о повадках рыб и местах их обитания. Например, дуга возле донной коряги на глубине может оказаться судаком, а появление большого пятна на экране в углублении на фоне ровного дна, с большой вероятностью можно назвать стаей «бели» — некрупной густеры или плотвы. Конечно, однозначных выводов в любом случае делать не стоит, но места предположительного обнаружения рыбы в любом случае можно считать перспективными для ловли. То есть, рыбалка с эхолотом состоит из следующих важных факторов: анализ рельефа дна или наличие привлекательных для рыбы объектов на дне, и наличие символов рыбы на экране. И если одиночные экземпляры рыбы могут иногда отображаться некорректно, то обнаружение стаи крупных рыб практически всегда протекает без осложнений.

Виды эхолотов.
Все эхолоты делятся на однолучевые и многолучевые. Невозможно сказать однозначно, что лучше- один луч или несколько. Это все определяется индивидуальными запросами рыбака и особенностей ловли. Как уже было сказано выше, один неширокий луч дает четкое отображение структуры дна и подводных объектов, но при этом имеет не очень широкий угол обзора. Дополнительные же лучи эхолота не дает настолько четкого и детального изображения, но при этом позволяют наблюдать за объектами, которые находятся в верхнем и среднем слое воды.

Отдельная категория многолучевых эхолотов — это шестилучевые модели, которые позволяют генерировать трехмерную проекцию изображения. Однако такие эхолоты часто искажают полученную информацию, и потому требуют хороших технических навыков при настройке перед использованием. Самой популярной моделью является Humminbird Matrix 47 3D.

Технологии обработки и изображения эхо-сигнала.
Принцип работы эхолота заключается в том, что прибор обрабатывает и автоматически управляет такими параметрами, как скорость обновления, чувствительность, согласованность работы передачи и приемника. При этом условия эхолокации постоянно изменяются. При этом некоторые эхолоты позволяют вручную менять основные настройки. Это очень удобно для тех, кто предпочитает от начала до конца участвовать в процессе рыбаки и непосредственно эхолокации.

Как ведет себя эхолот на скорости.
Прежде всего надо отметить, что эхолот не предназначен для обнаружения рыбы на больших скоростях. Поэтому на скорости большей, чем 60 км/час дуги рыб и изображения рельефа будут отображаться крайне некорректно. На такой скорости можно получать общую информацию о структуре дна. Что мешает корректной обработке сигнала на высокой скорости? В первую очередь это кавитация, то есть создание пузырьков воздуха вследствие турбулентности водяного потока при работе двигателя. В ряде случаев избежать пагубного воздействия кавитации помогает установка датчика не на транец, а на специальный держатель, который опускает датчик на большую глубину, чем, нежели он находился бы на транце.

Использование эхолота на зимней рыбалке.
Ряд эхолотов имеет возможность подключения дополнительного датчика, который может «просматривать» дно сквозь лед. Однако здесь есть свои подводные камни. Не всегда можно использовать датчик, который «бьет» через лед. Точнее, его можно использовать только в одном случае: если это первый лед и в нем нет пузырьков воздуха. Любое наличие воздуха в толще льда повлечет за собой искажение изображения. Как мы уже выяснили, для того, чтобы эхолот отображал сведения о глубине и структуре дна, необходимо, чтобы датчик находился в движении. Опуская датчик в лунку, мы ограничиваем его движение и, следовательно, теряем возможность видеть детали структуры дна.

Что может отобразить эхолот на подводной рыбалке?
Во- первых, данные о составе дна. Во- вторых, данные о температуре воды. И, в третьих, мы можем получить данные о возможном местонахождении рыбы. Хоть датчик эхолота и находится в неподвижном положении, но рыба так или иначе находится в движении, поэтому на зимней рыбалке мы так же будем видеть отображение дуг и символов рыбы на экране эхолота. Для того, чтобы улучшить качество изображения на экране эхолота во время зимней рыбалки, необходимо установить низкую скорость обновления экрана, тогда объект, находящийся в воде в движении, будет виден гораздо четче. При этом в случае, если на экране появляется сплошная темная полоса, это может значить, что под водой довольная плотная стая рыб.

На что стоит обратить внимание при выборе зимнего эхолота:

  • Время автономной работы
  • Габариты
  • Вес
  • Простота настроек
  • Тип экрана



Эхолоты Smartcast.

Современные эхолоты позволяют исследовать дно и подводные объекты с берега, используя беспроводные датчики. Это удобно для тех, кто, помимо рыбалки с лодки, любит рыбачить с берега. Такие эхолоты очень компактные и могут устанавливаться даже на удочку.







Заключение.

 Если вы приобретаете эхолот в первый раз, не стоит сразу гнаться за новинками техники и покупать самую дорогую модель. Прежде всего, вам необходимо понять, как именно вы будете использовать эхолот и какие его параметры важны для вас. Современная линейка эхолотов отличается огромным многообразием, так что каждый рыбак без проблем подберет себе «свою» модель.

BezPomex.ru

bezpomex.ru

Настройка эхолота ⋆ Как правильно настроить эхолот ⋆ Меню эхолота

Главная страница ✦ Эхолоты ✦ Настройка эхолота

Как показывает моя практика, большинство рыбаков, пользуются так: на воде включают и после рыбалки просто выключают. Всё! Конечно так тоже можно пользоваться, но не мешало хотя бы один раз почитать инструкцию к устройству. Уверяю Вы узнаете много интересного о своём эхолоте, а тем более картплоттере. После первого включения, хотя бы элементарно нужно настроить «язык», «чувствительность», переключить на «метрическую» систему. Очень желательно увеличить до максимума «частоту импульса», и чуть увеличить «скорость прокрутки экрана». Остальное, что не понятно, ставить на «Авто» или как установлено по умолчанию. Но все-таки, даже при такой простоте, несколько важных, элементарных правил нужно соблюсти. Не пожалейте времени для изучения действия устройства на местности. Устройство может ошибаться. Это касается определяемой плотности грунта и наличия предметов, которые можно принять за рыбу. Поэтому картинку на мониторе желательно анализировать, в том числе, регулируя чувствительность датчика. Не забывайте о том, что прибор в постоянном режиме выдает на экран динамичную картину, самые ранние результаты его работы показаны на экране слева, а последние данные — справа. Даже во время стоянки устройство работает. И всегда помните — если на экране постоянно отражается горизонтальная линия, она означает неизменную глубину, а вовсе не то, что под вами — плоское дно.



⛵  Настраиваем чувствительность и шкалу глубины

Главный фактор, обеспечивающий точное определение размера рыбы эхолотом — правильно выбранная его чувствительность и установленный диапазон глубин. В общем случае, чем больше рыба, тем сильнее от нее эхо-сигнал и крупнее метка такого сигнала на экране. Здесь очень важны настройки эхолота, потому что излишнее повышение чувствительности может полукилограммового окуня на экране представить трехкилограммовым сигом. С другой стороны, чрезмерное снижение чувствительности может привести к тому, что сиг на экране будет выглядеть как 300-граммовая плотва. Переключение диапазона глубины с 0−10 метров на диапазон от 0 до 20 метров, уменьшает метку рыбы на экране почти вдвое. Итак, во-первых, нужно вручную установить диапазон просматриваемых глубин такой, чтобы видеть дно озера около нижнего обреза экрана в самой глубокой точке, до которой планируется вести лов рыбы. Затем поднимаем чувствительность до такой степени, чтобы по всему экрану стали случайным образом появляться и гаснуть точки, после чего уменьшить чувствительность настолько, чтобы эти случайные точки на экране просто перестали появляться. Следует отметить найденную настройку чувствительности, и стараться повторять ее во всех прочих случаях при такой же глубине водоема.



Запомните главные правила эффективного использования эхолота:

  1.  Настройка диапазона просматриваемых глубин должна проводиться вручную
  2.  Настройка чувствительности, должна проводиться непосредственно на месте ловли

🎣  Обнаружение рыбы (Fish ID)

Функция, ради которой большинство начинающих рыбаков приобретает эхолоты. Обязательно проверьте, что бы эта функция была включена в меню эхолота, иначе рыбу на экране, вы не увидите. Сонар просто анализирует полученную информацию, распознает дно, термоклины, прочие нежелательные объекты, а остальные предметы воспринимает как рыбу. В большинстве случаев, это действительно так, однако не всегда. Небольшие ветки, черепах и многие другие предметы эхолот также может принять за рыбу, как впрочем и не найти рыб там, где они действительно есть. Но это уже погрешность. Особо продвинутые приборы могут определить даже размер рыбы, изобразив на экране маленький, средний или большой значок.

Масштабирование (Zoom)

Функция «Масштабирование» (Zoom) дает возможность увеличить заинтересовавший вас объект. После выбора этой функции экран эхолота разделится на две части, слева остается стандартный вид объектов, справа — увеличивается выбранный участок или предмет.



🚤  Скорость движения лодки

Должна быть в пределах, не менее 4 и не более 10 км /ч. А наилучшая 5-6 км/ч. Для облегчения визуального понимания — это скорость быстрого человеческого шага. Такая, казалось бы, простая задача может усложниться под влиянием сильного ветра или течения. Двигаясь против значительного ветра или течения, будет создаваться иллюзия достаточной скорости за счет хорошего шелеста воды об борта лодки. И наоборот, идя по ветру или течению, захочется прибавить газу. Для правильного решения наших задач (качественной, правдивой картинки) скорость 5-6 км/ч должна быть относительно ДНА, а не воды по ощущениям. В таких ситуациях, показатель скорости на GPS очень поможет. Это один из важных аргументов в пользу приобретения эхолота — картплоттера. Также скорость движения лодки сказывается на виде дуг рыбы на дисплее. Экспериментируйте со скоростью вашей лодки, чтобы найти лучшую, для хорошего отображения дуг рыбы. Обычно медленная скорость троллинга работает лучше всего.



⛵ Старайтесь держать ровный курс лодки.

Ремонт видеокамер Marcum

Распространенная ошибка, как профессионалов, так и начинающих — «уход с головой» в экран, не замечая окружающего мира. И как следствие, бесконтрольный курс лодки. И сумбурное понимание того, что под водой. Особенно это правило актуально при использовании эхолотов нового поколения с технологией сканирования. По аналогии правильное изучение акватории с помощью эхолота будет похоже на работу комбайна. Ровными проходами в одну — другую сторону, с шагом в ширину луча, без пропусков и топтаний на месте. Если эхолот снабжен GPS, то правильность своих проходов можно отследить на экране по оставшемуся треку (следу) — еще один аргумент в пользу его приобретения. Если картплоттера нет, а просто эхолот — можно посмотреть на кильватерный след. Если что-то появилось на экране — это значит, что оно осталось за кормой пару секунд назад (время излучения и приёма импульса и его обработка приблизительно 1.5-3 секунды) и по следу можно примерно предположить, где конкретно это было. Для совмещенных эхолот-картплоттеров Humminbird последних поколений можно просто навести курсор прямо на эхолоте на найденный объект и встроенный GPS точно вычислит, где он был. И даст возможность сразу поставить путевую точку в этом месте на странице «Карта». Должна быть в пределах, не менее 4 и не более 10 км /ч. А наилучшая 5-6 км/ч. Для облегчения визуального понимания — это скорость быстрого человеческого шага. Такая, казалось бы, простая задача может усложниться под влиянием сильного ветра или течения. Двигаясь против значительного ветра или течения, будет создаваться иллюзия достаточной скорости за счет хорошего шелеста воды об борта лодки. И наоборот, идя по ветру или течению, захочется прибавить газу. Для правильного решения наших задач (качественной, правдивой картинки) скорость 5-6 км/ч должна быть относительно ДНА, а не воды по ощущениям. В таких ситуациях, показатель скорости на GPS очень поможет. Это один из важных аргументов в пользу приобретения эхолота — картплоттера. Также скорость движения лодки сказывается на виде дуг рыбы на дисплее. Экспериментируйте со скоростью вашей лодки, чтобы найти лучшую, для хорошего отображения дуг рыбы. Обычно медленная скорость троллинга работает лучше всего.



⚓ Как понимать эхолот ?

Очень важно понимать смысл показаний сонара. Дисплей не показывает точное изображение в 3-х измерениях того, что под водой. Каждая вертикальная полоса данных, полученная контрольной панелью и отображенная на дисплее, означает что-то, что было отмечено сонаром в определенное время. Так как и лодка, и рыба двигаются, показатели отражают только их пребывание в определенное время в определенном месте.

Изображение дна

Это кривая линия в нижней части экрана, ее изгибы передают соответствующий рельеф. Можно ли по цвету линии дна судить о плотности грунта? Да, но очень грубо. То есть, тонкого перепада плотности от ила до ракушки, пожалуй, заметить не получится. Но существенное изменение, пожалуй, определить можно. Например, русло реки (чистый песок) — относительно тонкая полоска дна. Заходим в заиленный залив и полоса дна становиться гораздо жирнее. Но должна быть очень значительная разница в плотности грунта, чтобы заметить ее. Бывают места, где количество ила просто запредельное и он очень жидкий на подобии манной каши. Это бывает чаще всего там, где растет много водяного ореха. Там сигнал эхолота может просто исчезнуть, и это не зависит от марки, типа эхолота или датчика. Просто сигналу не от чего отражаться и он просто «тухнет» в глубоком жидком иле.

Что еще следует учесть? Запоздание при прохождении сигнала от датчика до дна и снова к датчику составляет приблизительно 1-2 сек. То есть, цифра глубины это то, что было у Вас за кормой 1-2 секунды назад. Следует учесть, что в момент отображения цифры глубины на экране лодка может уже проехать на полном газу метров 10-20 от того места, где показания были сняты.

Изображение рыбы

На классическом эхолоте рыба отображается в виде так называемой дуги. На новых эхолотах с технологией сканирования — в виде кляксы или точки (в зависимости от величины рыбы) разной формы. Как понять что на экране? Вы нашли что-то с помощью эхолота, предположительно рыбу или корягу, или куст травы. Дальше пытаемся выяснить, что это за рыба, то есть поймать ее или узнать у других рыбаков, что они ловят. Таким образом, если это удается, Вы теперь понимаете, что так изображается такая-то рыба. Если вытащили пучок травы, то понятно, что так изображается именно трава, а не коряга. Существует ещё режим распознания рыбы и отображения ее символами рыбок — «Fish ID». Более того, хорошо даже включить звуковой сигнал обнаружения рыбы. В таком простом с точки зрения продвинутых пользователей режиме использования (с символами рыбок и звуковыми сигналами) оказывается, очень удобно рыбачить в отвес на стайную (та, что в толще воды) рыбу, не отвлекаясь взглядом на экран. Когда мы слышим звуковой сигнал — рыба под нами. Если сигнал пропал – косяк сместился и нужно его снова поискать. Есть несколько случаев, когда рыбу невозможно обнаружить ничем. Например, когда почти вся рыба (чаше всего летом) «гуляет по верхам», то есть, в 1-3 метрах от поверхности. Она просто разбегается в стороны перед лодкой.



🐬 Какой выбрать аккумулятор для питания эхолота ?

Срочный ремонт Minn Kota

Меня часто спрашивают:- «А какой нужен аккумулятор, для питания моего эхолота?» Тут всё просто. Прежде всего это зависит от того, сколько времени вы проводите на воде, без возможности подзарядки аккумулятора. Чаще всего подойдёт герметичный, необслуживаемый, свинцово кислотный аккумулятор. Рабочее напряжение такого полностью заряженного аккумулятора — 12.8 вольт. Такие аккумуляторы используют в ИБП. Емкость аккумулятора выбирается из расчета непрерывной работы эхолота, по формуле: Емкость акб. (в А/Ч) делим на ток потребления эхолота (в Амперах), получаем время непрерывной работы эхолота в часах, до следующей зарядки аккумулятора.

Пример: Аккумулятор емкость 7А/ч, эхолот потребляет 150ма (0.15А) следовательно 7 / 0.15 = 46.6 часов. Это в идеале, но всегда следует помнить, что емкость аккумулятора, зависит от состояния аккумулятора, температуры воздуха. Зимой, емкость аккумулятора будет меньше. Хранится он должен только в заряженном виде.



Пугает ли эхолот рыбу ?

Сравнивая свой опыт и опыт других пользователей скажу, что скорее не пугает и выключать его нет особо смысла, если только не с целью поберечь батарею.



Что будет если направить плоскость датчика вертикально ?

Можно ли «засечь» рыбу? Ничего не будет. Эхолот просто перестанет воспринимать пространство, в котором он работает, импульсу не отчего будет отразиться, так как исчезнет дно. То есть для этих целей классический лодочный эхолот точно не подойдет. Существуют специальные модели эхолотов для такого бокового просмотра. Например Humminbird Fishin’ Buddy 140cx.

И в заключение: — Берегите свой эхолот. Два самых распространенных повреждения эхолотов, это повреждение датчика. Удар винтом мотора лодки и трение датчика о дно водоема при приближении к берегу. При высокой скорости движения катера, иногда ломаются крепежи. Хранить устройство лучше в прочном ящике с крышкой или специальном боксе.

sonarmaster.ru

Эхолот, теория и практика эхолокации

Если цену и технические навороты эхолота оставить в стороне, то механизм работы данного устройства выглядит так. Сначала формируется электрический импульс в блоке управления, далее импульс передается на датчик. Затем происходит преобразование электрического импульса в ультразвуковую волну, угол направления которой перпендикулярен поверхности воды. Волна проходит сквозь воду, достигает дна, отражается от него и возвращается назад. В конечном итоге ультразвуковая волна преобразуется назад в электрический импульс и обрабатывается блоком управления. Если на пути волны до дна встретились какие либо препятствия (рыбы, водоросли и т.п.) то информация о них также будет включена в итоговый сигнал, который получит датчик. После обработки сигнала блоком информация выводиться на экран справа в виде столбца. Последовательность таких сигналов и формирует изображение, которое перемещается по экрану справа налево.

Важным моментом в работе любого эхолота является скорость перемещения лодки, при которой он будет корректно отображать  ситуацию под водой. Излучатель эхолота не отправит следующий импульс, пока не будет получен предыдущий.

Если учесть то, что в наших краях в основном небольшие глубины, где используются бытовые эхолоты, важным фактором становится скорость обработки сигналов процессором эхолота. Модели современных эхолотов работают на скоростях от 10 до 80 км/ч. Если хотите окунуться в расчеты то вот вам данные. Звуковая волна в воде распространяется со скоростью 1500 м/с. Скорость перемещения в лодке и глубину подставляете и получаете нужную цифру. Кроме быстродействия эхолота обязательно нужно смотреть на его дисплей, точнее на разрешение. Высокое разрешение по вертикали позволяет отображать мелкие объекты и поэтому 160 пикселей (или точек) уже вполне хорошее, а если 300 или 320 то такого точно будет достаточно. Разрешение по горизонтали это по сути история сканирования. Если вы используете эхолот на малых скоростях, то вам будет вполне достаточно и 160 пикселей, для больших скоростей лучше купить эхолот с разрешением по горизонтали 320.

Датчики и углы обзора эхолота

Эхолоты могут быть 1, 2, 3, 4 и 6 лучевые. Также бывают и 3D эхолоты (к примеру эхолоты Humminbird). Количество лучей зависит от типа датчика. Основа любого датчика эхолота это искусственный кристалл циркона свинца или титаната бария. Размер и геометрическая форма кристалла и определяют на каких частотах и со сколькими лучами будет работать датчик. Кроме количества лучей обязательно обратите внимание на пиковую и среднюю (RMS) мощность, частоту работы датчика и угол обзора. От части по пиковой мощности можно узнать максимальную глубину эхолокации. Польза от знания средней мощности так же есть. Чем меньше отношение пиковой и средней мощности тем на более больших скоростях сможет работать эхолот.

Современные эхолоты чаще всего используют частоты 50 и 200 кГц. Частота 50 кГц перекочевала в обычные эхолоты от морских судов. У этой частоты большой угол охвата и большая глубина сканирования, но низкое разрешение и плохое определение малых объектов, а также большая чувствительность к помехам. Датчики с 200 кГц предназначены для малых глубин и больших скоростей, они хорошо определяют мелкие объекты и не так чувствительны к помехам, но у них маленькая глубина сканирования и узкий угол охвата (обзора).

В теории звуковая волна, запущенная датчиком, распространяется в воде во все стороны, но ее распространение не является равномерным, т.к. датчик у нас узконаправленный. Мощность сигнала по центральной оси максимальна, чем дальше от этой оси, тем меньше его мощность и совсем на краях сигнал уже невозможно отличить от  помех. Угол охвата принято измерять по уровню -10 дБ, т.е. на периферии мощность сигнала в 10 раз меньше чем на центральной оси. Но не стоит думать, что чем больше угол охвата, тем лучше в любом случае. К примеру глубину эхолот определяет по самой высокой точке дна, которая попала в конус луча. И если у 200 кГц датчика с углом 20 градусов на глубине в 10 метров пятно луча будет диаметром 3,5 метра, а у 60-ти градусного 83 кГц пятно будет уже 11,5 метров. Так вот первый может пропустить яму шириной не более 3,5 метров, а второй уже 11,5 метра. Разница ощутима, не правда ли? Небольшой угол охвата у датчика даст более точную картину дна.

Сегодня эхолоты все чаще используются не для сканирования дна, а для поиска рыбы, они так и называются — рыбопоисковые эхолоты (рекомендуем посмотреть эхолоты Lowrance). И для этих целей чаще всего используют двухлучевые датчики. К примеру датчик с частотой 200 кГц и углом 20 гр. сканирует дно, а 83 кГц и 60 гр. занимается поиском рыбы. Центральная ось у обоих лучей одна. На экране рыбы опознанные разными датчика обозначаются по разному. Опознанные узким лучом символы закрашиваются темным, а широким символы прозрачные. Но двухлучевой эхолот не может точно определить положение рыбы, слева она или справа от лодки. С этим справится уже трехлучевой эхолот. Кроме глубины, на котором определилась рыба будет обозначение L или R.

Для более точного определения местоположения рыбы используются четырехлучевые эхолоты. Они отлично подойдут для троллинга (ловли на дорожку). Но в таком эхолоте лучи находятся не на одной оси. Два луча работают как и у двух лучевых эхолотов, а вот два других сканируют под небольшим углом к центральной оси. Частота боковых датчиков обычно 455 гКц, угол 45 градусов. Экран таких эхолотов разделен на три части. В верхней показывается стандартная информация от двухлучевого датчика, а внизу слева и справа данные от высокочастотных боковых датчиков.

Самую полную информацию даст шестилучевой эхолот или 3D эхолот. У него датчик с шестью независимыми излучателями, угол охвата у каждого 16 градусов. Соседние лучи перекрывают друг друга и итоговый угол равен 53 градусов. Такой эхолот максимально точно показывает рельеф дна и расположение рыбы. На экране отрисовывается трехмерная картинка.

Что отображает эхолот на экране

Эхолот это ни в коем случае не телевизор, хотя что то похожее в них есть. Эхолот работает только в движении (смотрим теорию чуть выше). Если лодка стоит на месте и соответственно датчик неподвижен, то на экране вы увидите прямую линию, т.к. сигнал все время будет один и тот же.

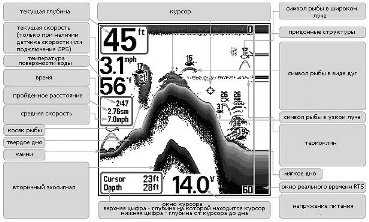

Здесь вы видите экран эхолота Humminbird Matrix12.  Практически все эхолоты умеют измерять глубину и эти данные они выводят на экран (45 ft-футов). Также у большинства есть встроенный термосенсор в датчик. Температура измеряется в поверхностном слое (56 F по фаренгейту). Если если еще и GPS датчик, то еще вы увидите и скорость своего перемещения (3,1 mph — мили в час). Напряжение питания выводиться внизу по центру (14.0 V). В правом нижнем углу диапазон глубины (60), он выбирается автоматически или вручную. Числа над символами рыб — это на какой глубине они были обнаружены.

Рельеф дна отрисует достаточно точно любой современный эхолот, а вот структуру дна нет. В этом случае все зависит от экрана и мощности эхолота. Для наших глубин большинству эхолотов вполне хватает мощности, а вот с качеством экрана могут быть проблемы. Для более менее нормального отображения структуры дна будет достаточным разрешение в 240 пикселей по вертикали и 4-х оттенках серого. Самым лучшим будет эхолот с цветным экраном. Цветные эхолоты разные структуры дна окрашивают в разные цвета. Но и у ч/б эхолотов есть методы отображения структуры дна.

  • White Line — Белой линией на поверхности выделяются самые сильные сигналы, отделяя тем самым придонные структуры от твердого дна.
  • Structure ID — Темным отрисовываются сильные отраженные сигналы, слабые светлым оттенком.
  • Inverse — Сильные сигналы наоборот показаны светлым. Помогает определить именно слабые сигналы.
  • Black — Отображает твердое дно без придонные структур. Используется для точного определения рельефа дна.

Для точного определения придонных структур, в которых может прятаться рыба (а это каряги, растительность, топляки) необходим уже экран с 300 пикселями по вертикали и 10 оттенками серого. Хорошо если эхолот может определять термоклин (граница водных слове с разной температурой). Термоклин может помочь в поиске рыбы.

Рыба на экране эхолота может отображаться или дугами или символами. Системы идентификации рыб совершенствуются с каждым годом и в основе их лежит главный принцип: у каждой рыбы есть воздушный пузырь, он дает очень сильный отраженный сигнал и по уровню этого сигнала можно достаточно точно определить размер рыбы. Но это только принцип, по факту каждый производитель использует массу параметров для определения типа и размера рыбы. Рыба отображается тремя символами обычно: большая, средняя, мелкая.

Дополнительные функции эхолотов

Эхолот в современном представлении это уже не просто прибор для определения глубины. Сейчас он с легкостью определяет структуру дна, придонную структуру, размеры и типы рыб, температуру воды.

Кроме всего этого эхолоты могут оснащаться дополнительным датчиком бокового обзора. Он показывает данные в стороне от текущего курса судна. Дополнительный беспроводной датчик Смарт Каст показывает рельеф дна и рыбу на расстоянии до 30 метров от стоящей лодки. Он также может использоваться при ловле с берега, т.к. не требует постоянного движения. Дополнительный датчик скорости показывает вашу текущую скорость и измеряет пройденное расстояние. Барометрический датчик — показывает данные о давлении воздух, по которым косвенно можно судить о погоде и прогнозировать ее изменения. GPS навигатор и картплоттер показывают ваше текущее местоположение на подробных картах местности, позволяют сохранять координаты с данными о глубине, траектории вашего движения.

spyship.ru

Режим FISH ID эхолота «Практик»


Прежде, чем описывать преимущества отечественного эхолота «Практик» и его режимы, хотелось бы развеять миф о том, что эхолот просто передает картину дна и не способен помочь «найти» рыбу. Те, кто имеет отрицательный опыт обращения с этими рыбопоисковыми приборами, скорее всего, либо не научились правильно считывать информацию, которую датчик выводит на монитор, либо общались со старыми некачественными эхолотами.


Абсолютно все эхолоты Практик обладают сверхчувствительным датчиком и обеспечивают комфортную эксплуатацию, которая позволит не только заглянуть «под воду», но и определить потенциально рыбное место.


А теперь давайте подробнее разберем каждый из запрограммированных режимов эхолотов. Какой лучше использовать, чтобы максимально увеличить эффективность рыбалки?


Как только вы установите батарейку в эхолот, сразу, по умолчанию, на приборе будет выставлен режим FISH ID. Для смены другого режима необходимо дважды нажать правую кнопку эхолота и произвести необходимый выбор, управляя левой клавишей.

Но давайте пока остановимся на первоначальном режиме для новичков.


В этом режиме экран делится сплошной вертикальной полосой на две неравные части. Большая часть отводится под поле, где отображается подводная картина: структура дна, рельеф, наличие ямок, спусков, а также наличие и движение рыбы. Количество особей, плавающих в зоне луча прибора, отображается на дисплее в виде символов рыбок. Следует отметить, что не всегда объекты на дисплее указывают именно на наличие рыбы.


Все зависит от того, совпадает ли характер движения объекта с алгоритмом идентификации рыбы, заложенным в приборах Практик, а именно учитываются:


— скорость движения объекта


— изменение по глубине в луче


— амплитуда отображенного от объекта эхо-сигнала.


Луч, который сканирует водоем имеет вид конуса с углом 40 градусов. Особенностью данного режима является то, что наибольший сигнал идет от объектов, которые попадают ближе к центру этого конуса. А рыбка, которая проплывает по краю луча, имеет очень низкий сигнал, и эхолот может вообще на нее не среагировать. В этом случае можно увеличить чувствительность, но, если это увеличение будет значительным, тогда кроме рыбы датчик будет отражать и множество других объектов (цветущую воду, термоклины и пр) и может выводить их на экран в виде символов рыб. Снижение чувствительности позволит отфильтровать эти «мешающие» объекты. Конкретных рекомендаций по установке уровня чувствительности дать невозможно, т.к. условия на водоемах существенно отличаются.


Символы рыб на экран выводятся в трех размерах. Для определения размера рыбы установлены следующие критерии:


— маленькая рыба – карп 150 г


— средняя рыба – карп 300-600 г


— большая рыба – карп весом более 1 кг


(карп разных размеров использовался разработчиками при отладке и калибровке режима идентификации рыбы).


Известный факт, что эхолот видит рыбу, в основном, благодаря наличию у нее плавательного пузыря. Поэтому размер этого пузыря будет в первую очередь влиять на размер контура рыбы.


Если характер движения рыбы будет не совпадать с алгоритмом, заложенным в приборе, то контур рыбы не появится в левом поле экрана, даже если рыба и находится в зоне луча.


Для того чтобы видеть все объекты, находящиеся в зоне луча, надо смотреть на правое поле экрана.


Правое поле на экране значительно меньше и на нем отображается реальный сигнал RTS (RTS – окно реального сигнала), то есть все необработанные «сырые» данные. Для того, чтобы их понимать, необходимо потренироваться, однако, опытному пользователю она предоставит много полезной информации. Здесь будет отражаться информация обо всех объектах, находящихся в зоне луча.


Функция RTS-окна имеется только в эхолоте модели Практик ЭР-6Pro. В предыдущих моделях, в т.ч. ЭР-6 этой функции нет.


Дно в режиме FISH ID отображается на дисплее прибора в виде темной полосы, толщина которой дает информацию о структуре дна. Хорошо просматривающийся на полоске маленький просвет определяет позицию, с которой происходят все измерения глубины. Все объекты, находящиеся вышетемной полосы этой светлой полоски, относятся к придонным структурам.


Под цифрами глубины на дисплее отражается плотность грунта. Цифры 1-5 указывают на илистый характер грунта, а 15-20 характеризуют твердое дно.


Какая информация отображается режиме FISH ID?


Если движение объекта под водой совпадает с заданными настройками и алгоритмом прибора, то эхолот выведет информацию на дисплей о находящейся рыбе в зоне сканирования луча.


Эхолоту требуются около секунды, чтобы определить объект как рыбу и вывести ее на экран. Символы рыб, которые только появляются справа в большом окне, говорят о том, что эта рыба находится в зоне луча в настоящий момент. Затем эти контуры на экране начинают перемещаться справа налево, но это не направление движения рыбы, не путайте. Т.к. эхолот отражает сигналы 2, 3 или 4 раза в секунду (в зависимости от выбранных настроек), в соответствии с этой частотой сдвигается картинка на экране. Например, если Вы видите символ рыбы в середине экрана, это означает, что она находилась в луче 15 сек назад (при частоте сигнала 2Гц).


Чтобы увидеть, на какой глубине находится рыба, необходимо вывести на экран линейку с делениями (только в ЭР-6Pro!). Для этого надо удерживать 3-5 сек левую кнопку. При этом включится подсветка и появится линейка в левой части экрана. Масштаб линейки будет соответствовать шкале глубин (цифра в правом верхнем углу), соответственно, Вы легко определите, на какой глубине плавает рыбка.

Для кого этот режим предназначен?


Чаще всего режим FISH ID используют новички, так как он прост в распознавании информации на экране и не требует специальной подготовки. Для того, чтобы научиться определять движущиеся объекты, которые на мониторе отражаются в виде контуров рыб, особого обучения не потребуется.


Режим FISH ID рыбаки используют, в основном, для зимней рыбалки, т.к. летом с «Практиком» возможно ловить только с лодки, а она движется. Но т.к. в критериях определения рыбы заложена скорость объекта, то из-за движения лодки возможно некоторое искажение информации.


Намного больше информации можно получить, если переключить эхолот в режим Pro, но об этом будет рассказано в другой статье…

rusonar.ru

вопросы и ответы – Все о рыбалке

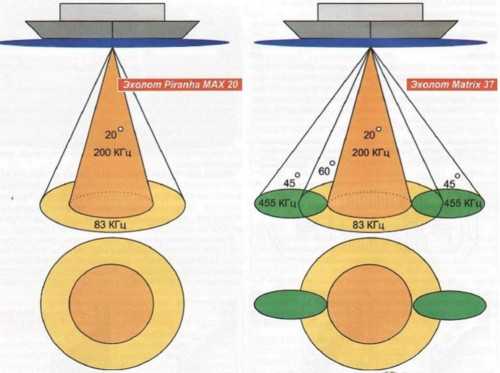

У одного моего товарища эхолот Matrix 37, а у другого Piranha мах 20, ездим по одним и тем же местам, очень часто на «37» полно рыбы, а мах 20 ничего не показывает! Почему?

Это один из наиболее часто задаваемых и болезненных для рыболова вопросов. Уходит своими корнями он к моменту покупки эхолота, когда взвешиваются всевозможные «за» и «против» различных моделей, но остановиться все равно, разумеется, приходится всего на одной.

С одной стороны, можно просто сослаться на технические отличия двух этих моделей. Это вполне адекватно. Piranha Мах20 представляет собой недорогой эхолот начального уровня с достаточно хорошими характеристиками (аналогичные конструкции — Garmin FishFinder 140 и Eagle Cuda 245DS). Основная изюминка Мах20 — это два луча, одновременно работающих на разных частотах. Первый, более «узкий» луч,служит для отработки и построения рельефа, плюс поиска рыбы прямо под лодкой (темные символы рыбы на дисплее), второй — поиска рыбы (светлые символы рыбы). В то же время, у «20-ки» нет возможности перехода сдвухлучевого режима в однолучевой, а соответственно, нет и возможности сравнить показания от разных лучей, чтобы отделить рыбу от помех. С первоочередной задачей построения рельефа дна Piranha справляется отлично.

У Matrix 37 существенно более высокая розничная цена — и заявленные производителем технические возможности. В этой модели к аналогичному Piranha датчику добавлены два специальных излучателя, расположенных под небольшим углом к центральной оси излучения. Благодаря наличию дополнительных излучателей, суммарный угол охвата 37-й модели возрастает до 90 градусов. При этом есть возможность получать информацию на экран как от «центрального» двухлучевого датчика, так и от правого/левого дополнительных датчиков, которые могут показывать рельеф по бокам от лодки. Благодаря расширенным возможностям, Matrix 37 может принимать и обрабатывать значительно большее количество информации,чем Piranha Мах20. Это вполне может объяснять, почему в одних и тех же условиях на экранах двух моделей эхолотов имеют место быть разные изображения подводного мира.

С другой стороны, является ли тот сигнал, который принял эхолот действительно рыбой? Была ли она там, где предполагалось? Как говорится, далеко не факт. Например, заведомо известно, что ряд символов на экране — ложные цели. Они возникают, к примеру,вследствие постоянно поступающих (особенно на небольших глубинах) помех с поверхности воды. Классический аналоговый эхолот использует фиксированный по ширине полосы частот приемник и не способен «прыгнуть выше головы» — поэтому приходится мириться с тем, что многие сигналы в толще воды — не являются рыбой. Можно посоветовать по мере накопления опыта учиться анализировать эхограмму самостоятельно,не используя автоматические режимы распознавания рыбы FishlD.

НАСКОЛЬКО ЗАВИСИТ ОТ СКОРОСТИ ДВИЖЕНИЯ ЛОДКИ ДОСТОВЕРНОСТЬ ОТОБРАЖАЕМОЙ НА ДИСПЛЕЕ ИНФОРМАЦИИ? И ЕСТЬ ЛИ РАЗНИЦА «ВЕСЛА-МОТОР»?

Для ответа на этот вопрос сначала нужно немного повторить теорию эхолокации, и методы построения изображения на экране основного модуля эхолота. Перво-наперво, эхолот формирует короткий электрический импульс, который подается на датчик, который является, в свою очередь, как приемником, так и излучателем. Датчик преобразует полученный электрический импульс в волну ультразвука, направленную под углом 90 градусов к поверхности воды. После того, как посланная волна достигает поверхности дна, она отражается от него, и возвращается к датчику, который теперь уже работает как приемник. Принятый сигнал преобразуется и анализируется микропроцессором эхолота по специальным алгоритмам, являющимся, фактически,коммерческой тайной производителя. После анализа, дешифрованный сигнал выводится на экран. При этом, экран эхолота представляет собой матрицу, состоящую из последовательности строк и столбцов.

Последний расшифрованный сигнал на экране эхолота фактически представляет собой крайний правый столбец всего изображения и имеет ширину в один пиксель. После того, как обработан следующий сигнал, изображение предыдущего сдвигается на один пиксель влево и так — сигнал за сигналом — строится красивое изображение эхограммы.

Нужно учитывать, что каждый электрический импульс формируется эхолотом последовательно. Пока не будет полностью обработан предыдущий сигнал, следующий импульс сформирован не будет. Отсюда и прямая зависимость — чем быстрее будет обработан импульс,тем больше может быть скорость движения лодки,тем точнее будет соответствовать картинка на экране реальному положению дел под водой. На небольших глубинах таких импульсов будет очень много. Быстрота обработки зависит от частоты работы центрального микропроцессора эхолота и оптимизации его управляющей программы (прошивки). К сожалению, об этих, сугубо «железных», параметрах все производители молчат. Можно только порекомендовать, при возможности,обновлять версии прошивки и внимательно отнестись к заявленным производителем предельным скоростным характеристикам интересующей модели эхолота. Обычно, предельная скорость лежит в пределах от 40 до 80 км/ч.

Сугубо личное мнение: информация будет достаточно достоверна в пределах заявленных производителем технических характеристик. Однако, чем выше скорость, тем больше риск оставаться с фрагментарной информацией как о структуре рельефа дна, так и объектах в воде, за счет того, что эхолот не будет успевать обрабатывать отдельные импульсы. Именно поэтому для разведки новых водоемов лучше использовать весла или малый ход. Есть и еще одно «но»: большинство эхолотов неспособно работать на глубинах менее метра, либо работают некорректно, показывая разрывы в поверхности дна (которых нет), либо и вовсе его не отображая.

ЧАСТО ПИШУТ, ЧТО ПО ЭХОЛОТУ МОЖНО ОПРЕДЕЛИТЬ СТРУКТУРУ ДНА. МОЖНО ЛИ ПОПОДРОБНЕЕ ОПИСАТЬ КАК ВЫГЛЯДЯТ РАЗНЫЕ ТИПЫ ДНА НА ДИСПЛЕЕ?

Этот режим у разных производителей называется по разному (Structure ID, GrayLine и т.п.). Суть одна и та же — на основании анализа посланного и отраженного импульса определить структуру дна.Structure ID показывает сильные отраженные сигналы как темные точки, а слабые — как более светлые. Позволяет идентифицировать сильные отраженные сигналы и более четко выделить линию дна. У этого режима есть и иные варианты. Inverse — наоборот, отображает более слабые сигналы, свидетельствующие о поглощении излучения, темными точками.

WhiteLine — белым цветом показываются самые сильные сигналы, принятые эхолотом от дна. Это позволяет визуально отделить дно от различного рода придонных структур. Также существует такой вариант работы, какBlackLine — его используют в том случае, когда структура дна не интересна, а интересует только рельеф. Если вы планируете тщательно анализировать структуру дна, следует задуматься над эхолотом с черно-белым дисплеем высокого разрешения, либо его цветной модификацией. Минимальное разрешение для подобных задач, на мой взгляд, порядка 320×320 пикселей для черно-белых моделей (более распространенное разрешение матрицы дисплея 240×160 пикселей сильно привязано к качеству самой матрицы. При одинаковом разрешении экрана, картинка может существенно отличаться, это, к примеру, может объясняться производителем ЖК-дисплея). В случае с цветным дисплеем,ограничений по разрешению экрана для исследователя структуры дна практически нет.

СУЩЕСТВУЮТ Л И КОСВЕННЫЕ ПРИЗНАКИ, ПО КОТОРЫМ МОЖНО ОПРЕДЕЛИТЬ ВИДЫ РЫБ?

Фактически, единственный признак, которым в данном случае оперирует классическая модель эхолота -это размер символа рыбы на экране при включенном режиме РЫБА. Обычно эхолот оперирует тремя предустановленными изображениями рыб. Анализируя глубину нахождения предполагаемой рыбы, рельеф дна, температуру воды, наличие или отсутствие термоклина(который умеет показывать любая, даже самая простая модель современного эхолота), рыболов может попытаться сделать предположение и о виде рыбы. Но это все же будет только предположение. Так что здесь все зависит скорее не от эхолота, который является всего лишь инструментом, а от рыболова.

СЛЫШАЛ, ЧТО ОПЫТНЫЕ РЫБОЛОВЫ ОТКЛЮЧАЮТ ФУНКЦИЮ ОПРЕДЕЛЕНИЯ РЫБЫ. ПОЧЕМУ?

Дело в том, что зачастую функция автоматического определения рыбы выполняет ряд иных действий. К примеру, могут включаться дополнительные режимы подавления помех, автоматическая настройка уровня чувствительности эхолота, в некоторой степени усредняться показания глубины, не будут показываться заведомые «не рыбы» (к примеру, твердые тела в воде и т.п.). В ряде случаев эхолот запущенный в режиме РЫБА упорно не желает показывать объекты, находящиеся в пределах полосы термоклина, в то время, как в неавтоматическом режиме там присутствует целый ряд дугообразных сигналов правильной формы,скорее всего, являющихся именно рыбой. При отключении автоматического режима распознавания рыбы следует знать, что необходимо движение либо лодки, либо рыбы. Стоящая рыба под неподвижной лодкой на экране эхолота будет отображена как прямая линия.

В идеальном случае дуга на экране эхолота формируется так, как только рыба попадет в конус излучения,на экране эхолота будет отображен первый пиксель дуги. Вследствие того, что или рыба движется под лодкой, или лодка движется над рыбой, каждый последующий пиксель будет отображаться чуть выше предыдущего,поскольку сокращается расстояние до рыбы.

Кроме того, меняется фактический уровень отраженного сигнала, рыба ближе — сигнал становится сильнее,соответственно, эхолот затратит больше пикселей на его отображение. Когда рыба прямо под датчиком, эхолот рисует максимальный по мощности сигнал, он соответствует вершине дуги. Далее лодка удаляется от рыбы (или рыба от лодки), все повторяется с точностью до наоборот и формируется вторая половина дуги.

Если рыба вошла в конус излучения, прошла не по оси луча, а в стороне от нее, это изменит форму дуги. К примеру, если рыба изменила глубину, одна из полудуг дуги будет иметь более длинную, вытянутую форму. В случае, когда дуга имеет явно неправильную форму (но в действительности, это может быть рыба(!)), режим РЫБА может просто отбросить такой сигнал, отдав предпочтение обработке более перспективных, с точки зрения разработчиков алгоритма, сигналов.

ОБЯЗАТЕЛЬНО ЛИ ДАТЧИК ЭХОЛОТА ПОГРУЖАТЬ В ВОДУ? СЛЫШАЛ, ЧТО ОН МОЖЕТ РАБОТАТЬ ЧЕРЕЗ ДНИЩЕ ЛОДКИ ИЗ ПВХ ЕСЛИ ЕГО НАМОЧИТЬ ВОДОЙ.

Даже самые простые модели эхолотов рассчитаны на работу на таких глубинах, которые на наших местных внутренних водоемах найти крайне затруднительно.То есть, будем говорить прямо: мощности там вполне хватает, чтобы работать не только в воде, но и через какую-либо поверхность. Для этого даже существуют специальные датчики с абсолютно плоской нижней частью. Главное условие — отсутствие воздушной прослойки между датчиком и поверхностью, скажем лодки из ПВХ. Для этого в некоторых случаях датчик действительно погружают в лужу воды, которая находится на дне лодки и успешно пользуются эхолотом. Помехи,возникающие при этом, незначительны. Вот что пишет по этому поводу непосредственно один из производителей: чтобы выбрать правильно место для монтажа датчика на дне корпуса, поставьте лодку на якорь над глубоким местом (производитель рекомендует ни много ни мало — 60 футов, рационально выбрать просто глубокое место).

Налейте немного воды на дно лодки. Вставьте датчик в эхолот, включите его и держите датчик сбоку от лодки. Настройте чувствительность и диапазон глубин так, чтобы на экране появился второй сигнал от дна (для этого нужно отключить автоматический режим и функцию ASP). После этого не меняйте установки. Выньте датчик из воды и поместите его в лодку в воду.

Понаблюдайте за сигналом, не ухудшилась ли чувствительность датчика. Второй сигнал от дна должен исчезнуть,сигнал от дна ухудшится. Поворачивайте датчик, чтобы найти лучшее место для него. Если параметр чувствительности нужно увеличить очень сильно, чтобы компенсировать помехи, то датчик стоит располагать снаружи корпуса лодки. Если же нет, отметьте место, где прием сигнала происходит лучше всего, и установите датчик согласно нижеследующим инструкциям. Однако, на мой взгляд, разумеется, лучше использовать датчик в воде, т.к. создать относительно простое крепление из струбцин и трубок проще, чем постоянно контролировать положение датчика на дне лодки.

Статьи по теме:

www.vseofishing.net

Как работает эхолот ⋆ Принцип работы ⋆ Что такое эхолот ⋆ Функции

Главная страница ✦ Эхолоты ✦ Как работает эхолот

В самых простых словах: электрический импульс от передатчика преобразуется в звуковую волну в датчике(трансдьюсер) и передается в воду. Когда волна попадает на объект (рыбу, дно, дерево и т.д.) она отражается. Отраженная волна снова попадает в преобразователь, где она трансформируется в электрический сигнал, обрабатывается по заданному алгоритму, и посылается на дисплей. Так как скорость звука в воде постоянна (приблизительно 1440 метров в секунду), промежуток времени между отправкой сигнала и получением эха может быть измерен и по этим данным расстояние до объекта может быть определено. Этот процесс повторяется многократно в течение секунды. Наиболее часто используемая частота волны составляет 200 кГц, также иногда производятся приборы на частоте 83 кГц. Хотя эти частоты находятся в диапазоне ближе к звуковым частотам, они неслышны ни людям, ни рыбе. Как упомянуто ранее, эхолот посылает и принимает сигналы, затем «печатает» эхо на дисплей. Так как это случается много раз в секунду, непрерывная линия идущая поперек дисплея, показывает рисунок дна. Кроме того, на экране отображается сигнал, возвращенный от любого объекта в воде между поверхностью и дном. Зная скорость звука в воде и время, которое требуется для возвращения эха, прибор может показывать глубину и нахождение любой рыбы в воде.



⛵ Возможности эхолота



Хороший эхолот обладает четырьмя важными характеристиками:

1) Мощный передатчик.

2) Эффективный преобразователь (датчик).

3) Чувствительный приемник.

4) Дисплей высокого разрешения.

Все части этой системы должны быть разработаны так, чтобы работать вместе, при любых погодных условиях и критических температурах. Высокая мощность передатчика увеличивает вероятность, что Вы получите эхо на глубоководье или в плохих водных условиях. Это также позволяет Вам видеть мелкие подробности, типа мальков и мелкой структуры дна. Преобразователь не должен только проводить мощный сигнал от передатчика, он также должен преобразовать электрический сигнал в звуковую энергию с наименьшей потерей в мощности сигнала. С другой стороны, он должен чувствовать самое малое эхо от малька или сигнал дна с глубоководья. Приемник имеет дело с чрезвычайно широким диапазоном сигналов. Он должен отличить максимально сильный передаваемый сигнал и слабое эхо, пришедшее от преобразователя. Кроме того, он должен различить объекты находящиеся близко друг к другу, превратив их в разные импульсы для дисплея. Дисплей должен иметь высокое разрешение (вертикальные пиксели) и хороший контраст, чтобы показывать подводный мир детально и четко. Это позволяет видеть мелкую рыбу и подробности дна.



🚤  Частота импульсов

Большинство современных эхолотов оперирует на частоте 200 кГц, некоторые используют 83 кГц. Есть свои преимущества у каждой частоты, но почти для всех состояний пресной воды и большинства состояний соленой воды, 200 кГц — лучший выбор. Эта частота дает лучшие подробности, работает лучше всего в неглубокой воде и на скорости, и обычно дает меньшее количество «шумовых» и нежелательных отражений. Определение близлежащих подводных объектов, также лучше на частоте 200 кГц. Это способность отобразить две рыбы как два отдельных эха вместо одной «капли» на экране.

Существуют некоторые условия, при которых частота 83 кГц лучше. Как правило, эхолоты, работающие на частоте 83 кГц (при тех же самых условиях и мощности) может проникать более глубоко через воду. Это происходит из-за естественной способности воды поглощать звуковые волны. Скорость поглощения больше для более высоких частот звука, чем для более низких частот. Поэтому 83 кГц эхолоты находят использование в более глубокой соленой воде. Также, преобразователи 83 кГц эхолотов имеют более широкие углы обзора, чем преобразователи 200 кГц эхолотов.

Пример: различие между 200 кГц и 83 кГц:

200 kHz 83 kHz
Малые глубины Большие глубины
Узкий конический угол Широкий конический угол
Лучшее определение и разделение целей Худшее определение и разделение целей
Меньшая чувствительность к помехам Большая чувствительность к помехам



🐠  Как формируется дуга рыбы

Причина, по которой рыба отображается, как дуга на экране эхолота заключается в относительном движении между рыбой и коническим углом преобразователя при проходе лодки над рыбой. Длина дуги на экране, от одного ее конца до другого — не имеет к размеру рыбы никакого отношения, а всего лишь обозначает время нахождения рыбы в конусе излучаемого акустического сигнала. Как только ведущая кромка конуса попадает на рыбу, пиксель отображается на экране эхолота. Поскольку лодка движется над рыбой, расстояние до нее уменьшается. Это ведет к тому, что каждый следующий пиксель отображается на экране выше предыдущего. Когда центр конуса находится непосредственно над рыбой, первая половина дуги сформирована. Это место — кратчайшее расстояние до рыбы. Так как рыба ближе к лодке, сигнал более сильный, и эта часть дуги самая толстая. Когда лодка уходит от рыбы, расстояние увеличивается и пиксели появляются более глубоко, пока рыба не уйдет из конуса. Если рыба не проходит непосредственно через центр конуса, дуга не будет отображена. Так как рыба находится в конусе не очень долго, не так много пикселей отображают ее на экране, а те что есть, более слабые. Это одна из причин, по которые трудно показать дуги рыбы у поверхности воды. Конический угол слишком узкий для получения дуги.

Это интересно: Рыбы создают одни из наиболее интересных и удивительных эхо-сигналов, какие только бывают. Вы наверняка слышали, что от плавательного пузыря в теле рыбы отражается эхо-сигнал, который в виде метки виден на экране эхолота. Это, правда, поскольку так и есть, но многие виды рыб не имеют плавательного пузыря, и, тем не менее, они также видны на экране эхолота! Как и мы, рыбы в основном состоят из воды, так что от эха было бы мало пользы. Но на теле рыбы есть чешуя, скелет и другие части тела, плотность которых больше плотности воды. Хотя от плавательного пузыря звуковой импульс отражается, наверное, лучше всего, но другие части тела рыбы также вполне способны стать причиной эхо-сигнала.

Помните, необходимо движение между лодкой и рыбой, чтобы была видна дуга. Для этого необходимо двигаться на медленной скорости. Если Вы остановились, то рыбы не будут отображаться арками. Вместо этого они будут видны как горизонтальные строки, поскольку они плавают внутри конуса преобразователя.



Исследование состояния воды и дна

Под этими словами подразумевается получение данных об особенностях состояния воды и плотности дна, а также получение данных о температуре воды. Для определения температуры используются специальные датчики, которые могут поставляться отдельно, а могут быть совмещены с преобразователем, то есть основным датчиком эхолота. К большинству эхолотов подключается датчик измерения скорости. Обычно он используется для измерения скорости лодки относительно воды, для определения оптимальной скорости для рыбалки, допустим, при ловле на «дорожку». Также для рыбаков полезными будут данные о скорости течения воды при стоянке на якоре. Анализируя полученные данные о скорости движения лодки, можно получить информацию о пройденном пути. При детальном анализе информации, полученной при помощи эхолота, можно определить, где находится термоклин — слой воды с низким содержанием кислорода, который образуется в стоячей воде при высоких температурах.



Каким образом определяется плотность и структура дна?

Это вторая, пожалуй, самая важная функция эхолота, позволяющая получать изображение контура дна — бровки, бугры и прочие изменения рельефа, представляющие интерес при поиске рыбы. Одной из ошибок рыболовов является представление, что на экране эхолота изображён тот участок, что охвачен лучом в момент времени, когда мы смотрим на экран. Но «картинка» на экране это всего лишь развёрнутая во времени история прохождения луча и её вполне можно сравнить с изображением луча на экране осциллографа — луч эхолота отражает на дисплее события во временном масштабе. Чем позже произошло событие, тем его изображение ближе к левому краю дисплея. Понятно, что событием в данном случае мы называем фрагмент изображения. Ряд событий и есть «картинка» на экране — прорисовка линии дна, объектов в воде, изображение изменения плотности воды (термоклин) и т.д. Сигнал луча эхолота по-разному отражается с разных видов донной поверхности. Например, сигнал, отраженный от илистого дна будет более рассеянный, нежели аналогичный сигнал, отраженный от жесткой поверхности. Поэтому илистое дно будет выглядеть на экране эхолота размытым и нечетким. А если дно жесткое, то на дисплее оно будет отображено насыщенным темным цветом без размытых краев.

⚓ Изображение объектов в воде, поиск рыбы.

Как бы парадоксально это ни звучало, но отображение символов рыбы на экране — это, скорее, второстепенная функция эхолота. Человек, увлекающийся рыбной ловлей, без проблем проанализирует данные эхолота, такие, как температура воды, глубина и структура дна, и на основе этих данных сделает вывод о возможном наличии рыбы на том или ином участке водоема. Когда на экране появляется графический символ рыбы или дуга, это значит, что луч эхолота несколько секунд назад прошел над местом, где он обнаружил объект, распознанный им, как рыба. При этом для того, чтобы эхолот просигнализировал о возможном наличии рыбы необходимо, чтобы она попала в центр луча. Мы уже говорили о том, что изображение экрана — это отображение происходящего под водой с учетом временной проекции. Аналогичная ситуация происходит во время обнаружения рыбы. Наиболее четкое изображение рыбы появляется на экране, когда рыба находится в центре луча. При этом не будем забывать, что и лодка, и рыба не стоят на месте, а движутся относительно друг друга. Если лодка идет на большой скорости на мелководье, а луч эхолота узкий, то шанс того, что эхолот зафиксирует появление рыбы в луче, крайне невелик. Да и к тому же, вряд ли рыба будет и дальше оставаться на месте, заметив лодку. На большой скорости также возможно появление на экране эхолота непрерывной черты, что говорит о том, что эхолот не успевает обрабатывать данные, полученные на такой скорости. Для того, чтобы информация о наличии рыбы, которая отображается на экране и реальность максимально совпадали, необходимо настроить чувствительность эхолота и скорость прокрутки экрана. Оптимальные значения для этих параметров устанавливаются исключительно опытным путем. Также желательно установить режим увеличения исследуемого участка (ZOOM). В этом случае информация на экране будет наиболее приближенной к действительности. Когда все параметры эхолота выставлены верно, мы увидим на дисплее дугу или символ рыбы. Значит ли это, что под лодкой действительно находится рыба? С вероятностью 80%- да. Однако бывает и так, что символом рыбы отображается проплывающая под водой коряга или иной предмет, очертаниями похожий на рыбу. Как в этом случае определить, действительно ли в поле луча эхолота попала рыба, а не посторонний предмет? Эхолот дает нам пищу для размышлений, а выводы мы делаем сами, основываясь на знаниях о повадках рыб и местах их обитания. Например, дуга возле донной коряги на глубине может оказаться судаком, а появление большого пятна на экране в углублении на фоне ровного дна, с большой вероятностью можно назвать стаей «бели» — некрупной густеры или плотвы. Конечно, однозначных выводов в любом случае делать не стоит, но места предположительного обнаружения рыбы в любом случае можно считать перспективными для ловли. То есть, рыбалка с эхолотом состоит из следующих важных факторов: анализ рельефа дна или наличие привлекательных для рыбы объектов на дне, и наличие символов рыбы на экране. И если одиночные экземпляры рыбы могут иногда отображаться некорректно, то обнаружение стаи крупных рыб практически всегда протекает без осложнений.

🐳  Виды эхолотов.

В основном все эхолоты делятся на однолучевые и многолучевые. Невозможно сказать однозначно, что лучше — один луч или несколько. Это все определяется индивидуальными запросами рыбака и особенностей ловли. Как уже было сказано выше, один неширокий луч дает четкое отображение структуры дна и подводных объектов, но при этом имеет не очень широкий угол обзора. Дополнительные же лучи эхолота не дает настолько четкого и детального изображения, но при этом позволяют наблюдать за объектами, которые находятся в верхнем и среднем слое воды. Например трехлучевой эхолот 200/455 кГц, формирует три луча, с общим углом покрытия 90 градусов: 20° центральный (200 кГц) и два боковых по 35° (455 кГц). Лучи эхолота выстроены в ряд — центральный луч отображает дно, боковые повышают обзорные свойства эхолота, что позволяет рыболову наиболее четко видеть, с какой стороны от лодки находится рыба. Данная система позволит получить наиболее подробную информацию о происходящем под водой, поскольку узкий луч (20°) проникает глубоко в воду, в то время как широкие лучи (35°) охватывают обширную площадь под лодкой.

Отдельная категория многолучевых эхолотов — это шестилучевые модели, которые позволяют генерировать трехмерную проекцию изображения. Однако такие эхолоты часто искажают полученную информацию, и потому требуют хороших технических навыков при настройке перед использованием. Самой популярной моделью является Humminbird Matrix 47 3D.

Технологии обработки и изображения эхо-сигнала.

Принцип работы эхолота заключается в том, что прибор обрабатывает и автоматически управляет такими параметрами, как скорость обновления, чувствительность, синхронизация работы передатчика и приемника. При этом условия эхолокации постоянно изменяются. Некоторые эхолоты позволяют вручную менять основные настройки. Это очень удобно для тех, кто предпочитает от начала до конца участвовать в процессе рыбаки и непосредственно эхолокации.

🚤  Как ведет себя эхолот на скорости.

Прежде всего надо отметить, что эхолот не предназначен для обнаружения рыбы на больших скоростях ! Поэтому на скорости большей, чем 60 км/час дуги рыб и изображения рельефа будут отображаться крайне некорректно. На такой скорости можно получать общую информацию о структуре дна. Что мешает корректной обработке сигнала на высокой скорости? В первую очередь это кавитация, то есть создание пузырьков воздуха вследствие турбулентности водяного потока при работе двигателя. В ряде случаев избежать пагубного воздействия кавитации помогает установка датчика не на транец, а на специальный держатель, который опускает датчик на большую глубину, чем, нежели он находился бы на транце.

Использование эхолота на зимней рыбалке.

Ряд эхолотов имеет возможность подключения дополнительного датчика, который может «просматривать» дно сквозь лед. Однако здесь есть свои подводные камни. Не всегда можно использовать датчик, который «бьет» через лед. Точнее, его можно использовать только в одном случае: если это первый лед и в нем нет пузырьков воздуха. Любое наличие воздуха в толще льда повлечет за собой искажение изображения. Как мы уже выяснили, для того, чтобы эхолот отображал сведения о глубине и структуре дна, необходимо, чтобы датчик находился в движении. Опуская датчик в лунку, мы ограничиваем его движение и, следовательно, теряем возможность видеть детали структуры дна. Обычные эхолоты для зимней рыбалки, не очень подходят, т.к. есть один недостаток — при изучении дна неподвижно, с помощью такого аппарата, дно как бы «плывет». Для зимней рыбалки, лучше использовать эхолот-флешер. Его главное достоинство — статичность дна. Флешеры способны в режиме реального времени практически мгновенно отображать все, что происходит под лункой. При этом есть возможность одновременного отображения рыбы и приманки. Встроенным флешером обладают модели Humminbird от 596 и выше.

Что может отобразить эхолот на зимней рыбалке?

Ремонт MarCum SHOWDOWN TROLLER

Во- первых, данные о составе дна. Во- вторых, данные о температуре воды. И, в третьих, мы можем получить данные о возможном местонахождении рыбы. Хоть датчик эхолота и находится в неподвижном положении, но рыба так или иначе находится в движении, поэтому на зимней рыбалке мы так же будем видеть отображение дуг и символов рыбы на экране эхолота. Для того, чтобы улучшить качество изображения на экране эхолота во время зимней рыбалки, необходимо установить низкую скорость обновления экрана, тогда объект, находящийся в воде в движении, будет виден гораздо четче. При этом в случае, если на экране появляется сплошная темная полоса, это может значить, что под водой довольная плотная стая рыб.



На что стоит обратить внимание при выборе зимнего эхолота:

  1. Время автономной работы (в холоде, емкость аккумулятора падает)
  2. Простота настроек
  3. Тип экрана
  4. Габариты
  5. Вес

Эхолоты Smartcast

Ремонт Эхолотов Smartcast

Ремонт Minn Kota DECKHAND DH 40

Современные эхолоты позволяют исследовать дно и подводные объекты с берега,Smartcast используя беспроводные датчики. Это удобно для тех, кто, помимо рыбалки с лодки, любит рыбачить с берега. Такие эхолоты очень компактные и могут устанавливаться на удочку, или в виде наручных часов. Например уникальная модель Smartcast RF35е — беспроводной рыбопоисковой эхолот, выполненный в виде наручных часов. Датчик можно использовать стационарно или в движении, при этом на дисплее будет отображаться изображение Smartcastтой зоны, над которой проплывает датчик. Эхолоты Smartcast RF35е идеально подходят для изучения дна на большом расстоянии и для ловли рыбы с берега. Прибор выдает сигнал обнаружения рыбы, а максимальная глубина обнаружения составляет 35 м. Датчик работает от замыкания двух контактов, что продлевает срок службы батареи.

Эти модели нельзя использовать как зимние эхолоты, так как они выходят из строя при температуре ниже нуля !

Практические выводы: Эхолот с большим углом обзора и низкой частотой излучения дает возможность быстро прочесать большие пространства. Это полезно при обследовании совершенно незнакомого места. Эхолот с высокой частотой излучения и малым углом обзора дает более точную информацию о происходящем под лодкой и в ближайших окрестностях. Так легче искать конкретную яму, бровку или банку. Чем ближе к поверхности эхолот показывает рыбу, тем ближе к курсу движения Вашей лодки эта рыба находится. Однолучевой эхолот на рыбалке — тоже хороший помощник, не обязательно гнаться за количеством лучей.

sonarmaster.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
