Что такое граната в автомобиле (ШРУС): эксплуатация, неисправности

Колеса автомобиля часто изменяют свое положение. Каким образом передать крутящий момент на ведущие колеса автомобиля с передним приводом и что такое граната в автомобиле? Ответом на этот вопрос послужит шарнир равных угловых скоростей, который в простонародье получил название «граната».

Беспроигрышная передача крутящего момента — ШРУС

Несомненно, у автомобилей с передним приводом есть множество достоинств. Как известно они более экономичны, легче управляются и имеют более повышенную проходимость. Но есть и задача, поставленная перед производителями. Как на колеса, которые управляют автомобилем передать крутящий момент? Обычные применяемые способы здесь не работают, поскольку угол отклонения колес от продольной оси составляет 35-37 градусов.

Решение конструкторов не заставило себя ждать, они предложили применять простой карданный шарнир. Но впоследствии опытным путем было выяснено, что стабильная его работа может протекать при углах не более 12 градусов.

При больших углах происходит потеря мощности, проявляется неравномерное вращение, вибрация и множество других факторов. Тогда было принято изобрести специализированное устройство, без недостатков, обнаруженных в кардане. После этого на свет появился шарнир равных угловых скоростей, сокращенно ШРУС или граната.

Его появление связано с 20 годами прошлого века. Именно это устройство под названием шарнир равных угловых скоростей стало использоваться и используется, по сей день, для передачи крутящего момента на ведущие колеса автомобилей с передним приводом.

Разновидности

За прошлый век было разработано предостаточное множество различных конструкций ШРУС, но широкое распространение и применение на автомобилях получили далеко не все. На данный момент используются следующие виды шарниров:

– Шариковые или шарниры «Рцеппа». Разработчиком данного вида был конструктор Альфред Рцепп;
– Кулачковые или сухариковые гранаты;
– Трипоидные шарниры с игольчатыми подшипниками;
– Спаренные карданные шарниры.

В основном на новые автомобили устанавливаются шариковые или трипоидные шарниры с игольчатыми подшипниками. Другие представленные виды, а именно спаренные шарниры и кулачковые нашли свое применение на тракторах, грузовых машинах и специальной технике.

Конструкционная особенность гранаты (ШРУС)

Все виды ШРУС имеют индивидуальные отличительные особенности в конструкции. Чтобы выяснить это, нужно более подробно рассмотреть устройство на примере шариковых и трипоидных шарниров.

ШРУС шариковый

Корпус шарикового шруса представляет собой наружную обойму, внутри которой располагаются канавки. Внутри корпуса расположена внутренняя обойма, также имеющая канавки. Еще в конструкцию входит сепаратор и 6 шариков. Шарики расположены в канавках между внутренней обоймой и наружным корпусом и фиксируются сепаратором, который предостерегает их от рассыпания.

На корпусе имеется небольшой шлицевой вал. Чтобы установить приводной вал, внутренняя обойма также имеет соединение на шлицах. По типу расположения на автомобиле ШРУС может быть внешним или внутренним. Внутренний ШРУС устанавливается в коробку передач, а наружный в ступицу ведущего колеса. Внешний ШРУС имеет радиусные шлицевые канавки, а внутренний прямые. Объяснение разницы канавок будет рассмотрено ниже.

Трипоидный ШРУС

Различают два вида трипоидных шарниров, они могут быть жесткими или универсальными. Универсальный имеет корпус, в котором расположены три канавки, трехлучевую опору, напрессованную на вал и трех роликов, которые имеют шаровую поверхность и закреплены на пальцах опоры при помощи подшипников.

Ролики и вал с трехлучевой опорой располагаются в корпусе, причем ролики могут свободно перемещаться в канавках. В жестких трехлучевая опора с роликами также расположена внутри корпуса, но с опорой взаимодействует вилка с тремя пазами, в которых двигаются ролики. Применяются универсальные шарниры только как внутренние, а жесткие как внешние.

Постоянная смазка просто необходима любому виду из ШРУС. Для смазки используют различные пластичные материалы, которые заполняют весь объем шарнира. Для предотвращения выдавливания смазочного материала применяют резиновый гофрированный пыльник, который также оберегает от попадания грязи. Пыльник гнется одновременно с шарниром и обеспечивает при этом герметичность.

Эксплуатация ШРУС в автомобиле

Из выше сказанного знаем, что ШРУС применяется для передачи момента ведущим управляемым колесам автомобиля с передним приводом. Но получается, так что на одно колесо предусмотрен не 1 ШРУС, а два, т.е. внешний шарнир и внутренний. Напрашивается вопрос, зачем нужно два шарнира? На самом деле все просто.

Устанавливается внутренний шарнир между КПП или редуктором и полуосью, внешний устанавливается между ступицей и полуосью. Из этого следует, что две гранаты обеспечат нормальное вращение колеса, независимо от различных отклонений полуоси и развала-схождения.

Теперь становится все понятно относительно прямых и радиусных канавок, выполненных на шлицах внутренних и внешних ШРУС. Прямые канавки, выполненные на внутреннем шарнире, предоставляют движение элементов шарнира вдоль оси, за счет этого уменьшается вибрация на двигателе и амплитуда колебаний подвески. Радиусные канавки, выполненные на внешней гранате, обеспечивают увеличение угла поворота ШРУС, а значит и ведущего колеса.

Симптомы неисправности

Наиболее долговечными и качественными узловыми элементами конструкции автомобиля являются ШРУС. Для защищенности от неблагоприятного воздействия шарниры равных скоростей предохраняются резиновым пыльником. Он удерживает герметичность от соприкосновения элементов гранаты с влагой, грязью и пылью.

Если машина своевременно проходит технический осмотр и качественно обслуживается, эксплуатируется по асфальтным дорогам, то внешние и наружные гранаты служат длительное время, не причиняя неудобств владельцу автомобиля.

При эксплуатации автомобиля по бездорожью на не качественных дорогах с ямами и ухабами, возникают различные неисправности шарниров равных угловых скоростей. Необходимо выделить основные причины поломки гранат:

– пыльник повреждается и внутрь гранаты попадает различные виды загрязнений и влаги;
– эксплуатация шарнира с некачественной смазкой или с ее отсутствием;
– брак на производстве при изготовлении ШРУС или применение некачественного металла;

Если при эксплуатации автомобиля появились посторонние шумы, характеризующие себя как пощелкивание, характерный скрежет или металлический хруст, то стоит обратить внимание на исправность внутренней или наружной гранаты транспортного средства.

Все неисправности возникают от проникновения пыли или грязи между обоймами и шариками, т.е. в пространство между элементами гранаты. При выполнении ремонта подвергается к замене вся граната целиком на аналогичную.

В целом такое конструктивное устройство, как шарнир равных угловых скоростей обеспечивает долговечную, эффективную эксплуатацию транспортного средства. И редко заставляет владельцев автомобилей посещать автосервис.

Поделитесь информацией с друзьями:


Граната в машине что это такое? Страшно и интересно!

4. 9/5 — (15 голосов)

Для начинающего автолюбителя выражение «заменить гранаты» звучит по меньшей мере странно))) и уж точно непонятно. Хотя, если у вас переднеприводный автомобиль, то не сомневайтесь – 4 гранаты в него заложены точно!

Только не переживайте, конечно же это не боеприпасы, которые первые приходят на ум. Речь идет о металлических приводах, через которые двигатель раскручивает колеса. Давайте вместе разберемся, что такое граната в автомобиле.

ШРУС

Сами понимаете, что для движения автомобиля двигатель должен как-то крутить ведущие колеса. Казалось бы, все просто: соединил вал движка с колесом и поехал! Но не тут-то было.

На переднеприводном автомобиле (а таких большинство) передние колеса крутятся не только для движения вперед, но и для поворота налево или направо. А еще при езде по кочкам или наклонным дорогам колеса то и дело прячутся под крылья, отрабатывая неровности.

Вот и получается, что каждое колесо движется одновременно в нескольких направлениях. Двигатель же все это время стоит на месте и лишь слегка вибрирует на своих опорах. Невозможно, ведь, чтобы движок крутился вместе с каждым колесом.

Для решения проблемы инженеры придумали специальный гибкий вал, который по-научному величают шарниром равных угловых скоростей (сокращено ШРУС).

Слева шариковая, а справа гипоидная гранаты в сборе с полуосями

Граната относится к шариковым ШРУСам и состоит из трех частей: внешней (корпус), внутренней (обойма) и сепаратора с прочными шариками.

Внутреннее устройство шарикового ШРУСа

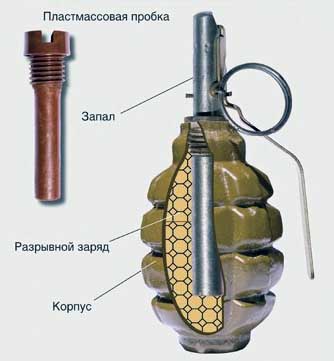

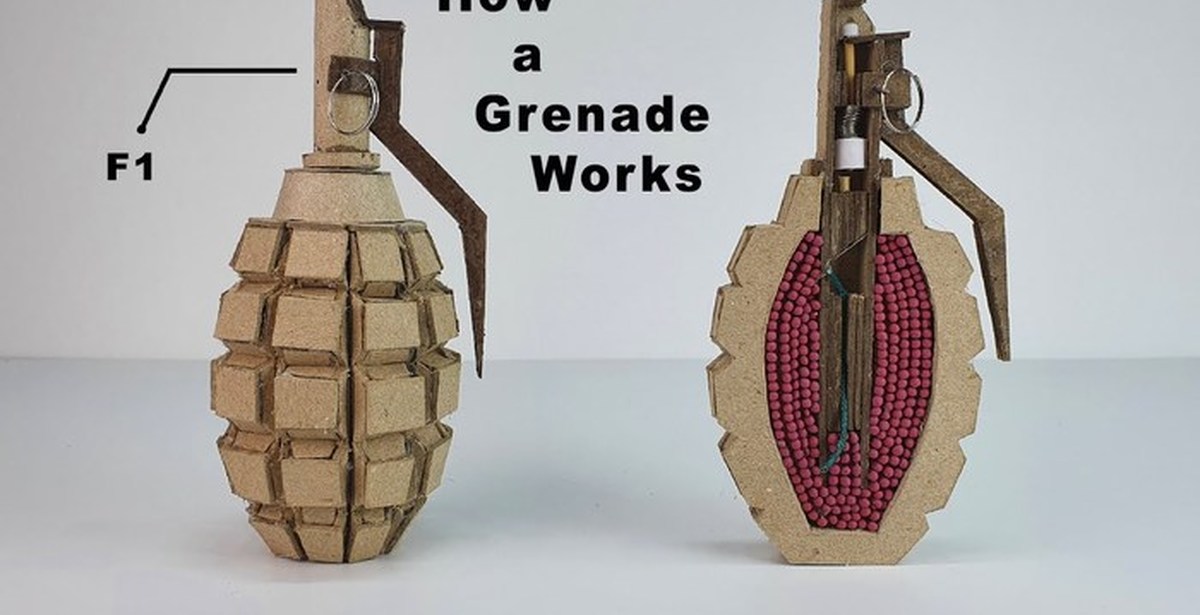

Визуально такой шарнир очень похож на настоящую взрывчатую гранату, особенно, если разделить его пополам. Благодаря такому визуальному сходству за деталью закрепилось звучное прозвище.

Правда похожи?

Кроме шарикового есть и другие типы шрусов:

  • Трипоидные;
  • Кулачковые;
  • Спаренные карданные.

В обычных легковушках такие изделия встречаются реже.

Где располагается граната в машине

Повторимся, что запчасть присуща только переднеприводным авто. Машины с задними ведущими колесами приводятся в движение другим валом – карданом. А потому ответ на вопрос что такое граната и где она находится в автомобиле актуален лишь для первого случая.

Расположены гранаты в передней части автомобиля. В каждой машине находится 4 гранаты: по две на колесо. Это необходимо для того, чтобы подвеска могла нормально поднимать и опускать колесо на кочках и при этом рулить. Определить их визуально достаточно легко по гофрированным резиновым пыльникам.

Обычно пыльники бывают черного цвета, но можно встретить коричнево-красные или прозрачные модели

Первая гранта в паре вставляется в ступицу колеса и называется внешняя. Она отвечает за хождение колеса вверх-вниз и за его поворот влево-вправо. Этот узел испытывает самые большие нагрузки, а потому изготавливается достаточно большого размера.

Второй шарнир вставляется в коробку передач и называется внутренним. Его задача обеспечить небольшое хождение колеса вверх и вниз на неровностях. Нагрузки на него меньше, а потому и размер скромнее.

Левый шарнир втыкается в ступицу колеса, а правый в выход КПП. Между ними полуось

Между собой наружная и внутренняя гранаты соединены полуосью с продольными шлицами. Именно эта составная конструкция, состоящая из трех деталей, обеспечивает передачу крутящего момента от двигателя колесам.

Видео о ШРУСе, его разборке и причинах хруста

Видеоролик об устройстве и принципе работы гранаты

Срок службы и обслуживание

Граната в легковушке – это расходник. Менять ее придется достаточно часто. Благо стоимость узла и ремонта обычно не самая высокая.

Сколько отходит заводская деталь зависит от трех факторов:

  • Манеры вождения;
  • Модели машины;
  • Своевременного обслуживания.

Первый фактор имеет решающее значение. Особенно сильно гранаты боятся наваливания гашетки при вывернутом в крайнее положение руле. В такие моменты узел испытывает максимальные нагрузки.

Если вы в основном двигаетесь спокойно, то ресурс для вашей машины можно поискать на тематических форумах. Есть авто, в которых штатное изделие может отходить больше ста тысяч.

Под своевременным обслуживанием подразумевается периодический осмотр пыльников, своевременная их замена и набивка смазкой. Если в резинке появится трещина, то смерть шруса наступит всего через пару недель. А в дождливую погоду это может случиться еще быстрее. Виной всему вода, которая, попадая в узел, приводит к коррозии и вымыванию защитной смазки.

Наверняка вам будет интересно узнать, что кроме гранат абсолютно во всех обычных легковушках есть телевизор! Обязательно прочитайте нашу статью об этом, чтобы быть знающим автовладельцем.

Порванный пыльник — типичная неисправность

Пыльники, кстати, стоят совсем недорого. Смазка тоже дешевая и называется банально – «ШРУС». Во время покупки не забудьте проверить, чтобы в комплекте с пыльниками шли хомуты для их затяжки.

Совет как продлить жизнь гранаты:

  1. Не давить педаль в пол на повороте, особенно при трогании
  2. Вовремя менять пыльники и смазку

Ресурс внешней и внутренней гранат сильно отличается. Первая подвержена большим усилиям, так как вынуждена поворачиваться на значительные углы, а потому чаще дает о себе знать.

Внутренняя деталь вполне может не беспокоить весь срок службы автомобиля.

Неисправности и ремонт

Определить, что узел требует замены можно по характерным щелчкам, похожим на удары небольшого отбойника.

Обычно картина гибели узла следующая:

  • При повороте на 90 градусов и резком нажатии газа появляются громкие глухие щелчки справа или слева от водителя (с какой стороны идет звук, там и затаилась неисправность). При резком трогании, езде по прямой и перестроении посторонних звуков пока нет;
  • Если продолжать ездить, не устраняя дефект, то стук будет усиливаться и возникать при нажатии газа даже с незначительными поворотами руля, а потом и вовсе при трогании и движении прямо;
  • Заклинивание и «взрыв». Корпус шарнира или сепаратор лопаются и автомобиль теряет способность к самостоятельному передвижению. При этом могут быть серьезно повреждены детали двигателя, подвески и тормозной системы. К слову, такие последствия наступают крайне редко. Чаще все заканчивается простым обездвиживанием.
В этой гранате лопнул сепаратор и шарики просто выпали в пыльник, лишив машину шансов на передвижение

Вот вам и ответ на вопрос «граната в машине что это такое?» — оказывается эта запчасть, как и ее взрывчатая тезка, может «бахать» выводя из строя и причиняя ущерб.

Интересно, что запчасть неремонтопригодна. А потому, даже выявив болезнь на ранних стадиях ее придется полностью заменить.

Как заменить гранту

Первый вопрос: «менять самостоятельно или в сервисе?»

В принципе для большинства бюджетных легковушек (ВАЗ, Шевроле, Хендай и др.) при наличии опыта ремонта ходовой автомобиля и инструментов замена шарнира не так уж сложна. Можно даже обойтись без ямы. Но попотеть придется.

Обычно именно из таких запчастей состоит комплект для замены гранаты в магазине: пыльник, смазка, граната, хомуты пыльника, стопорное кольцо для полуоси

Для дорогих авто, без опыта и инструмента, для авто на гарантии или по страховке – однозначно дорога в сервис.

Второе, с чем часто сталкиваются автолюбители – это фраза слесаря «если захрустела одна граната, то менять нужно сразу обе». Причем одни настаивают на замене пары наружная-внутренняя. Другие уговаривают при хрусте одной внешней, заменить и вторую, а внутренние оставить.

Мотивация простая, если одна деталь сломалась, то и вторая скоро подойдет. Решать вам. И хотя мы не раз уже говорили, что расходник недорогой, но при массовой замене, ремонт влетит в копеечку.

А ведь никто не может знать, когда «крякнут» рабочие шарниры. И практика показывает, что они могут проходить еще не одну тысячу километров.

Поэтому отвечая на вопрос «нужно ли менять обе гранты?» считаем, что не стоит. Дайте деталям доработать положенный срок и сэкономить ваш бюджет. Тем более, что перед «взрывом» граната сама заблаговременно предупредит вас легкими пощелкиваниями.

Видео о замене гранаты на ВАЗ 2108, 2109, 21099

Вам наверняка будет интересно узнать о том, что значит хасанить на молодежном автомобильном сленге.

Узнавай больше с mnogoznaniy.com!

Как выбрать пыльник ШРУСа (гранаты)

Согласно различным оценкам, пыльник ШРУСа является одной из самых часто заменяемых комплектующих авто. Дело в том, что пыльники, которыми оснащены неоригинальные шарниры (а именно их чаще всего покупают автолюбители) часто имеют невысокое качество исполнения. Как результат, они быстро рвутся и далее нуждаются в полной замене. Многие автолюбители и вовсе покупают вместе с неоригинальными шарнирами качественные пыльники, чтобы сразу поменять имеющийся уплотнитель на более качественный, а уже потом устанавливают шарнир. Avto.pro решил разобраться в особенностях выбора пыльников ШРУСа и дать автолюбителям несколько советов по подбору данного уплотнителя.

О чем речь

Шарнир равных угловых скоростей, который обычно именуют ШРУСом (сокращение по литерам) или гранатой, является одной из самых важных и одновременно самых загадочных элементов автомобильной ходовой. Почему загадочных? Дело в том, что с проблемой выхода из строя данных шарниров автолюбители сталкиваются очень часто. А так как гранатой оснащаются подавляющее большинство переднеприводных и многие полноприводные авто, данная проблема стоит очень остро.

Шарниры бывают внутренними и наружными. Они имеют почти идентичное устройство. В общем виде это:

  • Корпус с обоймой;
  • Сепаратор;
  • Обойма;
  • Шарики;
  • Вал;
  • Стопорное кольцо;
  • Чехол (пыльник) с хомутом.

Именно этот шарнир обеспечивает нормальную передачу крутящего момента даже при повороте вплоть до 70 градусов относительно некоторой оси. В случае автомобиля это означает, что ведущая ось, остающаяся жестко зафиксированной, может нормально передавать момент шарниру, который, в свою очередь, может проворачиваться. Это дает возможность создавать полноценную систему привода колес в автотранспорте с независимой подвеской. Однако недостатков у гранат много: склонность к перегреву (практически полностью решена в некоторых типах шарниров), потребность в смазывании, склонность к самозаклиниваю (решено в моделях типа «Трипоид»), капризность в эксплуатации. Касательно последнего: гранаты быстро выходят из строя при попадании внутрь сепаратора воды, песка, мелких камешков и т.

п. Решить эту проблему позволяет качественный пыльник.

Назначение и классификация пыльников

Как уже было указано выше, ШРУСы довольно капризны. Они являются условно ремонтопригодными, но в случае выхода из строя почти всегда идут под замену. Дело в том, что при попадании внутрь шарнира различных загрязнителей они сначала смешиваются со смазочным материалом, а затем выводят из строя весь механизм. Первый признаком выхода шарнира из строя является появление т.н. хруста. Он особенно хорошо различим при движении на

средних скоростях. Защитить гранату помогает пыльник – он удерживает смазочный материал внутри механизма и минимизирует внешние воздействия. Требований к пыльникам несколько:

  1. Плотное облегание механизма после установки без возникновения зазоров при ударах и сильных вибрациях;
  2. Способность сохранять форму даже после множества циклов сжатий и растяжений;
  3. Стойкость к воздействию смазочных материалов, агрессивных химических соединений (в т. ч. бензина), высоких и низких температур;
  4. Высокая упругость и износостойкость.

Пыльники напоминают цилиндрическую «гармошку», т.е. имеют несколько ребер и могут вытягиваться в разных направлениях. Благодаря этому они могут вытягиваться по направлению движения шарнира, имеют хорошую упругость и могут вернуть первоначальную форму даже после сжатия или растяжения. Пыльник фиксируется на гранате парой металлических хомутов, которые идут с ним в комплекте. Также в комплектах пыльников часто идут небольшие резиновые уплотнители и тюбик со смазочным материалом, который наносится на ШРУС. Сами пыльники бывают:

Речь идет о защитных чехлах внутреннего и наружного ШРУСа. Они далеко не всегда являются взаимозаменяемыми, так что при выборе пыльника стоит обращать внимание на их название и место установки. Также при выборе подобного изделия стоит помнить о том, что они могут изготавливаться из четырех типов материалов. А именно:

  • Резины;
  • Термопластика;
  • Полиуретана;
  • Силикона.

Как успела показать практика, если сравнивают четверку качественных пыльников из вышеуказанных материалов по небольшому пробегу (до 10-15 тыс. км

), они демонстрируют примерно одинаковую эффективность – отличия проявляются лишь на большой дистанции. Об особенностях пыльников из упомянутых материалов стоит рассказать подробнее.

Вопрос выбора материала

Хоть эксперты и говорят о том, что при выборе пыльника нужно руководствоваться в первую очередь производителем и ценой, в действительности стоит учитывать также и материал изделия. К примеру, наиболее распространенные резиновые пыльники имеют множество недостатков, о которых стоит знать грамотному автолюбителю. Далее мы будет говорить только о неоригинальных пыльниках и их наиболее часто встречающихся «болезнях». Вот основные проблемы резиновых пыльников:

  • Небольшой эксплуатационный ресурс. Он составляет 6 месяцев в среднем и до 18 месяцев в лучшем случае;
  • Низкая морозостойкость. Пыльники быстро «дубеют» в сильные морозы.

Резиновые изделия имеют доступный ценник и их легко менять. Отчасти поэтому резиновые пыльники считают одним из автомобильных расходников наравне с тормозными колодками, щетками стеклоочистителей и фильтрами. Правда, менять пыльник далеко не обязательно, но крайне желательно – это предотвратит быстрый выход гранаты из строя. Что касается недостатков изделий из термопластика:

  • Проблемы с геометрией. Касается неоригинальных пыльников – они просто соскакивают с посадочного места или прилегают к шарниру недостаточно плотно, давая воде и грязи проходить через зазор;
  • Проблемы с установкой. Ленточные хомуты не всегда удерживают пыльник достаточно хорошо, а если их неправильно установить и стянуть, они расслабятся уже спустя несколько месяцев эксплуатации.

Если в оригинальную комплектацию автомобиля входят пыльники из термопластика, вы можете быть уверены в том, что уплотнитель прослужить долго – до 10 лет.

А вот его хомуты могут быстро ослабиться. В случае неоригинальных пыльников проблемы с хомутами наблюдаются практически всегда. Производитель пытается решить проблему появления зазоров между изделием и гранатой при помощи специальных герметиков, однако специальные химические составы не держится на парах типа «термопластик-металл» достаточно долго – герметик быстро становится неэффективным. В идеале изделие из термопласта нужно обдуть строительным феном перед установкой на ШРУС. Касательно недостатков пыльников из силикона:

  • Чрезмерная гибкость материала и низкая прочность при скручивании и при попадании мелких заостренных камешков при езде по некачественным дорогам / бездорожью;
  • Высокая мягкость, влияющая на посадку пыльника. Даже плотно затянутые хомуты спустя время перестают удерживать пыльник и он соскакивает, из-за чего между ним и гранатой образуются небольшие зазоры.

В теории, достаточно толстый пыльник из силикона может иметь высокую износостойкость и почти абсолютно защиту от перепадов температур и воздействия химии. К несчастью, из-за высокой стоимости силикона производители стараются экономить, выпуская тонкие пыльники, которые имеют больший эксплуатационный ресурс, чем резиновые аналоги, но вот на практике почти ни в чем их не превосходят. Предпочтение стоит отдавать достаточно толстым силиновым пыльникам — они не рвутся при скручивании и служат намного дольше резиновых аналогов. Впрочем, даже тонкие силиконовые пыльники можно ставить на автомобили, которые эксплуатируются исключительно в городе.

Наибольшей прочностью и износостойкостью могут похвастать полиуретановые пыльники. Вместе с тем, главный недостаток изделий из термопластика – высокий риск появления зазоров между изделием и гранатой – характерен и для них. Такие пыльники бывает сложно подобрать под свой автомобиль и правильно установить. Одной из последних новинок на рынке автозапчастей стали

разборные полиуретановые чехлы ШРУСов. К несчастью, они довольно дороги и не демонстрируют того эксплуатационного ресурса, который обещают производители. За простоту в установке приходится платить повышенным риском появления зазоров. Выпускают их по большей части турецкие фирмы.

Признаки выхода пыльника из строя

Как говорилось в одном из предыдущих разделов, пыльник стал для автолюбителей чем-то вроде расходников. Если он «ходит» хотя бы год, это уже можно назвать отличным результатом. Выявить дефект пыльника очень легко – достаточно осмотреть пыльник как следует. Признаком выхода изделия из строя является:

  • Разрыв в одном или нескольких местах;
  • Наличие смазочного материала гранаты на внешней поверхности пыльника;
  • Появление большого числа мелких трещин.

Хоть пыльник и рекомендуется осматривать каждые 10-15 тысяч километров пробега (а в случае дешевого расходника и того чаще), зачастую автолюбителя получают сигнал о необходимости его замены без визуального осмотра – когда в нижней части автомобиля начинает раздаваться скрежет и хруст.

Выбор нового пыльника

При поиске подходящего пыльника можно брать как оригинал, так и неоригинал. Если вы решили взять неоригинал, то выбор будет очень богатым. Исключение: новые модели авто, для которых пока нет большо ассортимента запчастей со вторичного рынка. Спустя время и для них можно будет взять пыльник из нестандартного материала, как-то полиуретана или силикона. Искать запчасть можно по:

  • Параметрам вашего транспортного средства;
  • Коду пыльника;
  • Параметрам пыльника.

В третьем случае поиск упрощают специализированные сайты. А вот если искать запчасть по параметрам транспорта, то лучше всего обращаться к онлайн-каталогам крупных маркетплейсов, имеющих продвинутую систему поиска. К примеру, к Avto.pro, где также реализована система полнотекстового поиска. Вам стоит учесть следующее:

  • Экономить не стоит. Лучше взять не самое дешевое резиновое или пластиковое изделие, а если вы эксплуатируете автомобиль исключительно в городе, то и силиконовое. Также можно поэкспериментировать с полиуретановыми пыльниками, но мы не рекомендуем брать их «по кругу», т.е. сразу 4 пары внутренних и внешних пыльников;
  • Изношенный шарнир в теории можно восстановить. Его нужно разобрать и очистить от старой смазки, уделяя особое внимание обойме и шарикам. Затем шарнир нужно заполнить новой смазкой – обычно хватает 250-350 миллилитров;
  • При выборе недорого ШРУСа имеет смысл дозаказать хороший пыльник. Мы уже писали о том, что дешевые шарниры часто комплектуют низкокачественными пыльниками – эту проблему легко решить, хоть и за дополнительные деньги.

Не забывайте и о том, что при подборе неоригинального пыльника важно обращать внимание на фирму-производителя. Лучшим вариантом будет тот производитель, который одновременно является поставщиком на конвейер крупных автомобильных концернов. В подавляющем большинстве случаев он поставляет достаточно качественные изделия и на вторичный рынок. Стоит выделить такие фирмы:

С последней фирмой стоит быть осторожным – последнее время качество выпускаемых ею изделий не отличается стабильностью. Если вы решили взять классический резиновый пыльник, советуем внимательно его осмотреть и пощупать. Если вы отогнете край пыльника, внутри не должно быть видно даже маленьких трещин. Изделие должно быть выполнено из довольно плотного и толстого материала. Если при этом оно еще и покажется вам относительно мягким – это хорошо. Низкокачественные резиновые пыльники всегда твердые и медленно возвращают исходную форму после сжатия.

Вывод

Пыльник можно по праву считать одним из важнейших элементов шарнира равных угловых скоростей. Если даже самые сомнительные производители научились выпускать относительно неплохие шарниры, то при наличии низкокачественного пыльника их изделия очень быстро выходят из строя. Решить такую проблему можно тремя способами: покупать только дорогостоящий неоригинальный ШРУС, оригинал или покупать вместе с запчастью новый пыльник. Впрочем, с последним вам наверняка придется столкнуться еще много раз по ходу эксплуатации автомобиля. Рекомендуем обращаться к указанным в данной статье рекомендациям, когда вы будете выбирать новый пыльник гранаты.

какой цвет, черный, красный, голубой, звездчатый, магические свойства, драгоценный кристалл, поделочный самоцвет

Камень гранат никого не оставляет равнодушным. Он привлекает людей не только своим завораживающим сверканием и чистым цветом, но и магическими и целебными свойствами. Небольшие кристаллы внешне напоминают темно-красные зерна фрукта с одноименным названием. Однако минералу свойственны не только красные оттенки. В природе встречаются камни белой, желтой, зеленой, голубой, фиолетовой и даже черной цветовой гаммы. Все виды граната обладают одинаковыми физическими свойствами и используются преимущественно в ювелирной сфере.

История и характеристика минерала

Гранат известен человечеству на протяжении десятков столетий. Первыми начали создавать из него украшения древние греки, римляне и персы. В Северном Причерноморье гранатовые кристаллы были весьма популярны у скифов. Население Древней Эллады дало сверкающему самоцвету название «антракс», что в переводе означает «уголек». У римлян драгоценный камень именовался карбункулом, а у — венисой, бечетом и червецом.

Золотые серьги с коньячными бриллиантами, гранатом (перейти в каталог SUNLIGHT)

Название «гранат» камню дал во второй половине XIII столетия немецкий алхимик Альберт Магнус. Однако в России еще долгое время минерал носил имя «лал», объединившее в себе все ярко-красные самоцветы (гранат, шпинель, турмалин и рубин). В Европе красота камня долгое время оставалась незамеченной. Только в XVII столетии мастера начали использовать его в качестве ювелирного и поделочного материала. С 1803 года под гранатами стали подразумевать не отдельные минералы, но и целую группу драгоценных и полудрагоценных камней, обладающих похожими свойствами.

Гранаты — минералы класса силикатов, для которых характерны следующие особенности:

  • стеклянный блеск;
  • кубическая сингония;
  • неровный излом;
  • белый цвет черты;
  • несовершенная спайность;
  • средний уровень твердости по шкале Мооса (6,5-7,5).

Несмотря на то что физические свойства всех относящихся к группе гранатов камней идентичны, химический состав их кристаллов отличается. В зависимости от примесей, присутствующих в минерале, его цветовая гамма может варьироваться от полностью прозрачной и белой до фиолетовой и черной.

Известные и редкие разновидности самоцвета

На сегодняшний день в группу гранатов входят 14 видов природных минералов. К наиболее известным из них относятся:

  1. Пироп — прозрачный и полупрозрачный силикат преимущественно кроваво-красного цвета. Изредка встречаются образцы розового, пурпурного и оранжево-красного оттенков. Прозрачные пиропы — драгоценные камни, использующиеся в ювелирной промышленности. Полупрозрачные экземпляры особой ценности не имеют и применяются в качестве абразивного материала. Добываются пиропы в содержащих магний ультраосновных горных породах. Их крупнейшие месторождения находятся в Якутии и ЮАР.
  2. Альмандин — распространенная разновидность граната характерной красной или красно-фиолетовой расцветки. Отдельные образцы могут быть окрашены в вишневый, фиолетовый и коричнево-красный цвет. Изредка встречаются черные минералы. Драгоценными являются только прозрачные альмандины, используемые в производстве изысканных ювелирных изделий. Их добыча ведется на Цейлоне. Менее ценные породы образовались в сланцевых и гнейсовых породах Финляндии, Индии, Монголии и Мадагаскара. В Российской Федерации крупные месторождения альмандина обнаружены на Кольском полуострове.
  3. Спессартин — камень насыщенной красной, розовой, красновато-оранжевой, желтовато-оранжевой или коричневой цветовой гаммы. От других разновидностей отличается специфическим жирным блеском. Используется в ювелирном деле, востребован коллекционерами. Подходящие под это описание камни обнаружены на Цейлоне, Мадагаскаре, в Италии, Норвегии, Бразилии, Мексике и США. В России залежи минерала находятся в Карелии, Сибири и на Урале.
  4. Гроссуляр (иначе — гомед, гессонид) — представитель группы гранатов с высоким содержанием алюминия и кальция. Бывает золотисто-желтым, зеленым, коричневым, красновато-розовым. Разновидностью данного вида самоцветов является прозрачный или белый гранат (лейцит), который встречается в природе крайне редко и высоко ценится коллекционерами. Гроссуляр — полудрагоценный камень, качество которого определяется с учетом его блеска, прозрачности и чистоты цвета. Добывается в ограниченных количествах в Кении и Танзании.
Золотое кольцо с гранатом и бриллиантами (перейти в каталог SUNLIGHT)

Хоть гранат стоит дешевле других драгоценных камней, некоторые его экземпляры могут посоревноваться в цене с самыми дорогими самоцветами планеты. Одним из таких образцов является звездчатый гранат — прозрачный кристалл, внутри которого при освещении появляется звездообразная фигура с расходящимися в разные стороны лучами. Подобный оптический эффект (астеризм) можно получить путем особой обработки минерала с образованием криволинейной выпуклой поверхности.

Выглядит звездчатый кристалл настолько завораживающе, что давно снискал себе славу мистического камня.

Редчайшей разновидностью кристалла является синий (голубой) гранат, который был впервые обнаружен в конце XX столетия на Мадагаскаре. Камни этого цвета сегодня в ограниченном количестве добываются в Кении, Танзании, Норвегии, США и на Цейлоне. Необычный окрас — не единственная их особенность. При естественном свете на поверхности голубых кристаллов появляются зеленые, синие и фиолетовые блики. Если поместить минералы в помещение с искусственным освещением, они заиграют красными и пурпурными переливами.

Использование камня в медицине

О лечебных свойствах минерала известно с незапамятных времен. У наших предков камень имел исключительно положительные характеристики и использовался для лечения и профилактики многих заболеваний. Средневековые рыцари-крестоносцы перед походами обязательно надевали на палец перстень, в который был вставлен красный гранат. Они верили, что украшение защитит их от тяжелых болезней и ранений, а после завершения похода поможет вернуться домой невредимыми. Славяне считали гранат покровителем рожениц. Камень оставляли у изголовья кровати женщины для того, чтобы она быстро и благополучно разрешилась от бремени. В Индии минерал на протяжении тысячелетий используется в качестве общеукрепляющего средства. По мнению жителей этой страны, он обладает силой восстанавливать иммунитет человека и защищать его от всевозможных недугов.

Полезные свойства и противопоказания, а точнее — их отсутствие, сделали сегодня гранат одним из самых популярных целебных минералов. При заболеваниях дыхательной системы (бронхите, пневмонии, плеврите) представители нетрадиционной медицины рекомендуют носить на шее серебряное украшение с гранатовыми кристаллами. Избавиться от мигрени и вылечить больное горло поможет золотое кольцо с красным минералом, надетое на средний палец правой руки. Понизить температуру тела при простуде или вирусном заболевании поможет голубой (синий) гранат в серебряной оправе. Для этой цели лучше всего использовать кольцо или браслет.

Золотой браслет с гранатом (перейти в каталог SUNLIGHT)

Кроме случаев перечисленных недугов гранатовые украшения рекомендуется носить при желудочно-кишечных, эндокринных и дерматологических заболеваниях. Поможет камень при аллергических реакциях, стрессах и депрессивных состояниях. Он обладает способностью быстро заживлять раны и восстанавливать организм после перенесенных болезней.

Магические способности минерала

Магические свойства камня гранат заслуживают отдельного внимания, так как они оказывают непосредственное влияние на энергетику своего обладателя. Эзотерики и маги описывают этот минерал как средство, помогающее человеку получить власть над окружающими людьми. В некоторых странах кольца с красным камнем пользуются большой популярностью среди незамужних девушек. Считается, что барышня, чей палец украшен таким ювелирным изделием, сможет без труда встретить свою вторую половинку и познать счастье в любви. Черный гранат якобы позволяет на расстоянии воздействовать на сознание других людей и общаться с представителями загробного мира.

Драгоценный камень гранат обладает мощной энергетикой и идеально подходит в качестве амулета активному, страстному, коммуникабельному и работающему с полной отдачей человеку. Своему хозяину он подарит счастье, везение и успех, убережет от неприятностей и поможет найти правильный выход из сложных ситуаций. А вот людям ленивым, нерешительным и безынициативным магия не советует носить изделия с гранатом. Наделенный сильной энергетикой минерал измотает их и приведет к физическому и нервному истощению.

При использовании камня в магических целях человеку нужно обращать внимание на его цвет: гранат красных тонов поможет своему владельцу обрести душевное равновесие, стать спокойным, внимательным и рассудительным. Зеленый минерал позитивно воздействует на тех, чьим коньком не является пунктуальность. Он научит их правильно распоряжаться временем и тем самым повысить свой авторитет в обществе.

Независимо от цвета гранатовый камень благотворно отразится на жизни творческих людей. Писателей, композиторов, художников и скульпторов он зарядит энергией и вдохновит на создание новых шедевров.

Ювелирные изделия с гранатом нельзя носить ежедневно, так как постоянный телесный контакт с камнем может привести к упадку сил. Если у человека начались проблемы со сном, или он просто желает отдохнуть, ему необходимо на несколько суток отказаться от гранатовых украшений, спрятав их в темное место.

Выбор по знаку Зодиака

Кому подходит гранат по гороскопу? По мнению астрологов, этот камень идеально подойдет энергичным и неутомимым Козерогам. Благоволит минерал также Львам и Стрельцам. Представителями этих знаков Зодиака можно носить камни любых оттенков. А вот Водолеям и Весам при выборе граната нужно отдавать предпочтение камням зеленого цвета. Полностью отказаться от использования минерала в качестве амулета следует Рыбам и Ракам. Людей, родившихся под этими знаками, он лишит покоя и приведет к физическому переутомлению.

Золотые украшения SL с коньячными бриллиантами, гранатом (перейти в каталог SUNLIGHT)

Чтобы гранат магические свойства проявил в полной мере, необходимо выбирать в качестве амулета камень, который не имел ранее хозяина. Такой минерал обладает мощнейшей энергетикой и станет для своего владельца надежным оберегом. Если же украшение с самоцветом досталось человеку по наследству, его нужно обязательно почистить, подержав несколько минут под проточной холодной водой. После окончания процедуры изделие можно без опасений носить. С этого момента его энергетика будет работать в пользу своего нового хозяина.

Урок 11. метание гранаты с места и с 4 – 5 шагов разбега на дальность — Физическая культура — 10 класс

Конспект на интерактивный видео-урок по предмету «Физическая культура» для «10» класса

Урок № 11. Метание гранаты с места и с 4—5 шагов разбега на дальность

Перечень вопросов, рассматриваемых в теме: в данном уроке представлена техника метания учебной гранаты на дальность как с места, так и с бросковых шагов. Мы подробно рассмотрим технические нюансы разбега, отведения и броска гранаты на дальность.

Глоссарий

Граната – легкоатлетический метательный снаряд.

Бросковые шаги – шаги разбега перед броском снаряда.

Разбег – ускорение перед метанием для придания снаряду максимальной скорости.

Угол вылета – это траектория движения снаряда после покидания руки метателя.

Факторы – это определенные условия, от которых зависит результат.

Беговые шаги – бег для набора скорости перед бросковыми шагами.

Бросковые шаги – шаги, при которых выполняется отведение снаряда и его бросок.

Основная литература:

  • Лях В. И. Физическая культура. 10–11 классы: учеб. для общеобразоват. учреждений; под ред. В. И. Ляха. – 7-е изд. – М.: Просвещение, 2012. – 237 с.

Дополнительная литература:

  • Погадаев Г. И. Физическая культура. Базовый уровень. 10–11 кл.: учебник. – 2-е изд., стереотип. – М.: Дрофа, 2014. – 271, [1] с.

Интернет-ресурсы:

  • Единое окно доступа к информационным ресурсам [Электронный ресурс]. М. 2005 – 2018. URL: http://window.edu.ru/ (дата обращения: 02.07.2018).

ТЕОРЕТИЧЕСКИЙ МАТЕРИАЛ ДЛЯ САМОСТОЯТЕЛЬНОГО ИЗУЧЕНИЯ

Метание гранаты часто используется как вспомогательное упражнение для отработки броска, отведения и бросковых шагов.

В технике метания гранаты на дальность можно выделить несколько обязательных частей. Удержание снаряда, разбег (предварительный и заключительный), финальное усилие и сохранение равновесия после броска.

На этом уроке мы рассмотрим все эти части, а также разберем бросок на дальность с места.

Итак, чтобы приступить к тренировке броска на дальность, стоит разобраться в факторах, непосредственно влияющих на дальность полета снаряда.

Основные факторы: угол вылета, начальная скорость вылета снаряда, высота точки, в которой снаряд покидает руку, а также сопротивление воздушной среды.

Начальная скорость вылета снаряда зависит от усилия, приложенного метателем к снаряду, от длины пути, пройденного снарядом в руке метателя, и от времени, за которое снаряд проходит этот путь.

Скорость снаряду придает разбег, поворот корпуса и скачок метателя за счет «обгона» снаряда в заключительной части разбега.

Скорость снаряда можно увеличить с помощью силы и скорости, при этом сократив время воздействия на него. Можно сказать, что путь отведения снаряда имеет не менее важное значение, чем финальное усилие.

Важен и угол вылета снаряда, который также влияет на дальность полета. Практика показывает, что наилучший угол для достижения наибольшей дальности составляет от 30 до 43°.

Сопротивление воздушной среды уменьшает горизонтальную скорость и дальность полета снаряда.

Воздушная среда также может повлиять на дальность полета, так как сопротивление воздуха создает подъемную силу и увеличивает время нахождения снаряда в воздухе. Однако этот показатель не значителен.

Метание гранаты с места.

Метание гранаты на дальность с места выполняется по нижней дуге, или замахом вперед-вниз-назад по кругу, во время которого на снаряд действует наибольшая сила и он развивает наибольшую скорость.

Необходимо встать перед контрольной линией, отставляя правую ногу назад (или с шагом левой ногой вперед), держа руку с гранатой перед собой в согнутой под прямым углом правой руке.

Затем, одновременно приседая на правой ноге, отводя правое плечо вправо, начать быстрым движением опускать руку со снарядом, выпрямляя ее, провести снаряд по кругу назад.

Выпрямляя ногу и отталкиваясь ей, подавая корпус вперед, нужно бросить гранату, пронося ее маховым движением руки над плечом.

Далее будет рассмотрена подробная техника метания и броска гранаты на дальность с разбега.

В начале разбега граната удерживается в согнутой руке, выше уровня плеча, перед собой.

Разбег состоит из двух частей:

а) предварительная часть начинается от стартовой линии и заканчивается на контрольной отметке. Длина дистанции составляет 16—20 м, или 8—10 беговых шагов.

б) заключительная часть начинается на контрольной отметке и заканчивается на ограничительной планке. Дистанция составляет 7—10 м, или 4—5 бросковых шагов.

В предварительной части разбега набирается оптимальная скорость для выполнения движений в заключительной.

Граната держится свободно, рука не напрягается, туловище вертикально. Скорость набирается равномерно, и достигает 2/3 от максимальной перед контрольной отметкой. Темп последних шагов должен повышаться, а длина шагов оставаться прежней.

Слишком высокая скорость разбега является ошибкой, приводящей к неудачному броску.

Техника выполнения бросковых шагов при метании гранаты. Отведение: «нижней дугой» – этот вариант более сложен координационно, однако увеличивает силу воздействия на снаряд; «верхней дугой» – более простой для выполнения.

Цель отведения – «уйти» от снаряда и продвинуться вперед тазом и ногами, не теряя при этом скорости, приобретенной в разбеге.

После попадания ноги на контрольную отметку начинается заключительная часть разбега, которая состоит из бросковых шагов – т.е. шагов, во время которых начинается отведение гранаты и выполняется бросок.

С первым бросковым шагом начинается отведение гранаты по максимально большей дуге, а корпус поворачивается левым боком по направлению метания.

В конце второго шага рука с гранатой выпрямляется, и далее метатель «ведет» снаряд за собой, а также сильно отталкивается ногой, готовясь к следующему шагу. Ось плеч в своем повороте слегка опережает ось таза, избегая их полного совпадения. Голова при этом не поворачивается, взгляд направлен вперед.

Третий бросковый шаг обычно называют «скрестным», цель которого – «обогнать» снаряд, т.е. увеличить скорость нижних звеньев тела по сравнению с плечевым поясом и гранатой. Данный шаг связывает разбег и финальное усилие воедино. Правая нога выносится вперед и ставится с внешнего свода стопы под углом 35—45° к линии метания. Затем, амортизируя, она сгибается в коленном и тазобедренном суставах.

«Обгон» снаряда выполняется посылом таза вперед, отталкиванием левой ногой, туловище значительно отклоняется и поворачивается вправо.

В четвертом шаге главное – это занять растянутое положение для броска (поза натянутого лука) и затормозить скорость движения вперед. Для этого шаг удлиняется, стопа ставиться немного левее от центральной линии.

Важнейшая фаза «Финальное усилие» начинается еще до постановки на грунт левой ноги после четвертого шага. Ось плеч и таза параллельны.

Финальное усилие состоит из условных элементов: «захвата», с последующей «тягой снаряда» и «взятием снаряда на себя».

Именно последний бросковый шаг, работа левой ноги способствует передачи скорости от метателя к снаряду.

Если левая нога сгибается в коленном суставе и ставится на грунт под углом более 60°, то вся энергия разбега гасится, работа стопорится, что приводит к слабому броску.

Финальное усилие броска гранаты выполняется совместными усилиями ног, туловища и рук, а не только одной рукой.

Заключительное движение – правая рука со снарядом выносится локтем вперед, «рывок» или выпуск гранаты заканчивается захлестывающим движением предплечья и кисти, благодаря чему создается вращательное движение гранаты в вертикальной плоскости. Одновременно вес тела «наваливается» на левую ногу, имитируя падение вперед. Выпускается граната под углом 40—42° к горизонту.

Сохранение равновесия после броска: чтобы сократить влияние инерции после броска за кратчайший отрезок пути, нужно поставить носок правой ноги по направлению влево – т.е. тормозящий шаг.

ПРИМЕРЫ И РАЗБОР РЕШЕНИЯ ЗАДАНИЙ ТРЕНИРОВОЧНОГО МОДУЛЯ

1. Элементы разбега

Соедините элементы разбега в соответствии с содержащимися в них шагами.

Решение.

Предварительная часть разбега – это простой бег с гранатой, поэтому верным будет элемент «8—10 беговых шагов».

2. Метание на дальность

Найдите и выделите слова, относящиеся к метанию на дальность.

Решение.

«Гранат нужно есть с косточками» – Weekend – Коммерсантъ

Осень — сезон гранатов. О том, какие они бывают, чем полезны для здоровья и какое применение им можно найти на кухне, рассказывает шеф-повар ресторана Nabi Павел Петухов.

— Гранат — это фрукт или ягода?

— Ягода. Гранатовые кустарники цветут красными, белыми или розовыми цветами, а потом из завязей образуются ягоды — всем знакомые плоды в плотной кожистой кожуре размером с большое яблоко. Под кожицей находятся многочисленные семена, каждое из которых окружено рубиновой сочной кисло-сладкой мякотью.

— У граната есть свой сезон?

— Ну, мы можем говорить о сезоне граната из Средней Азии и с Кавказа — он длится с конца сентября до конца ноября. А в течение всего года, конечно, доступен импортный гранат — из Южной Америки и Африки. По вкусу они в принципе не различаются — просто осенью гранат дешевле. Вообще, гранат — одно из древнейших культурных растений. Культивировать его начали, по всей вероятности, в Персии или Афганистане. Сейчас выведено множество сортов, в наше время эти фрукты выращивают почти по всему миру. В Европе, в Италии, Португалии и Исландии. Восточные народы, как и в древности, считают гранат символом богатства, изобилия и плодородия, называют «королем всех плодов». Есть даже такое мнение, что хвостик граната стал прообразом королевской короны.

— А гранаты бывают только красные?

— Плоды могут различаться оттенками и насыщенностью цвета — гранаты могут быть и ярко-красными и более блеклыми, розовыми. Главное, чтобы цвет кожуры был ровным, а текстура плотной, тонкой и сухой — это значит, что плод полностью созрел. Вкус, кстати, тоже в зависимости от сорта варьируется от кислого до сладкого. Внутри у зрелого граната красивые, ровные, аппетитные зернышки разделены тончайшей пленкой.

— Гранат едят только в свежем виде?

— Чаще всего — да. По крайней мере, блюд, приготовленных конкретно из граната, существует немного. Но есть гранат в свежем виде, откровенно говоря, довольно затруднительно и неудобно — очень уж много семян-косточек внутри. Есть легенда, что в гранате ровно 365 гранатинок — столько же, столько дней в году. Но на самом деле их больше тысячи. Между прочим, косточки тоже вполне съедобны. Китайцы, например, полагают, что перетертые вместе с сахаром семена граната весьма полезны мужчинам.

— И все же гораздо проще выжать сок…

— Да, это правда. Но есть один способ, облегчающий чистку граната. Чтобы легко достать зернышки, нужно срезать верхушку граната, надрезать кожуру и замочить в миске с холодной водой. Затем, держа плод под водой, аккуратно разломать его — зерна сами упадут на дно. Выбросить все, кроме зерен, и обсушить их, слив воду.

— А есть секреты для выжимания сока?

— Гранатовый сок можно получить так же, как апельсиновый — плод порезать пополам и выдавить сок из половинок с помощью цитрусовой соковыжималки. А можно просто ложкой размять семечки в сите. Обычно в пищу используется именно сок. Если сам гранат в прохладном, сухом месте лежит при комнатной температуре месяца полтора, то сок граната в банках может храниться гораздо дольше, и пить его можно в течение всей зимы. За счет витаминов А, С и Е, железа и органических кислот он очень полезен для человеческого организма — благотворно влияет на желудок, почки, повышает гемоглобин, укрепляет сердце. Пить гранатовый сок рекомендуется перед едой — он улучшает аппетит и способствует хорошему пищеварению. Если сок граната стерилизовать и добавить в него сахар, то получится гренадин — незаменимый ингредиент для многих коктейлей. На основе гранатового сока готовят много разных соусов.

— Например, наршараб?

— Да, это один из наиболее популярных соусов на Кавказе. Приготовить его — проще простого, нужно просто выпарить гранатовый сок — на медленном огне в течение часа. И подавать — к рыбе, мясу или птице, вам решать. Еще гранатовый сок добавляют в маринады при мариновании говядины или баранины, он придает блюдам очень нежный кисловатый оттенок. Особенно хорошо сочетается гранат с дичью — в качестве гарнира могут выступить гранатовые джемы или чатни. А в Индии, например, гранат используется как приправа — его сухие измельченные семена добавляют к овощам и фасоли. В сочетании со слабожгучим перцем такая приправа дает специфический кисло-сладкий, вяжущий вкус.

— А какой десерт можно приготовить из граната?

— Например, желе с гранатом. Из трех гранатов выжать сок. В теплой воде развести желатин, половину перемешать с молоком и поставить в холодильник на полчаса. Оставшийся желатин переложить в емкость с гранатовым соком, перемешать. Налить сверху молочного желе, снова поставить в холодильник на 30-40 минут. Для украшения можно использовать грушу, кожуру груши, шоколадную стружку. А можно сделать еще проще — перемешать зерна граната с мороженым, густыми сливками и раздробленным безе. Подавайте с чаем, заваренным на высушенных цветах граната,— чай получается красным, приятно кисловатым по вкусу и напоминает чай из цветов гибискуса.

Беседовала Надежда СУХОВА

Граната оборонительная или наступательная. Какая разница?

При обсуждении ручных гранат неизменно встает вопрос, какая именно это граната: наступательная или оборонительная. Даже при обсуждении технологии производства ручных гранат на примере Ф-1 и РГ-42 многие комментаторы стали требовать, чтобы сравнивались гранаты только схожих типов, то есть наступательные с наступательными, а оборонительные с оборонительными.
Деление ручных гранат на наступательные и оборонительные вроде бы не подлежит сомнению. Но вот именно, что «вроде бы». Я не только позволю себе усомниться в правомерности такого деления, но и даже выдвину мысль, что между гранатами, обычно относимыми к той или другой категории, в боевом применении в сущности нет никакой разницы. Мысль эта настолько экстравагантная, что, вне всякого сомнения, вызовет бурное обсуждение. Если сложная боевая техника привлекает сравнительно мало внимания читателей, то вот о гранатах все знают все, многие их кидали, в том числе и в реальном бою. Ну что же, давайте поспорим, но в плен обещаю не брать.

Эта статья посвящено доказательству моего тезиса, что между наступательными и оборонительными ручными гранатами в боевых условиях нет разницы.

Мнение ветеранов

Мое любимое развлечение — это чтение разного рода военных мемуаров, преимущественно участников Великой Отечественной войны. Среди множества воспоминаний есть, конечно, и довольно подробные и детальные мемуары пехотинцев, которые описывали, помимо всего прочего, бои с применением ручных гранат.

Именно при чтении этих воспоминаний у меня впервые зародилось сомнение в привычном делении гранат на наступательные и оборонительные. РГ-42 относилась к наступательным, а Ф-1 — к оборонительным гранатам. Однако ветераны-пехотинцы, перекидавшие за войну сотни, если не тысячи гранат, практически не делают между ними разницы и довольно редко даже называют их по индексам или по обиходным названиям (которыми, кстати, больше удостоилась Ф-1 — «фенька», «лимонка» и так далее). Отдельно упоминается в воспоминаниях РГД-33, главным образом по причине того, что ее непросто было взвести, особенно под огнем, и ее обычно кидали или офицеры, или хорошо обученные солдаты.

Это довольно странно, если бы у них были резко различные боевые качества. В воевавших подразделениях были и Ф-1, и РГ-42, а также импровизации на их основе. Вероятно, часто применялись одновременно гранаты обоих типов. Если бы они и в самом деле различались, то этот момент получил бы отражение во всех мемуарах, вроде того, например, что мы в атаку, а у нас гранаты оборонительные. Но нет, ветераны прохладно относились к делению гранат на типы, и кидали то, что давали.

Стало быть, с их точки зрения, ощутимой разницы между оборонительной Ф-1 и наступательной РГ-42 не было. Но почему?

Намек есть в описаниях боев с применением ручных гранат. В них нетрудно увидеть общую черту: гранаты кидались либо из укрытия, либо кидались в укрытие. Бросок гранаты из укрытия — это бой оборонительный, когда противник наступает на окопы. Противника подпускали на расстояние уверенного броска гранаты, то есть на 10-15, максимум 20 метров, не больше. Это пиковый момент боя, крайне напряженный. Если натиск не получалось отразить гранатами в этот момент, то бой переходил в стадию рукопашной схватки за окопы. Раз противник сумел добраться до окопов, то у него превосходство в числе и в огневых средствах. Бой за окопы он, скорее всего, выиграет, а защитников окопов перебьет, пленит или обратит в бегство. То есть в таком бою метание гранат — это последний шанс выжить, и к такому приему чаще всего прибегали при нехватке патронов. Потому, как нетрудно понять, в оборонительном бою в ход шли все гранаты, которые только подвернулись под руку. Не важно, оборонительные они или наступательные. В такой момент боя отложить в сторону РГ-42 как наступательную — это значит перейти в категорию безвозвратных потерь.

Обратная ситуация — штурм окопов противника. Атакующие тоже применяют гранаты, когда подобрались до вражеской оборонительной линии не менее чем на расстояние уверенного броска гранаты, то есть на те же самые 10-15 метров или ближе. Ну и куда метаются гранаты в таком случае? Воспоминания на сей счет единодушны — гранаты кидаются в укрытия. Это блиндажи, доты, дзоты, пулеметные гнезда, изломы окопов и ответвления ходов сообщений. То есть гранаты при штурме кидаются в те места, которые либо недоступны, либо неуязвимы для поражения стрелковым оружием, которое при штурме у бойцов в руках. Стоящего на открытом месте вражеского солдата проще, легче и быстрее застрелить из винтовки или автомата. Гранату же нужно достать из сумки, выдернуть кольцо, замахнуться, бросить, да еще замедление перед взрывом. Это все время, пусть и секунды. Но за эти секунды вполне могут подстрелить.

Стоит отметить и то обстоятельство, что при штурме солдаты бросали гранаты в укрытие тоже из укрытия. Например, лежа из какой-нибудь воронки, из-за бруствера, из мертвого пространства дзота или дота, из-за угла окопа, с крыши блиндажа через дверь внутрь. Выбирались места, откуда металась граната, хотя бы на короткое время защищенные от огня противника. Потому что нужно время, чтобы метнуть гранату, а за это время могут и подстрелить. Все, кто пытался бросать гранаты так, как рисовали на картинках — на бегу и с полного размаха — переходили в категорию потерь. Бросок из укрытия защищал и от своей гранаты тоже, поскольку она при штурме бросалась на самое короткое расстояние, 2-3 метра или около того. В скоротечном штурмовом бою некогда прицеливаться и рассчитывать бросок, а промах может стоить жизни.


Типичный, но неправильный способ метания гранат. Бросающий так гранату боец — мишень для противника. Лучше бросать гранату лежа или из укрытия
Вот это более правильный способ метания гранат. Трудно найти не постановочное фото броска гранат, но эта фотография, видимо, как раз такая. Обратите внимание, что боец выбрал укрытие и бросает гранату из-за бруствера, который скрывает его от противника

Таким образом, если гранаты всегда или почти всегда бросаются из укрытия, то какая между ними разница? Если в блиндаж или дзот закинуть Ф-1 или РГ-42 — что, есть существенная разница? Если подумать, то это очевидно.

Потому отсюда вывод следующего рода. Все, кто пытался в бою делить гранаты на оборонительные и наступательные, «стали просто землей, травой». Выжившие и победившие солдаты вынесли с войны убеждение, что не важно, какого типа граната, главное, чтобы бахнула.

Где тонко, там и рвется

На тактических особенностях применения можно было бы и заканчивать, но есть еще одно обстоятельство, на которое нужно обратить внимание. Ручная граната в силу особенностей конструкции взрывается и разбрасывает осколки совершенно определенным образом.

В самый начальный момент взрыва, как показывают съемки высокоскоростной камерой (10000 кадров в секунду), расширяющиеся газообразные продукты взрыва сначала раздувают корпус гранаты. Так и должно быть. Газы под высоким давлением вполне могут раздуть сталь, что видно хотя бы на примере вздутия ствола. Но действие на корпус гранаты более удивительно — газы раздувают его почти как воздушный шарик, увеличивая его вдвое или втрое. Потом корпус лопается и образуются осколки.

Но тут надо помнить, что прочность корпуса любой гранаты очень неравномерна, и у него есть более прочные места (например, фланец для взрывателя, фальцовочные швы у РГ-42, приливы чугуна под очко для взрывателя и на дне корпуса гранаты), и менее прочные места. Когда под давлением газов возникают сильные растягивающие напряжения, корпус деформируется неравномерно, и в первую очередь разрушается в наиболее слабых местах. У Ф-1 это стенки корпуса с выступами, а у РГ-42 — это жестяная боковина. Если через взрыватель ко дну корпуса гранаты провести воображаемую линию (это мы назовем осью гранаты), то разрыв корпуса при взрыве происходит в середине корпуса по окружности, поперечной к оси гранаты.

Есть еще один фактор. Давно замечено, что осколочный элемент ручной гранаты разрушается как угодно, но только не по насечкам. В этом нет ничего удивительно. Разрушение по насечкам происходило бы, если бы металл корпуса был бы совершенно однородным. Но в действительности это не так. Литой корпус имеет многочисленные микротрещины усадки, газовые пузырьки, шлаковые включения и т.п. дефекты, с которых и начинается разрушение металла при давлении. Так что Ф-1 разрушается так, как она уродилась в литейной форме. То же самое можно сказать о гранатах, сделанных из листового металла. Там также присутствуют микротрещины и места концентрации напряжений, появившиеся в результате механической обработки, с которых начинается разрушение металла.


Усадочная трещина в чугунной отливке крупным планом

К слову сказать, качественный листовой прокат для гранат не слишком подходит. Лист проходит отжиг и обработку, устраняющие напряжения и повышающие пластичность, а прокат с трещинами выбраковывается. Такой обработанный лист лучше сопротивляется давлению. Для гранат, по крайней мере для полуготового осколочного элемента, нужна заготовка умышленно ухудшенного качества: хрупкая и трещиноватая. Тогда она будет разрушаться легче, давать больше осколков и энергия взрыва будет расходоваться более эффективно. Удивительно то, что почти за сто лет изготовления ручных гранат эта простая мысль никому не пришла в голову.

Итак, разрушение корпуса гранаты происходит в наиболее слабом месте, в основном первыми разрушаются стенки, особенно, если в этом месте есть микротрещины и другие дефекты металла. Более прочные части корпуса, такие как приливы чугуна на корпусе Ф-1, донце и крышка с фланцем корпуса РГ-42, обычно отлетают крупными кусками. Отсюда следует, что при взрыве граната разбрасывает осколки главным образом в плоскости, поперечной оси гранаты, с некоторым расхождением. То есть осколки разлетаются не равномерной сферой, как часто ошибочно полагают, а радиально, по окружности, перпендикулярно оси гранаты. Вдоль оси гранаты осколков мало. Ударная волна распространяется несколько быстрее осколков. Если сразу после разрыва корпуса она имеет дискообразную форму (газы устремляются в пространство с более низким давлением), но затем она обтекает и обгоняет осколки и приобретает сферическую форму.


Хороший кадр высокоскоростной съемки взрыва, на котором видна сферическая ударная волна. Как видно, она обгоняет другие продукты взрыва: мелкие частицы (пыль и дым), а также осколки

Теперь возникает крайне интересный момент. Представление о радиусе поражения осколками того или иного типа гранат (на чем строится классификация гранат) возникло, конечно, в ходе испытаний. В испытательных условиях граната обычно ставится взрывателем вверх, чтобы удобнее было привязать ее к колышку, а потом дернуть за тросик, прицепленный к кольцу. В таких условиях радиальный разброс осколков действительно даст почти равномерный радиус разлета осколков. Но в бою ведь граната почти никогда не занимает перед взрывом такого положения. Ф-1 вообще довольно трудно устойчиво поставить взрывателем вверх. РГ-42 тоже в подавляющей части случаев падает на бок. Она может, конечно, встать на донце, но вес взрывателя создает при полете опрокидывающий момент, который приводит к падению на бок. Если кто с этим не согласен, тот может провести эксперименты. Нужно взять муляж РГ-42, досыпать ее песком до полного веса, и сделать серию бросков, отмечая, в каком положении граната оказалась. Думаю, что почти всегда граната будет падать на бок.

Раз так, то возникает интересное положение. Граната, взорвавшись лежа на боку, разбросает осколки не радиально-сферически, и не радиально параллельно земле, а радиально перпендикулярно земле. Из этого вытекает важное последствие, уравнивающее оборонительные и наступательные гранаты. Примерно треть осколков останется в земле, примерно треть взлетит вверх, а остальная часть осколков разлетится в стороны полосой, поперечной оси гранаты.

В качестве иллюстрации могу привести данные интересного египетского криминалистического исследования последствий взрыва западногерманской оборонительной гранаты DM-41. Это очень хорошая граната, снаряженная 150 граммами смеси гексогена и тротила и около 1000 полуготовых осколочных элементов. Две таких гранаты в ноябре 2005 года кинули в помещение книжного склада площадью около 18 кв. метров с окнами, в которых находились два человека. Один из них успел лечь в углу, а второй остался стоять. Лежавший получил несколько легких осколочных ранений, а стоящий был убит. Он получил несколько десятков осколков, что неудивительно, поскольку он стоял в 2,5 м от ближайшей к нему гранаты.

Расследование было связано с тем, что картина выглядела невероятной, лежавший в углу комнаты человек выжил после взрыва двух мощных гранат. Следователи провели натурный эксперимент подрыва гранаты с манекенами в такой же комнате. Он получился не слишком удачным, лежащий манекен тоже получил много осколков и сомнений суда, видимо, не разрешил. Зато были получены фотографии следов от осколков на стенах, которые демонстрируют характер разлета осколков. Хорошо видно, что они разлетелись полосой, перпендикулярно оси гранаты, причем даже с видимой границей распространения.


Результаты экспериментального подрыва гранаты DM-41. На правой нижней фотографии хорошо видна область разлета осколков с довольно четкой границей

Итак, в боевых условиях, при взрыве гранаты больше половины осколков либо попадают в землю, либо улетают вверх. Оставшаяся часть, порядка 40%, осколков могут попасть в цели, но они разлетаются в довольно узкой зоне, оставляя обширные, слабо поражаемые пространства. Это обстоятельство напрямую связано с особенностями разрушениями корпуса гранаты и с обычным положением гранаты непосредственно перед взрывом, лежащей на боку.

Стоит отметить еще один фактор. Если осколок летит под углом, скажем, 30 градусов к поверхности земли, то он пролетает над головой стоящего человека, который находится на расстоянии всего лишь 3,4 метра от взорвавшейся гранаты. Это нетрудно вычислить по теореме Пифагора о прямоугольных треугольниках. Если нам известны угол между гипотенузой и катетом (то есть угол полета осколка к земле) и длина противолежащего катета (я взял 2 метра при среднем росте стоящего человека в 1,8 метра), то нетрудно найти длину второго катета, то есть расстояние, при котором эти условия выполняются. То есть наиболее опасны осколки, разлетающиеся под небольшим углом к земле. Даже осколки, которые летят под углом всего 3-5 градусов к земле, пролетают над головой стоящего человека на расстоянии 38 метров (меньший угол) — 23 метров (больший угол). Но, поскольку поле боя обычно неровное и изобилует различными предметами и препятствиями, то есть очень высокая вероятность, что осколки, летящие под столь небольшим углом к земле, попадут в эти предметы и препятствия. Таким образом, вероятность поражения осколками гранаты на расстоянии более 20 метров становится очень маленькой по чисто, так сказать, геометрическим причинам.

Таким образом, деление гранат на оборонительные и наступательные и тем более построение на этой основе далеко идущих теорий, на мой взгляд, беспредметно и лишено практического смысла. Во-первых, их все равно кидают главным образом из укрытия или в укрытие. Во-вторых, радиус поражения ударной волной примерно одинаков и составляет 3-4 метра, а осколки опасны на расстоянии максимум 20 метров от гранаты, притом в полосе наибольшего разлета осколков. Если довелось воевать, то кидайте из укрытия что дают и не парьтесь. Главное, чтобы бахнуло!

гранат в Первой мировой войне | Национальный музей и мемориал Первой мировой войны

Во время Первой мировой войны ручные гранаты также назывались «ручными бомбами». Общая философия их использования в боевых армиях заключалась в том, что гранаты могли убить врага под землей или за укрытием. Они также могли вытеснить противника на открытое пространство, предоставив цели для ружейного и пулеметного огня.

Наступательные гранаты использовали сотрясение или ударные волны для ранения, в то время как оборонительные гранаты взрывались, разбрасывая осколки снаряда. Газовые, дымовые и осветительные гранаты применялись и в Первой мировой войне.Эти гранаты были сделаны из латуни, железа и стали, некоторые с деревянными и даже картонными ручками. У них было много имен: бомбы Батти, Цитрон Фуг, Ньютон-Пиппин, Петард, Безоцци, Кугель, Сигаро и Зигварт; и принимал множество форм.

Фотография корпуса связи с подписью «Иллюстрация методов метания ручных гранат из окопов. Передовой форпост 137-го пехотного полка [пехотный полк] возле Амферсбаха, Эльзас, Германия, 29 августа 1918 года». Нажмите для получения дополнительной информации

Термин «граната» происходит от латинского granatus , буквально «наполненный зерном».«Зерно» в гранатах представляли собой взрывчатые смеси и соединения, содержащиеся в металлических пеналах и поджигаемые искровым, запалным, механическим или ударным зажиганием. Некоторые источники сообщают, что этот термин происходит от испанского слова granada или граната из-за сходства между фруктом и оружием. Когда гранаты впервые стали использоваться в боевых действиях, неизвестно. Но легенда гласит, что первой гранатой был небольшой ящик с живыми гадюками (змеями), которых древние воины бросали в стан врага.

Первое письменное упоминание слова «граната» относится к 1536 году во время осады Арля на юге Франции французскими войсками при короле Франциске I. Ранние гранаты изготавливались из стеклянных шаров, кувшинов, бочонков и кастрюль. В справке 1665 года говорилось, что гранаты носили в кармане, называемом grena-diere .

Отрывок из кинофильма Войск связи «Тренировки во Фландрии и операция Ипр-Лис, 24 мая — 3 сентября 1918 г., 30-я дивизия» Ко.I, 120-й пехотный полк, 30-я дивизия, 2-й лейтенант М. В. Вич и 2-й лейтенант Дж. Р. Бостон, командующие, упражняются с ручными гранатами с бомбами Миллса. Лейтенант М. В. Вич показывает действия, выполняемые при бросании бомбы.

К 1667 году французская армия имела регулярные роты гренадеров. Гранаты не играли большой роли в военных действиях, хотя французы использовали около 3200 из них в Севастополе в 1854-55 гг., а взамен получили несколько русских гранат. Некоторые из них использовались во время Гражданской войны в США, но получили известность во время русско-японской войны всего за десять лет до Первой мировой войны. Русские построили три завода в Порт-Артуре, Китай, чтобы производить тысячу гранат в день.

В тот роковой день 28 июня 1914 года, когда австро-венгерский эрцгерцог Франц Фердинанд и его жена София были убиты, несколько заговорщиков «Черной руки» несли и использовали Крагуевац ручных бомб, названных в честь сербского армейского склада. Их взрывы вызвали словесный взрыв от эрцгерцога Франца Фердинанда к мэру Сараево после первых покушений на его жизнь «Что толку от ваших речей? Я пришел сюда, чтобы нанести вам визит, и меня встречают с бомбами.Это возмутительно!»

В начале войны немцы обучали обращению с ручными гранатами только специальные пехотные подразделения, или «пионеров». Вскоре стандартными для немцев стали два типа гранат: палочные (со взрывчаткой, прикрепленной к деревянной ручке) и яичные (потому что напоминали яйцо). Немецкие гранаты-палки снова называли «картофельными давилками» за их форму.

В начале войны французы не были готовы к применению и производству гранат. В одном отчете за январь 1915 года говорилось, что, хотя солдатам полностью не хватало гранат заводского производства, им не хватало изобретательности в изготовлении замечательных снарядов из консервированной говядины, сардин, тунца и банок фуа-гра банок.Наевшись лакомств, они взяли банки, загрузили их камнями, собранными из траншей, осколочными ядрами и всевозможными взрывчатыми веществами, и вставили фитильные запалы, которые действовали менее 6 секунд.

Ранние британские фронтальные гранаты были похожи на французские, хотя немногие были столь экзотичны, как банок фуа-гра . В основном это были горшки для варенья. Британские разработки винтовочных гранат в начале войны были фрагментарными. Стержень вставлялся в ствол служебной винтовки и запускался специальным холостым патроном.Винтовочные гранаты были разработаны так, чтобы приземляться головой вперед, но часто этого не происходило. Они несли взрывчатку, дым, сигналы и сообщения. В конце войны были разработаны противотанковые ружейные гранаты.

В приказе

британской бригады, изданном для нападения на Сомму 1 июля 1916 г., указывалось, что гранатометные или бомбардировочные отряды: каждый унтер-офицер будет нести 6 мельничных бомб, 4 винтовочные гранаты и 2 дымовые; двое штыков несут 12 мельничных бомб и 4 дымовых; 2 метателя несли 24 мельницы и 4 дыма; 2 авианосца (резервные метатели) несли 24 мельницы и 4 дымовых, а 2 стрелковых гренадера несли 8 мельниц и 20 винтовочных гранат, всего 74 мельницы, 24 винтовочные гранаты и 14 дымовых гранат.

Русские использовали несколько типов гранат. Есть русская ручная граната образца 1914 года, датированная 1914 годом. Сделанная из листового металла, прикрепленная к деревянной ручке, квадратная головка напоминает фонарь, отсюда и ее прозвище. Русскую гранату образца 1914 года также называли «бутылочной» гранатой за ее форму.

Военный колледж армии США в начале 1917 года описал развитие гранат на войне: «Гранаты, использовавшиеся в начале этой войны, были импровизированы на поле боя, но успех, достигнутый при их использовании, привел к изобретению многих новые стандартные типы и их последующее принятие на вооружение всеми современными армиями.

американских солдат ставят запалы на ручные гранаты. Они сидят рядом с ящиком гранат с кучей на земле впереди. Нажмите для получения дополнительной информации

Многие типы гранат использовались американскими войсками. В основном использовались американская Mark I, французская винтовочная граната VB с разрядником, французская дымовая и удушающая граната образца 1916 года, британская комбинированная ручная и винтовочная граната Type No. 27 (с белым фосфором), французская слезоточивая и раздражающая граната образца 1916 года и французская модель. 1916 г. Зажигательная граната.

Будь то фабричные или изготовленные в полевых условиях из шашек динамита и шрапнельных шашек, ручные и механические гранаты заняли свое место в современной технологической войне. Долгий путь от ящика змей.

Ручные гранаты

Ручные гранаты

ФАС | Военные | ДОД 101 | Системы | Сухопутная война |||| Индекс | Поиск | Присоединяйтесь к ФАС

Ручные гранаты

Ручные гранаты включают в себя больше, чем орудия войны, наносящие ущерб. Текущий инвентарь предоставляет специальную ручную гранату для большинства случаев. Каждый из них имеет разные характеристики, и каждый предоставляет солдату множество возможностей. Ручные гранаты дают солдату возможность убивать вражеских солдат, уничтожать вражескую технику, подавать сигналы и контролировать беспорядки. Исторически наиболее важной ручной гранатой является осколочная граната. Ручные гранаты

имеют следующие три общие характеристики:

  • Их рабочий диапазон невелик.
  • Их эффективный радиус поражения мал.
  • Замедляющий элемент обеспечивает безопасный бросок.

Ручные гранаты имеют следующие основные части:

  • Корпус — содержит наполнитель и в некоторых гранатах также обеспечивает осколочное действие.
  • Наполнитель — химическое или взрывчатое вещество в гранате, определяющее назначение и характеристики гранаты.
  • Взрыватель в сборе — вызывает срабатывание гранаты путем воспламенения или детонации наполнителя.

Источники и ресурсы


ФАС | Военные | ДОД 101 | Системы | Сухопутная война |||| Индекс | Поиск | Присоединяйтесь к ФАС
http://www.fas.org/man/dod-101/sys/land/grenade.htm
Поддерживается Робертом Шерманом
Первоначально создано Джоном Пайком
Обновлено, суббота, 12 сентября 1998 г., 6:35:55.

Граната — обзор | ScienceDirect Topics

Хроническая токсичность (животное/человек)

Относительно CN : Были проведены токсикологические исследования 1-хлорацетофенона (CN), диспергированного из имеющихся в продаже термальных гранат или растворов в ацетоне.Острыми и сублетальными последствиями воздействия аэрозоля на экспериментальных животных были слезотечение, конъюнктивит, обильные выделения из носа, слюноотделение, гиперактивность, вялость и одышка, которые наблюдались у всех животных. Воздействия на кожу подвергшихся воздействию животных проявлялись прежде всего в виде эритемы. Расчетные значения ЛХт 50 , рассчитанные для ХН у различных видов животных, составили 8878 мг мин м -3 у крыс, 7984 мг мин м -3 у морской свинки и 7033 мг мин м -3 . в собаке.Патологические находки у животных, погибших от ингаляции ХН, заключались в полнокровии альвеолярных капилляров, альвеолярных кровоизлияниях и избыточном секрете в бронхах и бронхиолах, а также участках острой воспалительно-клеточной инфильтрации трахеи, бронхов и бронхиол. Также сообщалось, что CN был в три-десять раз более токсичен, чем CS, у мышей, крыс, кроликов и морских свинок. При ранней смерти наблюдались поражения верхних дыхательных путей с выраженным образованием псевдомембран, повышенным слюноотделением и выделениями из носа.У погибших в дальнейшем животных обнаруживались отек и кровоизлияние в легкие. Было обнаружено, что при повторном воздействии более низких индивидуальных концентраций, чем при остром воздействии в течение 10 дней подряд на морских свинок, собак и обезьян, токсичность CN оказалась значительно меньшей при введении в разделенных дозах. В целом исследования продемонстрировали отсутствие кумулятивной токсичности. Изменения в биохимических конечных точках, измеренные после многократного воздействия CN и CR на мышей, включали снижение уровня глутатиона в печени и усиление перекисного окисления липидов.

Уровень печеночной фосфатазы увеличился после 5-дневного воздействия CN, а уровень глутатиона снизился после 10-дневного воздействия CN. Повышение уровня кислой фосфатазы, вызванное CN, отражало высвобождение лизосомальных ферментов из печени, что свидетельствует о повреждении тканей. Воздействие CR не вызывало значительных изменений биохимических параметров печени. Кроме того, после воздействия CN наблюдалась гипергликемия. Известно, что опосредованное стрессом высвобождение адреналина повышает уровень глюкозы и, таким образом, может быть причиной гипергликемии.При воздействии этих соединений также было отмечено значительное снижение прибавки массы тела, при этом CN оказывал более заметное влияние на массу тела. Эти результаты согласуются с результатами по эффектам повторных доз перорально вводимых CR у различных видов животных. Гистопатологические изменения после воздействия CN включали кровоизлияние, периваскулярный отек, гиперемию альвеолярных капилляров, закупорку бронхиол и альвеолит. Гистопатология почек показала застой и коагуляционный некроз в кортикальных канальцах у мышей, подвергшихся воздействию CN.Гистопатология печени состояла из мутного отека и лобулярного и центролобулярного некроза гепатоцитов после воздействия CN.

CN, особенно в растворах, с большей вероятностью вызовет более серьезные последствия для глаз, чем CS. В высоких концентрациях CN может привести к химическому поражению глаз с отеком роговицы и конъюнктивы, эрозиями или изъязвлениями, хемозом и очаговыми кровоизлияниями. Вызванные CN глазные эффекты на глаз кролика после обработки различными составами включали слезотечение, хемоз, ирит, блефарит и кератит, степень тяжести которых зависела от состава.

CN также является сильным раздражителем кожи, вызывающим более серьезные повреждения кожи, чем CS. Эти эффекты включают диффузную и интенсивную эритему, сильный отек и образование пузырьков. CN считается более сильным раздражителем кожи и сенсибилизатором, чем CS (Thornburn, 1982).

Относительно CS : Хотя не было подтверждено ни одного смертельного случая после воздействия CS, было несколько случаев с серьезными последствиями. Сообщается о задокументированном случае пневмонии у нормального 4-месячного белого младенца мужского пола, подвергшегося воздействию газа CS в течение 2–3 часов.Сразу же, когда его доставили в отделение неотложной помощи, у него были замечены обильные выделения из носа и рта, он часто чихал и кашлял, и ему требовалась аспирация для устранения обструкции верхних дыхательных путей. Пневмонит лечили агрессивно, и на 12-е сутки больная выписана из стационара. Однако в течение 24 ч младенец был возвращен в отделение неотложной помощи и повторно госпитализирован. Повторная рентгенограмма грудной клетки показала прогрессирование легочных инфильтратов. После лечения антибиотиками рентгенограмма органов грудной клетки была четкой на 17-й день, улучшение продолжалось, и больной был выписан на 28-й день госпитализации.

Другой зарегистрированный случай серьезного отравления слезоточивым газом CS произошел через 11 дней после тщательного внутреннего медицинского осмотра, который не выявил клинических или патологоанатомических признаков, когда 43-летний мужчина находился в комнате в облаке дыма от баллончика CS. что друг зажег в шутку. Сразу же у него появились жгучие боли в глазах и верхних дыхательных путях, слезотечение и боли в груди с одышкой и кашлем. Это необычное воздействие привело к серьезным долговременным осложнениям, таким как токсический отек легких, желудочно-кишечные расстройства и признаки повреждения печени и преходящей правожелудочковой недостаточности.Через 3 месяца госпитализации все анализы были отрицательными, больной выписан домой в трудоспособном состоянии.

Описан случай тяжелого гепатита, связанного с вдыханием CS, когда 30-летний заключенный мужчина был опрыскан CS и через 8 дней был госпитализирован с эритродермией, свистящим дыханием, пневмонитом с гипоксемией, гепатитом с желтухой и гиперэозинофилией. В течение нескольких месяцев он продолжал страдать генерализованным дерматитом, рецидивирующим кашлем и хрипами, характерными для синдрома реактивной дисфункции дыхательных путей, и эозинофилией.Системные кортикостероиды были успешными, но после лечения аномалии рецидивировали. Хотя дерматит постепенно разрешился в течение 6–7 месяцев, астматические симптомы сохранялись в течение года после воздействия. Патч-тестирование подтвердило сенсибилизацию к CS. Механизм пролонгированной реакции неизвестен, но может включать клеточно-опосредованную гиперчувствительность, возможно, к аддукту CS или его метаболиту и тканевым белкам. Исследователи сообщили об этом как о первом задокументированном случае, в котором CS, по-видимому, вызвал тяжелое полисистемное заболевание из-за гиперчувствительности, а не прямой токсичности тканей.

Относительно CR : Многократное ингаляционное воздействие на мышей и хомяков концентраций 204, 236 и 267 мг м -3 CR в течение 5 дней в неделю в течение 18 недель приводило к смерти обоих видов при высоких концентрациях, но не можно было установить единственную причину смерти, хотя во многих случаях присутствовал пневмонит. У мышей наблюдали хроническое воспаление гортани. Хотя альвеологенная карцинома была обнаружена в группе мышей с однократной низкой дозой и однократной высокой дозой, результаты и выводы были поставлены под сомнение, поскольку спонтанное возникновение альвеологенной карциномы высоко во многих линиях мышей.Кроме того, этот тип опухоли во многих отношениях отличается от опухолей легких человека. У хомяков, подвергшихся воздействию аэрозолей CR, не было обнаружено опухолей легких и поражений. Гистопатология выявила поражения печени у мышей, но они были инфекционного происхождения, а не связаны с CR. Воздействие CR в высоких концентрациях снижало выживаемость и вызывало минимальную органоспецифическую токсичность при многократно превышающей непереносимую дозу для человека, которая, по сообщениям, составляет 0,7 мг м -3 (IC 50 ) в течение 1 минуты и 0,15 мг м -3 . (IC 50 ) в течение 1 мин.Влияние аэрозолей CR и CN на глутаминовую щавелевоуксусную трансаминазу плазмы, глутаминовую пируваттрансаминазу плазмы, кислую фосфатазу и щелочную фосфатазу у крыс не показало изменения ни одного из этих параметров для CR, в то время как наблюдалось значительное увеличение всех этих параметров у крыс, подвергшихся воздействию. к CN, предполагая, что CN может вызывать повреждение тканей.

Повторное кожное нанесение CR экспериментальным животным 5 дней в неделю в течение 12 недель с незначительным воздействием на кожу.Ввиду отсутствия каких-либо специфических органных эффектов постулировалось, что поглощение даже значительных количеств CR будет иметь небольшой эффект.

После однократного приема 1% раствора CR у кроликов и обезьян наблюдались легкие и преходящие эффекты в глазах, такие как легкое покраснение и легкий хемоз. Многократное введение 1% раствора CR в глаза в течение 5 дней вызывало лишь минимальные эффекты. Не сообщалось о признаках раздражения глаз у животных после однократного или многократного применения 1% растворов CR, в то время как сообщалось об умеренном конъюнктивите после нанесения 5% раствора CR на глаза кроликов.Хотя гистологическое исследование выявило нормальные ткани роговицы и века, воздействие аэрозоля 10 800 и 17 130 мг мин м -3 приводило к легкому слезотечению и инъекциям конъюнктивы, которые исчезали через 1 ч, а в растворе вызывали обратимое дозозависимое увеличение толщина роговицы. Был сделан вывод, что CR вызывает значительно меньшее повреждение глаз, чем CN, и что степень безопасности CR гораздо выше, чем у CN. Сообщалось, что на коже он вызывал только временную эритему, но не вызывал образования пузырьков или сенсибилизации и не замедлял заживление кожных повреждений.

Относительно DM : Влияние DM на глаза и кожу кроликов изучалось с помощью DM, суспендированного в кукурузном масле, закапываемого в глаза кроликам в дозах 0,1, 0,2, 0,5, 1,0 и 5,0 мг. При дозе 0,1 мг эффекта не наблюдалось, но при дозе 0,2 мг наблюдался легкий конъюнктивит. При дозе 0,5 мг также наблюдался легкий блефарит. Помутнение роговицы сохранялось в течение 14-дневного периода наблюдения в глазах кроликов, которым вводили дозы 1,0 и 5,0 мг. Суспензии ДМ в кукурузном масле (100 мг мл -1 ) наносили на стриженые спины кроликов в дозах 1, 10, 50, 75 и 100 мг.При дозе 10 мг и выше наблюдался некроз кожи. Кожный сенсибилизирующий потенциал DM у морских свинок был отрицательным.

В отношении фентанила : Нет никаких подтверждающих доказательств, позволяющих сделать вывод о том, что повторное использование фентанила токсично. Единственные доступные неблагоприятные данные получены в исследовании, проведенном на модели собак, которое показало гистологические изменения после 4-недельного периода ежедневной дозы 1 мг кг -1 .

Граната значит граната Джамаала Мэя — Стихи

В начале
была война.

Война сказала да будет война
и началась война.

Война сказала да будет мир
и была война.

Люди говорили, что музыка и дождь
испаряясь на фоне огня в кустах
была своего рода музыкой
и зверь тоже.

Зверь, который ревел
или блеял, когда его сбивали с ног
, был тих, когда содрали шкуру
, но стал громче после того, как шкура
была натянута на дерево
, и люди сказали музыку
и тум-тум-тум-тум-
-тум сказал барабан.
Кто-то сказал
боевой барабан. Барабан сказал, что война
идет навстречу тебе в поле.
Поле сказало, что война
на вкус как медь,
сказал дай нам еще, сказал посмотри
на полевые цветы наша война сажает
в роще и выращивает
только для нас.



Внешние листы
тянут туда-сюда.

Поля — это дым,
дым — это воздух.

Ждем, пока пальцы согнутся
костяшка к костяшке,

захватить крыльцо
с веревкой и дробовиком

, но гончие не показываются.
Бьем в барабан и поем

вроде ничего нет за пределами
кроме ржавой глины и полей

полевых цветов, растущих на
дальше, чем мы можем пройти.

Факелы могут прийти, как лисьи лапы
, чтобы украсть то, что мы сажаем,

, но с нашими телами, связанными
кожей, моя дуга к его изгибу,

мы стебли, которые будут гнуться
и гнуться и гнуться…

огонь для тепла
огонь для света
огонь для бросания фигурок на стену подземелья

огонь для обучения теней корчиться
огонь для удержания зверей в страхе
огонь чтобы вернуть их на землю

огонь для осады
огонь для поджигания
огонь для поджаривания
огонь для плавления резиновых подошв к обрушившимся перекладинам
огонь для геенны

огонь для Данте
огонь для Фаллуджи
огонь для прицеливания

огонь в горне, который сгибает сталь, как флаг
огонь, чтобы скручивать червей, как сигаретный пепел
огонь, чтобы вернуть их земле

огонь по древним причинам: вызвать дождь
огонь поймать его и превратить в пар
огонь для церквей
огонь для запаса книг
огонь для библейско-черного плаща, привязанного к столбу

огонь для дымовых сигналов
огонь для придания формы дулу пистолета и магазина
огонь для прыжка из чрева печи
огонь для Гефеста
огонь для погребальных костров
огонь лижет пальцы тихому коричневому мужчине
огонь для его дома
огонь для ее флага
огонь для этого песка, чтобы уговорить его в стекло

огонь для лечения зеркал
огонь для лечения пиявок
огонь для создания пепельного ноктюрна

огонь для мусорных баков, освещающих улицы
огонь для топлива
огонь для полей
огонь для четвертой смерти полевого работника

огонь, чтобы сделать крест видимым на несколько ярдов
огонь из пасти дракона
огонь, чтобы выкурить танго
огонь, чтобы разжечь ярость и заполнить небо человеческими останками
огонь, чтобы вернуть их на землю
огонь, чтобы сбросить шпагат из связанных запястий
огонь, чтобы пометить их всех и пузыриться черным
любая плоть, которую он коснется, освобождая



Они забрали свет из наших глаз. Притяжательный падеж.
Забрали влагу из наших глоток. Мои руки,
мои губы, моя грудина, высохшие насухо, и
любители осени говорят, Смотри, вот красота .
Высокий рост только сделал меня очевидной мишенью, состоящей из
нестандартных конечностей. Я бы упал в любом случае. Я должен сделать татуировку
до смерти или какую-нибудь металлическую ленту.
Война забрала наши молитвы, как ничто другое,
сделала нас глупее дистанционных дронов. Сделай меня
верным солдатом, и я сделаю тебя
жалобным, таким толстым, металлическим, таким прочным, как танк.

А теперь сделай завтра ворота в виде человека.
Я не могу обещать, когда придет время, я не буду колебаться,
не могу сказать, что не забуду вернуться осенью и
угадать названия листьев до того, как они изменятся.



Война сказала принести нам своих мертвецов
и мы погибли. Народ сказал музыку
и гнущийся цветок, вот мы и спели баллады

в проходах церквей и на фруктовых рынках.
Реквием был повсюду: хвост кометы
исчезает в атмосфере,

широко раскрытые рты обездоленных людей, которые пели…
Потоками воздуха семена несли
как процессия несла нас

по улицам забывающегося города,
между холодным железом ворот.
Поле говорит, что почва богата везде, где мы падаем.

Разве кладбища и поля сражений
не являются нашими самыми эффективными садами?
Путешествия начинаются и там, если взять цветы

, а разве мы не должны всегда
учитывать цветы? Принесите их нам.
Мы вернемся к вам. К вам придет мир

как асфальтоукладчик цвета розового дерева
в городке твоей бабушки, как траншея
выскобленная в холст, как скрипичный смычок, лопата,

мольберт, мазок, покрывающий
кургана в траве.А любовь, скажете вы,
— это постоянная лопатка, мастерок, который сажает

и вырвет с корнем, а завтра
будет торнадо, скажете вы. Тогда война,
больной ветер, разлучит воздух,

поправь свой костюм,
и разложи живые цветы
на всех наших грязных могилах.

граната

— Викисловарь

Английский

Этимология

Заимствовано из французского граната , из старофранцузского grenate во фразе pomme grenate («гранат»), в конечном итоге из средневековой латыни pomum («яблоко») + granatum («имеющий зерна»).-d разработан на французском языке под влиянием испанского granada .

Произношение[править]

Существительное[править]

граната ( множественное число граната )

  1. Небольшое взрывное устройство, предназначенное для метания вручную или запуска из гранатомета.
  2. (устарело) Гранат.
  3. (геральдика) Заряд, похожий на огненный шар, сделанный из дискообразной оболочки бомбы, но только с одним набором пламени наверху.
  4. (slang) An unattractive girl.
Hyponyms[edit]
Derived terms[edit]
Related terms[edit]
Translations[edit]

small explosive device

  • Arabic: قُنْبُلَة‎  f (qunbula), قُنْبُلَة يَدَوِيَّة‎  f (qunbula(t) yadawiyya)
  • Armenian: նռնակ (hy) (nṙnak)
  • Azerbaijani: qumbara (az), qranat (az)
  • Belarusian: грана́та  f (hranáta)
  • Bulgarian: грана́та (bg)  f (granáta)
  • Catalan: granada (ca)  f
  • Chinese:
    Mandarin: 榴彈 (zh), 榴弹 (zh) (liúdàn), (specifically, hand grenade) 手榴彈 (zh), 手榴弹 (zh) (shǒuliúdàn), 手雷 (zh) (shǒuléi)
  • Czech: granát (cs)  m
  • Danish: granat
  • Dutch: granaat (nl)  m
  • Esperanto: grenado (eo)
  • Estonian: granaat
  • Finnish: kranaatti (fi), heite (fi)
  • French: grenade (fr)  f
  • Georgian: ყუმბარა (q̇umbara)
  • German: Granate (de)  f
  • Greek: χειροβομβίδα (el)  f (cheirovomvída)
  • Hebrew: רִמּוֹן‎ (he)  m (rimon)
  • Hindi: हथगोला (hathgolā)
  • Hungarian: kézigránát (hu)
  • Icelandic: handsprengja (is)  f
  • Ido: grenado (io)
  • Indonesian: granat (id)
  • Irish: gránáid  f
  • Japanese: 擲弾 (ja) (てきだん, tekidan), 榴弾 (ja) (りゅうだん, ryūdan), グレネード (gurenēdo), 手榴弾 (ja) (しゅりゅうだん, shuryūdan, てりゅうだん, teryūdan)
  • Kazakh: гранат (granat)
  • Korean: 수류탄 (ko) (suryutan)

Verb[edit]

grenade ( third-person singular simple present grenades , present participle grenading , simple past and past participle grenaded )

  1. To use grenade(s) upon.
    • 2001 , Сэмюэл Лайман Этвуд Маршалл, Победа на острове: Битва за атолл Кваджалейн , стр. 43:
      Часть пехоты была придавлена ​​им и из укрытия продолжала бой, подрывая гранатами груды щебня или любые другие вероятные места впереди них.
    • 2015 , Гордон Л. Роттман, Ручная граната , стр. 46:
      Они продвинулись после того, как подорвали следующий траверс, как и англичане.
Переводы[править]

Анаграммы

Этимология

Основное использование старофранцузского grenate в pomme grenate («гранат»), от диалектного северного итальянского pom granat , от средневековой латыни pomum granatum («плод с семенами»), от латинского grānātum 9036. -d- разработан под влиянием испанского granada .

Произношение[править]

Существительное[править]

граната   f ( множественное число гранаты )

  1. гранат
  2. граната
  3. знак отличия, значок
  4. (геральдика) гранат ( Grenade de guerre используется во французском языке для описания гранаты в английской геральдике).
Производные термины[править]

Дальнейшее чтение[править]

Анаграммы

Румынский[править]

Произношение[править]

Существительное[править]

граната ф пл

  1. неопределенное множественное число граната
  2. неопределенный родительный/дательный падеж единственного числа grenadă

Гранатомет MK19 | Военный.com

Производитель: General Dynamics Armaments

Служба: ВВС США, Морская пехота США, Армия США, USN

Калибр: 40 мм

Вес: 77.6 фунтов без крепления или штатива

Длина: 43,1 дюйма

Максимальная дальность: 2212 м

40-мм пулемет MK19 представляет собой полностью автоматическое оружие с воздушным охлаждением, дезинтегрирующимся металлическим звеном и ленточным питанием, приводом со свободным затвором, которое экипаж может перевозить на короткие расстояния с ограниченным количеством боеприпасов. Он может стрелять различными 40-мм гранатами. 40-мм граната M430 HEDP пробивает броню толщиной до двух дюймов и образует осколки, убивающие людей в радиусе пяти метров и ранящие в радиусе 15 метров от точки попадания.

Связанное видео:

Хотите узнать о гранатомете MK19? Вот пара быстрых фактов.

Связанные компоненты: MK64 Cradle Mount, MOD 5; Крепление для штатива M3; и прицел ночного видения AN/TVS-5. MK19 также устанавливается в боевой модуль модели LVTP7A1 AAV и кольцевые крепления для транспортных средств.

Гранатомет MK19 поддерживает войска в наступательных и оборонительных действиях. Он обеспечивает большой объем точной и непрерывной огневой мощи против живой силы противника и легкобронированной техники.MK19 можно установить на штатив или на несколько транспортных платформ. Это основное оружие подавления для подразделений боевой поддержки и обеспечения боевой службы. Оружие может защищать движения автомобилей, районы сбора и поезда снабжения в бивуаках.

Гранатомет-пулемет MK19 может защищать от парящих вертолетов, уничтожать легкобронированные машины, вести огонь по предполагаемым позициям противника, вести массированный огонь по зоне боя и вести огонь с закрытых позиций с закрытых позиций. Система увеличивает возможности U.Сил С. для поражения бронетанковых, механизированных и пехотных войск противника осколочно-фугасными боеприпасами двойного назначения.

MK19 изначально был разработан для оснащения ВМС США эффективным речным патрульным оружием во Вьетнаме. В конце 1970-х годов была начата программа улучшения продукта, результатом которой стал MK19 Mod 3.

Создание имени китайского бренда | Labbrand

Компания Labbrand успешно создала китайскую торговую марку для Grenade, подчеркнув позитивный и энергичный характер бренда.

Grenade — это бренд с исключительным вкусом и отношением. Они не работают нормально, они делают все возможное и раздвигают границы, они защищают вас, независимо от того, взбираетесь ли вы на самые высокие горы или сражаетесь с самыми низкими из минимумов. Этот дух впечатлил нас больше всего, и мы считаем, что китайское название 燃拓 [rán tuò] полностью передает эмоциональные устремления широкой аудитории на китайском рынке. Более того, это помогает создать уникальное впечатление в индустрии спортивного питания.

ГРАНАТА

Созданное Labbrand имя было коротким и ярким, передающим энергичное чувство и неповторимую индивидуальность. Он подчеркивал отношение всегда двигаться вперед и исследовать больше возможностей как с сильным телом, так и с авантюрным отношением к жизни спортсменов.

燃 [rán] представляет собой культовую личность Grenade, целеустремленную, страстную и взрывную.拓 [tuò] также укрепляет дух исследователей жизни и спортсменов.

ГРАНАТА

Grenade — бренд с исключительным вкусом и отношением. Они не работают нормально, они делают все возможное и раздвигают границы, они защищают вас, независимо от того, взбираетесь ли вы на самые высокие горы или сражаетесь с самыми низкими из минимумов. Этот дух впечатлил нас больше всего, и мы считаем, что китайское название 燃拓 [rán tuò] полностью передает эмоциональные устремления широкой аудитории на китайском рынке.Более того, это помогает создать уникальное впечатление в индустрии спортивного питания.

Альва Lv

Менеджер, Вербальная стратегия бренда

Мы гордимся нашей торговой маркой Grenade, так как она сразу вызывает взрывной эффект. Тем не менее, мы также узнали, что буквальный перевод будет иметь сильные военные ассоциации у китайской аудитории, поэтому мы надеемся найти новое имя, которое сможет смягчить это и действительно удовлетворить всех, от профессиональных спортсменов и любителей фитнеса до повседневного потребителя.Мы рады, что благодаря профессиональному и всестороннему процессу наименования компания LABBRAND успешно предоставила нам идеальное решение.

Ятин Ся

Региональный менеджер Grenade China

.
