Работа частей и механизмов пистолета. АПС

Работа частей и механизмов пистолета

При отведении затвора назад, он, скользя по рамке пистолета, поворачивает курок и ставит его боевым взводом на шептало. Возвратная пружина снимается. Движение затвора назад ограничивается стойкой спусковой скобы. Подаватель магазина поднимает патроны вверх и верхний патрон становится перед досылателем затвора. При отпускании затвора возвратная пружина посылает затвор вперёд, и он своим досылателем продвигает верхний патрон из магазина в патронник. Очередной патрон упирается в нижнюю плоскость затвора. Досланный в патронник патрон передним срезом гильзы упирается в уступ патронника, зацеп выбрасывателя заскакивает в кольцевую проточку гильзы.

Для производства выстрела необходимо нажать на спусковой крючок.

Если переводчик-предохранитель поставлен на одиночный огонь, то:

– под действием затвора разобщитель перемещается вниз, опуская задний конец спусковой тяги; выступ разобщителя выходит из защепления с шепталом;

– шептало под действием своей пружины поворачивается вниз; курок поворачивается затвором и ставится на боевой взвод;

– рабочая часть переводчика-предохранителя сдвигается с передающего рычага, который вместе с замедлителем поднимается вверх взаимодействуя с затвором;

– экстрактируемая гильза при встрече с отражателем выбрасывается наружу, а очередной патрон из магазина становится на линию досылания;

– выступ на затворе ударяет по передающему рычагу, который отбрасывает замедлитель вниз;

– затвор возвращается из крайнего заднего положения, досылая очередной патрон в патронник;

– замедлитель и передающий рычаг поднимаются вверх до упора передающего рычага в переводчик-предохранитель;

– вырез на затворе становится напротив разобщителя.

Для производства следующего выстрела необходимо отпустить спусковой крючок (при этом спусковая тяга отходит назад и поднимается вверх; разобщитель под действием своей пружины и тяги поднимается вверх до взаимодействия с шепталом) и нажать на него снова.

Цикл повторится.

Если переводчик-предохранитель поставлен на автоматический огонь, то:

– передающий рычаг и замедлитель приподнимаются вверх;

– затвор при откате ударяет по предающему рычагу и, тем самым, происходит торможение затвора; части и механизмы работают как при одиночном огне;

– при накате затвор в крайнем переднем положении наносит удар по передающему рычагу, отбрасывающему замедлитель вниз;

– замедлитель и передающий рычаг под действием пружины возвращаются вверх, замедлитель выступом ударяет по спусковой тяге, которая поднимает разобщитель, поворачивающий шептало из под боевого взвода курка; курок ударяет по ударнику и происходит следующий(ие) выстрел(ы) до освобождения спускового крючка.

При освобождении спускового крючка спусковая тяга отходит назад и выступ замедлителя с ней не взаимодействует.

При недокрытом затворе выстрела не произойдёт т. к. разобщитель упирается в затвор и его выступ не взаимодействует с шепталом.

При стрельбе самовзводом (курок спущен), после нажатия на спусковой крючок спусковая тяга перемещается вперёд и своим отогнутым концом нажимает на выступ курка, взводя его до тех пор, пока разобщитель не опустит спусковую тягу вниз и не расцепит её с курком.

При эксплуатации пистолета НЕОБХОДИМО:

– помнить, что стрельба очередями без присоединённой кобуры-приклада не только не эффективна, но и может быть опасна как для стрелка, так и для окружающих из-за трудностей по контролю оружия во время очереди;

– использовать ТОЛЬКО штатные 9-мм пистолетные патроны с пулями П и Пст (инд. 57-Н-181 и 57-Н-181С) вобиходе называемые ПМ-овскими. Стрельба другими 9х18 патронами с пулей ПП (инд. 7Н15) и БП (инд. 7Н25) может быть оправдана ТОЛЬКО при явной УГРОЗЕ ЖИЗНИ стрелка.

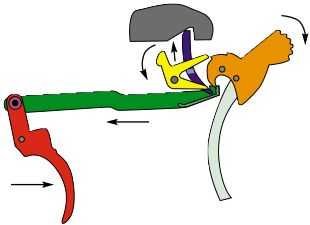

Положение деталей УСМ в момент спуска курка с боевого взвода при одиночном огне: серповидный разобщитель под воздействием наклонной площадки спусковой тяги поднимается вверх приподнимая своим выступом среднее перо шептала

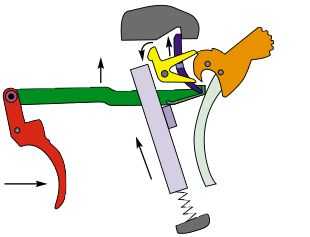

То же при автоматическом огне: замедлитель, возвращаясь в исходное положение вверх своим выступом ударяет по спусковой тяге, которая в свою очередь воздействует на разобщитель, а тот на шептало

То же при стрельбе самовзводом: задняя перемычка спусковой тяги воздействует на выступ курка, поворачивая его до момента расцепления; разобщитель поднял шептало не давая ему заскочить за боевой взвод

Работа разобщителя. При недоходе затвора до переднего положения разобщитель упирается в затвор и не имеет возможности воздействовать на шептало

Весовые и линейные данные 9-мм автоматического пистолета Стечкина:

Вес пистолета с магазином без патронов – 1,02 кг

Вес пистолета с магазином, снаряжённым 20 патронами, без кобуры-приклада – 1,22 кг

Вес кобуры-приклада с ремнём – 0,56 кг

Длина пистолета без кобуры-приклада – 225 мм

Длина пистолета с примкнутой кобурой-прикладом – 540 мм

Высота пистолеты без кобуры-приклада – 150 мм

Калибр ствола – 9 мм

Число нарезов – 4

Длина прицельной линии – 185 мм

Прицельная дальность – 200 м

Вместимость магазина – 20 патронов

Вес патрона – 10 г

Вес пули – 6,1 г

Длина патрона – 25 мм

Темп стрельбы – 700-750 выстр./мин.

Боевая скорострельность:

при стрельбе очередями – до 90 выстр./мин.

при стрельбе одиночными выстрелами – до 40 выстр./мин.

Начальная скорость пули – 340 м/сек

Таблица элементов траекторий пуль при одиночной стрельбе из пистолета с примкнутой кобурой-прикладом

Угол вылета минус 3 минуты, вес пули – 6,1 г., начальная скорость – 340 м/сек

Таблица превышения траекторий над линией прицеливания

Примечание: цифры со знаком минус (-) показывают понижение траектории относительно линии прицеливания.

This file was created

with BookDesigner program

[email protected]

01.08.2013

Поделитесь на страничке

Следующая глава >

military.wikireading.ru

Огонь: одиночный или автоматический - Энциклопедия оружия и боеприпасов

В статье «Выбор вида огня» С. Монетчиков пишет, что стрельба короткими очередями является основным видом огня для автоматического оружия. Эта мысль отражена и в официальных документах, определяющих методику массовой подготовки стрелков еще с послевоенного периода СССР. Вместе с тем практика и здравый расчет показывают ошибочность подобной концепции. Попробуем просто разобраться в преимуществах и недостатках стрельбы, как одиночными выстрелами, так и очередями. Причем не будем обобщать, а возьмем для начала самый массовый его вид – автомат.

Основные преимущества одиночного огня:
1. Экономный расход боекомплекта. Сколько возьмет с собой солдат патронов в бой? Как показывает практика, 8–10 магазинов. Остальные боеприпасы, если и есть, будут покоиться в бумажных пачках в рюкзаке. Возможность пополнить расстрелянные боеприпасы есть далеко не всегда. Так что их много не бывает, и суворовскую заповедь «береги патрон» забывать не стоит. В боевых условиях подразделение вполне может столкнуться с превосходящими силами противника при невозможности пополнить боекомплект.

2. Меньший перегрев оружия. После определенного количества выстрелов ствол оружия раскаляется и начинает «плеваться» пулями. Это – самый худший вариант, проявляющийся после интенсивного отстрела 3–4 магазинов. Но и просто нагрев оружия увеличивает рассеивание пуль, а также ухудшает надежность.
3. В помещениях стрельба очередями повышает риск ранения рикошетом как самого солдата, так и товарищей по подразделению. Особенно это актуально для панельных домов, пуля охотно рикошетит от бетонных стен и потолков.
4. При ведении стрельбы из оружия с ПБС одиночный огонь тоже предпочтителен, поскольку в перерывах между выстрелами остатки пороховых газов успевают выветриться из глушителя, а сам прибор – хоть немного остыть. В любом случае звук одиночных выстрелов гасится намного лучше даже короткой очереди.

Сама сущность стрельбы короткой очередью состоит в том, чтобы накрыть цель несколькими пулями, повысив вероятность ее поражения. Для этого все пули очереди должны попадать в контур цели или на небольшом расстоянии от нее, но автомат (АК, по крайней мере) отдачей забрасывает вправо-вверх. Есть два варианта удержать оружие на линии прицеливания во время очереди так, чтоб площадь поражения накрыла цель. Первый – прицелиться в «колено левой ноги» мишени, второй – благодаря правильной изготовке и давлению рук удерживать прицел на цели. Оба эти способа хороши для спокойной обстановки, если у бойца есть возможность прицелиться и управлять своими действиями во время стрельбы. Кроме того, чтобы так научиться держать тот же автомат, нужно долго тренироваться, причем стрелять практически, даже холостые тренировки тут помогут мало.

А главное – все это хорошо на полигоне, при стрельбе по бумажной мишени. Но если боец в тяжелом бронике и каске, после выматывающего рывка, начинает вести ответный огонь из-за укрытия, его результаты будут намного ниже, чем в тире. Отрицательных факторов тут несколько, но главный – стресс, который не позволяет человеку полностью реализовать навыки тонкой моторики. То есть не только удерживать автомат на цели во время очереди, но даже контролировать длину последней. В результате – бестолковый перерасход боеприпасов.

Одиночная стрельба в такой ситуации более эффективна. Просто у большинства термин «одиночная стрельба» крепко связан с обязанностью заново прицеливания после каждого выстрела. Но есть беглый огонь одиночными, когда наводка восстанавливаться частично, главное – чтобы мушка была в зоне цели. 74-й АК в этом плане немного выгоднее АКМ, импульс отдачи меньше, оружие быстрее возвращается на линию прицеливания, хотя при должной тренировке разница исчезает. Если при этом правильно натренировать спуск, чтобы палец мог работать в хорошем темпе, скорострельность будет высокой. А кучность попаданий возрастет намного.

Стрельба очередями – это частности. Например, при недостаточной видимости – ночью, в тумане или в зеленке, когда цель нельзя нащупать иначе как очередью. Правда, есть старый принцип «не вижу – не стреляю», на практике он используется только полицейскими и подразделениями антитеррора. Так что передовой дозор группы при внезапном столкновении с противником может с высокой плотностью вести автоматический огонь короткими очередями. Потом перейти на прицельный одиночный, иначе просто расстреляет патроны зря, а себя демаскирует. Точно так же неприцельными очередями простреливают темные углы комнат после броска гранаты.

Другой пример, когда допустим автоматический огонь – засада. Здесь стрельба, как в тире. Можно выбрать удобную позицию, правильно изготовиться, при стрельбе управлять очередью, посылая пули куда нужно. Здесь можно увеличить длину очереди до 6–8 выстрелов.

Последний пример, где стрельба очередями имеет место быть – поражение скученной групповой цели. Такие ситуации, как правило, характерны для компьютерных игр, но события у с. Первомайского показали, что даже современный противник вполне способен идти в прорыв прямо-таки толпой, задержать которую может только автоматический огонь.

Как уже говорилось, в СССР основным видом огня был признан автоматический, поэтому автоматы никогда не удовлетворяли военных заказчиков по кучности стрельбы именно очередями. В результате теоретических изысканий были разработаны требования для конкурса «Абакан». Дело в том, что для стрельбы из неустойчивых положений (стоя и с колена, с руки) наиболее удачным было ведение огня очередями по 3 выстрела с высоким темпом стрельбы, когда ствол не успевал задираться вверх и все пули оказывались в районе мишени. Для ведения огня из устойчивых положений (лежа и сидя, с упором) наиболее оптимальным был автоматический огонь со средним темпом, 600–800 выстрелов в минуту. Конкурс «Абакан» вызвал к жизни множество интересных конструкций автоматов, но ни один из них пока не представлен массово в системе вооружения. Так что большинству бойцов пока придется пользоваться АК, у которого есть только одиночный огонь или непрерывный со средним темпом, заменяя стрельбу с отсечкой очереди на частый одиночный.

Теперь пару слов о ручных пулеметах, тем более что в статье С. Монетчикова эффективность стрельбы определялась именно для РПК. Для ручных пулеметов, спору нет, автоматический огонь является основным. Только задачи на них возложены совсем не такие, как на автоматы. Кроме того, мое мнение, РПК – это не ручной пулемет, а просто автомат с более длинным стволом. По-настоящему классным ручным пулеметом является РПД-44, но он снят с производства и вооружения. По сравнению даже с РПК-74 это оружие куда мягче толкает в плечо и не так сильно дергается при стрельбе. Многие ругают «дегтярь» за большой вес, сравнимый с ПК. Но нужно учитывать и вес боеприпасов, при 100-патронной ленте разница не так невелика. А с ПК на сошках прицельно «вести» очередь, как из РПД, не получается. Не зря же во всем мире популярен «Миними». Думаю, нечто типа РПД на «калашинковской» базе, со сменным стволом, массивной ствольной коробкой и ленточным питанием будет неплохим подспорьем в войсках, потому что на сегодняшний день большинство подразделений берет дополнительные ПК. Такое «легкое оружие поддержки» не заменит единый пулемет, но позволит дополнить систему вооружения автоматическим оружием, способным накрыть цель на 400–600 метров автоматическим огнем.

И напоследок. У каждого может быть свое мнение, но как солдата готовят в мирное время – так он действует в бою. Поэтому при определении стрелковых упражнений нужно исходить из того, в каких условиях ему предстоит действовать, и гибко подходить к разрешению вопроса, а не гнуть «линию партии», которая писалась в другом времени и для других условий.

Юрий Бондарь
Фото из архива редакции
Братишка 07-2010

weaponland.ru

ТТХ ПМ позволяют вести автоматическую стрельбу!

Пистолет Макарова – личное оружие, которое используется для нападения или защиты, предназначенное для поражения цели на коротких расстояниях. Убойная сила произведенного выстрела достигает 350 метров, однако максимальная эффективность пули сохраняется только лишь до 50 метров. Огонь из пистолета Макарова осуществляется только одиночными выстрелами.

Благодаря ТТХ, ПМ признан одним из лучших существующих пистолетов, разработанных для самообороны. Он имеет компактный вид, отличается надежностью, а также прост в использовании и обслуживании. Недостатки всех подобных пистолетов небольших размеров и классов – это небольшая дальность и точность огня, кроме того, эффективность пули не обладает высокими данными.

ТТХ ПМ разрабатывались на основе автоматического ведения стрельбы. Оболочка пистолета выполнена из качественной стали. Вокруг оси неподвижного ствола закреплена пружина возвратного действия. Спусковой механизм самовзводный, после выстрела оружие заряжается автоматически. С левой стороны затвора имеется предохранитель. Его включенное положение полностью блокирует ударный механизм, не позволяя пистолету произвести выстрел. Емкость магазина составляет 8 патронов.

Пистолет был разработан в 1950 годах инженером Макаровым. Спустя два года оружие было запущено в массовое производство. Западные специалисты в области вооружения полагали, что основа разработок ТТХ ПМ 9мм была сложена по принципу самозарядного немецкого пистолета "Вальтер". Оружие являлось долгое время уникальным и лучшим в своём типе. Но стоит отметить, что подобное предположение не считалось обоснованным и не рассматривалось всерьез.

Стрельба из пистолета Макарова производится патронами 9х18, полностью отличающимися от западных патронов "Полис". Возможно, основы ТТХ ПМ были разработаны с помощью изучения проекта "Ультра", в котором принимали участие немецкие инженеры во время второй мировой войны. Созданный патрон так и не вышел в серийное производство на территории Германии, но хорошо подошёл для созданного в СССР оружия со свободным затвором.

Использование такого патрона позволило пистолет Макарова оставить без всяких изменений и доработок, которые стали бы неизбежными при стрельбе с боеприпасами более мощного действия. Одним из главных и ощутимых отличий между ТТХ ПМ и "Вальтера" стал механизм спускового действия. Пистолет, разработанный под руководством инженера Макарова, за короткие сроки был принят на вооружение всей советской армией. На Западе к оружию были замечания, которые касались внешнего вида и удобства использования - якобы пистолет неудобно держать в руках. Однако подобное недовольство не помешало распространению оружия за территорией СССР. Китай стал одним из крупнейших производителей ПМ, дав ему новое название – "Тип 59".

Изучая пистолет ПМ, ТТХ и другие менее важные элементы оружия, можно обнаружить определенные недостатки. Инженеры к основным минусам отнесли малую ёмкость магазина и слабую мощностью патрона. Вскоре был создан модернизированный ПМ, имеющий увеличенную обойму, в которую вмещалось 12 пуль. Вес патрона был уменьшен, но имел более мощный заряд, способный увеличить начальную скорость до 100 м/c. К сожалению, модернизация оказалась неудачной, и пистолет не попал в серийное производство.
