Искандер — Традиция

Материал из свободной русской энциклопедии «Традиция»

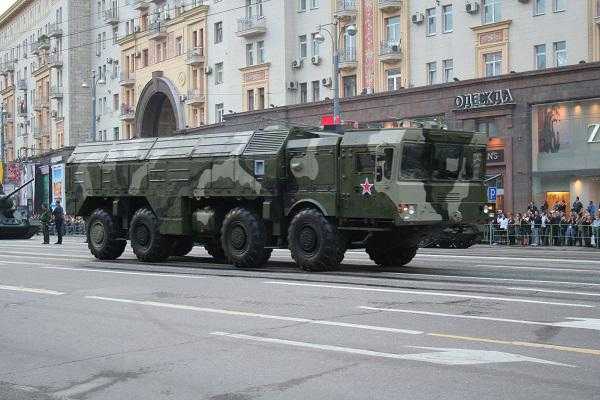

Искандер на параде в честь дня победы

«Искандер» (9М72) — семейство оперативно-тактических ракетных комплексов: Искандер-Э, Искандер-М, Искандер-К. По классификации НАТО SS-26 «Stone». Комплекс разработан в Коломенском КБ Машиностроения (КБМ).

Основные характеристики[править]

Предназначение комплекса[править]

Предназначен для поражения боевыми частями в обычном снаряжении малоразмерных и площадных целей в глубине оперативного построения войск противника. Предполагается, что может быть средством доставки тактического ядерного оружия.

Наиболее вероятные цели:

• средства огневого поражения (ракетные комплексы, реактивные системы залпового огня, дальнобойная артиллерия)
• средства противоракетной и противовоздушной обороны
• самолёты и вертолёты на аэродромах
• командные пункты и узлы связи
• важнейшие объекты гражданской инфраструктуры

Состав комплекса[править]

В состав комплекса входят шесть платформ:

• Cамоходно-пусковая установка (СПУ) (9П78 (9П78Э)) — предназначена для хранения, транспортировки, подготовки и запуска по цели двух ракет 9М723К1 (в экспортном варианте 1 ракета). СПУ может реализовываться на базе специального колёсного шасси МАЗ-7930 производства Минского автомобильного завода (Белоруссия) или БАЗ-6909 производства Брянского автомобильного завода (Россия). Полная масса 42 т, полезная нагрузка 19 т, скорость передвижения по шоссе/грунтовой дороге 70/40 км/ч, запас хода по топливу 1000 км. Расчёт 3 человека.

• Транспортно-заряжающая машина (ТЗМ) (9Т250 (9Т250Э)) — пердназначена для транспортировки дополнительных двух ракет.Реализована на шасси МАЗ-79306, оснащена погрузочным краном. Полная боевая масса 40 т. Расчёт 2 человека.

• Командно-штабная машина (КШМ) — предназначена для управления всем комплексом «Искандер». Реализована на колёсном шасси КамАЗа. Расчёт 4 человека. Характеристики КШМ:
  • максимальная дальность радиосвязи на стоянке/на марше: 350/50 км
  • время расчёта задания для ракет: до 10 с
  • время передачи команд: до 15 с
  • число каналов связи: до 16
  • время развёртывания (свёртывания): до 30 минут
  • время непрерывной работы: 48 часов

• Машина регламента и технического обслуживания (МРТО) — предназначена для проверки бортовой аппаратуры ракет и приборов, для проведения текущего ремонта. Реализована на колёсном шасси КамАЗа. Масса 13,5 тонн, время развёртывания не превышает 20 минут, время автоматизированного цикла регламентной проверки бортовой аппаратуры ракеты — 18 минут, расчёт 2 человека.

• Пункт подготовки информации (ППИ) — предназначена для определения координаты цели и подготовки полетных заданий для ракет с последующей их передачей на СПУ. ППИ интегрирован со средствами разведки и может получать задания и назначенные цели из всех необходимых источников, в том числе со спутника, самолета или беспилотника. Расчет 2 человека.

• Машина жизнеобеспечения (МЖ) — предназначена для размещения, отдыха и приёма пищи боевых расчётов (до 8 человек).

Боевые характеристики[править]

• Круговое вероятное отклонение: 20 — 30 м (в зависимости от применяемой системы наведения).
• Стартовая масса ракеты: 3 800 кг.
• Масса боевой части: 480 кг.
• Скорость ракеты после начального участка траектории: 2 100 км/час.
• Минимальная дальность поражения цели: 50 км.
• Максимальная дальность поражения цели:
• Время до пуска первой ракеты: 4 — 16 минут.
• Интервал между запусками: 1 минута (для пусковой установки 9П78 с двумя ракетами).
• Температурный диапазон эксплуатации: от −50 °C до 50 °C.
• Срок эксплуатации: 10 лет, в том числе 3 года в полевых условиях.

Типы боевых частей[править]

• Обычное вооружение
  • кассетная с осколочными боевыми элементами неконтактного подрыва (срабатывают на высоте около 10 м над поверхностью земли)
  • кассетная с кумулятивными осколочными боевыми элементами
  • кассетная с самоприцеливающимися боевыми элементами
  • кассетная объёмно-детонирующего действия
  • осколочно-фугасная (ОФБЧ)
  • фугасно-зажигательная
  • проникающая (ПрБЧ)

В кассетной боевой части 54 боевых элемента.

Ракета комплекса 9М723К1 имеет одну ступень с твердотопливным двигателем. Траектория движения квазибаллистическая, ракета управляется на протяжении всего полёта при помощи аэродинамических и газодинамических рулей. Изготовлена с применением технологий понижения радиолокационной заметности («Стелс»): малая поверхность рассеивания, специальные покрытия, малый размер выступающих частей. Бо́льшая часть полета проходит на высоте около 50 км. Ракета ведет интенсивное маневрирование с перегрузками порядка 20 единиц на начальном и конечном участках полёта. Система наведения смешанная: инерциальная на начальном и среднем участке полёта и оптическая (с использованием ГСН разработки ЦНИИ автоматики и гидравлики, ЦНИИАГ) на конечном участке полёта, чем достигается высокая точность. Возможно использование GPS/GLONASS в дополнение к инерциальной системе наведения.

• Искандер-М — вариант для Российских вооруженных сил, дальность стрельбы 500 км, масса полезной нагрузки 480 кг.
• Искандер-К — вариант с использованием крылатых ракет, дальность стрельбы 500 км, масса полезной нагрузки 480 кг.
• Искандер-Э — экспортная версия, дальность стрельбы 280 км, масса полезной нагрузки 480 кг. Удовлетворяет условиям РКРТ (режим контроля за ракетными технологиями, Missile Technology Control Regime (MTCR))

На Искандер могут быть установлены ракеты Р-500, что увеличивает дальность стрельбы до 2’000 км и более[1] [2].

Боевое применение[править]

• По заявлению МИД Голландии ракета «Искандер» с кассетной боеголовкой была применена 12 августа 2008 при обстреле города Гори в дни августовской войны в Грузии. В числе погибших оказался Стан Сториманс, оператор телекомпании RTL Nieuws
  [1]. Российская сторона считает приведенные в заявлении доказательства недостаточными.

• В 2005 году стало известно о планах поставки комплексов «Искандер» в Сирию. Это вызвало резкую отрицательную реакцию со стороны Израиля и США. Во время визита в Израиль президент России В. В. Путин объявил о запрете таких поставок для недопущения нарушения баланса сил в регионе^[2].
• В августе 2008 года во время визита в Москву президент Сирии Башар Асад выразил готовность к размещению комплексов в Сирии^[3].

traditio.wiki

М — это… Что такое Искандер-М?

Искандер-М

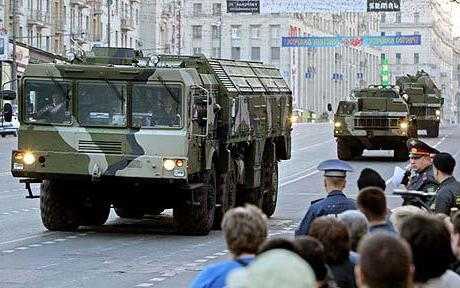

ОТРК «Искандер-М» в походном положении

Искандер-М

 — оперативно-тактический ракетный комплекс. Предназначен для поражения боевыми частями различного типа малоразмерных и площадных целей.

Состав комплекса

• Оперативно-тактическая ракета 9М723
• Самоходная пусковая установка (СПУ) 9П78
• Транспортно-заряжающая машина (ТЗМ) 9Т250
• Командно-штабная машина (КШМ) 9С552 на базе КамАЗ-43101
• Пункт подготовки информации (ППИ) 9С920 на базе КамАЗ-43101
• Мобильные агрегаты технического и бытового обеспечения
• Комплекты арсенального и учебно-тренировочного оборудования.

Техническое описание

Ракета комплекса «Искандер-М» — твердотопливная, одноступенчатая, аэробаллистическая, управляемая на всей траектории полета, с неотделяемой головной частью. Ракета может быть запущена по баллистической или настильной траектории.

РК «Искандер-М» отличается от ракетного комплекса «Искандер-Э» следующим:

• увеличенная дальность стрельбы
• меньшее КВО
• другая ракета
• базовое шасси для СПУ и ТЗМ — семейства МАЗ (МЗКТ) «Астролог» (шасси одинаково для всего комплекса)

Технические характеристики

• Ракета — одноступенчатая, имеет двигатель с одним соплом, управляемая на всей траектории полёта с помощью аэродинамических и газодинамических рулей.
• Дальность пуска, км:
  • максимальная: до 500км (Искандер-М, Искандер-К)
  • минимальная: от 50
• Скорость, м/с:
  • Искандер-М: конечная не менее 700—900 ^[1]
  • Искандер-К (крылатая ракета): маршевая скорость в 230—260
• Масса, кг:
  • стартовая ракеты: … 3 800
  • полезной нагрузки: … 480
  • пусковой установки: … до 42 300 .
• Боевая часть: кассетная (с 54 боевыми элементами), проникающая, осколочно-фугасная, а в перспективе и другие боевые части.
• Система управления: автономная, инерциальная, комплексируемая с оптической ГСН (корреляционно-экстремальная).
• Шасси: колесное шасси 8х8 повышенной проходимости МЗКТ-7930 ^[2].
• Количество ракет:
  • на пусковой установке: 2
  • на транспортно-заряжающей машине: 2

Примечания

См. также

Источники

dik.academic.ru

М — это… Что такое Искандер-М?

Искандер-М

ОТРК «Искандер-М» в походном положении

Искандер-М — оперативно-тактический ракетный комплекс. Предназначен для поражения боевыми частями различного типа малоразмерных и площадных целей.

Состав комплекса

• Оперативно-тактическая ракета 9М723
• Самоходная пусковая установка (СПУ) 9П78
• Транспортно-заряжающая машина (ТЗМ) 9Т250
• Командно-штабная машина (КШМ) 9С552 на базе КамАЗ-43101
• Пункт подготовки информации (ППИ) 9С920 на базе КамАЗ-43101
• Мобильные агрегаты технического и бытового обеспечения
• Комплекты арсенального и учебно-тренировочного оборудования.

Техническое описание

Ракета комплекса «Искандер-М» — твердотопливная, одноступенчатая, аэробаллистическая, управляемая на всей траектории полета, с неотделяемой головной частью. Ракета может быть запущена по баллистической или настильной траектории.

РК «Искандер-М» отличается от ракетного комплекса «Искандер-Э» следующим:

• увеличенная дальность стрельбы
• меньшее КВО
• другая ракета
• базовое шасси для СПУ и ТЗМ — семейства МАЗ (МЗКТ) «Астролог» (шасси одинаково для всего комплекса)

Технические характеристики

• Ракета — одноступенчатая, имеет двигатель с одним соплом, управляемая на всей траектории полёта с помощью аэродинамических и газодинамических рулей.
• Дальность пуска, км:
  • максимальная: до 500км (Искандер-М, Искандер-К)
  • минимальная: от 50
• Скорость, м/с:
  • Искандер-М: конечная не менее 700—900 ^[1]
  • Искандер-К (крылатая ракета): маршевая скорость в 230—260
• Масса, кг:
  • стартовая ракеты: … 3 800
  • полезной нагрузки: … 480
  • пусковой установки: … до 42 300 .
• Боевая часть: кассетная (с 54 боевыми элементами), проникающая, осколочно-фугасная, а в перспективе и другие боевые части.
• Система управления: автономная, инерциальная, комплексируемая с оптической ГСН (корреляционно-экстремальная).
• Шасси: колесное шасси 8х8 повышенной проходимости МЗКТ-7930^[2].
• Количество ракет:
  • на пусковой установке: 2
  • на транспортно-заряжающей машине: 2

Примечания

См. также

Источники

3dic.academic.ru

Ракетный комплекс «Искандер». «Искандер-М» (ракетный комплекс): характеристики

Бизнес 20 июля 2014

Современная геополитическая обстановка такова, что для сохранения суверенитета и авторитета в международных отношениях стране просто необходимы современные образчики вооружений. Особенно это справедливо, если речь идет о тактических ядерных комплексах, являющихся последней гарантией мира на планете. Конечно, основная роль в сдерживании потенциального противника принадлежит стратегическим ракетам, но даже ракетный комплекс «Искандер» многих способен удержать от опрометчивых решений.

Этот образец вооружений был создан для уничтожения в походных условиях малозаметных целей в эшелонированной обороне противника. Это тем важнее, что современная стратегия ведения военных действий предполагает именно превентивные разоружающие удары, которые не дадут вероятному противнику использовать свое ядерное оружие. Кроме того, так можно своевременно подавить его системы ПРО.

Условия создания

Был создан в условиях, когда СССР и США подписали договор об ограничении количества тактических ядерных боеголовок (РСМД). Произошло это в 1987 году. Тогда же потенциальные противники договорились о полном отказе от использования ядерного вооружения в условиях боевых действий будущего.

Именно из-за этого к новому комплексу предъявлялось огромное количество требований: потребовался полный отказ от ядерных поражающих элементов, необходимо было обеспечить практически ювелирную точность стрельбы, сопряженную с максимально возможной управляемостью ракеты. Кроме того, от специалистов требовалось обеспечить как можно большую степень автоматизации как полета ракеты, так и ее запуска.

Не в последнюю очередь из-за этого ракетный комплекс «Искандер» в Калининграде произвел настоящий «фурор» в рядах прибалтийских политиков, которые в панике стали твердить о новой угрозе, нависшей над их суверенитетом.

Роль спутниковых систем навигации

Главным же требованием, которое соответствует реалиям современности, была возможность использования данных, полученных от систем спутникового позиционирования («Глонасс», NAVSTAR). От нового комплекса требовалось умение с высокой эффективностью поражать даже движущиеся бронированные цели, обладать максимально высокой скорострельностью, а также преодолевать глубоко эшелонированную ПРО врага.

Первый опыт

Готовый ракетный комплекс «Искандер» впервые был испытан еще в 2007 году. Занимавший тогда пост премьер-министра С. Иванов докладывал президенту, что отклонение от цели не превысило одного метра. Эти высочайшие показатели были полностью подтверждены после изучения данных от всех средств визуального контроля, которые были задействованы на испытаниях в тот день.

Все это великолепие было создано в КБМ, г. Коломна. Данное конструкторское бюро известно во всем мире, так как именно отсюда начали свою «карьеру» комплексы «Точка», «Стрела» и «Оса», а также прочие образцы отечественных ЗРК различных поколений. Прочие элементы изготавливались в ЦКБ «Титан» (пусковая система), ЦНИИ автоматики и гидравлики (важнейшая система автоматического наведения снаряда).

Для чего предназначен?

Как мы уже и говорили, ракетный комплекс «Искандер» был создан специально для точечных ударов по целям, глубоко укрытых в тылу противника, защищенных современными системами ПРО.

В роли целей могут выступать следующие объекты:

• Артиллерия и ракетные комплексы противника, крупные скопления бронированной техники.
• Средства ПРО.
• Авиационные соединения, в момент базирования на аэродромах.
• Все командные и связные комплекса.
• Крупные объекты инфраструктуры, потеря которых болезненно скажется на противнике.
• Прочие важные объекты на вражеской территории.

Так как зенитно-ракетный комплекс «Искандер» отличается малозаметностью и очень высокой скоростью подготовки его к запуску, он представляет собой очень серьезную угрозу для всех потенциальных противников.

Что входит в состав «Искандера»?

В состав комплекса входят следующие важнейшие элементы: самоходная установка для запуска, ракеты для нее, машина для транспортировки и заряжения снарядов. Кроме того, имеется отдельный комплекс для ремонта и обслуживания всего оборудования, штабной пункт и специальная машина по анализу полученной информации, а также обучающие средства для персонала.

Характеристики используемой ракеты

Рассматриваемый нами тактический ракетный комплекс «Искандер» использует твердотопливную ракету с одной ступенью, у которой головная часть в полете не отделяется. Несмотря на энергичное маневрирование в полете, снаряд на всем протяжении своего пути может управляться оператором из командного пункта. Особенной маневренностью изделие отличается на старте и при приближении к цели, когда ракета идет под перегрузками в 30G. Так как системы ПРО должны подлетать к ней со скоростью в два раза выше, в настоящее время эффективных средств противодействия «Искандеру» попросту нет.

Корпус снарядов выполнен по специальной методике, уменьшающей его заметность для ЗРК противника. Кроме того, большую часть пути ракета проделывает, находясь на высоте более 50 км, что также в десятки раз снижает шансы на ее своевременный перехват. Незаметность для радаров обеспечивается специальными покрытиями, состав которых засекречен.

Именно этим объясняется тот триумф отечественной промышленности, когда на вооружение был принят «Искандер». Ракетный комплекс (Калининград и весь Западный военный округ им уже укомплектован) этого типа вскоре должен быть получен всеми военными соединениями в стране.

Принципы наведения на цель

Вывод ракеты на цель выполняется силами операторов комплекса, после чего в дело вступает сложнейшая система самонаведения. Аппаратура в полете сканирует местность, образуя ее цифровую модель. Она бортовым компьютером постоянно сравнивается с тем эталоном изображения, который был загружен в память ракеты перед полетом.

Оптическая головка самонаведения характеризуется превосходной защитой от систем постановки помех, а также прекрасной способностью к распознаванию целей практически в любых условиях. Это позволяет поражать подвижную цель (с погрешностью не более пары метров) в полностью безлунную ночь. Такая точность в таких условиях не может быть реализована ни одной из систем ракетного огня, стоящих на вооружении НАТО.

За это там и не любят «Искандер». Ракетный комплекс в Сирии, поставленный туда в декабре прошлого года, сразу же позволил снизить накал страстей и помог законному правительству с вытеснением антинародных сил с территории страны. Кроме того, российская сторона получила ценнейшие сведения о боевом использовании новейших ракет.

«Самостоятельная» ракета

Несмотря на то что в обычных условиях ракетный комплекс «Искандер» может руководствоваться сигналами со спутников глобальных систем позиционирования, в соответствующих условиях его операторы прекрасно обойдутся и без них. Электронно-оптические системы наведения настолько точны, что позволяют обеспечивать поражение целей практически в любых заданных условиях.

Кстати, система самонаведения «Искандера» при необходимости легко устанавливается даже на баллистические ядерные ракеты, что делает перспективы потенциального противника уж совсем невеселыми. Из-за этого российский ракетный комплекс «Искандер» имеет на Западе весьма зловещую репутацию, хотя его характеристики явно не дотягивают до таковых у межконтинентального ядерного боезапаса.

Характеристика боевой части

Конструкторы заложили возможность использования сразу десяти различных типов боезапаса. К ним принадлежат кассетные бомбы с элементами бесконтактного подрыва, боевые элементы с кумулятивным действием, кассетные боезапасы с самонаводящимися элементами, а также простые фугасные, осколочные и зажигательные разновидности. Если используется ракета с самонаводящимися элементами, то они будут поражать множественные цели, разрываясь на высоте шесть-десять метров над ними.

Сам снаряд в боевом положении весит почти четыре тонны, а вес непосредственно боевой части составляет 480 кг. Таким образом, ракетный комплекс «Искандер-К» является одним из самых мощных средств неядерного сдерживания, которые стоят на вооружении нашей армии.

Характеристика прочих элементов

Самоходная установка для осуществления запуска позволяет одновременно перевозить до двух ракет, позволяя запускать их под углом до 90 градусов по отношению к рельефу местности. Располагается она на колесном шасси с формулой 8х8, которое может проходить даже через места, где полностью отсутствуют дороги (МАЗ-79306 «Астролог»). Кроме прочего, это обеспечивает максимально возможную мобильность комплекса даже в военное время.

Некоторые характеристики средств управления и наведения

Установка может самостоятельно определять координаты своего месторасположения, обменивается информацией со всеми элементами «Искандера», обеспечивает одиночный и залповый запуск ракет. Время от прибытия до залпа составляет не более 20 минут при условии подготовленного расчета, а между стартами снарядов проходит не более одной минуты. Это делает ракетный комплекс «Искандер», характеристики которого и без того впечатляют, очень опасным средством атаки.

Стартовые позиции никак подготавливать не нужно. Кроме того, расчету нет необходимости выходить из кабины: получив приказ, специалисты останавливают «Искандер» в заданном квадрате, готовят все системы и производят залп. Исключение составляет только болотистая местность, где необходимо приготовить более-менее устойчивую стартовую площадку. После произведения запуска машина отходит на заранее назначенные позиции для перезарядки.

Таким образом, «Искандер-М» — ракетный комплекс нового поколения, который обеспечивает надежную защиту государственного суверенитета.

Сведения о шасси и прочих машинах

Масса шасси составляет 42 т, вес перевозимой полезной нагрузки не менее 19 т, по шоссе и проселочной дороге с твердым покрытием скорость равна 70 (40) км/ч. На одной только заправке «Искандер» может проехать не менее 1000 км. Обычная численность расчета составляет три человека, но в военное время их количество может быть увеличено.

Машина для транспортировки и заряжания также компонуется на шасси МАЗ-79306 («Астролог»). Оснащается подъемным краном с гидромеханическим механизмом загрузки. Масса составляет ровно 40 тонн, для обслуживания придется персонал в количестве двух человек.

Штабной комплекс

Сердцем всего комплекса является командно-штабная машина. Она производится на базе автомобилей КАМАЗ. Информационный обмен между всеми элементами «Искандера» может осуществляться как в обычном, так и глубоко зашифрованном режиме. Скорость обмена информацией в последнем случае никак не страдает.

Штабной комплекс снабжен четырьмя полностью автоматизированными местами для операторов, максимальная дальность передачи данных между машинами составляет 350 километров для машин на стоянке и 50 километров в условиях боевого марша. Время непрерывной работы всех элементов системы наведения и управления составляет порядка двух суток.

Машина механического обслуживания

Как и в прошлом случае, базируется на шасси автомобилей «КамАЗ». Предназначается для проверки состояния ракет как в самой пусковой установке, так и в транспортных контейнерах, позволяет проверять и ремонтировать все приборы и механизмы комплекса, не прибегая к ее транспортировке его к месту постоянной дислокации. Машина весит всего 13,5 т, развертывается менее чем за 20 мин, время проверки всех систем и механизмов не превышает 18 минут. Обслуживают комплекс два человека.

Вообще, ракетный комплекс «Искандер», ТТХ которого мы раскрываем, отличается редкой ремонтопригодностью даже в самых экстремальных условиях.

Пункт сбора, анализа и подготовки информации

Данная машина служит для сбора и анализа информации, которая предназначена для введения в бортовой компьютер ракет. В составе имеется два автоматизированных рабочих места для операторов, которые могут засечь и передать координаты атакуемых целей за одну-две минуты. Может нести непрерывное боевое дежурство на протяжении 16 часов.

Наконец, машина жизнеобеспечения. Может быть выполнена на шасси любого серийно выпускаемого грузового автомобиля, служит для отдых и приема пищи до восьми человек одновременно.

Ключевые особенности комплекса

Его основное преимущество в том, как и кем был создан «Искандер-М». Ракетный комплекс сконструирован выдающимися конструкторами на основе всех данных, накопленных советской и российской армией. На данный момент он значительно превосходит не только все предшествующие отечественные разработки, но и все конкурирующие зарубежные модели.

Вообще, зенитно-ракетный комплекс «Искандер» имеет целый ряд ключевых особенностей:

• Невероятно точное поражение даже небольших и хорошо защищенных с воздуха целей.
• Скрытность и быстрое развертывание делают его чрезвычайно опасным противником.
• Боевая задача может эффективно выполняться даже в условиях активного противодействия противника.
• Отличная тактическая маневренность и проходимость, обеспеченная высокими характеристиками транспортных шасси.
• Высочайшая степень автоматизации всех боевых процессов.
• Длительный срок службы и простота даже полевого ремонта.

Кроме того, оперативно-тактический ракетный комплекс «Искандер» полностью отвечает всем требованиям, которые предъявляются международными договорами по нераспространению некоторых типов вооружения. В локальных конфликтах может рассматриваться в качестве оружия сдерживания, а для стран с небольшой территорией и вовсе быть основным типом ракетного вооружения. Структура комплекса предполагает возможность дальнейшей модификации, что гарантирует «Искандеру» долгую службу на страже государственных интересов.

Прочие положительные моменты

Система управления и наведения глубоко интегрирована с аналогичным оборудованием всех аналогичных комплексов, которые стоят на вооружении государства. Может получать информацию не только с машины сбора и обработки данных, но и с самолета-разведчика, БПЛА или прочего оборудования. Полетное задание высчитывается практически моментально. Команда на боевой запуск может быть отдана не только командиром комплекса, но и высшим военным командованием с закрытых позиций.

Так как один «Искандер» несет на борту две ракеты, а между их залпами не проходит и двух минут, мощь полностью укомплектованного этими комплексами дивизиона сравнима с таковой у небольшой страны. В принципе, при правильном выборе боезапаса, данный образчик вооружения вполне эквивалентен ядерному боеприпасу малого радиуса действия.

Источник: fb.ru

monateka.com

М — это… Что такое Искандер-М?

Искандер-М

ОТРК «Искандер-М» в походном положении

Искандер-М — оперативно-тактический ракетный комплекс. Предназначен для поражения боевыми частями различного типа малоразмерных и площадных целей.

Состав комплекса

• Оперативно-тактическая ракета 9М723
• Самоходная пусковая установка (СПУ) 9П78
• Транспортно-заряжающая машина (ТЗМ) 9Т250
• Командно-штабная машина (КШМ) 9С552 на базе КамАЗ-43101
• Пункт подготовки информации (ППИ) 9С920 на базе КамАЗ-43101
• Мобильные агрегаты технического и бытового обеспечения
• Комплекты арсенального и учебно-тренировочного оборудования.

Техническое описание

Ракета комплекса «Искандер-М» — твердотопливная, одноступенчатая, аэробаллистическая, управляемая на всей траектории полета, с неотделяемой головной частью. Ракета может быть запущена по баллистической или настильной траектории.

РК «Искандер-М» отличается от ракетного комплекса «Искандер-Э» следующим:

• увеличенная дальность стрельбы
• меньшее КВО
• другая ракета
• базовое шасси для СПУ и ТЗМ — семейства МАЗ (МЗКТ) «Астролог» (шасси одинаково для всего комплекса)

Технические характеристики

• Ракета — одноступенчатая, имеет двигатель с одним соплом, управляемая на всей траектории полёта с помощью аэродинамических и газодинамических рулей.
• Дальность пуска, км:
  • максимальная: до 500км (Искандер-М, Искандер-К)
  • минимальная: от 50
• Скорость, м/с:
  • Искандер-М: конечная не менее 700—900 ^[1]
  • Искандер-К (крылатая ракета): маршевая скорость в 230—260
• Масса, кг:
  • стартовая ракеты: … 3 800
  • полезной нагрузки: … 480
  • пусковой установки: … до 42 300 .
• Боевая часть: кассетная (с 54 боевыми элементами), проникающая, осколочно-фугасная, а в перспективе и другие боевые части.
• Система управления: автономная, инерциальная, комплексируемая с оптической ГСН (корреляционно-экстремальная).
• Шасси: колесное шасси 8х8 повышенной проходимости МЗКТ-7930^[2].
• Количество ракет:
  • на пусковой установке: 2
  • на транспортно-заряжающей машине: 2

Примечания

См. также

Источники

dis.academic.ru
