Самолет Ил-4: фото бомбардировщика
Основу советской штурмовой авиации во время Великой Отечественной войны составляли самолеты конструктора С. В.Ильюшина. Это были самолеты нового типа, тесно взаимодействующие в боевых операциях с наземными или морскими военными силами.
Бомбардировщик Ил-4 был разработан еще до войны и задолго до появления Ил-2 — второго прославленного самолета. С первых дней войны он участвовал во всех важнейших операциях на советско-германском фронте. Бомбовый удар по Берлину в ночь на 08.08.1941 г., нанесенный самолетами ДБ-ЗТ, стал первой боевой операцией советской дальнебомбардировочной авиации.
История создания Ил-4
Задолго до войны, еще весной 1933г., и намного раньше проекта Ил-2, С.В. Ильюшиным было принято решение о постройке машины дальнебомбардировочной авиации. Создание такого самолета было необходимо для повышения обороноспособности страны. Не отрываясь от проекта ближнего бомбардировщика (ББ-2) С. В.Ильюшин, по собственной инициативе, за короткое время выполнил разработку проекта дальнего бомбардировщика, сформулировал и утвердил основные технические характеристики самолета.
Вскоре был построен прототип нового самолета ЦКБ-26. Испытания подтвердили хорошие летные качества машины. Самолет имел отличные маневренные данные — на самолете такого класса впервые летчиком-испытателем В.К. Коккинаки была выполнена пилотажная фигура «петля Нестерова».
1 мая 1936 г. бомбардировщик был предъявлен широкой публике в небе столицы.
В том же году на нем было установлено несколько мировых рекордов, имевших для Советского союза также политическое значение — мировому сообществу был продемонстрирован советский самолет, который по скорости, потолку и дальности полетов имел превосходство над самолетами такого класса. Установлены рекорды летчиком В.К. Коккинаки.
Скоро был построен и поднят в воздух еще один экземпляр дальнего бомбардировщика, получивший название ЦКБ-30 (или ДБ-3). Он был полностью укомплектован вооружением наступательного и оборонительного назначения, имел превосходство над предшественником по летным параметрам и бомбовой загрузке. Самолет был принят на вооружение в ВВС еще до окончания госиспытаний.
ДБ-3Ф стал улучшенным продолжением ДБ-3. Модернизация ДБ-3 началась в 1938 г., а в мае 1939 г. летчик-испытатель В.К. Коккинаки выполнил на нем испытательный полет. Машина имела улучшенные летные параметры (скорость — 445 км/час, дальность полета — 5000 км, бомбовая нагрузка — 1000 кг).
Производство машин было организовано одновременно на нескольких авиазаводах. Первые серийные самолеты были построены в ноябре 1939г. Принятые на вооружение в ВВС за несколько лет до начала войны, самолеты были хорошо освоены летными экипажами воздушных сил авиации и флота.
В декабре 1940 г. вышло Постановление Правительства о новой системе формирования обозначений авиатехники. Согласно этому документу ДБ-3Ф получил новое имя Ил-4.
Боевое применение Ил-4
Первые боевые действия, в которых приняли участие самолеты ДБ-3, были в Китае во время китайско-японского военного конфликта в 1939 г. СССР отправил в Китай двадцать четыре бомбардировщика ДБ-3 для советской авиагруппы летчиков-добровольцев. Самолетами было выполнено много боевых вылетов, в том числе на территорию Японии. О потерях ДБ-3 в этой войне неизвестно.
Бомбардировщики ДБ-3 применялись также в войне с Финляндией в 1939 г.-1940 г. Потери самолетов в тех боях были высокими. Этому было много причин: не обученность летных экипажей и технического обслуживания, отсутствие тактики ведения боевых действий со стороны комсостава, обстрелы вражеской ПВО, а также близкая к границе с финнами дислокация авиаполков, попавших под бомбежки немецкой авиации в первые дни войны. Но главные битвы ДБ-3(Ил-4) выдержали по всему фронту Великой Отечественной войны.
В начале войны Ил-4 использовались как фронтовые бомбардировщики. Боевые вылеты осуществлялись в дневное время суток при полном отсутствии сопровождающих истребителей. В результате потери самолетов были очень высокими. В связи с этим их стали использовать в качестве ночных бомбардировщиков. Однако отсутствие пламегасителей на выхлопных трубах двигателей, а также голубая покраска нижней части фюзеляжа машины, отражавшая свет от прожекторов, демаскировали самолеты в ночное время суток.
Начиная с августа 1942 г. были возобновлены воздушные атаки на военные и промышленные объекты в немецких тылах с дальних подмосковных аэродромов. Самолеты Ил-4 были оснащены аэро-фото-оборудованием, в связи с этим часто применялись в разведывательных целях в глубоком тылу противника. Этому способствовала длительность полета машин 7–9 ч.
Часто Ил-4 использовались для заброски в тыл врага групп разведчиков и диверсантов, для транспортировки военных грузов, выполняли блокаду вражеских аэродромов, уничтожали системы ПВО, использовались как буксиры планеров различного назначения – грузовых, десантных.
Переоборудованные специальным образом самолеты Ил-4 в 1943 г.-1944 г. использовались для транспортировки раненых партизан в тыл страны, а также для доставки людей и грузов к партизанам. Полеты в тыл врага выполнялись в основном в темное время суток.
В воздушных силах морского флота бомбардировщики Ил-4 применялись как торпедоносцы, выполняли боевые задания по уничтожению вражеских военно-морских судов торпедами, бомбами, осуществляли бомбардировку наземных баз и портов, выполняли разведку минных заграждений, линий путей передвижения судов, охраняли от немецких подлодок корабельные конвои военных союзников.
Самолеты Ил-4 осуществляли бомбардировку промышленных и военных объектов фашистской Германии до самой ее капитуляции.
После завершения войны с Германией они принимали участие в боевых действиях на Дальнем Востоке, где разгромили Квантунскую армию Японии, бомбили японские военные базы и морские порты в Корее, Маньчжурии, Японском море. Ил-4 стояли на вооружении в течение нескольких лет и после завершения всех боевых действий — ему не было замены.
И только в 1949 г., когда на вооружение ВВС были приняты бомбардировщики нового класса Ту-4 конструктора А. Н. Туполева, его начали списывать. Но даже списанные со службы в ВВС они использовались для аэро- фотосъемок в различных областях народного хозяйства. Выпускать торпедоносец Ил-4 перестали в 1945 г.
Особенности конструкции
При проектировании самолетов А. Н. Ильюшин всегда придерживался правила: никогда не отдавать приоритета отдельным техническим показателям, например, грузоподъемности или скорости. Благодаря этому проекты его отличались оптимальным сочетанием всех летных и технических характеристик машин: скорости и дальности полета, потолка, параметров грузоподъемности, массой аппарата, вооружением, бортовой аппаратурой и соответствовали реальным условиям их применения.
Такой подход был применен им при разработке ДБ-3. При его создании конструктор следовал основному критерию — обеспечить боевую эффективность самолета в реальных условиях боевых действий. Этот подход имел первостепенное значение в успехе самолетов ДБ-3 и Ил-4.
Новый самолет имел внешние отличия от предыдущих модификаций более плавной и удлиненной носовой частью. Изменилась конструкция планера. Она имела схему 2-х двигательного свободнонесущего моноплана. Применяемые раньше в большом объеме всевозможные мелкие агрегаты уже не отвечали технологиям крупно-серийного производства. Многие компоненты стали изготавливать методом штамповки, а почти вся сборка каркаса выполнялась методом открытой клепки. Такая технология позволила уменьшить трудоемкость изготовления и повысить качество изделия.
Основное ударение в схеме конструкции ДБ-3 С. В.Ильюшин сделал на крыло. Было разработано крыло новой удлиненной формы. По несущим свойствам новое крыло уступало крылу предшественника ДБ-2, но позволяло развивать большую скорость и обеспечивало высокий уровень аэродинамичности. Достигнуть этого удалось применением гладкой обшивки, применением двояко-выпуклого профиля, меньшей площадью крыла, улучшенной схемой уборки шасси и других конструкционных изменений. В результате аэродинамические свойства ДБ-3 стали намного лучше, чем у ДБ-2. ТТХ самолета приведены в таблице.
К числу особенностей конструкции ДБ-3 относится модифицированная топливная система — в ДБ-3: герметичные баки заменили на мягкие протектированные. Другое размещение бомб, на центральной раме вместо бомбовых отсеков в крыле, также является отличительной особенностью ДБ-3. Это позволило установить на центроплане наружные держатели для 1 т и 0.5 т бомб (макс. бомбовая нагрузка приблизилась к 2.5 т).
Важнейшим элементом устройства любого летательного аппарата является силовая установка. На ДБ-3 был установлен модифицированный двигатель К-14 французской фирмы «Мистраль Мажор» силой тяги 800 л.с., легкий и экономичный. В 1934 г. он был запущен в производство большой серией под маркой М-85 в Запорожье. Для его дальнейшего усовершенствования создали ОКБ под руководством известного С. К. Туманского.
Для применения ДБ-3Ф в любых метеоусловиях и обеспечения самолета определенным уровнем автономности его необходимо было оснастить бортовым пилотажно-навигационным комплексом (ПНК). В феврале 1940г. правительство обязало комплектовать бомбардировочные самолеты такой аппаратурой («слепого самолетовождения и слепой посадки»). Однако выпуск такого оборудования не смогли произвести в необходимом объеме, поэтому ПНК стали устанавливать лишь на каждый 3-й самолет, а на некоторых заводах — на каждый 5-й.
Еще хуже была ситуация с радио-высотомерами: на испытаниях они показали плохие результаты и были отклонены военными специалистами. С учетом реального состояния дел в производстве бортового навигационного оборудования, в том числе аппаратов автопилотирования, планировалось изготовить в 1941 г. всего 130 машин с аппаратурой НПК, и 170 машин с аппаратурой «слепой посадки».
Вооружение Ил-4
Бомбардировщики Ил-4/ДБ-3Ф оснащались вооружением двух видов — для уничтожения вражеских объектов (так называемое «наступательное» вооружение) и оружием для собственной обороны («оборонительное» вооружение). В качестве наступательного вооружения применялись бомбы различных типов – от ФАБ-5 до ЦАБ-П-40 как заводского изготовления, так и переделанных из артснарядов. В конструкции самолета была предусмотрена для них подвеска. Общий вес бомб достигал 1 т, с наружными подвесками мог доходить до 2.5 т.
В качестве оборонительного вооружения применялись пулеметы ШКАС в количестве 3-х единиц, которые устанавливались в носовой части, на турели и в нижнем специально пристроенном люке. 1 пулемет имел калибр 12,7 мм, 2 пулемета калибра 7,62 мм.
Модификации дальнего бомбардировщика ДБ-3
Дальний бомбардировщик ДБ-3 в процессе своего жизненного цикла неоднократно подвергался доработкам, усовершенствованиям, модификациям. Некоторые модели дошли до серийного выпуска, другие остались на уровне проектов, третьи были изготовлены в единичных экземплярах. Ниже приведен краткий список существующих вариантов машин без технических подробностей и конструкционных отличий каждого варианта:
- ДБ-3Т(1938 г.)- торпедоносец-бомбардировщик;
- ДБ—3ТП (1938 г.)– торпедоносец-поплавковый;
- ДБ-3Ф (1939 г.) – опытный досерийный образец;
- ДБ-3Ф (1940 г.)– серийный образец;
- ДБ-3Ф — Ил-4 (1940 г.) – модифицированный ДБ-3Ф со стреловидным крылом, серийные машины;.
- Ил-4Т (торпедоносец) (1940 г.) – серийные машины;
- Ил-4Т (1942 г.) – опытный образец;
- Ил-4ТК (1943 г.)– опытный экземпляр высотного бомбардировщика-разведчика, работы над самолетом были прекращены;
- ДБ-4 (ЦКБ-56) (1940 г.) – бомбардировщик дальней авиации, всего построено 2 опытных экземпляра;
- Ил-6 (1942 г.) – торпедоносец и дальний бомбардировщик, всего построено 2 экземпляра;
- Ил-4 «аэрофото»(1946 г.)— фоторазведчик.
И снова статистика
Всего было построено 6785 экземпляров дальних бомбардировщиков ДБ-3, включая все модификации. Несмотря на большое количество построенных самолетов, ни один из них не сохранился к нынешнему времени в рабочем состоянии. Все экземпляры, хранящиеся в авиамузеях или возведенные на постаментах, собраны и восстановлены из обломков машин со времен Отечественной войны, найденных поисковиками-добровольцами.
За время военных действий советская авиация потеряла более 10 000 самолетов-бомбардировщиков, в их число входят ДБ-3 и Ил-4. Всего за годы войны было выполнено на самолетах дальнебомбардировачной авиации более 220 000 боевых вылетов.
Вконтакте
Одноклассники
Google+
samoleting.ru
Ильюшин ил-4. фото и видео. характеристики. история. — О самолётах и авиастроении
Ил-4, что по кодификации НАТО стал называться Bob, ? дальний двухмоторный бомбардировщик, что активно применялся советскими силами во Второй мировой. Выстроен на базе дальнего бомбардировочного самолета ДБ-3.
В отличие от предшественника самолет приобрел новую кабину навигатора, новый фюзеляж (схожий с Ли-2), новую конструкцию крыла и пневматическое убирающееся шасси.
Самолет нарекли Ил-4 уже на протяжении войны, с марта 1942 года. Всего за историю серийного производства бомбардировщика дальней авиации выпустили более чем 6883 экземпляров. Сборка велась с учетом армейского времени, так скоро, что производимые авиационные аппараты компенсировали фронтовые утраты авиатехники.
Создавали Ил-4 четыре завода: № 18 (Воронеж), № 126 (Комсомольск-на-Амуре), № 39 (Иркутск и Москва), № 23 (Москва). Эти самолеты уже в начале Великой Отечественной прорывались в глубочайший тыл неприятеля впредь до Берлина и поражали промышленные стратегические объекты.
Боевое использование
В декабре 1938 г. совершили конференцию между представителями ВВС страны, на которой подняли вопрос о итогах первых двух лет применения самолетов ДБ-3.
Они были неутешительны. Самолет имел огромное количество конструктивных недочётов: довольно часто проявлялись трещины в топливных баках, течи бензина, время от времени отказывали тормоза, разрушались стойки шасси, а от двигателей М-87 армейские ожидали безотказности и большей надёжности. И это не полный перечень. Ко мне стоит отнести еще громадный разбег автомобили на взлете, тенденцию к правому развороту и сложность в рулевом управлении.
Это разъясняется тем, что на самолете была задняя центровка, почему пилоту не было возможности производить штурвал из рук.
На протяжении советско-финской войны, которая предшествовала Великой Отечественной, финские армейские в ДБ-3 нашли «мертвую территорию» снизу фюзеляжа. Исходя из этого тут было нужно оборудовать дополнительную турель для стрелка. До начала войны с Германией переоборудовать все самолеты улучшенным оружием и укомплектовать не удалось. Введение в состав экипажа 4-го участника стало причиной еще большему смещению центра тяжести к хвосту, и путевая устойчивость бомбардировщика ухудшилась еще посильнее.
Из-за экономии дюраля в военное время многие элементы в конструкции самолета заменялись древесными, каковые при посадке довольно часто разрушались.
Со слов летчиков, самый тяжёлым на самолете был момент взлета, кроме того не неся оружия, Ил-4 имел весьма нехорошую устойчивость и потребовал постоянного «подруливания» от пилота для прохождения по заданному курсу. Автопилот отсутствовал.
Непростым был и процесс посадки. Преувеличенное оттягивание триммера приводило к кабрированию. Другими словами опасность для жизни членов экипажа находилась кроме того по окончании исполнения боевого задания.
Однако умелые летчики скоро приловчились к управлению Ил-4.
Ил-4 видео
Неправильно организованные боевые вылеты в начале войны породили сильные утраты советской авиации. Лишь во второй половине, в то время, когда наступил силы и переломный момент СССР пошли в наступление, самолеты Ил-4 начали использовать по прямому назначению, в частности для точечных ударов в глубоком тылу неприятеля. Дальний бомбардировщик имел возможность нести до 2,5 т неспециализированной массы авиационных бомб, но всецело его редко загружали.
Всего было произведено 6883 единицы самолета Ил-4 разных модификаций. Большая часть из них были уничтожены средствами и вражескими истребителями ПВО. Еще часть самолетов разбита в катастрофах и авариях. Списывание с боевого дежурства в частях ВВС дальних бомбардировщиков Ил-4 началось в 1947 г.

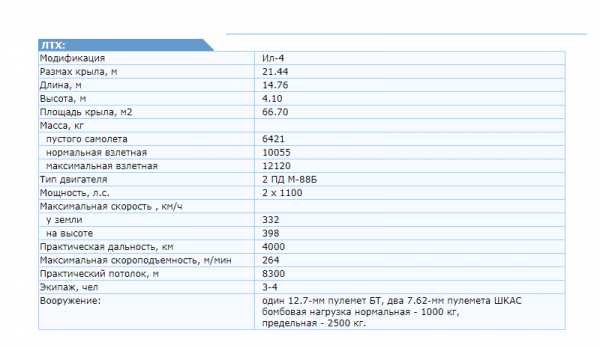

Ил-4 чёрта:
| Модификация | Ил-4 |
| Размах крыла, м | 21.44 |
| Протяженность, м | 14.76 |
| Высота, м | 4.10 |
| Площадь крыла, м2 | 66.70 |
| Масса, кг | |
| безлюдного самолета | 6421 |
| обычная взлетная | 10055 |
| большая взлетная | 12120 |
| Тип двигателя | 2 ПД М-88Б |
| Мощность, л.с. | 2 х 1100 |
| Большая скорость , км/ч | |
| у почвы | 332 |
| на высоте | 398 |
| Практическая дальность, км | 4000 |
| Большая скороподъемность, м/мин | 264 |
| Практический потолок, м | 8300 |
| Экипаж | 3-4 |
| Оружие: | один 12.7-мм пулемет БТ, два 7.62-мм пулемета ШКАС |
| Бомбовая нагрузка обычная — 1000 кг, предельная — 2500 кг |
Боевые самолеты
Самолет ОКБ Ильюшина
ДБ 3Ф/ Ил 4/ Ил 4Т
Увлекательные записи:
Похожие статьи, которые вам, наверника будут интересны:
stroimsamolet.ru
Десятый Гвардейский. Ил-4
Ил-4. Фото, видео, ссылки
Ил-4 с глушителями-пламегасителями на выхлопных патрубках
Заправка Ил-4 бензином перед боевым вылетом
Ил-4Т с подвешенной под фюзеляжем морской миной АМГ-1
Камуфлированный Ил-4 с накладными ребрами жесткости. На самолете отсутствует бортовой номер и звезды на фюзеляже
Стрелок-радист Ил-4 загружает в самолет патронную ленту для крупнокалиберного турельного пулемета УБТ
Ил-4 с надписью «Отважный» на фронтовом аэродроме. На первом плане — авиабомбы в деревянных контейнерах
Во время Великой Отечественной войны экипажи Ил-4 часто писали на фюзеляжах своих машин патриотические лозунги

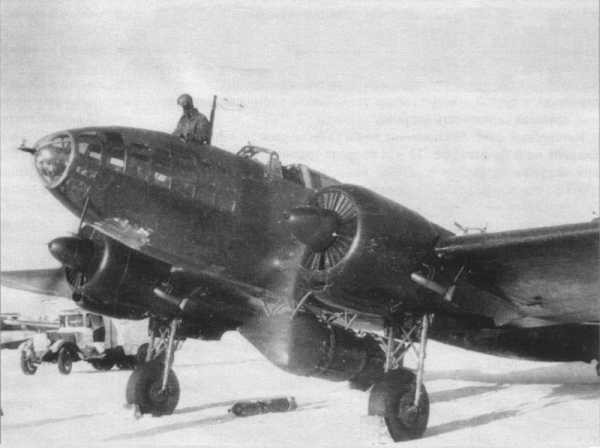

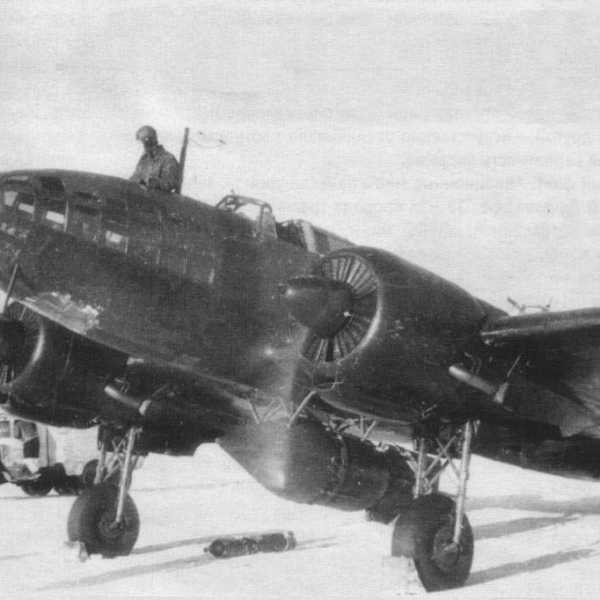

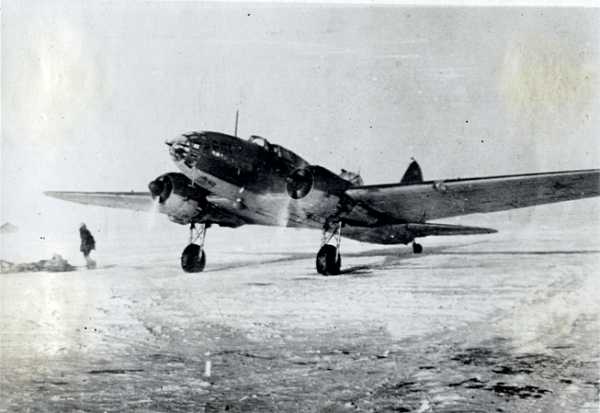

В первые военные зимы Ил-4, как и другие советские боевые самолеты, красили сверху и с боков легкосмываемой белой краской для маскировки на фоне снега
Учебный видеофильм о самолете Ил-4.
(Киноотделение 4 отдела НИИ ВВС Красной армии. 1944 г.)
Бомбы подвешены, экипаж в самолете, моторы запущены, дан газ на взлет
В кабине штурмана. Проверка аппаратуры
memory.lipetsk.ru
Ил-4. Боевое применение.
Впервые самолеты ДБ-3 приняли участие в боевых действиях в 1939 г. в Китае, во время японо-китайской войны. СССР предоставил Китаю 24 бомбардировщика. Самолеты поступили на вооружение 8-й бомбардировочной авиагруппы и советского добровольческого подразделения. Обе вооруженные ДБ-3 части базировались в Ченьгду, провинция Сычуань, центральный Китай. Самолеты выполнили довольно много боевых вылетов, в том числе два успешных рейда на японский аэродром Ханькоу, расположенном в 1500 км от Ченьгду. Китайцы использовали ДБ-3 до конца 1943 г., когда иссякли запасные части к самолетам и начались поставки американской техники. Информация о потерях китайских ДБ-3 отсутствует.
Советские ДБ-3, как из состава ВВС, так и морской авиации, активно использовались в ходе войны с Финляндией 1939 — 1940 г. Потери в бомбардировщиках были очень серьезными, причиной тому стала комбинация многих факторов: плохая профессиональная подготовка экипажей и технического состава, удачные действия финской ПВО, некомпетентность командного состава РККА, суровые природно-климатические условия.
На 22 июня 1941 г. в западных военных округах Советского Союза в составе полков АДД имелось 1122 самолета ДБ-3 и ДБ-ЗФ, 906 из них боеготовые. Это составляло 84 % всего самолетного парка АДД. Большинство полков, вооруженных ДБ-3, дислоцировалось близко к границе, из-за чего они попали под первый удар люфтваффе.
Первые боевые вылеты дальние бомбардировщики осуществляли днем, без прикрытия истребителей и по объектам, расположенной во фронтовой полосе. Потери были огромными, если не чудовищными. В одном из полков, переброшенных на фронт в середине лета 1941 г. первый боевой вылет прошел вообще без потерь, но во втором была полностью выбита немецкими истребителями одна эскадрилья. Приказом от 3 июля высшее советское командование запретило использовать ДБ-3 днем, но приказ выполнялся не везде и не всегда. В конце июля 1941 г. в составе четырех корпусов дальней авиации осталось всего 75 исправных ДБ-3 и ДБ-ЗФ.

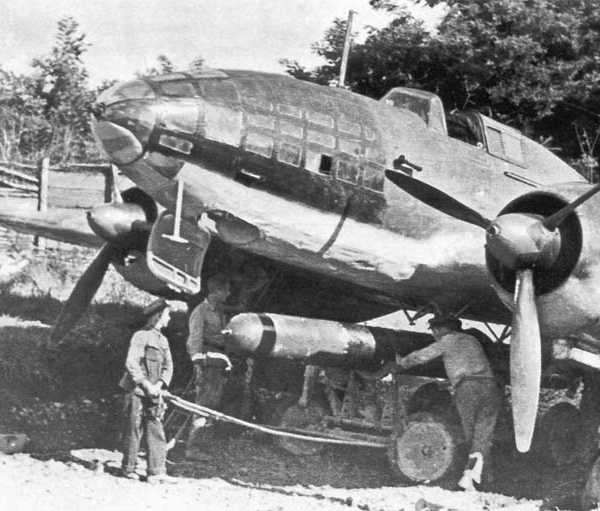

Чаще всего самолеты несли 100-кг бомбы ФАБ-100. хотя применялись и 250-кг ФАБ-250 и пятисотки ФАБ-500. Химическое оружие в боевых действиях не использовалось никогда.
Приказом от 5 марта 1942 г. АДЦ выделалась из состава ВВС в отдельное формирование. Авиация Дальнего Действия состояла из восьми дальних авиационных корпусов по четыре дальних бомбардировочных авиаполка в корпусе. Полк состоял из трех эскадрилий. По штату на вооружении корпуса полагалось иметь 108 бомбардировщиков, по 27 самолетов в полку.
Рейды на Берлин августа-сентября 1941 г. широкоизвестны. Менее известны дальние полеты, которые экипажи Ил-4 выполнили через год, в августе и сентябре 1942 г. Самолеты нанесли удары по Кенигсбергу, Данцигу, Берлину, Будапешту и Бухаресту. Полеты продолжались по 12 часов, пилоты работали на пределе человеческих сил в силу отсутствия на большей части бомбардировщиков автопилотов и аэродинамических особенностей самолета — малыми запасами устойчивости. То есть весь полет летчик держал самолет в буквальном смысле на руках. Часто на помощь летчикам приходили штурманы, но второй комплект органов управления, установленный у штурмана не являлся полноценным и, кроме того, штурману надо было выполнять свои прямые обязанности.
Дальние рейды случались редко, в основном самолеты наносили ночные удары по объектам, расположенным в тактической полосе, а также по железнодорожным узлам, портам, аэродромам.
Помимо бомбометания, Ил-4 привлекались к выполнению разведывательных заданий, десантированию людей и грузов в глубоком тылу противника, выполняли функции блокировщиков аэродромов, подавляли средства ПВО. 8 декабря 1944 г. АДД была преобразована в 18-ю воздушную армию, которая опять вошла в состав ВВС. Апофеозом действий советских дальних бомбардировщиков можно считать налет 516 самолетов 18-й воздушной армии на Кенигсберг 7 апреля 1945 г.
Экипажи дальних бомбардировочных авиаполков за годы войны выполнили более 220 000 боевых вылетов, но только 13 000 из них можно отнести к стратегическим. За годы войны советская авиация потеряла более 10 000 бомбардировщиков, в том числе ДБ-3 и Ил-4.
Транспортный вариант Ил-4
Партизаны внесли огромный вклад в победу над Германией. С 1943 г. действия партизан управлялись централизованно. В западных областях Советского Союза в составе примерно 6200 отрядов действовало порядка 1,2 миллиона партизан. За время войны партизаны пустили под откос 10 000 локомотивов, 110 000 железнодорожных вагонов, 12 000 мостов, 65 000 автомобилей.
В мае 1942 г. в Москве был создан Центральный штаб партизанского движения. ЦШПД занимался координацией действий партизанских отрядов, организовывал снабжение партизан и эвакуацию раненых на Большую землю.
Снабжение партизанских отрядов осуществлялось по воздуху, в основном самолетами Ли-2. Так, самолеты 10-й гвардейской транспортной авиационной дивизии забросили в тыл противника более 340 000 партизан и разведчиков. Партизанам было доставлено 52 000 т грузов, назад, на Большую землю, было эвакуировано 44 000 раненых.
Самолеты Ил-4 также привлекались к транспортным перевозкам, но в гораздо меньшей степени, чем Ли-2 и С-47. Перед такими полетам к центральному подфюзеляжному пилону бомбардировщика крепилась платформа, на которой можно было перевозить различные грузы, включая 45-мм противотанковые пушки и мотоциклы с коляской. Платформа с грузом закрывалась фанерным аэродинамическим обтекателем, снижавшим лобовое сопротивления груза на внешней подвеске. После приземления обтекатель легко снимался с платформы.
Специально для доставки грузов партизанам был разработан контейнер УДП-500. Контейнер в форме бомбы вмещал до 500 кг груза. Ил-4 на центральном пилоне мог нести три контейнера УДП-500.
Специальным образом переоборудованные самолеты Ил-4 использовались для снабжения партизан в 1943 — 1944 г.г. В большинстве случаев полеты в глубокий тыл противника выполнялись ночью. Полеты к партизанам выполняли также и Ил-4 из дальних бомбардировочных авиаполков АДД.
Германские ДБ-ЗФ
В начале войны в руки немцев попало несколько неисправных самолетов ДБ-ЗФ. Самолеты были брошены отступающими советскими войсками на аэродромах. Самолеты предварительно выводились из строя, но не всегда успешно. Немцы сумели отремонтировать кое-что из попавшей в их руки матчасти.
Благодаря финнам, немцы успели ознакомиться с ДБ-3 до начала операции «Барбаросса». Финны предоставили немцам для изучения и оценочных испытаний трофейный ДБ-ЗМ (VP-13) 12 мая 1941 г. До середины сентября 1941 г. самолет проходил испытания в Рехлине, затем немцы вернули его финнам.
Компоненты неисправных ДБ-ЗФ также были доставлены в Германию, в Берлин-Адлерсхоф, для изучения специалистами DVL, германского авиационного исследовательского института. Процесс изучения не прерывался всю войну, так как немцы постоянно находили что-нибудь новое на сбитых или захваченных Ил-4.
Единственный ДБ-ЗФ использовался для летных испытаний. Немцев не особенно заинтересовал самолет с низкими летными характеристиками и массой конструктивных недостатков. Этот самолет никогда не использовался для проведения боевых операций в составе секретного KG-200, эксплуатировавшего трофейную технику — бомбардировщики В-17 и В-24.
Финские Ил-4
Финны закупили четыре бомбардировщика Ил-4 у немцев 2 октября 1942 г. Самолеты были переданы финской стороне в Брянске 13 октября 1942 г. Бомбардировщики временно, для перелета в Финляндию, перекрасили в желтый цвет RLM-04. Все четыре ДБ-ЗФ несли опознавательные знаки люфтваффе, кресты были разного размера на разных самолетах, а свастики не имели белой окантовки. Финские регистрационные номера DF-22 — DF-25 были нанесены на Stammkennzeichen.
Stammkennzeichen — обычно четырехзначный код — всегда наносились на германские самолеты на период перелетов, когда самолеты не были приписаны к какому-нибудь боевому подразделению.
Один из этих ДБ-ЗФ (DF-22) разбился на подходе к аэродрому Сычинская 14 октября, отказал двигатель М-88. Три оставшихся добрались до страны Суоми 21 октября.
Самолеты DF-24 и DF-25 представляли собой ДБ-ЗФ ранней постройки с коническим капотами двигателей. Обычно самолеты с коническими капотами комплектовались короткими воздуховодами карбюраторов, но на этих самолетах воздуховоды были удлинены еще до того, как машины попали к финнам. В ходе перелета DF-24 лишился створок ниш основных опор шасси. Новые ниши поставили уже в Финляндии.
На DF-23 стояли большие капоты, характерные для поздних Ил-4.
Все три самолета прошли в Финляндии восстановительный ремонт. Самолеты опять перекрасили. Верх — камуфляж черного и средне-зеленого цветов, низ — светло-голубой. Нижние поверхности внешних частей консолей крыла и полоса вокруг фюзеляжа — желтые. Желтый — цвет быстрого опознавания самолетов держав Оси и их союзников на Восточном фронте. Первый отремонтированный Ил-4 (DF-23) поступил во 2-е звено LeLv-48 5 июня 1943 г. — стратегическая авиация Финляндии значительно усилилась. 30 июля в строй вступил DF-25. 22 сентября — DF-24. Первый боевой вылет финский Ил-4 выполнил вечером 20 августа, когда один самолет нанесен удар по базе партизан западнее Беломорска. 15 ноября 1943 г. Ил-4 из 2-го звена LeLv-48 передали во вновь сформированное 3-е звено LeLv-46. Ил-4 выполняли полеты на бомбометание советских войск вторую половину 1943 г. в 1944 г. 24 мая 1944 г. в результате грубой посадки в Мисуваара у DF-25 отвалился хвост. Бомбардировщик вышел из строя на несколько недель.
Решающее наступление Красной Армии в Карелии началось 9 июня 1944 г. Летом 1944 г. финские Ил-4 продолжали наносить удары по наступающим советским частям. Один Ил-4 (DF-24) был тяжело поврежден на аэродроме Мисуваара 17 июня 1944 г. Его доставили в ремонтные мастерские, но так и не отремонтировали. Последний боевой вылет самолеты 3-го звена LeLv-46 против Красной Армии выполнили 8 августа 1944 г. — одиночный Ил-4 нанес удар по железнодорожной станции.
Перемирие между Финляндией и СССР было подписано 4 сентября 1944 г. Финны обернули штыки против своего вчерашнего союзника — Германии. Началась, как ее называют в Суоми, Лапландская война. Ожесточенные крупномасштабные сражения развернулись на севере страны — в Лапландии. На уцелевших Ил-4 были закрашены желтые цвета стран Оси. Первый боевой вылет против германцев состоялся 2 октября 1944 г. — Ил-4 бомбили немецкие войска под Рованиеми. 3 января 1945 г. DF-25 совершил вынужденную посадку на поверхность замерзшего озера. Проскользив по льду, самолет врезался на берегу в дерево. Восстанавливать самолет смысла не было. Финские Ил-4 выполнили девять боевых вылетов против немцев, внеся заметный вклад в освобождение страны от германских оккупантов.
Всего один из четырех полученных финнами Ил-4 дожил до окончания войны. Этот самолет, DF-23, перегнали на базу хранения 23 февраля 1945 г., налет самолета у финнов составил 169 часов. 1 апреля 1945 г. были введены новые опознавательные знаки ВВС Финляндии — бело -светло-голубые — белые кокарды. Новые опознавательные знаки накрасили и на DF-23, но в небо этот Ил-4 уже никогда не поднимался.

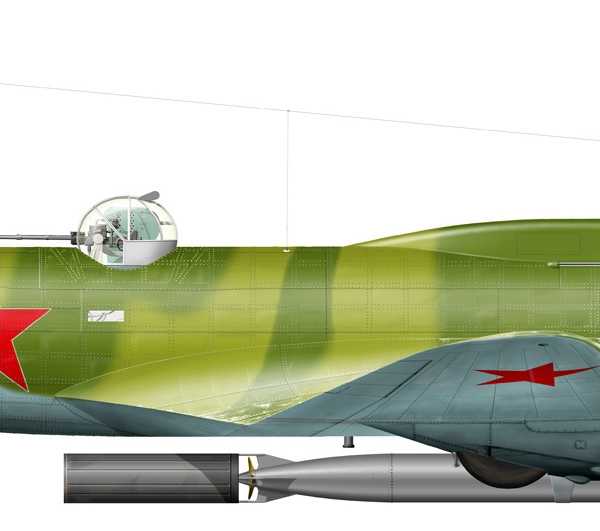

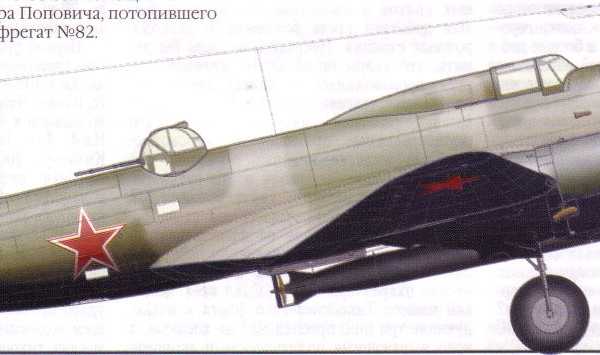

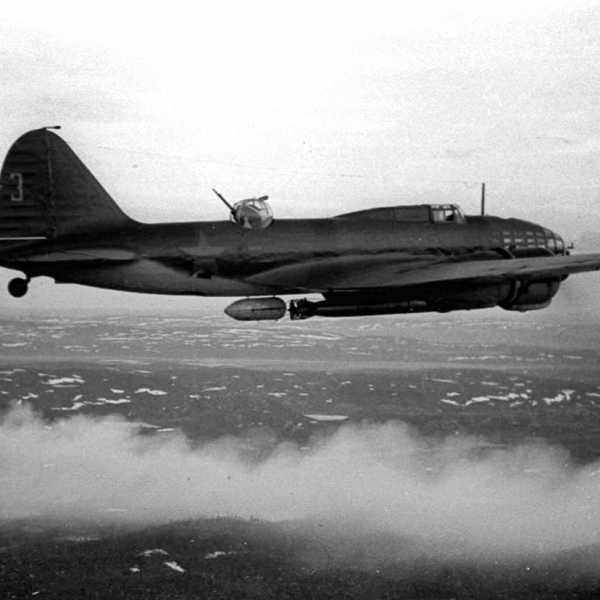

Ил-4Т

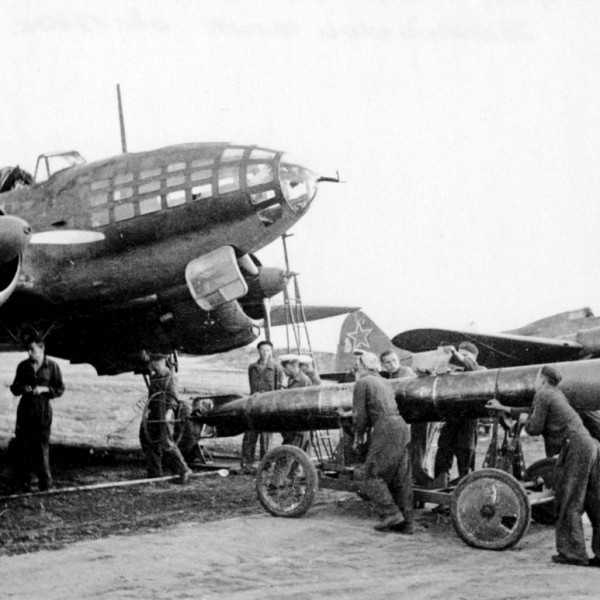

Совершенствование торпедоносца Ил-4Т велось параллельно совершенствованию бомбардировщика на протяжении всего цикла серийного производства.
На многих Ил-4Т стояли радиопеленгаторы РПК-2, антенны монтировались в обтекателях перед козырьками фонарей кабин торпедоносцев. На бомбардировщике Ил-4 антенна РПК-2 ставилась в нижней передней части фюзеляжа. Часть самолетов вместо РПК-2 получила РПК-10 с рамочной антенной без обтекателя. На левом борту на торпедоносцах ставили вторую трубку Вентури.

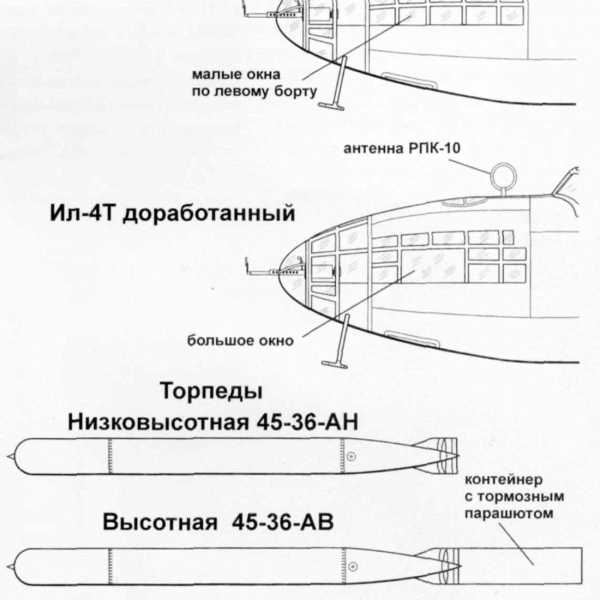

Обзор штурманов торпедоносцев у части машин был улучшен путем устройства дополнительных окон большого размера по обоих сторонам кабины.

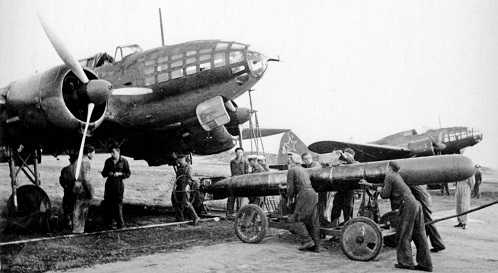

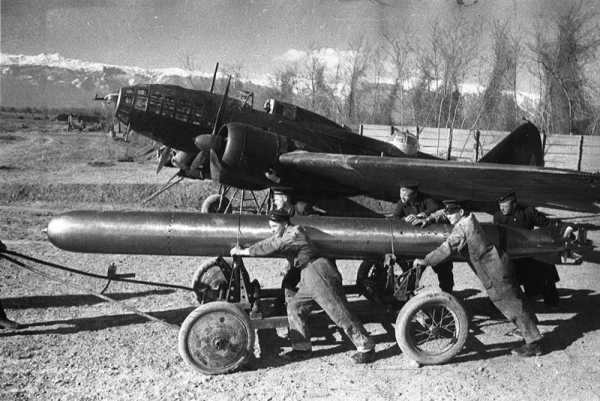

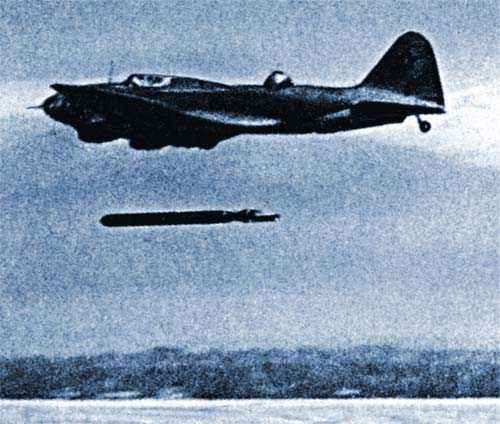

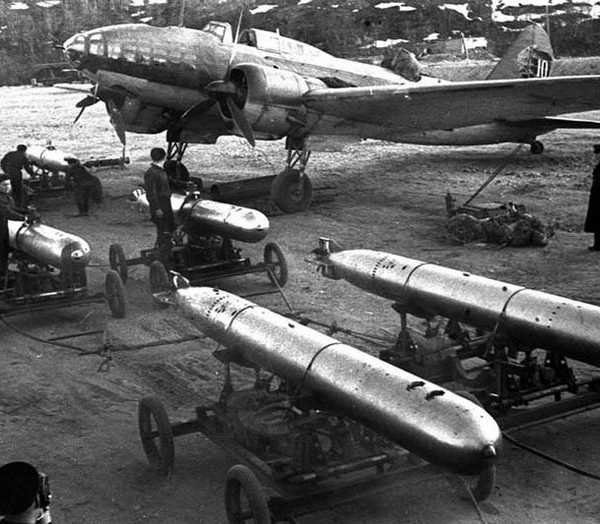

Одна 45-см торпеда подвешивалась под фюзеляжем на пилоне Т-18, вместо торпеды предусматривалась возможность подвески морских мин.
Первый боевой вылет в Великой Отечественной войне выполнили экипажи 2-го минно-торпедного авиаполка авиации Черноморского флота 25 июня 1941 г. Самолеты нанесли удар по румынскому порту Констанца обычными бомбами, ущерб был причинен незначительный. 8 августа 1941 г. семь Ил-4Т из 2-го минно-торпедного авиаполка бомбили Бухарест. Боевые действия на Черном море завершились в августе 1944 г.
1 -й минно-торпедный авиаполк авиации Краснознаменного Балтийского флота первые самолеты Ил-4Т получил в августе 1941 г. Именно эти торпедоносцы стати первыми советскими самолетами, бомбившими Берлин. Вплоть до весны 1942 г. экипажи 1-го минно-торпедного полка в основном наносили бомбовые удары по противнику, хотя выполнялись полеты на минирование подходов к финским портам Хельсинки и Котка, а также Таллина. Первый боевые вылет с торпедной атакой оыл выполнен в середине 1942 г. За лето 1941 г. торпедоносцы 1-го полка в 81 боевом вылете пустили на дно 17 судов и кораблей противника. В 1943 г. полк выполнил 93 торпедные атаки, потопив 43 германских плавучих средства.
ВВС Северного флота получили первые Ил-4Т в сентябре 1941 г. Поначалу торпедоносцы бомбили аэродромы противника, но 29 июля 1942 г. самолеты 2-го гвардейского смешанного авиационного полка потопили транспорт в Порсангер-фьорде.
Последние боевые вылеты торпедоносцы Ил-4Т выполнили на Дальнем Востоке в период войны с Японией. Боевые действия начались 8 августа 1945 г.. через два после атомной бомбардировки американцами Хиросимы. Войска Красной Армии вторглись в Маньчжурию и Корею, которые были оккупированы японской Квантунской армией. Самолеты 19-го дальнего авиационного корпуса и ВВС Тихоокеанского флота выполнили 157 боевых вылетов на бомбометание и сброс торпед. Ил-4Т из 4-го минно-торпедного полка 9 августа бомбили корейский порт Расин. В ночь на 10 августа 76 Ил-4Т нанесли удары по Чаньчуню и Харбину в Маньчжурии. Японских истребителей в небе практически не было, поэтому бомбардировщики и торпедоносцы действовали как ночью, так и днем. За 25 дней войны с Японией торпедоносцы Ил4Т из 19-го дальнего авиационного корпуса торпедными атаками потопили 15 плавучих средств противника.
Торпедоносцы Ил-4Т продолжали оставаться на вооружении минно-торпедных авиаполков морской авиации до 1952 г. пока им на смену не пришли реактивные Ил-28.
Минные постановки
Роман Ларинцев, Александр Заблотский
В российском и советском ВМФ всегда придавали большое значение как минному оружию, так и его носителям в число которых ещё в годы Первой мировой войны вошли самолёты морской авиации, ставшие к началу Великой Отечественной войны одной из основных ударных сил флота. Тема применения мин авиацией ВМФ в годы войны, так или иначе, затрагивается во многих книгах и статьях. Но вопрос, насколько оно было эффективным и какие реальные потери понесли наши противники от минных постановок с воздуха, до сих пор остаётся открытым. По этому авторы попытались ответить на него, сопоставляя опубликованные материалы о войне на море противоборствующих сторон.
Северный флот. Постановки мин с воздуха начались на Севере значительно позже чем на других флотах. Одной из причин этого явилось отсутствие на первых порах в составе ВВС СФ пригодных для этой задачи самолётов.
Директивой НК ВМФ от 13 февраля 1942 года № нш/58 флотам предписывалось обратить особое внимание на использование минно-торпедной авиации по прямому назначению. Северному флоту ставилась задача производить систематические минные постановки в проливе Магерейзунд,у портов Хаммерфест и Киркенес. Этой же директивой СФ выделялись три ДБ-Зф целевым назначением для постановки мин.
Однако, можно предположить, что у командования СФ существовал свой, негативный, взгляд на возможность минных постановок с воздуха. Косвенно об этом свидетельствует последовавшая вскоре директива Наркома от 24.02.42 №2939. Все же начав минные постановки под давлением сверху, штаб флота выполнял указания Москвы весьма оригинально: мины ставились как будто с таким расчетом, чтобы доказать неэффективность их использования («черепаший» темп постановок, отсутствие массирования по месту, использование светлых полярных ночей). Так единственная групповая постановка (пять самолётов 6-й минно-торпедной эскадрильи 2-го гвардейского смешанного АП) 15 июня была сразу же зафиксирована немецкими постами наблюдения. Но она прошла не без пользы. Немцы двое суток тралили пролив Магерёйзунд — впрочем, безуспешно. Противник предполагал наличие приборов срочности, но, скорее всего, дело обстояло проще — мины не встали на заданное углубление.
Но вялотекущая минная война всё-таки принесла почти полностью подтверждённый боевой успех. На минах, выставленных 29 марта у входа в Петсамо-фьорд, погиб тральщик М5608 (гибель его на минах, выставленных 21 января катерами МО, все-таки менее вероятна).
За весь следующий, 1943 год, авиация СФ выставила две (!) мины АМГ (одна постановка 20 февраля). Какое-либо разумное объяснение этому факту трудно найти.
Некоторое оживление минно-заградительных операций наблюдалось в 1944 году. Всего Ил-4 поставили на немецких коммуникациях 91 мину АМГ-1, плюс ещё около десятка было аварийно сброшено в озеро Средне-Ваенгское (очень высокий процент!). Достоверно зафиксированных потерь на этих минах не установлено. Правда французский историк Клод Юан относит на счёт минных постановок с воздуха гибель двух боевых кораблей — патрульного судна Nki24 и тральщика R304. Однако время и место их подрывов однозначно свидетельствуют в пользу катерных постановок.
Всего за время войны ВВС СФ выставили 111 мин, из которых противник считает вытраленными 35.
Краснознаменный Балтийский флот. КБФ был единственным, чья авиация имела опыт минных постановок в реальных боевых условиях советско-финской войны. Ему, как и ЧФ, задача на постановку мине воздуха была поставлена уже в 14 часов 23 июня 1941 года директивой НК ВМФ № нш/150. Предписывалось использовать устаревшие МАВ-1 для демонстрации засорения фарватеров, а «для скрытых постановок с целью нанесения потерь — АМГ-1». Во исполнения этих указаний ДБ-3 из 3 эскадрильи 1 МТАП уже 28 июня поставили первые мины в финских шхерах. Там же мины в основном ставились и позднее, не считая разовых постановок у Виндавы и в устье Западной Двины (в постановках участвовали и самолёты 4 и 5 эскадрилий того же полка). Кроме МАВ и АМГ были использованы 10 неконтактных отечественных МИРАБ. Кажется, это единственные МИРАБ, выставленные с воздуха за всю войну. Всего в 1941 г. было израсходовано 108 мин.
Степень эффективности этих постановок неясна. Сами немцы причисляют к потерям на авиационных минах гибель 23 июля тральщика М3131 в устье Западной Двины. К сожалению, на этом же заграждении подорвался и свой СКР «Туча». Кроме того, ранее считалось, что транспорт «Leontes» (338 брт), погибший у Виндавы 29 июля, подорвался на минах ТМВ, выставленных немецкими торпедными катерами. Данные же о постановках нашими самолётами в этом районе мин МИРАБ позволяют не без оснований пересмотреть эту точку зрения.
Стоит отметить, что во всех отношения минно-заградительные операции нашей авиации на Балтике в 1941 году отличались в лучшую сторону по сравнению с другими флотами. Однако масштабы этой деятельности позволяли надеяться только на случайные успехи и вряд ли были способны серьезно затруднить использование противником шхерных фарватеров. Особенно если учесть, что чуть ли не половина поставленных мин состояла из устаревших МАВ.
1942 год начался директивой Наркома ВМФ Н.Г. Кузнецова о минировании ледовых фарватеров в Або-Аландских шхерах и Финском заливе (мина АМГ-1, сброшенная с высоты 200 метров свободно пробивала 80-сантиметровый лед). Однако операция продлилась всего две ночи, 7 и 8 марта, когда было выставлено шесть АМГ-1 у Хельсинки. Возможно причиной свертывания постановок послужил трагический случай в первом вылете. Утром 7 марта, при возвращении домой пяти самолётов 1 ГМТАП (четыре самолёта — миноносцы, один выделялся для отвлечения ПВО), два ДБ-Зф столкнулись в воздухе. Один экипаж погиб, со второй машины спаслись лётчик и стрелок-радист (правда только первый смог вернуться в строй).
Дальнейшие постановки были продолжены с конца мая уже по чистой воде. Всего до 27 августа экипажами 1 ГМТАП было выставлено 94 мины, в том числе 46 английских неконтактных A.MKIV. Достоверных сведений о потерях на этих минах нет. Опять число выставленных мин не соответствовало обширности района постановок.
Следующий год принес как качественные, так и количественные изменения в минно-заградительной деятельности авиации. Во-первых, резко возросло число выставленных мин (448 штук). Во-вторых, подавляющее число мин (318) были английскими неконтактными A.MxI/IV. В-третьих, впервые мины ставились в Таллинской бухте (первая постановка утром 21 февраля, хотя возможности для этого имелись и ранее).
Надо отметить, что немцы оперативно отреагировали на возрастание минной опасности. Для противодействия самолётам-миноносцам в Таллин прибыл крейсер ПВО «Thetis», оснащенный радиолокацией, а в бухте была развернута сеть постов ПМО (противоминной обороны). В восточную Балтику был переброшен отряд 2 эскадрильи 1 группы самолётов-тральщиков (2 Staffel, Minensuchgruppe 1) на самолётах Ju-52MS, очень эффективных при тралении неконтактных индукционных мин. Поэтому, благодаря принятым мерам, немцам удалось удержать потери на минах в разумных пределах.
Швейцарский историк Юрг Майстер пишет о трёх средних и трёх малых немецких судах, погибших на авиационных минах в 1943 году. Проведенные нами исследования дают несколько иные результаты. К полностью подтвержденным мы считаем возможным отнести следующие потери: транспорт «Bungsberg» (1504 брт, погиб в Таллине 25 марта), СКА ORe35 (погиб у о. Аэгна 27 мая), БДБ F193 (повреждена 21 октября у Таллина). Буксир «Simson» (341 брт), вероятно, погиб на авиационных минах 14 апреля севернее о. Аэгна. Кроме того, были повреждены два финских судна: 13 сентября плавбаза «Sisu» и 10 января 1944 года пароход «Dione» (570 брт). Последний, хотя и в 1944 году, но подорвался на мине постановки предыдущего года. Любопытно, что место подрыва «Dione» было до этого протралено на 14 галсов.
Новый 1944 г. начался для самолётов-миноносцев Балтики 14 февраля, когда в порту Таллина A-20G поставили две неконтактные АМД-500, только что принятые на вооружение. Постепенно район постановок смещался к западу, вслед за продвижением Красной Армии. 86 мин поставили в Рижском заливе, у Либавы и Виндавы ещё 159. Странным выглядит усиленное минирование Таллинской бухты (112 мин в июле — сентябре). Не удивительно, что после освобождения Эстонии от немцев сложная минная обстановка не позволила в полной мере практически до конца войны использовать эту важнейшую базу. Старые АМГ почти не использовались, большинство из 650 выставленных за 1944 г. мин были неконтактные (в том числе впервые примененные в сентябре, отечественные АМД-1000 и английские A.Mk V).
Существуют противоречивые данные об эффективности минных постановок в этом году.
Юрг Майстер относит на счёт советских авиационных мин целых 9 боевых кораблей и 12 транспортов. Другой известный западногерманский историк Юрген Ровер приводит значительно более скромные цифры: два транспорта тоннажем 8034 брт в октябре и два в ноябре (3410 брт). Авторы пока не располагают возможностью дать полностью подтвержденную документами информацию о потерях флота Германии на минах в 1944-45 годах. Известно, что 19 июля в устье Западной Двины погибла на мине землечерпалка. Кроме того, по данным нашего коллеги С.В. Богатырёва из Львова, в районе Либавы погибли транспорты «Schiffbek» (2159 брт, 7 ноября) и «Gerda Vith» (1312 брт, 29 ноября), а ещё два были повреждены при подрыве на минах: «Warte» (4921 брт, 1 ноября) и «MemeUand» (6236 брт, 27 ноября). Думаем, мы не очень погрешим против истины, если предположим, что всего на минах выставленных ВВС КБФ, подорвалось семь-восемь судов.
В последнюю военную кампанию на Балтике авиация выставила 288, исключительно неконтактных мин. Кроме побережья Курляндии мины ставились в районе Данцигской бухты и Мемеля. Для сравнения укажем, что английская авиация поставила за январь-март 1945 года преимущественно в Померанской бухте свыше трёх тысяч мин (морская авиация всех наших флотов, за всю войну выставила около 2400 мин). Благодаря такому массированию немецкая противоминная оборона оказалась не в силах обеспечить проводку даже отдельных крупных судов и особо важных конвоев. Наши же успехи оказались значительно скромнее. Документально подтверждены гибель транспорта «Henry Lutgens» (1141 брт) 29 января у Виндавы, тральщиков М3137 12 марта и М3138 23 марта, транспорта «Steinburg» (1319 брт) 17 января, все у Либавы. Однако следует отметить, что отсутствие многих немецких документов за последние месяцы войны, а так же невозможность определения конкретного носителя при постановках в районе Данцигской бухты, вряд ли позволят нам когда-либо получить достоверную картину эффективности использования мин авиацией в 1945 году.
Существует ещё один нюанс, почему-то не отмеченный историками. С одной стороны, применение неконтактных мин безусловно явилось шагом вперед в развитии минного оружия в нашем ВМФ. Но с другой — то, что в отечественных минах применялись только индукционные взрыватели, позволило противнику использовать против них высокопроизводительное средство борьбы — самолёты-тральщики Ju 52/3m g4e/MS. И ещё неизвестно, что в тех условиях было опаснее: неконтактная АМД, для уничтожения которой было достаточно пролететь над ней, пусть и десять раз, или «старая, добрая» АМГ-1, которую надо было обнаружить и подсечь в каждой конкретной точке. Нельзя сказать, что командование ВМФ не понимало этого, но мины АМД-2-500 и АМД-2-1000 с двух-канальным взрывателем (индукционно-акустическим) до конца войны так и не были приняты на вооружение.
Черноморский флот. Постановки на Черноморском театре военных действий начались почти сразу же после начала войны. 30 июня 1941 года четыре ДБ-3 2 МТАП выставили мины АМГ-1 у Тульчи. Затем мины ставились в Георгиевском гирле Дуная, у мысов Мидия и Тузла. Всего было израсходовано 15 мин АМГ и вряд ли можно было ожидать существенного результата от этих постановок. Правда, в июле в Тульчинском рукаве погиб румынский буксир «Helidon», но, вероятнее всего, эта потеря на счету бронекатеров Дунайской флотилии.
В следующем году постановки с воздуха возобновились в конце мая, когда за две ночи у северного побережья Азовского моря самолёты 5 МТАП выставили 25 мин АМГ. Затем мины ставились у Севастополя, Мариуполя, Геническа, Камыш-Буруна, Феодосии и Керчи. Всего в 1942 г. было поставлено 46 мин, в том числе английские неконтактные. В июне-августе в районе Мариуполя отмечено несколько подрывов на неконтактных минах, но с большей вероятностью эти плавсредства погибли на постановках надводных кораблей Азовской флотилии. Скорее всего, на счет авиации нужно отнести гибель б сентября у Геническа двух катеров Хорватского морского легиона, хотя сами немцы утверждают, что они стали жертвой собственного заграждения. Не исключено также, что повреждённый 28 марта 1943 г. у приёмного буя Севастополя буксир «Forsch» подорвался на мине A.MKIV, выставленной группой самолётов 36 МТАП 5 июля предыдущего года.
Теперь перейдем к событиям 1943 года. До этого минно-заградительые операции ВВС Черноморского флота были похожи на действия других флотов: незначительные масштабы с минимальными успехами.
1943-й принес разительные перемены, и черноморцы превзошли по эффективности все усилия, предпринятые Советским ВМФ в этой области за два предыдущих года войны.
Первый удар по коммуникациям врага был нанесён в феврале-марте. К этому моменту 17-я немецкая армия была отрезана на Таманском полуострове и 380-тысячная группировка требовала ежесуточно 1000 тонн различных грузов. Основной линией снабжения стал Керченский пролив. Именно здесь весной 1943 г. были сконцентрированы усилия миноносной авиации ЧФ. За февраль-май в проливе было поставлено 78 мин (примерно поровну якорных АМГ и донных А.МкП/). Основные потери противник понёс до середины марта (на это время приходится и пик постановок), когда подорвались три быстроходные десантные баржи, два парома типа «ZiebeL» и сапёрный десантный катер (именно на судах такого типа осуществлялся основной объём перевозок). Немцы были вынуждены отказаться от свободного плавания в проливе, перейти к движению конвоев из 2-4 БДБ под охраной электромагнитных тральщиков. В проливе были задействованы Ju 52/3m g4e/MS из 3 эскадрильи 1 группы самолётов-тральщиков (3 Staffel Minensuchgruppe 1), базировавшейся в Варне (на 28 февраля три машины). Часть БДБ использовалась в качестве подвижных постов противоминной обороны. Однако, несмотря на это, корабли гибли даже на тщательно контролируемых фарватерах (например, БДБ F136).
Всего можно с уверенностью говорить о семи кораблях и судах, подорвавшихся на авиационных минах в Керченском проливе. Ещё один лихтер предположительно также стал жертвой постановок с воздуха.
В мае советская авиация перенесла свои усилия в другой район приступив к минированию Дуная. Постепенно минная опасность распространилась на почти 500-километровый участок важнейшей коммуникации противника. Хотя на борьбе с минами были сосредоточены усилия румынской речной флотилии, германских прерывателей и самолётов Ju 52/3m g4e/MS, ликвидировать угрозу до конца года так и не удалось, движение по реке несколько раз прерывалось на срок до двух недель. По декабрь на Дунае погибло семь и было повреждено два судна.
Кроме Дуная объектами постановок стали Днепр (в ноябре в Днепровском лимане впервые применили донные АМД-500) и устье Днестра. На этих заграждениях противник понёс остальные потери в этом году — четыре единицы в Днепро-Бугском лимане и танкер МТ-П в Днестровском.
Всего на 282 минах постановки 1943 г. подорвалось 22 боевых корабля и транспортных судна, что составляет, без учёта буксира «Forsch», лишь 12,8 мины на подрыв.
Столь высокую эффективность нельзя объяснить слабостью военно-морского флота противника на Черном море. Технические средства борьбы с минами были те же, что, например, и на Балтике. Здесь, вероятно, сыграл свою роль правильный выбор мест постановок: на реках и в узкостях. Это, с одной стороны, облегчало определение места при постановках, с другой — искусственно увеличивало плотность заграждения, повышая вероятность подрыва.
Интересный факт. Авиационные мины нанесли урон не только Кригсмарине но и Люфтваффе. 13 мая проводя траление севернее Керчи, при подрыве вытраленной донной мины, погиб тральщик Ju 52/3m gAe/MS (зав. номер 3399), а 3 июля на взлёте или рулёжке в Севастополе подорвался на мине гидросамолёт BV 138C-1 (зав. номер 310069, бортовой код DM+DI) из З./SAGr 125. Так что, справедливо будет считать эффективность постановок 1943 г. ещё выше.
В 1944 г. самолёты ЧФ поставили ещё больше мин 357, преимущественно АМД-500. Большинство мин было выставлено у Констанцы (172), например в ночь на 15 марта полным составом мины ставил 5 ГМТАП, и в дельте Дуная. В апреле 28 мин было сброшено в районе Севастополя. Однако потери были существенно ниже, чем в предыдущем году. Нам известны только четыре достоверных случая подрыва на авиационных минах: 17 апреля лихтер «Dordogne» (1485 брт) и 18 июня противолодочный корабль UJ316, оба в районе Сулины, 21 июня буксир в Килийском гирле и 30 августа баржа на нижнем Дунае. Надо отметить, что в этом году советская авиация ставила мины только в районе дельты Дуная, не распространяя постановки на остальную часть реки.
Таким образом, за 1941-44 годы ВВС ЧФ выставили на коммуникациях противника 700 мин, на которых подорвались 25-29 судов и кораблей. Эффективность применения минного оружия была довольно высока и составила примерно 26 мин на подрыв, против 111 мин на Севере и около 80 на Балтике.
Источники
- «Ил-4» /Война в воздухе № 113/
- «Минные постановки морской авиации в 1941-45 годах» /Авиация 2001 №3/
www.airpages.ru
Торпедоносец Ил-4Т. — Российская авиация
Торпедоносец Ил-4Т.
Разработчик: ОКБ Ильюшина
Страна: СССР
Первый полет: 1940 г.
Ил-4Т — торпедоносец, созданный в ОКБ С.В.Ильюшина на базе дальнего бомбардировщика Ил-4 (ДБ-3Ф). В авиации Военно-Морского Флота СССР самолеты Ил-4 использовались как бомбардировщики, дальние разведчики, минные заградители, а также как высотные и низковысотные торпедоносцы.
Обладая большой дальностью и относительно высокой для то времени крейсерской скоростью полета, самолеты-разведчики Ил-4 за короткое время обследовали значительные участки поверхности моря и немедленно сообщали командованию об обстановке в заданных районах и обнаруженных целях, вызывали для их уничтожения бомбардировщики или торпедоносцы, сами атаковывали наиболее важные цели. Торпедоносные варианты самолета Ил-4 вооружались, как правило, одной торпедой, но некоторые опытные летчики удваивали боевые возможности своих самолет Ил-4Т, летая на боевые задания с двумя торпедами на борту.
Минные заградители Ил-4 могли нести парашютные авиационные мины различных типов, в том числе массой 500 и 1000 кг, а также беспарашютные якорные мины типа «гейро» диаметром 1,5 м. Мины ставились на морских коммуникациях, в проливах, на фарватерах вблизи вражеских баз и портов, на судоходных реках. Противник нес значительные потери от минных поставок, выполненных самолетами Ил-4. Кроме того, морские модификации самолета Ил-4 вооружались и ракетным оружием — шестью осколочно-фугасными снарядами PC-132, которые подвешивались под крыльями самолета и предназначались для подавления огня зенитных установок торпедируемых кораблей, уничтожения кораблей охранения, торпедных катеров и сидящих на воде гидросамолетов.
ЛТХ:
Модификация: Ил-4Т
Размах крыла, м: 21,44
Длина, м: 14,76
Высота, м: 4,10
Площадь крыла, м2: 66,70
Масса, кг
-пустого самолета: 5800
-нормальная взлетная: 11570
Тип двигателя: 2 х ПД М-88Б
-мощность, л.с.: 2 х 1100
Максимальная скорость, км/ч: 430
Крейсерская скорость, км/ч: 406
Практическая дальность, км: 3800
Макс. скороподъемность, м/мин: 1140
Практический потолок, м: 9700
Экипаж: 3-4
Вооружение: 1 х 12,7-мм пулемет УБТ, 2 х 7,62-мм пулемета ШКАС. Одна-две 940-кг торпеды 45-36-АВ, 45-36-АМ или -АН.
Торпедоносец Ил-4Т с высотной торпедой 45-36АВА. Балтфлот, 1941 г.
Атака торпедоносца Ил-4Т торпедой 45-36-АМ.
Подготовка Ил-4Т к вылету. На переднем плане торпеды 45-36-АН.
Подготовка торпедоносца Ил-4Т в вылету.
Подготовка к подвеске торпеды 45-36-АН на Ил-4Т.
Подвеска торпеды под Ил-4Т.
Ил-4Т с торпедой 45-36-АВ.
Ил-4Т с торпедой 45-36-АМ.
Ил-4Т с миной АМГ-1 перед боевым вылетом на минную постановку.

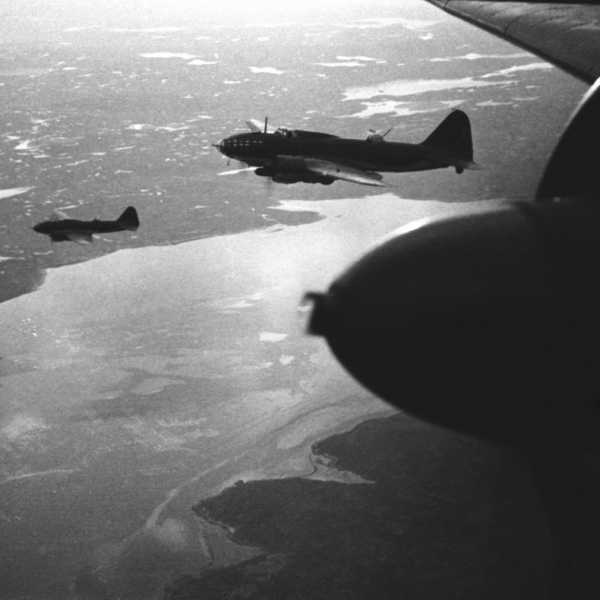

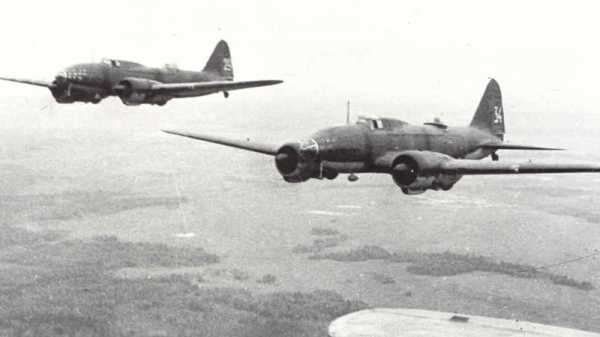

Группа торпедоносцев Ил-4Т в полете.

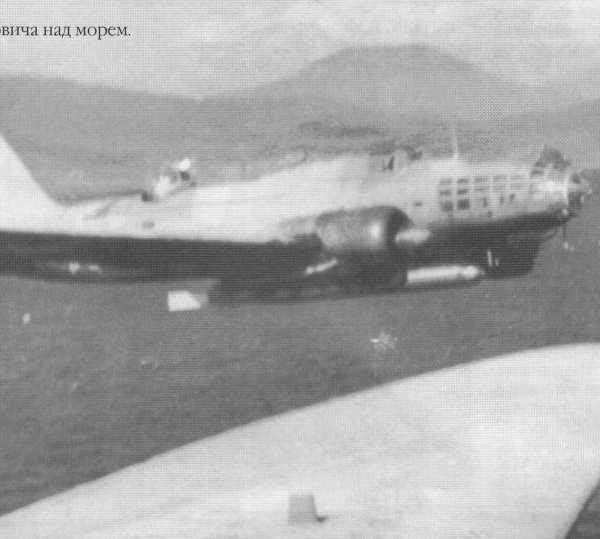

Ил-4Т зам. командира 4-го мтап майора Г.Д.Поповича в полете.
Ил-4Т с высотной торпедой 45-36-АВ. Рисунок.
Ил-4Т с низковысотной торпедой 45-36-АН. Рисунок.

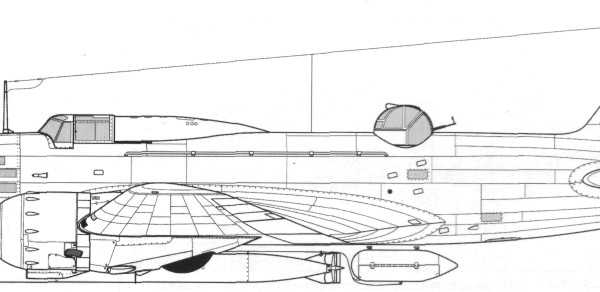

Ил-4Т. Чертеж.
Ил-4Т. Схема 1.
Ил-4Т. Схема 2.
.
.
Список источников:
В.Б.Шавров. История конструкций самолетов в СССР 1938-1950 гг.
Самолеты ОКБ имени С.В.Ильюшина. (под редакцией Г.В.Новожилова).
Авиация и Время. Иван Родионов. Андрей Совенка. Ил-4: так было.
xn--80aafy5bs.xn--p1ai
Ил-4 — фото | Военный альбом 1941-1945
Главная » Техника » Самолеты » Самолеты СССР » Ил-4Фотографии в категории «Ил-4»
Ил-4 – советский двухмоторный дальний бомбардировщик. Представляет собой дальнейшее развитие ДБ-3, при этом также обозначался как ДБ-3. Широко использовался в качестве торпедоносца.
Ил-4, Производство в СССР »
Рабочие сборочного цеха советского авиазавода переносят на руках каркас крыла бомбардировщика Ил-4.
Оборона Заполярья, Ил-4 »
Самолет Ил-4 из состава 9-го гвардейского минно-торпедного авиаполка ВВС Северного флота ставит дымовую завесу над судами полярного конвоя.
Оборона Заполярья, Лучшее, Ил-4 »
Самолет Ил-4 из состава 9-го гвардейского минно-торпедного авиаполка ВВС Северного флота сбросил торпеду на обнаруженную немецкую подводную лодку.
Оборона Заполярья, Ил-4, Советские авиаторы »
Гвардии старшина Михаил Михайлович Бадюк (1920—1993), воздушный стрелок-радист экипажа гвардии капитана В.П. Балашова, за верхней турелью УТК-1 (колпак обтекателя откинут) самолета Ил-4 из состава 9-го гвардейского минно-торпедного авиаполка ВВС Северного флота.
Михаил Михайлович Бадюк в составе ВМФ с 1939 г. В 1940 г. окончил школу младших авиаспециалистов ТОФ и начал службу стрелком-радистом в 4-м МТАП ВВС ТОФ. В марте-апреле 1942 г. участвовал в перегонке боевых самолетов с Дальнего Востока в Мурманск. С мая 1942 г. воевал в составе 2-го ГСАП ВВС СФ. В 1943 г. переведен в 24-й МТАП (впоследствии 9-й …
Оборона Заполярья, Лучшее, Ил-4, Жизнь советских войск »
Советский авиамеханик наносит надпись «Смерть немецким оккупантам» на авиационную торпеду, подвешенную под центропланом самолета Ил-4 из состава 9-го гвардейского минно-торпедного авиаполка ВВС Северного флота.
waralbum.ru
Ил-4 — фото | Военный альбом 1941-1945
Главная » Техника » Самолеты » Самолеты СССР » Ил-4Фотографии в категории «Ил-4»
Ил-4 – советский двухмоторный дальний бомбардировщик. Представляет собой дальнейшее развитие ДБ-3, при этом также обозначался как ДБ-3. Широко использовался в качестве торпедоносца.
Ил-4, Советские авиаторы »
Летчики — Герои Советского Союза 752-го авиационного полка дальнего действия Степан Андреевич Харченко (1915—1983) и Юрий Николаевич Петелин (1920—1998) с командиром полка — подполковником Иваном Карповичем Бровко (1908—1989). Рядом бомбардировщик ДБ-3.
В 1961 году генерал-лейтенант Бровко был начальником 4-го управления НИИ ВВС и лично участвовал в доставке Юрия Гагарина с места посадки на авиабазу «Энгельс». Из личного кабинета генерала Бровко, через два часа после приземления, первый космонавт докладывал Н.С. Хрущеву о выполнении задания.
Прочее с Восточного фронта, Ил-4, Советские авиаторы »
Герой Советского Союза капитан Александр Игнатьевич Молодчий (1920—2002, в центре) с боевыми товарищами у бомбардировщика Ил-4 на аэродроме. Слева — Михаил Павлович Симонов (1917), справа — Дмитрий Васильевич Чумаченко (1909).
Прочее с Восточного фронта, Ил-4, ТБ-3, Советские авиаторы »
Стрелок верхней оборонительной пулеметной установки советского бомбардировщика ТБ-3 — 7,62-мм авиационного пулемета ДА (Дегтярёв Авиационный). Впереди видно крыло и двигатель М-17.
На заднем плане два бомбардировщика Ил-4 (ДБ-3Ф) (скорее всего, добавлены к снимку стрелка с помощью монтажа). Авторское название фото — «Бомбардировщики летят на выполнение боевого задания».
Лучшее, ЛаГГ-3, Ил-4 »
Трофейные советские самолеты истребитель ЛаГГ-3 и бомбардировщик Ил-4 (ДБ-3Ф) у ангара авиационного завода в Тампере.
Ил-4, Советские авиаторы »
Штурман звена дальней бомбардировочной авиации (ДБА) старший лейтенант В.М. Колчин на фоне бомбардировщика Ил-4.
Лучшее, Ил-4 »

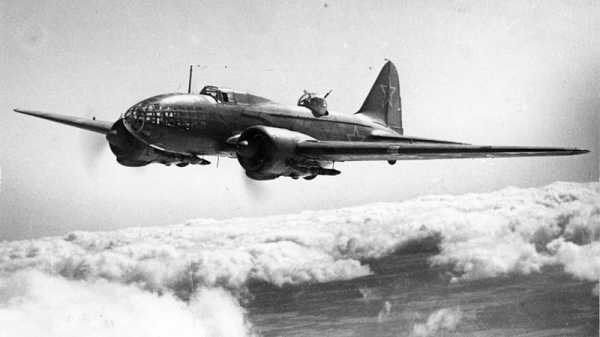

Советский дальний бомбардировщик Ил-4, оборудованный пламегасителями, в полете.
Для повышения скрытности во время ночных полетов на выхлопных патрубках двигателей бомбардировщика Ил-4 устанавливались глушители ГАМ-9 или самодельные глушители и пламегасители.
waralbum.ru
