Пистолет ГШ-18 / GSh-18 9mm pistol

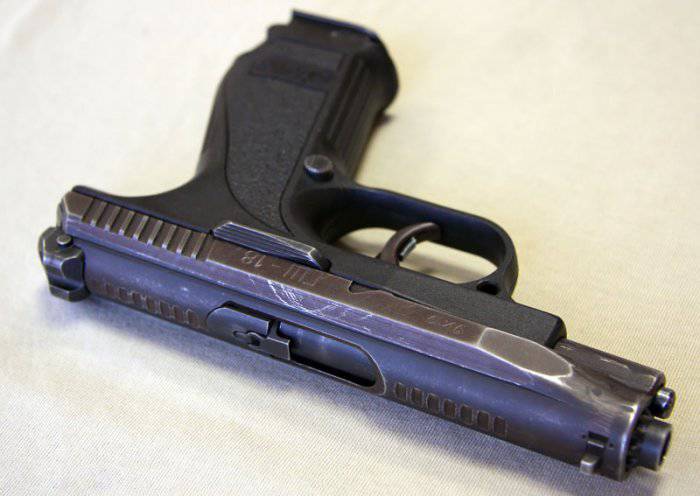

Пистолет ГШ-18 Фото (c) Vitaly V. Kuzmin

ГШ-18

Пистолет ГШ-18 в новом исполнении

ГШ-18 Спорт

Пистолет ГШ-18 Спорт

Тульский пистолет ГШ-18 спроектирован Аркадием Георгиевичем Шипуновом и Василием Петровичем Грязевым в Конструкторском бюро приборостроения (КБП). Первые шаги к созданию этого оружия были сделаны летом 1998 года, а основной объем работы проведен за 1999 год. Конструкторы КБП подключились к созданию нового пистолета для замены ПМ в рамках конкурса «Грач» намного позднее остальных участников — Ижевского механического завода и ЦНИИТОЧМАШ. Однако туляки, проведя огромную и сложную работу, успели создать новый пистолет, подготовить документацию и наладить мелкосерийное производство.

При создании пистолета за образец был взят Glock 17. Причинами такого выбора стали: легкость и небольшие габариты, благодаря использованию полимерной рамы; постоянная боеготовность при безопасности в обращении, достигнутые использованием ударно-спускового механизма ударникового типа, с предварительным, частичным взведением ударника и тремя автоматическими предохранителями; простота и удобство в обращении. Грязев и Шипунов конечно не стали просто заимствовать конструкцию этого оружия, а взяли от него только общие принципы. Австрийский пистолет, не смотря на все свои достоинства, все же не мог пройти все тульские испытания на надежность работы в тяжелых условиях эксплуатации.

Конструкторами рассматривались две схемы запирания — при помощи качающейся боевой личинки, как у Walther P.38 и Beretta 92FS, и система Браунинга со снижающимся стволом. При использовании первого варианта увеличились бы габариты и масса оружия, поэтому от него сразу отказались. Опробовалась конструкция со снижающимся стволом, шарнирно связанным с рамой серьгой, как у M1911, так как именно этот вариант исполнения был наиболее надежен в работе. Однако и такая система не выдержала жестких испытаний на надежность в наиболее тяжелых условиях эксплуатации. Тогда было решено использовать систему запирания поворотом ствола.

Угол поворота был минимален и составлял всего лишь 18°. Испытания показали, что малый угол обеспечивает наибольшую надежность работы. Сам ствол имеет десять боевых упоров. Рамка пистолета изготавливается из высокопрочного стеклонаполненного полиамида, при производстве используется метод литья под давлением. При изготовлении затвора-кожуха широко применяется штамповка и сварка с минимумом операций на металлообрабатывающих станках. Сам затвор-кожух состоит из, собственно, затвора, в котором размещаются ударник и выбрасыватель, и кожуха.

Оружие создавалось в комплексе с новым боеприпасом. Патрон 7Н31, сконструированный специально для ГШ-18, обладает высоким пробивным действием пули массой 4,1 г и начальной скоростью 600 м/с. Патрон не содержит особо мощного заряда пороха и по энергетике сравним со стандартными. Причина высокого пробивного действия пули — выступающий из оболочки закаленный стальной сердечник. Испытания показали способность пробивать бронежилеты 3-го класса или 8 мм стальной лист на расстоянии до 15 метров с достаточно эффективным «заброневым» действием пули. При этом в ГШ-18 могут использоваться любые отечественные и зарубежные патроны 9mm Parabellum.

Ударно-спусковой механизм ударникового типа, по сравнению с курковым позволил несколько упростить конструкцию, снизить массу пистолета, но главное, сократить до минимума расстояние от оси канала ствола до затыльника рукоятки, в результате чего была достигнута малая сила отдачи и совсем небольшой подброс при стрельбе даже мощными патронами. В пистолетах Glock ударник становится на полувзвод, когда затвор-кожух из крайнего заднего положения перемещался вперед после выстрела и выброса стреляной гильзы или отведении его вручную. Ударник останавливается шепталом, когда затвору-кожуху остается пройти совсем малое расстояние до крайнего переднего положения. Затем возвратная пружина заканчивала свою работу, досылая патрон в патронник, при этом преодолевая усилие боевой пружины.

Такой вариант конструкции УСМ с полувзводом ударника опять же не обеспечивал требуемой надежности досылания патрона в патронник в тяжелых условиях эксплуатации. Создатели ГШ-18 сконструировали собственный УСМ, подобный вышеописанному, однако другого принципа действия. Во время отхода затвора-кожуха назад, боевая пружина сжимается полностью. При обратном ходе вперед, на затвор-кожух воздействует как возвратная, так и боевая пружины. После того как ударник фиксируется шепталом примерно в 6 мм от крайнего переднего положения, возвратная пружина доводит затвор-кожух до крайнего переднего положения, надежно осуществляя досылание патрона в патронник. Длина рабочего хода спускового крючка близка к ПМ при стрельбе самовзводом, но с меньшим усилием.

Пистолет обладает высокой степенью безопасности в обращении благодаря наличию в конструкции нескольких степеней предохранения от случайного выстрела или выстрела при не полностью запертом стволе. Нажатием на спусковой крючок (перемещающийся по прямой горизонтальной линии, как гашетка) выключается автоматический предохранитель, а затем довзводится ударник. После чего шептало снижается и ударник срывается с боевого взвода, производя накол капсюля патрона. Если затвор-кожух не достиг крайнего переднего положения шептало не сможет снизиться, что с одной стороны является плюсом, но с другой — минусом, так как стрелок может не сразу понять причину задержки выжимая спуск «в холостую». Снижение шептала также блокируется и разобщителем до того момента, пока не будет полностью выжат спусковой крючок.

В экстремальных условиях затвор-кожух все же иногда терял энергию и упирался выбрасывателем в гильзу досылаемого патрона не доходя приблизительно всего на 1,5 мм. Для исключения такой задержки, конструкторами был использован не подпружиненный выбрасыватель. Зуб этого выбрасывателя помещался во фланец гильзы принудительно, воздействием на него особого выступа ствола. Ударник, напрямую взаимодействуя с выбрасывателем, надежно его стабилизирует. В результате подача патрона из магазина в патронник, извлечение и экстракция стреляной гильзы были отработаны до максимальной надежности. Выбрасыватель при незапертом канале ствола также блокирует движение ударника, делая выстрел невозможным в таком положении. Когда ударник находится в полувзведенном положении, его тыльная часть выступает из поверхности затвора-кожуха примерно на 1 мм, указывая владельцу оружия состояние УСМ, чем обеспечивается дополнительная безопасность и удобство в обращении с оружием.

Прицельные приспособления состоят из закрепленной в пазе типа «ласточкин хвост» мушки с возможностью внесения боковых поправок и целика, являющегося частью затвора. Горизонтальные поправки осуществляются подбором мушки нужной высоты. Мушка и прорезь целика достаточно широкие и позволяют быстро наводить оружие на цель. Для облегчения и ускорения прицеливания в условиях недостаточной освещенности могут быть установлены тритиевые вставки. Рычаг затворной задержки размещен на левой стороне рамы. Магазин с шахматным расположением 18 патронов с двухрядным их выходом. Защелка магазина, расположенная у основания спусковой скобы, может быть легко переустановлена на противоположную сторону для использования левой рукой.

Точность стрельбы ГШ-18 находится на уровне современных пистолетов с подобным принципом действия ударно-спускового механизма. При стрельбе с упора на дистанции 25 метров диаметр группы попаданий составляет 60 мм. Хорошие результаты оружие демонстрирует и при скоростной стрельбе на небольшие дистанции — реальные для боевого применения личного короткоствольного оружия. Этому способствует несколько факторов. Удобная рукоятка эргономичной формы делает удержание пистолета стабильным в процессе прицеливания. Низкое расположение оси канала ствола над затыльником рукоятки направляет большую часть силы отдачи параллельно руки стрелка, создавая как бы искусственный приклад, а так же минимизирует подброс оружия при стрельбе. Благодаря этому пистолет быстро возвращается на линию прицеливания, позволяя стрелку произвести несколько выстрелов или дуплет в высоком темпе и с достаточно высокой кучностью, что позволяет быстро остановить противника. Стрелок может так же быстро перевести оружие на следующую цель и эффективно ее поразить. Удобно расположены кнопка защелки магазина и рычаг затворной задержки.

Недостатки пистолета ГШ 18

При всех плюсах, пистолет имеет и ряд недостатков. Но это не только минусы самой конструкции ГШ-18, многие из них — результат недочетов при производстве и контроле качества. При манипуляциях с оружием во время заряжания, разборки и сборки, весьма ощутимы острые края кожуха, впивающиеся в руку. Этот недостаток устраняется использованием перчаток, но без них доставляет крайне неприятные ощущения. Множество нареканий вызывает низкое качество обработки поверхностей, в особенности внутренних. Конечно, для боевого оружия, которое используется сугубо военными и правоохранительными структурами РФ, которым поставляют этот образец «по указу сверху», такой недостаток не является сколько-нибудь серьезным. Но если пистолет предлагается на внешний рынок оружия, где в схожей ценовой категории имеется огромный выбор как минимум не уступающих ГШ западных моделей, имеющих в несколько раз более высокое качество, проблема становится весьма серьезной.

Одним из основных недостатков ГШ является очень тугой спуск. Кроме большого усилия, сам прямолинейный ход спуска крайне непривычный для большинства стрелков. Ход спуска не отличается и плавностью, которая попросту отсутствует. В результате ведение точной стрельбы с рук, а не с упора, как при испытательных стрельбах, является весьма непростой задачей. Для достижения хороших результатов необходимо полностью переучиваться обрабатывать спуск, а кроме того, постоянно тренироваться в течении длительного времени, что далеко не всегда реально для сотрудников многих российских правоохранительных структур. Баланс пистолета так же оставляет желать лучшего. Отведение затвора-кожуха назад при заряжании весьма затрудняет жесткая возвратная пружина. Особенно в сочетании с малой поверхностью контакта кожуха с рукой стрелка. Вышеуказанные недочеты отчасти является следствием крайне недостаточного финансирования и, исходя из этого, проблемы привлечения новых, квалифицированных и талантливых специалистов.

Однако, все эти недостатки не помешали пистолету ГШ-18 пройти полную программу государственных испытаний, показав высокую надежность работы в экстремальных условиях эксплуатации. Тесты включали многократные падения заряженного пистолета, находящегося в полной боеготовности, с высоты 1,5 м на бетонную плиту, при которых случайных выстрелов не происходило. Были лишь высказаны опасения по поводу надежности в связи с открытым спереди кожухом. Тем не менее, согласно заявлению производителя, попавшая грязь выбрасывается из кожуха при выстреле и на надежность не влияет. По замечаниям стрелков кнопка автоматического предохранителя спускового крючка была увеличена, что устранило усталость и натирание указательного пальца при продолжительной стрельбе.

В 2000 году пистолет ГШ-18 был принят на вооружение Министерства юстиции, а 21 марта 2003 года, наряду с ПЯ, поступил на вооружение бойцов подразделений специального назначения Министерства обороны, МВД, ФСБ, ФСО, а так же поставляется ГРУ и ФСИН РФ. Пистолет Грязева и Шипунова использовался бойцами нескольких российских спецподразделений во время выполнения боевых задач в Чечне. При этом оружие находилось в тяжелых условиях эксплуатации, включавших сильную запыленность, высокую влажность, иногда длительное отсутствие постоянного ухода и температуры в диапазоне от +20 до -20°. В целом, согласно отзывам, пистолет выдержал проверку в реальных боевых действиях, продемонстрировав надежность работы, механическую прочность и безопасность в обращении. Но это никак не компенсирует его недостатки, попросту неприемлемые для современного международного рынка оружия, где существует крайне жесткая конкуренция и имеется огромный выбор отличных западных образцов, обладающих теми же преимуществами, что и у ГШ-18, но не имеющие его минусов. Этот необычный пистолет является весьма редким в российских правоохранительных структурах, которым он поставляется по немногочисленным эпизодическим спецзаказам, и, что не удивительно, по-прежнему отсутствует на рынке оружия других стран мира. В настоящее время ГШ-18 находится в серийном производстве, но выпускается небольшими объемами.

Модификация ГШ-18 Спорт отличается от базового варианта ограниченной емкостью магазина и конструкцией спускового крючка. Пистолет ГШ-18 Спорт имеет вместимость магазина 10 патронов, магазин ГШ-18 Спорт 2 вмещает 18 патронов.

Отзывы владельцев

Сотрудник специального подразделения МВД РФ с обширным боевым опытом о ГШ-18: "Это первый отечественный пистолет, вызывающий у меня прямо противоположные оценки. Предыстория такова... Это не военная тайна, поэтому скажу что официально, по табелю положенности, каждому сотруднику подразделения, аналогичному тому, в котором я имею честь пребывать последние пару десятков. С гаком, лет, положены два пистолета. Один — автоматический, естественно, за неимением других — АПС. Второй — любой, имеющийся в наличии. В наличии — ПМ, ПММ-12, ТТ. и ПЯ. АПС — это мой третий экземпляр за время службы. Самый предпочитаемый мною пистолет. Уверен, что есть много пистолетов точнее, легче, удобнее, современнее — но я знаю его до последнего винтика. И самое главное — я знаю, что от него ждать в бою. А в бою он попадает туда, куда направлен ствол, тарахтит как хорошо настроенная и смазанная швейная машина, не затыкается и жрет любые валовые патроны. Режим автоматического огня — не главный, но приятный и нужный в специфических ситуациях (которые имели место раньше и имеют место быть). Вот только с ношением его в штатском — большие проблемы, тем более для человека, осчастливленного ребенком. Которого нужно и на руках носить и в электромобиль сажать... И в машине ездить... С ношением на теле вариант сразу отпадает — пистолет габаритный. Летом надо прятать под одежду, зимой — наоборот — одежда мешает быстро выхватить оружие. Поэтому я ношу этот "пекаль" в сумке.

ГШ -18. Все о нем слышали. Слышали что он — чудо пистолет и слышали что он — какашка. Отстрелял я из него сотню патронов, разобрал, собрал, почистил и составил предварительное мнение о нем. Легкий. Особенно без патронов. Своеобразный спуск — тугой и непредсказуемый. Обрабатывать спуск, как на курковом пистолете, на нем невозможно. Сильный подброс при выстреле. Заостренные грани губок магазина плюс невозможность ручного снаряжения более десяти патронов превращают снаряжение магазина в малоприятное занятие. Само зарядное приспособление не имеет никаких антабок, чтобы привязать к нему шнур или пристегнуть карабинчик. Иначе потерять его совсем нетрудно…

Все эти трудности с заряжанием магазина предполагают такой сценарий применения пистолете — отстреливаются два магазина и про пистолет можно забыть. Потому — что даже если у вас есть запасные патроны, то зарядить магазины в боевой обстановке не получится, по причине того что — никто не будет носить с собой зарядное приспособление. Даже если оно в наличии, то его легко можно потерять. Из-за большого усилия, прилагаемого для снаряжения магазина с помощью зарядного приспособления, этот самый магазин нужно упирать в твердую опору, то есть снарядить его, держа на весу, будет очень затруднительно. Конечно, ситуация со снаряжением пистолетных магазинов в бою маловероятна, но иногда жизнь военного человека преподносит такие неприятные сюрпризы.

Отстреляли из него сотню патронов — 7н21, вольфы и новосибирские. Первые выстрелы — перекосы, недосылы и прихват гильзы и "печная труба". Полностью снаряженный магазин фиксируется "пи**ец как туго". К необычному, для отечественного оружия, наклону рукоятки вскоре привыкаешь и пистолет больше не смотрит поверх мишени. Приятель, который ходил со мной в тир "на пробу" сказал: "...так и напиши, спуск — уе*ищный". От себя добавлю, что по сравнению с ПЯ в плане обработки спуск ГШ и рядом не стоит. Но парадокс в том что "на скорострелке" он делает "лучшую кучу" чем ПЯ. Ну и качество изготовления.... KardeN

Технические характеристики пистолета ГШ-18

  • Калибр: 9×19
  • Длина оружия: 184 мм
  • Длина ствола: 103 мм
  • Высота оружия: 136 мм
  • Ширина оружия: 34 мм
  • Масса без патронов: 590 г.
  • Емкость магазина: 18 патронов

ТТХ пистолета ГШ-18 Спорт

  • Калибр: 9×19
  • Длина оружия: 184 мм
  • Длина ствола: 103 мм
  • Высота оружия: 136 мм
  • Ширина оружия: 34 мм
  • Масса без патронов: 590 г.
  • Емкость магазина: 10 патронов или 18 патронов (ГШ-18 Спорт 2)

Пистолеты

Пистолет ГШ-18 - детище тульских оружейников


В начале XXI столетия перед Российской армией и правоохранительными органами остро встала проблема оснащения личного состава эффективным короткоствольным оружием.

НОВЫЙ комплекс служебного стрелкового вооружения должен был включать в себя два основных элемента — боеприпас и оружие. Для короткоствольного оружия (пистолетов) ввиду малых дистанций огневого контакта основная роль в комплексе отводилась боеприпасу (патрону). Предполагалось, что конструкция патрона должна обеспечить высокий уровень служебной безопасности. Выбор патрона осуществлялся из условий максимального останавливающего действия пули при заданных ограничениях на габариты и массу оружия, исходя из специфики применения оружия. Эти ограничения вызваны необходимостью скрытного ношения оружия, скоростью реакции (извлечения и наведения оружия) и т.п. По сравнению с армейским, подобное короткоствольное оружие должно было обеспечивать большее останавливающее действие при меньшей дистанции эффективной стрельбы и минимальной возможности рикошета пули (для снижения риска поражения окружающих граждан). Кроме особых случаев — необходимость стрельбы по автомобилю, через препятствие (двери, перегородки и т.п.), по защищённому средствами индивидуальной бронезащиты преступнику — пули для нового оружия должны быстро терять энергию в препятствии, обеспечивая минимальную вероятность вторичного поражения при его пробитии.


С учетом, что пистолеты являются основным оружием самообороны сотрудников правоохранительных органов, в Министерстве внутренних дел России была разработана новая структура этого оружия. В зависимости от тактики использования оно делится на три категории: служебное, компактное и тактическое. При этом в современном "полицейском" короткоствольном оружии используется целый ряд патронов с широким диапазоном конструкций пуль.
Служебные пистолеты являются основным оружием органов внутренних дел, частей и подразделений внутренних войск, выполняющих свои обязанности, как правило, в форме. При достаточном уровне эффективности они должны обеспечивать высокую безопасность служебного обращения и неприхотливость к климатическим условиям при длительном несении дежурства. Считается, что для служебных пистолетов оптимален ударно-спусковой механизм двойного действия (только самовзвод без фиксации курка во взведенном положении после выстрела), обеспечивающий максимальную безопасность и быстроту реакции при приемлемой точности стрельбы. Рамка пистолета, как правило, изготавливается из стали, так как полимерная уменьшает массу оружия, что приводит к дискомфорту при стрельбе. Простые прицельные приспособления должны иметь антибликовую защиту и люминесцентные вставки для стрельбы в условиях малой освещенности. Рукоятка должна быть удобной для руки любого размера. Типовые габариты служебного пистолета: длина — 180 — 200 мм, высота — 150-160 мм, масса без патронов — 0,7 — 1,0 кг, калибр 9,0 — 11,43 мм.

Компактные пистолеты предназначаются для оперативных служб правоохранительных органов, нуждающихся в скрытном ношении основного оружия или в качестве второго (запасного) пистолета для имеющих служебные. Как правило, компактные пистолеты используют менее мощные патроны, чем служебные, хотя предпочтительнее наличие единого патрона для обоих типов. От служебных компактные пистолеты отличаются меньшими габаритами, массой, емкостью магазина и минимальным количеством выступающих частей, включая прицельные приспособления, которые могут затруднить быстрое извлечение оружия. Меньшие размеры рукоятки, более короткие ствол и прицельная линия делают стрельбу из компактных пистолетов менее комфортной и точной, что существенно ограничивает их дальность эффективной стрельбы. При использовании единого патрона требовалось, чтобы компактный пистолет допускал стрельбу как с укороченным магазином, так и с магазином от служебного пистолета. Компактный пистолет под единый патрон должен быть не больше: длина — 160 — 180 мм, высота — 100 — 120 мм, масса — 0,5 — 0,8 кг, калибр 9,0 — 11,43 мм. Типовые габариты компактного пистолета под патрон уменьшенной мощности: длина — 120 — 150 мм, высота 80 — 110 мм, масса 0,4 — 0,6 кг, калибр 5,45 — 9,0 (9х17) мм.

Тактические пистолеты предназначены для вооружения только специальных подразделений органов внутренних дел, частей и подразделений внутренних войск. Как правило, в них используется более мощный патрон и возможна установка большего количества навесных приспособлений, например глушителя, лазерных целеуказателей, тактических фонарей, коллиматорных прицелов и т. п.

Одним из наиболее ярких представителей современного отечественного служебного оружия стал 9-мм самозарядный пистолет, созданный в конце 1990-х годов в тульском КБ Приборостроения под руководством известных конструкторов вооружения В. Грязева и А. Шипунова "ГШ-18" (Грязев — Шипунов, 18 — емкость магазина).

К концу 1980-х годов с появлением современных индивидуальных средств защиты отчетливо выявилось явное отставание отечественных 9-мм пистолетов Макарова (ПМ), состоявших на вооружении Советской армии и правоохранительных органов, от аналогичных современных западных образцов. Армии и правоохранительным органам требовался новый пистолет, который бы смог вывести из строя противника, защищенного средствами индивидуальной защиты, сохраняя при этом достаточное поражающее действие на дальности до 25 м, а останавливающее действие — до 50 м. При этом пуля нового патрона не должна была уступать пуле со стальным сердечником пистолетного патрона 9х19 НАТО "Парабеллум" и пуле со свинцовым сердечником патрона .45 АСР. Пистолет Макарова был удачен для своего времени, но на поверку оказался гораздо слабее, по сравнению с зарубежным оружием этого класса, рассчитанного под более мощный патрон. Подобная ситуация была обусловлена в первую очередь невысоким останавливающим и пробивным действием относительно маломощных 9х18 патронов ПМ.

Это было связано с тем, что образцы оружия создавались одними конструкторами, а патроны к ним — другими. Подобная столь узкая специализация в какой-то мере стопорила научно-технический прогресс в оружейном деле. На этом терялось многое: и время, и силы, и нервы. Значительно эффективнее, когда одна и та же организация делает в комплексе все — и оружие, и боеприпасы к нему.

Тульские оружейники на свой страх и риск спроектировали служебный пистолет и предложили его на конкурс на замену ПМ.

Первым делом конструкторы Зеленко, Королев и Волков во главе с Шипуновым и Грязевым занялись отработкой нового патрона ПБП (патрон пистолетный бронебойный). При этом за базовый был взят штатный пистолетный 9х18 патрон ПМ, а в основу конструкции пули была положена схема автоматной пули СП-5. Было принято решение поднять мощность патрона не за счет наращивания баллистического импульса, а за счет увеличения дульной энергии пули с бронебойным сердечником. Для этого разработали специальную бронебойную пулю с термоупрочненным стальным сердечником в полиэтиленовой рубашке. Более легкая пуля имела биметаллическую оболочку с оголенной носовой частью сердечника. При том же баллистическом импульсе патрона, что и у ПМ (0,22 кг в секунду), начальная скорость выросла с 315 м в секунду до 500. Этот патрон мог использоваться без каких-либо усовершенствований в штатных пистолетах ПМ. Зато внешнее воздействие пули изменилось довольно сильно. Если раньше штатная пуля ПМ с 10 метров пробивала лишь полтора миллиметра стального 10-мм листа, то теперь с этой дистанции пистолет ПМ пробивал пятимиллиметровый лист, что и с дистанции 0,5 м было не под силу даже штатному американскому военному 9-мм пистолету "Беретта" М 9.

Эффект от использования новых пистолетных патронов, по существу, был равноценен перевооружению, только без значительных финансовых затрат и переобучения личного состава. Однако сам патрон ПМ все-таки отставал от своего основного конкурента — пистолетного патрона 9х19 НАТО "Парабеллум", который по импульсу в полтора раза превосходил отечественный. Пистолет Ярыгина "Грач" под 9-мм патрон "Парабеллум" уже разрабатывался в Ижевске. Однако как его конструкция, так конструкция и технология производства патронов к нему 9х19.000 (производства Ульяновского механического завода) и 9х19 ПСО (производства Тульского патронного завода) туляков не устраивала. К тому же тульские конструкторы считали эти патроны излишне тяжелыми (масса патрона 11,5 и 11,2 г — соответственно).

Поэтому в КБП было принято решение взять за основу для нового оружия 9х19 пистолетный патрон и модернизировать его соответствующим образом, использовав в нем пулю, конструктивно аналогичную ПБП. Бронебойная пуля тоже имеет оголенный в передней части термоупрочненный стальной сердечник в свинцовой рубашке и биметаллическую оболочку. Пуля патрона 7Н31 весит 4,1 г против 6 — 7,5 г у иностранных патронов 9х19 "Парабеллум", зато она имеет существенно большую скорость — 600 м/с. Новый очень мощный 9х19 пистолетный патрон 7Н31 с пулей повышенной пробивной способности теперь обеспечивал пробитие бронежилетов третьего класса или 8-мм стальной плиты на дистанции до 15 м.

Грязев при проектировании пистолета взял линию на создание образца, кардинально нового в конструктивном и технологическом плане, максимально легкого и дешевого в производстве.

Прежде чем нанести первые линии чертежа на своем кульмане, Василий Петрович провел анализ последних конструкций современных зарубежных пистолетов. Его привлек австрийский пистолет "Глок-17", к основным особенностям которого относились: пластмассовая рамка; ударниковый ударно-спусковой механизм, перед выстрелом устанавливающийся на полувзводе; и отсутствие внешних, управляемых от руки предохранителей. Полувзвод ударника в этом пистолете осуществлялся в процессе наката кожуха-затвора: при недоходе до крайнего переднего положения ударник, размещенный в кожухе-затворе, стыковался с шепталом, далее возвратная пружина, преодолевая сопротивление боевой, доводила затвор до пенька ствола. Боевая пружина оставалась при этом сжатой примерно наполовину. При нажатии на спусковой крючок она довзводилась, после чего ударник срывался с шептала и происходил выстрел.

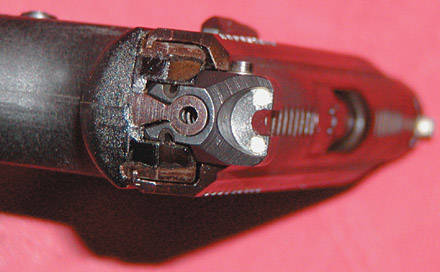

Пистолет ГШ-18 - детище тульских оружейников9-мм пистолет ГШ-18 (вид сзади). Хорошо видны ударник и целик

В процессе создания пистолета ГШ-18 Грязев решил воспользоваться наиболее удачными элементами из австрийского пистолета, в том числе сделать такую же пластмассовую рамку, полувзвод ударника и отказаться от внешних предохранителей. Кроме того, Грязев, как и его австрийский коллега Гастон Глок, отказался от ранее обязательного атрибута большинства служебных пистолетов — куркового ударно-спускового механизма с открытым курком, что обещало немалую выгоду: проектируемый пистолет должен был стать проще и дешевле. Кроме того, в этом случае появлялась возможность приблизить ствол к руке. При низком положении ствола пистолета снижалось неприятное восприятие стрелком отдачи оружия во время выстрела, позволяя таким образом вести более скоростную прицельную стрельбу из пистолета.

К основным особенностям этого оружия относится принцип действия автоматики с использованием энергии отдачи при коротком ходе ствола, что обеспечило минимизацию массы затвора.

При выборе типа запирания канала ствола Грязев решительно отверг запирание отдельной деталью — качающимся рычагом по типу 9-мм германского пистолета "Вальтер" Р.38, использованным конструкторами итальянского пистолета "Беретта" 92 и российского пистолета Сердюкова ПС "Гюрза". В оружейном деле существуют и другие виды запирания без использования отдельных деталей, например, изобретенный Джоном Мозесом Браунингом перекос ствола. Или запирание поворотом ствола, впервые использованное талантливым чешским оружейником Карелом Крнкой.

Попытка осуществить в ГШ-18 запирание перекосом ствола от взаимодействия его клинового выступа с рамкой по типу пистолета "Глок" успеха не имела. Этот способ был привлекателен тем, что запирание производится без вспомогательных деталей, и тем, что при перекосе ствола казенник его снижается к магазину, что облегчало досылку патрона в патронник. Тогда в конструкции механизма запирания ствола ГШ-18 была использована серьга, как у пистолета ТТ. Механизм с серьгой имел больший коэффициент полезного действия, но и он не выдержал проверки в затрудненных условиях. Также не увенчалась успехом попытка применить поворот ствола по типу австрийского пистолета "Штейер" М 1912. При запирании этого типа ствол проворачивался на 60 градусов, и при столь большом угле его поворота много энергии затрачивалось на преодоление сил трения. Задачу удалось решить лишь после резкого уменьшения угла поворота ствола — до 18 градусов, при этом запирание стало осуществляться поворотом ствола на 10 боевых упоров, что, в сочетании с полимерной рамкой, способствует уменьшению воспринимаемой отдачи. Поворот ствола после короткого хода перенаправлял часть энергии отдачи на вращение ствола, а полимерная рамка, выполненная из полиамида, придавала оружию оптимальную упругость и жесткость.
Пистолет ГШ-18 получил ударно-спусковой механизм двойного действия ударникового типа с предварительным частичным взведением ударника при движении затвора и довзведением при нажатии на спусковой крючок.
Заманчивой оказалась идея применить в новом пистолете ударно-спусковой механизм с полувзводом ударника. Эта идея, впервые использованная еще в начале ХХ века Карелом Крнкой на пистолете Рота, после многих десятилетий забвения была возрождена Гастоном Глоком, но уже на современном технологическом уровне. На пистолетах "Глок" при откате кожуха-затвора не происходило сжатия боевой пружины, не сжималась она и в начальной стадии наката, лишь при некотором недоходе к крайнему переднему положению боевая пружина через ударник стопорилась шепталом. На оставшемся пути возвратная пружина, преодолевая усилие боевой, доводила кожух-затвор в крайнее заднее положение, при этом сжимая боевую пружину примерно наполовину ее боевого хода.

Но и идея полувзвода в своем первозданном виде у туляков не прошла. В затрудненных условиях возвратная пружина не всегда была в состоянии преодолеть усилие боевой пружины, и затвор останавливался, не дойдя до ствола. И здесь Грязев снова поступил по-своему.

На пистолете ГШ-18 при отходе кожуха-затвора в крайнее заднее положение происходит полное сжатие расположенной вокруг ударника боевой пружины. В начале наката кожух-затвор устремляется вперед под действием двух пружин — возвратной и боевой, выталкивая на своем пути патрон из магазина в патронник ствола. Ударник останавливается на шептале, а затвор от усилия только одной возвратной пружины доходит до конечного положения. Таким образом была осуществлена идея остановки ударника на полувзводе, но совершенно в ином исполнении, гораздо лучшем, с точки зрения баланса энергии откатных частей.

В своем пистолете Грязев использовал 18-зарядный магазин с двухрядным, шахматным расположением патронов и их перестраиванием на выходе в один ряд. Этим он существенно облегчил компоновку других механизмов пистолета, в частности, тяги спускового крючка. Одновременно с этим улучшились и условия досылки патрона из магазина в ствол. Наряду с этим обращает на себя внимание, что магазин пистолета ГШ-18 получил относительно сильную подающую пружину, что гарантировало надежность подачи патронов. Защелка магазина смонтирована позади спусковой скобы и могла легко переставляться на любую сторону пистолета. При небольшом нажатии большим пальцем магазин выпадает из пистолета под своим весом.

Одной из серьезных проблем стало то, что в экстремальных испытательных условиях кожух-затвор в накате иногда полностью терял накопленную энергию и останавливался, упираясь извлекателем в донце досланного патрона. Недоход затвора до крайнего переднего положения составлял всего лишь полтора миллиметра. Однако преодолеть усилие пружины извлекателя у затвора сил уже не хватало.

Из этого, казалось бы, тупикового положения Грязев нашел элементарный выход — он изобрел беспружинный извлекатель. Зуб извлекателя принудительно заводился в проточку гильзы козырьком ствола, при вращении во время запирания. При выстреле ударник, проходя через отверстие в извлекателе, жестко скрепляет его с гильзой и прочно удерживает ее в откате до встречи с отражателем.

Пистолет ГШ-18 - детище тульских оружейниковЗатвор и ударник с пружиной пистолета ГШ-18 (вид сверху)

При нажатии на спуск палец сначала вдавливает в спусковой крючок маленький выступ автоматического предохранителя, а при дальнейшем давлении на спусковой крючок происходит выстрел. Кроме того, ударник, находящийся на полувзводе, выступает примерно на 1 мм в задней части затвора, позволяя стрелку визуально и на ощупь определить готовность пистолета к выстрелу. Ход спуска составляет около 5 мм, что вполне приемлемо для служебного оружия. Усилие спуска — 2 кг.

Пистолет ГШ-18 получил нерегулируемые прицельные приспособления: сменную мушку и целик, который был смонтирован не на кожухе-затворе, а на затворном блоке. При этом сменная мушка может быть и со светящимися тритиевыми вставками, а в передней части спусковой скобы имеется сквозное отверстие, предназначенное для монтажа лазерного целеуказателя (ЛЦУ).

Трудоемкость производства пистолета ГШ-18 оказалась как минимум в три раза меньше, чем у американского пистолета "Беретта" М 9. С одной стороны, это достигалось за счет того, что ранее самая трудоемкая деталь пистолета — рамка — теперь выпускалась из прочной литьевой пластмассы со стальными вставками. На литьевой машине этот процесс занимал всего лишь пять минут. При этом прочность самой пластмассовой рамки была подтверждена самыми жесткими испытаниями, в частности, многократными бросками пистолета на бетонный пол с высоты 1,5 м. Широкое использование высокопрочных полимеров в конструкции пистолета позволило добиться исключительно малой общей массы оружия — 0,47 кг без магазина.

Второй по сложности деталью пистолета ГШ-18 стал его кожух-затвор. Кожух-затвор и собственно затвор являются различными деталями и могут быть разделены при неполной разборке, что и было сделано для удешевления производства. Раньше, как правило, кожух-затвор изготавливался из стальной поковки с дальнейшей последовательной обработкой на металлорежущих станках. В пистолете Грязева — Шипунова была широко использована штампосварная технология изготовления деталей, в том числе кожуха-затвора. Исходной заготовкой для его изготовления стала вырубка из 3-мм стального листа. Вслед за этим ее свертывали и сваривали. На конечном этапе производства кожух-затвор доводили на металлорежущих станках. Для большей прочности штампованный из стального листа кожух-затвор получил жестко закрепленную вставку в месте сцепления со стволом и извлекаемым при разборке затворным блоком, в котором смонтированы ударник и выбрасыватель. В качестве гальванического покрытия было использовано особое хромирование, придавшее кожуху-затвору светло-серый цвет. Кроме кожуха-затвора и все остальные детали пистолета ГШ-18 разрабатывались с учетом минимальной трудоемкости их изготовления.

По сравнению с зарубежными образцами пистолет ГШ-18 получил многочисленные преимущества во многих отношениях: он был очень легким, небольшим по размерам, при этом обладал высокими боевые качествами. Если большинство иностранных армейских пистолетов весили примерно 1 кг, при общей длине примерно 200 мм, то пистолет ГШ-18 имел массу 560 г, с патронами — 800 г. Его длина составляла 183 мм; при этом он пробивал любой бронежилет и стальной лист толщиной 8 мм с дистанции 22 метра. При стрельбе пистолет ГШ-18 уводит вверх намного меньше, чем пистолет ПМ. Это объясняется расходованием энергии отдачи на вращательное, то есть поперечное, движение ствола. Кроме того, хорошая эргономика оружия обеспечивает устойчивость пистолета во время стрельбы, позволяя вести прицельный огонь из него с высокой практической скорострельностью.

Пистолет ГШ-18 показал хорошую работу при стрельбе как высокоэффективными 9х19 патронами 7Н21 и 7Н31, так и зарубежными пистолетными патронами 9х19 НАТО "Парабеллум" и их отечественными аналогами. Благодаря уменьшенной массе и увеличенной начальной скорости в сочетании с бронебойным сердечником пуля патрона 7Н21 обеспечивала высокое пробивное действие целей, защищенных бронежилетами 3-го класса защиты (пробивая стандартный армейский бронежилет 6БЗ-1 с титановыми бронепластинами + 30 слоев кевлара на дальности до 50 м), сохраняя при этом достаточное запреградное действие для поражения защищенного бронежилетом противника. Показатели патрона 7Н31 — еще выше. Кроме того, высокая начальная скорость пули существенно уменьшила упреждение во время стрельбы по движущимся целям.

Пистолет ГШ-18 - детище тульских оружейниковСоздатели пистолета ГШ-18 — А.Г. Шипунов (слева) и В.П. Грязев

В конечном итоге тульские конструкторы создали новый комплекс "пистолет + патрон", гораздо более эффективный, чем другие аналогичные образцы в боевом использовании, поскольку по пробиваемости твердых преград при стрельбе патронами 7Н31 с ним и по сей день не может сравниться ни один из существующих армейских пистолетов.

Надежность нового пистолета позволила ему пройти всю программу полигонных и государственных испытаний, состоявшихся в 2000 году. Ни к пистолету ГШ-18, ни к его патрону 7Н31 практически не было предъявлено никаких серьезных претензий, если не считать нареканий к одной из характерных особенностей этого оружия — открытому спереди кожуху-затвору. Критики пистолета Грязева — Шипунова высказывали опасения, что кожух-затвор будет легко доступен для грязи, хотя тульские конструкторы смогли доказать, что грязь выбрасывается из кожуха-затвора наружу во время выстрела.

Уже в том же 2000 году мощный пистолетный комплекс ГШ-18 поступил на вооружение Министерства юстиции. 21 марта 2003 года постановлением Правительства Российской Федерации №166 пистолет ГШ-18 был принят, наряду с пистолетами ПЯ конструкции Ярыгина и СПС конструкции Сердюкова, на вооружение спецподразделений Министерства внутренних дел и Министерства обороны РФ.

Тактико-технические характеристики

Калибр................................................................9 мм
Патрон.......................9×19 "люгер", 7Н31 и 7Н21
Масса оружия без патронов.......................0,59 кг
Длина............................................................183,5 мм
Длина ствола..................................................103 мм
Скорость пули
на дальности 10 м...............................535-570 м/с
Боевая скорострельность..........15-20 выстр/мин
Ёмкость магазина................................18 патронов

тактико-технические характеристики (ТТХ), достоинства и недостатки

С момента появления первых пистолетов в XV веке это личное боевое оружие беспрерывно улучшается. Они становятся все более мощными, точными и удобными.

Пистолеты остались незаменимыми в тех случаях, когда невозможно использовать двуручное оружие. Зачастую только короткоствол может сохранить жизнь своему владельцу или защитить оказавшихся в опасности. Поэтому именно пистолеты используют в качестве личного табельного оружия в армии, в органах правопорядка и в спецподразделениях.

История создания

К началу 90-х годов всем заинтересованным стало понятно, что знаменитый ПМ (пистолет Макарова) устарел. Дело было в малой ёмкости магазина и качестве его патронов. Индивидуальные средства бронезащиты стали применяться все чаще.

два пистолета гш

В тоже время патрон 9х18 мм ПМ с оболочечной пулей не имеет достаточной мощности даже для пробивания тканевых пакетов бронежилета 2 класса.

Появление новых более мощных многозарядных пистолетов отодвинуло ПМ в разряд карманных или, как ещё называют, резервных (Back-up arm). Именно от создания новых патронов и начали свою работу над проектированием современного пистолета тульские оружейники. И это не случайно.

Принцип разделения функций, по которому в нашей стране за создание оружия отвечало одно КБ, а за боеприпасы к нему совсем другое, очень мешал раскрытию всех боевых возможностей создаваемых образцов.

Первым шагом в создании новых боеприпасов была попытка усиления штатного патрона 9х18. Патрон получил название ПММ, под него был разработан пистолет ПММ, послуживший своеобразным мостом для перехода на более мощные боеприпасы. Для этого патрона была разработана пуля повышенной пробиваемости ПБМ, которая применялась и в последующих боеприпасах.

Но даже высокоимпульстный патрон 9 мм ПММ не отвечал требованиям, предъявляемым к современному вооружению. По этому было принято решение о переходе армии и силовых ведомств России на патрон 9х19 Para, стандартный калибр НАТО, отвечающий всем требованиям как к мощности так и к останавливающему действию пули.

гш-18 в коробке

После принятия на вооружение патрона стандарта 9х19, в Тульском ОКБ Приборостроения группа конструкторов под руководством Грязева и Шипунова разработали новый патрон ПБП, он полностью сохранил геомметрические параметры 9х19 Para, но в тоже время получил пулю еще большей пробиваемости разработанную на основе пули ПБМ. В дальнейшем данный боеприпас получил индекс ГРАУ — 7Н31.

Характеристики патрона изложены в таблице ниже:

ПуляПолуоболочечная
Сердечникстальной термоупрочнённый, оголённый
в головной части.
Материал рубашкиАлюминиевый сплав
Марка пороха СЕН 15\4,80
Начальная скорость пули560 – 595 м\с
Обеспечивает пробитие бронежилетов 2а класса или 8-мм стальной плиты на дистанции не менее 20 м
Длина патрона29,6 мм
Настоящий калибр пули9,03 мм
Длина гильзы19,15 мм
Длина пули18 мм
Длина сердечника17 мм
Диаметр сердечника5 мм
Масса патрона8,04 – 8,42 г
Масса пули4,1 – 4,28 г
Масса сердечника2,2 - 2,3 г
Материал сердечникаСталь У10А\Сталь 40Х
Масса рубашки0,47 – 0,5 г
Масса метательного заряда0,5 г
Среднее максимальное давлениеМенее 2850 кгс\см²
Наибольшее максимальное давлениеМенне 3000 кгс\см²

В 1998 году А. Г. Шипунов и В. П. Грязев приняли решение участвовать в конкурсе по ОКР «Грач».

гш-18 с магазином

К этому времени они как раз закончили создание пистолета П-96, который и стал прототипом ГШ-18. П-96 показал недостаточную устойчивость к экстремальным условиям эксплуатации и некоторые недостатки, связанные с ударно-спусковым механизмом, точнее с его недостаточной проработанностью и твердостью материалов.

Буквы Г и Ш — это начальные буквы фамилий создателей, а 18 — количество патронов в магазине.

Надо сказать, что А. Г. Шипунов (7.11.1927 – 25.04.2004) и В. П. Грязев (4.03.1928 – 1.10.2008) — это академики с громадным опытом создания ракетных, автоматических артиллерийских и стрелковых систем ( их было разработано более семидесяти). Широко известна созданная ими линейка вооружений ГШ. Это авиационные пушки ГШ-23, 2А42, ГШ-6-23, ГШ-301, ГШ-302, ГШ-6-30.

У них более 240 изобретений. Оба являются героями труда и лауреатами государственных премий. А если учесть, что о создании самого лучшего пистолета в мире В. П. Грязев мечтал ещё в начале пятидесятых годов, то можно понять, как тщательно они разрабатывали свой комплекс.

затвор гш-18

Поэтому при создании ГШ-18 были учтены все требования, предъявляемые к новейшим образцам короткоствольного оружия. Это:

  • Сниженный до минимума вес;
  • Удобство и безопасность эксплуатации;
  • Увеличенная вместимость магазина;
  • Мощность и кучность стрельбы;
  • Простота в разборке и сборке;
  • Надежность и прочность.

А для использования в органах правопорядка и спецподразделениях дополнительно – возможность скрытого ношения при постоянной готовности к стрельбе.

Доводка пистолета после указанных на испытаниях недочётов и подготовка всей технической документации прошли в течение 1999 года и позволили в 2000 году представить его Государственной комиссии. Причём это был уже не просто пистолет, а новый стрелковый комплекс – «пистолет + патрон».

два пистолета гш-18

Испытания ГШ-18 прошли по жёстким стандартам, применяемым в России. Они включали в себя:

  • Обезжиривание составных и подвижных частей пистолета перед стрельбой, это требуется для наблюдения за работой оружия в условиях повышенного износа трущихся частей;
  • Использование для запыления кварцевого песка. Имитируется езда на броне танка или бронетранспортёра в колонне, и даже волочение по песку;
  • Испытание дождеванием. Подразумевает помещение испытуемого образца в камеру, с высоким уровнем влажности и воздействием влаги без замачивания в ней. Затем прямо в камере производится отстрел полного боекомплекта. Магазины и боеприпасы находятся в камере совместно с образцом;
  • Стрельба при температурных колебаниях от -50°С до +50°С.

Опасения, что попадание грязи через открытое спереди отверстие в кожухе-затворе, приведёт к отказу в стрельбе, не подтвердились при испытаниях. Она при выстреле просто выбрасывалась наружу. Зато такая конструкция улучшала охлаждение ствола, хотя это и не критично для пистолетов.

Серийное производство началось после небольшой доводки в 2001 году. Тогда же он был принят в качестве табельного оружия в спецподразделениях Министерствах Юстиции РФ и Внутренних дел.

В Вооружённые силы РФ пистолет начал поступать в 2003 году. Статус наградного оружия получил в 2005 году. С 2006 года его ввели как штатный для защиты работникам прокуратуры. Чуть позже поступил в Федеральную службу судебных приставов.

Конструктивные особенности ГШ-18

Для уменьшения габаритов нового пистолета разработчики решили использовать редко применяемую схему, при которой канал ствола запирается его вращением, а система автоматики пистолета основана на отдаче ствола при его коротком ходе.

Стеклонаполненный полиамид («Армамид ПАСВ30-30МТУ») — это новейший материал, имеющий уникальные свойства.

Легкообрабатываемый, с низким коэффициентом трения с любым материалом он обладает высокой прочностью и вязкостью.

Способен выдерживать температуры от -50°С до +150°С, чем в лучшую сторону отличается от зарубежных полимеров, которые под воздействием низких температур несколько теряют эластичность и склонны к образованию трещин и сколов. Из него, усилив стальными вставками, методом литья под давлением, изготавливают рамки для ГШ-18.

Ударно-спусковой механизм частично взводится движением затвора, а довзводится при нажатии на курок. Схема УСМ двойного действия ударникового типа. Впервые использованная Карелом Крнка в пистолете Рота, доработанная в австрийском «Глоке», она была творчески применена в ГШ-18.

конструкция гш-18

Плотная компоновка ГШ-18, а также применённые в нем схемы работы автоматики позволили сбалансировать пистолет. Что в свою очередь очень удачно сказалось на компенсации отдачи и подбрасывания ствола.

Разработав выбрасыватель, оригинальность которого состоит в отсутствии пружины, конструкторы добились снижения частоты такого неприятного момента, как утыкание патрона. Зуб выбрасывателя принудительно заводился в проточку гильзы козырьком ствола, при вращении во время запирания.

Ещё выбрасыватель показывает, когда патрон дослан в патронник, эта конструкция впервые была применена в пистолетах конструкции Вальтера. Что опять же говорит о тщательности разработки оружия, и об отношении конструктора к будущим владельцам оружия. Во взведённом положении ударник выступает на 1 мм с тыльной стороны.

Коробчатый магазин вмещает 18 патронов, расположенных в два ряда.

Настоящей находкой стало отсутствие перестроения патронов в один ряд при досылании. Такая подача исключает задержку при стрельбе.

Вместительность магазина, расположенного в рукоятке, не мешает ее удобному удержанию в руке. Полукруглые выступы внизу рукоятки позволяют вытащить магазин даже в перчатках. Сбоку и сзади на магазинах предусмотрены большие вырезы для возможности определить, сколько осталось патронов, как на ощупь, так и визуально.

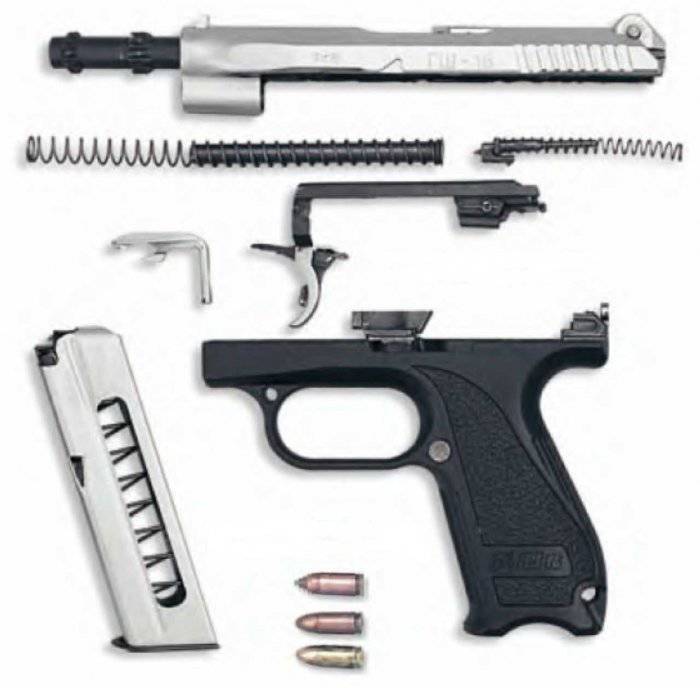

разобранный гш

Пистолет легко адаптируется под левую руку. Для этого следует переставить рифлёную кнопку извлечения магазина слева направо.

Эстетически изящный дизайн плоского пистолета, отмеченный французским журналом (CIBLES № 416, 2004 г., Франция), дополняет отсутствие выступающих, способных нанести травму, или острых деталей.

Пистолет побил своеобразный рекорд пистолета Макарова.

Тот состоял из тридцати деталей, а ГШ-18 только из семнадцати. Это один из важных показателей надежности, кроме того важнейший элемент для эксплуатации в экстремальных условиях. Так чистка и обслуживание оружия занимает гораздо меньше времени и сил.

Для сравнения в таблице собраны эти показатели у пистолетов разных стран мира:

ГШ-18Вальтер (Walther PP)Беретта (Beretta 92)Браунинг (HP)Вальтер (Walther P 99)Глок (Glok 17; 29)Рюгер (Ruger P-85)Sig-Sauer Pro SPCХеклер&Кох (HK P2000)
17
деталей
42 детали53 детали49 деталей43 детали33 детали50 деталей50 деталей52 детали

Из четырёх предохранителей пистолета два служат для блокировки спуска, а два других исключают неполное запирание канала ствола. Предохранители допускают падение на бетонный пол взведённого пистолета с высоты в полтора метра. Это неоднократно подтверждалось при испытаниях.

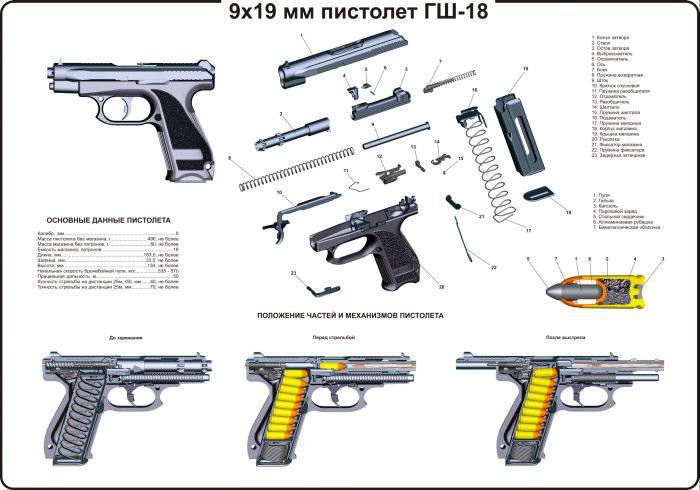

схема гш-18

Для неполной разборки не требуются дополнительные приспособления или инструменты. Разборка, как и обратная сборка, происходит быстро и даёт возможность обслужить каждую деталь или узел. Разбирается пистолет на десять частей:

  1. Затвор;
  2. Ствол;
  3. Личинка затвора;
  4. Возвратная пружина с направляющим стержнем;
  5. Боек и боевая пружина;
  6. Спусковой механизм в сборе;
  7. Фиксатор ствола;
  8. Задержка затвора;
  9. Магазин;
  10. Рамка с защелкой магазина.

Прицельные приспособления стандартного типа (целик и мушка). Мушка имеет возможность регулирования по высоте, чем даёт возможность подрегулировать под индивидуальные требования. Допускается применение тритиевых светящихся насадок для стрельбы в тёмное время суток.

На прицельной линии, поверх кожух-затвора, нанесены риски для предотвращения бликов при прицеливании.

Увеличенные угловые размеры мушки и выреза целика (если говорить проще – ширина), отличают ГШ-18 от пистолета Макарова.

Спусковая скоба выполнена с отверстием для крепления лазерного целеуказателя. Возможна установка тактического фонаря.

https://www.youtube.com/watch?v=yF5b6YXjFik

Нижняя часть рукоятки украшена логотипом КБП с обеих сторон. На затворе выгравированы, с левой стороны – название пистолета, вместимость патронов в магазин и калибр. С правой – серийный номер. На задней части – риски, препятствующие скольжению руки при взводе затвора. На рукоятке есть специальное отверстие для крепления страховочного (револьверного) ремня.

ТТХ и модификации пистолета

Сравнительно малый вес (470 г) выводит ГШ-18 на первое место среди конкурентов. Еще один непревзойденный рекорд — количество патронов в магазине. Сравнение с пистолетами других стран представлены в таблице (во второй строчке емкость магазинов. Если значения два или три – возможность применять разные по ёмкости магазины.):

Вальтер (Walther PP)Беретта (Beretta 92)Браунинг (HP)Вальтер (Walther P 99)Глок (Glok 29Рюгер (Ruger P-85)Sig-Sauer Pro SPCХеклер&Кох (HK P2000)
682 г 950 г 885 г700 г700 г910 г700 г606 г
7 - 910 - 15 -17 13 1310 - 17 - 3310-151210 - 13

Тактико-технические характеристики ГШ-18 представлены в таблице:

Калибр9 мм
Длина183 мм
Высота133 мм
Ширина по затвору33 мм
Длина ствола103 мм
Вес пули 7Н214,2 г
Вес патрона 7Н218,1 г
Начальная скорость пули 7Н21 600 м\с
Применяемый патрон9×19 мм Para
9×19 мм (7Н21)
Масса без магазина470 г
Масса магазина без патронов 90 г
Емкость магазина18 патронов
Ствол/патронник, хромированный, нарезы правые, полигональные
УСМ двойного действия ударникового типа

В настоящее время оборонной промышленностью выпускается три модификации пистолета:

  1. ГШ-18 тактический. Выпускается с 2012 года. Добавлена планка Пикатинни;
  2. ГШ-18 «Спорт». Известность получила после показа в 2010 году на выставке оружия. Отличается отсутствием предохранителя на спусковом крючке и магазином всего на 10 патронов. Сделано дополнительное рифление на кожухе спереди;
  3. ГШ-18 «Спорт 2». От предыдущего отличается емкостью магазина (18 патронов) и формой рукоятки. Выпускается с 2012 года.

Положительные и отрицательные свойства ГШ-18

Отзывы об изделии А. Г. Шипунова и В. П. Грязева свидетельствуют о неоднозначности отношения к нему. Мнения делятся на диаметрально противоположные. Возможно, пистолетный комплекс просто опередил своё время и поэтому просто не понят многими? Показателен тот факт, что ГШ-18 прошел государственные испытания, традиционно жёсткие для нашего оружия.

обойма гш-18

К положительным качествам можно отнести:

  • Повышенная кучность, достигнутая смещением центра тяжести ближе к стволу;
  • Высокая технологичность изготовления, влияющая на цену. Широко применяются литье под давлением, штамповка и сварка;
  • Высокие пробивные возможности. Пуля ПБМ пробивает с пятидесяти метров бронежилет 6БЗ-1 с титановыми бронепластинами и тридцатью слоями кевларовой ткани, стоящий на вооружении в армии. У патрона 7Н31 показатель бронепробиваемости еще больше;
  • Широкий ассортимент патронов 9х19 мм, выпускаемых как отечественной, так и зарубежной промышленностью;
  • Небольшой вес, результат широкого использования композитов;
  • Большая ёмкость магазина;
  • Малое количество деталей, из которых состоит пистолет, простота сборки/разборки;
  • Удачный дизайн.

Но ряд недостатков портят общую картину. Это:

  • Длинный и тяжелый спуск, что непривычно для стрелков;
  • Непривычная схема работы автоматики, что вызывает сложности при изучении оружия;
  • Высокая технологичность достигается только при больших сериях выпуска;
  • Выброс использованной гильзы вверх непривычен и не очень удобен;
  • Низкое качество и неудачная конструкция магазина. Зарядить вручную больше 10 – 15 патронов невозможно. Требуется специальное приспособление для зарядки;
  • Падение качества при серийном производстве;
  • Некуда уложить приспособление для зарядки магазинов, легко потерять.

Исходя из планов оружейников, выйти с пистолетом на широкий международный рынок, им предстоит ещё много работы по доведения ГШ-18 до тех показателей качества, которые предъявляют к личному оружию избалованные западные покупатели. Однако цена на спортивный ГШ-18 «Спорт-2», при сравнении со стоимостью зарубежных аналогов, приятно удивляет.

гш-18 6п54

В комплект при продаже обычно входят:

  • Два магазина;
  • Приспособление для зарядки магазина;
  • Две запасных пружины ударника;
  • Запасная пружина разобщителя;
  • Шомпол.

Пистолетный комплекс ГШ-18 является достойным продолжателем славных традиций отечественных оружейников. Он также неприхотлив, надежен и безотказен, как легендарные автоматы Калашникова и пистолет Макарова.

Чтобы почувствовать все его достоинства, следует привыкнуть к нему. Поэтому так разнятся отзывы о пистолете от резко отрицательных, до восторженных. А. Г. Шипунов и В. П. Грязев создали не просто пистолет, а во многом лучший в своем классе образец стрелкового оружия, пока не понятый современниками.

Видео

Пистолет ГШ-18: тактико-технические характеристики (ТТХ), фото и отзывы

Пистолет ГШ-18 (индекс ГРАУ — 6П54) — российский пистолет, разработанный в конце 1990-х годов в Тульском Конструкторском бюро приборостроения.

Название получил по первым буквам фамилий конструкторов, под руководством которых проектировался (Грязева Василия Петровича и Шипунова Аркадия Георгиевича) и числа «18», означающего ёмкость магазина. Серийно производится с 2001 года[1], предлагается на экспорт.

В 2000 году ГШ-18 принят на вооружение спецподразделений Министерства юстиции России, в 2001 году — на вооружение спецподразделений и отдельных категорий сотрудников МВД России. В 2003 году, по результатам конкурса на новый армейский пистолет, способный заменить стоящий на вооружении пистолет Макарова, принят на вооружение российской армии. С декабря 2005 года включен в перечень наградного оружия. В сентябре 2006 года принят на вооружение прокуратуры России в качестве оружия для личной защиты прокуроров и следователей. Принят на вооружение Федеральной службы судебных приставов.

История создания пистолета ГШ-18

Хотя решение о возможности применения в новом армейском пистолете «патрона типоразмера 9×19 мм» было принято в ноябре 1993 года, к участию в конкурсе по ОКР «Грач» КБП подключилось только осенью 1998 года (после окончания работы над пистолетом П-96). На протяжении 1999 года был завершен весь комплекс работ по созданию нового пистолета: от разработки технической документации до заводских испытаний. Государственные испытания опытных образцов ГШ-18 начались в январе 2000 года и были закончены летом 2000 года. В ходе испытаний в конструкцию были внесены определенные изменения, в результате которых ГШ-18 приобрёл законченный вид. В процессе работ удалось существенно повысить ресурс деталей и безотказность работы оружия в затруднённых условиях, причём упор делался на работу с высокоимпульсным патроном 9х19 ПБП (патрон бронебойный пистолетный) собственной разработки (индекс ГРАУ 7Н31).

Первые опытные пистолеты ГШ отличались от П-96 принципом запирания. Запирание поворотом ствола с зацепом его за окно для выброса гильз не годилось для патронов 9×19 мм, поэтому отрабатывались две схемы: запирание качающимся клином (типа Р-38) и серьгой (типа ТТ). До полигона же дошёл пистолет с запиранием поворотом ствола, но механизм запирания был полностью переработан. Поворот осуществлялся за счёт взаимодействия выступа на казённой части ствола с копирным пазом вкладыша рамки пистолета. В передней части затвора неподвижно закреплена вкладная муфта с 10 парными боевыми упорами для сцепления затвора со стволом. Количество боевых упоров на стволе также было доведено до десяти (у П-96 — один упор). Уменьшился с 30° до 18° угол поворота ствола при запирании.

Тактико-технические характеристики (ТТХ) пистолета ГШ-18

  • Калибр: 9×19
  • Длина оружия: 184 мм
  • Длина ствола: 103 мм
  • Высота оружия: 136 мм
  • Ширина оружия: 34 мм
  • Масса без патронов: 590 г.
  • Емкость магазина: 18 патронов

Конструкция и принцип работы пистолета ГШ-18

Состав частей и механизмов ГШ-18:

  1. Кожух затвора
  2. Ствол
  3. Остров затвора
  4. Выбрасыватель
  5. Ограничитель
  6. Ось
  7. Боёк
  8. Пружина возвратная
  9. Шток
  10. Крючок спусковой
  11. Пружина разобщителя
  12. Отражатель
  13. Разобщитель
  14. Шептало
  15. Пружина шептала
  16. Подаватель
  17. Пружина магазина
  18. Корпус магазина
  19. Крышка магазина
  20. Рукоятка
  21. Фиксатор магазина
  22. Пружина фиксатора
  23. Задержка затворная

Конструкция пистолета крайне технологичная в производстве (широко применяются литье под давлением, штамповка и сварка, что позволяет уменьшить трудоёмкость изготовления), однако стоимость технологической оснастки и оборудования для производства эффективно окупается только при изготовлении крупных партий. В результате, из-за малого объема выпуска, себестоимость ГШ-18 выше, чем у пистолета Ярыгина.

Система автоматики пистолета основана на отдаче ствола при его коротком ходе, а запирание канала ствола его вращением. Такая схема позволяет резко уменьшить габариты оружия, но применяется весьма редко.

Ударно-спусковой механизм ударникового типа, по сравнению с курковым позволил несколько упростить конструкцию, снизить массу пистолета, но главное, сократить до минимума расстояние от оси канала ствола до затыльника рукоятки, в результате чего была достигнута малая сила отдачи и совсем небольшой подброс при стрельбе даже мощными патронами. В пистолетах Glock ударник становится на полувзвод, когда затвор-кожух из крайнего заднего положения перемещался вперед после выстрела и выброса стреляной гильзы или отведении его вручную. Ударник останавливается шепталом, когда затвору-кожуху остается пройти совсем малое расстояние до крайнего переднего положения. Затем возвратная пружина заканчивала свою работу, досылая патрон в патронник, при этом преодолевая усилие боевой пружины.

Такой вариант конструкции УСМ с полувзводом ударника опять же не обеспечивал требуемой надежности досылания патрона в патронник в тяжелых условиях эксплуатации. Создатели ГШ-18 сконструировали собственный УСМ, подобный вышеописанному, однако другого принципа действия. Во время отхода затвора-кожуха назад, боевая пружина сжимается полностью. При обратном ходе вперед, на затвор-кожух воздействует как возвратная, так и боевая пружины. После того как ударник фиксируется шепталом примерно в 6 мм от крайнего переднего положения, возвратная пружина доводит затвор-кожух до крайнего переднего положения, надежно осуществляя досылание патрона в патронник. Длина рабочего хода спускового крючка близка к ПМ при стрельбе самовзводом, но с меньшим усилием.

Рамка пистолета выполнена из стеклонаполненного полиамида со стальными вставками, что уменьшило вес оружия, а также несколько снизило импульс отдачи за счёт демпфирующих свойств пластика. Ствол с шестью полигональными нарезами изготовлен холодной ковкой. Затвор штампосварный, из 3-мм стального листа.

Ударно-спусковой механизм — ударниковый, двойного действия, с предварительным частичным взведением ударника при движении затвора и довзведением при нажатии на спусковой крючок. Боевая пружина взводится при откате, затем, при накате, частично отдает энергию, работая совместно с возвратной пружиной перед постановкой ударника на шептало. Такая схема обеспечивает полное запирание ствола.

Конструкция пистолета позволяет в полевых условиях осуществлять полную сборку/разборку пистолета без привлечения каких либо дополнительных инструментов, используя только затворную задержку Видео .

Пистолет обладает четырьмя степенями предохранения: два автоматических предохранителя спуска и два предохранителя, срабатывающих при неполном запирании ствола. Один предохранитель спуска блокирует спусковой крючок и выключается при нажатии на нём кнопки, а другой блокирует разобщителем шептало в верхнем положении и выключается при полном нажатии на спусковой крючок. При неполном запирании ствола один предохранитель, состоящий из разобщающего механизма, исключает снижение шептала, а другой не позволяет ударнику разбить капсюль. Многоступенчатая система предохранения ГШ-18 полностью обеспечивает безопасность обращения с пистолетом в любых условиях эксплуатации, что подтверждено в процессе полигонных испытаний. В числе прочих тестов пистолет выдержал многократные падения с высоты 1,5 м на бетонную плиту с ударником, стоящим на боевом взводе. Отличается повышенной боеготовностью, так как имеет самовзводный ударно-спусковой механизм и автоматический предохранитель.

Прицельные приспособления состоят из нерегулируемого целика, расположенного на затворном блоке (что критики пистолета считают недостатком, так как со временем затворный блок может разболтаться в затворе и точность прицеливания и стрельбы упадёт) и регулируемой по горизонтали мушки. Для стрельбы в условиях низкой освещённости предусмотрена возможность установки на мушку и целик светящихся капсул.

Магазин двухрядный, коробчатый, с шахматным расположением патронов и двухрядным их выходом. Боковые и задняя поверхности магазина имеют большие вырезы, позволяющие на ощупь и при осмотре определять количество патронов.

Применяемые боеприпасы для пистолета ГШ-18

Для ГШ-18 разработан специальный бронебойный патрон 9×19 мм 7Н31. Пуля имеет сердечник из термоупрочнённой стали. Вес пули 4.1 грамма, начальная скорость 600 м/с, дульная энергия 600 Дж. Также возможно использование для стрельбы коммерческих патронов 9×19 мм Парабеллум, патрона 9х19 NATO, а также российского патрона 9×19 мм 7Н21, энергия которого (550 Дж) превышает энергию патрона 9х19 NATO, и специальным патроном 9х19 ПБП повышенной бронепробиваемости с дульной энергией около 800 Дж.[источник не указан 1257 дней] Полуоболочечная пуля патрона 9х19 ПБП имеет стальной термоупрочнённый сердечник, оголённый в головной части. Рубашка выполнена из алюминиевого сплава. Высокая скорость и особенности конструкции пули обеспечивают пробитие всех типов бронежилетов до 3 класса включительно, непробиваемых даже пулями патрона 7,62х25 ТТ при стрельбе из пистолетов-пулемётов.



Отзывы о пистолете у военных

В целом отзывы о пистолете ГШ-18 самые разные — от восторженно-рекламных до скептических. В любом случае, к достоинствам ГШ-18 можно отнести очень малый для своего класса вес, большую ёмкость магазина, низкое расположение ствола относительно руки стрелка. Однако значительную отдачу и подбрасывание пистолета опровергает видео

ГШ-18 обеспечивает очень комфортные условия для стрелка. Объясняется это, прежде всего удобной формой рукоятки, отличным балансом пистолета и некоторым гашением отдачи в процессе отпирания канала ствола и взведения боевой пружины. Кроме того, эргономичная форма рукоятки и близкое расположение центра тяжести пистолета к оси канала ствола способствуют быстрому возвращению пистолета на линию прицеливания, что положительно сказывается на кучности при ведении скоростной стрельбы.

Выброс гильз в вертикальной плоскости создаёт небольшой компенсирующий момент, препятствующий подбросу ствола, и не уводит ствол в бок с линии прицеливания.

Но есть и другое мнение.

ГШ-18 обеспечивает некомфортные условия для стрелка. Объясняется это, прежде всего, конструкцией механизма безопасности и предохранения. Вместо привычного спускового крючка у ГШ сдвигаемая гашетка. Стрелок, нажимая на гашетку, непосредственно перед выстрелом довзводит боевую пружину. Поэтому спуск у ГШ18 длинный и тяжёлый. Удобная форма рукоятки, отличный баланс пистолета лишь частично компенсируют этот недостаток.

Серьёзным недостатком пистолета является выброс гильзы прямо и вверх (что непривычно для большинства стрелков). При малом весе пистолета и использовании легкой и высокоскоростной пули отдача весьма значительна и никакая эргономика её не компенсирует. Вторым значительным недостатком является практическая невозможность ручной зарядки магазина более, чем на 12-15 патронов, без использования специальных приспособлений. Изначально пистолет разрабатывался для массового производства и производство малыми партиями не оправдывает ухудшение качества производства при малых сериях.

тактическая модификация ГШ-18 — осенью 2012 начат выпуск нового варианта пистолета ГШ-18. Изменения: новый полимерный материал рамки, изменена форма спусковой скобы, добавлен элемент планки Пикатинни, незначительно увеличена длина рамки для возможности крепления ПБС. Внешний вид

Видео обзор пистолета ГШ-18

Варианты исполнения пистолета ГШ-18

  • ГШ-18 «Спорт» — был представлен в октябре 2010 года на оружейной выставке, отличается изменённой конструкцией предохранителя на спусковом крючке (предохранитель деактивируется поворотом вокруг оси спускового крючка целиком, а не его части), дополнительным рифлением на передней части кожуха затвора и магазином изменённой конструкции на 10 патронов.
  • ГШ-18 «Спорт 2» — серийный выпуск налажен в начале 2012 года. Отличается изменённой формой рукояти и магазином на 18 патронов

    В стандартный комплект поставки входит пистолет, два магазина, приспособление для заряжания, запасная пружина ударника и шомпол.

Фото пистолета ГШ-18

Правнук «токарева». Пистолет ГШ-18 | Оружейный журнал "КАЛАШНИКОВ"

Журнал «КАЛАШНИКОВ» издаётся с ноября 1999 г. и является официальным печатным изданием Федерации практической стрельбы России, Союза российских оружейников и Федерации стрелково-спортивного многоборья. С 1997 по 1999 гг. журнал выпускался под названием «Ружьё. Оружие и амуниция».

Помимо собственно оружия всех типов и времён, в сферу интересов «КАЛАШНИКОВА» входит его практическое использование в любых формах: охота, спорт, боевое применение, развлекательная стрельба, самооборона и т. п.

«КАЛАШНИКОВ» тесно сотрудничает с ведущим европейским специализированным изданием — немецким оружейным журналом Deutsches Waffen-Journal (DWJ). Русскоязычная версия журнала DWJ, состоящая из наиболее интересных для отечественного читателя статей, выходит ежемесячно как часть «КАЛАШНИКОВА» (в формате «журнал в журнале»).

Журнал «КАЛАШНИКОВ» является участником крупнейших оружейных выставок (SHOT Show, IWA, IDEX, Arms & Hunting и др.) и по приглашению ведущих мировых производителей оружия и оптики (Swarovski, Browning Winchester, Fabarm, Kahles, Sako, Blaser, Zoli, Zeiss, Merkel, Sheiring, Ceska Zbrojovka, Benelli) посещает производственные комплексы в самых разных странах мира.

Тесная связь редакции со всеми ведущими российскими импортёрами охотничьего оружия, отечественными и зарубежными оружейными заводами и испытательными полигонами обеспечивает достоверность и профессионализм публикуемых материалов об оружии, боеприпасах, снаряжении, истории, охоте, стрелковом спорте, боевом опыте.

Среди авторов журнала «КАЛАШНИКОВ» ведущие разработчики, испытатели, спортсмены, эксперты, чья высокая репутация известна не только в России, но и за рубежом.

Свидетельство о регистрации средства массовой информации ПИ № 77-1343 от 10.12.1999 г., выдано Министерством по делам печати, телерадиовещания и средств массовых коммуникаций.

Журнал выходит ежемесячно, тиражом 30 000 экз.

«ГШ-18 - пистолет для спецподразделений» в блоге «Армия и Флот»


 ИСТОРИЯ СОЗДАНИЯ

Идея создания пистолета обуревала Василия Петровича Грязева еще в начале 50-х. Но работы было невпроворот, да и после справедливого на тот момент замечания Аркадия Георгиевича Шипунова, что «...после изобретения ПМ и пистолета Стечкина вряд ли можно было придумать что-либо лучшее», заставили, по словам Грязева, забросить эту идею аж на 50 лет.

Пистолет ГШ-18 разработан в тульском КБ Приборостроения под руководством генерального конструктора и начальника КБ Аркадия Георгиевича Шипунова и его заместителя Василия Петровича Грязева.

КБП начало разработку нового армейского современного боевого пистолета в 1996 году с создания своего варианта патрона 9х19 мм Парабеллум с повышенной бронебойностью (9х19 мм ПБП), предназначенного для поражения защищенных целей, что позволяло использовать в оружии и стандартный пистолетный патрон 9х19 мм Parabellum, наиболее распространенный в мире. Прототип получил рабочий индекс П-96.

Какую цель поставили перед собой выдающиеся конструкторы, авторы 240 изобретений - академики Василий Петрович Грязев и Аркадий Георгиевич Шипунов?

Будучи опытнейшими конструкторами, создателями уникальных и непревзойденных образцов оружия, они могли довольствоваться созданием только выдающегося пистолета, предусмотрев все свойства, которыми должен обладать пистолет:



- минимальный вес
- эргономичность
- безопасность
- максимальная готовность к бою
- большая вместимость магазина
- высокая кучность и управляемость при разных темпах стрельбы
- мощность
- простота конструкции
- надежность (русская безотказность)
- большой настрел без изменения

баллистики
- прочность конструкции
- большой ресурс, живучесть конструкции
- легкость в разборке и уходе в полевых условиях.

Помимо всей противоречивости требований к оружию, пистолет должен был еще выдержать жесткие, но оправданные нормы испытаний, существующие в России.

Оружие должно надежно работать в затрудненных условиях эксплуатации (обезжиренные детали, запыление кварцевым песком, дождевание, пять суток стрельбы без чистки и смазки оружия) при температурах от -50° С до +60° С.

До настоящего времени ни одна модель оружия в мире не выдерживает этих испытаний. Вышеперечисленные требования к оружию всегда являлись и являются исходными при разработке любой техники в КБП, они и определили направление разработки новой модели оружия. В процессе разработки пистолета был учтен весь существующий опыт конструирования пистолетов в мире. Учтены все недостатки существующих конструкций. Преодолены многочисленные проблемы. Были перепробованы различные варианты.

В течение 1999 года был проделан весь комплекс работ по разработке окончательного варианта нового пистолета - от разработки технической документации до заводских испытаний.

В январе 2000 г. на государственные испытания, проводившиеся МО РФ по теме «Грач», был представлен образец, получивший по фамилиям своих разработчиков - В.П. Грязева и А.Г. Шипунова - индекс ГШ-18.

По результатам испытаний, после окончательной доводки, Постановлением Правительства РФ №166 от 21 марта 2003 года 9 мм пистолет ГШ-18 был принят на вооружение российской армии. Несколько ранее, в 2000 и 2001 годах соответственно, новый тульский пистолет поступил на вооружение министерств Юстиции и Внутренних дел.

В серийном производстве комплекс находится с 2001 года.

В конструкции ГШ-18 применено

много новшеств, оружие высокотехнологично. В производстве широко используются современные материалы и технологии. Литье под давлением, гибка, штамповка, сварка позволяют производить пистолет на высокопроизводительном оборудовании, сводя к минимуму необходимое число операций на металлообрабатывающих станках.

ВНЕШНИЙ ВИД

Внешне пистолет - эстетическая находка, чт

о было в первую очередь отмечено иностранной специальной оружейной прессой (CIBLES, Франция). Кроме изящного дизайна, плоский пистолет не имеет выступающих острых деталей, способных нанести ранения во время манипуляций с ним или мешающих при быстром извлечении оружия и его боевой изготовке.

Металлические детали выполнены из высококачественной стали, а рамка пистолета изготовлена из уникального по своим прочностным и химическим характеристикам высококачественного твердого и износоустойчивого морозо/жаропрочного (от -60° С до +150° С) стеклонаполненного полиамида «Армамид ПАСВ30-30МТУ» методом литья под давлением со стальными вставками, что и обеспечивает малый вес оружия и некоторое снижение отдачи благодаря демпфирующим свойствам самого пластика.

Рамка из композита не только способствует снижению общей массы оружия и повышению технологичности его изготовления, но и повышает комфортность при использовании пистолета в условиях низких температур.

Материалы, из которых изготовлен пистолет, по внешнему виду и отделке на уровне лучших западных, а по качеству превосходят их (например, рамки пистолетов Glock, НК после морозильной камеры при малейшем ударе просто трескаются!)

На передней и задней поверхностях рукояти и ее боковых частях нанесены горизонтальные рифления. На последних моделях боковые стороны ее, вместо насечки, выполнены "гранулированными”, что совместно с эргономичной формой рукояти обеспечивает прикладистый, комфортабельный хват.

Указательный палец естественно ложится на спусковой крючок, а большой палец, без изменения хвата, также свободно управляет задержкой затвора и кнопкой фиксации магазина независимо от размера кисти руки. На пятке рукояти пистолета с обеих сторон есть небольшие овальные вырезы, что позволяет л

егко даже в перчатках захватить обойму при ее замене.

Рифленая кнопка задержки магазина находится с левой стороны, но в случае необходимости легко переставляется на правую сторону для удобства левши. Автоматический предохранитель встроен в спусковой крючок.

ГШ-18 построен по схеме с коротким ходом ствола. Запирание - поворотом ствола на 10 боевых упоров, угол поворота при запирании всего 18 градусов. УСМ ударниковый, одиночного и двойного действия (самовзвод).

Оружие удивляет минимальной высотой расположения затвора над рамкой. Это определяет расположение ствола на почти одной линии подачи патрона из магазина, что является гарантией безотказного досыла патрона в патронник.

При внешнем осмотре ГШ-18 привлекает внимание открытый спереди затвор, что способствует эффективному охлаждению ствола. Это позволяет вести плотный огнь в течение длительного времени.

Опасения критиков, что такая конструкция станет причиной загрязнения, попадания в механизм песка и даже мелких камней и как результат отказа оружия, беспочвенны, так как за годы полевых испытаний в боевых условиях это конструктивное решение полностью оправдало себя.

Логотип КБП присутствует с обеих сторон на нижней части рукояти. На затворе с левой стороны выбиты калибр, название пистолета кириллицей и вместимо

сть боеприпасов. На противоположной стороне выбит серийный № оружия. На задней части затвора выполнены вертикальные неглубокие риски, предотвращающие скольжение руки при взводе затвора.

Для ведения прицельной стрельбы в условиях низкой освещенности предусмотрена возможность установки на мушку и целик светящихся капсул. Упрощенный вариант прицельных приспособлений предполагает наличие белых марок на мушке и целике.

С целью исключения световых бликов на поверхность затвора между целиком и мушкой нанесены поперечные риски.

Вид затвора сверху. Обратите внимание: во взведенном положении ударник выступает на 1 мм с тыльной стороны пистолета, сигнализируя о взведенном состоянии ударного механизма.

Одна из самых заметных особенностей ГШ-18 это его рекордно малый вес - всего 0,470 кг. Сегодня это самый легкий в своем классе боевой пистолет в мире, причем преимущество в весе перед лучшими аналогами весьма заметно. Так австрийский Glock 17 тяжелее на 0,175 кг немецкий H&K USP - на 0,36 кг, Sig Sauer SP 2022 - на 0,20 кг, состоящий на вооружении армии США Beretta 92 - на 0,48 кг, а Beretta Storm - на 0,225 кг.

Малая масса для оружия постоянного ношения которым является пи- столет, это большое достоинство; кроме того, меньшая инерционность при наведении

оружия на внезапно появившуюся цель позволяет выиграть драгоценные в данной ситуации доли секунды.

ФУНКЦИОНИРОВАНИЕ

Максимальная боеготовность - одно из главных требований к личному оружию. В ситуации, когда расстояние до противника составляет несколько метров, возможность выстрелить на мгновение раньше может решить исход схватки.

  • В ГШ-18 боеготовность обеспечена автоматическим предохранителем с 3-шаговой системой безопасности, позволяющим ношение пистолета с патроном в патроннике.
  • Пистолет постоянно готов к немедленному открытию огня. Для производства выстрела не требуется никаких дополнительных манипуляций, нужно только нажать на спуск.
  • Многоступенчатая система предохранения ГШ-18 полностью обеспечивает безопасность обращения с пистолетом в любых условиях эксплуатации, что подтверждено в процессе полигонных испытаний и в боевой обстановке.
  • В числе прочих тестов пистолет выдержал многократные падения с высоты 1,5 м на бетонную плиту с ударником, стоящим на боевом взводе.
  • Спусковой крючок и ударник блокируются автоматическими предохранителями.
  • При досылании патрона в патронник боевая пружина взводится предварительно, не до конца. При этом выступающая ось ударника в задней части затвора сигнализирует о взведенном ударном механизме.
  • При нажатии на спусковой крючок боевая пружина довзводится непосредственно перед выстрелом, при выборе свободного хода спускового крючка (5 мм) шептало понижается, освобождает ударник и происходит выстрел.
  • Спуск мягкий, плавный, без задержек.

Одной из распространенных причин задержек при стрельбе является перекос патрона, его утыкание. Задержка может быть вызвана из-за конструкции рампы подачи патрона, но часто она происходит и из-за конструкции магазина.

Еще одной особенностью пистолета является конструкция его магазина. В отличие практически от всех аналогов, как и в магазине СП Стечкина, у ГШ не происходит перестроения патронов в один ряд перед досыланием. Именно горловина ЛЦ) магазинов является в прямом смысле узким местом, источником потенциальных задержек у других моделей пистолетов с двухрядным размещением патронов.

Также серьезным преимуществом ГШ-18 является и магазин большой вместимости, обеспечивающий 18 и даже 19 выстрелов (при наличии патрона в патроннике и доснаряжении магазина), прежде чем потребуется его замена. Это больше, чем у подавляющего большинства современных боевых пистолетов (Ruger SR9 - 17+1; P95 - 15+1; SIG-Sauer SIG Pro SP 2022 - 15+1).

Несмотря на вместительный магазин, рукоятка пистолета удобно ложится в руку. Устройство ударно-спускового механизма позволило низко расположить ось канала ствола. В результате укорачивается плечо действия силы отдачи, уменьшается подброс оружия и при откате ствола частично компенсируется импульс отдачи. Близкое же расположение центра тяжести пистолета к оси канала ствола способствуют быстрому возвращению пистолета на линию прицеливания.

Все это облегчает управляемость оружием, позволяет удерживать ровную мушку на цели, что положительно сказывается на результатах при ведении скоростной стрельбы.

При стрельбе стандартными и мощными патронами почти нет никакой разницы в отдаче, выбросе гильзы и звуке выстрела, что также способствует комфортности при стрельбе.

Еще одна распространенная причина задержки при стр

ельбе - невыброс отстрелянной гильзы по причине срыва зуба выбрасывателя из канавки гильзы. В результате затвор досылает следующий патрон в патронник, занятый невыброшенной гильзой. Происходит утыкание патрона. Такой сюрприз уже стоил жизни многим.

Конструкторы предусмотрели и это. Была разработана необычная конструкция выбрасывателя, здесь вообще отсутствует такой, казалось бы, обязательный элемент, как пружина. При приходе затвора в крайнее переднее положение и полном запирании выбрасыватель принудительно снижается, входя зубом в проточку гильзы, и только в этом случае обеспечивается возможность прохода ударника вперед и накол капсюля. После выстрела ударник жестко фиксирует выбрасыватель в нижнем положении, исключая возможность самовыжима при повышенном усилии извлечения гильзы. Отражение стреляной гильзы производится в направлении «вверх-назад», что не создает помех при боевой работе группы при расположении коллег, как справа, так и слева. Тот же выбрасыватель сигнализирует о наличии патрона в патроннике.

Как уже было сказано выше, одной из основных причин, по которым пистолет Макарова перестал соответствовать современным требованиям к личному оружию, стало недостаточное пробивное действие применяемого в нем патрона. Созданный в КБП пистолет конструировался в комплексе с

патроном. Для поражения защищенных целей был разработан специальный 9х19 мм бронебойный патрон 7Н31, принятый на вооружение во все силовые структуры России, включая российскую армию.

Пуля этого патрона (со скоростью 535-570 м/сек) пробивает на расстоянии 15 м стальной лист толщиной 8 мм, обеспечивая возможность поражения противника, защищенного бронежилетом с жесткими бронеэлементами III категории. Пуля 9х19 мм (7Н31). Пробивает 8 мм стальную плиту на расстоянии 15 м.

На фото: пробивает бронированную пластину из термоустойчивого титанового сплава толщиной в 6,3 мм.

Одновременно из пистолета ГШ-18 можно вести огонь стандартными 9х19 мм патронами Parabellum любых производителей. "Всеядность” для боевого оружия очень важна.

Для примера. Закупило

МВД Франции 250 000 пистолетов Зиг-Зауэр 9х19 Пара (Zig-Sauer Pro). Это событие в прессе освещалось с большой рекламой и помпой. Получили первую партию, и при контрольной стрельбе 6 пистолетов (это цифра, которую мне сообщили) разорвались в руках у полицейских. "Покатили бочку” на чешскую фирму "Selier&Bellot” (Патроны этой фирмы состояли на вооружении МВД Франции. К этому моменту из 8 000 000 поставленных патронов оставалось всего 70000 шт., и до этого не было никаких проблем). Мол, патроны виноваты!

Что мешает плохому танцору?...

Фирма Зиг-Зауэр отозвала всю партию и срочно приняла меры к усилению ствола (за счет увеличения веса оружия), но МВД Франции все-таки, чтобы не рисковать, закупила патроны от немецкой фирмы MEN (Metallwerk Elisenhutte GmbH Nassau, Elisenhutte).

ГШ-18 в разобранном виде. 1. Затвор. 2. Ствол. 3. Личинка затвора. 4. Возвратная пружина с направляющим стержнем. 5. Боек и боевая пружина. 6. Спусковой механизм в сборе (спусковой крючок, тяга, шептало). 7. Фиксатор ствола. 8. Задержка затвора. 9. Магазин. 10. Рамка с защелкой магазина.

Разборка ГШ-1

8 осуществляется без использования инструмента очень быстро. Наряду с затвором, стволом и возвратным механизмом от пластиковой рамки легко отделяется сборка спусковой тяги, чем обеспечивается удобство обслуживания всех узлов оружия.

Общее количество при полной разборке - 17 деталей! Еще один рекорд. С практической точки зрения чем меньше деталей, чем проще - тем надежней.

Для сравнения: ПМ состоит из 30 деталей (в свое время считалось большим достижением).
Вальтер (Walther PP) - 42 детали
Беретта (Beretta 92) - 53 детали
Беретта (Beretta 92S) - 70 деталей
Беретта (Beretta 92F) - 62 детали
Браунинг (BDA380) - 54 детали
Браунинг (HP) - 49 деталей
Вальтер (Walther P 99) - 43 детали
Глок (Glok 17; 29) - 34 детали
Рюгер (Ruger P-85) - 50 деталей

Рюгер (Ruger P-89) - 56 детали
Sig-Sauer Pro SPC, (SP 2009/SP 2340) - 50 деталей
Хеклер&Кох (HK P2000) - 48 детали (HK USP-Standard) - 52 детали
Чешска Збройовка (CZ85) - 66 деталей

Это все ближайшие конкуренты ГШ-18. Достаточно примеров? ГШ-18 поставляется в индивидуальной упаковке. В комплект входят запасной магазин, приспособление для снаряжения магазина, шомпол.

На пистолете предусмотрена установка лазерного указателя и тактического фонаря.

Добротная, разработанная под патрон повышенной мощности простая конструкция с минимальным количеством деталей и жесткие стандарты испытаний позволяют рассчитывать на долгосрочную живучесть оружия.

ГШ-18 достойно продолжает традицию советского и российского оружия. Пистолет с прекрасным дизайном, хорошей отделкой, надежный и, естественно, работающий столь же безотказно, как легендарные АК и ПМ. Создана выдающаяся конструкция!

P.S. При первой демонстрации ГШ-18 на выставке ИВА (IWA’2003) в Нюрнберге пистолет привлек большое внимание самого "папы” ГЛОКа, и был им по достоинству высоко оценен.

Пистолету были посвящены похвальные статьи в зарубежных профессиональных оружейных журналах (CIBLES № 416, 2004, Франция).

Весной 2008 г. модель ГШ-18 была сертифицирована для экспорта.



Также видео про этот пистолет:



Ссылка, если не работает плеер.

ГШ-18 / Грязева-Шипунова. Характеристик, описание, фото, видео.

 Пистолет ГШ-18.

Подборка детальных фото с ГШ-18
Пистолет ГШ-18. Руководство по эксплуатации.

Пистолет ГШ-18-самозарядный российский пистолет под патрон 9х19 мм, созданный в конце 1990-ых годов в г. Туле АО «Конструкторским бюро приборостроения». ГШ-18 расшифровывается от имен фамилий ведущих конструкторов (Грязева Василия Петровича и Шипунова Аркадия Георгиевича), а число "18"-количество патронов в магазине. Для военный поставляется под индексом ГРАУ—6П54. За пистолет закрепляется имя "Гоша". Массовое производство пистолета налажено Тульском Оружейном Заводе-ТОЗ в 2001 году.
Пистолет принят на вооружение в 2000 году для органов МВД, в 2003 году был принят на вооружение Российской армии, как альтернативу пистолету Макарову. В 2005 году был включён в список наградного оружия РФ.

История создания

Тульское КБП подключилось к программе по созданию нового пистолета осенью 1998 года после завершения работы над пистолетом П-96. Новый пистолет разрабатывался под патрон 9х19 мм, который был принят на вооружение в 1993 году. В 1999 году КБ занимались подготовкой технической документацией и заводскими испытаниями. В январе 2000 году пистолет был представлен для государственных испытаний. После испытаний и доработок пистолет ГШ-18 приобрел завершенный облик. Во время испытаний большое внимание было уделено использованию патронов 7Н31 с бронебойным стержнем. Пистолет полностью отличался от конструкций других пистолетов, так как ГШ-18 использовалось поворотное запирание патрона в стволе с 20 (10+10) боевыми упорами. В конструкции пистолета применялся полиамид для отливки (пластмасса) корпуса пистолета.
Еще интересный момент в создании пистолета, что его проектировал дуэт Грязева и Шипунова, которые не имели опыта создания стрелкового оружия, до этого Грязев с Шипуновым занимались конструированием скорострельных 23-мм и 30-мм пушек для кораблей и самолётов. Конструкторам удалось создать уникальные автоматические пушки с нетрадиционными компоновками и техническими решениями, которые отличались надежностью и компактностью. Для примера, 30-мм пушка ГШ-301 весит всего 45кг-это в два раза меньше, чем у зарубежных конкурентов, при этом темп стрельбы тоже был выше.

Автоматика и конструкция

 Пистолет ГШ-18 в разборе

Конструкция пистолета ГШ-18 оказалась передовой и технологичной в производстве российского стрелкового оружия. Для производства пистолета впервые использован полиамид (пластмасса), сварка и штамповка. Стоимость пистолета оказывается высокой из-за малых заказов на производство.
Автоматика пистолета работает за счет отдачи короткого хода ствола с поворотным запиранием ствола. После выстрела затвор со стволом совершают коротких ход под действием пороховых газов пока боевые упоры сцеплены, который совершает откат ствола с затвором вместе за счет боевых упоров, одновременно с этим происходит поворот ствола с освобождением боевых упоров. Затворная рама продолжает дальнейшее движение с экстракцией гильзы и взведением УСМ. Возврат затвора в боевое положение с досыланием нового патрона из магазина обеспечивает возвратная пружина, находящаяся под стволом. Конструкция с поворотным запиранием ствола используется очень редко в оружейном мире.
Ударно-спусковой механизм-не имеет привычного курка, во время взвода затвора происходит сжатия боевой пружины бойка. Боевая пружина взводится до конца крючком во время нажатия с дальнейшим освобождением бойка для нанесения удара по капсюлю. На крючке имеется автоматический предохранитель, с нажатием на который пальцем во время стрельбы происходит разблокировка крючка для его взвода. Движение крючка происходит пара
ллельно затвору.
Ствол пистолета имеет шесть нарезов изготовленных холодной ковкой.Ресурс ствоал составляет 4000 выстрелов. Рамка пистолета изготовлен из полиамида со стальными вставками. Данное решение значительно уменьшило вес пистолета, так же снизило отдачу за счет поглощения энергию выстрела. Рамка пистолета предусматривает возможность установки лазерного прицела.
Затворная рама изготавливается штамповочным методом, внутри которого устанавливается ствол с боевыми упорами.
Безопасность пистолета ГШ-18 обеспечивают четыре предохранителя. Один в спусковом крючке, второй при неполном запирание ствола не позволяет нажат на спусковой крючок, третий блокирует шептало с бойком, пока не нажат спусковой крючок, четвертый-доведении шептала (бойка). Сочетание систем предохранителей обеспечивают безопасность пистолета в различных условиях эксплуатации. Пистолет успешно прошел дополнительные испытания, пистолет с боевым взводом ударника роняли на бетонный пол ударником с 1,5-метровой высоты.
Для прицеливания используется нерегулируемый целик с расположением УСМ и мушки регулируемой по горизонтали на затворе. Для использования в темное время суток возможна установка на целик и мушку светящихся капсул. Возможна установка лазерного прицела.
Для питания боеприпасами используется двухрядный пистолет (сужения патронов в один ряд не происходит). Сбоку магазина имеется щель для определения количества патронов, видно от 4 до 18 патронов, остальные 4 патрона видно в горловине магазина. Магазин имеет недостаток, о котором редко упоминают-мощная пружина. Для забивки всех 18 патронов необходима специальная насадка, которая одевается на магазин и в нее вставляется патрон, после чего магазин упирается в стол или стену для вдавливания патрона в магазин. Без данной насадки руками более 14-15 патронов сложно снарядить. Для извлечения магазина с левой стороны рукоятки имеется кнопка защелки магазина, кнопку можно перекинуть на правую сторону для удобства "левшами". После отстрела всех патронов в магазине происходит постановка завторной рамы на затворную задержку, что дает бойцу понять о изросходывание боеприпасов, плюс ускоряет процес перезарядки.

Пистолет ГШ-18 в руке

Боеприпасы

Для стрельбы из ГШ-18 используются патроны 9х19 мм Para российского и зарубежного производства. Особое внимание для стрельбы уделено использованию патронов 9х19 мм повышенной бронепробиваемости ПБП с победитовым сердечником, индекс ГРАУ-7Н21 с дульной энергией 800 Дж, что обеспечивает пробивание бронежилетов 2 и 3 класса защиты. С 15 метров пробивает стальной лист толщиной 8 мм. Прис стрельбе на 2 метров на дистанции 25 метров пули попадают в кург диаметров 40 мм.

Итоги

Пистолет ГШ-18 полностью оригинален по технической части, при создании пистолета нее использовались наработки и узлы ранее существовавших пистолетов. Впервые для изготовление отечественного оружия было использованы полимеры. Пистолет приобрел возможность использования бронебойных патронов. Мнения по эксплуатации пистолета отличаются, возможно это связано с тем, что пистолет оригинален и получился «сырым». Так дульный срез может загрязниться возле боевых упоров-фактов, подтверждающих отказ пистолета по этой причине нет. Под раздачу попал прицел и мушка, который установлены на УСМ и с появлением люфта может отрицательно повлиять на точность стрельбы. Трудность снаряжения 18 патронов.  Другие отмечают малый вес пистолета, удобство при стрельбе, не смотря на усиленные патроны-настрел в пару сотен патронов делает пистолет весьма удобным для стрельбы.

ТТХ пистолета Грязева-Шипунова ГШ-18
 Количество выстрелов  18
 Диаметр ствола  9x19 мм,  4 нареза
 Максимальная скорострельность  нет данных
 Боевая скорострельность  нет данных
 Эффективная дальность стрельбы  50 метров
 Прицельная дальность  50 метров
 Максимальна дальность стрельбы  нет данных
 Начальная скорость вылета  535-570 м/с
 Мощность  нет данных
 Автоматика  короткий ход ствола с осевым запиранием патрона
 Вес  0,5 кг без магазина с патронами
 Размеры  183 мм длина, 33,5 мм ширина, 135,5 мм высота

Пистолет ГШ-18 в разрезе

Пистолет ГШ-18 в разрезе

ГШ-18 - Забытое оружие

Мы узнали (спасибо, Денни), что Аркадий Шипунов скончался на прошлой неделе. Он начал работать в Тульском арсенале в 1950 году, а с 1962 по 2006 год был главным конструктором его инструментального бюро - довольно долгое время правления! Он был потрясающим изобретателем, чья работа была в основном связана с крупными пулеметами и ракетными системами, но он также был одним из разработчиков пистолета ГШ-18 (Грязев-Шипунов), разработанного Тулой в конце 1990-х годов.

Российский пистолет ГШ-18

GSh-18 - одно из недавних дополнений к небольшому братству пистолетов с вращающимся стволом (см. Также: Roth-Steyr 1907, Obregon, CZ-24, Boberg XR9 и другие).У нас не было возможности справиться с этим самим, но дизайн довольно интересный. В то время как большинство пистолетов с вращающимся стволом используют два или три наконечника, в ГШ-18 используется не менее десяти, расположенных одинаково вокруг ствола. Это дает стволу дугу поворота всего 18 градусов и дает очень сильную блокировку с такой большой площадью поверхности выступа.

Запорные гайки ГШ-18

Подробная информация о механизме немного схематична, но мы подозреваем, что скошенный набор выступов непосредственно за стволом предназначен для защиты скольжения от грязи и грязи, попадающих и загрязняющих запорные выступы.Несмотря на кажущуюся уязвимость к попаданию грязи, пистолет, похоже, прошел российские военные испытания с летающими красками. ГШ-18 на бумаге - отличный пистолет:

  • Хорошие 3-точечные прицелы (опционально с ночными прицелами)
  • Хорошая ось с низким отверстием
  • Полимерная рама (для общего веса всего 16,5 унций без нагрузки)
  • Реверсивный выпуск магнита для левшей
  • Безопасность на триггере для простой переноски с грузом
  • Эжектор удваивается как индикатор загрузки камеры
  • 18 + 1 емкость 9мм картриджей

Кроме того, магазин ГШ-18 имеет конструкцию с двойной подачей, что означает, что картриджи подаются попеременно с левой и правой сторон, вместо того, чтобы быть вытесненными в единый центральный столб в верхней части магазина (APS Стечкина также используются двойные журналы).Эта система двойной подачи давно признана превосходной в пистолетах-пулеметах, так как она снижает давление пружины на патроны, обеспечивая более надежную подачу и более легкую загрузку магазинов.

Журнал ГШ-18 - обратите внимание на широко расположенные губки подачи, позволяющие попеременную подачу из правой и левой колонн картриджей

Единственное, что нас беспокоит по поводу дизайна - и опять же, это без фактического решения - это довольно сложная разборка. Дизайн выглядит великолепно снаружи, но в нем есть много независимых деталей, которые должны выйти на базовый тейкдаун.Большинство других современных пистолетов имеют красивую модульную конструкцию, в которой скользящий элемент представляет собой единое целое без суеты, но для GSh-18 необходимо удалить несколько последовательных частей. Соединительные штифты, невыпадающие пружины ... это просто не очень элегантно:

,

Аркадий Шипунов и пистолет ГШ-18 - забытое оружие

Мы узнали (спасибо Денни), что Аркадий Шипунов скончался на прошлой неделе. Он начал работать в Тульском арсенале в 1950 году, а с 1962 по 2006 год был главным конструктором его инструментального бюро - довольно долгое время правления! Он был потрясающим изобретателем, чья работа была в основном связана с крупными пулеметами и ракетными системами, но он также был одним из разработчиков пистолета ГШ-18 (Грязев-Шипунов), разработанного Тулой в конце 1990-х годов.

Российский пистолет ГШ-18

GSh-18 - одно из недавних дополнений к небольшому братству пистолетов с вращающимся стволом (см. Также: Roth-Steyr 1907, Obregon, CZ-24, Boberg XR9 и другие).У нас не было возможности справиться с этим самим, но дизайн довольно интересный. В то время как большинство пистолетов с вращающимся стволом используют два или три наконечника, в ГШ-18 используется не менее десяти, расположенных одинаково вокруг ствола. Это дает стволу дугу поворота всего 18 градусов и дает очень сильную блокировку с такой большой площадью поверхности выступа.

Запорные гайки ГШ-18

Подробная информация о механизме немного схематична, но мы подозреваем, что скошенный набор выступов непосредственно за стволом предназначен для защиты скольжения от грязи и грязи, попадающих и загрязняющих запорные выступы.Несмотря на кажущуюся уязвимость к попаданию грязи, пистолет, похоже, прошел российские военные испытания с летающими красками. ГШ-18 на бумаге - отличный пистолет:

  • Хорошие 3-точечные прицелы (опционально с ночными прицелами)
  • Хорошая ось с низким отверстием
  • Полимерная рама (для общего веса всего 16,5 унций без нагрузки)
  • Реверсивный выпуск магнита для левшей
  • Безопасность на триггере для простой переноски с грузом
  • Эжектор удваивается как индикатор загрузки камеры
  • 18 + 1 емкость 9мм картриджей

Кроме того, магазин ГШ-18 имеет конструкцию с двойной подачей, что означает, что картриджи подаются попеременно с левой и правой сторон, вместо того, чтобы быть вытесненными в единый центральный столб в верхней части магазина (APS Стечкина также используются двойные журналы).Эта система двойной подачи давно признана превосходной в пистолетах-пулеметах, так как она снижает давление пружины на патроны, обеспечивая более надежную подачу и более легкую загрузку магазинов.

Журнал ГШ-18 - обратите внимание на широко расположенные губки подачи, позволяющие попеременную подачу из правой и левой колонн картриджей

Единственное, что нас беспокоит по поводу дизайна - и опять же, это без фактического решения - это довольно сложная разборка. Дизайн выглядит великолепно снаружи, но в нем есть много независимых деталей, которые должны выйти на базовый тейкдаун.Большинство других современных пистолетов имеют красивую модульную конструкцию, в которой скользящий элемент представляет собой единое целое без суеты, но для GSh-18 необходимо удалить несколько последовательных частей. Соединительные штифты, невыпадающие пружины ... это просто не очень элегантно:

ГШ-18 разобрали

Вы можете посмотреть рекламный видеоролик о ГШ-18 производства Тулы (там, где были спроектированы пушки):

Теперь есть еще один элемент в GSh-18, о котором нам нужно поговорить, и это его боеприпасы.Очевидно, одним из критериев проектирования для военной службы была способность проникновения брони, и GSh-18 был разработан вокруг определенного патрона AP 9x19 мм, обозначенного 7N31. Он работает при более высоком давлении, чем стандартный 9-миллиметровый шар (примерно + P + давление, хотя в промо-материале Tula вы бы поверили, что он выше), и бросает легкий снаряд с довольно высокой скоростью. В частности, ядро ​​из закаленной стали с 65 зернами со скоростью 1970 к / с, которое пробьет мягкую броню NIJ уровня III или 8 мм из мягкой стали с близкого расстояния.В сегодняшнем мире все более стандартного использования хороших доспехов боевыми войсками это кажется разумным требованием к оружию - хотя мы действительно задаемся вопросом, сколько боевых войск будет носить мягкую броню, а не или винтовочные пластины или нет брони. Однако корпус 7N31 внешне идентичен стандартному 9 × 19, поэтому пистолет можно использовать и со стандартными боеприпасами.

Российский картридж 7N31 (изображение с форумов IAA)

Вы можете увидеть несколько фотографий ГШ-18 ниже или скачать весь набор в высоком разрешении в виде zip-архива:

[nggallery id = 191]

,

КБП приборостроительное бюро - ГШ-18

Картридж ......................

9x19 мм с бронебойной пулей
, обозначение
7N31;
9x19 мм Парабеллум
(Люгер)

Журнал
вместимость.........................

18-й.
Вес с
магазином
без патронов ....................

0,59 кг

Размеры ................. 184х34х136 мм
  • Максимальная пожарная доступность

обеспечивается возможным переносом пистолета с патроном в камеру и автоматической безопасностью.Пистолет постоянно готов к немедленной стрельбе и абсолютно безопасен в обращении. Спусковой крючок и ударник отключаются автоматическими мерами безопасности, и главная пружина взводится непосредственно перед тем, как выстрелить при нажатии на курок.

    • Чрезвычайно легкий вес и большая емкость боеприпасов

Обеспечить легкое постоянное ношение.Журнал из 18 патронов выгоден стрелку в боевых условиях, в скорострельном стрельбе и маневрировании в ближнем бою.

ГШ-18 может стрелять из бронебойных патронов 9х19 мм и 7Н31.
  • 9x19 мм круглый с бронебойной пулей, обозначение 7N31

пробило 8мм стальную пластину на расстоянии 10м Пробитая броня из 6-мм титанового сплава на расстоянии 10м
предназначен для уничтожения бронированных целей.Патронная пуля 7N31 пробивает 8-миллиметровую стальную пластину на расстоянии 10 метров, что позволяет победить врага, защищенного бронежилетом, с помощью твердых пластин.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
