Грузовик урал военный – Урал-4320: технические характеристики

Легендарный военный грузовик УРАЛ 4320 – 01/43202 -1 СССР

Тридцать лет назад (1988), известные Советские грузовики Урал 4320 – 01 и Урал 43202 — 01, выпускались Уральским автомобильным заводом. Обе автомодели, представляли собой модифицированные вариации грузового транспорта — 4320 и 43202, чей выпуск начался еще с 1977 года.

Внешний облик.

Снаружи, 4320 -01, обладал металлической платформой, созданная в канонах военной автоиндустрии:

— откидывающийся борт с задней части

— дополнительные откидывающиеся борта с боку

— съемные дуги и тенты

— дополнительные решетчатые борта спереди.

— лебедка впереди.

Версия – 43202 – 01,  была построена на деревянной платформе, с откидывающимися бортами сбоку и сзади. Обладала надставными бортами по бокам и спереди, также они были съемные. Предусматривалась и постановка дуг и тента.

Кабина, рассчитана на троих, хотя человеку посередине, будет немного сложно сидеть между водителем и боковым пассажиром. Кабину, оснащали термо и звукоизоляцией, которые располагались сзади двигателя.

Главными отличительными чертами всего семейства Урал, — это высокая проходимость. Неоспоримые «навыки», ездить, что называется без дорог. Этому способствовало и наличие мощной силовой установки, и специализированной структурой ведущих осей. Грузовики родом из Миасса, могли эксплуатироваться при температурах от минус пятидесяти до плюс пятьдесят. Также, продукция Уральского автомобильного завода, обладала чудовищной ремонтопригодностью. Что также, являлось и основным аргументом выделять данные грузовики из всех отечественных автомобилей грузового сегмента.

Модернизация.

В начале двухтысячных, на основе корпуса кабины серийных «уральцев», была проведена доработка, в частности касающаяся уровня комфорта с увеличением емкости кабины. Теперь ее удлинили на шестьсот миллиметров, добавив функцию раскладывания пассажирских седалищ, которых намерено, сдвинули назад, по соотношению водительского, что позволило создать пространство для отдыха и места для вещей. Таким образом, грузовик мог отправляться и на дальний рейс.

К 2002 году, предприятие Урал, приступил к серийному производству автомоделей Урал – 4320 -40, Урал – 4320 – 41, а также модифицированную формулу колес 6*6 с силовым агрегатом ЯМЗ – 236НЕ 2, который отвечал всем экологическим нормативам Евро II.

Конструкторам Урал, стоит дать должное, они смогли сохранить монтажные и разделительные габариты шасси, основные характеристики, которые были «генетическим» наследием моделям из линейки Урал. По экономичности двигателя, удалось снизить и расход на восемь процентов.

Более того, производитель начал выпуска модели автомобилей с системой АБС на тормозах, к примеру, модификации, транспортирующие горючие и вахтовые автобусы. Вся остальная модельная линейка, имела первоначальное предназначение в суровых местных реалиях и бездорожья, к ней АБС полагался на усмотрение заказчика. А для того чтобы, увеличить внедорожные способности грузовиков, на значительно затрудненных местностях, производитель создал новый тип мостов с блокировкой на межосевом дифференциале.

ussrvopros.ru

Технические характеристики Урал 4320, габариты, мощность двигателя

Технические характеристики УРАЛ 4320 – грузовика, производящегося на предприятии в Миассе. Главным образом, она применяется в армейской сфере, но часто задействуется в других областях: коммунальных, строительных, коммерческих. Нередко стараются применять эту машину в лесных хозяйствах и горнодобывающей деятельности. Здесь автомобиль является отличным помощником за счёт своей сильной проходимости и способности перевозить тяжеленный груз.

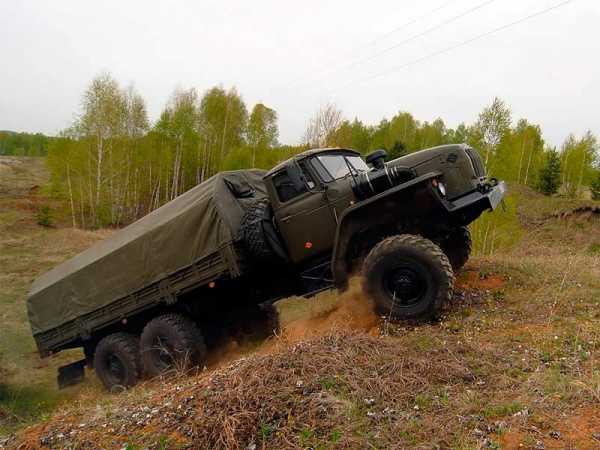

У Урала 4320 есть одно ключевое преимущество над своими аналогами – конкурентами: в нём задействована колёсная схема 6 х 6. Благодаря чему автомобиль обладает мощнейшей проходимостью. Полноприводная версия легко справляется с большими ямами, сложными подъёмами, заболоченными зонами и канавами.
Особенно эта машина полезна во время снежных заносов и весенней «каши».

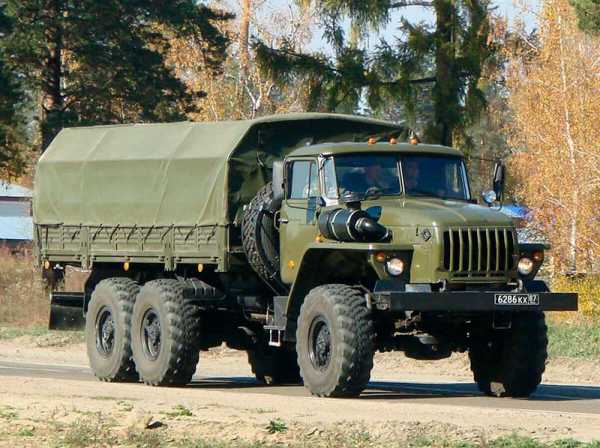

Военный Урал 4320

Исторические сводки и назначение

1977 год считается годом первого выпуска машин Урал 4320, технические характеристики, схемы которого особо не изменились и по сей день. Их производство осуществляется и сейчас. В современное поколение устанавливают дизельные силовики ЯМЗ. Они отличаются по мощности, но все соответствуют экологическому критерию «Евро-4».

Изначально в автомобиль монтировали бензиновый силовик. Аппарат был довольно прожорливым: на 100 км тратилось примерно 40-48 л. горючего. И в 1978 году появились дизельные аппараты. Хотя в первое время модели, оснащённые ими, выходили очень скромным тиражом. Но постепенно предприятие наладило массовый монтаж таких агрегатов на своё детище.

Конструкция автомобиля базировалась на несущей раме. Она гарантировала машине высочайшую прочность. А внушительная проходимость у модели появилась благодаря полноприводной системе, шинам с одним скатам и коротким свесам.

В 1986 состоялось первое обновление этого грузовика. Реформы мало коснулись его внешнего облика. Особых изменений не произошло и в моторной гамме, объем двигателя Урал 4320 остался прежний. Главным силовиком оставили аппарат КамАЗ-740. Он сохранял своё главенство до 1993 года. После пожара на предприятии поставки этого двигателя завершились. Ему на замену пришли изделия от Ярославского концерна. Это моторы: ЯМЗ-238 и ЯМЗ-236.

Первые модели, оснащённые ЯМЗ-238, характеризовались длинным отделением для силовика. А вариации с ЯМЗ-236 не изменили своих прежних форм. Но примерно с 2004-05-х годов уже все модели обзавелись удлинённым отделом для мотора.

В середине 90-х машины Урал 4320 обзавелись новым бампером, на котором есть еще и фары. К крыльям в бывшую позицию фар монтировали пластиковые заглушки.

А выпуск версий с бампером поуже ещё продолжался лишь для надобностей армии. С 1996 года предприятие начало выпускать облегчённые модификации на двух осях.

Модернизация

Очередная модернизация грузовика состоялась в 2009 году. Урал обзавёлся преображённой кабиной. Впереди неё была устроена стеклопластиковая обшивка. Формы машины получились более обтекаемыми. На каких-то версиях произошла замена стандартной решётки радиатора. У классической решётки были вертикальные линии, а у её замены — горизонтальные.

На какие-то модели начали ставить бескапотную кабину «Iveco «P»». Её отличие от прежней кабины – наличие оперения округлой формы. Предыдущие силовики заменили серьёзными дизельными изделиями ЯМЗ-536 и ЯМЗ-6565, отвечающими нормативам «Евро-4».

С 2014 произошло преобразование Урал 4320 тягач в группу Урал-М. Многие показатели машины сохранились.

А через год автомобиль вновь модернизировали. Результатом реформы стала серия «Урал Некст». Её особенности:

•  новаторская кабина,
•  отделка из пластика моторного отсека,
•  модернизированные узлы.

Урал 4320

Существующие комплектации Урал 4320

У данной машины имеются следующие модификации:

1.  Базовая. Стандартная кабина, металлическая. Грузовой потенциал: 7-9 тонн.
2.  4320-19. Устроено длинное шасси. Грузовой потенциал – 12 тонн.
3.  Урал 4320 30. У шасси усилена подвеска спереди.
4.  43204. У шасси развита грузоподъёмность.
5.  44202. Модель является седельным тягачом.
6.  43206. Применено шасси со схемой колёс 4 х 4.

Технические сводки

Физические параметры машины (размеры Урал 4320):

1.  Длина кузова Урал 4320 – 736, 6 см.
2.  Ширина Урала – 250 см.
3.  Высота – 287 см.
4.  Колёсная основа – 352,5 см.
5.  Колея спереди – 200 см.
6.  Колея сзади – 200 см.
7.  Параметр клиренса – 40 см.
8.  Наименьший радиус при повороте – 1140 см.
9.  Снаряжённый вес УРАЛ 4320 – 8050 кг.
10.  Масса УРАЛ 4320 полностью– 15205 кг. Вот сколько весит машина Урал в рабочем состоянии.

Под габаритные размеры Урал 4320 помещаемый груз не должен по массе превышать 6855 кг. Вес прицепа, направляемого на буксир, доходит до 11500 кг. На ось спереди распределяемое давление таково: 4550 кг, на ось сзади – 3500 кг. Число сидений для пассажирских перевозок варьируется от 27 до 34. Сколько весит Урал 4320 теперь понятно, разберемся со скоростными показателями.

Наивысшая скорость, развиваемая моделью – 85 км/ч. Средние траты горючего при динамике 60 км/ч составляет 35-42 л. На более тихом ходе – 40 км/ч расход топлива УРАЛ 4320 по техническим характеристикам от 31 до 36 л.

В конструкции автомобиля имеется основной и резервный топливный баки. Объём топливного бака УРАЛ 4320 (первого) – 300 л., объем бака Урал (второго) – 60 л. Второй устроен в некоторых моделях. Машина справляется с подъёмом, параметр которого не более 58%.

Силовой аппарат

В последние модификации Урал 43 20 ставят несколько версий V-подобных дизельных силовиков, создаваемых на Ярославском предприятии. Наиболее распространёнными стали такие модели (тех. характеристики Урал 4320):

1.  ЯМ3-236НЕ2. Функциональный объём – 11,15 л. Мощность двигателя Урал 4320 – 230 л.с. Показалель крутящего момента – 882 Нм. Цилиндров ровно 6.
2.  ЯМ3-236БЕ. Объём – аналогичный. Мощь – 250 л.с. Показатель крутящего момента – 1078 Нм. Число цилиндров – такое же.
3.  ЯМ3-238. Объём – 14,86 л. Мощь – 240 л.с. Показатель крутящего момента – 882 Нм. Цилиндров – 8.

Эти аппараты охлаждались с помощью жидкости. Питание они получали благодаря ТНВД.

По желанию заказчика специалисты могут поставить аппарат ЯМЗ-7601. Его мощь составляет 300 л.с.

Урал 4320

Особенности устройства

Технические характеристики машины УРАЛ 4320, точнее ее особенности следующие:

Автомобиль базируется на несущей клепаной раме. Материал её изготовления – сталь высочайшей прочности. Рама характеризуется мощной жесткостью. В конструкции имеются короткие свесы. Они устроены сзади и спереди. Благодаря чему развивается проходимость машины.

Технические характеристики Урал 4320 30, его особенности:

Платформа для транспортирования пассажиров создана из металла. В ней устроены кресла по бокам и борт сзади. Сиденья могут подниматься, а борт – открываться. На кузов можно устанавливать тент, дуги и борты по обеим сторонам.

В некоторых модификациях устроена деревянная платформа. У модели могут быть цельные, либо решётчатые борта. Конструкция подразумевает переднее позиционирование мотора. Для доступа к нему капот нужно открыть вверх. По боковым сторонам сосредоточены крылья плоской формы. Они имеют большую ширину и защищают кабину от проникновения инородных предметов и различной грязи в процессе движения.

Технические характеристики Урал 4310:

Колёсная схема грузовой машины – 6 х 6. На автомобиль ставят колёса с одним скатом. Их камеры могут наполняться по методу авторегулировки. Воздух поступает на три моста. Оптимальный вид резины для данной модели: 14.00-20 ОИ-25.

У машины есть подвеска спереди. Её поддерживают рессоры. Не обошлось и без амортизаторов двойной направленности. Сзади сосредоточена ещё одна зависимая подвеска. Её поддерживают устройства на реактивных штангах. Каждый мост в машине являются ведущими. Позиция регулируемых колёс — мост спереди.

В комплектацию машины входит сцепление фрикционного типа. В нём есть привод, который оснащён пневматическим усиливающим прибором.

Раздаточная коробка механическая. Число ступеней – 2. У неё есть постоянной присоединённый привод, выходящий на мост спереди.

Трансмиссия машины абсолютно синхронизирована. Коробка передач – пятискоростная. Метод переключения – механический.

Тормозная технология включает в себя основную и дополнительную системы. У первой устроено два контура, у второй – один. Ещё имеется вспомогательная технология. В неё поставлена пневматика от выхлопного механизма.

Разновидность стояночно

traktoramira.ru

«Урал-4320» первого поколения (1972/1977 – 1993 гг.). Автомобили Советской Армии 1946-1991

Работы по перспективным трехосным дизельным армейским грузовикам конструкторы УралАЗа проводили с середины 1960-х годов, приняв за основу шасси серийного автомобиля «Урал-375Д», на котором испытывались как собственные опытные силовые агрегаты, так и экспериментальные дизели и трансмиссии Ярославского моторного завода. В конце 1960-х на заводе был создан собственный дизель «Урал-640», но в период разработки новых силовых агрегатов для камских грузовиков организовать его серийное изготовление не удалось. Первый образец будущего дизельного автомобиля Э4320 был построен в 1972 году и снабжался новым ярославским двигателем ЯМЗ-740 – прототипом будущего силового агрегата КамАЗ-740. Весной следующего года завод собрал второй грузовик и два седельных тягача, а еще через год появилась вторая партия из четырех машин. В феврале 1975 года они успешно завершили государственные испытания и в 1978 году были приняты на вооружение. Еще осенью 1975 года им присвоили Знак качества. Серийный выпуск нового автомобиля «Урал-4320» начался в декабре 1977 года и продолжался до 1986 года, а затем в варианте 4320-01 он выпускался до 1993 года. Максимум производства был достигнут в 1990 году, в котором собрали 31,5 тыс. машин серии 4320.

Один из первых прототипов армейского бортового автомобиля «Урал-4320». 1974 год.

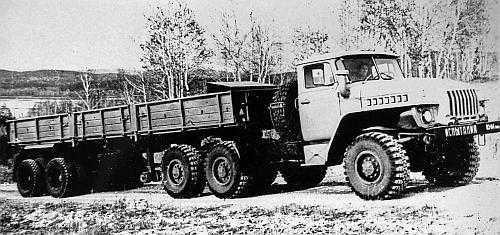

Серийный 5-тонный грузовой автомобиль «Урал-4320» с 210-сильным дизелем КамАЗ-740. 1977 год.

Новый базовый армейский 5-тонный бортовой грузовик «Урал-4320» (6×6) встал во главе первого доперестроечного поколения дизельных автомобилей высокой проходимости, которое было максимально унифицировано с грузовиком «Урал-375Д» и унаследовало от них общую конструкцию шасси, все военные функции и профессии. Внешне новый «Урал» отличался измененной решеткой радиатора с широкими вертикальными прорезями и формой крыльев. Вместо бензинового силового агрегата на нем монтировался экономичный четырехтактный дизельный двигатель КамАЗ-740.10, V8 (10,85 л, 210 л.с. при 2600 об/мин), который устанавливался и на всем первом поколении народнохозяйственных и военных машин Камского автозавода. По сравнению с прежним карбюраторным мотором ЗИЛ-375 при уменьшенной на 19% оборотности его мощность возросла сразу на 30 л.с., а крутящий момент – на 14%. Новый автомобиль стал на 220 – 240 кг тяжелее, причем почти вся дополнительная нагрузка ложилась на передние колеса. «Урал-4320» получил 5-ступенчатую коробку передач КамАЗ, раздельный привод колесных тормозов, моторный тормоз-замедлитель и две аккумуляторные батареи. В отличие от базовой машины 375-й серии были изменены передаточные отношения в трансмиссии, модернизированы системы электрооборудования, питания, охлаждения и выпуска отработавших газов, все основные агрегаты герметизированы, а 12-вольтовое электрооборудование заменила экранированная 24-вольтовая система. С установкой нового силового агрегата пришлось усилить элементы рамы (в ней появилась трубчатая поперечина), мостов, подвесок и механического привода двухдискового сцепления. Более удобная кабина снабжалась сиденьем водителя с тремя регулировками (по высоте, длине и наклону спинки), новой панелью приборов и более эффективным отопителем. При этом на модели 4320 сохранились барабанные тормоза, система регулирования давления воздуха в шинах размером 14,00 – 20, гидроусилитель рулевого механизма и цельнометаллическая грузовая платформа с тентом, надколесными нишами и продольными скамьями для перевозки 27 – 30 человек. Вместимость основного топливного бака составила 210 л, дополнительного – 60 л, а тяговое усилие лебедки с 65-метровым тросом возросло до 9 тс. При увеличении снаряженной массы самого тяжелого базового варианта с лебедкой до 8440 кг полная масса возросла до 13 665 кг. Автомобиль обладал идентичными способностями по проходимости, но мог буксировать прицеп полной массой до 11,5 т. Его максимальная скорость возросла до 85 км/ч, контрольный расход топлива снизился до 27 л на 100 км, а благодаря герметизации основных агрегатов величина преодолеваемого брода возросла до 1,5 – 1,7 м. Запас хода в разных условиях эксплуатации составлял 850 – 1000 км. Выпускавшийся с 1986 года второй базовый вариант 4320-01 снабжался прежними модернизированными и новыми агрегатами (карданные валы, рулевое управление и др.), а также приподнятой на 120 мм бортовой платформой с ровным полом без внутренних колесных ниш под продольными скамьями кузова. В 1970 – 1980-е годы до 60% общих объемов выпуска автомобилей серии 4320 поступало в Вооруженные Силы СССР. Последний крупный зарубежный заказ был выполнен в 1991 году на поставку партии грузовиков 4320-01 в международные силы ООН.

Доработанный «Урал-4320-01» с рядом новых узлов и ровным полом грузовой платформы. 1986 год.

Конец успешной карьере автомобиля «Урал-4320» первого поколения наступил весной 1993 года, когда пожар уничтожил моторное отделение Камского автозавода, что привело к прекращению поставок дизелей КамАЗ-740. Замена им нашлась на Ярославском моторном заводе, который стал поставлять на УралАЗ свои 180-сильные дизельные двигатели ЯМЗ-236М2. В результате в том же 1993 году появился новый грузовик «Урал-4320-10», возглавивший второе поколение машин серии 4320 и ставший основой нового армейского семейства «Мотовоз», которое поступало уже в Вооруженные Силы Российской Федерации.

Поделитесь на страничке

Следующая глава >

tech.wikireading.ru

Военные варианты «Урал-4320». Автомобили Советской Армии 1946-1991

Военные варианты «Урал-4320»

С переходом Советской Армии с грузовика «Урал-375Д» на более совершенный дизельный автомобиль «Урал-4320» практически все прежние модификации бензиновой машины получили дальнейшее развитие и так же широко применялись во всех видах Советских Вооруженных Сил и союзных стран. Базовыми являлись многоцелевые бортовые грузовики 4320 и 4320-01 с кабиной с наблюдательным люком в крыше и тентованным кузовом, служившие для доставки личного состава и грузов, буксировки артиллерийских систем и установки ряда надстроек, оборудования и вооружения. Параллельно выпускалось специальное шасси 43203 (43203-01) с полезной нагрузкой 5,4 т для монтажа кузовов-фургонов и военного оборудования без механического привода рабочих органов. В ноябре 1983 года в новом заводском корпусе УралАЗа началось изготовление 7-тонного сельскохозяйственного самосвала «Урал-5557» полной массой 16,5 т, выполненного на усиленном шасси 4320. Автомобиль имел измененные передаточные отношения главных передач, также снабжался системой регулирования давления воздуха и внешне отличался расширенными шинами размером 1200×500-508. В вооруженных силах такое шасси повышенной прочности предполагалось использовать под монтаж более тяжелых армейских надстроек, автокранов, противопожарного и инженерного оборудования, но в советские времена большого распространения оно не успело получить. С 1979 года выпускался 7-тонный народнохозяйственный грузовик 43202, сменивший прежние модели 375Н и 377. Он снабжался деревянной грузовой платформой с высокими откидными бортами, расширенными шинами и одним топливным баком на 290 л, но системы подкачки и экранированного электрооборудования не имел. В вооруженных силах автомобиль применялся на транспортных операциях для доставки по дорогам общего пользования воинских грузов и личного состава.

Седельный тягач «Урал-44202-01» с допустимой нагрузкой 7,5 т и полуприцепом ОдАЗ-9370. 1988 год.

Параллельно с освоением грузовика 4320 на Уральском заводе разрабатывали седельный тягач 4420 с допустимой нагрузкой на сцепное устройство 5,5 т по всем видам дорог, служивший для буксировки армейских полуприцепов массой до 15,2 т. Первые два образца были построены в марте 1973 года и испытывались до начала 1974 года, а затем поступили в серийное производство. На шасси 4320-01 предлагался тягач 4420-01, работавший в сцепе с полуприцепами ОдАЗ-935 и ОдАЗ-9370 в составе автопоездов полной массой до 23,3 т, развивавших максимальную скорость 72 км/ч. Тягачи снабжались двумя топливными баками и имели отвод для привода тормозов полуприцепов. Вариант двойного назначения 44202-01 на шасси 43202 отличался одним топливным баком и допустимой нагрузкой на седло 7,5 т, что привело к увеличению полной массы автопоездов до 26,1 т, на которых доставляли тяжелое радиотехническое и инженерное оборудование.

Начавшиеся в конце 1970-х годов боевые действия в Афганистане и последовавшие за ними локальные военные конфликты привели к необходимости создания надежной броневой защиты основных агрегатов обычных серийных автомобилей и военнослужащих от воздействия легкого огнестрельного оружия. Так грузовики «Урал-4320» стали первой базой для установки различных пробных систем бронирования жизненно важных узлов автомобиля, кабины и кузова разных конструкций и степеней защиты. Первые простые системы защиты собирали непосредственно на местах военных действий, но с начала 1980-х годов по заказу Министерства обороны к разработке локального бронирования подключились Уральский автозавод, 21 НИИИ и ряд местных военных заводов. Обычно такие системы состояли из навесных бронелистов толщиной до 5 мм, которые защищали от поражения моторный отсек, радиатор и топливный бак, а на кабину навешивали лобовую и боковую броню со смотровыми щелями.

Поделитесь на страничке

Следующая глава >

tech.wikireading.ru

Военный грузовик «УРАЛ»: «За» и «Против»!

Опубликовано в Воентернете

Военный грузовик «Урал» — хорош он или плох? Никак не могу докопаться до истины! То есть, точного, объективного ответа никто не может дать. Заметьте, объективного. Потому что уже пробовал, стоит спросить кого об этом, тут же начинается глубокий… галдеж в интернете, переходящий на взаимные оскорбления. Люди начинают собачиться, а истина ускользает.

В прошлом, по-моему, году, прошел слух, что Минобороны решило обновить парк грузовиков и по этому поводу представители военного ведомства организовали негласное состязание, дескать, кто лучше — «Камаз» или «Урал». По отзывам водителей-тестовиков, привлеченных из полиции, из армии, из МЧС и еще там из чего-то, «Камазы» показали себя хорошо, но «Уралы» все-таки лучше. Чем лучше-то, елки? Кто-нибудь расскажет? Какие болезни всплывают у того же «Урала» в процессе эксплуатации, насколько он надежен, если за ним следить? А если не следить? Недавно, на выставке вооружений в Н.Тагиле я разговаривал с представителем Миасского автозавода, так он сказал, что все мои данные о ненадежности и ломучести нового (подчеркиваю — нового, только сошедшего с конвейера) «Урала» — наветы недоброжелателей. А «камазисты», разумеется, хвалили свою технику, недвусмысленно намекая на хреновое качество сборки «Урала». Еще бы, каждая собака свою конуру хвалит, тем более, когда в перспективе маячат государственные вливания в ту самую конуру. И не понятно, кому верить? Кто-то говорит, что «Камаз» более комфортный, но вместе с тем и более шоссейный автомобиль, а «Урал» хоть и подрывает здоровье позвоночника, но более надежен и проходим, кто говорит… Да мало ли что и кто говорит. Мне нужна конкретика.

Не так давно мы с командиром танка Рошкой ездили на тамбовский полигон местного спецназа, так я едва удержался, чтобы не прыгнуть за руль дивизионного «Урала». Прямо зависть брала к водителям. Зря не прыгнул. Ну, так что?
