Граната РГД-33. Обзор, фото, характеристики.
Обзор учебной гранаты Раффе
Фото: Связка гранат РГД-33. Подборка-1
Фото: Солдаты с гранатой РГД-33. Подборка-2
Фото: Детальные фото РГД-33. Подборка-3
История появление гранты РГД-33 началась в 1925 году благодаря военному инженеру Михаилу Григорьевичу Дьяконову, которому было поручено задания по модернизации ручной гранаты Рдутловского, которая была на вооружении с 1914 года. Отсюда и название РГД-33 (Ручная Граната Дьяконова образца 1933 года-на вооружение имеет индекс ГАУ 57-Г-712). В 1929 году Дьяконов закончил создание гранаты РГ-1914/30. На этом Дьяконов не закончил работу и представил в 1933 законченный вариант своей гранаты. Граната состояла из корпуса с детонатором и ручки с ударным механизмом. В корпусе детонатора находилась взрывчатка и металлическая лента с насечкой в четыре слоя для увеличения мелких осколков. Вес гаранты составляет 500 грамм без осколочной рубашки, 140 грамм примерно приходился на взрывчатое вещество тротил, синалом «АК», или сульфинтротилом. Производство граната было наложено по всему советскому союзу. Производство гранаты было прекращено в 1945 году (по некоторым данным еще в 1941 году в 1942 все запасы были израсходованы). Осколочные рубашки встречались весом в 125 и 250 грамм.
Ручная противопехотная граната РГД-33 могла использоваться, как наступательная граната, когда осколки от гранаты на открытом пространстве не причиняли вред бросающему. А так же гранату можно было использовать в качестве оборонительной, когда создавалось большое количество осколков с дальним разлетом, для этого на гранату одевали металлическую рубашку из осколков (125 грамм и 250 грамм могла весить рубашка). Далее в наставлениях по гранатам в 1938 были предложения использовать связку из 4-6 гранат РГД-33 против танков и оборонительных сооружений. Для меня как автора данной статья сразу возникает непонимание, как связку гранат весом 2-3 кг можно было кинуть метров на 10 даже, плюс рассчитать так, что запал взорвется в тот момент (через 3-4 секунды), когда танк будет проезжать вплотную-рядом, так же бросок мог значительно затруднен при том, что бросок мог быть из лежащего положения, да и взрыв 500 грамм тротила навряд ли причинит вред танку. Даже фугасные противотанковые-ударные гранаты РПГ-41 с 1 кг тротила не справлялись с такой задачей. Эффективность использования «коктейля Молотова» на этом фоне был более предпочтительна, так как имела больше шансов сжечь бронетехнику, да и дальность броска на порядок выше. Ниже фото из фильма «28 Панфиловцев»-тут видна ошибка режиссеров, так как достаточно одной рукоятки для всех гранат, а другие рукоятки наоборот увеличивают и того не малый вес связки гранат. Скорей всего такие связки использовались против пехоты, тогда их назначение полностью оправданы. В данном назначении бросок такой связки из окопа более правдоподобный, так как образуется огромное количество осколков, которое имело бы сплошное поражение осколками на 30 метров во все стороны. Без рубашки радиус поражения осколками был порядка 5 метров, при этом создавалось порядка 2000 осколков. При использовании осколочной рубашки образовывалось порядка 2400 осколков с радиусом поражения 30-35 метров.
Граната доставлялась со складов в разобранном виде в деревянных ящиках, лишь при непосредственными боевыми действиями боец приводил ее в боевое положение присоединив рукоятку и размещая перед боем детонатор.
Перед использованием к гаранте прикручивалась ручка с ударным механизмом, затем в саму гранату вставлялся дистанционный детонатор «карандаш» с замедлением в 3,2-3,8 секунды, предохранительный шпиндель-флажок отводилась в сторону, затем ручка гранаты оттягивалась от корпуса гранаты и проворачивалась в право, после этого граната была на полном боевом взводе и граната металась в сторону врага, во время броска рукоятка гранаты под действием инерции освобождала ударный механизм, который детонировал запала замедления детонатора. Данный принцип работы гаранты РГД-33 был неудачный так как боец, носил детонаторы отдельно от гранаты, что вызывала потери детонаторов, а также время приведения гранаты в боевое положение, так что бросить в люк или окно, где не было возможности и необходимости взмаха с инерцией не было вызывал явный дискомфорт от использование РГД-33. Инерционный механизм подрыва запала был не надежен и бойцам перед броском приходилось быстро оттягивать ручку, что бы та активировала запал замедления детонатора, а лишь потом быстро бросали. Вторым моментом не удачности конструкции стало, то что ее было сложно использовать в качестве «мины-растяжки», так же часто бойцы путали детонатор от противотанковой гранаты РПГ-40, что приводило к смертельным случаям.
Большую опасность для бойцов представлял детонатор «карандаш», в котором инициирующим взрыв гранаты была гремучая смесь.
Было произведено порядка 50 млн. гранат РГД-33, при этом гранату удачной было сложно назвать, так как имела технические сложности при производстве, большую массу, а также ненадежность при эксплуатации, высокую цену при производстве. РГД-33 сменили более надёжные гранаты РГ-42 и Ф-1 «Лимонка». На базе гранаты РГД-33 были созданы РГ-42 и РОГ-43. Для обучения бойцов РККК метанию гранаты была создана учебно-имитационная граната Раффе.
| Скорость взрыва | нет данных |
| Разлет осколков | 5 метров, около 2000 осколков, 30-35 метров при надетой осколочной рубашке-примерно 2400 осколков |
| Радиус сплошного поражения | 5 метров |
| Взрыватель | дистанционный 3,2-3,8 секунд, «карандаш» |
| Масса взрывчатки | 140 грамм, как правило тротил, синалом «АК», или сульфинтротилом |
| Вес | 0,5 кг, осколочная рубашка 125г. или 250г. |
| Размеры | 191х55мм |
war-time.ru
Ручная граната РГ-42 — описание, характеристики, фото и схемы
РГ-42
с запалом УЗРГ
С целью упрощения конструкции противопехотной осколочной гранаты и как следствие возможность увеличения их промышленного производства в начале 1942 года в ГСКБ-30 при заводе № 58 им. К.Е. Ворошилова конструктор С.Г. Коршунов под запал системы Е.М. Вицени — УЗРГ — «унифицированный запал к ручным гранатам» разработал наступательную гранату.
После принятия на вооружение гранате был присвоен индекс РГ-42 (ручная граната 1942 года).
Новый запал УЗРГ, применяемый в гранате, стал единым как для РГ-42 так и для Ф-1.
Граната РГ-42 применялась как при наступлении, так и при обороне.
РГ-42 по внешнему виду напоминала гранату РГД-33, только без рукоятки.
Ручная граната обр. 1942 г. (РГ-42) с запалом УЗРГ принадлежала к типу осколочных наступательных гранат дистанционного действия. Она предназначалась для поражения живой силы противника. Граната взрывается в воде, снегу, грязи и т. д.

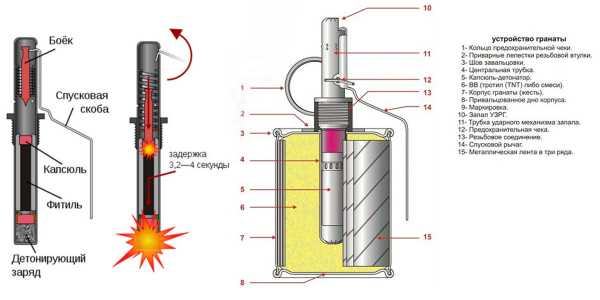

Ручная граната состояла из следующих частей:
— простого цилиндрического корпуса гранаты с трубкой для запала,
— разрывного заряда,
— деревянной пробки или металлического колпачка,
— запала УЗРГ.
Корпус гранаты изготовлен из металла и служил для помещения разрывного заряда и запала, а также для поражения противника осколками при разрыве. Корпус гранаты снизу закрыт плоским дном, а сверху крышкой. Сверху к крышке корпуса прикреплялась трубка с фланцем, внутри которого имелась нарезка для ввинчивания запала УЗРГ и для герметизации разрывного заряда в корпусе. При хранении и переноске гранаты трубка закрывалась пластмассовой пробкой или металлическим колпачком.
Вокруг заряда внутри корпуса намотана металлическая лента в 3 — 4 слоя, она служит для образования осколков при взрыве гранаты. Для увеличения количества убойных осколков поверхность ленты насечена на квадратики. При взрыве они образовывали легкие осколки, и способствует дроблению корпуса. По опыту применения было выявлено, что эта насечка не всегда способствовала организованному дроблению ленты на осколки, зачастую она рвалась самым произвольным образом.
РГ-42
с запалом УЗРГМ
Разрывной заряд, служивший для разрыва гранаты, помещался внутри корпуса между внутренним слоем ленты и стенками центральной трубки.
Разрывной заряд гранаты безопасен при хранении и обращении с гранатой. Он разрывался только от взрыва детонатора запала. Разрывной заряд гранаты состоял из взрывчатого вещества A-IX-1 (тротил) массой в 110 — 120 г.
При подрыве гранаты РГ-42 образовывалось до 1000 осколков, радиус их убойного действия был до 15 — 20 м, радиус разлета отдельных осколков — до 25 м. Приведенная площадь осколочного поражения составляла 30 м2.
Запал состоял из ударного механизма и собственно запала. Ударный механизм был собран в трубке и включал ударник с винтовой боевой пружиной, спусковой (предохранительный) рычаг и предохранительную чеку с кольцом. Собственно запал включал капсюль-воспламенитель, замедлитель из малогазового состава и капсюль-детонатор. Запал носился отдельно от гранаты и ввинчивался в отверстие корпуса непосредственно перед применением. Запал гранаты воспламенялся в момент ее броска, граната же взрывалась через 3,2 — 4 сек. после воспламенения запала. Пробка или металлический колпачок служит для предохранения центральной трубки.
При выдергивании предохранительной чеки воспламеняющий механизм (ударник) не спускался с боевого взвода, так как вилка спускового рычага находилась в кольцевой выточке ударника и прочно удерживала его (ударник) в крайнем верхнем положении. При броске спусковой рычаг освобождался от давления пальцев руки и своей вилкой выходил из кольцевой выточки ударника. Ударник под действием боевой пружины производил накол своим жалом по капсюлю-воспламенителю и воспламенял его. Луч огня от капсюля-воспламенителя воспламенял дистанционную часть запала и, пройдя ее, через 3,2 — 4 сек. передавался капсюлю-детонатору, который, взрываясь, подрывал разрывной заряд гранаты. Корпус гранаты разрывался, и осколки разлетались в стороны.
Разряжать гранату можно было только в случае, если предохранительная чека из запала не вынута. Для разряжания гранаты надо было вынуть запал, завернуть его в бумагу или ветошь и уложить в гнездо гранатной сумки; вставить в отверстие фланца деревянную пробку или надеть металлический колпачок.
| Масса гранаты, гр | 400 |
| Масса заряда, гр (тип ВВ) | 110 — 120 (тротил (TNT)) |
| Длина гранаты, мм | 121 |
| Диаметр гранаты, мм | 54 |
| Радиус поражения, м | 15 — 20 |
| Количество осколков, шт | 1000 |
| Дальность метания, м | 35 — 40 |
| Время замедления, с | 3.2 — 4 |
Из-за отсыревания пороховой запрессовки замедлительного состава запал УЗРГ вследствие его неправильного хранения во время войны иногда не срабатывал, хотя капсюль-воспламенитель правильно действовал. Поэтому в конце войны запалы УЗРГ упаковывали в специальные закатанные банки, для их открытия прилагалась консервная открывалка.
Запал УЗРГМ
а – общий вид; б – в разрезе;
1 – трубка ударного механизма;
2 – соединительная втулка;
3 – направляющая шайба; 4 – боевая
пружина; 5 – ударник; 6 – шайба
ударника; 7 – спусковой рычаг;
8 – предохранительная чека; 9 – втулка
замедлителя; 10 – замедлитель;
11 – капсюль-воспламенитель
12 – капсюль-детонатор.
Для обучения бойцов в 1942 году была создана учебная граната ГГ-42 по облику напоминающая боевую гранату РГ-42. Кроме этого, при обучении метанию ручных гранат применялись макеты гранат из расчета 1-2 на каждого обучаемого. Макеты гранат можно было изготовить самостоятельно. Для этого толстостенную трубу режут на отрезки, оба среза заваривают или запаивают круглыми пластинками толщиной 3,5 — 4 мм. В одной из них просверливают отверстие диаметром 30 — 35 мм. и нарезают резьбу. На штыре, имитирующем запал, также нарезают резьбу длиной 8-12 мм, в верхней части сверлят отверстие для чеки с кольцом. Чеку и кольцо изготавливают из проволоки. Цилиндр заполняют свинцом или песком до нужного веса.
Для применения гранаты РГ-42 необходимо:
1. Взять гранату в руку так, чтобы предохранительный рычаг был плотно прижат к корпусу;
2. Разжать усики предохранительной чеки;
3. Выдернуть чеку из запала и метнуть гранату в цель.
В 1960-е годы на гранате РГ-42 заменили запал на модернизированный УЗРГМ, как и на гранатах Ф-1 и РГД-5. Запал гранаты УЗРГМ предназначался для дистанционного взрыва разрывного заряда гранаты, он был более технологичен в изготовлении, чем запал УЗРГ.
Граната РГ-42 оказалась простой в производстве и надежной в действии. Она широко применялась в Великой Отечественной войне. Долгие годы после войны она оставалась на вооружении Советской армии, использовалась в Российской армии и ряде других стран. Граната РГ-42 неоднократно использовалась в боевых действиях во многих военных конфликтах. В Китае состоит на вооружении и производится копия гранаты РГ-42 под обозначением «Type 42». В России выпуск гранат РГ-42 прекращен.
 |
| РГ-42 |
weaponland.ru
Граната РГ-42. Обзор, фото, характеристики.
Подборка фото гранаты РГ-42
Граната РГ-42 (Ручная Граната образца 1942 года-индекс ГАУ 57-Г-703М) была создана инженером С.Г. Коршуновым в 1942 году во время ВОВ войны, когда все силы страны были мобилизованы на военный лад и армия нуждалась в оружие. Так производить гранаты смогли не только военные предприятия, а также предприятия пищевой промышленности, если вы обратите внимание на гранату, то она напоминает консервную банку, и массово стало производится на консервных заводах. Данная граната стала самой массовой гранатой в Советской Армии. Граната была создана на базе РГД-33 и РОГ-43. Можно уточнить, что размеры корпусов одинаковы, а в конструкциях гранат имеется совместимость осколочных рубашек, наличие осколочной ленты внутри гранаты. Скорей всего граната РГ-42 должна была производиться на том же оборудование, что РГД-33 и РОГ-43.
Граната РГ-42 получилась удачной, так как была проста в производстве, при меньшей массе на 200 грамм, чем знаменитая граната Ф-1 имела в себе порядка 120 грамм взрывчатки, против 60 грамм взрывчатки, чем у Ф-1 «Лимонки».
Граната состояла из тонкостенного корпуса, внутри корпуса размещалась металлическая лента свернутая в 3-6 колец, на которой нанесённые засечки в виде ромбиков или квадратиков для лучшего деления на осколки.
Граната РГ-42 изначально наступательного назначения,-поражение врага происходила взрывной волной и осколками, которые имели разлет 20-30 метров и радиус сплошного поражения до 5 метров, при среднем броске бойца в 35-40 метров. Гранату можно было использовать, как оборонительную, для этого на корпус гранаты одевалась толстостенная рубашка с насечками, которая увеличивала количества осколков, но также увеличивала массу гранаты. Данную гранату относят на наступательной, но при разлете, когда граната может достать осколками бросающего она уже должна относиться к оборонительным гранатам, плюс ко всему иногда отлетали большие куски ленты, а не просто осколки.
В гранате использовался дистанционный запал УЗРГ (унифицированный запал ручных гранат) системы Е.М. Вицени, иногда использовали запал Ф.В. Ковешникова, дистанционные запалы взрываются после броска-боек пробивал капсюль воспламеняющий запал замедления, а тот в свою очередь через 3,2-4,5 секунд провоцировал взрыв детонационного запала.
Для обучения солдат использовалась ММГ гранаты РГ-42 покрашенной в черный цвет, так же производилась граната в разрезе в качестве учебного макета.
Гранату производили с 1942 по 1955-ые года. Граната уже не стоит на вооружение российской армии, но по некоторым данным запасы гранат РГ-42 имеются в большом количестве количестве и подлежат утилизации, как боеприпасы с истекшим сроком хранения, часто используются для обучения солдат при метание боевых гранат. В Китае данная граната выпускается под индексом «Type-42».
| Скорость взрыва | нет данных |
| Разлет осколков | 20-30 метров |
| Радиус сплошного поражения | 5 метров |
| Взрыватель | дистанционный 3,2-4,5 секунд, УЗРГ |
| Масса взрывчатки | 110-120 грамм, как правило тротил |
| Вес | 0,4 кг |
| Размеры | 121х54мм |
