Гранаты, снаряжённые резиновой картечью. Травматические гранаты.

В качестве спецсредства, метающего резиновые пули (шарики) могут быть использованы не только травматические пистолеты или револьверы. Существуют так же травматические гранаты.  Травматические гранаты не предназначены для самообороны и используются исключительно военными и полицейским (милицейскими) подразделениями. Как правило, травматические гранаты применяются правоохранительными органами в ходе освобождения заложников, пресечения групповых хулиганских проявлений или массовых беспорядков, а так же военными для захвата противника живым.

Гранаты, снаряжённые резиновой картечью, во время взрыва, помимо яркой вспышки и громкого звука, разбрасывают в стороны резиновую картечь, причиняя при правильном применении несмертельные травмы (ушибы мягких тканей, подкожные гематомы). За рубежом подобные гранты принято именовать «Rubber-Ball Grenade», «StingBall» или «Stinger Grenade» – (an explosive anti-riot device which hurtles a large number of small “stinging” rubber balls at rioters when ignited)  устройства взрывного типа для подавления массовых беспорядков, которое выстреливает большое количество «жалящих» резиновых шариков по участникам беспорядков.

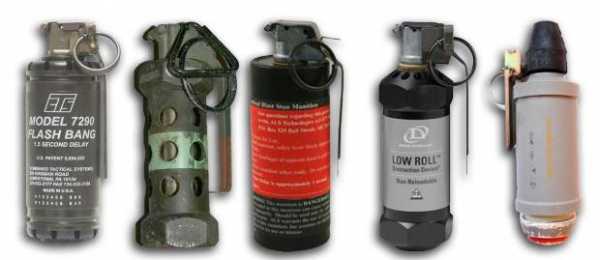

В качестве образца типичной травматической гранаты рассмотрим изделие под именем  «Stinger Rubber Ball Grenade» производства «Defense Technology Corp.». Данная граната начинена 180-ю резиновыми шариками диаметром 8.1 мм, каждый из которых весит примерно 0.5 грамма.  При взрыве гранаты, шарики разлетаются в разные стороны, при этом эффективный радиус действия составляет 15 метров. Граната может быть дополнительно оснащена химическими реагентами раздражающего действия.

Более понятно продемонстрировать принцип действия травматической гранаты поможет короткий, но достаточно наглядный видео ролик. Данные гранаты используются уже более 5-ти лет при подавлении бунтов, массовых беспорядков и драк в тюрьмах США. Как показала практика, данные гранаты достаточно эффективны.

www.travmatik.com

«Травматическая» граната «Stinger Rubber Ball Grenade» производства «Defense

Интересная конструкция

В качестве спецсредства, метающего резиновые пули (шарики) могут быть использованы не только травматические пистолеты или револьверы. Существуют так же травматические гранаты.  Травматические гранаты не предназначены для самообороны и используются исключительно военными и полицейским (милицейскими) подразделениями. Как правило, травматические гранаты применяются правоохранительными органами в ходе освобождения заложников, пресечения групповых хулиганских проявлений или массовых беспорядков, а так же военными для захвата противника живым.

Гранаты, снаряжённые резиновой картечью, во время взрыва, помимо яркой вспышки и громкого звука, разбрасывают в стороны резиновую картечь, причиняя при правильном применении несмертельные травмы (ушибы мягких тканей, подкожные гематомы). За рубежом подобные гранты принято именовать «Rubber-Ball Grenade», «StingBall» или «Stinger Grenade» – (an explosive anti-riot device which hurtles a large number of small “stinging” rubber balls at rioters when ignited)  устройства взрывного типа для подавления массовых беспорядков, которое выстреливает большое количество «жалящих» резиновых шариков по участникам беспорядков.</p>

В качестве образца типичной травматической гранаты рассмотрим изделие под именем  «Stinger Rubber Ball Grenade» производства «Defense Technology Corp.». Данная граната начинена 180-ю резиновыми шариками диаметром 8.1 мм, каждый из которых весит примерно 0.5 грамма.  При взрыве гранаты, шарики разлетаются в разные стороны, при этом эффективный радиус действия составляет 15 метров. Граната может быть дополнительно оснащена химическими реагентами раздражающего действия.
Данные гранаты используются уже более 5-ти лет при подавлении бунтов, массовых беспорядков и драк в тюрьмах США. Как показала практика, данные гранаты достаточно эффективны.

Оригинал статьи ТУТ

Цимес в том, что самая «травмоопасная» часть светозвуковой, травматической гранаты или гранаты с взрывным распылением ирритранта, т.е. запал, во взрывном дроблении корпуса не учавствуют.

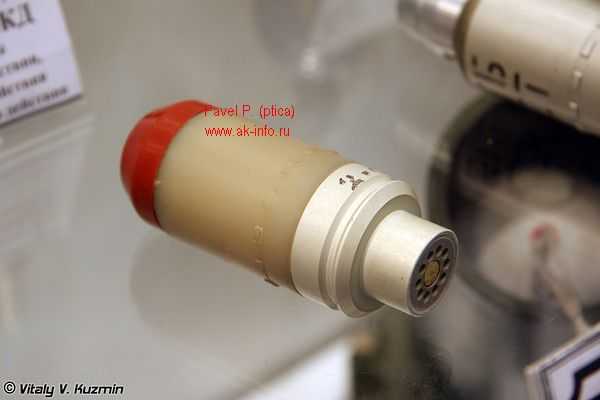

Как правило единственные в конструкции металлические части (пружина, ударник..) расположены именно там, и модуль запала редко дробиться качественно. У той же РГД-5 с радиусом кругового поражения в 5-10 мтеров и безопасным удалением в 25 метров, теоретически существует опасность словить кусок трубки или ударника и на полусотне метров. У РГ-42 запал с куском крышки (там гаечка имеется, которая приварена к краышке и держит сам запал) летает и подальше. Тот же УЗРГМ стоит и на пиротехнических спецсредствах.
А тут после воспламенения замедлителя производится отстрел запала (с явно малой энергетикой, только чтоб «пнуть» его), замедлитель догорает самостоятельно в корпусе гранаты, и к моменту подрыва в гранате не т ни грамма металла.
Красивое решение!

jurgen-m.livejournal.com

Светошумовая граната. Виды светошумовых гранат

Светошумовая граната – это вид несмертельного оружия, основной целью которого является нанесение человеку осколочных повреждений или светозвукового воздействия. Такие боеприпасы состоят на вооружении у всех спецслужб, армии, а также правоохранительных органов. В основном используются для временного вывода из строя противника путем оглушения громким звуком и ослеплением. Иногда используется резиновая картечь для нанесения повреждений мягким тканям человеческого организма.

Вкратце о конструкции

Все современные светошумовые гранаты оснащены пиротехникой. Корпус чаще всего изготавливают из металла. При взрыве он не разрывается, следовательно, не образует осколков. В корпусе имеется множество мелких отверстий для выхода газов. Помимо этого, иногда светозвуковые гранаты делают и из картона и пластика. Этот материал имеет высокую кинетическую энергию и идеально подходит для таких боеприпасов, так как подобно металлу не дает опасных для жизни осколков. Для обеспечения травматического действия некоторые гранаты оснащаются резиновой картечью. После взрыва противника не только ослепляет и оглушает, но и дополнительно травмирует. Можно говорить о том, что светошумовая граната используется там, где нужно взять правонарушителя живым.

Поражающее воздействие на человека

Как было отмечено выше, основное воздействие светошумовых гранат — это оглушение и ослепление противника. Таким образом, правонарушитель в течение некоторого времени не сможет оказывать сопротивления. Чем ближе лицо находилось к центру взрыва, тем дольше будет длиться эффект дезориентации. Условно поражающие факторы можно разделить на два вида:

  • Психофизиологические. Сюда можно отнести ослепление, которое длится в большинстве случаев от 20 до 30 секунд. Также это звук взрыва, который приводит к полной потере слуха на 3-4 часа.
  • Механические воздействия. Избыточное давление – основной фактор, который вызывает повреждение внутреннего уха у человека. Однако случается это очень редко: от общей массы — примерно 1% случаев. Если избыточное давление воздействует на детей, то риск повреждения несколько больше. Помимо этого стоит выделить механические травмы и ушибы. Зачастую все заканчивается подкожными гематомами или повреждением мягких тканей.

Про эффект дезориентации и смертность при взрыве

Нельзя не сказать несколько слов о том, что помимо ослепления и оглушения зачастую противник полностью теряется в пространстве. В большинстве случаев правонарушитель теряется на время от нескольких секунд до нескольких минут, что зависит от множества факторов. Например, наилучший эффект дезориентации можно получить в темном замкнутом пространстве. Помимо этого, если граната взорвется в воздухе, например, между целью и прочным объектом (стеной), то длительность эффекта увеличивается. Также большую роль играет тип боеприпасов.

Что касается наступления смерти в результате взрыва сверхзвуковой гранаты, то все зависит от обстоятельств. Если в непосредственной близости от взрыва будет большое количество мелких предметов (гайки, гвозди, болты), то риск получения серьезных повреждений увеличивается в несколько раз. Кроме того, некоторые виды гранат имеют достаточно большую мощность, и люди со слабым сердцем не выдерживают и получают сердечный приступ.

Какие бывают виды гранат?

Светозвуковые боеприпасы условно можно разделить на несколько больших групп:

  • Ручная граната – наиболее распространенный тип светозвукового боеприпаса. Чтобы привести в действие такое оружие, необходимо активировать предохранительно-пусковой механизм. Затем при помощи ручного броска граната доставляется ближе к правонарушителю.
  • Гранатометные выстрелы. Для такого рода стрельбы чаще всего применяют ручные или подствольные гранатометы. Калибр снаряда обычно составляет 40-50 мм.
  • Ружейные боеприпасы. В настоящее время они используются в западных странах. Так, особой популярностью пользуется калибр 12 мм и 23х81 мм — «Звезды» для карабина.
  • Для гражданской обороны. Существуют боеприпасы, которые разработаны для использования в травматическом оружии для гражданских в целях самообороны.

Светошумовая граната «Заря»

При проведении штурмовых операций на территории РФ и ряде других стран используют гранату «Заря», а также модификацию «Заря-2». Диаметр изделия составляет 64 мм, а длина с терочным запалом — 130 мм. Если использовать универсальный взрыватель, то длина – 120 мм, а масса — порядка 400 грамм. Звуковое давление в эффективном радиусе действия составляет 172 дБ, а яркость вспышки — порядка 30 миллионов кандел. Как было отмечено несколько выше, граната «Заря», была усовершенствована до «Заря-2». Был заменен терочный взрыватель, который не давал требуемой безопасности. Поражающий участок – 10 метров. Данный тип ручных боеприпасов пожаробезопасен. Наибольшая эффективность достигается при использовании в замкнутом пространстве, транспортном средстве и т. п. Кроме того, от гранаты нет осколков, картечь не предусмотрена.

Немного о дымовых гранатах

Для маскировки отдельных огневых точек, ослепления противника, имитации пожара и т. п. используются ручные дымовые гранаты. Наиболее распространенные на территории РФ – это РГД-2, которые были созданы еще в Советском Союзе. В большинстве случаев предусмотрен картонный корпус и запал – спичка. Время разгорания такого боеприпаса — примерно 15 секунд, а продолжительность горения составляет немногим больше минуты. Довольно часто граната дымовая используется для обозначения места посадки вертолетов, а также для указания силы ветра и его направления. Примерно через 5-15 секунд после подпала устройство может взорваться. Люди, находящиеся в радиусе одного метра, могут получить ожоги. Существуют модификации с добавлением слезоточивого газа для выкуривания противника.

Где и когда применяют светозвуковые гранаты

В настоящее время такого рода боеприпасы чаще всего используются правоохранительными органами. К примеру, если нужно разогнать толпу агрессивно настроенных лиц, то светозвуковая граната – лучшее средство для подавления эффективного сопротивления. Большинство операций по освобождению заложников, а также взятию преступника живым предусматривают применение ослепляющих и оглушающих средств. В число таких также входит и граната дымовая, которая может применяться для вывода пленников из здания и т. п. Нередко световые гранаты используются для создания оптимальных условий ведения огня из стрелкового оружия при проведении антитеррористических операций спецназом.

Заключение

Светозвуковые гранаты – оружие весьма эффективное, особенно если нужно сохранить жизнь противнику. На сегодняшний день в Российской Федерации разработано несколько боеприпасов такого типа. К примеру, «Факел» — 6-элементная граната. После взрыва она выбрасывает 6 элементов, сила света каждого из которых составляет 10 млн кд при звуковом давлении порядка 145 ДБ. У «Факела» довольно большой радиус действия – 20 метров. К примеру, модификация «Факел-С» полностью пожаробезопасна и крайне эффективна в небольших помещениях. Может быть использована в салоне автомобиля, самолете или вертолете.

Вот все, что можно сказать в целом о том, что такое светошумовая граната. Фото боеприпасов вы можете увидеть в данной статье.

fb.ru

Ручная безосколочная аэрозольная граната « Дрейф ». — МегаЛекции

СПЕЦИАЛЬНЫЕ СРЕДСТВА НЕЛЕТАЛЬНОГО ДЕЙСТВИЯ, ПРИМЕНЯЕМЫЕ СОТРУДНИКАМИ ОРГАНОВ

ВНУТРЕННИХ ДЕЛ В СПЕЦИАЛЬНЫХ ОПЕРАЦИЯХ



Учебное (практическое) пособие



Авторы: Баранов А. Р.

Богданов Е. В.





Москва

2007 год

СОДЕРЖАНИЕ:

Введение.



Специальные средства раздражающего действия.

2.1. Ручная безосколочная аэрозольная граната « Дрейф ».

2.2. Ручная граната раздражающего действия «Черемуха-6».

2.3. Ручная граната раздражающего действия «Сирень-6», «Сирень-12».

2.4. Ручная граната раздражающего действия повышенной мощности «Черемуха-12».

2.5. Патроны к карабину КС-23 (КС-23М, КС-23У) с гранатой «Черемуха-7», «Сирень-7».

2.6. Аэрозольные упаковки «Черемуха-10», «Сирень-10».

2.7. Аэрозольные распылители «Контроль-М», «Контроль-ММ».

2.8. Распылители высокого давления «РВД-70», «РВД-160», «РВД-250».

2.9. Ранцевый аппарат АР-16 «Облако».

2.10. Выстрелы с гранатами раздражающего действия «Гвоздь».

2.11. Меры безопасности при обращении и использовании специальных средств раздражающего действия.



Специальные средства не летального действия.

3.1. Многоэлементная ручная светозвуковая граната «Факел».

3.2. Одноэлементная ручная светозвуковая граната «Факел – С».

3.3. Ручная светозвуковая граната «Заря – 2М».

3.4. Стационарная светозвуковая граната « Пламя ».

3.5. Меры безопасности при обращении и использовании светозвуковых гранат.



Травматические боеприпасы и гранаты.

4.1. 23 мм патрон с резиновой пулей «Волна-Р».

4.2. Штурмовая граната « Кроль ».

4.3. Меры безопасности при обращении и использовании травматических боеприпасов и гранат.



Ручной гранатомёт специального назначения РГС-50.



Правовые аспекты применения специальных средств раздражающего действия, светозвуковых гранат и травматических боеприпасов и гранат.



Введение.



Примитивные слезоточивые и удушающие вещества использовались с незапамятных времен в различных войнах в виде поджигаемой для «выкуривания» противника из различных укреплений сырой соломы, дров и т.п.



В конце декабря 1914 г. германская армия произвела первую в мире широкомасштабную газовую атаку на русском фронте.

Повторную попытку они предприняли почти через полгода 22 апреля 1915 г. у Ипра уже против французов (атака хлором).

В 1916 г. воюющие стороны кроме России вовсю применяли друг против друга фосген, дианизидин, бром и хлор ацетон, бромистый бензил, ксилилбромид, ксиленбромид и их смеси на пфификусе, в 1917 г. синильную кислоту, фосген, дифосген, дифенилхлорарсин, иприт, бромциан и их смеси, в 1918 г. дифенилцианарсин,бромбензилцианид, фенилкарбиламинхлорид, фенарсацинхлорид, этилдихлорарсин, и т.д. и смеси всего перечисленного ранее.

Слезоточивые вещества практически не обладают токсическим действием. Исключением являются соединения галогенцианы, хлорпикрин, галогенированные оксимы.

При достижении порога раздражения они вызывают более или менее сильное слезоотделение. Некоторые вещества сверх того обладают, даже уже в малых концентрациях, определенным кожно-раздражающим действием, которое, хотя и неприятно воспринимается, все же следует считать вторичным. С военной точки зрения представляют интерес соединения, которые в минимальных концентрациях затрудняют противнику выполнение боевой задачи и принуждают его надеть противогаз.

Сразу после начала первой мировой войны слезоточивые вещества синтезированные еще в 19 веке и применяемые иногда только полицией были применены на поле боя как немецкой, так и французской стороной. Хотя от применения таких веществ ожидалось многое, их эффективность оказалась ниже предполагаемой. Соединения примененные на открытой местности оказались малодейственными из-за нестабильности применяемых веществ и невозможности создать достаточные боевые концентрации.

Затем в распоряжение военных поступили более подходящие соединения, такие как бромпропанон (бромацетон), трихлорнитрометан (хлорпикрин) и галогенцианы. Эти вещества были не только слезоточивыми, но и ядовитыми. Однако материальные затраты на создание и поддержание смертельных боевых концентраций были слишком велики, поэтому применение этих веществ также ограничилось лишь отдельными попытками.

Принятие на вооружение мышьякорганических соединений, сильно раздражающих носоглотку резко изменило ситуацию. Вступили в действие соединения, которые применялись в виде аэрозолей и проникали через противогазы фильтры которых в то время содержали только импрегнированный активированный уголь, который не задерживал взвешенные частицы этих новых ОВ.

Примененные немцами мышьякорганические соединения, дифенилхлор-и дифенилцианарсин, так называемые ОВ с «синим крестом», из-за сильного «пробивного» действия были названы «вредителями противогазов». Их применяли в сочетании с такими токсичными ОВ, как фосген и дифосген, против которых атакуемые становились совершенно беззащитны (срывали с себя маски противогазов), так как из-за сильного раздражающего действия «вредителей противогазов» они были уже небоеспособны и деморализованы.

Во время второй мировой войны в Англии исследовали ряд свинецорганических соединений, которые по их раздражающему действию на полости носа и глотки сравнимы с мышьякорганическими. Они отличаются от иных раздражающих веществ высокой биологической активностью и стабильностью.

Применение раздражающих веществ в современном бою спорно, существуют многие гораздо более эффективные яды.

Слезоточивые вещества в наше время относятся к важнейшим милицейским и полицейским средствам подавления правонарушителей.

Специальные средства раздражающего действия.



Ручная безосколочная аэрозольная граната « Дрейф ».

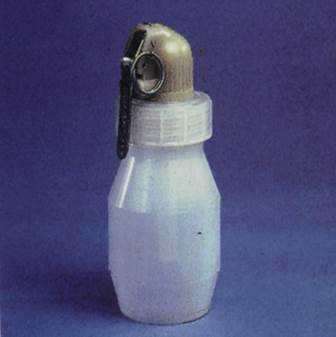

Ручная безосколочная аэрозольная граната « Дрейф » (рис.1.) предназначена для мгновенного создания аэрозольного облака с непереносимой концентрацией активного вещества путем взрывного диспергирования порошкового или жидкого специального состава.

Рис.1.Ручная безосколочная аэрозольная граната « Дрейф ».


Рекомендуемые страницы:


Воспользуйтесь поиском по сайту:

megalektsii.ru

Светошумовая граната — это… Что такое Светошумовая граната?

Светозвуковая граната «Заря»-2

Светозвуковая граната (ранее светошумовая граната) — специальное средство не смертельного действия, состоящее на вооружении армии, правоохранительных органов и спецслужб, предназначенное для оказания светозвукового воздействия на противника или правонарушителя с целью временного психофизиологического (отвлекающего и ошеломляющего) и механического иммобилизующего действия для временного вывода его из строя.

Как правило, светозвуковые гранаты применяются правоохранительными органами в ходе задержания особо опасных преступников, освобождения заложников, пресечения групповых хулиганских проявлений или массовых беспорядков, а так же войсковым спецназом для захвата противника живым.

Светошумовая граната M84

Как видно из определения, основными факторами воздействия СЗГ являются громкий звук взрыва и яркая вспышка, которые приводят к временной слепоте и глухоте лиц, находящихся в непосредственной близости от эпицентра взрыва, что на некоторое время лишает их возможности оказывать эффективное сопротивление. Корпус гранаты обычно изготовлен либо из хрупкого пластика, разрушающегося на мелкие осколки, не причиняющие особого вреда, либо из металлического контейнера, не разрушающегося при взрыве совсем, с отверстиями для выхода взрывных газов. Некоторые гранаты дополнительно снаряжены резиновой картечью для оказания травматического действия на правонарушителя. Во время взрыва, помимо яркой взпышки и сильного звука, в стороны разлетается резиновая картечь, причиняя не смертельные травмы (ушибы мягких тканей, подкожные гематомы).

Способ применения

По способу применения СЗГ делятся на:

  • ручные гранаты, приводимые в действие с помощью предохранительно-пускового механизма (ППМ) и доставляемые к противнику (правонарушителю) путем ручного броска;
  • стационарные светозвуковые устройства, устанавливающиеся заранее в месте вероятного появления противника (правонарушителя) и приводимые в действие дистанционно, либо срабатывающие автоматически при непосредственном соприкосновении со средствами иннициирования.

Поражающее воздействие

  • Психофизиологическое воздействие оказывает сильный звуковой хлопок.

Системы СЗГ, состоящих на вооружении силовых структур Российской Федерации

  • Безосколочная светозвуковая граната «Заря-2»
  • Ручные светозвуковые безосколочные гранаты ГСЗ-Т, ГСЗ-Ш
    • Масса, кг — 0,56
    • Высота, мм — 95
    • Диаметр, мм — 55
    • Звуковое давление на расстоянии 10 м, дБ — 130
    • Сила света, кд — 2 млн
    • Время задымления, с — 4+1
    • Количество шрапнельных элементов, шт — 44
  • Многоочаговая светозвуковая граната «Взлет-М». Граната имеет оригинальную конструкцию. В шарообразном корпусе размещены элементы, заполненные светозвуковым составом. Они выбрасываются из корпуса гранаты через 3 с после срабатывания капсюля-воспламенителя терочного типа.
  • Многоэлементная ручная светозвуковая граната «Факел».
    • Эффективный радиус действия, м — 20
    • Количество выбрасываемых элементов, шт — 6
    • Сила света каждого элемента, кд — 10 млн
    • Звуковое давление на удалении 10 м, дБ — не менее 145
  • Одноэлементная ручная светозвуковая граната «Факел-С». Граната пожаробезопасна и при срабатывании не дает осколков. Может применяется в помещениях ограниченного объема, а также в салонах самолетов, поездов, автомобилей.
    • Эффективный радиус действия, м — 5
    • Количество светозвуковых элементов, шт — 1
    • Сила света элемента, кд — не менее 10 млн
    • Звуковое давление на удалении 10 м, дБ — не менее 145
    • Масса, кг — 0,1
  • Стационарная светозвуковая граната «Пламя»
    . Граната срабатывает от электрического тока, подаваемого на его контакты.
    • Длина, мм — 84
    • Диаметр, мм — 75
    • Масса, кг — 0,2
  • Стационарная светозвуковая граната «Пламя-М» («Пламя-М2») граната снабжена электрическим (для гранаты «Пламя-М») или предохранительно-пусковым (для гранаты «Пламя-М2») механизмом.
    • Масса, кг — до 0,2
    • Высота с электрозапалом, мм — 95
    • Высота с ППМ, мм — 120
    • Диаметр, мм — 75
    • Звуковое давление на расстоянии 15 м, дБ — до 170
    • Сила света, кд — свыше 60 млн
    • Ток срабатывания, А — свыше 0,5

Предохранительно-исполнительные механизмы

  • Предохранительно-исполнительный механизм (ППМ) Предназначен для иннициирования ручных гранат нелетального действия:
    • У-515М, для метательных гранат;
    • У-517М — для стационарных гранат.
  • Основные характеристики ППМ У-517М

• Время дистанционного действия, с — 3,2-4,8 • Вероятность безотказной работы — более 0,95 • Выходной импульс — лучевой • Диаметр/длина, мм — 15,5/77 • Масса, г — 35

Практика применения

Практика применения светозвуковых гранат показывает их высокую эффективность при вытеснении преступников (противника) с занимаемой территории, и инженерных сооружений.

Продолжительность воздействия на объект определяется удаленностью от эпицентра взрыва: эффект дезориентации при применении подобных устройств может длиться от нескольких секунд до нескольких минут в зависимости от особенностей заряда, причем максимальное время ослепления может достигать 20-30 секунд, а максимальное время потери слуха — 4-6 часов.

В ходе контртеррористических операций указанные спецсредства применяются внутренними войсками совместно с боевым оружием. Они могут использоваться как вспомогательное средство для создания благоприятных условий применения обычного оружия.

На основании международного опыта разработки и применения спецсредств нелетального действия был проведен анализ возможных комбинаций поражающих факторов. По результатам этого анализа в настоящее время определены наиболее перспективные виды изделий, обеспечивающих комбинированное одновременное или последовательное воздействие.

Пределы силового воздействия и меры безопасности

Некоторые нелетальные средства светозвукового действия кассетного типа, которые при срабатывании разбрасывают субэлементы, обладают большой кинетической энергией. При их нештатном применении можно причинить травмы или вызвать пожар. Поэтому в паспорте спецсредства должны быть указаны ограничения по его применению, а сотрудник, или военнослужащий, допущенные к применению спецсредств, должны пройти соответствующее обучение и тренировки по применению не только указанного типа, но и всех других.

Несмотря на то, что все спецсредства считаются не смертельными, разработаны и предназначены, прежде всего, не для того, что бы не уничтожить или покалечить противника (правонарушителя), все они в достаточной степени представляют определенную угрозу здоровью объекта применения. Основные факторы воздействия гранаты — звук, свет, в отдельных резиновая шрапнель. В то же время, необходимо учитывать, что в действие граната приводится взрывом пиротехнического состава, взрывной импульс которого обладает достаточным поражающим действием в непосредственной близости от тканей человеческого тела.

Ярким примером ошибки, повлекшей за собой причинение серьезной травмы постороннему лицу, стала операция по освобождению заложника в Автономной республике Крым Украины[1]. В час ночи 22 февраля 2009 года, на основании предоставленной не верной информации, сотрудники спецподразделения «Беркут» ГУ МВД Украины в г.Симферополе приступили к штурму частного домовладения, где по имеющейся информации укрывался вооруженный преступник, удерживающий заложника. Перед началом штурма в окно дома была брошена светозвуковая граната. Проснувшийся от шума 50-летний хозяин дома попытался выбросить гранату на улицу, в результате чего она взорвалась у него в руке, что привело к травматической ампутации пальцев.

Примечания

Источники

http://bestpravo.ru/fed2008i/data142/tex142020.htm

http://www.bestpravo.ru/fed1993/data02/tex13317.htm

Wikimedia Foundation. 2010.

dic.academic.ru

Светозвуковая граната — это… Что такое Светозвуковая граната?

Светозвуковая граната «Заря»-2

Светозвуковая граната (ранее светошумовая граната) — специальное средство несмертельного действия, состоящее на вооружении армии, правоохранительных органов и спецслужб, предназначенное для оказания светозвукового воздействия на противника или правонарушителя с целью временного психофизиологического (отвлекающего и ошеломляющего) и механического иммобилизующего действия для временного вывода его из строя.

Как правило, светозвуковые гранаты применяются правоохранительными органами в ходе задержания особо опасных преступников, освобождения заложников, пресечения групповых хулиганских проявлений или массовых беспорядков, а также войсковым спецназом для захвата противника живым.

Светошумовая граната M84

Основными факторами воздействия СЗГ являются громкий звук взрыва и яркая вспышка, которые приводят к временной слепоте и глухоте лиц, находящихся в непосредственной близости от центра взрыва, что на некоторое время лишает их возможности оказывать эффективное сопротивление. Корпус гранаты обычно изготовлен либо из хрупкого пластика, разрушающегося на мелкие осколки или картона, не причиняющие особого вреда, либо из металлического контейнера, не разрушающегося при взрыве совсем, с отверстиями для выхода взрывных газов. Некоторые гранаты дополнительно снаряжены резиновой картечью для оказания травматического действия на правонарушителя.[1] Такие гранаты во время взрыва, помимо яркой вспышки и громкого звука, разбрасывают в стороны резиновую картечь, причиняя несмертельные травмы (ушибы мягких тканей, подкожные гематомы).

Способ применения

По способу применения СЗГ делятся на:

  • ручные гранаты, приводимые в действие с помощью предохранительно-пускового механизма (ППМ) и доставляемые к противнику (правонарушителю) путем ручного броска;
  • гранатомётные гранаты, выстреливыемые из универсального или специализированного гранатомёта.
  • стационарные светозвуковые устройства, устанавливающиеся заранее в месте вероятного появления противника (правонарушителя) и приводимые в действие дистанционно, либо срабатывающие автоматически при непосредственном соприкосновении со средствами иннициирования.

Поражающее воздействие

  • Психофизиологическое воздействие на человека оказывает сильный звуковой хлопок, а также яркая световая вспышка, ослепляющая на время до 10 секунд.
  • Механическое (в отдельных образцах) — воздействие резиновой шрапнелью в качестве несмертельных поражающих элементов.

Системы СЗГ, состоящих на вооружении силовых структур Российской Федерации

  • Безосколочная светозвуковая граната «Заря-2»
  • Ручные светозвуковые безосколочные гранаты ГСЗ-Т, ГСЗ-Ш
    • Масса, кг — 0,56
    • Высота, мм — 95
    • Диаметр, мм — 55
    • Звуковое давление на расстоянии 10 м, дБ — 130
    • Сила света, кд — 2 млн
    • Время замедления, с — 4+1
    • Количество шрапнельных элементов, шт — 44
  • Многоочаговая светозвуковая граната «Взлет-М». Граната имеет оригинальную конструкцию. В шарообразном корпусе размещены элементы, заполненные светозвуковым составом. Они выбрасываются из корпуса гранаты через 3 с после срабатывания капсюля-воспламенителя терочного типа.
  • Многоэлементная ручная светозвуковая граната «Факел».
    • Эффективный радиус действия, м — 20
    • Количество выбрасываемых элементов, шт — 6
    • Сила света каждого элемента, кд — 10 млн
    • Звуковое давление на удалении 10 м, дБ — не менее 145
  • Одноэлементная ручная светозвуковая граната «Факел-С». Граната пожаробезопасна и при срабатывании не дает осколков. Может применяется в помещениях ограниченного объема, а также в салонах самолетов, поездов, автомобилей.
    • Эффективный радиус действия, м — 5
    • Количество светозвуковых элементов, шт — 1
    • Сила света элемента, кд — не менее 10 млн
    • Звуковое давление на удалении 10 м, дБ — не менее 145
    • Масса, кг — 0,1
  • Стационарная светозвуковая граната «Пламя». Граната срабатывает от электрического тока, подаваемого на его контакты.
    • Длина, мм — 84
    • Диаметр, мм — 75
    • Масса, кг — 0,2
  • Стационарная светозвуковая граната «Пламя-М» («Пламя-М2») граната снабжена электрическим (для гранаты «Пламя-М») или предохранительно-пусковым (для гранаты «Пламя-М2») механизмом.
    • Масса, кг — до 0,2
    • Высота с электрозапалом, мм — 95
    • Высота с ППМ, мм — 120
    • Диаметр, мм — 75
    • Звуковое давление на расстоянии 15 м, дБ — до 170
    • Сила света, кд — свыше 60 млн
    • Ток срабатывания, А — свыше 0,5

Предохранительно-исполнительные механизмы

  • Предохранительно-исполнительный механизм (ППМ) Предназначен для инициирования ручных гранат нелетального действия:
    • У-515М, для метательных гранат;
    • У-517М — для стационарных гранат.
  • Основные характеристики ППМ У-517М
    • Время дистанционного действия, с — 3,2-4,8
    • Вероятность безотказной работы — более 0,95
    • Выходной импульс — лучевой
    • Диаметр/длина, мм — 15,5/77
    • Масса, г — 35

Практика применения

Практика применения светозвуковых гранат показывает их высокую эффективность при вытеснении преступников (противника) с занимаемой территории, и инженерных сооружений.

Продолжительность воздействия на объект определяется удаленностью от центра взрыва: эффект дезориентации при применении подобных устройств может длиться от нескольких секунд до нескольких минут в зависимости от особенностей заряда, причем максимальное время ослепления может достигать 20-30 секунд, а максимальное время потери слуха — 4-6 часов.

В ходе контртеррористических операций указанные спецсредства применяются внутренними войсками совместно с боевым оружием. Они могут использоваться как вспомогательное средство для создания благоприятных условий применения обычного оружия.

На основании международного опыта разработки и применения спецсредств нелетального действия был проведен анализ возможных комбинаций поражающих факторов. По результатам этого анализа в настоящее время определены наиболее перспективные виды изделий, обеспечивающих комбинированное одновременное или последовательное воздействие.

Пределы силового воздействия и меры безопасности

Некоторые нелетальные средства светозвукового действия кассетного типа, которые при срабатывании разбрасывают субэлементы, обладают большой кинетической энергией. При их нештатном применении можно причинить травмы или вызвать пожар. Поэтому в паспорте спецсредства должны быть указаны ограничения по его применению, а сотрудник или военнослужащий, допущенные к применению спецсредств, должны пройти соответствующее обучение и тренировки по применению не только указанного типа, но и всех других.

Несмотря на то, что все спецсредства считаются несмертельными, разработаны и предназначены, прежде всего, не для того, чтобы уничтожить или покалечить противника (правонарушителя), все они в достаточной степени представляют определенную угрозу здоровью объекта применения. Основные факторы воздействия гранаты — звук, свет, в отдельных резиновая шрапнель. В то же время необходимо учитывать, что в действие граната приводится взрывом пиротехнического состава, взрывной импульс которого обладает достаточным поражающим действием в непосредственной близости от тканей человеческого тела.

Ярким примером ошибки, повлекшей за собой причинение серьезной травмы постороннему лицу, стала операция по освобождению заложника в Автономной республике Крым Украины[2]. В час ночи 22 февраля 2009 года, на основании предоставленной неверной информации, сотрудники спецподразделения «Беркут» ГУ МВД Украины в Симферополе приступили к штурму частного домовладения, где по имеющейся информации укрывался вооруженный преступник, удерживающий заложника. Перед началом штурма в окно дома была брошена светозвуковая граната. Хозяин дома 1950-го года рождения попытался выбросить гранату на улицу, в результате чего она взорвалась у него в руке, что привело к травматической ампутации пальцев.

Примечания

Источники

http://bestpravo.ru/fed2008i/data142/tex142020.htm

http://www.bestpravo.ru/fed1993/data02/tex13317.htm

dic.academic.ru

40-мм выстрел «Гвоздь» с гранатой раздражающего действия. Описание, характеристики, фотографии.



О выстреле:

40-мм выстрел «Гвоздь» с гранатой раздражающего действия относится к специальным средствам нелетального воздействия, условия и пределы применения которых регламентированы Законом Российской Федерации «О милиции».





Назначение выстрела:

Наименование выстрела — 40-мм выстрел «Гвоздь» с гранатой раздражающего действия.

Обозначение выстрела — АНВЯ.771359.002, условное обозначение его непосредственно на головной части конструкции — «Гвоздь».

Назначение выстрела — оказание на дистанция стрельбы от 40 до 180 м нелетального воздействия на участников массовых беспорядков и правонарушителей аэрозольным облаком раздражающего вещества типа CS непереносимой ингаляционной концентрации. Применяется для стрельбы из подствольного гранатомета ГП-25 (6Г15) в комплексе с 7,62-мм и 5,45-мм автоматам (АКМ, АКМС, АК74, АКС74) прямой и непрямой (навесной траекторией) наводкой по живой силе на открытой местности и в помещениях.

Выстрел принят на вооружение отдельных подразделений МВД РФ и ФСИН РФ.





Техническая характеристика выстрела:

  • Калибр, мм 40
  • Масса, г не менее 142 и не более 152
  • Длина, мм не менее 102,34 и не более 102,94
  • Среднее время замедления воспламенения основного пиротехнического состава, с не менее 3 и не более 7
  • Температурный диапазон эксплуатации, град С от -50 до +50
  • Объем облака непереносимой концентрации, куб.м — 200
  • Снаряжение: прессованная шашка с кристаллическим газообразующим веществом.
  • Дальность, м не менее 180
  • Гарантийный срок хранения, лет   не менее 3
  • Предприятие-изготовитель ОАО «НПО «Сплав»

Расчетная с применением таблицы дефляторов и индексов цен производителей по видам экономической деятельности и иных показателей темпов роста, используемых при прогнозировании цен на продукцию военного назначения, поставляемую по государственному оборонному заказу стоимость единицы 40-мм выстрела «Гвоздь» с гранатой раздражающего действия в 2015 году составляет 8213,75 рубля за штуку (с НДС 18 %).

Устройство и функционирование выстрела:

Схема конструкции выстрела приведена на рисунке. Выстрел состоит из корпуса 2 с расположенным в нем основным пиротехническим составом 3 раздражающего действия типа CS и кольцевой прокладки 5. Корпус соединен с донной частью выстрела, содержащей собственно дно 6, замедлитель 4, метальный заряд 8 и прокладки 7. На переднюю (головную) часть запрессован обтекатель 1. Все разъемы по наружной поверхности конструкции выстрела герметизированы.

Обтекатель из эластичного резинового материала предназначен для придания гранате обтекаемой аэродинамической формы с целью минимизации потери кинетической энергии при движении на траектории полета в воздушной среде и для гашения кинетической энергии при встрече с твердой преградой или, что особенно важно, с живой силой с целью предотвращения или минимизации травматического действия гранаты.

Корпус из высокопрочного пластмассового материала предназначен для размещения в нем основного пиротехнического состава и одной или нескольких прокладок. На наружной поверхности корпуса выполнены готовые нарезы для придания гранате вращательного движения при движении ее по нарезному каналу ствола гранатомета. Основной пиротехнический состав предназначен для образования аэрозольного облака раздражающего вещества типа CS методом термической возгонки.



Маркировка выстрела:

Выстрелы имеют маркировку на передней части обтекателя, на котором указана надпись «Гвоздь». Год изготовления, номер партии и другие данные нанесены на корпусе выстрела, упаковке, а также на упаковочном листе внутри упаковки.



Прочая информация:



Источники фотографий:

Jhonni http://www.patronen.su








www.ak-info.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
