Град оружие – РСЗО «Град»: история и ТТХ

наследник двух противников » Военное обозрение

28 марта 1963 года Советская Армия приняла на вооружение новую реактивную систему залпового огня, ставшую самой массовой в мире

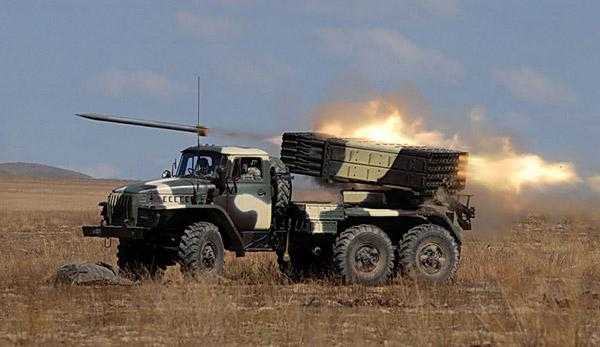

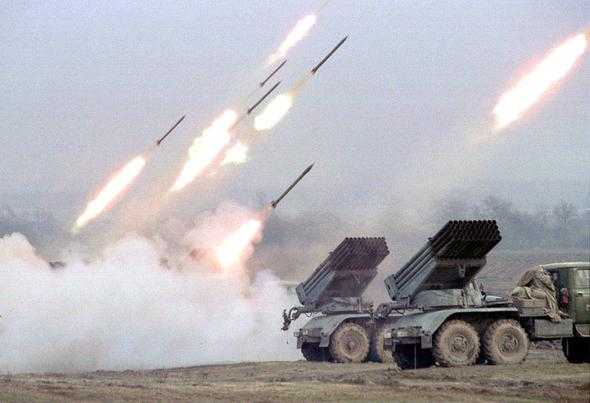

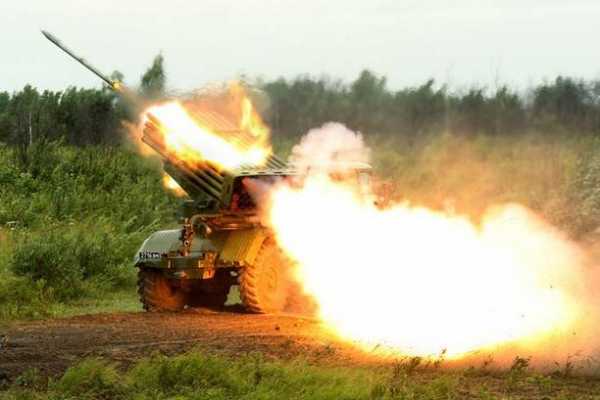

Огонь ведет дивизионная полевая реактивная система залпового огня БМ-21 «Град». Фото с сайта http://kollektsiya.ru

Советские, а затем и российские реактивные системы залпового огня (РСЗО) стали таким же всемирно известным символом отечественной оружейной школы, как и их предшественники — легендарные «Катюши» и «Андрюши», они же БМ-13 и БМ-30. Но в отличие от той же «Катюши», история создания которой хорошо исследована и изучена, да еще и активно использовалась в пропагандистских целях, начало работ над созданием первой массовой послевоенной РСЗО — БМ-21 «Град» — часто обходили молчанием.

Секретность ли тому была причиной, или нежелание упоминать, откуда ведет свою родословную самая известная послевоенная реактивная система Советского Союза, сказать трудно. Впрочем, долгое время это и не вызывало пристального интереса, поскольку куда интереснее было наблюдать за действиями и развитием отечественных РСЗО, первая из которых была принята на вооружение 28 марта 1963 года. И вскоре после этого во всеуслышание заявила о себе, когда своими залпами фактически умножила на ноль подразделения китайской армии, укрепившиеся на острове Даманский.

А между тем, «Град», надо признать, «говорит» с немецким акцентом. И что особенно любопытно, даже имя этой реактивной системы залпового огня прямо перекликается с именем немецкой ракетной системы, которая разрабатывалась в ходе Второй Мировой войны, но так и не успела всерьез в ней поучаствовать. Зато помогла советским оружейникам, взявшим ее за основу, создать уникальную боевую систему, вот уже больше четырех десятилетий не сходящую с театров боевых действий по всему миру.

«Тайфуны» грозят «Либрейторам»

«Тайфун» — так называлось семейство неуправляемых зенитных ракет, к разработке которых немецкие инженеры из ракетного центра в Пенемюнде, прославившегося созданием первой в мире баллистической ракеты «Фау-2», приступили в середине Второй Мировой войны. Точная дата начала работ неизвестна, зато известно, когда первые опытные образцы «Тайфунов» были представлены на рассмотрение Министерства авиации Третьего рейха — в конце 1944 года.

Скорее всего, за разработку зенитных неуправляемых ракет в Пенемюнде взялись не раньше второй половины 1943 года, после того, как руководству нацистской Германии — как политическому, так и военному — стало известно о лавинообразном росте числа средних и тяжелых бомбардировщиков у стран-участниц антигитлеровской коалиции. Но чаще всего исследователи приводят в качестве реальной даты начала работ над зенитными ракетами начало 1944 года — и это похоже на правду. Ведь с учетом имеющихся наработок по ракетному оружию конструкторам-ракетчикам из Пенемюнде не требовалось больше полугода, чтобы создать новый тип ракетного вооружения.

Неуправляемые зенитные ракеты «Тайфун» представляли собой 100-миллиметровые ракеты с жидкостным («Тайфун-F») или твердотопливным («Тайфун-Р») двигателем, 700-граммовой боевой частью и установленными в хвостовой части стабилизаторами. Именно они, по замыслу разработчиков, должны были стабилизировать ракету на курсе, чтобы обеспечить дальность полета и кучность попадания. Причем стабилизаторы имели небольшой наклон в 1 градус относительно горизонтальной плоскости сопла, что придавало ракете вращение в полете — по аналогии с выпущенной из нарезного оружия пулей. Кстати, винтовыми были и направляющие, с которых запускались ракеты — с той же целью придать им вращение, обеспечивающее дальность и кучность. В итоге «Тайфуны» достигали высоты в 13-15 километров и могли стать грозным зенитным оружием.

Схема неуправляемой зенитной ракеты «Тайфун». Фото с сайта http://www.astronaut.ru

Варианты «F» и «Р» отличались не только двигателями, но и внешне — габаритами, массой и даже размахом стабилизаторов. У жидкостной «F» он составлял 218 мм, у твердотопливной «Р» — на два миллиметра больше, 220. Разной, хотя и не слишком, была и длина ракет: 2 метра у «Р» против 1,9 у «F». А вот вес различался кардинально: «F» весила чуть больше 20 кг, тогда как «Р» — почти 25!

Пока инженеры в Пенемюнде изобретали ракету «Тайфун», их коллеги с завода «Шкода» в Пильзене (нынешний чешский Пльзень) разрабатывали пусковую установку. В качестве шасси для нее выбрали лафет от самой массовой зенитной пушки Германии — 88-миллиметровой, производство которого было хорошо отработано и велось массово. На него устанавливали 24 (на опытных образца) или 30 (на принятом на вооружение) направляющих, и этот «пакет» получал возможность кругового обстрела при больших углах возвышения: как раз то, что и требовалось для залповой стрельбы неуправляемыми зенитными ракетами.

Поскольку, несмотря на новизну оборудования, в серийном производстве каждая ракета «Тайфун», даже более трудоемкая «F», не превышала 25 марок, заказ был сразу сделан на 1000 ракет типа «Р» и 5000 типа «F». Следующий был уже куда крупнее — 50 000, а к маю 1945 года планировалось каждый месяц выпускать по 1,5 миллиона ракет этой модели! Что, в принципе, было не так уж и много, если учесть, что каждая ракетная батарея «Тайфунов» состояла из 12 пусковых установок по 30 направляющих, то есть общий ее залп составлял 360 ракет. Таких батарей, по замыслу Министерства авиации, к сентябрю 1945 года нужно было организовать аж 400 — и тогда бы они за один залп выпускали по армадам английских и американских бомбардировщиков по 144 тысячи ракет. Так что ежемесячных полутора миллионов только-только хватало бы на десять таких залпов…

«Стриж», вылетевший из «Тайфуна»

Но ни к маю, ни тем более к сентябрю 1945 года никаких 400 батарей и 144 тысяч ракет одним залпом не получилось. Общий выпуск «Тайфунов», по данным военных историков, составил всего 600 штук, которые ушли на испытания. Во всяком случае, точных сведений об их боевом применении нет, а уж воздушное командование союзников не упустило бы случай взять на заметку применение нового зенитного оружия. Однако и без того и советские военные специалисты, и их коллеги-союзники сразу оценили, какой интересный экземпляр вооружения попал им в руки. Точное число ракет «Тайфун» обоих типов, которые оказались в распоряжении инженеров Красной Армии, неизвестно, но можно предположить, что это были не единичные экземпляры.

Дальнейшая судьба ракетных трофеев и разработок на их основе определялась знаменитым постановлением № 1017-419 сс Совета министров СССР «Вопросы реактивного вооружения» от 13 мая 1946 года. Работы по «Тайфунам» разделили, исходя из разницы в двигателях. Жидкостными «Тайфунами F» занялись в СКБ при НИИ-88 Сергея Королева — так сказать, по подведомственности, ведь туда же передавались и работы по всем остальным жидкостным ракетам, прежде всего по «Фау-2». А твердотопливными «Тайфунами Р» предстояло заняться созданному тем же постановлением КБ-2, вошедшему в структуру Министерства сельскохозяйственного машиностроения (вот она, всепроникающая секретность!). Именно этому КБ и предстояло создать отечественный вариант «Тайфуна Р» — РЗС-115 «Стриж», ставший прообразом реактивного снаряда для будущего «Града».

Направлением «Стриж» в КБ-2, которое с 1951 года объединилось с заводом №67 — бывшими «Мастерскими тяжелой и осадной артиллерии» — и стало называться Государственным специализированным НИИ-642, занимался будущий академик, дважды Герой Социалистического Труда, создатель знаменитых ракетных комплексов «Пионер» и «Тополь» Александр Надирадзе. Под его началом разработчики «Стрижа» довели работу над этой ракетой до испытаний, которые проводились на полигоне Донгуз — в то время единственном полигоне, на котором отрабатывались все виды систем противовоздушной обороны. На эти испытания бывший «Тайфун Р», а ныне «Стриж» Р-115 — основной элемент реактивной зенитной системы РЗС-115 «Ворон» — вышел в ноябре 1955 года с новыми характеристиками. Его вес теперь достигал почти 54 кг, длина выросла до 2,9 метра, а вес взрывчатого вещества в боевой части — до 1,6 кг. Увеличились и дальность стрельбы по горизонтали — до 22,7 км, и высота стрельбы — максимальная теперь составляла 16,5 км.

Радиолокационная станция СОЗ-30, входившая в систему РЗС-115 «Ворон». Фото с сайта http://militaryrussia.ru

Согласно техническому заданию, батарея системы «Ворон», состоявшая из 12 пусковых установок, должна была за 5-7 секунд выпускать до 1440 ракет. Такой результат достигался за счет использования новой пусковой установки, спроектированной в ЦНИИ-58 под руководством легендарного артиллерийского конструктора Василия Грабина. Она была буксируемой и несла на себе 120 (!) трубчатых направляющих, причем этот пакет имел возможность кругового обстрела максимальный угол возвышения 88 градусов. Поскольку ракеты были неуправляемыми, то стрельба ими велась аналогично стрельбе из зенитного орудия: наведение на цель осуществлялось по указанию пункта управления стрельбой с радиолокационной станцией орудийной наводки.

Именно такие характеристики и показала система РЗС-115 «Ворон» на комплексных полигонных испытаниях, которые проходили с декабря 1956 года по июнь 1957-го. Но ни большая мощность залпа, ни солидный вес боевой части «Стрижа» не компенсировали его главного недостатка — малой высоты стрельбы и неуправляемости. Как отметили в своем заключении представители командования ПВО, «вследствие малой досягаемости снарядов «Стриж» по высоте и дальности (высота 13,8 км при дальности 5 км), ограниченных возможностей системы при стрельбе по низколетящим целям (менее чем под углом 30°), а также недостаточного выигрыша в эффективности стрельбы комплекса по сравнению с одной-тремя батареями 130- и 100-мм зенитных пушек при значительно большем расходе снарядов, реактивная зенитная система РЗС-115 не может качественно улучшить вооружение зенитных артиллерийских войск ПВО страны. На вооружение Советской армии для оснащения частей зенитных артиллерийских войск ПВО страны систему РЗС-115 принимать нецелесообразно».

Действительно, ракета, которая в середине 1940-х легко справлялась бы с «Летающими крепостями» и «Либрейторами», десять лет спустя уже ничего не могла сделать с новыми стратегическими бомбардировщиками В-52 и все более быстрыми и маневренными реактивными истребителями. И потому осталась всего лишь опытной системой — зато ее главный компонент превратился в снаряд для первой отечественной реактивной системы залпового огня М-21 «Град».

Из зенитных — в наземные

Реактивная боевая машина БМ-14-16 — одна из систем, на смену которым предназначался будущий «Град». Фото с сайта http://kollektsiya.ru

Что примечательно: постановление Совета министров СССР № 17, в котором НИИ-642 предписывалось подготовить проект разработки армейского осколочно-фугасного снаряда на основе Р-115, вышло 3 января 1956 года. В это время еще только-только разворачивались полигонные испытания двух пусковых установок и 2500 ракет «Стриж», а об испытаниях всего комплекса «Ворон» не было и речи. Тем не менее, в военной среде нашелся достаточно опытный и умный человек, который оценил возможности применения многоствольной пусковой установки с реактивными снарядами не против самолетов, а по наземным целям. Весьма вероятно, что на эту мысль его натолкнуло зрелище «Стрижей», стартующих из ста двадцати стволов — наверняка оно очень напоминало залп батареи «Катюш».

Реактивная система БМ-24 на учениях. Фото с сайта http://kollektsiya.ru

Но это была только одна из причин, по которой неуправляемые зенитные ракеты было решено переделать в такие же неуправляемые реактивные снаряды для поражения наземных целей. Другой причиной была явно недостаточная мощность залпа и дальность стрельбы стоявших на вооружении Советской Армии систем. Более легкие и, соответственно, более многоствольные БМ-14 и БМ-24 могли выпустить разом 16 и 12 реактивных снарядов соответственно, но на дальность не больше 10 километров. Более мощная БМД-20 с ее 200-миллиметровыми оперенными снарядами стреляла почти на 20 километров, но могла за один залп выпустить всего четыре ракеты. А новые тактические выкладки однозначно требовали реактивной системы залпового огня, для которой 20 километров будут не просто максимальной, а максимально эффективной, и у которой при этом суммарная мощность залпа вырастет по сравнению с имеющимися по крайней мере вдвое.

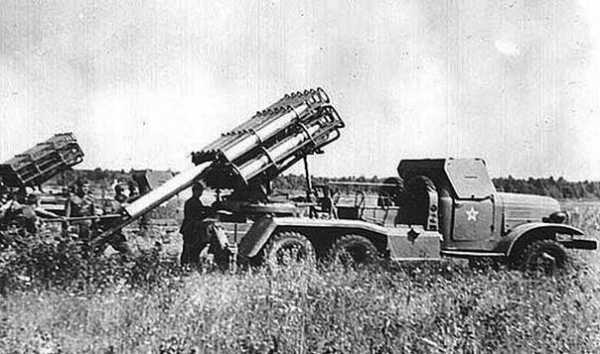

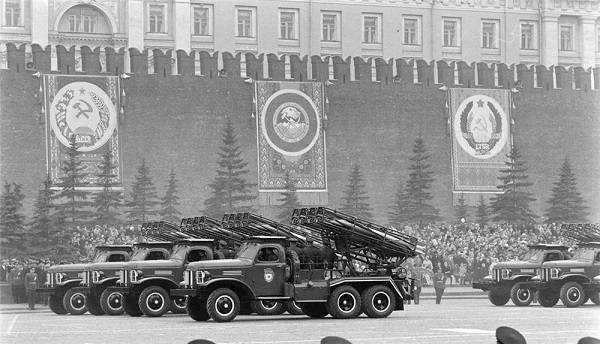

Боевые машины БМД-20 на ноябрьском параде в Москве. Фото с сайта http://www.rusmed-forever.ru

Исходя из этих вводных, можно было предположить, что для ракеты «Стриж» заявленная дальность вполне достижима уже сейчас — но вес взрывчатого вещества боевой части явно недостаточен. При этом избыток дальности вполне позволял увеличить мощность боеголовки, за счет чего дальность должна была упасть, но не слишком сильно. Именно это и предстояло просчитать и проверить на практике конструкторам и инженерам ГСНИИ-642. Но на эту работу им оказалось отведено очень немного времени. В 1957 году началась чехарда с трансформациями и пересмотрами направлений деятельности института: сначала его объединили с ОКБ-52 Владимира Челомея, назвав новую структуру НИИ-642, а год спустя, в 1958-м, после упразднения этого института бывший ГСНИИ-642 превратился в филиал челомеевского ОКБ, после чего Александр Надирадзе перешел на работу в НИИ-1 Миноборонпрома (нынешний Московский институт теплотехники, носящий его имя) и сконцентрировался на создании баллистических ракет на твердом топливе.

А тематика армейского реактивного осколочно-фугасного снаряда с самого начала не вписывалась в направление работы новообразованного НИИ-642, и в конце-концов ее передали на доработку в тульский НИИ-147. С одной стороны, это было совершенно не его проблематика: тульский институт, созданный в июле 1945 года, занимался научно-исследовательскими работами в области производства артиллерийских гильз, разрабатывая новые материалы для них и новые методы изготовления. С другой, для «артиллерийского» института это был серьезный шанс сохраниться и приобрести иной вес: Никита Хрущев, сменивший Иосифа Сталина на посту главы Советского Союза, был категорическим сторонником развития ракетного оружия в ущерб всему остальному, прежде всего артиллерии и авиации. И главный конструктор НИИ-147 Александр Ганичев не стал упираться, получив приказ приняться за совершенно новое для него дело. И не прогадал: через несколько лет тульский НИИ превратился в крупнейшего в мире разработчика реактивных систем залпового огня.

«Град» разворачивает крылья

Но прежде чем это произошло, коллективу института пришлось приложить колоссальные усилия, осваивая совершенно новую для них сферу — ракетостроение. Меньше всего проблем было с изготовлением корпусов для будущих реактивных снарядов. Эта технология не слишком отличалась от технологии изготовления артиллерийских гильз, разве что длина другая. А в активе НИИ-147 была разработка метода глубокой вытяжки, которую можно было приспособить и для производства более толстостенных и прочных оболочек, которыми являются камеры сгорания двигателей реактивных снарядов.

Труднее было с выбором системы двигателя для реактивного снаряда и самой его компоновочной схемой. После долгих изысканий осталось только четыре варианта: два — со стартовыми пороховыми двигателями и маршевыми твердотопливными разной конструкции, и еще два — с двухкамерными твердотопливными двигателями без стартового порохового, с жестко закрепленными и со складывающимися стабилизаторами.
В конечном итоге выбор остановили на реактивном снаряде с двухкамерным твердотопливным двигателем и складывающимися стабилизаторами. Выбор силовой установки был понятен: наличие стартового порохового двигателя усложняло систему, которая должна была быть простой и дешевой в производстве. А выбор в пользу складывающихся стабилизаторов объяснялся тем, что нескладные стабилизаторы не позволяли установить на одной пусковой установке больше 12-16 направляющих. Это определялось требованиями к габаритам пусковой установки для перевозки ее по железной дороге. Но проблема была в том, что такое же количество направляющих было у БМ-14 и БМ-24, а создание новой РСЗО предусматривало в том числе и увеличение числа реактивных снарядов в одном залпе.

РСЗО БМ-21 «Град» на учениях в Советской Армии. Фото с сайта http://army.lv

В итоге от жестких стабилизаторов решено было отказаться — несмотря на то, что в то время господствовала точка зрения, согласно которой раскрывающиеся стабилизаторы неизбежно должны быть менее эффективными из-за зазоров между ними и корпусом ракеты, которые возникают при установке шарниров. Чтобы убедить своих оппонентов в обратном, разработчикам пришлось провести натурные испытания: на нижнетагильском полигоне «Старатель» с переделанного станка от системы М-14 провели контрольные стрельбы двумя вариантами реактивных снарядов — с жестко установленными и складывающимися стабилизаторами. Результаты стрельбы не выявили преимущества того или иного типа по точности и дальности, а значит, выбор определялся только возможностью монтажа на пусковой установке большего числа направляющих.

Так реактивные снаряды для будущей реактивной системы залпового огня «Град» получили — впервые в отечественной истории! — раскрываемое при старте оперение, состоящее из четырех изогнутых лопастей. При заряжании их удерживало в сложенном состоянии специальное кольцо, надеваемое на нижнюю часть хвостового отсека. Снаряд вылетал из пусковой трубы, получив первоначальное вращение за счет винтового паза внутри направляющей, по которому скользил штифт в хвостовой части. А как только он оказывался на свободе, раскрывались стабилизаторы, которые так же, как и у «Тайфуна», имели отклонение от продольной оси снаряда на один градус. За счет этого снаряд получал относительно медленное вращающее движение — порядка 140-150 оборотов в минуту, которое и обеспечивало ему стабилизацию на траектории и кучность попадания.

Что получила Тула

Примечательно, что в последние годы в исторической литературе, посвященной созданию РСЗО «Град», чаще всего говориться о том, что НИИ-147 получил в руки практически готовый реактивный снаряд, каковым являлся Р-115 «Стриж». Дескать, невелика была заслуга института в том, чтобы довести чужую разработку до серийного производства: всего-то что придумать новый метод горячей вытяжки корпуса — и все!
Между тем, есть все основания считать, что конструкторские усилия специалистов НИИ-147 были куда более существенными. По всей видимости, они получили от своих предшественников — подчиненных Александра Надирадзе из ГСНИИ-642 — только их наработки по возможности приспособления неуправляемого зенитного реактивного снаряда к применению по наземным целям. Иначе трудно объяснить, зачем 18 апреля 1959 года заместитель директора НИИ-147 по научной части, и он же главный конструктор института Александр Ганичев отправил письмо, получившее исходящий №01844 на имя начальника 1-го управления Артиллерийского научно-технического комитета Главного артиллерийского управления (АНТК ГАУ) генерал-майора Михаила Соколова с просьбой дать разрешение ознакомить представителей НИИ-147 с данными снаряда «Стриж» в связи с разработкой снаряда к системе «Град».

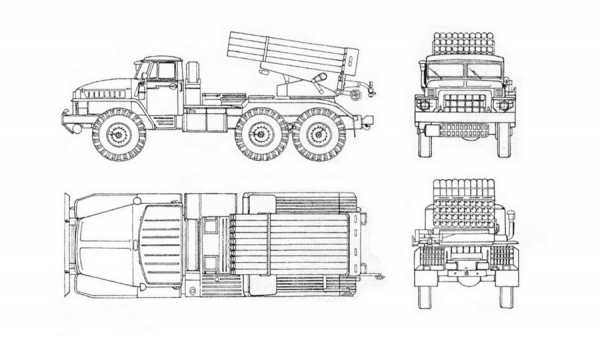

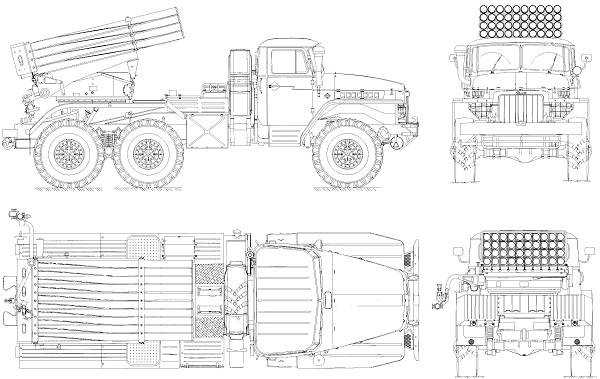

Общая схема боевой машины БМ-21, взходящий в реактивную систему залпового огня «Град». Фото с сайта http://www.russianarms.ru

И добро было бы только это письмо! Нет, есть и ответ на него, который подготовил и отправил на имя директора НИИ-147 Леонида Христофорова заместитель начальника 1-го главного управления АНТК инженер-полковник Пинчук. В нем говорится, что Артиллерийский научно-технический комитет направляет в Тулу отчет по испытаниям снаряда Р-115 и чертежи на корпус двигателя данного снаряда — с тем, чтобы эти материалы могли использоваться при разработке реактивного снаряда к будущей системе «Град». Что любопытно, и отчет, и чертежи давались тулякам на время: их надлежало вернуть в 1-е Управлению АНТК ГАУ до 15 августа 1959 года.

Судя по всему, эта переписка как раз и касалась поиска решения проблемы, какой именно двигатель лучше всего использовать на новом реактивном снаряде. Так что утверждать, будто «Стриж», так же как и его прародитель «Тайфун Р», являются точной копией снаряда для будущего «Града» — как минимум несправедливо по отношению к тульскому НИИ-147. Хотя, как видно из всей предыстории разработки БМ-21, следы германского ракетного гения в этой боевой установке, без сомнения, присутствуют.

Кстати, весьма примечательно, что туляки обращались не к кому-нибудь, а именно к генерал-майору Михаилу Соколову. Этот человек, в мае 1941 года закончивший Артиллерийскую академию им. Дзержинского, участвовал в подготовке к демонстрации руководству СССР первых экземпляров легендарной «Катюши»: как известно, она проходила в подмосковном Софрино 17 июня того же года. Кроме того, он был одним из тех, кто готовил экипажи этих боевых машин и вместе с первым командиром батареи «Катюш» капитаном Иваном Флеровым обучал бойцов обращению с новой техникой. Так что реактивные системы залпового огня были для него не просто хорошо знакомым предметом — можно сказать, он посвятил им практически всю свою военную жизнь.

Есть и другая версия того, как и почему тульский НИИ-147 получил 24 февраля 1959 года приказ Государственного комитета Совета министров СССР по оборонной технике на разработку дивизионной реактивной системы залпового огня. Согласно ей, первоначально созданием новой системы с использованием доработанной ракеты «Стриж» должно было заниматься свердловское СКБ-203, образованное в 1949 году специально для разработки и опытного производства наземной ракетной техники. Дескать, когда в СКБ-203 поняли, что не могут выполнить требование по размещению 30 направляющих на установке, поскольку мешают нескладные стабилизаторы ракеты, то пришли к идее со складным оперением, которое удерживается кольцом при заряжании. Но поскольку заниматься собственно доведением этой модернизации ракеты до серийного производства в СКБ-203 не могли, пришлось искать исполнителя на стороне, и по счастливой случайного главный конструктор бюро Александр Яскин познакомился в ГРАУ с туляком Александром Ганичевым, который согласился взяться за эту работу.

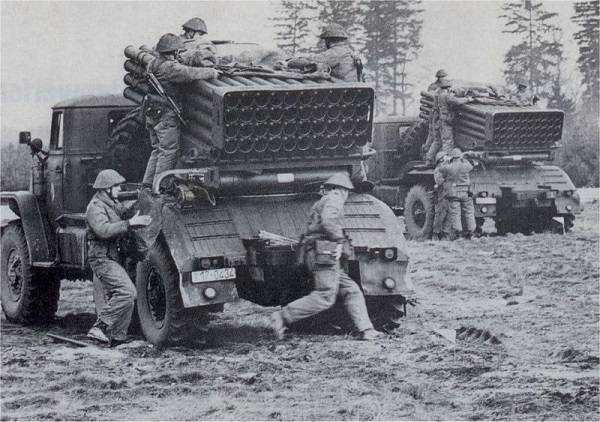

БМ-21 на учениях Национальной народной армии ГДР — одной из стран Варшавского договора, где «Град» стоял на вооружении. Фото с сайта http://army.lv

Версия эта, не имеющая никаких документальных подтверждений, выглядит, мягко говоря, странно, и потому оставим ее на совести ее разработчиков. Отметим только, что в плане опытно-конструкторских работ на 1959 год, утвержденном министром обороны СССР и согласованном с Государственным комитетом Совета министров СССР по оборонной технике, головным исполнителем по теме «Град» назван московский НИИ-24 — будущий Научно-исследовательский машиностроительный институт имени Бахирева, в то время бывший основным разработчиком боеприпасов. И логичнее всего, что разработку реактивного снаряда в НИИ-24 решено было переложить на плечи коллег из тульского НИИ-147, а за свердловским СКБ-203, да еще и недавно организованным, оставить их сугубо профессиональную сферу — разработку пусковой установки.

Остров Даманский — и далее везде

12 марта 1959 были утверждены «Тактико-технические требования на опытно-конструкторскую работу №007738 «Дивизионная полевая реактивная система «Град», в которых еще раз распределялись роли разработчиков: НИИ-24 — головной разработчик, НИИ-147 — разработчик двигателя для реактивного снаряда, СКБ-203 — разработчик пусковой установки. 30 мая 1960 года увидело свет постановление Совета министров СССР № 578-236, которое задавало начало работ по созданию уже не опытной, а серийной системы «Град». Этим документом на СКБ-203 возлагалось создание боевой и транспортной машин для РСЗО «Град», на НИИ-6 (сегодня — Центральный НИИ химии и механики) — разработка новых сортов пороха марки «РСИ» для твердотопливного заряда двигателя, на ГСКБ-47 — будущее НПО «Базальт» — создание боевой части для реактивных снарядов, на Научно-исследовательский технологический институт в Балашихе — разработка механических взрывателей. А затем Главное артиллерийское управление Минобороны выдало тактико-технические требования на создание «Полевой реактивной системы «Град», которая рассматривалась уже не как опытно-конструкторская тема, а как создание серийной системы вооружения.
После выхода правительственного постановление прошло полтора года, прежде чем первые две боевых машины новой РСЗО «Град», созданных на базе автомобиля «Урал-375Д», были представлены военным из Главного ракетно-артиллерийского управления Минобороны СССР. Через три месяца, 1 марта 1962 года, на артиллерийском полигоне «Ржевка» под Ленинградом начались полигонные испытания «Града». А год спустя, 28 марта 1963 года, разработка БМ-21 закончилась принятием постановления Совета министров СССР о постановке новой реактивной системы залпового огня «Град» на вооружение.

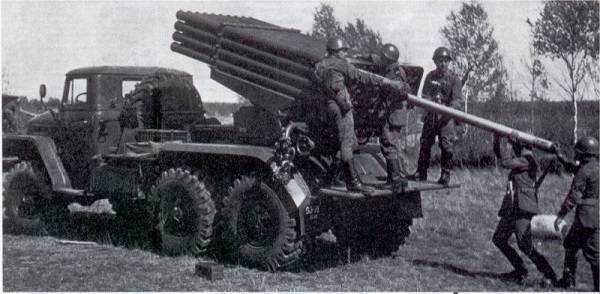

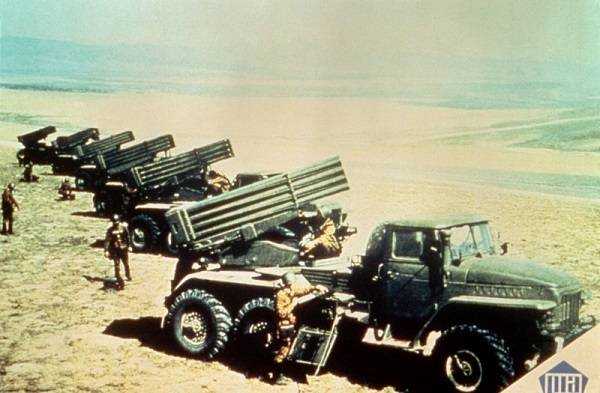

«Грады» ранних выпусков на дивизионных учениях в Советской Армии. Фото с сайта http://army.lv

Спустя еще десять месяцев, 29 января 1964 года появилось новое постановление — о запуске «Градов» в серийное производство. А 7 ноября 1964 года первые серийные БМ-21 приняли участие в традиционном параде по случаю очередной годовщины Октябрьской революции. Глядя на эти грозные установки, каждая из которых могла выпустить четыре десятка реактивных снарядов, ни москвичи, ни иностранные дипломаты и журналисты, ни даже многие военные-участники парада не догадывались, что в действительности ни одна из них не способна к полноценной боевой работе из-за того, что на заводе не успели получить и установить электропривод артиллерийской части.
Через пять лет, 15 марта 1969 года «Грады» приняли свое боевое крещение. Случилось это во время боев за остров Даманский на реке Уссури, где советским пограничникам и военным пришлось отражать атаки китайской армии. После того, как ни пехотной атакой, ни танками китайских солдат так и не удалось вытеснить с захваченного острова, решено было применить новую артиллерийскую систему. В бой вступил 13-й отдельный реактивный артиллерийский дивизион под командованием майора Михаила Ващенко, входивший в состав артиллерии 135-й мотострелковой дивизии, которая принимала участие в отражении китайской агрессии. Как и полагалось по штату мирного времени, дивизион имел на своем вооружении боевых машин БМ–21 «Град» (по штатам времени военного их число возрастало до 18 машин). После того, как «Грады» дали залп по Даманскому, китайцы в течение десяти минут потеряли, по разным данным, до 1000 человек только убитыми — и подразделения НОАК обратились в бегство.

Реактивные снаряды к БМ-21 и сама пусковая установка, попавшие в руки афганских талибов после ухода советских войск из страны. Фото с сайта http://army.lv

После этого «Град» воевал почти непрерывно — правда, в основном за пределами территории Советского Союза и России. Наиболее массовым применением этих реактивных систем нужно, видимо, считать их участие в боевых действиях в Афганистане в составе Ограниченного контингента советских войск. На своей земле БМ-21 были вынуждены стрелять в ходе обеих чеченских кампаний, а на чужой — пожалуй, в половине государств мира. Ведь, помимо Советской Армии, на вооружении их имели армии еще полусотни государств, не считая тех, что оказывались в руках незаконных вооруженных формирований.

На сегодняшний день БМ-21 «Град», завоевавшая звание самой массовой реактивной системы залпового огня в мире, понемногу снимается с вооружения российской армии и флота: по состоянию на 2016 год, в строю числятся всего 530 этих боевых машин (еще около 2000 находятся на хранении). На смену ему пришли новые РСЗО — БМ-27 «Ураган», БМ-30 «Смерч» и 9К51М «Торнадо». Но окончательно списывать «Грады» со счетов рано — так же, как некогда оказалось рано отказываться реактивных систем залпового огня как таковых, на что пошли на Западе и не захотели пойти в СССР. И не прогадали.

Принятая на вооружение Советской Армии РСЗО БМ-21 «Град» до сих пор стоит на вооружении Армии России. Фото с сайта http://army.lv

topwar.ru

Град на голову врага » Военное обозрение

РСЗО «Град» (9К51) — созданная в СССР реактивная система залпового огня калибра 122 мм. «Град» предназначен для подавления живой силы, небронированной и легкобронированной техники противника, а также решения других задач в зависимости от складывающейся обстановки. РСЗО принята на вооружение армии в 1963 году. Калибр используемых снарядов – 122 мм., количество направляющих – 40 шт., максимальная дальность ведения огня – 20,4 км. Артиллерийская часть установки устанавливается на шасси грузовых автомобилей «Урал-375Д» или «Урал-4320» в зависимости от модификации. Модификация РСЗО «Град-1» монтируется на шасси «ЗИЛ-131». Скорость боевой машины составляет 75-90 км/ч.

Назначение и особенности

Задачей полевой 122-мм дивизионной РСЗО БМ-21 «Град» является уничтожение открытой и укрытой живой силы противника, небронированной и легкобронированной техники, минометных и артиллерийских батарей, командных пунктов, а также других целей в районах сосредоточения противника и в ходе ведения боевых действий.

Система «Град» имеет высокие динамические качества и хорошую проходимость, что делает возможным эффективнее ее использование совместно с бронетехникой в условиях марша и на переднем крае в ходе ведения боевых действий. Перезарядка БМ-21 осуществляется вручную при помощи транспортно-заряжающей машины (трехосный автомобиль ЗИЛ-131 с 2-мя стеллажами – каждый на 20 снарядов).

Состав

В состав РСЗО «Град» включается боевая машина БМ-21 на шасси Урал-375Д», неуправляемые реактивные снаряды калибра 122 мм., система управления огнем и транспортно-заряжающая машина – ТЗМ 9Т254. Для подготовки исходных данных для ведения огня в составе батареи БМ-21 имеется машина управления 1В110 «Береза», изготовленная на шасси грузовика ГАЗ-66.

БМ-21 представляет из себя автомобильное шасси повышенной проходимости с установкой артиллерийской части в корме машины. Артиллерийская часть включает в себя пакет из 40 трубчатых направляющих, смонтированных на поворотном основании, поворотный и подъемный механизмы, прицельные приспособления, др. оборудование. Наведение может осуществляться как в горизонтальной, так и вертикальной плоскости. В направляющих (внутренним диаметром 122,4 мм. и длиной в 3 м.) для придания снаряду вращательного движения выполнен винтовой П-образный паз. Пакет направляющих включает в себя 4 ряда по 10 труб в каждом, вместе с прицельными приспособлениями он крепится на жесткой сварной люльке. Механизмы наведения обеспечивают наведение в вертикальной плоскости (от 0 до +55 градусов) и в горизонтальной – 172 градуса (70 градусов вправо и 102 градуса влево от автомобиля). Наведение направляющих производится электроприводом.

Система управления огнем (СУО) обеспечивает ведение залповой или одиночной стрельбы из кабины установки или с выносного пульта с расстояния до 50 м. Продолжительность полного залпа «Града» составляет 20 секунд. Стрельба может вестись в широком температурном диапазоне (от -40 до +50 градусов) при минимальном (за счет применения ЭВМ и последовательного схода снарядов с направляющих) раскачивании машины. Время приведения РСЗО «Град» из походного положения в боевое не превышает 3,5 минут. БМ-21 обладает высокой проходимостью, а на шоссе может развивать скорость до 90 км/ч, установка в состоянии преодолеть брод глубиной в полтора метра. Машина оборудована радиостанцией Р-108М и средствами пожаротушения.

Модернизированный вариант БМ-21-1 использует в качестве шасси дизельный «Урал-4320» и имеет АСУНО – автоматизированную систему управления наведением и огнем, АПП – аппаратуру подготовки и пуска, а также НАП СНС – спутниковую навигационную систему. Данные системы обеспечивают: первоначальное ориентирование пакета направляющих, определение начальных и текущих координат во время движения с показом местоположения и маршрута движения на электронной карте местности на экране ЭВМ, наведение пакета направляющих из кабины без выхода расчета и применения прицельных приспособлений, автоматизированное дистанционное введение данных во взрыватели реактивных снарядов, пуск реактивных снарядов из кабины без выхода расчета.

Основные типы используемых реактивных снарядов:

9М22 — используется на дальности от 5 до 20,4 км. При максимальной дальности стрельбы рассеивание по боковому направлению составляет – 1/200 по дальности – 1/130. Для ведения стрельбы на меньшую дальность (12-15,9 км.) применяется малое, а при ведении стрельбы на дальность менее 12 км – большое тормозное кольцо. Длина снаряда составляет 2,87 м., масса – 66 кг. (головная часть – 18,4 кг. содержит 6,4 кг. взрывчатого вещества). Снаряд оснащается головным взрывателем ударного действия с дальним взведением МРВ, а также МРВ-У с 3-мя установками: на мгновенное действие, малое и большое замедление. Взведение взрывателя происходит после того как снаряд сошел с направляющей и отдалился от установки на 150-450 метров.

9М22У – широко применяемый тип НУРС с осколочно-фугасной боевой частью. От снаряда 9М22 отличается большим количеством осколков. Пороховой заряд массой в 20,45 кг обеспечивает максимальную дальность стрельбы до 20,4 км со скоростью полета снаряда до 690 м/с.

9М22С – реактивный снаряд с зажигательной боевой частью.

9М23 «Лейка» – специализированный осколочный снаряд с химической боевой частью (1,8 кг обычного взрывчатого вещества и 3,11 кг химического вещества Р-35, или 1,39 кг обычного взрывчатого вещества и 2,83 кг химического вещества Р-33). Снаряд оснащается механическим и радиолокационным взрывателями, последний срабатывает на высоте 1,6-30 метров. При подрыве дает 760 осколков массой в 14,7 г. Дальность стрельбы при использовании радиолокационного взрывателя – 18,8 км.

9М43 – реактивный снаряд для постановки ослепляющих и маскирующих завес перед боевыми порядками своих войск и войск противника массой 56,5 кг. Применяется на дальности 5-20,1 км. Состоит из 5 дымовых элементов красного фосфора массой в 0,8 кг. Залп из 10 снарядов создает сплошную завесу шириной 1 км по фронту и 0,8-1 км в глубину в течение 5,3 мин.

9М28К – реактивный снаряд для дистанционной постановки минных полей. Масса – 57,7 кг, масса головной части — 22,8 кг (содержит 3 мины по 5 кг), дальность ведения огня 13,4 км. Для того чтобы заминировать 1 км. фронта, требуется использование 90 снарядов. Время самоликвидации мин после установки от 16 до 24 часов.

9М16 – реактивный снаряд для установки противопехотных минных полей. Масса – 56,4 кг, масса головной части – 21,6 кг (содержит 5 противопехотных осколочных мин ПОМ-2 весом в 1,7 кг каждая), максимальная дальность ведения огня – 3,4 км. Залп из 20 снарядов способен заминировать 1 км фронта. Мины могут самоликвидироваться через 4-100 часов после установки.

9М28Ф – реактивный снаряд с мощной фугасной частью. Масса снаряда – 56,5 кг, масса головной части – 21 кг, масса взрывчатого вещества – 14 кг, дальность стрельбы 1,5-15 км.

9М28Д – реактивный снаряд для постановки радиопомех КВ и УКВ диапазонов для затруднения радиосвязи противника в тактическом звене. Комплект из 8 снарядов с одинаковыми динамическими и весогабаритными характеристиками способен подавлять радиосредства в диапазоне от 1,5 до 120 МГц. Дальность ведения стрельбы боеприпасом – 18,5 км, масса снаряда – 66 кг, масса боевой части – 18,4 кг. Время непрерывной работы передатчика помех составляет 1 час, радиус действия помех 700 метров.

9М42 – осветительный реактивный снаряд для системы «Иллюминация» обеспечивает освещение местности диаметром в 1 км с высоты 450-500 метров в течение 90 секунд с обеспечением уровня освещенности силой 2 люкса.

Состояние на сегодняшний день

В наше время РСЗО «Град» состоит на вооружении более чем 30 различных стран. По состоянию на 2007 год в сухопутных войсках России насчитывалось 2500 установок БМ-21 (367 на вооружении, остальные в резерве). В войсках береговой обороны находится еще 36 установок. На вооружении армий других стран находится около 3000 установок «Град». РСЗО «Град» в течение десятилетий выпускалась большими партиями и является самой массовой реактивной системой залпового огня данного класса. К примеру, только на Мотовилихинских заводах было произведено 3000 БМ-21 и изготовлено 3 млн. снарядов к ним.

РСЗО «Град-В» авиадесантируемая установка

РСЗО «Град» стала базой для создания таких систем как:

9К59 «Прима» – многоцелевая реактивная система залпового огня повышенного могущества – 50 направляющих.

«Град-В» – авиадесантируемая установка с 12 направляющими для стрельбы всеми типами снарядов на базе ГАЗ-66.

«Град-М» – корабельный аналог РСЗО, предназначенный для установки на десантные корабли ВМФ. Разработка началась в 1966 году. Комплекс состоит из пусковой установки с 40 направляющими, приборов управления стрельбой, дальномерного визирного устройства с лазерным дальномером. После доработки и испытаний в 1978 году была принята на вооружение.

БМ-21ПД «Дамба» – реактивная система залпового огня, предназначенная для борьбы с морскими диверсантами и подводными лодками, используется для защиты морских границ и военно-морских баз. Разработана в 1980-х годах.

РСЗО «Град» была настолько популярной, что во многих странах выпускались ее копии: в Египте, Ираке, Индии, Китае, Пакистане, Румынии и Северной Корее. Многие из этих стран производили и реактивные снаряды к ним. Итальянская РСЗО ФИРОС 25/30 совместима с РСЗО «Град». В 1975 году в Чехословакии была спроектирована установка RM-70, которая была создана путем размещения артиллерийской части «Града» на шасси грузовика «Татра-813».

topwar.ru

БМ-21 «Град» — характеристики, видео, стрельба, фото

Со времен первого грандиозного залпа знаменитых «Катюш» и по сей день русские ракетные установки считаются лучшими в мире. Разработка реактивных систем залпового огня всегда была приоритетной отраслью в военной индустрии России. Приоритет этот не является негласным, он документально зафиксирован: в 1938 году сотрудники Реактивного научно-исследовательского института получили патент на многоствольную систему, стреляющую ракетными снарядами.

Работы по созданию систем неуправляемого реактивного оружия увенчались успехом: конструкторы добились прекрасной боевой мощи, и все благодаря залповому принципу ведения огня. В начале 40-х годов снаряды ствольной артиллерии значительно превосходили одиночные ракеты. Стрельба последними не имела достаточной кучности и точности. Однако инженеры смогли умело компенсировать этот недостаток, используя несколько стволов для пуска ракет. На различных модификациях «Катюш» было от 12 до 48 направляющих, время залпа составляло менее 10 секунд.

В период Великой отечественной войны в Советском союзе был налажен выпуск целой серии реактивных установок, имеющих различные калибры и различное количество направляющих. Этими легендарными машинами комплектовались Гвардейские минометные полки, по огневой мощи с которыми не могло сравниться ни одно другое подразделение.

После войны залповым реактивным системам также уделялось огромное внимание. В 50-х гг. были спроектированы две установки: БМ-14 калибра 140 мм имела дальнобойность 9.8 километров, дальнобойность БМ-24 того же калибра составляла 16.8 километров. Точность турбореактивных снарядов повышалась за счет их вращения во время полета. Большинство западных экспертов к концу 50-х гг. придерживалось мнения, что дальнейшее развитие реактивных систем залпового огня будет весьма затруднительно. Они считали, что невозможно превзойти существующий уровень эффективности этого вида вооружения и свои ведущие позиции в войсках ракетной артиллерии эти системы должны уступить другому оружию.

Однако отечественные специалисты не разделяли подобного мнения и работы по проектированию ракетных систем залпового огня шли полным ходом. В 1963 г. на вооружение ракетно-артиллерийских войск поступила РСЗО «Град» (БМ-21), ставшая базовой установкой для межвидовых типов реактивного вооружения СССР. В течение очень долго времени эта установка в технологическом плане не имела себе равных среди зарубежных аналогов.

Разработка «Града» была утверждена специальной правительственной директивой от 30 мая 1960 года. Проект был поручен НИИ-147, возглавлял который А.Н.Гоничев, чей талант гениального конструктора и многолетний опыт позволили в самые сжатые сроки разработать оригинальную конструкцию, основанную на совершенно новом, никогда ранее не использовавшемся подходе. Разработкой отдельных узлов системы занимались различные организации, так, пусковая установка разрабатывалась в СКБ-203, твердотопливные элементы – в НИИ-6, за начинку боевых отсеков отвечало ГСКБ-47.

РСЗО «Град» должна была заменить устаревшие БМ-14. В системе использовались осколочно-фугасные снаряды М-21-ОФ калибра 122 мм. Основными целями для них служили районы сосредоточения бронетехники и живой силы неприятеля, минометные и артиллерийские батареи, узлы снабжения, бункерные укрепления и узловые опорные пункты.

Предварительные испытания опытных образцов «Града» успешно завершились в декабре 1961 г. 31 декабря конструкторы предоставили Главному ракетно-артиллерийскому управлению две готовые к использованию системы. В начале весны 1962 года на полигоне в Ленинградской области прошли полномасштабные испытания РСЗО «Град», планировалось осуществить более 650 пусков ракет и обкатать комплекс на маршруте в 10 тыс. км. Но проехав немногим более 3.3 тыс. км шасси сломалось: вышел из строя левый лонжерон рамы, испытания пришлось приостановить. После замены шасси тестирование продолжилось, однако и на этот раз не обошлось без неполадок: прогнулись средний и задний мосты и деформировался карданный вал, соприкасавшийся при работе с осью балансира.

Но, несмотря на некоторые конструктивные недочеты, 28 марта 1963 г. боевую машину приняли на вооружение. Первые серийные образцы поступили в войска в 1964 г.

Производством систем занимался пермский завод №172. В 1970 г. с конвейера сошло 646 установок, в следующем году – почти 500, причем 124 предназначались для экспортных поставок. За шесть месяцев 1972 года выпуск составил 255 единиц, 60 из которых – экспортные. К середине 90-х годов более 2000 советских ракетных систем залпового огня было закуплено 50 странами мира.

Реактивные снаряды 9М22 (М-21-ОФ) производились заводом №176. В 1964 году планировалось выпустить 10 тыс. снарядов, по 5 тыс. в каждом полугодии. Однако уложиться в график предприятию не удалось. К апрелю 1964 г. было выпущено около 650 ракетных носителей и 350 боевых отсеков.

В состав РСЗО «Град» входит пусковая установка, монтированная на шасси грузовой автомашины Урал-375Д , механизм управления огнем и автомобиль для транспортировки и заряжения боеприпасов. В дальнейшем была разработана система под индексом БМ-21-1, которая включает грузовик Урал-4320 повышенной проходимости. Модификация «Град-1»

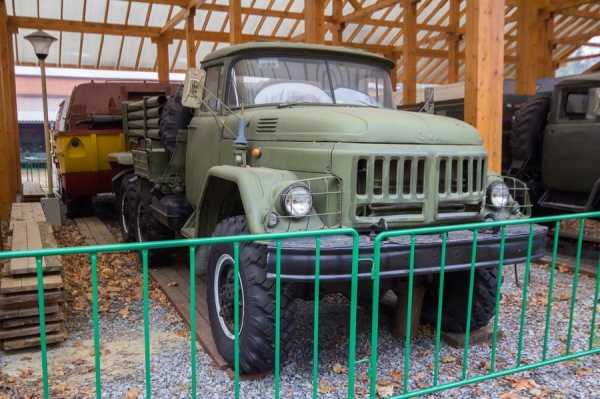

устанавливается на ЗИЛ-131. Скорость передвижения боевых машин составляет 75-90 км/ч. Современные системы
» Град» предусматривают комплекс автоматизированного управления огнём «Виварий». Стрельба производится неуправляемыми реактивными снарядами калибра 122 мм. Информация о целях удара обрабатывается в машине управления 1В110 «Береза», входящей в состав батареи.

Снаряженная масса БМ-21 составляет 13.7 т. Количество членов экипажа – 6 человек. Залп производится за 20 секунд, перезарядка осуществляется за 7 минут, боекомплект подается со специальной зарядной платформы. Штатный боезапас состоит из 3 залпов.

Боевая часть системы, служащая для наведения и пуска снарядов, имеет 40 трубчатых направляющих, по десять в четырех рядах. Их длина составляет 3 метра, диаметр ствольного канала – 122.4 мм. При движении по ствольному каналу снаряд приобретает вращательное движение, придаваемое специальным винтовым пазом, которым оборудованы направляющие.
Вертикальное и горизонтальное наведение установки может производиться как вручную, так и при помощи электрического привода.

Подъемное устройство, располагающееся в середине основания, главной шестерней взаимодействует с зубчатым валом люльки. При осуществлении наведения в ручном режиме или электроприводом главная шестерня придает вращение зубчатому валу, благодаря чему направляющие сдвигаются на необходимый угол возвышения. Поворотное устройство находится в левой части основания. Оно своей главной шестерней цепляет неподвижное внутренне кольцо погона.

При электрическом и ручном наведении системы главная шестерня обкатывает неподвижное внутреннее кольцо, приводя в движение поворотную часть установки. Наводящие устройства обеспечивают вертикальное наведение боевой части на угол от 0^о до 55^о. Диапазон горизонтального поворота составляет 172^о (70^о в левую сторону от машины и 102^о в правую). Наведение осуществляется главным образом электроприводом.

Люлька оборудована специальной уравновешивающей системой, проводящей в частичное равновесие качающуюся часть установки. В ее конструкцию входя два идентичных пластинчатых торсиона. Одним концом торсион закреплен в люльке, другой конец через систему рычагов подведен к основанию.

К прицельным устройствам боевой машины относятся механический прицел, коллиматор К-1 и орудийная панорама ПГ-1М.
Первоначальным боеприпасом «Града» был осколочно-фугасный реактивный снаряд 9М22, открывший новую страницу в истории ракетной артиллерии. Главный конструктор НИИ-147 Александр Ганичев предложил революционно новый способ изготовления снаряда: если раньше корпус просто вырезался из стального цилиндра, то теперь использовался высокотехнологичный метод вытяжки из стальных пластин, применявшийся для производства артиллерийских гильз. Еще одним нововведением стало складывающееся оперение снарядов «Града», для удержания которого используется специальный хомут, не позволяющий стабилизаторам выходить за габариты ракеты. Во время полета снаряд стабилизируется как при помощи хвостового оперения, так и благодаря продольному вращению. Первоначальное вращение, придаваемое ракете при выходе из сопла, поддерживается лопастями стабилизаторов, который имеют наклон в 1^о к главной оси.

Реактивный снаряд имеет длину 2.87 метра, и массу 66 кг. Боеголовка весит 18.4 кг, из которых 6.4 кг – взрывчатое вещество. Эффективность осколочного действия 9М22 вдвое превосходила снаряд М-14-ОФ, фугасного – в 1.7 раза.

Пороховой заряд воспламенялся при помощи запалов, которые активировались электрическими импульсами. Масса ракетного заряда, расположенного в хвостовой и головной шашках, составляет 20.4 кг.

В конструкцию снаряда входили головные ударные взрыватели дальнего взведения МРВ или МРВ-У. Установить взрыватели можно было на большое или малое замедление и на мгновенное действие. Взрыватель взводится после вылета из сопла при преодолении снарядом 200-450 метров.

Дальнобойность 9М22 – 20.4 км, фактическая минимальная дистанция нанесения удара составляет не многим более 5 км. Боевые характеристики позволяют вести огонь и на 1.5 км, однако в этом случае произойдет рассеивание ракет на большой площади. Продольное рассеивание при максимальной дистанции удара – 1/130, поперечное 1/200.

Максимальная скорость снарядов – 715 м/с. При выходе из направляющих ракета имеет скорость 50 м/c.

При стрельбе на малые дистанции использовались специальные устройства – тормозные кольца, призванные увеличить кучность залпа. При дальности менее 12 км снаряды оснащались большим тормозным кольцом, от 12 до 16 км – малым тормозным кольцом.

Залп полностью загруженной установки наносит урон живой силе, расположенной на открытой местности, на площади до 1050 м², небронированной технике – на площади до 840 м².

На основе 9М22 в 1963 г. в НИИ-147 разработали осколочно-химический снаряд 9М23 «Лейка», сохранивший массу, габариты, двигательную систему и баллистические характеристики прототипа. Боеголовка «Лейки» снабжена химическими веществами Р-33 или Р-35. Масса первого составляет 2.83 кг в комплекте с 1.39 кг взрывчатки, вес второго – 3.11 кг с 1.8 кг взрывчатки. По площади поражения снаряд 9М23 в полтора раза превосходит химический турбореактивный снаряд М-14 калибра 140 мм.

В конструкцию «Лейки» входит механический взрыватель МРВ и радиолокационный взрыватель 9Э310, использующийся для детонации снаряда на установленной высоте, задаваемой в пределах от 1.5 до 30 метров. Благодаря взрыву в воздухе значительно увеличивается площадь поражения ОВ и осколками. Среднее количество поражающих осколков – около 760, средний вес – 15 г. Использование радиолокационного взрывателя уменьшило дальнобойность на 1.6 км.

ГНПП «Сплав» занимаются разработкой новых снарядов для системы «Град». Первый из них — снаряд с дальностью стрельбы до 35 км и головной частью повышенной мощности. Кроме применения двигателя на смесевом топливе, используется ОФ головная часть с блоком готовых поражающих элементов. Эффективность поражения цели увеличивается вдвое по сравнению с штатным. Второй образец оснащен отделяемой головной частью с парой самонаводящихся боевых элемента, предназначенными для уничтожения бронетехники. Третий образец имеет дальность стрельбы 33 км и отделяемую ОФ головную часть. Он включает дистанционный взрыватель, после активации которого головная часть отделяется от двигателя. Затем, заторможеннная  парашютной системой, она практически по вертикальной траектории движется к цели. Взрыватель может быть запрагромирован на подрыв при высотах 0-30 метров от поверхности земли.
В 1970-90 гг. д ля «Града» разработаны современные 122-мм снаряды. Данные образцы включают:

Неуправляемый реактивный осколочно-фугасный снаряд 9М28Ф (слева), снаряд

9М28К с кассетной головной частью (в центре) и 3М16 (справа)

1. Система «Иллюминация». Осветительный РС 9М42, 1,5 минуты
освещающий с высоты 450-500 м область диаметром 1000 м ;

2. Неуправляемый РС 9М28К с кассетной головной частью. Предназначен для дистанционной постановки противотанковых мин ПТМ-3 кумулятивного действия. Длина — 3019 мм; масса — 57,7 кг ; масса головной части — 22,8 кг; масса  ВВ — 1,85 кг; масса мины — 5 кг; кол-во мин — 3; дальность стрельбы — 13,4 км; время самоликвидации — 16-24 часа;

3. РС 9М519. Предсталяет собой комплект из 8 реактивных снарядов для создания радиопомех в диапазоне от 1,5 до 120 МГц (КВ и УКВ-диапазонов) с дальностью стрельбы до 18,5 км. За счет передатчиком Р-032 помехоопределенной литеры в течение часа создает шумовые и заградительные помехи в радиусе 700 метров, прерывает радиосвязь, что приводит к дезорганизации противника. Длина — 3025 мм; масса — 66 кг ; масса головной части — 18,4 кг;

4. Неуправляемый реактивный осколочно-фугасный снаряд 9М28Ф.
На дальности до 15 км уничтожает открытую небронированную или легкобронированную технику, а также живую силу. Длина — 2270 мм; масса — 56,5 кг ; масса головной части — 21,0 кг; кол-во поражающих элементов — 2440 осколков корпуса по
3 г каждый и  1000 готовых по 5,5 г;

4 . Реактивный дымовой снаряд  9М43 весом 66 кг с дальностью стрельбы 20,2 км. Снаряд включает 5 дымовых элементов, снаряженных 800 г красного фосфора. Пуск 10 снарядов на 5,3 минуты создает сплошную завесу глубиной 0,8 км и 1 км по фронту. Длина — 2950 мм;

5 . Реактивный снаряд 3М16 для постановки противопехотных минных заграждений весом 56,4 кг. Его головная часть весом 21,6 кг содержит 5 противопехотных осколочных мин ПОМ-2 весом 1,7 кг, каждая из которых содержит 130 г ВВ. Максимальная дальность стрельбы снарядами с противопехотными минами составляет 13,4 км; пуск 20 ракет минирует 1000 метров фронта. Чтобы мины не были опасны для собственных войск, они имеют программируемое устройство самоликвидации в интервале от 4 до 100 ч с момента постановки;

6. 9М521 с ОФ головной частью повышенного могущества. На дальности до 40 км уничтожает открытую небронированную или легкобронированную технику, а также живую силу. Длина — 2840 мм; масса — 66 кг ; масса головной части — 21,0 кг; кол-во поражающих элементов — 2440 осколков корпуса по 3 г каждый и  1000 готовых по 5,5 г;

7. 9М522 с отделяемой ОФ боевой частью. На дальности до 37,5 км уничтожает открытую небронированную или легкобронированную технику, а также живую силу. Длина — 3037 мм; масса — 70 кг ; масса головной части — 25,0 кг; кол-во поражающих элементов — 1210 осколков корпуса по 7,5 г каждый, 690 готовых по 5,5 г, 1800 готовых по 0,78 г;

8. 9М217 с самоприцеливающимися боевыми элементами. Разработан для уничтожения военной техники, включая основные боевые танки, боевые машины пехоты, САУ и другие на дальности до 30 км. Длина — 3037 мм; масса — 70 кг ; масса головной части — 25,0 кг; бронепробиваемость — 60-70 мм с дистанции 0,1 км под углом 30⁰ по нормали;

9. 9М218 с кумулятивно-осколочными боевыми элементами. На дальности до 30 км уничтожает легкую бронетехнику (БМП, САУ, БМД, БТР) и живую силу на стоянке. Длина — 3037 мм; масса — 70 кг ; масса головной части — 25,0 кг; кол-во кумулятивно-осколочных боевых элементов — 45.

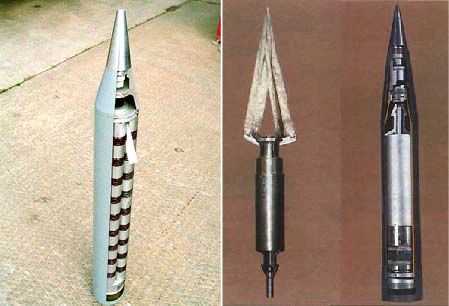

9М218 с кумулятивно-осколочными боевыми элементами ( слева) и 9М519 (справа)

Помимо работы над реактивными снарядами, проводится усовершенствование самой машины БМ-21, которая в скором времени может получить два транспортно-пусковых контейнеров (ТПК). Данные одноразовые полмерные моноблоки сократят время заряжения до5 мин.

Стоит отматить, что на базе БМ-21 были созданы другие разновидности реактивных систем залпового огня, которые с успехом применяются в различных родах войск:
БМ-21В «Град-В» — авиадесантируемая система;
9К132 «Град-П» — легкая переносная одноствольная пусковая установка;
БМ-21 ПД «Дамба» — система, разработанная в 80-х годах, предназначена для защиты военно-морских баз от морских диверсантов и сверхмалых подводных лодок. В составе комплекса находится транспортная машина 95ТМ, боевая машина БМ-21ПД и неуправляемый снаряд ПРС-60.

А-215 «Град-М» — корабельная система для вооружения десантных кораблей ВМФ;
9К55 «Град-1″ — 36-ствольная система для артиллерийских подразделений полкового звена;
9К59 «Прима» — многоцелевая система повышенного могущества.

Система «Град» активно применялась в Афганской войне (1979—1989), Карабахском локальном конфликте, двух Чеченских войнах, в войне в Южной Осетии. Широкое распространение в арабских государствах получила модернизированная пусковая установка «Град» с 30 направляющими, которая монтировалась на шасси ISUZU или ЗИЛ-131.

Залп батареи БМ-21 «Град» в Южной Осетии. Со 100% нельзя сказать, что это видео из Южной Осетии. Плотное построение РСЗО наводит на мысль о прошедших учениях Северо-Кавказского военного округа.

БМ-21 «Град» на военных учениях в Балгарии. На вооружении болгарской армии находится 100 РСЗО «Град» в действии и 200 в запасе.
——
ещё интересные фото: walkarounds.airforce.ru/artillery/rus/bm-21/index.htm
www.defencetalk.com
pwm.org.pl
spruebender.net/forum2

warinform.ru

Внук «Катюши». Реактивная система залпового огня «Град»

«Град» — известнейшая военная разработка СССР после AK-47, поспорят тут разве что Су и МиГ. Реактивные системы залпового огня — отдельная глава истории войн. Читайте о РСЗО «Град» — вершине инженерной мысли, смертоносной машине и музейном экспонате.

Перед «Градом»

«Катюша», или, как правильно она называется, реактивная пусковая установка БМ-13, сыграла в финале Второй мировой столь значимую роль, что правящая верхушка СССР сразу после окончания войны отдала инженерам приказ всячески развивать направление реактивной артиллерии.

Чем же была так хороша «Катюша» и чем так хороши машины, пришедшие ей на смену? Идея состоит в следующем: взять грузовой автомобиль, способный преодолевать пересеченную местность, и поставить на его шасси артиллерийскую часть, состоящую из подвижного пакета трубчатых направляющих, начиненных реактивными снарядами.

Действие снаряда может быть различным, но самое распространенное — осколочно-фугасное. Дальность стрельбы — километры и десятки километров. Скорость перемещения машины — как у обычного грузовика. Приведение в боевое состояние — за считанные минуты. Неудивительно, что такие установки быстро стали ценными составляющими дивизионной и полковой артиллерии армии СССР.

Первой послевоенной попыткой развить идеи «Катюши» была БМ-14, то есть «боевая машина, модель 14». Как ни удивительно, в ее создании отталкивались от опыта побежденного противника, в частности, первый снаряд для БМ-14 создавался с оглядкой на немецкую турбореактивную мину. Основным типом боеприпаса в БМ-14 стал турбореактивный осколочно-фугасный снаряд М-14-ОФ с головным взрывателем.

Снаряды заряжались в пакет из 16 трубчатых направляющих, а в полете стабилизировались за счет собственного вращения, вызванного истечением пороховых газов через наклоненные на 22° к продольной оси отверстия. Артиллерийская часть состояла из 16 гладкоствольных труб, имевших диаметр 140,3 мм и длину 1 370 мм и расположенных в два ряда на поворотной платформе.

БМ-14 приняли на вооружение в 1952 году и после этого несколько раз модернизировали. Например, в качестве шасси сначала использовали ЗИС-151, потом — ЗИС-157, а в середине 60-х — ЗИЛ-130. Артиллерийскую часть со временем облегчили аж на 3 тонны, применив вместо громоздкой фермы жесткую сварную коробку, образовывавшую подвижную люльку.

До второй половины 1960-х эту машину использовали в полках стрелковых и мотострелковых дивизий, экспортировали в страны Варшавского договора, а также в Алжир, Анголу, Вьетнам, Египет, Камбоджу, Китай, КНДР, Кубу, Сирию и Сомали, но уже в 1960-м начали готовить замену — БМ-21, получившую собственное имя «Град».

Снаряды «Града»

Вы читаете этот текст на автомобильном сайте, но нужно понимать, что суть реактивной системы залпового огня (РСЗО) — вовсе не в автомобиле. И даже не в артиллерийской установке, на автомобиль водруженной. Суть — в реактивном снаряде. Именно он способен пролететь десятки километров и низвергнуть на голову противника ревущий огонь и визжащий металл, сеющие разрушение, ужас и смерть. Это жестоко и страшно, но такова война, а именно для войны — уже третьей мировой — «Град» и проектировался.

Первым и основным боеприпасом для «Града» стал снаряд 9М22 (он же М-21-ОФ) калибром 122 мм, и он заложил тенденцию создания всех последующих подобных снарядов. С подачи главного конструктора А.Н Ганичева из тульского НИИ-147 (сейчас — ГНПП «Сплав»), выступавшего головным разработчиком всей системы «Град», корпус снаряда сделали не вырезным из стальной болванки, как прежде, а предложили получать методом раскатки и вытяжки стального листа, как при изготовлении артиллерийских гильз.

Другая особенность снаряда 9М22 заключалась в том, что лопасти стабилизатора были складными и в положении покоя удерживались специальным кольцом, не выходя за габариты снаряда. В полете лопасти раскрываются и обеспечивают стабилизирующее вращение, так как располагаются под углом 1° к продольной оси снаряда, а начальное вращение задается за счет движения направляющего штифта снаряда по винтовому пазу ствола. Снаряд имеет в длину без малого три метра (2 870 мм) и весит 66 кг, из которых 20,45 кг — ракетный пороховой заряд, а 6,4 кг — взрывчатка.

При выстреле пороховой заряд воспламеняется пирозапалом, на который подается искра от системы управления. Снаряд вылетает из направляющей со скоростью 50 м/с, а затем разгоняется до 715 м/с. На расстоянии всего в 150-450 м от артиллерийской установки в снаряде взводится головной взрыватель ударного действия. Его можно настроить на мгновенное срабатывание, на малое замедление или на большое замедление.

«Град», заряженный такими снарядами, способен поразить цель на расстоянии 20,4 км. Минимальная же дистанция выстрела, при которой сохраняется приемлемое рассеивание по дальности, составляет 3 км, хотя в принципе можно стрелять на полторы тысячи метров и даже меньше — например, в Афганистане артиллерийские части Советской армии стреляли по площадям, впервые применив на «Граде» малые углы возвышения и прямую наводку.

Снаряд 9М22 (М-21-ОФ) превосходил предыдущее поколение снарядов М-14-ОФ в 1,7 раза по фугасному действию и был в 2 раза более эффективным по осколочному. С его помощью поражают живую силу противника, а также небронированную и легкобронированную технику, артиллерийские и минометные батареи, командные пункты и «другие цели в малой тактической глубине».

Впоследствии для «Града» было выпущено несколько десятков типов снарядов, среди которых не только осколочно-фугасные, но и зажигательные, химические, создающие радиопомехи, управляемые, а также запрещенные сейчас во многих странах кассетные, имеющие просто ужасающее разрушительное действие.

Артиллерийская часть и шасси

Снаряды заряжаются в пакет из 40 трубчатых направляющих, по 10 в каждом ряду. Каждая труба несет один снаряд и имеет 3 м в длину, внутренний диаметр равен 122,4 мм. Наводить пакет труб на цель можно с электрического привода или вручную. Угол возвышения (максимальный — 55°) и горизонтального обстрела (102° влево и 70° влево) задается с помощью зубчатых передач в основании артиллерийской части.

Данные для наводки на цель готовит отдельная машина наведения IBI10 «Береза» на базе ГАЗ-66. Прицельные приспособления на установке»Град» — механический прицел, панорама и коллиматор. Для стабилизации установки при стрельбе предусмотрен торсионный уравновешивающий механизм. Залп РСЗО «Град» длится 20 секунд. За это время установка выстреливает все 40 ракет.

Шасси «Града» — это самая понятная «гражданским» автомобилистам часть «Града», хотя вариаций у нее было не мало. Изначально «Град» базировался на шасси грузовика повышенной проходимости Урал-375Д со 180-сильным бензиновым мотором ЗИЛ-375, а после модернизации машина получила название Урал-4320 и комплектуется дизельными моторами V8 моделей КАМАЗ-740, ЯМЗ-236НЕ2 или ЯМЗ-238 мощностью от 210 до 230 л.с. Для работы в условиях низких температур предусмотрен предпусковой подогреватель.

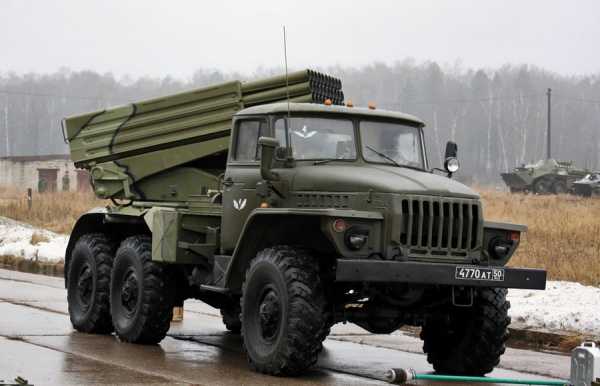

Колесная формула грузовика — 6х6, все колеса односкатные, тормоза барабанные с раздельным пневмогидравлическим приводом. Передний мост — со ШРУСами сухарикового типа. Рулевое управление — с гидроусилителем.

До 1965 года в составе трансмиссии вкупе с сухим двухдисковым сцеплением и 5-ступенчатой МКПП с синхонизаторами на I, III, IV и V передачах применялась «раздатка» с принудительно подключаемым передним мостом и возможностью блокировки межосевого дифференциала, но потом стали ставить упрощенную раздаточную коробку с постоянно включенным передним мостом и несимметричным блокируемым межосевым дифференциалом планетарного типа. «Град» на базе «Урала» считается основным или, если позволите, каноническим вариантом.

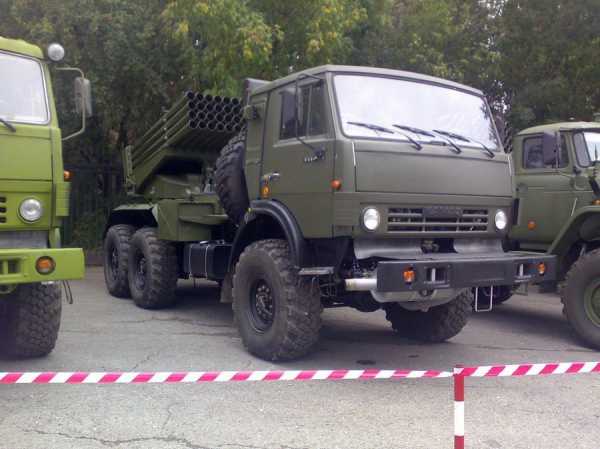

Кроме «Урала», артиллерийскую часть «Града» ставили и ставят на шасси ЗИЛ-131 (облегченная версия с меньшим количеством зарядов не для дивизионной, а для полковой артиллерии), а также на шасси КАМАЗ-5350 и МАЗ-6317 (белорусский вариант). В Чехословакии артиллерийскую установку БМ-21 производили по лицензии и устанавливали ее на восьмиколесное шасси Tatra-815. Армии других стран закупали у СССР БМ-21 и устанавливали на шасси различных грузовиков. Помимо этого, известны многочисленные «пиратские» копии БМ-21, а также самостоятельно разработанные системы, которые могут использовать снаряды «Града».

Испытания и постановка на вооружение

Установку «Град» начали проектировать в 1960-м, а уже к концу следующего года начали проводить заводские испытания первых образцов. Сроки были сжатыми — всего несколько месяцев спустя, весной 1962-го, на полигоне «Ржевка» под Ленинградом состоялись государственные испытания. По их результатам машину должны были принять на вооружение, но проблем новая система не избегла: по условиям опытная машина должна была произвести 663 выстрела и пройти 10 000 км, однако прошла всего 3 380 — сломался лонжерон шасси.

Испытания приостановили, в кратчайшие сроки пригнали доработанную машину, но слабые места выявились и у нее — теперь испытаний не выдержали карданная передача, средний и задний мосты, сгибаясь (!) под экстремальными нагрузками. В итоге только год спустя после старта «госприемки» разработчиком удалось искоренить все «недуги».

Ранней весной 1963 года РЗСО «Град» завершила комплекс испытаний и 28 марта была принята на вооружение. В том же году машины продемонстрировали генсеку Н.С. Хрущёву. Серийный выпуск БМ-21 стартовал в 1964 году на Пермском машиностроительном заводе имени В.И Ленина (он же завод №172), и в том же году «Град» успел поучаствовать в ноябрьском военном параде на Красной площади (майский парад Победы, как, собственно, и День Победы, тогда еще не проводились).

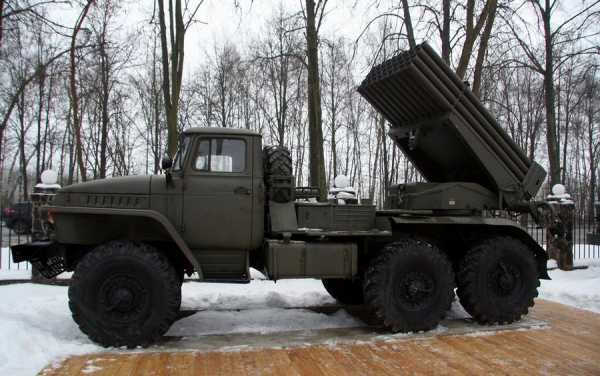

В своем конечном виде БМ-21 «Град» имела расчет из трех человек, массу в боевом положении (со снарядами и расчетом) в 13 700 кг, клиренс в 400 мм, максимальную скорость 75 км/ч, дальность хода 750 км, артиллерийскую часть из 40 стволов калибром 122 мм, дальность стрельбы от 3 до 20,4 км, время залпа 20 с. и площадь поражения 14,5 га.

Конфликт с Китаем

Боевым крещением системы «Град» и инцидентом, после которого о ней узнали и начали опасаться «стратегические противники», стал вооруженный советско-китайский конфликт на острове Даманский на реки Уссури. Всё началось 2 марта 1969 года, когда китайцы нарушили границу и расстреляли отряд советских пограничников. 15 марта 1969 года конфликт достиг апогея: на острове высадилось несколько китайских пехотных рот при поддержке артиллерийских батарей.

С нашей стороны в бой вступили бронетранспортеры и танки Т-62, но ситуацию мог переломить только массированный ответный артудар — китайцы разведали, что остров обороняют незначительные силы, и готовились атаковать крупными соединениями пехоты, «обрабатывая» остров минометным огнем.

Советская сторона еще накануне подвела к берегу 135-ю мотострелковую дивизию, в составе которой был дивизион из новейших секретных БМ-21 «Град», и просила московское начальство разрешить использование этого оружия. Однако ответа из Москвы всё не было. В 6-часовом бою на острове было уничтожено несколько советских БТР, погиб командующий Иманского погранотряда Д.В. Леонов. В 17:00 советские пограничники покинули остров. Противник тем временем усилил минометный огонь по острову — было понятно, что с китайской территории прибывают всё новые и новые силы.

В отсутствие ответа из Москвы командующий ДВО О.А. Лосик принял единоличное решение о поддержке пограничников. В 17:10 по противнику ударил артиллерийский полк, несколько минометных батарей и дивизион установок «Град». В течение 10 минут огонь накрыл ближайшие 20 километров вглубь китайской территории. В то же время в атаку на Даманский двинулись 5 советских танков, 12 БТР, 2 мотострелковые роты 199-го мотострелкового полка, а также силы пограничников в составе мотомоневренной группы.

Считается, что решающее значение в том бою — и по разрушительному действию, и по деморализации противника — оказали именно установки «Град». Идеальная цель для этих машин — это сильно вытянутые колонны на марше, поэтому удары «Града» практически смели войска, выдвигавшиеся к Даманскому, а также уничтожили резервы противника, пункты боепитания и склады. В течение 10 минут ураганного огня всё было кончено — китайцы были выбиты с Даманского острова.

«Град» нашего времени

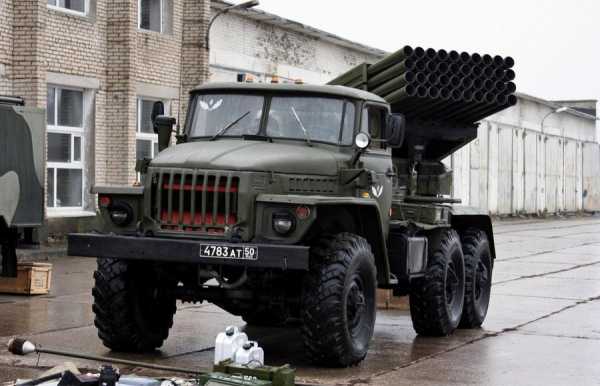

Сейчас на вооружении Российской армии стоит около 2 500 установок БМ-21 «Град». В разное время боевые машины экспортировались примерно в 70 стран и на протяжении 1970, 1980-х, 1990-х, 2000-х и 2010-х успели поучаствовать практически во всех мало-мальски заметных вооруженных конфликтах по всей Земле.

Тактика применения системы «Град» за эти годы в разных армиях была различной. Так, в середине 1970-х в Анголе противники перемещали установки только колоннами, перестреливаясь на встречных курсах, а затем применяя тактику выталкивания и преследования отдельных машин. В Афганистане же советские военные били не по вытянутым колоннам, а наоборот, по площадям, практически уйдя от баллистических траекторий и расстреливая строения и технику противника прямой наводкой.

А «Организация освобождения Палестины» в Ливане применяла тактику кочующих установок: одна машина БМ-21 «Град» наносит удар по войскам Израиля и тут же меняет положение — скорость перемещения грузовика и развертывание в боевое положение за три с половиной минуты делают такие маневры весьма результативными.

Небо без ракет

Кроме указанных «горячих точек», «Град» применялся Азербайджаном в карабахском конфликте, Россией — в обоих чеченских кампаниях, а также в Южной Осетии в 2008-м. Использовали эти установки в вооруженных конфликтах в Анголе и Сомали, в гражданских войнах в Ливии и Сирии. А сейчас в вооруженном конфликте на востоке Украины такая техника применяется обеими противоборствующими сторонами…

Надо отметить, что еще в 1980-х предпринимались попытки модернизировать систему «Град» — боевая машина 9А51 «Прима» должна была нести не 40, а 50 ракет с площадью поражения в 8 раз большей и временем пребывания на позиции в 5 раз меньшим при той же дальности стрельбы, что у «Града», что позволяло использовать примерно в 15 раз меньшее количество единиц техники. «Приму» даже приняли на вооружение в 1988 году, но дальше был развал Союза, и производство так и не запустили.

Но и в своем нынешнем виде «Град», некогда задавший новый стандарт данному виду вооружений, практически непревзойден, хотя подобной техники в мире теперь предостаточно. «Град» представляет собой грозную силу, которая способна защитить интересы России. И любой другой страны. Довольно часто эта сила оказывается слишком грозной. И всегда оказывается направленной против живых людей. «Град» — прекрасный пример торжества инженерной мысли. Пример, которому самое лучшее место — в музее военной техники.

Источник

ribalych.ru

БМ-21 «Град» — Вікіпедія

БМ-21 «Град»

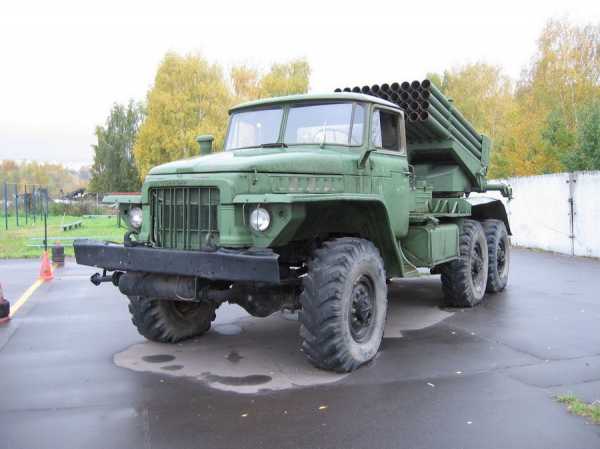

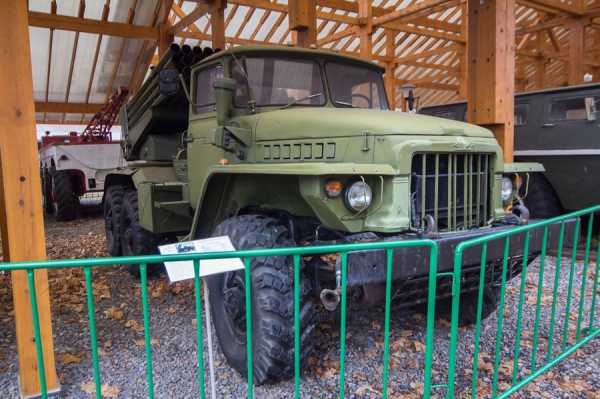

Бойова машина БМ-21 «Град», на базі Урал-375Д
Тип	реактивна система залпового вогню
Походження	СРСР
Історія використання
На озброєнні	1963 — нині[1]
Оператори	див. Оператори
Історія виробництва
Виготовлення	1960 — 1988[1]
Виготовлена кількість	більше 8500
Варіанти	див. Модифікації
Характеристики
Вага	суха: 10.870 кг[2] бойова: 15.400 кг[1]
Довжина	7.350 мм[3]
Ширина	2.400 мм[3]
Висота	3.090 мм[3]
Обслуга	3[4]
Калібр	122 мм
Головне озброєння	ПУ 2Б5
Двигун	ЗіЛ-375 180 кс
Трансмісія	6×6
Дорожній просвіт	400 мм[5]
Операційна дальність	по шосе: 400 км[4]
Швидкість	по шосе: 75 км/год[1]
БМ-21 «Град» у Вікісховищі

У Вікіпедії є статті про інші значення цього терміна: Град (значення).

БМ-21 «Град» (абр. від Бойова́ маши́на, Індекс ГРАУ 9К51) — реактивна система залпового вогню калібру 122мм. Розроб

uk.wikipedia.org

технические характеристики и фото. Реактивная система залпового огня БМ-21 «Град» :: SYL.ru

Что собой представляет реактивная система залпового огня (РСЗО)? Каков радиус поражения установки «Град»? Эти важные вопросы мы рассмотрим далее максимально подробно. А сейчас необходимо запомнить, что РСЗО является комплексом вооружения, включающим пусковую многозарядную установку и реактивные снаряды (реактивные глубинные бомбы, неуправляемые ракеты), а также вспомогательные средства: транспортно-заряжающую и транспортную машины, иное оборудование.

РСЗО является реактивным оружием. Этой системой вооружены сухопутные армии, военно-морские флотилии и военно-воздушные силы большого количества государств.

Реактивный двигатель используется в реактивном снаряде, что исключает при выстреле влияние силы отдачи. Данный нюанс позволяет проектировать лёгкие, несложные и малогабаритные пусковые многоствольные конструкции.

Пусковые установки (ПУ) РСЗО устанавливаются на самоходные (гусеничные, колёсные) и буксируемые шасси, вертолёты, самолёты и корабли.

Кстати, новейшие РСЗО стреляют снарядами калибром до 425 миллиметров. Их предельная дальность стрельбы может достигать сорока пяти километров и более (до 400 километров на некоторых образцах). Они могут нести от четырёх до пятидесяти реактивных ракет, каждая из которых оснащена отдельной направляющей (трубчатой или рельсовой) для запуска.

«Катюша»

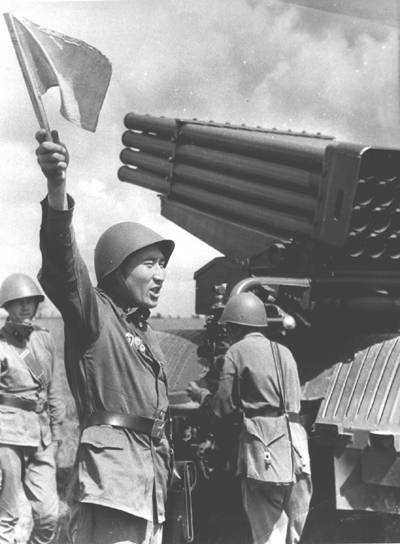

Во времена Великой Отечественной войны полевые артиллеристы обзаводились бесствольными системами, неофициально именуемыми «Катюшами». Первоначально их изготавливали как БМ-13, а далее как БМ-8, БМ-31 и так далее.

Вооружённые силы СССР весьма активно использовали эти установки в годы Второй мировой войны. Прозвище «Катюша» было довольно-таки популярным, поэтому в разговорной речи так стали называть и БМ-21 «Град», и послевоенные РСЗО на автошасси, и БМ-14.

Позднее, подобными прозвищами («Ванюша», «Андрюша») советские артиллеристы окрестили и другие установки: БМ-31 и остальные. Конечно, эти названия не столь знамениты.

История создания оружия

Работники газодинамической лаборатории В. А. Артемьев и Н. И. Тихомиров ещё в 1921 году начали проектировать для самолётов реактивные снаряды. Б. С. Петропавловский в 1929-1933 годах с другими работниками ГДЛ проводил публичные испытания реактивных ракет различного назначения и калибров. Специалисты в экспериментах использовали многозарядные и однозарядные авиационные и наземные пусковые станки.

В 1937-1938 годах на вооружение РККВФ были приняты реактивные снаряды. Необходимо отметить, что их разрабатывало РНИИ под управлением Г. Э. Лангемака. 82-мм ракетами РС-82 оснащали истребители И-153, И-15 и И-16: в летний период 1939 года их успешно использовали на реке Халхин-Гол в боях с японской армией.

В 1939-1941 годах сотрудниками РНИИ А. С. Поповым, В. Н. Галковским, А. П. Павленко и другими был спроектирован многозарядный пусковой аппарат, смонтированный на грузовом авто.

В 1941 году установки испытали на полигоне, и весьма успешно. Их обозначили БМ-13 — военная машина с 132-мм ракетами. Снаряды БМ-13 и пусковой аппарат, созданный на основе грузовой машины ЗИС-6 БМ-1, взяли на вооружение в 1941 году, 21 июня. Именно данный тип машин и получил знаменитое имя «Катюша».

БМ-13

Что такое БМ-13? Это боевой советский аппарат реактивной артиллерии, разработанный во времена Великой Отечественной войны. Это самая известная боевая машина СССР данного класса. Именно её народ прозвал «Катюшей».

На заводе Коминтерна, находящемся в Воронеже, впервые 27 июня 1941 года были созданы два пусковых агрегата БМ-13 на шасси авто ЗИС.

Устройство

БМ-13 — такая же, как установка «Град». Характеристики её совершенно бесхитростные. Это относительно простое оружие, в состав которого входят рельсовые направляющие и прицельное устройство. Для наводки используется артиллерийский прицел, подъёмный и поворотный механизмы. В задней части авто находятся два домкрата, которые используют для его устойчивости во время стрельбы. На одной машине можно размещать от 14 до 48 направляющих.

Оболочка реактивных снарядов выполнена в виде сварного цилиндра, разделённого на три секции – боевая часть, реактивное сопло и двигательное отделение (камера сгорания с топливом). Ракета РС-132 для конструкции БМ-13 изготавливалась весом 42,5 кг, диаметром 132 мм и длиной 0,8 метра. Внутрь цилиндра с оперением клали твёрдую нитроцеллюлозу. Боевая часть весила 22 кг. Взрывчатое вещество имело массу 4,9 кг: шесть гранат противотанковых весили столько же. Дальность стрельбы достигала 8,5 км.

Ракета М-31 для конструкции БМ-31 имела массу 92,4 кг, изготавливалась диаметром 310 мм и содержала 28,9 кг взрывчатой субстанции. Её дальнобойность достигала 13 км. Интересно, что у БМ-13 (16 ракет) залп длился от семи до десяти секунд, а у БМ-8 (24-48 ракет) – от восьми до десяти секунд. У БМ-31-21 время заряжания – от пяти до десяти минут.

Запуск осуществляла рукояточная электрокатушка, соединённая с контактами, размещёнными на направляющих, и батареей аккумулятора. Когда рукоять поворачивали, контакты замыкались по очереди и в очередном снаряде срабатывал пусковой пиропатрон. Если направляющих было большое количество, иногда использовали одновременно пару катушек.

В отличие от германского Nebelwerfer, БМ-13 имеет низкую точность и является площадным оружием, разбрасывающим колоссальное количество снарядов по территории. Отсюда следует, что точные удары, как у Nebelwerfer, совершать было нельзя. Заряд ВВ в два раза меньше, чем у ракеты Небельверфера, но он намного больше мог уничтожить техники без брони и живой силы.

Как смогли получить такой эффект? Да просто встречное движение детонации увеличивало газовый натиск взрыва. Подрыв ВВ происходил с двух сторон (длина полости для ВВ была немного больше длины детонатора). В тот момент, когда сталкивались две волны детонации, моментально возрастал газовый напор взрыва в месте их столкновения. Таким образом осколки корпуса получали внушительное ускорение и нагревались до восьмисот градусов: они имели великолепный зажигающий эффект.

Легенда

Кроме оболочки, разрывалась и часть камеры снаряда: её раскалял горевший внутри порох. По сравнению с артиллерийскими снарядами аналогичного калибра, это увеличивало осколочное воздействие в 1,5-2 раза. Благодаря данному нюансу появился миф о «термитном боезаряде» в ракетах «Катюш».

Примечательно, что «термитная» взрывчатка испытывалась весной 1942 года в Ленинграде, но, к сожалению, не нашла своего применения, так как мишени и так пылали после залпа БМ-13. Одновременное использование десятков снарядов также порождало интерференцию взрывных всплесков, что ещё более увеличивало поражающий эффект.

Эффект

БМ-8 (ЗИС-6) насчитывал пять — семь служащих:

• Командир орудия — один человек.
• Один водитель.
• Один наводчик.
• Заряжающие – от двух до четырёх человек.

9К51 «Град»

Что такое 9К51 «Град»? Это реактивная 122-мм система залпового огня (РСЗО) Советского Союза. Установка «Град» создавалась для поражения командных пунктов, открытой и скрытой живой силы, бронетранспортёров и небронированной техники в районе сосредоточения, артиллерийских и миномётных батарей, иных целей, решения многих задач в трудных боевых условиях.

Описание комплекса

Для стрельбы установки «Град» размещают в поле, вдали от жилых домов. Их так и называют – «реактивная полевая установка М-21». Конечно же, она более известна как РСЗО «Град» (индекс ГРАУ – 9К51). В её комплект входит оснащённое шасси «Урал-375Д», военное авто БМ-21 (индекс ГРАУ – 2Б5), неуправляемая ракета 122-мм М-21ОФ. Немного позже было разработано колоссальное количество 122-мм снарядов, сконструирована военная машина БМ-21-1, оснащённая доработанным шасси грузового авто повышенной проходимости «Урал-43202».

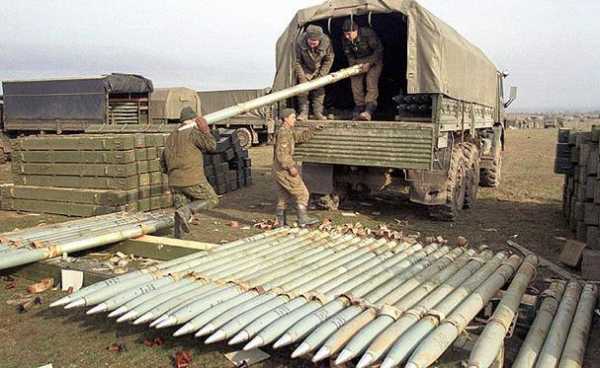

Снаряды в ящиках транспортируются в грузовых авто народно-хозяйственного значения. Снаряды без ящиков перевозятся машиной с набором стеллажей 9Ф37.

Проектирование

Вообще установка «Град» создавалась в НИИ-147 для вооружения дивизионной артиллерии. Проектом руководил Ганичев А. Н., который в то время занимал должность главного конструктора. В работах также принимали участие смежные предприятия, среди которых присутствовали московское НИИ-6 и свердловское СКБ-203.

Сотрудники Центрального архива (г. Подольск), принадлежащего Министерству обороны, хранят данные, которые подтверждают, что снаряд установки «Град» изготавливался в различных модификациях:

• С пороховым стартовым комбинированным движком и маршевым ПВРД на твёрдом топливе: четыре гондолы с воздухозаборниками были автономно закреплены на его хвостовой части.
• Была создана ракета такой же системы, но имеющая некоторые отличные нюансы: горючее её маршевого движка концентрировалось в одной центральной секции, выполненной в виде двух цилиндров. Частично сгоревшие продукты через четыре отверстия вытекали в гондолы, где полностью сгорали в воздушном потоке.
• Установка «Град» использовала также снаряды с жёсткими стабилизаторами.
• Блок стабилизатора некоторых моделей ракеты был оснащён складывающимися лопастями.

Каков был итог проведённых работ? Специалистам удалось создать великолепную неуправляемую ракету М-210Ф (с ведущей осколочно-фугасной частью, оснащённой парой сварных рифлёных втулок, необходимых для повышения осколочного влияния) и двухкамерный ракетный двигатель с одним зарядом.

Серийное производство

Установка «Град» изготавливалась на заводе имени Ленина в Перми до 1998 года. Для армии СССР за всё время серийного выпуска было изготовлено 6536 боевых машин. Около 646 «железных драконов» было произведено на экспорт.

Необходимо отметить, что ракетная установка «Град» находилась на вооружении пятидесяти стран мира! К 1995 году более двух тысяч военных машин БМ-21 оказалось на вооружении многих государств. Изготовлением снарядов занималось НПО «Сплав»: более трёх миллионов разнообразных ракет для РСЗО «Град» создали специалисты этого предприятия.

Модели

Ракетная установка «Град» превратилась в базовую модель для многих отечественных систем, созданных для стрельбы реактивными неуправляемыми 122-мм снарядами. В данный список вошли БМ-21ПД «Дамба», «Град-ВД», лёгкая реактивная переносная система «Град-П», «9К54 Град-В», корабельная двадцатидвухствольная «А-215 Град-М», «9К59 Прима», «9К55 Град-1».

Некоторые зарубежные системы также создавались на основе БМ-21, а именно: RM-70/85, HADID, RM-70, Modular, Type 90, ВМ-11, Type 84, PRL113, Type 90A, Type 89, Type 81, «Град-1А БелГрад, Type 90B, Lynx (Naiza, «Найза»), RM-70/85М, PRL111, Type 83, APRA, WR-40 Langusta.

Итак, залповая установка «Град» изготовлена в следующих вариациях:

• Базовым вариантом является 9К51 «Град».

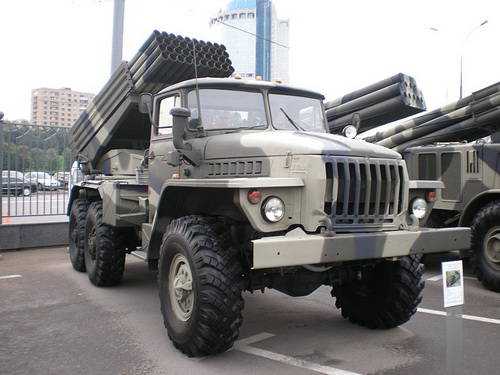

• Образец дальнейшего развития системы – 9К51М «Торнадо-Г». Это обновлённая военная машина 2Б17-1/2Б17М, оснащённая новейшими НУРС с увеличенной до сорока километров максимальной дальностью стрельбы.
• Десантируемая (облегчённая) модификация – это 9К54 «Град-В». Имеет боевую машину 9П125 с двенадцатью направляющими и транспортную машину с набором стеллажей 9Ф37В, созданную на базе грузового авто ГАЗ-66Б для ВДВ.
• Если необходимо нанести противнику гибельное поражение, установки «Град-ВД» к вашим услугам! Данные машины являются гусеничным вариантом системы «Град-В», укомплектованной военной машиной БМ-21ВД и транспортно-заряжающим авто, созданным на базе броневика БТР-Д.
• 9К55 «Град-1» является модификацией системы «Град», укомплектованной военной машиной 9П138 (36 направляющих) и транспортно-заряжающим аппаратом 9Т450, созданным на основе грузового авто ЗИЛ-131. Использовали грузовое авто, изготовленное не для дивизионной, а для полковой артиллерии, например, для морских пехотинцев.
• 9К55-1 «Град-1» является гусеничным вариантом системы «Град-1». Имеет боевую машину 9П139, изготовленную на базе шасси самодвижущейся гаубицы 2С1 «Гвоздика» (36 направляющих), и машину 9Т451, созданную на базе универсального тягача МТ-Лбу.
• Версией системы «Град» с усиленной огневой мощью является 9К59 «Прима». Данная система состоит из военной машины 9А51 (50 направляющих) и транспортно-заряжающей машины 9Т232М, созданной на базе грузовичка «Урал 4320».
• Белорусская версия системы «Град» с военной машиной БМ-21А, сооружённой на базе грузового авто МАЗ-6317-05 — РСЗО «Град-1А» (Белград).
• Украинское усовершенствование БМ-21 – это «Бастион-02» и «Бастион-01».

Общая характеристика

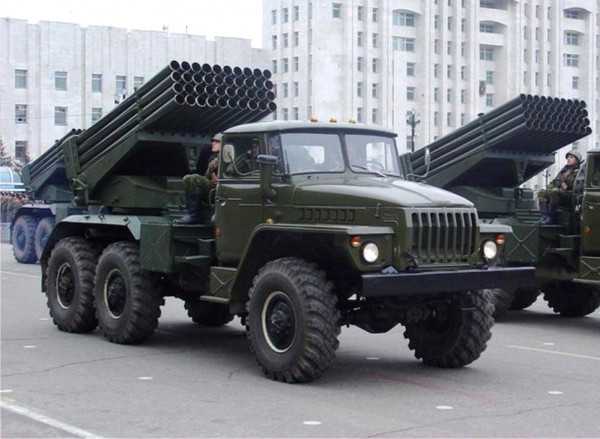

Что же собой представляет установка «Град»? Характеристики её довольно-таки интересные. Рассмотрим их более подробно. Этой машиной вооружали армию в 1963 году. Для залпа ей необходимо сорок 122-мм снарядов.

Предельная дальность установки «Град» достигает сорока километров. Минимальное расстояние поражения цели составляет примерно 1,6 км. Артиллерийские элементы собираются на модернизированных типах шасси грузовых авто и «Урал-4320», и «Урал-375»: данный нюанс зависит от модели.

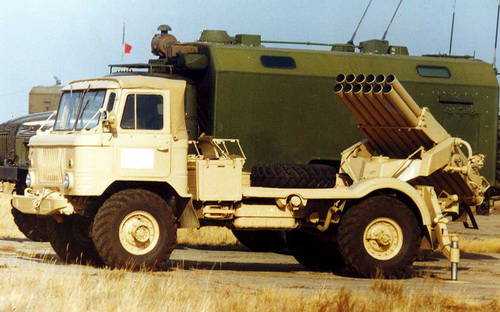

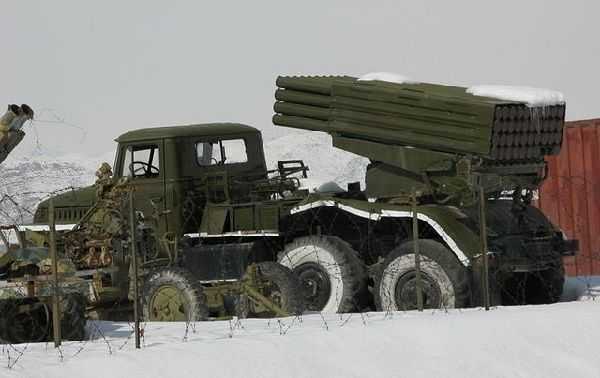

Как правило, модель «Град-1» создаётся на базе ЗИЛ-131. Эти военизированные авто обычно передвигаются со скоростью 75-90 км/ч. Укомплектована система комплексом автоматического управления огнём «Виварий».

Белорусский вариант

А как выглядит белорусская модификация этого «железного зверя»? Военную машину РСЗО «Град-1А» (БелГрад) смонтировали на шасси грузового авто МАЗ-6317. Её наивысшая скорость перемещения — 85 км/ч, ходовой запас равен 1200 км. Радиус поражения установки «Град» достаточно велик – до 1000 м, весит она 16,45 т, а расчёт состоит из шести человек. Она может перевозить одновременно шестьдесят ракет! Время перезарядки – всего семь минут.

Необходимо отметить, что обстрел из БМ-21 имеет ужасные последствия. Установки «Град» имеют колоссальную разрушительную силу и, как правило, заставляют врага капитулировать.

www.syl.ru

БМ 21 «Град»

Подробности

Категория: Артиллерия и крупнокалиберные орудия

Опубликовано: 10.08.2016

БМ 21 «Град — «Система реактивного залпового огня, находящаяся на вооружение уже более 50 лет.

1. Общая информация
2. История создания
3. Особенности
4. Шасси
5. Артиллерийская установка
6. Снаряды
7. Виды модификаций
8. Плюс и минусы

Эта реактивная система залпового огня (РСЗО) состоит на вооружении советских, а затем российских вооруженных сил уже более пятидесяти лет. Первым годом воинской службы полевой реактивной системы БМ 21 «Град» под индексом 9К 51 можно считать 1963 год. Похоже, служба ее затянулась, и не собирается заканчиваться, что говорит о полном профессиональном соответствии современным условиям. Данная техника популярна не только у нас, но и за рубежом. «Град» состоит на вооружении 68-и стран мира. Особым спросом пользуется установка в странах Ближнего Востока, Африки, Центральной и Южной Америки, странах СНГ, Восточной Европы. Интересно, что в США тоже есть подобная техника в количестве 75 единиц, приобретенная на рубеже двух веков у бывших республик социалистического лагеря – Румынии и Украины. Какие характеристики позволяют этой установке оставаться в строю такое долгое время?

История создания

Если кто думает, что описывая установку «Град», мы рассказываем о новом, только что разработанном виде военного оружия, то он глубоко ошибается. Его прототип, Хвачха, появился в ХV веке в Корее, при короле Седжоне Великом. На двухколесной тележке располагался щит с углублением под небольшие ракеты с металлическими стрелами на конце. Последние обматывались ветошью и поджигались. Устройство срабатывало при воспламенении пороховых зарядов и имело дальность примерно в полкилометра. Более эффективное средство такого же типа изобрели англичане в начале девятнадцатого века, в том числе, и в войне с Наполеоном. Все эти установки не пользовались популярностью из-за своей громоздкости и неприцельной стрельбы.

В Советском Союзе в довоенное время была разработана многозалповая установка М 13. Она принимала активное участие в сражениях Великой Отечественной, заслужила любовь не только фронтовиков, но и всего советского народа. «Катюша» — так любовно называли ее, посвящали песни, стихи. Но время, по мере развития военно-технического прогресса, требовало от отечественных разработчиков оборонного комплекса появления новых моделей реактивных систем залпового огня, не уступающих зарубежным аналогам. В 1960 году коллектив тульского НИИ – 147 вплотную приступил к созданию современного образца такого оружия. К этому подстегивало Постановление Совета Министров СССР от 30 мая 1960 года о скорейшем появлении на свет новейшего вооружения. Возглавлял работы Ганичев А. Н., большой вклад в появление нового РСЗО внес талантливый конструктор Денежкин Г. А. После трех лет напряженного труда и многократных испытаниях на полигонах 28 марта 1963 года установка М 21 «Град» была принята правительственной комиссией и поставлена на вооружение в Советскую Армию, а с 1964 года – запущена в серийное производство.

Первую проверку боем РСЗО «Град» получил во время советско – китайского военного конфликта в 1969 году на острове Даманский. Испытание прошло успешно. С тех пор ни один вооруженный инцидент, ни одна война не обходилась без применения М 21. Кабул, Карабах, Грозный, Цхинвали и многие другие населенные пункты, к сожалению, испытали на себе все последствия его разрушающих залпов.

Особенности

• Боевая единица БМ 21 способна уничтожить неприятеля, находящегося, как в открытых полевых, так и в защитных условиях. Также поражению подлежит его транспорт и бронетехника. Уничтожению подвергнутся артиллерийские и минометные расчеты, КПП, укрепленные арсеналы с оружием и боеприпасами.
• Установка способна «обложить» (во всех смысловых понятиях этого слова) противника на площади 145 000 кв. м.
• Реактивная система «Град», калибра 122 мм, способна вести огонь из 40 направляющих отсеков осколочно-фугасными, кассетными и особоточными снарядами. Рассеивание выстрела составляет 130 метров по прямому направлению, двести метров — по фронтальному.
• Дальность обстрела зависит от типа снаряда. Максимальный полет достигается при стрельбе «фугасками» — до 40 тыс. км. При стрельбе особоточным зарядом расстояние обстрела на восемь километров меньше.
• Минимальная дистанция – от 1600 до 4000 км.
• Время проведения одного залпа — всего двадцать секунд.
• После окончания стрельб расчету из трех человек, обслуживающих данную БМ, потребуется 3,5 минуты, чтобы привести военную единицу в состояние готовности к дальнейшему перемещению от огневой точки и двигаться со скоростью 75 км/час к дальнейшему месту передислокации на машинах «Урал» 375 Д или 4320, а также ЗиЛ — 131.

Шасси

Проходимость этих штатных машин установки БМ 21 «Град», а также других транспортных средств, входящих в различные модификации, впечатляет. Этим машинам с формулой колес 6 х 6 и дорожным просветом в 40 см не страшен брод глубиной 1,5 метра, песчаная или болотистая почва, снежные заносы. Не боится сия военная техника температурного разбаланса. Ее рабочий диапазон – от минус 40 С до плюс 50 С. Мощность восьмицилиндрового двигателя карбюраторного типа установленного на «Урале» — 180 л. с. Запаса горючего в баке хватает на 750 километров. В батарею РСЗО входит комплекс управления «Береза», расположенная на ГАЗ – 66. Руководить запуском ракет можно при помощи выносного пульта, или при помощи кнопок управления, расположенных в кабине М21. Угол наводки по вертикали расположен в диапазоне 0 — 55 градусов.

Артиллерийское орудие

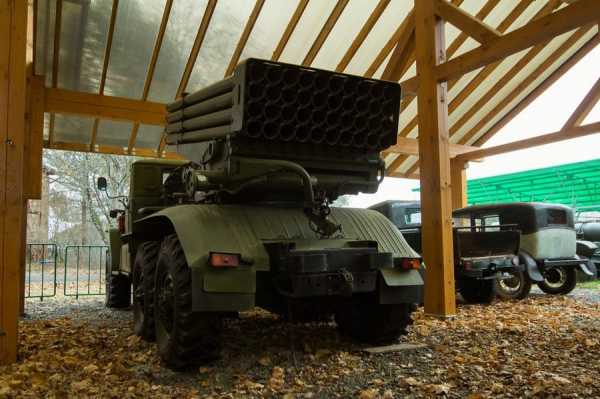

Сама орудийная установка находится в задней части транспортного средства. Она представляет из себя пакет с рядным набором трехметровых трубчатых направляющих 4 х 10. По диаметру размер ствола выполнен чуть больше калибра снаряда – 122,4 мм. Установка расположена на вращающемся основании, дающем возможность производить наводку в горизонтальной и вертикальной проекции. Помимо залпа, возможно применение методов одиночных выстрелов, что особо эффективно при стрельбе высокоточными зарядами.

class=»eliadunit»>

Снаряды

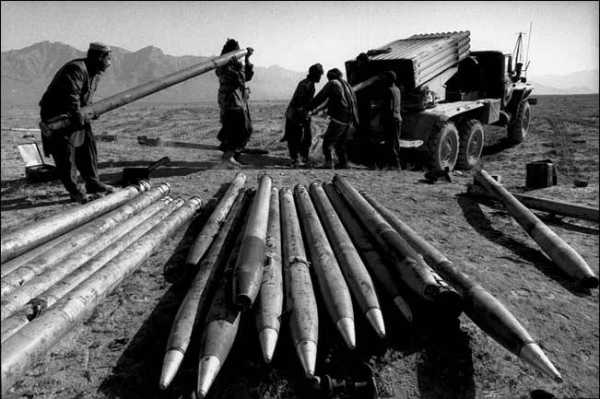

В качестве боевого обеспечения к реактивной залповой системе огня могут быть использованы снаряды следующего типа.

• Осколочно-фугасные, усовершенствованные.
• Зажигательные.
• Осколочно-фугасные с отделяющейся головкой.
• Химические.
• Маскировочные, с дымовой завесой.
• Кассетные, с минами против танков.
• Кассетные, с противопехотными минами.
• Высокоточные снаряды.

Это далеко не полный список арсенала боеприпасов для «Града». Снаряд для РСЗО М21 имеет две отличительные особенности от аналогов.

• Нетрадиционный метод производства. Заготовка производится путем раскатывания листа стали и дальнейшей ее вытяжки.
• Зарядный стабилизатор имеет возможность складывать свое «хвостовое оперение» и удерживаться внутри при помощи оригинального кольцевого стопора.

Для повышения количества осколков в ОФС (осколочно-фугасный снаряд) изнутри ввариваются две стальные, рифленого вида, втулки. Также в корпусе находится однозарядный ракетный двигатель.



Виды модификаций.

Помимо основной модели «Града» имеется большое количество модификаций. Так, в 2001 году появилась система с автоматической наводкой М 21 – 1 на машине «Урал» 4320, снабженная космической навигацией и устройством предварительной готовности и пуска.

• «Град П» 9К 132 – одноствольное оружие для реактивных снарядов 122 мм калибра.
• «Прима» 9К 59 — установка повышенной мощности, имеющая 50 направляющих.
• «Град В» — РСЗО имеющая 12 направляющих, применяется авиадесантом.
• «Град ВД» — гусеничный вариант вышеприведенной системы, устанавливается на БТР – Д.
• «Дамба» — установка служит для защиты баз ВМФ.
• «Град М» А 215 — устанавливается на боевых кораблях флота.
• «Град 1» — РСЗО с 36-ю направляющими.
• «Град 1» 9К 55 – 1 – размещается на гусеничном шасси гаубицы «Гвоздика» 2С1.
• «Иллюминация» 9К 510 – применяется для освещения местности в темное время суток или при плохой погоде. Одиночный выстрел может осветить с пятисотметровой высоты площадь около километра на период полутора минут.

РСЗО. Плюсы и минусы.

Несомненно, реактивные системы огня являются мощными эффективными средствами в современных военных действиях. Они обладают следующими очевидными достоинствами.

• Сочетание эффекта и эффективности при стрельбах. Устрашающее психологическое действие на противника от залпа подобных установок сочетается с большим поражающим воздействием по поражаемой площади.
• Мобильность в атаке. Перемещаемость БМ 21 «Град» позволяет в течении короткого времени изменить позицию.
• Скорострельность. Позволяет совершить мощный залп за небольшое время.
• Отличная маскировка. РСЗО имеет небольшие размеры, позволяющие оставаться незаметным для противника.
• Простота в управлении.

К числу недостатков можно отнести

• недостаточную прицельную точность;
• быстрое обнаружение установки после произведенного залпа;
• ограниченный вес боевого заряда.

Долгие годы советские и русские системы реактивного оружия были законодателями моды в этом классе вооружения. В последнее время положение стало меняться. Появляются американские, китайские, израильские РСЗО по некоторым показателям превосходящие наши системы. Ждем ответа от наших разработчиков.

class=»eliadunit»>

tehnorussia.su
