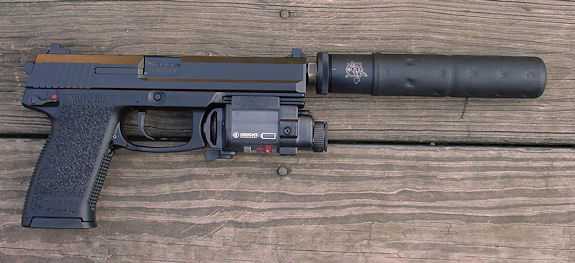

Глушитель пистолет – Современные конструкции глушителей звука выстрела

Глушители: приборы бесшумной и беспламенной стрельбы

У огнестрельного оружия множество недостатков: отдача при стрельбе формируется не только импульсом снаряда, но и пороховыми газами; сложные в производстве боеприпасы; необходимость чистки самого оружия и так далее. Но со всем этим можно мириться, учитывая, что  выбора особо и нет, а вот звук выстрела зачастую является одним из самых больших изъянов в огнестрельном оружии.

Бесшумное применение оружия даёт массу преимуществ:

Во-первых, в определенных обстоятельствах практически становится невозможным точно узнать, где расположился стрелок, особенно на дальних дистанциях.

Во-вторых, в случае применения огнестрельного оружия рядом с группами людей, которые обычно редко бывают глухими, не возникает паники и прочих проявлений стадного инстинкта, которые могут помешать успешно завершению поставленных перед стрелком задач.

В-третьих, если противников несколько, то от установленного на оружие прибора бесшумной стрельбы вероятность обнаружения активных действий с вашей стороны раньше времени резко снижается, ну, разумеется, в том случае если они не находятся в поле зрения друг друга и в пределах слышимости звука падающего тела, и предметов, которые оно может обронить в падении.

Иными словами от применения приборов бесшумной стрельбы одни плюсы, если не вспоминать о том, что сам ПБС изнашивается. Кроме того, прибор бесшумной стрельбы маскирует не только звук, но и вспышку от выстрела, что актуально в темное время суток. Однако не один только свет вспышки и звук вырвавшихся из ствола пороховых газов может демаскировать стрелка и это тоже нужно учитывать. Я бы разделил на четыре источника, то, что может выдать применения огнестрельного оружия именно звуком, а соответственно и привлечь внимание, которое совсем не нужно.

В первую очередь это естественно пороховые газы. Это самый мощный из источников звука в данной ситуации, давайте рассмотрим, что именно создает этот звук. При выстреле порох воспламеняется и начинает гореть, при этом внутри гильзы нагнетается давление продуктами горения пороха, не будем вникать в их химический состав нам это в данной ситуации неважно.

Естественно, что при повышении давления в гильзе газами будет искаться слабое место, которое можно прорвать и увеличить объем области, которую занимают пороховые газы и таким местом является пуля. Ее выталкивает пороховыми газами, при этом порох еще продолжает гореть, увеличивая объем своих продуктов горения, при этом расширяющиеся газы выталкивают пулю из ствола, задавая ей определенную скорость.

После того как пуля вылетела из ствола, дальше она уже летит самостоятельно по инерции, а пороховые газы, наконец, получают желаемую ими свободу. Но при этом стоит учитывать, что давление пороховых газов и атмосферное давление сильно отличаются друг от друга и в момент, когда они начинают уравниваться, а происходит это очень быстро, образуется звук выстрела. Собственно любой звук образовывается из-за разности давлений, вопрос только в масштабе этого явления.

Выстрел с ПБС

Вторая составляющая звука выстрела это звук полёта самой пули. Казалось бы, что такой небольшой снаряд как пуля не может произвести достаточно громкий звук в своем полете, однако это не верно, в случае если скорость пули больше скорости звука. Постоянно опережая скорость звука, точечный снаряд, за который можно принимать пулю, создает возмущения в воздушной среде, то есть образует звуковые волны.

Расходясь от источника возмущения (от пули) эти звуковые волны образуют конус – конус Маха. На фотографии можно четко видеть звуковую волну от пороховых газов и звуковые волны, расходящиеся от пули. Таким образом, пули действительно могут «свистеть».

Третья составляющая звука выстрела – это звук работы оружия. Лязганье затвора и все остальные прелести работы автоматики прекрасно выдают расположение стрелка на небольших расстояниях и дистанциях средней дальности, к сожалению, единственным возможным выходом является использовать оружие с ручной перезарядкой, так как работа автоматики не может совсем не издавать звуков.

Даже для тех видов оружия, которые специально рассчитаны для бесшумной стрельбы, после настрела в пару тысяч выстрелов шум от работы оружия становится явным, в то время как изначально звука работы автоматики практически не было слышно самому стрелку.

Ну и наконец, четвертая составляющая, в которую можно объединить звук от попадания пули по цели, и собственно звуки, которые при этом издает сама цель, в том числе и звук падающего тела, если выстрел сразу же поражает цель.

Таким образом, для абсолютно бесшумного выстрела необходимо устранить все четыре источника звука, но начнем по порядку с самого мощного. Как мы уже определили, звук образует разность давлений и в первом случае с пороховыми газами это наиболее наглядно видно.

Выходит, что для того что бы уменьшить громкость звука необходимо сделать так, что бы давление пороховых газов и атмосферное давление было приблизительно равным или же заставить как-либо пороховые газы равномерно увеличивать свое давление при попадании в атмосферу. Собственно по этому принципу и построено большинство глушителей.

Так самый простой глушитель будет выглядеть как несколько последовательных камер, которые заполняются пороховыми газами, снижая их давление из-за увеличения объема, а значит, звук от попадания пороховых газов в атмосферу будет меньшим, но это забегая вперед, пока предлагаю рассмотреть наиболее распространенные варианты приборов бесшумной стрельбы.

Глушитель с эластичными мембранами

Наиболее простым и самым неэффективным и ненадежным является глушитель с эластичными мембранами, установленными внутри его корпуса. Принцип его работы очень простой: внутри корпуса глушителя с определенным внутренним объемом установлена одна или несколько резиновых мембран, имеющих прорези для прохождения пули, после выстрела пуля проходит через мембраны, которые могут быть выполнены, например, из жесткой резины, а пороховые газы медленно выходят после пули.

Но это только в теории, на практике все выглядит несколько иначе, так как пороховые газы всегда опережают пулю, получается, что в камере перед мембраной уже устанавливается высокое давление в тот момент, когда пуля проходит через мембрану пороховые газы вырываются наружу. Естественно, что такое устройство снижает звук выстрела, однако очень неэффективно, даже в случае, когда мембран большое количество. Плюс ко всему нужно учитывать, что мембраны очень быстро изнашиваются, что естественно не может быть плюсом ПБС.

Двухкамерный эксцентрический глушитель

Двухкамерный эксцентрический прибор бесшумной стрельбы, представленный на картинке, является, с технической точки зрения, самым простым вариантом устройства подавления звука выстрела. Так в его основу положено то, что пороховые газы, расширившись, имеют какой-то определенный объем, к значению которого близок объем глушителя, другими словами расширение газов происходит внутри глушителя, а наружу они попадают, имея уже совершенно иное давление, что и снижает звук.

К минусам такого устройства нужно отнести массивность, с другой же стороны такой ПБС очень долговечный, ну а его эффективность его напрямую будет зависеть от объема.

Многокамерный глушитель

Многокамерные приборы бесшумной стрельбы представляют собой несколько камер внутри корпуса ПБС, образовывающиеся набором пластин-шайб, которые могут быть даже из картона или резины. Эффективность такого приборов бесшумной стрельбы будет напрямую зависеть от количества камер, а так же от материала служащего перегородкой.

При производстве такого ПБС важно, что бы отверстия в перегородках точно соответствовали диаметру пули, это необходимо для того, что бы пороховые газы не обгоняли пулю при ее прохождении в канале глушителя. Тем не менее, несмотря на то, что эффективность перегородок из кожи, пробкового дерева и прочих звукопоглощающих материалов выше, в угоду большему ресурсу работы многокамерного ПБС его перегородки делают из металла, и иногда просто отливают сразу вместе с корпусом.

Глушитель с рефлектором-отражателем

Помимо временного запирания пороховых газов в камерах приборов бесшумной стрельбы с понижением их давления существует еще один способ подавления звука при выстреле. Используя различные отклонения потока пороховых газов, их завихрения и так далее, можно увеличить время их запирания в камерах ПБС. Простейшим примером этого может служить

прибор бесшумной стрельбы с рефлектором-отражателем. Представляет собой данное устройство простейший однокамерный ПБС с тем отличием, что его передняя стенка полусферическая, то есть пороховые газы, попадая в камеру устройства, создают собой обратный поток, который задерживает их в камере ПБС.

Многокамерный глушитель с завихрением пороховых газов

Более совершенной конструкцией, хоть и полностью аналогичной по принципу действия предыдущему варианту прибора бесшумной стрельбы, является многокамерный ПБС с завихрением пороховых газов. Каждая перегородка данного ПБС создает противоток пороховых газов по отношению к основному потоку, что позволяет снизить скорость распространения по камерам пороховых газов, а так же более плавно выпустить их из прибора бесшумной стрельбы.

Надо отметить, что такие перегородки не всегда имеют форму отражателя в виде полусферы, а чаще совершенно невообразимой конструкции, однако каждый изгиб точно просчитан, что бы наиболее эффективно распределить пороховые газы и направить их потоки под правильным углом для торможения потока основного, следующего за пулей.

ПБС с разбиением потока пороховых газов

Пожалуй, самой интересной конструкцией прибора бесшумной стрельбы является ПБС с разбиением потока пороховых газов. Как таковых камер данный вариант прибора бесшумной стрельбы не имеет и представляет собой двустенную трубку, в которой размещена лента, закрученная по спирали вокруг оси полета пули, естественно с учетом пространства для прохождения самой пули.

Во внутренней стенке глушителя проделаны отверстия, таким образом, пороховые газы задерживаются за счет того, что их путь ограничен спиралью, плюс ко всему, часть объема пороховых газов выходит через внутреннею стенку прибора бесшумной стрельбы и распределяясь в этой полости выходят через переднюю стенку глушителя, оставшиеся пороховые газы значительно теряют в своем объеме и скорости движения, что и подавляет звук выстрела.

ПБС с принципом поглощения тепла пороховых газов

Как известно при нагревании тело расширяется, соответственно, что бы уменьшить его объем, а в данном случае речь идет о пороховых газах, необходимо понизить температуру. Спорить об эффективности такого метода можно достаточно долго, так как прибор бесшумной стрельбы, основанный на поглощении тепла пороховых газов пригоден только для стрельбы очень низким темпом, так как просто напросто нагревается и перестает снижать звук выстрела.

Именно поэтому такой принцип действия приборов бесшумной стрельбы практически, никогда не применяется как основной и комбинируется с другими более действенными. Так широко распространена комбинация многокамерного ПБС с элементами поглощения температуры, которыми наполняются отдельные камеры. Чаще всего для поглощения температуры используется медь и алюминий, естественно ими не полностью заливают камеру, а чаще всего используют в виде крупной стружки или даже порошка.

Глушитель с мембранами

В виду своей простоты конструкция глушителей с мембранами, имеющими прорезь для прохождения пули, получила свое дальнейшее развитие, так для повышения долговечности такого устройства было необходимо предварительно снизить объем пороховых газов, что бы те не только не обгоняли пулю, но и не ломали сами мембраны.

Решением такой проблемы стал предварительный отвод пороховых газов в отдельную камеру. Это повысило срок службы таких приборов бесшумной стрельбы, однако не на столько что бы стать конкурентоспособными хотя бы для простейших многокамерных ПБС.

Глушитель с обтюрацией (одноразовый)

Ну и наконец, самым простым по конструкции является «одноразовый» прибор бесшумной стрельбы – глушитель с обтюрацией. Представляет собой одно или двухкамерный глушитель, в котором запираются пороховые газы после выстрела, естественно, что они в последующем плавно выходят из корпуса ПБС, однако каждый выстрел снижает эффективность такого глушителя, поэтому самое эффективное снижение звука будет именно при первом выстреле.

Иногда конструкция такого прибора бесшумной стрельбы действительно делает его одноразовым и непригодным для последующего использования, так как слой, который запирает пороховые газы, обгоняющие пулю, оказывается пробит самой пулей и через это отверстие при последующем выстреле пороховые газы вырвутся наружу. Естественно звук будет много ниже в сравнении со звуком без ПБС, но эффективность снижения будет недостаточной.

Перечисленные конструкции глушителей это еще далеко не все способы снизить звук выходящих при выстреле пороховых газов. Помимо снижения давления применяется еще один способ сделать стрельбу бесшумной, изменить частоту звука. Вначале преследовалась цель изменить частоту звука выстрела, так что бы этот звук стал напоминать любой другой, но не звук вырывающихся пороховых газов, однако идея развилась и получила еще более интересный вид.

Так целью таких глушителей стало не удержание и торможение пороховых газов, а путем создания потоков и завихрений, с использованием камер различного объема, колеблющихся элементов и прочего понижение частоты звука выстрела до пределов неслышимых человеческим ухом. Нужно сказать, что совершенно напрасно ПБС с «классическим» подходом к понижению звука выстрела отделяют от приборов изменяющих частоту звука.

По своей сути это все те же многокамерные глушители и принцип действия все такой же – распределение пороховых газов последовательно в камерах прибора бесшумной стрельбы, однако теперь помимо этого используется еще эффект изменения частоты звука. Таким образом, подобные ПБС это не отдельные устройства, а скорее еще один виток развития приборов бесшумной стрельбы.

К минусам приборов бесшумной стрельбы можно отнести в первую очередь то, что со временем нарушается соосность канала ствола и канала для прохождения пули в самом устройстве, это ведет к тому, что сначала теряется эффективность ПБС, а в последующем он просто выходит из строя. Если же в конструкции используются тонкостенные элементы, они постепенно выгорают, что так же негативно сказывается на эффективности ПБС, особенно это заметно в интегрированных глушителях автоматического оружия, при ведении высокого темпа огня. Другими словами любой прибор бесшумной стрельбы вещь замечательная, но, к сожалению, недолговечная.

Приборы бесшумной стрельбы даже если бы они были настолько совершенны, что полностью удаляли бы звук, издаваемый пороховыми газами, все равно не сделали бы стрельбу бесшумной, ведь еще осталось целых три, пусть и не самых громких, составляющих звука выстрела. Сама пуля в полете создает звуковую волну, которую вполне отчетливо слышно.

Да, по ней достаточно сложно точно определить место положения стрелка, однако, это тоже существенный демаскирующий фактор самого применения оружия. Как я писал ранее, звуковая волна, образовывающаяся пулей, является следствием того, что пуля движется выше скорости звука. Значит, чтобы подавить этот звук нам необходимо либо снизить скорость пули, либо изменить условия окружающей среды, что бы звук в ней распространялся более быстро. Почему не подходит второй вариант, я думаю, объяснять не стоит, поэтому остается только снижение скорости пули.

Патроны СП-5 и СП-6

Это в свою очередь ведет к тому, что пуля теряет свой импульс на коротких расстояниях и становится неэффективной. Однако выход есть и из этого положения, так снизив скорость полёта пули можно увеличить вторую составляющую импульса пули – её вес. Именно этот принцип и используется в дозвуковых патронах, например, таких как СП-5 и СП-6, применяемых в бесшумном автоматическом оружии. При этом стоит отметить, что эффективная дальность таких боеприпасов все равно оставляет желать лучшего, однако снижение скорости пули — это единственный вариант из возможных для снижения звука воздаваемого ей в полете.

Третья составляющая звука выстрела это звук работы автоматики оружия. Такая проблема имеет множество решений, но, ни одно из них не может полностью избавить от звука движущихся внутри частей оружия. Применяются самый разнообразные системы подавления звука, вплоть до того, что все движения происходят в звукоизолированном отсеке, что естественно налагает свой отпечаток на сложность обслуживания таких моделей, видимо поэтому они остаются только опытными образцами.

Есть даже такие экзотические варианты, когда подвижные части плавают в жидкой среде, но в основном погашение звука автоматики достигается тем, что ставятся всевозможные уплотнители, которые хотя бы избавляют от лязга соприкасающихся между собой деталей. Естественно все это со временем изнашивается и звук усиливается, но с другой стороны работа автоматики не настолько громка, что бы безошибочно определить местоположение источника звука, ну а на больших дистанциях звук работы оружия просто не будет слышен.

Последней составляющей звука выстрела становится звук попадания пули по цели, с этим к сожалению вообще ничего нельзя поделать, разве что экспансивные пули будут себя вести несколько тише, да и то в зависимости от того по какой цели они попадают.

Необходимо так же учитывать, что сама цель может издавать определенные звуки, так, к примеру, в случае попадания по металлическому листу звука самого попадания слышно практически не будет, так как его перекроет гул от вибрации самого листа, не говоря уже о том, что если цель является живым организмом, то она способна так же издавать звуки, разумеется, в том случае, если стрелок своим выстрелом не лишит ее такой возможности.

Также нужно учитывать, что даже в том случае, когда возможности крикнуть или как либо привлечь внимание у пораженного человека нет, то это может сделать звук падающего тела, или предметов, которые будут сброшены с какой-либо высоты. Другими словами, данный источник звука с вероятностью в сто процентов устранить нельзя, хотя опыт стрелка быстрее всего будет подсказывать ему правильный момент выстрела и точку прицеливания, что бы звуков было как можно меньше.

Как видите, полностью бесшумная стрельба все еще остается недостижимым барьером для огнестрельного оружия. Хотя, конечно, процесс развития приборов бесшумной стрельбы не стоит на месте, совершенствуется автоматика оружия, изменяется аэродинамика и конструкция пуль для повышения их эффективности на дозвуковых скоростях, однако все это не может сделать применение огнестрельного оружия полностью бесшумным, и видимо никогда эта цель не будет достигнута, ну разве что в случае стрельбы в вакууме.

Однако в сравнении с тем шумом, который издает выстрел без применения средств для погашения его звука, даже самый примитивный и неэффективный прибор бесшумной стрельбы выглядит, как вполне сносный способ обезопасить стрелка и скрыть его местоположение, дав ему тем самым время для еще нескольких выстрелов или для изменения позиции. Однако только на технические средства без опыта их применения полагаться нельзя, так как результат может быть совсем отличным от ожидаемого.

Ну и в конце еще следует добавить, что для гражданских лиц применение приборов бесшумной стрельбы категорически запрещено, так же как и их хранение и изготовление даже без цели сбыта. Так что о бесшумной охоте можно забыть.

В ряде развитых капиталистических стран, в частности в США, глушители разрешены, и наоборот считается признаком хорошего тона не травмировать звуком выстрела свои уши и окружающих. В Украине нашли лазейку в виде ПСВУЗ, который «прибором бесшумной стрельбы» не является.

Иными словами от применения приборов бесшумной стрельбы одни плюсы, если не вспоминать о том, что сам ПБС изнашивается. Ресурс для современных многокамерных тактических глушителей составляет порядка 10-30 тысяч выстрелов, т.е. нередко даже превышает ресурс ствола.

Еще одним не названным здесь минусом глушителя является то, что практически все глушители в той или иной степени оказывают влияние на баллистику. Иногда требуется заново пристреливать оружие. А некоторые типы глушителей, в частности ПБС-1, даже требуют замены прицела.

/Кирилл Карасик, ohrana.ru/

army-news.ru

Без шума и пыли | Журнал Популярная Механика

«Часто ошибочно представляемый звукорежиссерами кино и телевидения как почти музыкальный ‘зинг’, при хорошем глушителе звук выстрела больше напоминает шуршание металлической щетки, проведенной по деревянной доске. Газы от порохового заряда внутри патрона остаются в дефлекторах, когда пуля проходит через отверстия, практически перекрывая их и заставляя газы расширяться внутри глушителя. С пятью внутренними дефлекторами — наружная крышка играла роль шестого — звук выстрела превращался в негромкий шепот» (Том Клэнси, «Без жалости»).

Изобретение бездымного пороха, скорострельного оружия и рассыпного строя полностью лишило войны ХХ века былого духа джентльменства. Поле боя стало выглядеть совершенно иначе… Некогда маршировавшие по открытой местности в стройном боевом порядке, теперь армии оделись в защитную форму, «закопались в землю» и стали поливать друг друга пулеметными очередями. Помимо недавно казавшейся немыслимой военной техники появилась новая и совершенно отдельная военная специальность — снайпер; рейды по тылам противника стали совершать не стремительные кавалерийские эскадроны, а небольшие, хорошо подготовленные разведывательно-диверсионные группы. На первый план вышли скрытность и мобильность. Но использование штатного армейского огнестрельного оружия сильно демаскирует стрелка, поэтому одним из дальнейших направлений развития стрелкового оружия стало снижение шума выстрела.

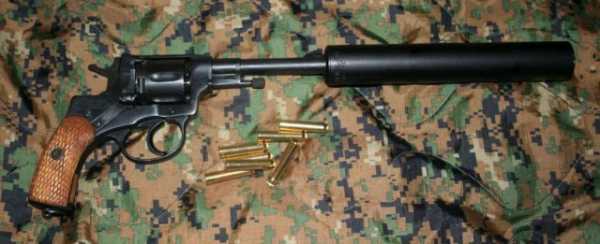

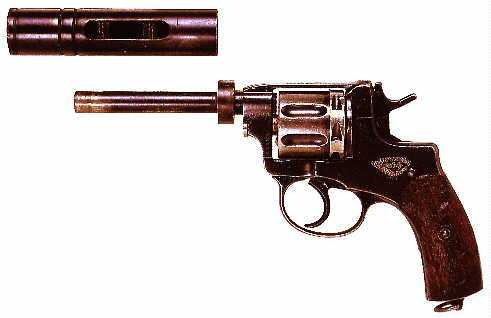

Бесшумный «Наган» Легендарный револьвер, состоявший на вооружении русской, а затем и советской армии почти полвека, мог комплектоваться глушителем «БраМит» конструкции братьев Митиных — с резиновыми шайбами с крестообразными прорезями.

Оружейные глушители появились еще до Первой мировой войны. Один из первых эффективных глушителей разработал сын известного оружейника и изобретателя пулемета Хайрем Перси Максим. Поначалу этими устройствами больше всего заинтересовались охотники. В случае промаха бесшумное оружие меньше пугало дичь, что давало возможность произвести повторный выстрел. Некоторое время дульные глушители свободно продавались в охотничьих магазинах, до тех пор пока этими устройствами не заинтересовались лица, живущие по другую сторону закона. А внимание военных бесшумное оружие привлекло только в начале 1940-х. В это время и начались поиски наиболее эффективных способов снижения шума при выстреле.

АС «Вал» Современный российский АС (автомат специальный) «Вал» изначально разрабатывался как бесшумное оружие. Интегрированный глушитель совместно со специальным дозвуковым патроном СП-6 с тяжелой бронебойной пулей калибра 9 мм делают его грозным оружием сил специального назначения.

Тише едешь…

Итак, о конструкции оружейных глушителей. Для того чтобы понять принцип действия этих устройств, нужно разобраться с основными источниками шума при выстреле. Всего их три: это громкий хлопок, возникающий при резком расширении пороховых газов, под огромным давлением покидающих ствол вслед за пулей; звук, порождаемый ударной волной от летящей со сверхзвуковой скоростью пули; а также металлический лязг подвижных частей оружия. Таким образом, для того чтобы снизить шум от выстрела, нужно попытаться дать пороховым газам как можно более плавно охладиться и расшириться. Путь борьбы со вторым источником звука очевиден: нужно использовать специальный боеприпас с дозвуковой пулей, но позволяющий при этом достичь достаточного поражающего действия — в современных условиях от пули требуется не только поразить цель, но и преодолеть преграду в виде бронежилета или, например, корпуса транспортного средства. Для пули, летящей с малой скоростью, это возможно только за счет увеличении ее массы, что, в свою очередь, заставляет использовать оружие крупного калибра. Третий источник шума парируют применением пластмасс в специальном оружии или использованием неавтоматических систем с ручной перезарядкой, таких как английский пистолет Welrod времен Второй мировой войны.

Карабин Де Лизла Карабин Де Лизла — далекий предок бесшумного оружия спецназа, первый серийный образец оружия с многокамерным интегрированным глушителем под пистолетный патрон калибра .45ACP. Карабин Де Лизла (De Lisle) использовался британскими коммандос во время Второй мировой. Самым громким звуком при использовании этого оружия был лязг затвора.

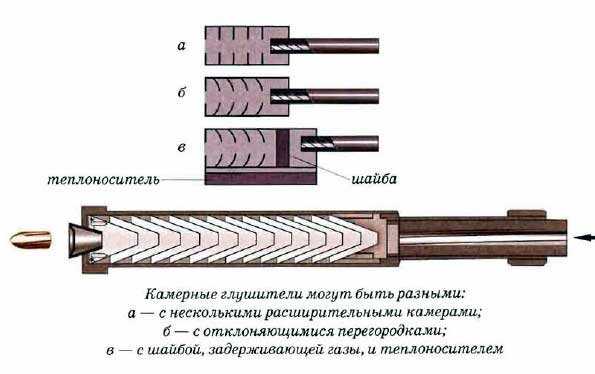

Сейчас существует несколько разновидностей конструкций приборов бесшумной стрельбы. Ранние образцы военных глушителей чаще всего были предназначены для серийных образцов стрелкового оружия. В конце 1930-х годов в СССР братьями Митиными был сконструирован один из первых серийных ствольных глушителей расширительного типа. Устройство получило название «БраМит» в честь своих изобретателей и было предназначено для установки на револьвер Нагана и винтовку Мосина.

Конструкции глушителей Схемы показывают различные варианты реализации конструкции глушителей (приборов бесшумной стрельбы): глушитель с отсечением газов с резиновыми шайбами с крестообразными разрезами (4), глушитель с обтюрацией (3), глушитель с завихрением потока с помощью разрезных шайб (2), дефлекторный глушитель с наклонными шайбами (1).

Глушитель представлял собой цилиндрическую трубку, в которой были последовательно герметично установлены несколько резиновых шайб с крестообразными прорезями для прохода пули. По бокам каждой шайбы имелись два отверстия для стравливания газов в следующую камеру. После выстрела пуля последовательно раздвигала шайбы и выходила, а пороховые газы задерживались перегородками. Неслучайным был и выбор оружия: конструкция «Нагана» такова, что за счет «надвигания» барабана на ствол и разжима дульца гильзы прорыв пороховых газов в зазор между барабаном и стволом практически исключается. Несомненным плюсом было и то, что начальная скорость пули штатного советского револьверного патрона 7,62х39R составляла всего 297 м/с: отпадала необходимость в создании специального боеприпаса, который наверняка стал бы дефицитным в условиях войны. Менее гладко дело обстояло с винтовкой Мосина: для снижения скорости пули мощного патрона пришлось уменьшить пороховой заряд, а освободившееся пространство в гильзе заполнить ватой.

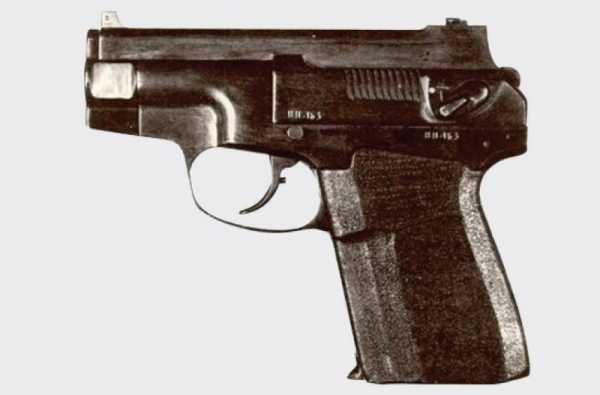

Для пистолета ПСС («пистолет специальный самозарядный») был разработан бесшумный патрон СП-4. Цилиндрическая стальная пуля с медным ведущим пояском в головной части в снаряженном состоянии полностью утоплена в стальной гильзе патрона (заподлицо со срезом дульца гильзы). Пороховой заряд спереди прикрыт поршнем-колпачком, который при выстреле выталкивает пулю, но сам отсекает пороховые газы, которые остаются внутри гильзы.

«БраМит» широко и успешно использовался как диверсантами, так и партизанами. Однако применение выявило и существенные недостатки устройства: резиновые шайбы быстро изнашивались и недолго сохраняли эластичность, а сам прибор требовал частой чистки. Кроме того, глушитель был тяжел, имел большие размеры и нарушал балансировку оружия. В войсках шутили: «Устройство ‘БраМит’ следует надевать на голову противника, что помешает ему не только слышать звук выстрела и видеть вспышку, но и разглядеть лицо стрелявшего».

Оружие спецназа

Несколькими годами позже английский инженер Де Лизл предложил военному ведомству образец разработанного им бесшумного карабина. В конструкции этого необычного карабина использовались элементы трех различных серийных видов оружия. Ложе, затвор и ударно-спусковой механизм были взяты от стандартной английской винтовки Lee-Enfield Мk III, магазин — от пистолета Colt 1911, а ствол — от знаменитого «томми-ган», пистолета-пулемета Thompson. Карабин стал первым серийным видом оружия с интегрированным многокамерным глушителем, который позволял снизить грохот от выстрела патрона 45-го калибра до уровня легкого хлопка в ладони. Во время высадки в Нормандии и боевых действий в Индокитае британские коммандос помощью De Lisle снимали вражеских часовых как в тире. Интегрированный (то есть конструктивно составляющий единое целое со стволом) глушитель состоял из двух камер: в первой газы расширялись, просачиваясь в нее через тонкие отверстия в стволе, идущие по дну нарезов. Таким образом пуля мощного патрона .45АСР не успевала выйти на сверхзвук. Во второй камере происходило завихрение потока вокруг установленных в несколько рядов фигурных медных шайб, через отверстия в которых пролетала пуля. Медь в качестве материала перегородок глушителя была выбрана не случайно: этот металл обладает большой теплопроводностью, за счет чего охлаждение газов происходило быстрее.

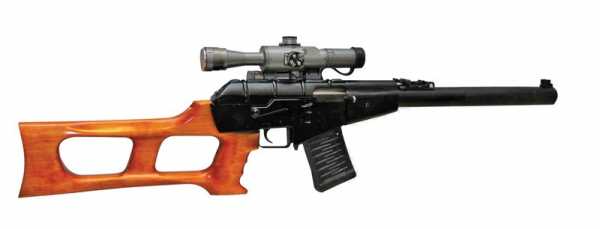

ВСС «Винторез» Винтовка снайперская специальная «Винторез», разработанная для использования подразделениями спецназначения, как и АС «Вал», снабжена интегрированным глушителем. Для этого оружия были разработаны специальные дозвуковые боеприпасы СП-5 (с обычной пулей) и СП-6 (с бронебойной) калибра 9 мм.

Современные «наследники» De Lisle — российский автомат АС «Вал» и снайперская винтовка ВСС «Винторез», высокая эффективность которых была достигнута во многом за счет одновременной разработки всего комплекса «оружие — патрон». Используемый «дозвуковой» боеприпас калибра 9 мм (его пуля весит почти в три раза больше, чем у АКМ) позволяет уверенно поражать защищенные цели на расстоянии до 200 м, а интегрированный дефлекторный глушитель делает невозможным определение позиции стрелка по звуку выстрела. Однако и интегрированные глушители имеют существенный недостаток: при снятом глушителе оружие, как правило, использовать невозможно (если в конструкции не предусмотрена замена ствола на обычный). Сложные, высокотехнологичные и наиболее современные дефлекторные глушители работают за счет многократного отклонения потока газов и направления звуковых волн. При этом за счет интерференции звуковых волн с противоположными фазами происходит их гашение. Изготовление таких глушителей связано с проведением тщательнейших газодинамических расчетов, зато дефлекторные глушители компактны и не содержат сменных элементов. Материалы, применяемые в таких устройствах, должны обладать уникальными свойствами теплопроводности и прочности. Например, в известном по съемкам в кино немецком пистолете-пулемете МР5 SD интегрированный дефлекторный глушитель изготовлен из стали, но покрыт внутри специальным теплопоглощающим составом. Съемные (неинтегрированные) дефлекторные глушители тоже получили распространение в спецподразделениях мира. Они могут достаточно эффективно (при условии применения спецбоеприпасов) снижать звук выстрела самых разных видов оружия, позволяя при этом вести даже автоматический огонь короткими очередями.

ППС Благодаря применению специального бесшумного боеприпаса с отсечением пороховых газов выстрел из ПСС по звуку напоминает хлопок в ладоши.

Одни из самых конструктивно простых и универсальных — глушители с обтюрацией. При их использовании пуля, выйдя из ствола и попав в камеру глушителя, пробивает толстые перегородки из пластичной резины, при этом отсекаются опережающие ее пороховые газы, а сама пуля теряет скорость. Недостаток обтюрационных глушителей в том, что они, по сути, одноразовые. Зато таким устройством в полевых условиях можно быстро оснастить практически любой образец оружия.

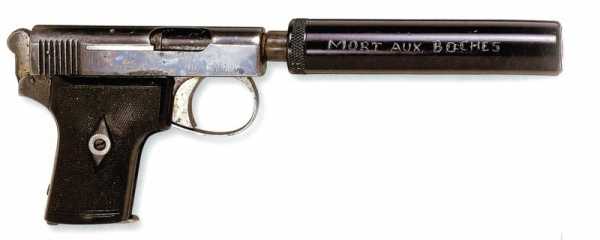

Webley&Scott Бесшумное орудие во все времена было любимо разведкой и членами различных диверсионных групп. На фото — британский компактный пистолет Webley & Scott калибра .25 с глушителем, разработанный для Королевских ВМС, но активно использовавшийся в диверсионных операциях в оккупированной Франции 1940-х (надпись на глушителе гласит: «Смерть немцам»).

Тем не менее глушитель можно применять далеко не в каждом оружии. Например, в пистолетах, автоматика которых работает по принципу отдачи полусвободного затвора с коротким ходом ствола (ТТ, Colt 1911, Browning HP), применение глушителя не рекомендуется. Дело в том, что в таких системах при выстреле подвижен не только затвор, но и ствол. Массивная дульная насадка грубо нарушает балансировку ствола, что может привести к самым неприятным последствиям — в лучшем случае оружие просто не перезарядится, в худшем — разрушится затворная рама.

ТТ-33 Пистолет Токарева ТТ-33 с глушителем, использовавший модифицированный дозвуковой патрон. Такое оружие было на вооружении советской военной контрразведки (СМЕРШ) в 1940-х.

Тише воды, ниже травы

Признанные лидеры в разработке глушителей — США и Финляндия. Финская компания ВR-Tuote серийно изготавливает около сорока видов глушителей для самых разных видов оружия — от винтовки М16А2 до спортивного пистолета Марголина. Но, как ни странно, существует еще один способ сделать выстрел тихим: использовать… бесшумный боеприпас. Такие патроны были разработаны в СССР еще в 1970-х. Принцип работы состоит в том, что пулю толкают не непосредственно пороховые газы, а крошечный поршень, разделяющий заряд и саму пулю. После выстрела поршень заклинивается в дульце гильзы, тем самым запирая в ней пороховые газы. Стреляные гильзы остаются взрывоопасными, до тех пор пока газ не просочится через уплотнения. Этот принцип используется в пистолетах МСП «Гроза» и ПСС. Пистолет ПСС — автоматический, пуля, выпущенная из него, на расстоянии 15 м пробивает бронежилет второго класса защиты. При выстреле звук создается только движущейся затворной рамой. Кстати, конструкция пистолета рассчитана так, что его автоматика работает практически без соударения деталей. МСП «Гроза» — неавтоматический пистолет, по конструкции напоминающий двуствольное ружье-«вертикалку». Этот пистолет действительно почти бесшумен. Шум его выстрела — это только щелчок, создаваемый ударом бойка по капсюлю. (И этот шум можно устранить, применив электрозапал, но это вопрос будущего.)

Сегодня абсолютно бесшумного «кинетического» оружия не существует. Поэтому бесшумными принято считать образцы, звук выстрела которых меньше 100 дБ (то есть тише пневматического оружия). Несмотря на то что конструкторы достигли огромных успехов в разработке бесшумного оружия, один фактор устранить, видимо, так и не удастся. Это звук при попадании пули в преграду. Так что тихой свистящей очереди, привычной по фильмам, добиться в ближайшее время, видимо, не удастся. Тем не менее простое в обращении, легкое и эффективное «бесшумное» огнестрельное оружие намного превосходит по удобству и практичности всякие луки, арбалеты, метательные ножи и прочую экзотику.

Статья опубликована в журнале «Популярная механика» (№4, Апрель 2009).

www.popmech.ru

История глушителя — Мастерок.жж.рф

Помните пару дней назад я вам показывал ГЛУШИТЕЛЬ ДЛЯ ТАНКА ? Давайте продолжим и развернем дальше тему глушителей …

В сообщениях о заказных убийствах нередко встречается фраза: «Киллер стрелял из пистолета с глушителем». Используя это приспособление, покушение на жизнь человека возможно совершить тихо и незаметно для окружающих. Вот почему даже в тех странах, где оружие продается свободно, владение глушителем-уголовно наказуемое преступление. Устройства для подавления звука выстрела-атрибут тайных агентов, контртеррористических отрядов полиции, но главным образом армейских частей специального назначения. Невозможно представить современный спецназ без мобильной связи, ночных прицелов и оружия, стреляющего почти беззвучно.

РОЖДЕНИЕ ГРОМА

Давно миновали времена, когда гром выстрелов считался неизбежным, а в бою даже необходимым, ибо устрашал и деморализовывал неприятеля. Ныне на смену открытым боевым схваткам все чаще приходят операции специальные, диверсионные, выполняемые в тылу врага, скрытно. Для этого требуется оружие тихое, беспламенное, бездымное, ничем не выдающее стрелка.Но какие же причины вызывают звук при выстреле? Их несколько. Во-первых, свою долю вносят механизмы огнестрельного оружия-стук затвора, курка, ударника, частей автоматики. Стук не такой уж и слабый. В ночной тишине, на открытом пространстве чуткое ухо может уловить его на расстоянии в сотню шагов. Во-вторых, следует упомянуть о шуме, который создается в момент выталкивания воздуха из ствола пулей и пороховыми газами, прорывающимися в зазор между пулей и стволом. И третья причина-возникно-вение ударной (баллистической) волны от пули, покидающей ствол со сверхзвуковой скоростью. Давление пороховых газов в стволе достигает 200 атмосфер, а температура-1000 градусов. Газы, вылетая вслед за пулей, мгновенно расширяются с оглушительным грохотом.Из этих рассуждений становится ясно, что выстрел будет намного тише, если уменьшить скорость пули, сделать ее дозвуковой, а также, согласно расчетам, снизить давление пороховых газов на выходе из ствола примерно в сто 1 раз, а температуру |более чем в тридцать раз. Задача нелегкая. Она и до настоящего времени окончательно не решена.

ГЛУШИТЕЛЬ ПОЛКОВНИКА ГУМБЕРТА

В 1884 году французский химик Вейль изобрел бездымный (пироксилиновый) порох. Два года спустя во Франции была принята на вооружение винтовка Лебеля, созданная под патрон с бездымным порохом. Началась новая эпоха в истории стрелкового оружия, а вместе с ней-работа над устройствами для подавления звука выстрела.Пионером в этом деле считается французский полковник Гумберт. Свой «прибор для бесшумной стрельбы» он сконструировал как бой насадку, навинченную на конец ствола. Внутри насадки находился шарик, лежавший ниже дула. При выстреле пуля пролетала свободно. Но двигавшиеся за ней пороховые газы подхватывали шарик, он катился по наклонной стенке насадки и плотно затыкал собой выходное отверстие глушителя. Газы оказывались запертыми в канале ствола. Они могли лишь медленно стравляться через волосяные отверстия в задней стенке глушителя.Казалось бы, все хорошо. В действительности же у глушителя Гумберта выявились серьезные неустранимые пороки. Оказалось, что камера быстро засоряется, и шариковый клапан теряет плотность. Глушитель мог действовать лишь в том случае, если оружие находилось в горизонтальном положении. При стрельбе вверх или вниз шарик еще до выстрела закрывал либо дуло винтовки, либо выходное отверстие насадки. А это грозило разрывом ствола.

Изобретателю первого глушителя удалось лишь частично подавить звук. Шум выстрела оставался еще довольно сильным. По этим причинам устройство французского полковника применения не получило.Прошел год после того, как Гумберт объявил о своем изобретении, и два датских оружейника Борренсен и Сигбьерсен взяли патент на глушитель совсем другого (расширительного) типа. Впрочем, датчанами была высказана только сама идея. Требовалось еще воплотить ее в реальную, хорошо действующую конструкцию.Это произошло, когда за работу взялись знаменитый изобретатель пулемета Хайрем Максим и его сын. От года к году они улучшали свой глушитель. А в 1910 году Максимом-младшим была основана фирма по выпуску подавителей звука. Они имели коммерческий успех и широко продавались во многих странах.Глушитель Максима представлял собой надульную насадку, имевшую цилиндрическую форму. После выстрела пороховые газы расширялись и охлаждались в ней, теряли энергию, а потому выходили наружу более или менее тихо. Попутно расширительный глушитель играл роль и пламегасителя.

ПЕРЕВОРОТ В ОХОТНИЧЬЕМ МИРЕ

Это может показаться странным, но первыми оценили максимовские подавители звука не военные, а охотники. Им глушители оказались нужнее.Во время Первой мировой войны глушители в войсках еще не были востребованы. Не понадобились они и Красной армии в 30-е годы. Лишь во время Второй мировой началась военная служба подавителей звука. У нас в войсках был весьма популярен глушитель под названием «Брамит», разработанный братьями Митиными (отсюда и сокращенное название прибора). Производился «Брамит» серийно, в тысячах экземпляров.

ХИТРОУМНЫЙ ЛАБИРИНТ

Однокамерный глушитель-самый простой по устройству и малоэффективный. Конструкторы очень скоро пришли к выводу, что для улучшения работы расширительного глушителя корпус его необходимо разделить на несколько камер поперечными перегородками, диафрагмами (из металла, кожи, пластика) с отверстиями для пролета пули. Чем больше таких перегородок, тем энергичнее спадает давление пороховых газов, переходящих из камеры в камеру, и, следовательно, тем тише звук выстрела.Правда, это касается лишь газов, идущих вслед за пулей. Пороховые газы, прорвавшиеся к выходу раньше пули, по-прежнему будут громко шуметь. Чтобы предотвратить их прорыв, вместо перегородок с отверстиями ставят упругие мембраны со щелями. После прохода пули щели снова смыкаются. Или устанавливают глухие перегородки. Пуля пробивает их, а газы задерживаются в камерах и затем спокойно, бесшумно вытекают в атмосферу.Выстрел из оружия с многокамерным расширительным глушителем по громкости похож на глухой хлопок. Кто заметит его на улице, среди городского шума, тем бо-лее-в подъезде многоэтажного дома?

Но этот результат достигается ценой потерь. Часть своей энергии пуля тратит на проход через глухие диафрагмы, скорость ее снижается. Ухудшаются точность и кучность стрельбы. Только путем тщательных, трудоемких расчетов, учитывающих все тонкости газодинамических процессов, протекающих в тесных камерах подавителя звука, удается сделать его достаточно эффективным.Действенность глушителя можно повысить также за счет формы диафрагм: воронкообразной, винтообразной, спиралевидной. Такие диафрагмы порождают в камерах глушителя сложные вихри, встречные волны, многократные соударения частиц газа, что, естественно, приводит к быстрому гашению энергии газового потока.В камерах глушителя, кроме диафрагм, нередко устанавливаются и теплопоглотители в виде мелкой алюминиевой сетки или стружки. Газы, отдавая им тепло, скорее остывают. А это, в свою очередь, приводит к падению давления. К сожалению, современные глушители-устройства недолговечные. Диафрагмы их быстро изнашиваются, выходят из строя. При частых выстрелах давление в камерах и температура теплопоглотителя повышаются. В итоге после нескольких очередей оружие из бесшумного становится самым обычным, шумным.Примером отечественного глушителя расширительного типа может служить «прибор бесшумной стрельбы»-ПБС-для калашниковских автоматов. Он снижает уровень шума раз в двадцать и позволяет произвести до двухсот бесшумных выстрелов.

ДВА В ОДНОМ

Самые лучшие надульные глушители уменьшают громкость выстрела из пистолета в пятьсот раз. Это очень много. Практически остается непогашенным лишь стук, возникающий при перезарядке. У винтовок и автоматов результаты похуже, подавить звук у них труднее.Работая над глушителями расширительного типа, конструкторы задумались над вопросом: почему бы не сделать подавитель звука в виде устройства, тесно объединенного с оружием, составляющим с ним одно конструктивное целое? Это могло бы значительно повысить эффективность действия глушителя. Так появились подавители звука под названием «интегрированные», то есть неразрывно связанные с оружием.Главная их особенность заключается в предварительном отводе пороховых газов из ствола. Для этого в стволе сверлят ряд небольших отверстий, через которые газы, толкающие пулю, выходят в заднюю расширительную камеру глушителя. Передняя же часть, как обычно, разделена диафрагмами.Предварительный отбор газов позволяет снизить скорость пули, сделать эту скорость дозвуковой, тем самым предотвратить появление ударной волны и связанного с ней грома. Интегрированные глушители также дают возможность уменьшить длину оружия, поскольку глушительное устройство располагается вокруг ствола и лишь незначительно выступает за его пределы. Да и подавляют они звук значительно сильнее, чем надульные.

Но, как известно, за всё надо платить. Предварительный отбор пороховых газов уменьшает мощность выстрела. Ухаживать за объединенными глушителями труднее, чем за съемными, надульными. Интегрированное оружие получается более сложным. И все же достоинства перевешивают.Сегодня в мире имеется много интегрированного оружия. У нас, например, это специальная снайперская винтовка ВСС и специальный автомат АС. Они, пройдя боевую проверку в афганской войне, были приняты на вооружение разведывательно-диверсионными подразделениями армии, спецслужбами, тайной агентурой. Винтовка и автомат легко разбираются и, уложенные в небольшой дипломат, могут быть незаметно пронесены к месту акции. Их сборка и приведение в боевое состояние занимают считанные минуты.Интегрированные глушители по праву считались рекордсменами среди подавителей звука всех других конструкций. Повторяем: считались. Но в последние годы выяснилось, что можно заглушать звук выстрела и более результативным способом.

«РУССКИЙ ШЕПОТ»

Идея заключается в том, чтобы после выстрела вообще не выпускать пороховые газы из ствола, наглухо запирать их в замкнутом пространстве. Идея эта возникла давно, более века назад. В самом первом глушителе,предложенном французским полковником Гумбертом, она частично использовалась. Более тридцати лет спустя уже упомянутые изобретатели братья Митины создали глушитель для револьвера Нагана, в котором после выстрела ствол запирался своего рода пыжом (поддоном пули) и отсекал пороховые газы.Прошло еще около полутора десятков лет, и в годы Великой Отечественной войны на Тульском оружейном заводе инженер Гуревич разработал патрон необыкновенной конструкции. Внутри его гильзы, впереди порохового заряда, находился поршень. Пространство между поршнем и пулей заполняла вода. При выстреле пороховые газы толкали поршень, тот давил на воду, а она-на пулю. Дойдя до конца гильзы, поршень останавливался, упираясь в уступ, и запирал выход газам. Пуля же продолжала двигаться под напором воды, выходила из ствола и летела к цели. Шума почти не было, но большое облако брызг выдавало бойца.

Интерес к глушителям сильно вырос в середине минувшего века, с началом «холодной войны». То здесь, то там вспыхивали локальные конфликты. Для спецотрядов понадобилось и оружие специальное, в частности, бесшумное. Наши конструкторы, создавая новые виды подавителей звука, выбрали самый перспективный, но и трудный для реализации принцип глушения, а именно: отсечку пороховых газов в гильзе патрона. Удачным оказался бесшумный спецпатрон СП-2. Затем появились более совершенные бесшумные патроны СП-3 и СП-4. Вот, например, как устроен последний из них. Пуля патрона СП-4 имеет необычную цилиндрическую форму и полностью утопает в гильзе, упираясь в поршень, который после выстрела закрывает выход пороховым газам.Под бесшумный патрон СП-3 был создан малогабаритный спецпистолет МСП, который отличается еще и тем, что он-двуствольный. А под патрон СП-4-единственный в мире самозарядный специальный пистолет ПСС.

В разработке бесшумных боеприпасов отечественные оружейники намного опередили зарубежных. Создание в нашей стране патронов с отсечкой газов вызвало на Западе настоящий переполох, а сами комплексы (оружие-патрон) получили название «Русский шепот».И все же, несмотря на достижения, к современным глушителям можно предъявить немало претензий: к их весу, размерам, эффективности и меткости стрельбы, а главное-к сроку службы.Пока еще глушители слишком дороги, громоздки, недолговечны для того, чтобы можно было снабдить ими каждого солдата. Впрочем, это и не нужно. А вот снизить уровень громкости стрельбы очень полезно как для слуха солдат, так и для голосовых связок командиров, руководящих боем. Именно с этой целью созданы упрощенные глушители, так называемые приборы малошумной стрельбы.Сегодня совершенствование подавителей звука выстрела продолжается, и оно не прекратится, наверное, до тех пор, пока будет существовать само стрелковое оружие

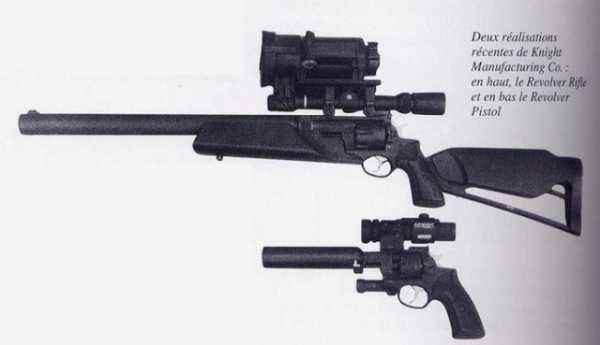

Заглушить звук выстрела револьвера

Заглушить звук выстрела револьвера значительно сложнее, поскольку у них газы прорываются между каморой барабана и стволом. Что же касается пистолетов-пулеметов, то у них глушители и цевье составляют одно целое, как у немецкого 9-мм МР-5. Нечто похожее придумали англичане — «Стерлинг Мк 5» — применялся в 1982 году при военном конфликте на Фолклендских (Мальвинских) островах как британской, так и аргентинской стороной. А пионерами в этом деле были китайцы. Еще в середине 60-х годов они создали для собственного спецназа 7,62-мм пистолет-пулемет «64».

Глушители к дробовикам

Все большее распространение гладкоствольных дробовиков как боевого оружия побудило конструкторов разрабатывать глушители и к дробовикам. Наиболее удачный образец — глушитель к американскому «Эскорт Моссберг» для телохранителей. Сегодня основные направления исследований — дальнейшее уменьшение звука, снижение веса и габаритов глушителей, снижение их влияния на меткость и кучность огня. В опубликованных отчетах отмечается, что им свойственны и такие недостатки, как низкая надежность (особенно при использовании эластичных мембран или шайб), необходимость тщательной индивидуальной пригонки. Поэтому они остаются специальным средством, и бесшумное стрелковое оружие пока не имеет перспектив стать массовым для армий. В последнее время для уменьшения громкости выстрела все чаще рекомендуется использовать особые патроны. Можно ввести в их конструкцию своеобразный «пыж», который выталкивал бы пулю, но отсекал пороховые газы, не позволяя им выйти из ствола. Другим методом достижения бесшумности считается создание боевого пневматического оружия. Еще в эпоху наполеоновских войн австрийские стрелки наводили ужас на бравых французов своими тихими и меткими «воздушными штуцерами» с баллоном в прикладе. Не первое десятилетие идет работа над пневматикой — пока, правда, без существенных результатов.

Но наряду с наращиванием числа камер и усложнением их конфигурации, совершенствование конструкций идет самыми разными путями. Громоздкий корпус глушителя часто закрывает обычные прицельные приспособления, поэтому его располагают эксцентрично – ось прибора значительно ниже оси ствола. Но, разумеется, канал для прохода пули должен быть строго соосен со стволом, ибо даже при легком ее касании о внутренние перегородки резко снижается кучность огня. А ослабление узла крепления корпуса устройства на оружии вообще может привести к стрельбе через его переднюю стенку…

Плоские перегородки расширительных камер нередко заменяют выпуклыми – конусообразными или иной формы, отклоняющими поток пороховых газов к периферийной части глушителя, что не дает ему обогнать пулю. Такой же эффект порождает винтообразная перегородка, проходящая по всей длине устройства.

Иногда расширительные камеры частично заполняют теплопоглощающим материалом – мелкой алюминиевой сеткой или просто стружкой, медной проволокой. Нагревая их, газы охлаждаются активнее. Но эти наполнители сложно очищать от порохового нагара, и их приходится периодически менять. На эффективность глушения влияет также материал самих перегородок: например, замена стальных на алюминиевые, более теплопроводные, дает заметное снижение громкости. Однако при частой стрельбе с таким глушителем, по мере роста давления в камерах и нагрева теплопоглотителя, работоспособность устройства резко снижается; если из него подряд сделать десяток-другой выстрелов, «бесшумное» оружие превращается в самое обычное. Поэтому рекомендуется вести огонь одиночными выстрелами и с большими паузами, чтобы дать остыть всей конструкции.

Порой, для улучшения работы глушителя его предварительно смачивают водой. Достаточно буквально столовой ложки. При этом глушитель охлаждается за счёт испарения воды (принцип работы фриона в холодильнике). Так же добавление воды в глушитель немного меняет звук выстрела, с металлического «дын» на более глухой «тан». Воды обычно хватает на 10-20 выстрелов.

Эффективность глушителя повышают также путем сложных и скрупулезных расчетов внутренней газовой динамики. Например, за счет использования фигурных перегородок определенного профиля в камерах создаются противотоки и турбулентные завихрения газа. В итоге его молекулы, многократно соударяясь в разных направлениях, гасят энергию друг друга.

Разработаны оригинальные конструкции, предусматривающие отражение потока газов от внутренней поверхности передней стенки глушителя. После этого энергия газов падает за счет многократного отражения и встречного гашения ударных волн внутри корпуса. Такие приборы могут быть и многокамерными.

Изобретено и совсем уж экзотическое устройство, внешне выглядящее до смешного примитивно: всего-то надульный конус-диффузор, заключенный в трубку с открытыми торцами. Но весьма существенное снижение звука обеспечено здесь виртуозным расчетом интерференции ударных волн внутри конуса, а главное – удивительно остроумным способом охлаждения пороховых газов. Вырываясь из конуса, они интенсивно эжектируют внешний воздух, как бы мгновенно отсасывая его из внутреннего объема трубки, отчего резко падают его давление и температура. И газы, смешиваясь с этим разреженным холодным воздухом, тут же теряют энергию. Так, наверное, прозвучал бы выстрел где-нибудь на двадцатикилометровой высоте…

Простейший надульный глушитель 1 – резиновая мембрана со щелью 2 – расширительная камера 3 – соединительная гайка	Глушитель с рефлектором отражателем     1 – параболический рефлектор 2 – корпус 3 – гайка 4 – ствол
Многокамерный глушитель 1 – камера 2 – перегородка	Двухкамерный эксцентрический глушитель 1 – камера 2 – перегородка
Глушитель с предварительным отводом пороховых газов из канала ствола 1 – отверстие в стволе с обратным каналом 2 – передняя многокамерная часть глушителя 3 – расширительная задняя камера	Глушитель с обтюрацией 1 – распорная втулка 2 – резиновый (эбонитовый) обтюратор 3 – расширительная камера
Многокамерный глушитель с тепло-поглощаемым наполнителем 1 – гайка 2 – проволочная сетка 3 – межкамерные перегородки 4 – распорные втулки 5 – отверстия в стволе	Глушитель с отклонением потока 1 – внутренняя втулка с отверстиями 2 – отклоняющие конуса 3 – алюминиевая стружка-поглотитель 4 – средняя втулка с перфорацией 5 – наружная труба со щелевыми отверстиями

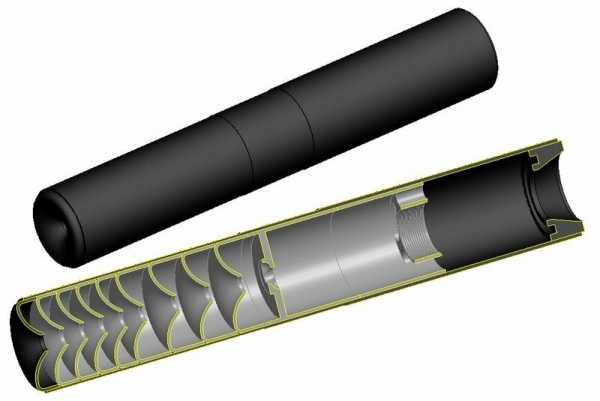

Глушитель с завихрением потока 1 – корпус 2 – завихряющие перегородки	Глушитель с разбиением потока 1 – внутренняя втулка с перфорацией 2 – винтовая спираль разбиения потока

Глушитель немецкого пистолета-пулемета MP5SD 1 – внутренняя труба 2 – прямоугольное окно 3 – сварной шов 4 – листовой материал 5 – передняя камера 6 – канал для прохода пули

Глушитель-эжектор

источники
http://www.tankovedia.ru
http://rekshino.com
http://raskopka.ucoz.ru

masterok.livejournal.com

Глушитель OSS для пистолетов-пулемётов M3 (США) » Военное обозрение

В 1943 году недавно созданное Управление стратегических служб США (Office of Strategic Services – OSS) запустило разработку специального бесшумного стрелкового оружия. Первым результатом таких работ в области огнестрельных систем стал пистолет High Standard HDM с интегральным глушителем. Чуть позже на вооружение поступило иное оружие, отличавшееся увеличенной огневой мощью. OSS создало и приняло в эксплуатацию специальную модификацию серийного пистолета-пулемета M3 Grease Gun, так же оснащенную собственным прибором бесшумной стрельбы.

Для решения особых задач новой спецслужбе требовалось специальное оружие с минимальным шумом, производимым при стрельбе. При этом было очевидно, что бойцы на задании не смогут обойтись только пистолетами или иными компактными системами. Им требовалось более крупное и серьезное оружие с большей огневой мощью, но тоже оснащенное прибором бесшумной стрельбы. Изучив имеющиеся возможности, в начале осени 1943 года специалисты OSS выбрали наиболее удобный и удачный способ создания такого оружия.

Пистолет-пулемет M3 в базовой конфигурации. Фото Wikimedia Commons

По результатам сравнительных испытаний на роль перспективного бесшумного оружия назначили серийный пистолет-пулемет M3, также известный под неофициальным названием Grease Gun – «Масленка». Этот образец отличался малой стоимостью, а также простотой производства и эксплуатации. При этом патрон .45 ACP и скорострельность на уровне 450 выстрелов в минуту давали весьма высокую огневую мощь. Впрочем, это оружие было весьма громким, и в существующем виде вряд ли могло бы использоваться в секретных операциях. Оно нуждалось в средствах снижения громкости выстрела.

Управление стратегических служб привлекло к разработке бесшумного оружия несколько компаний. В проекте доработки пистолета-пулемета M3 участвовали фирмы Bell Laboratories, High Standard и Maxim Silencer Company. Последняя имела большой опыт в деле создания и выпуска глушителей, но все же не смогла справиться с поставленными задачами, в результате чего вышла из программы. В то же время, фирма «Белл» предложила удачный вариант глушителя, соответствовавшего требованиям заказчика. Вскоре компания High Standard получила заказ на выпуск опытной партии таких устройств. Позже она освоила полномасштабное серийное производство.

Совместный проект Bell Laboratories и OSS отличался крайней простотой. По задумке конструкторов, имеющийся пистолет-пулемет M3 не нуждался в серьезных изменениях конструкции. При этом по результатам небольшой доработки он получал самый настоящий интегральный глушитель. Примечательно, что в любой момент его можно было заменить штатным стволом. Все это давало очевидные преимущества эксплуатационного характера.

Как известно, серийный M3 оснащался стволом, наглухо установленным в крупной втулке-пробке. Последняя при помощи резьбы закреплялась в передней части ствольной коробки, но могла сниматься для обслуживания оружия. Именно эту особенность имеющегося образца использовали OSS и Bell. Фактически они взяли существующий ствол с втулкой, незначительно доработали его и оснастили рядом новых комплектующих. В итоге из ствола получился блок с интегральным глушителем.

Интегрированный глушитель основывался на существующем стволе, прошедшем заметную доработку. На нем предлагалось устанавливать пару корпусов разного диаметра, соединенных через круглую центральную втулку. Внутри корпусов размещались средства перераспределения пороховых газов, за счет которых они должны были терять свою энергию, охлаждаться и выводиться наружу без образования звуковой волны.

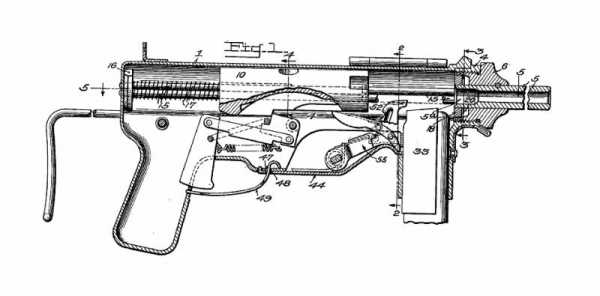

M3 в разрезе, чертеж из патента. Цифрами 5 и 6 отмечены ствол и его установочная втулка

Готовая втулка ствола в новом проекте почти не дорабатывалась. Она по-прежнему имела выгнутую в центре переднюю поверхность, а на заднем цилиндре сохранялась резьба. В центре оставалось отверстие для жесткой установки ствола. Спереди по периметру предусмотрели небольшой кольцевой выступ для удержания корпуса глушителя. Конструкторы сохранили нарезной ствол калибра 11,43 мм (.45) длиной 203 мм. При этом в нем появились четыре продольных ряда отверстий с 12 в каждом, при помощи которых пороховые газы должны были стравливаться в корпус глушителя. На дульной части ствола предусмотрели резьбу.

Непосредственно на втулку и ствол надевался корпус в виде простейшей металлической трубки достаточного диаметра и длины. Пространство между стволом и корпусом занимал рулон мелкоячеистой металлической сетки. По своей конструкции эта часть прибора бесшумной стрельбы для M3 напоминала глушитель для пистолета HDM.

На передней резьбе ствола закреплялась специальная крышка, необходимая для фиксации заднего корпуса глушителя и установки переднего. Она представляла собой деталь из двух цилиндров разных размеров с центральным диском, в котором имелись отверстие и резьба. При установке на резьбу ствола эта крышка прижимала и фиксировала на своем месте корпус и металлическую сетку внутри него. Спереди в нее вкручивался второй элемент глушителя.

Покинув ствол и пройдя через накрученную крышку, пуля должна была преодолеть еще один канал глушителя. Передний элемент прибора получил простой корпус в виде металлического стакана малого диаметра длиной порядка 180-190 мм. На одном торце стакана имелась несъемная крышка с центральным отверстием, на другом – резьба для установки на крышку заднего корпуса.

Особый интерес представляет заполнение переднего корпуса. В нем поместили большое количество шайб, вырубленных из металлической сетки. Такие шайбы свободно пропускали пулю через центральное отверстие, но могли задерживать газы, идущие за ней. При изготовлении наполнителя для двух корпусов использовалась одинаковая сетка с мелкой ячейкой.

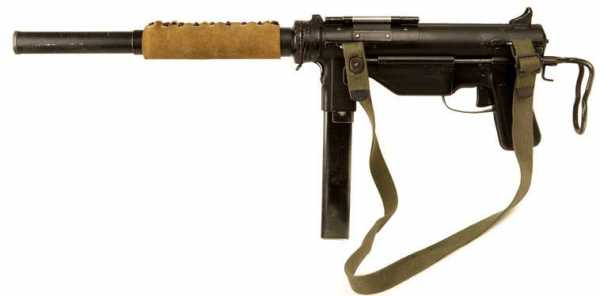

Пистолет-пулемет с установленным глушителем. Фото Militaryfactory.com

Вместе с прибором бесшумной стрельбы поставлялись несколько дополнительных устройств. Первое – задняя крышка. Короткую цилиндрическую крышку достаточного диаметра предлагалось накручивать на резьбу втулки ствола, что позволяло защитить глушитель от попадания грязи при транспортировке. Также имелся длинный направляющий стержень диаметром 11,43 мм, необходимый для обслуживания изделия. На его переднем конце предусматривалась резьба для установки небольшой ручки, облегчавшей транспортировку.

Оба корпуса глушителя при стрельбе должны были поглощать энергию пороховых газов и нагреваться. Для безопасности стрелка был создан специальный текстильный чехол. Его предлагалось надевать на задний корпус глушителя; в таком случае последний мог выполнять функции цевья и облегчать удержание оружия.

Готовый глушитель для серийной «Масленки» имел длину 14,5 дюйма (368 мм) и весил менее 2 фунтов (около 900 г). Он был прост в производстве и устанавливался на существующее оружие без особых проблем. Впрочем, имелась характерная проблема эксплуатационного характера, из-за которой в комплект пришлось вводить направляющий стержень.

После определенного количества выстрелов глушитель следовало разбирать и промывать от порохового нагара. Чистка сетки из заднего корпуса была крайне простой, чего нельзя было сказать о шайбах из переднего стакана. Именно для работы с ними в комплект поставки включили длинный стержень. С его помощью из корпуса можно было вынуть все шайбы в виде одной стопки, без особых трудностей промыть, а затем вернуть на место. Страшно подумать, как выглядела бы чистка переднего корпуса без этой простой, но важной детали.

В начале 1944 года компания Bell Laboratories в сотрудничестве с OSS завершила разработку нового проекта и передала на High Standard необходимую документацию. Вскоре предприятие-изготовитель собрало первые опытные образцы и передало их заказчику. В минимальные сроки спецслужба провела испытания и вынесла свое решение о дальнейшей судьбе проекта.

Изделие крупным планом. Фото Forgottenweapons.com

Новое изделие имело несколько важных положительных черт. В первую очередь, оно действительно резко сокращало шум выстрела и убирало дульную вспышку. Пороховые газы успешно распределялись по внутренним полостям и передавали свою энергию металлической сетке. Кроме того, ствол с боковыми отверстиями не позволял пуле набирать сверхзвуковую скорость, что исключало еще один источник шума. Впрочем, новый прибор не предотвращал лязг металлических деталей оружия и не делал его полностью бесшумным.

На испытаниях был проведен замер шума. Во время стрельбы очередями громкость выстрела не превышала 88-89 дБ. К сожалению, сведения о методиках замера и условиях отсутствуют, но и без этого понятно, что глушитель нового типа успешно решал поставленные задачи.

К преимуществам также отнесли простоту и дешевизну производства, а кроме того, удобство эксплуатации. Глушитель изготавливался с применением доступных материалов и без применения сложных технологий. Его можно было без труда установить на любой серийный M3 вместо штатного ствола. Благодаря этому такие устройства можно было выпускать и поставлять как самостоятельно, так и вместе с оружием.

Естественно, изделие не было лишено недостатков. В первую очередь, глушитель был крупным и тяжелым. Масса пистолета-пулемета существенно увеличивалась, а длинный глушитель серьезно изменял его балансировку. Удобство стрельбы и контроль за оружием ухудшились. Таким образом, за новые возможности пришлось расплачиваться эргономикой.

Несмотря на все недостатки, новый образец оснащения для оружия посчитали удачным и рекомендовали к принятию на вооружение. Уже в начале 1944 года компания High Standard отгрузила первые серийные глушители и пистолеты-пулеметы, изначально оснащенные ими. По некоторым данным, на этом этапе к проекту привлекли фирму Guide Lamp Division – дочернее предприятие General Motors. Она изготавливала стволы и втулки, которые затем отправлялись в High Standard и там оснащались всеми прочими деталями. Далее готовые изделия передавались заказчику лице OSS.

Прибор бесшумной стрельбы в разобранном виде. Сверху вниз: передний корпус с шайбами и направляющий стержень, задний корпус, защитная крышка втулки ствола, ствол, сетка и средняя крышка. Фото Forgottenweapons.com

По разным данным, серийное производство глушителей для M3 продолжалось до самого конца войны, но не отличалось массовостью. За все время было собрано и отгружено заказчику порядка тысячи серийных приборов. Согласно некоторым источникам, могло быть заказано и изготовлено около 5 тыс. таких изделий, но подобная информация, похоже, не соответствует действительности. Так или иначе, сведения о меньшей численности выглядят более правдоподобными.

Основным эксплуатантом M3 с интегральными глушителями, по очевидным причинам, стало Управление стратегических служб. Кроме того, с определенного времени такое оружие в ограниченных количествах передавалось британскому Управлению специальных операций (SOE). Поскольку пистолеты-пулеметы и глушители для них отличались дешевизной и могли выпускаться в больших количествах, их рекомендовали для поставок отрядам Сопротивления в Европе.

К сожалению, большая часть сведений о боевом применении пистолетов-пулеметов с глушителями либо была забыта, либо до сих пор не подлежит разглашению. Впрочем, известно, что OSS и SOE неоднократно устраивали различные тайные операции, в ходе которых могли применяться все имеющиеся в наличии образцы бесшумного оружия, в том числе доработанные M3. Вряд ли такому оружию приходилось простаивать без дела.

Некоторое количество пистолетов-пулеметов с интегральными глушителями через разные каналы было переправлено на оккупированные территории Европы, где их получили различные партизанские формирования. Предполагалось, что наличие бесшумного оружия облегчит борьбу с захватчиками и позволит эффективнее осуществлять диверсии и нападения. По всей видимости, отряды Сопротивления использовали полученное оружие, и оно внесло определенный вклад в борьбу с оккупантами.

Определенный интерес представляет послевоенная история «партизанских» пистолетов-пулеметов M3 и глушителей для них. Соединенные Штаты не стали требовать возвращения этого оружия, и оно осталось у эксплуатантов. В дальнейшем часть этих образцов была принята армиями освобожденных государств, а отдельные изделия могли остаться в руках частных лиц. Позже они вошли в состав различных коллекций, как личных, так и музейных.

M3 с глушителем и текстильным чехлом. Фото Weaponsman.com

Известно, что США и Великобритания сохраняли имеющееся оружие на вооружении в течение достаточно длительного времени. Бесшумный пистолет-пулемет представлял большой интерес для спецслужб, и потому M3 с глушителями не убирались из арсеналов. С некоторого времени предпринимались попытки создания нового оружия аналогичного назначения, но даже самые удачные образцы далеко не сразу смогли заменить устаревшие пистолеты-пулеметы.

Тем не менее, со временем M3 с глушителями, разработанные для Управления стратегических служб, все же были сняты с вооружения. За несколько десятилетий они ожидаемо устарели морально и физически. По своим основным характеристикам – в том числе и по шумности – они стали уступать более новым образцам и более не представляли интереса для эксплуатантов.

Возможно, некоторое количество пистолетов-пулеметов M3 с глушителями от Bell Laboratories / High Standard все еще остается на секретных складах Центрального разведывательного управления или иных американских организаций, однако теперь никто не рассматривает их в качестве реального оружия для современной войны. Теперь они представляют интерес только для историков, музеев, коллекционеров и других любителей оружия.

Прибор бесшумной стрельбы максимально простой конструкции создавался в условиях войны и для скорейшего применения в реальных операциях. В кратчайшие сроки требования были выполнены, и OSS получило желаемое оружие, которое вскоре отправилось в бой. Еще одна оригинальная разработка помогла бойцам спецподразделений тайно выполнять поставленные задачи и приближать победу над Осью.

По материалам сайтов:
https://militaryfactory.com/
http://forgottenweapons.com/
http://modernfirearms.net/
http://weaponsman.com/
https://kalashnikov.ru/

topwar.ru

Бесшумные советские пистолеты (11 фото) » Триникси

Необходимость в бесшумных пистолетах возникла практически сразу с момента их появления, однако, долгое время воплотить такую идею в жизнь не удавалось. Расцвет бесшумных пистолетов пришелся на XX век, и особых успехов в разработке такого оружия добились советские оружейники. С бесшумными пистолетами СССР нас познакомит этот пост.

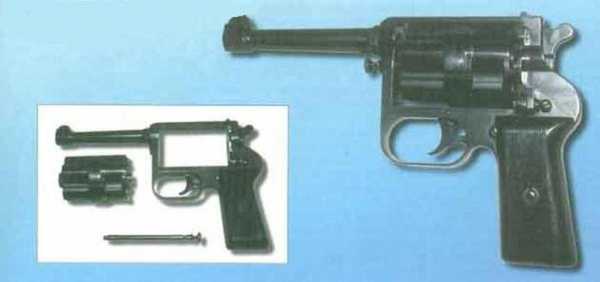

Бесшумный Револьвер Гуревича

Как известно, одним из способов уменьшения звука выстрела применение пули с дозвуковой скоростью и глушителя, в котором гасятся вылетающие из ствола пороховые газы. Но существует и другой способ. В сороковых годах он был применен в револьвере Гуревича.

На картинке вы видите как устроен патрон в револьвере гуревича. Пороховой заряд в гильзе закрыт пыжом. В дуле гильзы втулка в которую вставлена пуля калибра 6,5 миллиметра, пространство между пыжом и втулкой заполнено водой . При выстреле капсюль бьет по заряду и пороховые газы толкают пыж, а пыж вытесняет воду. Поскольку диаметр ствола меньше чем диаметр гильзы, то скорость воды возрастает . Пуля вылетает из ствола, а пыж остается внутри. Пороховые газы заперты, шума нет. Револьвер был произведен опытной партией и выпущен во второй половине сороковых годов. Распространения он не получил, конструкция оказалась слишком сложной.

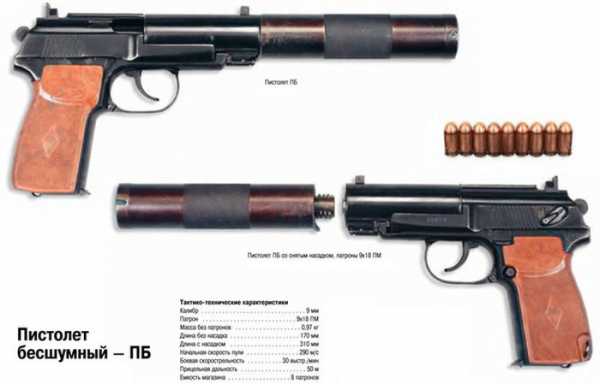

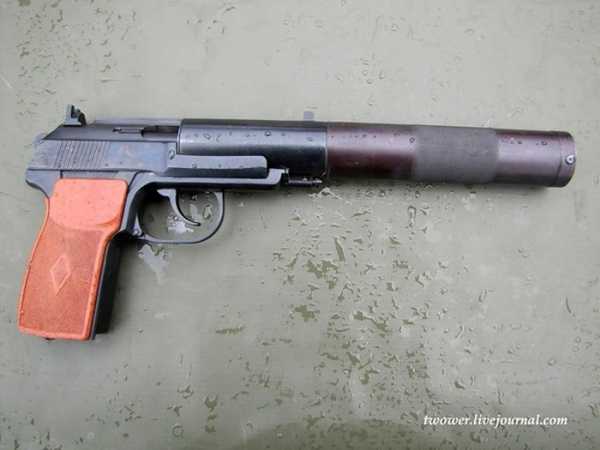

Пистолет ПБ

Новый виток развития отечественного бесшумного оружия начался в шестидесятых годах.
Тогда холодная война была в самом разгаре. Глобальное противостояние СССР и NATO способствовало этому как никогда ранее. К сценариям войны с вероятным противником готовились очень серьезно. Особая роль отводилась разведывательно-диверсионным подразделениям. Они должны были действовать скрытно в тылу врага. Для этого и создавалось малогабаритное и бесшумное оружие. Одним из них был пистолет ПБ.

Существует устойчивое убеждение что этот пистолет был создан на основе пистолета макарова (ПМ). Но это не так, при конструировании пистолета были заимствованы только УСМ и магазин от ПМ, а все остальное это лишь внешнее сходство. Этот пистолет обладает отличным балансом и эргономикой и используется по сей день.

Пистолет АПБ

Автоматический пистолет Стечкина: магазин на 20 патронов, возможность стрелять очередями, большая кучность попаданий. Этот пистолет стал прекрасной основой для создания бесшумного автоматического пистолета в СССР.

Бесшумная стрельба этого оружия обеспечивалась за счет использования надульного глушителя, расширительной камеры находящейся под кожухом затвора. Пластиковый приклад заменили на рамочный металлический. Этот пистолет пользуется огромной популярностью и сегодня. К сожалению пистолет был дорог в производстве и выпустив необходимое количество, цеха по его производству закрыли. На сегодняшний день АПС и АПБ единственные массовые автоматические пистолеты в России, достойных конкурентов ему не нашлось…

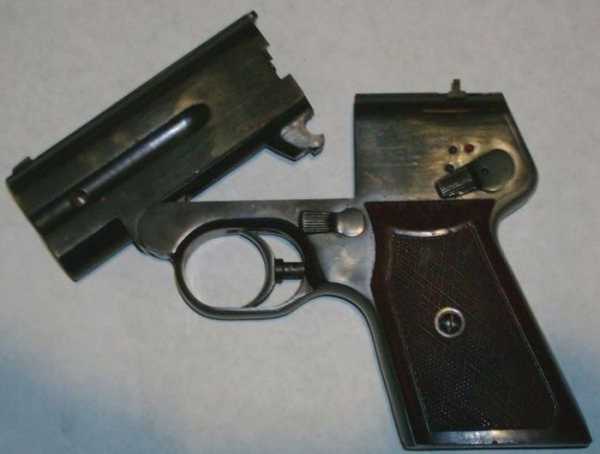

Пистолет С-4

Источник звука у пистолета АПБ был все тот же ударяющиеся друг о друга детали автоматики. Такой же недостаток был и у пистолета ПБ. Поэтому в СССР начали работать над бесшумным оружием, в котором применялся другой принцип устранения звука при выстреле. В середине шестидесятых получило развитие и второе направление обеспечения бесшумности стрельбы. Отсечка пороховых газов в гильзе. На вооружение спецназа EVIL KGB был принят пистолет С-4 с патроном 7.62×63мм «змея».

Этот пистолет лязгом подвижных частей себя не выдавал, у него и просто не было. Выше я уже рассказывал вам про принцип работы патрона в револьвере Гуревича, по такому же принципу создан и патрон «Змея». Только вместо воды, порховой заряд там отделен поршнем.
Как только порох воспламеняется, газы воздействуют на поршень и он выталкивает пулю. Как только пуля вылетела из ствола поршень остается внутри и герметично закупоривает пороховые газы. Этот принцип и называют отсечкой пороховых газов. В обойму вмещались 2 патрона в 2 отдельных ствола. Пистолет был снят с вооружения сразу после принятия на вооружение пистолета МСП.

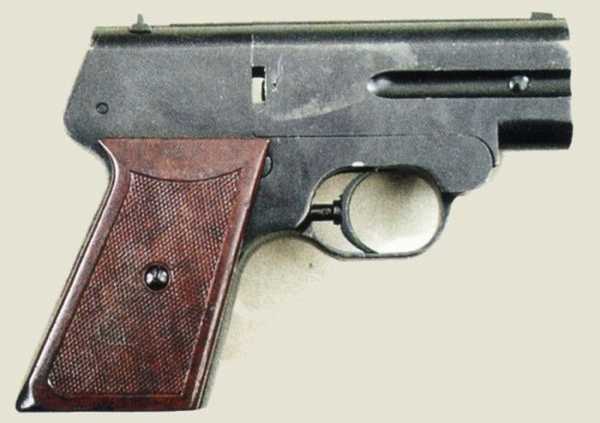

Пистолет МСП «Гроза»

В начале 70-х .На базе С-4 и С-4М, был разработан новый пистолет с отсечкой пороховых газов в гильзе и новым патроном СП-3. Этим пистолетом и стал МСП . МСП обладал: значительно меньшие габариты и массу нежели его предшественник и обладал лучшими характеристиками. На вооружение был принят ограниченной партией и сколько нибудь заметного применения не получил (может потому что он бесшумный). Стоит на вооружении в России и сегодня.

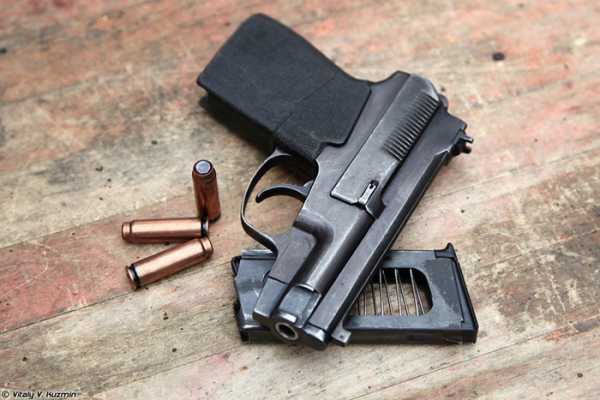

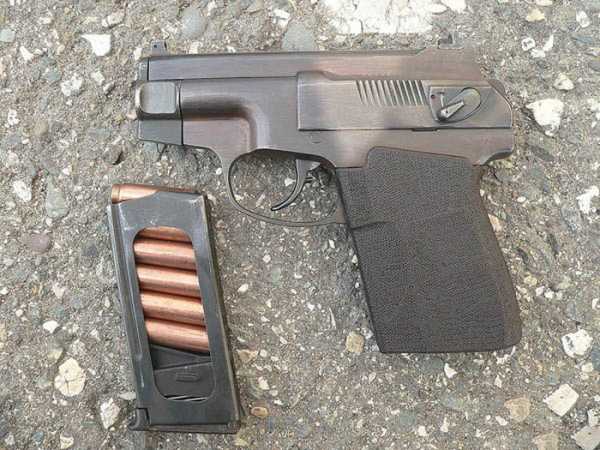

Пистолет ПСС «Вул»

У ПБ и АПБ был недостаток, лязг подвижных частей и большие габариты. У их «коллег» С-4М и МСП был недостаток, малое количество патронов в обойме и отсутствие автоматики. Все достоинства предыдущих четырех пистолетов нужно было воплотить в одном. К концу 83 года, на вооружение был принят пистолет ПСС (пистолет специальный самозарядный).

Главными особенностями этого уникального и не имеющего аналогов в мире оружия, были:
Отсутствие глушителя, отсечка пороховых газов обеспечивает полную бесшумность стрельбы, компактность пистолета, надежность и точность. Для пистолета ПСС был разработан новый патрон СП-4 калибра 7,62×41,5 мм. Этот патрон интересен тем что пуля патрона имеет цилиндрическую форму, на ее передней части имеется латунный пояс. При выстреле пояс входит в нарезы ствола и заставляет пулю вращаться. На дистанции до 25 метров пуля способна пробивать противоосколочный жилет или каску. Это идеальное оружие для скрытого нападения. До сих пор аналогов этому пистолету не существует. Как ни странно, но после развала великой СССР, в России производство этого патрона и пистолета не прекратили и он до сих пор поступает на вооружение частей СпН…

trinixy.ru

Бесшумные револьверы — Александр Афанасьев

Как всем известно — на револьвер нельзя ставить глушитель. Бесполезно. Прорыв пороховых газов между рамкой и барабаном сводит всю идею на нет.
Тем не менее — я нашел целых четыре варианта решения этой проблемы.
1. Наган. Единственный револьвер в мире, у которого при выстреле барабан надвигается на ствол, и прорыва газов нет. Первым бесшумным оружием в СССР был именно Наган с приборот БРАтьев МИТиных, то есть Брамит, потом появились бесшумные пистолеты но…
Но даже сейчас Наган не умирает, и именно из-за возможности применения на нем глушителя.

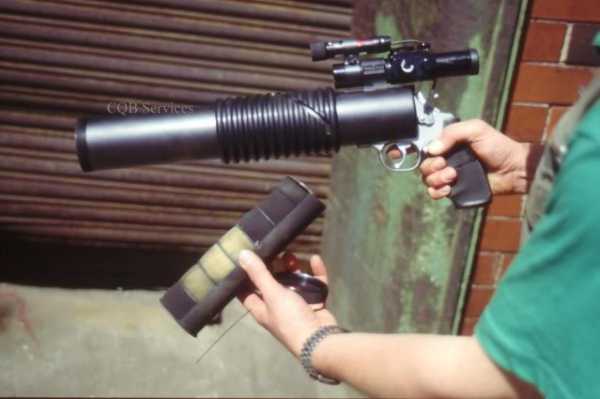

2. В конце восьмидесятых годов прошлого века по заказу ЦРУ США фирма Knights Armament произвела ограниченной серией два бесшумных револьвера, один на базе Ruger Redhawk калибра 44 magnum

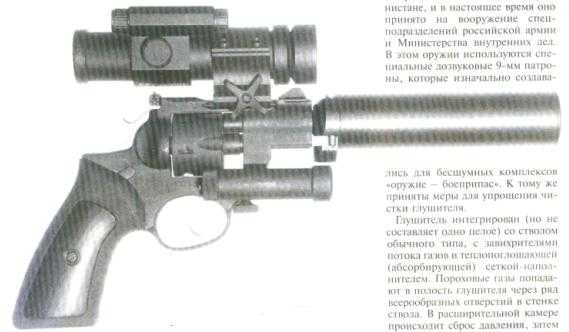

Второй — на базе Ruger SP101 под нестандартный короткий патрон калибра 223


При этом — ни в том ни в другом случае я не заметил и попытки решить проблему с прорывом газов. Револьверное ружье не раз светилось в Секретных материалах (снайперское евольверное ружье, интересно с какой кучностью, хе-хе), его малый собрат так и остался тайной за семью печатями.

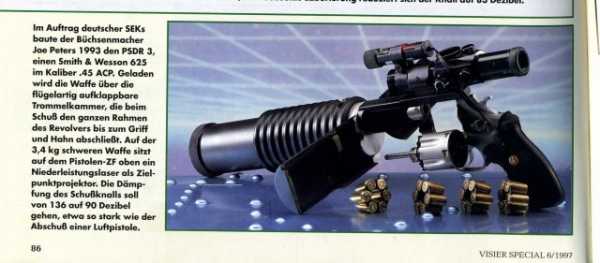

3. В Германии в начале девяостых известный оружейник Peter Stahl создал чудовищного размера и веса револьвер сорок пятого калибра, у которого глушитель охватывал барабан! А для перезаряжания — часть глушителя откидывалась на шарнире.



4. Наконец в России известный оружейник Игорь Яковлевич Стечкин создал пистолет ОЦ-38 под спецпатрон: при выстреле поршенек толкает пулю и сам запирает пороховые газы в гильзе.

И глядя на все эти ухищрения, а потом переводя взгляд на это

У меня возникает только один вопрос: накуя???

WEREWOLF

werewolf0001.livejournal.com

Варианты и конструкции глушителей звука выстрела, насадок оружия

За прошедшее время появилось множество вариантов и разные конструкции глушителей звука выстрела огнестрельного стрелкового оружия. Наряду с увеличением числа камер и усложнением их конфигурации, совершенствование конструкции глушителей идет самыми разными путями.

Громоздкий корпус глушителя часто закрывает обычные прицельные приспособления, поэтому его иногда располагают эксцентрично — ось прибора значительно ниже оси ствола. С использованием традиционных конструктивных схем созданы многие конструкции глушителей, схемы которых приведены ниже.

На рисунке ниже приведена конструктивная схема глушителя (1), содержащего центральную перфорированную или сетчатую трубку (2), перфорации которой повторяют ход нарезов. Пространство между корпусом и трубкой заполнено звукопоглощающим материалом (3). Снижение уровня шума происходит в процессе диссипации звуковой энергии по мере прохождения сжатых пороховых газов в звукопоглощающем материале.

Можно применять для «набивки» глушителя металлическую стружку, тогда процесс диссипации будет включать быстрое поглощение тепла пороховых газов теплоемкой металлической стружкой.

На рисунке ниже приведена схема глушителя, в корпусе которого установлены перегородки с центральной перфорацией (4), разделенные свободными объемами. Снижение уровня шума происходит за счет уменьшения скорости и давления пороховых газов в процессе последовательных сжатий и расширений при прохождении пулей последовательных камер. На втором рисунке показан глушитель, в корпусе которого расположен ряд прямых-обратных конусов (6), образующих расширительные камеры.

В корпусе следующего глушителя установлена центральная трубка и винтообразные каналы (7), на выходе имеется профильный рассекатель. В следующем глушителе установлены последовательно друг за другом оболочки, по форме близкие к соплам Лаваля. Далее приведена конструкция глушителя, представляющего собой сочетание конструкций с трубкой и полутороидов-рефлекторов (9). Полутороиды изменяют движение газов на противоположное, что повышает эффективность снижения их скорости и давления. Тороиды могут быть заменены элементами другой формы — в простейшем случае — плоскими мембранами.

На рисунках ниже представлены конструкции глушителей звука выстрела использующие упругие деформируемые элементы — обтюраторы. В корпусе глушителя установлены резиновые диски (10), имеющие в центре звездообразные просечки под углом 120 градусов относительно друг друга. Снижение уровня шума достигается также за счет быстрого закрытия звездообразных отверстий за пролетевшей пулей и изолирования расширяющихся порций пороховых газов в отдельных, сравнительно герметичных камерах — отсечка-обтюрация газов.

Зигфридом Хюбнером из фирмы «Карл Вальтер» (Германия) в 1970 году разработана конструкция глушителя, основанная на использовании влияния на внутреннюю газодинамику корпуса глушителя формы задней и передней стенок расширительной камеры большого объема.

Снижение энергии пороховых газов происходит за счет многократного переотражения ударных волн внутри корпуса глушителя и гашения ударной волны встречной волной. Ноу-хау этого глушителя — знание газодинамической картины течения в корпусе глушителя и скрупулезный расчет внутренней газодинамики под конкретное ружие и патрон. При замене боеприпаса меняется вся картина внутренних газовых потоков, и эффективность глушения звука выстрела резко падает.

Разновидностью надульных глушителей являются насадки, которые смягчают звук выстрела. Конструкция приведенная на рисунке ниже запатентована В. Джореллом в 1959 году. От дульного среза начинается канал, имеющий длину и диаметр, чуть больше диаметра ведущей части пули.

Через зазор между движущейся в канале пулей и стенкой канала, пороховые газы, обгоняя пулю, движутся вперед и их давление постепенно снижается. Прорвавшиеся через зазор газы попадают в расширительную камеру, в которой их давление продолжает снижаться и они стравливаются через две вертикальные щели в корпус насадки.

Насадка, изобретенная Д. Холзером и выпускаемая с 1975 года фирмой «Тейлор» состоит из конического раструба состыкованного со стволом оружия по меньшему диаметру, и наружной трубы-смесителя, установленной с зазором относительно раструба.

Взаимное положение и геометрические размеры пары конический раструб — цилиндрическая труба подобраны таким образом, что давление и скорость вытекающих из канала ствола газов, расширяющихся и отражающихся, значительно уменьшаются. Проходя по конусу-раструбу и цилиндрической насадке, они работают по принципу струйного насоса — подсасывают через каналы атмосферный воздух в трубу, внутри которой происходит их сильное перемешивание и охлаждение, приводящее к снижению уровня звука выстрела.

Не получили широкого распространения дульные глушители звука выстрела, использующие дополнительно для рассеяния энергии перемещение и деформацию входящих в них конструктивных упругих элементов, перемещение составных частей. На рисунках ниже представлена конструктивная схема глушителя с деформацией упругих элементов внутри корпуса. Рассекатели в этом глушителе выполнены массивными и разделены специальными пружинами. Деформация пружин при выстреле обеспечивает дополнительное рассеивание энергии.

Схема глушителя звука выстрела с перемещением упругих элементов внутри корпуса.

Схема работы глушителя звука выстрела с клапаном.

Глушитель содержит в камере предварительного расширения двухлепестковый клапан, работающий по принципу «пинцета». Лепестки из пружинной стали закреплены в поршне-стакане с небольшим ходом вдоль корпуса глушителя. В исходном состоянии поршень-стакан смещен к стволу, а щель между лепестками клапана достаточна для свободного прохождения пули в расположенные дальше расширительные камеры.

При выстреле газы, следующие за пулей, толкают поршень-стакан в направлении выстрела. Лепестки клапана, двигаясь по направляющим плоскостям, смыкаются и отсекают пороховые газы. При этом лепестки, как у пинцета при захвате, сближаются и находятся в деформированном, напряженном состоянии. По мере падения давления и охлаждения пороховых газов в камере, лепестки распрямляются под действием силы упругости, постепенно стравливая газы в образующуюся щель. Поршень-стакан возвращается назад в исходное состояние. Глушитель готов к следующему выстрелу.

Устройство этого глушителя звука выстрела подтверждает соображение, что снижение уровня вука выстрела может быть достигнуто при продольном перемещении корпуса глушителя относительно внутренней части, неподвижно закрепленной на конце ствола.

Схема устройства и работы глушителя Сматча.

Перед выстрелом глушитель полностью надвинут на ствол, что уменьшает габариты оружия с глушителем. Во время выстрела пороховые газы через отверстия, выполненные в неподвижно закрепленной части воздействуют на внутренние перегородки внешнего корпуса, перемещая его вперед. Когда корпус глушителя занимает крайнее переднее положение, он образует расширительную камеру, куда отводится часть пороховых газов, в которой они расширяются, уменьшают температуру и стравливаются через ряд капиллярных отверстий.

После падения давления газов в расширительной камере корпус возвращается в исходное положение под действием возвратных пружин, установленных на двух направляющих, расположенных по бокам ствола. Имея оригинальную конструкцию, этот глушитель звука выстрела обладает некоторыми недостатками :

1. Во время выстрела изменяется длина оружия и нарушается его баланс.
2. Из оружия нельзя вести автоматический огонь, так как пауза между выстрелами меньше времени срабатывания глушителя.
3. При изготовлении подвижных частей требуется высокая точность, что усложняет применяемую технологию.
4. Образующийся нагар может вызвать заклинивание подвижных частей, что вызывает необходимость тщательной чистки деталей глушителя.

Хотя потенциал эффективности, заложенный в механическом принципе глушения, значителен, а инженерная идея оригинальна и перспективна. Основные направления совершенствования конструкций глушителей, это повышение эффективности шумотушения (дальнейшее ослабление звука), снижение массы и размеров, повышение долговечности, улучшение меткости и кучности стрельбы, упрощение устройства и технологии изготовления, уменьшение стоимости.

По материалам книги «Приборы снижения уровня звука выстрела для автоматов».
Коновалов Н.А., Пилипенко О.В., Скорик А.Д., Кваша Ю.А., Коваленко В.И.

survival.com.ua
