Для того, что бы бороться со звуком выстрела, логично было бы понять, что является источником звука при выстреле. А таких источников несколько:

1. Звук срабатывания механизма оружия, удара бойка по капсюлю, лязг затвора, и т.д. В тихую ночь на открытой местности звук удара металлических частей механизма АК отчётливо слышен на расстоянии до 50м. Именно поэтому, когда требуется один абсолютно бесшумный выстрел, пользуются однозарядным оружием.
2. Звук, создаваемый воздухом, находящимся в стволе перед выстрелом, и вытесняемым пулей и пороховыми газами; звук, создаваемый расширяющимися (с давления около 200 кг/см2 до обычного атмосферного 1,9 кг/см2) и охлаждающимися (с сотен градусов до температуры воздуха) пороховыми газами в момент выхода из ствола, причём эти газы большей частью следуют за пулей, но часть их всё же прорывается в зазор между стволом и пулей, и, следовательно, опережает пулю. Именно с этой причиной звука и позволяет бороться глушитель.
3.  Акустическая ударная волна, формирующаяся за пулей, если она превышает скорость звука (~330м/с). Возникает из-за того, что пуля, проходя через воздух, создаёт в нём волны, на подобие тех, что возникают на воде, когда проплывает лодка; громкость этих волн не велика, если они движутся быстрее пули; однако если пуля движется быстрее, она как бы накапливает энергию волны, следующей за ней, и поэтому для человеческого слуха она воспринимается как удар, нечто наподобие грома при грозе. Единственный способ избавиться от этой причины звука заключается в уменьшении скорости пули, чего можно достигнуть, используя специальные патроны с меньшим зарядом пороха или же укоротив ствол оружия.
4. Звук удара пули о цель.

Варианты глушителей, доступные для заказа в нашем магазине

Вы можете у нас заказать глушитель и переходники под него для разных резьб и калибров.



Теперь, когда мы знаем причины звука выстрела, можно рассмотреть принцип работы глушителя. Основная задача глушителя снизить давление и температуру пороховых газов. Для того, что бы снизить давление – надо, что бы у газов была возможность расшириться до контакта с атмосферным воздухом. Именно этой цели служат камеры глушителя. Пороховые газы, вырвавшиеся из ствола вслед за ней, последовательно теряют энергию в каждой такой расширительно-охладительной камере. Понятно, что с ростом числа камер разность давлений выходящего газа и наружного воздуха становится все меньше и, соответственно, ослабляется звук. Однако эти рассуждения верны лишь относительно газов, идущих вслед за пулей. А как было сказано, часть газов ее опережает. Так как диаметр отверстий для пули в перегородках больше ее собственного диаметра, эта часть истекает из глушителя по-прежнему со сверхзвуковой скоростью, создавая баллистическую ударную волну. Для отсечения и замедления сверхзвуковых газов вместо диафрагм с отверстиями применяют, например, мембраны из упругого материала со щелями, которые пропускают пулю и снова смыкаются, или ставят глухие прокладки – обтюраторы.

Простейший самодельный глушитель —  обычная пластиковая бутылка, примотанная изолентой к стволу. В момент выстрела все пороховые газы окажутся в бутылке, а пуля, пробив донышко, вылетит наружу. Несмотря на громоздкость и снижение точности стрельбы, такой глушитель делает звук выстрела мелкокалиберным патроном не громче, чем треск от сломавшейся пластиковой линейки.

Есть множество разных конструкций глушителей, пользующихся различными трюками для снижения температуры и давления пороховых газов. К примеру, легендарный «Брамит» в варианте для «трехлинейки» представлял собой цилиндр диаметром 32 мм и длиной 140 мм, внутри разделенный на две камеры, каждая из которых заканчивается обтюратором – цилиндрической прокладкой из мягкой резины толщиной 15 мм. В первой камере помещен отсекатель. В стенках камер для стравливания пороховых газов просверлены два отверстия диаметром около 1 мм каждое. При выстреле пуля пробивает поочередно оба обтюратора и выходит из прибора. Пороховые газы, расширяясь в первой камере, теряют давление и медленно стравливаются через боковые отверстия наружу. Часть пороховых газов, прорвавшаяся вместе с пулей через первый обтюратор, расширяется таким же образом во второй камере. В итоге звук выстрела гасится. Подобный глушитель с большим числом камер был разработан и для револьвера «Наган» образца 1895 года.

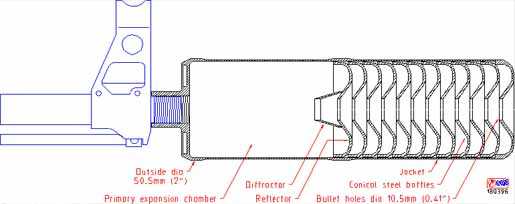

Достаточно типичный образец современного глушителя – отечественный ПБС, то есть «Прибор бесшумной стрельбы», который навинчивается на дульную часть ствола автоматов АКМ или АК-47. На некотором расстоянии перед дулом располагается толстая резиновая шайба. Опережающие газы задерживаются нею и через особые каналы направляются в расширительную камеру, откуда уже плавно вытекают в воздух. Когда пуля пронзает шайбу, основная часть газов следует за ней; но, последовательно пройдя через несколько расширительных камер, эти газы вырываются в атмосферу, потеряв значительную часть энергии. ПБС снижает громкость в 20 раз. Поэтому выстрел из АКМ практически не слышен уже на расстоянии 200 м. Живучесть ПБС без замены шайбы – до 200 выстрелов, что для специального оружия вполне приемлемо. Недостаток такой конструкции – старение резины, причем стареют ведь и запасные пробки – даже не используясь в глушителе. В настоящее время появилось буквально неисчислимое количество вариантов многокамерных устройств. Вот устройство одного из зарубежных глушителей на автомат Калашникова —

Но наряду с наращиванием числа камер и усложнением их конфигурации, совершенствование конструкций идет самыми разными путями. Громоздкий корпус глушителя часто закрывает обычные прицельные приспособления, поэтому его располагают эксцентрично – ось прибора значительно ниже оси ствола. Но, разумеется, канал для прохода пули должен быть строго соосен со стволом, ибо даже при легком ее касании о внутренние перегородки резко снижается кучность огня. А ослабление узла крепления корпуса устройства на оружии вообще может привести к стрельбе через его переднюю стенку…

Плоские перегородки расширительных камер нередко заменяют выпуклыми – конусообразными или иной формы, отклоняющими поток пороховых газов к периферийной части глушителя, что не дает ему обогнать пулю. Такой же эффект порождает винтообразная перегородка, проходящая по всей длине устройства.

Иногда расширительные камеры частично заполняют теплопоглощающим материалом – мелкой алюминиевой сеткой или просто стружкой, медной проволокой. Нагревая их, газы охлаждаются активнее. Но эти наполнители сложно очищать от порохового нагара, и их приходится периодически менять. На эффективность глушения влияет также материал самих перегородок: например, замена стальных на алюминиевые, более теплопроводные, дает заметное снижение громкости. Однако при частой стрельбе с таким глушителем, по мере роста давления в камерах и нагрева теплопоглотителя, работоспособность устройства резко снижается; если из него подряд сделать десяток-другой выстрелов, «бесшумное» оружие превращается в самое обычное. Поэтому рекомендуется вести огонь одиночными выстрелами и с большими паузами, чтобы дать остыть всей конструкции.

На нашем сайте можно купить глушитель для нарезного оружия для калибров .22 .223 5,45.

Также у нас вы можете заказать глушитель и переходники под него для разных резьб и калибров.



Порой, для улучшения работы глушителя его предварительно смачивают водой. Достаточно буквально столовой ложки. При этом глушитель охлаждается за счёт испарения воды (принцип работы фриона в холодильнике). Так же добавление воды в глушитель немного меняет звук выстрела, с металлического «дын» на более глухой «тан». Воды обычно хватает на 10-20 выстрелов.



Эффективность глушителя повышают также путем сложных и скрупулезных расчетов внутренней газовой динамики. Например, за счет использования фигурных перегородок определенного профиля в камерах создаются противотоки и турбулентные завихрения газа. В итоге его молекулы, многократно соударяясь в разных направлениях, гасят энергию друг друга.

Разработаны оригинальные конструкции, предусматривающие отражение потока газов от внутренней поверхности передней стенки глушителя. После этого энергия газов падает за счет многократного отражения и встречного гашения ударных волн внутри корпуса. Такие приборы могут быть и многокамерными.

Изобретено и совсем уж экзотическое устройство, внешне выглядящее до смешного примитивно: всего-то надульный конус-диффузор, заключенный в трубку с открытыми торцами. Но весьма существенное снижение звука обеспечено здесь виртуозным расчетом интерференции ударных волн внутри конуса, а главное – удивительно остроумным способом охлаждения пороховых газов. Вырываясь из конуса, они интенсивно эжектируют внешний воздух, как бы мгновенно отсасывая его из внутреннего объема трубки, отчего резко падают его давление и температура. И газы, смешиваясь с этим разреженным холодным воздухом, тут же теряют энергию. Так, наверное, прозвучал бы выстрел где-нибудь на двадцатикилометровой высоте…

Простейший надульный глушитель    1 – резиновая мембрана со щелью 2 – расширительная камера 3 – соединительная гайка	Глушитель с рефлектором отражателем      1 – параболический рефлектор 2 – корпус 3 – гайка 4 – ствол
Многокамерный глушитель    1 – камера 2 – перегородка	Двухкамерный эксцентрический глушитель    1 – камера 2 – перегородка
Глушитель с предварительным отводом пороховых газов из канала ствола    1 – отверстие в стволе с обратным каналом 2 – передняя многокамерная часть глушителя 3 – расширительная задняя камера	Глушитель с обтюрацией    1 – распорная втулка 2 – резиновый (эбонитовый) обтюратор 3 – расширительная камера
Многокамерный глушитель с тепло-поглощаемым наполнителем     1 – гайка 2 – проволочная сетка 3 – межкамерные перегородки 4 – распорные втулки 5 – отверстия в стволе	Глушитель с отклонением потока    1 – внутренняя втулка с отверстиями 2 – отклоняющие конуса 3 – алюминиевая стружка-поглотитель 4 – средняя втулка с перфорацией 5 – наружная труба со щелевыми отверстиями
Глушитель с завихрением потока    1 – корпус 2 – завихряющие перегородки	Глушитель с разбиением потока    1 – внутренняя втулка с перфорацией 2 – винтовая спираль разбиения потока

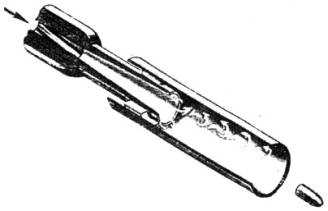

Глушитель немецкого пистолета-пулемета MP5SD    1 – внутренняя труба 2 – прямоугольное окно 3 – сварной шов 4 – листовой материал 5 – передняя камера 6 – канал для прохода пули

Глушитель-эжектор



Варианты глушителей, доступные для заказа в нашем магазине

У нас Вы можете не только заказать глушитель,

но также переходники под него для разных резьб и калибров.

www.7-62.ua

Глушители для охотничьего оружия | Оружейный журнал «КАЛАШНИКОВ»

Специализирующаяся на разработке и производстве глушителей швейцарская компания B&T AG, находящаяся в г. Тун (Thun), выпустила специальный глушитель, предназначенный для установки на охотничьем оружии. В настоящее время в Германии на основании закона о правилах охоты в большинстве случаев он попадает под запрет, в то же время использование глушителя было бы весьма целесообразным для защиты органов слуха стрелка.

При стрельбе из охотничьего оружия громкость выстрела может превышать 150 дБ. Особенно болезненно воспринимаются звуки с максимальной громкостью более 140 дБ. При этом в связи с инертностью органов слуха громкость звука выстрела, как правило, воспринимается занижено относительно её действительной величины. Между тем довольно скоро это воздействие может привести к необратимым последствиям.

В соответствии с вышеизложенным не подлежит сомнению, что органы слуха стрелка должны быть обязательно защищены от губительных для них громких звуков выстрелов. Одну из возможностей защиты предоставляют специальные шумозащитные наушники. Однако в определённых случаях, например при преследовании подранка, они вызывают ряд неудобств. Более практичным является уменьшение силы звука выстрела непосредственно в месте его возникновения, а именно на дульном срезе оружия. Как раз для этого и были разработаны глушители.

1. Практичность: сменные резьбовые адаптеры позволяют устанавливать глушитель на нарезное оружие, имеющее стволы с различными видами наружной резьбы.
2. Маркировка: каждый глушитель имеет свой порядковый номер, который вносится в разрешение на оружие.

У стандартной охотничьей винтовки, стрельба из которой ведётся серийными боеприпасами, глушитель может уменьшить громкость звука выстрела до величин, абсолютно безопасных для органов слуха человека. Однако при этом винтовка ни в коем случае не станет абсолютно бесшумным оружием: ведь глушитель не может воздействовать на ударную волну, вызванную движением пули на сверхзвуковой скорости (в аэродинамике её называют волной Маха. — Прим. переводчика). Глушитель лишь в состоянии уменьшить силу звука выстрела в районе дульного среза, до величин, безопасных для органов слуха человека. Практически бесшумная стрельба из оружия с глушителем бывает разве что в художественных фильмах.

Кроме Германии во многих других странах Европейского Союза, таких как Швеция, Финляндия, Франция и Великобритания, использование глушителей на охоте воспринимается как вполне обычное явление. Английским лесничим их применение даже предписано законом по защите от шума. При этом англичане не придумали ничего нового: они просто воспользовались законом по защите от шума, принятым в Европейском Союзе.

Резьба: для установки глушителя ствол оружия в районе дульного среза должен иметь наружную резьбу

Данный закон действует и в Германии, так как ещё в 2007 г. требования ЕС были учтены в национальной юриспруденции и на основании их издан нормативный акт об уровнях шума и вибрации, допустимых правилами охраны труда (LaermVibrations-ArbSchV — Laerm- und Vibrations-Arbeitsschuetzverordnung). В соответствии с ним максимально допустимые шумы не должны превышать 137 дБ. При превышении данного значения, независимо от того, используются шумозащитные средства или нет, шум в первую очередь подлежит уменьшению в источнике его возникновения. Данный нормативный акт распространяется и на работников лесного хозяйства, а также профессиональных охотников.

В принципе, в настоящее время к нарушителям можно отнести работодателей, чьи работники профессионально используют стрелковое оружие. Это служит дополнительным аргументом в пользу применения глушителей. Однако сейчас, как, впрочем, и раньше, разрешительная практика органов власти, контролирующих оборот оружия, в области использования глушителей на всей территории Германии остаётся преимущественно ограничительной. Это касается и профессиональных охотников. Очевидно, что подобные меры в ближайшее время прибавят работы судам. Ведь только в их компетенции находится принятие решения, на кого будет наложена обязанность по выплате компенсации в случае повреждения органов слуха: на работодателя, которому не следовало допускать использование охотничьего оружия без глушителя, или на разрешительную инстанцию, отказавшую работодателю в его законном праве, изложенном в законе об охране труда. Остаётся надеяться, что в этом правовом поле скоро наступят изменения. В их пользу свидетельствует положительный опыт стран, где уже достаточно давно законодательно разрешено использование глушителей на охотничьем оружии. По аналогии было бы вполне логично пойти этим путём и в Германии. Последние изменения в законодательстве, связанном с охотой, позволяют надеяться на лучшее.

Комфортность: стрельба с установленным глушителем более комфортна, чем без него. Кроме того, глушитель защищает органы слуха стрелка. В то же время он увеличивает общую длину оружия

Требования

Для установки на охотничьем оружии необходимы глушители, способные снизить силу звука выстрела до значения 137 дБ, превышение которого небезопасно для органов слуха человека. При этом разрешённый порог должен быть несколько занижен, так как сила звука выстрела патронов, имеющих одинаковое снаряжение, различается: она может быть немного больше или меньше указанных параметров. С учётом незначительного запаса сила звука выстрела в любом случае не должна превышать 135 дБ.

Кроме того, само собой разумеется, что использование глушителя не должно влиять на точность стрельбы нарезного охотничьего оружия. В крайнем случае возможны незначительные отклонения. И, конечно же, недопустимо, чтобы установка глушителя существенно повлияла на цену оружия.

Одним из мировых лидеров в производстве глушителей является швейцарская компания B&T AG, специализирующаяся на поставках для полиции и вооружённых сил. Очевидно, что армейские снайперы также хотели бы уменьшить громкость выстрела своего оружия: ведь в этом случае противнику будет сложнее определить место нахождения стрелка. Глушители для военного оружия дорого стоят. И это понятно: они должны отвечать ряду конкретных требований, например, возможности установки на автоматическом оружии, чего не требуется от глушителей, предназначенных для охотничьих винтовок.

Не так давно компания B&T AG представила на рынке глушитель, разработанный в соответствии с требованиями охотников. В большей мере он сохранил военную технологию изготовления. В то же время при производстве данного глушителя компания B&T постаралась избежать затрат, практически неизбежных при изготовлении продукции военного назначения.

Охотничьи глушители «Тигр»

Производится компанией B&T AG и включает в себя модели трёх размеров: Small (малая) предназначена для калибров от 5,6 до 6,5 мм, Medium (средняя) — от 7 до 8 мм и Large (большая) — от 8,5 мм (.338) до 9,3 мм. Для потребителя важно выбрать глушитель, который бы подошёл к калибру имеющегося у него оружия. Ни в коем случае нельзя устанавливать глушитель на оружии, калибр которого выходил бы за рекомендуемые верхние пределы. В противном случае пуля соприкоснется с одной или несколькими внутренними перегородками, что приведёт к разрушению глушителя. В то же время вполне допустима установка глушителей на оружие меньших калибров. Однако в данном случае не удастся достичь максимальной эффективности снижения звука выстрела, так как перегородки рассчитаны на пули определённого калибра. При наличии большого зазора эффективность снижения звука выстрела намного снижается.

Технические характеристики
Производитель	Компания B&T AG, Швейцария, г. Тун
Линейка	«Тигр» (Tiger)
Модели и диапазон калибров	Small: от 5,6 до 6,5 мм; Medium: от 7 до 8 мм; Large: от 8,5 до 9,3 мм
Материал	Алюминий
Длина моделей	Small: 157 мм; Medium: 198 мм; Large: 221 мм
Масса моделей	Small: 288 г; Medium: 350 г; Large: 388 г

Редакции журнала DWJ для тестирования была предоставлена модель Medium, предназначенная для оружия калибров от 7 до 8 мм. Длина её корпуса составляет 198 мм, диаметр — 40 мм, а масса равна 350 г.

Явное смещение: наблюдалось при стрельбе с глушителем, установленным на самозарядной винтовке. Точка попадания находилась значительно выше. Вместе с тем поперечник рассеивания был лучше.

Компания B&T изготавливает охотничьи глушители из алюминия. Их установка производится при помощи резьбового соединения. Следовательно, ствол оружия, на которое планируется установить глушитель, должен иметь наружную резьбу. Практичным решением компании B&T является то, что глушители линейки «Тигр» не имеют фиксированного резьбового соединения, а для них разработаны адаптеры с различными видами резьбы. Таким образом, при установке на стволы с различной наружной резьбой следует лишь подобрать соответствующий адаптер. Поэтому это значительно выгодней для охотников, имеющих в своем арсенале несколько винтовок: им не придётся приобретать отдельный глушитель для каждой из них. Главное, чтобы соответствовал необходимый диапазон калибров.

Все адаптеры имеют левую резьбу. Для их установки и снятия предназначены два гаечных ключа. В производственной программе компании B&T имеется 10 резьбовых адаптеров, соответствующих всем наиболее распространённым видам резьбы, как, например, MF 14×1, MF 15×1, MF 16×1, MF 18×1 и MF 20×1. Кроме того, имеются адаптеры, соответствующие американским стандартам, как, например, резьбы 1/2×28 UNEF, 1/2×20 UNF и 5/8×24 UNEF. При необходимости можно заказать адаптер с нарезкой нестандартной резьбы.

Глушители линейки «Тигр» легки в обслуживании. При чистке их достаточно прополоскать в тёплом мыльном растворе с последующей продувкой сжатым воздухом до полного высыхания. При невозможности продувки можно подержать глушитель в течение суток на батарее или любом другом нагревательном элементе. Разборку глушителя производить не следует, к тому же это и не предусмотрено производителем. Внутренние части не подвержены коррозии. Лишь адаптер рекомендуется периодически смазывать оружейным маслом.

В зависимости от калибра и используемых боеприпасов следует производить чистку глушителя после каждых 150–200 выстрелов. Не рекомендуется хранить в оружейном шкафу оружие с установленным глушителем. Это связано с тем, что в нём может образовываться конденсат, который при хранении оружия в вертикальном положении попадёт и в канал ствола, что быстро приведёт к появлению ржавчины. Поэтому при хранении оружия всегда следует отсоединять глушитель.

Влияние на точность и СТП

Установленный на стволе глушитель действует как дополнительный груз и может влиять на точность стрельбы и положение средней точки попадания (СТП). При этом имеют значение вес глушителя, а также длина и диаметр ствола. При установке лёгких глушителей на короткие стволы больших диаметров влияние несущественно, в то время как тяжёлые глушители на тонких стволах могут значительно менять характеристики оружия.

Смещение точки попадания вниз: при стрельбе с глушителем у обеих многозарядных винтовок точка попадания была смещена вниз на 40 мм и 60 мм. После снятия глушителя точки попадания вернулись на свои изначальные места. Во время проведения тестовых стрельб было установлено, что глушитель меньше влияет на характеристики оружия с коротким стволом большого диаметра, чем на характеристики оружия с длинным стволом также большого диаметра.

При проведении тестовых стрельб глушитель линейки «Тигр» компании B&T AG был установлен на трёх винтовках: Sauer & Sohn 202 под патрон .30-06 Springfield, Browning X-Bolt под патрон.308 Winchester и Sauer & Sohn 303 (самозарядная) под патрон 8×57 IS. Все винтовки имели на стволах заводскую наружную резьбу.

При стрельбе с глушителем у всех трёх винтовок изменения СТП были в допустимых пределах. Наибольшие отклонения имела самозарядная винтовка Sauer & Sohn 303. У неё при стрельбе с глушителем СТП сместилась вверх на 300 мм. При стрельбе с глушителем из двух других магазинных винтовок СТП незначительно сместилась вниз (40 мм и 60 мм). После отсоединения глушителя СТП вернулись на свои изначальные места.

Точность стрельбы с глушителем у всех трех винтовок была лучше. У магазинных винтовок этот показатель улучшился ненамного, а у самозарядной — значительно. Соответственно сократились и поперечники рассеивания. Замеренная в пяти метрах от дульного среза скорость полёта пули при стрельбе с глушителем была приблизительно на 10 м/с выше. Это означает, что пуле в глушителе придаётся дополнительное ускорение, и она покидает передний срез глушителя с несколько большей скоростью, чем при стрельбе из обычного винтовочного ствола.

Очень комфортно воспринималась уменьшившаяся сила отдачи, которая при установленном глушителе снижается от 20% до 30%. Это большая величина, которая делает достаточно заметным более спокойное поведение оружия при выстреле. Дульного пламени практически не было видно.

Таким образом, использование глушителя имеет только положительные стороны, к которым относятся: увеличение точности, уменьшение силы отдачи и практически полное исчезновение дульного пламени.

Снижение силы звука

Сотрудники редакции журнала DWJ производили замеры в самом актуальном месте — непосредственно около уха стрелка. При этом использовался анализатор шумов компании Bruel & Kjaer. Как указано в таблице, охотничий глушитель линейки «Тигр» компании B&T у всех трёх винтовок, принимавших участие в тестировании, уменьшил громкость выстрела почти на 23 дБ. При этом она была значительно ниже порога в 135 дБ, значения выше которого уже небезопасны для органов слуха человека. На большее охотничий глушитель и не способен. При этом следует учитывать тот факт, что снижение на 10 дБ уменьшает звуковое давление на 50%.

Более значительное уменьшение громкости выстрела охотничьего оружия нецелесообразно, так как оно повлекло бы за собой существенное увеличение размеров и веса глушителя. С установленным глушителем можно было вполне комфортно вести стрельбу без использования других дополнительных средств защиты органов слуха. В настоящее время остается только ждать решения законодательных органов относительно использования глушителей для охотничьего оружия.

Глушитель рекомендуется устанавливать на винтовки с коротким стволом или уменьшать длину ствола. Кроме того, на стволе следует нарезать наружную резьбу. Вся эта нехитрая модернизация обойдется недорого и её можно сделать за один приём. После установки глушителя следует повторно произвести пристрелку оружия.

Результаты проверки уменьшения звука выстрела
Оружие	Пуля	Без глушителя	С глушителем
Sauer & Sohn 202 (.30-06 Springfield)	RWS 12,1 г HMKH	153,7 дБ	130,9 дБ
Browning X-Bolt (.308 Winchester)	Hornady 10,7 г SST	152,5 дБ	129,8 дБ
Sauer & Sohn 303, самозарядная (8×57 IS)	Norma 11,7 г Oryx	151,8 дБ	129,2 дБ

Выводы DWJ

Уменьшение звука выстрела на 23 дБ достаточно для того, чтобы иметь значения, безопасные для органов слуха человека. Кроме того, использование глушителя уменьшает отдачу, увеличивает точность и делает дульное пламя почти невидимым. Глушители имеют сменные резьбовые адаптеры, что позволяет устанавливать их на стволах с различной наружной резьбой. Главное, чтобы калибр оружия соответствовал диапазону калибров глушителя.

Похожие статьи

www.kalashnikov.ru

Глушитель 22 Lr, ни фига не из крышечек, за 15 мин. / Снаряжение для выживания / НеПропаду

Сразу оговорюсь, подойдет не для всех моделей, но возможно будет многим интересно. Изготавливать никого не призываю, а граждан РФ практически отговариваю.
По переезду в деревню, встала в полный рост необходимость регулировки численности разных мелких паразитов, желательно без серьёзных травм для тонкой психики соседей. Шибко много думал. Арбалет, лук, РСР, рогатка и пр., были отвергнуты частично путем умозаключений, частично экономического анализа, частично методом проб и ошибок.
По результатам был приобретен полуавтомат CZ 512 22 LR. На который был тут же установлен переход с ластохвоста на вивер и кЕтайский ноунейм коллиматор, который честно отстоял на 590- м мосе около 400 патронов, в основном с навеской 32-36 гр.
Про аппарат распинаться не буду, все сказано, подтверждаю, аппарат очень унылый, достал из коробки, все работает, пристрелял прицел, напилинг не нужен, при первой разборке тоже ничего не улетело, все собралось и все работает. Дальше выстрелил — попал, все.
Но наши руки, не для скуки. При покупке было три варианта 512 го, один вмр и 2 лр, с открытыми прицельными и без оных, но с резьбой под ПБС, с симпатиШной заглушкой. Уточнив мастерской сколько стоит перенести прицельные и нарезать резьбу, малость охренев от названой сумы в 150 уев, выбрал вариант 2, с резьбой. Учитывая планируемое применение, крайне необходимым прибором был ПБС. Цена подходящего, начиналась в магазине от 3500 грн., (Кому какая валюта интересна, калькулятор в помощь), в тырнете от различных умельцев от 1300 грн., со смутными перспективами получения изделия течение 2-х и более мес. Ну восторга ситуация не вызвала, хотя безнадежной не назвать.
Решил покурить тырнет, на предмет сделай сам.
Мда, самая популярная конструкция из комбинации бабушкиного пылесоса и пЫвных крышичек, меня не вдохновила. Потеряв покой и сон, за пару дней родил вот такую конструкцию:

Все просто, не сказать примитивно, но на что-то похожее не натыкался.

Собственно процесс изготовления снят не был, но, думаю, будет понятно из описания и по фото.

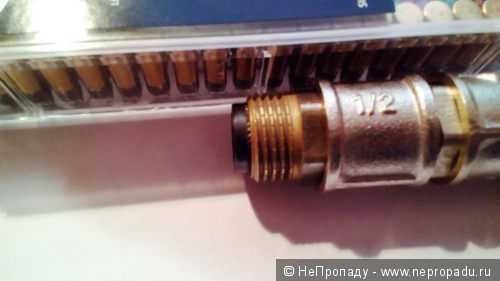

Этап 1. Взять ½ дюймовое окончание металлопластиковой трубы с наружной резьбой, снять гайку и уплотнительное латунное кольцо, прокладки.
На горячее, со стороны резьбы, посадить ту самую заглушку со ствола, которая идет в комплекте. Диаметры совпадают идеально. Я посадил по последний ряд насечки, по нему контролировал что бы было ровно,

но можно наверное и полностью, думаю, будет не хуже.
Тоже проделать с бочонком (две наружные резьбы и гайка посредине) не получилось, разница диаметров была примерно 0.8 мм, вероятно из-за дерьмового качества бочонка, он незатейливо треснул.
Грел паяльной лампой (Аккуратно! Греть без лишнего фанатизма!!!)

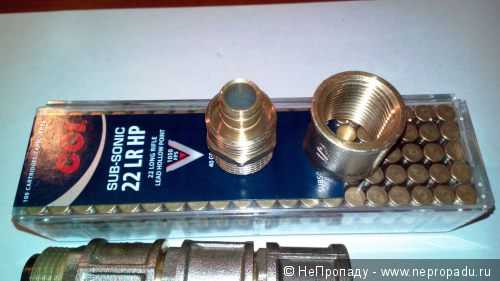

Этап 2. Взять несколько таких же ½ окончаний, и муфт собрать ПБС.
Готово.

Почему именно так? Внутренний диаметр окончаний для труб 8 мм, несколько многовато, но проблем с соосностью никаких, соберет любой. Кроме того в фирменных «Вальтеровских» ПБС внутренний диаметр 8 мм. Количество камер регулируется незатейливым добавлением окончаний и муфт.

Для любителей изврата можно проложить шайбы подходящих диаметров. Разборный, легко чистить.
Если нет заглушки на резьбу можно попробовать просто натянуть на ствол кусок металлопластиковой трубы ½ и крепиться к ней, думаю возможно, но сам не пробовал и могут мешать прицельные.
В моем случае себестоимость составила 130 грн.

По результатам отстрела, точность не снизилась, на 20-25 метрах, звук попадания в птицу, был громче звука выстрела на треть. (субъективно). На расстоянии 15 м. от стрелка, звук попадания пули ( цель 50 м) громче звука выстрела и звука работы автоматики.
Что до эстетики, тут Ваши возможности ограничены только полетом Вашей фантазии, думаю попробовать корпус от аэрозольного баллончика, обтянуть виниловой пленкой «Карбон» (Для тюнинга авто), ну кто хочет по другому — хоть кусок пластика от черной папки, хоть термоусадочная пленка на жесть от пивной банки, хоть кусок резинового шланга, кто как хочет так и д… елает.

Пы. Сы. На фото сознательно оставлен нагар после отстрела 110 патронов. На вопросы отвечу, при первой возможности.

С ув. Deletant.
