Ракетные корабли проекта 11661 Википедия

Сторожевой корабль проекта 11661 (шифр «Гепард», по кодификации НАТО – Gepard) — советский/российский сторожевой корабль (тип по классификации НАТО — корвет). До 2003 года корабли проекта классифицировались как сторожевые корабли (СКР)[1][прояснить].

Корабли серии строятся на Зеленодольском заводе имени А. М. Горького с 1990 года. Головной корабль — «Татарстан». На 2017 год построено два корабля для ВМФ России и продолжается строительство кораблей для ВМС Вьетнама.

Корабли предназначены для выполнения комплекса задач: поиска и борьбы с подводными, надводными и воздушными целями, несения дозорной службы, проведения конвойных операций, а также охраны морской экономической зоны. Оснащён артиллерийским, противокорабельным, зенитным и противолодочным вооружением.

История разработки

В начале 1980-х годов появилась необходимость разработки нового сторожевого корабля прибрежной зоны. Он должен был стать заменой кораблям проекта 1124. Это было обусловлено изменением предназначения сторожевых кораблей проекта 11540, которые в окончательном варианте должны были встать на замену более крупных сторожевых кораблей проекта 1135. За разработку корабля взялось Зеленодольское ПКБ во главе с главным конструктором Ю. А. Никольским, а затем В. Н. Кашкиным.

Из-за требования ВМФ по размещению мощной гидроакустической станции, увеличилось водоизмещение корабля до 2000 тонн, что стало близким к кораблям конкурирующего проекта 12441. Те отличались более мощными противокорабельными ракетами и наличием вертолётной площадки.

Строительство

В конце 1990 года был заложен головной корабль проекта 11660, получивший название «Буревестник», но через некоторое время его постройка была остановлена[1]. В 1995 году его строительство было прекращено и корабль был законсервирован. Позднее корабль был разобран.

Второй корабль был заложен в 1993 году по экспортному проекту 11661 для ВМС Индии, но в 1995 году, когда он был практически готов, прекратилось финансирование. Позже его достроили по скорректированному для ВМФ России проекту 11661К и спустили на воду под названием «Татарстан». Корабль вступил в строй 31 августа 2003 года и стал флагманом Каспийской флотилии.

Третий СКР был заложен так же по проекту 11661К в 1991 году и получил наименование «Дагестан». Его сдача флоту изначально планировалась на первую половину 2012 года, но была перенесена из-за повреждений, полученных в январе 2012 года во время швартовных испытаний на Чёрном море у Новороссийска. В июле 2012 года после восстановительно-ремонтных работ «Дагестан» вышел в Каспийское море в рамках второго этапа государственных испытаний для осуществления ракетной стрельбы по береговой цели из ракетного комплекса «Калибр-НК»[3]. Стрельбы на дистанцию в 100 морских миль прошли успешно и 28 ноября 2012 года «Дагестан» вошёл в состав ВМФ России.

Поставки на экспорт

По заказу Вьетнама было построено два корабля. Они были заложены по экспортному проекту 11661Э («Гепард 3.9») в 2007 году, спущены на воду 12 декабря 2009 года и 16 марта 2010 года соответственно. Первый из них отправлен заказчику осенью 2010 года и 5 марта 2011 года на нем был поднят военно-морской флаг Вьетнама, корабль получил наименование «Динь Тьен Хоанг» (вьетн.

«Đinh Tiên Hoàng»)[4]. Второй корабль под названием «Ли Тхай То» (вьетн. «Lý Thái Tổ») поступил на вооружение ВМС Вьетнама в 2011 году[5].

В декабре 2011 года Вьетнам заказал дополнительную партию из двух единиц в противолодочной версии[6]. В первых числах июля 2013 года стало известно, что начало строительства второй пары вьетнамских «Гепардов», ранее запланированное вначале на июнь 2013[7], потом на июль 2013[8], отложено на сентябрь 2013[9]. Закладка второй пары корветов «Гепард-3.9» для ВМС Вьетнама состоялась 24 сентября 2013 года[10][11]

[12].

На начало 2016 года дата передачи сторожевых кораблей передвинута на более поздний срок в связи с тем, что Украина перестала поставлять судовые двигатели. Скорее всего, будущие «Гепарды» будут оснащены немецкими дизелями MTU-8000, взамен украинских. Ранее Германия обязалась поставить, по меньшей мере, два дизеля для оснащения ракетных кораблей BPS-500 (МПК проекта 12412, доработанные Вьетнамом до класса МРК — их строительство во Вьетнаме отложено «по субъективным и объективным причинам»). Сообщается, что вторая пара «Гепардов» будет иметь больше возможностей для ведения противолодочной войны и, таким образом, превратятся в универсальные боевые единицы[13].

Тем не менее, один из «Гепардов» был замечен 17 августа 2016 года в акватории речного порта Тольятти, что даёт повод предполагать либо о ходе его испытаний, либо об отправке заказчику через Волго-Донской канал в указанный период времени[14].

Переговоры о покупке третьей пары кораблей этого класса всё ещё ведутся, и контракт официально не подписан.

Конструкция

Корпус и надстройка

Корабль имеет традиционную гладкопалубную архитектуру с 10 водонепроницаемыми отсеками. Надстройка корабля изготовлена из алюминиево-магниевых сплавов для обеспечения малой заметности (так называемой стелс-технологии).

Вооружение

Корабли имеют мощное ракетное, зенитно-ракетное и артиллерийское вооружение. Основное оружие кораблей проекта 11661Э и РК «Татарстан» — противокорабельный ракетный комплекс «Уран» («Уран-Э») с крылатыми ракетами Х-35(Э), имеющий дальность стрельбы до 130 км (до 260 км для «Уран-У» с ракетами Х-35У). Корабль проекта 11661К, «Дагестан», является первым кораблём ВМФ России, вооружённым универсальным ракетным комплексом «Калибр-НК», в составе которого может применяться несколько типов высокоточных крылатых ракет, способных наносить удары по надводным, подводным и береговым целям на удалении до 300 км[3].

Артиллерийское вооружение включает носовую 76,2мм артиллерийскую установку АК-176М (боезапас — 152 выстрела) и две 30мм автоматизированные артиллерийские установки АК-630М с боезапасом 2000+1000 выстрелов каждая, что обеспечивает борьбу с морскими, наземными и воздушными целями. На РК «Дагестан» также установлены две 14,5мм морские тумбовые пулемётные установки (МТПУ).

Для противовоздушной обороны на кораблях проектов 11660 и 11661, а также на РК «Татарстан» используется зенитный ракетный комплекс «Оса-МА-2» с боезапасом 20 ракет. На РК «Дагестан» вместо ЗРК Оса-МА-2 и двух АК-630 установлен ЗРАК «Палаш»), а на кораблях пр. 11661Э на полубаке устанавливается его экспортная модификация — «Пальма», при этом обе АК-630 устанавливаются в кормовой части надстройки побортно.

В качестве противолодочного вооружения на кораблях пр. 11660 и 11661 были предусмотрены два двухтрубных 533 мм торпедных аппарата. На кораблях проекта 11661Э в качестве противолодочного и противоторпедного вооружения используется одна реактивная бомбомётная установка РБУ-6000. Возможно оснащение кораблей другими вариантами вооружения, в том числе и противолодочным вертолётом корабельного базирования Ка-27.

Радиотехническое вооружение

В разное время корабли оснащались различными радиолокационными и радиоэлектронными средствами. Так, на корабли устанавливался радиолокационный комплекс 34К1 «Монолит», радиолокационная станция общего обнаружения МР-352 «Позитив», навигационная РЛС МР-212 «Вайгач», система управления огнём артиллерии МР-123 «Вымпел» и ГАС «Зарница». На РК «Татарстан» установлена противодиверсионная ОГАС МГ-757 «Анапа-М»[1]. Для управления стрельбой РБУ на кораблях проектов 11660 и 11661 применялась ПУСБ «Буря», на кораблях проекта 11661Э применяется ПУС «Пурга-МЭ». Комплекс РЭБ состоял из двух пусковых установок КЛ-101 системы РЭП ПК-16 либо из четырёх ПУ КТ-216 комплекса ПК-10 «Смелый».

На РК «Дагестан» РЛК «Монолит» был заменён на «Минерал-М», а РЛС общего обнаружения на «Позитив-М1». Также установлен гидроакустический комплекс (ГАК) типа МГК-335, система РЭБ ТК-25 и БИУС «Сигма». Корабли проекта 11661Э оснащены аналогичным, установленным на РК «Дагестан», оборудованием в экспортном исполнении с некоторыми отличиями по характеристикам.

В ходе модернизации на РК «Татарстан» установлена новая радиолокационная станция «Галс», которая позволяет значительно повысить характеристики и боевые возможности радиотехнических средств по обнаружению воздушных и надводных целей. Кроме того, на этом корабле заменены на современное оборудование системы обнаружения целей и слежения за надводной обстановкой, системы постановки помех, средства радиоэлектронной борьбы[15].

Энергетическая установка

Главная энергетическая установка двухвальная, типа CODOG. Среднеоборотный дизель типа 61Д мощностью 8000 л.с. через сложный редуктор обеспечивает все крейсерские режимы, а две газовые турбины суммарной мощностью 29000 л.с. (по одной на каждый вал) обеспечивают полный ход корабля до 28 узлов. Электроэнергетическая установка включает три дизель-генератора по 600 кВт каждый.

Модификации

  • Проект 11660 — первоначальный вариант СКР прибрежной зоны. Заложен головной корабль, позже разобран[1].
  • Проект 11661 — развитие пр. 11660 с изменённым составом вооружения и радиотехнического оборудования. Постройка единственного корабля остановлена.
    • Проект 11661К — скорректированный проект для ВМФ России на базе пр. 11661. Построено два корабля. Отличаются (в том числе между собой) конструкцией, составом вооружения и радиотехнического оборудования. Переклассифицированы в ракетные корабли[1].
    • Проект 11661Э — экспортный проект сторожевого корабля на базе позднего пр. 11661К. Отличаются конструкцией, составом вооружения и радиотехническим оборудованием в экспортном исполнении, имеют возможность размещения палубного вертолёта типа Ка-27
      [1]
      .
  • Проект 11612[1]
  • Проект 11613 — планировавшаяся модификация, с СЭУ полностью российского производства[1].

История службы

В 2012 году РК «Дагестан» Каспийской флотилии ВМФ России участвовал в параде в честь Дня ВМФ в Астрахани. Осенью 2012 года предполагалось задействовать его в морской части манёвров «Кавказ-2012».

Боевое применение

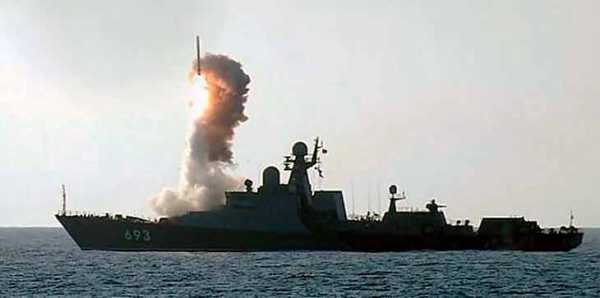

В ходе военной операции России в Сирии, в ночь на 7 октября 2015 года, РК «Дагестан» произвёл пуски ракет «Калибр НК» из акватории Каспийского моря по заводам снарядов и взрывчатых устройств; командным пунктам; складам боеприпасов, вооружения и горюче-смазочных материалов, а также лагерю подготовки боевиков запрещённого в России Исламского государства. Боевые пуски произвели также ракетные корабли проекта 21631 «Великий Устюг», «Град Свияжск» и «Углич»[16][17].

Представители проекта

Всего на Зеленодольском заводе имени А. М. Горького было заложено восемь кораблей. Первый и единственный заложенный по проекту 11660 достроен не был, после распада СССР корабль был разобран в 1993 году. Для ВМС России построены два корабля по скорректированному проекту 11661К: «Татарстан» и «Дагестан», сейчас оба корабля входят в состав Каспийской флотилии ВМФ России. Строительство корабля (зав. № 953), заложенного по проекту 11661 остановлено в 1995 году, корпус законсервирован. На экспорт корабли предлагаются в противолодочной комплектации по проекту 11661Э. В частности, с ВМС Вьетнама были заключены два контракта (в 2006 году и в 2011 году) на 4 корабля, получившие общее обозначение «Гепард 3.9»

[18].

Цвета таблицы:

  • Зелёный  — действующий в составе ВМФ РФ
  • Жёлтый  — действующий в составе иностранных ВМС
  • Красный  — списан, утилизирован или потерян

Проект 11660/11661

Названиеб/нЗав. №ЗаложенСпущенВ строюФлотСостояниеПримечания
«Ястреб»[1]9011990ОтмененРазобран на стапеле в 1993 году[1]
«Буревестник»[19]9531990ОтмененРазобран на стапеле в 2012 году

Проект 11661К

Проект 11661Э

По данным на 21 декабря 2017 года, Россия успешно поставила во Вьетнам четыре корвета проекта 11661 «Гепард-3.9».

См. также

Примечания

Ссылки

wikiredia.ru

Сторожевые корабли проекта 11661 — это… Что такое Сторожевые корабли проекта 11661?

Проект 1166.1
Основная информация
Класс корабляСторожевой корабль
Государство флага Россия
Принадлежность к ВМС ВМФ России
ВерфьЗеленодольский судостроительный завод им. Горького
В составе флота савгуста 2003
Современный статусв строю
Параметры
Тоннаж (стандартный)1500 тонн
Тоннаж (нормальный)1930 тонн
Длина наибольшая102,1 м
Ширина наибольшая13,1 м
Высота5,3 м
Осадка (с ГАС)3,6 м
Осадка (без ГАС)3,6 м
Бронированиенет
Технические данные
Силовая установкадвухвальная, 1 дизель крейсерского хода 61Д (8000 л.с.), 2 газовые турбины полного хода (29000 л.с.), общая мощность электрогенераторов 1800 кВт
Скорость максимальная28 узлов[1]
Скорость крейсерская21 узел
Скорость экономическая14 узлов
Дальность плавания950 миль (27 узлов), 3500 миль (14 узлов), 4000 миль (10 узлов)
Автономность плавания15-20 суток
Экипаж93 человека
Вооружение
Радиолокационное вооружениеМР-352 «Позитив»
РЛС управления огнем «Монолит» (ПКР)
МПЗ-301 «База» (ЗРК)
МР-123 «Вымпел» (АУ)
система РЭБ
Радиоэлектронное вооружение2 ПУ ПК-16 пассивных помех
Артиллерийское вооружение1×76-мм АУ АК-176
2×6 30-мм АУ АК-630М
2×2 14,5 мм КПВТ
Противокорабельное вооружение2×4 ПУ ПКР Х-35 «Уран»/Калибр-НК
Противолодочное вооружение2×2 533-мм ТА
1×12 РБУ-6000
Тактическое ударное вооружениенет
Зенитное вооружение1 ЗРК «Оса-МА» — 20 ракет 9М33
2 ПЗРК «Игла-М»

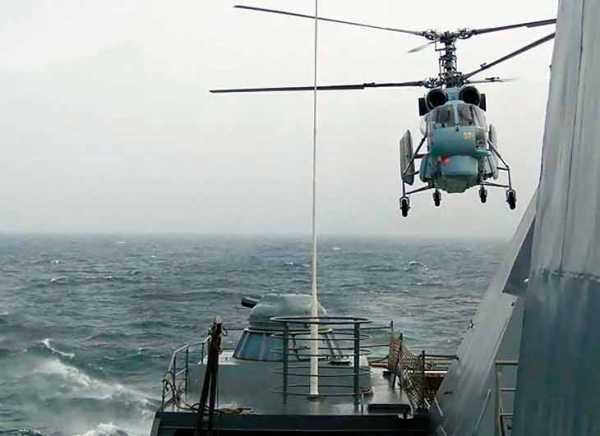

Авиационная группа1 противолодочный вертолет Ка-27


Сторожевые корабли проекта 11661 — (шифр «Гепард», головной корабль — «Татарстан», код NATO — Gepard) — тип сторожевых кораблей (по классификации NATO — корветов) российского и вьетнамского флота. Корабли серии строятся на верфи ОАО «Зеленодольский завод им. А. М. Горького». На 2010 год ведётся активное строительство кораблей серии для ВМФ России и ВМС Вьетнама.

Корабль предназначен для выполнения комплекса задач: поиска и борьбы с подводными, надводными и воздушными целями, несения дозорной службы, проведения конвойных операций, а также охраны морской экономической зоны. Оснащён артиллерийским, противокорабельным, зенитным и противолодочным вооружением.

История разработки

В начале 1980-х годов появилась необходимость разработки нового сторожевого корабля прибрежной зоны. Он должен был стать заменой кораблям проекта 1124. Это было обусловлено изменением предназначения сторожевых кораблей проекта 11540, которые в окончательном варианте должны были встать на замену более крупных сторожевых кораблей проекта 1135. За разработку корабля взялось Зеленодольское ПКБ во главе с главным конструктором Ю. А. Никольским, а затем В. Н. Кашкиным.

Из-за требования ВМФ по размещению мощной гидроакустической станции, увеличило водоизмещение корабля до 2000 тонн, что стало близким к кораблям конкурирующего проекта 12441. Те отличались более мощными противокорабельными ракетами и вертолётной площадкой. В конце 1988 года был заложен головной корабль проекта 11660, но через некоторое время его постройка была остановлена. После развала СССР корабль был разобран. Второй корабль был заложен в 1993 году по экспортному проекту 11661 для ВМС Индии, но в 1995 году, когда он был практически готов, прекратилось финансирование. Позже его достроили и спустили под названием «Татарстан», он вступил в строй 31 августа 2003 года и стал флагманским кораблем Каспийской флотилии.

Конструкция

Сторожевой корабль «Дагестан» на параде в Астрахани, 2012 г.

Корабль имеет традиционную гладкопалубную архитектуру с 10 водонепроницаемыми отсеками. Надстройка корабля изготовлена из алюминиево-магниевых сплавов для обеспечения малой заметности (т. н. стелс-технологии). Главная энергетическая установка двухвальная, типа CODOG. Среднеоборотный дизель типа 61Д мощностью 8000 л.с. через сложный редуктор обеспечивает все крейсерские режимы, а газовые турбины (по одной на каждый вал) обеспечивают полный ход корабля до 28 узлов. Электроэнергетическая установка включает три дизель-генератора по 600 кВт каждый.

Вооружение

Корабль имеет мощное ракетное, зенитно-ракетное и артиллерийское вооружение. Основное оружие корабля — ударный комплекс «Уран» с противокорабельными крылатыми ракетами (ПКР) типа Х-35, имеющий дальность стрельбы до 130 км. Второй корабль этого проекта «Дагестан» является первым кораблём в ВМФ России вооружённым универсальным ракетным комплексом «Калибр-НК», в составе которого может применяться несколько типов высокоточных крылатых ракет как по надводным, так и по береговым целям на удалении до 300 км[2].

Артиллерийское вооружение включает 76,2-мм артиллерийский комплекс АК-176М (152 выстрела) и 30-мм автоматизированную спаренную артиллерийскую установку АК-630М (2000 выстрелов), которое обеспечивает борьбу с морскими, наземными и низколетящими воздушными целями.

Для противовоздушной обороны используются ракетные установки «Оса-МА» с боезапасом 20 ракет. В качестве противолодочного вооружения на корабле установлены два двухтрубных 533-мм торпедных аппарата, противоторпедного — одна реактивная бомбомётная установка РБУ-6000, ГАС типа МГК-335. Возможно оснащения корабля другими вариантами вооружения, в том числе и противолодочным вертолётом корабельного базирования типа Ка-27.

Представители проекта

Первый корабль проекта 11661, «Татарстан» (зав. № 951) вступил в строй 31 августа 2003 года, став флагманом Каспийской флотилии ВМФ России.

Второй СКР — «Дагестан» (зав. № 952) — достраивался по вновь откорректированному проекту 11661К. Его сдача флоту изначально планировалась на первую половину 2012 года, но была перенесена из-за серьёзных повреждений, полученных в январе 2012 года во время швартовных испытаний на Чёрном море у Новороссийска. В июле 2012 года после восстановительно-ремонтных работ «Дагестан» вышел в Каспийское море в рамках второго этапа государственных испытаний для осуществления ракетной стрельбы по береговой цели из ракетного комплекса «Калибр-НК»[2].Стрельбы на дистанцию в 100 морских миль прошли успешно. Сторожевой корабль «Дагестан» участвовал в параде в честь Дня ВМФ в Астрахани. Осенью предполагается задействовать его в морской части маневров «Кавказ-2012».

Строительство третьего корпуса (зав. № 953) весьма проблематично.

Приоритет получила постройка двух единиц (зав. № 954, 955) в экспортном варианте («Гепард 3.9») для ВМС Вьетнама. Они были заложены в 2007 году, спущены на воду 12 декабря 2009 и 16 марта 2010 года. Первый из них отправлен заказчику осенью 2010 года и 5 марта 2011 года на нем был поднят военно-морской флаг Вьетнама, корабль получил наименование Đinh Tiên Hoàng (Динь Тьен Хоанг)[3]. Второй корабль, поступит на вооружение Вьетнама в 2011-м.[4]

В декабре 2011 года Вьетнам заказал дополнительную партию из 2 единиц в противолодочной версии, сроки начала строительства пока неизвестны[5]

НазваниеЗаводской №Бортовой №ЗаложенСпущенВ строюФлотСостояние
9501988Разобран на стапеле
«Татарстан»951691май 199001.07.199331.08.2003Каспийская флотилияВ строю. Флагман Каспийской флотилии.
«Буревестник»[6]9531990Строительство прекращено в 1995 г. Законсервирован.
«Дагестан»952693199101.04.201128.11.2012Каспийская флотилияВ строю.
Đinh Tiên Hoàng («Динь Тьен Хоанг»)HQ-01110.07.200712.12.200905.03.2011ВМС ВьетнамаВ составе ВМС Вьетнама
Lý Thái Tổ («Ли Тхай То»)HQ-01227.11.200716.03.201025.07.2011ВМС ВьетнамаВ составе ВМС Вьетнама

См. также

Примечания

Ссылки

dic.academic.ru

Сторожевые корабли проекта 11661- история создания и службы кораблей российского флота

Малые противолодочные корабли проекта 1124

Проект 11661К

Постройка и служба

4 ед. Заказано
2 ед. Построено
1990-2012 гг. Годы постройки
2003 – …. гг. Годы службы
Зеленодольский ССЗ Место строительства

Общие данные

1500 / 1930 т. Водоизмещение
(стандартное/полное)
102,1 / 13,2 / 3,6 м. Размерения
(длина/ширина/осадка)

Главная

  • дизельный двигатель крейсерского хода 61Д;
  • 8000 л.с..

Вспомогательная

  • 2 х ГТД полного хода электроэнергетическая установка;
  • 2 х 14825 л.с. (турбины).
Энергетическая установка
28 (10) узл. Скорость хода
950 (5000) миль Дальность плавания

Экипаж

121 чел. Общая численность
15 чел. Офицеры
26 чел. Мичманы
80 чел. Матросы

Вооружение

Артиллерийское

  • 1х1 76 мм АК-176М — 500 выстрелов;
  • 2х1 30 мм АК-630М – 2000 выстрелов;
  • 1 боевой модуль 3Р89 ЗРАК «Палаш» с 2 х 2 х 4 ПУ ЗУР 9М340 на СКР «Дагестан».

Радиолокационное вооружение

  • РЛС МР-352 «Позитив»
  • РЛК 34К1 «Монолит» (ПКР)
  • МПЗ-301 «База» (ЗРК)
  • МР-123 «Вымпел» (АУ)

Противокорабельное

  • Для СКР «Татарстан» 2 ПУ КТ-184 — 2 х 4 ТПК комплекса 3К24 «Уран» с ПКР 3М24;
  • Для СКР «Дагестан» 11661К (УКСК) — установка вертикального пуска типа 3С14Э на 8 ракет ракетного комплекса «Калибр-НК»

Зенитно-ракетное

  • 2 х «Игла-М»
  • ЗРК 4К33 «Оса-МА2» — 1 х 2 пусковая установка ЗИФ-122 с боекомплектом 20 ракет 9М33

Построенные корабли

«Татарстан» (головной) и «Дагестан»

Сторожевые корабли проекта 11661К — тип сторожевых кораблей российского флота. Корабли серии строились на Зеленодольском заводе имени А. М. Горького с 1990 года. Головной корабль — «Татарстан». В 2003 году СКР проекта 11661К переклассифицированы в ракетные корабли (РК). По состоянию на 2014 год построено два корабля для ВМФ России.

Общие сведения

Корабли предназначены для выполнения комплекса задач: поиска и борьбы с подводными, надводными и воздушными целями, несения дозорной службы, проведения конвойных операций, а также охраны морской экономической зоны. Оснащён артиллерийским, противокорабельным, зенитным и противолодочным вооружением.

История создания

Сторожевой корабль / корвет / ракетный корабль. Разработка начата в 1982 г. Зеленодольским ПКБ (г.Зеленодольск), главный конструктор — М.М.Нестеренко, с 1986 г. — В.Н.Кашкин. Разработка противолодочного корабля прибрежной зоны велась как развитие проекта МПК пр.1124М с ПЛРК «Ливень» с февраля 1982 г. Было разработано два варианта тактико-технического задания и в 1983 году было предложено два варианта эскизного проекта — противолодочный корабль с ПЛРК «Ливень» в размерности МПК пр.1124М и противолодочный корабль водоизмещением до 2000 тонн с существенно более высокой эффективностью. В апреле 1983 г., после изменения требований ВМФ к проекту, второй проект получил номер 11660 (эспортный вариант — 11660Э) и переклассифицирован в СКР. Анализ проработки проектов показывал, что сдачу экспортного варианта СКР можно планировать на 1990 год в то время как готовность к сдаче варианта для советского ВМФ по системам вооружений не может быть ранее 1992 года.

В 1984 году 1 ЦНИИ МО СССР выдвинул требование об оснащении СКР комплексом ПКР «Уран», разработку которого планировалась начать в 1987 году. В декабре 1984 года Постановленим СМ СССР принято решение о разработке СКР пр.11661. Главным конструктором был назначен М.М.Нестеренко, заместителими — Г.А.Золотарев и В.В.Иванов. Эскизный проект 11661 с двигательной установкой типа CODOG (дизель + два ГТД) закончен в начале 1985 года. В начале 1986 г. завершено техническое проектирование СКР пр.11661. МСП СССР была поставлена задача по унификации кораблей пр.11660 и пр.11661 на 85% и начать работы по перекомпоновке проектов под единую конструктивную платформу с разными системами вооружений, отличиями в двигательных установках и обородовании. В 1986 году главный конструктор проекта М.М.Нестеренко просит освободить его от должности по состоянию здоровья и вместо него назначается В.Н.Кашкин.

В начале сентября 1986 г. началась защита проектов 11661. После доработок под комплексы ПКР «Уран», ГАК «Заря» и другое оборудование окончательно сформулирована концепция «Базовая платформа для семейства кораблей». Для испытаний формы корпуса и влияния обтекателя антенны ГАС на мореходность, была создана и испытана модель корабля СМ-22 (испытания проводились В.Н.Алешиным и В.Г.Пасечником). Технический проект пр.11661 утвержден 1987 году. Была поставлена задача, при разработке техпроекта пр.11660 обеспечить унификацию с пр.11661 на 80%. Используя концепцию «Базовая платформа» Зеленодольское ПКБ был начат выпуск рабочей конструкторской документации по пр.11661 и разработку техпроектов пр.11660.

Создание задела под головной СКР пр.11661 на Зеленодольском ССЗ начат в конце 1987 г. В 1988 г. был утвержден техпроект пр.11661, начата разработка рабочей конструкторской документации. Головной СКР пр.11661 (заводской №951) заложен на Зеленодольском ССЗ в мае 1990 г. (20 октября 1988 г., пр.11660 — по др.данным). Следом заложены заводские №№952 и 953 пр.11661.

В июле 1993 г. головной корабль пр.11661 заводской №951 был спущен на воду и началась его достройка. В феврале 1995 г. в Зеленодольск прибыл экипаж для освоения СКР . В течение 1995 г. от кораблей зав.№№952 и 953 отказался инозаказчик (предположительно, Индия) и их строительство прекращено. В конце 1995 г. прекращено строительство корабля зав.№951 с готовностью 93%, экипаж распущен, корабль законсервирован из-за отсутствия финансирования и в связи с неопределенностью заказчика (ВМФ России) между разными типами СКР.

В период между 1995 и 1998 годами Зеленодольским ПКБ было разработано семейство экспортных проектов «Гепард», выполнен технический проект «Гепард-3.9» для инозаказчика.

В 2001 г. руководством ВМФ принято решение о достройке корабля зав.№951 по пр.11661К (первый с таким номером проекта) для Каспийской флотилии под названием «Татарстан». С корабля снято вооружение ПЛО, была проведена корректировка проекта в соответствии с требованиями. В начале апреля 2002 г. в Зеленодольск прибыл экипаж для освоения корабля. В июле 2002 г. проведено кренование корабля — отклонение от расчетного водоизмещения составило 1 тонну. В июля 2002 г. «Татарстан» покинул акваторию Зеленодольского ССЗ и вышел в Махачкалу для прохождения испытаний. В мае 2003 г. СКР были проведены мореходные испытания при волнении 5 баллов. Корабль принят на вооружение ВМФ России в качестве флагмана Каспийской флотилии 31 августа 2003 г.

По неподтвержденным данным последним кораблем проекта 11661К для ВМФ России стал СКР «Дагестан». Строительство других кораблей пр.11661К для ВМФ России видимо не планируется. Вывод сделан в т.ч. на основании того, что производство артиллерийской установку АК-176 для ВМФ России прекращено. Хотя, это может означать оснащение и вооружение кораблей проекта 11661К 100 мм установкой А-190 или А-190М.

Предшественники

Малый противолодочный корабль проекта 1124

Малые противолодочные корабли проекта 1124 (шифр «Альбатрос», кодовое обозначение НАТО — Grisha class corvette) — тип малых противолодочных кораблей, строившихся в 1970-е—1980-е годы для Военно-Морского Флота СССР в составе 2 основных серий (проекты 1124 и 1124М).

Предпосылки к созданию

В начале 1980 гг. возникла необходимость разработки нового сторожевого корабля прибрежной зоны. Это было обусловлено изменением предназначения сторожевого ракетного корабля

СКР Неустрашимый

пр.11540 в окончательном варианте для решения задач не в прибрежной, а в морской зоне и поступлением его на вооружение вместо кораблей пр.1135 «Буревестник». В связи с этим Зеленодольское ПКБ начало работы по проектированию небольшого СКР (пр.11660 «Гепард», главный конструктор Ю.А. Никольский, затем В.Н. Кашкин) как дальнейшее развитие малых противолодочных кораблей пр.1124.

Представители проекта

Первый корабль проекта 11661К, «Татарстан» (заводской № 951) вступил в строй 31 августа 2003 года, став флагманом Каспийской флотилии ВМФ России.

Второй СКР — «Дагестан» (зав. № 952). Его сдача флоту изначально планировалась на первую половину 2012 года, но была перенесена из-за серьёзных повреждений, полученных в январе 2012 года во время швартовных испытаний на Чёрном море у Новороссийска. В июле 2012 года после восстановительно-ремонтных работ «Дагестан» вышел в Каспийское море в рамках второго этапа государственных испытаний для осуществления ракетной стрельбы по береговой цели из ракетного комплекса «Калибр-НК». Стрельбы на дистанцию в 100 морских миль прошли успешно. Сторожевой корабль «Дагестан» участвовал в параде в честь Дня ВМФ в Астрахани. Осенью 2012 был задействован в морской части маневров «Кавказ-2012», в ходе которых выполнил все поставленные задачи.

Строительство третьего корпуса (зав. № 953) весьма проблематично.

Корпус

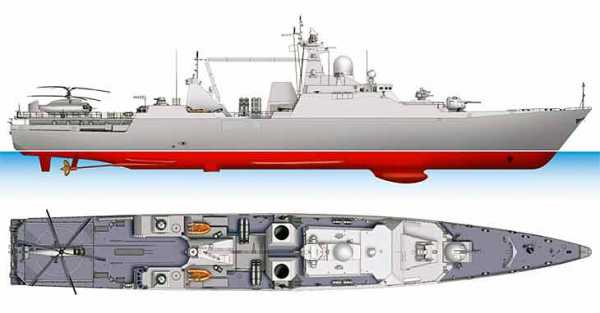

Схема СКР проекта 11661К

Корпус корабля, состоящий из десяти водонепроницаемых отсеков, выполнен из низколегированной стали, блоки надстройки — из стойкого к морской среде алюминиево-магниевого сплава. При затоплении двух смежных отсеков он не только остается на плаву и имеет ход, но и сохраняет боеспособность

Энергетическая установка и ходовые качества

Главная энергетическая установка двухвальная, типа CODOG. Среднеоборотный дизель типа 61Д мощностью 8000 л.с. через сложный редуктор обеспечивает все крейсерские режимы, а две газовые турбины суммарной мощностью 29000 л.с. (по одной на каждый вал) обеспечивают полный ход корабля до 28 узлов. Электроэнергетическая установка включает три дизель-генератора по 600 кВт каждый.

Экипаж и обитаемость

121 (15 офицеров)

Вооружение

Корабли проекта 11661 имеют мощное ракетное, зенитно-ракетное и артиллерийское вооружение. Основное оружие корабля «Татарстан» — ударный комплекс «Уран» с противокорабельными крылатыми ракетами Х-35, имеющий дальность стрельбы до 130 км. Второй корабль этого проекта «Дагестан» является первым кораблём ВМФ России вооружённым универсальным ракетным комплексом «Калибр-НК», в составе которого может применяться несколько типов высокоточных крылатых ракет как по надводным, так и по береговым целям на удалении до 300 км. Артиллерийское вооружение включает 76,2-мм артиллерийский комплекс АК-176М и 30-мм автоматизированную спаренную артиллерийскую установку АК-630М, которое обеспечивает борьбу с морскими, наземными и низколетящими воздушными целями.

Тактическое ракетное вооружение

ракета Х-35 универсальная ракета комплекса «Калибр-НК»

СКР «Татарстан» ударным ракетным комплексом «Уран» с противокорабельными крылатыми ракетами Х-35;

СКР «Дагестан» универсальным ракетным комплексом «Калибр-НК».

Главный калибр

АК-176М АК-630М

1 × 76 мм АУ АК-176М боезапас 800 выстрелов;

2х 1- 30-мм (АК-630М) боезапас 12 000 выстрелов.

Вспомогательная/зенитная артиллерия

1 × ЗРК «Оса-МА-2» (20 ракет 9М33)

1 × ЗРАК «Палаш» (установлен на РК «Дагестан» вместо ЗРК «Оса-МА-2»)

2 × ПЗРК «Игла-М»

Минно-торпедное вооружение

количество мин заграждения 20

Радиолокационное и навигационное вооружение

РЛС МР-352 «Позитив»

РЛК 34К1 «Монолит» (ПКР)

МПЗ-301 «База» (ЗРК)

МР-123 «Вымпел» (АУ)

РЛС МР-212 «Вайгач»

Радиоэлектронное вооружение

система РЭБ ТК-25(Э)

2 × ПУ пассивных помех ПК-16

БИУС «Сигма» (на РК «Дагестан»)

История службы

С 2003 года несут службу в Каспийской флотилии

Литература и источники информации

https://bastion-karpenko.narod.ru/11661.html

https://militaryrussia.ru/blog/topic-438.html

https://ru.wikipedia.org/wiki/%D1%F2%EE%F0%EE%E6%E5%E2%FB%E5_%EA%EE%F0%E0%E1%EB%E8_%EF%F0%EE%E5%EA%F2%E0_11661

https://www.webcitation.org/65l94Hhnb

https://www.russian-ships.info/boevye/11661.htm

https://armyman.info/flot/storozhevye-korabli/20175-storozhevye-korabli-proekta-11661.html

Галерея изображений

  • Татарстан пуск ПКР Х-35

  • Дагестан пуск ПКР комплекса Уран-Н

wiki.wargaming.net

Сторожевые корабли проекта 11661 «Гепард»



Сторожевые корабли проекта 11661 (шифр «Гепард», по кодификации НАТО – Gepard) — тип сторожевых кораблей российского и вьетнамского флота. Корабли серии строятся на Зеленодольском заводе имени А. М. Горького с 1990 года.




В начале 1980-х годов появилась необходимость разработки нового сторожевого корабля прибрежной зоны. Он должен был стать заменой кораблям проекта 1124. Это было обусловлено изменением предназначения сторожевых кораблей проекта 11540, которые в окончательном варианте должны были встать на замену более крупных сторожевых кораблей проекта 1135. За разработку корабля взялось Зеленодольское ПКБ во главе с главным конструктором Ю. А. Никольским, а затем В. Н. Кашкиным.

Из-за требования ВМФ по размещению мощной гидроакустической станции, увеличилось водоизмещение корабля до 2000 тонн, что стало близким к кораблям конкурирующего проекта 12441. Те отличались более мощными противокорабельными ракетами и наличием вертолетной площадки.


В конце 1990 года был заложен головной корабль проекта 11660, получивший название «Буревестник», но через некоторое время его постройка была остановлена. В 1995 году его строительство было прекращено и корабль был законсервирован. Позднее корабль был разобран.


Второй корабль был заложен в 1993 году по экспортному проекту 11661 для ВМС Индии, но в 1995 году, когда он был практически готов, прекратилось финансирование. Позже его достроили по скорректированному для ВМФ России проекту 11661К и спустили на воду под названием «Татарстан», он вступил в строй 31 августа 2003 года и стал флагманом Каспийской флотилии.

Третий СКР был заложен так же по проекту 11661К в 1991 году и получил наименование «Дагестан». Его сдача флоту изначально планировалась на первую половину 2012 года, но была перенесена из-за повреждений, полученных в январе 2012 года во время швартовных испытаний на Черном море у Новороссийска. В июле 2012 года после восстановительно-ремонтных работ «Дагестан» вышел в Каспийское море в рамках второго этапа государственных испытаний для осуществления ракетной стрельбы по береговой цели из ракетного комплекса «Калибр-НК». Стрельбы на дистанцию в 100 морских миль прошли успешно и 28 ноября 2012 года «Дагестан» вошел в состав ВМФ России.


Сторожевые корабли проекта 11661 «Гепард» имеют традиционную гладкопалубную архитектуру с 10 водонепроницаемыми отсеками. Надстройка корабля изготовлена из алюминиево-магниевых сплавов для обеспечения малой заметности (так называемой стелс-технологии).

Сторожевые корабли проекта 11661 «Гепард» имеют мощное ракетное, зенитно-ракетное и артиллерийское вооружение. Основное оружие кораблей проекта 11661Э и РК «Татарстан» — противокорабельный ракетный комплекс «Уран» («Уран-Э») с крылатыми ракетами Х-35(Э), имеющий дальность стрельбы до 130 км (до 260 км для «Уран-У» с ракетами Х-35У). Корабль проекта 11661К, «Дагестан», является первым кораблем ВМФ России вооруженным универсальным ракетным комплексом «Калибр-НК», в составе которого может применяться несколько типов высокоточных крылатых ракет способных наносить удары по надводным, подводным и береговым целям на удалении до 300 км.


Артиллерийское вооружение включает носовую 76,2 мм артиллерийскую установку АК-176М (боезапас — 152 выстрела) и две 30 мм автоматизированные артиллерийские установки АК-630М с боезапасом 2000+1000 выстрелов каждая, что обеспечивает борьбу с морскими, наземными и воздушными целями. На ракетном корабле «Дагестан» так же установлены две 14,5 мм морские тумбовые пулеметные установки.

Для противовоздушной обороны кораблях проектов 11660 и 11661, а так же на РК «Татарстан» используется зенитный ракетный комплекс «Оса-МА-2» с боезапасом 20 ракет. На корабле «Дагестан» вместо ЗРК Оса-МА-2 и двух АК-630 установлен ЗРАК «Палаш»), а на кораблях пр. 11661Э на полубаке устанавливается его экспортная модификация — «Пальма», при этом обе АК-630, устанавливаются в кормовой части надстройки побортно.


В качестве противолодочного вооружения на кораблях пр. 11660 и 11661 были предусмотрены два двухтрубных 533 мм торпедных аппарата. На кораблях проекта 11661Э в качестве противолодочного и противоторпедного вооружения используется одна реактивная бомбометная установка РБУ-6000. Возможно оснащение кораблей другими вариантами вооружения, в том числе и противолодочным вертолетом корабельного базирования Ка-27.

В разное время корабли оснащались различными радиолокационными и радиоэлектронными средствами. Так, на корабли устанавливался радиолокационный комплекс 34К1 «Монолит», радиолокационная станция общего обнаружения МР-352 «Позитив», навигационная РЛС МР-212 «Вайгач», система управления огнем артиллерии МР-123 «Вымпел» и ГАС «Зарница». На корабле «Татарстан» установлена противодиверсионная ОГАС МГ-757 «Анапа-М». Для управления стрельбой РБУ на кораблях пр. 11660 и 11661 применялась ПУСБ «Буря», на кораблях пр. 11661Э применяется ПУС «Пурга-МЭ». Комплекс РЭБ состоял из двух пусковых установок КЛ-101 системы РЭП ПК-16 либо из четырех ПУ КТ-216 комплекса ПК-10 «Смелый».


На РК «Дагестан» РЛК «Монолит» был заменен на «Минерал-М», а РЛС общего обнаружения на «Позитив-М1». Так же установлен гидроакустический комплекс (ГАК) типа МГК-335, система РЭБ ТК-25 и БИУС «Сигма». Корабли пр. 11661Э оснащены аналогичным установленному на «Дагестан» оборудованием в экспортном исполнении с некоторыми отличиями по его составу.

Главная энергетическая установка двухвальная, типа CODOG. Среднеоборотный дизель типа 61Д мощностью 8000 л. с. через сложный редуктор обеспечивает все крейсерские режимы, а две газовые турбины суммарной мощностью 29000 л. с. (по одной на каждый вал) обеспечивают полный ход корабля до 28 узлов. Электроэнергетическая установка включает три дизель-генератора по 600 кВт каждый.

tehnowar.ru

Индия заинтересовалась российскими фрегатами проекта 11661 «Гепард»

Как сообщил веб-ресурс Mil.Press FlotProm,  Россия и Индия начали консультации по строительству для ВМС азиатской страны фрегатов на базе сторожевого корабля проекта 11661 «Гепард». Об этом Mil.Press FlotProm рассказал источник в российской оборонке. По его словам, переговоры начались зимой 2018 года в Индии и пока находятся на начальной стадии. Консультации проходили в рамках работы двухсторонней межправительственной комиссии, с участием представителей Минпромторга и российских кораблестроителей.

Первые два фрегата проекта 11661Э («Гепард-3.9») Đinh Tiên Hoàng и Lý Thái Tổ ВМС Вьетнама (с) soha.vn

Число кораблей, о которых идет речь, их модификация, а также место постройки пока не определили. По словам источника издания, в случае заключения контракта «Гепарды» для Индии скорее всего заложат в Зеленодольске на местном заводе им. Горького.

Собеседник Mil.Press FlotProm добавил, что одним из вопросов для обсуждения стала силовая установка кораблей. Дели пока не определился с производителем двигателей для фрегата.

Корабли типа «Гепард» созданы на базе сторожевика проекта 11661, разработчик – Зеленодольское ПКБ. Существуют модификации «Гепард-3.9», «Гепард-5.3» и океанский патрульный корабль «Гепард-5.1».

Второй построенный корабль подобного типа изначально заложили в 1993 году для ВМС Индии, однако финансирование проекта прекратили. После этого сторожевик достроили в интересах ВМФ России, спустили на воду как СКР «Татарстан», он вошел в состав флота в 2003 году и до 2017 года возглавлял Каспийскую флотилию.

Четыре «Гепарда-3.9» Россия поставила Вьетнаму, их строили с 2006 по 2011 и с 2013 по 2018 годы.

Главный редактор журнала «Экспорт вооружений» Андрей Фролов в беседе с журналистом издания усомнился в успешном исходе переговоров. По его словам, если Индия решит отказаться от российских двигателей, конструкторам придется переделывать проект – например, под дизель индийского производства и газотурбинный двигатель Rolls-Royce. Это потребует времени и замедлит передачу заказа индийской стороне. Вместе с тем Фролов отметил, что Зеленодольский завод способен достаточно быстро строить «Гепарды».

Корреспонденту издания не удалось получить оперативный комментарий у представителей Зеленодольского завода. На предприятие, а также в адрес проектанта корабля отправлены соответствующие запросы.

Комментарий bmpd. Вероятно, ВМС Индии проявляют интерес к проекту 11661 «Гепард» в рамках своих планов строительства до 16 «противолодочных корветов» и шести малых ракетных кораблей (Next Generation Missile Vessels — NGMV), запросы по тендерам на которые были разосланы индийским национальным верфям, соответственно, в 2017 и 2015 годах. Видимо, ВМС Индии испытывают сомнения в способности индийских верфей выдать качественные проекты по этим программам, особенно виду известной неудовлетворенности индийского флота характеристиками и качеством постройки четырех корветов  национального проекта 28 (типа Kamorta), строящихся на государственном судостроительном предприятии Garden Reach Shipbuilders & Engineers Ltd (GRSE) в Колкате.

В то же время пока что вероятность приобретения Индией кораблей проекта 11661 «Гепард» можно оценить как невысокую.

bmpd.livejournal.com

Ракетные корабли проекта 11661 — Википедия

Сторожевой корабль проекта 11661 (шифр «Гепард», по кодификации НАТО – Gepard) — советский/российский сторожевой корабль (тип по классификации НАТО — корвет). До 2003 года корабли проекта классифицировались как сторожевые корабли (СКР)[1][прояснить].

Корабли серии строятся на Зеленодольском заводе имени А. М. Горького с 1990 года. Головной корабль — «Татарстан». На 2017 год построено два корабля для ВМФ России и продолжается строительство кораблей для ВМС Вьетнама.

Корабли предназначены для выполнения комплекса задач: поиска и борьбы с подводными, надводными и воздушными целями, несения дозорной службы, проведения конвойных операций, а также охраны морской экономической зоны. Оснащён артиллерийским, противокорабельным, зенитным и противолодочным вооружением.

История разработки

В начале 1980-х годов появилась необходимость разработки нового сторожевого корабля прибрежной зоны. Он должен был стать заменой кораблям проекта 1124. Это было обусловлено изменением предназначения сторожевых кораблей проекта 11540, которые в окончательном варианте должны были встать на замену более крупных сторожевых кораблей проекта 1135. За разработку корабля взялось Зеленодольское ПКБ во главе с главным конструктором Ю. А. Никольским, а затем В. Н. Кашкиным.

Из-за требования ВМФ по размещению мощной гидроакустической станции, увеличилось водоизмещение корабля до 2000 тонн, что стало близким к кораблям конкурирующего проекта 12441. Те отличались более мощными противокорабельными ракетами и наличием вертолётной площадки.

Видео по теме

Строительство

В конце 1990 года был заложен головной корабль проекта 11660, получивший название «Буревестник», но через некоторое время его постройка была остановлена[1]. В 1995 году его строительство было прекращено и корабль был законсервирован. Позднее корабль был разобран.

Второй корабль был заложен в 1993 году по экспортному проекту 11661 для ВМС Индии, но в 1995 году, когда он был практически готов, прекратилось финансирование. Позже его достроили по скорректированному для ВМФ России проекту 11661К и спустили на воду под названием «Татарстан». Корабль вступил в строй 31 августа 2003 года и стал флагманом Каспийской флотилии.

Третий СКР был заложен так же по проекту 11661К в 1991 году и получил наименование «Дагестан». Его сдача флоту изначально планировалась на первую половину 2012 года, но была перенесена из-за повреждений, полученных в январе 2012 года во время швартовных испытаний на Чёрном море у Новороссийска. В июле 2012 года после восстановительно-ремонтных работ «Дагестан» вышел в Каспийское море в рамках второго этапа государственных испытаний для осуществления ракетной стрельбы по береговой цели из ракетного комплекса «Калибр-НК»[3]. Стрельбы на дистанцию в 100 морских миль прошли успешно и 28 ноября 2012 года «Дагестан» вошёл в состав ВМФ России.

Поставки на экспорт

По заказу Вьетнама было построено два корабля. Они были заложены по экспортному проекту 11661Э («Гепард 3.9») в 2007 году, спущены на воду 12 декабря 2009 года и 16 марта 2010 года соответственно. Первый из них отправлен заказчику осенью 2010 года и 5 марта 2011 года на нем был поднят военно-морской флаг Вьетнама, корабль получил наименование «Динь Тьен Хоанг» (вьетн. «Đinh Tiên Hoàng»)[4]. Второй корабль под названием «Ли Тхай То» (вьетн. «Lý Thái Tổ») поступил на вооружение ВМС Вьетнама в 2011 году[5].

В декабре 2011 года Вьетнам заказал дополнительную партию из двух единиц в противолодочной версии[6]. В первых числах июля 2013 года стало известно, что начало строительства второй пары вьетнамских «Гепардов», ранее запланированное вначале на июнь 2013[7], потом на июль 2013[8], отложено на сентябрь 2013[9]. Закладка второй пары корветов «Гепард-3.9» для ВМС Вьетнама состоялась 24 сентября 2013 года[10][11][12].

На начало 2016 года дата передачи сторожевых кораблей передвинута на более поздний срок в связи с тем, что Украина перестала поставлять судовые двигатели. Скорее всего, будущие «Гепарды» будут оснащены немецкими дизелями MTU-8000, взамен украинских. Ранее Германия обязалась поставить, по меньшей мере, два дизеля для оснащения ракетных кораблей BPS-500 (МПК проекта 12412, доработанные Вьетнамом до класса МРК — их строительство во Вьетнаме отложено «по субъективным и объективным причинам»). Сообщается, что вторая пара «Гепардов» будет иметь больше возможностей для ведения противолодочной войны и, таким образом, превратятся в универсальные боевые единицы[13].

Тем не менее, один из «Гепардов» был замечен 17 августа 2016 года в акватории речного порта Тольятти, что даёт повод предполагать либо о ходе его испытаний, либо об отправке заказчику через Волго-Донской канал в указанный период времени[14].

Переговоры о покупке третьей пары кораблей этого класса всё ещё ведутся, и контракт официально не подписан.

Конструкция

Корпус и надстройка

Корабль имеет традиционную гладкопалубную архитектуру с 10 водонепроницаемыми отсеками. Надстройка корабля изготовлена из алюминиево-магниевых сплавов для обеспечения малой заметности (так называемой стелс-технологии).

Вооружение

Корабли имеют мощное ракетное, зенитно-ракетное и артиллерийское вооружение. Основное оружие кораблей проекта 11661Э и РК «Татарстан» — противокорабельный ракетный комплекс «Уран» («Уран-Э») с крылатыми ракетами Х-35(Э), имеющий дальность стрельбы до 130 км (до 260 км для «Уран-У» с ракетами Х-35У). Корабль проекта 11661К, «Дагестан», является первым кораблём ВМФ России, вооружённым универсальным ракетным комплексом «Калибр-НК», в составе которого может применяться несколько типов высокоточных крылатых ракет, способных наносить удары по надводным, подводным и береговым целям на удалении до 300 км[3].

Артиллерийское вооружение включает носовую 76,2мм артиллерийскую установку АК-176М (боезапас — 152 выстрела) и две 30мм автоматизированные артиллерийские установки АК-630М с боезапасом 2000+1000 выстрелов каждая, что обеспечивает борьбу с морскими, наземными и воздушными целями. На РК «Дагестан» также установлены две 14,5мм морские тумбовые пулемётные установки (МТПУ).

Для противовоздушной обороны на кораблях проектов 11660 и 11661, а также на РК «Татарстан» используется зенитный ракетный комплекс «Оса-МА-2» с боезапасом 20 ракет. На РК «Дагестан» вместо ЗРК Оса-МА-2 и двух АК-630 установлен ЗРАК «Палаш»), а на кораблях пр. 11661Э на полубаке устанавливается его экспортная модификация — «Пальма», при этом обе АК-630 устанавливаются в кормовой части надстройки побортно.

В качестве противолодочного вооружения на кораблях пр. 11660 и 11661 были предусмотрены два двухтрубных 533 мм торпедных аппарата. На кораблях проекта 11661Э в качестве противолодочного и противоторпедного вооружения используется одна реактивная бомбомётная установка РБУ-6000. Возможно оснащение кораблей другими вариантами вооружения, в том числе и противолодочным вертолётом корабельного базирования Ка-27.

Радиотехническое вооружение

В разное время корабли оснащались различными радиолокационными и радиоэлектронными средствами. Так, на корабли устанавливался радиолокационный комплекс 34К1 «Монолит», радиолокационная станция общего обнаружения МР-352 «Позитив», навигационная РЛС МР-212 «Вайгач», система управления огнём артиллерии МР-123 «Вымпел» и ГАС «Зарница». На РК «Татарстан» установлена противодиверсионная ОГАС МГ-757 «Анапа-М»[1]. Для управления стрельбой РБУ на кораблях проектов 11660 и 11661 применялась ПУСБ «Буря», на кораблях проекта 11661Э применяется ПУС «Пурга-МЭ». Комплекс РЭБ состоял из двух пусковых установок КЛ-101 системы РЭП ПК-16 либо из четырёх ПУ КТ-216 комплекса ПК-10 «Смелый».

На РК «Дагестан» РЛК «Монолит» был заменён на «Минерал-М», а РЛС общего обнаружения на «Позитив-М1». Также установлен гидроакустический комплекс (ГАК) типа МГК-335, система РЭБ ТК-25 и БИУС «Сигма». Корабли проекта 11661Э оснащены аналогичным, установленным на РК «Дагестан», оборудованием в экспортном исполнении с некоторыми отличиями по характеристикам.

В ходе модернизации на РК «Татарстан» установлена новая радиолокационная станция «Галс», которая позволяет значительно повысить характеристики и боевые возможности радиотехнических средств по обнаружению воздушных и надводных целей. Кроме того, на этом корабле заменены на современное оборудование системы обнаружения целей и слежения за надводной обстановкой, системы постановки помех, средства радиоэлектронной борьбы[15].

Энергетическая установка

Главная энергетическая установка двухвальная, типа CODOG. Среднеоборотный дизель типа 61Д мощностью 8000 л.с. через сложный редуктор обеспечивает все крейсерские режимы, а две газовые турбины суммарной мощностью 29000 л.с. (по одной на каждый вал) обеспечивают полный ход корабля до 28 узлов. Электроэнергетическая установка включает три дизель-генератора по 600 кВт каждый.

Модификации

  • Проект 11660 — первоначальный вариант СКР прибрежной зоны. Заложен головной корабль, позже разобран[1].
  • Проект 11661 — развитие пр. 11660 с изменённым составом вооружения и радиотехнического оборудования. Постройка единственного корабля остановлена.
    • Проект 11661К — скорректированный проект для ВМФ России на базе пр. 11661. Построено два корабля. Отличаются (в том числе между собой) конструкцией, составом вооружения и радиотехнического оборудования. Переклассифицированы в ракетные корабли[1].
    • Проект 11661Э — экспортный проект сторожевого корабля на базе позднего пр. 11661К. Отличаются конструкцией, составом вооружения и радиотехническим оборудованием в экспортном исполнении, имеют возможность размещения палубного вертолёта типа Ка-27[1].
  • Проект 11612[1]
  • Проект 11613 — планировавшаяся модификация, с СЭУ полностью российского производства[1].

История службы

В 2012 году РК «Дагестан» Каспийской флотилии ВМФ России участвовал в параде в честь Дня ВМФ в Астрахани. Осенью 2012 года предполагалось задействовать его в морской части манёвров «Кавказ-2012».

Боевое применение

В ходе военной операции России в Сирии, в ночь на 7 октября 2015 года, РК «Дагестан» произвёл пуски ракет «Калибр НК» из акватории Каспийского моря по заводам снарядов и взрывчатых устройств; командным пунктам; складам боеприпасов, вооружения и горюче-смазочных материалов, а также лагерю подготовки боевиков запрещённого в России Исламского государства. Боевые пуски произвели также ракетные корабли проекта 21631 «Великий Устюг», «Град Свияжск» и «Углич»[16][17].

Представители проекта

Всего на Зеленодольском заводе имени А. М. Горького было заложено восемь кораблей. Первый и единственный заложенный по проекту 11660 достроен не был, после распада СССР корабль был разобран в 1993 году. Для ВМС России построены два корабля по скорректированному проекту 11661К: «Татарстан» и «Дагестан», сейчас оба корабля входят в состав Каспийской флотилии ВМФ России. Строительство корабля (зав. № 953), заложенного по проекту 11661 остановлено в 1995 году, корпус законсервирован. На экспорт корабли предлагаются в противолодочной комплектации по проекту 11661Э. В частности, с ВМС Вьетнама были заключены два контракта (в 2006 году и в 2011 году) на 4 корабля, получившие общее обозначение «Гепард 3.9»[18].

Цвета таблицы:

  • Зелёный  — действующий в составе ВМФ РФ
  • Жёлтый  — действующий в составе иностранных ВМС
  • Красный  — списан, утилизирован или потерян

Проект 11660/11661

Названиеб/нЗав. №ЗаложенСпущенВ строюФлотСостояниеПримечания
«Ястреб»[1]9011990ОтмененРазобран на стапеле в 1993 году[1]
«Буревестник»[19]9531990ОтмененРазобран на стапеле в 2012 году

Проект 11661К

Проект 11661Э

21 декабря 2017 Россия успешно поставила во Вьетнам четыре фрегата проекта 11661 «Гепард-3.9».

См. также

Примечания

Ссылки

wiki2.red

Фрегат проекта 11661Э «Гепард-3.9» у Морвокзала Новороссийска

via barmacode1
> Фрегат проекта 11661Э «Гепард-3.9» у Морвокзала НовороссийскаБлизится момент передачи корабля ВМФ Вьетнама и испытания идут полным ходом, а тут и праздники на носу.
Чуть ранее уже выкладывал одно фото крупным планом, а вот как происходила швартовка 20 февраля:

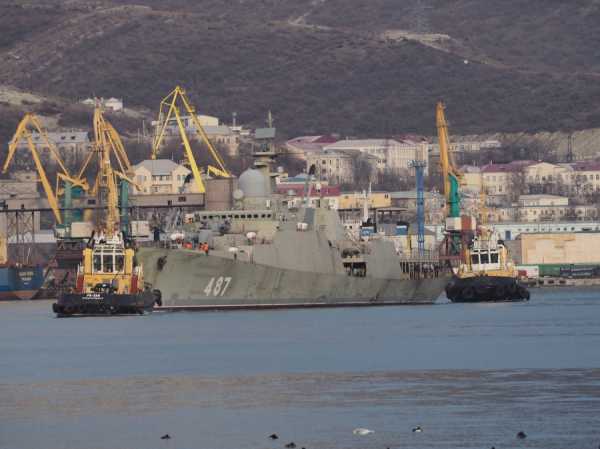

Два рейдовых буксира аккуратно подводят «Гепарда» с бортовым 487 к 33-му причалу

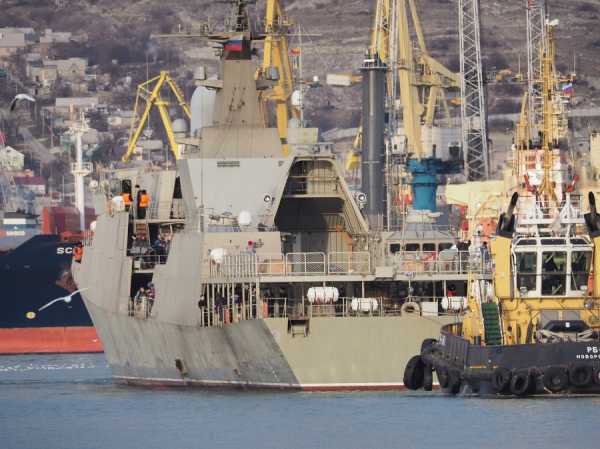

Разворот на 180 градусов

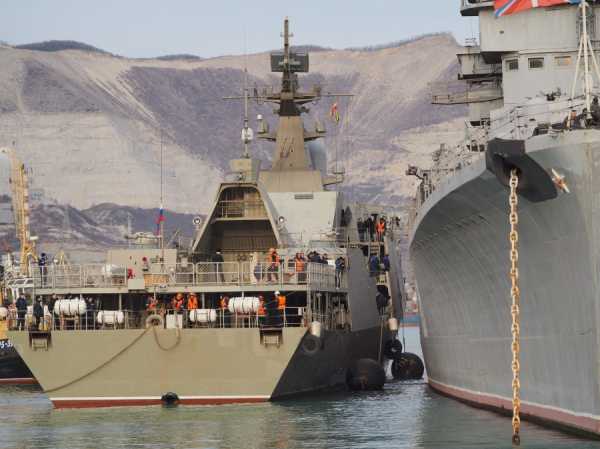

Правым бортом к левому борту «Кутузова»

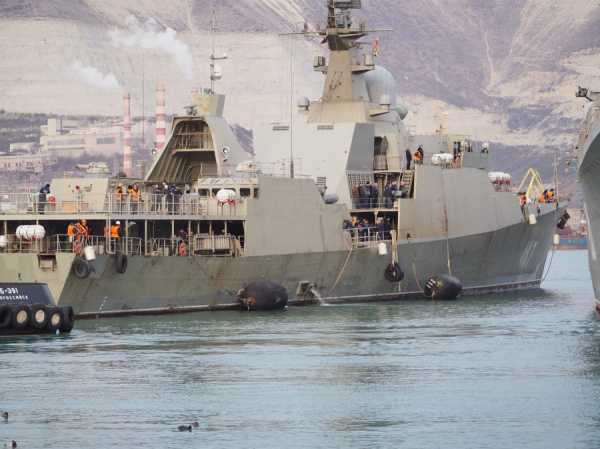

Швартовка
В результате получаем чудный вид

В этот раз фрегат пришвартовали по центру крейсера и сравнить размеры не так удобно. Но истинная цель похоже была не в этом. Со стороны Морвокзала «Гепард» таким образом не просматривается вообще, а чуть позже подошел катер связи и…


… перекрыл вид со стороны катерного причала

Мастера маскировки! Такое чувство, что был бы в распоряжении корабль побольше, то им бы перекрыли фрегат совсем.


Что осталось видно с берега

В таком виде «Гепард» простоял все выходные, а сегодня его снова увели к причалам НВМБ. Посетителям «Кутузова» к празднику был предоставлен хороший бонус, поскольку можно было рассмотреть фрегат вблизи, остальным приходилось только облизываться.

P.S. За фото швартовки спасибо ПАПАрацци!


azlok.livejournal.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
