история грузовика-миллионника ГАЗ-66 — журнал За рулем

Это один из самых узнаваемых отечественных армейских грузовиков. Гость из 60-х — легкая, по меркам военных, грузовая машина, которая нашла себя и на гражданском рынке. Пусть выпуск остановился в 1999 году — «шишигу» и по сей день можно встретить в любой точке СНГ, от городских улиц до болотистой тундры, горных хребтов и вечной мерзлоты.

Замена «шестьдесят третьему»

Основным полноприводным «двухтонником» в СССР 50-х годов был ГАЗ-63. И все вроде было хорошо, но имелся у него серьезный недостаток — склонность к опрокидыванию. Да и двигатель помощнее хотелось. Военные при этом еще и настаивали, чтобы габариты сильно не увеличивались — грузовик должен быть аэротранспортабельным.

ГАЗ-66 с кузовом КЗ-1 на случай ядерной войны (strangernn.livejournal.com)

ГАЗ-66 с кузовом КЗ-1 на случай ядерной войны (strangernn.livejournal.com)

Материалы по теме

Результатом стал ГАЗ-66, пущенный в серию летом 1964 года. В первую очередь конструкторы поработали над переворачиваемостью — центр тяжести машины был значительно ниже, чем у ГАЗ-63. Поэтому чреватый переворачиванием занос у нового грузовика начинался на треть позже, чем у предшественника: на 65 км/ч при движении по 50-метровой (в диаметре) бетонной окружности. ГАЗ-64 грозился грохнуться набок уже на 44 км/ч.

Кроме того, давал о себе знать новый 8-цилиндровый двигатель. Удельная мощность новой машины была самая большая среди полноприводных грузовиков в Союзе — 33 «лошадки» на тонну снаряженной массы.

Вкупе с появившейся в 1968 году централизованной системой регулирования давления в шинах, позволяющей быстро адаптироваться к тому или иному виду бездорожья, а также блокировке дифференциалов, это дало серьезные преимущества в проходимости. В сухую погоду на хорошем грунте ГАЗ-66 брал 37-градусный подъем, в то время 63-й как буксовал уже на 280. Помогала на сложном рельефе и новая бескапотная кабина. Из нее просто было лучше видно.

«Шишига» на войне

Материалы по теме

Точка зрения военных на грузовик была двоякой. С одной стороны, долгое время «шишига» успешно решала задачи, и при этом была лучшей машиной в классе. Но она была не лишена ряда недостатков. Основные нарекания сводились к бескапотной кабине.

С одной стороны, она ограничивала разрастание габаритов, и ГАЗ-66 было удобнее перебрасывать по воздуху. С другой — эргономика внутри оставляла желать лучшего. Прикрытый кожухом двигатель находился строго между водителем и пассажиром, занимая почти все пространство. Поэтому рычаг КПП пришлось поставить справа-сзади от водителя — что при долгой активной езде почти неминуемо оборачивалось болью в плечевом суставе. И, кроме того, в теплые времена года в кабине было очень жарко.

Украинское «гантрак-творчество» на тему «шишиги» (forum.topwar.ru)

Украинское «гантрак-творчество» на тему «шишиги» (forum.topwar.ru)

Кроме того, что немаловажно для военных, ГАЗ-66 отличался пониженной выживаемостью водителей при подрыве на минах. У капотных грузовиков расположение двигателя было таким, что тот принимал на себя львиную часть осколков. Тут же поразить водителя или пассажира было заметно легче.

Материалы по теме

На этом список серьезных проблем заканчивался. Именно поэтому «шишигу» до сих пор можно встретить в текущих локальных конфликтах. Не менее впечатляет и список модификаций — как разумных, так и не очень.

Одной из первых был, например, ГАЗ-66Б для ВДВ — верхнюю часть кабины, включая лобовое стекло, можно было сложить, и легче впихнуть грузовик в самолет. Еще для десантников сделали мини-«Град» на базе «шишиги», который мог не только обстреливать противника реактивными снарядами, но и, например, проводить дистанционное минирование.

Ну и, конечно, ГАЗ-66 стал хорошей платформой для множества машин управления и вспомогательных модификаций. Дегазационные камеры, «санитарки», топливозаправщики, командно-штабные машины и даже понтонные парки — список можно продолжать долго.

Отдельно стоит упомянуть попытку создать нечто вроде автобуса для ядерной войны — поставленный на шасси «шишиги» кузов КЗ-1. Стеклопластика и пенопласт уменьшали воздействие радиации, а необычная форма была призвана ослабить ударную волну. Но в серию смелый концепт так и не пошел.

Оч.умелые ручки

Та самая «Танюша» с динамической защитой (vif2ne.org)

Та самая «Танюша» с динамической защитой (vif2ne.org)

Но намного интереснее не заводские модификации, а сделанное «на коленке» в локальных конфликтах — как правило, не от хорошей жизни.

Правда, ГАЗ-66 в силу сравнительно небольшой грузоподъемности не очень привлекал любителей изготовить гантрак—другой. На Ближнем Востоке ему разве что «уполовинивали» кабину, чтобы уменьшить жар от двигателя, и ставили в кузов 23-мм спаренную зенитку. Зато на Украине гаражные умельцы развернулись вовсю.

В самом начале войны в Донбассе всеобщее воодушевление по обе стороны фронта и, во многом, иррегулярный характер происходящего, подхлестывали кустарное производство броневиков. Стать таковым имел шансы даже подвернувшийся под руку «Запорожец», не говоря уже о «шишиге».

Порой такие модификации были не просто бесполезны (как простое обшивание машин незакаленными стальными листами), а даже опасны. Например, в Донбассе был замечен украинский ГАЗ-66 с именем «Танюша», к радиатору которого была приварена… динамическая защита для танков, представляющая собой фактически контейнеры с взрывчаткой, задача которых — контрвзрывом рассеивать струи кумулятивных боеприпасов. Работает это, конечно, только на бронетехнике, но не на незащищенном грузовике, который после такой переделки превращается разве что в орудие шахида.

ГАЗ-66Б для десантников (modelist-konstruktor.com)

ГАЗ-66Б для десантников (modelist-konstruktor.com)

Правда, возможно, контейнеры были пустые, а наварили их из-за находящихся внутри небольших бронепластин, которые могли прикрыть радиатор. Но в царящей тогда обстановке безумного клепания всего подряд из любых подручных материалов нельзя исключать ничего — в том числе и радостной установки на обычный грузовик предназначенной для танков динамической защиты.

Реактивная система залпового огня на шасси ГАЗ-66 (gruzovikpres.ru)

Реактивная система залпового огня на шасси ГАЗ-66 (gruzovikpres.ru)

И в мирной жизни

Пусть и прожорливая, и неэргономичная, но проходимая и довольно простая «шишига» нашла себя и на «гражданке». Самосвалы, грузовики, вахтовые автобусы для труднодоступных местностей — ниша для ГАЗ-66 всегда была.

Но военным все-таки хотелось чего-то капотного — и на место «шишиги» пришел «Садко». Но встретить «старичка» можно и сегодня — хотя и все реже и реже, особенно в городе. Впрочем, совсем уж удивительной редкостью ГАЗ-66 станет еще не скоро — тираж в 965 000 автомобилей не может исчезнуть без следа.

Автор: Тимур Шерзад

ГАЗ-66: войны и эксперименты

Единственный в своем классе


ГАЗ-66 получился ладной и универсальной машиной. Восьмицилиндровый мотор обеспечивал высокую энерговооруженность, самоблокирующие дифференциалы вкупе с идеальной развесовкой и геометрической проходимостью позволяли штурмовать самые безумные преграды, а бескапотная компоновка обеспечивала отличный обзор. Собственно, недостатков было всего три: высокий расход топлива, издевательское для водителя размещение рычага КПП и расположение сидений экипажа прямо над передними колесами. И если с первыми двумя минусами в армии готовы были мириться, то третий недостаток стал для «Шишиги» чуть ли не роковым. Осознание этого пришло в Афганистане, когда подрыв любой мины под колесами грузовика неминуемо приводил к травмам, а порой и смертельным ранениям водителя. Поэтому ГАЗ-66 поспешно вывели из состава ограниченного контингента советских войск и с тех пор достаточно прохладно относились к боевому использованию машины.

Один из эпизодов раннего боевого применения ГАЗ-66 в модификации Б. Прага. 21.08.1968 г. На кабине и тенте машины опознавательные белые полосы техники стран Варшавского договора. Что-то подобное мы увидим много лет спустя на Украине

Хотя, конечно, никто списывать «Шишигу» со строевой службы не спешил – заменить грузовичок в 80-90-х годах было попросту нечем. Этим, кстати говоря, пользовались в конструкторским бюро Горьковского автозавода и не спешили с глубокой модернизацией. При всем уважении к инженерному штабу ГАЗа, посмотрите на эволюцию немецкого Unimog серии S (который во многом был прообразом «шишиги»). Во многом, конечно, это было обусловлено консерватизмом главного заказчика в лице Министерства обороны, но ГАЗ-66 широко использовался для гражданских нужд и тут как раз регулярная модернизация очень была бы к месту. Первый же раз грузовичок ГАЗ-66 обновили спустя несколько лет после запуска в производство – в 1968 году.

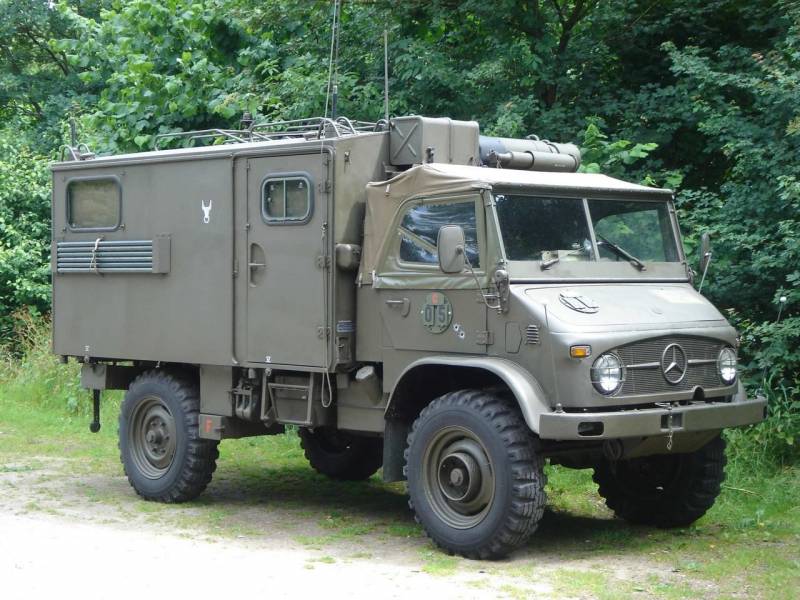

Unimog серии S. Многие считают его объектом подражания при конструировании ГАЗ-66

Это было второе поколение, продержавшееся на конвейере целых 17 лет. Тогда появилась индексы, состоящие из двух чисел, например, базовый вариант был 66-01. Теперь «Шишига» могла брать на борт сразу 2 тонны (кстати, на самых последних опытных экземплярах этот показатель был увеличен до 2,3 тонны всего лишь за счет новых шин). Также «вторая серия» 66-й машины получила централизованную систему подкачки колес, светомаскировочные фары и, самое главное, повысился дорожный просвет до 315 мм. ГАЗ-66 теперь можно было отправлять на экспорт – для этого улучшили отделку салона, усовершенствовали приборы в кабине, поставили новые карбюраторы, транзисторную систему зажигания и даже бескамерные шины. Расход топлива упал до 26 литров на 100 км. Конечно, основными покупателями машины были страны с жарким климатом, поэтому инженерам пришлось адаптировать кабину к соответствующим условиям. Надо сказать, что задача это была не из простых. Огромный, пышущий жаром восьмицилиндровый мотор располагался фактически между пассажиром и водителем, что осложняло его терморегуляцию. Удалось ли конструкторам решить эту проблему на экспортных модификациях, неизвестно, но вот для советских водителей летом в кабине как было невыносимо жарко, так и осталось.


Армейские будни ГАЗ-66 второй серии

ГАЗ-66 все время был экспериментальной площадкой для различных инноваций инженеров ГАЗа, немалая часть которых приходилась на улучшение проходимости машины. Так, в 60-х годах на авиадесантируемый ГАЗ-66Б, о котором говорилось в первой части истории, установили гусеничные движители треугольной формы. Однако к какому-то прорыву в проходимости и так уже вездеходного грузовика эта конструкция не привела. Конкуренция между автопроизводителями в СССР если и была, то только за государственные оборонные контракты. Типичным примером такого явления стал ГАЗ-34 – полноприводный трехосный грузовик, имеющий много общего с «Шишигой». Тогда армии требовалось новое поколение средних грузовиков, способных буксировать артиллерийские орудия и одним из перспективных проектов был московский ЗИЛ-131.

ГАЗ-66: войны и экспериментыГАЗ-66: войны и эксперименты

Опытный гусеничный ГАЗ-66Б


Войсковые и ресурсные испытания трехосного ГАЗ-34

Горьковские конструкторы в пику разработали новую машину, максимально унифицированную с принятым тогда уже на вооружение ГАЗ-66. Если сравнивать 34-ю машину с перспективным в то время ЗИЛ-131, то окажется, что газовский грузовик на 1,3 тонны легче при сходной полезной нагрузке, короче и имеет более вместительный кузов. При том, что сцепление было взято от ЗИЛ-130, у ЗИЛ-131 заимствовали коробку передач, мотор оставили родной от «Шишиги». Конечно, мощности в 115 л. с. откровенно не хватало, а более мощный бензиновый двигатель попросту не вмещался. Возможно, ситуацию спас бы дизель, но подобных конструкций вообще не было в Советском Союзе. Тем не менее, трехосная «Шишига» достаточно успешно прошла весь цикл испытаний (в том числе несколько машин прошли от Москвы до Ашхабада и Ухты) и даже была рекомендована к принятию на вооружение. Однако подоспел ЗИЛ-131, который оказался мощнее и удобнее. Стоит ли жалеть о том, что в Советской Армии не оказалось еще одного бескапотного грузовика с иезуитским расположением рычага КПП?

Отвлечемся от темы и упомянем об еще одной попытке Горьковского автозавода войти в престижную нишу армейских грузовиков большого формата.

ГАЗ-66: войны и эксперименты

ГАЗ-44

В начале 70-х годов был разработан четырехосный ГАЗ-44 «Универсал-1», являющийся, по сути, неким гибридом между обычным грузовиком и бронетранспортером. Машину обкатывали в 21 НИИИ, но каких-то радикальных прорывов по сравнению с аналогами из Брянска и Минска «Универсал-1» не показал и остался в разряде опытных. После этого ГАЗ стал четко придерживаться магистральной линии производства легких грузовиков для нужд Министерства обороны. Ну, и про бронетранспортеры не забывал…

Мастер на все руки


Поговорим о многочисленных модификациях машины ГАЗ-66, которые имели статус опытных или состояли на вооружении. Конечно, всё разнообразие вариантов не охватить, да и скучно это будет. Поэтому коснемся самых оригинальных. Таким, безусловно, стал фургон с интегрированным с кабиной кузовом КШ-66, в котором «Шишигу» можно опознать только по колесам и светотехнике. Данный аппарат был собран для противостояния ударной волне ядерного взрыва и поэтому формы имел обтекаемые – в среднем сопротивляемость удару возросла в три раза. Продолжая тему однообъемников на базе ГАЗ-66, нельзя не упомянуть авиатранспортабельный автобус 38АС, который выпустили тиражом аж в 6000 машин. Автобус отличали гнутые панорамные стекла, 19 мягких сидений и пенопластовая теплоизоляция в кузовных панелях. В варианте АМС-38 в автобусе можно было разместить восемь сидячих раненых и семь лежачих. Позже в 1975 году появился еще один автобус – АПП-66, который был упрощенным вариантом 38АС, отличался излишним весом, низкой проходимостью и собран был в количестве 800 штук. Надо отметить, что все эти машины не собирались в Горьком. Автобусы делали в молдавских Бендерах, Воронеже и на заводе №38. ГАЗ-66: войны и эксперименты
Устойчивый к атомному оружию фургон на базе ГАЗ-66

ГАЗ-66: войны и эксперименты
Опытный седельный тягач ГАЗ-66П

ГАЗ-66: войны и эксперименты
Перевязочный пункт АП-2

На долгие годы юркий и проходимый ГАЗ-66 стал визитной карточкой медицинской службы армии Советского Союза. Самым массовым, конечно, стал санитарный автобус АС-66 с кузовом К-66, способный взять на борт до 18 раненых. Чуть позже к нему в пару пришла перевязочная машина АП-2, которую собирали на предприятии «Медоборудование» в Саранске. В комплект входили каркасные палатки, развернув которые, можно было одновременно перевязывать до 14 человек. В конце 80-х в армии появился целый медицинский комплекс ПКМПП-1, состоящий из четырех машин ГАЗ-66 с кунгами К-66. Две из них отвечали за перевозку раненых и медперсонала, остальные были нагружены скарбом и медицинской техникой.

Самыми экзотическими вариантами ГАЗ-66, конечно же, стали машины с понтонными парками, разборными мостами и системами залпового огня. ДПП-40 для ВДВ стал во многом абсурдным и очень дорогим воплощением идеи создания авиадесантируемого понтонного парка грузоподъемностью в 40 тонн. Во-первых, для придания необходимой легкость элементы понтонов пришлось делать или из цветных металлов, или с использованием надувных резиновых секций. А во-вторых, сам понтонный парк размещался на 32 машинах ГАЗ-66 (первоначально на облегченном варианте ГАЗ-66Б). Сколько для такой армады требовалось транспортных Ил-76? Также рассматривали применение машин серии ГАЗ-66 для перевозки среднего автодорожного разборного моста САРМ. Для этого простая платформа грузовика не годилась, поэтому придумали сделать из «Шишиги» седельный тягач с индексом П. Однако легкая машина слабо справлялась с такой нагрузкой и мост отдали семейству ЗИЛов.

ГАЗ-66: войны и эксперименты

Единственный и неповторимый БМ-21В на базе ГАЗ-66Б

В 1967 году в десантных войсках появилась 12-ствольная система залпового огня БМ-21В на базе упоминаемого ранее облегченного ГАЗ-66Б. Фактически это был сокращенный вариант 40-ствольной системы БМ-21, которую ставили на семейство «Урал». Огнедышащий малыш мог за 6 секунд выпустить на дальность в 20 км весь заряженный запас фугасных М-21ОФ и снова перезарядиться с помощью машины 9Ф37, которая также была на базе ГАЗ-66. И, конечно, вся эта артиллерия могла быть сброшена с парашютами.

Однако настоящей визитной карточкой ГАЗ-66 с «оружием в руках» стал гантрак с ЗУ-23-2 в кузове. Здесь военные отлично совместили скорость и маневренность «Шишиги» со смертоносностью шквала огня зенитной пушки. Ближний Восток, Африка, Северный Кавказ, Украина – ни один из конфликтов на этих территориях не обходился без гантраков на платформе ГАЗ-66.

Продолжение следует…

ГАЗ-34 Неизвестная трёхосная «Шишига»: mexanizm — LiveJournal

История этого автомобиля  началась в начале 60-х. Основной послужил уже имеющийся грузовик  ГАЗ-66, но в Нижнем Новгороде (город тогда назывался Горький), хотели  попробовать создать трёхосную машину, с характеристиками не хуже чем у  перспективного ЗИЛ - 131 и УРАЛ-375, который в то время только начали  выпускать. Директива от профильного министерства помогла заводчанам  начать работу над созданием своего вездехода.

Опытный ходовой образец  был создан уже в 1964 году. Основным предназначением машины была военная  сфера.  ГАЗ-34  мог применяться в качестве транспорта для перевозки  солдат, в кузов мог вместить до 27 человек, как тягач для легких орудий  или прицепов. Подходила машина и для геологов, нефтяников, и других  покорителей труднодоступных мест.

На машину устанавливался  бензиновый  двигатель  ГАЗ-41, V8 объемом 5.5 литра и мощностью 140  л.с., сцепление было усиленное от ЗИЛ-130, от ЗИЛа была и коробка  передач, пятиступенчатая с синхронизаторами всех передач кроме перовой.  Раздатка была 2-х ступенчатой.

ГАЗ-43 имел  грузоподъемность 3 тонны. Это было меньше, чем у ЗИЛ-131, но по ряду  других параметров имел ряд преимуществ – меньший вес, большая  экономичность, длинная грузовая платформа. Основные потенциальные  заказчики этой машины – военные, остались довольны результатами  испытаний и со своей стороны рекомендовали её к производству.

Но производство так и не  началось, возможно по причине несостыковок в профильных ведомствах. А  может быть и потому, что у только начавшего выпускать свой новый  полноприводный грузовик Завода имени Лихачева  нашлось покровительство в  высоких министерских кабинетах, а у ГАЗа не нашлось, кто теперь знает.  Итогом стал выпуск двух почти одинаковых грузовиков ЗИЛ-131 и УРАЛ-375, а  весьма удачная для своей ниши разработка горьковчан, ГАЗ-34 на конвейер  так и не попала, оставшись в количестве нескольких опытных образцов.

Кстати, насколько красивее «Шишига» смотрится с кабиной, покрашенной не в унылый тёмно-зеленый цвет.

ГАЗ-66: ОКР «Балетчик» и дизели

В поисках подходящего дизеля


Оснащение ГАЗ-66 дизельным двигателем позволило бы, во-первых, значительно улучшить экономичность грузовика, а во-вторых, обеспечило бы более высокие тяговые возможности. Надо сказать, что мысли о «поголовном» оснащении отечественных грузовиков дизелями пришли руководству одновременно с принятием на вооружение ГАЗ-66 в 60-х годах. Однако как раз в этом время в СССР запускали несколько крупных моторостроительных предприятий (ЗМЗ, к примеру), которые были рассчитаны преимущественно на выпуск бензиновых двигателей. Окупаемость таких заводов была не менее 10 лет, что, естественно, отодвигало сроки дизелизации легких и средних грузовиков. Второй проблемой было отсутствие современной производственной оснастки для массового запуска сборки дизельных моторов и их комплектующих, в частности, топливных насосов высокого давления. Андрей Липгарт, легендарный конструктор отечественной вездеходной техники, еще в 1967 году призвал к покупке лицензий на современные дизели за рубежом. Во многом это объяснялось не только неспособностью качественно собирать компактные дизельные моторы, но и даже разрабатывать их. Примечателен пример МосавтоЗИЛа, конструкторы которого на протяжении десятилетия пытались создать дизель на базе карбюраторного ЗИЛ-130.

Опытный ГАЗ-3301 в Рязани

В итоге пришли к выводу, что на базе бензинового мотора создать унифицированный с ним дизельный невозможно: все-таки и допуски должны быть гораздо меньше, и нагрузки на мотор в дизеле несравнимо выше. Дошло до того, что зиловцам приходилось для экспортных модификацией закупать дизельные моторы у Leyland и Perkins. На ГАЗе ситуация была лучше: в 1967 году на «Шишигу» уже устанавливали экспериментальный НАМИ-0118 мощностью 100 л. с. Но про опыт Запада в области моторостроения никто не забывал, пристальное внимание инженеров было привлечено к немецким дизелям Deutz с воздушным охлаждением. Было даже несколько командировок в Германию на предприятие Klockner-Humboldt-Deutz AG в Ульме с целью обмена опытом.

ГАЗ-66: ОКР «Балетчик» и дизели


Опытные ГАЗ-66 с дизелями воздушного охлаждения фирмы Klockner-Humboldt-Deutz AG

ГАЗ-66: ОКР «Балетчик» и дизели

Оцените: ГАЗ-66 с эмблемой «Магирус»

В частности, было решено на моторе НАМИ использовать так называемый рабочий процесс Пишингера (который был реализован на Deutz) с объемно-пленочным смесеобразованием. Его преимуществами были уверенный холодный пуск, низкое дымление и, что очень важно, возможность работать на смеси бензина с соляркой. Купить лицензию у немцев на дизель Deutz Fh513 по разным причинам тогда не удалось, и советским инженерам пришлось самостоятельно творчески переосмысливать немецкую конструкцию. С 1972 года было построено несколько экспериментальных моторов в различных вариациях. Одной из нерешаемых проблем оказалось качество изготовления топливной аппаратуры. В итоге для опытных моторов пришлось закупать форсунки Bosch – отечественные аналоги оказались негодными. Потом боролись с дымностью моторов, с которой удалось справиться, но в итоге подскочил расход топлива. НАМИ в экспериментах не ограничивался только машинами 66-й серии – в ходе работ в середине 70-х годов моторы ставили и на гражданские заднеприводные грузовики.

ГАЗ-66: ОКР «Балетчик» и дизели

ГАЗ-66: ОКР «Балетчик» и дизели


Рядные шестицилиндровые дизели Deutz под кабиной "Шишиги"

В 1974 году в Горьком решили провести цикл испытаний немецких Deutz на целой гамме грузовиков – ГАЗ-66, -53А и -52. Также в Советском Союзе испытывали более мощные дизели этой же немецкой марки на карбюраторных «Уралах». Итоги этих испытаний стали одним из аргументов в пользу покупки крупной партий знаменитых «Магирусов» для нужд строителей Байкало-Амурской магистрали. А так как процесс разработки собственного дизеля НАМИ-0118 откровенно буксовал, было принято решение купить все-таки лицензию на рядные моторы серии FL912 для машин ГАЗа и V-образные FL413 для «Уралов». Позже в Горьком немецкий мотор переименуют в ГАЗ-542.10, расточат цилиндр до 105 мм, увеличат мощность до 125 л.с. и даже в 1978 году запустят в экспериментальную серию.

Здесь и нам пора познакомиться с новинкой того времени – перспективным грузовичком ГАЗ-3301, призванным заменить морально устаревшую «Шишигу». Парадоксальность машины в том, что она не была прямым аналогом ГАЗ-66, так как на полтонны увеличилась грузоподъемность, а масса машины — на целую тонну. В итоге разрыв между легким грузовичком УАЗ-451/451 и ГАЗ-3301 только увеличивался, и ниша в армии оставалась незанятой.

В предыдущих статьях цикла упоминалось о перспективном грузовике ГАЗ-62, который условно можно считать одним из предшественников «Шишиги». Этот грузовичок предназначался изначально для ВДВ, мог брать на борт 1100 кг и даже был принят в серийное производство. По совокупности характеристик машина лишь немногим уступала немецкому однокласснику Unimog S404, но в определенный момент она вдруг не понравилась военному руководству СССР. Как это произошло? Дело в том, что с 1960 до 1964 гг. главнокомандующим сухопутных войск был прославленный маршал Василий Иванович Чуйков, которому ГАЗ-62 на одном из показов решительно не приглянулся. Когда Чуйков спросил о возможности замены этой «недотыкомки», ему рассказали о готовящейся к производству двухтонке ГАЗ-66. На что последовало:

«Может ли автомобиль грузоподъемностью 2 тонны перевозить 1,1 тонны груза?» «Может», — ответили инженеры. — «Вот и поторопитесь с освоением ГАЗ-66!» — отрезал маршал. — «А эту «недотыкомку» срочно снять с конвейера!»

Машину, естественно, тут же убрали с завода, а вместе с ней и перспективную моноприводную «полуторку» ГАЗ-56, которая базировалась на агрегатах «недотыкомки».

И вот новый ГАЗ-3301 еще больше увеличивал разрыв в стройном ряду колесной военной техники Советской Армии. Этого требовало Министерство обороны: габариты и масса буксируемых орудий постепенно увеличивались (в среднем до 3 тонн), и «Шишиги» уже не везде хватало.

ГАЗ-3301 и проект «Балетчик»


Бескапотник ГАЗ-3301 грузоподъемностью 2,5 тонны прошел приемочные испытания в 1983-1987 годах и отличался от предшественника ГАЗ-66 увеличенным до 335 мм дорожным просветом и немного удлиненной грузовой платформой с ровным полом. Кроме этого, важным отличием был упоминаемый 125-сильный дизель, способный переваривать не только чистую солярку, но и различные смеси. Можно было заливать смесь бензина А-76 и дизельного топлива в соотношении 70% к 30%, а более высокооктановый бензин Аи-93 разбавлялся соляркой один к одному. В среднем машина расходовала всего 16 литров топлива на 100 км, что было поистине революционным прорывом для «Шишиги» — это обеспечивало запас хода в неимоверные 1300 км. Одновременно с базовой моделью в серии пошел и северный вариант с утепленной кабиной.

ГАЗ-3301

ГАЗ-66: ОКР «Балетчик» и дизели

Ранний прототип ГАЗ-3301 с кузовом от классической "Шишиги"

Сама кабина была во многом упрощенным вариантом конструкции ГАЗ-66 со всеми врожденными недостатками: теснотой, неудобным расположением рычага КПП и необходимостью откидывания кабины для обслуживания мотора и трансмиссии. Кроме этого, очевидно, никто не учел печального опыта афганского конфликта, когда бескапотные ГАЗ-66 плохо себя проявили в минной войне. На машину даже успели разработать типовой герметизированный кузов К-3301 из армированного полистирольного пенопласта, а также его низкопрофильный вариант. Но принятый на вооружение ГАЗ-3301 не пошел в войска в 1987 году, не случилось этого и в 88-м, и в 89-м. Не готово было моторное производство, а в 1990 году от преемника «Шишиги» отказалось Министерство обороны по банальной причине недостаточного финансирования. Хотя до сих пор есть версия, что все-таки здравые умы в руководстве армии поняли бесперспективность дальнейшего развития «Шишиги». А 18 августа 1992 года конвейер Горьковского автомобильного завода впервые за 60 лет остановился…

Примечательно, что с 1985 года на ГАЗе выпускали уже третье поколение ГАЗ-66-11, которое и стало последним для легендарной «Шишиги». На машину устанавливали модернизированный ЗМЗ-66-06 мощностью 120 л. с., а также новую лебедку и экранированное оборудование. Кроме этого, были карбюраторные ЗМЗ-513.10 на 125 л. с. – так получался вариант ГАЗ-66-12 с новыми шинами и грузоподъемностью до 2,3 тонны. В варианте ГАЗ-66-16 грузоподъемность увеличили до 3,5 тонны за счет задних двухскатных колес. Последнюю модель в 1990 году даже испытали в 21 НИИИ, но дальше изготовления опытной машины дело не пошло.

С развалом Советского Союза заказы на военный полноприводный грузовик упали до минимума, заводу пришлось выдумывать различные гражданские версии. Однако, как мы знаем, спасти Горьковский автозавод призваны были далеко не мирные «Шишиги», а подоспевшие очень вовремя полуторки «Газель», ставшие настоящим символом возрождения отечественного автопрома.

ГАЗ-66: ОКР «Балетчик» и дизели

Дизельный ГАЗ-66-41. На этой машине монтировался безнаддувный дизель ГАЗ-544.10 мощностью всего 85 л. с. Обратите внимание на новый кузов с ровным полом. Он достался в наследство от ГАЗ-3301

Последней попыткой реанимировать морально и технически устаревший ГАЗ-66 стал проект под шифром «Балетчик», в ходе которого Министерство обороны в 1991 году финансировало установку на машину упоминаемого дизеля воздушного охлаждения. Только вот количество цилиндров в нем уменьшили с шести до четырех – все-таки «Шишига» была на целую тонну легче перспективного и мертворожденного ГАЗ-3301. Новый мотор в безнаддувном исполнении получил имя ГАЗ-544.10 и развивал очень скромные 85 л. с. Но «Шишига» с такой силовой установкой превращалась в тихоходный трактор, поэтому разработали еще и вариант с турбиной мощностью в 130 л. с. Именно его и поставили на опытный образец грузовика с именем ГАЗ-66-11Д или ГАЗ-66-16Д (в разных источниках пишут по-разному). «Шишига» из проекта «Балетчик» могла похвастаться сиденьями от «Волги» ГАЗ-24-10, рулевой колонкой от ГАЗ-3307, что все вместе несколько улучшило ужасную эргономику рабочего места водителя. Позже было собрано несколько машин с моторами различной степени форсировки, которые прошли предварительные испытания на базе 21 НИИИ. К марту 1992 года требования к машине в большей части были выполнены и предсерийный грузовик получил окончательное имя ГАЗ-66-40. Спустя два года было построены первые три машины уже с пятиступенчатыми КПП и усиленными раздаточными коробками. Но на испытания все шло плохо – ненадежными оказались и новые дизельные моторы, и новые коробки.

На устранение замечаний ушло немало времени, и только в феврале 1995 года приступили к госиспытаниям, но скверные моторы ГАЗ-5441.10 снова все испортили – из-под головок цилиндров прорывались газы, нещадно текло масло и разрушались клапаны. Также регулярно выбивало передачи, чрезмерно изнашивались шины, а кабина грузовика оказалась дырявой — в дождь вода свободно просачивалась внутрь. Здесь в полной мере сказался крайне низкий уровень сборки техники на Горьковском автозаводе в 90-е годы, а также бракованные комплектующие от смежников. В итоге ГАЗ-66-40 требовал устранения целого ряда выявленных недостатков – так и было записано в выводах государственной комиссии. Но в 1997 году завод дизельных моторов в Горьком закрыли, опытно-конструкторское направление "Балетчик" без двигателя оказалось бессмысленным и спустя два года карбюраторный ГАЗ-66, прозванный в народе и армии «Шишигой», был снят с производства окончательно.

За сорок с небольшим лет в Нижнем Новгороде построили 965.941 экземпляр машин серии ГАЗ-66. Но концепция машины жива и по сей день, она в постоянном развитии. Однако эта уже другая история.

Секреты советских КБ: неизвестные вездеходы ГАЗ, не пошедшие в серию

Вскоре после войны в тиши секретных специальных конструкторских бюро (СКБ) началась активная работа по новым видам будущей автотехники для Советской армии. Результатом их деятельности стал огромный парк уникальных строго засекреченных вездеходных машин и целых семейств экспериментальных армейских грузовиков и тягачей, созданных на базе обычных серийных машин классической конструкции. Самыми активными разработчиками и изготовителями образцов новой техники стали Горьковский, Уральский и Кременчугский автозаводы. Все испытания секретных автомобилей проводил 21-й научный институт Министерства обороны СССР (21 НИИИ) из подмосковного города Бронницы. Kolesa.ru начинают серию публикаций, посвященную этим уникальным машинам, и начнем мы с ГАЗ.

На Горьковском автозаводе в 1950 – 1960-е годы все работы по новой армейской технике проводило секретное ОКБ спецмашин, где вся серийная продукция проходила строгую проверку на возможность ее использования в качестве базы будущих военных вездеходов.

Первой подвижной базой новой техники послужил простой армейский автомобиль ГАЗ-69, на основе которого была разработана серия опытных колесных и гусеничных машин с принципиально новыми видами съемных движителей, часто не имевших иностранных аналогов. Наиболее простым был ГАЗ-69, поставленный на четыре колеса с широкопрофильными арочными шинами. Его вариант имел только задние арочные движители и передние лыжи.


Опытный вездеход ГАЗ-69 на арочных шинах (из архива И. Падерина)


ГАЗ-69 с задними арочными колесами и передними лыжами (из архива И. Падерина)


Самым же оригинальным стал вездеход с так называемыми фрезерными движителями — металлическими колесами с острыми лопатками, которые прорезали в снегу или ледяном насте узкие глубокие траншеи, достигая замерзшего грунта. В упрощенной версии две фрезы навешивали с обеих сторон кузова. На ГАЗ-69 монтировали также укороченные гусеничные движители с треугольным обводом резинометаллических лент.



Снегоход с фрезерными движителями и опорными лыжами (из архива С. Вечкова)


Вездеход ГАЗ-69 с боковыми ведущими фрезами (из архива И. Падерина)


Автомобиль ГАЗ-69 на четырех ведущих гусеницах (из архива С. Вечкова)


В НАМИ в рамках секретных работ по высокоэластичным движителям на доработанном ГАЗ-69 базировались экспериментальные полугусеничные вездеходы с пневматическими гусеницами двух типов. Они привлекали военных высокой проходимостью по песчаной и заболоченной местности, плавностью и бесшумностью хода. Наиболее совершенным считался последний образец С-3МУ с эластичными бесшарнирными гусеницами и раздельными пневматическими траками. Все эти машины так и не вышли из опытной стадии и не оправдали надежд своих создателей.



Вездеход С-3МУ с пневматическими гусеницами (из архива А. Карасева)


Второй по хронологии экспериментальной базой являлись многоцелевые полноприводные машины ГАЗ-62 первой серии, на агрегатах которых был создан первый и единственный советский легкий четырехосный армейский автомобиль, причем сразу в сухопутном и плавающем исполнениях.

ГАЗ-62Б/ГАЗ-62П (1956 – 1957 гг.)

Основные фотографии из архива И. Падерина

В 1955 году, в процессе поисковых работ по будущему четырехосному бронетранспортеру БТР-60П, инженер В. Н. Кузовкин под руководством ведущего конструктора А. М. Бутусова разработал проект полноприводного вездехода-болотохода ГАЗ-62Б грузоподъемностью 1,2 т с независимой подвеской и всеми односкатными ведущими колесами.

Весной следующего года он был построен в виде работоспособного макетного образца для опробования принципиально новой нетрадиционной системы привода. Машина получила 90-сильный двигатель от легкового автомобиля ГАЗ-12, раздаточ­ную коробку, герметизированную тормозную систему, переднюю облицовку и оперение от опытного капотного вездехода ГАЗ-62, а также новый удлиненный цельнометаллический кузов с задним откидным бортом, продольными скамьями и общим тентом со смотровыми окнами.



Опытный 90-сильный полноприводный автомобиль ГАЗ-62Б. 1956 год


Вездеход ГАЗ-62Б с четырьмя передними управляемыми колесами


На автомобиле использовалась оригинальная поисковая трансмиссия конструкции инженера Бориса Акимовича Дехтяра с раздаточной коробкой центрального расположения и проходными коническими главными передачами обоих средних мостов с кулачковыми дифференциалами повышенного трения, от которых крутящий момент перераспределялся на крайние оси. Все шины низкого давления снабжались системой регулирования давления воздуха. При полной массе более 4 т на шоссе вездеход развивал максимальную скорость 80 км/ч. Проведенные в августе 1956-го военные оценочные испытания завершились для него полным провалом.



Летние испытания многоцелевой машины ГАЗ-62Б на бездорожье


Зимние испытания 1,2-тонного грузопассажирского вездехода ГАЗ-62Б


В том же году на агрегатах ГАЗ-62Б горьковский судостроительный завод № 112 «Красное Сормово» разработал и собрал две пробные макетные амфибии ГАЗ-62П с отводом мощности на водомет и открытыми водоизмещающими алюминиевыми корпусами без дверей, изготовленными на авиационном предприятии № 21.

Сначала обе машины проходили цикл заводских испытаний, а в ноябре-декабре 1957 года одна из них была представлена на испытательном полигоне НИИАП в Бронницах, где проводились ее сравнительные испытания с более крупными прототипами Московского автозавода. Плавающий ГАЗ-62П оказался маломощной и переутяжеленной машиной с недостаточной проходимостью и маневренностью. Он не получил рекомендации к серийному производству, а его уникальная, но слишком сложная трансмиссия больше не применялась.



Опытная амфибия ГАЗ-62П с цельнометаллическим корпусом. 1957 год


Полигонные испытания вездехода ГАЗ-62П (кадр из киносъемок НИИАП)


Круговорот поиска новых эффективных вездеходных движителей не обошел стороной и известный армейский двухтонный грузовик ГАЗ-66. Экспериментальные секретные работы ОКБ ГАЗ начала 1960-х годов проводились в основном на базе его различных исполнений и сводились к установке их на разные виды ведущих систем.

К ним относились традиционные полугусеничные версии и машины с компактными съемными гусеничными движителями, которые надевали на автомобиль вместо задних или всех четырех ведущих колес. Такие вездеходы создавались прежде всего для передвижения по снежной целине и потому получили общую неофициальную маркировку ГАЗ-66С — «снегоход».

Наиболее совершенными тогда считались опытные образцы полностью гусеничных машин с индивидуальными движителями конструкции С. С. Неждановского с треугольным обводом четырех облегченных гусениц. Первый вариант на шасси ГАЗ-66Б с открытой кабиной снабжался тросовыми бестраковыми гусеницами с верхними ведущими звездочками и двумя натяжными барабанами.



ГАЗ-66Б с облегченными гусеничными движителями (из архива С. Вечкова)


Позднее на серийном грузовике ГАЗ-66 с цельнометаллической кабиной был испытан усиленный резинометаллический движитель с периферийной рамой и двумя крупными опорными колесами. На деле столь сложные и громоздкие конструкции не привели к существенному повышению проходимости автомобиля, и работы по ним в конце концов были закрыты.



Машина ГАЗ-66С с усиленными гусеничными движителями (из архива С. Вечкова)


Четырехгусеничный снегоход на шасси ГАЗ-66 (из архива И. Падерина)


Одним из немногих специальных армейских автомобилей, на котором долго лежал гриф «совершенно секретно», стало существенно доработанное и усиленное шасси ГАЗ-66-32, произведенное на Горьковском автозаводе в 1972 году. В отличие от всех прочих версий 66-го семейства на нем смонтировали 140-сильный карбюраторный двигатель V8 от боевой машины БРДМ-2. Для него бронницкий 21 НИИИ спроектировал, а опытный завод № 38 собрал особый герметизированный кузов-фургон КПП-66 повышенной стойкости к воздействию ударной волны оружия массового поражения, который предохранял экипаж от радиоактивного, химического и бактериологического заражения. Он имел две передние боковые двери и заднюю двухстворчатую с откидным трапом, его стенки были выполнены из многослойных синтетических панелей с металлическими усилителями и свинцовыми листами.



Автомобиль КПП-66 на шасси ГАЗ-66-32. 1973 год (из архива И. Падерина)


Штабной фургон КПП-66 на военном полигоне (из архива 21 НИИЦ)


В таком фургоне планировалось размещение полевых штабов высшего звена и санитарно-эвакуационного оборудования. Испытания автомобиля начались в октябре 1973-го и продолжались весь следующий год, но в производство столь оригинальная и нестандартная машина не поступила.

Вторым направлением опытно-конструкторской деятельности ГАЗа стало создание образцов полноприводных армейских грузовиков ГАЗ-34 и ГАЗ-44, а также дорожной машины ГАЗ-33 двойного назначения.

ГАЗ-34 (1964 – 1968 гг.)

Фотографии из архива 21 НИИЦ

С постановкой на серийное производство двухосных грузовиков ГАЗ-66 заводские конструкторы незаметно для посторонних глаз приступили к созданию трехосного варианта ГАЗ-34. Его разрабатывали в соответствии с техническим заданием Государственного комитета автотракторного и сельскохозяйственного машиностроения, хотя это был типичный военный грузовик-тягач — облегченная бескапотная альтернатива капотному автомобилю ЗИЛ-131. Ведущим конструктором машины являлся Василий Кузовкин.

В армии ГАЗ-34 планировалось использовать как средний бортовой грузовик для доставки грузов и военнослужащих, монтажа военного оснащения и буксировки легких орудий. Макетный образец собрали в 1964 году, за ним последовали две машины с кабинами от ГАЗ-66 в предсерийном исполнении. В 1967-м появились еще три пробных грузовика с серийными кабинами.



Опытный трехтонный грузовик ГАЗ-34 первой серии 1964 – 1965 гг.


Внешне трехтонный ГАЗ-34 с бензиновым мотором в 115 л. с. напоминал удлиненный ГАЗ-66, к которому добавили третий мост. По ряду агрегатов и узлов его унифицировали с серийным ГАЗ-66А, но с первых же образцов оборудовали системой регулирования давления в шинах. Одними из немногих собственных узлов были удлиненные рама и грузовая платформа со скамьями для 27 солдат и тентом. Ряд узлов был заимствован у тягачей ЗИЛ.



Испытания грузовика ГАЗ-34 второй серии на весеннем бездорожье


ГАЗ-34 с металлическим кузовом для транспортировки военнослужащих


Все машины в течение пяти лет испытывали в разных регионах от Москвы до Ашхабада и Ухты, на полигонах и на местности. Они буксировали прицепы, минометы, 122-мм гаубицу М-30 и даже самолет Ан-25. По результатам испытаний ГАЗ-34 был рекомендован к принятию на вооружение, но с организацией серийного выпуска более мощного и надежного грузовика ЗИЛ-131 интерес военных к этой машине растаял.



Испытания автомобиля ГАЗ-34 второй серии в Туркмении (кинокадр)


Буксировка прицепного минного раскладчика ПМР-3


ГАЗ-34 с прицепным компрессором ЗИФ-55


Тягач ГАЗ-34 с прицепной гаубицей М-30 калибра 122 мм (кинокадр)


ГАЗ-44 (1972 – 1973 гг.)

Основные фотографии из архива И. Падерина

В начале 1970-х годов завод предпринял попытку выпуска тяжелых армейских грузовиков, взявшись за разработку семейства унифицированных плавающих двух-, трех- и четырехосных армейских машин грузоподъемностью от двух до пяти тонн. ГАЗ-44 проектировали в заводском КБ грузовых машин под руководством Александра Бутусова на основе технического задания 21 НИИИ, разработанного в рамках опытно-конструкторской темы «Универсал-1». Она предполагала создание универсальной гаммы армейской полноприводной техники при максимальной унификации с гражданскими машинами и колесной бронетехникой, способной одинаково легко перемещаться по суше и вплавь форсировать неширокие акватории.



Грузовик ГАЗ-44 семейства «Универсал-1» с 140-сильным дизелем. 1972 год


Второй вариант ГАЗ-44 с 210-сильным двигателем (из архива 21 НИИЦ)


Плавающий пятитонный военный автомобиль на ходовой части от БТР-70


Единственным построенным вариантом стал четырехосный пятитонный грузовик ГАЗ-44, собранный в 1972 году в двух экземплярах на ходовой части бронетранспортера БТР-70 (ГАЗ-4905). На первом образце стоял 140-сильный бензиновый двигатель ГАЗ-41 V8 от БРДМ-2, на втором — опытный 210-сильный дизель ЯМЗ-740, созданный для грузовиков Камского автозавода. Они помещались продольно в моторном отсеке за вынесенной вперед кабиной. Машины снабжались герметизированным рамно-несущим корпусным основанием, двумя водометами и металлической платформой с задним откидным бортом.



Погрузка армейского грузовика ГАЗ-66 на плавающий автомобиль ГАЗ-44


Транспортировка автомобиля ГАЗ-66 в бортовом кузове амфибии ГАЗ-44


Выход на берег амфибии ГАЗ-44 с герметичным несущим основанием


Прототипы ГАЗ-44 успешно прошли заводские и военные испытания, но конкурировать со сходной спецтехникой Брянского и Минского автозаводов не смогли. Неудачи с подобными уральскими амфибиями заставили отказаться от дальнейших работ по этой теме. И в нашей следующей публикации мы как раз изучим вездеходы «Урал», неизвестные широкой публике. Оставайтесь с нами!


Читайте также:


ГАЗ-66 образца 1940 года — Русская техника

ГАЗ-66 образца 1940 года – колесно-гусенничный трехосный грузовик

ГАЗ-66 образца 1940 года ни испытаниях фотоГАЗ-66 образца 1940 года ни испытаниях

В 1940 году конструктором Владимиром Васильевичем Даниловым, который ранее сконструировал четырехосный грузовик на базе ГАЗ-07, был разработан на базе ГАЗ-ААА новый колесно-гусеничный грузовик с конструкцией движителя по типу ГАЗ-65, который получил индекс ГАЗ-66.

В передней части штампованной лонжеронной рамы лестничного типа был закреплен бензиновый, рядный, четырехцилиндровый, нижнеклапанный двигатель объемом 3,28 литра и мощностью 50 л.с. при 2800 об/мин в паре с 4-ступенчатой коробкой передач, которая имела три передачи вперед и одну назад. Для охлаждения перед двигателем был закреплен водяной радиатор. Топливо в карбюратор поступало самотеком из бака, расположенного за торпедо над коленями пассажира. Запускался грузовик при помощи электростартера, а его электрооборудование имело напряжение 6 Вольт.

ГАЗ-66 образца 1940 года преодолевает песчаный бугор фотоГАЗ-66 образца 1940 года преодолевает песчаный бугор

Передняя ось грузового автомобиля ГАЗ-66 образца 1940 года подвешивалась к раме на одной поперечной полуэллиптической рессоре и рычажных гидравлических амортизаторах одностороннего действия, а задние мосты крепились на балансирной подвеске с полуэллиптическими рессорами. Задние ведущие мосты имели червячную передачу и были соединен с КПП при помощи карданного вала, который был заключен в трубу и жестко крепился к картеру главной передачи. К передней оси автомобиля крепились дисковые колеса с резиновыми шинами размером 6,50-20, а к задним мостам крепились двухскатные дисковые колеса с резиновыми шинами размером 6,50-20. Механический рабочий тормоз действовал через тросовый привод на все колеса, а ленточный ручной тормоз блокировал только задние колеса.

Конструкция гусеничного движителя состояла из каретки-ленивца, в качестве которой был использован дополнительный ведущий мост. Вместо цепного привода ведущей звездочки в заднем свесе рамы жестко был закреплен еще один ведущий мост, на фланцы которого вместо колес были надеты звездочки. Привод к этому мосту осуществлялся при помощи кардана от третьего колесного моста.

ГАЗ-66 образца 1940 года и ГАЗ-60П на снежной целине фотоГАЗ-66 образца 1940 года и ГАЗ-60П на снежной целине

Двухместная металлическая кабина ГАЗ-66 образца 1940 года была установлена в передней части рамы. Доступ к мотору обеспечивали откидывающиеся боковины с каждой стороны. В крыше кабины была сделана деревянная вставка, обтянутая брезентом, так как на тот период советская промышленность не имела возможности изготовления цельнометаллического листа такого размера. К кабине на передних петлях подвешивались двери. Грузовик получил цельное лобовое стекло, которое для проветривания кабины могло поворачиваться в раме и фиксироваться барашками. Над лобовым стеклом для защиты от солнца был закреплен козырек. Для движения в непогоду перед водителем на верхней рамке лобового стекла был закреплен единственный стеклоочиститель, который имел вакуумный привод и при помощи шланга был соединен с входным коллектором карбюратора. Для защиты кузова от мелких повреждений служил передний бампер из двух упругих стальных полос. К левой стойке кабины крепилось зеркало заднего вида. Для облегчения посадки в кабину служили подножки, которые соединялась с передними крыльями.

ГАЗ-66 образца 1940 года на снежной целине фотоГАЗ-66 образца 1940 года на снежной целине

В темное время суток дорогу освещали две электрический фары, которые были закреплены на поперечине между передними крыльями, к которой также крепился звуковой сигнал. Под грузовой платформой к раме крепился единственный задний габаритный фонарь со стоп-сигналом.

ГАЗ-66 образца 1940 года на снежной целине фотошасси ГАЗ-66 образца 1940 года на снежной целине

Внутри кабины ГАЗ-66 образца 1940 года на торпедо был расположен приборный щиток со следующим набором датчиков: слева – замок зажигания, вверху в центре – оптический указатель уровня топлива, справа – амперметр и внизу – спидометр, в котором нанесенные на барабан цифры сменяли друг друга в неподвижном оконце прибора, информируя водителя о скорости. Подсветка приборов осуществлялась при помощи лампочки, которая была расположена в верхней части панели. Четырехспицевый руль по центру был оборудован переключателем света и кнопкой звукового сигнала. За ступицей руля были расположены два рычажка: левый служил для ручной корректировки опережения зажигания, а правый – для фиксации положения дроссельной заслонки карбюратора. Стартер приводился в действие гашеткой, расположенной над педалью газа, а чуть ниже и правее самой педали газа была вмонтирована опора для правой ноги водителя.

ГАЗ-66 образца 1940 года на снежной целине фотошасси ГАЗ-66 образца 1940 года на снежной целине

За кабиной к раме на деревянных лагах крепилась грузовая платформа с откидными бортами. Откидные боковые борта состояли из четырех досок, которые при помощи болтов были скреплены четырьмя металлическими поперечинами и подвешивались к платформе на четырех петлях. Задний борт состоял из четырех досок, которые при помощи болтов были скреплены тремя металлическими поперечинами и подвешивались к платформе на трех петлях. В закрытом положении борта фиксировались специальными замками. Под бортовой платформой за задним мостом крепилось запасное колесо, и к последней поперечине рамы крепился буксирный прибор для прицепов и артиллерийских орудий.

Габаритные размеры и масса грузового автомобиля ГАЗ-66 образца 1940 года составляли:

  • длина – 5335 мм;
  • ширина – 2030 мм;
  • высота – 1935 мм;
  • колесная база – н/д;
  • снаряженная масса – н/д;
  • грузоподъемность – 1500 кг.

Новый колесно-гусеничный грузовик ГАЗ-66 образца 1940 года оказался намного работоспособнее ГАЗ-65, так как трехосное шасси имело большую прочность. Однако для уверенного преодоления бездорожья грузовику не хватало мощности штатного мотора. К тому же по проходимости и надежности новый вездеход уступал ГАЗ-60, а по себестоимости производства практически соответствовал ему. По эти причинам ГАЗ-66 образца 1940 года был изготовлен в единственном опытном экземпляре и дальнейшего развития не получил.

ГАЗ-66 образца 1940 года фотоГАЗ-66 образца 1940 года

Трехосный испытательный прибор с контролируемым деформацией 30 кН (бессточное регулирование скорости)

Трехосный испытательный аппарат с контролируемым деформацией 30 кН (регулирование скорости Steless)

Описание продукта

Применение:

Стендовый трехосный испытательный прибор TSZ-3B используется для определения прочностных и деформационных характеристик образца грунта под статическим осевым нагрузить. Он может выполнять испытание на сдвиг неконсолидированного-недренированного (UU), консолидированное-недренированное испытание (CU) и испытание на сдвиг консолидированного-дренированного (CD).При высоком ограничивающем давлении не требуется воздушный компрессор и баллон с азотом. Он может соответствовать требованиям испытаний для проектов гражданского строительства, таких как строительство больших зданий, плотин и т. Д.

Технические характеристики:

Образец Φ39,1 мм x 80 мм, Φ61,8 мм x 125 мм
Вместимость 30KN
Скорость деформации 0,0001-4,8 мм / мин
Ход стола 0-90 мм
Ограничивающее давление (σ3) 0-2 МПа Цифровое управление и дисплей
Противодавление (σb) 0-0.8 МПа Цифровое управление и дисплей
Поровое давление (u) 0-2 МПа
Объемная деформация 0-50 мл, минимальное деление: 0,1 мл
Электропитание 220 В ± 10% 50 Гц
Размеры Основной блок: 500 x 430 x 1200 мм (Д x Ш x В)
Контроллер: 500 x 500 x 925 мм (Д x Ш x В)
Вес: 175 кг

Принадлежности:

30KN Strain controlled triaxial test apparatus(Steless speed regulation) 30KN Strain controlled triaxial test apparatus(Steless speed regulation) 30KN Strain controlled triaxial test apparatus(Steless speed regulation) 30KN Strain controlled triaxial test apparatus(Steless speed regulation)

30KN Устройство для трехосных испытаний с контролем деформации (регулировка скорости Steless), трехосное устройство, трехосный тестер, трехосное устройство, трехосное оборудование, трехосное устройство, трехосное устройство

Упаковка и доставка

1.Внешний пакет: деревянный ящик

2. Внутренний пакет: прочная пленка и пена

Наши услуги

Наши преимущества

Вы можете получить наш своевременный ответ по электронной почте, факсу или телефону.
При желании всегда можно получить хорошие новости о своевременной отгрузке.
Вы можете воспользоваться нашими обширными и всесторонними послепродажными услугами.
Наша цель
Мы надеемся стать одним из крупнейших поставщиков в этой области благодаря нашим усилиям.
Мы хотим быть лучшими друзьями и сотрудниками наших клиентов, продвигая наш бизнес в большем количестве стран и регионов и расширяя ассортимент нашей продукции.
Сердечно приветствуем Ваш визит, Пишите и звоните !!!

Тел .: 86-21-54792677

Веб-сайт: www.testapparatus.com

,

Аппарат для динамических трехосных испытаний 50 кН

Аппарат для динамических трехосных испытаний 50 кН

Описание продукта

I. Использование

Используется для динамических трехосных испытаний.

II. Технические характеристики

Частота нагружения

23 10 Гц 90 003

Номер

Наименование

Технические показатели

1

Диапазон статической нагрузки

10022 50KN

2

Статическое перемещение

100 мм

3

Ограничивающее давление

0-2 МПа

4

2

Противодавление

0-1 МПа

5

Вертикальное смещение

15 мм, 25 мм

6

7

Мин. Источник газа

0.8 МПа

8

Частота сервоклапана

Смеситель 70 Гц

50KN Аппарат для динамических трехосных испытаний

Наша фабрика выбирает высококачественные материалы, включая сталь, нержавеющую сталь, печатную плату, двигатель и т. Д. Благодаря строгому и эффективному производству и контролю, продукция отличается высоким качеством и возможной низкой стоимостью.

2. Отгрузка:

Мы используем фанеру толщиной 9 мм и 15 мм в качестве упаковки, тяжелая машина будет упакована в высокопрочную упаковку, чтобы не повредить ее во время транспортировки. Мы отправляем товары из компании в кратчайшие сроки и бронируем быструю доставку, чтобы клиент мог быстро получить товар.

3. После продажи:

После отгрузки мы доставим товаросопроводительные документы клиенту правильно и быстро. Поставляем годовую гарантию на все машины, через год мы по-прежнему будем поставлять быстрое и эффективное послепродажное решение.

Сотрудничество

1. Срок изготовления: для обычных продуктов: 7 дней; для специального заказа: 15 дней.

2. Условия оплаты: T / T, L / C или другие платежи могут быть согласованы до отгрузки.

3. Отгрузка: морские перевозки, воздушные перевозки, быстрая доставка курьером в соответствии с рекомендациями клиента.

4. Осмотр и калибровка: строго перед отгрузкой.

5. Установка: большая часть оборудования должна быть отремонтирована задолго до отгрузки, мы проведем установку для другого оборудования шаг за шагом.

6. Обучение: обычно проводится на нашем заводе, по особым требованиям, технический специалист может выехать на место заказчика для обучения.

7. Гарантия на машину: обычно один год.

Свяжитесь с нами

,

В Малайзии Горячие продажи Трехосные полуприцепы для сжиженного нефтяного газа Полуприцеп-цистерна для сжиженного газа

в Малайзии горячие продажи сжиженного нефтяного газа трехосные полуприцепы сжиженного нефтяного газа полуприцеп-цистерна с газовым топливом

мы являемся профессиональным производителем различных цистерн и прицепов для сжиженного нефтяного газа.

у нас самый большой прицеп для сжиженного нефтяного газа в мире, его допустимый объем составляет 59520 литров, полуприцепы с опаном на продажу в европе

наши продукты варьируются от 10 до 140 м3, все наши продукты прошли международную систему качества ISO9001-2000 и аутентификацию 3C ,
Транспортный прицеп для сжиженного газа, пропана, сжиженного газа с осями
ccc, iso, CLW известный бренд
материал: углеродистая сталь Q235

прицеп-цистерна для сжиженного газа

полуприцеп-цистерна для сжиженного газа, полуприцеп-цистерна для сжиженного газа б / у 3-х осные прицепы

прицеп для перевозки сжиженного газа, пропан, пропан и газ для сжиженного нефтяного газа, жидкий аммиак, прицепы для перевозки безводного аммиака

Полуприцепы с пропаном на 59520 литров для продажи в европе, прицеп для газа сжиженный газ

Мы профессиональный производитель, у нас есть наша собственная мастерская и технический персонал, мы можем производить все виды размеров прицепов-цистерн для сжиженного газа

Предметы Данные Предметы Данные
Грузовик Вес куба 15000 кг Резервуар Расчетное давление 1.827 МПа
Полная масса автомобиля (GVW) 40000 кг Расчетная температура 50
Объем воды 59520 литров Заполняющая среда LPG (изобутан)
Давление испытания на герметичность 1,827 МПа Материал резервуара 16MnR
Внешние размеры 13000 * 2500 * 3990 Допуск на коррозию 1.0 мм
Метод термообработки PWHT
(длина × ширина × высота) Гидравлическое испытание 2,74 МПа
давление
Полная нагрузка нагрузка на ССУ 16000Kg Внешние размеры (внутренний диаметр х толщина × длина) DN2498 * 8 * 12837

СУГ танкер прицепа краткое введение

  • Ли Ченг производства сжиженного газа резервуары для хранения в серии, может быть использован для хранения различного характера сжиженного нефтяного газа (пропан), пропилен, аммиак, диметиловый эфир, метанол, бутадиен, бутан, окись этилена, метиламин и т.д.в низких сжиженных газах давления при комнатной температуре; Объем от 10 кубических метров --- 100 куб необязательных.
  • Chengli компоненты давления продукта материалы, размер и качество сварки, качество работы, качество монтажа, предохранительные клапаны и запорные клапаны, устройства и аксессуары в рамках строгой квалификации, проверки, испытания материалов резервуара на физических и химических испытаниях, таких как: механические свойства и химический состав.
  • сварные соединения резервуара, сварочная линия, головка резервуара, давление геометрического расположения каждого компонента с помощью строгих рентгеновских неразрушающих испытаний и контроля магнитных частиц.
  • печать на продукт, давление, и те, кто может повлиять на работу проверки безопасности продукта различные технические показатели.
  • A, B Класс 100% контроль лучевой сварки, квалификация II уровня
  • C, сварные швы класса D 100% контроль магнитных частиц, квалификация I уровня

Прицеп

сжиженного газа Справочная фотография

Информация о компании

Сертификаты

Клиенты, посещающие

Наши услуги


Упаковка и доставка

FAQ


09
Связаться с нами Пожалуйста, свяжитесь с нами для получения дополнительных заводских цен, стоимости доставки и скидок!

Софи (мобильный / WhatsApp / Wechat: 0086-13872883595)

,

Модель 4630 Mems Трехосный акселерометр постоянного тока Исключительные тепловые характеристики Сверхстабильный 3-осевой

ТРЕХОСНЫЙ АКСЕЛЕРОМЕТР 4630

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Трехосный акселерометр постоянного тока с МЭМС

Сверхстабильный, отклик от постоянного тока до 2000 Гц

Исключительная тепловая точность

Общая погрешность

<2,0%

Корпус из анодированного алюминия

Модель 4630 представляет собой сверхстабильный трехосный акселерометр постоянного тока с МЭМС с исключительными характеристиками во всем диапазоне рабочих температур от -55 ° C до + 125 ° C.

Акселерометры доступны в диапазоне от ± 2 до ± 200g с широкой полосой пропускания от постоянного тока до 2000 Гц. Акселерометры модели 4630 включают в себя чувствительный элемент MEMS с переменной емкостью с газовым демпфированием и встроенными ограничителями выхода за пределы диапазона для защиты от ударов при высоких перегрузках.

Акселерометры рассчитаны на напряжение возбуждения от 4 до 30 В постоянного тока и включают опцию самотестирования. Для одноосной версии TE Connectivity также предлагает акселерометры модели 4602, 4604 и 4610.

ХАРАКТЕРИСТИКИ:

от ± 2g до ± 200g Динамический диапазон

Три независимых контура

Самотестирование включено

Усиленный выход, условный сигнал

Датчики MEMS с газовым демпфированием

Интегральное напряжение

Сброс напряжения

Интегральное напряжение

Напряжение

6000g Защита от ударов

ПРИМЕНЕНИЕ:

Летные испытания

Флаттер и вибрации гондолы

Структурные испытания

Испытания и контрольно-измерительные приборы

Испытания производительности

Транспорт

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
