схема, устройство и принцип действия
ГАЗ-53 — это известный российский большегрузный автомобиль. Первые версии авто стали доступны с начала 1960-х гг. Повсеместное распространение данное среднетоннажное авто получило в сельскохозяйственной сфере.
Основное достоинство данной техники в том, что она имеет высокую стойкость к нагрузкам, которые на нее приходятся. Учитывая это, ее актуально использовать в экстремальных условиях. На машину можно устанавливать прицеп. Максимально допустимый вес буксируемого прицепа может превышать 3 тонны. Такой грузовик неприхотлив в обслуживании. Приличная скорость вырабатывается благодаря КПП.
Машина является заднеприводной. При этом силовая установка, трансмиссия расположены в передней части. Стандартно устанавливается механическая коробка переключения передач с сухим однодисковым сцеплением.
Устройство коробки ГАЗ 53
КПП на ГАЗ 53 относится к числу составляющих узлов автомобильной системы. На последних генерациях авто грузоподъемность дошла до 4,5 тонн. В качестве трансмиссии производителем была выбрана 3-ходовая МКПП (4 ступени). Вес коробки составляет 56 кг. Ряд модификаций ГАЗ-53 поддерживают установку раздаточной коробки.
КПП включает первичный вал. Он сообщается с ведомым диском сцепления. Отличий первичного вала с КПП ГАЗ 51 и 52 не отмечается. Система трансмиссии включает карданную передачу. Кардан обеспечивает передачу крутящего момента между механизмами трансмиссии. Карданная передача состоит из промежуточного и основного валов. При этом промежуточный вал сообщается с КПП.

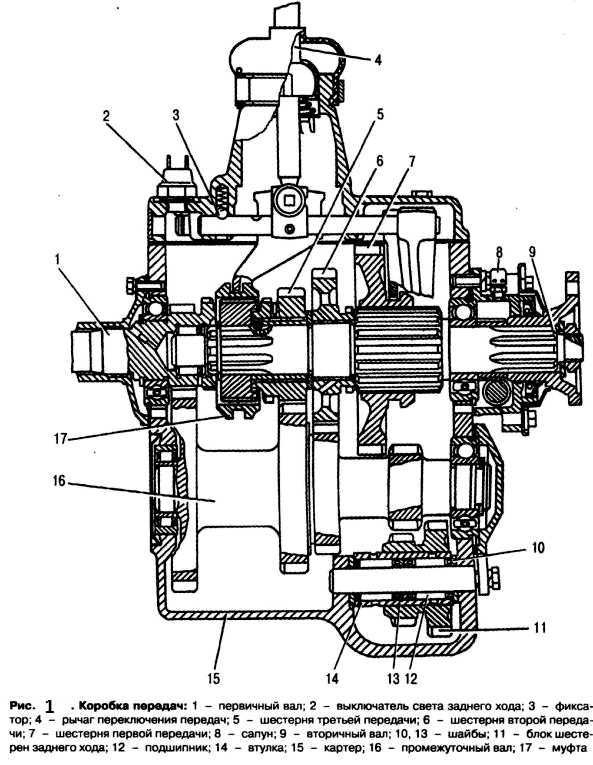

Схема строения КПП ГАЗ 53
Вторичный вал установлен на роликовом и шариковом подшипнике. Сцепление установлено в картере. Надежно зафиксирована втулка на валу. В картере заднего моста установлен редуктор. Присутствует шестеренчатый дифференциал (на крестовине). Распредвал выполнен из стали, а шестерня изготовлена из электроизоляционного конструкционного материала.
Передаточные числа на ГАЗ 53 следующие: I (6.55), II (3.09), III (1.71), IV (1.00).
Таким образом, ГАЗ-53 представляет собой массивный грузовик, который имеет отличное техническое оснащение. Продолжительной работоспособностью отличается механическая 4-хступенчатая КПП.
Характеристика неисправностей с КПП
Перечислим основные неисправности, когда целесообразно провести ремонт КПП ГАЗ 53.
Шум при работе скоростной коробки. В ряде случаев это может быть следствием того, что имеется износ установленных в системе трансмиссии деталей. Как правило, это бывает после долгой и активной эксплуатации транспортного средства. Иногда проблему может решить подтяжка ослабленных механизмов. Диагностировать автомобиль нужно, если стал отмечаться шум, когда происходит смена скоростного режима.
Следующей неисправностью является затрудненное переключение передач. Причин этого может быть несколько:
- не отрегулированное сцепление;
- износ составляющих элементов КПП.
В дополнении к этому следует проверить шлицевые соединения муфты. Все изношенные или неисправные детали подлежат замене. Всегда необходимо делать выбор в пользу проверенной продукции.
Если вылетает 2 и 3 передача, необходимо проверить синхронизаторы. Способствует сокращению ресурса коробки передач на ГАЗ 53, чрезмерный нагрев ее корпуса.
Коробку передач на ГАЗ 53 следует обязательно проверить, если водитель обнаружил подтекание масла через сальники. При продолжительной эксплуатации машины следует проверять люфты в шлицевых соединениях, надежность крепления кронштейна.
Таким образом, поломки скоростной коробки сопровождаются шумами и посторонними звуками. Техническое обслуживание необходимо производить согласно установленному производителем автотранспорта графику.
Особенность ремонтных работ
Почему КПП выходит из строя? Как правило, неисправности со скоростной коробкой являются следствием не только естественного износа ее составляющих деталей, но и из-за не соблюдения правил ее эксплуатации.
Во время капитального ремонта может понадобиться ремонт первичного вала КПП ГАЗ 53. Данный вал включает блок шестерен. Конструкция самой детали является неразборной. В исправном состоянии вал не должен иметь внешних повреждений, шероховатостей.
Первичный вал КПП принимает на себя высокие нагрузки. Именно поэтому данная запчасть была выполнена из прочного материала. В ряде случаев помочь восстановить данную деталь может профессионально произведенная слесарно-механическая обработка. Периодически следует очищать от загрязнений валы и карданы.
Чтобы снять КПП из автомобиля, необходимо машину загнать на смотровую яму, снять рычаг управления, крышку, слить масло. Далее отсоединить рычаг ручного тормоза, тягу, отвернуть болты крепления. В завершении отсоединяется коробка передач ГАЗ от картера сцепления.
В коробку переключения передач рекомендуется заливать трансмиссионную жидкость ТАД-17. Как правило, для КПП требуется 3 литра. Осуществлять замену рекомендуется каждые 50000 км пробега.
prokpp.ru

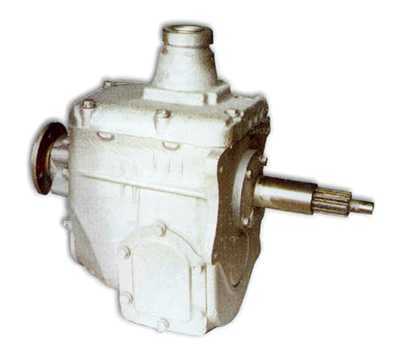

КПП ГАЗ 3307, 53 4 ступка 1700010 – цена от компании Автохис
ПОДБЕРЕМ оптимальный способ доставки, с учетом приемлемых для вас сроков доставки и стоимости
ОТПРАВИМ необходимую запчасть в ваш город предпочтительной для вас транспортной компанией или самостоятельно подберем ту, которая будет соответствовать вашим ожиданиям по срокам и стоимости. Со списком компаний, с которыми мы сотрудничаем, можно ознакомиться ниже
БЕСПЛАТНО ДОВЕЗЕМ запчасть, вне зависимости от ее веса и стоимости, до терминала выбранной вами транспортной компании. Таким образом вы оплачиваете услуги по доставке исключительно транспортной компании
Доставка осуществляется транспортными компаниями:
ОБРАТИТЕ ВНИМАНИЕ! Точную стоимость доставки определяет транспортная компания.
ОБРАТИТЕ ВНИМАНИЕ! Любой товар, который оплачен частично (внесена предоплата), отправляется только транспортной компанией «Деловые линии»
Бесплатная доставка для жителей Москвы, Владимира и Ульяновска
Для жителей указанных городов, кроме доставки до терминала транспортной компании, существует вариант абсолютно БЕСПЛАТНОЙ доставки.
Один раз в неделю мы доставляем запчасти в данные города.
Доставка заказа до адресата не производится! Заказ необходимо забрать самостоятельно по месту прибытия нашего автомобиля (или по пути).
Доставка для жителей Нижнего Новгорода до адреса
В пределах Нижнего Новгорода ВСЕГДА действует бесплатная доставка до адреса.
Информация для физических лиц
Какими способами я могу оплатить заказанный товар?
- Безналичный расчет.
- При отсутствии возможности перевести средства с расчетного счета, наша организация выставляет счет физическому лицу, который он может оплатить в любом банке.
Когда я могу произвести оплату?
- Полная оплата стоимости при покупке. ОБРАТИТЕ ВНИМАНИЕ! В этом случае заказ отправляется любой транспортной компанией.
- Частичная предоплата. Оплачивается часть стоимости товара, остаток суммы – после поступления агрегата на терминал транспортной компании в вашем городе. ОБРАТИТЕ ВНИМАНИЕ! В этом случае заказ отправляется исключительно «Деловыми линиями».
ВАЖНО! При полной и частичной оплате мы вышлем вам на почту копию оформленной товарной накладной, заверенную печатью, с указанием наименования товара, его стоимости. Оригинал накладной придет вместе с товаром.
Информация для юридических лиц
Товар оплачивается по безналичному расчету.
Как получить счет?
Вы присылаете нам реквизиты фирмы на электронную почту, мы выставляем счет и составляем договор. Договор подписывается с обеих сторон и после этого клиент оплачивает счет.
Как оплатить счет?
Оплата банковским переводом на расчетный счет компании по реквизитам, указанным в выставленном счете. Все бухгалтерские документы отправляются вместе с товаром. Возможна отсрочка платежа (по согласованию с руководством).
На все товары в нашем интернет-магазине действует расширенная гарантия 6 месяцев (на электронику действует раширенная гарантия 3 месяца). Гарантийный талон отправляется покупателю вместе с запчастью.
Что она в себя включает:
Гарантийная замена запчасти в случае брака в течение 6 месяцев
В случае обнаружения производственного брака, вы можете обменять деталь по гарантии в течение полугода после покупки.
Для этого:
- Необходимо отправить деталь нам обратно.
- Сразу после получения автозапчасти нами проводится дефектовка товара (3-10 дней).
- Если дефектовка подтверждает производственный брак, то отправляем вам новую запчасть. Транспортные расходы на отправку замененной детали до вас берет на себя наша фирма.
- Если же дефектовка показывает, что запчасть была повреждена в результате неправильной эксплуатации, мы можем ее отремонтировать с вашего согласия за ваш счет. В случае отказа от ремонта мы отправим деталь вам обратно. В данном случае транспортные расходы на отправку детали ложатся на вас.
Ремонт запчасти
В случае обнаружения неисправности, вы можете отремонтировать деталь в нашей компании.
Для этого:
- Отправьте деталь нам обратно.
- Сразу после получения автозапчасти нами проводится дефектовка товара (3-10 дней).
- После дефектовки мы можем отремонтировать запчасть по нашему прейскуранту с вашего согласия. В случае отказа от ремонта мы отправим деталь вам обратно. В данном случае транспортные расходы на отправку детали ложатся на вас.
Сроки и условия гарантии
Сервис нашего интернет-магазина позволяет делать заказ очень быстро и просто!
1. Консультация и подбор товара
В случае, если вы точно не знаете, какая автозапчасть нужна, вы можете получить консультацию нашего специалиста по телефону. Для этого оставьте заявку на бесплатную консультацию по кнопке в шапке сайта (специалист перезвонит вам в течение нескольких минут), кроме этого вы можете позвонить по номеру, указанному в шапке сайта, для вас звонок будет бесплатным.
2. Оформление и подтверждение заказа

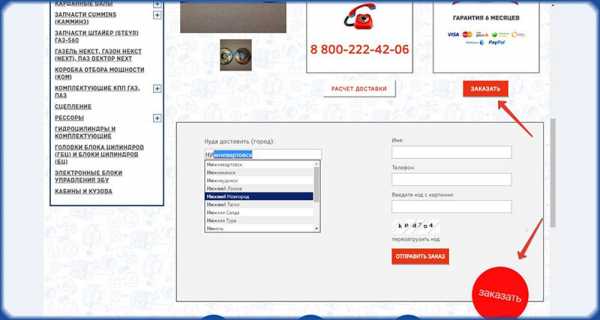

Перейдя на карточку выбранного вами товара, вы можете сначала рассчитать стоимость доставки и потом оформить заказ или сразу же оформить заказ, нажав соответствующую кнопку. Оформление заказа подразумевает заполнение нескольких обязательных полей: имя, номер мобильного телефона и города доставки. Для более быстрого заказа Вы можете воспользоваться формой обратной связи, просто кликнув на красный круг «Заказать» и введя свой номер телефона.
Для юридических лиц предусмотрен вариант отправки реквизитов и заказа прямо на электронную почту [email protected] в свободной форме.
После заполнения полей нажимаем Оформить заказ. Копия заказа будет выслана на ваш e-mail, указанный при оформлении.
Внимание! Неправильно указанный номер телефона, неточный или неполный адрес могут привести к дополнительной задержке! Пожалуйста, внимательно проверяйте ваши персональные данные при регистрации и оформлении заказа.
В течение часа после оформления заказа с Вами свяжется наш менеджер для согласования позиций заказа, времени, способа и места доставки.
avtoxis.ru
Поиск Лекций Содержание Введение…………………………………………………………………….. 1.Общие сведения ………………………………………………………….. 2.Тактико технические характеристики автомобиля Газ – 53А………… 3.Основные параметры и схема трансмиссии автомобиля Газ – 53А…….. 3.1.Назначение трансмиссии и ее общие данные ………………………… 3.2.Задний мост……………………………………………………………… 4. Расчетная часть………………………………………………………… 4.1 Тяговые расчеты и динамические характеристики……………………… 4.2 Расчет баланса мощности, базовые машины при прямолинейном движении на горизонтальном участке пути на прямой (повышенной) передачи……………………………………………………………………… Заключение…………………………………………………………………… Список литературы…………………………………………………………… Введение Один из самых распространенных автомобилей в России ГАЗ-53, до сих пор можно встретить на улицах наших городов. Какие только работы не выполнял этот грузовик, машина нашла применение в различных сферах народного хозяйства страны. На его базе строили и коммунальные машины, и пожарные автомобили, и сельскохозяйственную технику и многое другое. Автомобиль ГАЗ — 53 выпускается Горьковским автозаводом с 1964 года. Кузов — цельнометаллическая платформа с открывающимся задним бортом. Предусмотрена установка тента на пяти дугах. Кабина двухместная цельнометаллическая, оборудована подвесным спальным местом, расположена над двигателем. Автомобиль ГАЗ – 53 заднеприводный с четырёх ступенчатой коробкой передач. Автомобили предназначены для перевозки пассажиров и грузов по всем видам дорог и местности и рассчитаны на эксплуатацию при температуре окружающего воздуха от минус 45 до плюс 400С.На базе автомобиля Газ – 53 построена автоцистерна ФЦ-30 легкого типа предназначены для тушения пожаров водой из цистерны или от внешнего водоисточника, воздушно-механической пеной с использованием вывозимого пенообразователя или с забором его из посторонней емкости, а также для доставки к месту пожара боевого расчета, пожарного оборудования и технического вооружения, воды и пенообразователя. Подразделения вооруженные автоцистернами, способны подавать воду и воздушно-механическую пену различной кратности для тушения пожаров без установки и с установкой машин на водоисточники, могут осуществлять подвоз воды с удаленных водоисточников, забирать ее из водоисточников с плохими подъездными путями с помощью гидроэлеваторов и подавать на тушение пожаров; производить перекачку воды с удаленных источников во взаимодействии с другими подразделениями на основных пожарных машинах. Общие сведения. Автомобиль легкого типа. В кузове пожарной автоцистерны размещается бак емкостью 2000 л. Насосное отделение сделано в корме автомобиля и в нем находятся пульт управления, краны, клапана и сама насосная установка ПН-30. В боковых отделениях кузова размещается пожарно-техническое вооружение. Боевой расчет автоцистерны составляет 2 человека. Тактико технические характеристики автомобиля ГАЗ-53А Габаритные размеры Полная масса, кг 7400 На переднюю ось 1810 На заднюю ось 5590 Грузоподъемность, кг 4000 Наибольшей вес буксируемого прицепа с грузом, кг 4000 Вес автомобиля в снаряженном состоянии (без дополнительного оборудования), кг 3250 Габаритные размеры автомобиля, мм Длина 6395 Ширина 2380 Высота (по кабине без нагрузки) 2220 Высота (по тенту без нагрузки) 2220 База автомобиля, мм 3700 Наибольшая скорость автомобиля с полной нагрузкой без прицепе (на горизонтальном участке дороги с усовершенствованным покрытием), км/ч 80-86 Колея передних колес (по грунту), мм 1630 Колея задних колес (по грунту), мм 1690 Низшие точки автомобиля (с полной нагрузкой), мм Картеры ведущих мостов 265 Передняя ось 347 Рис 1. Габаритные размеры. Двигатель. На сегодняшний день существует множество типов двигателей такие как: 1. Электрические двигатели(преобразующие электрическую энергию накопленную в аккумуляторах в механическую энергию вращения ротора двигателя, который в свою очередь передаёт энергию вращения колёсам). 2. Паровые. 3. ДВС (в которых химическая энергия топлива преобразуется в механическую работу). -Бензиновые(там где рабочая смесь из воздуха и бензина готовиться в карбюраторе или же с помощью форсунок впрыскивается в коллектор) -Дизельные(впрыск производиться форсункой в сжимаемый поршнями воздух ) -Газовые двигатели(работаюшие на сжиженном газе) И.т.д. ДВС получили большее распространение благодаря автономности и большему содержанию энергии в топливе. В моей курсовой работе представлен: карбюраторный ДВС Число цилиндров и их расположение 8,V-образное Диаметр цилиндра, мм 92 Ход поршня, мм 80 Рабочий объем цилиндра, л 4,25 Степень сжатия (Среднее значение) 6,7 Максимальная мощность (ограниченная регулятором) при 3200 об/мин, л.с.кВт. 115 (84,6) Максимальный крутящий момент 2000-2500 об/мин, кГм 29(284,4 Н м) Карбюратор К – 126Б, двухкамерный, балансированный, с падающим потоком. Воздушный фильтр Инерционно-масляный с контактным фильтрующим элементом Охлаждение двигателя Жидкостное, принудительное, с центробежным насосом. В системе охлаждения имеется термостат, установленный в выпускном патрубке Ходовая часть Во избежание повышенного износа шин не следует резко тормозить автомобиль, допускать его перегрузку, рывки и пробуксовку колес при трогании с места и переход с низких передач на высшие. Груз надо располагать равномерно по всей площади платформы. Тяжелый, но малый по габаритным размерам груз укладывать ближе к кабине. Шины Низкого давления 8,25-20 или типа Р (давление в них должно быть: на передних колесах 5 кГ/см⅔, на задних 6 кГ/см⅔,). Размер шин 240-508. Заправочные емкости и нормы Топливные баки(емкость), л 90 Система охлаждения двигателя, л С пусковым подогревом 23 Без пускового подогрева 21,5 Система смазки двигателя, л 8,0 Воздушный фильтр,л 0,55 Картер коробки передач, л 3,0 Картер заднего моста, л 8,2 Картер рулевого механизма, л 0,5 Амортизаторы (каждый в отдельности), л 0,41 Система гидравлического привода ножных тормозов, л 0,76 |
Могут быть сломаны и пружины в механизме.

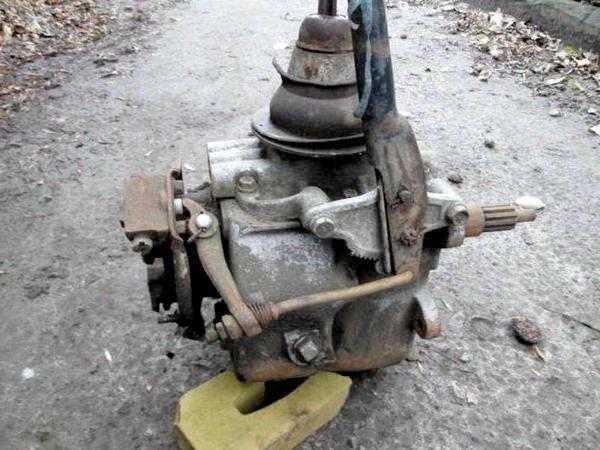

В свое время автомобилей ГАЗ 53 и ГАЗ 3307 завод выпустил очень много, коробки переключения передач б/у продают часто, ее можно легко купить. При этом цены на них иногда просто смешные. Кстати, КПП на автомобиле ГАЗ 66 абсолютно идентична «53-ей» коробке, и они полностью взаимозаменяемы. Поэтому объявления о продаже можно просматривать и по 66-ой модели.
Сборку моделей ГАЗ-53Ф окончили, а заместо их начали создавать ГАЗ-53А. Данная модель оснащалась движком V8, для работы с этим агрегатом инженерам пришлось дорабатывать коробку не разрабатывать новейшую конструкцию задних ведущих мостов. Старенькые агрегаты на испытаниях проявили слабенькие результаты и даже не смогли совладать с нагрузками.
Вращательный момент передается через промежный вал. Любая передача имеет различные передаточное числа. Используя данный факт изменяются скорость не тяга. Ровная передача на КПП ГАЗ-53 – 4-ая, так же как и на большинстве автомобилей.
При помощи синхронизатора врубается 3-я не 4-ая передача. Данный механизм на самом деле есть ступицу, которая закреплена на вторичном валу КПП. На наружной ее поверхности сделаны шлицы, по которым двигается муфта. Последняя управляется вилкой. В пазах ступицы находятся блокирующие «сухари» не стопорные пружины. По краям размещены блокирующие кольца из бронзы. В кольцах изготовлен внутренний конус, снаружи – зубчатый венец. На шестерне третьей передачи на шестерне первичного вала изготовлены особые конусные поверхности. Блокирующие кольца при переключении находят на все эти поверхности, а дальше у их появляется трение. По этой причине происходит выравнивание скоростей вращения валов не шестеренок. Передачи переключаются более плавненько.
Рассмотрим передаточные числа этой трансмиссии. Для первой передачи – 6,55. Для второй – 3,09. (газ) 2001 г.в и сколько нужно в коробку, Toyota FG15 сколько масла в. Третья передача имеет передаточное число в 1,71. Здравствуйте! Купил q7 2006 г. 4.2. (350 л.с.). Сегодня нужно проходить ТО. Сколько и какое масло мне нужно купить в двигатель? Четвертая скорость – прямая, и передаточное число – 1. Задняя скорость имеет параметр в 7,77.
Посторонние звуки при включенной четвертой передаче говорят об износе первичного вала, а также подшипников на этом валу и на вторичном. Если в узле нет масла, то трансмиссия будет шуметь вне зависимости от рабочих режимов.
Выход из строя или износ механизма выбора передач будет препятствовать нормальной работе трансмиссии. Зачастую причиной является износ штоков. Также стоит проверить пружины. Ремонт подразумевает разборку и замену изношенных или поврежденных запчастей – запчасти ГАЗ-53, несмотря на возраст, все еще можно приобрести.
Нередко ремонт агрегата может быть дорогим. В этом случае можно сэкономить, заменив коробку на подержанную. Современный автомобильный рынок предлагает массу вариантов. Рекомендуется только заранее договориться о возможности возврата в случае неисправности.
Схема строения КПП ГАЗ 53www.metlon.ru
Устройство и назначение коробки передач автомобиля ГАЗ-53А
Устройство и назначение коробки передач автомобиля ГАЗ-53А.
Коробка передач (КП) служит для изменения силы тяги и скорости движения автомобиля в зависимости от условий работы. С помощью КП можно изменить направление движения на задний ход и отключить работающий двигатель от трансмиссии при остановке. Действие коробки передач основано на том, что вращение от коленчатого вала двигателя передается на ходовую часть через зубчатые шестерни с определенным передаточным числом на каждой передаче.
Пятиступенчатая коробка передач ГАЗ–53А имеет трехвальную схему. Картер коробки передач изготовлен из чугунного сплава и состоит из двух частей — передней и задней. Для обеспечения соосности опор валов и отверстий под штоки механизмов переключения картеры центрируются установочными втулками, запрессованными в передний картер. Передний и задний картеры соединены между собой десятью болтами. Для герметичности между картерами установлена паронитовая прокладка. Шестерня первичного вала, а также шестерни 1-й, 2-й, 3-й. заднего хода находятся в постоянном зацеплении с блоком шестерен. Эти шестерни косозубые и вращаются на игольчатых подшипниках с пластмассовыми сепараторами. Промежуточная шестерня заднего хода вращается на насыпных роликах. Передачи переднего и заднего хода снабжены инерционными синхронизаторами.
Осевые перемещения деталей вторичного вала ограничены стопорными кольцами и буртиком вторичного вала.
Блок шестерен вращается на шариковых подшипниках, установленных в посадочных местах передней и задней части картеров. Осевой зазор блока шестерен регулируют при сборке подбором толщины пакета регулировочных колец, устанавливаемых в посадочное место переднего картера.
Блокировочное устройство механизма переключения передач состоит из двух стопорных плунжеров и стопорного пальца. От случайного включения передачи заднего хода предусмотрена блокировочная втулка с пружиной. Штоки переключения передач фиксируются шариками нагруженными пружинами.
Рычаг переключения передач снабжен демпфирующим устройством, устраняющим его вибрацию при большой частоте вращения коленвала.
Герметичность коробки передач обеспечивается тремя сальниками. Маслосливная пробка снабжена магнитом для улавливания металлических продуктов износа коробки передач.
При включенной четвертой передаче, крутящий момент передается в следующей последовательности: коленчатый вал, первичный вал, блок шестерен.
Четырехступенчатая коробка передач грузового автомобиля имеет чугунный литой картер 18 (рис.96), который шпильками прикреплен к картеру сцепления. Сверху картер закрыт крышкой 26, в ней размещен механизм управления коробкой передач. С левой стороны картера на высоте, соответствующей нормальному уровню масла, выполнено маслоналивное отверстие. Для слива масла служит отверстие в нижней части картера.

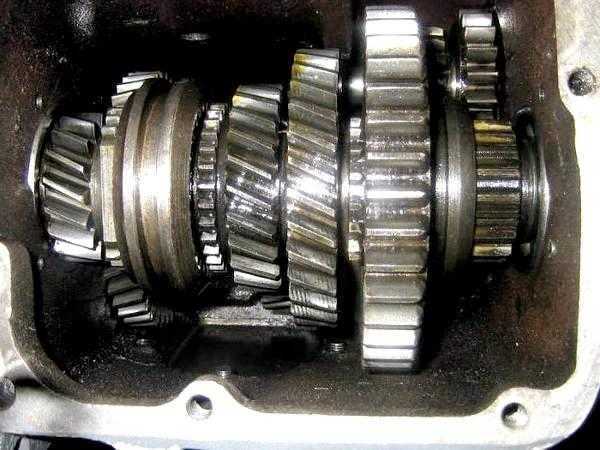

В картере на подшипниках установлены первичный 23, вторичный./О и промежуточный 20 валы. Осевые усилия, действующие на валы, воспринимаются шариковыми подшипниками 22, 9 и //, наружные обоймы которых закреплены в картере. Первичный вал выполнен как одно целое с шестерней 24, зубчатым венцом и конусом. На вторичном валу установлены: на шлицах подвижная шестерня-каретка 6 первой передачи, на бронзовых втулках шестерня 4 третьей и шестерня 5 второй передач и на шлицах ступица синхронизатора 21. Промежуточный вал представляет собой блок четырех шестерен. Шестерня 19 находится в постоянном зацеплении с шестерней первичного вала, а шестерни третьей 17 и второй 16 передач — с шестернями 4 и 5 вторичного вала. На оси 13 установлен блок Шестерен 14 и 15 заднего хода. Шестерни коробки передач, за исключением шестерен 6,12,14, 15, имеют косые зубья и находятся в постоянном зацеплении.
Первая передача включается перемещением шестерни-каретки 6 вправо и введением ее в зацепление с шестерней 12. Для включения второй передачи шестерню-каретку перемещают влево, вводя внутренний Рис. 96. зубчатый венец в зацепление с наружным зубчатым венцом шестерни. На третьей передаче синхронизатор 21 соединяет шестерню 4 со вторичным валом, а на четвертой передаче — вторичный вал с первичным. Задний ход включается перемещением блока шестерен заднего хода влево. При этом шестерня 14 входит в зацепление с шестерней 12 промежуточного вала, а шестерня 15 с шестерней-кареткой 6.
Синхронизатор выравнивает угловые скорости соединяемых зубьев до их введения в зацепление, что исключает возникновение удара между зубьями при включении.
Муфта 2 (рис. 97) синхронизатора может перемещаться по зубчатой ступице 8, закрепленной на вторичном валу. В трех пазах ступицы расположены сухари 7, входящие. выступами в кольцевую проточку зубьев муфты под действием двух кольцевых пружин 9. По сторонам муфты установлены бронзовые блокирующие кольца 6 и 10, имеющие наружные зубчатые венцы и внутреннюю коническую поверхность с таким же углом конусности, как у конических поверхностей 4 соответственно первичного вала // и шестерни 3 третьей передачи. В пазы на торцах блокирующих колец с окружным зазором, равным половине толщины зуба зубчатых венцов, входят концы сухарей 7.
При включении передачи, например третьей, муфту 2 вилкой 1 перемещают в сторону шестерни 3. В начале движения муфты сухари сдвигают, блокирующее кольцо 6 до соприкосновения с конической поверхностью 4 шестерни третьей передачи. Под действием сил трения, возникающих на конических поверхностях, блокирующее кольцо 6 поворачивается относительно муфты, и ее зубья упираются в зубья кольца 6. Когда угловые скорости вторичного вала и шестерни 3 выравняются, исчезнут силы трения на конических поверхностях, и кольцевые пружины 9 повернут кольцо 6 относительно конуса 4 в исходное положение, что позволит ввести в зацепление муфту 2 с зубьями венца 5.

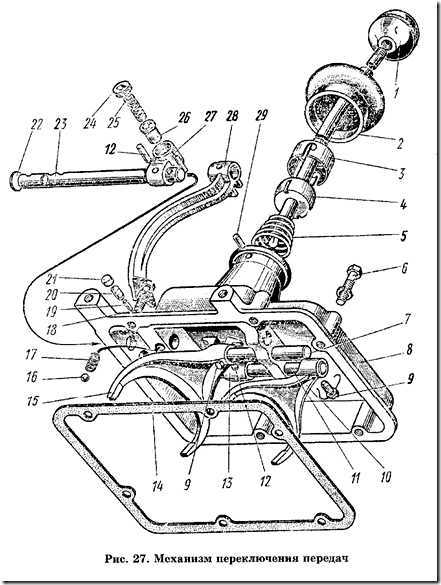

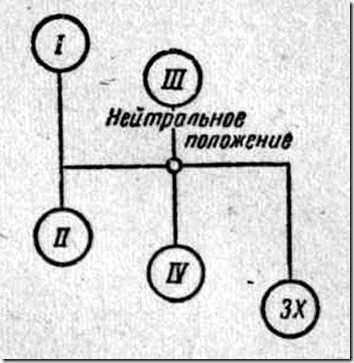

Механизм переключения коробки передач состоит из вилок 3, 7, 8 (см. рис. 96), закрепленных на ползунах 27—29, рычага 1 переключения, прижимаемого пружиной 2 к сферической поверхности крышки 26, шариковых фиксаторов 25, предотвращающих самопроизвольное включение и выключение передач, замка, исключающего одновременное включение двух передач, и пружинного предохранителя, затрудняющего включение передачи заднего хода.
Замок состоит из двух сухарей 30 и 32, размещенных в горизонтальном отверстии Крышки между средним, и крайними ползунами, и щтифта 31, находящегося в отверстии среднего ползуна. При перемещении среднего ползуна оба сухаря выходят из его углублений и запирают крайние ползуны, исключая их смещение. При перемещении одного из крайних ползунов сухарь выходит из его углубления, запирает средний ползун и, действуя через штифт на другой сухарь, запирает также и другой крайний ползун.
В головке ползуна 27 заднего хода установлен пружинный предохранитель 33, состоящий из плунжера, нагруженного пружиной, которая препятствует введению в паз головки рычага 1 и тем самым несколько затрудняет включение» передачи заднего хода.
По количеству ползунов коробка передач с таким механизмом переключения называется трехходовой.

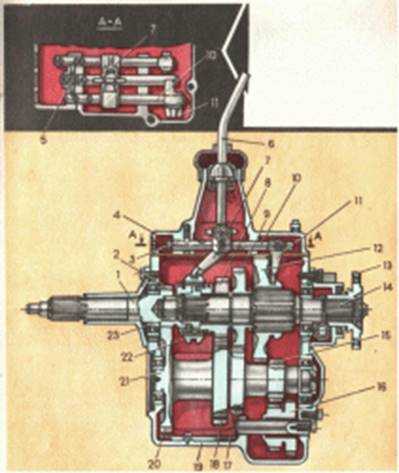

Разрез коробки передач автомобиля ГАЗ-53А:1 — ведущий вал; 2 — шестерня ведущего вала; 3 — фиксатор; 4 — крышка; 5 — замок; 6 — рычаг переключения передач; 7 и 11 —вилки; 8 и 18 — шестерни третьей передачи; 9 и 17 — шестерни второй передачи; 10 — ползун; 12 и 15 — шестерни первой передачи; 13 — фланец; 14 — ведомый вал; 16 — блок шестерен заднего хода; 19 — картер; 20 — шестерня постоянного зацепления; 21 — промежуточный вал; 22 — синхронизатор; 23 — роликовый подшипник.
Техническое обслуживание коробки передач
При ТО: Необходимо визуально проверить состояние коробки передач, причём подтекание масла не допускается.
При ТО-2 необходимо провести операции, проводимые при ТО-1, а также через два ТО-2 заменить в коробке передач масло.
Порядок смены масла в коробке передач: 1). Сливать масло нужно непосредственно после поездки. 2). Перед сливом масла необходимо очистить сапун от загрязнения. 3). Подставить ёмкость под отверстие для слива масла коробки передач. 4). Отвернуть маслосливную пробку и слить масло. Завернуть маслосливную пробку и отвернуть маслозаливную пробку.
5). При сильно загрязнённом слитом масле или при наличии механических примесей в нём необходимо сделать следующее:
залить в картер 0,9 л промывочного масла и установить маслозаливную пробку на место; вывесить одно или оба колеса, включить Гю передачу и запустить двигатель на 2-3 мин; слить промывочное масло;
протереть маслосливную пробку и установить её на место.
6). Заправить с помощью шприца картер коробки передач свежим маслом. Заправку провод
