Содержание

152 мм пушка, вес снаряда, история создания, боевое применение, технические характеристики (ТТХ)

В послевоенные годы командование вооруженных сил обеспокоилось проблемой устаревания многих видов вооружений, в том числе и артиллерии. Разработки новых систем велись с учетом максимальной унификации разнокалиберного оружия.

Одним из таких образцов стала 152 мм гаубица Д-20, вставшая на боевое дежурство в 1955 году. При этом конструкторам удалось обеспечить преемственность боеприпасов, которые применялись на Д-1. Подобный шаг позволил ускорить принятие на вооружение орудия. В дальнейшем для гаубицы стали использоваться оригинальные снаряды, оснащенные лазерными системами наведения или ядерной боевой частью.

История создания

Разработка новой гаубицы калибра 152 мм началась сразу после окончания войны. Конструкторские работы вело свердловское ОКБ-9, орудие создавалось в комплексе со 122 мм пушкой Д-74. Обе артиллерийские системы предназначались для замены орудий, созданных еще в 30-е годы. Отличительной особенностью орудий стала унификация конструкции, что позволило упростить ремонт и обслуживание техники в действующей армии.

Дополнительным плюсом стала возможность расширения возможностей корпусной артиллерии, а для разнокалиберных пушек требовались одинаково обученные расчеты. Одновременно в Перми было разработано опытное орудие М-47 (шедшее в комплекте со 130 мм пушкой М-46). Но серийный выпуск пушки продолжался недолго, в армию попало всего 126 экземпляров 152 мм пушки М-47.

На начальном этапе проектирования, которое велось под руководством Ф.Ф. Петрова, гаубица несла обозначение Д-72. Первый прототип был готов в 1950 году и использовал лафет, полностью идентичный примененному на пушке Д-74 (дебютировавшей несколько раньше). Но военные несколько переформулировали задание, что перевело систему в разряд гаубиц-пушек. Из-за этого индекс сменился на Д-20, по системе ГРАУ орудие получило обозначение 52-П-546.

Серийный выпуск развернулся спустя несколько лет, но уже в 1955 году о существовании гаубицы стало известно странам блока НАТО, где система получила кодовое обозначение М1955.

Массовые поставки орудий в Советскую Армию начались только в 1956 году.

В боекомплект гаубицы-пушки Д-20 были введены химические снаряды и 152 мм боеприпасы с ядерной боеголовкой. Для ускорения темпа ведения огня в конструкции орудия применили вертикальный клиновой затвор с полуавтоматическим принципом действия. Позднее была создана модификация с досылателем снаряда, срабатывавшим полностью автоматически. Пиковая скорострельность достигла 8 выстрелов в минуту. Улучшенная гаубица получила обозначение Д-20М «Хитин».

В 1967 году стартовала разработка мобильной версии гаубицы, получившей впоследствии обозначение 2С3 «Акация». Самоходная установка оборудована орудием 2А33, созданным на базе Д-20 и использующим аналогичные боеприпасы.

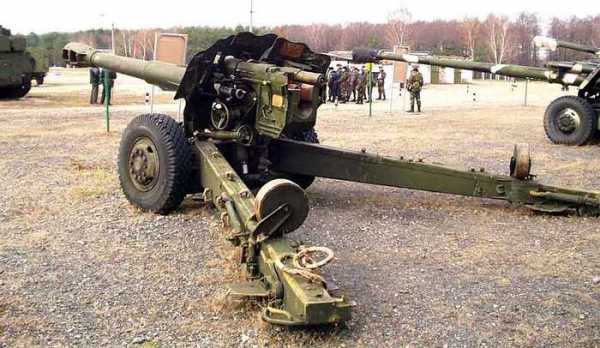

Особенности конструкции

Ствол гаубицы Д-20 собран из трубы, на которой закреплен дульный тормоз и казенник с обоймой. Клиновой затвор копирного типа оснащен механическим фиксатором, в конструкции имеется ударный механизм, разбивающий капсюль перед выстрелом. Стреляная гильза автоматически выбрасывается наружу отдельным механизмом, удерживающим клин затвора в нижнем положении.

В конструкции затвора имеется предохранитель, не допускающий выстрела при частично запертой каморе. После подачи следующего снаряда, затвор автоматически закрывается и гаубица готова к производству следующего выстрела.

На Д-20 применена литая люлька, состоящая из половин, соединенных сваркой.

К люльке крепятся штоки противооткатных устройств, элементы подъемного механизма кронштейны для прицелов и копирного элемента. Левая часть люльки оснащена защитным экраном, предотвращающим травмирование расчета при откате ствола.

Корпус ограждения предназначен для установки спускового механизма и рычага повторного взвода ударника. Также имеются измеритель длины отката и контрольные таблицы для проверки уровня жидкости в накатном приспособлении.

Гаубица Д-20 оснащена гидравлическим тормозом отката, в котором расположен дополнительный пружинный компенсатор. Полость заполняется жидкостью «стеол-М» в объеме 14,7 л. Гидропневматический накатник также заправлен «стеол-М» и сжатым азотом (допускается применение атмосферного воздуха). Вместимость резервуара составляет 13,4 л жидкости, газ находится под давлением 62 кгс/см². Цилиндрические корпуса тормоза и накатника жестко соединены со стволом, при откате перемещаются совместно с ним.

Станок 152 мм гаубицы Д-20 состоит из верхней и нижней частей. Верхняя секция предназначена для размещения уравновешивающего и подъемного механизмов. Узел крепится на цапфах, выполненных на нижней части. Изменение угла наклона ствола производится вручную при помощи механизма с червячными и коническими парами шестерен. Уравновешивающий механизм состоит из 2-х элементов, заполненных сжатым воздухом с добавлением жидкости «стеол-М» и графита.

Нижний станок Д-20 служит для крепления колес ходовой части, станин и верхней секции. В основании есть гидравлический домкрат, используемый для перевода орудия в боевое положение и обратно. Станины имеют отверстия, в которые забиваются стержни, необходимые для фиксации орудия при стрельбе с мягкого грунта. Дополнительно использованы откидные сошники. Ходовая часть включает в себя 2 колеса, идентичных применявшимся на грузовиках ЯАЗ/МАЗ-200.

На ранних гаубицах использовались шины ГК 12.00*20, заполненные губчатым материалом.

Позднее стали устанавливаться штампованно-сварные диски 8,5В-20 с пневматическими покрышками ИЯВ-12Б, имевшими размерность 320-508. Внутри ступиц барабанные тормоза, работающие от пневматического или ручного привода. Торсионная подвеска при ведении огня из Д-20 не отключается.

Для защиты расчета от пуль и мелких осколков используется стальной щит, состоящий из 2 секций. Дополнительно установлен подвижный элемент, перемещающийся вместе с люлькой. На нижнем станке установлен дополнительный откидной щиток.

В боекомплект гаубицы Д-20 входят осколочно-фугасные снаряды ОФ-540 весом 43,56 кг. Для поражения бронированной техники используются снаряды БР-540Б (с наконечником) и БР-540 (остроголовые). Снаряды имеют вес 48,96 и 48,78 кг соответственно. Для обучения расчета применялся практический снаряд ПБР-540, оснащенный донным трассером.

Позднее в боекомплект ввели снаряды с химическим отравляющим веществом, а также снаряд 3ВБ3, оснащенный ядерной боевой частью. Для борьбы с бронетехникой стали применяться управляемые снаряды «Сантиметр» и «Краснополь-М», укомплектованные лазерной головкой наведения.

Все боеприпасы упаковываются по 1 штуке в деревянные ящики. Метательный заряд располагается в цельнотянутых гильзах, изготовленных из латуни или стального тонкостенного листа. Воспламенение порохового заряда производится капсюльной втулкой, установленной в донце гильзы.

Нацеливание выполняется при помощи прицела панорамного типа и дополнительного устройства прямой наводки.

Прицелы размещены на общей раме, находящейся на левой стороне люльки. Оба прицела находятся на гаубице постоянно, допускается снятие артиллерийской панорамы. Для обеспечения работы в ночное время применяется прибор подсветки «Луч-С71М».

Применение

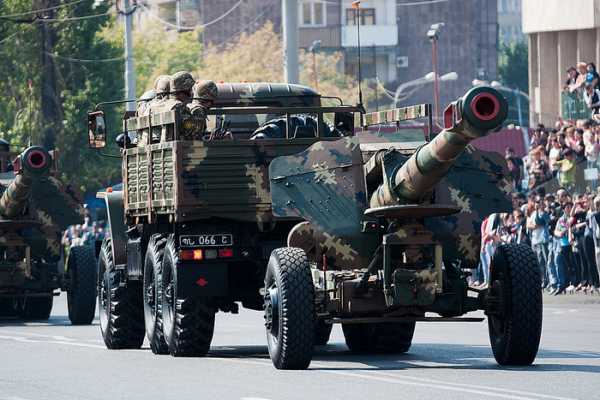

По мере насыщения Советской Армии новым типом орудия, начались поставки Д-20 в арабские страны. Для перевозки использовались легкие гусеничные артиллерийские тягачи АТ-Л или бортовые автомобили УРАЛ-375Д или 4320. Конструкция ходовой части позволяет вести транспортировку по дорогам с твердым покрытием со скоростью до 60 км/ч.

Первым крупным боестолкновением, в котором приняла участие гаубица, стала Шестидневная война. Позднее артиллерийская установка применялась в войне Судного дня. В 1969 году произошел конфликт между СССР и Китаем в районе острова Даманский. В ходе боевых действий были опробованы советские орудия. Позднее Д-20 применяли в Афганистане, часть поставленных Ираку орудий использовалась в ходе войны с Кувейтом. Позднее сохранившиеся гаубицы повоевали в ходе гражданской войны на территории Ирака.

Также отмечены случаи использования Д-20 в ходе локальных конфликтов, возникавших между республиками бывшего СССР. После начала конфликта на востоке Украины гаубицы Д-20 стали использоваться против вооруженных формирований ДНР и ЛНР. Часть орудий была захвачена повстанцами у официального Киева в ходе летних боев в 2014 году.

По состоянию на 2017 году гаубица Д-20 продолжает оставаться на вооружении армий нескольких десятков государств. Наиболее крупный парк имеется в Китае, но он состоит из локализованной версии Typ 66. Китайские гаубицы также поставлялись на экспорт, в частности, ими была вооружена армия Албании. Еще одной вариацией на тему Д-20 стала румынская гаубица А411, принятая на вооружение в 1981 году.

Конструкция орудия предусматривает применение оригинальных боеприпасов с уменьшенной дальностью стрельбы.

Также лафет от Д-20 использовался румынами при создании гаубицы А425, разработанную на основе китайской продукции.

В российской армии орудие сняли с вооружения в 2015 году, но значительное количество стволов продолжает храниться на базах в законсервированном состоянии. Часть списанных гаубиц передали в экспозиции музеев, расположенных в Верхней Пышме, Санкт-Петербурге и Чебоксарах.

Характеристики и аналоги

На момент своего появления, гаубица Д-20 являлась уникальным типом орудия, не имевшим аналогов в мире. В армии США долгое время оставалось орудие М114, разработанное еще на стыке 30-40-х годов. Постепенное введение в строй сопоставимых по калибру и характеристикам орудий началось в странах НАТО только в середине 70-х годов.

В 1979 году на вооружение армии США принимается М198, которое будет использоваться вплоть до начала 2000-х годов.

 Д-20М114М198
Калибр, мм152155155
Масса, кг565054277165
Длина ствола, клб342039
Численность расчета, чел81110
Дальность ведения огня, м174101460024000

Американский аналог М198 имеет вес почти на 2000 кг больше, частично компенсируемый увеличенным по длине стволом. За счет этого увеличена дальнобойность орудия, но применение поршневого затвора отрицательно сказалось на скорострельности. При применении активно-реактивных снарядов дальнобойность Д-20 достигает 24 км, американский конкурент способен послать снаряд на 30 км.

Несмотря на то, что гаубица Д-20 разработана почти 70 лет назад, она остается на вооружении многих государств. Прочная конструкция и большая дальнобойность позволяют использовать орудие наравне с более современными конструкциями. Большим плюсом является широкий перечень боеприпасов, в который входят современные снаряды с лазерным указанием целей. Использование такого оружия обеспечивает поражение различных типов современной бронетехники.

Дополнительный импульс к жизни Д-20 дает самоходная установка «Акация», находящаяся на вооружении российской армии в большом количестве.

Многочисленные модернизации позволили повысить боевые и эксплуатационные характеристики установки. На последней модификации 2С3М3 осуществляется установка гаубицы 2А33М, использующая улучшенные баллистические решения, позаимствованные у орудия 2А64.

Видео

warbook.club

152-мм Пушка-гаубица Д-20 1955 Года

Артиллерийская система Д-20 была создана советскими конструкторами-оружейниками в 1955 году и получила индекс Главного Артиллерийского управления 52-П-546. Орудие создавалось в послевоенные годы в ОКБ-9 под руководством Ф.Ф. Петрова. Новая артиллерийская система должна была заменить аналогичное оружие МЛ-20 образца 1937 года, участвовавшее в ходе Второй мировой войны.

Созданное орудие предназначалось для поражения хорошо укрепленных объектов и замаскированных целей на дистанции свыше 17 км. Обладая высоким углом наклона в 58⁰, пушка Д-20 могла вести навесной гаубичный огонь фугасными, бетонобойными и осколочно-фугасными снарядами по скрытым целям. Длинный ствол, мощный лафет и развитая колесная база позволяли использовать орудие этого типа в полосе фронта в качестве орудия непосредственной поддержки войск.

Орудие выполнено по классической схеме: буксируемый лафет с раздвижными станинами, ручная полуавтоматическая система заряжания. Длинный ствол в 34 калибра существенно увеличивал баллистические характеристики системы, делая ее универсальным огневым средством вооруженной борьбы. В Советском Союзе орудие выпускалось с 1954 года. Параллельно с этим советская новая пушка-гаубица Д-20 выпускалась в различных модификациях в Китае и в Румынии.

Одна из самых мощнейших артиллерийских систем XX века — советская пушка-гаубица Д-20, образца 1955 года

Орудие Д-20 калибра 152-мм успешно применялось в ходе многочисленных вооруженных конфликтов XX века, на Ближнем Востоке, во время войны во Вьетнаме и в Демократической Республике Афганистан.

militaryarms.ru

152-мм пушка-гаубица Д-20 — это… Что такое 152-мм пушка-гаубица Д-20?

152-мм пушка-гаубица Д-20

Тип:буксируемая пушка-гаубица
Страна: СССР
История службы
Использовалось:

и ряд других

Войны и конфликты:Война во Вьетнаме, Шестидневная война (1967), Война Судного дня, Афганская война (1979—1989) и ряд других
История производства
Конструктор:ОКБ-9
Разработан:1947
Производитель:Завод №9
ПО «Баррикады»
Мотовилихинские заводы
Варианты:52-П-546, 52-П-546М, М-390
Характеристики
Масса, кг:5700
Клиренс, мм:380
Скорость возки по шоссе, км/ч:до 60
Длина, мм:8690
Длина ствола, мм:5195 (25 клб)
Ширина, мм:2317
Высота, мм:1925..2520
Экипаж (расчёт), чел.:8
Калибр, мм:152
Затвор:Вертикальный полуавтоматический клиновой затвор
Противооткатное устройство:гидравлический буфер и гидропневматический рекуператор
Лафет:с раздвижными станинами
Угол возвышения:от −5° до 45°
Угол поворота:58°
Скорострельность,
выстрелов/мин:
5-6 (пиковая)
1 (долговременная)
Начальная скорость
снаряда, м/с
ОФС: 511..655
БС: 600
БКС: 680
Прицельная дальность, м:17410
Максимальная
дальность, м:
24000 (АРС)
Прицел:ПГ-1М и ОП-4М
Изображения на Викискладе?:
152-мм пушка-гаубица Д-20
Эта статья — о 152-мм советском буксируемом орудии. О советском двухконтурном турбореактивном двигателе см. Д-20.

152-мм пушка-гаубица Д-20 (Индекс ГРАУ — 52-П-546) — советская 152-мм буксируемая пушка-гаубица с ручным заряжанием. На западе впервые стала известна в 1955 году поэтому в странах блока НАТО имеет обозначение M1955.

История

Пушка-гаубица Д-20 была разработана сразу после окончания Второй мировой войны в ОКБ-9 Ф. Ф. Петрова; она должна была заменить довоенную 152-мм гаубицу-пушку МЛ-20 образца 1937 года. Длина ствола орудия — 25 калибров. Д-20 стала первой 152-мм орудийной системой с полуавтоматическим клиновым затвором с вертикальным перемещением клина. Также, это орудие в модификации Д-22 (индекс ГРАУ — 2А33) было использована для САУ 2С3 «Акация».

Модификации

Д-20 находится на вооружении, по крайней мере в 13 странах и производилась по лицензии в КНР, как

Тип 66 (или модернизированный вариант Тип 66-1). САУ на её базе известная, как Тип 83, была впервые представлена в середине 1980-х годов. Югославия также изготавливала пушку-гаубицу М84 NORA-A (англ. 152 mm field gun-howitzer M84 NORA-A) разработанную на базе Д-20, а Сербия спроектировала на основе 155-мм модификации М84 NORA-A САУ Nora B-52 (англ. Nora B-52) на 4-хосном колёсном шасси FAP-2632.

Россия

Д-20М «Хитин» (Индекс ГАУ — 52-П-546М) — модернизированный вариант оснащённый автоматическим досылателем увеличивающим скорострельность до 7-8 выстр./мин. Модернизация выполнена ЦКБ «Титан». Предлагается на экспорт.

КНР

  • Тип 66 (англ.)русск.  — китайский вариант Д-20 производимый по лицензии. Модернизированный вариант известен, как тип 66-1.[1]
    • Тип 83 (англ.)русск. — самоходная артиллерийская установка созданная на основе артчасти от гаубицы
      тип 66
      , по конструкции идентична САУ 2С3 «Акация».

Румыния

  • A411 — гаубица разработанна Arsenal Armatei, в основном подобна Д-20. Данный вариант использует собственные 152-мм боеприпасы, которые при длине ствола в 20,5 калибров, имеют максимальную дальность в 17,2 км (24 км со снарядом ОФ-550). В румынской армии A411 известна как 152-мм буксируемая пушка-гаубица M1981 (рум. Tun/Obuzier calibrul 152-mm tractat M1981).[1]

Также, Румыния изготавливала 130-мм пушку A412 (на базе артчасти китайского варианта тип 59-1 советской пушки М-46) известную под обозначением M1982 (или M82) и 152-мм гаубицу A425 (по китайским технологиям) известную под обозначением M1985 (или M85), в которых применялся лафет от Д-20.[1]

Боеприпасы

  • Осколочно-фугасный, ОФ-32 — дальность 17400 м
  • Кумулятивно-осколочный
  • Зажигательный
  • Снаряд постановщик помех
  • Химический
  • Снаряд со стреловидными поражающими элементами
  • Управляемый Краснополь-М
  • ядерный снаряд 3ВБ3

Боевое применение

Эксплуатанты

Бывшие владельцы

Примечания

  1. 1 2 3 Janes Armour and Artillery 2003—2004
  2. 1 2 3 4 В музее «Мотовилихи» началось пополнение площадки с военной техникой  (рус.). ОАО «Мотовилихинские заводы». Архивировано из первоисточника 19 июня 2012. Проверено 10 мая 2012.
  3. The Military Balance 2010. — P. 176.
  4. The Military Balance 2010. — P. 294.
  5. Jane’s Armour and Artillery 2002—2003 / edited by Christopher F. Foss. — 23th edition. — Jane’s Information Group, 2002. — 952 p. — ISBN 978-0710624253
  6. The Military Balance 2010. — P. 174.
  7. The Military Balance 2010. — P. 178.
  8. The Military Balance 2010. — P. 122.
  9. The Military Balance 2010. — P. 179.
  10. The Military Balance 2010. — P. 140.
  11. The Military Balance 2010. — P. 433.
  12. The Military Balance 2010. — P. 251.
  13. The Military Balance 2010. — P. 277.
  14. The Military Balance 2010. — P. 400.
  15. The Military Balance 2010. — P. 301.
  16. The Military Balance 2010. — P. 188.
  17. The Military Balance 2010. — P. 89.
  18. The Military Balance 2010. — P. 222, 227.
  19. The Military Balance 1991-1992. — P. 92.
  20. The Military Balance 2010. — P. 157.
  21. The Military Balance 2010. — P. 272.
  22. The Military Balance 2010. — P. 372.
  23. The Military Balance 2010. — P. 196.
  24. The Military Balance 2010. — P. 124.
  25. The Military Balance 2010. — P. 370.
  26. The Military Balance 1991-1992. — P. 83.
  27. The Military Balance 2004-2005. — P. 149.
  28. The Military Balance 2007. — P. 319.
  29. The Military Balance 1991-1992. — P. 168.
  30. The Military Balance 2004-2005. — P. 82.
  31. The Military Balance 1991-1992. — P. 91.
  32. The Military Balance 2007. — P. 172.
  33. The Military Balance 2004-2005. — P. 87.
  • Jane’s Armour and Artillery 2005—2006

Литература

  • 152-мм пушка-гаубица Д-20. Руководство службы. — Третье издание. — М.: Военное издательство Министерства обороны СССР, 1981. — С. 243. — 301 с.
  • Пушка Д-74 и пушка-гаубица Д-20. Руководство службы. — М.: Военное издательство Министерства обороны СССР, 1958. — 356 с.
  • Широкорад, А. Б. Энциклопедия отечественной артиллерии / Под общей ред. А. Е. Тараса. — Минск: Харвест, 2000. — 1156 с. — (Библиотека военной истории). — ISBN 985-433-703-0

Ссылки

Артиллерия резерва
Верховного
ГлавнокомандованияЗенитная артиллерияМорская артиллерияКорабельная
артиллерияБереговая
артиллерия

dic.academic.ru

152-мм пушка-гаубица Д-20 — Howling Pixel

152-мм пушка-гаубица Д-20 (Индекс ГРАУ — 52-П-546) — советская 152-мм буксируемая пушка-гаубица с ручным заряжанием. На западе впервые стала известна в 1955 году поэтому в странах блока НАТО имеет обозначение M1955.

152-мм пушка-гаубица Д-20
Тип
буксируемая пушка-гаубица
Страна  СССР
На вооружении и ряд других
Войны и конфликты Война во Вьетнаме, Шестидневная война (1967), Война Судного дня, Афганская война (1979—1989) и ряд других
Конструктор ОКБ-9
Разработан 1947
Производитель Завод №9
ПО «Баррикады»
Мотовилихинские заводы
Годы производства с 1953 года
Варианты 52-П-546, 52-П-546М, М-390
Масса, кг 5650
Тип тягача АТ-Л, Урал-375Д
Клиренс, мм 380
Скорость возки по шоссе, км/ч до 60
Длина, мм 8690
Длина ствола, мм 5195 (34 клб.) с дульным тормозом
Ширина, мм 2317
Высота, мм 1925..2520
Экипаж (расчёт), чел. 8
Калибр, мм 152
Затвор Вертикальный полуавтоматический клиновой затвор
Противооткатное устройство гидравлический буфер и гидропневматический рекуператор
Лафет с раздвижными станинами
Угол возвышения от −5° до 45°
Угол поворота 58°
Скорострельность,
выстрелов/мин
5-6 (пиковая)
1 (долговременная)
Начальная скорость
снаряда, м/с
ОФС: 511…655
БС: 600
БКС: 680
Прицельная дальность, м 17 410
Максимальная
дальность, м
24 000 (АРС)
Прицел ПГ-1М и ОП-4М

История

Гаубица-пушка Д-72 разрабатывалась сразу после окончания Второй мировой войны в ОКБ-9 Ф. Ф. Петрова; она должна была заменить довоенную 152-мм гаубицу-пушку МЛ-20 образца 1937 года. Где-то в 1950-52 году гаубицу переименовали в пушку-гаубицу Д-20 (Д — индекс завода, 20 — замена МЛ-20), поскольку угол возвышения оказался ограничен 45°. Д-20 стала первой 152-мм орудийной системой с полуавтоматическим клиновым затвором с вертикальным перемещением клина. Также, это орудие в модификации Д-22 (индекс ГРАУ —

2А33) было использовано для САУ 2С3 «Акация». Производство началось в 1953 году на заводе № 9. В 1955 году оно было перенесено на завод № 221.

ТТХ

Длина ствола орудия — 34 калибра. Длина канала ствола 4240 мм/27,2 клб. Длина нарезной части — 3467 миллиметров.

Модификации

Д-20 находится на вооружении, по крайней мере в 13 странах и производилась по лицензии в КНР, как Тип 66 (или модернизированный вариант Тип 66-1). САУ на её базе известная, как Тип 83, была впервые представлена в середине 1980-х годов. Югославия также изготавливала пушку-гаубицу М84 NORA-A разработанную на базе Д-20, а Сербия спроектировала на основе 155-мм модификации М84 NORA-A САУ Nora B-52 на четырёхосном колёсном шасси FAP-2632.

Россия

Д-20М «Хитин» (Индекс ГАУ — 52-П-546М) — модернизированный вариант, оснащённый автоматическим досылателем, увеличивающим скорострельность до 7—8 выстр./мин. Модернизация выполнена ЦКБ «Титан». Предлагается на экспорт.

КНР

  • Тип 66 — китайский вариант Д-20 производимый по лицензии. Модернизированный вариант известен, как тип 66-1.[1]
    • Тип 83 — самоходная артиллерийская установка созданная на основе артчасти от гаубицы тип 66, по конструкции идентична САУ 2С3 «Акация».

Румыния

  • A411 — гаубица разработана Arsenal Armatei, в основном подобна Д-20. Данный вариант использует собственные 152-мм боеприпасы, которые (при длине ствола в 20,5 калибров) имеют максимальную дальность в 17,2 км (24 км со снарядом ОФ-550). В румынской армии A411 известна как 152-мм буксируемая пушка-гаубица M1981 (рум. Tun/Obuzier calibrul 152-mm tractat M1981).[1]

Также, Румыния изготавливала 130-мм пушку A412 (на базе артчасти 130-мм китайского варианта пушки Д-74 тип 59-1) известную под обозначением M1982 (или M82) и 152-мм гаубицу A425 (по китайским технологиям) известную под обозначением M1985 (или M85), в которых применялся лафет от дуплекса Д-74/Д-20.[1]

Боеприпасы

Боевое применение

Эксплуатанты

Современные операторы

  •  Азербайджан — 24 Д-20, по состоянию на 2017 год[9]
  •  Ангола — 4 Д-20, по состоянию на 2017 год[10]. поставленны в 1999 году из Болгарии[11]
  •  Армения — 34 Д-20, по состоянию на 2017 год[12]. 87 единицы Д-20 по состоянию на 2016 год[13]
  •  Болгария — 24 Д-20, по состоянию на 2017 год[14]
  •  Венгрия — 18 Д-20, по состоянию на 2017 год[15]
  •  Вьетнам — некоторое количество Д-20, по состоянию на 2017 год[16]
  •  Ирак — некоторое количество Д-20, по состоянию на 2017 год[17]
  •  Иран — 30 Д-20, по состоянию на 2017 год[18]
  •  Китай — некоторое количество (<2106) Тип 66 (Д-20), по состоянию на 2017 год[19]
  •  Республика Конго — некоторое количество Д-20, по состоянию на 2017 год[20]
  •  Молдавия — 31 Д-20, по состоянию на 2017 год[21]
  •  Никарагуа — 30 Д-20 на хранении, по состоянию на 2017 год[22]
  •  Сирия — некоторое количество Д-20, по состоянию на 2017 год[23]
  •  Туркмения — 72 Д-20, по состоянию на 2017 год[24]
  •  Украина — >130 Д-20, по состоянию на 2017 год[25]
  •  Шри-Ланка — 46 Тип 66 (Д-20), по состоянию на 2017 год[26]

Иные операторы

Бывшие операторы

Где можно увидеть

Галерея

Аналоги

Примечания

  1. 1 2 3 Janes Armour and Artillery 2003—2004
  2. 1 2 3 4 В музее «Мотовилихи» началось пополнение площадки с военной техникой. ОАО «Мотовилихинские заводы». Дата обращения 10 мая 2012. Архивировано 19 июня 2012 года.
  3. ↑ Болгария подарила Ираку гаубицы для борьбы с ИГ. Lenta.ru (15 января 2015). Дата обращения 7 декабря 2015.
  4. ↑ Военная техника в Чечне (1999-2000). Вестник ПВО. Дата обращения 7 декабря 2015.
  5. ↑ «Наследники шаха Исмаила». Армии стран бывшего СССР: Азербайджан. Lenta.ru (11 января 2014). Дата обращения 15 декабря 2015.
  6. ↑ Карабах вспыхнул снова. Газета.Ru (02 апреля 2016). Дата обращения 26 апреля 2016.
  7. ↑ Отчёт СММ ОБСЕ на Украине за 16 мая 2016 года. ОБСЕ (17 мая 2016). Дата обращения 20 мая 2016.
  8. ↑ Отчёт СММ ОБСЕ на Украине за 15 мая 2016 года. ОБСЕ (16 мая 2016). Дата обращения 20 мая 2016.
  9. ↑ The Military Balance 2017. — P. 201.
  10. ↑ The Military Balance 2017. — P. 495.
  11. ↑ Jane’s Armour and Artillery 2002—2003 / edited by Christopher F. Foss. — 23th edition. — Jane’s Information Group, 2002. — 952 p. — ISBN 978-0710624253.
  12. ↑ The Military Balance 2017. — P. 199.
  13. International Institute for Strategic Studies. The Military Balance 2016 / James Hackett. — London: Taylor&Francis, 2016. — С. 178. — 504 с. — ISBN ISBN 9781857438352.
  14. ↑ The Military Balance 2017. — P. 97.
  15. ↑ The Military Balance 2017. — P. 124.
  16. ↑ The Military Balance 2017. — P. 339.
  17. ↑ The Military Balance 2017. — P. 381.
  18. ↑ The Military Balance 2017. — P. 377.
  19. ↑ The Military Balance 2017. — P. 280.
  20. ↑ The Military Balance 2017. — P. 505.
  21. ↑ The Military Balance 2017. — P. 209.
  22. ↑ The Military Balance 2017. — P. 464.
  23. ↑ The Military Balance 2017. — P. 405.
  24. ↑ The Military Balance 2017. — P. 226.
  25. ↑ The Military Balance 2017. — P. 228.
  26. ↑ The Military Balance 2017. — P. 330.
  27. ↑ The Military Balance 2017. — P. 563.
  28. ↑ The Military Balance 1991-1992. — P. 83.
  29. ↑ The Military Balance 2004-2005. — P. 149.
  30. ↑ The Military Balance 2010. — P. 178.
  31. ↑ The Military Balance 2010. — P. 179.
  32. ↑ The Military Balance 2010. — P. 277.
  33. ↑ The Military Balance 2007. — P. 319.
  34. ↑ The Military Balance 1991-1992. — P. 168.
  35. ↑ The Military Balance 2004-2005. — P. 82.
  36. ↑ The Military Balance 1991-1992. — P. 91.
  37. ↑ The Military Balance 1991-1992. — P. 92.
  38. ↑ The Military Balance 2010. — P. 157.
  39. International Institute for Strategic Studies. The Military Balance 2016 / James Hackett. — London: Taylor&Francis, 2016. — С. 190. — 504 с. — ISBN ISBN 9781857438352.
  40. ↑ The Military Balance 2007. — P. 172.
  41. ↑ The Military Balance 2004-2005. — P. 87.
  42. ↑ The Military Balance 2010. — P. 124.
  43. Рузаев С.В. Артиллерийские системы из коллекции музея военной техники УГМК. — Екатеринбург: Уральский рабочий, 2017. — 80 с. — 1000 экз. — ISBN 978-5-85383-687-7.

Литература

  • 152-мм пушка-гаубица Д-20. Руководство службы. — Третье издание. — М.: Военное издательство Министерства обороны СССР, 1981. — С. 243. — 301 с.
  • Пушка Д-74 и пушка-гаубица Д-20. Руководство службы / инженер-полковник Чернов В. П. — М.: Военное издательство Министерства обороны СССР, 1958. — 356 с.
  • Широкорад, А. Б. Энциклопедия отечественной артиллерии / Под общей ред. А. Е. Тараса. — Минск: Харвест, 2000. — 1156 с. — (Библиотека военной истории). — ISBN 985-433-703-0.

Ссылки

122-мм пушка Д-74

122-мм пушка Д-74 — советская буксируемая пушка корпусной артиллерии периода 1950-х годов. Была разработана ОКБ-9 под руководством Ф. Петрова в 1947—1950 годах и предназначалась для замены в корпусной артиллерии 122-мм пушки обр. 1931/37 гг.

К серии пушка пришла с повышенной баллистикой и боеприпасом от танкового орудия М-62 — использовалась гильза, аналогичная 130-миллиметровой. Д-74 являлась частью нового дуплекса корпусной артиллерии, включавшего также 152-мм пушку-гаубицу Д-20. Серийное производство Д-74 было начато в 1955 году, а первые серийные орудия были приняты армией в 1956 году. Копия Д-74 также выпускалась в Китае, под обозначением Тип 59-1.

130-мм зенитная пушка КС-30

КС-30 — советское зенитное орудие калибра 130 мм. Главный конструктор — Л. В. Люльев.

2Б14

2Б14 «Поднос» — советский 82-мм миномёт, стреляющий теми же снарядами, что и 2Б9 «Василёк». Создавался для подавления живой силы и огневых средств противника в поддержку моторизованным частям. Он незаменим в ближнем бою при уничтожении противника в окопах и складках местности, за обратными скатами высот, домами и заборами.

А-215 Град-М

А-215 «Град-М» — советская РСЗО калибра 122 мм. Создана на базе РСЗО 9К51 «Град».

А-220

А-220 — советская опытная одноорудийная корабельная артиллерийская установка калибра 57-мм.

А-223

А-223 «Снег» — советская корабельная система неуправляемого ракетного оружия (НРО) калибра 140 мм.

А-22 «Огонь»

А-22 Огонь — советский огнемётно-зажигательный корабельный комплекс калибра 140 мм.

БМ-24Т

БМ-24Т (индекс ГРАУ — 8У35, обозначение шасси по классификации ГБТУ — Объект 712) — советская гусеничная реактивная система залпового огня.

В-11

В-11 — советское 37-мм спаренное корабельное зенитное орудие.

Венгерская народная армия

Венгерская народная армия (венг. Magyar Néphadsereg), сокращённо ВНА — вооружённые силы Венгерской Народной Республики, для защиты суверенитета и территориальной целостности государства, существовавшие с 1951 года по 1990 год.

Венгерская народная армия была в составе объединённых вооружённых сил Организации Варшавского договора, однако не участвовала ни в каких сражениях или столкновениях, кроме подавления выступлений в Чехословакии в 1968 году. После упразднения Венгерской Народной Республики правопреемником Венгерской народной армии стали современные вооружённые силы Венгрии.

Д-20

Д-20 — первый советский двухконтурный двухвальный турбореактивный авиационный двигатель, выпускавшийся серийно.

Дамба (РСЗО)

ДП-62 «Дамба» — советский береговой самоходный реактивный бомбомётный комплекс. Создан на базе РСЗО 9К51 «Град».

ЗИФ-31

ЗИФ-31 — 57-мм спаренная зенитная корабельная артустановка, состоявшая на вооружении ВМФ СССР. Создавалась в четырёх вариантах: ЗИФ-31, ЗИФ-31С, ЗИФ-31Б и ЗИФ-31БС.

Корпусная / армейская артиллерия

Корпусная / армейская артиллерия — артиллерийские части и подразделения, находящиеся в подчинении непосредственно командира общевойскового корпуса или командующего общевойсковой армией.

Поддон (часть лафета)

Поддон — конструкционный элемент нижнего станка на лафете многих буксируемых артиллерийских систем, используемый для обеспечения надёжной опоры при ведении огня. Как правило, представляет собой гидравлический или винтовой домкрат с опорным основанием тарельчатого типа.

Полковое орудие

Полковое орудие, Полковая пушка — артиллерийское орудие (пушка), полагающееся по штату формирования, то есть для усиления огневой мощи стрелкового, пехотного, моторизованного стрелкового (пехотного), кавалерийского, воздушно-десантного и других полков в родах войск (сил) вида вооружённых сил государств мира.

Для данного типа (вида) артиллерийского орудия также используются словосочетания полковая артиллерия, пехотное орудие, орудие сопровождения пехоты и так далее.

Сухопутные войска Узбекистана

Сухопутные войска Узбекистана (узб. O’zbekiston quruqlik qo’shinlari) — один из видов вооружённых сил Узбекистана.

Численность Сухопутных войск, на 2016 год, составляет 24500. человек в составе одного танкового корпуса, десяти моторизированных, одной лёгкой горной, одной воздушно-десантной, трёх воздушно-штурмовых и четырёх инженерных бригад, а также одной бригады Национальной гвардии.Узбекистан разделён на четыре особых военных округа и одно командование:

Юго-Западный — штаб в Карши

Восточный — штаб в Фергане

Центральный — штаб в Джизаке

Северо-Западный — штаб в Нукусе

Оперативное командование — ТашкентВ каждом округе дислоцирована укомплектованная по полному штату армейская бригада (мотострелковая, танковая или десантно-штурмовая). В особый период командующие округами становятся руководителями всех частей и подразделений силовых структур, расположенных на территории округа.

Ядерный снаряд

Ядерный снаряд — боеприпас для нанесения тактического ядерного удара по крупным целям и скоплениям сил противника. Наиболее эффективное и разрушительное средство, доступное артиллерии. Данные боеприпасы есть у большинства ядерных держав, в том числе у США и России.

Артиллерия СССР после 1945 года

Войсковая артиллерия


Морская артиллерия

На других языках

This page is based on a Wikipedia article written by authors (here).
Text is available under the CC BY-SA 3.0 license; additional terms may apply.
Images, videos and audio are available under their respective licenses.

howlingpixel.com

152-мм пушка-гаубица Д-20 Википедия

152-мм пушка-гаубица Д-20
Тип буксируемая пушка-гаубица
Страна СССР СССР
На вооружении и ряд других
Войны и конфликты Война во Вьетнаме, Шестидневная война (1967), Война Судного дня, Афганская война (1979—1989) и ряд других
Конструктор ОКБ-9
Разработан 1947
Производитель Завод №9
ПО «Баррикады»
Мотовилихинские заводы
Годы производства с 1953 года
Варианты 52-П-546, 52-П-546М, М-390
Масса, кг 5650
Тип тягача АТ-Л, Урал-375Д
Клиренс, мм 380
Скорость возки по шоссе, км/ч до 60
Длина, мм 8690
Длина ствола, мм 5195 (34 клб.) с дульным тормозом
Ширина, мм 2317
Высота, мм 1925..2520
Экипаж (расчёт), чел. 8
Калибр, мм 152
Затвор Вертикальный полуавтоматический клиновой затвор
Противооткатное устройство гидравлический буфер и гидропневматический рекуператор
Лафет с раздвижными станинами
Угол возвышения от −5° до 45°
Угол поворота 58°
Скорострельность,
выстрелов/мин
5-6 (пиковая)
1 (долговременная)
Начальная скорость
снаряда, м/с
ОФС: 511…655
БС: 600
БКС: 680
Прицельная дальность, м 17 410

ru-wiki.ru

152-мм пушка-гаубица Д-20 — Википедия

Материал из Википедии — свободной энциклопедии

152-мм пушка-гаубица Д-20
Тип буксируемая пушка-гаубица
Страна СССР СССР
История службы
На вооружении и ряд других
Войны и конфликты Война во Вьетнаме, Шестидневная война (1967), Война Судного дня, Афганская война (1979—1989) и ряд других
История производства
Конструктор ОКБ-9
Разработан 1947
Производитель Завод №9
ПО «Баррикады»
Мотовилихинские заводы
Варианты 52-П-546, 52-П-546М, М-390
Характеристики
Масса, кг 5650
Тип тягача АТ-Л, Урал-375Д
Клиренс, мм 380
Скорость возки по шоссе, км/ч до 60
Длина, мм 8690
Длина ствола, мм 5195 (34 клб)
Ширина, мм 2317
Высота, мм 1925..2520
Экипаж (расчёт), чел. 8
Калибр, мм 152
Затвор Вертикальный полуавтоматический клиновой затвор
Противооткатное устройство гидравлический буфер и гидропневматический рекуператор
Лафет с раздвижными станинами
Угол возвышения от −5° до 45°
Угол поворота 58°
Скорострельность,
выстрелов/мин
5-6 (пиковая)
1 (долговременная)
Начальная скорость
снаряда, м/с
ОФС: 511..655
БС: 600
БКС: 680
Прицельная дальность, м 17410
Максимальная
дальность, м
24000 (АРС)
Прицел ПГ-1М и ОП-4М
 152-мм пушка-гаубица Д-20 на Викискладе
Эта статья — о 152-мм советском буксируемом орудии. О советском двухконтурном турбореактивном двигателе см. Д-20.

152-мм пушка-гаубица Д-20 (Индекс ГРАУ — 52-П-546) — советская 152-мм буксируемая пушка-гаубица с ручным заряжанием. На западе впервые стала известна в 1955 году поэтому в странах блока НАТО имеет обозначение M1955.

История

Пушка-гаубица Д-20 была разработана сразу после окончания Второй мировой войны в ОКБ-9 Ф. Ф. Петрова; она должна была заменить довоенную 152-мм гаубицу-пушку МЛ-20 образца 1937 года. Длина ствола орудия — 34 калибра. Д-20 стала первой 152-мм орудийной системой с полуавтоматическим клиновым затвором с вертикальным перемещением клина. Также, это орудие в модификации Д-22 (индекс ГРАУ — 2А33) было использовано для САУ 2С3 «Акация».

Модификации

Д-20 находится на вооружении, по крайней мере в 13 странах и производилась по лицензии в КНР, как Тип 66 (или модернизированный вариант Тип 66-1). САУ на её базе известная, как Тип 83, была впервые представлена в середине 1980-х годов. Югославия также изготавливала пушку-гаубицу М84 NORA-A разработанную на базе Д-20, а Сербия спроектировала на основе 155-мм модификации М84 NORA-A САУ Nora B-52 на четырёхосном колёсном шасси FAP-2632.

Россия

Д-20М «Хитин» (Индекс ГАУ — 52-П-546М) — модернизированный вариант, оснащённый автоматическим досылателем, увеличивающим скорострельность до 7—8 выстр./мин. Модернизация выполнена ЦКБ «Титан». Предлагается на экспорт.

КНР

  • Тип 66 (англ.)русск. — китайский вариант Д-20 производимый по лицензии. Модернизированный вариант известен, как тип 66-1.[1]
    • Тип 83 — самоходная артиллерийская установка созданная на основе артчасти от гаубицы тип 66, по конструкции идентична САУ 2С3 «Акация».

Румыния

  • A411 — гаубица разработана Arsenal Armatei, в основном подобна Д-20. Данный вариант использует собственные 152-мм боеприпасы, которые (при длине ствола в 20,5 калибров) имеют максимальную дальность в 17,2 км (24 км со снарядом ОФ-550). В румынской армии A411 известна как 152-мм буксируемая пушка-гаубица M1981 (рум. Tun/Obuzier calibrul 152-mm tractat M1981).[1]

Также, Румыния изготавливала 130-мм пушку A412 (на базе артчасти 130-мм китайского варианта пушки Д-74 тип 59-1) известную под обозначением M1982 (или M82) и 152-мм гаубицу A425 (по китайским технологиям) известную под обозначением M1985 (или M85), в которых применялся лафет от дуплекса Д-74/Д-20.[1]

Боеприпасы

Боевое применение

Эксплуатанты

Современные операторы

  • Азербайджан Азербайджан — 24 Д-20, по состоянию на 2017 год[9]
  • Ангола Ангола — 4 Д-20, по состоянию на 2017 год[10]. поставленны в 1999 году из Болгарии[11]
  • Армения Армения — 34 Д-20, по состоянию на 2017 год[12]. 87 единицы Д-20 по состоянию на 2016 год[13]
  • Болгария Болгария — 24 Д-20, по состоянию на 2017 год[14]
  • Венгрия Венгрия — 18 Д-20, по состоянию на 2017 год[15]
  • Вьетнам Вьетнам — некоторое количество Д-20, по состоянию на 2017 год[16]
  • Ирак Ирак — некоторое количество Д-20, по состоянию на 2017 год[17]
  • Иран Иран — 30 Д-20, по состоянию на 2017 год[18]
  • КНР КНР — некоторое количество (<2106) Тип 66 (Д-20), по состоянию на 2017 год[19]
  • Республика Конго Республика Конго — некоторое количество Д-20, по состоянию на 2017 год[20]
  • Молдавия Молдавия — 31 Д-20, по состоянию на 2017 год[21]
  • Никарагуа Никарагуа — 30 Д-20 на хранении, по состоянию на 2017 год[22]
  • Сирия Сирия — некоторое количество Д-20, по состоянию на 2017 год[23]
  • Туркмения Туркмения — 72 Д-20, по состоянию на 2017 год[24]
  • Украина Украина — >130 Д-20, по состоянию на 2017 год[25]
  • Шри-Ланка Шри-Ланка — 46 Тип 66 (Д-20), по состоянию на 2017 год[26]

Иные операторы

Бывшие операторы

Где можно увидеть

Галерея

Примечания

Литература

  • 152-мм пушка-гаубица Д-20. Руководство службы. — Третье издание. — М.: Военное издательство Министерства обороны СССР, 1981. — С. 243. — 301 с.
  • Пушка Д-74 и пушка-гаубица Д-20. Руководство службы. — М.: Военное издательство Министерства обороны СССР, 1958. — 356 с.
  • Широкорад, А. Б. Энциклопедия отечественной артиллерии / Под общей ред. А. Е. Тараса. — Минск: Харвест, 2000. — 1156 с. — (Библиотека военной истории). — ISBN 985-433-703-0.

Ссылки

Артиллерия СССР после 1945 года

Войсковая артиллерия


Морская артиллерия

wikipedia.green

152-мм пушка-гаубица Д-20

TR | UK | KK | BE | EN |
152-мм пушка-гаубица д-20
и ряд других Эта статья — о 152-мм советском буксируемом орудии. О советском двухконтурном турбореактивном двигателе см. Д-20.

152-мм пушка-гаубица Д-20 (Индекс ГРАУ — 52-П-546) — советская 152-мм буксируемая пушка-гаубица с ручным заряжанием. На западе впервые стала известна в 1955 году поэтому в странах блока НАТО имеет обозначение M1955.

Содержание

  • 1 История
  • 2 Модификации
    • 2.1 Россия
    • 2.2 КНР
    • 2.3 Румыния
  • 3 Боеприпасы
  • 4 Боевое применение
  • 5 Эксплуатанты
    • 5.1 Бывшие владельцы
  • 6 Примечания
  • 7 Литература
  • 8 Ссылки

История

Вид сзади Табличка на бронещите

Пушка-гаубица Д-20 была разработана сразу после окончания Второй мировой войны в ОКБ-9 Ф. Ф. Петрова; она должна была заменить довоенную 152-мм гаубицу-пушку МЛ-20 образца 1937 года. Длина ствола орудия — 34 калибра. Д-20 стала первой 152-мм орудийной системой с полуавтоматическим клиновым затвором с вертикальным перемещением клина. Также, это орудие в модификации Д-22 (индекс ГРАУ — 2А33) было использована для САУ 2С3 «Акация».

Модификации

Д-20 находится на вооружении, по крайней мере в 13 странах и производилась по лицензии в КНР, как Тип 66 (или модернизированный вариант Тип 66-1). САУ на её базе известная, как Тип 83, была впервые представлена в середине 1980-х годов. Югославия также изготавливала пушку-гаубицу М84 NORA-A разработанную на базе Д-20, а Сербия спроектировала на основе 155-мм модификации М84 NORA-A САУ Nora B-52 на четырёхосном колёсном шасси FAP-2632.

Россия

Д-20М «Хитин» (Индекс ГАУ — 52-П-546М) — модернизированный вариант, оснащённый автоматическим досылателем, увеличивающим скорострельность до 7-8 выстр./мин. Модернизация выполнена ЦКБ «Титан». Предлагается на экспорт.

КНР

  • Тип 66 (англ.)русск. — китайский вариант Д-20 производимый по лицензии. Модернизированный вариант известен, как тип 66-1.
    • Тип 83 — самоходная артиллерийская установка созданная на основе артчасти от гаубицы тип 66, по конструкции идентична САУ 2С3 «Акация».

Румыния

  • A411 — гаубица разработана Arsenal Armatei, в основном подобна Д-20. Данный вариант использует собственные 152-мм боеприпасы, которые (при длине ствола в 20,5 калибров) имеют максимальную дальность в 17,2 км (24 км со снарядом ОФ-550). В румынской армии A411 известна как 152-мм буксируемая пушка-гаубица M1981 (рум. Tun/Obuzier calibrul 152-mm tractat M1981).

Также, Румыния изготавливала 130-мм пушку A412 (на базе артчасти 130-мм китайского варианта пушки Д-74 тип 59-1) известную под обозначением M1982 (или M82) и 152-мм гаубицу A425 (по китайским технологиям) известную под обозначением M1985 (или M85), в которых применялся лафет от дуплекса Д-74/Д-20.

Боеприпасы

  • Осколочно-фугасный, ОФ-32 — дальность 17400 м
  • Кумулятивно-осколочный
  • Зажигательный
  • Снаряд постановщик помех
  • Химический
  • Снаряд со стреловидными поражающими элементами
  • Управляемый Краснополь-М
  • ядерный снаряд 3ВБ3

Боевое применение

  • Война в Персидском заливе
  • Афганская война (1979—1989)
  • Пограничный конфликт на острове Даманский
  • Шестидневная война (1967)
  • Вооружённый конфликт на севере Ирака (2014)

Эксплуатанты

  • Азербайджан Азербайджан — 30 единиц Д-20 по состоянию на 2010 год
  • Ангола Ангола 4 единицы Д-20 по состоянию на 2010 год; поставленны в 1999 году из Болгарии
  • Армения Армения — 34 единицы Д-20 по состоянию на 2010 год
  • Белоруссия Белоруссия — 58 единиц Д-20 по состоянию на 2010 год
  • Болгария Болгария — 132 единицы Д-20 по состоянию на 2010 год
  • Босния и Герцеговина Босния и Герцеговина — всего 30 орудий, в том числе 13 Д-20 и 17 M84 «NORA-A» по состоянию на 2010 год
  • Венгрия Венгрия — 16 единиц Д-20 по состоянию на 2010 год
  • Вьетнам Вьетнам — на вооружении значительное количество орудий Д-20 по состоянию на 2010 год
  • Ирак Ирак — 18 единиц Д-20 по состоянию на 2015 год
  • Иран Иран — 30 единиц Д-20 по состоянию на 2010 год
  • Йемен Йемен — 10 единиц Д-20 по состоянию на 2010 год
  • КНР КНР — на вооружении значительное количество орудий Тип 66 по состоянию на 2010 год
  • Республика Конго Республика Конго — на вооружении Сухопутных войск по состоянию на 2010 год
  • Молдавия Молдавия — 31 единиц Д-20 по состоянию на 2010 год
  • Мьянма Мьянма — 35 единиц поставлено в 2009 году из КНДР
  • Никарагуа Никарагуа — 30 единиц Д-20 на хранении по состоянию на 2010 год
  • Россия Россия — всего 1115 Д-20, в том числе 1075 единиц в РВиА Сухопутных войск ВС РФ и 40 единиц в РВиА Береговых войск ВМФ ВС РФ по состоянию на 2010 год
  • Румыния Румыния — 84 Д-20 находились на вооружении по состоянию на 1991-1992 годы, по состоянию на 2010 год румынская армия имела 329 гаубиц M1981 (245 находились в эксплуатации)
  • Сирия Сирия — до 70 единиц Д-20/МЛ-20 по состоянию на 2010 год
  • Туркмения Туркмения — 72 единицы Д-20 по состоянию на 2010 год
  • Украина Украина — 215 единиц Д-20 по состоянию на 2010 год
  • Хорватия Хорватия — всего 41 орудие, в том числе 20 Д-20, 18 M84 «NORA-A» и 3 M84H по состоянию на 2010 год
  • Шри-Ланка Шри-Ланка — 40 орудий Тип 66 по состоянию на 2010 год

Бывшие владельцы

  • Албания Албания — китайские Тип 66 находились на вооружении по состоянию на 1991-1992 годы
  • Афганистан Афганистан — Д-20 находились на вооружении по состоянию на 2004-2005 годы
  • ГДР ГДР — см. данные по Финляндии
  • Казахстан Казахстан — 74 единиц Д-20 находились на вооружении по состоянию на 2007 год
  • КНДР КНДР — значительное количество китайских Тип 66 находились на вооружении по состоянию на 1991-1992 годы
  • Нагорно-Карабахская Республика Нагорно-Карабахская Республика — 53 орудий Д-20 находились на вооружении по состоянию на 2004-2005 годы
  • Польша Польша — 166 Д-20 находились на вооружении по состоянию на 1991-1992 годы
  • Сербия Сербия — всего 68 орудий, в том числе 18 Д-20 и 50 M84 «NORA-A» находились на вооружении по состоянию на 2007 год
  • СССР СССР — перешли к странам-преемникам
  • Финляндия Финляндия — бывшие Восточногерманские орудия, известные в Финляндии, как 152 H 55 находились на вооружении по состоянию на 2004-2005 годы
  • Югославия Югославия — M84 «NORA-A» (перешли к странам-преемникам)

Примечания

  1. 1 2 3 Janes Armour and Artillery 2003—2004
  2. 1 2 3 4 В музее «Мотовилихи» началось пополнение площадки с военной техникой (рус.). ОАО «Мотовилихинские заводы». Проверено 10 мая 2012. Архивировано из первоисточника 19 июня 2012.
  3. The Military Balance 2010. — P. 176.
  4. The Military Balance 2010. — P. 294.
  5. Jane’s Armour and Artillery 2002—2003 / edited by Christopher F. Foss. — 23th edition. — Jane’s Information Group, 2002. — 952 p. — ISBN 978-0710624253.
  6. The Military Balance 2010. — P. 174.
  7. The Military Balance 2010. — P. 178.
  8. The Military Balance 2010. — P. 122.
  9. The Military Balance 2010. — P. 179.
  10. The Military Balance 2010. — P. 140.
  11. The Military Balance 2010. — P. 433.
  12. Болгария подарила Ираку гаубицы для борьбы с ИГ
  13. The Military Balance 2010. — P. 251.
  14. The Military Balance 2010. — P. 277.
  15. The Military Balance 2010. — P. 400.
  16. The Military Balance 2010. — P. 301.
  17. The Military Balance 2010. — P. 188.
  18. The Military Balance 2010. — P. 89.
  19. The Military Balance 2010. — P. 222, 227.
  20. The Military Balance 1991-1992. — P. 92.
  21. The Military Balance 2010. — P. 157.
  22. The Military Balance 2010. — P. 272.
  23. The Military Balance 2010. — P. 372.
  24. The Military Balance 2010. — P. 196.
  25. The Military Balance 2010. — P. 124.
  26. The Military Balance 2010. — P. 370.
  27. The Military Balance 1991-1992. — P. 83.
  28. The Military Balance 2004-2005. — P. 149.
  29. The Military Balance 2007. — P. 319.
  30. The Military Balance 1991-1992. — P. 168.
  31. The Military Balance 2004-2005. — P. 82.
  32. The Military Balance 1991-1992. — P. 91.
  33. The Military Balance 2007. — P. 172.
  34. The Military Balance 2004-2005. — P. 87.

Литература

  • 152-мм пушка-гаубица Д-20. Руководство службы. — Третье издание. — М.: Военное издательство Министерства обороны СССР, 1981. — С. 243. — 301 с.
  • Пушка Д-74 и пушка-гаубица Д-20. Руководство службы. — М.: Военное издательство Министерства обороны СССР, 1958. — 356 с.
  • Широкорад, А. Б. Энциклопедия отечественной артиллерии / Под общей ред. А. Е. Тараса. — Минск: Харвест, 2000. — 1156 с. — (Библиотека военной истории). — ISBN 985-433-703-0.

Ссылки

  •  (англ.) TYPE 66 152MM TOWED GUN-HOWITZER
Войны и конфликты:Война во Вьетнаме, Шестидневная война (1967), Война Судного дня, Афганская война (1979—1989) и ряд других
История производства
Конструктор:ОКБ-9
Разработан:1947
Производитель:Завод №9
ПО «Баррикады»
Мотовилихинские заводы
Варианты:52-П-546, 52-П-546М, М-390
Характеристики
Масса, кг:5700
Клиренс, мм:380
Скорость возки по шоссе, км/ч:до 60
Длина, мм:8690
Длина ствола, мм:5 195 (34 клб)
Ширина, мм:2317
Высота, мм:1 925,,2520
Экипаж (расчёт), чел.:8
Калибр, мм:152
Затвор:Вертикальный полуавтоматический клиновой затвор
Противооткатное устройство:гидравлический буфер и гидропневматический рекуператор
Лафет:с раздвижными станинами
Угол возвышения:от −5° до 45°
Угол поворота:58°
Скорострельность,
выстрелов/мин:
5-6 (пиковая)
1 (долговременная)
Начальная скорость
снаряда, м/с
ОФС: 511..655
БС: 600
БКС: 680
Прицельная дальность, м:17410
Максимальная
дальность, м:
24000 (АРС)
Прицел:ПГ-1М и ОП-4М
Изображения на Викискладе?:152-мм пушка-гаубица Д-20
  Артиллерия СССР и России после 1945 года
Войсковая артиллерия
Батальонная
артиллерия
Противо
танковая
82-мм безоткатное орудие Б-10
Миномёты82-мм автоматический миномёт 2Б9 «Василёк» · 82-мм носимый миномёт 2Б14-1 «Поднос» · 82-мм носимый миномёт 2Б24 · 82-мм носимый миномёт 2Б25 «Галл» · 120-мм буксируемый миномёт 2Б-23 «Нона-М1»
Горная76-мм горная пушка обр. 1958 г. (М-99) · 120-мм орудие 2Б16 «Нона-К»
Гаубичная120-мм 2С23 «Нона-СВК» · 120-мм 2С31 «Вена» · 120-мм 2С34 «Хоста»
Полковая
артиллерия
Противо
танковая
57-мм пушка Ч-26 · 57-мм самодвижущаяся пушка СД-57 · 107-мм безоткатное орудие Б-11
Миномёты120-мм миномёт обр. 1955 г. (М-120) · 120-мм возимый миномёт 2Б11
Гаубичная122-мм гаубица Д-30 · 122-мм гаубица 2С1 «Гвоздика» · 152-мм гаубица 2А61 · 120-мм 2С9 «Нона-С»
Реактивная9К55 «Град-1»
Дивизионная
артиллерия
Пушечная85-мм пушка Д-44 · 85-мм самодвижущаяся пушка СД-44
Противо
танковая
85-мм пушка Д-48 · 100-мм пушка Т-12 · 100-мм пушка МТ-12 «Рапира» · 125-мм пушка «Спрут-Б» (2А45М)
Миномёты160-мм миномёт обр. 1949 г. (М-160)
Гаубичная152-мм гаубица 2А65 «Мста-Б» · 152-мм гаубица 2С3 «Акация» · 152-мм гаубица 2С19 «Мста-С»
Реактивная140-мм БМ-14 · 140-мм РПУ-14 · 122-мм БМ-21 «Град» · 122-мм БМ-21В «Град-В» · 122-мм 9К59 «Прима» · ТОС-1 «Буратино»
Корпусная/армейская
артиллерия
Пушечная122-мм пушка Д-74 · 130-мм пушка М-46 · 152-мм пушка М-47 · 152-мм пушка 2А36 «Гиацинт-Б» · 152-мм пушка 2С5 «Гиацинт»
Гаубичная152-мм пушка-гаубица Д-20
Реактивная240-мм БМ-24 · 240-мм БМ-24Т · 220-мм БМ-27 «Ураган»
Артиллерия резерва
Верховного
Главнокомандования
Миномёты240-мм миномёт обр. 1950 г. (М-240) · 240-мм миномёт 2С4 «Тюльпан»
Пушечная180-мм пушка С-23 · 203-мм пушка 2С7 «Пион»
Гаубичная203-мм гаубица Б-4М
Реактивная200-мм БМД-20 · 300-мм БМ-30 «Смерч»
Зенитная
артиллерия
Большого
калибра
130-мм зенитная пушка КС-30 · 152-мм пушка КМ-52
Среднего
калибра
85-мм зенитная пушка КС-18 · 100-мм зенитная пушка КСМ-65 · 100-мм зенитная пушка КС-19
Малого
калибра
23-мм пушка ЗУ-23 · 23-мм ЗСУ-23-4 «Шилка» · 57-мм автоматическая пушка С-60 · 57-мм ЗСУ-57-2 · 30-мм 2С6 «Тунгуска» · 30-мм 96К6 «Панцирь-С1»
Морская артиллерия
Корабельная
артиллерия
РСЗОА-215 «Град-М» · А-22 «Огонь» · А-223 «Снег»
> 99ммСМ-2-1 · АК-100 · А-190 · АК-130 · А-192
> 57ммСМ-24-ЗИФ · ЗИФ-31 · ЗИФ-75 · АК-725 · АК-726 · АК-176 · А-220 · А-220М
> 20ммУ-23 · 84-КМ · 2М-3 · 2М-8 · 70-К · В-11 · СМ-20-ЗИФ · АК-230 · АК-630 · 6К30ГШ · АК-630М-2
Береговая
артиллерия
СтационарнаяМБ-3-12 · МБ-2-180 · МУ-1
ПодвижнаяКСМ-65 · СМ-4-1 · СМ-9-1 · БР-108 · А-222 «Берег» · ДП-62 «Дамба»

152-мм пушка-гаубица д-20


152-мм пушка-гаубица Д-20 Информацию О




152-мм пушка-гаубица Д-20 Комментарии

152-мм пушка-гаубица Д-20
152-мм пушка-гаубица Д-20
152-мм пушка-гаубица Д-20 Вы просматриваете субъект

152-мм пушка-гаубица Д-20 что, 152-мм пушка-гаубица Д-20 кто, 152-мм пушка-гаубица Д-20 описание

There are excerpts from wikipedia on this article and video

www.turkaramamotoru.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
