Артиллерия. Крупный калибр. 122-мм гаубица М-30 образца 1938 года » Военное обозрение

Гаубица М-30, известна, наверное, всем. Знаменитое и легендарное орудие рабоче-крестьянской, советской, российской и множества других армий. Любой документальный фильм о Великой Отечественной почти обязательно включает в себя кадры ведения огня батареей М-30. Да и сегодня, несмотря на возраст, это орудие в строю во многих армиях мира.


А кстати, 80 лет как бы…

Итак, речь сегодня пойдет о 122-мм гаубице образца 1938 года М-30. О гаубице, которую многие специалисты артиллерии называют эпохой. А зарубежные эксперты — самым распространенным орудием в истории артиллерии (около 20 тысяч единиц). Системе, где самым органическим образом соединились старые, испытанные многолетней эксплуатацией других орудий, решения, и новые, ранее неизвестные.

В предшествующей этой публикации статье мы рассказывали о самой многочисленной гаубице РККА предвоенного периода — 122-мм гаубице образца 1910/30 годов. Именно эту гаубицу уже на второй год войны заменила по численности М-30. По данным из различных источников, в 1942 году численность М-30 была уже больше предшественницы.

Материалов о создании системы много. Разбираются буквально все нюансы конкурентной борьбы разных КБ, тактико-технические характеристики орудий, конструктивные особенности и прочее. Точки зрения авторов таких статей иногда диаметрально противоположны.

Разбирать все детали таких споров не хотелось бы. Поэтому историческую часть повествования «обозначим пунктиром», оставив читателям право на собственное мнение по этому вопросу. Мнение авторов всего лишь одно из многих и не может служить единственно верным и окончательным.

Итак, 122-мм гаубица образца 1910/30 годов устарела уже к середине 30-х годов. Та «малая модернизация», которую провели в 1930 году, всего лишь продлила жизнь этой системы, но не вернула ей молодость и функциональность. То есть служить орудие еще могло, весь вопрос — как. Ниша дивизионных гаубиц довольно скоро оказалась бы пуста. И это понимали все. Командование РККА, руководители государства и сами конструкторы артиллерийских систем.

В 1928 году даже развернулась достаточно бурная дискуссия по этому вопросу после публикации статьи в «Журнале артиллерийского комитета». Споры велись по всем направлениям. От боевого применения и конструкции орудий, до необходимого и достаточного калибра гаубиц. На основании опыта Первой мировой войны вполне обоснованно рассматривались сразу несколько калибров, от 107 до 122 мм.

Задание на разработку артиллерийской системы на замену устаревшей дивизионной гаубицы конструкторы получили 11 августа 1929 года. В исследованиях по вопросу калибра гаубицы однозначного ответа о выборе 122 мм нет. Авторы склоняются к самому простому и логичному объяснению.

Боеприпасов именно этого калибра у РККА было достаточно. Более того, у страны была возможность производить эти боеприпасы в необходимом количестве на уже имеющихся заводах. И третье, логистика доставки боеприпасов была максимально упрощена. Самая многочисленная гаубица (обр. 1910/30г.) и новая гаубица могли бы снабжаться «из одного ящика».

Описывать проблемы при «рождении» и подготовке к серийному производству гаубицы М-30 смысла нет. Об этом прекрасно рассказано в «Энциклопедии отечественной артиллерии», наверное, самого авторитетного историка артиллерии А. Б. Широкорада.

Тактико-технические требования к новой дивизионной гаубице Артиллерийское Управление РККА озвучило в сентябре 1937 года. Требования достаточно жесткие. Особенно в части затвора. АУ требовало клинового затвора (перспективного и имеющего большой потенциал для модернизации). Инженеры и конструкторы же понимали, что эта система недостаточно надежна.


Разработкой гаубицы занимались сразу три ОКБ: Уральского машиностроительного завода («Уралмаш»), завода № 172 имени Молотова («Мотовилиха», Пермь) и Горьковского завода №92 («Нижегородский машиностроительный завод»).

Представленные этими заводами образцы гаубиц были достаточно интересны. Но уральская разработка (У-2) существенно уступала горьковской (Ф-25) и пермской (М-30) по баллистике. Поэтому не рассматривалась как перспективная.

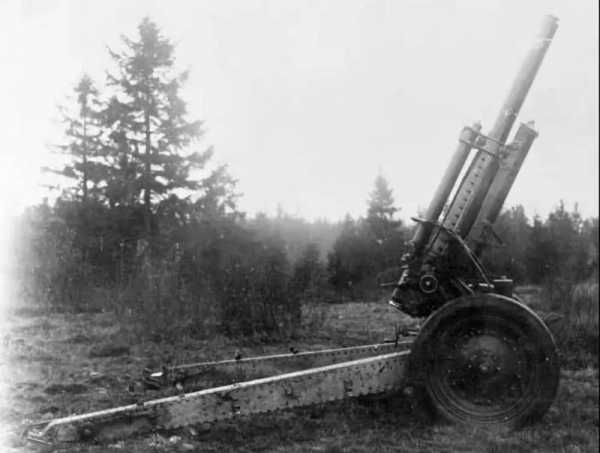

Гаубица У-2

Гаубица Ф-25 (с большой вероятностью)


Мы же рассмотрим некоторые ТТХ Ф-25/М-30.

Длина ствола, мм: 2800 / 2800
Скорострельность, в/мин: 5-6 / 5-6
Начальная скорость снаряда, м/сек: 510 / 515
Угол ВН, град: -5…+65 / -3…+63
Дальность стрельбы, м: 11780 / 11800
Боеприпас, индекс, вес: ОФ-461, 21, 76
Вес в боевом положении, кг: 1830 / 2450
Расчет, чел: 8 / 8
Выпущено, шт: 17 / 19 266

Мы не случайно привели часть ТТХ в одной таблице. Именно в таком варианте прекрасно видно вроде бы главное преимущество Ф-25 — вес орудия. Согласитесь, разница более чем в полтонны впечатляет. И, наверное, именно этот факт стал основным в определении Широкорадом этого конструкции, как лучшей. Мобильность такой системы неоспоримо выше. Это факт.

Правда, и тут есть «зарытая собака», на наш взгляд. Предоставленные на испытания М-30 были несколько легче серийных. Потому и разрыв в массе был не так заметен.

Возникает вопрос о принятом решении. Почему М-30? Почему не более легкая Ф-25.

Первая и основная версия озвучена ещё 23 марта 1939 года в том же «Журнале артиллерийского комитета» №086: «122-мм гаубица Ф-25, разработанная заводом №92 в инициативном порядке, для АУ в настоящее время интереса не представляет, так как уже закончены полигонные и войсковые испытания гаубицы М-30, более мощной, чем Ф-25».

Согласитесь, такое заявление в то время многое ставит на свои места. Гаубица есть. Гаубица прошла испытания и нечего больше тратить народные деньги на разработку никому не нужного орудия. Продолжение дальнейших работ в этом направлении было чревато для конструкторов «переездом в какую-либо шарашку» с помощью НКВД.

Кстати, авторы в этом плане согласны с некоторыми исследователями по вопросу установки на М-30 не клинового, а старого доброго поршневого затвора. Скорее всего, конструкторы пошли на прямое нарушение требований АУ именно по причине надежности поршневого затвора.

Проблемы с полуавтоматикой клинового затвора на тот момент наблюдались и у орудий меньшего калибра. Например, Ф-22, универсальной дивизионной 76-мм пушки.

Победителей не судят. Хотя, это с какой стороны посмотреть. Рисковали конечно. В ноябре 1936 г. был арестован и осужден на 5 лет лишения свободы начальник ОКБ Мотовилихинского завода Б. А. Бергер, аналогичная участь постигла в январе следующего года ведущего конструктора 152-мм гаубицы-пушки МЛ-15 А. А. Плоскирева.

После такого понятно стремление разработчиков использовать уже проверенный и отлаженный в производстве поршневой затвор, чтобы избежать возможных обвинений во вредительстве в случае возникновения проблем с его конструкцией клинового типа.

И есть еще один нюанс. Меньший в сравнении с конкурентами вес гаубицы Ф-25 обеспечивали станок и лафет от 76-мм пушки. Орудие было более мобильное, но имело меньший ресурс из-за более «хлипкого» лафета. Вполне естественно, что 122-мм снаряд давал совершенно другой импульс отдачи, чем 76-мм. Дульный тормоз, видимо, на тот момент не обеспечивал должного снижения импульса.

Очевидно, что более легкой и мобильной Ф-25 предпочли более прочную и обладающую большим ресурсом М-30.

Кстати, лишнее подтверждение этой гипотезе мы нашли в судьбе М-30. Мы часто пишем о том, что конструктивно удачные полевые орудия вскоре «пересаживались» на уже используемые или трофейные шасси и продолжали воевать уже как САУ. Такая же судьба ожидала и М-30.

Части М-30 использовались при создании СУ-122 (на трофейных шасси StuG III и на шасси Т-34). Однако машины получились неудачные. М-30, при всей своей мощи, оказалась достаточно тяжелой. Тумбовая установка вооружения на СУ-122 занимала много места в боевом отделении САУ, создавая значительные неудобства экипажу. Большой вылет вперёд противооткатных устройств с их бронировкой затруднял обзор с места механика-водителя и не позволил разместить на лобовой плите полноценный люк-лаз для него.

Но главное – база среднего танка была слишком непрочной для столь мощного орудия.

От использования этой системы отказались. Но попытки на этом не закончились. В частности, в одном из вариантов теперь уже знаменитой авиадесантируемой САУ «Фиалка» была использована именно М-30. Но предпочли универсальное 120-мм орудие.

Вторым минусом для Ф-25 как раз могла стать ее меньшая масса в комбинации с уже упомянутым дульным тормозом.

Чем легче орудие, тем больше его шансы на использование для непосредственной поддержки своих сил огнем.

Кстати, именно в такой роли в начале Великой Отечественной не раз и не два выступала слабо подходящая для таких целей М-30. Не от хорошей жизни, понятно.

Естественно, что отклоненные дульным тормозом пороховые газы, поднимающие пыль, песок, частички грунта или снег, легче выдадут позицию Ф-25 по сравнению с М-30. Да и при стрельбе с закрытых позиций на небольшом удалении от линии фронта при малом угле возвышения с возможностью такой демаскировки следовало считаться. Кто-то в АУ вполне мог принять все это во внимание.

Теперь непосредственно о конструкции гаубицы. Конструктивно она состоит из следующих элементов:

— ствола со свободной трубой, кожухом, накрывающим трубу примерно до середины, и навинтным казенником;

— поршневого затвора, открывавшегося вправо. Закрывание и открывание затвора производилось поворотом рукоятки. В затворе монтировались ударный механизм с линейно движущимся ударником, винтовой боевой пружиной и поворотным курком, для взведения и спуска ударника курок оттягивался спусковым шнуром. Выбрасывание стреляной гильзы из каморы производилось при открывании затвора выбрасывателем в виде коленчатого рычага. Имелся предохранительный механизм, предотвращавший преждевременное отпирание затвора при затяжных выстрелах;

— лафета, включавшего люльку, противооткатные устройства, верхний станок, механизмы наводки, уравновешивающий механизм, нижний станок с раздвижными коробчатыми станинами, боевым ходом и подрессориванием, прицельные приспособления и щитовое прикрытие.

Люлька обойменного типа укладывалась цапфами в гнездах верхнего станка.

Противооткатные устройства включали гидравлический тормоз отката (под стволом) и гидропневматический накатник (над стволом).

Верхний станок штырём вставлялся в гнездо нижнего станка. Амортизатор штыря с пружинами обеспечивал вывешенное положение верхнего станка относительно нижнего и облегчал его вращение. С левой стороны верхнего станка монтировался винтовой поворотный механизм, с правой — секторный подъемный механизм.

Боевой ход — с двумя колёсами, колодочными тормозами, отключаемой поперечной пластинчатой рессорой. Выключение и включение подрессоривания производилось автоматически при раздвигании и сдвигании станин.

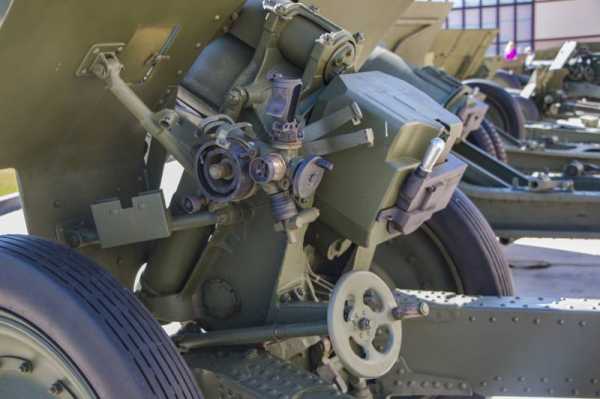

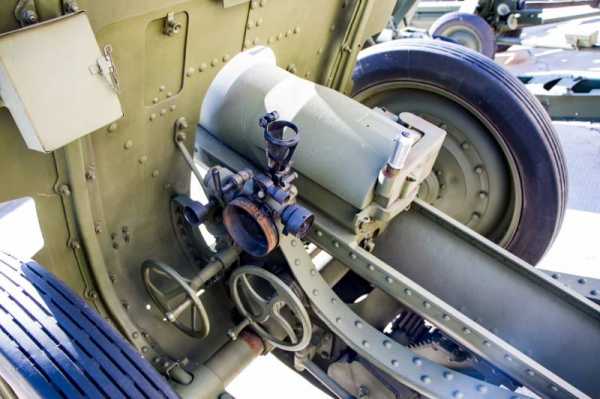

Прицельные приспособления включали прицел, независимый от орудия (с двумя стрелками) и панораму Герца.

В истории этой легендарной гаубицы до сих пор множество белых пятен. История продолжается. Противоречивая, во многом непонятная, но история. Детище конструкторского коллектива под руководством Ф. Ф. Петрова настолько гармонично, что служит до сих пор. Причем она прекрасно вписалась не только в стрелковые соединения, но и в танковые, механизированные и моторизованные части.

И не только нашей армии в прошлом, но и в настоящее время. Более двух десятков стран продолжают иметь на вооружении М-30. Что свидетельствует о том, что орудие удалось более чем.

Приняв участие практически во всех войнах, начиная со Второй мировой, М-30 доказала свою надежность и неприхотливость, удостоившись высочайшей оценки маршала артиллерии Г. Ф. Одинцова: «Лучше ее уже ничего не может быть».

Конечно же, может.

Ведь все лучшее, что было в гаубице М-30, воплотилось в 122-мм гаубице Д-30 (2А18), которая стала достойной наследницей М-30. Но о ней, естественно, будет отдельный разговор.

Благодарим администрацию Музея отечественной военной истории в Падиково за предоставленный экземпляр гаубицы.

topwar.ru

Артиллерия. Крупный калибр. 122-мм гаубица образца 1910/30 гг. «Устаревший» герой войны

Сложнее всего рассказывать об орудиях, которые долгое время были на слуху. В предвоенный период по этому показателю первое место надо отдать, не задумываясь, 122-мм дивизионной гаубице образца 1910/30 годов.


Наверное, нет военного конфликта того времени, где бы не засветились эти гаубицы. Да и на кадрах хроники Великой Отечественной эти орудия — постоянные герои сражений. Причем увидеть их можно с обеих сторон фронта. Команда «огонь» звучит на русском, немецком, финском, румынском языках. Не брезговали противники пользоваться трофеями. Согласитесь, это достаточно важный показатель надежности, качества и хороших боевых характеристик орудия.

Прежде всего следует пояснить историческую необходимость появления именно этого орудия. Мы уже рассказывали о проблемах РККА того времени. Как и о проблемах всего СССР. Изношенность орудий, отсутствие возможностей производства качественных запасных частей, моральное и техническое устаревание вооружения.

Добавьте к этому отсутствие инженерных и конструкторских кадров в промышленности, устаревание технологий производства, отсутствие многого из того, что уже использовалось в оборонной промышленности западных стран.

И все это на фоне откровенно враждебного окружения страны. На фоне откровенной подготовки Запада к войне с Советским Союзом.

Естественно, в руководстве РККА и СССР прекрасно понимали, что без принятия срочных мер по перевооружению Красной Армии страна в достаточно скором будущем окажется не только в аутсайдерах мировых артиллерийских держав, но и вынуждена будет тратить огромные средства на закупку заведомо устаревших западных артиллерийских систем. Современная артиллерия нужно была здесь и сейчас.

На вооружении РККА в 20-е годы находилось сразу две 48-линейные (1 линия = 0,1 дюйма = 2,54 мм) полевые гаубицы: образца 1909 и 1910 годов. Разработки фирм «Крупп» (Германия) и «Шнейдер» (Франция). В середине 20-х годов, после окончательного перехода к метрической системе именно эти орудия и стали 122-мм гаубицами.

Сравнение этих гаубиц не входит в задачу авторов этой статьи. Поэтому ответом на вопрос о том, почему для модернизации была выбрана именно гаубица образца 1910 года, озвучим лишь с одним комментарием. Эта гаубица была более перспективна и имела больший потенциал для дальнейшей модернизации в части дальнобойности.

При равных, а иногда лучших (например, по массе тяжелой фугасной гранаты — 23 кг против 15-17 у западных образцов) показателях гаубица прилично проигрывала в дальности стрельбы западным образцам (немецкой системе 10,5 cm Feldhaubitze 98/09 или британской Royal Ordnance Quick Firing 4.5 inch howitzer): 7,7 км против 9,7 км.

В середине 20-х годов понимание скорого возможного отставания советской гаубичной артиллерии трансформировалось в прямое указание развернуть работу в этом направлении. В 1928 году КБ Пермского орудийного завода (Мотовилихинского) было дано задание модернизировать гаубицу и увеличить её дальнобойность до уровня лучших образцов. При этом преимущество в весе гранат необходимо сохранить.

Руководителем конструкторской группы стал Владимир Николаевич Сидоренко.

Чем же отличается гаубица образца 1930 года от гаубицы 1910 года?

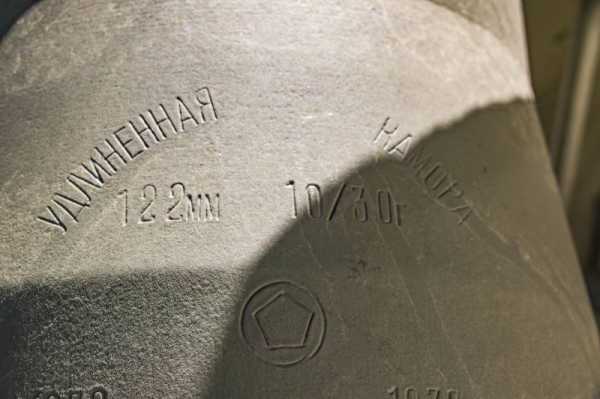

Прежде всего новая гаубица отличается каморой, которую удлинили путем расточки нарезной части ствола на один калибр. Сделано это для того, чтобы обеспечить безопасность стрельбы новыми гранатами. Необходимую начальную скорость тяжелой гранаты можно было получить только путем увеличения заряда. А это, в свою очередь, увеличило длину боеприпаса на 0,64 калибра.

А дальше простая физика. В штатной гильзе либо не оставалось места для всех пучков, либо не было достаточно объема для расширения образующихся при сгорании пороха газов, если использовался увеличенный заряд. В последнем случае попытка выстрела приводила к разрыву орудия, поскольку из-за отсутствия объёма для расширения газов в каморе сильно возрастали их давление и температура, а это приводило к резкому увеличению скорости химической реакции сгорания пороха.

Следующее изменение в конструкции вызвано приличным усилением отдачи при выстреле новой гранатой. Усилили противооткатные устройства, подъемный механизм и сам лафет. Старые механизмы не выдерживали стрельбы дальнобойными боеприпасами.

Отсюда появилась и следующая модернизация. Увеличение дальности потребовало создания новых прицельных приспособлений. Тут конструкторы изобретать велосипед не стали. На модернизированную гаубицу установили так называемый нормализированный прицел.

Такие же прицелы устанавливались в то время на все модернизированные орудия. Отличия заключались лишь в нарезке дистанционной шкалы и креплениях. В современном варианте прицел бы назывался единым или унифицированным.

В результате всех модернизаций несколько увеличилась общая масса орудия в боевом положении — 1466 килограммов.

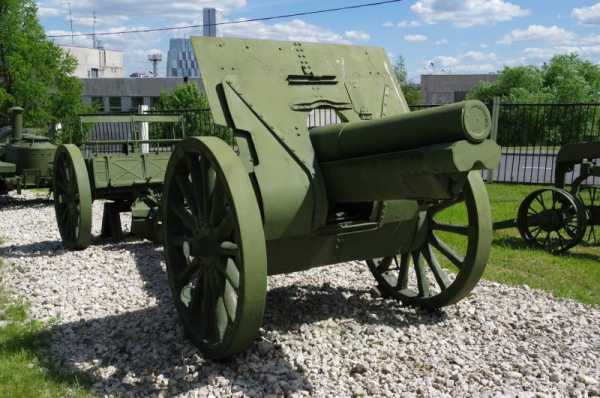

Модернизированные гаубицы, которые сегодня находятся в различных музеях мира, можно узнать по маркировке. На стволах обязательны выбитые надписи: «Удлиненная камора». На лафете — «упроченный» и «обр. 1910/30 г.» на веретене, регулирующем кольце и задней крышке отката.

Именно в таком виде гаубица и была принята в 1930 году на вооружение РККА. Производилась на том же заводе в Перми.

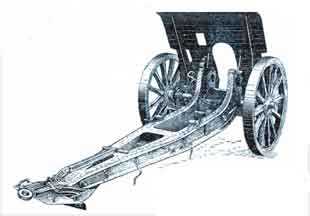

Конструктивно 122-мм гаубица обр. 1910/30 гг. (основной серии по чертежам «литер Б») состояла из:
— ствола из трубы, скрепленной кожухом и надульником или ствола-моноблока без надульника;
— поршневого затвора, открывавшегося вправо. Закрывание и открывание затвора производилось поворотом рукоятки в один приём;
— однобрусного лафета, включавшего люльку, противооткатные устройства, собранные в салазках, станок, механизмы наведения, ходовую часть, прицельные приспособления и щитовое прикрытие.

Буксировка орудия осуществлялась конной (шестерка лошадей) или механической тягой. Обязательно использовался передок и зарядный ящик. Скорость транспортировки была всего 6 км/ч на деревянных колесах. Рессоры и металлические колеса появились уже после принятия на вооружение, соответственно, скорость буксировки возросла.

Есть ещё одна заслуга модернизированной 122-мм гаубицы. Она стала «мамой» советской самоходной гаубицы СУ-5-2. Машина была создана в рамках конструирования триплекса дивизионной артиллерии. На базе шасси танка Т-26 были созданы установки СУ-5.

СУ-5-1 — самоходная установка с 76-мм пушкой.
СУ-5-2 — самоходная установка с 122-мм гаубицей.
СУ-5-3 — самоходная установка со 152-мм мортирой.

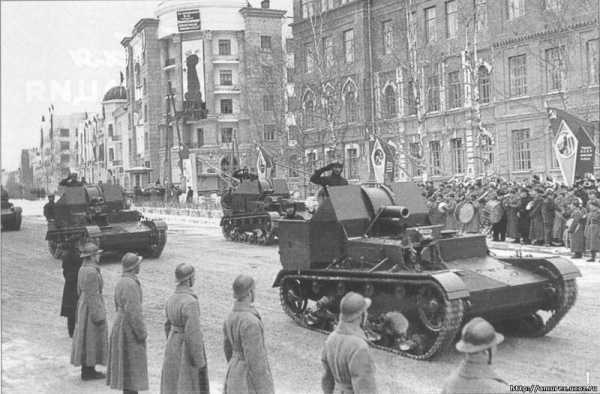

СУ-5-2

Машина была создана на заводе опытного машиностроения имени С. М. Кирова (завод №185). Прошла заводские и государственные испытания. Была рекомендована для принятия на вооружение. Было построено 30 самоходок. Однако использовались они для решения совершенно несвойственных им задач.

Легкие танки предназначались для наступательных действий. Значит, танковым частям необходимы не гаубицы, а штурмовые орудия. СУ-5-2 использовалась как орудие артиллерийской поддержки. А в этом случае исчезала необходимость быстрых перемещений. Возимые гаубицы были предпочтительнее.

Тем не менее, эти машины, даже при такой малочисленности, боевые. В 1938 году пять самоходных гаубиц дрались с японцами у озера Хасан в составе 2-й механизированной бригады, отзывы командования бригады были положительные.

В походе на Польшу 1939 года СУ-5-2 также приняли участие. Но сведений о боевых действиях не сохранилось. Скорее всего (учитывая, что машины входили в состав 32-й танковой бригады), до боев дело не дошло.

А вот в первый период Отечественной войны СУ-5-2 воевали, но особой погоды не делали. Всего в западных округах было 17 машин, 9 в Киевском округе и 8 в Западном особом. Понятно, что к осени 1941 года большинство из них были уничтожены, либо взяты в качестве трофеев вермахтом.

А как воевали «классические» гаубицы? Понятно, что любое вооружение лучше всего проверяется в бою.

В 1939 году модернизированные 122-мм гаубицы применялись во время событий на Халхин-Голе. Причем количество орудий постоянно увеличивалось. Вызвано это во многом прекрасными результатами работы советских артиллеристов. По оценкам японских офицеров, советские гаубицы превосходили всё, с чем они встречались раньше.

Естественно, новые советские системы стали предметом «охоты» японцев. Заградительный огонь советских гаубиц напрочь отбивал у японских солдат желание наступать. Итогом такой «охоты» стали достаточно ощутимые потери РККА. Было повреждено или потеряно безвозвратно 31 орудие. Более того, японцам удалось захватить и достаточно большое количество трофеев.

Так, в ходе ночной атаки позиций 149 стрелкового полка, в ночь с 7 на 8 июля японцы захватили батарею лейтенанта Алешкина (6-я батарея 175 артиллерийского полка). При попытке отбить батарею командир батареи погиб, а личный состав понес значительные потери. В дальнейшем японцы использовали эту батарею в собственной армии.

Звездным часом 122-мм гаубиц образца 1910/30 года стала советско-финская война. По различным причинам именно этими орудиями была представлена гаубичная артиллерия РККА. По некоторым данным, количество гаубиц только в составе 7-й армии (первый эшелон) тогда доходило почти до 700 (по другим 624) единиц.

Точно так же, как это случилось на Халхин-Голе, гаубицы стали «лакомым куском» для финской армии. Потери РККА в Карелии по разным оценкам составили от 44 до 56 орудий. Часть этих гаубиц так же вошла в состав финской армии и в дальнейшем использовалась финнами достаточно эффективно.

К началу Великой Отечественной войны описываемые нами орудия были самыми распространенными гаубицами в РККА. По разным оценкам, общая численность таких систем доходила до 5900 (5578) орудий. А укомплектованность частей и соединений была от 90 до 100%!

На начало войны только в западных округах находилось 2752 122-мм гаубицы образца 1910/30 годов. А вот на начало 1942 года их осталось менее 2000 штук (по некоторым оценкам, 1900; точных данных нет).

Такие чудовищные потери сыграли негативную роль в судьбе этих заслуженных ветеранов. Естественно, что новое производство создавали под более совершенные орудия. Такими системами были М-30. Они и стали основными гаубицами уже в 1942 году.

Но все равно на начало 1943 года гаубицы образца 1910/30 годов составляли более 20% (1400 шт.) общей численности такого вооружения и продолжали свой боевой путь. И дошли-таки до Берлина! Устаревшие, посеченные осколками, многократно ремонтируемые, но дошли! Хотя увидеть их на победной хронике сложно. А потом ещё засветились на советско-японском фронте.

Множество авторов утверждает, что 122-мм гаубицы образца 1910/30 годов устарели уже к 1941 году. И использовались РККА «по бедности». Но возникает простой, но логичный, вопрос: а какие критерии используются для определения старости?

Да, эти гаубицы не могли соперничать с той же М-30, о которой будет наш следующий рассказ. Но орудие достаточно качественно выполняло поставленные задачи. Есть такой термин — необходимая достаточность.

Так вот, эти гаубицы имели именно необходимую эффективность. И во многом возможности увеличения парка М-30 в РККА способствовала героическая работа этих стареньких, но мощных гаубиц.

ТТХ 122-мм гаубицы образца 1910/30 годов:

Калибр, мм: 122 (121,92)

Максимальная дальность огня гранатой ОФ-462, м: 8 875

Масса орудия
в походном положении, кг: 2510 (с передком)
в боевом положении, кг: 1466

Время перевода в боевое положение, сек: 30-40

Углы обстрела, град.
— возвышения (макс): 45
— снижения (мин): -3
— горизонтальный: 4,74

Расчет, чел: 8

Скорострельность, выстр/мин: 5-6

Выражаем свою благодарность Музею отечественной военной истории в Падиково за предоставленную информацию.

topwar.ru

Гаубица М-30 образца 1938 года 122-мм Фото. Видео. Устройство



Батарея советских 122-мм гаубиц М-30 образца 1938 года ведет огонь по Берлину.

122-мм гаубица М-30, известная также на Западе под обозначением M1938, — это стойкий ветеран. Она была разработана еще в 1938 году, и уже в следующем году началось ее промышленное производство. Выпускавшаяся тысячами и широко использовавшаяся в боевых действиях во время Великой Отечественной войны. М-30, практически не изменившаяся, до сих пор широко распространена в странах СНГ и многих других государствах, хотя в настоящее время во многих армиях она используется только в учебных целях или переведена в резерв.

Гаубица М-30 — видео

Хотя производство М-30 в странах СНГ прекратилось несколько лет назад, гаубица до сих пор выпускается в Китае под обозначением 122-мм гаубица Тип 54 или Тип 54-1 — последняя модификация имеет несколько конструктивных отличий, обусловленных особенностями местных технологий.

В целом 122-мм гаубица М-30 имеет классическую конструкцию: прочный надежный двухстанинный лафет, жестко закрепленный щит с поднимаемым центральным листом, и ствол длиной 23 калибра без дульного тормоза. Пушка оснащена тем же самым лафетом, что и 152-мм гаубица Д-1 (М1943). Колеса большого диаметра оснащены цельными скатами, заполненными губчатой резиной, но модификация М-30, выпускавшаяся в Болгарии, имеет колеса другой конструкции. Каждое орудие имеет сошники двух различных типов — для мягкой и твердой почвы.

В свое время гаубица М-30 была основным вооружением самоходной артиллерийской установки СУ-122, созданной на шасси танка Т-34, но в настоящее время таких установок не осталось больше ни в одной армии. В Китае до сих пор выпускается такая самоходная артиллерийская установка: гаубица Тип 54-1 установлена на шасси бронетранспортера Тип 531.

Основным видом боеприпасов гаубиц М-30 является высокоэффективный осколочный снаряд, весящий 21,76 кг. имеющий дальность до 11 800 метров. Для борьбы с бронированными целями теоретически может использоваться бронебойный кумулятивный снаряд БП-463, способный на максимальной дистанции прямого выстрела 630 метров пробить броню толщиной до 200 мм, однако в настоящее время такие боеприпасы практически не используются.

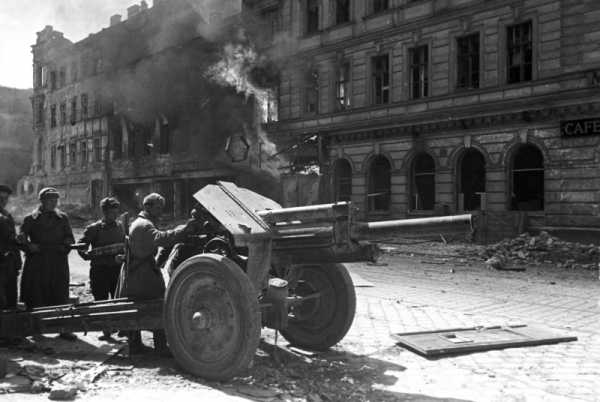

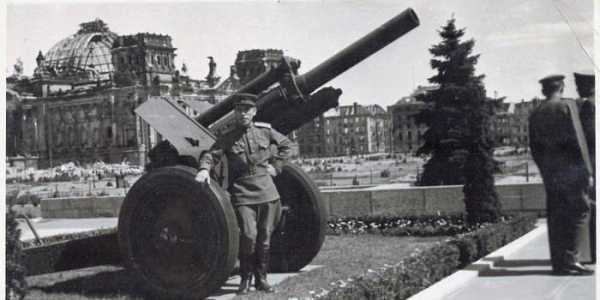

 Батарея советских 122-мм гаубиц М-30 на улицах Берлина.



Модификации и опытные образцы на базе М-30

За время производства конструкция орудия в целом значительно не менялась. На базе ствольной группы гаубицы М-30 выпускались следующие образцы артиллерийских орудий:

М-30С (индекс ГАУ — 53-ГС-463) — слегка модифицированный вариант М-30 для установки на самоходной артиллерийской установке СУ-122.

У-11 — новое орудие с баллистикой, идентичной М-30, предназначенное для вооружения танков и самоходных установок. От М-30 орудие У-11 отличалось сильно изменённой конструкцией противооткатных устройств, которые были уменьшены в размерах для лучшей компоновки в стеснённых условиях боевого отделения машины. Самоходный вариант У-11 устанавливался на опытную САУ СУ-122М, но не выдержал испытаний по причине низкой надёжности. Танковый вариант гаубицы

У-11 устанавливался на опытный танк Объект 234, который также известен как ИС № 2 (не путать с серийными ИС-2, вооружёнными длинноствольной 122-мм пушкой Д-25).

Д-6 — ещё один вариант гаубицы с баллистикой, идентичной М-30, предназначенный для монтажа в САУ. Гаубица Д-6 была смонтирована на опытной САУ СУ-122-III, но, как и У-11, не выдержала испытаний по причине низкой надёжности.

Самоходные артиллерийские установки с М-30

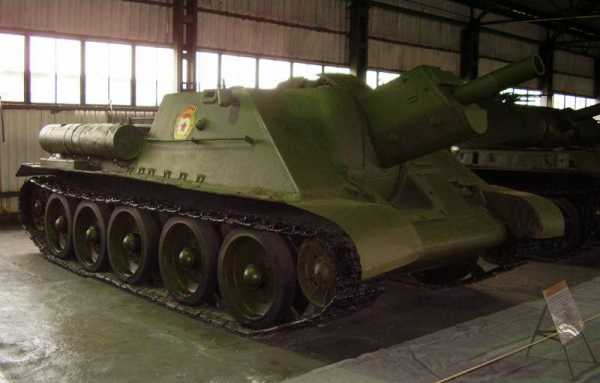

САУ СУ-122



М-30 устанавливалась на следующие САУ:

СУ-122. САУ на базе танка Т-34. Выпускалась с декабря 1942 г. по август 1943 г. Всего выпущено 638 шт.

СГ-122. САУ на базе трофейных немецких танков PzKpfw III и САУ StuG III. Выпущено около 20 шт. в начале 1943 г.

12,2-cm Kanone (r) auf Geschützwagen Lorraine-Schlepper (f). Немецкая САУ, представляющая собой установку трофейной гаубицы М-30 на шасси трофейного же французского тягача Lorraine. Известно об одном экземпляре данной САУ, действовавшей во Франции на железнодорожной платформе, входящей в состав бронепоезда.

Расчет советской 122-мм гаубицы М-30 в бою против немецких танков. На переднем плане погибший артиллерист. 3-й Белорусский фронт.



Боеприпасы гаубицы М-30

М-30 стреляла всем ассортиментом 122-мм гаубичных снарядов, в том числе разнообразными старыми гранатами русского и импортного производства. После Великой Отечественной войны к указанному ниже ассортименту снарядов добавились новые типы боеприпасов, например, кумулятивный снаряд 3БП1.

Стальная осколочно-фугасная граната 53-ОФ-462 при установке взрывателя на осколочное действие при своём разрыве создавала около 1000 убойных осколков, эффективный радиус поражения живой силы составлял около 30 м (данные получены по советской методике измерения середины XX века). При установке взрывателя на фугасное действие граната после разрыва оставляла воронки до 1 м глубиной и до 3 м в диаметре. В начале 1970-х годов на вооружение 122-мм гаубиц 2С1, Д-30 и М-30 поступили новые боеприпасы 3ОФ24. Вместо тротила в качестве взрывчатого вещества был использован состав A-IX-2, благодаря чему эффективность снарядов 3ОФ24 по сравнению с 53-ОФ-462 была увеличена в 1,2—1,7 раза. С 1982 года на вооружение 122-мм гаубичных систем поступил снаряд 3ОФ56 и 3ОФ56-1 повышенного могущества.

Кумулятивный снаряд 53-БП-460А пробивал под углом 90° броню толщиной до 100—160 мм (в разных источниках приводятся разные данные). Прицельная дальность стрельбы по движущемуся танку — до 400 м. Послевоенный кумулятивный снаряд 3БП1 пробивал под углом 90° — 200 мм, 60° — 160 мм, 30° — 80 мм.

Расчет 122-мм гаубицы М-30 ведет огонь по противнику на одной из улиц Вены.



Боевое применение

М-30 использовалась для стрельбы с закрытых позиций по окопанной и открыто расположенной живой силе противника. Её с успехом применяли также для разрушения вражеских полевых фортификационных сооружений (траншей, блиндажей, ДЗОТов) и проделывания проходов в проволочных заграждениях при невозможности использования миномётов. Заградительный огонь батареи М-30 осколочно-фугасными снарядами представлял определённую угрозу и для бронетехники противника. Образующиеся при разрыве осколки были способны пробить броню до 20 мм толщиной, что было вполне достаточно для поражения бронетранспортёров и бортов лёгких танков. У машин с более толстой бронёй осколки могли вывести из строя элементы ходовой части, орудие, прицелы.

Для поражения танков и самоходок противника при самообороне использовался кумулятивный снаряд, введённый в 1943 году. При его отсутствии артиллеристам предписывали стрелять по танкам осколочно-фугасными снарядами с установкой взрывателя на фугасное действие. Для лёгких и средних танков прямое попадание 122-мм фугасного снаряда во многих случаях было фатальным, вплоть до срыва башни с погона. Тяжёлые «Тигры» были гораздо более устойчивой целью, но в 1943 году немцами был зафиксирован случай нанесения тяжёлых повреждений танкам типа PzKpfw VI Ausf H «Тигр» при боевом столкновении с советскими САУ СУ-122, вооружёнными гаубицами М-30.

Расчет советской 122-мм гаубицы М-30 на позиции на косе Фрише-Нeрунг (Frische Nehrung, ныне Балтийская коса). 11-я гвардейская армия.



Тактико-технические характеристики гаубицы М-30

— Произведено, штук: 19 266

Расчёт: 8 человек

Скорострельность М-30

— 5—6 выстр/мин

— Начальная скорость снаряда: 515 м/с
— Скорость возки по шоссе, км/ч: до 50
— Высота линии огня, мм: 1200

Дальность стрельбы М-30

— Максимальная дальность стрельбы: 11 800 м

Габаритные размеры М-30

— Длина, мм: 5900 (с передком 8600)
— Ширина, мм: 1975
— Высота, мм: 1820
— Клиренс, мм: 330—357
— Длина ствола, мм/клб: 2800/22,7
— Длина канала ствола, мм/клб: 2278/18,7 (нарезной части)

Вес М-30

— Масса в походном положении, кг: 2900—3100
— Масса в боевом положении, кг: 2360—2500

— Углы обстрела
— Угол ВН, град: от −3 до +63,3°
— Угол ГН, град: 49°



Фото гаубицы М-30

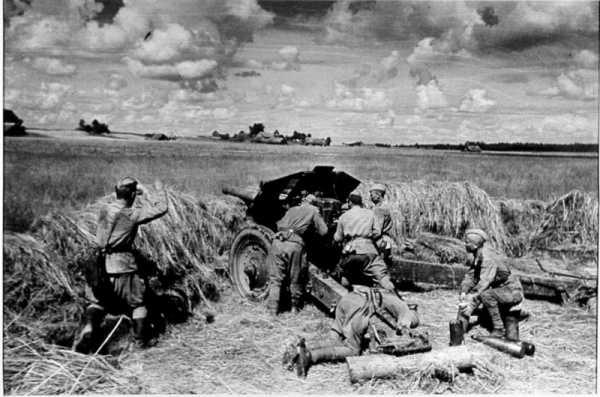

Батарея советских 122-мм гаубиц образца 1938 года М-30 на огневой позиции в районе Берлина.



Советский тягач транспортирует 122-мм гаубицу М-30 по улице Фрунзе в освобожденном Витебске.



Батарея советских 122-мм гаубиц М-30 ведет огонь по противнику в Будапеште.



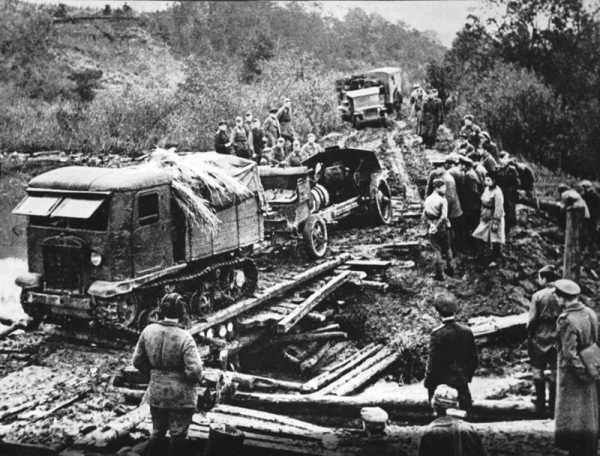

Тягач СТЗ-5-НАТИ 3-й гвардейской артиллерийской дивизии буксирует 122-мм гаубицу М-30 через переправу в Смоленской области.





Советский артиллерийский расчет занимается оборудованием окопа и подготовкой 122-мм гаубицы М-30 образца 1938 года к стрельбе.



Батарея советских 122-мм гаубиц М-30 под Москвой ведет огонь. Плотно стоят и без всякой маскировки. Вероятно отсутствие непосредственной угрозы со стороны средств поражения противника (значительная удаленность от линии фронта и, вероятно, нелетная погода) позволяют обойтись без рассредоточения и маскировки огневых позиций, тем самым сократив время на подготовку орудий к открытию огня и облегчив управление огнем батареи.



Орудийный расчет 1-й батареи 208-го гаубичного артиллерийского полка ведет огонь по врагу из 122-мм гаубицы М-30.



Солдаты 84-й пехотной дивизии США осматривают брошенную немцами 122-мм гаубицу М-30 советского производства в Бенсхайме (Bensheim). По немецкой классификации трофейная гаубица имела обозначение s.F.H.396(r).



Орудие (122-мм гаубицы М-30) старшины И.Д. Щербакова ведет огонь по опорным пунктам немцев. 1-й Белорусский фронт.



122-мм гаубица М-30 старшего сержанта Г.Е. Макеева на Гутенберг штрассе (Gutenberg) в городе Бреслау, Силезия. 1-й Украинский фронт.

Добавить комментарий

oruzhie.info

122-мм гаубица М-30 | Армии и Солдаты. Военная энциклопедия

К 30-м годам 20-го века основой дивизионной артиллерии РККА составляли орудия созданные ещё до Первой Мировой войны — 76-мм пушка образца 1902 г. и 122-мм гаубицы образца 1909 и 1910 гг., уже устаревшие и не отвечавшие концепции маневренной войны. Их нельзя было буксировать на скорости более 10 км/ч, дальность стрельбы была «дореволюционной», а быстрый маневр огнем, из-за конструкции лафита, был задачей на грани невозможного.

Модернизация имеющихся пушек и гаубиц проведенная в 1930 г. в какой-то мере повысила их тактико-технические характеристики, однако полностью проблему не решила, орудия по-прежнему не были приспособлены к буксировке средствами механизированной тяги, конструкция лафета оставалась прежней.

История создания 122-мм гаубицы М-30

Первая попытка разработать проект 122-мм гаубицы в конце 20-х годов не увенчалась успехом. Вторая попытка была предпринята в 1931-1932 гг. и была связана с развитием сотрудничества Наркомата тяжелой промышленности и немецкой компании «Рейнметалл» в области проектирования и производства артиллерийских систем. В рамках такого сотрудничества в 1930 г. в г. Москве было организованно совместное конструкторское бюро № 2.

К 1932 г. под руководством начальника КБ Л.А. Штимана и немецкого конструктора Фохта была разработана 122-мм гаубица «Лубок», впоследствии принятая на вооружение РККА под названием «122-мм гаубица образца 1934 г.» Однако, лафет «Лубка» был сконструирован по старой однобрусной схеме, на нем отсутствовало подрессоривание боевого хода, и буксирование на мехтяге для него также было невозможно.

Было предпринято ещё несколько попыток, однако 122-мм гаубица конструкторам «не давалась». Дошло до того, что вместо 122-мм калибра, конструкторы предложили 107-мм, мотивируя решение наличием 105-мм гаубиц на вооружении дивизионной артиллерии в армиях почти всех европейских государств. Однако руководство Генерального Штаба РККА твердо стояло на своем — калибр новой гаубицы должен был быть только 122-мм и не миллиметром ниже.

122-мм гаубица М-30

Проект отдельной конструкторской группы КБ завода № 172 (под индексом М-30) поступил для рассмотрения и утверждения в артиллерийское управление РККА в середине декабря 1937 г. и после его рассмотрения, было решено считать его приоритетным. Конструкция ствола и элементов противооткатных устройств М-30 были заимствованы из проекта гаубицы «Лубок», на орудие устанавливался поршневой затвор системы Шнейдера, а конструкция боевого хода была заимствована от дивизионной пушки Ф-22.

Применение и модернизации 122-мм гаубицы М-30

Первый опытный образец гаубицы был представлен на заводские испытания 31 марта 1938 г., однако провалил их. Доработанная М-30 была допущена к государственным испытаниям лишь в начале сентября 1938 г., которые  тоже закончились провалом. Только с четвертой попытки, августе 1939 г. гаубица прошла испытания успешно и 29 сентября того же года принята на вооружение как «122-мм гаубица образца 1938 г.«, ей также был присвоен индекс 53-Г-463.

Серийное производство 122-мм гаубицы образца 1938 г. было организованно в 1940 г. на заводах № 92 и № 9 и продолжалось до 1955 г. Всего было произведено 19250 гаубиц, из них около 1850 — в послевоенное время.

В конце 70-х годов 122-мм гаубица М-30 прошла модернизацию, в ходе которой были установлены пневматические колеса от автомобиля ЗИЛ-131, на щите (справа от ствола) помещен плафон с лампой стоп-сигнала. На основе узлов и механизмов лафета орудия в 1943 г. была создана 152-мм гаубица образца 1943 г. Д-1, а немного измененная качающаяся часть гаубицы устанавливалась на 122-мм самоходной артиллерийской установке СУ-122.

Гаубица М-30 поставлялась в страны Варшавского договора, а также в Анголу, Алжир, Албанию, Афганистан, Бангладеш, Боливию, Вьетнам, Гвинею-Бисау, Египет, Ирак, Иран, Йемен, Камбоджу, Конго, КНР, КНДР, Лаос, Ливан, Ливию, Монголию, Танзанию, Югославию, Эфиопию. В Китае производилась под названием «Тип 54». На вооружении некоторых зарубежных стран состоит до сих пор.

Маршал артиллерии Одинцов оценивая систему, произнес: «Лучше ее уже ничего не может быть».


источник: компиляция по материалам из открытых источников сети интернет

armedman.ru

122-мм гаубица образца 1938 года (М-30) — Традиция

122-мм гаубица образца 1938 года (М-30)
Калибр, мм121,92
Экземпляры19 266
Расчёт, чел.8
Скорострельность, выстр/мин5-6
Скорость возки по шоссе, км/чдо 50
Высота линии огня, мм1200
Ствол
Длина ствола, мм/клб2800/22,7
Длина канала ствола, мм/клб2278/18,7 (нарезной части)
Масса
Масса в походном положении, кг2900-3100
Масса в боевом положении, кг2360-2500
Габариты в походном положении
Длина, мм5900 (с передком 8600)
Ширина, мм1975
Высота, мм1820
Клиренс, мм330-357
Углы обстрела
Угол ВН, градот -3 до +63,3
Угол ГН, град49

122-мм гаубица образца 1938 года (М-30) — советская гаубица периода Второй мировой войны. Это орудие серийно выпускалось с 1939 по 1955 годы, состояло или до сих пор состоит на вооружении армий многих стран мира, использовалось практически во всех значимых войнах и вооружённых конфликтах середины и конца XX века. Этим орудием были вооружены первые советские крупносерийные самоходные артиллерийские установки Великой Отечественной войны СУ-122. По мнению некоторых артиллерийских экспертов, М-30 входит в число лучших конструкций советской ствольной артиллерии середины XX века. Оснащение артиллерии Рабоче-Крестьянской Красной Армии (РККА) гаубицами М-30 сыграло большую[1] роль в разгроме нацистской Германии в Великой Отечественной войне.

История создания[править]

Полевые гаубицы дивизионного звена, состоявшие на вооружении РККА в 20-е годы, достались ей в качестве наследия от царской армии. Это были 122-мм гаубица образца 1909 года и 122-мм гаубица образца 1910 года, спроектированные соответственно немецким концерном «Крупп» (Krupp) и французской фирмой «Шнейдер» (Schneider) для Российской Империи. Они активно использовались в Первой мировой и Гражданской войнах. К 30-ым годам эти орудия явно устарели. Проведённые модернизации (в 1930 году для гаубиц обр. 1910 г. и в 1937 году — для обр. 1909 г.) существенно улучшили дальность стрельбы этих гаубиц, но модернизированные орудия всё же не удовлетворяли требованиям своего времени, в особенности, по мобильности, максимальному углу возвышения и скорости наводки. Поэтому уже с 1930 года начинается проектирование лучшей по боевым и эксплуатационным характеристикам гаубицы.

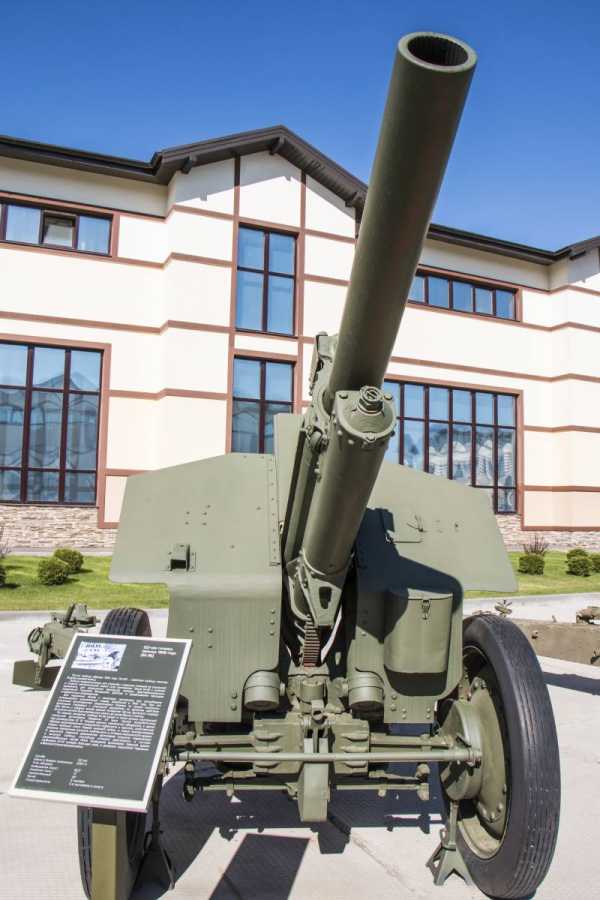

122-мм гаубица образца 1938 года (М-30) в мемориале Великой Отечественной войны на пл. Маршала Жукова, Нижний Новгород. Вид слева

К проектированию приступило КБ-2, которым руководили немецкие специалисты. В 1932 году начались испытания первого экспериментального образца новой гаубицы, а в 1934 году это орудие было принято на вооружение как «122-мм гаубица обр. 1934 г.». Оно также было известно под индексом «Лубок». Ствол 122-мм гаубицы обр. 1934 г. имел длину в 23 калибра, максимальный угол возвышения составлял +50°, угол горизонтальной наводки — 7°, масса в походном и боевом положении равнялась 2800 кг и 2250 кг соответственно. Как и орудия периода Первой мировой войны, новая гаубица пока не имела более современной конструкции с раздвижными станинами. Другими существенным недостатками орудия были устаревшие однобрусный лафет и колёсный ход (металлические колёса без шин, но с подрессориванием), ограничивавшие скорость буксировки орудия величиной 10 км/ч. Орудие было выпущено в 1934-1935 годах небольшой серией (8 единиц).

Серийное производство 122-мм гаубицы обр. 1934 г. было быстро прекращено. Причиной этому обычно называют желание Главного Артиллерийского Управления (ГАУ) иметь гаубицу с раздвижными станинами. Однако, этот аргумент не выдерживает критики, поскольку заказ на проектирование гаубицы с раздвижными станинами ГАУ выдало лишь в конце 1937 года, а серийное производство сильно уступающей по характеристикам «Лубку» 122-мм гаубицы 1910/30 г. продолжалось до 1941 года. Существует мнение, что более вероятной причиной снятия гаубицы с производства стала ликвидация КБ-2. В результате доводкой гаубицы и сопровождением её серийного производства стало некому заниматься.

122-мм гаубица образца 1938 года (М-30) в мемориале Великой Отечественной войны на пл. Маршала Жукова, Нижний Новгород. Вид сзади

В середине 1930-х годов в ГАУ было достаточно много сторонников создания лёгкой полевой гаубицы калибра 105 мм. Этот калибр был традиционным для немецких орудий такого типа, но в русской армии он до этого никогда не применялся. Сторонники данного калибра аргументировали свой выбор меньшей массой гаубицы, а следовательно и лучшей мобильностью такого орудия.

С другой стороны, принятие 105-мм калибра могло привести к серьёзным проблемам с боеприпасами. Со времён Первой Мировой войны сохранились большие запасы гаубичных снарядов калибра 122 мм, а производство 105-мм боеприпасов пришлось бы начинать с нуля. Впрочем, можно было использовать традиционный для русской артиллерии калибр 107 мм (42 линии), под который имелась и технологическая оснастка для выпуска боеприпасов, и сами боеприпасы от 107-мм пушки обр. 1910 года.

В марте 1937 года на совещании по дальнейшему развитию советской артиллерийской техники начальник Генерального Штаба РККА маршал А. И. Егоров решительно высказался за создание 122-мм гаубицы. Его аргументами были более высокая мощность 122-мм гаубицы по сравнению с калибром 105—107 мм и наличие большого числа 122-мм боеприпасов. Более того, исходя из опыта использования русской артиллерии в Первой Мировой и Гражданской войнах, калибр 122 мм считался минимально достаточным для разрушения полевых фортификационных сооружений, что дало сторонникам этого калибра ещё один довод в свою пользу.

Задание на проектирование новой 122-мм гаубицы ГАУ было дано КБ Уральского Завода Тяжёлого Машиностроения (УЗТМ) 25 сентября 1938 года. Гаубица, спроектированная в КБ УЗТМ, получила индекс У-2. Одновременно в инициативном порядке началось проектирование 122-мм гаубиц в КБ завода ММЗ (главный конструктор — Ф. Ф. Петров, индекс гаубицы М-30) и в КБ завода № 92 (главный конструктор — В. Г. Грабин, индекс гаубицы Ф-25). Все проектируемые гаубицы имели современную конструкцию с раздвижными станинами и подрессоренным колёсным ходом.

Гаубица У-2 вышла на полигонные испытания 5 февраля 1939 года. Она имела ствол длиной 21 калибр, объём каморы 3,0 л, оснащалась дульным тормозом и горизонтальным клиновым затвором от гаубицы «Лубок». Масса орудия в боевом положении составляла 2030 кг. Орудие являлось дуплексом, поскольку на том же лафете проектировалась 95-мм дивизионная пушка У-4. Гаубица испытаний не выдержала из-за возникавшей во время стрельбы деформации станин. Доработка орудия была признана нецелесообразной, поскольку по баллистике оно уступало альтернативному проекту М-30.

122-мм гаубица образца 1938 года (М-30) в мемориале Великой Отечественной войны на пл. Маршала Жукова, Нижний Новгород. Казённик

Проект гаубицы Ф-25 поступил в ГАУ 25 февраля 1938 года. Орудие имело ствол длиной 23 калибра с дульным тормозом, объёмом каморы 3,7 л и оснащалось горизонтальным клиновым затвором от гаубицы «Лубок». Масса гаубицы в боевом положении составлял 1830 кг, ряд её деталей был унифицирован с дивизионной пушкой Ф-22. Орудие также являлось дуплексом, так как на том же лафете проектировалась 95-мм дивизионная пушка Ф-28. Гаубица Ф-25 успешно прошла заводские испытания, но на полигонные испытания не поступила, поскольку 23 марта 1939 года ГАУ постановил:

«122-мм гаубица Ф-25, разработанная заводом № 92 в инициативном порядке, для ГАУ в настоящее время интереса не представляет, так как уже закончены полигонные и войсковые испытания гаубицы М-30, более мощной, чем Ф-25».

Проект гаубицы М-30 поступил в ГАУ 20 декабря 1937 года. Орудие многое заимствовало от других образцов артиллерийского вооружения; в частности, устройство канала ствола было близко к аналогичному узлу гаубицы «Лубок», от неё же взяли тормоз отката и передок. Несмотря на требование ГАУ оснастить новую гаубицу клиновым затвором, М-30 была оснащена поршневым затвором, заимствованным без изменений от 122-мм гаубицы обр. 1910/30 г. Колёса были взяты от пушки Ф-22. Опытный образец М-30 был закончен 31 марта 1938 года, однако заводские испытания затянулись из-за необходимости доработки гаубицы. Полигонные испытания гаубицы проходили с 11 сентября по 1 ноября 1938 года. Хотя по заключению комиссии, орудие полигонные испытания не выдержало (за время испытаний дважды ломались станины), было тем не менее рекомендовано направить орудие на войсковые испытания.

Доработка орудия шла тяжело. 22 декабря 1938 года три доработанных образца были представлены на войсковые испытания, снова выявившие ряд недостатков. Было рекомендовано доработать орудие и провести повторные полигонные испытания, а новые войсковые испытания не проводить. Тем не менее, летом 1939 года войсковые испытания пришлось провести повторно. Только 29 сентября 1939 года М-30 была принята на вооружение под официальным наименованием «122-мм дивизионная гаубица обр. 1938 г.»

По мнению известного автора книг по истории артиллерии Широкорада А. Б., Ф-25 была более удачной конструкцией, несмотря на то, что М-30 отлично себя зарекомендовала впоследствии. В своих текстах он утверждает, что вопреки приведённому выше решению ГАУ, по мощности эти гаубицы практически не отличались (его аргументация включает одинаковые длину ствола, объём каморы и начальную скорость обеих гаубиц). Однако для утверждения об идентичной внутренней баллистике этих орудий также требуется знать точные характеристики метательных зарядов, поскольку даже при равном объёме каморы плотность порохов и наполнение ими каморы может существенно варьироваться. Поскольку в доступных источниках данные по этому вопросу отсутствуют, то это утверждение (впрямую противоречащее официальному документу) может быть оспорено. Безусловными преимуществами Ф-25 были почти на 400 кг меньшая масса по сравнению с М-30, больший на 10° угол горизонтального наведения, меньшая стоимость и лучшая подвижность благодаря большему клиренсу. Кроме того, Ф-25 была дуплексом, и в случае принятия её на вооружение возникала возможность создания очень удачной артсистемы — дуплекса из 122-мм гаубицы и 95-мм пушки. С учётом длительной доработки М-30, Ф-25 вполне могла пройти испытания в 1939 году.

Хотя официального документа, детально описывающего преимущества М-30 перед Ф-25, не существует, можно предположить следующие доводы, повлиявшие на окончательное решение ГАУ:

  • Отсутствие дульного тормоза, так как отклонённые дульным тормозом отработанные пороховые газы поднимают с поверхности земли клубы пыли, которые демаскируют огневую позицию. Помимо демаскирующего действия наличие дульного тормоза приводит к более высокой интенсивности звука выстрела сзади орудия по сравнению со случаем, когда дульный тормоз отсутствует. Это в некоторой степени ухудшает условия работы расчёта.
  • Использование в конструкции большого количества отработанных узлов. В частности, выбор поршневого затвора улучшил надёжность (в то время имелись большие трудности с производством клиновых затворов для орудий достаточно большого калибра). В ожидании крупномасштабной предстоящей войны возможность производства новых гаубиц с использованием уже отлаженных узлов от старых орудий становилась очень важной, особенно с учётом того, что практически все созданные в СССР с нуля новые образцы вооружений со сложной механикой имели низкую надёжность.
  • Возможность создания на лафете М-30 более мощных образцов артиллерийских орудий. Лафет Ф-25, заимствованный у дивизионной 76-мм пушки Ф-22, по своим прочностным свойствам был уже на пределе возможностей — 122-мм ствольную группу потребовалось оснащать дульным тормозом. Этот потенциал лафета М-30 был задействован впоследствии — он был использован при постройке 152-мм гаубицы образца 1943 года (Д-1).

Заводское производство гаубиц М-30 началось в 1940 году. Первоначально оно велось двумя заводами — № 92 (г. Горький) и № 9 (УЗТМ). Завод № 92 выпускал М-30 только в 1940 году, всего это предприятие выпустило 500 гаубиц.

Кроме выпуска буксируемых орудий, выпускались стволы М-30С для монтажа на самоходно-артиллерийских установках (САУ) СУ-122.

Серийное производство орудия продолжалось до 1955 года. Преемником М-30 стала 122-мм гаубица Д-30, принятая на вооружение в 1960 году.

Производство М-30, шт.
Год19401941194219431944194519461947Итого
Изготовлено, шт.6392762424037703485263021020019266
Год19481949195019511952195319541955
Изготовлено, шт.200250300100100280100
Эти и последующие табличные данные взяты из книги Широкорада А. Б. «Энциклопедия отечественной артиллерии», см. раздел Источники

Организационно-штатная структура[править]

122-мм гаубица обр. 1938 года (М-30) в Познаньской Цитадели, Польша. Вид справа, орудие явно нуждается в покраске

Гаубица являлась дивизионным орудием. По штату 1939 года в стрелковой дивизии имелось два артиллерийских полка — лёгкий (дивизион 76-мм пушек и два смешанных дивизиона по две батареи 122-мм гаубиц и одной батарее 76-мм пушек в каждом) и гаубичный (дивизион 122-мм гаубиц и дивизион 152-мм гаубиц), всего 28 штук 122-мм гаубиц. В июне 1940 года в гаубичный полк добавили еще один дивизион 122-мм гаубиц, всего в дивизии их стало 32 шт. В июле 1941 года гаубичный полк был исключен, число гаубиц сократилось до 16. В этом штате советские стрелковые дивизии прошли всю войну. В гвардейских стрелковых дивизиях с декабря 1942 года имелось 3 дивизиона по 2 батареи 76-мм пушек и одной батарее 122-мм гаубиц в каждом, всего 12 гаубиц. С декабря 1944 эти дивизии имели гаубичный артполк (5 батарей), 20 122-мм гаубиц. С июня 1945 года на этот штат перевели и стрелковые дивизии.

В горнострелковых дивизиях в 1939—1940 годах имелся один дивизион 122-мм гаубиц (3 батареи по 3 орудия), всего 9 гаубиц. С 1941 года вместо него вводится гаубичный артиллерийский полк (2 дивизиона по 3 четырехорудийных батареи), гаубиц становится 24. С начала 1942 года остается только один двухбатарейный дивизион, всего 8 гаубиц. С 1944 года из штата горнострелковых дивизий гаубицы исключены.

В моторизованной дивизии имелось 2 смешанных дивизиона (батарея 76-мм пушек и 2 батареи 122-мм гаубиц в каждом), всего 12 гаубиц. В танковой дивизии имелся один дивизион 122-мм гаубиц, всего 12 шт. В кавалерийских дивизиях до августа 1941 года имелось 2 батареи 122-мм гаубиц, всего 8 орудий. С августа 1941 года дивизионная артиллерия из состава кавалерийских дивизий была исключена.

До конца 1941 года 122-мм гаубицы были в стрелковых бригадах — одна батарея, 4 орудия.

122-мм гаубицы также входили в состав гаубичных артиллерийских бригад Резерва Верховного Главнокомандования (РВГК) (72-84 гаубицы).

Боевое применение[править]

Файл:M30 battery.jpg

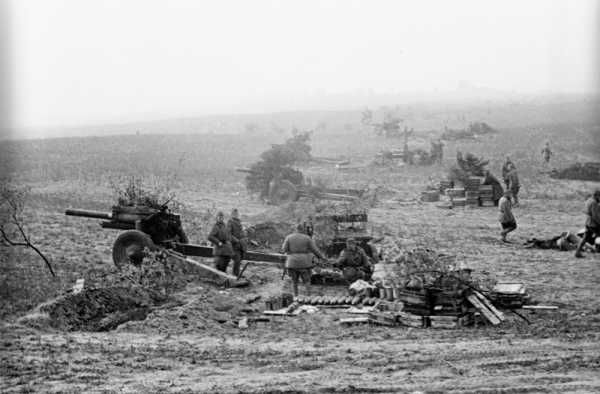

Батарея 122-мм гаубиц обр. 1938 года (М-30) на огневой позиции

М-30 использовалась для стрельбы с закрытых позиций по окопанной и открыто расположенной живой силе противника. Также её с успехом применяли для разрушения вражеских полевых фортификационных сооружений (траншей, блиндажей, ДЗОТов) и проделывания проходов в проволочных заграждениях при невозможности использования миномётов. Заградительный огонь батареи М-30 осколочно-фугасными снарядами представлял определённую угрозу и для бронетехники противника. Образующиеся при разрыве осколки были способны пробить броню до 20 мм толщиной, что было вполне достаточно для поражения бронетранспортёров и бортов лёгких танков. У машин с более толстой бронёй осколки могли вывести из строя элементы ходовой части, орудие, прицелы.

Для поражения танков и самоходок противника при самообороне использовался кумулятивный снаряд, введённый в 1943 году. При его отсутствии артиллеристам предписывали стрелять по танкам осколочно-фугасными снарядами с установкой взрывателя на фугасное действие. Для лёгких и средних танков прямое попадание 122-мм фугасного снаряда во многих случаях было фатальным, вплоть до срыва башни с погона. Тяжёлые «Тигры» были гораздо более устойчивой целью, но в 1943 году немцами был зафиксирован случай нанесения тяжёлых повреждений танкам типа Pz Kpfw VI Ausf H «Тигр» при боевом столкновении с советскими САУ СУ-122, вооружёнными гаубицами М-30 (см. [1]).

122-мм гаубица образца 1938 года (М-30) в музее Beyt ha-Totchan, Израиль. Вид справа

В начале Великой Отечественной войны значительное количество (несколько сотен) М-30 было захвачено Вермахтом. Орудие было принято на вооружение вермахта как тяжёлая гаубица 12,2 cm s.F.H.396(r) и активно использовалось в боях против Красной Армии. С 1943 года для этого орудия (а также ряда более ранних трофейных советских гаубиц того же калибра) немцы даже развернули массовое производство снарядов. В 1943 году было произведено 424 тыс. выстрелов, в 1944 и 1945 гг. — 696,7 тыс. и 133 тыс. выстрелов соответственно. Трофейные М-30 использовались не только на Восточном фронте, но и в оборонительных сооружениях Атлантического вала на северо-западном побережье Франции. Также в некоторых источниках упоминается использование немцами гаубиц М-30 для вооружения САУ, созданных на базе различной трофейной французской бронетехники.

В послевоенные годы М-30 экспортировалась в ряд государств Азии и Африки, где до сих пор состоит на вооружении. Известно о наличии таких орудий в Сирии, Египте (соответственно, это орудие принимало активное участие в арабо-израильских войнах). В свою очередь часть египетских М-30 была захвачена израильтянами. Одно из таких захваченных орудий демонстрируется в музее Beyt-ha-Totchan. Также М-30 поставлялась в страны-участники Варшавского договора, напр., в Польшу. В мемориале Познаньской цитадели это орудие имеется в экспозиции музейного вооружения. Китайская Народная Республика развернула своё собственное производство гаубицы М-30 под названием Тип 54.

Финский артиллерийский музей Hameenlinna имеет гаубицу М-30 в своей экспозиции. Финская армия в 1941—1944 гг. захватила 41 орудие этого типа. Захваченные М-30 под обозначением 122 H/38 финские артиллеристы использовали в лёгкой и тяжёлой полевой артиллерии. Орудие им очень понравилось, никаких изъянов в его конструкции они не нашли. За время боевых действий финские М-30 израсходовали 13 298 снарядов; три гаубицы было потеряно. Оставшиеся после войны финские М-30 использовались в качестве учебных гаубиц или находились в мобилизационном резерве на складах финской армии вплоть до середины 1980-х годов.

Модификации и опытные образцы на базе М-30[править]

За время производства конструкция орудия в целом значительно не менялась. На базе ствольной группы гаубицы М-30 выпускались следующие образцы артиллерийских орудий:

  • М-30С — слегка модифицированный вариант М-30 для монтировки на самоходной артиллерийской установке СУ-122.
  • У-11 — новое орудие с баллистикой, идентичной М-30, предназначенное для вооружения танков и самоходных установок. От М-30 орудие У-11 отличалось сильно изменённой конструкцией противооткатных устройств, которые были уменьшены в размерах для лучшей компоновки в стеснённых условиях боевого отделения машины. Самоходный вариант У-11 устанавливался на опытную САУ СУ-122М, но не выдержал испытаний по причине низкой надёжности. Танковый вариант гаубицы У-11 устанавливался на опытный танк Объект 234, который также известен как ИС № 2 (не путать с серийными ИС-2, вооружёнными длинноствольной 122-мм пушкой Д-25).
  • Д-6 — ещё один вариант гаубицы с баллистикой, идентичной М-30, предназначенный для монтажа в САУ. Гаубица Д-6 была смонтирована на опытной САУ СУ-122-III, но как и У-11, не выдержала испытаний по причине низкой надёжности.

Самоходные артиллерийские установки с М-30[править]

М-30 устанавливалась на следующие САУ:

  • СУ-122. САУ на базе танка Т-34. Выпускалась с декабря 1942 г. по август 1943 г. Всего выпущено 638 шт.
  • СГ-122. САУ на базе трофейных немецких танков Pz Kpfw III и САУ StuG III. Выпущено около 20 шт. в начале 1943 г.
  • 12,2-cm Kanone (r) auf Geschützwagen Lorraine-Shlepper (f). Немецкая САУ, представляющая собой установку трофейной гаубицы М-30 на шасси трофейного же французского тягача Lorraine. Известно об одном экземпляре данной САУ, действовавшей во Франции на железнодорожной платформе, входящей в состав бронепоезда.

Оценка проекта[править]

М-30, безусловно, была удачным орудием. Группе разработчиков под руководством Ф. Ф. Петрова удалось гармонично объединить в одном образце артиллерийского вооружения надёжность и простоту в освоении личным составом, свойственную старым гаубицам эпохи Первой Мировой войны, и новые конструктивные решения, призванные улучшить мобильность и огневые возможности орудия. В результате советская дивизионная артиллерия получила современную и мощную гаубицу, способную успешно действовать в составе высокомобильных танковых, механизированных и моторизованных частей РККА. Широкое распространение гаубицы М-30 в армиях многих государств мира и отличные отзывы работавших с ней артиллеристов служат этому дополнительным подтверждением.

При сравнении гаубицы М-30 с современными ей образцами артиллерийского вооружения следует иметь в виду тот факт, что в армиях Германии, Франции, Великобритании и США практически нет близких по калибру к М-30 образцов артиллерийского вооружения. Гаубичная артиллерия времён Второй Мировой войны дивизионного звена в армиях упомянутых выше стран использовала в основном калибр 105 мм; заметным, но удачным исключением была 25-фунтовая английская пушка-гаубица QF 25 pounder, однако её калибр был ещё меньше и равнялся 87,6 мм. Следующими за 105 мм стандартными калибрами гаубичной артиллерии западных стран были 150, 152,4 и 155 мм. Соответственно традиционный русский (и впоследствии советский) калибр 121,92 мм оказывался промежуточным между калибрами лёгких (87,6—105-мм) и тяжёлых (150—155-мм) гаубиц других стран. Разумеется, во Вторую Мировую войну использовались гаубицы не русского (и не советского) происхождения близкого к 122 мм калибра, но подавляющее большинство из них составляли старые орудия периода Первой Мировой войны, напр., 114-мм гаубица Виккерса в финской армии.

Поэтому сравнение М-30 с другими гаубицами возможно только при сходном с ней круге решаемых боевых задач и близкой организационно-штатной структуре применения в войсках (образцы для сравнения должны быть орудиями, полагающимися по штату частям, близким по численности и организации советской стрелковой, моторизованной или танковой дивизиям). Однако и при этих условиях сравнение будет в известной мере условным. Наиболее близкими к М-30 являются 105-мм гаубицы, поскольку орудия в области калибров 150—155 мм являются гораздо более тяжёлыми по массе и огневой мощи и в их числе имеется достойный советский представитель — 152-мм гаубица образца 1943 года (Д-1). Английская 25-фунтовка явно попадает в более лёгкую категорию по массе и её сравнение с М-30 (несмотря на близкую организационно-штатную структуру эксплуатировавших её частей) будет некорректным. За типичного представителя 105-мм гаубиц можно взять немецкое орудие 10,5-cm leichte Feldhaubitze 18 (le.FH.18) массой 1985 кг, начальной скоростью 15-кг снаряда в 470 м/с, углами возвышения от −5° до +42°, углом горизонтальной наводки в 56° и максимальной дальностью стрельбы 10 675 м.

М-30 имеет сравнимую с leFH 18 максимальную дальность стрельбы (превышение не является значительным, тем более что модифицированный вариант le.FH.18/40 с начальной скоростью снаряда в 540 м/с и предельным углом возвышения +45° имел максимальную дальность стрельбы в 12 325 м). Некоторые прототипы немецких гаубиц 105-мм калибра могли поражать цели на дистанциях свыше 13 км, но по своей конструкции они уже в большей степени являлись гаубицами-пушками, нежели чем классическими короткоствольными гаубицами. Бо́льший угол возвышения у М-30 позволял добиться лучшей по сравнению с le.FH.18 крутизны траектории снаряда, а следовательно и лучшей эффективности при стрельбе по укрытой в окопах и блиндажах живой силе противника. По мощности 122-мм снаряд массой около 22 кг однозначно выигрывал у 105-мм массой в 15 кг, но платой за это была на 400 кг большая масса М-30 в боевом положении, что негативно сказывалось на мобильности орудия. Большая масса гаубицы М-30 также требовала большего количества металла для её постройки. С технологической точки зрения М-30 была достаточно совершенной конструкцией — за 1941—1945 гг. СССР построил 16 887 гаубиц этого типа, тогда как нацистская Германия за тот же период построила 15 388 105-мм гаубиц le.FH.18 и le.FH.18/40.

В результате общая оценка проекта гаубицы М-30 будет приблизительно следующей: это орудие являлось советской реализацией общей для середины 1930-х гг. концепции мобильной полевой гаубицы на лафете с раздвижными станинами и подрессоренным колёсным ходом. По дальности стрельбы оно было на уровне с наиболее распространёнными 105-мм гаубицами других стран (некоторые их них оно превосходило, некоторым уступало), но главными его достоинствами были традиционные для советских орудий надёжность, технологичность в производстве и бо́льшая огневая мощь по сравнению со 105-мм гаубицами.

Также известна эмоциональная оценка гаубицы М-30 по результатам её боевого применения советскими артиллеристами, данная маршалом Г. Ф. Одинцовым: «Лучше её уже ничего не может быть».

Описание конструкции[править]

Устройство 122-мм гаубицы обр. 1938 года (М-30): 1 — Ствол, 2 — Противооткатные устройства — откатник и накатник, 3 — Щитовое прикрытие, 4 — Панорамный прицел, 5 — Казённик с затвором, 6 — Колёсный ход, 7 — Раздвижные станины

Гаубица М-30 имела достаточно современную для своего времени конструкцию с лафетом с раздвижными станинами и подрессоренным колёсным ходом. Ствол представлял из себя сборную конструкцию из трубы, кожуха и навинтного казённика с затвором. М-30 оснащалась поршневым однотактным затвором, гидравлическим тормозом отката, гидропневматическим накатником и имела раздельно-гильзовое заряжание. Затвор имеет механизм принудительной экстракции стреляной гильзы при его открывании после выстрела. Спуск производится нажатием курка за спусковой шнур.

Орудие оснащалось артиллерийской панорамой Герца для стрельбы с закрытых позиций, этот же прицел использовался и при стрельбе прямой наводкой.

Лафет с раздвижными станинами снабжён уравновешивающим механизмом и щитовым прикрытием. Колёса металлические с резиновыми шинами, рессоры пластинчатые. Возка орудия механической тягой обычно производилась без передка непосредственно за тягачом, максимально допустимая скорость транспортировки составляла 50 км/ч на шоссе и 35 км/ч по булыжным мостовым и просёлочным дорогам. Конной тягой гаубица перевозилась за передком шестёркой лошадей. При разведении станин подрессоривание выключается автоматически, при отсутствии места или времени для разведения станин допускается стрельба при сведённых станинах в походном положении. Угол горизонтального обстрела при этом уменьшается до 1°30′. Время перехода из походного положения в боевое составляло 1,0—1,5 минуты. Лафет гаубицы М-30 был впоследствии использован при создании 152-мм гаубицы Д-1.

Характеристики и свойства боеприпасов[править]

М-30 стреляла всем ассортиментом 122-мм гаубичных снарядов, в том числе разнообразными старыми гранатами русского и импортного производства. После Великой Отечественной войны к указанному ниже ассортименту снарядов добавились новые типы боеприпасов, например, кумулятивный снаряд БП-1.

Стальная осколочно-фугасная граната ОФ-462 при установке взрывателя на осколочное действие при своём разрыве создавала около 1000 убойных осколков, эффективный радиус поражения живой силы составлял около 30 м (данные получены по советской методике измерения середины XX века). При установке взрывателя на фугасное действие граната после разрыва оставляла воронки до 1 м глубиной и до 3 м в диаметре.

Кумулятивный снаряд БП-460А пробивал под углом 90° броню толщиной до 100—160 мм (в разных источниках приводятся разные данные). Прицельная дальность стрельбы по движущемуся танку — до 400 м. Послевоенный кумулятивный снаряд БП-1 пробивал под углом 90° — 200 мм, 60° — 160 мм, 30° — 80 мм.

Номенклатура боеприпасов

ТипОбозначениеВес снаряда, кгВес ВВ, кгНачальная скорость, м/с (при полном заряде)Дальность табличная, м
Кумулятивные снаряды
Кумулятивный (на вооружении с мая 1943)БП-460А  335 (на заряде № 4)2000
Осколочно-фугасные снаряды
Стальная осколочно-фугасная гранатаОФ-46221,763,6751511720
Осколочная граната сталистого чугуна с привинтной головкойО-462А21,7 45810800
Осколочная граната сталистого чугунаО-460А
Старая гранатаФ-460
Старая гранатаФ-460
Старая гранатаФ-460Н
Старая гранатаФ-460У
Старая гранатаФ-460К
Шрапнель
Шрапнель с трубкой 45 сек.Ш-460
Шрапнель с трубкой Т-6Ш-460Т
Осветительные снаряды
ОсветительныйС-462 4798500
Агитационные снаряды
АгитационныйА-462  4318000
Дымовые снаряды
Дымовой стальнойД-46222,3 51511800
Дымовой сталистого чугунаД-462А  51511800
Химические снаряды
Осколочно-химическийОХ-462  51511800
ХимическийХ-46221,8
ХимическийХ-460

Занимательные факты о М-30[править]

  • В советских учебных фильмах для артиллеристов, снятых в 1960-х гг., очень часто демонстрируется именно гаубица М-30, несмотря на то, что тогда уже было принято на вооружение более современное орудие Д-30 того же калибра и назначения. Эти фильмы до сих пор используются в учебном процессе подготовки российских артиллеристов, хотя гаубицы М-30 уже давно не используются даже в качестве учебных орудий.
  • Небольшое количество боеспособных М-30 имеется на складах Российской Армии и в настоящее время.
  • Снаряды ОФ-462, изначально разработанные под М-30, до сих пор состоят на вооружении Российской Армии и годны к стрельбе из более современных орудий.
  • Для транспортировки М-30 использовались самые разнообразные средства — конная тяга, отечественные и поставлявшиеся по ленд-лизу грузовики, тяжёлые джипы Dodge («Додж» 3/4), лёгкие гусеничные артиллерийские тягачи «Сталинец» СТЗ-5 и Я-12. Из мемуарной литературы известны даже факты переката гаубиц М-30 только силами их расчётов.

Где можно увидеть[править]

Файл:Pg3 m30 screenshot 1.jpg

Снимок экрана компьютерной игры Panzer General III. Развёрнута часть, вооружённая гаубицей М-30

Ввиду большого количества выпущенных орудий, гаубицы М-30 очень часто попадают в экспозиции военных музеев или используются в качестве орудий-памятников. В Москве её можно увидеть в музее Великой отечественной войны на Поклонной горе и Центральном музее вооружённых сил, в Санкт-Петербурге — в Музее Артиллерии и Инженерных войск. Нижний Новгород, где расположен завод № 92, выпускавший М-30 в 1940 году, до недавнего времени не имел этой гаубицы ни в городских музеях, ни в качестве орудия-памятника. Однако в 2004 году на площади Маршала Жукова был открыт новый мемориальный комплекс, где М-30 установлена как орудие-памятник. Наряду с прочими экспонатами (БТР-60, пушки ЗиС-3 и Д-44) оно пользуется неизменным интересом со стороны детей (поскольку мемориал расположен внутри крупного спального района рядом с детской поликлиникой). В Финляндии это орудие экспонируется в музее Нameenlinna, в Польше — в Познаньской Цитадели, в Израиле — в музее Beyt-ha-Totchan.

М-30 в компьютерных играх[править]

Файл:Pg3 m30 screenshot 2.jpg

Снимок экрана компьютерной игры Panzer General III. Учётная карточка гаубицы М-30

В отличие от танков, разнообразие моделей артиллерийского вооружения встречается в очень ограниченном числе компьютерных игр. Одной из таких игр является пошаговая стратегия Panzer General III. В её редакции Scorched Earth, где действие разворачивается на Восточном фронте, игрок может комплектовать советские артиллерийские части гаубицей М-30 (в игре она называется просто 12.2 сm). Там она является доступной игроку, начиная с начала Великой Отечественной войны, но устаревает с середины 1943 года, после появления гаубицы-пушки МЛ-20, что очень сильно не соответствует действительности — производство обоих этих орудий и комплектование ими новых частей продолжались в течение всей войны.

М-30 можно увидеть и в отечественных играх, в частности, в стратегиях реального времени Блицкриг, Сталинград и Sudden Strike (Противостояние). Стоит отметить, что отражение особенностей использования М-30 в этих играх также далеко от реальности.

Источники информации[править]

  • Широкорад А. Б. Энциклопедия отечественной артиллерии. — Мн.: Харвест, 2000. — 1156 с.: илл. ISBN 985-433-703-0
  • Широкорад А. Б. Бог войны Третьего рейха. — М.: ООО «Издательство АСТ», 2002. — 576 с.: 32 л. илл. ISBN 5-17-015302-3
  • Широкорад А. Б. Гений советской артиллерии. — М.: ООО «Издательство АСТ», 2002. — 432 с.: 24 л. илл. ISBN 5-17-013066-X
  • Иванов А. Артиллерия СССР во Второй Мировой войне. — СПб.: Издательский дом «Нева», 2003. — 64 с. ISBN 5-7654-2731-6
  • Шунков В. Н. Оружие Красной Армии. — Мн.: Харвест, 1999. — 544 с. ISBN 985-433-469-4
  • Желтов И. Г., Павлов И. В., Павлов М. В., Солянкин А. Г. Советские средние самоходные артиллерийские установки 1941—1945 гг. — М.: ООО Издательский центр «Экспринт», 2005. — 48 с. ISBN 5-94038-079-4
  1. ↑ Шунков В. Н. Оружие Красной Армии


traditio.wiki

122-мм гаубица обр.1910/30 гг. Гаубица двух войн.

122-мм гаубица обр.1910/30гг., — советская гаубица, модернизация более раннего орудия — российской 122-мм гаубицы обр.1910 г французского происхождения. Находилась в штатах дивизионной артиллерии наряду с 76-мм пушками обр.1902/30, Ф-22, УСВ, 122-мм гаубицами М-30,   а также 152-мм тяжелыми гаубицами. Активно использовалась в предвоенных конфликтах, а также в начале Отечественной войны. Помимо СССР состояла на вооружении Финляндии и Германии.

Основания модернизации.

Анализ опыта применения артиллерии в ходе ПМВ, Гражданской войны и вскоре последовавшей советско-польской, а также мировые тенденции развития артиллерии выявил необходимость совершенствования советских дивизионных гаубиц. Основными направлениями считались:

  • увеличение дальнобойности;
  • увеличение огневой маневренности;
  • увеличение могущества отдельного выстрела;
  • улучшение маневренных качеств, путем внедрения механической тяги.

В 1928 году принято решение о конструировании нового орудия на замену гаубицам обр. 1909 и 1910 гг. Однако, учитывая реальное тяжелое положение в промышленности, наличие более важных военных программ , а также загруженность заказами из народного хозяйства, было решено модернизировать 122-мм гаубицу обр.1910 гг.

Резервы, заложенные в конструкцию этой дивизионной гаубицы, позволяли улучшить ее ТТХ, главным образом дальнобойность. Модернизация должна была проходить силами КБ Мотовилихинского завода, который и занимался выпуском гаубицы обр.1910 гг. Одной из главных фигур предстоящей модернизации должен стал известный конструктор Сидоренко В.Н.

Улучшения 122-мм гаубицы обр.1910/30гг в ходе модернизации.

Основным направлением модернизации выбрано увеличение дальнобойности 122-мм гаубицы, путем введения боеприпасов со снарядом дальнобойной формы. Стрелять из гаубицы обр.1910 гг., таким было возможно исключительно на четвертом заряде, который состоял единственно из основного пакета пороха. Снаряды дальнобойной формы были длиннее старых на 0,64 калибра. Причем эта разница в основном была в запоясковой части, которая у снарядов старого образца практически отсутствовала.

Попытка выстрелить полным снарядом приводила к разрыву ствола, поскольку при наличии всех пучков отсутствовал внутренний объем необходимый для расширения пороховых газов, резко росла температура и давление. Поэтому стреляли, убрав все пучки за исключением основного пакета. Для исправления ситуации необходимо было удлинить зарядную камору. Что и сделали, расточив ее на один калибр.

Стрельба новыми снарядами сопровождалась увеличением отдачи, вследствие чего пришлось усилить противооткатные устройства, подъемный механизм и сам лафет. Усиление лафета 122-мм гаубицы обр.1910/30 гг произошло на этапе серийного производства. Вероятно, этот недостаток выявила эксплуатация в войсках. Стрельба дальнобойной гранатой приводила к увеличению динамических нагрузок, по сравнению с прежним артиллерийским выстрелом. Даже стрельба старым снарядом и вновь введенным метательным зарядом №1 существенно превышала динамические характеристики допустимые для не модернизированной гаубицы.

Упрочнение лафета естественно сказалась на массе гаубицы обр.1910/30гг ее масса увеличилась до 1466 кг, тогда как не модернизированная 122-мм гаубица весил 1331кг. Наложение расточенного ствола на старый лафет, а также использование старых салазок и противооткатных устройств было запрещено.

Чтобы исключить эту возможность модернизированные лафеты, противооткатные и стволы стали в обязательном порядке маркировать надписями «упрочненный», «обр.1910/30гг», «удлиненная камора».

Увеличение дальности стрельбы 122-мм гаубицы обр.1910/30гг заставило изменить прицельные приспособления. Для обр. обр.1910/30гг приняли «нормализованный» прицел. Данный прицел использовался для самых разных артиллерийских систем и отличался только креплением, да нарезкой дистанционных шкал под баллистику конкретного орудия.

Подвижность и огневая маневренность 122-мм гаубицы обр.1910/30гг остались на прежнем уровне, поскольку сам однобрусный лафет, в также колесный ход не претерпели существенных изменений конструкции. Механизм горизонтальной наводки гаубицы остался прежним. Скорость возки, как и раньше, не превышала шести километров в виду отсутствия какого либо подрессоривания и наличия деревянных колес с металлическим ободом.

На протяжении 1930 года модернизация полностью завершена. 122-мм гаубица обр.1910/30гг прошла испытания, запущена в производство Мотовилихским заводом и поступила в войска.

Краткое описание конструкции 122-мм гаубицы обр.1910/30 гг .

Конструкция орудия состояла:

  • ствола;
  • поршневого затвора;
  • лафета.

Гаубичный ствол – скрепленный с надульником и кожухом, либо ствол-моноблок.
Затвор- поршневого типа, открывался направо. Открывание – закрывание поворотом рукояти в одно движение.
Однобрусный лафет состоял:

  • противооткатных устройств установленных в салазках;
  • люльки;
  • станка;
  • орудийного щита;
  • механизмов наведения
  • прицельных приспособлений

При производстве ствола надульник и кожух нагонялись на трубу в нагретом состоянии, после охлаждения они обжимали ее, становясь одной деталью. Эксплуатация 122-мм гаубицы обр.1910 показала малую надежность такого способа крепления, надульник сползал. При модернизации крепление надульника усилили, соединив его со стволом винтовой нарезкой. В старых стволах, поступавших для растачивания, надульник фиксировали стопорами.

Впрочем, даже винтовая нарезка и стопоры не всегда помогали и на практике. Конец трубы иногда выступал на миллиметр и более за надульник, но на стрельбе это не сказывалось. Хотя в случаях, когда труба смещалась вперед как единое целое, становилось трудно открывать затвор. Как следствие требовался заводской ремонт. Для исправления этого недостатка гаубицы обр. обр.1910/30 гг был внедрен ствол-моноблок.

Затвор 122-мм гаубицы обр.1910/30гг состоял:

  • запирающего механизма;
  • выбрасывающего механизма;
  • предохранительного;
  • ударного механизма;
  • облегчения заряжания;
  • удержания гильзы.

Назначение запирающего механизма – обтюрация пороховых газов. Выбрасывающий механизм экстрактировал гильзу из каморы. Предохранительный механизм не давал преждевременно открыть затвор в случае затяжного выстрела. Ударный механизм позволял произвести выстрел. Механизм удержания гильзы удерживал гильзу при заряжании орудия под большими углами горизонтального возвышения.

Противооткатные устройства представляли собой гидравлические тормоз отката и гидропневматический накатник, установленные в салазках. Салазки 122-мм гаубицы обр.1910/30гг соединены со стволом гаубицы и откатывались вместе.

Корытообразная люлька укладывалась в гнездах станка и была соединена с подъемным механизмом. Сверху люльки имелись полозки, которые служили направляющими захватов салазок.

Подъемный механизм гаубицы обр.1910/30гг — секторный.

Орудийный станок служил основанием качающейся части. В задней части станка, которая опиралась на грунт, имелся летний откидной и постоянный сошник. Для грубой наводки гаубицы служило правило.

Боевая ось подрессоривания не имела. Колеса поначалу изготавливали из дерева с железной шиной. С 1937 года металлические с резиновой грузошиной, наподобие тех колес, которые устанавливали на Ф-22. С 1936 г на гаубицы обр.1910/30гг устанавливали металлические колеса с покрышками, которые заполнены губчатой резинной. Колеса по виду похожи по виду на те, что устанавливали на гаубицу М-30.

Прицельные приспособления состояли их панорамы Герца, а и собственно прицела. Прицел зависимый, направление оптической оси панорамы менялось при изменении угла возвышения. Прицел унифицирован и отличался от других орудий креплением и нарезкой шкал.

Буксировка 122-мм гаубицы обр.1910/30гг осуществлялась либо шестеркой лошадей либо мехтягой. Оба случая предусматривали использование передка. Шкворневая лапа гаубицы одевалась на крюк передка, который оснащали сцепным приспособлением. Передки переднего хода и зарядного ящика взаимозаменяемы. Тогда как задний ход зарядного ящика сцепного устройства не имел, вместо него была шкворневая лапа.

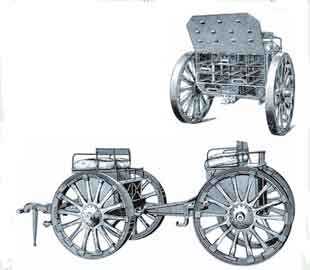

Короба зарядных ящиков и передков подрессорены полосами из резины. В коробах перевозили боекомплект, а сверху расчет и необходимые вещи для боевой работы и похода.

Оценка гаубицы.

Модернизация гаубицы, которая коснулась только увеличения дальности стрельбы, не смогла существенно улучшить боевые ее свойства. Тактическая подвижность орудия ограничивалась отсутствием подрессоривания, маневр огнем ограничивал оставшийся неизменным лафет. Орудие получилось неустойчивым, и стрелять полным зарядом при углах менее двадцати градусов запрещено. Дальнобойность гаубицы уступала таковой у современных орудий, таких как 10,5 cm leFh28. Из положительных качеств 122-мм гаубицы обр.1910/30 гг на начало войны можно назвать лишь ее малый вес.

Однако сам факт модернизации парка устаревших орудий следует считать правильным, соответствующим реалиям отечественной промышленности и соответствующим тенденциям развития артиллерии том числе и зарубежной.

ТТХ 122-мм гаубицы обр 1910/30 .

122-мм гаубица обр. 1910/30 гг

Ствол

Калибр, мм.121.92
Длина  ствола. мм/кал.1560/12,8
Длина канала, мм/клб.1535/12,6
Длина нарезной части, мм.1140
Длина патронника, мм.287
Длина затворной части, мм.133
Угол нарезки:
в начале прогрессивной части, мм4021″
у дула8056«
Длина хода нареза у дула, клб.20
 Число нарезов36
 Глубина нарезов, мм.1,015
 Ширина нареза, мм.7,6
Ширина поля, мм.3,04
 Вес затвора, кг.32,8
 Вес ствола с  затвором, кг.  422-426
Лафет
 УВН от -30  до +  440
 УГН407«
Длина отката, мм.
нормальная985-1050
предельная1067
Высота линии огня,мм.1110
при сдвинутых станинах , мм. 7400
Длина от центра боевой оси до опоры сошников, мм.3300
Ширина хода, мм.1549-1475
Высота по щиту, мм1841
Клиренс по щиту,мм.406
Толщина щита,мм. 3,5-4
Весовая сводка
Колесо, кг.122
Щит, кг. 74
Вес откатных частей, кг. 150
Вес вращающейся части, кг.570
Лафет без ствола, кг. 1040
Вес системы в походном положении, кг.  2510
Вес системы в боевом  положении, кг1466
Эксплуатационные данные
Скорострельность, выст/мин.5-6
Время перехода в боевое положение, с.30-40
Число лошадей для возки гаубицы6
Число лошадей для возки гаубицы зарядного  ящика4
Скорость возки км/ч на деревянных колесахдо 6
Скорость возки км/ч на металлических с грузошинойдо 12

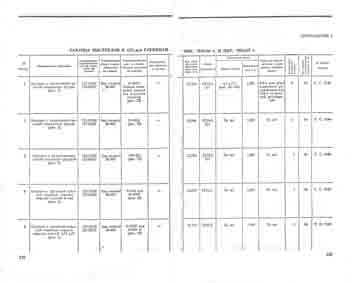

Боеприпасы.

ww2tanki.ru

📌 122-мм гаубица образца 1910/30 годов

122-мм гаубица образца 1910/30 годов
Калибр, мм121,92
Экземплярыдо 5900
Расчёт, чел.7
Скорострельность, выстр/мин5,6
Скорость возки по шоссе, км/чдо 6 (на металлических колёсах до 12)
Высота линии огня, мм1110
Ствол
Длина ствола, мм/клб1560/12,8
Длина канала ствола, мм/клб1535/12,6
Масса
Масса в походном положении, кг2510
Масса в боевом положении, кг1466
Габариты в походном положении
Длина, мм ?
Ширина, мм ?
Высота, мм1841
Клиренс, мм298 (по сошнику)
Углы обстрела
Угол ВН, градот -3° до +45°
Угол ГН, град4°71́

Гаубица обр. 1910/30 г. в военном музее, Хельсинки. Вид сзади

122-мм гаубица образца 1910/30 годов — советская гаубица периода Второй мировой войны.

Описание конструкции

Орудие было получено путём модернизации русской 122-мм гаубицы образца 1910 года времён Первой мировой войны, изначально разработанной французской оружейной фирмой «Шнейдер». Оно представляло собой классическую короткоствольную гаубицу, предназначенную для стрельбы под углами возвышения преимущественно от +20° до +45° (при стрельбе полным зарядом и с углом возвышения менее 20° орудие опрокидывалось) выстрелом с раздельным заряжанием. Гаубица оснащалась затвором поршневого типа, гидравлическим тормозом отката и воздушно-гидравлическим накатником. Противооткатные устройства собраны в салазки под стволом и откатывались вместе с ним, дульный тормоз отсутствует. Ствольная группа монтируется на однобрусном лафете без подрессоривания колёсного хода. Колёса деревянные, но с 1936 года часть гаубиц получила металлические колеса с литыми резиновыми шинами.

История создания

В конце 1920-х годов советское военное руководство приняло решение модернизировать стоявшие на вооружении орудия времён Первой мировой войны. Основной целью модернизации было увеличение дальности стрельбы. Модернизация затронула и достаточно многочисленную 122-мм гаубицу образца 1910 года.Проведённая в 1930 году на Пермском заводе модернизация заключалась в следующем:

  • Расточена (удлинена) на один калибр камора;
  • Установлен нормализованный прицел;
  • Упрочнён лафет;
  • Упрочнён подъёмный механизм;
  • Произведён ряд небольших изменений в противооткатных устройствах.

Модернизированное орудие было принято на вооружение под официальным наименованием «122-мм гаубица обр. 1910/30 гг.»

Производство

Производство орудия велось на Пермском заводе с 1930 по 1941 год. Точное количество изготовленных гаубиц выяснить не удалось, имеется статистика производства с 1937 года.

Производство 122-мм гаубиц обр. 1910/30 г., шт. (с 1937)
19371938193919401941Итого за 1937—1941
23071112941139213395

Кроме нового производства, в гаубицы обр. 1910/30 г. было переделаны 762 гаубицы обр. 1910 г., то есть большинство имеющихся орудий этого типа. С 1940 года орудие заменяется в серийном производстве новой 122-мм гаубицей образца 1938 года (М-30).

Организационно-штатная структура

122-мм гаубица обр. 1910/30 года в музее Helsinki, Финляндия

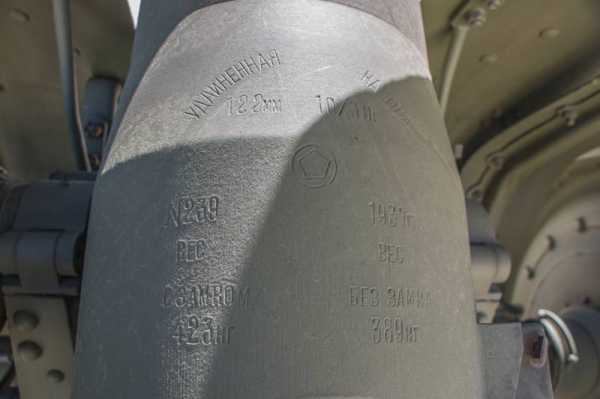

Казённик с затвором 122-мм гаубицы образца 1910/30 годов

Гаубица являлась дивизионным орудием. По штату 1939 года в стрелковой дивизии имелось два артиллерийских полка — лёгкий (дивизион 76-мм пушек и два смешанных дивизиона по две батареи 122-мм гаубиц и одной батарее 76-мм пушек в каждом) и гаубичный (дивизион 122-мм гаубиц и дивизион 152-мм гаубиц), всего 28 штук 122-мм гаубиц. В июне 1940 года в гаубичный полк добавили ещё один дивизион 122-мм гаубиц, всего в дивизии их стало 32 шт. В июле 1941 года гаубичный полк был исключён, число гаубиц сократилось до 16. В этом штате советские стрелковые дивизии прошли всю войну. В гвардейских стрелковых дивизиях с декабря 1942 года имелось 3 дивизиона по 2 батареи 76-мм пушек и одной батарее 122-мм гаубиц в каждом, всего 12 гаубиц. С декабря 1944 эти дивизии имели гаубичный артполк (5 батарей), 20 122-мм гаубиц. С июня 1945 года на этот штат перевели и стрелковые дивизии.

В горнострелковых дивизиях в 1939-1940 годах имелся один дивизион 122-мм гаубиц (3 батареи по 3 орудия), всего 9 гаубиц. С 1941 года вместо него вводится гаубичный артиллерийский полк (2 дивизиона по 3 четырёхорудийных батареи), гаубиц становится 24. С начала 1942 года остаётся только один двухбатарейный дивизион, всего 8 гаубиц. С 1944 года из штата горнострелковых дивизий гаубицы исключены.

В моторизованной дивизии имелось 2 смешанных дивизиона (батарея 76-мм пушек и 2 батареи 122-мм гаубиц в каждом), всего 12 гаубиц. В танковой дивизии имелся один дивизион 122-мм гаубиц, всего 12 шт. В кавалерийских дивизиях до августа 1941 имелось 2 батареи 122-мм гаубиц, всего 8 орудий. С августа 1941 дивизионная артиллерия из состава кавалерийских дивизий была исключена.

До конца 1941 года 122-мм гаубицы были в стрелковых бригадах — одна батарея, 4 орудия.

122-мм гаубицы также входили в состав гаубичных артиллерийских бригад Резерва Верховного Главнокомандования (РВГК) (72-84 гаубицы).

Служба и боевое применение

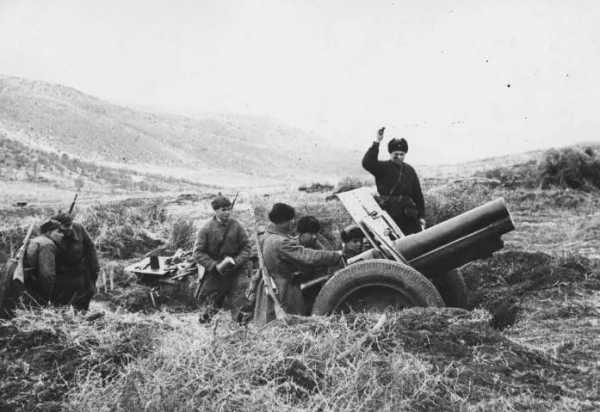

122-мм гаубица обр. 1910/30 года на боевой позиции

Гаубица обр. 1910/30 г. в военном музее. Вид сзади

До 1942 года 122-мм гаубица образца 1910/30 года была самой распространённой в Рабоче-Крестьянской Красной Армии (РККА). С 1930 года она начинает активно вытеснять свою немодернизированную предшественницу из частей. На 1 октября 1936 года имелось 2383 гаубицы обр. 1910/30 гг. (в том числе требующих ремонта — 20, учебных — 5), и всего 44 гаубицы обр. 1910 г., из которых годных было лишь 2 орудия. Соответственно, гаубица принимала активное участие во всех предвоенных конфликтах СССР, в частности, в боях на реке Халхин-Гол (при этом потери составили 31 орудие, в том числе 5 безвозвратно)[1] и в советско-финской войне 1939−1940 г.. С 1940 года начинается серийное производство новой, более совершенной гаубицы М-30, однако к началу Великой Отечественной войны гаубица обр.1910/30 продолжала оставаться главной дивизионной гаубицей РККА — на 1 июня 1941 года их имелось, по разным источникам, 5578[2] или 5680[3] либо 5900[4] шт, новых же гаубиц М-30 было 1667 шт. 122-мм гаубица обр. 1910/30 года активно использовалась в течение всей войны, хотя с 1942 года её доля в войсках сильно снизилась по причине больших потерь и массового поступления в части новых гаубиц М-30.

Самоходные артиллерийские установки

122-мм гаубицы обр. 1910/30 гг. были установлены на шасси лёгкого танка Т-26. Получившаяся в результате САУ получила название СУ-5 и являлась единственной довоенной советской САУ, принятой на вооружение. На 1 июня 1941 года в войсках имелось 28 таких САУ, которые приняли участие в боях.

122-мм гаубица обр. 1910/30 г. за рубежом

В 1941-1942 годах вермахт захватил значительное количество (несколько сотен) этих гаубиц, которые были приняты на вооружение вермахта под индексом 12,2 cm le.F.H.388(r). К 122-мм советским трофейным гаубицам немцы даже развернули крупномасштабное производство боеприпасов — так, в 1943 году было произведено 424 тыс. выстрелов, в 1944 и 1945 гг. — 696,7 тыс. и 133 тыс. выстрелов соответственно.

Около 30 орудий этого типа было захвачено армией Финляндии в советско-финской войну 1939−1940 г. и 145 — в Великую отечественную войну. Ещё 72 гаубицы обр. 1910/30 гг. было куплено на правах союзника в Германии в 1944 году. Финское обозначение орудия — 122 H/10-30. В целом финские артиллеристы оценивали гаубицу образца 1910/30 гг. как хорошее орудие, но отмечали слабость противооткатных устройств. По их мнению гаубица обр. 1910/30 гг. была лучше, чем гаубица 1909/30 гг. того же калибра. В ходе боёв с Красной Армией гаубицы обоих этих типов дали 369744 выстрела (данные по финской статистике) и 20 гаубиц обр. 1910/30 гг. было потеряно. После Великой Отечественной войны эти орудия довольно долго находились в резерве финской армии. После снятия с вооружения некоторая их часть была передана в артиллерийские музеи в Хельсинки и Хямеэнлинне. Интересно, что изучение трофейных гаубиц вдохновило финнов на проведение подобной модернизации большинства из 40 имевшихся у них со времён гражданской войны 122-мм гаубиц обр. 1910 г. Модернизированные орудия получили индекс 122 H/10-40 (122-мм гаубица обр. 1910/40 г.). Модернизированные гаубицы приняли активное участие в боевых действиях 1941-1944 годов, несколько из них было потеряны.

Оценка проекта

122-мм гаубица обр. 1910/1930 гг. являлась не очень значительной модернизацией орудия периода Первой мировой войны и в целом сохранила большую часть недостатков, присущих орудиям того периода. Главными недостатками орудия являлись:

  • неподрессоренный колёсный ход, сильно ограничивающий подвижность орудия
  • устаревшая конструкция однобрусного лафета, сильно ограничивающая углы наводки (особенно горизонтальной)

Короткий ствол обуславливал невысокую дальность стрельбы, по которой это орудие существенно уступало своему главному противнику — немецкой лёгкой гаубице 10.5 cm leFH 18 (8,9 км против 10,7 км). При выходе к огневым позициям танков противника 122-мм гаубицы обр. 1910/30 гг. становились полностью беззащитными. К началу Второй мировой войны это орудие стало безусловно устаревшим.

В то же время гаубица отличалась простотой, прочностью и надёжностью. Например, в отчёте по опыту финской войны сказано: «122-мм гаубица обр. 1910/30 г. очень вынослива (по заявлению командиров). Никакие нормы стрельбы не соблюдались». Орудие было очень лёгким (боевая масса на тонну меньше, чем у М-30, и на 500 кг меньше, чем 10,5 cm le.F.H.16), быстро (за 30-40 секунд) переводилось из походного положения в боевое. Благодаря эти качествам, орудие пользовалось большой популярностью в РККА.

Взятый военным руководством СССР курс на модернизацию старых орудий следует признать правильным. В то время СССР ещё не был способен создавать новые современные орудия. Так, 122-мм гаубица обр. 1934 г. «Лубок», созданная под руководством немецких специалистов, не пошла в массовое производство. Удовлетворительную современную 122-мм гаубицу советским инженерам удалось создать лишь в 1938 году.

Характеристики и свойства боеприпасов

Снаряды и заряды к гаубице в ящике

Орудие имело 6 зарядов (№ 1-5 и полный). Стальная осколочно-фугасная граната 53-ОФ-462 создавала 1000 убойных осколков и поражала живую силу в радиусе 30 м или оставляла воронки до 1м глубиной и до 3м в диаметре. Стрельба кумулятивным снарядом из этого орудия была крайне малоэффективной.

Номенклатура боеприпасов
ТипИндекс ГАУВес снаряда, кгВес ВВ, кгНачальная скорость, м/с (при полном заряде)Дальность табличная, м
Кумулятивные снаряды
Кумулятивный (на вооружении с мая 1943)53-БП-460А ? ? ? ?
Осколочно-фугасные снаряды
Стальная осколочно-фугасная граната53-ОФ-46221,763,673648910
Осколочная граната сталистого чугуна с привинтной головкой53-О-462А21,7 ?3648910
Осколочная граната сталистого чугуна53-О-460А ? ? ? ?
Старая граната53-Ф-460 ? ?3447550
Старая граната53-Ф-460 ? ?3447550
Старая граната53-Ф-460Н ? ?3447550
Старая граната53-Ф-460У ? ?3447550
Старая граната53-Ф-460К ? ?3447550
Шрапнель
Шрапнель с трубкой 45 сек.53-Ш-460 ? ?3437230
Шрапнель с трубкой Т-653-Ш-460Т ? ?3427240
Осветительные снаряды
Осветительный53-С-462 ? ?3406800
Агитационные снаряды
Агитационный53-А-462 ? ?3647000
Дымовые снаряды
Дымовой стальной53-Д-462 ? ?3648910
Дымовой сталистого чугуна53-Д-462А ? ? ? ?
Химические снаряды
Осколочно-химический53-ОХ-462 ? ?3648950
Химический53-Х-46221,8 ?3668477
Химический53-Х-460 ? ?3587700

Примечания

  1. М.Коломиец. Бои у реки Халхин-Гол// Фронтовая иллюстрация, №2, 2002
  2. А.Исаев Антисуворов, 2004
  3. http://www.soldat.ru/doc/mobilization/mob/table17.html
  4. А.Иванов Артиллерия СССР во Второй Мировой войне, 2003

Литература

  • Широкорад А. Б. Энциклопедия отечественной артиллерии. — Мн.: Харвест, 2000. — 1156 с.: илл. ISBN 985-433-703-0
  • Широкорад А. Б. Бог войны Третьего рейха. — М.,ООО «Издательство АСТ», 2002. — 576 с.: 32 л. ил. ISBN 5-17-015302-3
  • Иванов А. Артиллерия СССР во Второй Мировой войне. — СПб., Издательский дом «Нева», 2003. — 64 с. ISBN 5-7654-2731-6
  • Шунков В. Н. Оружие Красной Армии. — Мн.: Харвест, 1999. — 544 с., ISBN 985-433-469-4

Ссылки

Wikimedia Foundation. 2010.

dic.academic.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
