Из двухсот стран мира лишь две смогли наладить массовое строительство эсминцев УРО. Остальным современным флотам в силу различных причин приходится искать компромиссы и довольствоваться кораблями меньшего ранга.
Фрегаты!
Боевые корабли водоизмещением 4-6 тыс. тонн, главным назначением которых видится борьба с воздушным и подводным противником при сопровождении основных сил флота и особо важных конвоев на любом удалении от берега. По эффективности систем ПВО/ПЛО современные фрегаты близки к эсминцам, однако уступают последним в мореходности и ударном аспекте (меньший боекомплект, отсутствие в номенклатуре боеприпасов тактических КРМБ, артиллерия меньшего калибра).
Наибольшую популярность эти скромные корабли приобрели у европейских заказчиков: Бундесмарин, Марина Милитаре, Марин Насьональ, Конинклике Марин… Каждый из европейских флотов слаб по отдельности, но вместе они способны сокрушить любого, кто посмеет нарушить покой в водах Евросоюза. Впрочем, все разговоры о противостоянии российской Средиземноморской эскадры и европейских моряков далеки от реальности: европейские фрегаты — корабли мирные. Они ориентированы на решение чисто оборонительных задач.
Большинство «европейцев» ввиду экономии средств конструктивно недогружено. При необходимости на них можно установить еще чёртову уйму оружия. Яркий пример — голландский «Де Зевен Провинсиен», чьи создатели сэкономили на шестой секции УВП.
Как правило, это крупные боевые единицы, чьи размеры вплотную приближаются к размерам эсминцев, а полное водоизмещение достигает шести и более тыс. тонн. Все они — корабли стран НАТО, объединенные общими стандартами и тактической сетью обмена данными Link 16, позволяющей поддерживать связь с любым другим «натовским» кораблем или боевым самолетом в режиме реального времени. Меньшие размеры и боекомплект в сравнении с полноценными эсминцами компенсируются техническим совершенством их конструкций. Каждый еврофрегат представляет собой шедевр кораблестроения, созданный с учетом последних достижений науки и техники. По ряду боевых характеристик они могут всерьез соперничать с российским атомным крейсером и «заткнуть за пояс» американский суперэсминец «Орли Берк». Несмотря на кажущееся разнообразие, все еврофрегаты принадлежат к трем большим группам.
Германцы
Представители:
— фрегаты ПВО типа «Саксония» (Германия) — построено 3 единицы;
— фрегаты ПВО/командные корабли типа «Де Зевен Провинсен» (Нидерланды) — 4 единицы.
— фрегаты ПВО типа «Ивер Хьютфельд» (Дания) — 3 единицы.
Экспорт: периодически появляется информация, связанная с планами постройки пары фрегатов, подобных немецкому Sachsen-Klasse, для ВМС Израиля.
Фрегат с управляемым ракетным оружием (УРО) «Гамбург»
Крепкий тевтонский характер, граненая «башня» фок-мачты, окраска «грозовой серый»… Фрегаты северных стран демонстрируют всю серьезность своих намерений.
Главное, что связывает эти небольшие, но мощные корабли — принцип построения ПВО. Внутри усеченной пирамиды в передней части надстройки скрываются блоки системы APAR — маленького радиоэлектронного чуда, созданного руками специалистов компании Thales Nederland. Многофункциональный радар с четырьмя активными ФАР, каждая решетка которого состоит из 3424 приемно-передающих модулей, работающих в X-диапазоне.
Фрегат/командный корабль «Тромп» ВМС Нидерландов
Помимо APAR, в радиотехнический комплекс средств обнаружения кораблей входит РЛС дециметрового диапазона SMART-L (активная ФАР, механическое сканирование по азимуту). Данный радар предназначен для контроля воздушного пространства на большой дальности — 480 км, с перспективой обнаружения блоков баллистических ракет на заатмосферных высотах с дистанции до 1000 км. Фактически, каждый еврофрегат представляет собой мобильную версию станции предупреждения о ракетном нападении (СПРН)!
В отличие от мощного, но дальнозоркого SMART-L, приоритетная задача сантиметрового радара APAR — слежение за горизонтом и своевременное обнаружение целей, движущихся на фоне воды. Среди других возможностей уникальной станции — работа в режиме обзорного радара (автоматическое сопровождение до 200 воздушных целей на дальности 150 км), навигация и корректировка артиллерийского огня.
В задачи APAR входит не только обнаружение, распознавание и сопровождение сотен низколетящих объектов, но и управление зенитным огнем: APAR формирует «пучки» для передачи команд на автопилоты ЗУР, а также выполняет подсветку целей для ракет с полуактивным наведением (технология ICWI, на момент появления не имевшая аналогов в мире). Возможности радара позволяют одновременно координировать полет до 32 ракет ESSM на маршевом участке, в т.ч. 16 на терминальной стадии!
«Ивер Хьютфельд». Любопытно, что датский фрегат построен на базе транспортно-боевого корабля типа «Абсалон» (на заднем плане — норвежский фрегат типа «Ф.Нансен»)
Возможности APAR явно избыточны по сравнению с боекомплектом немецких, датских и голландских фрегатов. В качестве зенитного оружия применяются американские технологии — подпалубные УВП, зенитные ракеты семейства «Стендерд-2» и ESSM.
«Саксония» (Sahsen-Klasse) — 32 ячейки УВП MK.41. Стандартный боекомплект состоит из 32 зенитных ракет большой дальности SM-2 Block IIIA и 24 ракет малой и средней дальности ESSM (по 4 в каждой ячейке).
«Де Зевен Провинсен»
— 40 ячеек УВП MK.41. Стандартный боекомплект — 32 SM-2 Block IIIA и 32 ракеты ESSM.Датский «Ивер Хьютфельд» — 32 ячейки Mk.41 для запуска SM-2 Block IIIA. Также на борту находится УВП Mk.56, предназначенная для хранения и запуска 24 ракет ESSM.
Также состав вооружения еврофрегатов включает в себя: американские ПКР «Гарпун» (8-16 шт.), итальянские универсальные орудия калибра 76 и 127 мм, противолодочные системы MK.32 и MU.90. Различные средства самообороны — ракетные комплексы RIM-116, автоматические пушки «Маузер» и «Эрликон» с дистанционном наведением, зенитные автоматы «Голкипер»; 1-2 вертолета. Один из немецких фрегатов (F220 «Гамбург») ради эксперимента был оснащен башней со 155 мм пушкой от САУ Pz.2000. От оснащения своих фрегатов КРМБ «Томагавк» немцы, датчане и голландцы тактично отказались.
В настоящее время янки пугают европейцев иранскими баллистическими ракетами и русскими «Искандерами», предлагая разместить на борту фрегатов ракеты-перехватчики «Стендерд-3». Предложение звучит вполне реалистично: средства обнаружения и управления огнем потенциально позволяют еврофрегатам поражать цели на околоземной орбите.
«Гамбург» сопровождает АУГ во главе с авианосцем «Дуайт Эйзенхауэр»
Благодаря своим выдающимся способностям по борьбе с воздушными целями еврофрегаты пользуются популярностью в Пентагоне. Их часто «приглашают» на совместные учения и предпочитают ставить в ордер ПВО авианосных ударных групп. Если рядом идет немецкий фрегат, янки могут спать спокойно, никакая вражеская ракета им не страшна.
Южане
Представители: многоцелевые фрегаты Frégate européenne multi-mission (FREMM).
Франция — заказано 8 единиц (подтип «Аквитания»), к настоящему времени построено 2, строительство продолжается. Италия — заказано 8 единиц (подтип «Бергамини»), в период с 2008 по 2014 гг. было построено 3, строительство продолжается.
Экспорт: фрегат «Мохаммед VI» — построен во Франции для ВМС Марокко (2014 г.). Шесть фрегатов FREMM планировала закупить Греция, однако ввиду известных событий от покупки столько дорогостоящей техники грекам пришлось воздержаться. К настоящему времени достигнута договоренность о передаче в лизинг ВМС Греции двух фрегатов FREMM из состава французских военно-морских сил.
Жизнерадостные «макаронники», что «умеют строить корабли, но совершенно не умеют на них воевать». И технологически развитая Франция, которая всегда придерживалась независимой политики в сфере ВПК. Симбиоз двух корифеев мирового кораблестроения дал закономерный результат — фрегат FREMM вышел всем на зависть.
Строго говоря, FREMM — шаг назад и в строну. Европейцы умеют строить и лучше — еще 10 лет назад ставка делалась на фрегаты ПВО типа «Горизонт». Но уж слишком дорогим получился этот корабль — каждый фрегат размером с добрый эсминец обошелся правительствам Италии и Франции по цене свыше 1 млрд. евро за штуку!
Современный FREMM — это попытка снизить расходы, сопряженная с желанием повысить ситуационную «гибкость» корабля. Была полностью пересмотрена концепция ПВО — место уникальной связки радаров EMPAR (поиск НЛЦ) и S1850M (обзор неба) заняли:
На французских кораблях — единая многофункциональная РЛС Héraklès.
3D-радар дециметрового диапазона, предназначенный для обнаружения любых типов воздушных и надводных целей в пределах радиогоризонта. Максимальная дальность обнаружения объектов на больших высотах может достигать 250 км. Имеется возможность создания десятков радиоканалов для управления полетом выпущенных ЗУР и режим «подсветки» целей — несмотря на то, что Herakles работает в комплексе с ракетами «Астер-15/30», имеющими активную радиолокационную ГСН.
На итальянских кораблях — KRONOS MFRA.
3D-радар сантиметрового диапазона с активной ФАР, способный отслеживать перемещения до 300 воздушных целей. Предназначен для обеспечения ПВО фрегата в ближней зоне, с частичным выполнение функции РЛС дальнего обзора. Способен выполнять функции радиолокатора управления полетом зенитных ракет.

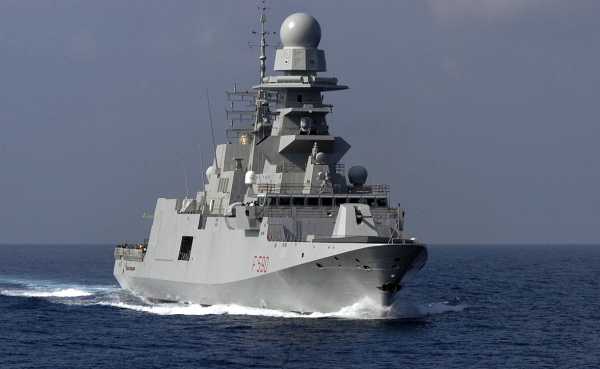

Многоцелевой фрегат ВМС Италии «Карло Бергамини»
Разумеется, «единые радары для обнаружения любых целей» — горькая ирония: европейцам пришлось пожертвовать зональной ПВО и/или ослабить контроль за ближней зоной. Но таковы требования времени — создатели FREMM уложились в требуемую смету (от €470 млн. за экспортный фрегат для ВМС Марокко до €592 млн. для французских фрегатов, без учета НИОКР).
По факту, FREMM — целое семейство многофункциональных фрегатов: «Аквитания», «Берганини», FREDA… на любой вкус заказчика!
Франки заказывают для своих ВМС сразу две модификации:
Многоцелевая «Аквитания» оснащается двумя типами УВП — 16 ячеек SYLVER A-43 для запуска зенитных «Астер-15» и 16 ячеек SYLVER A-70 для запуска SCALP Naval (европейский аналог крылатой ракеты «Томагавк»).
Фрегат ПВО FREDA — обновленная РЛС Heracles и 32 ячейки УВП SYLVER A-50 для запуска зенитных ракет большой дальности «Астер-30».
Французский фрегат «Аквитания», вдали виден УДК типа «Мистраль»
Итальянцы также берут два варианта:
Многоцелевой фрегат «Карло Бергамини» — 16 ячеек УВП SYLVER A-50, зенитные ракеты «Астер-15/30». Зарезервировано место под установку УВП с КРМБ SCALP Naval, но денег на УВП и ракеты не хватило.
Противолодочный «Виргинио Фазан» — в дополнение к УВП, устанавливается комплекс противолодочных ракет MILAS. Имеются отличия в артиллерии — 127 мм универсальная пушка заменена орудием калибра 76 мм.
В остальном — типичный набор: 8 противокорабельных ракет «Экзосет» (Франция) или «Отомат» (Италия), малогабаритные противолодочные торпеды MU90, артиллерия калибра 76 мм с возможностью стрельбы управляемыми зенитными боеприпасами. 1 или 2 вертолета.
Ключевой особенностью «южных» еврофрегатов считается их традиционная самобытность. Гордость не позволяет использовать чужие идеи — в конструкции FREMM практически полностью отсутствуют зарубежные технологии (за исключением лицензионных ГТД General Electric LM2500 и принятых диапазонов связи НАТО).
Группа №3. Копипастеры
Представители:
— фрегаты типа «Альваро де Басан» (Испания) — 5 единиц;
— фрегаты типа «Фритьоф Нансен» (Норвегия) — 5 единиц.
Экспорт:
— эсминец ПВО типа «Хобарт» (Австралия) — 1 заложен, в планах намечена постройка 3-х кораблей.
Сборище технически отсталых лодырей, у которых ума и таланта хватило только то, чтобы скопировать эсминцы ВМС США с устаревшей системой «Иджис».
Шутка. Испанцы — знатные корабелы. Но на этот раз, в стремлении избежать лишних расходов, было решено «не изобретать велосипед», а взять за основу корпус и начинку американского Иджис-эсминца, оптимизировав его под местные условия. Видя, что испанские усилия увенчались успехом, идею с Иджис-фрегатом переняли норвежцы и австралийцы. Последние, ввиду повышенного чувство собственного величия, классифицируют «Хобарт» как эсминец.
Фактически «Альваро де Басан» является «кастрированной» версией эсминца «Орли Берк» подсерии IIA, унаследовавшей от последнего все наследственные достоинства и недостатки. Количество ячеек Mk.41 сократилось с 96 до 48 единиц, уменьшилось водоизмещение, куда-то исчез третий радар управления зенитным огнем. В результате «Басан» со своими двумя SPG-62 совершенно не способен отражать массированные атаки с воздуха. Всего две одновременно подсвечиваемые цели — по одной на курсовых и кормовых углах. Сравните это с немецким Sachsen-Klasse (32 канала управления, включая 16 на терминальном участке)!
Впрочем, кое в чем «испанец» оказался даже лучше своего прародителя: инженерам Navantia удалось перебалансировать корабль и обеспечить большую высоту установки антенных решеток РЛС AN/SPY-1 (D) без потери остойчивости. Лишние 5 метров высоты подвеса антенны расширили радиогоризонт на несколько километров, тем самым выиграв с десяток драгоценных секунд при отражении атак низколетящих ПКР.
В остальном «Басан» — типичный фрегат: 32 ЗУР большой и 64 ЗУР средней дальности, 8 ПКР «Гарпун», 127 мм пушка Mk.45 (старая модификация), забавная испанская 12-ствольная «металлорезка» Meroka калибра 20 мм, 12 малогабаритных торпед (здесь не поскупились) и противолодочный вертолет «СиХоук».
Помимо зенитных и противокорабельных ракет, янки пробовали продать испанцам КРМБ «Томагавк», но те, осознав, в чем дело, от «выгодного предложения» отказались. Обладание крылатой ракетой, способной на дальности 1600 км поразить указанный дом, не только повышает чувство собственного достоинства, но и влечет за собой ответственность экономического характера. В случае начала новой локальной войны, янки вежливо «попросят» союзничков разрядить боекомплекты своих кораблей по целям на территории противника. Тем самым, сэкономив «дяде Сэму» добрую сотню миллионов. А потом придется вновь покупать в США ракеты. Но уже за свои деньги.
Испанский Идальго!
Не менее веселым получился норвежский «Фритьоф Нансен». Викинги еще сильнее «обрезали» испанский фрегат, оставив лишь одну 8-ячеечную УВП. По мнению норвежских моряков, им требовался крупный патрульный фрегат для охраны своих арктических сокровищ. Очевидно, никаких реальных военных угроз в том регионе норвежцы не замечают. Для борьбы с моржами и тюленями вполне достаточно 32 ЗУР средней/малой дальности ESSM.
HNoMS Fridtjof Nansen (F310)
С такого ракурса хорошо видна пустынная палуба в носовой части с единственной секцией УВП
Спуск на воду фрегата «Тур Хейердал», 2009 год
topwar.ru
MULTI-PURPOSE FRIGATE PROJECT FREMM. NEWS 2011-2014 17.07.2011
Второй многоцелевой фрегат «Норманди», построенный по проекту FREMM, 18 октября был спущен на воду на судостроительном заводе (ССЗ) корпорации DCNS в Лорьяне. В церемонии спуска корабля на воду принял участие министр обороны Франции Жан-Ив Ле Дриан. Об этом корр.АРМС-ТАСС сообщили в компании DCNS.
31.01.2013 6.02.2013 06.04.2013 08.04.2013 19.04.2013 13.07.2013 06.06.2013 03.07.2013 09.09.2013 11.09.2013 18.09.2013 20.09.2013 Французская кораблестроительная компания DCNS 18 сентября на судостроительном заводе (ССЗ) в Лорьяне спустила на воду многоцелевой фрегат FREMM «Прованс» (Provence), третий фрегат типа «Акитен» (Aquitaine) для ВМС Франции. Строительство фрегата началось в декабре 2010 г. и теперь он будет достраиваться у стенки, а в его отсеках начнется монтаж бортового оборудования и вооружения. 30.10.2013 21.12.2013 31.01.2014 04.03.2014 01.04.2014 10.06.2014 16.07.2014 28.09.2014 30.10.2014 EURONAVAL 2014 — 24-Я МЕЖДУНАРОДНАЯ ВЫСТАВКА ВОЕННО-МОРСКОЙ ТЕХНИКИ И ВООРУЖЕНИЯ ЕГИПЕТ. СОБЫТИЯ. ФАКТЫ МНОГОЦЕЛЕВОЙ ФРЕГАТ ПРОЕКТА FREMM (ФРАНЦИИ/ИТАЛИЯ) |
bastion-karpenko.ru
Первый итальянский фрегат FREMM спущен на воду
16 июля 2011 года на верфи Рива Тригозо (Генуя) итальянского судостроительного объединения Fincantieri состоялась церемония спуска на воду головного фрегата франко-итальянской программы FREMM, строящегося для ВМС Италии — F 590 Carlo Bergamini. Фрегат был заложен в 2008 году. Фактически церемония свелась лишь к «крещению» корабля, а сам спуск займет длительное время (около суток). Крестной матерью корабля выступила Мария Бергамини Ледлер, внучка адмирала Карло Бергамини. Как принято сейчас на передовых судостроительных предприятиях, корабль спускался в высокой степени готовности, с практически полностью установленными оборудованием и вооружением, и как сообщается, будет передан итальянскому флоту уже в 2012 году.
Всего ВМС Италии планируют построить 10 фрегатов программы FREMM (шесть в многоцелевом и четыре в противолодочном вариантах), разработанных совместно Fincantieri и французским судостроительным объединением DCNS. Carlo Bergamini выполнен в многоцелевом варианте. В настоящее время в Рива Тригозо строятся второй и третий итальянский фрегаты FREMM (оба в противолодочном варианте) — F 591 Virginio Fazan (заложен в 2009 году) и F 592 Carlo Margottini (заложен в 2010 году). На этот год запланирована также закладка фрегата F 593 Luigi Rizzo (в противолодочном варианте).
Головной французский фрегат FREMM D 650 Aqutaine был спущен в арсенале DCNS в Лориане 29 апреля 2010 года и вышел на испытания в апреле 2011 года. Всего ВМС Франции планируют иметь 11 фрегатов FREMM (девять в противолодочном варианте и два в варианте ПВО), отличающихся по конструкции от итальянских. Еще один фрегат FREMM в противолодочном варианте строится DCNS по заказу Марокко.
F 590 Carlo Bergamini (с) Ansa/Corriera Della Sera

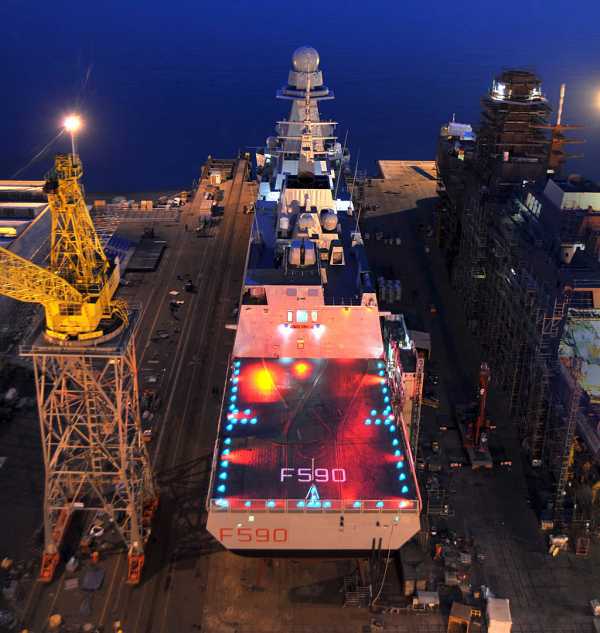

Два красочных фото F 590 Carlo Bergamini в ночь перед спуском. Справа — второй достраивающийся итальянский фрегат FREMM F 591 Virginio Fazan (c) ВМС Италии

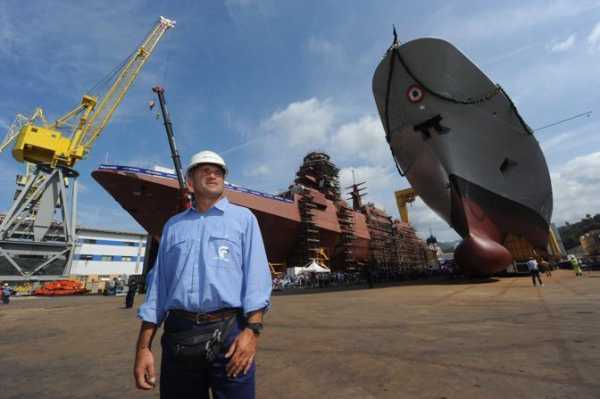

Церемония спуска на воду фрегата F 590 Carlo Bergamini (с) Ansa/Corriera Della Sera
bmpd.livejournal.com
Четвертый итальянский фрегат проекта FREMM Carabiniere спущен на воду
www.arms-expo.ru
Топ 10 | Лучшие фрегаты
10 Фрегаты проекта 11356 «Адмирал Григорович»
- Страна: Российская Федерация
- Годы эксплуатации: с 2016
- Экипаж: 200 чел.
- Автономность: 30 суток
- Длина: 124.8 м
- Ширина: 15.2 м
- Осадка: 4.2 м
- Скорость: 30 узлов
- Авиационная группа: 1 вертолёт Ка-27ПЛ или Ка-31
- Артиллерия: 1 × 1 × 100-мм АУ А-190
- Ракетное вооружение: 8 ПКР ЗМ55 «Оникс» или 3М54 (семейства «Калибр-НК»), УВП ЗС90Э.1 ЗРК «Штиль-1» (36 ЗУР), 8 × 1 ПУ ЗРК «Игла-1»
- Минно-торпедное вооружение: 2 × 2 × 533мм ДТА-53-956 (торпеды СЭТ-65, 53-65К)
9 Фрегаты типа 054А
- Страна: КНР
- Годы эксплуатации: с 2008
- Экипаж: 165 чел.
- Длина: 134 м
- Ширина: 16 м
- Осадка: 6 м
- Скорость: 28 узлов
- Авиационная группа: 1 вертолёт Ка-28 или Харбин Z-9C
- Артиллерия: 1 × 1 100-мм АУ
- Ракетное вооружение: 2 × 4 ПУ ПКР YJ-83
- Минно-торпедное вооружение: 2 × 3 324-мм торпедных аппарата B515
8 Фрегаты типа «Шивалик»
- Страна: Индия
- Годы эксплуатации: с 2010
- Экипаж: 257 чел.
- Длина: 142.5 м
- Ширина: 16.9 м
- Осадка: 4.5 м
- Скорость: 30 узлов
- Авиационная группа: 2 × HAL Dhruv или Sea King Mk.42B
- Артиллерия: 76-мм OTO Melara
- Ракетное вооружение: 8 × КР Klub/Brahmos, 4 × 8 × ЗРК «Барак»
- Противолодочное вооружение: ПЛУР 90R, ПЛУР Klub, 2 × РБУ-6000, торпеды DTA-53-956
7 Фрегаты типа «Фритьоф Нансен»
- Страна: Норвегия
- Годы эксплуатации: с 2008
- Экипаж: 120 чел.
- Длина: 134 м
- Ширина: 16.8 м
- Осадка: 7.6 м
- Скорость: 26 узлов
- Авиационная группа: 1 NH-90
- Артиллерия: 1 × 76 mm/62 Super Rapid, 4 × 12,7-мм Browning M2HB
- Ракетное вооружение: 8 ПКР NSM, 8 × ПУ Mk41, 32 ЗУР RIM-162 ESSM
- Минно-торпедное вооружение: 4 × 324-мм ТА Sting Ray
6 Фрегат Карло Бергамини
- Страна: Италия
- Годы эксплуатации: с 2013
- Экипаж: 199 — 201 чел.
- Длина: 144.6 м
- Ширина: 19.7 м
- Осадка: 8.7 м
- Скорость: 29 узлов
- Авиационная группа: 2 x NH90 или AW101
- Артиллерия: 2 × 76-мм/62 Oto Breda или 1 × 127-мм
- Ракетное вооружение: 2×4 ПКР MM-40 Exocet bl.3, ПКР Teseo (Otomat) Mk 2/A, 4 × 8 ЗУР Aster 15/30
- Минно-торпедное вооружение: 4 × ТА MU 90
5 Фрегат «Аквитания»
- Страна: Франция
- Годы эксплуатации: с 2012
- Экипаж: 145 чел.
- Длина: 142.2 м
- Ширина: 20 м
- Осадка: 5 м
- Скорость: 28 узлов
- Авиационная группа: 1 x NH90 NFH
- Артиллерия: 2 × 76-мм/62 Oto Breda или 1 × 127-мм
- Ракетное вооружение: 2×4 ПКР MM-40 Exocet bl.3, ПКР Teseo (Otomat) Mk 2/A, 4 × 8 ЗУР Aster 15/30
- Минно-торпедное вооружение: 4 × ТА MU 90
4 Фрегаты типа «Альваро де Базан»
- Страна: Испания
- Годы эксплуатации: с 2002
- Экипаж: 250 чел.
- Длина: 146.7 м
- Ширина: 18.6 м
- Осадка: 4.9 м
- Скорость: 28 узлов
- Авиационная группа: 1 вертолёт SH-60B
- Артиллерия: 127-мм/54 АУ Mk 45
- Ракетное вооружение: 2 × 4 ПКР «Гарпун», УВП Mk 41 (48 ячеек) ЗУР «Си Спарроу», ESSM
- Минно-торпедное вооружение: 2 × 2 324-мм ТА
3 Фрегаты типа «Ивер Хюитфельд»
- Страна: Дания
- Годы эксплуатации: с 2012
- Экипаж: 101 чел.
- Длина: 138.7 м
- Ширина: 19.81 м
- Осадка: 5.18 м
- Скорость: 30 узлов
- Авиационная группа: 1 вертолёт EH-101
- Артиллерия: 2 × 76-мм ОТО Бреда
- Ракетное вооружение: УВП Mk41: 32 SM-2 IIIA, УВП Mk56: 24 ESSM, 8-16 ПКР «Гарпун»
- Минно-торпедное вооружение: 2 × 2 ТА MU90
2 Фрегаты типа «Саксония»
- Страна: Германия
- Годы эксплуатации: с 2003
- Экипаж: 255 чел.
- Длина: 143 м
- Ширина: 17.4 м
- Осадка: 4.4 м
- Скорость: 29 узлов
- Авиационная группа: 2 х NH90 или 2 х Sea Lynx Mk.88A
- Артиллерия: 1 х OTO Melara 76-мм/62 Mk 75
- Ракетное вооружение: 2 х 4 «Гарпун», 1 х 32 ВПУ Mk 41 Mod 10 (24 ракеты Standard SM-2 Block IIIA и 32 ракеты Evolved Sea Sparrow), 2×21 пусковых установки Mk 49 ЗРК RAM (ракеты RIM-116A)
- Минно-торпедное вооружение: 2 x 3 324-мм противолодочных торпедных аппарата (торпеды MU-90)
1 Фрегаты проекта 22350 «Адмирал Горшков»
- Страна: Российская Федерация
- Годы эксплуатации: с 2016
- Экипаж: 210 чел.
- Автономность: 15 суток
- Длина: 135 м
- Ширина: 15 м
- Осадка: 4.5 м
- Скорость: 29.5 узлов
- Авиационная группа: 1 вертолёт Ка-27 в палубном ангаре
- Артиллерия: 1×1-130 мм АУ А-192М
- Ракетное вооружение: ПКР ЗМ55 и 3М54 (до 16), 4×8 УВП ЗРК «Редут»
- Минно-торпедное вооружение: 2×4 ПУ(ТА) комплекса ПЛО и ПТЗ «Пакет-НК»
Источник: Military Today USA
Комментарии:
Добавить комментарий
pooha.net
Новейшие корабли ВМС Франции и ВМС Италии
Итальянский военно-морской флот недавно пополнился сразу двумя фрегатами F590 «Carlo Bergamini» и F591 «Virginio Fasan» таинственной серии под кодовым названием FREMM. Эти корабли спроектированы конструкторами сразу двух стран Италии и Франции. Проект судна считается крупнейшим в военно-морской программе Европы. Кроме того корабль считается самым технологически продвинутым в мире.
Это новейший европейский многоцелевой фрегат класса FREMM совместной разработки французских и итальянских кораблестроителей. Для этого корабля практически не существует невыполнимых задач. В различных модификациях фрегат оснащается мощным вооружением, с помощью которого можно уничтожать подводные лодки, воздушные цели, поражать надводные корабли и носить удары даже по наземным объектам противника.
фрегаты класса D650 «Aquitaine»
Во Франции фрегаты класса «Aquitaine»должны прийти на смену противолодочным фрегатам класса Tourville и небольшим кораблям класса F70 и эсминцам класса Cassard, которые были приняты на вооружение еще в 70-е и 80-е годы прошлого века.
Разработка нового фрегата началась в 2005 году. Первый из них был принят на вооружение в конце 2012 года. По словам корабелов фрегат FREMM не имеет себе равных в данном классе сразу по нескольким показателям. В первую очередь по современнейшему оборудованию, что позволило максимально уменьшить численность экипажа до 180 человек. Например, чтобы обслуживать эсминцы класса F70 нужно в два раза больше матросов и офицеров. Однако некоторые военные эксперты полагают, что уменьшение численности экипажа приведет к некачественному выполнению задач в аварийных ситуациях. Максимальная скорость хода корабля составляет 27 узлов. Но итальянский военный флот сохранил за собой возможность оснащение фрегата дополнительными газовыми турбинами. В таком случае корабль может разгоняться до 30 узлов.
Также французские и итальянские конструкторы устанавливают на фрегат различное радиолокационное оборудование. В зависимости от государства это могут быть либо многофункциональный радар EMPAR, либо трехмерный радар S-диапазона Héraklès, который может распознавать цели на расстоянии до 250 километров. Кроме того фрегат оснащен стационарной среднечастотной акустической станцией, которая оборудована 500 гидрофонами, что позволяет машине точно передавать данные на мостик даже в случае выхода из строя части сенсоров.
На противолодочной версии фрегата FREMM устанавливаются уже более мощные низкочастотные буксируемые сонары. Это позволяет вынести гидроакустическую станцию из шумового поля корабля.
Французские фрегаты оснащены двумя комплексами противокорабельных ракет Exocet ММ40. Их главная задача это поражение надводных целей, военных и транспортных судов противника в составе ударных групп или следующих по одиночке. Ракеты могут применяться как одиночно, так и в залпе. Они способны достигнуть мишени при любых метеоусловиях и днем и ночью, причём они не собьются с курса за счет программируемой адаптивной головки самонаведения. При интенсивных помехах или во время огневого противодействие врага ракета Exocet способна поменять частоту и стать снова незаметной для электронных ловушек противника. Мало того конструкторы оснастили одну из версий снаряда турбореактивным двигателем, чтобы поражать и береговые цели.
фрегаты класса F590 «Carlo Bergamini»
На палубе фрегата может размещаться многоцелевой вертолёт NH90. Он предназначен для поражения кораблей и подводных лодок, а также может использоваться в качестве десантного средства. Корабль класса FREMM очень вместителен, поэтому при необходимости его площади могут разместить дополнительно до 180 морских пехотинцев для выполнения специальных операций.
Конструкторы новых фрегатов продумали и о возможных модернизациях. В трюмах и на палубах корабля достаточно места, чтобы установить более мощное вооружение. Предположительный срок эксплуатации каждого фрегата 30 лет. Италия и Франция уже заказали по 10 единиц фрегатов такого класса. ВМС Алжира также планировали приобрести несколько новинок, но в последний момент изменили решение в пользу российских корветов проекта «Тигр».
korabley.net
Фрегат «Карло Бергамини» | Тайны веков
Итальянский фрегат «Карло Бергамини» («Carlo Bergamini») и три однотипных с ним корабля «Карло Марготтини» («Carlo Margottini»), «Луиджи Риццо» («Luigi Rizzo») и «Вирджинио Фазан» («Virginio Fasan») — были заложены в 1957—1960 годах. Они стали первыми кораблями фрегатского класса, на которых вместо паросиловых установок стояли дизельные двигатели. Позже все корабли этого типа получили дополнительное оборудование для поиска и уничтожения подводных лодок.
На каждом из них стало базироваться по одному вертолету АВ204, при этом для устройства посадочной площадки пришлось демонтировать орудие и надстройки на корме. Одноствольный автоматический противолодочный бомбомет, установленный на фрегатах типа «Бергамини», имеет дальность стрельбы 915 метров, и скорострельность 15 выстрелов в минуту. Изначальным проектом предполагалось, что фрегаты типа «Бергамини» станут самыми маленькими боевыми кораблями, способными нести на борту противолодочный вертолет, но эта задача оказалась чересчур амбициозной и решить ее удалось только при модернизации 1969 года.
Страна: Италия
Класс: фрегат
Дата спуска на воду: 16 июня 1960 г.
Экипаж: 160
Водоизмещение: 1400 т, 1650 т (полное)
Размерения: 94×11,4×3,1 м
Дальность хода: 4000 миль (7412 км) на 18 узлах
Вооружение: после модернизации — два 76-мм универсальных орудия, два трехтрубных 305-мм торпедных аппарата, противолодочный бомбомет и два бомбосбрасывателя, вертолет
Силовая установка: двухвальная, дизели общей мощностью 16 000 л.с
Скорость: 24 узла
