Фото птр – Противотанковые ружья Второй мировой войны

Для стрельбы использовались пули обычного винтовочного калибра, вес пули 12,8—14,6 граммов. Вес порохового заряда составлял более 11 граммов. Для этого использовалась большая гильза длиной 107 мм. Винтовка имела ручной затвор и магазин на четыре патрона. Изначально поляки предполагали наличие трех таких ружей на роту пехоты и двух на взвод кавалерии.

Но из-за повышенной секретности почти все ружья хранились на складах и открыть их можно было только по прямому приказу из Минобороны или в случае войны. Вопрос боевого применения также осложнял один нюанс: командование не разработало предписаний/правил/тактики ведения боя подобным оружием. В данных условиях в июле 1939 года пройти обучение смогли немногие польские солдаты, хотя использование ружья мало чем отличалось от обычной винтовки.

Первые ружья стали выпускаться в 1937, а в августе 1939 года на складах их было около 3 500 единиц, хотя общий выпуск составил более 7 500 штук. Реально полки кавалерии и пехоты стали получать их на вооружение только в начале 1939 года. В общем, ввиду сложившихся факторов, польские пехотинцы не смогли полностью реализовать заложенный потенциал и мощь противотанкового ружья, а в сентябре 1939 года это было более чем реально.

По факту немцам досталось достаточно большое количество противотанковых ружей. Они были приняты на вооружение под обозначением PzB 35 (p), и более 600 единиц были использованы немцами в мае 1940 против французов.

Немецкий солдат с ружьём PzB 35(p) во Франции

После французской кампании немцы продолжили активное использовать трофейные польские ПТР наравне с собственными ружьями PzВ. 38/39. В том числе после вторжения в СССР, вплоть до 1942 года. А впоследствии передали часть ружей PzB 35(p) итальянцам, чему те были несказанно рады. Что было логично: для борьбы со все возрастающим количеством Т-34-76 нужно было что-то посерьёзней, а итальянцы ввиду слабости собственной оборонной промышленности, неспособной удовлетворить все потребности армии, были рады и этому.

Помимо немцев, против частей Красной Армии wz.35 использовали финны, которые закупили их еще во время зимней войны у венгров. Но получить их до конца конфликта не удалось, прибыли они только в марте 1940 года. С началом же Великой Отечественной войны финские войска активно применяли польские ружья. Сначала для борьбы с бронетехникой, а затем и по другим целям (дзоты, орудийные расчеты) вплоть до конца войны.

Еще одним интересным образцом является английское противотанковое ружье Boys Mk.I калибра 13,9 мм. Из-за большого калибра получило неофициальное название «Elephant gun».

Разработка этого оружия и специального патрона к нему было начато в 1934 году на королевском оружейном заводе в Энфилде. Руководил процессом эксперт по оружию и по совместительству помощник начальника КБ вышеназванного завода капитан Бойс. Изначально проект создавался под патрон крупнокалиберного пулемета «Виккерс», который не оправдал надежд.

Поэтому в 1936 году принято решение разработать патрон 55 калибра специально для нового ружья. После проведения всесторонних испытаний в ноябре 1937 года ружье было принято на вооружение под названием Boys Anti-Tank rifle Mark I.

Ружьё имело коробчатый магазин на пять патронов и было способно пробить пулей W Mk.1 с дистанции 100 метров 16-мм броню при встрече под углом 90 градусов. Или 20-мм броню пулей W Mk.2 с той же дистанции, но под углом встречи 70 градусов. Имя капитана Бойса было решено увековечить в названии оружия в связи с его смертью. Он скончался незадолго до финальных испытаний. Всего с 1937 по 1943 годы было выпущено от 62 000 до 69 000 единиц.

Английский солдат на учениях с ружьём Boys Mark I

Первыми против частей Красной Армии данные ружья применили финны, еще во время Зимней войны. Британские ПТР показали свою эффективность против легких танков Т-26 и БТ. Ружья были закуплены в Великобритании в большом количестве и получили финское название 14 mm pst kiv/37. В этом есть некоторая ирония: будущий союзник активно снабжал будущего противника.

Ружья Kiv/37 применялись финскими войсками и в годы Великой Отечественной войны. Это не совсем трофейное оружие, но обойти этот момент было нельзя.

Норвежские добровольцы в Финской армии с ружьями kiv/37

После этого применить ружья «посчастливилось» уже самим британцам в боях против немцев во Франции весной 1940 года. В результате чего немцы получили достаточное количество трофеев, чтобы принять ружье на вооружение под обозначением 13.9-mm Panzerabwehrbüchse 782(e). И впоследствии активно его использовать, в том числе и на Восточном фронте.

Немецкие солдаты с 13.9-mm ружьём Panzerabwehrbüchse 782(e)

Вполне понятно, что, прекрасно осознавая ценность ПТР, немцы охотно использовали и советские ружья ПТРД и ПТРС. Наши ружья имели обозначение Panzerbüchse 783(r) и 784(r) соответственно.

В завершение можно сказать, что противотанковые ружья появились у наших противников гораздо раньше, чем отечественные ПТРД и ПТРС попали в Красную Армию. Противник хорошо оценивал возможности данного вида оружия в борьбе с легкобронированной техникой. Поэтому в летних боях 1941 года пехота Вермахта имела куда больше индивидуальных средств борьбы с танками, чем пехота РККА.

Нам, к сожалению, внедрить данный вид ружей в войска до войны не удалось. Позже при появлении танков с противоснарядным бронированием актуальность таких ружей падает, но, помимо танков, им хватало и других целей: БТРы, артиллерийские расчеты, стрельба по амбразурам дотов и дзотов. Этим объясняется их применение до самого конца войны, а также в ряде послевоенных конфликтов.

Фактически именно ПТР стали родоначальниками семейства крупнокалиберных снайперских винтовок.

Источники:
https://antikvariat.ru/auto/4024/85686/#.WLlTUPnyiUk
http://www.jaegerplatoon.net/AT_RIFLES2.htm
http://okruchyhistorii.blogspot.com.by/2015/11/wz35-ur-dziadek-do-pancernych-orzechow.html
http://tank-battle-60.bsu.edu.ru/content/GERMMISC.HTM
http://forum.axishistory.com
http://www.tanks-encyclopedia.com/ww2/gb/Boys-anti-tank-rifle.php
http://modernfirearms.net/atr/brit/boys-r.html
http://www.smallarms.ru/carticle?ammo=55boys
http://www.tanks-encyclopedia.com/ww2/gb/Boys-anti-tank-rifle.php

topwar.ru

Противотанковое ружье Panzerbüchse PzB 39 (Германия)

Во второй половине 1930-х годов инженер-конструктор Б. Брауэр (B. Brauer) немецкой компании «Gustloff Werke» разработал однозарядное противотанковое ружье, которое в 1938 году, с обозначением «Panzerbüchse 38» (сокращено «PzB 38»), было принято на вооружение армии Германии. В основу этого оружия был положен специально разработанный для противотанковых ружей патрон «винтовочного» калибра 7.92 мм с гильзой повышенного объема, известный как «Patrone 318».

Первое же боевое применение ПТР РzВ 38 в Польской кампании 1939 года выявило его многочисленные недостатки: в первую очередь большую массу и громоздкие габариты. Помимо этого, многочисленные нарекания вызывала ненадежность работы оружия, в том числе — частые отказы, как по вине не полностью отработанной системы запирания, так и в условиях загрязнения. Кроме того, несмотря на метод штамповки металла, производство этого оружия требовало значительного количества материала и средств.

После многочисленных жалоб Б. Брауэр был вынужден кардинально переделать ружье РzВ 38. При этом он значительно упростил конструкцию и удешевил производство этого оружия. Новое противотанковое ружье получило индекс «Panzerbüchse 39» (сокращено «PzB 39») и было принято на вооружение германской армии в конце 1939 года.

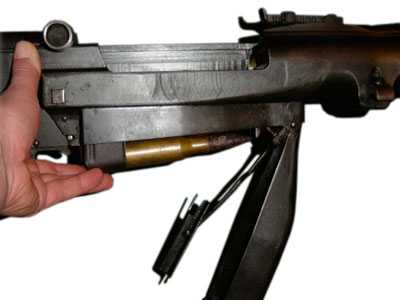

перезаряжание ПТР PzB 39

Новое 7,92-мм противотанковое ружье РzВ З9, также использовавшее патрон «Patrone 318», предназначавшееся для борьбы с легкими танками и бронетранспортерами противника на дистанциях до 300 — 400 м, отличалось от своего предшественника меньшими весом и габаритами, что делало его практически равноценным по маневренности ручным пулеметам. Внешний вид новой модели оружия напоминал предыдущую, но принцип работы был изменен (Подвижный ствол и полуавтоматическая затворная задержка были упразднены. Для остановки затвора теперь использовалась вертикальная задержка. Однако затвор не имел самооткрывающейся автоматики и самостоятельного выброса гильз.).

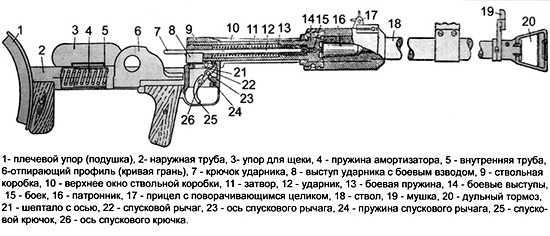

Противотанковое ружье PzB 39 состояло из основных частей, деталей и механизмов: ствола со ствольной коробкой; спусковой рамы с рукояткой перезаряжания; затвора; откидного приклада; сошки и двух магазинов-ускорителей.

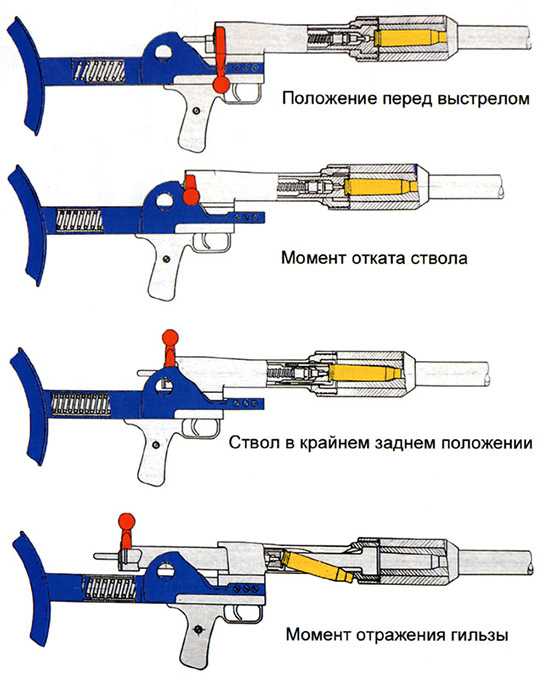

С технической точки зрения ПТР PzB 39 является однозарядным ружьем, с полуавтоматическим вертикальным клиновым затвором. Перезаряжание затвора осуществлялось спусковым рычагом.

При заряжании ружья, стрелок движением (от себя) пистолетной рукоятки управления огнем открывал затвор, другой рукой доставал патрон из магазина и закладывал его в патронник. После этого давлением на пистолетную рукоятку (к стрелку) затвор закрывался, и оружие было готово к бою. После выстрела гильза экстрагировалась с опусканием затвора ползунком экстрактора назад вниз через окно в плечевом упоре.

Для продления срока службы затвор имел сменный передний вкладыш, позволявший добиться минимального зазора между зеркалом затвора и казенным срезом ствола.

Сверху затвор закрывался щитком, автоматически окидываемым при опускании затвора.

Ударный механизм куркового типа. Курок взводился при опускании затвора.

Предохранитель флажкового типа располагался в тыльной части ствольной коробки, позади гнезда затвора (при левом его положении запиралось шептало и затвор). Предохранение от преждевременного выстрела осуществлялось защелкой пистолетной рукоятки управления огнем, чей выступ запирал спусковой крючок при не полностью закрытом канале ствола.

Ствол, сужающийся по направлению к дулу, крепился на ложе оружия неподвижно. Для уменьшения отдачи при стрельбе на стволе крепился мощный дульный тормоз, поглощающий до 60% энергии отдачи.

Постоянный прицел, стоечного типа, был рассчитан на дальность стрельбы до 400 м. Мушка защищалась кольцевым ограждением.

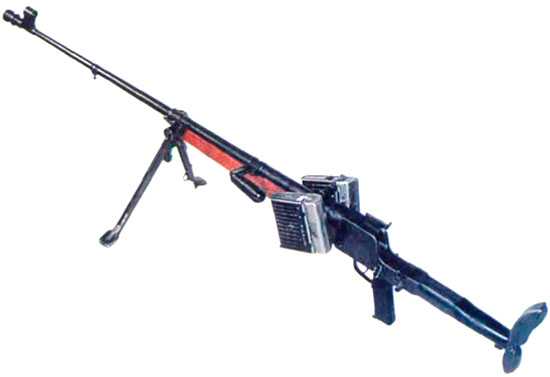

монтаж на ПТР PzB 39 10-зарядной патронной коробки-ускорителя

Для повышения практической скорострельности в оружии использовались две 10-зарядные патронные коробки-ускорители, крепившиеся по обе стороны оружия.

Для уменьшения размеров в походном положении и снижения отдачи ружье имело складывающийся металлический приклад с подушкой амортизатора. Складывающийся вперед-вниз приклад, шарнирно прикреплен к ствольной коробке и удерживался защелкой.

Для стабилизации при стрельбе и уменьшения размеров ружья в походном положении, на стволе была закреплена двуногая складывающаяся сошка, конструктивно аналогичная сошке пулемета МG З4.

Для переноски служила откидная вбок рукоятка, смонтированная сверху над центром тяжести оружия.

Расчет оружия состоял из двух человек — стрелка и подносчика боеприпасов (он же наблюдающий за целью). На марше ружье возилось в повозке с боеприпасами. Для перевозки ружья в разведывательных подразделениях мотопехоты использовались велосипеды, на рамах которых ремнями крепились ПТР. В боевых условиях расчет переносил ружье на плече или в руках. В непосредственной близости от противника ружье переносилось одним стрелком.

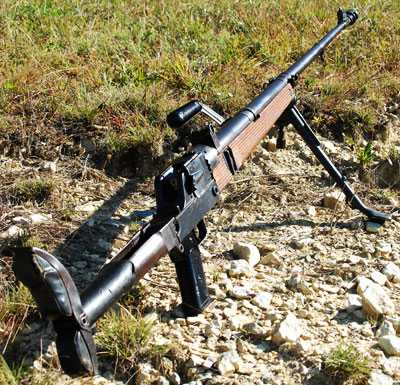

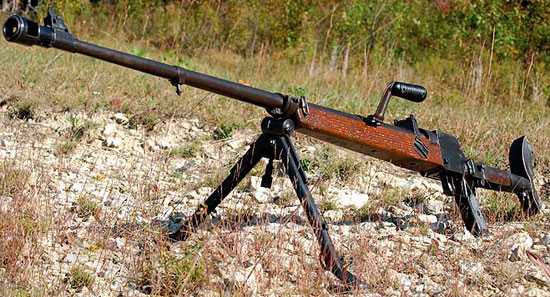

ПТР PzB 39

Несмотря на довольно малую дульную энергию пули Patrone 318 ПТР PzB 39 на то время имело сравнительно высокие боевые качества, пробивая броню толщиной 30 мм на дальностях 200 метров (под углом 90°) и 20 мм на расстоянии 400 метров (под углом 20°).

ПТР PzB 39 при использовании

Высокие боевые качества этих противотанковых ружей, которые они показали на начальном этапе Второй Мировой Войны, заставили германскую военную промышленность развернуть их широкое производство. В 1940-1941 годах фирмы Gustloff-Werke, Rheinmetall-Borsig, Havelwerke, Steyr-Daimler-Puch выпустили 39232 противотанковых ружья РzВ З9.

К тому времени ПТР Panzerbüchse 39 (PzB 39) являлся основным оружием противотанковой обороны германской пехоты. Каждый пехотный взвод имел по 1 ПТР, в роте — 3 шт., в батальоне — 9 шт., в полку — 27 шт. Всего в пехотной дивизии состояло на вооружении 90 противотанковых ружей. В моторизованной дивизии их насчитывалось — 83 шт., а в танковой — 57 шт. В 1941 г. в пехотных, моторизованных, горно-пехотных и инженерно-саперных ротах имелось по одному отделению с тремя противотанковыми ружьями PzB 39. Одно ПТР имелось в мотоциклетных взводах и 11 в разведывательной роте моторизованной дивизии.

Однако, наряду с удачными решениями, это оружие имело и множество недостатков. К отрицательным чертам относилась сложность в изготовлении, отладке и изучении. Особенно сложны были система перезаряжания и ударно-спусковой механизм, состоявший из 63 деталей. В целом же ружье оказалось ненадежным в затрудненных условиях работы из-за своей чувствительности к загрязнению. Кроме того, достаточно большие претензии предъявлялись к тугой экстракции стреляной гильзы, когда стрелку приходилось прикладывать значительные усилия для отпирания спусковой рамы.

В целом, противотанковые ружья PzB 39 использовались в довольно ограниченных масштабах как во Французской кампании 1940 года, так и немногим больше в 1941-1942 годах на Восточном фронте, где применялись достаточно успешно в основном против легкобронированных целей. Уже летом 1941 года немецкой пехоте пришлось столкнуться с советскими танками Т-34 и КВ, против которых это оружие было неэффективным. Тяжелые бои, которые пришлось вести немецким пехотинцам во время советского наступления под Москвой зимой 1941-1942 годов, показали, что вся система противотанковой обороны оказалась практически бездейственной. Противотанковые ружья, находившиеся на вооружении Вермахта уже не соответствовали требованиям времени. Борьба на равных со средними и тяжелыми танками противника с толщиной брони 60 — 90 мм могла вестись только более мощным оружием.

ПТР PzB 39 в боевом положении

Тогда противотанковое ружье PzB 39 получило второе дыхание. На его базе был разработан противотанковый гранатомет GzB 39 для стрельбы по сильно бронированным целям кумулятивной гранатой. При создании гранатомета ствол ружья PzB 39 был укорочен, и на его дульную часть была навинчена мортирка. Для стрельбы из гранатомета использовались надкалиберные кумулятивные противотанковые гранаты Gewehrpanzergranate 46 и Gewehrpanzergranate 61, бронепробиваемость которых составляла 80-120 мм на расстояниях 75-150 м соответственно.

weaponland.ru

Советские ПТР. Неизвестное об известном (часть II)

(Окончание. Начало в статье «Советские ПТР. Неизвестное об известном (часть I)»)

Предлагаемая статья содержит краткий обзор истории разработки и производства противотанковых ружей (ПТР) в СССР. В первой ее части был исследован период с начала 1930-х до первых месяцев Великой Отечественной войны. Эта, завершающая, часть статьи посвящена отечественным ПТР военного времени.

Начальник ГАУ Яковлев в письме от 16 июля 1941 г. просил НКВ в качестве временной меры, пока вопрос о производстве 14,5-мм ПТР Рукавишникова находится в стадии разрешения, в июле – августе изготовить серию 12,7-мм магазинных ружей в количестве 1000 шт. Речь шла о ПТР, разработанном НИПСВО в 1938 г. на основе 12,7-мм винтовки «Маузер» (см. первую часть статьи). ПТР на 400 м пробивало 20-мм броню пулями из металло-керамического сплава. Предлагалось развернуть производство этого ружья полукустарным способом на целом ряде небольших предприятий, не связанных с изготовлением вооружения (мастерские Бауманского института, ОКБ-16 и др.) Письмо было сделано на бланке Управления стрелкового вооружения ГАУ (бывший 5-й отдел Арткома), возглавляемого полковником Бульбой. Несомненно, что именно оттуда исходила инициатива этого предложения, родившегося еще в ноябре 1938 г. Такое же письмо с проектом постановления ГКО было направлено Яковлевым 19 июля, но уже на своем бланке, заместителю председателя ГКО Молотову. На письме есть резолюция Молотова от 24 июля с просьбой разобраться Вознесенскому, который через три дня направил запрос в НКВ.

Но еще 18 июля состоялся приказ по НКВ, в котором институту им. Баумана разрешалось принять заказ УСВ ГАУ на изготовление индивидуальным способом 12,7-мм ПТ ружей. Согласно докладу Устинова Молотову, к 11 августа в Действующую армию было отправлено 40 штук 14,5-мм ПТР и 150 – 12,7-мм, а 250 штук 12,7-мм ружей находились в производстве. Впрочем, есть и документ, где месяцем позже ГАУ жаловалось, что не приняло ни одного такого ружья. 12,7-мм ПТР собирали также в ОКБ-1 б, а комплектующие для них изготавливали на других предприятиях. Достоверной информации о точном объеме производства этого ПТР не обнаружено. Упомянутые 40 штук 14,5-мм ПТР явно были ружьями Рукавишникова, выпущенными в 1940 г. и затребованными с завода №2 и складов. Что касается организации производства ПТР Рукавишникова, то Устинов 1 августа просил передать НКВ всё тот же завод в Саратове. Комиссией Военного совета Западного фронта 8 августа были проведены испытания 12,7-мм ПТР типа «Маузер» и 14,5-мм ПТР Рукавишникова. Оба ПТ ружья при стрельбе пулей БС-41 с металло-керамическим сердечником пробивали броню легкого и среднего танков, за исключением лобовой части корпуса. Кстати, лобовую броню среднего танка не могла пробить и 45-мм противотанковая пушка.

С 6 по 12 августа на НИПСВО были проведены испытания 7,92-мм ПТР и 14,5-мм ПТР Симонова (ПТРС), которое он сконструировал на основе своей 7,62 мм самозарядной винтовки.

Результаты у ПТРС оказались лучше, чем у Рукавишникова на испытаниях в июне. Рекомендовалось в дополнение к сравнительно легкому 7,92-мм ПТР принять на вооружение ПТРС в качестве более мощного ПТ средства. Постановлением ГКО от 10 августа производителем 7,92-мм ПТР был определен завод «Автотрактородеталь», переданный в НКВ и получивший позже №614. Постановлением ГКО № 597сс от 29 августа 1941 г. 14,5-мм ПТР Симонова было принято на вооружение. Его производство решили организовать также в Саратове. Хотя военные торопили с поставками ПТРС, его доводка и освоение в производстве затянулись.

Еще в июле в Коврове Дегтярев начал разрабатывать свое ПТР, называвшееся вначале «КБ-2» – по названию КБ, которое он возглавлял. После ряда доработок два варианта этого ПТР (рис. 5 и 6) были испытаны 27-28 августа на НИПСВО. Автоматика обоих ружей работала за счет отдачи ствола с длинным ходом, но степень автоматизации процесса перезаряжания у них была разной. Ружья имели коробчатые магазины разной формы емкостью пять патронов. У первого варианта ПТ ружья магазин отдаленно напоминает магазин ПТР БаС-2, а у второго явно был использован магазин от ПТР Владимирова. Он оказался неисправен (при стрельбе выскакивала обойма в лицо стрелку), и испытания проходили без магазина. Вынесенные влево мушка и прицел значительно уменьшали эффект миража при нагретом стволе.

В отчете НИПСВО давались сравнения ПТ ружей Дегтярева с ружьями Рукавишникова и Симонова. По начальным скоростям пуль все они были равноценны и при одном типе патроне должны были обеспечить одинаковую бронепробиваемость. По весу ПТР Дегтярева №2 было на 6-9 кг легче остальных ружей, по габаритам все ружья близки, кроме ПТР Симонова. У обоих ПТ ружей Дегтярева была лучшая кучность, чем у ружей Симонова и Рукавишникова. Оба ружья Дегтярева были чувствительны к загрязнению и густой смазке. При выстреле откатывающийся затвор ударял по переднему краю каски стрелка. Оба ружья не выдержали испытаний. Но они имели преимущества по простоте изготовления. Поэтому при условии устранения недостатков ПТР №2 предложили для дальнейшей доработки. Обратим внимание, что на фото опытные ПТР Дегтярева еще имели дульные тормоза, как ПТРС. Есть сведения, что это тормоз доработанного ПТР Рукавишникова, поставленный потом и на ПТРС. На серийных ПТРД, очевидно, от него отказались из-за сложности изготовления (рис. 7).

После доработки второго образца ПТР Дегтярева его испытали 12-13 сентября на НИПСВО. Ружье стало однозарядным, были внесены изменения в конструкцию рукоятки, сошки, упора для щеки, ствольной коробки. Ввели деревянную ручку для переноски ружья вместо асбестовой намотки на дульной части, которая предохраняла руки от ожогов (рис. 6, поз. 1). Возможно, из-за износа ствола немного хуже стала кучность стрельбы, но она все равно осталась выше, чем у ружей Симонова и Рукавишникова. Были отмечены небольшой вес, простота конструкции и обслуживания ружья. Но удары по каске стрелка, неустойчивость сошки, чувствительность к густоте смазки устранить не удалось. При выстреле пистолетная рукоятка все также весьма болезненно ударяла в руку стрелка. Но из-за простоты конструкции ружье опять рекомендовали к доработке и затем к сравнительным испытаниям с поступившими на НИПСВО однотипными конструкциями ПТ ружей. НКВ и ГАУ просили о запуске доработанного ПТР Дегтярева в производство.

Завод №2 в Коврове в октябре выпустил первые 522 ПТРД, причем использовались заготовки стволов, полученные в 1940 г. для производства ПТР Рукавишникова. Постановлением ГКО от 4 ноября заводу увеличили план, а также было принято решение о производстве ПТРД и на заводе №74 в Ижевске. Документацию из Коврова в Ижевск и заготовки стволов в обратном направлении распорядились срочно перебросить самолетами. Постановление ГКО от 9 ноября обязывало увеличить производство ПТРС на заводе №614 в Саратове и организовать дополнительно их выпуск на заводе №54 в Златоусте, куда была эвакуирована основная часть завода №66 из Тулы (не было выполнено). Кроме того, этим постановлением ПТРС запускались в производство и на заводе №74 в Ижевске, но без ущерба для производства на нем ПТРД. Завод в Ижевске б ноября получил задание на производство ПТРД, а 11 ноября – ПТРС. Из-за отсутствия свободных площадей изготовление деталей было распределено по цехам основного производства за счет их уплотнения. Позже производство ПТ ружей было переведено во вновь выстроенные деревянные бараки. В ноябре завод №74 выпустил первые 36 ПТРД, а в декабре – 2 ПТРС. В Саратове в том же месяце сделали первые 75 ПТРС, хотя его освоение шло с 1 октября, а выпуск 7,92-мм ПТР так и не был налажен.

Зимой 1941-1942 гг. с фронтов на ПТ ружья особых нареканий не поступало, но с наступлением тепла и появлением пыли пошли массовые претензии на тугую работу затвора, затрудненную экстракцию гильз и другие недостатки ружей. В начале мая 1942 г. на НИПСВО были проведены испытания ПТРД и ПТРС, выпущенных всеми заводами-изготовителями, подтвердившие обоснованность жалоб из войск. Большие претензии были и к качеству патронов. На заводе №17 в Барнауле из-за раздутия стенки гильзы при стрельбе из ПТРС забраковали весь месячный выпуск 14,5-мм патронов, примерно 400 тыс. штук. Всю партию направили на оружейные заводы для использования на испытательных стрельбах. На заводах пришлось форсировать конструкторскую и технологическую доработку обоих ПТР, которая велась и до этого. Например, на ПТРС отказались от наплечника на прикладе и поставили новую сошку (рис. 15 и 16).

Впрочем, окончательно избавиться от недостатков ПТРД и ПТРС так и не удалось. В руководстве службы присутствовало требование смазывать патронник не только перед стрельбой, но и через каждые 10-15 выстрелов. Вспоминается рассказ отца о том, как много патронов пришлось ему потратить, чтобы в ночном бою зимой 1944 г. подбить немецкий танк. Очевидно, что в боевых условиях регулярная смазка патронника была затруднительна.

С 1 июля 1942 г. из состава завода №74 был выделен завод №622, куда вошло и производство ПТ ружей, а с 1943 г. на нем выпускали только ПТРС. С октября этого года ПТРД стали выпускать на заводе №385 в Златоусте, прекратив с ноября его производство в Коврове. В Саратове выпускали ПТРС по июнь 1944 г., в Ижевске – по декабрь. В Златоусте прекратили делать ПТРД в марте, но затем выпустили мелкую партию в декабре. В 1945 г., согласно документам, ПТ ружья уже не выпускались.

В ходе войны были созданы и испытывались многие опытные ПТР: два варианта 12,7-мм однозарядного ПТР Рукавишникова, однозарядное 14,5-мм ПТР Никитина-Романова под мощный патрон (рис. 18), 14,5-мм ПТР Блюма, Горова и другие. 20-мм ружье РЕС (Рашкова-Ермолаева-Слухоцкого) даже выпускалось малыми партиями для войсковых испытаний.

Стоит сказать немного и о попытках установить на ПТ ружья оптические прицелы. Уже на опытный образец 14,5-мм ПТР Владимирова в 1938 г. был поставлен оптический прицел, сделанный по типу винтовочного прицела ПЕ (см. первую часть статьи, рис. 3). В октябре 1939 г. были утверждены ТТТ на установку оптического прицела на 14,5-мм ПТР образца 1939 г. (Рукавишникова). Прицел предназначался для стрельбы по удаленным и замаскированным целям, например, пулеметным гнездам. Из-за того, что заказчик не предоставил исходные данные, к разработке прицела с рабочим названием ПЕ-3 так и не приступили. В августе 1942 г. испытывался оптический коллиматорный прицел 2ПР для ПТРД. Прицел был простейшего типа и состоял из объектива и сетки с перекрестием, не имел увеличения, а вес его вместе с кронштейном составлял всего 270 г. В мае 1943 г. проходило испытания ПТРС с прицелом ПУ и кронштейном Кочетова, у которого заменили только основание (рис. 19). Была отмечена сбиваемость установок шкал барабанчиков прицела, что неудивительно, поскольку это было недостатком и на снайперских винтовках с гораздо меньшей отдачей. Ставить оптические прицелы на все ПТ ружья сочли нецелесообразным, а для стрельбы по малоразмерным целям и по замаскированным танкам предлагалось иметь отдельные снайперские ПТР, снабженные оптическими прицелами типа ПУ. В августе 1943 г. испытывались ПТРД и ПТРС с прицелами ПУ и специально разработанными кронштейнами (рис. 20). Новые кронштейны не улучшили ситуацию, так как установки барабанчиков при стрельбе по-прежнему сбивались. Увеличить удаление выходного зрачка на безопасную для стрелка дистанцию с ПУ было нельзя, поэтому испытывался прицел ПУГ с увеличением 1,9х (рис. 21). На прицел ПУ был установлен новый окуляр и шкала дальностей в соответствии с баллистикой ПТР. Были отмечены неудобство прицеливания, недостаточное увеличение, сбиваемость установок шкал, а в поле зрения прицела попадали дульный тормоз и мушка.

Таблица 3

Данные ПТР периода ВОВ

Таблица 4

Производство 14,5-мм ПТР в 1941-1944 гг., шт.

Таблица 5

Производство 14,5-мм патронов в 1940-1945 гг., млн. шт.

Борис Давыдов
Мир оружия, 09 — 2005

shooting-iron.ru

Противотанковое ружье Симонова ПТРС (Россия (СССР))

Работы по созданию противотанковых ружей (ПТР) в СССР были начаты в 1930-х годах. К концу 30-х годов ХХ столетия советскими конструкторами М.Н. Блюмом, С.В. Владимировым, С.А. Коровиным, Н.В. Рукавишниковым и Б.Г. Шпитальным было создано пятнадцать образцов противотанковых ружей. На сравнительных испытаниях в 1939 году лучшим было признано 14,5 мм самозарядное противотанковое ружье системы Рукавишникова, которое в том же году было принято на вооружение РККА. Однако, в тот же период в кругах советского военного руководства возобладало ошибочное мнение, что в предстоящей войне танки вероятного противника будут иметь лобовую броню толщиной 60-80 мм и основные усилия были сосредоточены на создании и производстве соответствующих противотанковых артиллерийских систем, а серийное производство ружья Рукавишникова было свернуто практически не начавшись.

C началом боевых действий в июне 1941 года на территории СССР стало ясно, что в составе бронетанковых и механизированных войск Германии наряду с современными средними танками, имеется большое количество слабобронированных легких, как немецких, так и трофейных танков чешского и французского производства, а также бронеавтомобилей и бронетранспортеров.

С первых же часов Великой Отечественной Войны стал ощущаться острый дефицит в маневренных противотанковых средствах, способных действовать непосредственно в боевых порядках стрелковых войск. В предельно короткие сроки такое средство могло быть создано только в виде классического противотанкового ружья. Такая задача и была поставлена в начале июля 1941 года советским конструкторам стрелкового оружия, которым советское правительство поручило спроектировать дешевые и быстрые в производстве ПТР.

К решению экстренной задачи по созданию легкого и маневренного противотанкового средства пехоты — противотанкового ружья, вместе с коллективом известного конструктора стрелкового оружия В.А. Дегтярева, было привлечено и КБ его талантливого ученика — С.Г. Симонова. Симонов специализировался в конструировании автоматического и самозарядного личного стрелкового оружия пехоты, поэтому в начале работы по созданию ПТР было решено сделать новый образец самозарядным.

Работа по созданию ружья продвигалась ударными темпами и была закончена в конце июля 1941 года. У обоих конструкторов разработка и изготовление опытных образцов заняла 22 дня.

Каждый конструктор представил по два экземпляра: В.А. Дегтярев – магазинное самозарядное, а С.Г. Симонов – магазинное самозарядное и однозарядное ручного перезаряжания. Опытные стрельбы показали, что самозарядные ПТР вполне работоспособны и пригодны к использованию в войсках. В целях быстрого налаживания и еще большего удешевления производства, Дегтярев переделал магазинное самозарядное ружье в однозарядное, а от симоновской однозарядной модели пришлось отказаться из-за тугой экстракции гильз и медленного перезаряжания.

В качестве боеприпасов в ПТР использовались патроны 14,5×114 мм, созданные перед войной как раз для перспективных противотанковых ружей. Как правило, использовались патроны с бронебойно-зажигательными пулями двух типов – со стальным каленым сердечником Б-32 и металлокерамическим сердечником БС-41. Пуля БС-41 обладала большей бронепробиваемостью, была дефицитнее и использовалась для стрельбы только по танкам. Обе имели хорошее зажигательное действие.

Самозарядное ПТР Симонова вместе с однозарядным ружьем разработанным В.А. Дегтяревым было рекомендовано к принятию на вооружение РККА.

29 августа 1941 года постановлением Государственной Комиссии Обороны СССР 14, 5-мм самозарядное противотанковое ружье образца 1941 года системы Симонова ПТРС было принято на вооружение Красной Армии, впоследствии ему был присвоен индекс ГРАУ — 56-В-562. ПТРС предназначалось для борьбы со средними и легкими танками и бронемашинами на расстояниях до 500 метров. Также из ружья мог вестись огонь по ДОТам и ДЗОТам и огневым точкам, прикрытым броней, на расстояниях до 800 метров и по самолетам на расстояниях до 500 метров.

Противотанковое ружье Симонова ПТРС использует газоотводную автоматику. Газовый поршень с коротким рабочим ходом расположен над стволом. В конструкции газоотводного узла предусмотрен ручной газовый регулятор на три положения для дозирования отводимых на поршень газов в зависимости от условий эксплуатации. Запирание ствола осуществляется перекосом задней части затвора вниз.

Ударно-спусковой механизм обеспечивает огонь только одиночными выстрелами. По израсходовании патронов затвор останавливается в открытом положении. Предохранитель флажковый.

Ствол имеет канал с восемью правыми нарезами и дульный тормоз для уменьшения отдачи. В передней части ствола посажена мушка.

Питание оружия боеприпасами осуществляется из неотъемного коробчатого магазина емкостью на 5 патронов с пачечным заряжанием. Пачка с шахматным расположением 5 патронов вставляется в магазин снизу, после откидывания вниз-вперед крышки магазина. После вставления пачки крышка магазина закрывается. Ружье комплектовалось шестью пачками.

Деревянный приклад крепится к ствольной коробке. На затыльнике приклада для уменьшения отдачи имеется амортизирующая накладка-подушка.

Прицельные приспособления состоят из открытого прицела секторного типа с делениями от 1 до 15 (каждое деление соответствует 100 м) и мушки.

Стрельба из ружья велась преимущественно с упора, с использованием складных сошек, закрепленных на стволе.

На стволе, перед ствольной коробкой, закреплялась складная рукоятка для переноски оружия.

ПТРС обслуживал расчет из двух человек. В бою ружье мог переносить один номер расчета или оба вместе. В походном положении ружье разбиралось на две части – ствол с сошкой и ствольная коробка с прикладом – и переносилось двумя номерами расчета.

Первоначально серийный выпуск ПТРС был налажен на Тульском оружейном заводе, а после эвакуации ТОЗа – в Саратове.

Вследствие более сложной конструкции, противотанковое ружье Симонова осваивалось в производстве не столь быстрыми темпами, как ПТРД. Так, в 1941 году удалось выпустить всего 77 ружей, но до конца 1942 года было произведено уже 63308 ружей. Однако уже в 1943 году производство ружей было свернуто, так как быстрый рост бронирования немецких танков сделал оружие калибра 14.5 мм малоэффективным. Тем не менее, противотанковые ружья Симонова ПТРС достаточно активно использовались до конца войны — их применяли против легкой бронетехники, полевых укреплений, ограниченно использовали в ПВО.

Противотанковое ружье Симонова получило высокую оценку на всех фронтах. Оно обладало такими боевыми качествами, как простота в обращении, безотказность в стрельбе и высокая бронепробиваемость. Наличие пятизарядного магазина и возможность ведения полуавтоматического огня выгодно отличали его от ПТР Дегтярева. По своим боевым и эксплуатационным качествам ПТРС превосходило практически все подобные иностранные системы, позволяя советским пехотинцам успешно бороться с легкобронированной техникой противника.

Захваченные в боях с советскими войсками ружья ПТРС широко использовались частями Вермахта – ружье имело немецкое обозначение PzB 784 (r) (Panzerbüchse 784 (r)). Кроме Великой отечественной войны, ПТРС использовалось в ходе гражданской войны в Китае и в корейском конфликте.

ПТРС при использовании

shooting-iron.ru

Противотанковое ружье Рукавишникова образца 1939 года (Россия / СССР)

Широкомасштабные работы по разработке противотанковых ружей (ПТР) в СССР начались по постановлению правительства от 13 марта 1936 года. В 1936-1938 годах прошли испытания 15 различных систем ПТР калибра от 12,7 до 25 мм, пока не стало ясно, что требования, предъявленные к противотанковому ружью, изначально были завышены. 9 ноября 1938 года Артиллерийское управление РККА сформулировало новое задание, предусматривавшее разработку 14,5-мм самозарядного противотанкового ружья, которое могло бы постоянно находиться с подразделениями стрелковой роты на любой местности и в любых условиях боя.

Работы над мощным патроном 14.5х114 мм, которые начались еще в 1934 года, проводились на Научно-испытательном полигоне стрелкового вооружения (НИПСВО) и продолжились на одном из московских заводов. С расчетом на этот боеприпас сотрудник того же полигона Н.В. Рукавишников сконструировал довольно удачное самозарядное ружье со скорострельностью до 15 выстр/мин.

В августе 1939 года проводились полигонные испытания противотанковых ружей калибра 14,5 мм, на которых лучшим было признано ПТР Рукавишникова. Это ружье было удобно в обращении и эксплуатации, обладало хорошей маневренностью и скорострельностью, имело небольшие габариты и легко переносилось двумя бойцами с помощью наплечных ремней, прикрепленных к передней и задней рукояткам, предназначенным для переноски на короткие дистанции. Встречающиеся задержки легко устранялись без применения специального инструмента. По бронепробиваемости ружье вполне отвечало предъявленным требованиям: оно пробивало 20-мм цементированную броню под углом встречи 20° на дальности 500 м.

Автоматика ПТР Рукавишникова работала по принципу отвода пороховых газов из канала ствола, запирание осуществлялось поворотом затвора.

Ударный механизм ударникового типа. Капсюль патрона разбивал массивный ударник под действием боевой пружины, смонтированной в ударнике. Спусковой механизм имел предохранитель флажкового типа, расположенный с правой стороны спусковой скобы.

Экстракция и отражение стреляной гильзы осуществлялись с помощью экстрактора, смонтированного на затворе, и отражателя, жестко закрепленного в задней части ствольной коробки.

Питание оружия боеприпасами осуществлялось из отъемного коробчатого магазина емкостью на 5 патронов, крепившегося с левой стороны ствольной коробки.

Прицельные приспособления состояли из открытого прицела секторного типа, рассчитанного на дальность до 1000 м, и мушки.

Для уменьшения значительной силы отдачи на стволе монтировался трехкамерный дульный тормоз, а на затыльнике деревянного приклада — подушка из губчатой резины.

ПТР Рукавишникова монтировалось на колесном лафете с мотоциклетными колесами. Также был вариант на сошках, но стрельба из него была затруднительна.

7 октября 1939 года Комитет Обороны при Совете Народных Комиссаров СССР принял постановление о введении на вооружение РККА (Рабоче-Крестьянской Красной Армии) 14,5-мм противотанкового ружья системы Рукавишникова под наименованием «14,5-мм противотанковое ружье обр. 1939 г».

Планировалось в 1939 году произвести 50, а в 1940 году 15000 ружей. Однако из-за ошибочного мнения, что танки противника будут иметь сильную броню, не менее 60-80 мм, против которой ПТР окажутся беспомощными, и что Советская Армия насыщена достаточным количеством артиллерии для подавления танков противника, развертывание их производства всячески тормозилось, и в течение 8 месяцев было изготовлено всего несколько ружей. Вдобавок повторные испытания ПТР Рукавишникова показали его высокую чувствительность к загрязнению, демаскировку позиции пылью, поднимаемой газами из дульного тормоза. Ружье нуждалось в доработке и 26 июля 1940 года было снято с вооружения и производства.

Несмотря на снятие с вооружения противотанкового ружья системы Рукавишникова, работа над его совершенствованием не прекращалась. Управление стрелкового вооружения поручило НИПСВО доработать противотанковое ружье Рукавишникова образца 1939 года.

Доработанный и несколько измененный образец в июне 1941 года проходил испытания. По их результатам 23 июня 1941 года было рекомендовано принять на вооружение РККА усовершенствованный образец противотанкового ружья системы Рукавишникова. 8 июля 1941 года после демонстрации Главному военному совету было вторично представлено для принятия на вооружение 14,5-мм ПТР Рукавишникова. По сравнению с аналогичными иностранными образцами оно имело значительные преимущества по боевым и эксплуатационным качествам, но было отклонено из-за сложности конструкции, что в условиях того времени (начало Великой Отечественной Войны) приобретало огромное значение. Попытка наладить в начале войны массовый выпуск ружей Рукавишникова не увенчалась успехом. Доводка и постановка его на производство требовали бы большого времени. Правда, отдельные ПТР Рукавишникова использовались в частях Западного фронта при обороне Москвы.
