Продолжая тему современных минометов, продолжаем копаться в клумбе. Нечего сказать, тонкий юмор у наших оружейников. Все эти «Гвоздики», «Акации», «Пионы», «Гиацинты», «Ландыши», «Васильки», «Тюльпаны»… Перечислять всё, что растет и росло на нашей «клумбе», — занятие не столько трудное, сколько требующее специфических знаний не только в области ботаники.
Если честно, то у авторов возникло мнение, что большинство конструкторов в институтах играли в КВН. По крайней мере, с чувством юмора у них все в порядке. Танк Т-72Б2 — «Рогатка». В память о хулиганском детстве? Как намек на разбитые стекла у соседей? Или противотанковая ракета «Метис». С прицелом «Мулат». Возможно, отголосок фестиваля молодежи и студентов в Москве.
Сегодня мы решили рассмотреть один «цветок», который вырастили наши тульские цветоводы. И аналогов которому, за исключением тех «семян», которые продали мы, нет. Сегодня речь пойдет о «Васильке». Том самом «Васильке», из которого, к примеру, была обстреляна наша авиабаза в Сирии, по выводам, сделанным специалистами после анализа ситуации.
Ещё в период Великой Отечественной стало понятно, что войскам необходим автоматический миномет. Причем миномет именно среднего калибра. Крупный калибр используется для уничтожения более или менее укрепленных позиций. А вот 82-мм можно использовать как оружие устрашения. Загонять противника «на дно окопов» и штурмовать позиции.
В принципе, с такой задачей справлялись и обычные 82-мм минометы. Но для создания необходимой плотности огня, нужны были даже не взводы, а батареи. А это время. Это поиск позиции. Необходим был миномет, который заменил бы батарею при ведении беглого огня. Именно такая задача и была поставлена советским конструкторам.
К 1946 году такой миномет был разработан. 82-мм казематный автоматический миномет (КАМ) с механизмом заряжания, использующим энергию отката орудия. После проведения всех испытаний, в 1955 году КАМ принимается на вооружение. Более того, на базе КАМа был создан и полевой вариант миномета — Ф-82 (руководитель проекта В. Филиппов).
Однако миномет на вооружение принят не был. Причина банальна. Н.С. Хрущев и его тяга к ракетному вооружению. СССР больше не будет воевать в поле, значит, артиллерия не нужна. Ракеты решат все вопросы. Все работы по автоматическим минометам были прекращены на долгих 8 лет…
В 1967 году к идее автоматических минометов все-таки вернулись. Пришло понимание того, что война с использованием огромных армий с обеих сторон в современном мире маловероятна, а вот количество мелких, региональных конфликтов, с каждым годом только увеличивается.
Естественно, работы по автоматическому миномету возглавил В. К. Филиппов, в то время руководитель КБТЖМ (КБ транспортно-химического машиностроения).
Естественно и то, что при разработке нового возимого минометного комплекса 2К21 «Василек» использовались технические решения, появившиеся при разработке Ф-82. И не только Ф-82, стоит посмотреть на еще одну разработку того времени: горную пушку:
И сравнить с минометом…
В дальнейшем работы над минометом возглавил главный конструктор «Василька» В. Г. Градов. Именно под его руководством комплекс 2К21 был принят на вооружение в 1970 году.
Принимали именно возимый комплекс, а не конкретно миномет. В состав комплекса входили: 82-мм миномет 2Б9 и автомобиль 2Ф54 (на базе автомобиля ГАЗ-66-05).
Теперь необходимо вернуться к первоначальной задаче, о которой мы говорили выше.
Большинство читателей знают «Василек» в современном варианте 2Б9М. Но первые минометы были спроектированы строго в соответствии с требованиями армии 1945-46 годов. Максимальное количество выстрелов в минимальное время.
Именно потому Градов и решил использовать опыт проектирования станковых пулеметов.
Миномет скорострельный. Воздушного охлаждения будет недостаточно. Потому для охлаждения ствола использовалась достаточно эффективная система с водяным теплообменником. Именно эта система обеспечивала скорострельность до 300 выстрелов в минуту!
В дальнейшем при модернизации миномета от водяного охлаждения решили отказаться. Официальная версия — частые поломки системы. Авторы склоняются к более прозаическому объяснению. Случилось то же, что происходило и со автоматическим стрелковым оружием.
Большая скорострельность вредила, как бы странно это ни звучало.
При радиусе сплошного поражения осколками одной мины в 6 метров (90% поражено) лишние мины только уменьшали эффективность оружия. Они было просто не нужны.
Именно поэтому ствол миномета утолщили, дополнили ребрами для получения большей площади обдува. Таким образом перевели миномет на воздушное охлаждение. При этом скорострельность механически уменьшили до 100-120 выстрелов в минуту. Отсюда и появление буквы «М» в маркировке «Василька».

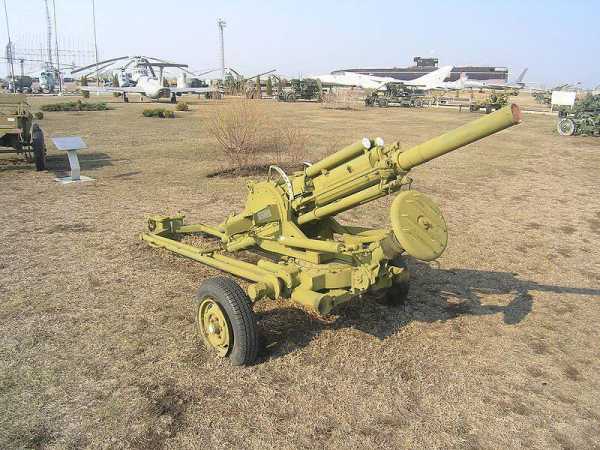

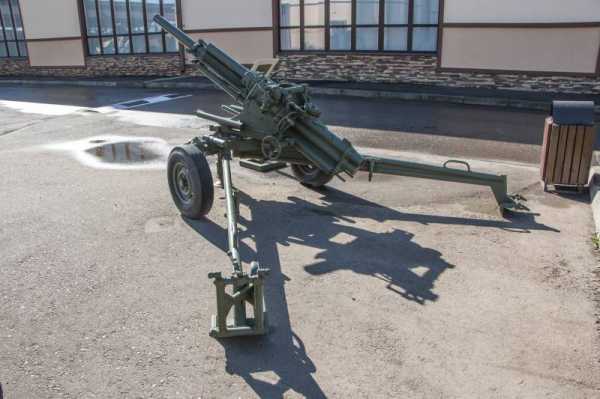

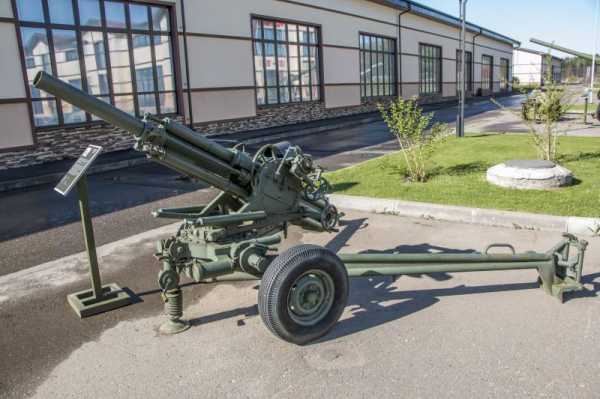

Итак, о самом миномете. Гладкоствольное орудие имеет охлаждаемый минометный ствол, лафет на колесах с пневматическими шинами и автоматический спусковой механизм. Стрельба ведется стандартными 82-мм минами в кассетах по 4 штуки.

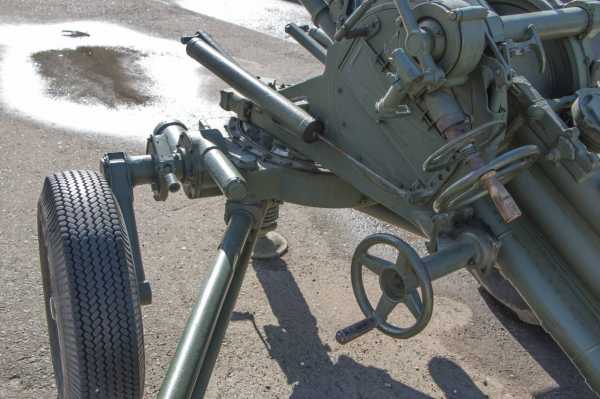

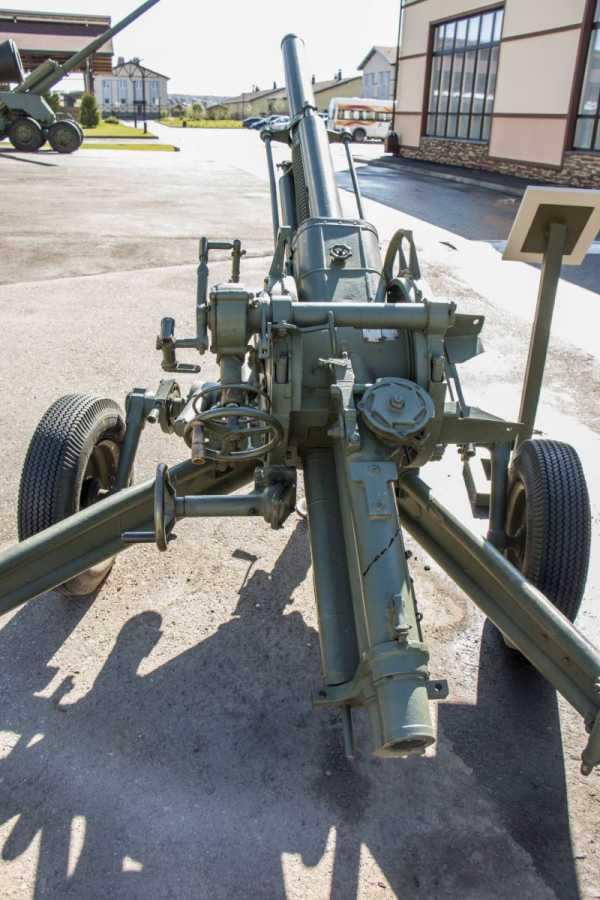

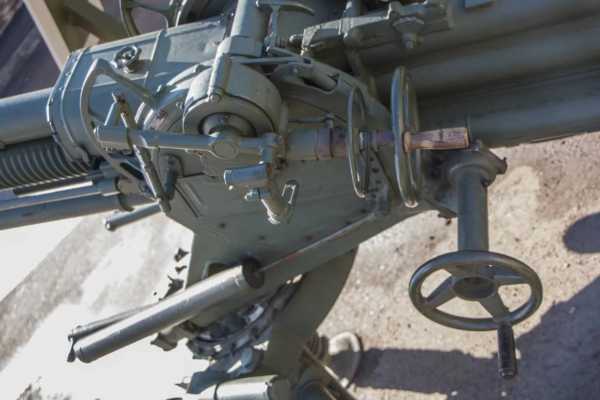

Наведение миномета осуществляется вручную с помощью рукояток подъемного и поворотного механизмов, расположенных с левой стороны миномета. Используется оптический прицел ПАМ-1 с осветительным прибором «Луч-ПМ2М»(для ведения огня ночью).

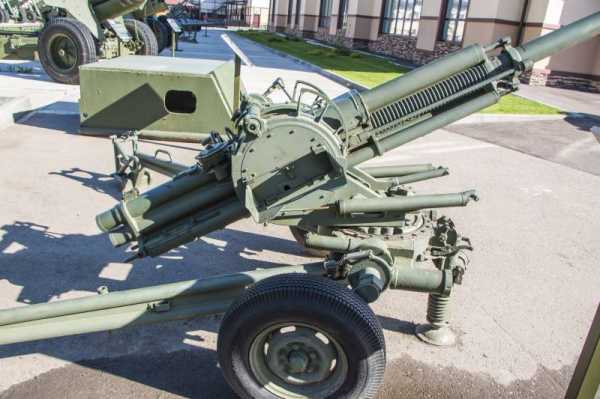

Противооткатное устройство пружинного типа. Имеет три поршневых штока с пружинами. Один из них установлен сверху, два других – снизу от затворной коробки. Затвор и присоединенные к нему поршневые штоки противооткатного устройства составляют подвижную часть миномета.
При переходе в боевое положение колеса миномета вывешиваются, а сам миномет опирается на домкрат и сошники разведенных станин. Миномет на домкрате может быть в поднятом или опущенном положении (высота линии огня 670 и 970 мм соответственно). В опущенном положении стрельба возможна под углами возвышения -1…+78°, причем для стрельбы под углами более 40° под затыльником вырывают яму, в поднятом положении угол возвышения +7…+85°.
Время перехода из походного в боевое положение и из боевого в походное составляет до 90 секунд. Расчет составляет 4 человека: командир системы, наводчик, заряжающий и подносчик (он же водитель транспортной машины 2Ф54).
ТТХ миномета:
Масса, кг: 632 (для 2Б9-622)
Экипаж, чел: 4
Калибр, мм: 82

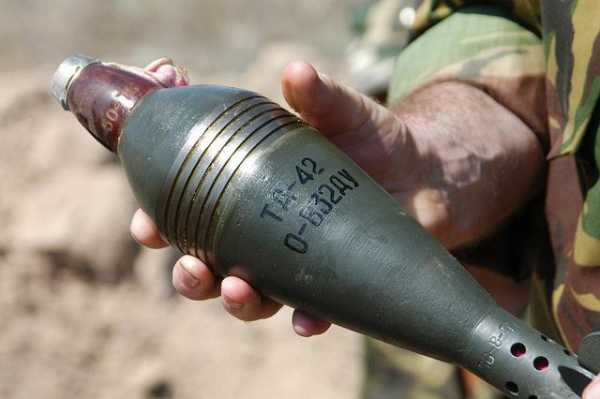

Мина, вес, кг: 3,1
Начальная скорость мины, м/с: 270
Дальность стрельбы, м: 4270
Скорострельность, в/мин: 100—120
Как видите, миномет действительно достаточно мобилен. Но нет конца совершенству. Официально «Василек» начал поставляться в СА в 1983 году. Однако те, кто в своё время побывал «за речкой» могли видеть его уже в 1982-м. А те, кто приехал позже, видели уже «афганский вариант» «Василька». Это не придумка конструкторов, а именно самодеятельность солдат и офицеров. Надо сказать, удачная самодеятельность.

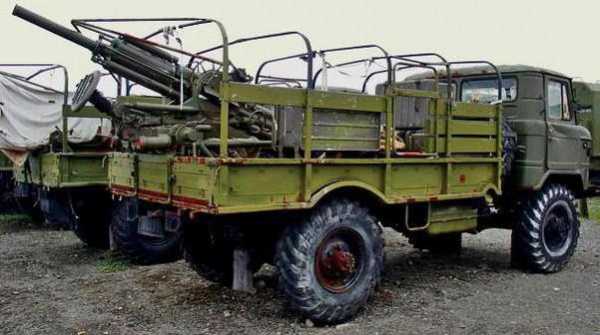

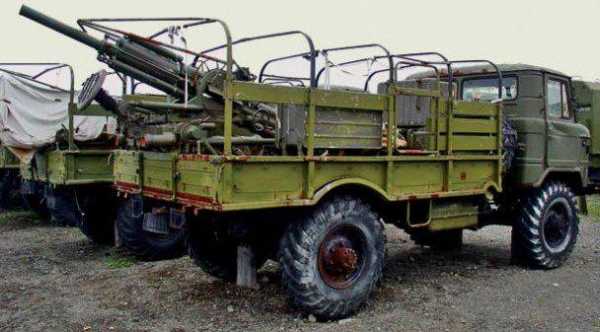

В батальонах имелась минометная батарея в составе 1-2 взводов «Васильков». 3-6 штук на батальон. И очень скоро «положенные по штату» ГАЗ-66 командиры заменили старым добрым МТ-ЛБ. Однако даже в этом случае миномет требовал полторы минуты на приведение в боевое положение. А в бою такой роскоши командир себе позволить не может. Бой в горах скоротечен.

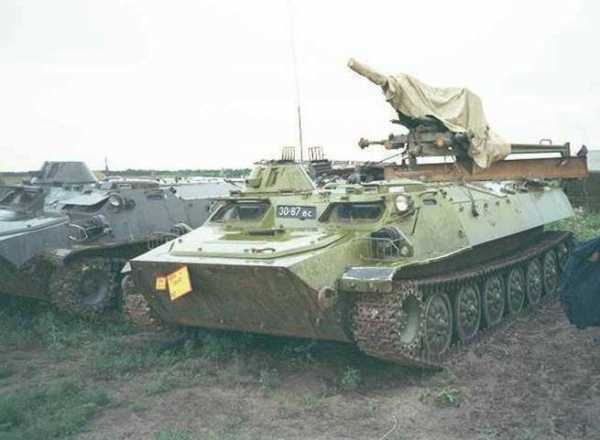

Сработала армейская смекалка. Как до этого она сработала с ЗСУ-23-2. Именно эта установка поселилась в кузовах «КамАЗов» в афганских колоннах. «Василек» же забрался на кормовую часть МТ-ЛБ. Так и раскатывал по афганским дорогам, стреляя с коротких остановок. Можно сказать, воюющая армия сама сконструировала новый тип мобильного скорострельного вооружения.
Насколько хороша эта схема, могут рассказать более молодые бойцы, которые участвовали в конфликтах на территории бывшего СССР, в чеченской войне, в гражданской войне на Донбассе.
Но официально «Василек», точнее, минометный комплекс 2К21, размещается на транспортной машине типа 2Ф54 на шасси двухосного автомобиля повышенной проходимости «Урал-43206».
А теперь о грустном. В начале статьи мы писали о «семенах», которые продавали в 90-е годы прошлого столетия. Так вот, они проросли. И, наверное, многие уже догадались, где. В КНР! Проросли в виде собственного миномета W99.
Сегодня количество китайских клонов советского «Василька» уже превышает количество оригинальных минометов. Все горные бригады НОАК оснащены именно автоматическими минометами Туре-99. А афганский опыт размещения минометов на гусеничных машинах прижился в Казахстане. Только вместо МТ-ЛБ там используют БМП-1.
Копируют – значит, есть за что. Конечно, если оружие живет долго, – это говорит о многом. Можно привести в пример много моделей-однодневок, но вот чего не отнять, так это того, что все советские минометы оказались более чем долгоиграющими.
topwar.ru
Миномёт 2Б9М «Василёк»: цветочек со своей историей
Продолжая тему современных минометов, продолжаем копаться в клумбе. Нечего сказать, тонкий юмор у наших оружейников. Все эти «Гвоздики», «Акации», «Пионы», «Гиацинты», «Ландыши», «Васильки», «Тюльпаны»… Перечислять всё, что растет и росло на нашей «клумбе», — занятие не столько трудное, сколько требующее специфических знаний не только в области ботаники.
Если честно, то у авторов возникло мнение, что большинство конструкторов в институтах играли в КВН. По крайней мере, с чувством юмора у них все в порядке. Танк Т-72Б2 — «Рогатка». В память о хулиганском детстве? Как намек на разбитые стекла у соседей? Или противотанковая ракета «Метис». С прицелом «Мулат». Возможно, отголосок фестиваля молодежи и студентов в Москве.
Сегодня мы решили рассмотреть один «цветок», который вырастили наши тульские цветоводы. И аналогов которому, за исключением тех «семян», которые продали мы, нет. Сегодня речь пойдет о «Васильке». Том самом «Васильке», из которого, к примеру, была обстреляна наша авиабаза в Сирии, по выводам, сделанным специалистами после анализа ситуации.
Ещё в период Великой Отечественной стало понятно, что войскам необходим автоматический миномет. Причем миномет именно среднего калибра. Крупный калибр используется для уничтожения более или менее укрепленных позиций. А вот 82-мм можно использовать как оружие устрашения. Загонять противника «на дно окопов» и штурмовать позиции.
В принципе, с такой задачей справлялись и обычные 82-мм минометы. Но для создания необходимой плотности огня, нужны были даже не взводы, а батареи. А это время. Это поиск позиции. Необходим был миномет, который заменил бы батарею при ведении беглого огня. Именно такая задача и была поставлена советским конструкторам.
К 1946 году такой миномет был разработан. 82-мм казематный автоматический миномет (КАМ) с механизмом заряжания, использующим энергию отката орудия. После проведения всех испытаний, в 1955 году КАМ принимается на вооружение. Более того, на базе КАМа был создан и полевой вариант миномета — Ф-82 (руководитель проекта В. Филиппов).
Однако миномет на вооружение принят не был. Причина банальна. Н.С. Хрущев и его тяга к ракетному вооружению. СССР больше не будет воевать в поле, значит, артиллерия не нужна. Ракеты решат все вопросы. Все работы по автоматическим минометам были прекращены на долгих 8 лет…
В 1967 году к идее автоматических минометов все-таки вернулись. Пришло понимание того, что война с использованием огромных армий с обеих сторон в современном мире маловероятна, а вот количество мелких, региональных конфликтов, с каждым годом только увеличивается.
Естественно, работы по автоматическому миномету возглавил В. К. Филиппов, в то время руководитель КБТЖМ (КБ транспортно-химического машиностроения).
Естественно и то, что при разработке нового возимого минометного комплекса 2К21 «Василек» использовались технические решения, появившиеся при разработке Ф-82. И не только Ф-82, стоит посмотреть на еще одну разработку того времени: горную пушку:
И сравнить с минометом…
В дальнейшем работы над минометом возглавил главный конструктор «Василька» В. Г. Градов. Именно под его руководством комплекс 2К21 был принят на вооружение в 1970 году.
Принимали именно возимый комплекс, а не конкретно миномет. В состав комплекса входили: 82-мм миномет 2Б9 и автомобиль 2Ф54 (на базе автомобиля ГАЗ-66-05).
Теперь необходимо вернуться к первоначальной задаче, о которой мы говорили выше.
Большинство читателей знают «Василек» в современном варианте 2Б9М. Но первые минометы были спроектированы строго в соответствии с требованиями армии 1945-46 годов. Максимальное количество выстрелов в минимальное время.
Именно потому Градов и решил использовать опыт проектирования станковых пулеметов.
Миномет скорострельный. Воздушного охлаждения будет недостаточно. Потому для охлаждения ствола использовалась достаточно эффективная система с водяным теплообменником. Именно эта система обеспечивала скорострельность до 300 выстрелов в минуту!
В дальнейшем при модернизации миномета от водяного охлаждения решили отказаться. Официальная версия — частые поломки системы. Авторы склоняются к более прозаическому объяснению. Случилось то же, что происходило и со автоматическим стрелковым оружием.
Большая скорострельность вредила, как бы странно это ни звучало.
При радиусе сплошного поражения осколками одной мины в 6 метров (90% поражено) лишние мины только уменьшали эффективность оружия. Они было просто не нужны.
Именно поэтому ствол миномета утолщили, дополнили ребрами для получения большей площади обдува. Таким образом перевели миномет на воздушное охлаждение. При этом скорострельность механически уменьшили до 100-120 выстрелов в минуту. Отсюда и появление буквы «М» в маркировке «Василька».
Итак, о самом миномете. Гладкоствольное орудие имеет охлаждаемый минометный ствол, лафет на колесах с пневматическими шинами и автоматический спусковой механизм. Стрельба ведется стандартными 82-мм минами в кассетах по 4 штуки.
Наведение миномета осуществляется вручную с помощью рукояток подъемного и поворотного механизмов, расположенных с левой стороны миномета. Используется оптический прицел ПАМ-1 с осветительным прибором «Луч-ПМ2М»(для ведения огня ночью).
Противооткатное устройство пружинного типа. Имеет три поршневых штока с пружинами. Один из них установлен сверху, два других – снизу от затворной коробки. Затвор и присоединенные к нему поршневые штоки противооткатного устройства составляют подвижную часть миномета.
При переходе в боевое положение колеса миномета вывешиваются, а сам миномет опирается на домкрат и сошники разведенных станин. Миномет на домкрате может быть в поднятом или опущенном положении (высота линии огня 670 и 970 мм соответственно). В опущенном положении стрельба возможна под углами возвышения -1…+78°, причем для стрельбы под углами более 40° под затыльником вырывают яму, в поднятом положении угол возвышения +7…+85°.
Время перехода из походного в боевое положение и из боевого в походное составляет до 90 секунд. Расчет составляет 4 человека: командир системы, наводчик, заряжающий и подносчик (он же водитель транспортной машины 2Ф54).
ТТХ миномета:
Масса, кг: 632 (для 2Б9-622)
Экипаж, чел: 4
Калибр, мм: 82
Мина, вес, кг: 3,1
Начальная скорость мины, м/с: 270
Дальность стрельбы, м: 4270
Скорострельность, в/мин: 100—120
Как видите, миномет действительно достаточно мобилен. Но нет конца совершенству. Официально «Василек» начал поставляться в СА в 1983 году. Однако те, кто в своё время побывал «за речкой» могли видеть его уже в 1982-м. А те, кто приехал позже, видели уже «афганский вариант» «Василька». Это не придумка конструкторов, а именно самодеятельность солдат и офицеров. Надо сказать, удачная самодеятельность.
В батальонах имелась минометная батарея в составе 1-2 взводов «Васильков». 3-6 штук на батальон. И очень скоро «положенные по штату» ГАЗ-66 командиры заменили старым добрым МТ-ЛБ. Однако даже в этом случае миномет требовал полторы минуты на приведение в боевое положение. А в бою такой роскоши командир себе позволить не может. Бой в горах скоротечен.
Сработала армейская смекалка. Как до этого она сработала с ЗСУ-23-2. Именно эта установка поселилась в кузовах «КамАЗов» в афганских колоннах. «Василек» же забрался на кормовую часть МТ-ЛБ. Так и раскатывал по афганским дорогам, стреляя с коротких остановок. Можно сказать, воюющая армия сама сконструировала новый тип мобильного скорострельного вооружения.
Насколько хороша эта схема, могут рассказать более молодые бойцы, которые участвовали в конфликтах на территории бывшего СССР, в чеченской войне, в гражданской войне на Донбассе.
Но официально «Василек», точнее, минометный комплекс 2К21, размещается на транспортной машине типа 2Ф54 на шасси двухосного автомобиля повышенной проходимости «Урал-43206».
А теперь о грустном. В начале статьи мы писали о «семенах», которые продавали в 90-е годы прошлого столетия. Так вот, они проросли. И, наверное, многие уже догадались, где. В КНР! Проросли в виде собственного миномета W99.
Сегодня количество китайских клонов советского «Василька» уже превышает количество оригинальных минометов. Все горные бригады НОАК оснащены именно автоматическими минометами Туре-99. А афганский опыт размещения минометов на гусеничных машинах прижился в Казахстане. Только вместо МТ-ЛБ там используют БМП-1.
Копируют – значит, есть за что. Конечно, если оружие живет долго, – это говорит о многом. Можно привести в пример много моделей-однодневок, но вот чего не отнять, так это того, что все советские минометы оказались более чем долгоиграющими.
/Александр Ставер, Роман Скоморохов, topwar.ru/
army-news.ru
Миномет 2Б9М «Василёк» » Военное обозрение
После окончания Великой Отечественной Войны, в 1946 году, в Советском Союзе был разработан новый 82 мм миномёт, с автоматическим заряжанием с использованием энергии отката. Уже в 1955 году, на вооружение Советской Армии, принимается казематный автоматический миномёт под обозначением КАМ. Руководителем и ведущим инженером этого проекта был В. Филиппов. Позже на базе миномёта КАМ, был спроектирован его полевой вариант, получивший обозначение Ф-82. Опытный образец, успешно прошел все испытания, и по их результатам приёмной комиссией было рекомендовано принять его на вооружение и запустить в серийное производство. Однако, несмотря на положительные отзывы и рекомендации образец на вооружение принят не был. После чего работы в направлении создания автоматических миномётов в СССР, были прекращены на восемь лет.
Лишь в 1967 году инженеры вновь вернулись к разработке этого перспективного вида вооружения. После трёх лет напряженного труда, в 1970 году на вооружение Советской Армии принимается автоматический 82 мм гладкоствольный миномёт 2Б9 с водяным охлаждением, являвшийся результатом дальнейшего усовершенствования и развития казематного миномёта КАМ. После его начала эксплуатации в войсках, было принято решение о создании более усовершенствованного образца, в котором, водяное охлаждение было заменено воздушным. Новый образец, буксируемого варианта миномета, получивший обозначение 2Б9М «Василёк», отличался от предшественника наличием более толстой стенкой ствола и наличием рёбер охлаждения размещенных на его центральной части. После проведения успешных испытаний, модернизированный миномет был запущен в серийное производство и принят на вооружение армии в 1983 году. (По некоторым данным это произошло в 1982 году).
Конструкция миномёта была выполнена по схеме, которая применяется при создании казнозарядного артиллерийского орудия. Такая схема позволила полностью автоматизировать заряжание миномёта. Открытие затвора, подача на линию заряжания, досылание в камору мины, запирание затвора и выстрел осуществляются автоматически. Механизм заряжания приводился в действие посредством использования энергии пороховых газов. Возникающая при выстреле энергия отдачи, используется для приведения в действие, при помощи возвратных пружин, механизма автоматического заряжания. Стрельба может вестись как в автоматическом режиме, так и в одиночном. Благодаря грамотным конструкторским решениям, скорострельность миномёта «Василёк» составила 170 выстрелов в минуту, а практическая скорострельность более 100 выстрелов в минуту. По этому показателю, на то время, он намного опережал все известные западные аналоги. Ствол миномёта, оснащенный противооткатным механизмом, крепится на верхний станок, который снабжен поворотными устройствами, обеспечивающими угол горизонтальной наводки 60° и вертикальной наводки от 2° до 80°. При увеличении угла вертикальной наводки необходимо вырыть углубление в грунте у казенной части ствола. В боевом положении колёса лафета вывешиваются, и миномёт опирается на домкрат и две станины оснащенные сошниками. Переход из походного положения в боевое положение и наоборот, занимает не более 90 секунд.

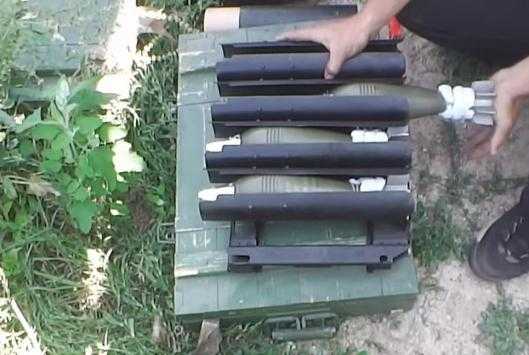

Стрельба из 2Б9М, велась осколочными выстрелами 3В01 состоящими из шестипёрой мины, (изготовленной из сталистого чугуна) О-832ДУ, основного Ж832ДУ и дополнительного 4Д2, пороховых зарядов. Максимальная дальность стрельбы 4250 метров, минимальная 800 метров, вес мины О-832ДУ 3,1 кг. При взрыве мины образуется не менее 400 осколков, радиус сплошного поражения (90% стоящих объектов) не менее 6 метров, в радиусе эффективного поражения, 18 метров поражается не менее 40% стоящих объектов. Так же, для стрельбы по лёгким бронированным целям для миномёта был разработан кумулятивный снаряд. Заряжание миномёта кассетного типа, по четыре спаренных мины в кассете. Наведение миномёта на цель осуществляется при помощи оптического прицела ПАМ-1. Благодаря небольшой массе, (632 кг) миномёт 2Б9М, легко может быть перемещен силами расчета без использования транспортного средства. На дальние расстояния миномёт перемещается, либо в кузове, либо буксировкой, при помощи транспортной машины 2Ф54 (специально созданной на базе автомобиля ГАЗ-66), вместе с которой он обозначается как система 2К21. В кузов 2Ф54, миномёт вкатывается при использовании специальных аппарелей. Однако в 80-х годах для перевозки миномёта начали использовать гусеничный тягач МТ ЛБ, на котором он размещался на площадке в задней части корпуса. Расчет миномёта или системы 2К21 состоит из четырёх человек: командира, заряжающего наводчика и водителя транспортной машины (он же является подносчиком боеприпасов).
topwar.ru
ОРУЖИЕ ОТЕЧЕСТВА, ОТЕЧЕСТВЕННОЕ ОРУЖИЕ И ВОЕННАЯ ТЕХНИКА (ОВТ)ВООРУЖЕНИЯ, ВОЕННАЯ ТЕХНИКА, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК, СОВРЕМЕННОЕ СОСТОЯНИЕ, ИСТОРИЯ РАЗВИТИЯ ОПК, БАСТИОН ВТС, НЕВСКИЙ БАСТИОН, ЖУРНАЛ, СБОРНИК, ВПК, АРМИИ, ВЫСТАВКИ, САЛОНЫ, ВОЕННО-ТЕХНИЧЕСКИЕ, НОВОСТИ, ПОСЛЕДНИЕ НОВОСТИ, ВОЕННЫЕ НОВОСТИ, СОБЫТИЯ ФАКТЫ ВПК, НОВОСТИ ОПК, ОБОРОННАЯ ПРОМЫШЛЕННОСТЬ, МИНИСТРЕСТВО ОБОРОНЫ, СИЛОВЫХ СТРУКТУР, КРАСНАЯ АРМИЯ, СОВЕТСКАЯ АРМИЯ, РУССКАЯ АРМИЯ, ЗАРУБЕЖНЫЕ ВОЕННЫЕ НОВОСТИ, ВиВТ, ПВН
06.01.2018

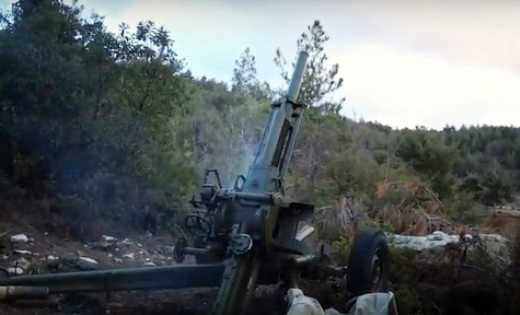

Как сообщала «Русская Весна», российская авиабаза в сирийском Хмеймиме подверглась минометному обстрелу, в результате чего погибли двое российских военнослужащих.
Анализируя последствия обстрела и задаваясь вопросом, какие минометы применил противник, военные эксперты пришли к выводу, что база была обстреляна из 82-миллиметрового автоматического миномета «Василек». Об этом сообщает «Вестник Мордовии».
Так, по мнению специалистов, 82-мм автоматический миномет 2Б9М «Василек» был выбран из-за его компактных размеров и веса: его легко уместить в закрытом автофургоне, трейлере, тракторном прицепе, а весит он немногим более 630 кг.
Кроме того, «Василек» обладает невероятно высокой скорострельностью по сравнению с другим минометным вооружением — он заряжается кассетами и бьёт очередями до 120 выстрелов минуту. При этом максимальная дальность стрельбы — более 4200 м.

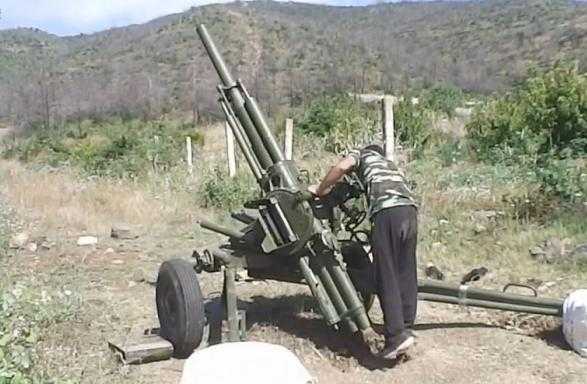

«Сирийская армия не имела на вооружении „Васильки”. Террористам они поступали через территорию Турции, бандформированиям, которые поддерживались Саудовской Аравией и действовали в районе Латакии», — цитирует издание экспертную группу.
Любим «Василёк» террористами ещё и за его площадь поражения: ведь один взорвавшийся боеприпас может распадаться на 600 осколков массой 1 гр, а радиус сплошного поражения, в зависимости от типа мины, колеблется от 6 до 18 м.
Издание отмечает, что мины калибра 82-мм практически невозможно перехватить имеющимися у российской армии средствами.
http://rusvesna.su
ВОЙНА В СИРИИ
82-ММ АВТОМАТИЧЕСКИЙ МИНОМЕТ 2Б9 «ВАСИЛЕК»
В 1946 году в КБ под руководством В.К.Филипова был создан первый в мире автоматический миномет калибра 82-мм. В 1955 году на вооружение Советской Армии, принимается казематный автоматический миномёт под обозначением КАМ. Позже на базе миномёта КАМ, был спроектирован его полевой вариант, получивший обозначение Ф-82. Он прошел испытания, приёмной комиссией было рекомендовано принять его на вооружение и запустить в серийное производство, но до принятия на вооружение так дело и не дошло.
Вновь вернулись к разработке автоматического 82-мм миномета в 1967 году, тогда В.К.Филиппов руководил КБТХМ (КБ транспортно-химического машиностроения). Он и возглавил работы в КБТ ХМ по возимому минометному комплексу получившему обозначение 2К21 «Василек». При разработке новой системы «Василек» использовался технический задел по автоматическому миномёту Ф-82. В дальнейшем работы по миномету «Василек» возглавил главный конструктор миномета В.Г.Градин.
Миномет 2Б9 «Василек» в составе комплекса 2К21 принят на вооружение в 1970 году.
В состав комплекса входят 82-мм миномет 2Б9 и транспортная машина 2Ф54 на базе автомобиля ГАЗ-66-05.

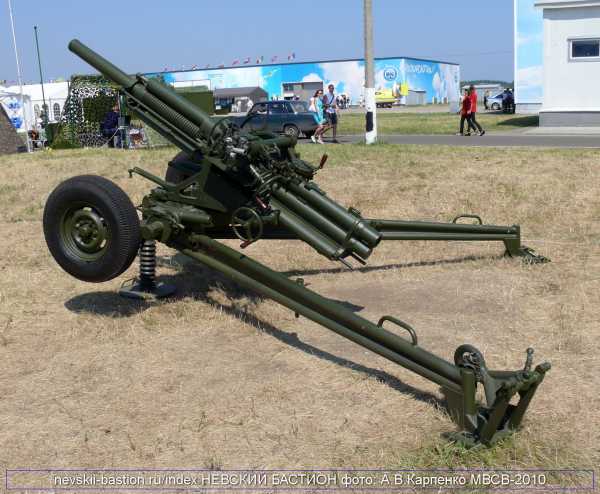

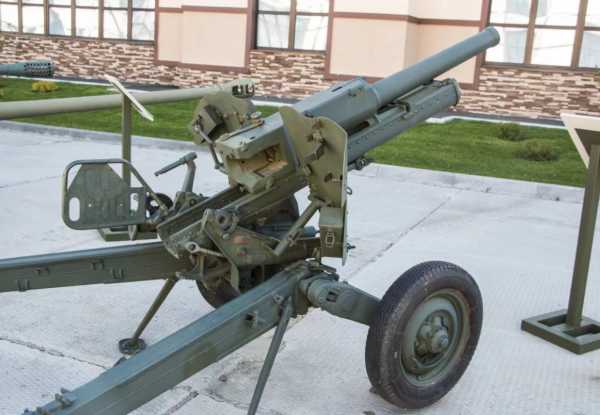

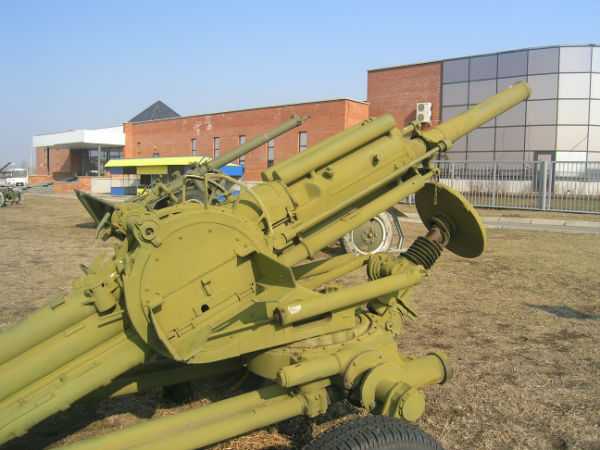

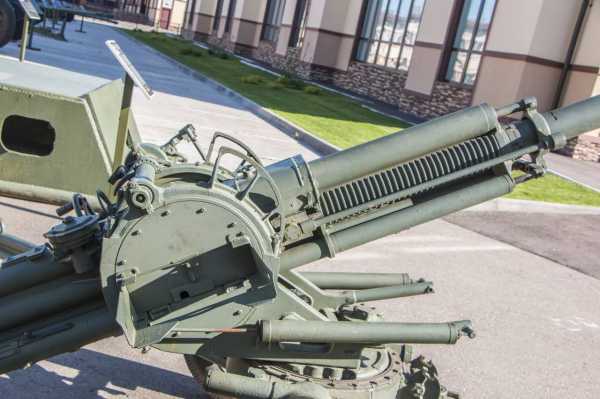

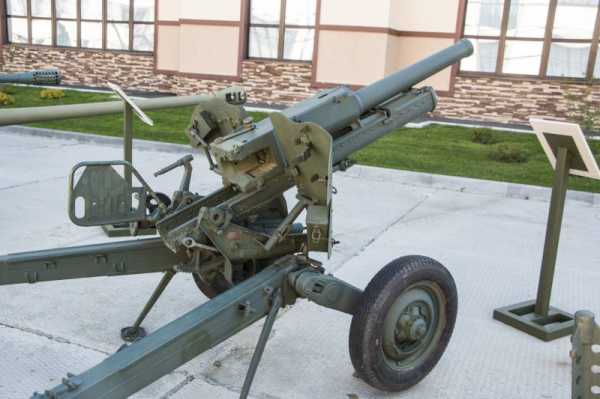

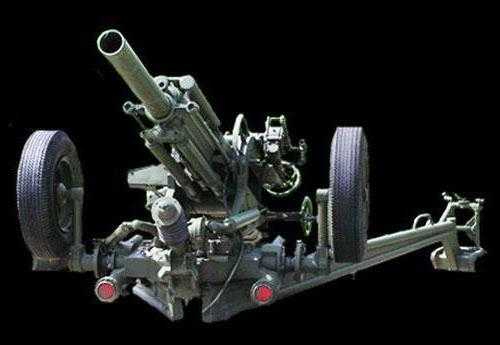

Гладкоствольное орудие 2Б9 имеет охлаждаемый минометный ствол, лафет на колесах с пневматическими шинами и автоматический спусковой механизм. Охлаждение ствола – воздушное. Первоначально применялась более эффективная система охлаждения с водяным теплообменником. Стрельба из 2Б9 ведется стандартными 82-мм минами. Для заряжания миномета используются кассеты, содержащие по 4 мины.

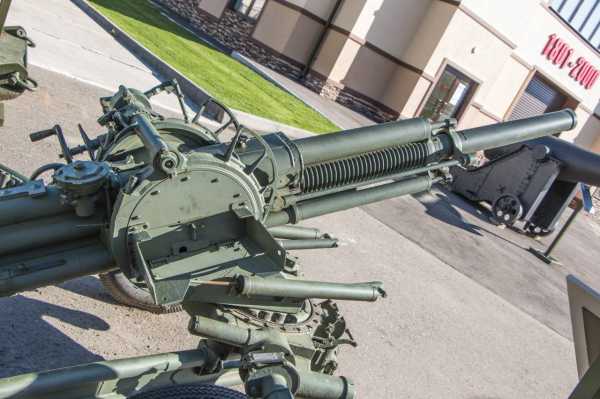

Противооткатное устройство пружинного типа имеет три поршневых штока с пружинами. Один из них установлен сверху, два других – снизу от затворной коробки. Затвор и присоединенные к нему поршневые штоки противооткатного устройства составляют подвижную часть миномета. Его наведение в вертикальной и горизонтальной плоскостях осуществляется вручную. Рукоятки подъемного и поворотного механизмов расположены с левой стороны.
Миномет оснащен двумя уравновешивающими механизмами пружинного типа, двухколесной ходовой частью с пружинным подрессориванием, оптическим прицелом ПАМ-1 и осветительным прибором «Луч-ПМ2М», позволяющим вести огонь ночью.

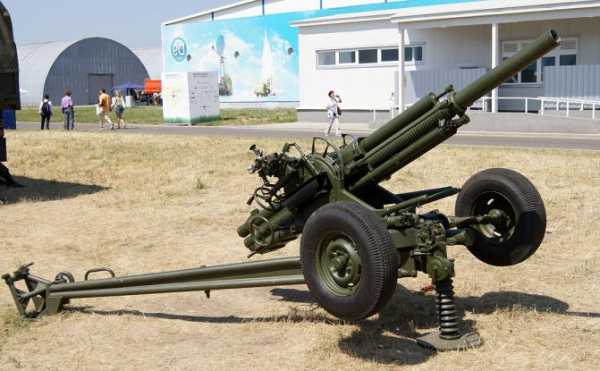

При переходе в боевое положение колеса миномета вывешиваются, а сам миномет опирается на домкрат и сошники разве¬денных станин. Миномет на домкрате может быть в поднятом или опущенном положении (высота линии огня 670 и 970 мм соответственно). В опущенном положении стрельба возможна под углами возвышения -1…+78°, причем для стрельбы под углами более 40° под затыльником вырывают яму, в поднятом положении угол возвышения +7…+85°.
Ходовая часть используется для перемещения миномета в боевой обстановке. Для транспортировки применяется автомобиль ГАЗ-66, в кузове которого размещается миномет, боекомплект мин, расчет и ЗИП. Возимый в транспортной машине боекомплект содержит 226 мин, из которых 96 в окончательно снаряженном виде уложены в 24 кассеты и размещены в специальных ящиках, остальные – в заводской укупорке в 13 ящиках. В кузов 2Ф54, миномёт вкатывается при использовании специальных аппарелей.

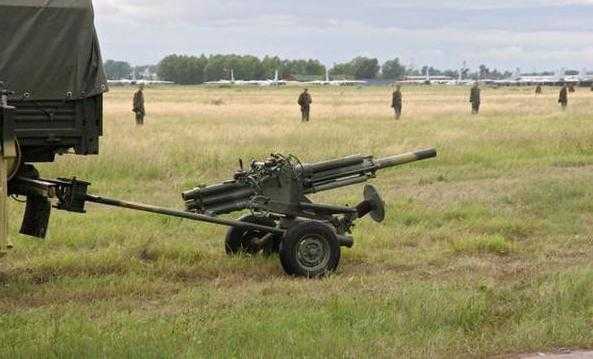

Миномет может также буксироваться за любым транспортным средством. Время перехода из походного в боевое положение и из боевого в походное составляет 1,5 минуты.
Расчет системы 2К21 составляет 4 человека: командир системы, наводчик, заряжающий и подносчик (он же водитель транспортной машины 2Ф54).
Производство минометов 2Б9 было организовано на ленинградском заводе «Большевик». Комплект минометных выстрелов для миномета был разработан в ГНПП «Базальт».
В 1970-х годах были разработаны и внедрены автоматизированные линии снаряжения 82-мм мин в СКБТ завода «Пластмасс».
После нескольких лет производства миномёт был модернизирован и получил новый индекс 2Б9М. Основным отличием 2Б9 от 2Б9М является система охлаждения ствола у 2Б9 оно водяное (кожух с водой), а у 2Б9М воздушное — стенка ствола в средней части утолщена и имеет рёбра.
Ввиду сложности и недостаточной живучести системы охлаждения с водяным теплообменником от нее отказались. При этом скорострельность снизилась почти в 3 раза (с 300 до 100-120 выстр./мин.).
Новый миномет был запущен в серийное производство и принят на вооружение армии в 1983 году.

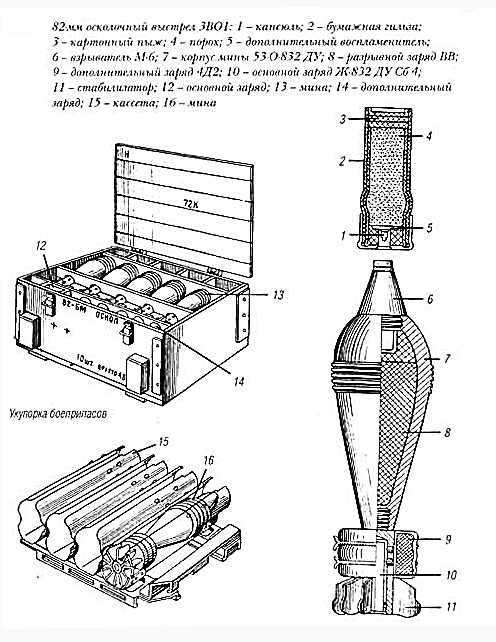

Стрельба из 2Б9М, велась осколочными выстрелами 3В01 состоящими из шестипёрой мины, (изготовленной из сталистого чугуна) О-832ДУ, основного Ж832ДУ и дополнительного 4Д2, пороховых зарядов. Максимальная дальность стрельбы 4250 метров, минимальная 800 метров, вес мины О-832ДУ 3,1 кг. При взрыве мины образуется не менее 400 осколков, радиус сплошного поражения (90% стоящих объектов) не менее 6 метров, в радиусе эффективного поражения, 18 метров поражается не менее 40% стоящих объектов. Так же, для стрельбы по лёгким бронированным целям для миномёта был разработан кумулятивный снаряд. Заряжание миномёта кассетного типа, по четыре спаренных мины в кассете. Наведение миномёта на цель осуществляется при помощи оптического прицела ПАМ-1.
Широко использовался в ходе боевых действий в Афганистане. Миномётами 2Б9 укомплектовывались 1-2 миномётных взвода (3 орудия на взвод) в составе миномётной батареи мотострелковых батальонов. Для перевозки миномёта использовался многоцелевой тягач МТ-ЛБ.

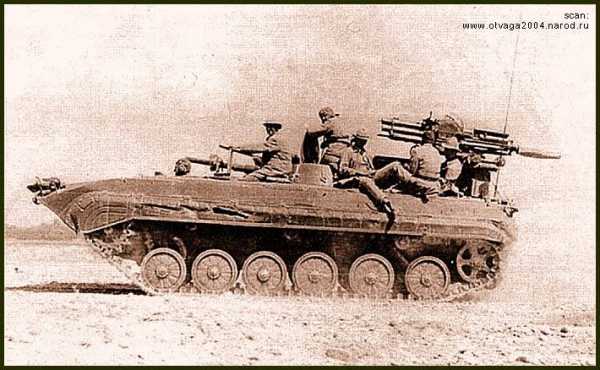

При ведении боевых действии в Афганистане в начале 1980-х годов, при ведении боев в горных условиях, требовалась большая мобильность применяемой техники артиллерийской техники. Потребовалось легкое средство поражения противника навесным огнем с большой скорострельностью. В связи с этим военные умельцы 82-мм автоматический миномет 2Б9 установили на бронированном тягаче МТ-ЛБ сверху корпуса в кормовой части. Стрельба из миномета велась с корпуса машины с коротких остановок. По существу военнослужащие 40-й Армии по собственной инициативе сконструировали новый тип самоходного орудия, отличавшегося мобильностью и скорострельностью.
В дальнейшем такая система неоднократно использовалась в других горячих точках СНГ.
В настоящее время миномет «Василёк» является единственным в мире автоматическим миномётом, но состоит он на вооружении не только у нас – в 1990-е годы лицензия на его производство была продана в Китай, и ныне число китайских копий превышает число отечественных. Их производство организовано группой Norinco.

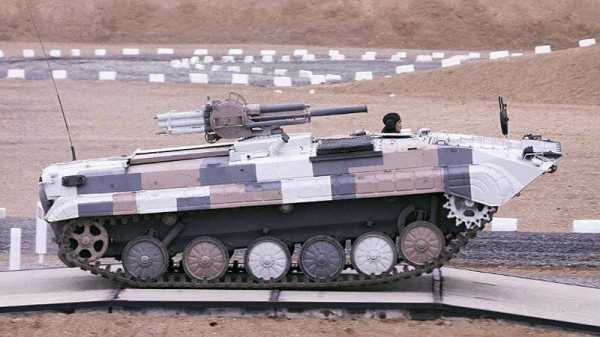

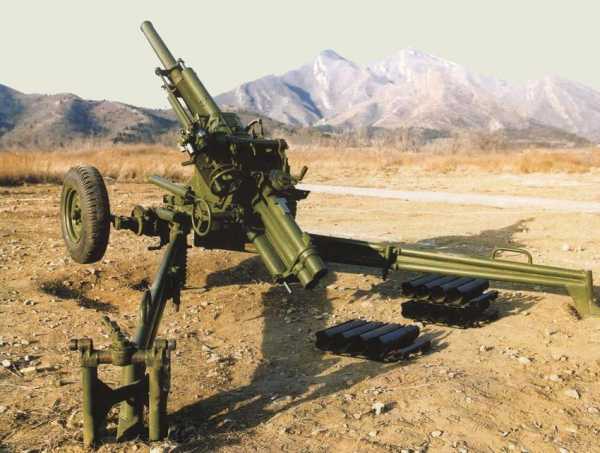

Китайский клон советского 82-мм автоматического миномета 2Б9 «Василек» получил обозначение W99 (тип 99). Наличие на вооружении автоматических минометов является особенностью горных бригад, действующих в Тибете. К примеру, минометы W99 на территории Тибетского автономного района состоят на вооружении двух горных мотопехотных бригад (52-й или 53-й).
В настоящее время в Вооруженных силах Российской Федерации комплекс 2К21 размещается на транспортной машине типа 2Ф54 на шасси двухосного автомобиля повышенной проходимости Урал 43206. В таком виде комплекс демонстрировался на международном форуме «Технологии в машиностроении-2014″ в Жуковском в августе 2014 года.
ВАРИАНТЫ И МОДИФИКАЦИИ
• 2Б9 — вариант с водяным охлаждением ствола (кожух с водой)
• 2Б9М — вариант с воздушным охлаждением ствола — стенка ствола в средней части утолщена и имеет рёбра.
• 2К21 – миномёт 2Б9 с транспортной машиной 2Ф54 (шасси ГАЗ-66-5 или Урал)
ХАРАКТЕРИСТИКИ
КОМПЛЕКС 2К21
Транспортная машина ГАЗ-66
Вес транспортной машины, кг 3930
Вес системы в походном положении (с боекомплектом и расчетом), кг 6060
Клиренс, мм 315
Тип двигателя карбюраторный ЗМЗ-66
Максимальная мощность, л.с. 115
Удельная мощность, л.с/т 11,7
Скорость возки на транспортной машине, км/час:
— по шоссе до 60
— по бездорожью до 20
Запас хода, км 875
Боевой расчет, чел 4
Время перевода из боевого положения в походное и обратно, мин 1,5
Возимый боекомплект, мин 226
АРТИЛЛЕРИЙСКОЕ ВООРУЖЕНИЕ:
Тип орудия один 82-мм автоматический миномет 2Б9 (2Б9М)
Разработчик КБТ ХМ
Гл. конструктор В.Г. Градин
Изготовитель з-д «Большевик»
Дальность стрельбы, м:
— максимальная 4270
— минимальная 800
Темп стрельбы, выстр./мин 170
Практическая скорострельность, выстр./мин 100—120
Углы наведения, град.:
— вертикального от -1,16 до +85
— горизонтального +30
Боекомплект, выстрелов 4 х 24
Вес мины, кг: 3,1
Тип мины: осколочная, дымовая, осветительная,
Начальная скорость мины: 272 м/с
Прицел ПАМ-1
Вес миномета в боевом положении, кг:
— 2Б9 622
— 2Б9М 632
А.В.Карпенко, ОВТ «ОРУЖИЕ ОТЕЧЕСТВА», 31.01.2015
Источники: А. В. Карпенко – Отечественные самоходные артиллерийские и зенитные установки. Часть 1., Карпенко А.В., Ганин С.М., «Отечественные бомбометы и минометы». СПб: «Невский Бастион» – «Гангут», 1997 г., gunm.ru, bmpd.livejournal.com, topwar.ru, www.opoccuu.com, forum.guns.ru, www.dogswar.ru, dokwar.ru и др.

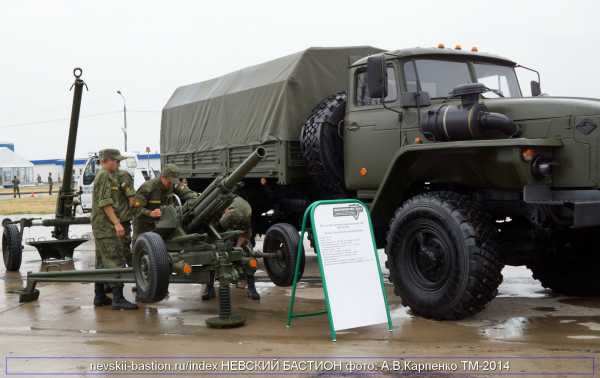

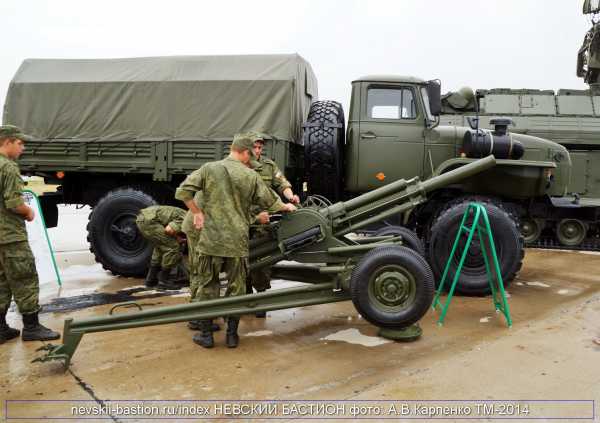

82-ММ АВТОМАТИЧЕСКИЙ МИНОМЕТ 2Б9М «ВАСИЛЕК» НА ТМ-2014

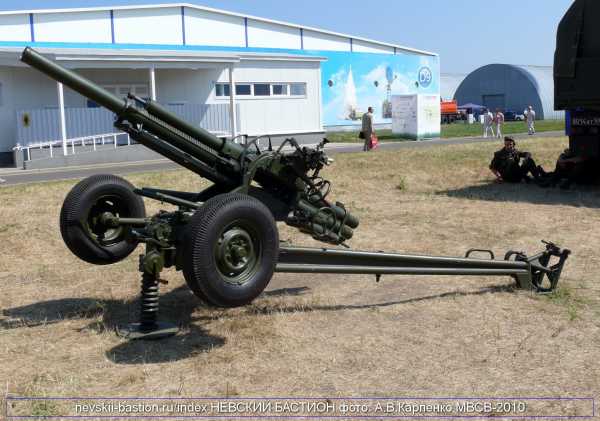

82-ММ АВТОМАТИЧЕСКИЙ МИНОМЕТ 2Б9М «ВАСИЛЕК» НА МВСВ-2010
bastion-opk.ru
характеристики и особенности :: SYL.ru
Ещё в самом начале двадцатого столетия одной из самых эффективных частей вооружения пехоты стало необычное артиллерийское оружие, значение которого не уменьшается и в наши дни. Например, созданный в далёких семидесятых годах «Василек» — миномет уникальный, состоящий на вооружении ВС РФ до сих пор. Сто двадцать мин в минуту выпускает это орудие восьмидесятидвухмиллиметрового калибра.
Начало
«Василек» — миномет, умеющий вести обстрел по настильной траектории, что не является типичным для такого вида орудий. Внешне его ничто и не отличает от обычной артиллерии, но стоит посмотреть на боеприпас, как сразу же становится понятным, насколько он непрост. «Василек» — миномет боевой, и история его покрыта славой. Выпускался он в СССР и не только: сначала приобрела лицензию на его выпуск Венгрия, затем его просто скопировали в Китае (W99). В 2014 году этот миномёт как самоходное орудие на базе БМП-1 взял на вооружение Казахстан.
«Василек» — миномет, имеющий несколько модификаций, поскольку постоянно предпринимались попытки сделать его орудием самоходным, установить на самые разные виды транспортных средств и боевой техники. Сегодня это орудие воюет на Украине — с обеих сторон, также имеется оно на вооружении КНР и Вьетнама. И, несмотря на обилие новейшего артиллерийского вооружения, на всевозможные «изыски» современных технологий в армиях мира, пока ещё наша страна не собирается списывать со счетов миномет «Василек».
История
Разработано такое орудие было ещё в 1946 году, как только окончилась война. Автоматический миномет 2Б9 «Василек» умел использовать энергию откатывающегося ствола для работы автоматики, что уже довольно широко применялось в артиллерии, но только не для миномётов. Эту разработку назвали КАМ и быстро приняли на вооружение.
По планам КАМ планировалось устанавливать в долговременных сооружениях фортификационного назначения, например — в казематах. Но несколько лет понадобилось, чтобы создать полевой вариант восьмидесятидвухмиллиметрового миномёта с автоматикой, и он был создан, но по невыясненным причинам не был принят на вооружение. И только в 1970 году в Советской армии появился миномет 2Б9 «Василек».
Модификации
Изначально это орудие было спроектировано с водяным охлаждением ствола, но спустя несколько лет конструкторы решили это изменить и придумали воздушное охлаждение. Поэтому кожух с водой, куда был помещён ствол, сняли, но сами стенки ствола утолстили и сделали ребристыми, как радиатор. Такой модификации присвоили наименование 2Б9М, её отличает ребристый ствол.
Эта модернизация оправдала себя полностью, потому что 82-мм миномет 2Б9 «Василек» стал не только проще, но и значительно легче, к тому же лучше подходит для полевых действий, где воду иногда достать непросто. В серийное производство эту модификацию запустили в 1982 году.
Преимущества
Все миномёты классического образца огорчают таким свойством, как смещение после выстрела. Грунт под опорной плитой деформируется, и весь расчёт занят тем, что его перенацеливает. «Василек» — 82-мм автоматический миномет — почти полностью изжил этот недостаток. Во-первых, энергия, которая возникает от отдачи после выстрела, идёт на перезаряжание, а во-вторых, — её гасят гидроамортизаторы, которые окружают ствол. Благодаря этому высокая точность стрельбы не понижается, даже если огонь ведётся в автоматическом режиме.
Для одиночной стрельбы миномёт можно зарядить с дула, а можно и со стороны казённой части — обоймами по четыре мины для автоматического огня. Стрельба миномета «Василек» ведётся и по настильной траектории, при этом минимальный угол возвышения от одного градуса до восьмидесяти пяти.
Описание
Этот миномёт имеет предназначение такое же, как и его собратья: поражать пехоту неприятеля и в условиях открытого пространства и находящуюся в полевых укрытиях. Работа автоматики основывается на отдаче, как уже было сказано, свободного после выстрела затвора. Состоит миномёт из ствола, затворной коробки и затвора, противооткатного механизма и двух станков — нижнего и верхнего. Нижний соединяется с шасси. Весит «Василёк» немногим более шестисот килограммов, поэтому достаточно мобилен, даже силами собственного расчёта может передвигаться на небольшие расстояния.
Ствол и ствольная коробка соединены резьбой. В противооткатном устройстве три пружинные штока: два из них ниже, а один выше затворной коробки. Ствольная коробка с рычагом переключения режима огня и маховиком перезаряжания внизу и с рычагом спускового механизма на верхней поверхности. Приёмник обойм справа. А слева находятся рукоятки подъёмного и поворотного механизмов. Скорострельность «Василька» просто удивительная — он может посылать по четыре мины более ста семидесяти раз в минуту. Но здесь играет роль скорость заряжания, поэтому в итоге тепм редко превышает сто двадцать выстрелов в минуту.
Технические характеристики
Ходовая часть миномёта снабжена подрессориванием, а с переходом в боевое положение «Василёк» опирается на сошки станин и на домкрат, при этом колёса вывешиваются. Прицел на миномёте — ПАМ-1. В состав выстрела входит восьмидесятидвухмиллиметровая мина и метательный заряд пороха. Масса каждой мины 3100 граммов, максимально «Василёк» достаёт противника на расстоянии более четырёх километров, а минимальная дальность выстрела восемьсот метров. Разрываясь, мина даёт порядка шести сотен осколков, обеспечивающих поражение радиусом восемнадцати метров.
Расчёт миномёта — четыре человека: командир, заряжающий, наводчик и подносчик боеприпаса (водитель тоже он). Транспортирует миномёт и боеприпасы ГАЗ-66, великолепно проявившая себя машина и в народном хозяйстве, и в армейских буднях. Это автомобиль повышенной проходимости, незаменим в бездорожье, ему нипочём снег, грязь, болото, и, в принципе, сама дорога тоже не нужна. В течение всех восьмидесятых годов «Василёк» пытались оснастить самоходностью с помощью тягача МТЛБ, установив миномёт на корму этого гусеничного «монстра».
Боевое применение
Боевое крещение «Василька» прошел в Афганистане, где он довольно широко применялся нашими войсками во всём ходе этого военного конфликта. Мотострелковый полк обычно имел миномётную батарею, а в её составе пара взводов была вооружена «Васильками», на каждый взвод по три штуки. Именно тогда «Василёк» впервые встал на корпус МТЛБ, несмотря на то, что тягач по своей конструкции не был создан для миномётоношения, и не существовало никаких инструкций по использованию миномёта в таком качестве. Однако «самодеятельность» эта оказалась на вполне профессиональном уровне: в войсках появилось действенное самоходное орудие отличной скорострельности, манёвренности и эффективности.
«Василёк» очень активно применяли во время обеих чеченских компаний и, к сожалению, с обеих сторон: и со стороны федеральных войск, и со стороны сепаратистов. Появляется информация, что этот миномёт отметился и в грузино-абхазском столкновении 2008 года.
Почти пушка
Миномёт — вооружение пехоты, в том числе и восьмидесятидвухмиллиметровый. Но вот «Василёк» всё-таки ближе к вооружению артиллерийскому. Боевая скорострельность высокого значения, возможность вести настильный огонь и бороться с бронированными целями, выполняя огневую поддержку, — всё это говорит об артиллерийской принадлежности «Василька». Обычно миномёт 2Б9 установлен на лёгкий колёсный лафет, как лёгкая полевая пушка. Лафет оснащён поддоном и станинами. В его середине — вращающийся ствол.
Также роднит этот миномёт с пушкой способ вести огонь. Во-первых, он может быть навесным — как миномёт, по крутой траектории, а во-вторых — автоматическим по настильной траектории (так лёгкая противотанковая пушка стреляет). Также имеется и прицел прямой наводки. Заряжается с дула тремя различными типами метательных снарядов, а с казённой части только унифицированным зарядом. Итак, конструкция «Василька» по большей части похожа на артиллерийское орудие, во всяком случае — многое выполнено по тем же схемам.
Стрельба

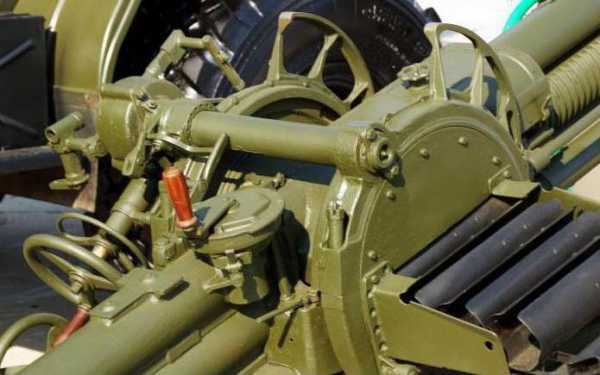

«Василёк» имеет полностью автоматизированное заряжание: открытие затвора, подачу на линию, досыл в камору, запирание затвора и собственно выстрел. Механизм автоматического заряжания работает от возвратных пружин, которые приходят в действие после наступления отдачи после выстрела. По скорострельности «Василёк» намного опережает западные аналоги.
Переход миномёта из походного в боевое положение и возврат к нему занимает у расчёта менее полутора минут. Взрыв мины имеет радиус более шести метров сплошного поражения — до девяноста процентов стоящих объектов, радиус эффективного поражения восемнадцать метров — до сорока процентов стоящих объектов. Бронированные цели поражаются минами с кумулятивным снарядом.
www.syl.ru
Василек (миномет 82 мм) : характеристики, фото
Минометы в XX веке стали непременным видом пехотных вооружений. По штатной принадлежности они, в зависимости от калибра, предназначены для оснащения подразделений ротного, батальонного, полкового и дивизионного уровня. Уникальным средством огневого поражения стал «Василек» — миномет, способный стрелять очередями и в случае надобности выполнять задачи, ранее свойственные только артиллерийским орудиям.
Что такое миномет
В классическом понимании миномет — это вид вооружений, использующий реактивную струю, образующуюся при воспламенении выталкивающего заряда. Ствол этого орудия задает направление и начальную скорость снаряду, называемому миной, и представляющему собой оперенный боеприпас. Взрыватель, как правило, контактный, находится в его передней части. В конструкцию миномета входит обычно съемная опорная плита, сошки, устройства наведения и прицеливания. Опять же в классическом понимании заряжание производится непосредственно перед выстрелом. Мина подается с дульной части ствола, капсюль, расположенный на задней части снаряда, воспламеняет детонатор, приводя к активации выталкивающего заряда.
Впрочем, минометами в СССР называли и гвардейские катюши. Система «Тюльпан 2С4» также, несмотря на свою явно гаубичную природу, относится к этому классу вооружений, хотя ее часто называют самоходной артиллерийской установкой.
В СССР в 1970 году был принят на вооружение миномет «Василек». Фото этого средства огневого поражения живой силы противника вызывает скорее ассоциации с пушкой. Однако вид и строение снаряда однозначно указывает на то, что он представляет собой мину. Боеприпас не имеет гильзы, он оперен. Так что же это за симбиоз орудия и миномета? И для чего он предназначен? В чем его достоинства?
Минометы и пушки
Причин, по которым минометы получили широкое распространение, несколько, и все они важны. Этот вид вооружений характеризуется относительной легкостью, простотой, проявляемой и в технологичности изготовления, и при обслуживании, высокой поражающей мощностью и способностью накрывать цель сверху, прямо с неба, то есть с направления наименьшей защищенности. Для ведения огня по навесной траектории используется гаубица или миномет. Артиллерийское орудие при этом весит больше, устроено сложнее и обходится оборонному бюджету в большую сумму. Пушки, разумеется, имеют свои плюсы, заключающиеся в повышенной дальнобойности, калибре и точности, но при определенных условиях, возникающих в бою довольно часто, достоинства эти нивелируются. Грань между двумя распространенными средствами поражения крупного калибра почти полностью стирает миномет «Василек», фото которого прозрачно намекает на его «родство» с пушками. В зависимости от положения ствола, он становится похож на мортиру, гаубицу и обычную пушку, стреляющую настильно. Если к этому интересному свойству добавить высокую скорострельность, то уникальность оружия становится очевидной.
История создания «Василька»
Идея создания скорострельных минометов возникла в послевоенном Советском Союзе. В 1946 году конструктор В. К. Филиппов предложил использовать энергию отката для перезарядки орудия, заряжаемого с казенной части. Само по себе это техническое решение не ново, за исключением того важного момента, что применено оно было по отношению к миномету, а не к скорострельной пушке. Работа Филиппова увенчалась успехом, в 1955 году изделие КАМ было принято на вооружение Советской Армии. Предназначалось оно для использования в стационарных условиях (казематах и долговременных фортификациях) и представляло собой скорострельный автоматический миномет. Через четыре года была готова и испытана полевая версия КАМа, получившая наименование Ф-82. По неясным сегодня причинам этот образец в производство запущен не был. В 1967 году после некоторой доработки он был все же принят госкомиссией. По сложившейся у артиллеристов традиции он получил нежно-цветочное название «Василек». 82-мм автоматический миномет мог вести огонь со скорострельностью 100 выстр./мин. при темпе стрельбы 170 выстрелов. Разница в этих двух цифрах обусловлена временем, необходимым для перезарядки кассет.
Модификация «М»
Несколько лет эксплуатации в войсках позволили инженерам сделать вывод о том, что водяное охлаждение ствола можно упразднить. Массивный кожух, предохраняющий от перегрева при высоком темпе стрельбы, сняли, толщину стенки увеличили в центральной части, снабдив поверхность ребрами, улучшающими условия теплоотдачи и выполняющими роль воздушного радиатора охлаждения. Во всем остальном это был тот же «Василек». Миномет стал называться 2Б9М (модифицированный), внешне его легко отличить от предыдущей версии по ребристому стволу. Как показала дальнейшая практика применения, это техническое решение было оправданным, особенно для пустынных условий, в которых войска испытывают недостачу воды.
Что может «Василек»
Миномет в классическом исполнении страдает серьезным конструктивным пороком. Энергия отдачи вызывает смещение всей системы, обусловленное деформациями грунта и механическими воздействиями на ствол. После каждого выстрела расчет вынужден корректировать параметры и фактически осуществлять прицеливание заново. Устройство миномета «Василек» позволяет полезно использовать энергию отдачи для подачи нового снаряда в ствол. Гидроамортизаторы, расположенные вокруг ствола, служат для поглощения ее избытка. В результате кучность попаданий остается высокой при ведении огня очередью. Обойма содержит четыре мины.
Универсальность применения
Одним из достоинств «Василька» является его универсальность. Из него можно стрелять по-разному.
2Б9 может использоваться как обычный миномет, в этом случае его заряжание производится с дула. Но главным отличием орудия является его способность стрелять как обычная пушка с минимальным и даже отрицательным (до 1°) углом возвышения. Для ведения огня в «минометном» режиме могут использоваться три вида зарядов, при артиллерийском методе боеприпас унифицированный. Режимов предусмотрено два: автоматический и одиночный.
Боеприпасы
Осколочный выстрел 3В01 служит штатным боеприпасом, на который рассчитан миномет 120-мм «Василек». Действие его осколочное, но помимо него предусмотрены и другие виды зарядов, в том числе и кумулятивные, предназначенные для поражения бронетехники.
В состав заряда входит, кроме шестиперой мины О-832ДУ, основной пороховой заряд Ж-832ДУ. При начальной скорости 272 м/с он обеспечивает дальность поражения от 800 до 4270 м. Масса метательного боеприпаса составляет 3100 грамм, осколков при разрыве образуется до шестисот, каждый весит более грамма. Радиус сплошного поражения – 18 метров.
Помимо основного порохового заряда, предназначенного для придания начальной скорости мине и закрепленного в ее хвостовой части, применяются и дополнительные. Решение об их использовании принимает командир расчета, определив цель, по которой будет вести огонь миномет «Василек». Дальность стрельбы зависит от выбора дополнительных метательных зарядов. Они представляют собой длинные матерчатые чехольчики, содержащие взрывчатое вещество, охватывающие кольцеобразно хвостовую часть снаряда перед стабилизатором и крепящиеся с помощью обычной пуговичной застежки. Мощность их определяется номером — от 1 до 3.
Средства мобильности
82-мм миномет «Василек» весит 622 кг, поэтому для его транспортировки применяется особая машина. В качестве таковой обычно используется адаптированный ГАЗ-66, получивший обозначение 2Ф54. Орудие на марше находится в кузове, в особых случаях (при срочной смене позиции или других внезапно возникших ситуациях) допускается буксирование. Расчет состоит из четырех человек (командира, наводчика, заряжающего и подносчика-водителя).

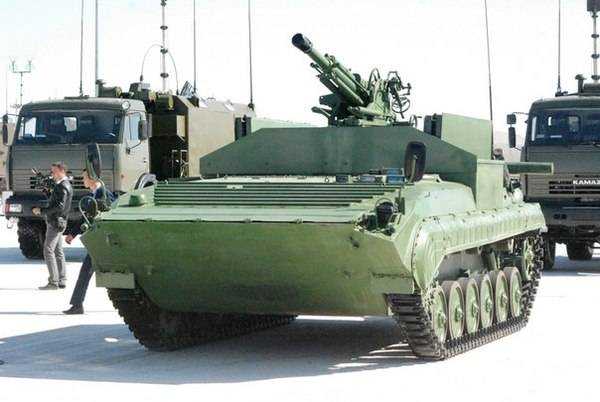

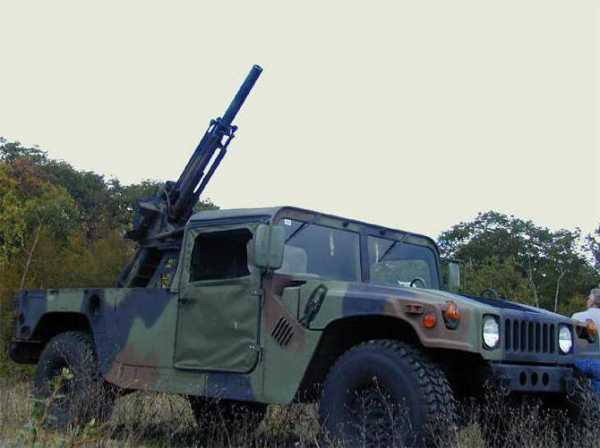

Удачность конструкции неоднократно побуждала инженеров в разных странах предпринимать попытки создать автоматический самоходный миномет. «Василек» устанавливали на гусеничное шасси МТ-ЛБ в СССР и Венгрии, а некоторые умельцы в странах Ближнего Востока и сегодня монтируют его на мощные американские армейские джипы «Хаммер».
Как стрелять из «Василька»

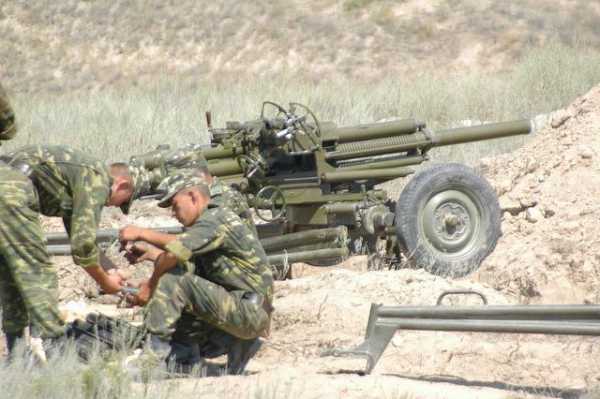

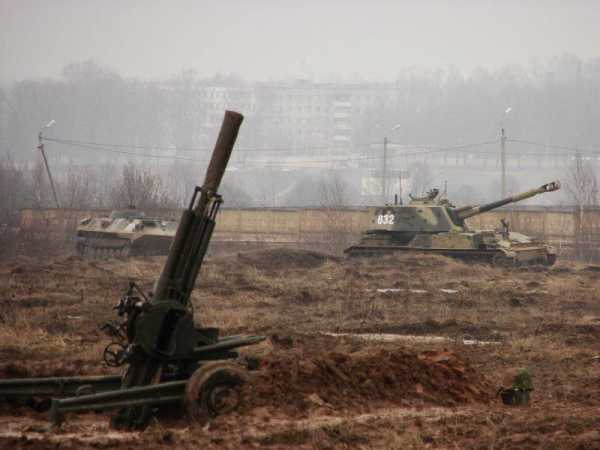

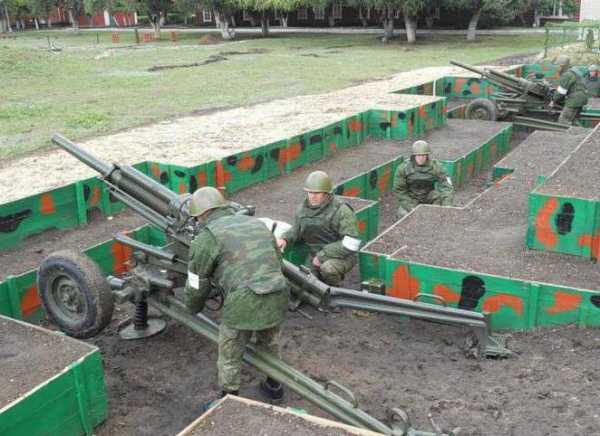

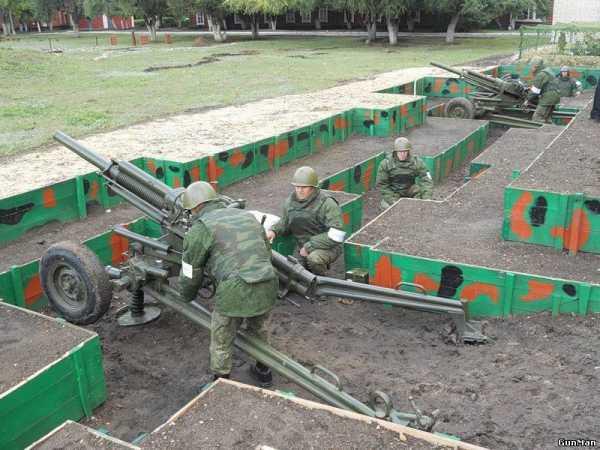

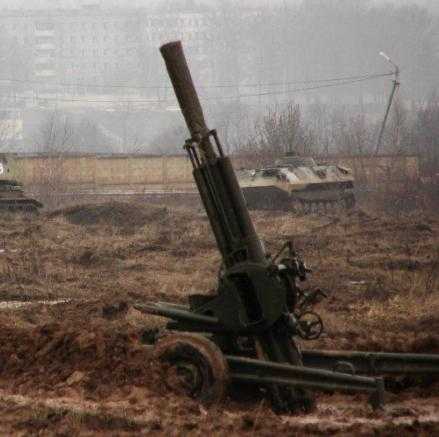

Штатный лафет максимально облегчен, он похож на обычный пушечный, в конструкцию включены поддон и станина. Перевод в боевое состояние приводит к тому, что колеса приподнимаются над грунтом, а опорой служат домкрат и станина с разведенными сошниками. Автоматический миномет «Василек» может быть приподнят или опущен, в зависимости от условий ведения огня. Максимальная высота возвышения ствола в нижнем положении составляет 78°, в верхнем 85°. При навесной стрельбе с крутизной, превышающей 40°, во избежание повреждения механизмов от ударов о землю, под затыльником требуется вырыть углубление. Малые углы возвышения служат для наведения ствола на бронированные цели. В таком положении 82-мм миномет «Василек» используется как легкое противотанковое орудие с небольшой дальностью, но при этом очень мощное.
Для стрельбы прямой наводкой предусмотрен панорамный прицел, на котором в этом случае меняется штатная оптика (ПАМ-1). В составе оборудования наведения есть также осветительный прибор «Луч-ПМ2М», предназначенный для ведения огня ночью.
Боевое применение
Первым серьезным боевым испытанием для 2Б9 стала Афганская война. Особенности операций, проводимых в горных массивах, раскрыли потенциал рассматриваемого нами оружия в полной мере. Его универсальность и способность поражать скрытые цели, в сочетании с мобильностью, снискали уважение, которым пользовался в войсках «Василек». Миномет часто устанавливали на легкобронированные транспортеры МТ-ЛБ, что позволяло быстро покидать позиции после пары очередей, не дожидаясь ответного огня. Тогда же выяснились и некоторые недоработки конструкции. В частности, минная кассета не всегда становилась на штатное место, и для ее досылки требовался увесистый удар молотком, который всегда был под рукой у заряжающего.
В общем и целом автоматический миномет показал себя хорошо. Применялся он и во многих вооруженных конфликтах, возникавших на территории бывшего СССР, в частности в обеих Чеченских войнах.
Характеристики
В настоящее время не представляет тайны информация о том, как устроен миномет «Василек». Характеристики его также утратили гриф секретности в силу широкого распространения этого орудия во всем мире.
Механизмы наведения упрощены максимально и построены на винтовых узлах. Ручным вращением воротов осуществляется горизонтальное наведение в пределах 60° и вертикальное от -1° до 85° (при полностью поднятом домкрате). Максимальный радиус боевого поражения составляет 4,7 км. Ствол гладкий, вращение мины обеспечивают шесть перьев хвостовой части, которые имеют уклон относительно продольной оси. Кассета рассчитана на четыре заряда. Штатный боекомплект содержит 226 мин. Полная масса снаряженной машины превышает шесть тонн. Движется она по шоссе со скоростью 60 км/ч, по пересеченной местности – 20 км/ч. В боевое положение система приводится по нормативу за полторы минуты.
Иностранные «Васильки»
Конструкция орудия проста, оригинальна и технологична. В мире ему нет аналогов, хотя производятся эти образцы теперь в Китайской Народной Республике. После распада Советского Союза КНР приобрела лицензию на изготовление «орудия типа 99» — так в Поднебесной назвали «Василек». Миномет выпущен гигантским тиражом, и теперь его можно увидеть и услышать в самых разных регионах планеты, охваченных пламенем войн.
Данных о том, состоят ли «Васильки» на вооружении Российской Армии, в настоящий момент нет. Скорее всего, они уже заменены более совершенными образцами.
autogear.ru
82-мм автоматический миномет 2Б9 «Василек»
Единственный в мире серийно выпускаемый автоматический миномет.
Попытки создания автоматических минометов Советский Союз предпринимал в послевоенный период несколько раз. К концу 1950-х был даже доведен до финальной стадии испытаний миномет Ф-82, однако его так и не приняли на вооружение.
К теме автоматического миномета вернулись только во второй половине 1960-х годов. К 1970 году такой миномет был разработан коллективом КБ транспортно-химического машиностроения (КБТХМ), главный конструктор Виктор Филиппов.
Миномет 2Б9 «Василек», Технический музей ОАО «АвтоВАЗ», Тольятти. Фото: ShinePhantomОсобенностью миномета являлась возможность ведения огня в высоком темпе, что уже относило его не столько к минометам, сколько к серьезному артиллерийскому вооружению. Работа автоматики основана на принципе отдачи свободного затвора. Режимы стрельбы: одиночный и автоматический.
Боеприпасом для миномета являлись осколочные выстрелы 3В01, основой которых была типовая 82-мм мина О-832ДУ для штатных армейских минометов этого же калибра. При взрыве мины образовывалось 400−600 осколков весом не менее 1 г. При этом радиус сплошного (90% стоящих объектов) поражения составлял не менее 6 метров, а радиус эффективного поражения (не менее 40% стоящих объектов) — 18 метров.
Применялись дымовые и осветительные мины. Для стрельбы по легкобронированным целям также разрабатывались кумулятивные снаряды. Схема заряжания кассетная (магазином по 4 мины, вес неснаряженной кассеты 4,35 кг).

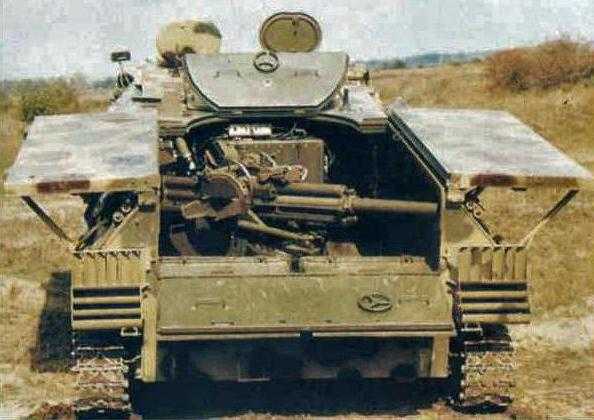

Миномет 2Б9 «Василек» на МТ-ЛБ. Фото: Юрий НалапшийРасчет миномета — четыре человека: командир, наводчик, заряжающий и подносчик. Последний одновременно является водителем транспортной машины 2Ф54 (на базе ГАЗ-66). Также для перевозки миномета во время войны в Афганистане широко использовался универсальный гусеничный тягач МТ-ЛБ.
Следующей версией «Василька» была модификация 2Б9 М, основным важным отличием которой была смена типа охлаждения ствола с водяного на воздушное. Характерным отличием 2Б9 М является утолщенный ствол, оребренный в средней части.
На базе «Василька» был создан китайский миномет W99 (по сути, его копия).
ТТХ миномета:
- Боевая масса: 632 кг
- Время перевода в боевое положение: 1,5 мин
- Техническая скорострельность: до 170 выстрелов в минуту
- Практическая скорострельность: 100−120 выстрелов в минуту
- Темп длительной стрельбы: 300 выстрелов за 30 минут (при жидкостном охлаждении).
- Вес мины: 3,1 кг
- Начальная скорость мины: 272 м/с
- Дальность стрельбы: от 800 до 4270 м.
defendingrussia.ru
