Опытный автомат АК-46

Опытный автомат АК-46 сконструирован в 1946 году. Оружие создавалось как оптимальный вариант для использования военного патрона образца 1943 года. Основной деталью в новой конструкции выступила обновленная система, рассчитанная на заряд с промежуточной мощностью. Данное решение готовилось многими странами, однако впервые было реализовано в Германии. Подобный патрон создавал в стволе существенно меньшее давление, чем винтовочный аналог. Рассмотрим особенности опытного оружия.

Особенности

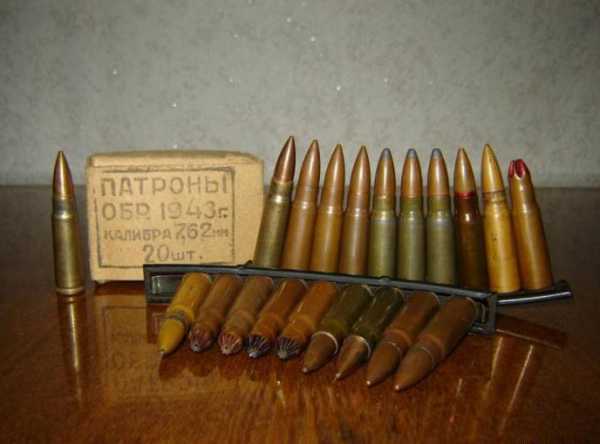

Отечественную разработку патрона для автомата АК-46 нельзя назвать прямой копией аналогичных снарядов, как считали некоторые. Боеприпас промежуточного типа разрабатывался с учетом отечественных требований и особенностей. Как стало вскоре ясно, новый патрон не мог на сто процентов решить проблему универсальности по точности попадания в цель и эффективности дальности ведения огня.

Полученный элемент не удовлетворял необходимым требованиям, соответствуя дальности точности попадания не более 300 метров с возможностью пробивания стальной каски из 50 метров (аналогичными параметрами обладал патрон у пистолета «ТТ»). Нужно было придумать оружие, которое могло бы поражать цели на дистанции до 800 метров одиночными залпами и 400-500 метров очередями. В результате на вооружение был принят патрон калибром 7,62 мм, разработанный несколькими конструкторами в 1943 году.

Разработка

Основным конструктором отечественного образца автомата АК-46 стал А. И. Судаев. Он за год успел разработать четыре стартовых комплекта. К работе над опытным вариантом вскоре подключились другие разработчики. В результате был создан автомат с промежуточным патроном, который обеспечивал эффективность стрельбы на дальность 0,5 км, само оружие оснащалось магазином на три десятка боеприпасов. В конкурсе приняли участие такие известные конструкторы, как Дегтярев, Коровин, Булкин и Барышев.

Изначально лидерство досталось разработчику автомата АК-46 Судаеву, уже в 1945 году его «детище» проходило полевые испытания. Через год был представлен еще ряд аналогов. В итоге на официальное вооружение Советской армии был взят именно автомат Калашникова.

Автомат АК-46: обзор характеристик

Ниже приведены основные параметры рассматриваемого оружия:

  • Калибр – 7,62 мм.
  • Длина общая и ствола – 695/377 мм.
  • Масса – 4,1 кг.
  • Вместимость магазина – 30 зарядов.
  • Дистанция эффективного прицеливания – 600 м.
  • Тип патронов – 7,62x41 мм.

Компоновка

Автомат АК-46 оснащается классической автоматической комплектацией, характерной для данных типов оружия. Газовый двигатель размещен сбоку, функционирует по принципу отвода отработанных газов посредством поперечных отверстий в стволовой стенке с последующим закрыванием затворной части.

Ствол калибра 7,62 мм оснащается четырьмя каналами с нарезами, которые вьются вверх слева направо. Перемещение затвора производится посредством фигурного паза с продольно-скользящей рамой затвора. Сама затворная часть – это цилиндр ступенчатого типа, который оснащен центральным каналом под ударник.

Фронтальная часть автомата АК-46 оснащается утолщенным затворным элементом, в верхней части располагаются ведущие выступы, которые служат для отвода затвора при отпирании и закрытии. Сцепление детали осуществляется при помощи пары боковых упоров. Нижний механизм досылателя гарантирует своевременное извлечение из магазина и последующую подачу очередного патрона.

Нюансы конструкции

Особенности конфигурации автомата АК-46 заключаются в наличии оригинальной конструкции с фрезерованной ствольной коробкой. На осях остова крепится ударно-спусковое устройство, механизм с рукоятью пистолетного типа, деревянный приклад.

При этом ствольная часть и спусковая коробка взаимодействуют между собой при помощи сухарей и стопорной шпильки. Задняя часть ствола имеет штифтовое крепление прицельной колодки со сквозным продольным отверстием. Во фронтальной части колодки поперечно расположен узел замыкателя газовой трубки с сигнальным флажком.

Газовая установка

Боковой газовый двигатель автомата Калашникова АК-46 имеет своеобразную конструкцию. Он обеспечивает кинематическую связь с газовым поршнем и затворной рамой. В этом процессе также используется пружинный толкатель, переходящий в единую систему с поршнем. Газовый аналог не имеет фиксации с затворником, воздействует исключительно на подвижные ходовые детали.

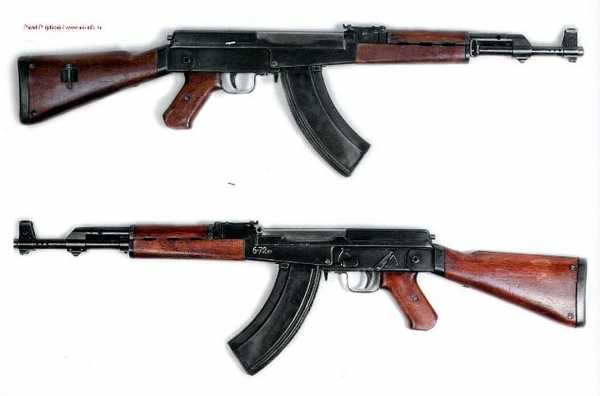

Автомат АК-46, фото которого приведено ниже, оснащается пластинчатой обоймой, не предусматривающей индивидуальное отделение магазина. Газовый отсек не имеет регулировки, однако в нем предусмотрена пара отверстий, предназначенных для отвода пороховых газов, выводящихся в атмосферу после использования оружия.

Ударно-спусковой механизм

Этот узел автомата АК-46, фото которого представлено выше, смонтирован в нижней части спускового отсека. Одним из самых удачных узлов стал механизм куркового типа с вращающимся по оси спусковым крючком. Такая конструкция позволила обеспечить приличную кучность при стрельбе, а также исключить влияние посторонних помех и движений, влияющих на точность прицела и правильность проведения выстрела.

Это связано с тем, что первый автомат Калашникова АК-46 обеспечивался системой, которая изначально перед залпом находилась в крайней передней позиции.

Взведение курка осуществлялось посредством перемещения назад затворной рамы. Спусковой крюк и шептало двигались в такой последовательности, которая гарантировала ведения одиночного огня либо стрельбу очередями. На фронтальной части рычага предусмотрен разобщитель, служащий гильзовым отражателем и автоматическим спуском. Винтовая боевая цилиндрическая пружина агрегирует с возвратным устройством, состоящим из затворной рамы в ствольном коробе. Основное предназначение механизма – накопление откатной энергии и возврат затвора в исходную позицию.

Устройство

Основной ударно-спусковой механизм опытного автомата АК-46 состоял из направляющего стержневого элемента и парной возвратной пружины. Задний упор стержня помещался в гнездо ствольного короба. При этом он служил фиксатором съемной штампованной крышки коробки ствола, которая защищала исключительно возвратное приспособление.

Характеристики автомата АК-46 обуславливают возможность его снаряжения боеприпасами из магазина без отделения его от ствола. Такое техническое задание изначально было поставлено перед конструкторами. В качестве фиксатора передних подвижных элементов использовалась задержка затвора. Предохранитель рассматриваемого оружия изготавливался отдельно от регулятора переключения типа ведения огня. Флажки этих элементов располагались с левой части корпуса ударно-спускового приспособления. Рукоять перезарядки расположилась слева, как и у аналогов немецких штурмовых винтовок.

Интересные факты

Автоматическое оружие Калашникова АК-46 имело прицельное приспособление, включающее в себя открытую мушку секторного обзора, рассчитанную на 0,8 км. Прицельная колодка размещается над патронником, прикрытым специальным приспособлением. В качестве крепления выступают две шпильки на треугольной основе у дульного среза ствола.

Преимуществом такой конструкции является простота и хорошие условия эксплуатации при наведении ствола на мишень. Это способствует оперативному обнаружению цели, обеспечивает хорошую коррекцию ведения огня, что очень важно при стрельбе по движущимся целям.

Остальным аналогичным модификациям также был присущ прицел подобного типа. Среди недостатков этого приспособления: необходимость совмещения трех точек во время ведения огня, включая мушку, гривок и прорезь целика. Дело в том, что они расположены на разном удалении от глаз стрелка, а это требует специальной наводки орудия для эффективного ведения стрельбы. В противном случае при стрельбе наблюдается рассеивание пуль и понижение четкости стрельбы.

Модернизация

Автомат АК-46, характеристики которого приведены выше, для устойчивости при ведении огня оснащается 6 сквозными отверстиями на дульном отсеке ствола. Они дают возможность стабилизировать орудие в активном режиме.

Рабочее питание осуществляется из съемного быстро деактивируемого коробчатого магазина из стали, в котором расположен заряд из 30 патронов. Сам магазин состоит из корпусной части, стопорной пружины, подающего устройства. Корпус в верхней части имеет пару загибов и два выступа, которые служат для фиксации магазина в окошке коробки ствола. После подсоединения оружия к магазину, фиксирующая защелка, закрепленная на фронтальной части спусковой скобы, поворачивается на оси под воздействием расположенного сзади упора. После этого механизм фиксируется в ствольной коробке, под воздействием обратной пружины поворачиваясь вперед до защелкивания за упором. Такая конфигурация механизма дала возможность получить быструю смену отработанных магазинов, в том числе и на ощупь (в ночное время суток). Кроме того, малые габариты защелки вызывают определенные трудности при быстрой фиксации магазина, особенно если на руках стрелка надеты защитные перчатки или специальные рукавицы.

Спецификация

Продолжая обзор автомата АК-46, можно отметить, что он не оснащается классической ложей цельного типа. Стволовая коробка имеет относительно простую конфигурацию, проста в удержании при ведении стрельбы, имеет раздельный деревянный приклад и аналогичное цевье. Задняя часть приклада оборудуется парой шурупов, которые фиксируют металлический затылок.

Удобство ведения огня обеспечивает деревянная рукоять пистолетного типа, а также стволовая накладка, совмещенная в один узел с газовой трубой. Накладка ориентирована на предохранение рук стрелка от ожогов при ведении активной стрельбы, а вырезы на ствольной части и цевье предназначены для эффективного охлаждения автоматного ствола. Плечевые антабки установлены с правой стороны, шомпол монтируется под стволом орудия.

Итог

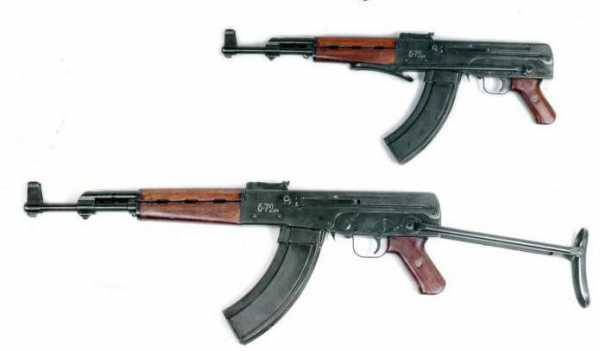

В разработке были предусмотрены три вариации идентичной конфигурации, отличающиеся по калибру патрона. Все модели имели газовый двигатель с автоматическим отводом пороховых газов. Отходы после выстрела выводились через боковое отверстие, специально предусмотренное на боковой части корпуса автомата. К другим особенностям рассматриваемого оружия можно отнести наличие короткого хода отдельного штокового газового поршня, а также запирание стволового канала посредством поворота затвора. Кроме того, все вариации имели одинаковое ударно-спускное устройство.

Рассматриваемый автомат оснащен штампованной спусковой коробкой, в которой соединялись между собой горизонтальные прерывающиеся элементы и чека. Затворная часть рамы перемещалась при помощи ствольных направляющих деталей. Заряжающаяся рукоять располагалась с левой стороны. Механизм возврата срабатывал путем воздействия телескопического штока и возвратной пружины. Крышка штока крепилась посредством прижимания хвостовиком штока.

В серийное производство эти автоматы не попали. Концепция была доработана и модернизирована, и вскоре на вооружение армии СССР был поставлен автомат АК-47.

fb.ru

Опытный автомат Калашникова 1946 г. АК-46 (СССР)

Страница 1 из 2


Опытный автомат Калашникова АК-46 разработан в 1946 году в рамках конкурса по созданию автоматического оружия под промежуточный патрон обр.1943 г. Ключевым элементом не только нового оружейного комплекса, но новой системы стрелкового вооружения стал патрон промежуточной мощности. Этот шаг, впервые практически реализованный в Германии, на самом деле готовился давно и многими. Патрон промежуточной мощности, создающий в канале ствола значительно меньшее давление, чем винтовочный, обещал получение лёгкого «автоматического карабина», более гибкого и универсального, чем винтовка или пистолет-пулемёт. Появление германского 7,92-мм «курц»-патрона и оружия под него (Mkb.42 (H), MP.43, StG.44) подхлестнули работы над подобным комплексом «патрон-оружие» в СССР.

Заметим, что «прямого копирования» (как иногда пишут) здесь не было. Отечественный промежуточный патрон разрабатывался по собственным требованиям. Уже было ясно, что решить задачу «универсального» индивидуального оружия пистолету-пулемёту не под силу. Ни по эффективной дальности огня (до 200-300 м из устойчивых положений), ни по пробивному действию пули (пуля патрона ТТ, например, пробивала стальную каску не далее 50 м), он не удовлетворял потребностям, выявленным войной. А требовалось оружие, позволяющее надёжно поражать очередями цели на дальностях 400-500 м, а одиночным огнём — до 800 м. Ключом к решению и был новый патрон. При этом выдвинули требование — обеспечить дальности прямого выстрела, аналогичные карабину обр. 1938 г. Промежуточный патрон, используемый вместо пистолетного и винтовочного в массовых образцах оружия, кроме того, позволял намного упростить снабжение. В конце концов, был принят «7,62-мм промежуточный патрон обр.1943 г», разработанный Н.М.Елизаровым, П.В.Рязановым, Б.В.Сёминым и А.И.Забегиным.

Новое массовое оружие пехоты - автомат, рождался как бы в центре треугольника «автоматическая винтовка — пистолет-пулемёт — ручной пулемёт», но он не должен был заменить все эти типы оружия. Существенное отличие советских работ по созданию новых комплексов «патрон-оружие» заключалось в том, что задание было выдано сразу на три типа оружия, которые составили бы систему стрелкового вооружения под унифицированный промежуточный патрон на уровне взвода. На замену пистолета-пулемёта создавался автомат, на замену магазинного карабина — самозарядный карабин, на замену ручного пулемёта под винтовочный патрон — лёгкий ручной пулемёт, переносимый вместе с боекомплектом и обслуживаемый в бою одним бойцом. Продолжалась доработка и самого патрона.

В работу над автоматом под промежуточный патрон обр.1943 г. первым включился А.И.Судаев, разработав за год четыре опытных системы. Вскоре подключились другие конструкторы — уже в апреле 1944 г, прошли испытания автоматы А.И.Судаева, В.А.Дегтярёва, Ф.В.Токарева, С.А.Коровина, затем в конкурс включились Г.С.Шпагин, А.А.Булкин, К.А.Барышев. Практически в это время устанавливались черты автомата, которые знакомы нам и поныне — промежуточный патрон (со временем такие патроны у нас стали именовать «автоматными»), эффективная дальность стрельбы до 400-500 м, сменный магазин ёмкостью до 30 патронов, размеры и масса, позволяющие использовать его как массовое индивидуальное оружие в различных условиях боя.

Вперёд поначалу вышел Судаев, летом 1945 г. его автомат уже проходил войсковые испытания, но скоропостижная смерть прервала его работы. В 1946 г. свои проекты автоматов представили также Н.В.Рукавишников, А.А.Дементьев, Г.А.Коробов и М.Т.Калашников. Именно Калашникову суждено было сдать свой автомат на вооружение Советской армии.

Известная ныне «система Калашникова» сложилась, конечно не сразу. Потребовалось немало испытаний и доработок, часто — весьма существенных. Так что опытные автоматы Калашникова 1946 г АК-46, значительно отличались от системы, принятой на вооружение три года спустя. Чертежи своего автомата АК-46 - Калашников представил в начале 1946 г, под псевдонимом «Михтим» — все проекты представлялись комиссии анонимно. Расчёты проекта помог выполнить подполковник Б.Л.Капель. Комиссия присудила проекту М.Т.Калашникова второе место, первое — проекту полковника Н.В.Рукавишникова, третье — капитана К.А.Барышева. Эти проекты, вместе с проектами Коробова, Булкина, Дементьева, комиссия рекомендовала для изготовления опытных образцов и проведения полигонных испытаний.

Изготовление опытных образцов Калашникова и их подготовку к полигонным испытаниям возложили на Отдел главного конструктора и цех опытных работ Ковровского завода №2, куда в соответствии с решением Министерства вооружения и УСВ ГАУ, и направился М.Т.Калашников. В Коврове от Отдела главного конструктора в помощь ему выделили А.А.Зайцева, позднее — В.И.Соловьёва, составивших небольшую конструкторскую группу. Опытные автоматы Рукавишникова, Коробова, Булкина, Деменьтьева и Калашникова (два из трёх изготовленных) поступили на полигонные испытания в мае-июне 1946 г.

Автоматика автомата Калашникова АК-46 - классической компоновки с верхним расположением бокового газового двигателя, работала по принципу отвода пороховых газов через поперечное отверстие в стенке ствола с запиранием поворотом затвора. Ствол калибра 7,62 мм имел канал с четырьмя нарезами, вьющимися слева вверх направо. Поворот затвора осуществлялся фигурным пазом продольно-скользящей затворной рамы. Затвор представлял собой ступенчатый цилиндр с центральным каналом под ударник. В передней утолщённой части затвора располагались выступы верхний (ведущий) - для разворота затвора при запирании и отпирании, для его ведения при откате и накате затворной рамы; а также два боковых боевых упора, с чьей помощью осушествлялось сцепление затвора с выступами ствольной коробки (т.е. запирание канала ствола. Досылатель на нижней поверхности затвора обеспечивал извлечение патрона из магазина и подачу его в патронник.

К характерным особенностям автомата Калашникова АК-46 относятся своеобразная конструкция фрезерованной ствольной коробки, к которой на осях крепились: коробка ударно-спускового механизма с пистолетной рукояткой и деревянный приклад. Причем ствольная и спусковая коробки соединялись между собой по направляющим с сухарными вырезами и фиксировались шпилькой. На задней части ствола штифтом крепилась прицельная колодка, имевшая сквозное продольное отверстие, для прохода передней части затворной рамы. В передней части колодки в поперечном отверстии крепился замыкатель газовой трубки с флажком.

Боковой газовый двигатель автомата Калашникова АК-46 также отличался своеобразием. Кинематическая связь затворной рамы с газовым поршнем осуществлялась через толкатель с пружиной, представляющий собой одну деталь с поршнем. Газовый поршень, не скрепленный с затворной рамой, воздействовал только на часть хода подвижных частей. Раздельные шток с поршнем и затворная рама обеспечили возможность заряжания автомата из пластинчатой обоймы без отделения магазина. Газовая камера - без регулировки, однако в газовой трубке имелось два отверстия, служивших для вывода в атмосферу остаточных пороховых газов после отхода затворной рамы назад на заданное растояние.

Ударно-спусковой механизм был смонтирован в спусковой коробке. Удачным оказался выбор ударного механизма - куркового типа, с вращающимся на оси курком. Он способствовал получению хорошей кучности стрельбы одиночным огнем, позволив таким образом исключить влияние движения и ударов подвижных частей на точность прицеливания и выстрела, т.к. перед выстрелом подвижная система находилась в крайнем переднем положении. Взведение курка исущестлялось при движении назад затворной рамы. Спусковой механизм, который состоял из спускового крючка и шептала одиночного огня, допускал ведение одиночного и автоматического огня. Выступ на передней части рычага разобщителя одновременно служил отражателем гильзы и работал как автоспуск. Боевая пружина винтовая, цилиндрическая. Возвратный механизм, служивший для накопления энергии отката и возвращения затворной рамы в исходное положение при накате, размещался в стволыной коробке. Он состоял из направляющего стержня и двухчастевой возвратной пружины. Задний упор стержня, входивший в паз выступа ствольной коробки, одновременно служил и фиксатором штампованной съемной крышки ствольной коробки, которая закрывала только возвратный механизм.

К одной из особенностей автомата Калашникова АК-46, относилась возможность снаряжения магазина патронами из обоймы, без его отделения от оружия, что было обусловлено техзаданием. Поэтому функции фиксатора подвижных частей в заднем положении выполняла затворная задержка. Предохранитель в автомате Калашникова АК-46 №1 был выполнен отдельно от переводчика вида огня. Их флажки размещались на левой стороне коробки ударно-спускового механизма. Аналогично германским штурмовым винтовкам, слева была расположена и рукоятка перезаряжания затвора, выполненная в одном узле с затворной рамой.


ПерваяПредыдущая 1 2 Следующая > Последняя >>

www.dogswar.ru

Конструктор Калашников: АК-46 и другие

Первые шаги к отечественному автоматическому оружию под промежуточный патрон были очень неуверенными — не только конструкторы не совсем чётко представляли, что именно им надо проектировать, но и военные заказчики не слишком хорошо понимали, что им надо. В подобной ситуации верное решение могло быть выработано только методом проб и ошибок.

Коррективы вносит смерть

Автомат Судаева АС-44 стал хорошим ответом на вопрос «что делать, если война затянется, и вермахт перейдёт на штурмгеверы». Однако уже в начале 1945 года было достаточно ясно, что воевать осталось не долго. Разворачивать широкомасштабное производство стрелкового оружия под патрон образца 1943 года в этих условиях уже не было времени, да и смысла, так как и РПД-44, и АС-44 в тот момент были конструкциями, требующими серьёзной доводки.

Автомат Судаева АС-44

Итоги проведённых полигонных и войсковых испытаний дали повод к новым требованиям Главного артиллерийского управления Красной армии (ГАУ КА). Сказался опыт начала 1944 года, когда в конкурсе на тяжёлый автомат часть предоставленных образцов оказалась явными ручными пулемётами, далеко перешагнувшими по массе объявленные в требованиях военных предельные 5 кг. Новые тактико-технические требования №3131-45 уже более чётко нарисовали облик будущего автомата:

«Автомат должен являться индивидуальным оружием, предназначенным для вооружения автоматчиков в стрелковых подразделениях, в специальных командах всех родов войск, взамен состоящих на вооружении ПП-41 и ПП-43… Автомат предназначается главным образом для поражения живых целей на дальностях стрельбы до 500 м, прицельная дальность стрельбы — 800 м».

Повысить тактическую подвижность бойца с автоматом планировалось путём снижения предельного веса оружия до 4,5 кг и уменьшения его длины, при этом разрешалось забыть про сошки. Проведённые в 1945 году на Щуровском полигоне ГАУ КА (НИПСВМО — Научно-исследовательский полигон стрелкового и миномётного вооружения) испытания показали, что можно пойти на небольшое укорачивание ствола, что пройдёт без ущерба для кучности.

Между тем именно кучность нового образца оружия военных не устраивала. АС-44 был неплох для военного времени, а при стрельбе с сошек на средних дистанциях был сравним с ручным пулемётом ДП. Это вполне укладывалось в концепцию «тяжёлого автомата» как «эрзац-ручника». Однако после победного мая 1945 года у военных возникло желание получить оружие, которое могло бы заменить пехоте и винтовку с её возможностями дальней точной стрельбы, и пистолет-пулемёт, дающий высокую плотность огня на ближних дистанциях. Соответственно, винтовка образца 1891/30 года рассматривалась как образец при стрельбе одиночными, а для режима автоматического огня таким стал ППШ, или ПП-41, как он обозначался в ряде документов.

Забегая вперёд, стоит отметить два любопытных факта. Во-первых, характеристики автоматического огня у пистолета-пулемёта Шпагина, как было установлено уже послевоенными исследованиями, были достаточно близки к оптимальным для индивидуального автоматического оружия. С другой стороны, попытка их достигнуть стала именно тем «каменным цветком», который никак не выходил у Данилы-мастера. Но всё это было позже — тогда же, в 1945 году, военным и конструкторам в очередной раз казалось, что с использованием нового патрона такое оружие разработать можно.

Главным фаворитом предстоящего конкурса считался А.И. Судаев. Его автомат уже стал один раз победителем, прошёл несколько этапов испытаний, была произведена серия для войсковых испытаний. Соответственно, Алексей Иванович мог узнать преимущества и недостатки своего автомата, чтобы совершенствовать его дальше. И действительно, в 1945 году Судаев на основе АС-44 представил для испытания новый автомат, получивший обозначение ОАС — «Облегчённый Автомат Судаева». От ранее испытанных версий АС-44 образец отличался отсутствием сошек и штыка, изменением ряда деревянных деталей и облегчением части металлических.

Однако испытания ОАС показали, что простым облегчением, без более глубокой переработки конструкции, проблема не решается. Из-за уменьшения массы кучность, и так не вполне устраивающая заказчика, ухудшилась ещё больше. Автомат надо было дорабатывать, но времени на это Судаеву отпущено не было: 17 августа 1946 года конструктор умер в Кремлёвской больнице. На этом закончилась история автоматов Судаева, но не заложенных в них идей.

Гонка без фаворитов

Что же касается «автоматного» конкурса, то предугадать его победителя тогда вряд ли бы кто-то взялся. Автоматы под промежуточный патрон были новым типом оружия, и уже первый этап, проводившийся в 1944 году, показал, что огромный конструкторский опыт старшего поколения советских оружейников — Токарева, Симонова, Дегтярева, Шпагина — не даёт им особых преимуществ. Конечно, у них ещё оставались все шансы «выстрелить», но и у молодых, никому пока не известных разработчиков, эти шансы были ничуть не меньше.

7,62-мм опытный автомат Коровина образца 1946 года

Как и в предыдущий раз, большую активность проявили ковровцы. От «дегтярёвского» КБ-2 и заводского КБ в эскизной части конкурса участвовало девять проектов, а всего в ГАУ КА их было предоставлено 16. Из оружейных «звёзд» первой величины, помимо Дегтярёва, в конкурсе принял участие С.Г. Симонов, но и остальные конкуренты были весьма имениты: так, С.В. Владимиров уже стал автором своего крупнокалиберного пулемёта, а опытный пистолет-пулемёт И.К. Безручко-Высоцкого в 1942 году оказал немалое влияние на конструкцию будущего ППС.

В итоге мнение конкурсной комиссии было следующим: первую премию не дали никому, 2-ю премию получил проект Н.В. Рукавишникова, 3-ю премию — проект Г.А. Коробова. Поощрительные премии получили М.Т. Калашников, А.А. Булкин, А.А. Дементьев, К.А. Барышев, И.К. Безручко-Высоцкий.

Автомат Коробова

Если говорить об оригинальности, то, скорее всего, Коробов мог вполне рассчитывать и на первую премию. Вряд ли в СССР в тот момент знали о британских разработках булл-папов, вскоре закончившихся созданием винтовки EM-2. Но зато можно точно сказать, что Коробов сделал советский булл-пап или, как записали тогда, «короткий автомат» — оружие, у которого окно приёмника магазина располагалось позади рукоятки управления огнём.

Что же касается автомата Н.В. Рукавишникова, то его автомат показал самые лучшие результаты при стрельбе одиночными. Правда, при стрельбе очередями он, как и все другие автоматы, уступил ПП-41. Вдобавок, Рукавишников не сумел удержаться в рамках технического задания по весу — его вариант с постоянным деревянным прикладом и примкнутым магазином потянул на весах 4,65 кг. Перевес в 150 граммов, конечно, могли и простить — резервы для снижения веса у конструкции Рукавишникова были, например, в виде рукоятки удержания на цевье. Однако по итогам испытаний появился ряд иных нареканий, например, на конструктивную сложность отдельных деталей или большие габариты по ширине.

Варианты автомата Рукавишникова с деревянным прикладом (вверху) и стальным складным (внизу)

Автоматы Дементьева оказались самыми лёгкими из представленных на конкурс — 4,04 и 4,14 кг у варианта со стальным складным прикладом и постоянным деревянным соответственно. Кроме того, ковровский автомат получился одним из наиболее надёжных при стрельбе на безотказность как в различных условиях, так и большим числом выстрелов. А вот живучесть деталей у АД-46 подкачала — произошло 16 поломок на 14 450 выстрелов, что стало худшим результатом из всех. Неплохо показали себя образцы туляка А.А. Булкина. Любопытно, что в его автомате углядели сходство с образцом Судаева:

«По компоновке подвижной системы сверху ствольной коробки, размещению возвратного механизма и способу фиксации крышки коробки автомат Булкина подобен системе Судаева».

Кроме того, и для Булкина, и для Дементьева проводившая испытания комиссия выдала, в частности, следующую рекомендацию:

«Разработать более совершенную конструкцию металлического приклада, обеспечивающую наименьшее выступание его за габариты автомата в сложенном виде (отказаться от американской схемы М-1)».

И тут самое время спросить — а где же в этом списке Калашников?

Где Калашников?

У автора при написании статьи был большой соблазн вставить здесь цитату автора книги об отечественных автоматах А.А. Малимона о том, что «сержант из механической… незримо присутствует». Однако, на этапе конкурса Михаил Тимофеевич присутствовал уже вполне зримо, представив на испытания свой АК-46 в двух вариантах.

Надо заметить, что именно этот образец Калашникова на рисунках и фото с неполной разборкой стараются приводить, скажем так, в недоразобранном виде. Дело в том, что АК-46 при разборке имел внешнее сходство… да, с немецким «штурмгевером». В этом образце Калашников сделал отдельно ствольную и спусковую коробки, направляющие и чеку. При этом «переломная» конструкция ещё до «штурмгевера» была и у ППС, и у ППШ, да и у множества банальных охотничьих двустволок. Говоря проще, схема была известна давным-давно, имела как достоинства — например, лёгкий доступ к казённой части ствола, — так и недостатки в виде меньшей конструктивной прочности. Собственно, в отчёте полигона и было сказано: «Штампованная ствольная коробка — по типу пистолетов-пулемётов Судаева и Безручко-Высоцкого». Интересно, что Калашников с самого начала прорабатывал вариант с фрезерованной ствольной коробкой, имевший довольно заметные конструктивные отличия.

Один из опытных образцов автомата Калашникова АК-46

АК-46 неплохо показал себя на испытаниях, уже тогда продемонстрировав свою фирменную впоследствии надёжность в затруднённых условиях, обойдя на этом этапе всех прочих конкурентов, но не всё было так гладко:

«В первоначальной редакции заключения технического отчёта полигона, составленного У.И. Пчелинцевым, система Калашникова, имеющая наиболее рациональную схему узла запирания, на дальнейшую доработку не рекомендуется».

Казалось бы, шансов «на выход из группы» не осталось, но системе Калашникова неожиданно подарили ещё одну возможность. Вот как описывает это в своей работе А.А. Малимон:

«…По системе Калашникова были проведены дополнительные исследования, которые возглавил новый руководитель подразделения испытаний индивидуального оружия В.Ф. Лютый, сменивший в этой должности В.П. Поддубного… По итоговым результатам работы конкурсной комиссии к числу лучших образцов автоматов наряду с системами Дементьева и Булкина отнесена и система Калашникова, занявшая к тому времени лидирующее положение среди главных претендентов на победу в конкурсе. Изменилось отношение к данной системе и у Пчелинцева. В откорректированном отчёте исчезли слова заключения «доработке не подлежит». Помощь Пчелинцеву в окончательной отработке отчёта оказывал Лютый».

Только ли этим ограничилась роль на этом этапе Василия Федоровича Лютого в появлении будущего АК? Тут можно только гадать. Например, о том, откуда в АК-46 появилась следующая конструкция:

«В варианте штампованной коробки стебель затвора двумя парами коротких направляющих выступов (типа затвора ручного пулемёта ЛАД) и затвор боевыми выступами посажены на направляющие плоскости отбортовок спусковой коробки».

Между тем в аббревиатуре ЛАД первой буквой как раз стояла «Л» — «Ручной пулемёт Лютого, Афанасьева и Дейкина». Впрочем, это в любом случае был только первый этап конкурса, решающие испытания были впереди.


Литература:

  1. С.Б. Монетчиков. История русского автомата — СПб: «Атлант», 2005
  2. А.А. Малимон. Отечественные автоматы (записки испытателя-оружейника) — М.: Министерство обороны РФ, 2000

warspot.ru

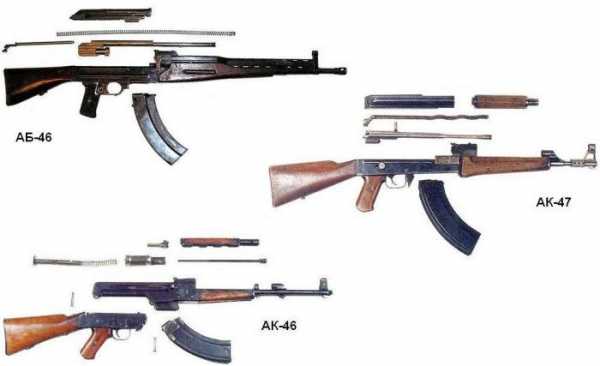

Описание автомата Булкина / АБ-46 / ТКБ-415

История создания

Автомат Булкина АБ-46-опытный автомат конструкции Булкина. АБ-46 стал продолжением работы над автоматом АБ-44. В источниках информации часто фигурирует под заводским индексом-ТКБ-415.  Работы по созданию автомата велись Алексеем Алексеевичем Булкиным в тульском конструкторского бюро ЦКБ-14. Автомат АБ-46/ТКБ-415 был представлен военной комиссией Главного Артиллерийского Управления в 1945 году, когда проходил конкурс по созданию автомата под отечественный промежуточный патрон 7,62х39-мм. Автомат Булкина являлся основным конкурентом Калашникова. В дальнейшем М.Т. Калашников использовал технические решения из автомат АБ-46/ТКБ-415 при создании своего автомата АК-47, который значительно отличался от первоначально заявленного АК-46. Использование автоматики АБ-46/ТКБ-415 при создании АК-47 очевидна на фото. Автомат Булкина АБ-46/ТКБ-415 проиграл автомату АК-47 по причине плохой надежности деталей. Плюс АК-47 отличался от АК-46, что по условиям конкурса не допустимо, а лоббированием АК-47 занимался один из начальников ГАУ Василий Лютый, но это уже другая история в статье "Сравнение АК-47 и StG-44" . При этом АБ-46 был фаворитом во время конкурса до декабря 1947 года. На последнем 10-ном испытании в январе 1948 года предпочтение было отдано автомату Калашниква КБ-П-850 (АК-47).

Конструкция

Автоматика АБ-46/ТКБ-415 работает за счет отвода части пороховых газов из канала ствола, который толкают поршень. Газоотводный механизм не имеет регулировки отвода газа и располагается на стволе. Поршень на штоке жесток соединен с затвором. Запирание патрона в стволе происходит посредством поворота боевой личинки с двумя боевыми упорами. Для справки: впервые данная конструкция была использована американским оружейник Джоном Гарадом в 1929 при создании винтовки М-1 Garand. Во время выстрела затвор проворачивает боевую личинку, за которой следует экстракцию гильзы и сжатие боевой пружины, и взвод УСМ. Затвор двигается по направляющим в штампованной затворной коробке. УСМ позволяет вести автоматический (очередями) и полуавтоматический огонь (одиночный). Механизм УСМ куркового типа с перехватом курка. Безопасность автомата обеспечивает флажковый предохранитель, сочетающий в себе дополнительную функцию переводчика огня. Предохранитель-переводчик расположен с левой стороны автомата в районе курка, удобен для перевода в нужное положение большим пальцем правой руки. Для прицеливания из магазина используется регулируемая мушка, защищенная кольцом и секторный прицел. На конце ствола имеется дульный тормоз-компенсатор. Рукоятка заряжания находится с правой стороны и неподвижна во время стрельбы (ранний вариант АБ-46). У позднего варианта рукоятка перезарядка находилась на затворе, плюс имелась защитная пластина щели скольжения затвора от грязи, во время стрельбы смещалась вниз.
Для питания автомата используется двухрядный коробчатый магазина на 30 патронов, магазин изготавливался штамповкой из листового металла.

ТТХ автомата Булкина АБ-46/ТКБ-415
 Количество выстрелов  30 в магазине
 Диаметр+длина ствола  7,62х39-мм, 400 мм
 Боевая скорострельность  нет данных
 Максимальная скорострельность  540-690 выстрелов в минуту
 Прицельная дальность  800 метров
 Эффективная прицельная дальность  нет данных
 Максимальна дальность полета пули  нет данных
 Начальная скорость вылета  нет данных
 Автоматика  отвода части пороховых газов из канала ствола, поворотное запирание канала ствола с помощи личинки
 Вес  4,3-кг без патронов+магазин
 Размеры  878-мм

war-time.ru

комиксы, гиф анимация, видео, лучший интеллектуальный юмор.

Автомат Калашникова АК АКС АКМ АКМС (СССР)

Калибр 7.62x39 мм
Длина: 870 мм
Длина ствола: 415 мм
Вес с пустым магазином: АК: 4,3 кг, АКМ:3,14 кг
Емкость магазина 30 патронов
Темп стрельбы 600 выстрелов/мин

История появления на свет автомата Калашникова началась в конце 1942года, когда советские войска захватили на Волховском фронте первые образцы германских автоматических карабинов (автоматов) MKb.42(H) под промежуточный патрон 7.92х33. Летом 1943 года на совещании в НКО по результатам изучения трофейного автомата MKb.42(H) и американского карабина M1 было принято решение о необходимости срочной разработки своего комплекса оружия под промежуточный патрон, обеспечивавшего пехоте возможность эффективного ведения огня на дальностях порядка 400 метров (за пределами возможностей пистолетов-пулеметов). Разработка нового комплекса была начата, разумеется, с создания нового патрона, и уже в ноябре 1943 года всем организациям, занимающимся разработкой стрелкового оружия, были разосланы чертежи и спецификации нового патрона, разработанного конструкторами Семиным и Елизаровым. Этот патрон имел бутылочную гильзу длиной 41мм и снаряжался остроконечной пулей калибром 7.62мм и массой 8 грамм со свинцовым сердечником. Разработки оружия под новый патрон были начаты по нескольким направлениям - автомат, самозарядный карабин и карабин с ручной перезарядкой. В середине 1944 года комиссия по испытаниям отобрала для дальнейшей отработки автомат конструкции Судаева, получивший индекс АС-44. По результатам его доработки было принято решение о выпуске малой серии и проведении войсковых испытаний, которые прошли весной-летом 1945 года как в группе советских войск в Германии, так и в ряде частей на территории СССР. Общий опыт испытаний оказался положительным, однако войска высказали твердое требование по снижению массы автомата. В результате было принято решение провести еще один тур испытаний в начале 1946 года.

Здесь на сцену и выходит сержант Калашников. После ранения в 1942 году он в ходе лечения разработал пистолет-пулемет оригинальной конструкции, и в результате был направлен для продолжения службы на Научно-испытательный полигон стрелкового и минометного вооружения (НИПСМВО) в городке Щурово, неподалеку от Москвы. Здесь Калашников в 1944 году разработал самозарядный карабин, в конструкции которого прослеживалось явное влияние американской винтовки M1Garand, а с объявлением конкурса на автомат Калашников включился и в него. В ноябре 1946 года проект Калашникова был, в числе некоторых других, одобрен для изготовления опытных образцов, и Калашников был откомандирован в Ковров, на завод №2 для непосредственно изготовления опытных автоматов. Первый автомат Калашникова, известный как АК-46, имел автоматику с коротким ходом расположенного над стволом газового поршня и поворотным затвором по типу Гарандовского. Автомат также имел конструкцию с разъемной ствольной коробкой, и раздельные предохранитель и переводчик режимов огня на левой стороне оружия. В декабре 1946 года автомат Калашникова АК-46 вышел на испытания, где его главными конкурентами стали тульские автоматы Булкина АБ-46 и автомат Дементьева АД. Затем последовал второй тур испытаний, после которого АК-46 был признан комиссией непригодным для дальнейшей отработки. Невзирая на это решение, Калашников (при поддержке ряда членов комиссии, состоящей из офицеров НИПСМВО, с которыми он проходил службу на полигоне с 1943 года) добился пересмотра решения и получил одобрение на дальнейшую доводку своего автомата.

Вернувшись в Ковров, Калашников принял решение о радикальной переработке своей конструкции, в чем ему активно помогал опытный конструктор Ковровского завода Зайцев. В результате к следующему туру испытаний был фактически создан новый автомат, имевший с АК-46 самое минимальное сходство, но зато получивший значительное сходство с одним из главных конкурентов - автоматом Булкина (сюда попадают затворная рама с жестко присоединенным газовым поршнем, компоновка ствольной коробки и ее крышки, размещение возвратной пружины с направляющей и использование выступа на направляющей возвратной пружины для запирания крышки ствольной коробки). Вообще, все ключевые конструктивные решения нового автомата были позаимствованы у других систем - так, ударно-спусковой механизм был заимствован с минимальными усовершенствованиями у чешской самозарядной винтовки Холека, рычажок предохранителя, являвшийся также пылезащитной крышкой для окна рукоятки затвора был "подсмотрен" у самозарядной винтовки Remington 8 конструкции Браунинга, "вывешивание" затворной группы внутри ствольной коробки с минимальными площадями трения и большими зазорами - у автомата Судаева.

Здесь нужно особо отметить, что в указанный период копирование и заимствование чужих конструктивных решений (в том числе и у прямых конкурентов) не только не возбранялось, но и прямо приветствовалось как испытательной комиссией, так и вышестоящими организациями. В конце концов, вся интеллектуальная собственность (в сегодняшнем понимании) тогда в СССР считалась общей, т.е. принадлежавшей не одному изобретателю, а всему народу (или государству), и соответственно могла использоваться во благо народа и государства кем угодно. Также нужно заметить, что само по себе использование суммы уже проверенных и удачных решений отнюдь не гарантирует успеха результирующего образца - для этого необходима значительная инженерно-конструкторская работа, которая и была проделана Калашниковым и Зайцевым в самые сжатые сроки.
В результате на очередной тур испытаний, проводившийся в декабре 1946 - январе 1947, вышли три автомата - слегка доведенные образцы Дементьева и Булкина и фактически новый автомат Калашникова и Зайцева.

По результатам испытаний ни один образец полностью не удовлетворил тактико-техническим требованиям - автомат Калашникова, будучи наиболее надежным из всех трех, показал недостаточную кучность стрельбы, а единственный автомат, полностью удовлетворивший требованиям по кучности - ТКБ-415 системы Булкина, имел проблемы с надежностью и живучестью ряда деталей. На заседании испытательной комиссии по результатам очередного этапа конкурса в конце концов было принято решение о рекомендации автомата Калашникова к войсковым испытаниям как наиболее надежного, а доведение его до требований ТТТ по кучности стрельбы было отложено на неопределенный срок. Это решение можно считать оправданным с той точки зрения, что в сложившейся на тот момент ситуации Советской армии был бы гораздо полезнее надежный, но не очень точный автомат в ближайшем будущем, чем надежный и точный автомат неизвестно когда.

Производство новых автоматов было решено налаживать на заводе в Ижевске, куда Калашников и был командирован из Коврова в конце 1947 года. Первые партии новых автоматов были собраны в Ижевске в середине 1948 года, а в конце 1949 года по результатам войсковых испытаний новый автомат был принят на вооружение Советской армии в двух вариантах под обозначениями "7.62мм автомат Калашникова АК" и "7.62мм автомат Калашникова со складным прикладом АКС" (для воздушно-десантных войск).

Серийное производство новых автоматов разворачивалось в Ижевске с большими проблемами. Главной проблемой стала ствольная коробка, собиравшаяся из штампованного стального корпуса и массивного фрезерованного вкладыша в передней части при помощи заклепок. Несовершенство технологии приводило к искажениям формы и размеров ствольной коробки и иным проблемам, что, в свою очередь, вызывало большой процент брака. После анализа проблем конструкторами завода было принято казалось бы парадоксальное решение - переход к "устаревшей" технологии фрезерования ствольной коробки из цельной поковки вместо штамповки и клепки будет экономически оправдан из-за резкого снижения количества брака и возвратов автоматов от военной приемки. Новая ствольная коробка была разработана в отделе главного конструктора Ижевского завода, и с 1951 года автоматы АК и АКС стали выпускаться с фрезерованной ствольной коробкой. При этом по ходу производства в конструкцию и технологию выпуска автоматов вносились многочисленные усовершенствования.
Появление в первой половине пятидесятых годов опытного автомата Коробова, превосходившего АК по кучности стрельбы, а также более легкого и дешевого в производстве, повлекло за собой появление в 1955 году новых ТТТ на облегченный автомат. В дальнейшем к этим требованиям добавились требования к созданию максимально унифицированного с автоматом ручного пулемета - оружия поддержки уровня отделения. Конкурсные испытания новых систем прошли в 1957-58 годах и включали в себя достаточно большой спектр образцов из разных КБ. На эти испытания группа Калашникова представила усовершенствованный вариант АК с новой штампованной ствольной коробкой, а также ручной пулемет на его базе. По результатам испытаний в 1959 году на вооружение Советской армии был принят "7.62мм автомат Калашникова модернизированный АКМ", как продемонстрировавший высокую надежность, приемлемые характеристики по точности и кучности стрельбы и "знакомый" как промышленности, так и войскам.
В 1974году на вооружение Советской Армии принимается 5.45 мм стрелковый комплекс, состоящий из автомата АК-74 и ручного пулемета РПК-74, и производство автоматов в СССР АКМ было свернуто. Тем не менее, значительное количество 7.62мм автоматов АКМ до сих пор остается на вооружении различных родов войск Российской армии - мне самому во время службы в Войсках ПВО России в 1997-1998 году приходилось стрелять из штатных 7.62мм автоматов выпуска конца 1960х - начала 1970х годов. Немалое число 7.62мм автоматов находится на вооружении МВД и милиции России.

АК и в последующем АКМ широко поставлялись дружественным СССР странам и режимам, как в виде готового оружия, так и в виде лицензий на производство в купе со всей необходимой документацией и технической помощью. 7.62мм автоматы производились в Албании, Болгарии, Венгрии, ГДР, Египте, Ираке, Китае, Румынии, Северной Корее, Финляндии, а поставлялись в еще большее число стран. Собственно говоря, столь широкое распространение автоматов Калашникова в мире (как правило, количество произведенных автоматов типа АК по всему миру оценивается порядка 90 миллионов штук) в первую очередь определяется политикой СССР, щедро раздававшего автоматы и технологии его производства всем, кто заявлял готовность идти по социалистическому пути или хотя бы бороться с мировым империализмом и колониализмом. В результате такой щедрости в прошлом в настоящее время Россия утеряла значительную часть рынка автоматов, так как сейчас только ленивый в странах бывшего социалистического блока не производит тот или иной вариант автомата Калашникова. Говорить о каком либо нарушении патентных прав здесь не приходится, так как даже без учета неоригинальности конструкции ее возраст превышает все максимальные сроки патентной защиты, а полученный в 1997 году патент на "автомат Калашникова" (мировой патент WO9905467 от 4 февраля 1999г,) фактически защищает лишь отдельные решения, воплощенные в автоматах серии АК-74М, но никак не более ранние АК и АКМ.
Гражданские полуавтоматические варианты АК пользуются немалой популярностью как в России (карабины и дробовики серии "Сайга"), так и за рубежом, особенно в США (главным образом из-за раскрученности бренда "Калашников", неприхотливости к патронам и низкой цены).

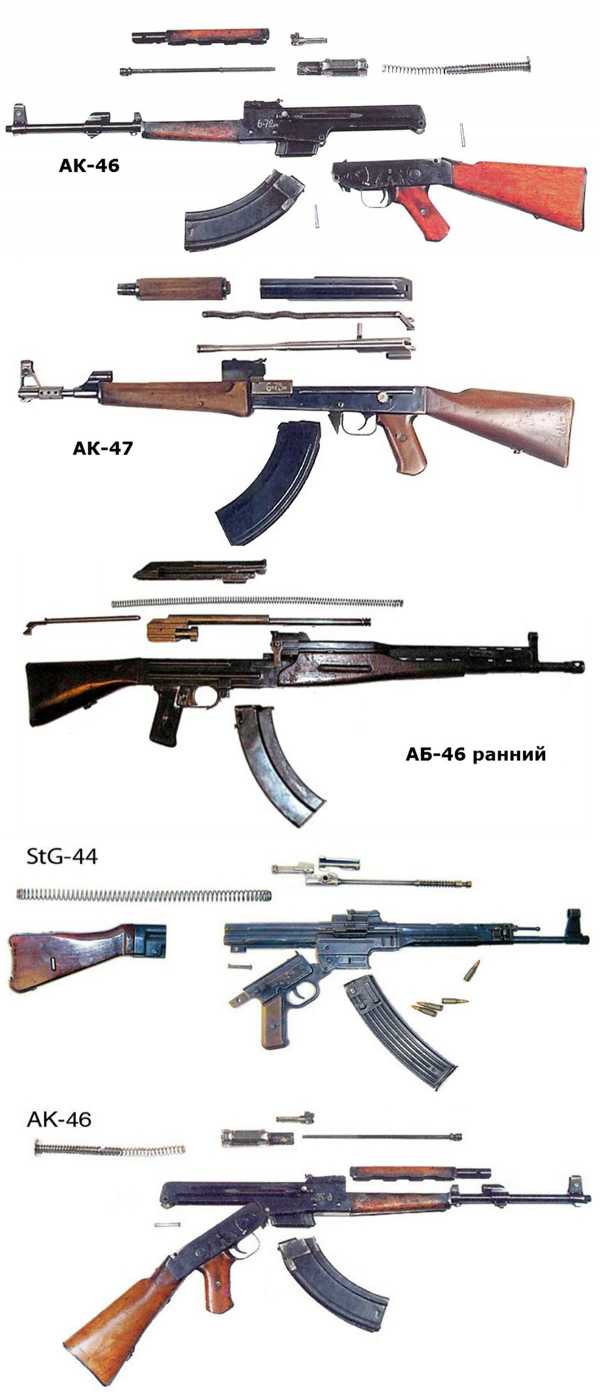

Один из мифов, связанных с АК, гласит, что Калашников "срисовал" АК с немецкого автомата МР-43, известного также как Stg.44, указывая также, что по некоторым данным Шмайсер работал в Ижевске с 1947 по 1950 годы. Действительно, на первый взгляд, внешняя компоновка АК и МР-43 схожа, как схожа и концепция автоматического оружия под промежуточный патрон. Похожие очертания ствола, мушки и газоотводной трубки обусловлены применением схожего газоотводного двигателя (изобретенного задолго до Шмайссера и Калашникова). Разборка АК и МР-43 различается принципиально: у АК снимается крышка ствольной коробки, у МР-43 откидывается вниз на штифте коробка УСМ вместе с рукояткой управления огнем. Различны также устройство запирания ствола (поворотный затвор у АК против перекоса затвора у МР-43) и ударно-спусковые механизмы. Вполне вероятно, что Калашников знал о МР-43, однако очевидно, что при создании своего автомата он более ориентировался на другие известные образцы и системы (см. выше). Основной заслугой Калашникова (а точнее - всей его команды, занимавшейся разработкой и отладкой автомата), является именно оптимальная компоновка уже известных и проверенных решений в единый образец, отвечающий поставленным требованиям.

Достоинства АК известны всем. Это высокая надежность даже в самых тяжелых условиях эксплуатации, неприхотливость к обслуживанию, простота в использовании и обслуживании, невысокая стоимость в массовом производстве. Недостатки, впрочем. также хорошо известны. Это, в первую очередь, не самая удачная эргономика всего оружия - особенно много заслуженных нареканий вызывает переводчик-предохранитель, неудобный в использовании, а также форма и размеры приклада. Достаточно грубые прицельные приспособления при короткой прицельной линии также не способствуют точности стрельбы, особенно одиночными выстрелами. При этом все указанные недостатки могли бы быть легко устранены если не в АКМ, то уж в АК-74 точно, однако консерватизм военных чинов, да и производителей оказался, к сожалению, непробиваем. В целом, АК можно охарактеризовать как идеальное оружие для уже давно прошедшей Второй (и так и не наступившей, слава богу, Третьей) Мировой войны, что и не удивительно - он создавался на основе свежего и весьма сурового опыта этой войны. Для современных условий ведения локальных войн и конфликтов все семейство АК/АКМ/АК-74 отчасти устарело, но сколько нибудь серьезной замены пока не предвидится - автомат Никонова АН-94 со всей очевидностью АК-74 в войсках не заменит. Впрочем, в защиту АКМ и АК-74 следует сказать, что в существующей Российской армии призывного типа введение потенциально более эффективного автомата вряд ли даст сколько-нибудь существенный эффект, так как для реализации его потенциала потребуется радикально изменить (а главное - повысить) уровень стрелковой подготовки солдат.

Техническое описание автомата АКМ

Автомат Калашникова АКМ является автоматическим оружием с газовым двигателем автоматики, магазинным питанием и воздушным охлаждением ствола.

Основу автоматики составляет газовый двигатель с длинным ходом газового поршня. Ведущим звеном автоматики является массивная затворная рама, к которой жестко присоединен шток газового поршня. Газовая камора расположена над стволом, газовый поршень перемещается внутри съемной газовой трубки со ствольной накладкой. Затворная рама перемещается внутри ствольной коробки по двум боковым направляющим, причем в конструкции предусмотрены значительные зазоры между движущимися частями автоматики и неподвижными элементами ствольной коробки, что обеспечивает надежное функционирование даже при сильном внутреннем загрязнении оружия. Еще один аспект, способствующий надежной работе автоматики в тяжелых условиях - заведомо избыточная в нормальных условиях мощность газового двигателя. Это позволяет отказаться от газового регулятора, и тем самым упростить конструкцию оружия и его эксплуатацию. Ценой такого решения является увеличенная отдача и вибрация оружия при стрельбе, что снижает точность и кучность огня, а также снижает ресурс ствольной коробки, в заднюю стенку которой приходятся удары массивной затворной рамы. Запирание канала ствола осуществляется поворотным затвором на два радиальных боевых упора, входящих в зацепление с элементами вкладыша ствольной коробки. Вращение затвора обеспечивается при взаимодействии выступа на его теле с фигурным пазом на внутренней поверхности затворной рамы. Возвратная пружина с направляющим стержнем и его основанием выполнены в виде единой сборки. Основание стержня возвратной пружины также служит защелкой крышки ствольной коробки. Рукоятка взведения выполнена зацело с затворной рамой, расположена на оружии справа и движется при стрельбе.

Ствольная коробка АКМ - штампованная из стального листа, с приклепанной фрезерованной вставкой в передней ее части. У ранних автоматов АК ствольная коробка была комбинированной из штампованных и фрезерованных элементов, у серийных АК - цельнофрезерованной. На первый взгляд фрезерованная ствольная коробка и штампованная могут быть легко отличены друг от друга по форме выемок над гнездом для магазина. На АК с фрезерованной коробкой это достаточно длинные фрезерованные углубления прямоугольной формы, на АКМ - это небольшие выштамповки овальной формы.

Ударно-спусковой механизм (УСМ) АКМ - курковый, обеспечивает ведение одиночного и автоматического огня. Выбор режимов огня и включение предохранителя осуществляются длинным штампованным рычажком на правой стороне ствольной коробки. В верхнем положении - "Предохранитель" - он закрывает прорезь в ствольной коробке, защищая механизм от попадания грязи и пыли, блокирует движение затворной рамы назад, а также запирает спусковой крючок. В среднем положении он блокирует шептало одиночного огня, обеспечивая автоматический огонь. В нижнем положении шептало одиночного огня освобождается, обеспечивая огонь одиночными выстрелами. В УСМ АКМ, в отличие от АК, дополнительно введен замедлитель срабатывания курка, который при автоматическом огне задерживает спуск курка после срабатывания автоспуска на несколько миллисекунд. Это позволяет затворной раме стабилизироваться в крайнем переднем положении после ее прихода вперед и возможного отскока. На темп стрельбы эта задержка практически не влияет, зато улучшает устойчивость работы оружия.

Дульная часть ствола оружия имеет резьбу, на которую изначально ставилась насадка для стрельбы холостыми патронами, а в ее отсутствие - защитная втулка. На автоматах АКМ с начала шестидесятых годов на эту резьбу стали устанавливать компенсатор, уменьшающий подброс и увод в сторону ствола при автоматической стрельбе за счет использования давления вырывающихся из ствола пороховых газов на нижний выступ компенсатора. Кроме того, на эту же резьбу может устанавливаться специальный глушитель (прибор для бесшумной и беспламенной стрельбы) ПБС или ПБС-1, используемый в специальных операциях.

Питание автоматов осуществляется из коробчатых магазинов с двухрядным расположением патронов. Штатная емкость магазинов - 30 патронов. Ранние магазины были штампованными из стали, с плоскими стенками. Позже появились штампованные из стали магазины с вертикальными изогнутыми подштамповками на боковинах для увеличения жесткости, а также алюминиевые облегченные магазины. Затем в войсках появились пластиковые магазины характерного грязно-оранжевого цвета. При необходимости в АКМ могут применяться 40-патронные рожки и 75-патронные диски от ручного пулемета РПК.

На ранних автоматах цевье, пистолетная рукоятка и приклад - деревянные, приклад имеет стальной затыльник с крышкой, прикрывающий отсек для принадлежностей для чистки и ухода за оружием. На АКМ гребень приклада был поднят вверх для уменьшения подброса оружия при стрельбе. На части автоматов пистолетная рукоятка изготовлена из фанеры или пластика. АК и АКМ комплектуются штык-ножом в ножнах и ружейным ремнем. Специально разработанные для Воздушно-десантных Войск модификации автоматов АКС и АКМС имели складные приклады, выполненные из стального штампованного профиля. Такие приклады складывались вниз-вперед, под ствольную коробку, принадлежность для таких автоматов носилась отдельно.

Прицельные приспособления автомата состоят из регулируемой (для пристрелки) мушки в намушнике и регулируемого целика, размеченного по дальности до 800 (АК) или 1000 (АКМ) метров. Вариант автомата АКМН имел на левой стороне ствольной коробки специальную планку для крепления кронштейна ночного прицела.

joyreactor.cc

как менялся автомат Калашникова ижевского производства

Концерн «Калашников» празднует 65-летие со дня постановки на вооружение автомата Калашникова. Сегодня концерн выпускает четвертое поколение автоматов Калашникова, так называемую сотую серию.

Приказом Совета министров СССР 18 июня 1949 года автомат Калашникова образца 1947 года был принят на вооружение Советской армией.

- За 60 лет было выпущено более 100 миллионов автоматов Калашникова различных модификаций. Они состоят на вооружении 50 иностранных армий. Изображение автомата используется на гербах и флагах ряда стран, а его влияние на современную культуру сложно переоценить, - сообщает пресс-служба корпорации "Ростех".

Как уже было упомянуто, сейчас выпускается четвёртая серия. Чтобы прийти к этому, автомат Калашникова претерпел огромные изменения и модификации.

МОДИФИКАЦИИ

АК-46

АК-46

В 1944 году Михаил Калашников разрабатывает самозарядный карабин, на базе которого создаётся экспериментальная серия автоматов АК-46. В 1946 году их уже представили для участия на конкурсе. Конструкция имела определённое сходство с устройством американской винтовки M1 Garand.

Но конкурс пройти не удалось. После второго тура испытаний комиссия признала автомат непригодным для дальнейшей отработки.

АК-47

АК-47

АК-47 - советский автомат калибра 7,62, был разработан в 1946 году в СССР конструктором Михаилом Тимофеевичем Калашниковым. Данный образец оружия именуется "АК", название же АК-47 носит один из предсерийных образцов (опознается по длинному деревянному цевью). Разработанный им автомат успешно выдержал испытания и превзошел по совокупности показателей конструкции В.А. Дегтярева, С.Г. Симонова, Н.В. Рукавишникова, К.А. Барышева и др.

АК-47 был предназначен для вооружения личного состава подразделений армии и сил охраны правопорядка. Он был принят на вооружение Советской Армии. Согласно книге рекордов Гиннесса самым популярным оружием в мире является автомат Калашникова.

В начале 1949 года автомат под маркировкой АК-47 поступил на вооружение Советской Армии. В этом же году Михаил Тимофеевич Калашников был зачислен в штат главного конструктора «Ижмаша», где стал заниматься дальнейшим развитием и модернизацией АК-47.

С 50-х годов автомат Калашникова вытесняет другие типы стрелкового оружия средней дальности. Простота, надежность и низкая стоимость по сравнению с западными образцами способствовали переходу на АК-47 в большинстве стран третьего мира и стран-союзников СССР.

АКМ

АКМ

В 1959 году принимают на вооружение модернизированный автомат Калашникова.

Благодаря изменениям в технологии производства и использованию пластмассы вес новой модели стал меньше на 700 граммов. Улучшились показатели точности и кучности стрельбы, для чего ввели замедлитель курка, снизивший темп с 660 до 600 выстрелов в минуту, и изменили затворную раму.

Позже на АКМ появился дульный тормоз-компенсатор, уменьшавший «подскок» автомата при стрельбе. Прицельная дальность возросла до 1000 метров.

СССР начал поставку оружия и лицензий на изготовление другим государствам. При этом большое количество стран приступило к безлицензионному производству автомата Калашникова. К началу 70-х годов АК стал самым распространенным автоматом на Земле.

АК-74

АК-74

Несмотря на огромную популярность автомата, его прочность и удобство, модернизации продолжились. В 1974 году принимается на вооружение СССР новый вид - АК-47.

Это поколение автомата Калашникова связано с созданием патрона уменьшенного калибра. Одновременно с ним поступили ручной пулемет РПК-74 и АКС-74 со складным прикладом, предназначенный для воздушно-десантных войск. Уменьшение калибра позволило снизить массу боекомплекта, начальная скорость пули возросла до 900 м/с, новая конструкция дульного тормоза позволила не только компенсировать отдачу, но и уменьшить громкость выстрела.

В 80-х годах появились укороченный АКС-74У для вооружения подразделений спецназа, частей МВД и экипажей боевых машин, а также АКМ-74, приспособленный для установки на автомат оптических прицелов.

АК-101 "Сотая серия"

АК-101

Приклад и цевьё новых автоматов выполнены из ударопрочного полиамида чёрного цвета. Основание мушки и прицела, газовая камера, защелка фиксатора приклада и некоторые другие детали изготовлены методом точного литья. Металлические детали также защищены от коррозии специальным покрытием. Укороченные автоматы оснащены измененной прицельной планкой (разметка только до 500 м).В начале 1990-х годов на Ижевском машиностроительном заводе на осно­ве AK-74M начали разработку несколь­ких модификаций автомата Калашни­кова под наиболее распространенные в мире автоматные патроны 7,62x39, 5,45x39 и 5,56x45. Для упорядочения цифрового обозначения моделей всей серии дали индекс «100».

На вооружение сотую серию взяли в Венесуэле, заключив контракт на поставку и лицензионную сборку 100 тысяч автоматов АК-103, 74 млн патронов калибра 7,62×39 мм, магазинов, штык-ножей, запчастей, технических руководств и 5 тренажеров и строительство заводов для производства патронов к ним общей стоимостью около $40 млн.

Популярность автомата перешла и в компьютерные игры - Counter-Strike: Source, Warface, Medal of Honor: Warfighter и так далее.

АК-12

АК-12

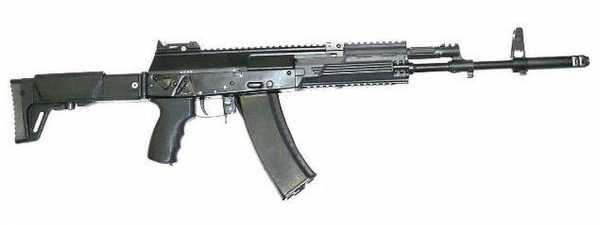

Автомат Калашникова образца 2012 года. В АК-12 улучшена кучность стрельбы, за счёт смещения массы затворной группы, ввели двусторонний предохранитель-переключатель вида огня, защёлка магазина научилась смещаться назад, что позволило оперировать автоматом одной рукой. Кроме того, дульное устройство автомата дает возможность использования винтовочных гранат иностранного производства.

Но в сентябре прошлого года стало известно, что автомат не прошёл предварительные испытания на конкурс по гособоронзаказу, следовало исправить недочёты. Опередил его автомат А-545 на основе АЕК-971 производства завода Дегтярева. 14 января 2014 года стало известно, что весной 2014-го в ЦНИИТОЧМАШ завершатся разработки и испытания автомата Калашникова нового поколения. Как сообщает «Ростех» на своем официальном сайте, после этого новинку АК-12 поставят на серийное производство и примут на вооружение.

Будущее автомата Калашникова

В настоящее время Концерн «Калашников» ведет работу по созданию пятого поколения российского боевого и гражданского автоматического стрелкового оружия. При этом поддерживается поточное производство предыдущих поколений автоматов, гладкоствольных и нарезных охотничье-спортивных винтовок и карабинов.

- Высокая унификация деталей, технологии изготовления и методов контроля обеспечивает предприятию возможность принимать различные заказы, включая заявки спецподразделений силовых структур, - сообщает пресс-служба предприятия.

«Двухсотая серия»

В 2009 году генеральный директор компании «Рособоронэкспорт» Анатолий Исайкин объявил о разработке новой модели «Калашниковых», которая должна будет заменить «сотую серию». Оружие 200-й серии будет отличаться от предыдущего поколения автоматов на 40-50% по эффективности применения. В 2011 году обновлённое оружие должны были начать испытывать. 25 мая 2010 года вице-премьер России Сергей Иванов заявил о том, что Министерство внутренних дел и Федеральная служба безопасности России начали покупать новый автомат Калашникова 200-й серии, при этом добавил, что Министерство обороны решение о покупке нового стрелкового оружия пока не приняло.

Позже, 27 апреля 2012 года, «Ижмаш» опроверг существование автомата Калашникова «двухсотой серии». Об этом журналистам сообщил Максим Кузюк, генеральный директор «Ижмаша».

- Его никогда не существовало, оно было создано именно как проект, - рассказал генеральный директор предприятия Максим Кузюк в интервью изданию «Лента.ру». - Был сделан даже не стреляющий образец, а просто некий облик. К сожалению, в реальности даже стреляющего образца самого автомата «двухсотой серии» не было.

По словам Кузюка, «Ижмаш» делает упор на разработку нового автомата, получившего обозначение АК-12.

www.samara.kp.ru

как менялся автомат Калашникова ижевского производства

Концерн «Калашников» празднует 65-летие со дня постановки на вооружение автомата Калашникова. Сегодня концерн выпускает четвертое поколение автоматов Калашникова, так называемую сотую серию.

Приказом Совета министров СССР 18 июня 1949 года автомат Калашникова образца 1947 года был принят на вооружение Советской армией.

- За 60 лет было выпущено более 100 миллионов автоматов Калашникова различных модификаций. Они состоят на вооружении 50 иностранных армий. Изображение автомата используется на гербах и флагах ряда стран, а его влияние на современную культуру сложно переоценить, - сообщает пресс-служба корпорации "Ростех".

Как уже было упомянуто, сейчас выпускается четвёртая серия. Чтобы прийти к этому, автомат Калашникова претерпел огромные изменения и модификации.

МОДИФИКАЦИИ

АК-46

АК-46

В 1944 году Михаил Калашников разрабатывает самозарядный карабин, на базе которого создаётся экспериментальная серия автоматов АК-46. В 1946 году их уже представили для участия на конкурсе. Конструкция имела определённое сходство с устройством американской винтовки M1 Garand.

Но конкурс пройти не удалось. После второго тура испытаний комиссия признала автомат непригодным для дальнейшей отработки.

АК-47

АК-47

АК-47 - советский автомат калибра 7,62, был разработан в 1946 году в СССР конструктором Михаилом Тимофеевичем Калашниковым. Данный образец оружия именуется "АК", название же АК-47 носит один из предсерийных образцов (опознается по длинному деревянному цевью). Разработанный им автомат успешно выдержал испытания и превзошел по совокупности показателей конструкции В.А. Дегтярева, С.Г. Симонова, Н.В. Рукавишникова, К.А. Барышева и др.

АК-47 был предназначен для вооружения личного состава подразделений армии и сил охраны правопорядка. Он был принят на вооружение Советской Армии. Согласно книге рекордов Гиннесса самым популярным оружием в мире является автомат Калашникова.

В начале 1949 года автомат под маркировкой АК-47 поступил на вооружение Советской Армии. В этом же году Михаил Тимофеевич Калашников был зачислен в штат главного конструктора «Ижмаша», где стал заниматься дальнейшим развитием и модернизацией АК-47.

С 50-х годов автомат Калашникова вытесняет другие типы стрелкового оружия средней дальности. Простота, надежность и низкая стоимость по сравнению с западными образцами способствовали переходу на АК-47 в большинстве стран третьего мира и стран-союзников СССР.

АКМ

АКМ

В 1959 году принимают на вооружение модернизированный автомат Калашникова.

Благодаря изменениям в технологии производства и использованию пластмассы вес новой модели стал меньше на 700 граммов. Улучшились показатели точности и кучности стрельбы, для чего ввели замедлитель курка, снизивший темп с 660 до 600 выстрелов в минуту, и изменили затворную раму.

Позже на АКМ появился дульный тормоз-компенсатор, уменьшавший «подскок» автомата при стрельбе. Прицельная дальность возросла до 1000 метров.

СССР начал поставку оружия и лицензий на изготовление другим государствам. При этом большое количество стран приступило к безлицензионному производству автомата Калашникова. К началу 70-х годов АК стал самым распространенным автоматом на Земле.

АК-74

АК-74

Несмотря на огромную популярность автомата, его прочность и удобство, модернизации продолжились. В 1974 году принимается на вооружение СССР новый вид - АК-47.

Это поколение автомата Калашникова связано с созданием патрона уменьшенного калибра. Одновременно с ним поступили ручной пулемет РПК-74 и АКС-74 со складным прикладом, предназначенный для воздушно-десантных войск. Уменьшение калибра позволило снизить массу боекомплекта, начальная скорость пули возросла до 900 м/с, новая конструкция дульного тормоза позволила не только компенсировать отдачу, но и уменьшить громкость выстрела.

В 80-х годах появились укороченный АКС-74У для вооружения подразделений спецназа, частей МВД и экипажей боевых машин, а также АКМ-74, приспособленный для установки на автомат оптических прицелов.

АК-101 "Сотая серия"

АК-101

Приклад и цевьё новых автоматов выполнены из ударопрочного полиамида чёрного цвета. Основание мушки и прицела, газовая камера, защелка фиксатора приклада и некоторые другие детали изготовлены методом точного литья. Металлические детали также защищены от коррозии специальным покрытием. Укороченные автоматы оснащены измененной прицельной планкой (разметка только до 500 м).В начале 1990-х годов на Ижевском машиностроительном заводе на осно­ве AK-74M начали разработку несколь­ких модификаций автомата Калашни­кова под наиболее распространенные в мире автоматные патроны 7,62x39, 5,45x39 и 5,56x45. Для упорядочения цифрового обозначения моделей всей серии дали индекс «100».

На вооружение сотую серию взяли в Венесуэле, заключив контракт на поставку и лицензионную сборку 100 тысяч автоматов АК-103, 74 млн патронов калибра 7,62×39 мм, магазинов, штык-ножей, запчастей, технических руководств и 5 тренажеров и строительство заводов для производства патронов к ним общей стоимостью около $40 млн.

Популярность автомата перешла и в компьютерные игры - Counter-Strike: Source, Warface, Medal of Honor: Warfighter и так далее.

АК-12

АК-12

Автомат Калашникова образца 2012 года. В АК-12 улучшена кучность стрельбы, за счёт смещения массы затворной группы, ввели двусторонний предохранитель-переключатель вида огня, защёлка магазина научилась смещаться назад, что позволило оперировать автоматом одной рукой. Кроме того, дульное устройство автомата дает возможность использования винтовочных гранат иностранного производства.

Но в сентябре прошлого года стало известно, что автомат не прошёл предварительные испытания на конкурс по гособоронзаказу, следовало исправить недочёты. Опередил его автомат А-545 на основе АЕК-971 производства завода Дегтярева. 14 января 2014 года стало известно, что весной 2014-го в ЦНИИТОЧМАШ завершатся разработки и испытания автомата Калашникова нового поколения. Как сообщает «Ростех» на своем официальном сайте, после этого новинку АК-12 поставят на серийное производство и примут на вооружение.

Будущее автомата Калашникова

В настоящее время Концерн «Калашников» ведет работу по созданию пятого поколения российского боевого и гражданского автоматического стрелкового оружия. При этом поддерживается поточное производство предыдущих поколений автоматов, гладкоствольных и нарезных охотничье-спортивных винтовок и карабинов.

- Высокая унификация деталей, технологии изготовления и методов контроля обеспечивает предприятию возможность принимать различные заказы, включая заявки спецподразделений силовых структур, - сообщает пресс-служба предприятия.

«Двухсотая серия»

В 2009 году генеральный директор компании «Рособоронэкспорт» Анатолий Исайкин объявил о разработке новой модели «Калашниковых», которая должна будет заменить «сотую серию». Оружие 200-й серии будет отличаться от предыдущего поколения автоматов на 40-50% по эффективности применения. В 2011 году обновлённое оружие должны были начать испытывать. 25 мая 2010 года вице-премьер России Сергей Иванов заявил о том, что Министерство внутренних дел и Федеральная служба безопасности России начали покупать новый автомат Калашникова 200-й серии, при этом добавил, что Министерство обороны решение о покупке нового стрелкового оружия пока не приняло.

Позже, 27 апреля 2012 года, «Ижмаш» опроверг существование автомата Калашникова «двухсотой серии». Об этом журналистам сообщил Максим Кузюк, генеральный директор «Ижмаша».

- Его никогда не существовало, оно было создано именно как проект, - рассказал генеральный директор предприятия Максим Кузюк в интервью изданию «Лента.ру». - Был сделан даже не стреляющий образец, а просто некий облик. К сожалению, в реальности даже стреляющего образца самого автомата «двухсотой серии» не было.

По словам Кузюка, «Ижмаш» делает упор на разработку нового автомата, получившего обозначение АК-12.

www.vologda.kp.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
