Экраноплан — это корабль или самолет?

Все знают, что такое самолет, и что такое корабль. Но что получится, если объединить эти два объекта? Летучий корабль, или плавучий самолёт? Оказывается, учёные уже давно изобрели такой «гибрид», и имя ему — экраноплан.

Экраноплан — что это?

Википедия в своём строгом стиле даёт определение экраноплана: это скоростное транспортное средство, летающее на небольшой высоте и способное приземлиться на поверхность воды. От самолёта его отличает необходимость оставаться над гладкой поверхностью, в качестве которой подходит вода, снег, лёд, или, на худой конец, земля. От корабля — способность летать. Тем не менее, примечательно, что относится это чудо техники именно к морским судам.

Физика полёта экраноплана

Для удержания транспорта в воздухе необходима подъемная сила. В случае с экранопланом, её генерирует так называемый экранный эффект. По сути он является воздушной подушкой, которая образуется благодаря набегающему на крыло потоку воздуха, а не механическими устройствами, как например в катере на воздушной подушке. Крыло экраноплана создаёт подъёмную силу не только за счёт разрежения воздуха сверху, как у самолёта, но и за счёт его уплотнения снизу. Беда в том, что создать повышенное давление под плоскостью крыла получается только на небольших высотах. В этом и есть ограничение использования экранопланов.

Достоинства и недостатки экранопланов

К достоинствам этого вида транспорта можно отнести:

  • безопасность: малая высота полёта и возможность сесть на поверхность, над которой осуществляется полёт, сводит на нет возможные авиакатастрофы из-за поломок,
  • высокая скорость — до 600 км/ч. что значительно быстрее любых судов,
  • высокие экономичность и грузоподъёмность, значительно выше чем у самолётов,
  • для взлёта и посадки экранопланам не нужна взлётная полоса.

При всех имеющихся достоинствах, экранопланы не лишены некоторых недостатков:

  • территория их полётов вдоль рек совпадает с зонами обитания птиц,
  • низкая маневренность,
  • необходимость летать невысоко над относительно гладкой поверхностью,
  • процедура старта требует больших затрат энергии.

Использование экранопланов в современном мире

Разные страны мира ведут исследования и опытные разработки по усовершенствованию конструкции экранопланов и избавлению их от недостатков. Так, например, США в 2003 году представило проект военного экранолёта Pelican, способный перевозить до 1400 тонн груза на расстояние в 16 тысяч километров. Китайская компания Hainan Yingge Wing провела на побережье острова Хайнань лётные испытания аппаратов CYG-11, собранных по российским чертежам (проект «Иволга»). Южная Корея в сентябре 2007 года объявила о строительнстве крупного коммерческого экраноплана, который должен быть способер перевозить 100 тонн груза со скоростью до 300 км/ч. К сожалению, новостей об этой разработке более не поступало.

В России КБ «Сухой»  в 2000 году продемонстрировал небольшой коммерческий экранолёт С-90, способный переносить 4 тонны груза более чем на 3 километра. Кроме того, существует несколько проектов экранопланов, разрабатываемых российскими организациями для гражданского и военного применения.

Где можно увидеть экраноплан вживую?

В 2012 году в Москве, у берега водохранилища близ парка «Северное Тушино» можно было обнаружить экраноплан «Орлёнок» проекта А-90. Стоит ли он там до сих пор — не известно.

Единственный в мире экземпляр боевого экраноплана расположен на некотором удалении от Москвы. Ударный экраноплан-ракетоносец «Лунь» размещён в Каспийске, близ городского пляжа, и доступен для осмотра туристами.

Остальные модели вы можете найти либо в коммерческих организациях, либо в исследовательских институтах и на опытном производсте.

Видео:

progress.online

Бесполезность экранопланов » Военное обозрение


Самый безопасный полет

“В воде нашли только одну ногу, с ботинком в камуфляже. Так и похоронили”, — вспоминают очевидцы крушения экраноплана “Орлёнок” на Каспии в 1992 году. В процессе выполнения 2-го разворота, при движении на “экране” на высоте 4 метра и скорости 370 км/ч, произошел “клевок”, начались продольные колебания с изменениями по высоте. В процессе удара о воду экраноплан разрушился. Выживших членов экипажа эвакуировал гражданский сухогруз.

Аналогичным образом завершил свою карьеру “Каспийский монстр”, разбившись вдребезги в 1980 году.

“Каспийский монстр” повторил судьбу своего предшественника — экраноплана СМ-5 (копия 100-метрового КМ в масштабе 1:4), погибшего в 1964 году. “Его резко качнуло и приподняло. Пилоты включили форсаж для набора высоты, аппарат оторвался от экрана и потерял устойчивость, экипаж погиб”.

Еще один “Орленок” был потерян в 1972 г. От удара о воду у него отвалилась вся корма вместе с килем, горизонтальным оперением и маршевым двигателем НК-12МК. Однако пилоты не растерялись, и, увеличив обороты носовых взлетно-посадочных двигателей, не дали экранолету погрузиться в воду и довели машину до берега.

Описанный случай выдается за образец высокой живучести и безопасности экранопланов. Но вопрос можно сформулировать иначе: покажите корабль или самолет, который способен одним неловким движением штурвала оторвать себе корму.

Очередное крушение экраноплана в августе 2015 года

Смертельная опасность заложена в самой идее полета на экране. Нарушается базовый принцип ЛА: чем дальше от поверхности — тем безопаснее. В результате у пилотов при возникновении нештатной ситуации не хватает времени на то, чтобы выровнять машину и принять какие-либо меры.

В эпизоде с ногой в ботинке экипажу “Орленка” еще «фортануло»: их скорость не превышала 370 км/ч. Если бы подобное произошло на скорости 500-600 км/ч (именно такие цифры указывают в ТТХ экранопланов), в живых бы не остался никто.

ЭКП становится полностью неуправляем на высоких скоростях. У него нет контакта с водой, и он не может, подобно самолету, накренить крыло: в нескольких метрах под ним вода. Обычно мягкая и податливая, на скорости 500-600 км/ч она становится подобна камню. Плотность сред различается в 800 раз. Какова должна быть прочность конструкции экраноплана (и его вес!), чтобы выдержать такое “касание”? И что делать, если прямо курсу неожиданно возник корабль или др. препятствие?

Я уже не говорю о полетах надо льдами или тундрой. Попробуйте “зацепить» крылом грунт на скорости 370 км/ч.

Самый экономичный

Экраноплан “Орленок” имел в три раза больший расход топлива, чем аналогичный по грузоподъемности Ан-12, созданный за четверть века до “алексеевского чуда”.

Конструкция “Орленка” была тяжелее на 85 тонн (сухая масса 120 против 35 тонн у транспортного самолета). Трехкратный перерасход материалов. Указанная разница (85 т) слишком велика, чтобы списывать её на несовершенство материалов и технологий. Детище Ростислава Алексеева нарушило законы природы. Летательный аппарат должен иметь максимально легкую конструкцию. Корабль должен быть прочным (а следовательно, тяжелым) для безопасного хождения по волнам. Совместить эти два требования в одной машине оказалось невозможным.

Самолеты стремительно летят сквозь разреженные слои атмосферы. ЭКП тащится у самой воды, там, где атмосферная плотность достигает максимальных значений. Монструозный облик ЭКП, увешанного гирляндами двигателей, также не способствует снижению встречного сопротивления воздуха. Часть двигателей отключается в полете и выполняют роль бесполезного балласта.

Отсюда и результаты. По дальности полета экранопланы в три и более раз уступают самолетам при той же полезной нагрузке. При том, что самолеты способны летать в любую точку мира, вне зависимости от подстилающего рельефа.

ЭКП не нужен аэродром, но каждому требуется 100-метровый сухой док для стоянки, осмотра и ремонта. А также обслуживание гирлянды из нескольких реактивных двигателей, страдающих от постоянного попадания на компрессор водяных брызг и неизбежных отложений морской соли.

Экранолет

Да черта с два! “Орленок” не имел даже барометрического высотомера. Весь комплекс его навигационно-пилотажных приборов был рассчитан на полет в нескольких метрах от поверхности.

Никакие высотные испытания никогда не проводились. Желающих-самоубийц сесть за штурвал не нашлось — слишком мала площадь крыла для такой тяжелой машины. Оторваться от экрана — означало потерять контроль над машиной , что и было “успешно” продемонстрировано во время крушений обоих “Орлят”.

Грузоподъемность

Грузоподъемность самых тяжелых экранопланов КБ Алексеева составляла 0,1% от дедвейта океанского линейного контейнеровоза. И по своему значению уступает даже самолетам транспортной авиации.

Грузоподъемность транспортно-десантного ЭКП “Орленок” была в три раза меньше, чем у военно-транспортного самолета Ан-22 “Антей”, совершившего первый полет в 1966 году.

Пусть вас не смущает рекорд “Каспийского монстра”: 544 тонны — это его взлетная масса, из которых на полезную нагрузку приходилось всего около ста тонн. Остальное — вес фюзеляжа и “гирлянды” из десяти реактивных двигателей, снятых с эскадрильи бомбардировщиков Ту-22.

“Лунь” таскал неплохой балласт из восьми двигателей от аэробусов Ил-86.

“Орленок” оказался тоже непрост. Его хвостовой НК-12 имел сравнимую мощность с четырьмя двигателями самолета Ан-12. Но это еще не все. Помимо НК-12 от стратегического бомбардировщика Ту-95, в носовой части машины скрывались два двигателя от реактивного Ту-154.

Стоит ли говорить, что по показателю «полезная нагрузка» экраноплан соответствовал древнему Ан-12? Те, кто создавал такой аппарат, одержали победу техники над здравым смыслам.

Вопрос — ради чего?

ЭКП все равно был в два раза медленнее обычных транспортных самолетов. Уже не говоря о сверхзвуковых бомбардировщиках-ракетоносцах.

Малозаметность

Если радары различают плавающие на поверхности мины, буйки, перископы и выдвижные устройства подлодок, то каким образом должен стать невидимым 380-тонный “Лунь”, с размахом крыла 44 метра и высотой киля с пятиэтажный дом?!

Аналогичное касается теплового и гидроакустического фона этого монстра.

При обнаружении из космоса главным демаскирующим фактором является не сам морской объект, а его кильватерный след. Каков он у экраноплана “Лунь”, если размах его крыла превышает по ширине полетную палубу вертолетоносца “Мистраль”?!

А мощь воздействия реактивных струй на поверхность воды и вызванные ими возмущения хорошо заметны на следующем видео:

Ракетоносец

Стартовый двигатель ПКР “Москит” сжигает тонну пороха за 3 секунды. От этого у носителя могут возникнуть проблемы.

Эсминец слишком велик, чтобы обращать внимания на такие мелочи. При возвращении в базу салаги счистят слой сажи и покрасят борта свежей краской. Но что будет с летящим над водой экранопланом? Попадание пороховых газов на двигательную “гирлянду” ведет к очевидным последствиям:

А) Риску возникновения помпажа и последующего крушения летательного аппарата.

Б) Повреждению двигателей.

Плюс непременные повреждения конструкции фюзеляжа огненным факелом стартового ускорителя.

У боевой авиации этой проблемы нет. Управляемые ракеты сперва отделяются от узлов подвески. Их двигатели запускаются через секунду свободного падения, на расстоянии в пару десятков метров от носителя.

Самым тяжелым из боеприпасов, запускаемых непосредственно с подвески, была отечественная неуправляемая ракета С-24 массой 235 кг (т.н. “карандаш”). Летавшие в Афгане пилоты вспоминали, что получить помпаж и остановку двигателей после пуска С-24 было проще простого. Не считая очевидных сложностей с балансировкой и стабилизацией полета ЛА после отделения мощной тяжелой ракеты. Оттого, допуск на применение “карандашей” имели только самые опытные экипажи.

На полигоне «Песчаная Балка» в поселке Черноморск был установлен макет экраноплана проекта “Лунь”. 5 октября и 21 декабря 1984 г. было проведено два пуска макетов «Москита», оснащенных только стартовыми двигателями. Первый пуск произвели из правого контейнера носовой пары пусковых установок, а второй пуск — из левого контейнера хвостовой пары пусковых установок.

После первого пуска оказались поврежденными 9 плиток, после второго — 2. На Каспии провели два пуска ракет ЗМ-80. Мишенью служил БКЩ проекта 436 бис. Первый пуск был неудачный из-за ошибок экипажа. В ходе второго пуска произвели двухракетный залп (с интервалом 5 сек). Пуск был засчитан как успешный.

Эпилог

По совокупности показателей НАГРУЗКА х СКОРОСТЬ х СТОИМОСТЬ ДОСТАВКИ х БЕЗОПАСНОСТЬ х СКРЫТНОСТЬ экранопланы не имеют никаких преимуществ перед существующими транспортными средствами. Наоборот, они проигрывают абсолютно по всем параметрам обычным самолетам. Превосходя по скорости корабли, экранопланы им уступают в 1000 раз про грузоподъемности и как минимум в 10-15 раз по дальности плавания. Ввиду чего не способны даже частично взять на себя задачи морского транспорта. Боевого радиуса “Луня” недостаточно даже для действий в Черном море, не говоря о преследовании авианосцев в Атлантике.

Применение ЭКП бесперспективно даже при решении узкого круга задач, традиционно упоминаемых фанатами этого вида техники. Если бы всерьез захотели создать средство для оказания экстренной помощи экипажам терпящих бедствие кораблей, выбор пал на вертикально взлетающие самолеты-амфибии (такие, как советский проект противолодочного самолета ВВА-14). Вдвое большая скорость, вдвое меньшее время реакции, чем у экраноплана. При этом за счет вертикального взлета и посадки такая амфибия могла применяться в открытом океане, при волнении 4-5 баллов. Вот вам и весь “Спасатель”.

Как показала практика, даже такое средство посчитали избыточным. В реальности проще отправить к месту крушения проходящие вблизи суда и произвести разведку квадрата с помощью самолетов и вертолетов береговой охраны. Несмотря на относительно низкую скорость (~200 км/ч), вертолеты могут с высоты внимательно рассмотреть поверхность, обнаружив и сняв людей с дрейфующего спасательного плота.

Те, кто ратует за строительство этих убоищ, просто стараются не замечать в упор реальные факты об эксплуатации экранопланов. После сравнения параметров “Луней” и “Орлят” с обычными самолетами не остается никаких сомнений в бесполезности этого вида техники. Многократное отставание по всем летно-техническим характеристикам, экономичности и полезной нагрузки, усугубленное сложностью эксплуатации и отсутствием всякой необходимости в 500-тонных машинах, летающих над самой водой при помощи “гирлянд” из десяти авиационных двигателей.

topwar.ru

9 этапов развития экранопланов | Warspot.ru

Практическая разработка технологий на основе физического «принципа экрана» привела к созданию гибридов самолета и корабля – уникальных аппаратов («экранопланов» или «экранолетов»), способных двигаться как по воде, так и в воздухе. Нововведение имело закономерный результат – началось применение новых машин для военных и гражданских нужд. Рассмотрим основные вехи истории становления замечательной технологии, сделавшей реальностью летающие крейсеры.

Эффект экрана

В 1920-х годах был открыт физический эффект экрана – явление, которому суждено было изменить представления человечества о движении. Эффект экрана заключается в нарастании подъемной силы летательного аппарата посредством экранирующей способности ровных поверхностей – воды, земли, льда. Набегающий поток воздуха создает подушку за счет повышенного давления под несущей плоскостью, аэродинамическая хорда которой должна быть меньше высоты движения. Проще говоря, экран представляет собой воздушную подушку без гибких ограждений и нагнетателей. Это важное открытие сделало возможным создание аппаратов, скользящих над поверхностью с «самолетными» скоростями при заметной экономии топлива по сравнению с самолетами.

Советский Союз стал родиной первого теоретического обобщения по этой тематике: в 1923 году увидела свет революционная работа Б.Н. Юрьева «Влияние земли на аэродинамические свойства крыла». С практическим же применением экранного эффекта работали уже в 30-е годы – в Финляндии, где пытались создать буксируемые аэросани, и в СССР. Все эти опыты выявили отсутствие нужной технической базы (не существовало достаточно прочных и легких конструкционных материалов), и работы были остановлены.

Положение изменилось лишь в 50-е годы, когда за дело взялся пионер теоретического исследования и практического применения кораблей на подводных крыльях Ростислав Евгеньевич Алексеев. В 1960 году его КБ по СПК (конструкторское бюро по судам на подводных крыльях) начало работы по исследованию эффекта экрана, приведшие к созданию первого в мире экраноплана.

60-е – годы великих свершений

1961 год стал годом первого полета экраноплана. Экспериментальная машина СМ-1 превратилась в самоходную лабораторию по отработке техники пилотажа, сбору эксплуатационной статистики и исследованию конструкционных материалов. Полеты проводились на испытательной станции №1 на Каспии, а для сборочных работ были выделены мощности завода «Красное Сормово» в Горьком (ныне – Нижний Новгород). Испытания серии СМ привели к положительным результатам, и в 1964-65 годах на «Красном Сормове» под руководством генерального конструктора Алексеева и ведущего конструктора Ефимова был построен экраноплан КМ («корабль-макет»). Интересно, что кодовое обозначение этого экраноплана в отчетах НАТО – «Каспийский Монстр» – в точности совпало с официальной советской аббревиатурой.

Корабль и в самом деле был монстром. Его длина достигала почти 100 метров, размах крыла – более 37 метров, взлетная масса – 544 тонны. До выпуска самолета-гиганта Ан-225 «Мрия» КМ оставался самым крупным летательным аппаратом тяжелее воздуха.

Размах крыла 37,60 м Размах хвостового оперения 37 м Высота полета на экране 4-14 м
Технические характеристики аппарата КМ
Длина 92 м Высота 21,80 м Размах крыла 37,60 м
Площадь крыла 662,50 м² Масса пустого экраноплана 240 000 кг Размах хвостового оперения 37 м
Максимальная взлетная масса 544 000 кг Тип двигателя (10 шт.) ТРД ВД-7 Длина 92 м
Тяга 10 х 13000 кгс Максимальная скорость 500 км/ч Высота 21,80 м
Крейсерская скорость 430 км/ч Практическая дальность 1500 км Площадь крыла 662,50 м²
Мореходность 3 балла Максимальная взлетная масса 544 000 кг

Первый полет корабля состоялся в 1966 году. КМ проходил испытания и длительное всестороннее изучение до 1980 года, пока не разбился вследствие ошибки пилота. «Потомков» КМ планировалось использовать в военных целях. Высокая скорость (более 400 км\ч), гарантированное прохождение «ниже радара», возможность лететь над водой и сушей, а также грузоподъемность, позволявшая нести несколько ракетных ПУ, делали эти экранопланы грозным оружием – по крайней мере, в перспективе. Однако проект столкнулся с серьезным противодействием на уровне ведомств, а точнее, с конфликтом между генеральным конструктором Ростиславом Алексеевым и министром судостроительной промышленности Борисом Бутомой. Помимо межличностных отношений, в дело вплеталась конкуренция между флотом, для которого проектировались экранопланы, и ВВС, включая авиационную промышленность.

О сути этих разногласий догадаться легко – экраноплан базировался на море и должен был действовать в составе флота. При этом он являлся летающим аппаратом, и его производство требовало авиационных технологий, ресурсов и мощностей, на которые вполне закономерно претендовали профильные авиационные ведомства. Помимо бюрократической волокиты, проект экраноплана столкнулся с серьезными возражениями практического характера. Основная проблема состояла в том, что высокая скорость аппарата была колоссальной только в сравнении с водными боевыми средствами – любой дозвуковой самолет и любая ракета без проблем догоняли экраноплан. Отсутствие бронирования, серьезных средств ПВО и относительно низкая маневренность превращали его в невероятно дорогую мишень. Тем не менее, экономичность хода, хорошая грузоподъемность и скорость оказались весомой «гирей» на весах в пользу проекта. «Потомки» «Каспийского Монстра» получили путевку в жизнь, а несколько позже аналогичные работы начались и на Западе.

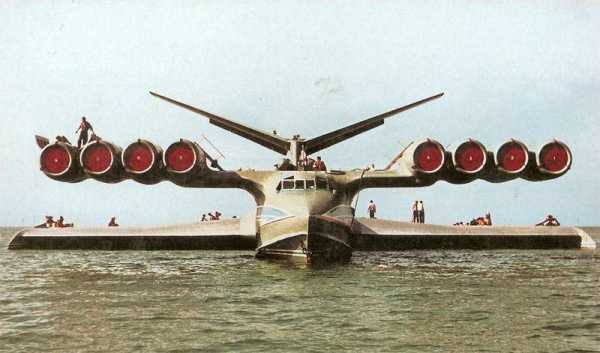

КМ – «Каспийский Монстр»
www.navy.su

Скромные результаты наследников Мессершмитта

Еще в 1961 году в США начались работы над аналогами советского экраноплана. Был разработал ряд проектов, которые так и не вышли на практическую стадию. Разработка этих аппаратов велась и в ФРГ – конструктор и специалист по аэродинамике Александр Липпиш (автор проекта «Мессершмитт-334») разработал ряд экранопланов и, в отличие от американских коллег, сумел создать действующий прототип Х-114 на фирме «Райн Флюгцойгбау».

Аппарат Х-114 был рассчитан на размещение 460 кг полезного груза или пяти пассажиров. Машина отличалась классической самолётной компоновкой – треугольное крыло с вершиной, обращенной к хвостовому оперению. Х-114 стартовал с воды, а значительный угол поперечной несущей поверхности создавал динамическую воздушную подушку во время стартового разбега. Размах крыла экраноплана составлял всего 9 метров – при столь малой грузоподъемности больше не требовалось. Движение аппарата обеспечивал поршневой мотор с винтовым движителем, размещавшийся в кольцевом гнезде. Скорость машины достигала 200 км/ч, автономность при полной загрузке топливом должна была составлять 1000 км, а взлетная масса – 1,35 тонны. Первый полет экраноплана Х-114 состоялся в 1976 году – испытания на Балтике выявили крейсерскую скорость в 150 км\ч. Всего было изготовлено три таких аппарата, переданных в ведение пограничной службы ФРГ. Западные коллеги отстали от Ростислава Алексеева не только хронологически (на 10 лет), но и качественно – советские машины были в 10 раз больше, а значит, имели куда большую боевую ценность.

Экраноплан Х-114
topwar.ru

Тяжелая судьба «Орлёнка»

Развивая идею кораблей КМ, КБ Алексеева разработало и построило десантный экраноплан серии «С», получивший название «Орлёнок». Машина была несколько меньше «Каспийского Монстра», а её корпус выполнялся из аллюминий-магниевого сплава. «Орлёнок» должен был перемещать десант на расстояние до 1500 км со скоростью до 500 км\ч и мог принять 200 морских пехотинцев со всем снаряжением, а также 2 единицы БМП или БТР либо один танк. Для самообороны машина несла спаренную установку пулемета НСВТ «Утес» (калибра 12,7 мм) или КПВ (калибра 14,5 мм).

Испытания «Орлёнка» проходили не вполне гладко. Типичная «болезнь» любого экраноплана – опасность встречи с волной на скорости – сыграла и в этот раз. Первый прототип на полной скорости налетел на волну, которая оторвала кормовое оперение и киль с маршевым двигателем. Несмотря на тяжелые повреждения, машина выдержала и смогла дотянуть до базы за счет увеличенной тяги носовых взлетно-посадочных моторов. Ситуация, идентичная реальному боевому повреждению, подтвердила живучесть и надежность экранопланов.

Всего было изготовлено 5 аппаратов – все они, за исключением разбитого прототипа, были переданы 11-й отдельной авиагруппе. Всего планировалось построить 120 «Орлят», однако в 1984 году умер Д.Ф. Устинов – министр обороны СССР и покровитель проекта. После смерти Устинова производство заморозили, передав сэкономленные средства на нужды флота.

Технические характеристики аппарата «Орлёнок»
Размах крыла, м 31,50 Тяга
Длина, м 58,11 стартовые, кгс 2 х 10500
Высота, м 16,30 маршевый, э. л. с. 1 х 15000
Площадь крыла, м² 304,60

Максимальная скорость,

км/ч

400
Масса, кг

Крейсерская скорость,

км/ч

350
пустого снаряженного 120000 Практическая дальность, км 1500
максимальная взлетная 140000 Высота полета на экране, м 2-10
Тип двигателя Практический потолок, м 3000
стартовые 2 ТРД НК-8-4К Экипаж, чел 6-8
маршевый 1 ТВД НК-12МК Полезная нагрузка до 2000 кг
Вооружение спаренный НСВТ 12.7 или КПВ 14.5
Экраноплан «Орлёнок»
Фото из коллекции автора

Ракетный экраноплан – гроза вражеских флотов

Прямым следствием развития экраноплана КМ стал проект 903 «Лунь». Создание десантного экраноплана не раскрывало всех возможностей корабля данного типа, поэтому военные заказчики желали получить ударную модификацию машины, способную нести ракетные ПУ. КБ Алексеева начало работы еще в 70-е годы, и к 1983 году на воду сошел первый прототип ракетного экраноплана.

В отличие от «Орлёнка», аппарат «Лунь» куда больше походил на своего предшественника. Его длина составляла 73 метра, восемь реактивных маршевых двигателей размещались на пилонах в носовой части, машина имела мощное хвостовое оперение с рулями. На «спине» аппарата в аэродинамических наплывах поместились шесть пусковых установок «Москит», и по сей день считающихся самыми эффективными противокорабельными ракетами. Скорость в 500 км\ч позволяла «Луню» атаковать любые корабли противника, и даже авианосные соединения, почти гарантированно уходя из-под ответного удара.

В 1986 году революционная машина начала прохождение испытаний, а в 1990 году ее передали для опытной эксплуатации в 236-й дивизион Каспийской флотилии. К 1991 году флотские испытания триумфально завершились – аппарат показал себя с наилучшей стороны. Но горбачевская перестройка, поставившая крест на другом проекте – Советском Союзе – похоронила массу замечательных разработок, среди которых оказалась и «Лунь».

Технические характеристики аппарата «Лунь»

Размах крыла, м

44,00

Максимальная скорость,

км/ч

500

Длина, м

73,80

Практическая дальность, км

2000

Высота, м

19,20

Высота полёта на экране

1-5 м

Площадь крыла, м2

550,00

Мореходность, баллов

5-6

Масса максимальная взлётная, кг

380000

Экипаж, чел

10

Тип двигателей

НК-87

Вооружение

6 ПУ ПКР ЗМ-80 «Москит»

Тяга

8 х 13000 кгс

Экранопланы на службе народного хозяйства

Столкнувшись с трудностями серийной реализации своих проектов, Алексеев предложил гражданские конверсии экранопланов или же сугубо гражданские модели. Так на базе «Луня» был создан проект «Спасатель». Кроме того, проектировались легкие экранопланы и даже экранолеты, способные переходить в «нормальный» самолетный режим с отрывом от аэродинамической подушки. Эти работы послужили основой для целого поколения машин, разрабатываемых и создаваемых по сей день. В этой связи необходимо вспомнить винтомоторный аппарат «Волга-2» 1986 года, его продолжение – экраноплан «Иволга» 1998 года и потрясающе эстетичный «Акваглайд-2» современной разработки. Все эти машины относятся к классу малых кораблей, перевозят 10-16 пассажиров и отличаются чрезвычайной экономичностью.

Экраноплан «Волга-2»
wikipedia.org Экраноплан «Иволга»
wikipedia.org Экраноплан «Акваглайд-2»
wikipedia.org

Идеи красного графа

Великий «русский итальянец» Роберто Орос ди Бартини, аристократ с коммунистическими убеждениями, бежавший из Италии с приходом к власти фашистов, в СССР стал одним из ведущих авиаконструкторов, оказавшим влияние на С.П. Королева (который считал его своим учителем) и других великих авиаконструкторов – Яковлева, Мясищева, Ильюшина. В 1960 году Бартини работал над созданием гидросамолета с вертикальным взлетом, и в рамках этого проекта на базе ОКБ имени Г.М. Бериева была разработана модель ВВА-14 – экранолет-торпедоносец. Опытный образец проходил испытания на Азовском море в 1972-76 годах, но со смертью конструктора работы прекратились. В настоящий момент корпус аппарата находится в музее ВВС в Монино.

Технические характеристики аппарата ВВА-14

Размах крыла, м

28,50

Тяга, кгс

Длина, м

25,97

маршевые

2 х 6 800

Высота, м

6,79

подъёмные

12 х 4 400

Площадь крыла, м²

217,72

Максимальная скорость,

км/ч

760

Масса самолёта, кг

Крейсерская скорость, км/ч

640

пустого

35 356

Скорость барражирования, км/ч

360

максимальная

52 000

Практическая дальность, км

2 450

Тип двигателя

Практический потолок, м

10 000

маршевые

2 ДТРД Д-30М

Экипаж, чел

3

подъёмные

12 ДТРД РД36-35ПР

Вооружение

2 авиационные торпеды, или 8 авиационных мин ИГМД-500, или 16 авиационных бомб ПЛАБ-250 (максимальная боевая нагрузка – 4 000 кг)

Экранолет-торпедоносец ВВА-14
wikipedia.org

«Нептун» в небе

На основе работ Роберто Бартини в ОКБ имени Бериева был создан проект сверхтяжелого транспортного самолета-амфибии. Самый крупный из проектируемых самолетов такого типа Бе-2500 «Нептун» задумывался как экранолет, то есть, должен был иметь возможность отрыва от аэродинамической подушки с переходом в самолетный режим. Способность использовать эффект экрана делает его универсальной транспортной машиной, не требующей сложного аэродромного оборудования – аппарат способен приводняться у любого берега и действовать с привязкой к инфраструктуре уже имеющихся портов. Мощность, экономичность и грузоподъемность делают «Нептун» великолепным средством для грузоперевозок – точнее, сделали ли бы, так как в настоящий момент работы по его созданию заморожены по причине отсутствия финансирования.

Технические характеристики аппарата Бе-2500 «Нептун»

Размах крыла, м

125,51

Максимальная коммерческая нагрузка, т

до 1000

Площадь крыла, м²

3184

Крейсерская скорость полёта

Длина, м

115,5

на высотном режиме, км/ч

770

Высота, м

29,12

на экранном режиме, км/ч

450

Взлётный вес, т

2500

Максимальная дальность полёта, км

16000

Экранолет Бе-2500 «Нептун» (рисунок проекта)
wikipedia.org

Экология и прогресс Льва Щукина

В 80-е годы советский конструктор Лев Николаевич Щукин создал проект дисковидного безаэродромного аппарата на экранном принципе, получивший название ЭКИП – «Экология и Прогресс». Разработка полностью соответствовала своему громкому имени. Дисковидный фюзеляж машины выполняет функции летающего крыла (а потому чрезвычайно вместителен при сравнительно небольших размерах) а уникальная система управления граничным слоем (обтекание воздухом фюзеляжа) уменьшает сопротивление среды и экономит топливо. Двигатели аппарата (возможна установка двух и более) работают на водно-эмульсионном топливе – смеси низкооктанового бензина, специального эмульгатора и воды (от 10 до 58%), что дает уникальную экономию и экологичность. Скорость машины должна была составлять от 100 до 700 км/ч при высотах от 3 до 11 000 метров.

К 1993 году на базе Саратовского авиационного завода шло строительство двух действующих образцов. Однако, невзирая на официальную поддержку проекта правительством, финансирование было прекращено. В настоящий момент проект передан в ведение международного фонда, что означает увод российских разработок заграницу, наносящий огромный ущерб отечественной авиационной науке.

Экранолет ЭКИП
wikipedia.org

warspot.ru

Экраноплан необходим… как покойнику калоши


А) Ухудшение аэродинамического облика по сравнению с обычным самолетом (гладкий сигарообразный фюзеляж, всего два или четыре двигателя).

Б) Катастрофический расход топлива во взлетном режиме. Десять реактивных двигателей экраноплана КМ сжигали на старте 30 тонн керосина!

В) Часть двигателей отключалось при выходе на экранный режим и потом возились в качестве бесполезного “балласта”.

Каждый из двигателей “Луня” вместе с топливной арматурой и мотогондолой, весил четыре тонны. И таких у него было восемь штук!

Для расширения возможностей применения экранопланов в штормовую погоду и безопасного взлета с преодолением гидродинамического сопротивления на скоростях в сотни км/час их конструкция должна иметь повышенную прочность, как у корпусов прочности кораблей. Все это прямое нарушение теории ЛА, где идет борьба за каждый килограмм веса.

Плюс фюзеляж с характерными корабельными обводами и громоздкой не убираемой гидролыжей для посадки на воду и сохранения устойчивости на воде.

Да, именно поэтому несчастный “Орленок” при одинаковой грузоподъемности с Ан-12 обладал в 1,5 раза меньшей скоростью и вдвое меньше дальностью полета. Он поднимал всего 20 тонн, при сухой массе его конструкции 120 тонн! Для сравнения: созданный за двадцать лет до него Ан-12 поднимал такой же груз при собственной массе всего 36 тонн.

Именно поэтому экраноплану “Лунь” не хватало боевого радиуса, чтобы пересечь Каспийское море. После чего кто-то предлагает использовать подобные ЭКП для преследования авианосцев в Атлантике. Самим-то не смешно?

Именно поэтому современный ЭКП “Акваглайд” имеет ту же грузоподъемность (400 кг), что и созданная полвека назад Цессна-172. При том “Цессна” почему-то (сюрприз!) довольствуется мотором вдвое меньшей мощности (160 против 326 л.с.) и, разумеется, имеет большую скорость.

Все приведенные цифры вряд ли впечатлят общественность. Фанаты данного вида техники продолжат отрицать очевидное. Как обычно, все неудачи свалят не на объективные трудности, возникающие при полетах в плотных слоях атмосферы, а на отсутствие современных двигателей, материалов и расчетов.

Но если многолетние “расчеты” показывают, что получается глупость, было бы странно продолжать что-то решать.

В будущем появятся новые легкие материалы и экономичные двигатели, но ситуация останется прежней. При внедрении новых технологий самолеты вновь покажут свое полное превосходство над экранопланами.

Любителей экранопланов огорчает сравнение ЭКП с авиацией и кораблями. По их мнению, этот гениальный “монстр” существует в отдельной реальности и в силу своей гениальности не может конкурировать с существующими видами транспорта.

Разные виды транспорта вполне нужно и можно сравнивать, т.к. РЖД вполне себе конкурент Аэрофлоту и борются за одного клиента. И вдруг в эту пару вклинивается какой-нибудь РосЭкраноплан и говорит, что сможет всех возить быстрее, дешевле и безопаснее. Сможет такой РосЭкраноплан отжать существенный кусок рынка перевозок у РЖД или Аэрофлота?


Комментарий от Alex_59

Будучи неспособными привести контраргументы технического характера и объяснить преимущества полета на малых высотах, любители ЭКП ссылаются на другие виды техники. Якобы также испытавшие невыносимые муки при внедрении в жизнь.

Заменить в этой статье экраноплан на “аэроплан”, поменять дату на 1903 год, и будет похоже на правду.

Только правда там другая.

Аэропланам хватило всего 10 лет для превращения в полноценные военно-воздушные силы. Без участия которых стал немыслим любой военный конфликт. Несмотря на убогость конструкции первых “этажерок”, их преимущества оказались так велики, что не смогли оставить никого в стороне.

Едва был создан надежный механизм перекоса винтов — в серию массово пошли вертолеты. “Сикорский R4” активно применялся в боевых действиях с апреля 1944 года. У немцев с 1944 году действовал вертолетоносец “Drache” c эскадрильей противолодочных вертолетов Fl.282 “Колибри”. Высоко оценив машину, командование Кригсмарине немедленно выдало заказ на 1000 таких “пташек”.

Возможность взлетать с любого “пятачка”, зависать на месте и перемещать габаритные грузы на внешней подвеске — свойства вертолетов бесценны.

А что может предложить экраноплан?

Единственное достижение создателей “монстров” было в том, что они, ценой невероятных усилий, все-таки смогли поднять в воздух то, что, по природе своей, летать не должно. Не обращая внимания на затраты, опираясь на бесконечное финансирование со стороны государства.

Вопрос, зачем и для чего создавать сложности на ровном месте, остался без ответа.

Наверное, им было весело гонять по Каспию 500-тонный “сарай” при помощи “гирлянды” из 10 реактивных двигателей от сверхзвуковых бомберов Ту-22.

Неадекватность 10-двигательного “монстра” была очевидна еще на этапе первичных расчетов. Но его все-таки воплотили в металле. И, видимо, эксперимент посчитали успешным. Бредовые идеи “Каспийского монстра” получили развитие в виде экраноплана “Лунь” с восемью двигателями от широкофюзеляжного авиалайнера Ил-86.

Комедия с экранопланами продолжалась более полувека, но длиться вечно она не могла. Получив результаты практической эксплуатации этих машин, в т.ч. 140-, 380- и 540-тонных “монстров”, заказчики из ВМФ, в конце концов, прикрыли бесперспективное направление.

В разы меньшая скорость и грузоподъемность при одинаковом взлетном весе, тройной расход топлива, невозможность полета над сушей — всё, что отличает экраноплан от обычного самолета.

Экраноплан идеален для высадки групп разведчиков — рёв 10 двигателей будет слышен на всем побережье.

О незаметности на радарах при полетах на малой высоте: что мешает проделать тот же трюк бомбардировщику-ракетоносцу? Подкрасться к цели на предельно малой высоте на вдвое большей скорости, чем ЭКП?

Вопреки слухам о безопасности экранопланов, “которые при отказе двигателей сразу садятся на воду”, в реальности они бьются ничуть не реже, чем обычные самолеты. Из восьми крупных “алексеевских” монстров было разбито четыре, в т.ч. две катастрофы с человеческими жертвами.

У пилотов экранопланов не остается спасительных секунд, чтобы оценить обстановку и выровнять машину. Одно неловкое движение штурвалом — и от удара о воду на 400 км/ч обломится хвост. Если взять штурвал немного на себя — отрыв от экрана, потеря устойчивости, утрата контроля над машиной, катастрофа, смерть.

Еще большей проблемой становится управляемость. В силу невозможности совершения виражей с глубоким креном, радиус поворота “Луня” на крейсерской скорости составлял три километра! Теперь самые отчаянные пусть попробуют “пройти” извилину реки на 380-тонном экраноплане. Или уклониться от неожиданно возникшего прямо по курсу буксира.

Единственная сфера применения ЭКП в наши дни — водный аттракцион для избалованных туристов, которым надоело кататься на банане и гидролыжах.

Идея с экранопланом не несет в себе ни малейшего здравого смысла. Полет на сверхмалой высоте способен только ухудшить все, без исключения, характеристики ЛА. Так же, как привязанная к ноге гиря никогда не будет способствовать повышению скорости бега спортсмена. Можно пересчитать еще раз и сделать гирю из карбона, но гиря останется гирей. Главный вопрос — зачем она вообще на ноге, если можно жить без гири.

История с экранопланом представляет интересный социальный эксперимент. Как легко люди верят во всевозможную чушь. А при попытке указать на очевидную ошибочность их суждений готовы яростно отстаивать абсурдную точку зрения, обвиняя оппонентов в предательстве национальных интересов.

А потом удивляются, как смогли появиться кашпировские и МММ.

Те, кто призывает к возрождению работ над созданием тяжелых экранопланов, делятся на две категории. Первые — впечатлительные обыватели, которым понравился вид низко летящего “суперсамолета” с десятком ревущих двигателей. Будучи уверены в своей правоте, они не замечают недостатки и на ходу изобретают мнимые достоинства ЭКП.

Вторые представляют группу интересов серьезных людей. Которые все прекрасно понимают, потому пытаются запустить заведомо безрезультатный, оттого длительный и дорогостоящий проект, “распилив” на этом достойное количество средств.

Автор Олег Капцов — источник

masterok.livejournal.com

Экраноплан Википедия

Экранопла́н (от экран + [аэро]план; в официальной советской классификации судно на динамической воздушной подушке) — высокоскоростное транспортное средство, аппарат, летящий в пределах действия аэродинамического экрана, то есть на относительно небольшой (до нескольких метров) высоте от поверхности воды, земли, снега или льда. При равных массе и скорости, удлинение крыла экраноплана намного меньше, чем у самолёта. По международной классификации (ИМО) относятся к морским судам.

Согласно определению, сформулированному в принятом ИМО «Временном руководстве по безопасности экранопланов», экраноплан — это многорежимное судно, которое в своём основном эксплуатационном режиме летит с использованием «экранного эффекта» над водной или иной поверхностью, без постоянного контакта с ней, и поддерживается в воздухе, главным образом, аэродинамической подъёмной силой, генерируемой на воздушном крыле (крыльях), корпусе или их частях, которые предназначены для использования действия «экранного эффекта».

Экранопланы способны эксплуатироваться на самых различных маршрутах, в том числе и тех, которые недоступны для обычных судов. Наряду с более высокими гидроаэродинамическим качеством и мореходностью, чем у других скоростных судов, экранопланы практически всегда обладают амфибийными свойствами. Помимо водной глади, они способны передвигаться над твёрдой поверхностью (земля, снег, лёд) и базироваться на ней. Экраноплан, таким образом, объединяет в себе лучшие качества судна и самолёта.

Эффект экрана[ | ]

Воздушные потоки под экранопланом, изображённые художником

По сути, экранный эффект — это та же воздушная подушка, только образуемая путём нагнетания воздуха не специальными устройствами, а набегающим потоком. То есть «крыло» таких аппаратов создаёт подъёмную силу не только за счёт разреженного давления над верхней плоскостью (как у «нормальных» самолётов), а дополнительно за счёт повышенного давления под нижней плоскостью, создать которое возможно только на очень небольших высотах (от нескольких сантиметров до нескольких метров). Эта высота соизмерима с длиной средней аэродинамической хорды (САХ) крыла

ru-wiki.ru

Развенчание культа экраноплана — Свободные статьи — Свободные публикации — Каталог статей

Почему не строят экранопланов гигантов.

1.Введение

2.Что такое экраноплан.

3. Немного истории

4. Так почему же

5. Будут ли они построены

6. Вывод.

7. Источники

1.Введение

Экраноплан — один из перспективных видов транспорта, обладающий уникальными характеристиками. Интерес к нему существует уже несколько десятилетий. Однако, несмотря на ряд выдающихся достижений в области создания больших экранопланов, пока ни один большой экраноплан не дошёл до практического применения. Почему же всё-таки не произошло бума экранопланов, как это произошло с судами на подводных крыльях и судами на воздушной подушке? На этот вопрос я и попытаюсь ответить.

В своей работе я рассматриваю, прежде всего, перспективы создания больших экранопланов. То есть экранопланов массой больше 100 тонн. Объясняется это тем что малые экранопланы уже активно создаются и используются частными фирмами.

3. Что такое экраноплан

Для того что бы ответить на этот вопрос необходимо выяснить, что же такое экраноплан. Экранопланом называют такую разновидность самолёта, которая летает на предельно малых высотах от 1 до 25 метров, используя для этого экранный эффект.

Экранный эффект образуется при полёте самолёта на малой высоте вблизи экранирующей поверхности, коей может быть снег, лед, пустыня, а большинстве случаев вода. Суть экранного эффекта заключается в том, что поток воздуха, отбрасываемый крылом вниз, отражается от экранируемой поверхности и вновь ударяется о крыло, тем самым увеличивая подъёмную силу.

Это позволяет значительно снизить затраты топлива, необходимого для крейсерского полёта. И из этого вытекают главные преимущества экранопланов. Их большая дальность, большая, по меркам кораблей, скорость, низкая высота полёта, скрывающая их от радаров, вездеходность, обусловленная тем, что ударяться воздух может о что угодно. Платой за это становится во первых низкая манёвреенность, обусловленная близостью поверхности, а экраноплану для поворота тоже нужно создавать крен. И большая неустойчивость, которая заставляет либо делать очень широкое треугольное крыло, (так называемая схема Липпиша), либо, устанавливать маленькие крылышки в носу и в хвосте (схема Алексеева), либо делать два больших крыла (Схема Йорга).



Позднее был создан гибрид экраноплана и самолёта, называемый экранолётом. Он, в отличии, от экраноплана может подобно самолёту подниматься на большую высоту и летать вне действия экрана.

Из-за малой высоты полёта и особенностей создания подъёмной силы международная морская организацией и международная организация гражданской авиации разработали специальную классификацию.

Тип А. Непосредственно экраноплан. Это, прежде всего судно, которое сертифицировано для эксплуатации только внутри зоны действия «экранного эффекта». Следовательно, оно подчиняется корабельным требованиям.

Тип В. Судно, которое кратковременно и на ограниченную величину увеличивать высоту полёта за пределы действия «экранного эффекта», но на расстояние от поверхности, не превышающее 150 м (для перелёта через другое судно, препятствие или иных целей). Также подчиняется корабельным требованиям. Максимальная высота такого «перелёта» должна быть меньше, чем минимальная безопасная высота полёта воздушного судна по самолётным требованиям (над морем — 150 м).

Тип С. Этот тип называют экранолётом. Судно, сертифицированное для эксплуатации вне зоны действия «экранного эффекта» при высоте, превосходящей 150 м. Подчиняется корабельным требованиям во всех режимах эксплуатации, кроме «самолётного». В «самолётном» режиме безопасность обеспечивается только самолётными требованиями, с учетом особенностей экранопланов.

4. Немного истории.

Впервые с экранным эффектом столкнулись в двадцатые годы прошлого века. Экранный эффект возникал при посадке самолётов-низкопланов. Самолёт, заходя на посадку, неожиданно переставал снижаться и зависал на одной высоте. Это часто приводило к авариям. Тогда аэродинамика только зарождалась, и авиаторы не могли понять, почему самолёт так себя ведёт. В 30-х годах с появлением аэродинамических труб и стройной теории полёта удалось объяснить появление экранного эффекта. И его попытались использовать. Первым был инженер из далёкой от авиастроения Финляндии Тойво Каарио. Он построил и испытал первый, буксируемый с помощью аэросаней экраноплан. Испытания оказались удачными и он установил на свой аппарат двигатель. Так появился полноценный экраноплан.

В Советском Союзе также велись разработки экранопланов. В частности инженером Гроховским был разработан проект экраноплана амфибии с двумя двигателями, но развития эта идея не получила.

Весьма амбициозные проекты экранопланов существовали в Англии и США, но при их реализации  конструкторы столкнулись с массой трудных вопросов. Главными вопросами были: выбор оптимальной аэродинамической компоновки, создание прочных и лёгких антикоррозийных материалов, создание достаточно надёжного и устойчивого к морской воде двигателя. Большинство проектов до реализации не доходило, а те, что доходили, не хотели летать. Военные не нашли идею привлекательной, а фирмы не хотели тратить деньги на рискованные проекты. Так идея экраноплана постепенно заглохла бы, если бы не Александр Липпиш, создатель знаменитой «Кометы» Ме-163. Он смог решить проблему продольной устойчивости, создав используемую до сих пор аэродинамическую схему, получившую название «летающая рыба». В 70-х годах он разработал несколько проектов экранопланов для береговой охраны ФРГ, а его ученик Ханно Фишер даже смог наладить серийный выпуск экранопланов в Австралии.

Впервые по-настоящему гигантские экранопланы начали создавать в СССР в послевоенные годы. Тогда инженер Ростислав Алексеев, получивший Сталинскую премию за создание судов на подводных крыльях, сумел добиться государственного финансирования программы разработки экранопланов. И результат не заставил себя ждать. В 1966 году создаётся знаменитый корабль-макет (КМ), на западе известный как «каспийский монстр».

На тот момент он был самым большим летательным аппаратом в мире с массой 544 тонны.

В 1972 году создаётся «Орлёнок» — первый серийный десантный экраноплан-экранолёт.

Тем временем в ТАНТК им. Бериева, под руководством другого талантливого конструктора Роберта Бартини, создаётся ВВА-14, вертикально взлетающая амфибия.

В 1985 году создаётся экраноплан «Лунь», оснащённый противокорабельными ракетами «Москит».

Но беда приходит, откуда не ждали.

В 1980 году умирает Ростислав Алексеев, на котором держалась вся программа создания экранопланов.
А в 1984 году умирает министр обороны Устинов, поддерживающий строительство экранопланов. Новый министр отказывается от экранопланов в пользу подводных лодок. Затем перестройка и развал СССР, после чего об экранопланах забыли прочно и надолго. В 2011 году министерство обороны отказалось от дальнейшей эксплуатации экранопланов. А уже построенный «Лунь» будет в ближайшее время утилизирован.

Вместе со смертью Ростислава Алексеева умерли и экранопланы гиганты. После его смерти экранопланы гиганты, за исключением «Луня», больше не создавались.

Тем не менее, на этом история экранопланов не закончилась. И от разработок больших перешли к малым. Во второй половине 80-х годов разрабатывается первый гражданский экраноплан «Волга-2», после чего в конце ХХ – начале ХХI века появляется ряд экранопланов и экранолетов таких как «Акваглайд», «Иволга» и другие.

Эти экранопланы разрабатывались, в том числе, и для нужд ФСБ и должны были использоваться для борьбы с браконьерами.

Тем временем, пальма первенства в постройке экранопланов перешла от СССР к КНР. Ещё в 60-е годы, с использованием опыта советских инженеров, было создано несколько проектов экранопланов. А в девяностые годы программа получила большую государственную поддержку и стали появляться целые серии экранопланов, такие как XTW и DY. К сожалению из-за китайской секретности, информации о них крайне мало.

В 2003 году к идее создания экраноплана вернулись в США.

Фирма Boeing разрабатывала экраноплан «Пеликан» для армии США. Он должен был везти груз массой 680 тонн на расстояние в 18500 км и предназначался для скорой переброски войск. Но пока вестей о нём давно не было.

В 2011 году Японскими инженерами был разработан поезд экраноплан.

В отличие от всех других разработок в сфере высокоскоростного наземного транспорта, он использует для движения гладкую поверхность, создать которую гораздо, нежели проложить современную железную дорогу, кроме того, он использует питание от контактной сети, что позволяет значительно повысить его характеристики за счёт снижения массы топлива.

Тем временем в ТАНТК им. Бериева уже много лет ведутся разработки по настоящему гигантских экранопланов-экранолётов, Бе-1000, Бе-2500 и Бе-5000. Но реализации этих проектов ожидать не приходится.

Название

Страна

Год

Масса

Скорость

Мощность двигателей

Состояние

Назначение

Значение

Экраноплан Каарио

Финляндия

1935





Отсутствуют

Не используется

Опытная машина

Первый летающий экраноплан

СМ-1

СССР

1961

2830

270



Испытания завершены

Опытная машина

Первый экраноплан по схеме Алексеева

Х-113

ФРГ

1963

360

95

1х48 л.с.

Испытания завершены

Опытная машина

Первый экраноплан по схеме Липпиша

КМ

СССР

1966

554000

600

10х13000 кгс

Разбился

Опытная машина

Самый большой экраноплан

Орлёнок

СССР

1972

140000

500

1х14000 л.с.

2х10000 кгс.

Серийное производство завершено

Десантный экраноплан

Первый крупный серийный экраноплан

Лунь

СССР

1985

380000

600

8х13000 кгс.

Проводится утилизация

Ракетный экраноплан

Первый крупный боевой экраноплан

Иволга

Россия

1998

3900

2200

2х236 л.с.

Производится

Пассажирский экраноплан

Российский экраноплан















7. Так почему же.

На самом деле ответ на этот вопрос лежит на поверхности. Они не так хороши как кажется.

Главным недостатком экранопланов, на мой взгляд является скорость. Скорость в 2-3 раза уступающая современным самолётам. Хотя максимальная скорость экраноплана может достигать 600 км/ч, крейсерская скорость их не превышает 450 км/ч. Современные самолёты способны летать со скоростью более 1000 км/ч, и это остаётся их последнем преимуществом перед поездами, скорость которых уже давно перевалила за 500 км/ч. Если самолёт преодолевает расстояние из Лондона в Нью-Йорк за 6 часов, то экраноплану на это понадобится 14 часов. Именно большое время, необходимое на пересечение океана стало когда-то причиной упадка трансатлантических морских перевозок. Так же транспортные возможности экраноплана сильно ограничивает то что большинство крупных пассажирских аэропортов находится глубоко внутри континента.

В свою очередь для перевозки грузов экраноплан тоже не эффективен. Многие считают что экраноплан выгодно использовать для перевозок высокотарифных грузов, то есть грузов которые нужно возить быстро. Но на самом деле преимущества самолётов более очевидны. Главным препятствием здесь является то что курс экраноплана приходится прокладывать по морю. Возьмём самый вероятный маршрут из Шанхая, морских ворот Азии, в Роттердам, морские ворота Европы. Кратчайшее расстояние между ними 6000 км

Самолёт, летя над сушей, преодолеет это расстояние за 6 часов. Экраноплан в свою очередь вынужден будет идти морем. Кратчайшее расстояние по морю на этом направлении составит 13000 км, но в таком случае экраноплану придётся лететь через северный полюс. И при этом лететь у самой земли, огибая тросы высота которых может достигать десятков метров, и обходя грозовые фронты. а учитывая непогоду, которая и обычные самолёты губит, сможет летать северным путём далеко не каждый день. Таким образом в большинстве случаев лететь придётся южным путём, в обход Азии. А расстояние это будет составлять по самым скромным подсчётам 23000 км. Экраноплан преодолеет это расстояние за 51 час. А учитывая, прохождение Суэцкого канала то все 60 часов. Таким нехитрым образом вся экономичность экраноплана нивелируется тем, что он не может летать, над покрытой горами и лесами сушей.

Причиной же отказа военных от создания экранопланов является то что у военных теоретиков не было и нет до сих пор внятной доктрины наступательного применения экранопланов. Это связано с тем что они, в силу своих особенностей, не могут взаимодействовать ни с самолётами ни с кораблями. Это вынуждает формировать целые соединения из экранопланов, в которых одни экранопланы обеспечивают ПВО, другие артподдержку, третьи противолодочную оборону. Это в свою очередь заставляет строить больше экранопланов, что не каждый военный бюджет потянет.

8. Будут ли они построены

Даже, несмотря на всё я считаю, что есть шанс на то что экраноплан гигант будет построен. Я считаю что есть только одна возможность создать достаточно рентабельный пассажирский экраноплан, это создать экранолёт, который вылетая из обычных аэропортов сможет снижаясь над водой и продолжая движение на экране. Создание такого аппарата потребует прежде всего большой заинтересованности авиаперевозчиков, что в современных кризисных условиях маловероятно.

Так же есть вероятность что военные найдут новое, не известное нам применение экраноплана и создадут большой и мощный экраноплан.

9. Вывод

Преимущества экраноплана в экономичности нивелируются их низкой, по сравнению с самолётами скоростью и невозможностью летать над сушей. Поэтому в ближайшее время не стоит ожидать появления экраноланов гигантов.

В свою очередь малые экранопланы, в связи с освоением

9. Источники

«Известия»/ 21 ноября 2011/ Денис Тельманов

Петров Г. Ф./ Гидросамолеты и экранопланы России: 1910-1999/ 2000 год.

«Моделист конструктор» №9/ 1983

«Вокруг света» №12 (2831) Декабрь 2009

Маскалик , А . И . Экранопланы/ Транспортные суда XXI века 2005 года.

http://www.sdelanounas.ru/blogs/37511/

olymp.as-club.ru

Экранопла́н — АвтоГурман

Экранопла́н (от экран + [аэро]план; в официальной советской классификации судно на динамической воздушной подушке) — высокоскоростное транспортное средство, аппарат, летящий в пределах действия аэродинамического экрана, то есть на относительно небольшой (до нескольких метров) высоте от поверхности воды, земли, снега или льда. При равных массе и скорости площадь крыла экраноплана намного меньше, чем у самолёта. По международной классификации (ИМО) относятся к морским судам.

Согласно определению, сформулированному в принятом ИМО «Временном руководстве по безопасности экранопланов», экраноплан — это многорежимное судно, которое в своём основном эксплуатационном режиме летит с использованием «экранного эффекта» над водной или иной поверхностью, без постоянного контакта с ней, и поддерживается в воздухе, главным образом, аэродинамической подъёмной силой, генерируемой на воздушном крыле (крыльях), корпусе или их частях, которые предназначены для использования действия «экранного эффекта».

Экранопланы способны эксплуатироваться на самых различных маршрутах, в том числе и тех, которые недоступны для обычных судов. Наряду с более высокими гидроаэродинамическим качеством имореходностью, чем у других скоростных судов, экранопланы практически всегда обладают амфибийнымисвойствами. Помимо водной глади они способны передвигаться над твёрдой поверхностью (земля, снег, лёд) и базироваться на ней. Экраноплан, таким образом, объединяет в себе лучшие качества судна и самолёта.

Экранопланы, способные на длительное время отрываться от экрана и переходить в «самолётный» режим полёта, называются экранолётами.

Эффект экрана

Воздушные потоки под экранопланом, изображённые художником

По сути, экранный эффект — это та же воздушная подушка, только образуемая путём нагнетания воздуха не специальными устройствами, а набегающим потоком. То есть «крыло» таких аппаратов создаёт подъёмную силу не только за счёт разреженного давления над верхней плоскостью (как у «нормальных» самолётов), а дополнительно за счёт повышенного давления под нижней плоскостью, создать которое возможно только на очень небольших высотах (от нескольких сантиметров до нескольких метров). Эта высота соизмерима с длиной средней аэродинамической хорды (САХ) крыла. Поэтому крыло у экраноплана стараются выполнить с небольшим удлинением.

Эффект экрана связан с тем, что возмущения (рост давления) от крыла достигают земли (воды), отражаются и успевают дойти до крыла. Таким образом, рост давления под крылом получается большим. Скорость распространения волны давления, конечно, равна скорости звука. Соответственно, проявление экранного эффекта начинается с
,

где l — ширина крыла (хорда крыла), V — скорость звука, h — высота полёта, v — скорость полёта.

Чем больше САХ крыла, ниже скорость полёта и высота — тем выше экранный эффект:

Например, максимальная дальность полёта экранолёта «Иволга» на высоте 0,8 м составляет 1150 км, а на высоте 0,3 метра с той же нагрузкой — уже 1480 км.

Традиционно на скоростях полётов у самой земли принято считать высотой действия экрана половину хорды крыла. Это даёт высоту порядка метра. Но у достаточно больших экранопланов высота полёта «на экране» может достигать 10 и более метров.

Центр давления (общая точка приложения силы) экранного эффекта находится ближе к задней кромке, центр давления «обычной» подъёмной силы — ближе к передней кромке, поэтому, чем больше вклад экрана в общую подъёмную силу, тем больше центр давления смещается назад. Это приводит к проблемам балансировки. Изменение высоты меняет балансировку, изменение скорости — тоже. Крен вызывает диагональное смещение центра давления. Поэтому управление экранопланом требует специфических навыков.

Конструкция

В конструкциях экранопланов можно выделить две школы: советскую (Ростислав Алексеев) с прямым крылом и западную (Александер Мартин Липпиш (на нем.)) с треугольным крылом обратной стреловидности с выраженным обратным поперечным V. Схема Р. Е. Алексеева требует бо́льшей работы по стабилизации, но позволяет двигаться с бо́льшими скоростями и в самолётном режиме. Схема Липпиша включает средства снижения избыточной устойчивости (крыло с обратной стреловидностью и обратное поперечное V), что позволяет снизить недостатки балансировки экраноплана в условиях небольших размеров и скоростей.

Третьей предложенной схемой стала тандемная схема Г. Йорга (ФРГ), однако несмотря на ряд преимуществ (автоматическая стабилизация) последователей пока не имеет.

Также идею экранного эффекта используют суда с динамической воздушной подушкой. В отличие от экранопланов высота их полета ещё ниже, но по сравнению с судами на подводных крыльях и на воздушной подушке они могут иметь большую скорость при меньших затратах энергии.

Достоинства и недостатки экранопланов и экранолётов

Экраноплан Акваглайд-5

Достоинства
  • Высокая живучесть: современные экранолёты гораздо безопаснее обычных самолётов, так как в случае обнаружения неисправности в полёте амфибия может сесть на воду даже при сильном волнении. Причём это не требует совершения каких-либо предпосадочных манёвров и может быть осуществлено просто сбросом газа (например в случае неисправности двигателей). Также и сама неисправность двигателя зачастую не столь опасна для крупных экранопланов ввиду того, что они имеют несколько двигателей, разделённых на стартовую имаршевую группу, и неисправность двигателя маршевой группы может быть компенсирована запуском одного из двигателей стартовой группы.
  • достаточно высокая скорость — от 400 до 600 и более км/ч — экранопланы по скоростным, боевым и грузоподъёмным характеристикам превосходятсуда на воздушной подушке и суда на подводных крыльях
  • у экранопланов высокая экономичность и более высокая грузоподъёмность по сравнению с самолётами, так как подъемная сила складывается с силой, образующейся от экранного эффекта.
  • для военных немаловажна малозаметность экраноплана на радарах вследствие полёта на высоте нескольких метров, быстроходность, невосприимчивость к противокорабельным минам
  • для экранопланов не важен тип поверхности, создающей эффект экрана — они могут перемещаться над замёрзшей водной гладью, снежной равниной, над бездорожьем и т. д.; как следствие, они могут перемещаться по «прямым» маршрутам, им не нужна наземная инфраструктура: мосты, дороги и т. д.
  • экранолёты относятся к безаэродромной авиации — для взлёта и посадки им нужна не специально подготовленная взлётная полоса, а лишь достаточная по размерам акватория или ровный участок суши.
Недостатки
  • одним из серьёзных препятствий регулярной эксплуатации экранопланов является то, что место их предполагаемых полётов (вдоль рек) очень точно совпадает с зонами максимальной концентрации птиц;
  • низкая маневренность, так как экраноплан, как и самолет, для изменения направления движения должен создавать центростремительную силу, единственным источником которой является крыло. При высоте полета порядка САХ крыла возможные крены очень малы, а радиусы поворотов слишком велики.
  • экраноплан «привязан» к поверхности и не может лететь над неровной поверхностью; этого недостатка лишён экранолёт;
  • управление экранопланом отличается от управления самолётом и требует специфических навыков;
  • хоть полет «на экране» и связан с меньшими энергетическими затратами, нежели у самолета, однако процедура старта требует большейтяговооруженности, сравнимой с таковой у транспортного самолета, и соответственно применения дополнительных стартовых двигателей, не задействованных на маршевом режиме (для крупных экранопланов), либо особых стартовых режимов для основных двигателей, что ведет к дополнительному расходу топлива;

История

Открытие эффекта экрана и начало использования

В середине 1920-х годов авиаторы впервые столкнулись с экранным эффектом при взлёте и особенно при посадке самолётов-низкопланов. Было замечено некоторое увеличение подъёмной силы крыла, когда самолёт продолжал лететь над полем, как бы не желая садиться. Кроме того, экранный эффект иногда приводил к неприятностям. При движении вблизи экрана центр давления крыла перемещается к его задней кромке, что в случае недостаточной эффективности горизонтального оперения становится причиной аварии во время посадки самолёта.

Во время экспериментальных полётов в 1932 году на небольшой высоте над Северным морем тяжёлого двенадцатимоторного самолёта «Dornier Do X», крыло которого имело значительную хорду, было замечено уменьшение аэродинамического сопротивления и расхода топлива.

В 1935 году финский инженер Тойво Каарио (на финск.) построил первый экспериментальный буксируемый аппарат с целью использования и изучения экранного эффекта. Сани-экраноплан Каарио имели крыло размером 2×2,6 м, установленное на лыжи. Экраноплан буксировали с помощью аэросаней.

Одной из первых отечественных работ, которая относилась к исследованиям экранного эффекта, является работа Б. Н. Юрьева «Влияние земли на аэродинамические свойства крыла». Затем, уже в 1930-е годы, проводились теоретические исследования экранного эффекта В. В. Голубевым,Я. М. Серебрийским, Ш. Я. Биячуевым и другими. В 1932 году известный авиационный инженер, изобретатель и авиаконструктор П. И. Гроховскийразработал проект экраноплана-амфибии с двумя двигателями, аэродинамическая компоновка которого характерна для некоторых экранопланов наших дней.

При разработке экранопланов конструкторские фирмы многих государств столкнулись со множеством технических проблем, начиная от проблемы выбораантикоррозийных материалов и заканчивая проблемами устойчивости в полёте. Правительства этих стран отказались поддержать проекты, а разрабатывать «на свой страх и риск» фирмы не решились. Если конструкции и были разработаны, то так и остались в виде чертежей.

Советские разработки

Все советские разработки экранопланов можно разделить на три группы:

  • конструкции ЦКБ по СПК под руководством Ростислава Алексеева
  • кон

xn--80aafe9bhdrpm.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
