Временное усиление | Warspot.ru

Часто модернизация танка начинается практически сразу после принятия его на вооружение и начала подготовки к серийному производству. Т-34 в этом отношении не являлся исключением. Уже на первом году выпуска конструкция машины претерпела целый ряд изменений, улучшивших характеристики танка и упростивших её производство. Ещё сильнее Т-34 изменился в 1941 году. Например, с марта 1941 года вместо орудия Л-11 танк получил более мощную систему Ф-34. Было в планах и усиление брони, правда, этот пункт удалось реализовать лишь отчасти. Речь идёт об экранировке Т-34, которую танки получали с перерывами с 1941 по 1943 годы.

Вынужденное усиление

Очередной этап истории экранировки советских танков начался весной 1941 года. В это время вдобавок к начавшимся ранее работам по экранировке Т-26 и Т-28 конструкторы получили задачу усилить бронирование КВ-1 и КВ-2. Толчок началу этих работ дала разведывательная информация о новых типах немецких танков, добытая советской разведкой в начале марта 1941 года.

Согласно ей, тяжёлые танки «Тип V и Тип VI» вооружались 75-мм пушками, способными поражать новые советские тяжёлые танки.

15 марта 1941 года было подписано постановление Совета народных комиссаров СССР и ЦК ВКП (б) № 548-232 сс, согласно которому уже к 1 мая требовалось изготовить по 2 опытных образца экранированных КВ-1 и КВ-2. В серию экраны должны были запускаться с 1 июня. Эта работа должна была стать временным решением, поскольку летом планировалось снабдить КВ более толстой бронёй (и этот план был реализован — правда, только на КВ-1, т.к. КВ-2 и без того был перегружен). Хотя немецкие тяжёлые танки летом 1941 года на советско-германском фронте так и не появились, идея усилить броню оказалась верной.

Чертёж экранировки башни Т-34. Согласно подписям на штампе, окончательно чертёж был утверждён 13 июня 1941 года

Другой новый танк Красной армии, Т-34, тоже получил экранирование. Но случилось это позже и совсем по иным причинам: разведсводки не имеют к ним никакого отношения.

В период с 1 по 21 апреля 1941 года на полигоне Мариупольского завода им. Ильича были обстреляны два корпуса и две башни Т-34. Использовались 37-мм польская противотанковая пушка Armata przeciwpancerna 37 mm wz. 36 Bofors, 37-мм противотанковая пушка обр.1930 г., две 45-мм противотанковые пушки обр.1937 г. и 76-мм дивизионная пушка обр. 1902–30 гг. Выяснилось, что броня корпуса и башни, за исключением верхнего лобового листа корпуса, пробивается 45-мм остроголовыми снарядами на дистанции 600 метров и ближе. Особенно уязвимыми оказались борта. Лоб корпуса был защищён надёжнее и даже выдержал попадание 76-мм снарядов. Но ослабленные зоны имелись и на нём.

Броня толщиной 45 мм теперь выглядела недостаточной.

Чертёж экранировки корпуса. Эта конструкция была забракована, поскольку болтовое соединение могло быть сбито первым же попаданием снаряда

Для КБ завода №183 и Главного автобронетанкового управления Красной армии (ГАБТУ КА) это не было новостью. Ещё 5 марта 1941 года были утверждены тактико-технические требования по «танку Т-34 с торсионной подвеской Т-60», позже Т-60 было исправлено на Т-34-Т. Цифра 60 в обозначении означала, что толщина верхнего лобового листа танка доводилась до 60 мм. О том, что броня толщиной 45 мм не является гарантированной защитой от снарядов 45-мм пушки, знали уже тогда.

В середине апреля 1941 года история с усилением брони модернизированного Т-34 получила продолжение. Было предложено усилить до 60 мм весь лоб корпуса и башню, а толщина днища увеличивалась с 20 до 30 мм. Такая машина известна как А-43.

Рассматривался вопрос и об усилении брони обычных Т-34. 7 мая 1941 года вышло постановление СНК СССР и ЦК ВКП(б) № 1216-502сс «О производстве танков Т-34 в 1941 году». В нём речь шла о будущем производстве А-43, а также о танке Т-44 (А-44). В контексте этой статьи интересен 10-й пункт постановления:

«Обязать:

а) Наркомсредмаш т. Малышева и директора завода № 183 т. Максарева в июне месяце с.г. изготовить и совместно с Наркомобороны (ГАБТУ КА) испытать два опытных образца танка Т-34 с дополнительным экранированием башни и лобового листа корпуса бронею толщиной 13–15 мм. Обеспечить в 1941 г. экранирование 500 шт. танков Т-34, находящихся в войсковых частях путем высылки на места специальных бригад с материалом и инструментом;

б) Наркомсудпром т. Носенко и директора Мариупольского завода т. Гармашева обеспечить изготовление броневых деталей для экранирования 2-х танков Т-34, в двухнедельный срок по получении чертежей от завода № 183;

в) Наркомобороны (ГАБТУ КА т. Федоренко) организовать для экранирования танков Т-34 в войсковых частях базы, обеспечив их оборудованием для производства сварочных и механических работ, и вспомогательной рабочей силой.

СТЗ и заводу № 183 выпускать экранированные танки по утвержденному образцу с августа 1941 г.

Мариупольскому заводу поставлять заводу № 183 в соответствии с выпуском экранированных танков броневые детали, начиная с июля месяца 1941 г.

Заводу № 264 Наркомсудпрома с июля 1941 г. поставлять СТЗ корпуса и башни с деталями для экранировки».

На момент подписания этого документа никаких экранов не существовало даже в виде разработок. КБ завода №183 их только предстояло разработать. К работе также подключался филиал НИИ-48, занимавшийся бронёй. В некоторых публикациях утверждается, что экраны были разработаны уже в мае 1941 года, но это не так. Согласно сводке опытных работ завода №183, в мае 1941 года чертежи ещё были в работе. При этом завод вместо брони толщиной 15 мм использовал задел по БТ-7, толщина этих листов составляла 13 мм. К началу июня конструкторы ещё не определились со способом крепления экранов — на болтах или при помощи сварки. Завод отдавал предпочтение креплению на болтах с зазором между экраном и основным листом 25 мм. В мае были проведены первые опыты по обстрелу экранов. Выяснилось, что после их установки предел сквозного пробивания (скорость, необходимая снаряду для пробития брони) увеличился на 40–55 м/с.

Т-34 с серийным номером 811-28, один из двух танков, получивших экранировку

Рабочая документация по экранам была готова к середине июня 1941 года. Как и предполагалось ранее, экраны крепились на болтах, которые, в свою очередь, крепились на приварных бонках. Лобовая часть корпуса прикрывалась четырьмя листами сверху и двумя снизу, такая конструкция была более простой в изготовлении и позволяла быстрее заменить экран в случае его повреждения. Носовая балка не экранировалась, хотя прорабатывался вариант установки экрана для машин, имевших цельную лобовую часть корпуса без балки. Башня получила более надёжное усиление: экраны ставились по всему её периметру, защищалось и подбашенное кольцо. Согласно расчётам, общий вес экранировки составил 1050 кг.

Эта машина была снята в июле 1941 года на проходной завода №183

Как и требовало постановление СНК №1216-502сс, экранировку получили два танка. Это были машины с серийными номерами 0618-7 (1940 года выпуска с орудием Л-11 и безбалочной лобовой деталью корпуса) и 811-28 (1941 года выпуска с орудием Ф-34 и корпусом, имеющим балку). Правда, случилось это не в июне, а уже в июле 1941 года. На переоборудование танков понадобилось в среднем 120–140 человекочасов, что вполне соответствовало норме для подобных работ.

Для того, чтобы понять, как утяжеление повлияет на характеристики танка, третью машину (с номером 311-25-3) догрузили до массы 28,5 тонн и испытали весной – летом 1941 года. После 1697 километров пробега особых проблем выявлено не было. Но общий недостаток экранированных машин дал знать о себе и тут: из-за перегрузки лобовой части корпуса наблюдались «клевки» при движении на ухабистых дорогах.

На экраны пошёл задел брони для БТ-7 толщиной 13 мм

Распространённое утверждение, согласно которому организации производства экранировки помешала война, не совсем верно. Да, занятые корпусным производством предприятия в новых условиях оказались перегружены основными заказами. Но имелись претензии и к самим экранам. Крепление на болтах оказалось ненадёжным, поскольку первое же попадание любого снаряда болты срывало. Конструкция с грязевыми щитками тоже была слишком сложной.

Экранировку предлагалось переделать: экраны нужно было ставить вплотную к листам, причём методом сварки.

Предлагалось экранировать наклонные борта корпуса в районе боевого отделения. Свои претензии высказал и филиал НИИ-48. Там справедливо заметили, что экраны не прикрывают самые уязвимые места во лбу корпуса: люк механика-водителя и установку курсового пулемёта. Правда, эти детали не прикрыли ни в одном из последующих вариантов экранировки Т-34.

В любом случае, разработку завода №183 забраковали и в серию она всё равно не пошла бы. Обе машины, оснащённые такими экранами, отправились на фронт, причём танк с пушкой Ф-34 даже «всплыл» на одной из фронтовых фотографий.

Второе пришествие экранов

После того, как в июле 1941 года экранировка разработки завода №183 была забракована, на некоторое время работы по этой теме приостановились. В отличие от КВ-1, Т-34 не получил более толстых бронелистов: машина продолжала выпускаться с бронёй толщиной 45 мм. Осенью 1941 года вопрос об экранировке был поднят во второй раз. Этому способствовали анализ боевого применения Т-34 и трофейные документы, среди которых оказалась и немецкая памятка по борьбе с советскими танками.

Данные из неё во многом совпали с теми, что были получены весной 1941 года. Лобовая часть корпуса Т-34 оказалась самой стойкой, а наиболее слабой частью танка были нижние части бортов корпуса, которые поражались противотанковой артиллерией даже небольшого калибра с дистанции 400 метров и ближе. Ещё хуже была ситуация при обстреле этой же зоны из 50-мм противотанковой пушки Pak 38, которая уже летом 1941 года массово применялась немецкой армией. Эти орудия брали Т-34 в борт с дистанции 700 метров, на той же дистанции танк поражался и более массовым орудием — 105-мм лёгкой полевой гаубицей leFH 18.

В октябре 1941 года появилось предложение установить экраны по бортам Т-34. На наклонные борта предлагалось ставить экраны толщиной 15 мм, а ходовую часть прикрыть экранами толщиной 25 мм. Также во фронтальной и боковой проекциях предлагалось ставить защиту для погона, тем самым предотвратив его заклинивание. Для компенсации увеличившейся массы танка предлагалось разработать катки с внутренней амортизацией и меньшим диаметром.

Постановление ГКО №1062сс от 25 декабря 1941 года, которое инициировало вторую, основную волну экранировки Т-34

На практике работы по экранировке пошли в ином направлении. Производство А-43 к осени 1941 года превратилось в призрачную мечту, поэтому было решено усиливать уже имеющуюся конструкцию. Несмотря на то, что результаты обстрела говорили о необходимости усиления прежде всего бортов корпуса, основным «приёмником» вражеских снарядов оставалась лобовая часть машины. Именно её и было решено усиливать.

В середине ноября 1941 года на заводе №112 состоялось техническое совещание по этому вопросу. Затем он неоднократно поднимался на уровне наркомата танковой промышленности (НКТП). 25 декабря 1941 года Сталин подписал постановление ГКО №1062сс «О танках Т-34 и Т-60». Согласно этому документу, с 15 января все Т-34 должны были выпускаться с экранированной до 60 мм лобовой частью, а с 15 февраля — с утолщённой до 60 мм бронёй.

Экранированные Т-34 завода №112 Ленинградский фронт, лето 1942 года

К тому времени производство Т-34 было освоено на трёх предприятиях: Сталинградском тракторном заводе (СТЗ), заводе №112 (г. Горький) и заводе №183 (г. Нижний Тагил). Головным заводом оставался завод №183, но к началу 1942 года заводы выпускали достаточно сильно различающиеся танки. Из-за технических трудностей к концу 1941 года на заводе №183 стали выпускать башню шестигранной формы, в которой использовались наработки по А-43 (например, характерная орудийная установка, раздельные круглые люки и другие детали). Имелись отличия и по корпусу. Различались и танки заводов №112 и СТЗ, и со временем отличия только накапливались.

Несмотря на то, что по техническим условиям экранировалась только передняя часть бортов башни, часто экранировка имелась даже на её корме

Завод №183 решил подойти к вопросу выполнения постановления ГКО №1062сс по-своему. Согласно письму от 3 января 1942 года, экранировку должна была получить только носовая часть корпуса. Улучшение защиты башни осуществлялось путём увеличения толщины её брони до 60 мм. С учётом того, что башня была литой, а толщина 52 мм соответствовала катаной броне толщиной 45 мм, получалось, что уровень защиты такой башни оказывался ниже требуемого. При этом фактически башни так и продолжали лить с толщиной стенок 52 мм.

На заводе №112 к 13 января разработали схему экранировки, в которой лобовая часть корпуса, а также лоб и частично борта башни прикрывались экранами толщиной 15 мм. Как и в случае с экранировкой завода №183, экраны крепились при помощи сварки. Собирались они из небольших фрагментов.

В Сталинграде экранировкой занимался поставщик корпусов и башен — завод №264. Там также разработали экранировку с усилением брони лобовой части корпуса и частично башни. При этом, если на заводе №112 использовались в основном литые башни, то на заводе №264 — сварные.

Уничтоженный вражеским огнём Т-34 выпуска завода №183 с экранированным корпусом

Первым к экранировке Т-34 приступил завод №183. Случилось это 20 января 1942 года. Завод №112 начал изготовлять экранированные корпуса и башни с 1 февраля, а завод №264 — со 2 февраля. К 17 февраля на заводе №264 было готово примерно по 120 таких корпусов и башен. На заводе №112 выпуск шёл неоднородно — всего там изготовили 80 экранированных корпусов и 109 экранированных башен. Получается, что в феврале 1942 года Т-34 стали экранироваться сотнями, но… 23 февраля 1942 года Сталин подписал постановление ГКО №1333, согласно которому экранировка упразднялась. Правда, выпущенный задел по экранированным корпусам и башням использовался для постройки танков.

Экранированный Т-34 выпуска СТЗ. Лето 1942 года. Машина построена из задела по корпусам

Почему же от экранировки Т-34 отказались? Ещё 21 января был подготовлен проект постановления ГКО «О сроках выпуска танков Т-60 и Т-34 с экранированной и утолщённой лобовой частью», согласно которому срок выпуска экранированных танков сдвигался на 10 февраля. С 10 марта должны были выпускаться танки с утолщённым лбом корпуса и экранированной башней, а с 1 апреля экранировка полностью заменялась на утолщённую броню. В феврале 1942 года, впрочем, стало ясно, что на утолщение катаной брони рассчитывать не стоит. Перегруженные заказами и испытывающие трудности заводы просто физически не могли перейти на броню толщиной 60 мм. Что же касается экранировки, то она отнимала у заводов много времени, сил и ресурсов.

Самая же главная причина заключалась в том, что какой-то существенной выгоды экранировка не давала. Оставшиеся экранированные корпуса и башни расходовались постепенно, например, на СТЗ подобными корпусами оснащались танки выпуска лета 1942 года.

Т-34 завода №112 с экраном-«заплаткой». Это было не усиление брони, а скорее устранение брака. Экраном прикрывали трещины в верхнем лобовом листе корпуса

Тем не менее на заводе №112 к экранировке вынужденно возвратились. На сей раз причиной тому стало не усиление брони, а брак по броневым листам, которого было много в 1942 году. Прежде всего это касалось верхнего лобового листа корпуса. Сложная деталь с кучей вырезов стала настоящей головной болью заводчан. Именно по этой причине на верхний лобовой лист стали ставить экраны. Это была скорее заплатка, правда, часто имевшая размер всей лобовой детали. От более ранних экранов они отличались формой, часто выполняясь цельными.

Защита от «термитных снарядов»

Вновь к теме экранировки Т-34 пришлось вернуться в самом конце лета 1942 года. Немцы всё чаще стали использовать новые типы боеприпасов, прежде всего, кумулятивные, или, как их ещё называли, термитные снаряды. Впервые их применение против танков было отмечено в конце 1941 года, хотя по-настоящему массово немцы стали их использовать с начала 1942 года. Это существенно повысило боевую эффективность короткоствольных орудий, которыми вооружались Pz.Kpfw.IV и StuG III. По советским данным, броню толщиной 45 мм кумулятивный снаряд легко пробивал на дистанции 1000 метров. Также отмечалось использование подкалиберных снарядов.

Корпус и башня Т-34 в ходе испытания экранов осенью 1942 года

Ещё один неприятный сюрприз примерно в это же время преподнёс НИИ-48. Проанализировав картину боевого применения Т-34 за май – июль 1942 года, специалисты института подготовили крайне интересный доклад. Выяснилось, что 50,5% поражений пришлось на борта Т-34.

В самом начале сентября 1942 года ГАБТУ КА инициировало работы по созданию экранов для защиты от новых типов снарядов. При этом теперь об экранировке лба речи не велось: стало ясно, что защищать надо совсем другие части танка.

Установка экранов вплотную к листам показала плохие результаты

12 сентября 1942 года на заводе №112 прошло совещание на тему защиты от новых типов боеприпасов с участием заводского руководства, представителей НИИ-48 и представителя ГАБТУ КА инженер-подполковника М.А. Бурцева. Инженер А.Т. Ларин из НИИ-48 предложил расположить экраны на некотором расстоянии от основного листа, как минимум не меньшим, чем длина сердечника подкалиберного снаряда. Что же касается кумулятивного снаряда, то для выявления способов защиты требовалось провести опыты. Было решено провести испытания с различными вариантами крепления экрана, отличающимися расстоянием до основного бронелиста.

Наиболее эффективным оказалось размещение экранов на расстоянии от защищаемого ими листа

Обстрел образцов экранов производился на Гороховецком АНИОП в период с 25 сентября по 9 октября 1942 года. На корпус и башню Т-34 были установлены различные экраны, как вплотную к листам, так и на различном расстоянии от них. Выяснилось, что экраны толщиной 10 и 20 мм без воздушного зазора легко пробиваются кумулятивными снарядами как советской 76-мм полковой пушки, так и немецкой 75-мм пушки KwK L/24, установленной в Pz.Kpfw.IV Ausf.E.

Наилучшие результаты показали экраны толщиной 5 и 20 мм, установленные на расстоянии 425–480 мм от основного листа. Такую комбинацию кумулятивные снаряды не пробили. Также выяснилось, что башня танка, даже без экранов, более устойчива к кумулятивным снарядам, чем борт корпуса. Была выявлена и низкая живучесть экранов. Экран толщиной 16 мм, как показали испытания, разрушался при попадании двух подкалиберных либо трёх кумулятивных снарядов.

Макет экранировки Т-34, позже реализованный в металле

Изучив результаты обстрела, коллектив КБ завода №112 во главе с В.В. Крыловым в середине октября 1942 года разработал проект экранировки Т-34. Поскольку защищать танк предстояло как от кумулятивных, так и от подкалиберных снарядов, экраны пришлось делать достаточно толстыми, а значит, вес их получался немаленьким. Основной вариант проекта предусматривал использование экранов толщиной 20 мм, самых толстых и тяжёлых.

Этот же макет справа

Согласно проекту, экранами защищались борта, подкрылки, носовая балка, а также борта и частично носовая часть башни. Также существовал «облегчённый» вариант без защиты башни. Всего было предложено пять вариантов экранировки, отличающихся толщиной экранов и уровнем защиты. Боевая масса танков, оснащённых такими экранами, варьировалась от 31,8 до 32,19 тонн. Для сравнения: Т-34 без экранировки имел боевую массу 28,63 тонны.

Экраны крепились на болтах с применением пружин Бельвиля. Для облегчения работ с ходовой частью экраны, её прикрывающие, были установлены на петлях. При необходимости такой экран можно было отсоединить от креплений снизу и откинуть вверх.

В списке предложенных вариантов экранировки значилось несколько модернизаций с изменением углов наклона бортов корпуса. Они предлагались, скорее, как резервные варианты, поскольку во время войны переделывать танк так сильно никто бы не стал.

Макет получил защиту носовой балки

После обсуждения представленного проекта в ГАБТУ КА было принято компромиссное решение. Безусловно, экраны толщиной 20 мм защищали танк лучше, но рост массы оказался слишком большим. Было решено использовать листы толщиной 16 мм. Экранированный танк предлагалось построить в двух вариантах. Первый вариант предполагал увеличение боевой массы на 2622 кг, при этом защищался и корпус, и башня танка. Второй вариант не предусматривал защиту башни, зато масса экранировки получалась меньшей — 1833 кг. Во втором случае использовались листы толщиной не только 15–16, но и 10 мм.

Так выглядела экранировка по второму варианту. Весна 1943 года

19 ноября доклад по экранировке был представлен Сталину. В нём предлагалось построить 46 экранированных Т-34 — 23 по первому варианту и 23 по второму. Предложение было Сталиным одобрено, 7 декабря 1942 года он подписал постановление ГКО №2594сс, согласно которому завод №112 выпускал к 1 марта 1943 года указанное число экранированных машин. Изготовили их весной 1943 года.

Т-34 с башенным номером 232 из состава 41-й танковой бригады, также имевший второй вариант экранировки. Машина была уничтожена попаданием 75-мм бронебойного снаряда в лоб корпуса

Построенные машины поступили на вооружение 139-го и 198-го танковых полков. По распоряжению командующего бронетанковыми и механизированными войсками Красной армии №064 от 9 июня 1943 года, машины были отправлены на фронт для испытаний в боевых условиях. Части, оснащённые экранированными Т-34, попали в состав 41-й танковой бригады 5-го танкового корпуса и 111-й танковой бригады 25-го танкового корпуса. В 139-м танковом полку имелся 21 Т-34, экранированный по первому варианту, а также 11 Т-34 с экранировкой второго варианта. В 198-й танковый полк попало два танка с первым вариантом экранировки, 12 — со вторым, а также 18 Т-34 завода №112 безо всякой экранировки.

Танк с башенным номером 100 имел первый вариант экранировки. Он также был уничтожен попаданием в лоб корпуса, но уже 88-мм снарядом

На марше к месту сосредоточения был выявлен ряд дефектов ходовой части и моторно-трансмиссионной группы. Данные дефекты, впрочем, наблюдались и на Т-34 без экранировки. Более специфическим недостатком стало ухудшение манёвренности при движении по мягкому грунту. Связано это было с забиванием грязи между основной бронёй и экраном при разворотах. В целом же оказалось, что на проходимость и манёвренность экраны почти не влияют.

Ещё одно попадание 88-мм снаряда, на сей раз в борт корпуса танка №111

Бригады, укомплектованные экранированными Т-34, принимали участие в боевых действиях с 25 июля по 8 августа 1943 года. К началу наступления в 41-й танковой бригаде имелось 89 Т-34 и десять Valentine. 28 июля соединение пошло в бой, имея задачу выбить противника из Руднево. Противник встретил атаку огнём танков, самоходных орудий и противотанковой артиллерии. Бригаде удалось занять населённый пункт ценой потери семи экранированных танков. Выяснилось, что экранировка хорошо держит кумулятивные снаряды калибра 75 мм. Но противник в основном вёл огонь бронебойными снарядами калибра 75 мм. Хуже того, именно в этих местах немцы использовали 88-мм тяжёлые противотанковые орудия 8. 8 cm Pak 43/41. Серьёзные потери бригада понесла и на следующий день.

Экран в лобовой части башни не защитил танк №321 от пробития бронебойным 75-мм снарядом

С боями 41-я танковая бригада прошла 35 километров, успешно выполнив задачу. Но именно экранированные танки из числа её машин понесли наибольшие потери. Исправными остались два танка с 1-м вариантом экранировки и пять — со вторым. 14 танков было потеряно безвозвратно, пять требовало капитального ремонта и шесть — среднего ремонта.

В 111-й танковой бригаде осталось пять исправных экранированных танков. Благодаря участию в менее интенсивных боевых действиях и меньшему количеству экранированных танков их потери в этом соединении оказались ниже. Безвозвратно было потеряно два танка, требовало капитального ремонта ещё два (все со вторым вариантом экранировки). Ещё пять экранированных танков (из них один с первым вариантом экранировки) требовали среднего ремонта.

Эта машина с башенным номером 222 подорвалась на мине. Всего от мин было потеряно четыре экранированных танка, ещё один был повреждён миномётным огнём и два были выведены из строя бутылками с зажигательной смесью

Анализ нанесённых повреждений сделал выводы по эффективности экранировки ещё более мрачными. Всего было насчитано по два попадания бронебойными снарядами калибра 50 мм и кумулятивными калибра 75 мм. Наибольшее число попаданий (37) пришлось на бронебойные снаряды калибра 75 мм, из них 16 в борт, пять в подкрылки, шесть в носовую часть корпуса и десять в башню. Попаданий 88-м снарядов из Pak 43/41 насчитали 15 штук, из них семь в борт, три в подкрылки, два в нос корпуса, два в корму и один в башню. Всего же в борта попали 24 снаряда, а в подкрылки — девять. Да, идея о дополнительной защите бортов оказалась верной. Но для защиты от огня 75-мм и 88-мм противотанковых орудий экраны оказались не эффективными. Да и от бронебойных снарядов калибра 50 мм экраны тоже не спасали.

Захваченная немецкая 88-мм противотанковая пушка Pak 43/41. Часть экранированных танков была уничтожена именно из таких орудий

Результаты боевого применения экранированных Т-34 были сведены в отчёт, подготовленный 25 сентября 1943 года. Его составители предлагали НКТП разработать более надёжную защиту для бортов. Но на тот момент даже тяжёлые танки не имели надёжной защиты от Pak 43. Участие в боях опытной партии Т-34, построенной заводом №112, оказалось последним случаем массового применения экранированных танков Красной армией. Работы по экранировке танков не остановились, но они уже не выходили за рамки изготовления опытных образцов.

Автор выражает большую признательность Алексею Макарову и Игорю Желтову (г. Москва) за помощь в подготовке статьи и за предоставленные материалы.


Источники:

  1. Материалы ЦАМО РФ
  2. Материалы ГАРФ
  3. Материалы РГАСПИ
  4. Материалы РГАЭ
  5. Фоторахив автора
  6. Архив Игоря Желтова
  7. Материалы РГАКФД

Статистика Т-26Э | War Thunder

  • Масса 12. 0 тонн
  • Цена 400¤
  • Награда 20%
  • Бонус к исследованиям 200%
  • Цена тренировки экипажа 450€
  • Заметность 74 %
  • Время перезарядки 3.8 с
  • Бесплатных ремонтов 30
  • Мощность 141 л. с. при 2200 об/мин
  • Макс. скорость 33 км/ч
  • Преодолеваемый подъем 33°
  • Цена ремонта 370€
  • Орудие
    45-мм пушка 20-К (Боезапас: 205)
    7,62-мм пулемёт ДТ (Боезапас: 1890)
  • Поворот башни 15.2°/с
  • armor_piercing_100 62 мм
  • armor_piercing_500 59 мм
  • armor_piercing_1000 45 мм
  • Наборов оружия 1
  • Время бесплатного ремонта 9м.
  • Бронь корпуса (корма) 45 мм
  • Бронь корпуса (борт) 45 мм
  • Бронь корпуса (лоб) 45 мм
  • Бронь башни (корма) 45 мм
  • Бронь башни (борт) 45 мм
  • Верт. углы наводки (макс) 22°
  • Верт. углы наводки (мин) -6°
  • Бронь башни (лоб) 45 мм
  • Экранированные танки СССР времён Великой Отечественной войны

    Вы уже наверное видели КВ-1 с дополнительным экранированием броневыми листами, которые крепились к корпусу и башне болтами. 30 мм листы спереди и 25 мм по бокам, но менее известно, что другие советские танки также экранировались подобным образом.

    Давайте начнем с Т-26.

    В конце 1930-х годов был разработан ряд проектов по увеличению брони танка Т-26, но ни один из них не был реализован до начала Советско-финляндской войны. По сравнению с первоначальной броней танка Т-26 экраны были впечатляюще толстыми: до 40 мм. Танк выдерживал выстрелы из 45-мм орудий с 400-500 метров. Эта дополнительная броня устанавливалась как на старые модели 1933 года T-26, так и на более новые модели 1939 года с помощью сварки и болтов. Более поздние модели использовали только сварку.

    Первые танки были переоборудованы ещё во время Советско-финляндской войны (89 машин), но самое большое количество экранированных Т-26 собрали в Ленинграде во время блокады. Боевая масса танка увеличилась до 12 тонн оказав существенное влияние на ходовые качества, но способность противостоять противотанковой артиллерии врага была важнее, чем способность быстро передвигаться. Ленинградскую модификации танка Т-26 можно отличить отсутствием подвижной пушечной маски. Поскольку время было очень важно, дополнительная броня маски была неподвижной и имела отверстия, вырезанные для пушки, в отличие от довоенных танков, где дополнительная броня крепилась к самой маске орудия.

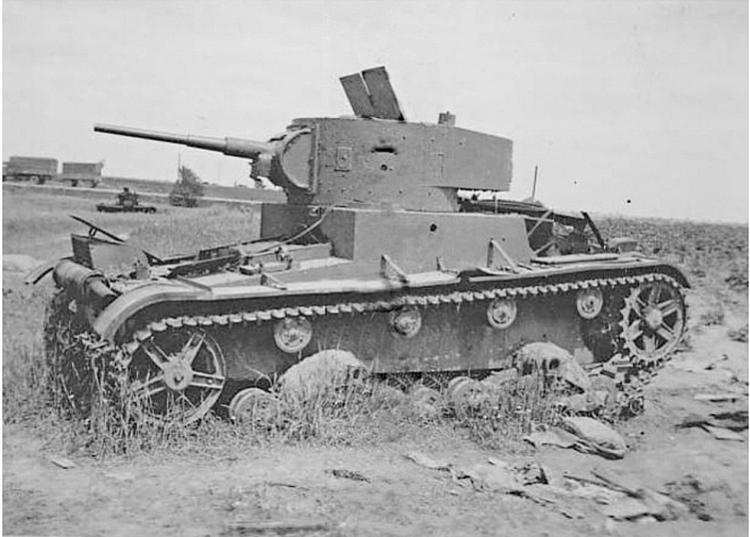

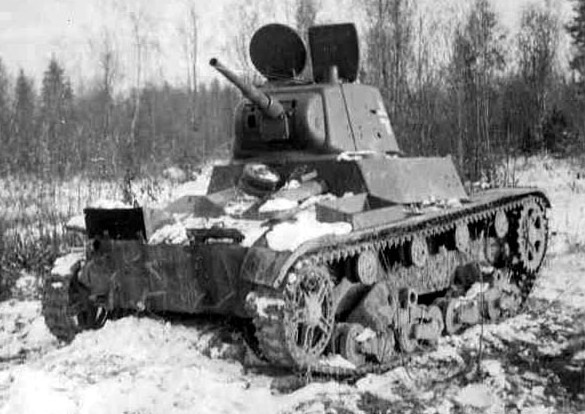

    Экранированный танк Т-26 весна 1940 года. Танк заэкранирован по схеме, разработанной заводом № 174 во время советско-финляндской войны.

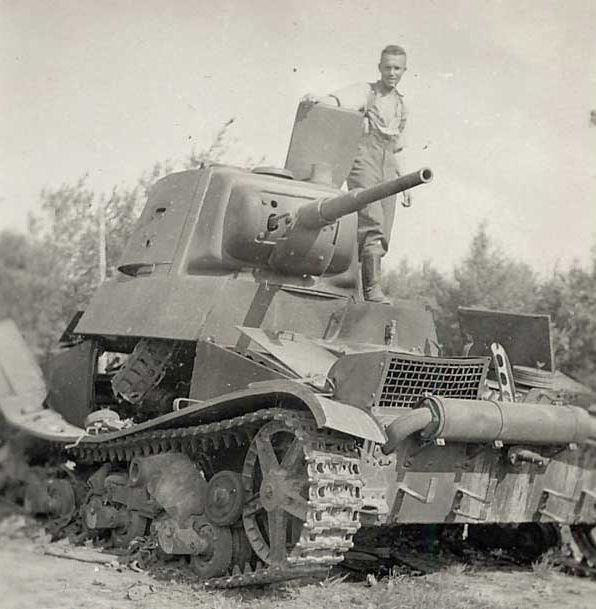

    Немецкие солдаты у захваченного экранированного танка Т-26. Район Ленинграда, весна 1942 года.

    БТ-7 также получил новую броню. Новые экраны дали ему 50 мм передней брони корпуса и башни, 45 мм боковой брони башни и 30 мм боковой брони корпуса. Масса увеличилась до 20 тонн, снизив максимальную скорость до 40 км/ч. Люк механика-водителя пришлось принести в жертву. По крайней мере один танк был переоборудован, и принял участие в ноябрьском параде 1941 года.

    Экранированный БТ-7 на параде

    БТ-5 также получил броневые экраны, в том числе интересную наклонную боковую броню. Но к сожалению об этой машине мало что известно.

    Экранированный БТ-5

    Т-28 с броневыми экранами также является довольно известной модификацией. Первоначально все Т-28 должны были получить броневые экраны, но фактически дополнительным бронированием оснастили только около 110 танков.

    О Т-34 с дополнительной броней. В ноябре 1942 года была предложена схема бронирования КВ-1 и Т-34.

    Вот как подполковник Шахвердян описывает свое изобретение:

    «Укреплённая броня танка, противостоит пробитиям, повышается вероятность рикошета. Защита башни танка от заклинивания, защита подвески танка, укрепление передней части танка для тарана.»

    Подполковник предложил крепить рифленую броню толщиной 30 мм на расстоянии 150 мм от основной брони танка. Но проект был отклонён.

    Т-34 и Т-34-85 с броневыми экранами. Модели

    Танк Т-34 с 15 мм дополнительной брони, приваренной сверху.

    Еще один проект по экранированию бронетехники был запланирован для ИСУ-122.

    «Народному Комиссару танкового производства товарищу Малышеву.

    Самоходные артиллерийские орудия ИСУ-152 и ИСУ-122, выпускаемые на Кировском заводе, отличаются по массе на 1 тонну. ИСУ-152 весит 45,5 тонн, а ИСУ-122 44,5 тонны. Несмотря на бо́льшую массу, производительность ИСУ-152 идентична ИСУ-122.

    Таким образом, можно увеличить вес ИСУ-122 в пределах 45,5 тонн.

    Предварительные расчеты показывают, что увеличив переднюю броню до 150 мм машина будет весить на 1 тонну больше. Эта лобовая броня сможет противостоять 75 и 88 миллиметровым снарядам противника с расстояния 500 метров и выше.

    Для того чтобы определить целесообразность этого решения и необходимый объем работ, связанных с переналадкой пушки Д-25С с этим дополнительным весом, я считаю целесообразным, чтобы Кировский завод завершил разработку чертежей САУ к 15 января 1945 года.

    После выполнения этой задачи, для проведения испытаний должен быть построен опытный образец ИСУ-122 с увеличенной броней корпуса.

    Генерал-полковник танковых войск, Коробков.»

    150 мм при 30 градусах наклона-это фактически 173 мм брони! Что дает САУ значительный шанс противостоять снарядам 8,8 cm Pak. 43 почти в упор. Но и этот проект не был реализован.

    Бонусом.

    Самодельный противокумулятивный экран

    Источник — https://zen. yandex.ru/media/eto_istoriy/ekranirovannye-tanki-sssr-vremen-velikoi-otechestvennoi-voiny-9-foto-5eaa7415b795a2687b1ef3cf

    Рассказы об оружии. Танк Т-26 снаружи и изнутри. Часть 1


    Рассказывать о Т-26 можно или долго, или совсем кратко. Долго – это совсем для любителей и фанатов тяжёлого металла, кратко – для всех остальных. Рискнем уложиться где-то посередине, машина того заслуживает.

    На снимке у нас рядышком стоят два Т-26. Образца 1933 и 1939 годов соответственно. Начнем с первого.

    Когда в Советском Союзе поняли, что танки мы строить можем (на примере Т-18 из предыдущего материала), то сразу же задумались над тем, что этот маломощный и неуклюжий бронегробик надо менять. Причем чем скорее, тем лучше.

    В декабре 1929 года комиссией под председательством Наркомтяжпрома Григория (Серго) Орджоникидзе было принято решение об обращении к зарубежному опыту, так как советские конструкторы не обладали пока должным опытом в танкостроении.

    Неприятно, но факт.

    Потому последовали разумные действия в виде посыла в Европу главного автомобильного начальника Иннокентия Халепского с целью ознакомления с достижениями европейцев. На основе поездок комиссии был сделан вывод, что танки надо строить по лицензии. И лучше всего — британские. Великобритания к 1930 году опередила Францию с фактически стала законодателем военной моды.

    И. Халепский с К. Ворошиловым

    В 1930 году была создана закупочная комиссия под руководством И. Халепского и начальника инженерно-конструкторского бюро по танкам С. Гинзбурга, чьей задачей являлись отбор и закупка образцов танков, тракторов и автомобилей, пригодных для принятия на вооружение РККА.

    С. Гинзбург

    Так в Советском Союзе оказался лёгкий танк Vickers Mk E или «Виккерс 6-тонный» от фирмы «Виккерс-Армстронг».

    Хитрые советские военные хотели приобрести единичные экземпляры, но не на тех нарвались. Пришлось закупить 15 танков, зато с полным комплектом технической документации и лицензией на производство в СССР.

    «Виккерс-Армстронг» предлагала несколько вариантов танка, в частности «Модель A» с двумя одноместными башнями с 7,7-мм пулемётами «Виккерс» и «Модель B» с двухместной башней с 37-мм короткоствольной пушкой и 7,7-мм пулемётом, но советская сторона закупила только двухбашенные машины.

    В СССР машины были весьма пристально исследованы на полигонах, после чего было принято решение о производстве, несмотря на довольно большое количество недостатков.

    Строить начали, как и предшественника, Т-18, на заводе «Большевик» в Ленинграде. Параллельно выпускались два варианта танков — с пулемётным вооружением и с пулемётно-пушечным, устанавливая пулемет ДТ-29 в левой башне и 37-мм пушку Гочкиса или ее советский аналог ПС-1 в правой.

    Собственно, пушка и стала причиной перехода на однобашенную систему.

    Дело в том, что выпуск «Гочкис-ПС» сворачивался, так как из пушки уже было выжато все, что можно. Изначально предполагалось заменить ПС-1 более мощной пушкой ПС-2, но последнюю до работоспособного состояния так и не довели.

    Рассматривался вариант с пушкой Б-3, полученной путем наложением ствола 37-мм противотанковой пушки фирмы «Рейнметалл» на ложе ПС-2. Но пушка хоть и пошла в производство, но так медленно, что ни о каком вооружении танков в массовом порядке речь не заходила.

    В конце 1933 года по настоянию наркома обороны М. Тухачевского была устроена клоунада с установкой в правую башенку танка 76-мм динамореактивной пушки Курчевского, но, слава богу, не получилось.

    В итоге титаническими усилиями Гинзбурга танк приобрел привычный уже вид. Одна башня со спаренной установкой из пулемета ДТ-29 и пушки 20-К калибра 45 мм.

    И с 1933 года начался выпуск однобашенной модели Т-26.

    Обратите внимание на «праворукость» танка. Вот что значит «британец»

    Вообще, 1933 год стал годом довольно внушительной модернизации танка. Пришла очередь двигателя, так как новая башня добавила «всего» тонну к массе машины. А двигатель выдавал все те же 85 л. с…

    Фирма «Виккерс-Армстронг» предложила свой модернизированный вариант двигателя, разогнанный аж до 100 л. с., но после изучения его технического описания специалистами завода № 174 был сделан вывод, что мы и сами можем совершить такое. И в мае 1933 года был готов новый двигатель мощностью 92 л. с.

    Продолжались работы по другим направлениям. Выяснилось, что более мощная 45-мм пушка при стрельбе значительно задымляла башенное пространство. Для борьбы с пороховыми газами был установлен вентилятор в правой части крыши боевого отделения.

    Вентилятор, конечно, современный. Но изготовлен по тем чертежам.

    К второй половине 1930-х годов Т-26 подошел в качестве основы советских танковых войск. Однако, даже в СССР не строили иллюзий на тему превосходства Т-26 над потенциальными противниками. Развитие танков и появление практически во всех армиях мира противотанковой артиллерии изменили положение вещей в неблагоприятную для РККА сторону.

    Тем не менее, Т-26 стал участником всех войн и конфликтов, в которых принимала участие страна.

    Боевое крещение танк получил во время Гражданской войны в Испании. Республиканской армии был поставлен 281 танк. 29 октября 1936 года в Испании Семёном Осадчим на танке Т-26 был совершён первый в мире танковый таран.

    Т-26 принимал участие в сражениях на Халхин-Голе и при озере Хасан, в польском походе 1939 года, советско-финской, Великой Отечественной войнах.

    Кроме этого, в Китай были поставлены 82 танка. Эти Т-26 состояли на вооружении одного полка 200-й механизированной дивизии Китайской национальной армии и были задействованы в боях с японцами в Южном Китае и в Бирме в 1942 году.

    Последней войной, в которых массово применялись Т-26, стал разгром японской Квантунской армии в 1945 году.

    Если говорить о том, насколько Т-26 был плох на начало Великой Отечественной, насколько он устарел, то стоит отметить, что танки, которыми оперировала Германия, были еще хуже. Т-I и T-II вообще были не конкуренты Т-26, обладая такой же слабой броней и проигрывая по вооружению.

    На 22 июня 1941 в РККА насчитывалось около 10 тысяч Т-26. Слабое (13-15 мм) противопульное бронирование и невысокая скорость танка стали, конечно, оправданием низкой эффективности применения этих танков в начальный период войны.

    Следует отметить, что бронирование большинства немецких танков и самоходных орудий того времени было аналогичным. Те же 12-16 мм. То есть тот же Т-II, вооруженный более слабой, но все-таки эффективной (для работы по Т-26) пушкой 20 мм, был его полным аналогом.

    В свою очередь, немецкий танк был не просто легкой мишенью для 37- или 45-мм орудий Т-26. Он был просто жертвой. И Т-II было выпущено 2 000 против 10 000 Т-26. Так что все-таки в версию больших потерь в силу необученности командиров верится больше, чем в версию дикого устаревания Т-26.

    Экраны для быстроходного танка | Юрий Пашолок

    История экранировки для советского быстроходного танка БТ-7, которая оказалась не столь и единичной

    Конец 30-х годов стал временем, когда танкостроительные державы были вынуждены переосмыслить своё представление о ТТХ своих боевых машин. Первым звоночком стала Гражданская война в Испании. В конце 1936 года, когда состоялись первые бои между танками, так получилось, что столкнулось два направления в танкостроении. Первое — это создание подвижных боевых машин массой 5-6 тонн и с чисто пулеметным вооружением, а также противопульной броней. Второе — не особо быстрый, но хорошо вооруженный легкий танк с противопульной броней, предназначенный для взаимодействия с пехотой. В одном углу ринга был немецкий Pz.Kpfw.I, в другом советский Т-26. Победа, причем безоговорочная, оказалась за советским танком, фактически бои в Испании стали началом похорон легких танков с чисто пулеметным вооружением. При этом выяснилась крайне неприятное для обеих сторон вещь. Противопульная броня оказалась бессильной против огня крупнокалиберных пулеметов и 20-мм автоматических пушек. Это привело к первой волне усиления броневой защиты. Каждый решал вопрос по-разному: кто-то сразу усиливал броню до 25-30 мм, а некоторые старались, для начала, придать броневым листам рациональные углы наклона.

    Приказ по НКСМ от 29 июня 1941 года, который санкционировал работы по экранировке БТ.

    Приказ по НКСМ от 29 июня 1941 года, который санкционировал работы по экранировке БТ.

    Как показали боевые действия в Польше, увеличение толщины брони до 30 мм тем же немцам почти не помогло. Польские противотанковые орудия такую броню почти не замечали. В результате понесенных тяжелых потерь немцы осенью 1939 года впервые задумались о том, чтобы усилить лобовую часть корпуса и башни дополнительной броней. Правда, действовали немцы ну очень медленно. Кое-как экранировать начали только Pz.Kpfw.II, это был единственный немецкий танк к началу кампании во Франции, который получил усиление защиты. Такая медлительность обошлась немцам очень дорого. Примером того, что такое оперативное решение вопроса усиления броневой защиты, стали действия Военного совета Северо-Западного фронта и лично командарма С.К. Тимошенко, в начале 1940 года. Когда во время советско-финской войны танки стали планомерно уничтожаться финской ПТО, идея об экранировании возникла очень быстро. И не просто возникла: на заводах оперативно разработали несколько вариантов экранов для Т-26 и Т-28. Оперативно пошел процесс экранировки, но для Т-26 он стал массовым весьма относительно. Быстро выяснилось, что экраны сильно перегружают машину. По этой причине реально массовым процесс экранировки стал только для Т-28.

    Экранированный БТ-7 с конической башней, проходная завода №183, август 1941 года.

    Экранированный БТ-7 с конической башней, проходная завода №183, август 1941 года.

    К началу Великой Отечественной войны, помимо Т-28, работы по экранировке шли в отношении таких танков, как КВ, Т-34 и Т-26. Из них относительно массовой стала экранировка для КВ-1, ее ставили на танки с башнями толщиной 75 мм, а лобовые дополнительные броневые листы корпуса продержались до конца выпуска танка. Экранировка Т-34 в 1941 году ограничилась опытными экземплярами, позже тема неоднократно возвращалась, но массовой стала крайне относительно. Похожая ситуация приключилась и с Т-26. В войну их экранировали, но изредка. Наконец, особняком держались танки семейства БТ. Поначалу их экранировка не предусматривалась, поскольку это приводило к дополнительной нагрузке на ходовую часть. Тем не менее, в случае с БТ-7 можно проследить две волны подобного процесса. И если в 1941 году дело ограничилось крайне небольшим объемом переделанных танков, то два года спустя ситуация оказалась совсем другой. И в обоих случаях экранированные машины вполне повоевали.

    Подобно КВ-1, корпус экранировался не с лобовой части, но и по бортам.

    Подобно КВ-1, корпус экранировался не с лобовой части, но и по бортам.

    Работы по экранировке БТ были инициированы постанавлением СНК СССР от 28 июня 1941 года. На следующий день вышел приказ №268сс по НКСМ (наркомат среднего машиностроения). Подписанный С.А. Акоповым, заместителем наркома, приказ возобновлял работы по экранировке Т-26, но одновременно запускались работы и по БТ. Согласно приказу, завод №183 обязали к 8 июля подготовить для Мариупольского металлургического завода им. Ильича чертежи экранировки БТ-5 и БТ-7. Толщина экранов составляла 30-35 мм, то есть суммарная толщина составляла не менее 45-50 мм. Сроком изготовления 4 экранированных танка (2 БТ-5 и 2 БТ-7) указывалось 25 июля 1941 года. Реальность отличалась от планов. К 15 июля 1941 года экраны к обоим типам танков завод разработал, а броню для них заказали Мариупольскому заводу. А дальше случилась специфичная накладка.

    По итогам экранировки борта стали выдерживать снаряды калибра 20 мм, а башня — снаряды 3,7 cm Pak.

    По итогам экранировки борта стали выдерживать снаряды калибра 20 мм, а башня — снаряды 3,7 cm Pak.

    Согласно сведениям о ходе выполнения опытных работ НИИБТ с 15 июля по 15 августа 1941 года, машины, предназначенные для экранировки, отправили на фронт через завод №48. По этой причине БТ-5 вообще не экранировали, а два БТ-7 с конической башней были готовы в августе 1941 года. Когда именно, история умалчивает. Согласно отчету НИИБТ о проведенных в период с 15 августа по 15 сентября 1941 года опытных работах, на полигон прибыл 1 танк, который проходил испытаниях.

    Экранировали и корму, в том числе и для лучшей развесовки машины.

    Экранировали и корму, в том числе и для лучшей развесовки машины.

    Экранировка БТ-7 стала непростой задачей. Лобовая часть корпуса имела гнутую форму, да еще с большим люком механика-водителя. Понимая, что одновременно усилить лоб корпуса и обеспечить выход механика-водителя не получится, было решено создать компромиссный вариант. Люк механика-водителя «зашили», так что теперь он забирался внутрь через башню. Лобовые и кормовые детали экранов имели толщину 30 мм, а бортовые 13 мм. Тем самым обеспечивалась защита со лба от 3,7cm Pak, а с бортов — от 20-мм автоматических пушек. Крепились экраны на бонках и болтах, а носовые детали еще и сваривали. Более сложная задача состояла с защитой башни. Коническая форма башни предполагала массу работы, которая усложнила бы процесс экранировки. Поэтому на заводе №183 пошли по пути упрощения. Гнутыми были только бортовые экраны, остальные имели плоскую форму. Это упрощало процесс изготовления, а заодно получилась разнесенная броня. Толщина экранов, которые крепились на болтах, достигала 30 мм по периметру. Также гнутыми были листы толщиной 13 мм, которыми прикрыли башенный погон. Для того, чтобы башня имела круговое вращение, пришлось подрезать колпаки над радиаторами. Конструкция получилась вполне грамотной, а на оборудование БТ-7 экранами требовалось 300 человеко-часов. При этом масса танка выросла на 2900 кг.

    Экранированный БТ-7 (указан стрелкой) на параде 7 ноября 1941 года.

    Экранированный БТ-7 (указан стрелкой) на параде 7 ноября 1941 года.

    Как раз масса была критичным параметром. Это означало повышенную нагрузку на мотор, трансмиссию и ходовую часть. Но не всё оказалось так плохо. Танк стал больше «клевать» носом, а клиренс снизился на 50 мм, что было ожидаемо. Средняя скорость движения снизилась с 30-35 км/ч до 26,7 км/ч, причем ограничивала скорость температура воды системы охлаждения. Снизился и запас хода – для экранированной машины он составил 150-200 километров. Но БТ-7 оказался крепче экранированного Т-26. У того на испытаниях наблюдались поломки ходовой части, почему и прекратили экранировку Т-26. БТ-7 прошел 330 километров испытаний без поломок, так что вердикт был положительный. При этом предлагалось ввести литые траки, более крепкие, а также выдвижной перископ механика-водителя. Вот только на дворе стояла середина сентября, поэтому в серию харьковские экраны для БТ не пошли. Но… Как выяснилось позднее, танк повоевал. И не просто повоевал, а оказался на параде 7 ноября 1941 год на Красной площади. Экранированный БТ-7 оказался в составе 31-й танковой бригады, воевавшей неподалеку от тех мест, где ныне находится музейно-мемориальный комплекс «История танка Т-34».

    Экранировка БТ-7 и БТ-5 в Одессе.

    Экранировка БТ-7 и БТ-5 в Одессе.

    Нельзя не упомянуть работы по экранировке БТ-5 и БТ-7, которые проводились в Одессе. Подобно знаменитым «НИ», работы носили инициативный характер и не сопровождались документами. Может и к лучшему, иначе и то, и другое делали бы не один месяц. Когда подобные работы шли мимо ГАБТУ КА, оно как-то быстрее получалось. Нет, в ГАБТУ не вредители сидели, просто они привыкли работать по правилам. В военное время это часто не работало. Рецепт одесской экранировки был простой: на борта башни наваривались дополнительные листы, (говорится, что это 30-мм корабельная сталь, но что реально приваривали вопрос). Также дополнительные броневые листы приваривались к створкам люка механика-водителя. Никаких данных о количестве машин, получивших экранировку, нет, но сильно она не помогла. Существовала еще и ленинградская экранировка, но про нее вообще ничего известно.

    Одесская экранировка была локальной и особого успеха не имела.

    Одесская экранировка была локальной и особого успеха не имела.

    Как иногда пишут, на этом сведения об экранированных БТ исчерпываются. А вот и нет. Просто бывают некопанные архивы. О том, что дело имело продолжение, я как-то писал у себя, но как-то больше продолжается переваривание моей старой статьи из журнала «Броня». Ну ежели сам не сделаешь, никто не сделает. Итак, к началу 1943 года ареалов обитания БТ было два. Первый — Ленинградский фронт, где они активно применялись в боях и в 1944 году, но безо всяких экранов. Второй ареал обитания — Дальний Восток. До которого особо никому дел не было. Японцы подписались, что не нападут, так что Дальний Восток снабжался по остаточному принципу. Вплоть до того, что единственными тяжелыми танками на Дальнем Востоке были 21 КВ-1 из 48-го гвардейского тяжелого танкового полка. Вот как просидели они там с 1942 года, так потом японцев в августе 1945 года и погнали. А заодно повоевали крайне примечательные танки.

    Нежданчик для ГАБТУ. О том, что на БТРЗ №105 экранируют БТ-7, в ГБТУ КА узнали по факту.

    Нежданчик для ГАБТУ. О том, что на БТРЗ №105 экранируют БТ-7, в ГБТУ КА узнали по факту.

    Естественно, местные ГАБТУ КА информировали, что там чем-то занимаются, но в общем никакого дела до Дальнего Востока не было. И тут БАБАХ. В декабре 1943 года, между делом, бронетанковый завод №105 (Хабаровск) сообщил о том, что занимается экранировкой БТ-7 и перевооружением плавающих танков на ШВАК. По «плавунцам» в своё время писал, если будет интересно, пишите, новые факты всплыли, напишу обновление. Ну а с БТ-7 ситуация получилась реально забавная. Пока там в ГАБТУ (уже ГБТУ) думали, в Хабаровске, к 1 декабря 1943 года, произвели экранировку 113 БТ-7. При этом подход БТРЗ №105 оказался куда более интересным. Во-первых, люк механика-водителя сохранил свои функции. Во-вторых, общая масса экранов составила 1500 кг. И нельзя сказать, что экранировка была хуже. Толщина экранов корпуса и башни варьировалась от 15 до 30 мм. Хитрость в том, что на экраны шли списанные БТ-7 и Т-26, плюс невесть как там оказавшиеся битые немецкие танки Pz.Kpfw.III и Pz.Kpfw.IV. В результате получалась плотно прилегающая конструкция. Надо еще приглядеться, чтобы понять — танк с утолщенной броней.

    Экранированный БТ-7 из состава 77-й танковой бригады.

    Экранированный БТ-7 из состава 77-й танковой бригады.

    Дикость всего происходящего в том, что точных данных о числе экранированных БТ-7 нет. В 1943 и 1944 годах проводились испытания экранированных танков, которые дали удовлетворительные результаты. Подвижность немного снизилась, как и проходимость, но машина вполне могла эксплуатироваться. Но сведения о том, что происходило на Дальнем Востоке, крайне отрывочные, причем находились они в самых неожиданных местах. Акты по испытаниям, например, оказались в переписке по корпусному производству. Поэтому не стоит удивляться, что данных не было. Тем не менее, больше сотни БТ-7 (а реально под полторы сотни, не меньше) получили экраны. Больше того, они воевали. На «Памяти Народа» выложили отчет по действиям 1-й Краснознаменной армии, где нашлась фотография экранированного БТ. Даже точно известна часть — 77-я танковая бригада. Несмотря на скепсис представителей ГБТУ КА, на Дальнем Востоке экранировка всё еще была актуальной. БТ-7 по толщине брони превзошел имевшиеся там японские танки. Правда, в деле проверить броню не пришлось, боестолкновений с танками почти не было. Такая вот неизвестная страница истории. Пока в одном месте искали штучные БТ с экранами, в другом месте их сделали больше сотни штук.

    Список источников:

    ЦАМО РФ

    Mos.ru

    eBay

    Память Народа

    Другие статьи по различным советским бронетанковым приспособлениям:

    Использование трофейных канистр и других трофейных ёмкостей в качестве импровизированных запасных баков на Т-34 и Т-34-85

    Десантно-штурмовой вариант Т-34 разработки майора Казимирова

    Мотоцикл ТИЗ АМ-600 в качестве машины для постановки дымовых завес

    Первая попытка установки морских дымовых шашек (МДШ) на советские танки

    Танковый траншеекопатель ТТК, разработанный в 1944 инженер-подполковником А.Ф. Кравцевым

    История появления кнопки быстрой связи с экипажем танка, японское ноу-хау, которое оказалось на советских танках

    Сравнение зенитных пулеметных установок на советских и зарубежных танках осенью 1942 года

    Трехцветный камуфляж для советской бронетанковой техники, утвержденный в мае 1941 года, но крайне редко попадавшийся на танках

    История создания тракторного каткового минного трала, разработанного в 1941 году П. М. Мугалёвым

    Эпизод из художественного фильма «Танкисты», который оказался совсем не постановкой для фильма

    Изучение вопроса защиты танков от бутылок с зажигательной смесью, которое проводилось НИБТ Полигоном летом 1941 года

    Работы по усилению броневой защиты английского пехотного танка Valentine, проводившиеся в Советском Союзе

    Рассказы об оружии. Танк Т-26 снаружи и внутри. Часть 2

    Главная » Альтернативное танкостроение » Танк Т-26: жизнь после смерти

    Альтернативное танкостроение

    blacktiger63 24.04.2020 2461

    17

    в Избранноев Избранномиз Избранного 9

    ИСТОРИЯ

    Ноябрь в 1941 году в Северной Манчжурии выдался холодным. Морозы по ночам доходили до минус тридцати. Нести караул в такую ночь было особенно трудно, холод пробирал до костей, сквозь любую одежду. Унтер Такехиро был опытный солдат, прошедший через много кампаний, в том числе и Халхин-Гол, но и ему в такую ночь было неуютно на НП. А причиной был нескончаемый гул, доносящийся из-за сопки за рекой, в такие ночи становившийся особенно отчетливым. В нем можно было различить взрыкивание танковых моторов, треск пулеметов и отрывистые хлопки орудийных выстрелов. Такехиро знал, что где-то далеко доблестные войска дружественной Германии, отчаянно атакуя позиции Красной армии, совершают величайшие победы. Но русские сопротивляются с отчаянием обреченных. Поэтому практические занятия в танковых школах не прекращались ни днем, ни ночью. Однажды, Такехиро увидел, как в полдень на вершину сопки выскочила тройка танков и развернутым строем двинулась, как показалось Такехиро, прямо на НП. Началась тихая паника. Забыв, что их от танков отделяет река, солдаты и офицеры готовы были уже бежать. На самом деле, танки даже не спустились с сопки, а постояв минуту, развернулись и скрылись в кустарнике.

    А началось все в 1937 году, когда несколько сот китайских и корейских крестьян, спасаясь от ужасов японской оккупации, перешли границу СССР и попросили политического убежища. Беженцев приютили, расселив на территории Амурской области и Хабаровского края. Освоившись, китайцы организовали колхозы и занялись сельским хозяйством, выращивая всё, что могло расти. Колхоз был лучше, чем японская оккупация, и в последующие годы границу перешло порядка 200 тысяч человек. За крестьянами потянулись ремесленники, и на советском Дальнем Востоке возник 300-тысячный анклав новых советских граждан, с энтузиазмом изучавших «Историю ВКПБ». Осенью 1940-го года Дальневосточный обком партии отрапортовал о небывало высоких заготовках хлеба и мяса, полностью покрывавших собственные потребности, и даже организовали поставку продо­воль­ствия в Читинскую и Иркутскую области.

    Параллельно процессу ассимиляции китайцев, на Дальнем Востоке происходил ещё один процесс. Сначала война в Испании, а затем все дальнейшие боевые действия показали абсолютную беспер­спективность танков Т-26 и БТ. Поход 1939 года в Польшу продемонстрировал, что огромное коли­чество танков, выпущенных до 1936 года, не имеют никакой боевой ценности, а представляют мало­самоходный металлолом с высокой степенью износа материальной части.

    С другой стороны, после подписания Пакта с Гитлером было понятно, что договор, в лучшем случае, оттянет начало большой войны в Европе на 3-4 года. В этих условиях очень не хотелось иметь ещё один очаг напряженности на Дальнем Востоке. Нужно было как-то отвадить Японию от участия в будущей войне с СССР. Решение было принято нетривиальное: сразу после окончания Зимней войны все танки Т-26, выпущенные до 1936 года, все БТ-2, БТ-5, и с ними Т-27, Т-37 были отправлены на Дальний Восток. Перегруппировка производилась без малейшей маскировки, совершенно открыто, практически демонстративно. По прибытии танки выстраивались в линейки вдоль железной дороги, занимая целые поля.

    Японцы были немало встревожены, получив сведения о переброске в Забайкалье нескольких тысяч (!) танков. Особенно удручало численное сопоставление с собственными бронетанковыми силами и средствами ПТО. Не имея объективной информации о реальном техническом состоянии советских танков, штаб Квантунской армии пришел к неутешительному выводу: противостоять такой армаде нечем, русские могут смять любое сопротивление и дойти до Шанхая за 4-6 недель.

    Нужно было как-то договариваться со вчерашним врагом. Дипломаты начали переговоры. Русские вели себя удивительно сговорчиво, моментально согласились вернуть часть танков обратно в Европу (разумеется, новые БТ-7 нужно было вывезти в Белоруссию и Прибалтику), и даже предло­жили японцам концессию на разработку нефти на Северном Сахалине. Будучи в тисках топливного кризиса, японцы ухватились за предложение. Русские попросили в уплату четверть добываемой нефти, три танкера и нефтеперерабатывающий завод. Поначалу японцы сомневались, опасаясь, что таким образом будут снабжать бензином советские танковые корпуса вторжения. Но русские убедили, что на самом деле все будет наоборот, японцы всегда смогут остановить танки, прекратив поставки нефти. А нефтеперерабатывающий завод предложили установить под Владивостоком на берегу, так, чтобы его можно было легко накрыть огнем корабельной артиллерии с моря.

    Аргументация была убедительная, и японцы согласились. Так к маю 1941 года на Дальнем Востоке была снята проблема со всеми видами жидкого топлива. Более того, даже удавалось продавать излишки мазута тем же японцам. Вроде все были довольны.

    Зарубежные операторы

    В их числе я должен назвать Испанию, где они оставались на вооружении до 1972 года, Китай, Турцию, Афганистан – последние имели единичные экземпляры. Кроме того, в ходе наступления 1941 года огромное количество «двадцать шестых» захватили немцы и их союзники по «Оси» – разумеется, на советско-германском фронте они по большей части не дожили до конца войны, а вот «финские» машины были сняты с вооружения только в 1965 году.

    Страны Оси — военно-экономический союз между Германией, Италией, Японией которые выступали в роли лидеров и Венгрией ,Болгарией, Румынией и Таиландом, на вторых ролях.

    Не столь ещё давно некоторые из них принимали участие в съёмках фильма «Зимняя война», из чего могу сделать вывод о том, что данные «коробочки» до сих пор на ходу.


    Захваченный немцами Т-26

    ТЫЛ

    Передислоцированные части по плану должны были стать танковыми школами. Но тут была проблема: из многих тысяч танков реально ездить/стрелять могли лишь несколько сот. Остальные танки требовали серьезного капитального ремонта. Наладить его стало основной задачей для всего Дальневосточного военного округа. К лету 1940 года задача была решена с максимально возмож­ной эффективностью.

    Выглядело это так: из шеренги, тягачом выдергивали очередной труп танка и тащили на ремзавод. Ремзавод представлял из себя несколько цехов-бараков, часто деревянных, соединенных между собой узкоколейкой, причем рельсы проходили через цех насквозь. Первым делом к днищу танка приваривали 4 колеса от вагонеток и ставили на рельсовый путь. Лебедками, через блоки, снимали башни, вытаскивали двигатели, трансмиссию, снимали гусеницы и катки. Башни с воору­жением зачастую использовали для устройства ДОТ-ов на приграничных УР-ах. Потихоньку пере­двигаясь по цеху, танк «раздевали» до корпуса. Демонтированные детали складывали в большие деревянные ящики и отправляли в агрегатные цеха: моторный, трансмиссионный, ходовой части, оружейный, электрооборудования, аккумуляторный. В цехах агрегаты также разбирали, детали «вываривались» в чанах с керосином, очищались, разбраковывались на исправные, требующие восстановления и металлолом. Исправные детали поступали на импровизированный сборочный конвейер. Корпус после разборки очищали пескоструйкой от краски и ржавчины. После очистки бронекорпус проверялся на предмет наличия трещин, деформаций и пр. Исправный бронекорпус поступал в сборочный цех. Из агрегатных цехов на сборочный конвейер поступали вновь собранные моторы, КПП, подвеска, гусеницы и пр. Собранный танк зачастую был даже лучше, чем заводской, потому что работали в основном сами экипажи танков. Было организовано несколько заводов, причем с раздельной специализацией по Т-26 и БТ. Благодаря конвейерному методу удалось решить проблему нехватки квалифицированных кадров и добиться высокой производительности. Капитальный ремонт танка занимал в среднем 6-7 суток при работе в одну смену. При трехсменной работе возможно было отремонтировать танк за 2-3 суток.

    Главной проблемой в ремонте стало восстановление изношенных деталей. Из трех-четырех танков еле-еле удавалось собрать один. Не хватало материалов, станков, инструментов, рабочих рук. И тут неожиданно на помощь пришли китайцы. Осенью 1940-го года на заводах появились артели из китайских крестьян. За символическую плату (в основном керосином) китайцы взяли на себя всю грязную и тяжелую работу по разборке танков.

    Следом потянулись и китайские ремесленники. Не имея станков, примитивными инструментами, китайские кустари прямо в своих фанзах восстанавливали изношенные валы, гусеничные траки. Вручную, напильниками и ножовками выпиливали зубья шестерен трансмиссии после наплавки, отливали мелкие детали из низкоуглеродистой стали и алюминия, переплавляли аккумуляторные пластины. Со временем научились восстанавливать изоляторы свечей зажигания (тысячелетние традиции изготовления фарфора, это вам не фунт изюму), изготавливать на кустарных станках медную проволоку и мотать обмотки генераторов и стартеров. Обыкновенно выглядело это так: к заводу приезжали китайские телеги, и начинался обмен восстановленных деталей на изношенные. Производился жесткий входной контроль качества, некачественные детали возвращались на переделку. Потихоньку, не сразу, качество работ китайских артелей стало доходить до 90-95% приемки деталей с первого предъявления.

    Производственная база позволила начать изготовление новых образцов бронетехники. Первыми ласточками в конце 1940 года стали БТР на базе Т-26 и многоцелевой тягач БТ-МТ из БТ-2. На этих машинах была отработана технология, после чего линейка машин была расширена. Следующим типом машин стали легкие противотанковые САУ на базе Т-26 и БТ-АТ. Машины изготавливались в ограниченном количестве летом-осенью 1941 года. До весны 1942 года было выпущено 200 шт. Т-26-57, 140 БТ-МТ с 57-мм пушкой и 100 БТ-МТ с 85-мм пушкой. Кроме этого, непосредственно в войсках было переоборудовано 46 тягачей БТ-МТ с установкой трофейной 88-мм пушки.

    Оценка Т-26

    Должен заметить, что этому танку не повезло родиться в канун качественного развития танкобойных средств, которые нашли самое широкое применение на фронтах ВМВ – как результат, он безнадёжно устарел ещё до начала её основной фазы, что стало причиной тяжёлых потерь и снятия с производства.

    Тем не менее, «двадцать шестой» оставил в истории отечественного танкостроения колоссальный след, позволив СССР с успехом провести несколько предвоенных кампаний, приняв участие в отражении гитлеровской агрессии и, просто, посодействовав развитию советских бронесил в 30-е годы. Таким образом, он заслуживает если не высокой оценки своих боевых качеств, то, по крайней мере, признания его заслуг, которые реально впечатляют.

    ВОЙНА

    Советские танковые корпуса безвозвратно сгорели в огне блицкрига в течение июля-августа 41-го. Были потеряны все 3 тысячи танков, имевшиеся в Западной военном округе, с минимальным ущербом для противника. Казалось, что нет способа остановить наступления немецких танковых клиньев. Однако, в последнюю декаду августа на Смоленском направлении, с точки зрения немцев, случилось непонятное. Сначала танки, как обычно, проскочив в брешь между советскими дивизи­ями, выскочили на оперативный простор. Приближаясь к опушке леса, танки попали под огонь противотанковых орудий. Огонь был открыт с дистанции 1,5 км, при этом снаряды легко пробивали легкие Т-II практически навылет. Батарея сделала 10-12 выстрелов, было уничтожено 3 Т-II авангарда и командирская «трешка» . Каждый танк получил «контрольный» выстрел, вызвавший пожар или детонацию боезапаса. Через два часа танковый батальон атаковал опушку, но там никого не оказалось, батарея исчезла. Ещё через час движения, авангард опять налетел на батарею, замаскированную в кустах около дороги. И опять в течение 20 минут было безвозвратно уничтожено три танка, продвижение батальона остановлено до утра. Утром на позиции батареи обрушились Ю-87, их поддержали огнем артштурмы и батальон пошел в атаку. Но за ночь русские устроили огневой мешок, подтащив два десятка 45-мм орудий. Короткий бой, в результате чего все пушки были раздавлены гусеницами, но и два танка получили повреждения средней тяжести. Лишь только через день батальон смог продолжить движение, но к вечеру был опять встречен таинственной русской батареей. Сценарий повторился, немцы, потеряв один танк, отступили, вызвали пикиров­щиков. Через час, перед самым закатом, Штукасы перепахали позицию батареи. Утром, обойдя батарею, на её позицию выскочила рота мотоциклистов. Увы, между воронок ничего и никого, пара стреляных гильз, да следы танковых гусениц.

    После этого началась настоящая охота за батареей. Но успех был на её стороне, самоходки (а это были Т-26-57) открывали беглый огонь с 1,5 км, находясь вне досягаемости эффективного ответного огня танковых орудий, сделав 10-15 выстрелов, батарея немедленно уходила с позиции. Весь бой занимал от 20 до 40 минут. За это время немцы не успевали ни навести гаубицы, ни вызвать авиа­цию. Попытки выманить русских в контратаку не приводили к успеху, в контратаках самоходки не участвовали. При малейшей стабилизации фронта самоходки отходили во второй эшелон, чтобы в случае немецкого прорыва снова оказаться перед острием немецкого клина, при этом показывая небывалую до этого мобильность и выучку. Низкий силуэт и малые размеры, мощное орудие позволяли эффективно бороться с любыми танками. Целую неделю батарея не давала немецким танкистам развить наступление, каждый раз оказываясь на острие удара. И только удачная атака штурмовиков Не-126, поймавших колонну на переправе через небольшую речку, положила конец кошмару.

    Через два дня с такой же тактикой столкнулись под Киевом. Но в этом случае огонь открывали с ещё большей дистанции, километров с двух, а орудия были калибром 85 мм. От таких «плюх» не спасала даже броня «четверок». Количество батарей росло с каждым днем, и вскоре немецким танкистам стало реально худо. К середине сентября немецкий генштаб вынужден был признать, что сроки наступления на Киев и Москву безвозвратно сорваны, окружения главных частей РККА добиться не удалось. В течение последующих 30 дней блицкриг протекал вяло. Да, немцы продол­жали наступать, перемалывая все новые и новые дивизии Красной Армии, но если в июне/июле за сутки вермахту удавалось прохватить до 100 километров, то теперь в день с боями продвигались на 5-7 километров. По сути, войска топтались на месте, прорывы фронта париро­вались русскими весьма оперативно, потом наносились контрудары, на отражение которых уходило много времени и средств. А к началу октября начались дожди, рокады развезло, авиация подприсела на раскисших аэродромах, наступление и вовсе захлебнулось на подступах к Смоленску и перед Днепром.

    Компоновка танка

    Конструкция однобашенного «двадцать шестого» за исключением подбашенного отделения, где была смонтирована боеукладка для снарядов орудия, не претерпела практически никаких метаморфоз. Единственное, что изменилось – если раньше каждый из танкистов имел свой люк для посадки в танк, то теперь командир и заряжающий должны были довольствоваться одним общим люком в крыше башни.

    Также хочу обратить ваше внимание на то, что помимо «классики» середины 30-х ближе к концу этого десятилетия на вооружение стали поступать машины с рациональным наклоном вертикальной брони, а также с коническими башнями.

    Т-26 имел следующие ТТХ:

    • Габариты — 4,62/2,44/2,24 м.
    • Масса — 9,4 т.
    • Бронирование: вертикальное — 15мм; горизонтальное — 6 мм.
    • Двигатель — 1×90 л. с.
    • Скорость — 30 км/ч.
    • Запас хода — 140 км.
    • Вооружение — 1×20К – 45 мм; 3×ДТ – 7,62 мм.
    • Экипаж — 3 человека.

    Всего был выпущен 9591 экземпляр.

    ЖЕЛЕЗО

    Первой ласточкой дальневосточников стал БТР на базе Т-26. Машина получилась неплохая, но перетяжеленная, с полной нагрузкой движение на высшей передаче могло происходить только на хорошей дороге, малейший подъем требовал перехода на низшую передачу. Использовать машину в качестве арттягача было невозможно. После выпуска 400 шт. производство БТРов прекратили. Вместо него на конвейер встал артиллерийский тягач, унаследовавший технические решения БТРа, но весом всего 8 тонн и на стандартном танковом шасси. Получившийся тягач способен был перевезти расчет орудия, и полтонны боезапаса, и буксировать прицепы весом до 1,5 тонн по грунту.

    Востребованность в новой машине была колоссальная, артиллерийские части буквально бомбар­ди­ровали ГАБТУ запросами тягачей. Из-за чего основная часть танков Т-26 стала переделываться в средний арттягач (САТ). За период до 1945 года было изготовлено более тысячи тягачей. К 1943 году производство тягачей столкнулось с проблемой отсутствия деталей ходовой части. Интенсивная учеба танкистов в дальневосточных школах привела к дефициту гусениц и ходовых катков. Выход был найден в использовании деталей и гусениц от легкого танка Т-70 (с 1944 г. от СУ-76). Торсионы монтировались под днищем, также были применены ведущие колеса.

    Уменьшение ведущего колеса несколько снизило максимальную скорость по шоссе, но в целом никак не отразилось на подвижности и надежности машины. Дальнейшее боевое применение показало бесполезность пулеметной башни на арттягаче. Эпизодическое применение не оправды­вало лишний вес и трудозатраты. В конце 1943 года тягач переработали. Башню с пулеметом убрали, командирское место устроили рядом с водителем или вовсе убрали, сделав тягач одноместным универсальным шасси.

    Шасси можно было оснащать различным оборудованием, превращать в топливозаправщик, транспортер боеприпасов, ремонтную машину и пр. Интенсивно проводились эксперименты по установке различного вооружения. Так, в конце 1944 года была осуществлена установка на шасси 100-мм полевой пушки БС-3.

    Успех САТа подтолкнул разработчиков на решение проблемы буксировки основы артиллерии РККА – 122-мм гаубицы М-30. Существующий тягач утянуть 2,5-тонную гаубицу не мог, 90-сильного мотора явно не хватало. Но взять другой было негде, попытки форсировки двигателя закончились неудачей, приращение мощности резко сокращало ресурс. Тогда было решено радикально снизить вес тягача, отрезав все, что только можно.

    Несмотря на странный вид, машина показала хорошую маневренность и большое тяговое усилие на крюке. Теперь гаубица могла буксироваться новой машиной по грунтовой дороге на высшей передаче.

    В 1943 году тягач также получил новую ходовую от Т-70 и новую двухместную рубку. Часть расчета (4 чел.) могла размещаться на открытой скамейке в задней части тягача. Было изготовлено около 800 шт.

    Основные модификации однобашенного Т-26

    Т-26 производился в 23 базовых вариантах, кроме того, на их основе было создано ещё порядка трёх десятков полевых модификаций самого разного назначения. В качестве наиболее известных следует отметить:

    • Т-26 обр. 33 – та самая «классика» с цилиндрической башней.
    • Т-26РТ – другая «классика» с поручневой антенной.
    • Т-26 обр. 38 – коническая башня и чисто сварной корпус.
    • Т-26Э – экранированный вариант, разработанный в период Финской войны.
    • Т-26ТУ – «телемеханическая» «коробочка»; обязана своим появлением фантазмам Тухачевского и К°
    • Т-26М – машина огневой поддержки; нёс 76-милиметровую короткостволку.
    • ХТ-26 – огнемётный танк.
    • Т-26Т – тягач; замечу, что это была далеко не единственная и не самая оригинальная инженерная машина на базе «двадцать шестого».

    То же самое можно констатировать и в отношении «чисто линейных» танков, особенно если учесть, что нередко они подвергались кустарным переделкам и экранированию тем, что имелось под рукой рембатов.


    Т-26М – машина огневой поддержки

    Средний танк Т-28 (СССР) | Армии и Солдаты. Военная энциклопедия

    Характеристики среднего танка Т-28

    Страна: СССР
    Тип: Средний танк
    Дата выпуска: 1931
    Длинна: 7,44 м
    Ширина: 2,81 м
    Высота: 2,82 м
    Броня, лоб: 30 мм
    Броня, борт: 30 мм
    Броня, башня: 30 мм
    Экипаж: 6 человек
    Двигатель: М-17Т, 500 л. с.
    Дальность хода: 220 км (по дороге)
    Максимальная скорость: 45 км/ч (по дороге)
    Масса:25,4 т
    Вооружение:1х 76-мм КТ-28 (70 снарядов), 4× 7,62-мм пулемета ДТ (1512 патронов)

    Одним из первых танков созданных в СССР был многобашенный Т-24. Хотя замысел не был особо удачным, идея получила развитие, причем на этот раз даже в более амбициозном виде. На этот раз планировалось создать не двух, а сразу трехбашенный вариант боевой машины. Этот проект получил индекс Т-28.

    Проектирование многобашенного танка Т-28

    К проектированию трехбашеного среднего танка приступил в 1931 году конструкторский коллектив Опытного конструкторского механического отдела Машиностроительного завода № 174 им. Ворошилова в Ленинграде. Ведущим конструктором проекта был талантливый инженер Н. В. Цейц.

    Уже к концу года изготовили опытный образец, а осенью 1932 года освоение серийного производства танка Т-28 было поручено заводу «Красный Путиловец» (с 1934 года — «Кировский завод») в связи с загруженностью завода № 174 программой производства легких танков Т-26.

    В главной башне опытного Т-28 была установлена 45-мм пушка и пулемет ДТ в шаровой установке, в двух малых башнях — еще два ДТ. Новый танк во многом отличался от иностранных аналогов, в частности, применением многих современных технических решений, одним из которых был электропривод поворота главной башни.

    Несмотря на вес и габариты, машина шла очень плавно и хорошо преодолевала препятствия, благодаря особому устройству ходовой части. Впрочем, это не отменяло её недоработанности, что касалось также и силовой установки танка.

    К 1 мая 1933 года завод выпустил первые 12 танков, 10 из которых приняли участие в первомайском параде на Красной площади. 11 августа 1933 года танк Т-28 был принят на вооружение РККА.

    Танк Т-28 с «родной» короткоствольной пушкой кировского завода и поручневой антенной

    Конструкция Т-28

    Серийный Т-28 отличался от опытных образцов. Корпус танка изменился в очертаниях и сваривался из катаных броневых листов толщиной 20-30 мм, делясь на четыре отделения: управления, боевое, силовое и силовой передачи. Два вертикальных листа образовывали кабину механика-водителя, для входа и выхода которого в ней имелась откидная крышка. Кормовую часть корпуса прикрывал броневой колпак воздухопотоков к вентилятору.

    Короткоствольная 76,2-мм пушка КТ-28 («кировская танковая») образца 1927-1932 годов с длиной ствола в 16,5 калибров и начальной скоростью снаряда 381 м/с размещалась в главной башне. Справа от пушки в нише башни устанавливались пулеметы ДТ. Прицельные приспособления пушки: танковый перископ образца 1932 года и телескопический прицел образца 1930 года. Механизм поворота башни имел электрический и ручной приводы. Подъемный механизм — секторного типа, ручной.

    В малых башнях устанавливались пулеметы ДТ. Главная башня имела круговой сектор обстрела, малые — 165°.

    Модификации и доработка Т-28

    Танк Т-28 выпускался с 1933 по 1940 год, причем в течение всего этого периода в его конструкцию было внесено более 600 различных изменений и усовершенствований, которые позволили повысить прочность узлов и агрегатов и надежность работы машины в целом. В процессе производства общий башенный люк для посадки экипажа был заменен на два, причем люк наводчика оборудован турелью П-40 для пулемета ДТ, напряжение электромотора для вращения главной башни повысили с 12 В до 24 В, перестал устанавливаться радиоприбор для внутренней связи «Сафар», были внесены многочисленные изменения в трансмиссию, двигатель, элементы ходовой части.

    С 1938 года на танк начали устанавливать 76,2-мм пушку Л-10 с длиной ствола в 26 калибров и начальной скоростью снаряда 555 м/с, обладавшую значительно большей мощностью, чем КТ-28.

    Танки Т-28 вместе с Т-35 поступали на вооружение танковых полков РГК, которые в декабре 1935 года были развернуты в отдельные тяжелые танковые бригады. В каждой бригаде насчитывалось по 54 машины Т-28, всего таких бригад было 4, 2 из которых приняли участие в советско-финской войне 1939-1940 г.г.

    Средний танк Т-28

    На основании опыта боев в Финляндии танки Т-28 начали оборудовать броневыми экранами. Толщина лобовой брони корпуса и башни была увеличена за счет этого до 80 мм, а бортовой и кормовой — до 40 мм, при этом масса танка возросла до 32 тонн. Данный вариант получил обозначение Т-28Э (экранированный).

    С 1939 года по приказу К. Е. Ворошилова, на всех танках стала обязательной установка кормового пулемета. На машинах, выпущенных после 1938 года, устанавливалась радиостанция 71-ТК-3, имевшая не поручневую, а штыревую антенну. Наконец, в 1940 году была выпущена партия танков (по разным данным до 12 штук) с коническими главными башнями, аналогичными башням танка Т-35 последней серии.

    В 1940 году производство Т-28 было прекращено. Дальнейшее увеличение толщины броневых листов заводило многобашенную компоновку в тупик — возрастали масса и габариты танка. Вместе с тем, количество и расположение башен у Т-28 можно считать оптимальным. Три башни, размещенные в два яруса, при независимом их управлении обеспечивали эффективное сопровождение пехоты массированным огнем.

    Всего было произведено 523 танка Т-28.


    источник: компиляция по материалам из открытых источников сети интернет

    Т-34 экранированный | Руководство по танку

    Прилив адреналина

    Уменьшает время перезарядки орудия на 10%, если боеспособность вашей машины падает ниже 10%.

    Работает только если прогресс навыка достиг 100%.

    Братья по оружию / Сестринство стали

    Повышает уровень подготовки членов вашей команды на 5%.

    Работает, только если прогресс навыка достиг 100% для каждого члена экипажа.

    Братья по оружию

    Повышает уровень подготовки членов вашей команды на 5%.

    Работает, только если прогресс навыка достиг 100% для каждого члена экипажа.

    Также работает, если у других членов экипажа есть Brothers in Arms / Sisterhood of Steel.

    Призыв к мести

    Сообщает местонахождение техники противника еще две секунды после уничтожения своей машины.

    Работает только если прогресс навыка достиг 100%.

    Тормозная муфта

    Увеличивает скорость поворота вашего транспортного средства.

    Чем выше прогресс навыка, тем выше эффект.

    Сокрытие

    Увеличивает камуфляж вашего автомобиля.

    Чем выше прогресс навыка, тем выше эффект.

    Контролируемое воздействие

    Увеличивает наносимый урон от тарана и уменьшает урон, получаемый от тарана.

    Чем выше прогресс навыка, тем выше эффект.

    Мертвый глаз

    Увеличивает шанс критического удара.

    Работает только если прогресс навыка достиг 100%.

    Назначенная цель

    Сохраняет транспортные средства в поле зрения еще на две секунды.

    Работает только если прогресс навыка достиг 100%.

    Орлиный глаз

    Позволяет идентифицировать поврежденные/уничтоженные модули, а также раненых членов экипажа вражеской техники, наведя на нее указатель мыши на несколько секунд.

    Работает только если прогресс навыка достиг 100%.

    Пожаротушение

    Уменьшает продолжительность и урон от огня.

    Чем выше прогресс навыка, тем выше эффект.

    Интуиция

    Дает небольшой шанс изменить тип снаряда без повторной перезагрузки.

    Не работает с автозагрузчиками. Работает также при перезагрузке.

    Работает только если прогресс навыка достиг 100%.

    Мастер на все руки

    Уменьшает штраф за характеристики раненых членов экипажа.

    Чем выше прогресс навыка, тем выше эффект.

    Наставник

    Увеличивает опыт экипажа, получаемый каждым участником, кроме командира.

    Чем выше прогресс навыка, тем выше эффект.

    Вождение по бездорожью

    Увеличивает подвижность на среднем и мягком грунте.

    Чем выше прогресс навыка, тем выше эффект.

    Профилактическое обслуживание

    Уменьшает вероятность возгорания.

    Работает только если прогресс навыка достиг 100%.

    Разведка

    Увеличивает дальность обзора вашего автомобиля.

    Чем выше прогресс навыка, тем выше эффект.

    Ретрансляция

    Увеличивает дальность приема техники союзников в радиусе действия вашего сигнала.

    Чем выше прогресс навыка, тем выше эффект.

    Ремонт

    Уменьшает время ремонта разрушенных модулей.

    Чем выше прогресс навыка, тем выше эффект.

    Безопасное хранение

    Увеличивает прочность боеукладки вашего автомобиля.

    Работает только если прогресс навыка достиг 100%.

    Усиление сигнала

    Увеличивает дальность сигнала вашего автомобиля.

    Чем выше прогресс навыка, тем выше эффект.

    Ситуационная осведомленность

    Увеличивает дальность обзора вашего автомобиля.

    Чем выше прогресс навыка, тем выше эффект.

    Шестое чувство

    Показывает лампочку через три секунды после того, как вас заметили.

    Работает только если прогресс навыка достиг 100%.

    Плавный ход

    Уменьшает штраф за разброс при вождении.

    Чем выше прогресс навыка, тем выше эффект.

    Моментальный снимок

    Уменьшает штраф к рассеиванию при повороте башни.

    Чем выше прогресс навыка, тем выше эффект.

    Дополнительные грунтозацепы

    Увеличивает подвижность на мягком и среднем грунте.

    Бинокулярный телескоп

    Увеличивает дальность обзора вашего автомобиля на 25%.

    Ваш корпус должен стоять неподвижно не менее 3 секунд.

    Камуфляжная сетка

    Значительно увеличивает камуфляж вашего автомобиля.

    Ваш корпус должен стоять неподвижно не менее 3 секунд.

    Усовершенствованный привод наводки

    Уменьшает время сведения вашего оружия на 10%.

    Оптика с покрытием

    Увеличивает дальность обзора вашего автомобиля на 10%.

    Досылатель танковой пушки

    Уменьшает время перезарядки вашего оружия на 10%.

    Противоосколочный вкладыш

    Уменьшает урон, получаемый при таране и осколочно-фугасном всплеске.

    Ящик для инструментов

    Уменьшает время ремонта разрушенных модулей.

    Суммарно с умением Ремонт.

    Улучшенная вентиляция

    Повышает уровень подготовки членов вашей команды на 5%.

    Вертикальный стабилизатор

    Уменьшает штрафы к разбросу при повороте корпуса и башни, а также вождении на 20%.

    «Мокрая» боеукладка

    Увеличивает модуль HP вашей боеукладки.

    Временные оперативные соображения по внедрению метода экранирования для предотвращения инфекций COVID-19 в гуманитарных учреждениях

    Другие логистические соображения

    Рассмотрение: спланируйте определение дополнительных ресурсов и наметьте механизмы цепочки поставок для поддержки зеленых зон.

    Объяснение: Внедрение и эксплуатация зеленых зон требует четкой координации между несколькими секторами, что может потребовать существенных дополнительных ресурсов: материалы и персонал для обслуживания этих пространств — убежища, ИПК, вода, санитария и гигиена (ВСГ), непродовольственные товары ( непродовольственные товары) (кровати, постельное белье, посуда / столовые приборы, емкости для воды), психосоциальная поддержка, наблюдатели / супервайзеры, опекуны / обслуживающий персонал, информирование о рисках и взаимодействие с населением, безопасность и т. д. Учитывая глобальное сокращение нехватки товаров, 17  ограничения на передвижение , закрытие границ и сокращение автомобильных и авиаперевозок, важно указать, какие дополнительные ресурсы потребуются и как они будут получены.

    Защита

    Рассмотрение: Обеспечьте безопасную и защитную среду для всех людей, включая несовершеннолетних и лиц, которым требуется дополнительный уход, независимо от того, находятся ли они в зеленой зоне или остаются в домашнем хозяйстве после того, как основной опекун или источник дохода переехал в зеленую зону.

    Объяснение: Разделение семей, разрушение и разрушение домохозяйств, состоящих из нескольких поколений, могут иметь долгосрочные негативные последствия. Стратегии защиты должны учитывать социокультурные гендерные нормы, чтобы адекватно оценивать и устранять риски для отдельных лиц, особенно для женщин и девочек. 18,19,20 Ограничительные гендерные нормы могут усугубляться стратегиями изоляции, такими как экранирование. На уровне домохозяйств изоляция людей и ограничение их взаимодействия в сочетании с социальными и экономическими потрясениями вызвали обеспокоенность по поводу потенциально повышенного риска насилия со стороны партнера. Домохозяйства, участвующие в обмене домами или общесекторальном группировании, подвергаются особому риску гендерного насилия, домогательств, жестокого обращения и эксплуатации, поскольку оставшиеся члены домохозяйства могут не принимать решения или нести ответственность за потребности домохозяйства. 18,19,20

    Социальные/культурные/религиозные практики

    Рассмотрение: план потенциального нарушения работы социальных сетей.

    Объяснение: Общественные празднования (религиозные праздники), скорби (похороны) и другие обряды перехода являются краеугольными камнями многих обществ. Заблаговременное планирование, включая активное участие сообщества и информирование о рисках, необходимо для лучшего понимания проблем и опасений, связанных с ограничением участия отдельных лиц в общественной практике, поскольку они защищены.Невыполнение этого требования может привести как к межличностному, так и к общественному насилию. 21,22

    Психическое здоровье

    Внимание: Обеспечьте психическое здоровье и психосоциальную поддержку* , 23  , чтобы справиться с повышенным стрессом и беспокойством.

    Объяснение: Дополнительный стресс и беспокойство являются обычным явлением во время любой эпидемии и могут быть более выраженными при COVID-19 из-за новизны болезни и повышенного страха перед инфекцией, увеличения обязанностей по уходу за детьми из-за закрытия школ и потери средств к существованию. Таким образом, в дополнение к риску стигматизации и чувства изоляции, такой защитный подход может иметь важное психологическое воздействие и может привести к значительному эмоциональному дистрессу, усугубить существующее психическое заболевание или способствовать тревоге, депрессии, беспомощности, горю, злоупотреблению психоактивными веществами или мысли о самоубийстве среди тех, кто разлучен или остался дома. Защищенные лица с сопутствующими тяжелыми психическими заболеваниями не должны оставаться в одиночестве. Им должен быть назначен опекун, чтобы предотвратить дальнейшие риски защиты, такие как пренебрежение и жестокое обращение.

    Covid — поддержка, если вы внесены в список самого высокого риска (ранее «список защиты»)

    Изменения в тестировании и самоизоляции в Шотландии

    С 6 января в Шотландии меняются правила самоизоляции и тестирования. Узнайте больше о самоизоляции и тестировании на NHS Inform.

    Приоритетные ПЦР-тесты для людей из Списка повышенного риска

    Если вы входите в список лиц с самым высоким риском в Шотландии, теперь вы имеете высокий приоритет для записи на ПЦР-тест, если у вас есть симптомы Covid-19. Эта мера принимается для обеспечения своевременного доступа к ПЦР-тестированию, поскольку рост числа случаев заражения Covid приводит к увеличению спроса. Это означает, что если у вас появятся симптомы Covid, вы сможете быстро пройти ПЦР-тест.

    Если у вас нет симптомов, вам следует продолжать регулярные тесты устройства латерального потока (LFD).

    Если вы получили письмо, в котором сообщалось, что вы можете иметь право на новые методы лечения коронавируса, и у вас был положительный тест LFD, вам все равно следует записаться на подтверждающий тест ПЦР.

    Как заказать приоритетный тест ПЦР

    Если у вас появятся симптомы, как можно скорее запишитесь на ПЦР-тест:

    Когда вас спросят, является ли человек, нуждающийся в тесте, основным работником, выберите «да» в Интернете или скажите «да» по телефону.

    Омикрон вариант

    Advice остается прежним, несмотря на то, что вариант Omicron находится в Шотландии.

    Мы еще мало знаем о новом варианте. Ранние признаки предполагают, что он может передаваться от человека к человеку легче, чем нынешние доминирующие варианты.Дальнейшая работа ведется, чтобы узнать больше. Однако обычные защитные меры, которым должен следовать каждый, помогут уменьшить его распространение.

    Сейчас как никогда важно, чтобы каждый, кто может, получил ревакцинацию. Недавнее исследование Всемирной организации здравоохранения показывает, что программа вакцинации спасла более 27 000 жизней в Шотландии.

    Наш совет для людей из Списка наибольшего риска

    Мы просим людей, подвергающихся наибольшему риску заражения Covid, продолжать следовать тем же советам, что и остальная часть населения, если это не рекомендовано вашим лечащим врачом или врачом общей практики.Они и вы лучше всех знаете свои личные обстоятельства и состояние вашего здоровья. Мы также просим людей из Списка наибольшего риска и всех жителей Шотландии приложить новые усилия для соблюдения некоторых жизненно важных мер защиты: регулярное мытье рук, ношение масок, где это необходимо, надлежащая вентиляция и регулярное тестирование устройства латерального потока.

    Вы можете увидеть ежедневные показатели заболеваемости в вашем районе и статистику вакцинации на панели Общественного здравоохранения Шотландии.

    Если у вас выраженный иммунодефицит

    Рекомендация ученых Объединенного комитета по вакцинации и иммунизации (JCVI) заключается в том, что людям с тяжелым иммунодефицитом, получившим три первичные дозы вакцины, теперь будет предложена бустерная доза.

    Если вы принимаете какие-либо лекарства, которые подавляют вашу иммунную систему, мы советуем вам проявлять особую осторожность и следовать советам вашего врача общей практики или врача. Когда ваша иммунная система подавлена, даже в течение короткого периода времени, важно быть очень осторожным, часто мыть руки, носить маску, когда это необходимо, и соблюдать все меры защиты. Это связано с тем, что вы можете быть более восприимчивы к таким вирусам, как Covid-19.

    Защитные меры, которым должен следовать каждый

    Мы напоминаем всем в Шотландии, что нужно приложить дополнительные усилия, чтобы следовать рекомендациям общественного здравоохранения:

    • регулярные испытания с использованием устройств свободного бокового потока
    • сделайте ревакцинацию, как только сможете
    • ношение покрытий для лица в общественном транспорте, в магазинах и закрытых общественных местах, включая рабочие места, за исключением исключений
    • избегать мест скопления людей и держаться на безопасном расстоянии, особенно в помещении, от людей, которые не проживают вместе с вами
    • поддержание чистоты рук и поверхностей
    • хорошая вентиляция (например, держать окна открытыми там, где это возможно)
    • по возможности работать из дома

    Узнайте больше о последних советах по безопасности Covid на Gov. шотландец

    Почему мы не просим людей защищать

    Группа самого высокого риска — это группа людей, которых мы, возможно, попросили защитить в прошлом. Мы знаем, что экранирование было вредно для физического и психического здоровья многих людей и приводило к одиночеству и социальной изоляции. Кроме того, мы лучше понимаем факторы, влияющие на распространение вируса. Способы снижения риска заражения Covid, кроме экранирования, включают:

    • вакцинация и регулярное тестирование
    • обеспечение того, чтобы вы и все остальные в Шотландии продолжали следовать советам, которые мы даем, чтобы защитить вас

    Это означает, что теперь мы рассматриваем экранирование как последнее средство и вряд ли попросим вас снова использовать экран.Теперь вам не нужно экранировать, и именно поэтому мы сейчас говорим о списке самых высоких рисков, а не о списке защиты.

    Как NHS обрабатывает вашу личную медицинскую информацию

    Узнайте, как NHS обрабатывает вашу личную медицинскую информацию , на веб-сайте NHS inform.

    Витой экранированный дуплексный удлинительный провод для термопар

    Доступны: изоляция термопары PFA (TT), изоляция термопары FEP (FF), удлинительная поливиниловая изоляция (EXPP), удлинительная изоляция FEP (EXFF)



    Термопара изоляции PFA
    9 9 9
    AWG Модель номера Номинальный размер Калибровка термопары
    20 TT-J-20-DWSH 0.145 J J
    TT-K-20-TWSH 0. 145 K
    TT-TT-20-DWSH 0.145 T
    TT-E-20-TWSH 0.145 E E
    20S * TT-J-20S-DWSH 0.15 J
    TT-K-20S-TWSH 0.15 K
    TT-T -20S-TWSH 0,15 T
    TT-E-20S-TWSH 0.15 E E E
    24 24 TT-J-24-TWSH 0. 105 J
    TT-K-24-TWSH 0.105 K
    TT-T-24 -Twsh 0.105 T
    TT-E-24-Tws 0.105 E
    24s * TT-J-24S-TWSH 0.115 J
    ТТ-К-24С-ТВШ 0,115 К
    ТТ-Т-24С-ТВШ 0.115 Т
    TT-E-24S-TWSH 0,115 Е

    Термопара Оценка ФЭП Изоляция

    9 1
    AWG Модель номера Номинальный размер Calibration термопары
    20 FF-J-20-20-DWSH 0. 145 J
    FF-K-20-TWSH 0 .145 K K K
    FF-T-20-TWSH 0.145 T
    FF-E-20-DWSH 0.145 E
    20S * FF-J- 20S-TWSH 0.15 J J J
    FF-K-20S-TWSH 0.15 K
    FF-T-20S-TWSH 0. 15 T
    FF-E -20S-TWSH 0,15 E
    24 FF-J-24-TWSH 0.105 J J J
    FF-K-24-Twsh 0.105 K
    FF-T-24-Twsh 0.105 T
    FF-E-24-Tws 0.105 E E
    24s * FF-J-24S-TWSH 0. 115 J
    FF-K-24S-TWSH 0.115 K
    FF-T -24S-TWSH 0,115 T
    FF-E-24S-TWSH 0.115 Е

    Удлинитель Оценка Поливинилхлорид изоляции

    9 9042 9 904 9
    AWG Номер модели Номинальный размер Термопара Калибровка
    16 EXPP-J-16-TWSH 0,25 J
    EXPP-K-16-TWSH 0. 25 K K K K
    0.25 T
    0.25 E
    16s * Exhp-J- J- 16S-TWS 0.27 J J J
    0.27 K
    0. 27 T
    EXPP-E -16S-TWSH 0,27 E
    20 EXPP-J-20-TWSH 0.2 J J J
    K K
    Exp-T-20-20-DWSH 0.2 T
    EXPP-E-20-TWSH 0. 2 E E 9
    20S * EXPP-J-20S-20S-DWSH 0.215 J
    0.215 K
    EXPP-T -20S-TWSH 0,215 T
    EXPP-E-20S-TWSH 0.215 E

    Расширение класса FEP изоляции

    9 1
    AWG Номер модели Номинальный размер Термопара Калибровка
    16 EXFF-J-16-TWSH 0. 17 J J
    Exff-K-16-TWSH 0,17 K
    Exff-T-16-Tws 0 .17 T T T 9
    Exff-E-16-TWSH E E
    16S * Exff-J-16S-TWSH 0.18 J
    Exff-K- 16S-TWSH 0. 18 K K
    Exff-T-16S-TWSH 0.18 T
    Exff-E-16s-Tws 0.18 E
    20 EXFF-J-20-TWSH 0.15 J J J
    EXFF-K-20-DWSH 0.15 K
    Exff-T-20-DWSH 0. 15 T
    Exff-E-20-TWSH 0.15 E E
    20S * Exff-J-20S-TWSH 0.15 J
    Exff-K-20S-TWSH 0.15 K
    Exff-T -20S-TWSH 0,15 T
    EXFF-E-20S-TWSH 0. 15 E

    Talk:Энергетическая защита | Ореол Альфа

    Без названия

    Я кое-что обдумывал, когда писал свой последний фанфик, который, надеюсь, будет закончен к выпуску Halo 3 для всех, кто заинтересован, но я должен повторить с надеждой. Как именно энергетические щиты выполняют то, что они делают? Останавливает снаряды, обнуляет заряды плазмы, поглощает кинетическую энергию взрывов. Все это кажется мне очень странным, и я хотел бы получить некоторое представление, если это не слишком много, чтобы спросить.:)

    У меня есть некоторые мысли по этому поводу, как обычно. В основном предположения, но время от времени я добавляю научные факты. Отдает ему должное, не так ли? 😉

    1) Энергетические щиты работают подобно полю электрической энергии, которое мало чем отличается от магнитного поля в смысле явления. Импульс энергии, который можно увидеть, когда щит «перезаряжается» или, точнее говоря, «восстанавливает» себя, течет по всему щиту, постоянно повторяясь, как эффект маятника. Эта экранированная энергия поглощает удар и поток плазмы, кинетической рассеянной энергии, такой как взрыв плазменной гранаты или осколочной гранаты, и физических снарядов, таких как пули. Тот факт, что я думаю, что это электрическая или магнитная система, связан со свойствами, которые они разделяют с тем, что обеспечивает экранирование в Halo. Оба они действуют в вакууме и распространяются с конечной скоростью, что проявляется в том, что щит не может немедленно восстановиться, и ему требуется время для восстановления после нарушения поля потока.Да, это не канон, но предположение хорошее. Я думаю, по крайней мере. Ну что ж, если вы понимаете это, пожалуйста, оставьте комментарий, чтобы я мог добавить вас в Smart List . 🙂

    2) В этом они просто волшебные, и мне этого достаточно. Зачем что-то усложнять, если в этом нет необходимости.

    У меня была третья идея, но я думаю, что она слилась с первой. Странно, я должен держать свои идеи на привязи. Ну что ж. Получайте удовольствие от этого. 😉

    Любовь,

    Друг друга

    RE: Физика щитов

    Боюсь, я должен отрицательно возразить на ваш комментарий.

    Мне не кажется, что щиты — это технология «захвата», вроде маятников, которые поглощают энергию и перезаряжаются. Если это так, щиты не будут перезаряжаться от кинетических ударов. Они бы просто остались мертвыми: в большинстве случаев это не так. Означает ли это, что у того, кто получает прямой плазменный выстрел, который умирает, щиты брони Мьёльнира перезаряжаются после того, как он / она умирает со скоростью быстрее, чем если бы человек получил небольшой выстрел из плазменной винтовки? Определяет ли размер щита, как быстро он появляется? По моему опыту, я уверен, что скорость остается постоянной независимо от того, какая энергия поражает вас.

    Я считаю, что щиты представляют собой проекцию заряженных частиц из нескольких точек проектора, которые имеют квантовые спины и траектории через MJOLNIR или Elite Expose Armor, которые нейтрализуют входящие частицы. Поскольку плазменные болты кажутся наносящими больший урон щитам, это означает, что вращения этих загадочных частиц-щитов более уязвимы для смещения из-за энергетических всплесков. Когда щит выходит из строя, я полагаю, что искры на бронежилете — это просто проксимальные разряды, перезапускающие дефлекторный щит: импульсы питания.Когда частицы перепроецируются, экран снова поднимается.

    Эти щиты также формируются магнитными полями, как я полагаю, по контуру бронежилета пользователя. Поверхностное натяжение частиц, вероятно, сохраняется, чтобы щит не распространялся с бесконечной скоростью наружу в уменьшающейся плотности от пользователя: это истощало бы источники энергии пользователя.

    Конечно, это не канон.

    И капитан Грейвс, я тоже пишу фанон…=D…обменять?

    Ура,

    Неумолимый Непокорный 00:51, 4 декабря 2006 г. (UTC)

    Факт или вымысел

    Я просто признаю, что кто-то оспаривал какой-то факт в статье, но не удосужился сообщить нам какой. Я бегло прочитал статью и не нашел ничего, что оправдывало бы использование шаблона «Факты или вымысел», поэтому я удаляю ее. Если действительно что-то есть, то выкладывайте сюда.— Rot 2025 7.12.06

    Энергетические щиты (обсуждение)

    Настоящая вещь, которая должна сбить людей с толку, это то, что щит предназначен для отражения всего, чего он касается, или всего, что касается его. Поскольку это тот случай, когда когда-либо спартанец прыгает, на щит оказывается давление в 1000 фунтов +, и оно должно истощать его, поскольку рукопашная атака элиты может разрушить щит, и я не думаю, что элита может нанести удар с помощью сила 1000 фунтов.Также обратите внимание, что когда спартанец держит оружие в руке, почему щит не светится, когда он держит его. И если есть щель в области рук и ног щита, это даст отверстие, которое может привести к падению (смерти) человека, одетого в доспехи, также будет очень трудно удерживать вещи, так как щит ничего не пропускает, если только он не похож на пузырьковый щит, который предположительно имеет человеческое происхождение, во что трудно поверить, так как звери используют его все время, и я до сих пор не знаю, как они его получили.

    Щиты также сильно сдвинуты назад вокруг внутренней части рук и основания ступней. Это было объяснено в Fall of Reach, когда был представлен Mjolnir MK V, который позволяет пользователю сохранять сцепление с землей, а также позволяет ему взаимодействовать с окружающей средой, не отключая щиты, хотя и за счет меньшей защиты. , что компенсируется тем фактом, что внутренняя часть вашей руки и нижняя часть ваших ног являются двумя чрезвычайно трудными для попадания целями, даже по чистой случайности.Это означает, что щиты недостаточно сильны, чтобы отражать прикосновение к объекту/земле, и, возможно, позволяют объектам захватывать саму броню. SpartaWolf 06:20, 31 января 2010 г. (UTC)

    Щит жизни

    Я слышал, что после 15 разрядов/перезарядок щита в Halo 2 щит перестает работать, это правда? В любом случае, заметьте, никто никогда не проживет так долго. — Mac10&Cheese 18:42, 27 марта 2007 г. (UTC)

    Я никогда не видел, чтобы это происходило, и истощение щита очень распространено, держу пари, вы бы истощили свой щит 15 раз на одном из более длинных уровней, например, Сожаление на более высоких уровнях сложности. ED (разговор) (шокфронт) 04:04, 8 апреля 2007 г. (UTC)

    Это только то, что я слышал, но это может быть правдой. долго в мультиплеере. — Mac10&Cheese 03:47, 9 апреля 2007 г. (UTC)

    Спекуляция

    При ударе по полному щиту тела или невидимому щиту кажется, что он встает на место или, по крайней мере, демонстрирует отклонение. Как будто весь щит «затвердевает», то есть увеличивается в плотности таким образом, чтобы попытаться отразить входящий урон.Естественно, она ограничена масштабом, блоками питания и т.д.

    Учитывая, что по крайней мере щит MJOLNIR получен из щитовых перчаток Шакала, это объясняет это.

    Что касается того, как работают щиты, я думаю, что они состоят из плазмы, удерживаемой между двумя противоположными магнитными полями. В сочетании с датчиком движения или радаром входящая сила воспринимается системой и дает максимально возможное количество энергии, чтобы попытаться справиться с угрозой. Возможно, это делается путем подачи энергии в плазму на уровне, который лучше всего справляется с угрозой.

    Специфическая реакция, вызываемая некоторыми щитами, кажется похожей на ту, что наблюдается в плазменных шарах, внутри которых газы превращаются в плазму с помощью электричества. Тепло и притяжение плазменных нитей при контакте со стеклом вызваны тем фактом, что тело является проводящим объектом и что плазма внутри постоянно меняет заряд и положение из-за внутреннего движения и давления воздуха.

    Плазма ищет проводящий объект, а стекло и остальная часть устройства вместе с вашей рукой образуют замкнутую цепь.Возможно, так работает щит; он реагирует со снарядами и плазмой таким же образом, поскольку они будут проводящими объектами или газами.

    Повреждения, вызванные теплом и другими факторами, будут устраняться с помощью плазмы, поглощающей и рассеивающей эту энергию, как буфер. Естественно, любой полученный урон ослабит щит, так как может поставляться меньше энергии и т. д.

    — Exalted Obliteration 02:27, 26 апреля 2008 г. (UTC)

    RE: RE: физика щита

    Я думаю, что щиты ведут себя как магнитное поле плазмы.Это чем-то похоже на вашу идею, поэтому я думаю, что это можно квалифицировать как расширение вашей идеи.

    Сначала высвобождается сильно ионизированный газ, вероятно водород или дейтерий, который притягивается к генераторам магнитным полем. Его выпускают в сторону и втягивают внутрь, заставляя вращаться вокруг генераторов, обтекая их, как ветер в урагане. Плазма находится в довольно тонком равновесии, притягиваемом магнетизмом и выталкиваемом центробежной силой в равной мере.

    Плазма может быть нагрета электрическим током переменного тока, что также поможет повредить баллистические снаряды.При попадании снарядов или плазмы электрическое поле нарушалось, поэтому щит не мог перезарядиться, пока не восстановится. Это объясняет, почему он должен ждать, пока он сможет перезарядиться, и не перезаряжается, когда через него проходят снаряды.

    Когда снаряд попадает в щит, он быстро нагревается при контакте со щитом, испаряя его и ионизируя. Это рассеивает энергию снаряда в облако пара, которое оттягивается в сторону и еще больше рассеивается магнитным полем, удерживающим плазму на месте, сводя на нет урон оружия, но охлаждая плазму и удаляя часть ее.

    При попадании в него плазменного разряда электромагнитный импульс взаимодействует с магнитным полем щита, вызывая сбой в системе удержания и высвобождая часть плазмы. Импульс также повышает давление и электрический заряд плазмы щита, с которой он контактирует, до такой степени, что щит не может справиться с этим, нарушая хрупкий баланс между электромагнитами и центробежной силой и вызывая потерю плазмы.

    Использующие его скафандры уже хранят дейтерий и тритий для своих бортовых реакторов, поэтому нет никаких причин, по которым они не могли бы не использовать его также и для своих энергетических щитов.Это также будет означать, что пока щит включен, реакторы используют огромное количество энергии для поддержания щита и потребляют огромное количество топлива для его перезарядки.

    Есть несколько проблем с этой теорией:

    1. Ближний бой пробьет щит, даже не замедлившись из-за их огромного импульса, щит не поглотит урон, а скорее повредит оружие. Это не так в игре.

    2. Мощный снаряд или любое рукопашное столкновение заставит щит отскочить и сжечь пользователя, чего не происходит в игре.

    3. Тепло не причинит вреда щитам, на самом деле нагретые снаряды или жидкости (такие как боеприпасы пикеров или огнеметов соответственно) будут более уязвимы для щитов, чем ненагретые или охлажденные снаряды. В играх такого нет.

    4. Экраны будут менее эффективны в более холодных условиях, особенно в условиях, когда холодные твердые вещества и жидкости вступают в контакт с экраном. Они будут сжигать больше энергии и отдавать ее окружающей среде, увеличивая урон, наносимый приближающимися снарядами, и замедляя время зарядки.Тем не менее, в таких местах, как сайдвиндер и снег, вы можете идти по снегу, не теряя мощности и не оставляя за собой пар и лужи воды.

    5. Все, что попадет в щит, например, хранящееся снаряжение и оружие, будет мешать ему и будет повреждено. Взорвутся взрывчатые вещества, загорятся зажигательные вещества и так далее. Единственный способ обойти это — сделать дыры в щите, дыр, которых просто не существует в игре.

    6. Щит не мог закрывать нижние или боковые стороны стоп, потому что ему мешала земля.

    7. Под водой не работает, плазма поглощается водой, как и электричество. Щит мгновенно опустеет в большом клубе пара и не сможет перезарядиться. Тем не менее, щит не зависит от воды в игре.

    8. Щит все время будет хотя бы слабо светиться, ухудшая видимость и издавая довольно раздражающий жужжащий звук.

    Стоит отметить, что все это скорее недосмотр со стороны дизайнеров.

    RE: RE : RE приложения Пузырькового щита.(И исправления.) By Bug.

    Хотя щиты желательны, особенно в мировом сообществе. Я учусь, чтобы стать ученым, однако, если вы говорите об искривлении света, вступает в силу плазма или любая другая энергетическая масса. Солнце по своей сути материя. Вес сдвинет галактику. Так что на самом деле спартанец должен иметь предметы, летящие к нему или, по крайней мере, вести себя ненормально, потому что это диктат энергии. Я мог бы углубиться в математику, но, кроме общего обсуждения, если бы я придумал энергетический щит, я бы запатентовал его —> таким образом, я должен быть дискретным.

    В любом случае раздел UW должен быть отредактирован. Нет никаких доказательств того, что «сжигание» бесполезно. Подумайте о других применениях. (Опять дискретность.) Я сам придумал несколько применений таких идей. Кроме того, доверие к этому источнику будет хорошо известно в штате. Есть Boeing C17, оборудованный с помощью лазерного проекта, но нет ничего вроде устройства для сжигания пузырей, которое потенциально можно было бы использовать для защиты. Военные будут во всем этом — или, по крайней мере, Боинг. Википедия, пожалуйста, измените этот запрос.

    Секреты колледжа не должны разглашаться и т.д. и т.п…

    — Если кто-нибудь может также добавить в раздел о щитах Sanghellis, это было бы потрясающе. На самом деле все щиты, перечисленные в игре, должны быть на 1 странице.

    Отредактировано в субботу, 12:59, 13 августа.

    Меня перенаправили сюда из моей ветки, которую я создал на ту же тему — вы делаете некоторые интересные упущения в ограничениях щитов, посмотрите, согласны ли вы с моими теориями здесь: http://www.bungie.net/Forums/posts.aspx?postID=47558407&viewreplies

    Thebigyeash 22:06, 14 августа 2010 г. (UTC)

    Пузырьковый экран

    Я думаю, пузырьковый щит не должен быть в человеческом отсеке. Никогда не говорится, создано ли оно человеком или заветом. DatrDeletr 15:49, 15 июня 2010 г. (UTC)

    Здесь было указано. — Джугус (Обсуждение | Вклад) 15:58, 15 июня 2010 г. (UTC)

    Экранирование в реальной жизни

    Нужна ли нам настоящая защитная секция.Сериал Halo рассказывает о человеческой цивилизации 26-го века, а не 21-го. Сайтун 02:12, 15 мая 2011 г. (UTC)

    Жесткий свет на основе

    Я склонен полагать, что большинство, если не все защитные технологии основаны на жестком свете. От Предтечи к Ковенанту и к Человеку, поскольку подавляющее большинство технологий Ковенанта переработано из технологии Предтеч, причем Предтечи очень хорошо разбираются в жестком свете, а Ковенант копирует (немного грубо) технологию из захваченных / отключенных боевых скинов, часовых и хурагок.Затем люди воспроизвели энергетический щит из захваченного ковенанта и после долгих проб и ошибок применили технологию защитных рукавиц киг-яров (предполагалось, что они основаны на щите Инфорсера) к различным устройствам ККОН (корабли, силовая броня).

    Hardlight объясняет, как энергетическое экранирование позволяет избежать опасностей, присущих плазменному/электрическому экранированию (обеспечение кинетического барьера без испарения оборудования и материалов или воздействия определенных веществ, вступающих в контакт с экраном).

    Что касается механики защиты от жесткого света между различными устройствами (сферическая форма, изогнутая форма и точечный защитный барьер), я вижу две правдоподобности.

    1. Все щиты состоят из мозаичных многоугольных пластин жесткого освещения (подобно тому, как мы компонуем 3D-изображения в компьютерной анимации), таких как пузырьковый щит, с различными щитами, кораллирующими по размеру и количеству полигонов. Многоугольники меньшего размера обеспечивают более приблизительные кривые и гибкость (см. Щит часового).

    2.Поскольку это свет, принимающий твердое состояние, жесткий свет также может проявлять любое количество механических свойств и может быть сформирован не только в ребристые геометрические формы, но также и в изогнутые органические формы. Это подтверждается тем фактом, что Кортана смогла манипулировать мостом жесткого света, чтобы сформировать полноразмерный голографический аватар, способный к физическому взаимодействию.

    50.52.239.53 02:49, 9 октября 2013 (UTC)анон

    75% владельцев акций не будут платить предложенное Байденом повышение налога на прирост капитала

    Президент Джо Байден и первая леди Джилл Байден прогуливаются по эллипсу возле Белого дома 25 апреля 2021 года.

    Тасос Катоподис | Новости Гетти Изображений | Getty Images

    По данным UBS, примерно 75% американских инвесторов в акции не будут облагаться повышением ставки налога на прирост капитала из-за типов счетов, которыми они владеют.

    Ожидается, что президент Джо Байден предложит повысить максимальный федеральный налог на прирост капитала до 39,6% с нынешних 20% для миллионеров.

    Больше от «Ваши деньги, ваше будущее»:

    Узнайте больше о том, как управлять своими деньгами, приумножать их и защищать.

    Пенсионные счета

    Однако многие люди будут защищены от этой политики.

    На тот момент около 75% инвесторов владеют акциями США на счетах, которые не облагаются налогом на прирост капитала, согласно исследовательской заметке UBS, опубликованной в пятницу.

    Если вы не зарабатываете 1 миллион долларов в год, вам не нужно беспокоиться об этом дополнительном налоге.

    Paul Auslander

    директор по финансовому планированию в ProVise Management Group

    Они включают пенсионные счета, такие как индивидуальные пенсионные счета и пенсионные планы на рабочем месте, такие как планы 401(k). Фонды и иностранные инвесторы также не платят налог на прирост капитала.

    «Если средний американец владеет акциями, паевыми инвестиционными фондами или биржевыми фондами в соответствии с квалифицированным [пенсионным] планом, это не имеет никакого значения», — Пол Ауслендер, сертифицированный специалист по финансовому планированию и директор по финансовому планированию в ProVise. Группа управления заявила об ожидаемом предложении Байдена.

    Оставшиеся 25%

    Остальные 25% инвесторов владеют акциями на налогооблагаемых брокерских счетах, которые облагаются налогом на прирост капитала.

    Однако повышение налога не обязательно будет применяться ко всем этим налогооблагаемым счетам.

    Ожидается, что политика Байдена ударит по налогоплательщикам, чей доход превышает 1 миллион долларов в год.

    Согласно последним данным IRS, в 2018 году около 540 000 налогоплательщиков имели более высокие доходы. Они составляют 0,3% из 154 миллионов человек, подавших налоговую декларацию за этот год.

    «Если вы не зарабатываете 1 миллион долларов в год, вам не нужно беспокоиться об этом дополнительном налоге», — сказал Ауслендер.

    Ожидается, что Байден опубликует предложение как способ финансирования расходов в рамках предстоящего плана американских семей, который, как ожидается, обойдется примерно в 1 триллион долларов.

    Предложение также может быть изменено во время законодательных переговоров в Конгрессе. Например, UBS ожидает, что законодатели примут ставку налога на долгосрочный прирост капитала в размере 28% вместо 39,6%.

    Инвесторы, которые не уверены, облагается ли их инвестиционный счет налогом на прирост капитала, могут проверить название своего счета, сказал Ауслендер.

    В заголовке пенсионного счета должно быть четко указано имя инвестора с сопутствующими формулировками, такими как «401(k)» или «IRA», сказал он.

    Причитающийся налог

    Американцы, вкладывающие средства в планы 401(k), IRA и другие пенсионные планы, в какой-то момент все равно будут платить налог на сбережения.

    Вкладчики на традиционных счетах до налогообложения должны платить подоходный налог, когда снимают деньги. Те, кто прячет деньги на счете Рота, платят налоги авансом. Но они не платят налоги с доходов от инвестиций по пути.

    «Прибыль, реализованная на счете, не облагается налогом», — сказал Ричард Винчестер, доцент юридической школы Сетон Холл.

    Точно так же другие фонды, такие как пожертвования и иностранные инвесторы, не должны платить налоги на прирост капитала.

    Пожертвования, например, обычно принадлежат освобожденным от налогов организациям, таким как университеты, сказал Винчестер.

    Аналогично, неграждане США, которые покупают акции США, должны платить налог на свои инвестиционные доходы. Однако они делают это в рамках налогового механизма и режима, которые отличаются от налога на прирост капитала, добавил он.

    «Это не связано с налогами, которые платят американцы», — сказал Винчестер.

    Общая сумма сбора зависит от договоров различных стран с США

    Брокерские фирмы обычно удерживают сумму, когда иностранные инвесторы продают акции и другие активы; затем фирма выплачивает эту сумму правительству США.

    25-футовый экранированный сетевой кабель 26AWG (U/FTP) Cat6a — белый

    Соединительные кабели Cat6a U/FTP

    Для приложений с интенсивным использованием полосы пропускания, требующих скорости до 10 Гбит/с, кабели PI Manufacturing Cat6a U/FTP с фольгированной витой парой обеспечивают производительность и соответствие требованиям.Эти кабели Cat6a, рассчитанные на частоты до 750 МГц, значительно улучшаются за счет уменьшения посторонних перекрестных помех, что позволяет достигать скоростей 10 Гбит без помех. Для экранирования наши патч-кабели Cat6a имеют витую пару из фольги — каждая пара индивидуально экранирована металлической фольгой. Это дает несколько преимуществ, включая защиту от электромагнитных и радиочастотных помех, лучшую общую поддержку PoE в результате более низкого сопротивления постоянному току и максимальной скорости передачи данных. Формованный чехол без зацепов обеспечивает снятие натяжения, обеспечивая при этом необходимую защиту от отключения и подключения. Неизолированные медные проводники 26AWG обеспечивают большие расстояния и более высокие скорости, превосходя при этом стандарты ANSI/TIA-568-C.2.

    Доступные в различных длинах и цветах, наши кабели Cat6a внесены в список UL, одобрены CSA и проверены ETL.

    Особенности

      • см. Оценка ПВХ
      • Поддерживает PoE++
      • Экранирование кабеля: U/FTP
      • Сводит к минимуму внешние перекрестные помехи, перекрестные помехи на ближнем конце (NEXT) и обратные потери
      • Перечислено UL, одобрено CSA и проверено ETL

        Схема настройки

        На этой схеме показана настройка, которая обычно используется для Cat6a.В этой установке мы рекомендуем использовать трапецеидальные искажения Cat6a, коммутационные панели, кабели Cat6a S/STP для оптоволокна, проложенные в стене, а затем патч-кабели Cat6a U/FTP, идущие от коммутационной панели к гнезду трапецеидального искажения, а затем к оборудованию, например компьютеру.
