Индивидуальная экипировка солдата
Экипировка включает специальное обмундирование, снаряжение и другое имущество, предназначенное для солдат и сержантов, и делится на носимую и возимую часть.
Носимая часть экипировки, как правило, находится при солдате и сержанте и включает камуфлированный костюм (комбинезон, маскировочный халат) и обувь по сезону, личное оружие, боеприпасы, противогаз, респиратор, пехотную лопату, шлем стальной, полевое снаряжение, флягу с водой, вещевой мешок с находящимися в нем котелком, ложкой, кружкой, сухим пайком, аптечкой индивидуальной, средством обеззараживания воды и предметами личной гигиены. Кроме того, командир отделения (танка) должен иметь полевую сумку с принадлежностями для работы, сигнальные флажки и трехцветный электрический фонарь. Состав экипировки зависит от должности военнослужащего и выполняемых задач. Решением командира состав носимой части экипировки может изменяться.
Все остальное имущество составляет возимую часть экипировки, которая перевозится на боевой машине пехоты (бронетранспортере, автомобиле), танке и размещается согласно рекомендациям, изложенным в руководствах по эксплуатации техники.
Экономное расходование материальных средств является важнейшим требованием к подразделениям (военнослужащим), особенно к действующим отдельно от главных сил или в тылу противника.
Медицинское оснащение
Аптечка индивидуальная (АИ)
Назначение. Для предупреждения и лечения последствий воздействия поражающих факторов ядерного, химического и бактериологического оружия на личный состав.
Состав. Аптечка представляет собой набор лекарственных средств, в том числе шприц-тюбики с афином и промедолом, пеналы с цистамином, доксициклином и этаперазином, размещенных в полиэтиленовом футляре. Масса 0,082 кг.
Пакет перевязочный индивидуальный (ППИ)
Назначение. Для закрытия ран и ожогов при оказании само– и взаимопомощи.
Состав. Пакет состоит из двух стерильных ватно-марлевых подушечек подвижной и неподвижной, марлевого бинта и безопасной булавки. Упаковкой пакета служат внутренняя подпергаментная и наружная прорезиненная оболочки.
Индивидуальный противохимический пакетИИП-8
Назначение. Для дегазации открытых участков кожи и прилегающих к ним частей обмундирования при поражении отравляющими веществами.
Состав. Пакет состоит из стеклянного флакона, заполненного полидегазирующей жидкостью, и четырех ватно-марлевых тампонов, вложенных в полиэтиленовый мешочек. В пакет вложена инструкция по использованию. Удаление 0В с кожи с одновременной дегазацией производится ватно-марлевыми тампонами, смоченными полидегазирующей жидкостью. Масса 0,31 кг.
Аптечка войсковая (АВ)
Назначение. Для оказания первой медицинской помощи при ранениях и ожогах в порядке само– и взаимопомощи экипажам боевых (специальных) машин.
Состав. Аптечка АВ представляет собой футляр из листовой стали, в котором находятся:
жгут кровоостанавливающий;
перевязочные средства;
ампулы с растворами йода и аммиака;
таблетки пантоцида;
булавки безопасные.
Количество пострадавших, которым может быть оказана помощь 3-4 чел. Масса 2,1 кг.
Аптечка войсковая АВ размещается в боевых (специальных) машинах.
Действия на поле боя
Выбор места и расположение на нем
При переходе к обороне в условиях непосредственного соприкосновения с противником солдат, получив задачу, прежде всего, должен отыскать на местности небольшое естественное укрытие или воронку от бомбы (снаряда), быстро укрыться от огня противника и изготовиться к бою. Главное здесь заключается в том, чтобы как можно быстрее выбрать такое место, с которого удобно поражать противника, видеть его, а самому оставаться незамеченным. Если нет поблизости никакого укрытия, то необходимо быстро окопаться.
Прежде чем приступить к окапыванию, из положения лежа проводится краткое изучение местности. При этом особое внимание обращается на такие места, как небольшие складки, низины, канавы, борозды на пашне и другие укрытия, которые могут использоваться противником для скрытного приближения к позиции.
Отрывка одиночного окопа для стрельбы лежа под огнем противника производится следующим образом:
на выбранном месте солдат кладет оружие правее себя на расстоянии вытянутой руки стволом в сторону противника;
повернувшись на левый бок, вынимает пехотную лопату из чехла;
затем, взяв черенок лопаты обеими руками, ударами на себя подрезает дерн;
сняв дерн, кладет его в стороне, чтобы после отрывки окопа его можно было использовать для маскировки бруствера.
Земля выбрасывается вначале вперед, а в последующем в стороны, чтобы предохранить себяот поражения пулями и осколками снарядов или мин.
Во время работы голову надо держать возможно ближе к земле, но так, чтобы можно было вести непрерывное наблюдение за противником.
Отрыв переднюю часть окопа на глубину примерно 20 см, солдат отодвигается немного назад и продолжает отрывку остальной части. Окоп по ширине должен быть 60 см, а по длине – 170 см. По окончании работы бруствер маскируется под цвет окружающей местности. Особое внимание при этом обращается на высоту бруствера, для каждого грунта она будет разной. Из обыкновенного грунта – 160 см, из песчаного и мерзлого – 90 см, из каменистого – 50 см, а из снега – 300 см.
Если перед окопом имеется кустарник или высокая трава, то для лучшего обзора и обстрела производится расчистка, но это делается незаметно для противника.
Передвижение на поле боя
В бою в зависимости от характера местности, условий обстановки и воздействия огня противника солдат при действиях в пешем порядке может передвигаться ускоренным шагом или бегом (в полный рост или пригнувшись), перебежками и переползанием.
Участки местности, скрытые от наблюдения и огня противника, преодолеваются ускоренным шагом или бегом. Темп ускоренной ходьбы в среднем – 130 – 140 шагов в минуту, длина шага – 80 – 90 см.
Удлинение шага достигается за счет более быстрого и полного разгибания сзади стоящей ноги и большего выноса другой ноги бедром вперед. Длительное передвижение ускоренным шагом утомительно, поэтому при скоростном передвижении целесообразно применять чередование ходьбы и бега. Этим же способом солдат передвигается в ходе атаки. При этом оружие держится в положении для немедленного открытия огня.
Для скрытного передвижения по местности с невысокими укрытиями (низкий кустарник, высокая трава, канава и т. п.) применяется ходьба пригнувшись. При этом способе передвижения необходимо согнуть ноги в коленях, подать корпус вперед, смотреть перед собой и двигаться широким шагом. Все движения выполняются свободно, без напряжения.
В зависимости от характера местности передвижение по ней имеет свои особенности. Движение вверх по склону производится укороченным шагом с наклоном корпуса вперед. При большой крутизне подъем следует совершать зигзагами, т. е. двигаться попеременно то правым, то левым боком к скату на слегка согнутых ногах, опираясь ребрами подошв и каблуков о выступы горы. На крутые подъемы можно также взбираться прямо, придерживаясь руками за ветки, кусты, пучки густой травы и т. п., ставя ноги на всю ступню «елочкой» (с разведенными в сторону носками).
Передвижение вниз по склону производится свободным шагом с постановкой ноги на пятку, отклоняя корпус назад. Спуск по крутым склонам можно совершать боком, приставными шагами, по возможности придерживаясь рукой за неровности склона.
Передвижение по вязкому или скользкому грунту производится короткими шагами: ноги следует переставлять быстро, чтобы они не успели глубоко увязнуть в почве или соскользнуть с опоры. Ставить ногу надо на всю ступню и стараться для опоры выбирать более твердые участки (кочки, борозды, выступы, корни и т. п.).
Бег может применяться для преодоления отдельных участков местности (медленный, скоростной и в среднем темпе).
Медленный бег применяется на длинные дистанции. Корпус при беге наклоняется вперед несколько больше, чем при ходьбе. Темп бега – 150 – 165 шагов в минуту при длине шага 70 – 90 см.
Бег в среднем темпе производится свободным маховым шагом. Корпус при этом держится с небольшим наклоном вперед. Быстрое продвижение вперед обеспечивается за счет энергичного заднего толчка, после которого нога, согнутая в колене, выносится бедром вперед – вверх и ставится на всю ступню. Голень не должна выноситься сильно вперед, а ступня – ставиться на землю далеко от проекции центра тяжести, так как при такой постановке ноги на землю возрастает тормозное воздействие переднего толчка, направленное в противоположную сторону. Темп бега – 165 – 180 шагов в минуту, длина шага – 85 – 90 см.
Скоростной бег применяется при перебежках, при выбегании из укрытий к боевым и транспортным машинам, при разбеге перед преодолением препятствий.
Корпус наклоняется вперед больше, чем при беге в среднем темпе, а отталкивание ногой и движение руками производятся энергичнее. Увеличение длины шага обеспечивается за счет заднего толчка ногой и быстрого выноса ее бедром вперед. Нога после отталкивания выносится вперед вверх согнутой в колене и мягко ставится на переднюю часть стопы с последующей опорой на всю ступню. Темп бега – 180 – 200 шагов в минуту, длина шага – 120 – 150 см.
Перебежки применяются для быстрого сближения с противником на открытой местности.
Для перебежки из положения лежа необходимо вначале поставить оружие на предохранитель, по предварительной команде наметить путь движения и укрытое место остановки, затем по исполнительной команде быстро вскочить, как при выполнении команды «Встать», и стремительно перебежать в намеченное место. На месте остановки с разбегу лечь на землю, отползти несколько в сторону, а, достигнув указанного в команде места, кроме того, изготовиться для ведения огня.
Длина перебежки между остановками зависит от местности и огня противника и в среднем должна быть 20 – 40 шагов. Чем больше открыта местность и сильнее огонь, тем быстрее и короче должна быть перебежка.
Переползание применяется для незаметного приближения к противнику и скрытного преодоления участков местности, имеющих незначительные укрытия, неровности рельефа и находящихся под наблюдением или обстрелом противника.
В зависимости от обстановки, рельефа местности и огня переползание производится по-пластунски, на получетвереньках и на боку. Как и перед перебежкой, необходимо сначала наметить путь передвижения и укрытие места для остановок.
При движении бегом, ускоренным шагом и при перебежках оружие удерживается одной или двумя руками, как удобнее.
Для переползания по-пластунски надо лечь плотно на землю, правой рукой взять оружие за ремень у верхней антабки и положить его на предплечье правой руки. Подтянуть правую (левую) ногу и одновременно вытянуть левую (правую) руку возможно дальше, отталкиваясь согнутой ногой, передвинуться вперед, подтянуть другую ногу, вытянуть другую руку и продолжать движение в том же порядке.
Для переползания на получетвереньках встать на колени и опереться на предплечье или на кисти рук.
При переползании голову высоко не поднимать.
Рекомендуемые страницы:
Воспользуйтесь поиском по сайту:
megalektsii.ru
Современный солдат и его снаряжение
Солдатское снаряжение — это широчайшее понятие, которое включает весьма обширный набор систем. «Шопинг» на большой оборонной выставке с целью сбора информации для подобной статьи может привести к написанию целой энциклопедии. Опустим здесь оружие и прицелы и сосредоточимся на новейших системах «будущего солдата» — навигации, защиты и специальной экипировке, — которые были показаны на последних салонах и шоу.
Собственно говоря, про большую часть «будущих солдат» нельзя сказать, что они «будущие», ведь они — уже часть «настоящего», поскольку здесь и сейчас несут службу во многих армиях мира. Военные и промышленность довольно серьезно изменили свой подход к солдатскому снаряжению. Предлагаемые сегодня системы всё меньше патентуются и всё больше готовы принимать другие компоненты, следуя концепции открытой архитектуры.

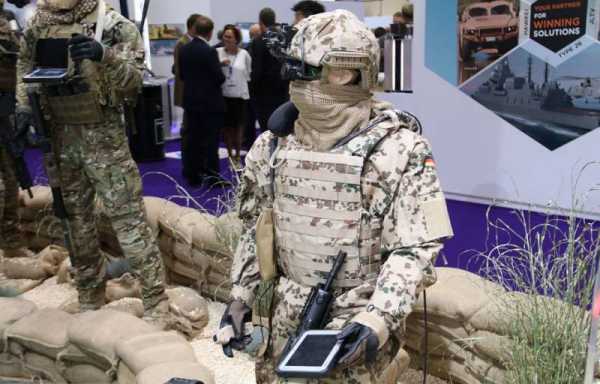

Компания Rheinmetall поставляет немецкому Бундесверу систему IdZ-ES (немецкий акроним «Будущий Солдат — Расширенная Система»), на которую она получила очередной заказ летом этого года. Контракт на 310 миллионов евро позволит немецкой армии оснастить 68 пехотных взводов дополнительно к комплектам, поставленным для оснащения 90 взводов. Кроме немецкого заказа подразделение Rheinmetall Canada поставляет свою систему Argus канадским вооруженным силам в рамках проекта по интегрированной системе солдата, тогда как неназываемый зарубежный покупатель принял на вооружение экспортный вариант Gladius IdZ-ES. Взяв за основу опыт разработки подобной системы, компания Rheinmetall представила на выставке DSEI новую экипировку Gladius 2.0, которая доступна в трех конфигурациях: легкая, базовая и продвинутая.
Поскольку экипировка Gladius нацелена на экспортный рынок, то в ее основу была заложена концепция функциональной гибкости, поэтому теперь новая система, например, не зависит от радиостанции (комплект IdZ-ES совместим только с радиостанцией Thales Solar 400) и для нее на сегодняшний день квалифицированы четыре радиостанции: Elbit PNR 1000, Harris 7850 Mobile, Rohde & Schwarz MR3000 и Thales Solar 400. В базовый вариант входят небольшой персональный компьютер (PDA) с экраном 5 дюймов (обычно требования определяют готовое коммерческое изделие), радиостанция, гарнитура и очки ночного видения с функцией дополненной реальности для отслеживания своих сил. Хотя на выбор предлагаются гарнитуры от ЗМ Peltor, Nacre или Invisio, также могут использоваться и другие гарнитуры.
Компания Rheinmetall получила новый заказ от Бундесвера на боевую экипировку IdZ-ES, что доведет общее количество взводов, оснащенных этой системой, до 158
Gladius 2.0 не имеет электронного ранца как экипировка IdZ-ES или оригинальная система Gladius. Система управления боем Rheinmetall Tacnet Soldier загружается в компьютер типа PDA, а поскольку это программное обеспечение имеет открытую архитектуру, то оно может объединять поступающую от всех доступных сенсоров информацию, предоставляя общую оперативную картинку. Система управления боем (СУБ) Tacnet Soldier может использоваться вплоть до уровня роты и сопрягаться с двумя другими вариантами программного обеспечения, Tacnet Vehicle и Tacnet Command Post. В случае если транспортное средство потенциального заказчика уже оборудовано СУБ, есть два варианта на выбор, либо сменить СУБ и установить Tacnet Vehicle, либо разработать интерфейс, что и сделал Бундесвер со своей экипировкой IdZ-ES.

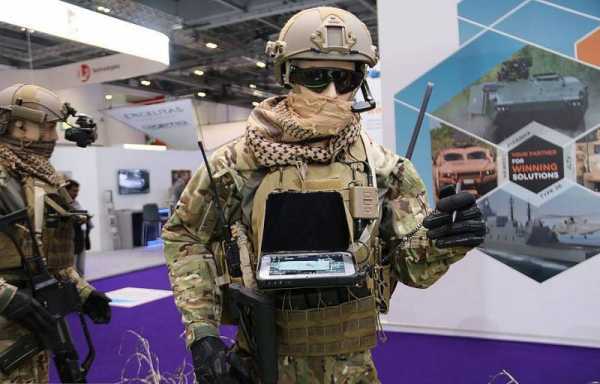

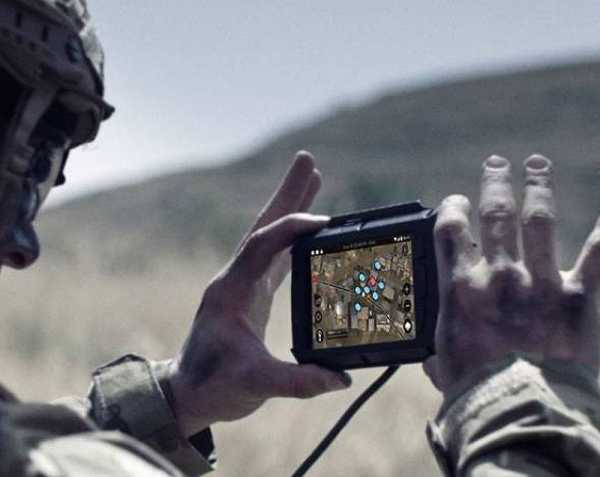

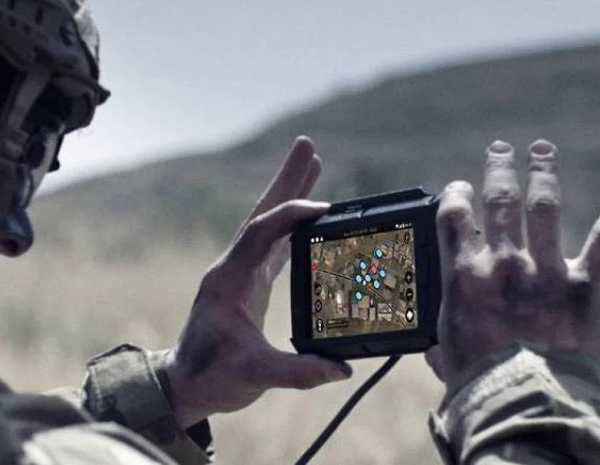

В продвинутый вариант входит планшет с большим дисплеем и коммуникационный комплект, который включает вторую радиостанцию для обмена голосовыми сообщениями и данными с более высокими эшелонами. В состав легкого варианта входят только радиостанция и гарнитура; например, руки стрелка свободны для работы с оружием, так как встроенная в радиостанцию функция GPS предоставит ему координаты и ему нет необходимости отвлекаться на другие устройства. Новая экипировка может запитываться от различных источников энергии, включая солнечные батареи. Компания Rheinmetall включила в состав опытного образца экипировки Gladius 2.0, представленного на выставке, нано-БЛА PD-100 PRS Black Hornet 2 от FLIR/Prox Dynamics.

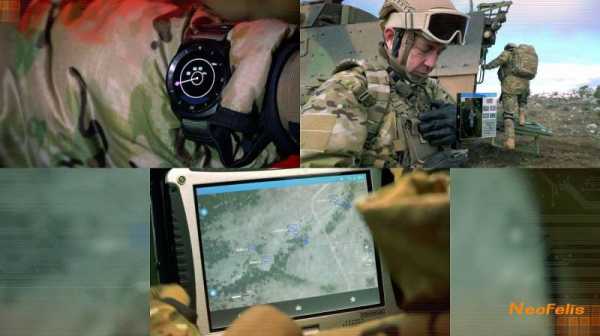

Следуя тенденции, компания Safran на базе Felin V1.3 разработала экспортный вариант боевой экипировки NeoFelis, имеющий повышенную функциональную гибкость и меньшую массу
Французская компания Safran, работая над будущей версией экипировки FELIN, разработала экспортный вариант, дав ему название NeoFelis. Общий вес нового варианта, представляющего собой дальнейшее развитие системы Felin V1.3, была существенно уменьшена, при этом продолжительность работы от одного заряда существенно возросла. Первым шагом стало введение единого боевого жилета с защитными пластинами и разгрузочной системой MOLLE (Modular Lightweight Load Carrying Equipment — облегченная модульная система переноски снаряжения) и встроенными в него кабелями, хотя на перспективу рассматривается и беспроводной вариант. Основной компьютер, носимый на боку, стал легче и меньше, тогда как литий-ионные аккумуляторы с повышенной удельной энергией и емкостью гарантируют продолжительность работы до 72 часов.
Экипировка предлагается с радиостанцией RIF NG, впрочем, система NeoFelis открыта и для других решений. Что касается человеко-машинного интерфейса, то он может быть реализован посредством обычного смартфона, ведь подобные системы являются частью жизни современных солдат, родившихся в цифровую эпоху. Для оперативного управления разработано патентованное приложение, которое включает функцию отслеживания своих сил; приложение легко модифицируется под потребности заказчика. В состав экипировки входят также наручные часы, которые могут провести солдата по запланированному маршруту без необходимости заглядывать в PDA или смартфон; по запросу на них выводится и другая информация.
Среди новых изделий, предлагаемых компанией Safran для своей экипировки NeoFelis, мы видим наручные часы, которые позволяют солдату ориентироваться и проверять местоположение своих сослуживцев, не глядя на экран PDA

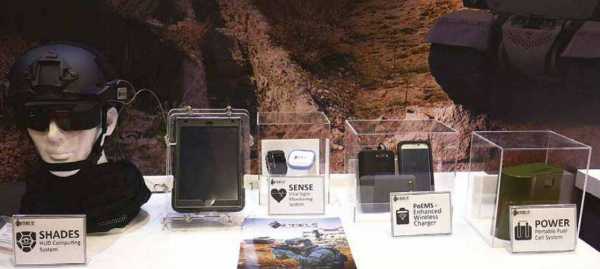

Боевой экипировкой оснащена также армия Сингапура, чья продвинутая система бойца ACMS (Advanced Combat Man System) была разработана в прошлом десятилетии компанией ST Kinetics. Компания в настоящее время предлагает на экспорт продвинутый вариант под названием ARIELE (Army Individual Eco-Lightweight Equipment — армейское индивидуальное экологичное и легкое снаряжение), который включает несколько новых, а также уже знакомых, но существенно обновленных систем. Начнем с сенсоров и индивидуального снаряжения. Был разработан новый прозрачный нашлемный дисплей SHADES (Shielded Advanced Eyewear System), который кроме вывода сообщений может предоставить солдату дополненную реальность, например, позиции своих сил, а также позволяет управлять беспроводными модулями вооружения.
SHADES оснащен системой автоматической регулировки яркости, которая обеспечивает оптимальную различимость наложенной информации. Вторая система в этой категории — ARCTIC (Adaptive Real-Time Core Temperature Intelligent Cooler — адаптивный умный регулятор температуры в реальном времени), которая регулирует температуру тела за счет активного охлаждения. Охлаждающий эффект усиливается также за счет работающих в комбинации с ARCTIC таких подсистем, как элементы одежды и защитного снаряжения, например, разгрузочного жилета и покрытого специальным составом обмундирования; в этих системах используются технологии пассивного охлаждения.

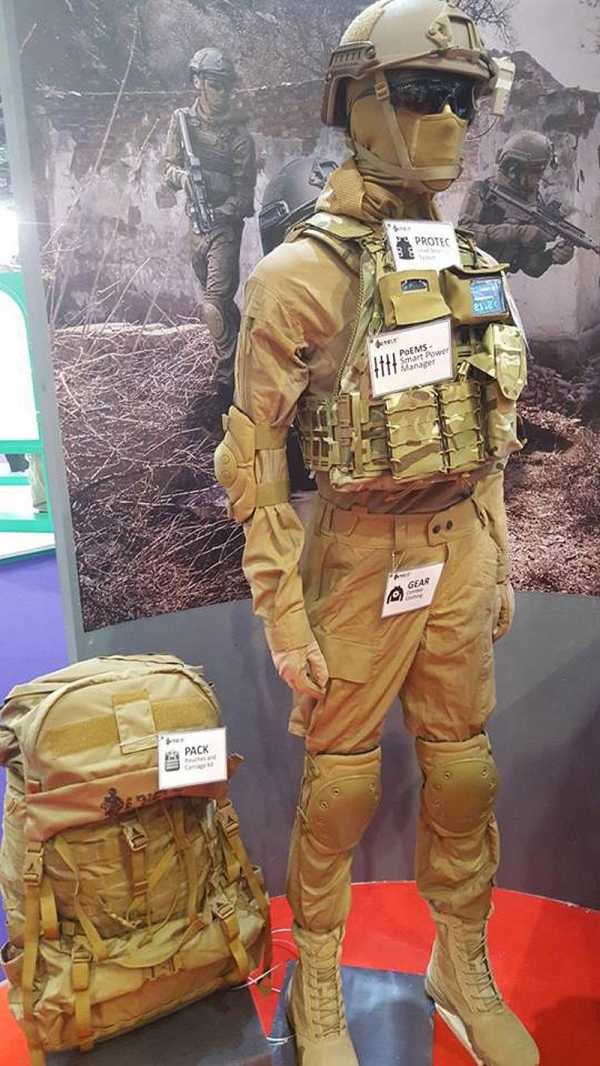

Сингапурская компания ST Kinetics в настоящее время предлагает свою солдатскую экипировку Ariele, в состав которой, кроме всего прочего, входят различные подсистемы защиты, обмундирования и выработки электроэнергии
В состав экипировки входит комплект одежды GEAR (Garment Engineered by Advanced Research), разработанный с использованием современных материалов, и разгрузочный комплект PACK (Pouches And Carriage Kit), базирующийся на каркасе, изготовленном методом литься под высоким давлением, который обеспечивает максимальную стабилизацию грузов носимых солдатом и, кроме того, имеет систему активной вентиляции. Также в состав сингапурской экипировки входит новый бронежилет PROTEC (Personal Reinforced Outer Tactical Equipment Carrier) с новыми противопульными вставками PLATE (Personal Lightweight Armour Technology), обеспечивающий лучшую эргономику и сниженный вес при увеличенной защищаемой площади.
Система мониторинга физического состояния солдата SEXSE (Soldier Enhanced Sensing Equipment) позволяет следить за жизненно важными данными, например, сердцебиение, температура кожи, вариабельность частоты сердечных сокращений, частота дыхания и кожно-гальваническая реакция, и вовремя обнаружить наступление утомления. Эта система также может после выполнения боевой задачи выполнить анализ данных; данные выводятся либо на дисплей, либо передаются в облачное хранилище данных через мобильный шлюз. Большая часть вышеупомянутых систем не будет работать нормально без адекватного источника энергии. С этой целью компания ST Kinetics разработала систему управления потреблением энергии PoEMS (Power & Energy Management System), оптимизирующую энергопотребление, тогда как топливный элемент POWER (Portable Watt-hr for Extended Range) имеет удельную энергию, превышающую в 1,6 раза удельную энергию самых лучших литий-ионных аккумуляторов.
С целью дальнейшего повышения уровня энерговооруженности бойца в состав экипировки ARIELE включили систему BRACES (Bionic Regenerative Active Energy System — бионическая система активной регенерации энергии), которая трансформирует движения солдата в электрическую энергию. Час движений может дать в среднем до 6 ватт-час электроэнергии, которая может быть использована для заряда аккумуляторов беспроводным способом через зарядную панель.
Некоторые системы командования и управления, энергоснабжения, а также сенсоры, которые компания ST Kinetics предлагает для своей боевой экипировки Ariele
Пластины для бронежилета являются ключевым компонентом любого комплекта боевой экипировки солдата. Хотя мы видим поступательное развитие в этой сфере, заключающееся в сохранении уровней защиты при некотором снижении массы, революционных изменений пока не предвидится. Одной из проблем, связанных с эксплуатацией керамических плиток, является их целостность. Все керамические материалы очень хрупкие и склонны к трещинообразованию при ударах и падении, что довольно часто случается при проведении обычных ежедневных операций. Эти трещины могут отрицательно сказаться на эффективности пластины при попадании в нее пули. Таким образом, чрезвычайно важно регулярно проверять все пластины бронежилета.
Один из способов проверки состоит в использовании рентгеновской установки. Однако, для этого необходимо собрать пластины из комплекта экипировки, заменить их на другие пластины, принести проверяемые пластины на проверку в соответствующую лабораторию и провести анализ. Как видно, это долгий и дорогостоящий процесс. Чтобы избежать подобной процедуры, компания Rheinmetall Defence разработала технологию, названную Sensing Armour, которая может встраиваться в саму пластину, добавляя при этом всего 60 грамм, и которая позволяет проверять пластины на уровне подразделения. С физической точки зрения система добавляет сверху пластины «выступ» высотой всего 25 мм, куда подключается измерительное устройство. Оно получает всю информацию от пластины, её идентификационный серийный номер и состояние пластины. Если с ней всё в порядке зажигается зеленый светодиод, если пластина нуждается в дополнительной проверке, то желтый. Устройство может хранить до 3000 измерений, которые могут быть выгружены в компьютер, на котором можно увидеть полную историю каждой пластины, что позволяет получить логистическую статистику, полезную для эксплуатации и закупок.
Добавление системы Sensing Armour к бронежилету неизбежно повысит стоимость, однако исключение традиционных методов проверки позволит быстро окупить все затраты. Кроме того, с внедрением этой системы повысится безопасность солдата, поскольку пластины можно проверять в подразделении хоть ежедневно. В настоящее время система Sensing Armour находится на стадии опытного образца, но разработку планируют завершить в начале 2018 года. В среднесрочной перспективе эта технология может быть применена также на транспортных средствах и других системах бронирования.

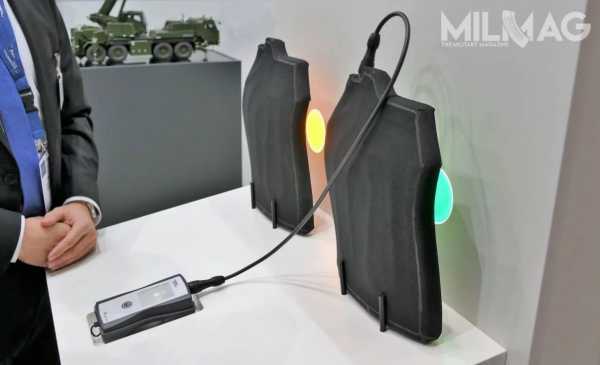

С целью упрощенной проверки керамических пластин бронежилетов компания Rheinmetall разработала систему Sensing Armour, которая позволяет быстро проверить состояние пластин с помощью ручного устройства

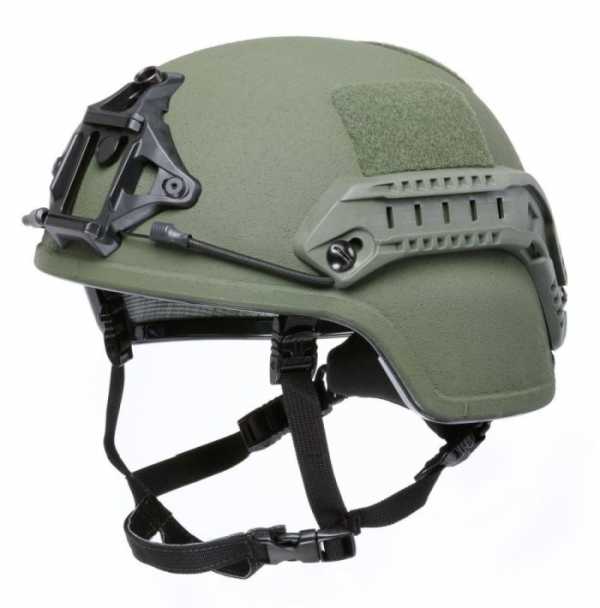

Еще одним ключевым направлением является защита головы. В прошлом году на выставке AUSA фирма Ceradyne Inc. (входит в состав компании ЗМ) представила новый боевой шлем Combat II Ballistic Helmet L110. Шлем изготовлен из композиционных материалов на основе сверхвысокомолекулярного полиэтилена с применением патентованной технологии бесшовной отливки. В нем реализована хорошо отработанная геометрия шлемов Ceradyne, которая позволяет свободно двигаться при ношении шлема вместе с пуленепробиваемыми жилетами с воротниками. Вес шлема размера Large составляет 1500 грамм.
Комплектный шлем, состоящий из внешнего корпуса, системы амортизации, креплений и мягкой подбивки, обеспечивает более высокий уровень защиты, его баллистический предел преграды V50 от осколков массой 17 гран составляет свыше 1000 м/с. тогда как от пули калибра 7.62×51 мм — 731 м/с (V0 составляет 640 м/с). От пули 9×19 мм на скорости 427 м/с показатель BFD (back-face deformation — деформация задней поверхности) составляет 25,4 мм. Шлем L110 доступен в размерах small, medium, large и extra-large в черной, зеленой и коричневой расцветке.
Новейшее предложение в области систем защиты головы — боевой шлем Combat II Ballistic Helmet L110 от компании ЗМ Ceradyne, который обеспечивает более высокий уровень защиты при собственной массе 1,5 кг
Стоит также упомянуть и системы защиты органов слуха. Что лучше, вкладыши в ухо или наружные телефоны, оставим на другой раз, ограничимся лишь описанием нескольких новых систем обоих типов.

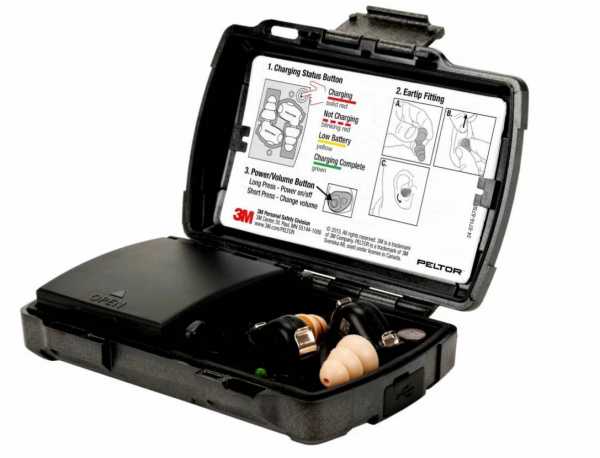

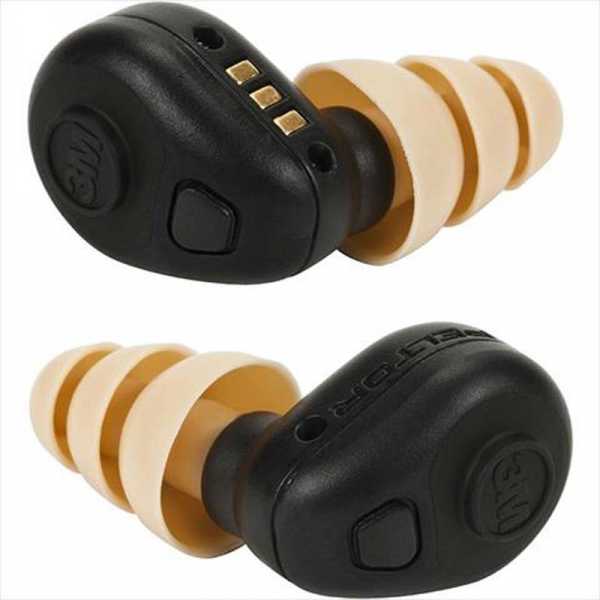

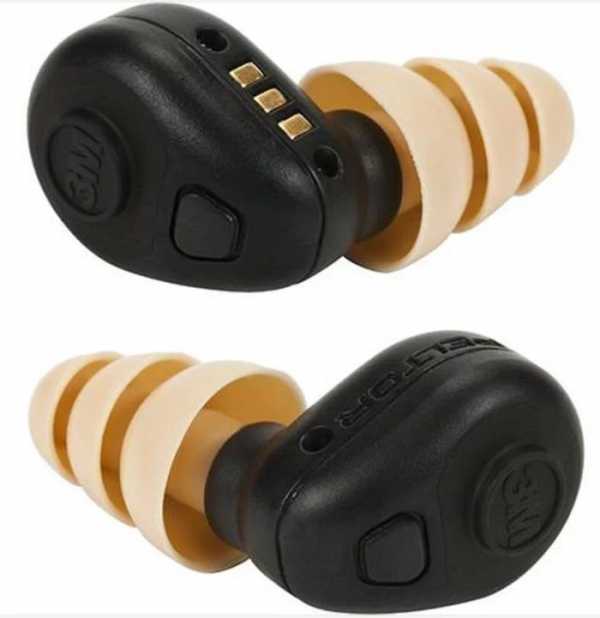

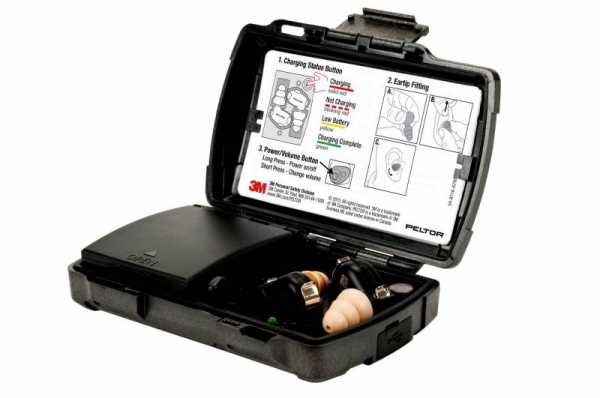

Компания ЗМ Peltor разработала новую систему защиты слуха категории ушные вкладыши ТЕР-200 EU (ТЕР означает Tactical EarPlug). Комплект складывается в герметичный пластиковый футляр, который также работает как зарядное устройство благодаря отделению с тремя алкалайновыми (щелочными) батарейками АА, гарантирующими до 16 циклов зарядки; при укладывании в футляр вкладыши подключаются к зарядному устройству, время зарядки составляет примерно полтора часа. Футляр имеет разъем Micro В USB, что позволяет подключать зарядное устройство через соответствующие кабели к компьютеру или настенной розетке. В футляре помещаются зарядное устройство, два вкладыша и четыре пары насадок; весь комплект весит 272 грамма.
Каждый вкладыш весом всего 4 грамма питается от литий-ионного аккумулятора, обеспечивающего его непрерывную работу в течение порядка 16 часов. Во вкладыш встроены всенаправленный микрофон и небольшая антенна, которая позволяет получать сигналы от носимого на шее микрофона TEP-LOOP-200. Лабораторное тестирование показывает, что коэффициент ослабления зависит от типа используемой насадки и частоты. Среднее ослабление варьируется от 34,9 дБ для модели ЗМ Ultrafit до 40,4 дБ для модели ЗМ Torque; оцениваемая защита составляет соответственно 30 дБ и 36 дБ. Вкладыши имеют защиту от воды и пыли соответственно стандарту IP67; при необходимости можно заказать щитки для защиты от шума ветра. Кнопка на каждом вкладыше позволяет его включить/выключить и выбирать между тремя уровнями громкости. Насадки ЗМ Ultrafit доступны большого, среднего и малого размеров. Система ТЕР-200 EU на данный момент выпускается серийно.
Все больше внимания уделяется защите слуха и в связи с этим компания ЗМ Peltor предложила новые противошумные вкладыши 3MTEP-200EU с активной защитой слуха и беспроводным подсоединением к коммуникационным системам

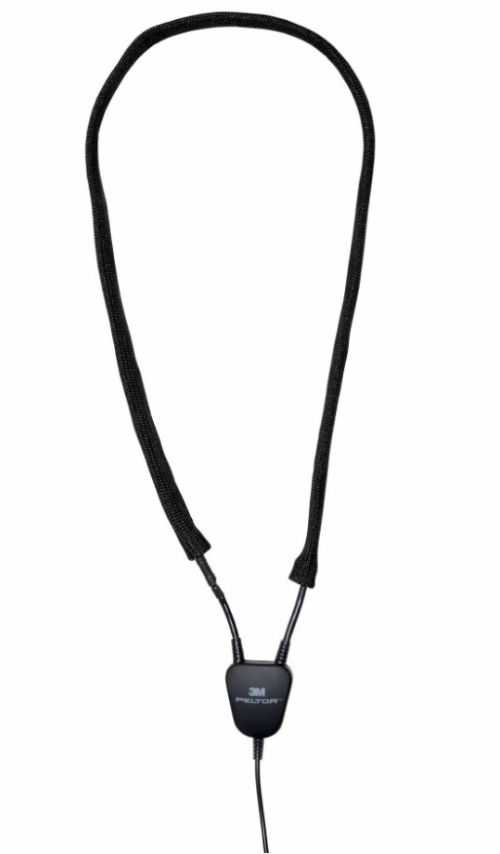

Носимый на шее микрофон разработки компании ЗМ Peltor в комплекте с ушными вкладышами ЗМ ТЕР-200 EU может подсоединяться беспроводным способом к различному коммуникационному оборудованию

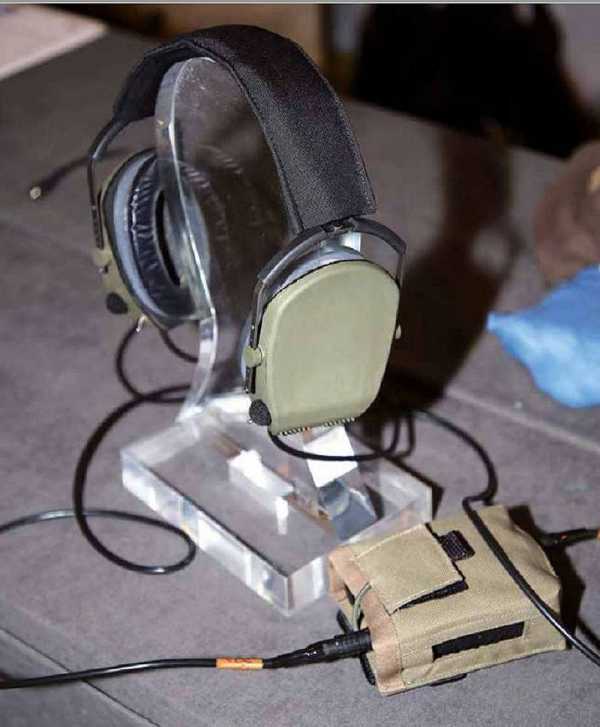

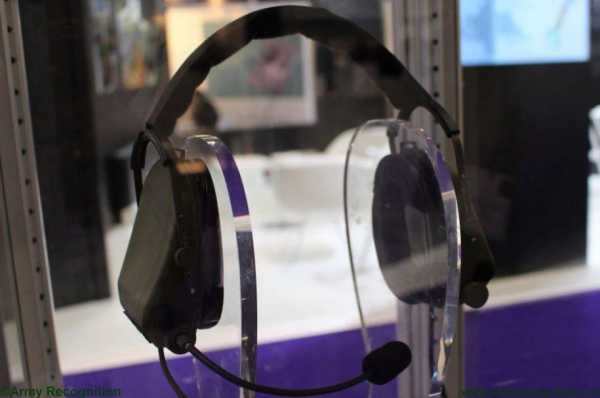

На выставке Eurosatory 2016 французская компания Elno представила демонстрационный образец головных наушников, обеспечивающих объемное восприятие звука. По прошествии времени доработанное изделие получило название Hoplite. Прежде всего, за счет проводимости хрящевой ткани звук передается через два проводника на внутренней стороне наушников, что позволяет использовать также ушные вкладыши для борьбы с громким звуком. Кроме того, наушники Hoplite оснащены системой активного шумоподавления, способной существенно снизить уровень шума, особенно на низких частотах. Каждый наушник оснащен двумя микрофонами, что позволяет ловить звук с разных направлений. Далее за счет программного средств Hoplite объемность внешнего звучания восстанавливается, обеспечивая пользователю пространственное восприятие.
Комфортность была одним из главных направлений разработки, поэтому в конструкцию были введены гелевые подушечки плюс гибкий микрофон с подавлением помех, устанавливаемый слева или справа с тем, чтобы можно было получить устройство как для правшей, так и для левшей. Наушники Hoplite могут подсоединяться напрямую к большинству военных радиостанций и систем внутренней связи, а также к аппаратам прямой телефонной связи.
Питание наушников осуществляется от радиостанции, от системы внутренней связи или встроенных аккумуляторов. Система Hoplite весом 500 грамм доступна в стандартной конфигурации головной гарнитуры, при этом предусмотрено крепление каждого наушника на внешние направляющие боевого шлема. Поставка первых комплектов намечена на конец этого года, а выход на заданные объемы выпуска к середине 2018 года.
Внешние системы защиты слуха, как правило, ухудшают акустическую ориентацию, но наушники Hoplite компании Elno обеспечивают полное объемное восприятие на 360 градусов, передавая звук через хрящевые ткани
По-прежнему остро стоит проблема обеспечения солдата достаточно точными координатами в районах с отсутствием сигнала GPS, например, в застроенных зонах, туннелях или пещерах. Израильская компания Elbit Systems недавно представила устройство SmarTrack, вошедшее в состав солдатской экипировки Dominator. Изделие массой 150 грамм позволяет командиру точно отслеживать перемещения своих подчиненных даже при отсутствии спутниковой связи. Система включает радиочастотный приемопередатчик, позволяющий передавать данные по защищенному радиоканалу благодаря использованию патентованной технологии, приемник GPS/ГЛОНАСС плюс интерфейсные разъемы для передачи локальных данных.
Инерциальные датчики на основе технологии микроэлектромеханических систем (МЭМС) с девятью степенями свободы позволяют достичь точности менее трех метров при отсутствии спутникового сигнала, например, внутри зданий, при этом высота определяется высокоточным барометрическим высотомером, что обеспечивает ЗД-позиционирование. С устройством SmarTrack могут работать от 4 до 100 человек в одной сети, система ретрансляции увеличивает дальность действия до семи километров. Устройство способно передавать информацию оперативного управления, а также физиологические показатели.
Для обеспечения надежной навигации и ориентирования в зонах с отсутствием сигнала GPS израильская компания Elbit Systems разработала систему SmarTrack, которая гарантирует точность 3 метра и весит всего 150 грамм
В ответ на эти потребности компания Raytheon UK разработала сенсорную систему позиционирования и навигации DNPS (Dismounted Position and Navigation Sensor). О системе DPNS известно немного. Она базируется на наборе датчиков, встраиваемых в низкопрофильный сенсор, который на данный момент устанавливается на обувь. По данным компании Raytheon UK, эти датчики со временем не накапливают ошибки, отклонение за время перемещения владельца ничтожно, что позволяет достичь точного ЗД-позиционирования и навигации в условиях отсутствия сигнала GPS.
Даже не имея подробной информации, можно смело предположить, что для навигации по осям X/Y используются MEMS-акселераторы, a MEMS-барометр показывает разность высот по оси Z. Точность обеспечивается за счет патентованных алгоритмов, разработанных компанией Raytheon, в которых используются характеристики и особенности походки человека.
Сенсор определения местоположения и навигации DPNS (Dismounted Position and Navigation Sensor), разрабатывающийся компанией Raytheon UK, не только предоставляет координаты, но также позволяет устанавливать связь посредством тактильной отдачи
Сенсор DPNS оборудован беспроводным каналом связи Bluetooth, используемым для соединения с различными устройствами, например, PDA. Система от Raytheon может определить, остается ли владелец без движения определенный период времени (настраивается пользователем) и послать автоматическое предупреждение по радиосети. Сенсор также отличается вибрационной (тактильной) отдачей, которая может использоваться для обмена базовыми сообщениями на основе согласованного кода. При этом нет необходимости использовать другие устройства, например, PDA, сигналы посылаются через личную радиостанцию.
Ношение двух устройств DPNS, по одному на каждой ноге, позволяет получить двустороннюю связь и повысить точность за счет совмещения данных с каждого сенсора. Система имеет открытую архитектуру и поэтому может интегрироваться в различные геоинформационные системы, включая приложения Android Tactical Assault Kit. На данный момент устройство DPNS крепится на обувь с помощью ремней, но рассматриваются и другие решения. DNPS пока считается экспериментальной программой, поэтому информацию по аккумуляторам, автономности, размерам и весу компания не предоставляет.
/Николай Антонов, topwar.ru/
army-news.ru
тяжелее или мобильнее? » Военное обозрение
На сегодняшний день в странах НАТО (в особенности США и Великобритании) отмечается новая тенденция: более 60% всех военных закупок направляется на индивидуальную защиту военнослужащих – в особенности разведчиков, пехотинцев, инженеров, то есть всех тех, кто непосредственно принимает участие в боевых действиях. В данном случае показателен именно опыт стран НАТО, в которых разработке экипировки всегда уделялось важное значение. В России же исторически еще со времен царской армии вопросу экипировки военнослужащих уделялось второстепенное значение. Именно поэтому знаменитые наплечные рюкзаки-сидоры можно было наблюдать в нашей армии на протяжении без малого сотни лет.В целом же создание перспективных комплектов боевой экипировки в истории вооруженных сил России – это одна из наиболее затянутых и болезненных тем. Работы над такой экипировкой начались еще во времена СССР. Попытки создания единой универсальной экипировки для солдат профессионалов в современной России не прекращались, начиная с 1993 года. За это время предприятия подготовили множество готовых комплектов, некоторые из них военные даже приобретали целыми партиями, но на рядовых солдатах их по-прежнему трудно увидеть. У всех на слуху комплекты современной боевой экипировки «Бармица», «Пермячка», «Ратник», но объемы их поставки в армию смехотворны, а у военных есть к ним свои претензии.
При этом уже сейчас можно утверждать, что российский Генштаб сделал выбор в пользу мобильности бойцов. По госпрограмме вооружений армия должна была получить до 2013 года 45 тыс. бронежилетов, 45 тыс. шлемов и пять тысяч противоосколочных комплектов. Но в Минобороне дали задний ход и вычеркнули из программы все шлемы и комплекты, оставив лишь 3 000 бронежилетов. В Минобороны подчеркнули, что командование российских вооруженных сил не устраивает вес современных российских бронежилетов. Пока в Минобороны спорят с производителями амуниции и средств индивидуальной защиты о технических характеристиках продукции, российские солдаты носят каски, которые, по сути, были разработаны еще до Великой Отечественной войны. В то же время современные композитные шлемы 6Б27 и 6Б7-1М можно встретить лишь у каждого двадцатого бойца.

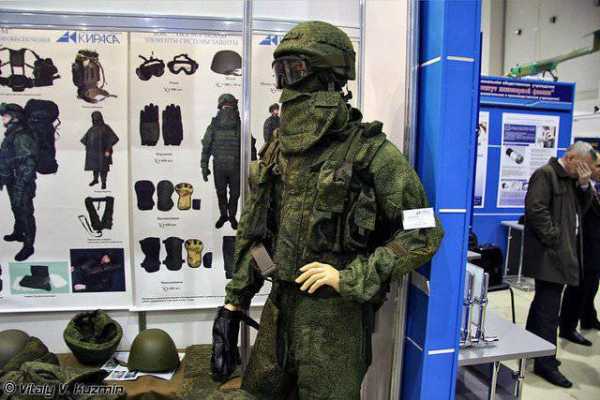

Комплект экипировки «Пермячка»
В то время как в России все никак не могут определиться с единым комплектом экипировки солдата, стоимость оружия и экипировки современного американского пехотинца достигла 17 442 долларов. Это практически в 10 раз больше, чем во времена Второй мировой и Вьетнамской войны (в пересчете на нынешние цены 1981 и 1941 доллар соответственно). При этом современный солдат армии США постоянно носит на себе не менее 34 кг. груза – с учетом бронежилета, оружия, защитных щитков и т.д. Все его предшественники были нагружены существенно меньше. К примеру, во время Второй мировой войны один американский пехотинец носил на себе около 16,2 кг., во время Вьетнамской войны – 15,9 кг.
При этом рост стоимости и веса экипировки положительно сказался на безопасности бойцов. Во время Второй мировой войны на каждые 100 000 американских солдат приходилось 2 086 погибших. Во время военных кампаний в Афганистане и Ираке это число сократилось до 310 человек. Помимо этого в 1941-1945 годах на каждые 2,4 раненных был 1 убитый. Во время Вьетнамской войны 1961-1973 год – 1 убитый приходился на 3,1 раненых. Сегодня, начиная с 2001 года – 1 убитый приходится на 8,3 раненых.
В настоящее время в армии США продолжаются работы по уменьшению веса выкладки, а также работы направленные на удобство ее ношения. Сегодня над данным вопросом работает большое количество коммерческих фирм, которые постоянно демонстрируют что-то новое. К примеру, новая медицинская аптечка, которая носит название Tactical Guardian Blowout Kit. В данной аптечке все необходимое складывается в небольшую плоскую вакуумную упаковку, которая достаточно удобно размещается под пластиной бронежилета, не мешая бойцу. Данная аптечка была признана достаточно удачной.
В этом году сухопутные войска США получили также новый вариант индивидуального комплекта первой медицинской помощи IFAK, который является более эргономичным по сравнению с предыдущими версиями. Он не так сильно мешает солдату, как предыдущие образцы, при этом он тяжелее, его вес составляет 940 гр. В него были включены такие вещи, которые раньше носил с собой лишь санитар. При этом больший вес сегодня несет и санитар, зачастую в его экипировку входит то, что раньше можно было встретить только у врача.
В американской армии сегодня отмечена новая тенденция, которая уже получила название «санитар lite». Речь в первую очередь идет о программе Combat Lifesaver, в рамках которой количество санитаров в войсках увеличили в 3 раза. Часть солдат проходит специальный курс длительностью в 40 часов по программе Combat Lifesaver (Спасение жизни в бою). Курс предполагает изучение наиболее распространенных способов оказания медицинской помощи раненым солдатам, которые получают чаще всего встречающиеся ранения. Солдаты, которые окончили данный курс, получают специальную аптечку, предназначенную для оказания первой медицинской помощи, вес данной аптечки в несколько раз превышает вес комплекта IFAK.
Благодаря этим нововведениям американцам удалось спасти уже ни одну сотню жизней. При этом наличие всех этих медицинских комплектов ведет к тому, что солдатам приходится нести все больший вес, а их подвижность на поле боя снижается. Военные жалуются на это, потому что маневренность и скорость на поле боя – это вопрос жизни и смерти, а в условиях боя это еще и вопрос поражения или победы. В наши дни боевые потери по сравнению с предыдущими войнами сократились в 3 раза, но солдату с утяжеленной экипировкой стало труднее преследовать противника, хотя в век применения высокоточного оружия бегать за противником приходится все меньше.
Между тем условия ведения боев с использование пехоты за последние двадцать лет изменились существенно. Наибольшие изменения произошли в носимом снаряжении. До 1980-х годов непосредственно перед боем солдат мог сбросить лишний вес, оставив на себе лишь оружие, каску и боеприпасы, а также полевую форму, флягу и аптечку на ремне. Общий вес боевой выкладки составлял 13-14 кг. При этом солдат мог достаточно свободно передвигаться, солдаты быстро понимали, что скорость и маневренность в бою часто способны спасти жизнь. В настоящее время вес минимальной нагрузки увеличился до 27 кг. При этом, что еще хуже, экипировка стала ограничивать движения бойца. Отсюда и такая популярность у появившейся аптечки, которую легко можно убрать под керамическую пластину бронежилета.
За последние десятилетия все это привело к существенным изменениям в системе боевой подготовки солдат. В Ираке американские военные убедились, что им очень неудобно передвигаться с таким весом. Бронежилет достаточно сильно ограничивает движение, а на то чтобы к нему привыкнуть уходит время. Командиры стали жаловаться на то, что бойцы плохо натренированы, что привело к целой серии изменений в базовой подготовке солдат.
Крупные изменения в индивидуальной подготовке были связаны с тем, что бойцов стали готовить к тому, что им придется носить на себе достаточно тяжелую экипировку в течение длительного времени. Особенно важно это было для солдат из частей обеспечения (особенно действовавших в составе конвоев), когда те находились вне расположения воинских частей, так как на территории части боевое снаряжении и бронежилет обычно не носят. Для подготовки солдат были созданы новые упражнения. Пехотинцы получили несколько месяцев дополнительной подготовки, а также массу возможностей, для того чтобы привыкнуть к экипировке весом более 14 кг. В новой системе подготовки существенное внимание уделено упражнениям, которые напоминают пилатес и йогу. Методика подготовки военнослужащих на Западе отличаются своей новизной, хотя уже достаточно давно данные методы обеспечивают человеку ту гибкость, которая ему так необходима на поле боя.
В конце 1980-х начале 1990-х годов прошлого века солдату добавили дополнительное «жизненно важное» снаряжение. При этом наибольшие проблемы возникли с бронежилетом. Хотя новая броня и хорошо защищала солдата, она была более громоздкой и тяжелой, из-за чего солдаты быстрее уставали, а их подвижность уменьшалась. Часто на поле боя это приводило к ситуациям, когда более подвижный и менее уставший пехотинец легче избегал ранений.
Сегодня самый легкий вес или так называемая боевая выкладка, с которой солдат идет в бой, составляет 28,6 кг. «Выкладка на марше», с которой пехотные части перемещаются для занятий позиций, на которых можно будет расстаться с частью снаряжения, составляет 46 кг. Полная же боевая нагрузка равняется 60 кг. Она используется на «марше в критической ситуации», когда солдатам приходится перемещаться на местности непригодной для использования транспортных средств. Как и раньше, часто военные игнорируют многие наставления и правила и просто сбрасывают с себя лишнюю экипировку, для того чтобы легче было передвигаться.
В Афганистане американцы столкнулись еще с одной проблемой, которая связана с горной местностью данной страны. Часто солдатам приходится действовать на высотах до 5000 метров. Специалисты установили, что в Афганистане солдат, даже находящийся в отличной физической форме, теряет за 1 час поллитра жидкости, при совершении марша при ярком солнце на большой высоте и нормальной температуре окружающего воздуха. Это порождает необходимость брать с собой больше жидкости.
Хотя войска и жалуются на новые бронежилеты, в бою они ценятся очень высоко. Новые поколения бронежилетов способны защитить бойца от автоматной пули, что в истории войн происходит впервые. Этому предшествовали почти вековые работы над созданием бронежилетов и их совершенствованием. При этом одними тренировками вернуть войскам былую мобильность не удастся. У современного солдата больше шансов остаться в живых в ходе боя, но ровно столько же возможностей получить в бою ранение или увечье, как это было в прошедших войнах XX века. Солдатам не хватает в бою подвижности. Именно поэтому вопрос о том мобильнее или тяжелее должна быть экипировка военнослужащих будет волновать умы военных и производителей амуниции на протяжении многих лет.
Использованы источники:
www.inosmi.ru/world/20120624/193978706.html
www.izvestia.ru/news/512517
www.newsru.com/world/14nov2007/ekipirovka.html
www.soldatru.ru/read.php?id=1474
topwar.ru
Современный солдат и его снаряжение » Военное обозрение
Солдатское снаряжение — это широчайшее понятие, которое включает весьма обширный набор систем. «Шопинг» на большой оборонной выставке с целью сбора информации для подобной статьи может привести к написанию целой энциклопедии. Опустим здесь оружие и прицелы и сосредоточимся на новейших системах «будущего солдата» — навигации, защиты и специальной экипировке, — которые были показаны на последних салонах и шоу.
Собственно говоря, про большую часть «будущих солдат» нельзя сказать, что они «будущие», ведь они — уже часть «настоящего», поскольку здесь и сейчас несут службу во многих армиях мира. Военные и промышленность довольно серьезно изменили свой подход к солдатскому снаряжению. Предлагаемые сегодня системы всё меньше патентуются и всё больше готовы принимать другие компоненты, следуя концепции открытой архитектуры.
Компания Rheinmetall получила новый заказ от Бундесвера на боевую экипировку IdZ-ES, что доведет общее количество взводов, оснащенных этой системой, до 158
Компания Rheinmetall поставляет немецкому Бундесверу систему IdZ-ES (немецкий акроним «Будущий Солдат — Расширенная Система»), на которую она получила очередной заказ летом этого года. Контракт на 310 миллионов евро позволит немецкой армии оснастить 68 пехотных взводов дополнительно к комплектам, поставленным для оснащения 90 взводов. Кроме немецкого заказа подразделение Rheinmetall Canada поставляет свою систему Argus канадским вооруженным силам в рамках проекта по интегрированной системе солдата, тогда как неназываемый зарубежный покупатель принял на вооружение экспортный вариант Gladius IdZ-ES. Взяв за основу опыт разработки подобной системы, компания Rheinmetall представила на выставке DSEI новую экипировку Gladius 2.0, которая доступна в трех конфигурациях: легкая, базовая и продвинутая. Поскольку экипировка Gladius нацелена на экспортный рынок, то в ее основу была заложена концепция функциональной гибкости, поэтому теперь новая система, например, не зависит от радиостанции (комплект IdZ-ES совместим только с радиостанцией Thales Solar 400) и для нее на сегодняшний день квалифицированы четыре радиостанции: Elbit PNR 1000, Harris 7850 Mobile, Rohde & Schwarz MR3000 и Thales Solar 400. В базовый вариант входят небольшой персональный компьютер (PDA) с экраном 5 дюймов (обычно требования определяют готовое коммерческое изделие), радиостанция, гарнитура и очки ночного видения с функцией дополненной реальности для отслеживания своих сил. Хотя на выбор предлагаются гарнитуры от ЗМ Peltor, Nacre или Invisio, также могут использоваться и другие гарнитуры.
Для экспортного рынка Rheinmetall разработала комплект Gladius 2.0, базирующийся на открытой архитектуре. В его состав могут входить различные радиостанции и системы, поставляемые государственными организациями, что максимально повышает гибкость и модульность
Gladius 2.0 не имеет электронного ранца как экипировка IdZ-ES или оригинальная система Gladius. Система управления боем Rheinmetall Tacnet Soldier загружается в компьютер типа PDA, а поскольку это программное обеспечение имеет открытую архитектуру, то оно может объединять поступающую от всех доступных сенсоров информацию, предоставляя общую оперативную картинку. Система управления боем (СУБ) Tacnet Soldier может использоваться вплоть до уровня роты и сопрягаться с двумя другими вариантами программного обеспечения, Tacnet Vehicle и Tacnet Command Post. В случае если транспортное средство потенциального заказчика уже оборудовано СУБ, есть два варианта на выбор, либо сменить СУБ и установить Tacnet Vehicle, либо разработать интерфейс, что и сделал Бундесвер со своей экипировкой IdZ-ES. В продвинутый вариант входит планшет с большим дисплеем и коммуникационный комплект, который включает вторую радиостанцию для обмена голосовыми сообщениями и данными с более высокими эшелонами. В состав легкого варианта входят только радиостанция и гарнитура; например, руки стрелка свободны для работы с оружием, так как встроенная в радиостанцию функция GPS предоставит ему координаты и ему нет необходимости отвлекаться на другие устройства. Новая экипировка может запитываться от различных источников энергии, включая солнечные батареи. Компания Rheinmetall включила в состав опытного образца экипировки Gladius 2.0, представленного на выставке, нано-БЛА PD-100 PRS Black Hornet 2 от FLIR/Prox Dynamics.
Следуя тенденции, компания Safran на базе Felin V1.3 разработала экспортный вариант боевой экипировки NeoFelis, имеющий повышенную функциональную гибкость и меньшую массу
Французская компания Safran, работая над будущей версией экипировки FELIN, разработала экспортный вариант, дав ему название NeoFelis. Общий вес нового варианта, представляющего собой дальнейшее развитие системы Felin V1.3, была существенно уменьшена, при этом продолжительность работы от одного заряда существенно возросла. Первым шагом стало введение единого боевого жилета с защитными пластинами и разгрузочной системой MOLLE (Modular Lightweight Load Carrying Equipment — облегченная модульная система переноски снаряжения) и встроенными в него кабелями, хотя на перспективу рассматривается и беспроводной вариант. Основной компьютер, носимый на боку, стал легче и меньше, тогда как литий-ионные аккумуляторы с повышенной удельной энергией и емкостью гарантируют продолжительность работы до 72 часов. Экипировка предлагается с радиостанцией RIF NG, впрочем, система NeoFelis открыта и для других решений. Что касается человеко-машинного интерфейса, то он может быть реализован посредством обычного смартфона, ведь подобные системы являются частью жизни современных солдат, родившихся в цифровую эпоху. Для оперативного управления разработано патентованное приложение, которое включает функцию отслеживания своих сил; приложение легко модифицируется под потребности заказчика. В состав экипировки входят также наручные часы, которые могут провести солдата по запланированному маршруту без необходимости заглядывать в PDA или смартфон; по запросу на них выводится и другая информация.
Среди новых изделий, предлагаемых компанией Safran для своей экипировки NeoFelis, мы видим наручные часы, которые позволяют солдату ориентироваться и проверять местоположение своих сослуживцев, не глядя на экран PDA
Боевой экипировкой оснащена также армия Сингапура, чья продвинутая система бойца ACMS (Advanced Combat Man System) была разработана в прошлом десятилетии компанией ST Kinetics. Компания в настоящее время предлагает на экспорт продвинутый вариант под названием ARIELE (Army Individual Eco-Lightweight Equipment — армейское индивидуальное экологичное и легкое снаряжение), который включает несколько новых, а также уже знакомых, но существенно обновленных систем. Начнем с сенсоров и индивидуального снаряжения. Был разработан новый прозрачный нашлемный дисплей SHADES (Shielded Advanced Eyewear System), который кроме вывода сообщений может предоставить солдату дополненную реальность, например, позиции своих сил, а также позволяет управлять беспроводными модулями вооружения. SHADES оснащен системой автоматической регулировки яркости, которая обеспечивает оптимальную различимость наложенной информации. Вторая система в этой категории — ARCTIC (Adaptive Real-Time Core Temperature Intelligent Cooler — адаптивный умный регулятор температуры в реальном времени), которая регулирует температуру тела за счет активного охлаждения. Охлаждающий эффект усиливается также за счет работающих в комбинации с ARCTIC таких подсистем, как элементы одежды и защитного снаряжения, например, разгрузочного жилета и покрытого специальным составом обмундирования; в этих системах используются технологии пассивного охлаждения.
Сингапурская компания ST Kinetics в настоящее время предлагает свою солдатскую экипировку Ariele, в состав которой, кроме всего прочего, входят различные подсистемы защиты, обмундирования и выработки электроэнергии
В состав экипировки входит комплект одежды GEAR (Garment Engineered by Advanced Research), разработанный с использованием современных материалов, и разгрузочный комплект PACK (Pouches And Carriage Kit), базирующийся на каркасе, изготовленном методом литься под высоким давлением, который обеспечивает максимальную стабилизацию грузов носимых солдатом и, кроме того, имеет систему активной вентиляции. Также в состав сингапурской экипировки входит новый бронежилет PROTEC (Personal Reinforced Outer Tactical Equipment Carrier) с новыми противопульными вставками PLATE (Personal Lightweight Armour Technology), обеспечивающий лучшую эргономику и сниженный вес при увеличенной защищаемой площади. Система мониторинга физического состояния солдата SEXSE (Soldier Enhanced Sensing Equipment) позволяет следить за жизненно важными данными, например, сердцебиение, температура кожи, вариабельность частоты сердечных сокращений, частота дыхания и кожно-гальваническая реакция, и вовремя обнаружить наступление утомления. Эта система также может после выполнения боевой задачи выполнить анализ данных; данные выводятся либо на дисплей, либо передаются в облачное хранилище данных через мобильный шлюз. Большая часть вышеупомянутых систем не будет работать нормально без адекватного источника энергии. С этой целью компания ST Kinetics разработала систему управления потреблением энергии PoEMS (Power & Energy Management System), оптимизирующую энергопотребление, тогда как топливный элемент POWER (Portable Watt-hr for Extended Range) имеет удельную энергию, превышающую в 1,6 раза удельную энергию самых лучших литий-ионных аккумуляторов. С целью дальнейшего повышения уровня энерговооруженности бойца в состав экипировки ARIELE включили систему BRACES (Bionic Regenerative Active Energy System — бионическая система активной регенерации энергии), которая трансформирует движения солдата в электрическую энергию. Час движений может дать в среднем до 6 ватт-час электроэнергии, которая может быть использована для заряда аккумуляторов беспроводным способом через зарядную панель.
Некоторые системы командования и управления, энергоснабжения, а также сенсоры, которые компания ST Kinetics предлагает для своей боевой экипировки Ariele
Пластины для бронежилета являются ключевым компонентом любого комплекта боевой экипировки солдата. Хотя мы видим поступательное развитие в этой сфере, заключающееся в сохранении уровней защиты при некотором снижении массы, революционных изменений пока не предвидится. Одной из проблем, связанных с эксплуатацией керамических плиток, является их целостность. Все керамические материалы очень хрупкие и склонны к трещинообразованию при ударах и падении, что довольно часто случается при проведении обычных ежедневных операций. Эти трещины могут отрицательно сказаться на эффективности пластины при попадании в нее пули. Таким образом, чрезвычайно важно регулярно проверять все пластины бронежилета. Один из способов проверки состоит в использовании рентгеновской установки. Однако, для этого необходимо собрать пластины из комплекта экипировки, заменить их на другие пластины, принести проверяемые пластины на проверку в соответствующую лабораторию и провести анализ. Как видно, это долгий и дорогостоящий процесс. Чтобы избежать подобной процедуры, компания Rheinmetall Defence разработала технологию, названную Sensing Armour, которая может встраиваться в саму пластину, добавляя при этом всего 60 грамм, и которая позволяет проверять пластины на уровне подразделения. С физической точки зрения система добавляет сверху пластины «выступ» высотой всего 25 мм, куда подключается измерительное устройство. Оно получает всю информацию от пластины, её идентификационный серийный номер и состояние пластины. Если с ней всё в порядке зажигается зеленый светодиод, если пластина нуждается в дополнительной проверке, то желтый. Устройство может хранить до 3000 измерений, которые могут быть выгружены в компьютер, на котором можно увидеть полную историю каждой пластины, что позволяет получить логистическую статистику, полезную для эксплуатации и закупок. Добавление системы Sensing Armour к бронежилету неизбежно повысит стоимость, однако исключение традиционных методов проверки позволит быстро окупить все затраты. Кроме того, с внедрением этой системы повысится безопасность солдата, поскольку пластины можно проверять в подразделении хоть ежедневно. В настоящее время система Sensing Armour находится на стадии опытного образца, но разработку планируют завершить в начале 2018 года. В среднесрочной перспективе эта технология может быть применена также на транспортных средствах и других системах бронирования.
С целью упрощенной проверки керамических пластин бронежилетов компания Rheinmetall разработала систему Sensing Armour, которая позволяет быстро проверить состояние пластин с помощью ручного устройства
Еще одним ключевым направлением является защита головы. В прошлом году на выставке AUSA фирма Ceradyne Inc. (входит в состав компании ЗМ) представила новый боевой шлем Combat II Ballistic Helmet L110. Шлем изготовлен из композиционных материалов на основе сверхвысокомолекулярного полиэтилена с применением патентованной технологии бесшовной отливки. В нем реализована хорошо отработанная геометрия шлемов Ceradyne, которая позволяет свободно двигаться при ношении шлема вместе с пуленепробиваемыми жилетами с воротниками. Вес шлема размера Large составляет 1500 грамм. Комплектный шлем, состоящий из внешнего корпуса, системы амортизации, креплений и мягкой подбивки, обеспечивает более высокий уровень защиты, его баллистический предел преграды V50 от осколков массой 17 гран составляет свыше 1000 м/с. тогда как от пули калибра 7.62×51 мм — 731 м/с (V0 составляет 640 м/с). От пули 9×19 мм на скорости 427 м/с показатель BFD (back-face deformation — деформация задней поверхности) составляет 25,4 мм. Шлем L110 доступен в размерах small, medium, large и extra-large в черной, зеленой и коричневой расцветке.
Новейшее предложение в области систем защиты головы — боевой шлем Combat II Ballistic Helmet L110 от компании ЗМ Ceradyne, который обеспечивает более высокий уровень защиты при собственной массе 1,5 кг
Стоит также упомянуть и системы защиты органов слуха. Что лучше, вкладыши в ухо или наружные телефоны, оставим на другой раз, ограничимся лишь описанием нескольких новых систем обоих типов.
Компания ЗМ Peltor разработала новую систему защиты слуха категории ушные вкладыши ТЕР-200 EU (ТЕР означает Tactical EarPlug). Комплект складывается в герметичный пластиковый футляр, который также работает как зарядное устройство благодаря отделению с тремя алкалайновыми (щелочными) батарейками АА, гарантирующими до 16 циклов зарядки; при укладывании в футляр вкладыши подключаются к зарядному устройству, время зарядки составляет примерно полтора часа. Футляр имеет разъем Micro В USB, что позволяет подключать зарядное устройство через соответствующие кабели к компьютеру или настенной розетке. В футляре помещаются зарядное устройство, два вкладыша и четыре пары насадок; весь комплект весит 272 грамма. Каждый вкладыш весом всего 4 грамма питается от литий-ионного аккумулятора, обеспечивающего его непрерывную работу в течение порядка 16 часов. Во вкладыш встроены всенаправленный микрофон и небольшая антенна, которая позволяет получать сигналы от носимого на шее микрофона TEP-LOOP-200. Лабораторное тестирование показывает, что коэффициент ослабления зависит от типа используемой насадки и частоты. Среднее ослабление варьируется от 34,9 дБ для модели ЗМ Ultrafit до 40,4 дБ для модели ЗМ Torque; оцениваемая защита составляет соответственно 30 дБ и 36 дБ. Вкладыши имеют защиту от воды и пыли соответственно стандарту IP67; при необходимости можно заказать щитки для защиты от шума ветра. Кнопка на каждом вкладыше позволяет его включить/выключить и выбирать между тремя уровнями громкости. Насадки ЗМ Ultrafit доступны большого, среднего и малого размеров. Система ТЕР-200 EU на данный момент выпускается серийно.
Все больше внимания уделяется защите слуха и в связи с этим компания ЗМ Peltor предложила новые противошумные вкладыши 3MTEP-200EU с активной защитой слуха и беспроводным подсоединением к коммуникационным системам

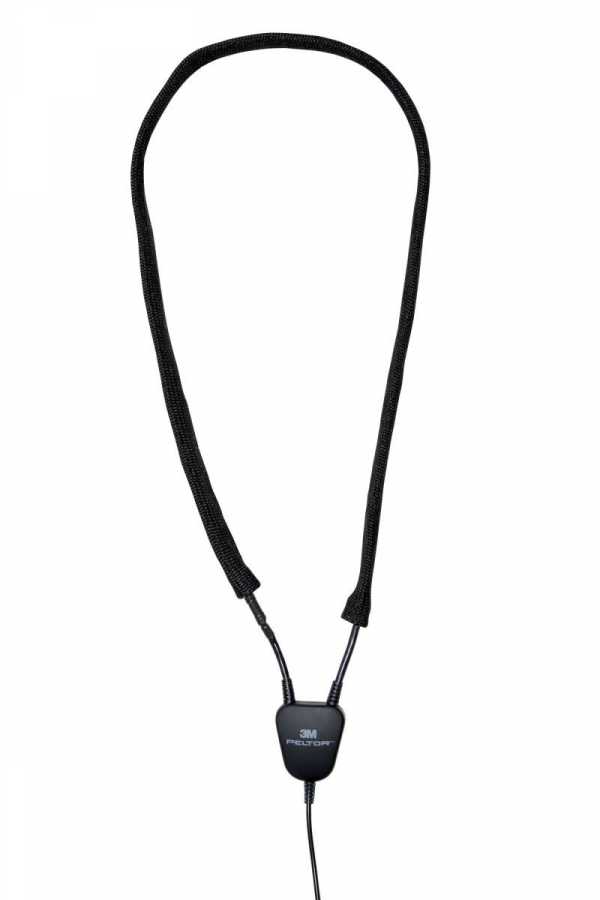

Носимый на шее микрофон разработки компании ЗМ Peltor в комплекте с ушными вкладышами ЗМ ТЕР-200 EU может подсоединяться беспроводным способом к различному коммуникационному оборудованию

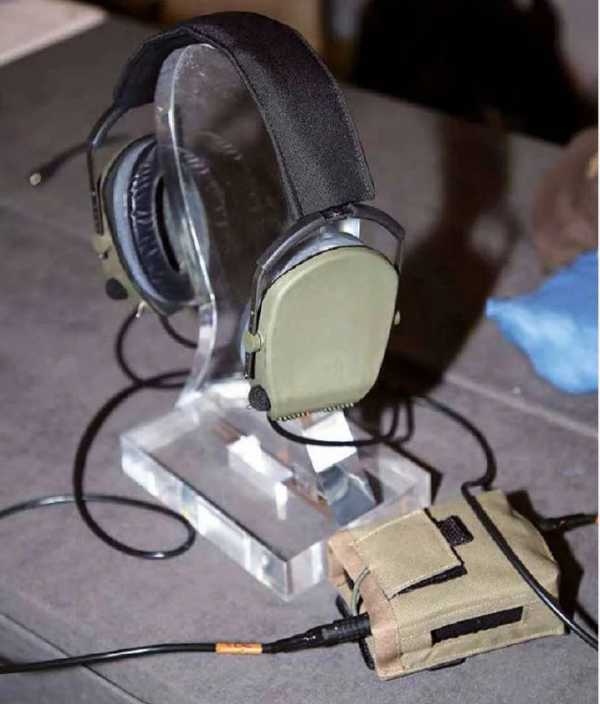

На выставке Eurosatory 2016 французская компания Elno представила демонстрационный образец головных наушников, обеспечивающих объемное восприятие звука. По прошествии времени доработанное изделие получило название Hoplite. Прежде всего, за счет проводимости хрящевой ткани звук передается через два проводника на внутренней стороне наушников, что позволяет использовать также ушные вкладыши для борьбы с громким звуком. Кроме того, наушники Hoplite оснащены системой активного шумоподавления, способной существенно снизить уровень шума, особенно на низких частотах. Каждый наушник оснащен двумя микрофонами, что позволяет ловить звук с разных направлений. Далее за счет программного средств Hoplite объемность внешнего звучания восстанавливается, обеспечивая пользователю пространственное восприятие. Комфортность была одним из главных направлений разработки, поэтому в конструкцию были введены гелевые подушечки плюс гибкий микрофон с подавлением помех, устанавливаемый слева или справа с тем, чтобы можно было получить устройство как для правшей, так и для левшей. Наушники Hoplite могут подсоединяться напрямую к большинству военных радиостанций и систем внутренней связи, а также к аппаратам прямой телефонной связи. Питание наушников осуществляется от радиостанции, от системы внутренней связи или встроенных аккумуляторов. Система Hoplite весом 500 грамм доступна в стандартной конфигурации головной гарнитуры, при этом предусмотрено крепление каждого наушника на внешние направляющие боевого шлема. Поставка первых комплектов намечена на конец этого года, а выход на заданные объемы выпуска к середине 2018 года.
Внешние системы защиты слуха, как правило, ухудшают акустическую ориентацию, но наушники Hoplite компании Elno обеспечивают полное объемное восприятие на 360 градусов, передавая звук через хрящевые ткани
По-прежнему остро стоит проблема обеспечения солдата достаточно точными координатами в районах с отсутствием сигнала GPS, например, в застроенных зонах, туннелях или пещерах. Израильская компания Elbit Systems недавно представила устройство SmarTrack, вошедшее в состав солдатской экипировки Dominator. Изделие массой 150 грамм позволяет командиру точно отслеживать перемещения своих подчиненных даже при отсутствии спутниковой связи. Система включает радиочастотный приемопередатчик, позволяющий передавать данные по защищенному радиоканалу благодаря использованию патентованной технологии, приемник GPS/ГЛОНАСС плюс интерфейсные разъемы для передачи локальных данных. Инерциальные датчики на основе технологии микроэлектромеханических систем (МЭМС) с девятью степенями свободы позволяют достичь точности менее трех метров при отсутствии спутникового сигнала, например, внутри зданий, при этом высота определяется высокоточным барометрическим высотомером, что обеспечивает ЗД-позиционирование. С устройством SmarTrack могут работать от 4 до 100 человек в одной сети, система ретрансляции увеличивает дальность действия до семи километров. Устройство способно передавать информацию оперативного управления, а также физиологические показатели.
Для обеспечения надежной навигации и ориентирования в зонах с отсутствием сигнала GPS израильская компания Elbit Systems разработала систему SmarTrack, которая гарантирует точность 3 метра и весит всего 150 грамм
В ответ на эти потребности компания Raytheon UK разработала сенсорную систему позиционирования и навигации DNPS (Dismounted Position and Navigation Sensor). О системе DPNS известно немного. Она базируется на наборе датчиков, встраиваемых в низкопрофильный сенсор, который на данный момент устанавливается на обувь. По данным компании Raytheon UK, эти датчики со временем не накапливают ошибки, отклонение за время перемещения владельца ничтожно, что позволяет достичь точного ЗД-позиционирования и навигации в условиях отсутствия сигнала GPS. Даже не имея подробной информации, можно смело предположить, что для навигации по осям X/Y используются MEMS-акселераторы, a MEMS-барометр показывает разность высот по оси Z. Точность обеспечивается за счет патентованных алгоритмов, разработанных компанией Raytheon, в которых используются характеристики и особенности походки человека.
Сенсор определения местоположения и навигации DPNS (Dismounted Position and Navigation Sensor), разрабатывающийся компанией Raytheon UK, не только предоставляет координаты, но также позволяет устанавливать связь посредством тактильной отдачи
Сенсор DPNS оборудован беспроводным каналом связи Bluetooth, используемым для соединения с различными устройствами, например, PDA. Система от Raytheon может определить, остается ли владелец без движения определенный период времени (настраивается пользователем) и послать автоматическое предупреждение по радиосети. Сенсор также отличается вибрационной (тактильной) отдачей, которая может использоваться для обмена базовыми сообщениями на основе согласованного кода. При этом нет необходимости использовать другие устройства, например, PDA, сигналы посылаются через личную радиостанцию. Ношение двух устройств DPNS, по одному на каждой ноге, позволяет получить двустороннюю связь и повысить точность за счет совмещения данных с каждого сенсора. Система имеет открытую архитектуру и поэтому может интегрироваться в различные геоинформационные системы, включая приложения Android Tactical Assault Kit. На данный момент устройство DPNS крепится на обувь с помощью ремней, но рассматриваются и другие решения. DNPS пока считается экспериментальной программой, поэтому информацию по аккумуляторам, автономности, размерам и весу компания не предоставляет.
По материалам сайтов:
www.nationaldefensemagazine.org
www.rheinmetall.com
www.safran-group.com
www.bundeswehr.de
www.stengg.com
www.3m.com
www.elno.fr
www.raytheon.co.uk
elbitsystems.com
www.dsei.co.uk
www.flickr.com
pinterest.com
www.wikipedia.org
topwar.ru
Если завтра война. Индивидуальная боевая экипировка » Военное обозрение
Введение
Экипировка, используемая военнослужащими разведывательных подразделений, имеет важное значение по следующим причинам. Во-первых, некоторые предметы экипировки являются дорогостоящими и, в случае их утери, не всегда могут быть восполнены. Во-вторых, само существование солдата и эффективность его действий в большой степени зависят от экипировки. Отсюда вытекает необходимость правильной укладки и ухода за предметами экипировки.
Индивидуальное и групповое оружие.
Правильная подготовка и сбережение оружия, без сомнения, являются наиболее важным этапом подготовки солдата к боевым действиям. При этом необходимо соблюдать следующие правила:
а. Ремень оружия должен быть закреплен, а металлические части обмотаны лентой.
б. Правильно подбирайте длину стропы для контровки оружия при совершении прыжка с парашютом.
в. Прицел должен быть установлен на минимальную дистанцию.
Принадлежности для чистки оружия должны быть упакованы в водонепроницаемый контейнер. Комплект принадлежностей должен включать:
а. Протирку.
б. Ершик.
в. Фланелет(5х10см).
г. Растворитель/смазку.
д. Кисточку.
е. Кусок ткани.
Разгрузочный жилет
Имущество, переносимое в разгрузочном жилете, должно размещаться таким образом, чтобы обеспечивалось максимальное удобство и его сохранность. Неправильное размещение приводит к потертостям и, в определенных ситуациях, к поломке предметов экипировки.
а. Обращение с разгрузочным жилетом.
Не допускайте слишком грубого обращения.
Не допускайте ненужных импровизированных усовершенствований.
Регулярно проверяйте и, при необходимости, ремонтируйте жилет.
Целесообразно дополнить жилет узлами крепления предметов экипировки, например, ремешками с кнопками.
Необходимо регулярно камуфлировать жилет.
б. Подготовка содержимого жилета.
Все имущество, укладываемое в жилет, должно компоноваться по группам, например, комплект выживания, включающий зеркало для подачи сигналов, стробоскопический фонарь и т. д.
Все предметы должны крепиться при помощи крепких шнуров темного цвета Шнуры должны быть достаточной длины, обеспечивающей удобное пользование такими предметами, как например, компасом, пистолетом и т. д.
Магазины должны укладываться следующим образом:
1. Подавателем вниз;
2. Пулями — вправо;
3. Целесообразно прикрепить к донной части магазина ленту для быстрого извлечения из кармана.
Хрупкие предметы должны быть завернуты в защитный материал.
Все предметы должны быть закамуфлированы.
Все предметы должны регулярно проверяться на исправность, чиститься и, при необходимости, ремонтироваться.
Предметы не должны издавать шум при движении.
Убедитесь в том, что все содержимое защищено от попадания воды.
Предметы, используемые часто, должны находиться под рукой, например, компас.
в. Содержимое жилета. Содержимое жилета должно включать как минимум:
Компас.
Зеркало для подачи сигналов.
Перочинный нож.
Охотничий нож.
Пистолет с двумя магазинами.
Стреляющее приспособление для отстрела сигнальных ракет.
Стробоскопический фонарь с инфракрасным фильтром.
Свисток.
Зажигалка.
Небольшой фонарик.
Аварийный рацион питания.
Комплект выживания, включающий:
1. Запасной компас.
2. Ветрозащитные спички или зажигалка.
3. Презерватив или 5-литровый пакет для воды.
4. Карманный нож или нож для свежевания.
5. Набор для шитья.
6. Рыболовная леска и набор крючков.
7. Несессер.
Фляга с водой (2 литра).
Аптечка
1. Обезболивающее средство.
2. Антибиотики.
3. Таблетки для обеззараживания воды.
4. Крем для губ.
5. Антиаллергическое средство.
6. Таблетки от расстройства желудка.
Репеллент от насекомых.
Боеприпасы, используемые в первую очередь (магазины, ленты, гранаты и т. д.).
Протирка, ершик и смазка.

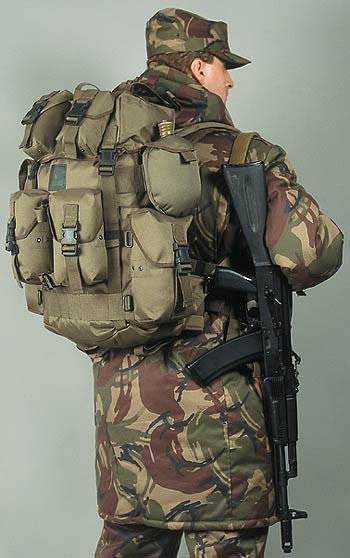

Рюкзак
Несмотря на то, что этот предмет экипировки наименее любим солдатами, он позволяет переносить тяжести наиболее удобным способом и обеспечивает относительный комфорт в полевых условиях. При использовании рюкзака необходимо придерживаться следующих правил:
а. Рюкзак.
Должен быть полностью закамуфлирован.
Запасной комплект плечевых ремней необходимо разместить между рамой и лентами поддержки.
Запасные кольца и шпильки крепления плечевых ремней могут быть заменены парашютными стропами или болтами и гайками.
Регулярно проверяйте степень износа рамы, плечевых ремней и лент крепления рюкзака.
Болтающиеся ленты должны быть подвязаны или спрятаны.
Не допускайте ненужных усовершенствований.
Содержимое рюкзака не должно издавать шум.
Укладывайте имущество таким образом, чтобы предметы, которые используются часто (спальный мешок и т. д.), можно было взять или использовать (радиостанция), не вытаскивая другие предметы.
Имущество, которое может быть испорчено под воздействием дождя, должно быть упаковано в водонепроницаемую тару.
б. Вода.
Фляги должны иметь чехлы из темной или камуфлированной ткани, которые играют роль теплоизолятора и снижают шум.
Крышки фляг должны иметь резиновые уплотнители для плотного закрывания.
Крышки должны быть привязаны к флягам для предотвращения их утери в случае опасности.
Пустые полиэтиленовые мешки можно наполнять водой и использовать для ее хранения при забазировании или длительном нахождении на наблюдательном пункте.
Емкости с водой должны быть равномерно распределены по бокам и в верхней части рюкзака для размещения тяжести как можно выше.
Количество воды зависит от обстановки, местности, метеоусловий и наличия естественных источников воды. В среднем, необходимо брать по 2 литра воды на день при среднем темпе марша.

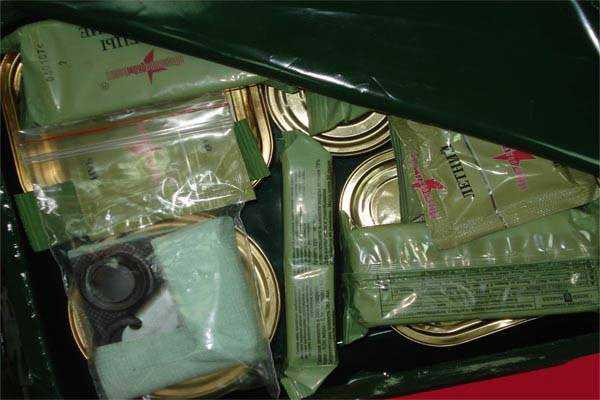

в. Рацион питания.
Все продукты, предназначенные для употребления в течение одного дня, должны быть упакованы в отдельный пакет.
Продукты должны быть упакованы в водонепроницаемую тару и уложены в патрульный рюкзак.
Используйте пластиковую или деревянную ложку для снижения шума.
Контейнеры для продуктов должны быть камуфлированными и не иметь опознавательных надписей.
Необходимо иметь небольшие мешки для пищевых отходов, чтобы не оставлять следов пребывания.
Рационы питания должны размещаться на дне рюкзака.
Количество продуктов питания зависит от продолжительности действий и индивидуальных особенностей солдата. Количество продуктов на один день примерно составляет 1 банку консервированного мяса, 20 граммов риса и 2 плитки шоколада.
г. Общие положения.
Медицинский комплект первой необходимости должен размещаться в верхнем левом кармане рюкзака. На клапан кармана необходимо нанести крест черного цвета для обозначения его содержимого.
При использовании газовой плитки она должна быть упакована вместе с продуктами питания в патрульный рюкзак, а не переноситься в центральном отделении рюкзака вперемешку с другими предметами. Рекомендуется упаковывать плитку в мешок для снижения уровня шума.
Радиостанция должна упаковываться в отдельный аварийный мешок, который легко можно вынуть в случае опасности.
Кусок маскировочной сети (2 х 2 м), свернутый в рулон, необходимо прикрепить к донной части рюкзака для маскировки солдата и имущества при остановках. Цвет сети определяется типом местности, растительностью и временем года.
д. Имущество, переносимое на себе.
Карта.
Блокнот, карандаш и резинка.
Координатомер.
Программа связи.
Заключение
а. Обычно солдаты стараются взять с собой слишком много лишнего имущества, что приводит к снижению скорости движения и большим нагрузкам на спину. Необходимо брать с собой только необходимые вещи.
б. Обязанностью каждого солдата является постоянное поддержание имущества в исправном и чистом состоянии. Неисправность имущества или задержки при стрельбе могут не только поставить под угрозу выполнение задачи, но и стоить жизни вам и вашим товарищам.
topwar.ru
Экипировка солдата: в огне не горит, в воде не мокнет
В подмосковном Климовске на испытательном полигоне ЦНИИТОЧМАШ вице-премьер и председатель Военно-промышленной комиссии Дмитрий Рогозин провел совещание, посвященное современной экипировке военнослужащих, входящей в индивидуальный комплект «Ратник». На совещании присутствовали представители всех силовых структур, директора и главные конструкторы предприятий и холдингов, задействованных в программе. И что особенно важно, представители заказчика – Минобороны и МВД.
Новые подходы
Как сказал вице-премьер Дмитрий Рогозин, «сегодня задачи, стоящие перед Вооруженными силами, требуют от промышленности дополнительных усилий, ускорения перевооружения наших предприятий, использования механизмов частно-государственного партнерства, чтобы быстрее проводить государственные испытания элементов экипировки. Те, кто борется с террористами, должны быть обеспечены надежной защитой, эффективным вооружением, средствами связи – такой экипировкой, которая позволит в сложных, в том числе горных условиях решать поставленные задачи».
Индивидуальные защитные комплекты «Гладиатор» и «Центурион» защитят от бронебойной пули и осколков
Сама постановка вопроса показывает, насколько изменились подходы к проблеме. Вместо годами звучавшего: «Давай! Давай!» правительство и Вооруженные силы спрашивают, чем помочь оборонке, чтобы она смогла достойно, современно вооружить и экипировать на уровне лучших мировых образцов российских военнослужащих в зависимости от выполняемых задач.
Кардинально изменились и взаимоотношения «заказчик–исполнитель». Возник прямой диалог между конструктором и эксплуатантом, который на себе испытывает одежду, оптику, средства связи. И это себя полностью оправдало.
На выставке, приуроченной к совещанию, были показаны образцы вооружения и экипировки, доработанные в соответствии с пожеланиями бойцов различных подразделений, в основном спецназовцев. Можно даже говорить об индивидуальных образцах оружия, созданных для конкретных бойцов.
Анализ таких запросов показывает, какие изменения могут иметь массовый характер. Например, к таким относится модернизация ручного пулемета «Печенег». Здесь тяга затвора стала тянущей, а не толкающей, что сразу сделало стрельбу более комфортной. Появился целый набор деталей обвеса для стандартного автомата АК-74. Боец может подстроить конфигурацию оружия, что называется, под себя.
А командующий ВДВ генерал-полковник Владимир Шаманов посчитал, что десантникам подойдет автомат Калашникова, который трансформирован по схеме булл-пап, стал более компактным и удобным для парашютиста. Автомат отлично сбалансирован и лишен приклада, замененного плечевым упором.
Бойцы должны быть оснащены всем необходимым, чтобы раньше увидеть противника и нейтрализовать. При этом снаряжение должно быть легким, безопасным, эффективным. Боец должен чувствовать себя комфортно, даже преодолевая сложные препятствия. Речь идет не просто о конкурентоспособных изделиях, а о передовых решениях.
Сейчас основной заказчик экипировки – спецназ. Стоит задача от заказов для спецназа перейти к массовому производству для оснащения всех Вооруженных сил РФ. И наша армия и флот будут выглядеть совершенно иначе. Это не только внешний вид, это другое качество бойца.
Что касается внешнего вида, то он производит неизгладимое впечатление. Участникам совещания представили несколько бойцов, облаченных в комплекты с подходящими названиями: «Гладиатор», «Центурион», «Легионер», «Шерп». Больше всего они напоминают звездных десантников из голливудских блокбастеров.

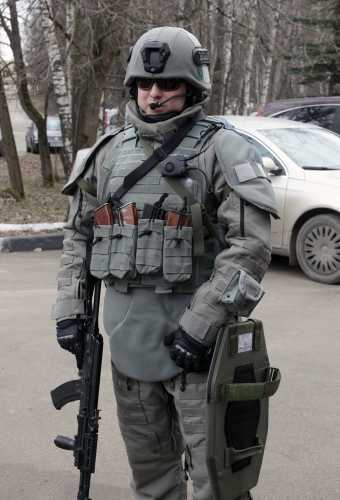

Особенность современной носимой брони российского производства – модульность и снижение веса. Если стандартная броня имеет удельный вес 4,5 кг на метр квадратный, то применяемая в представленных комплектах – 3,5 кг/м кв. и даже 2,5 кг/м кв. Керамические панели на базе карбида бора и специального полиэтилена. Карбид бора – искусственный материал, твердостью не уступающий алмазу, из него делают камнерезный инструмент. При этом он легче стальных сплавов.
Модульная конструкция позволяет бойцу самому выбирать броню и ее композицию. Полная площадь защиты костюма «Гладиатор» – более 50 дециметров, защита груди, спины боков по 6А классу. То есть должна выдержать бронебойную пулю. Если дополнительную защиту снять, останется только защита класса 5А. Это выше, чем у некоторых бронемашин. Дополнительная защита из полиэтиленовых панелей в первую очередь повышает противоосколочную стойкость.
Есть варианты, где особое внимание уделено эргономике. Разнесены базовые и дополнительные элементы брони. Это костюмы для спецподразделений, работающих в разных условиях. Костюм надевается на влаговыводящее белье. Дополнительные элементы, закрывающие плечи, бедра, область паха или дополняющие грудные и спинные пластины, не имеют жесткой связи с основой – бронежилетом. Боец в таком костюме специально продемонстрировал, что может свободно скручиваться, наклоняться, резко менять позу, оставаясь всегда защищенным. Сложносочлененная система позволяет не натирать в проблемных местах, эргономика повышается, и снимается проблема длительного хождения по горам.
Материал костюма разработан в России – негорючий, влагостойкий, бензостойкий. Камуфляж разработан тоже с учетом пожеланий заказчика. Показанный на выставке экземпляр разработан для условий Северного Кавказа.
При боестолкновении, когда придется залечь, жилет переходит в лежачее положение и становится бесполезным лишним весом. В этом случае можно снять дополнительный стандартный элемент и использовать его в качестве бронещитка – прикрыть голову и другие жизненно важные органы, стрелять из-за него. Выдерживает бронебойную автоматную пулю.
Пока приходится применять импортный полиэтилен. Но легкая броня вся из отечественных компонентов и сырья. Более того, ряд бронеэлементов невозможно изготовить из импортного материала, поэтому в зарубежных комплектах мы не встречаем столь комфортных элементов. Например, не видно у иностранцев таких изогнутых щитков, прикрывающих плечи и бедра.
Госкорпорация «Ростех» намерена развернуть производство российского трехкомпонентного материала. Начинается производство пластин на основе карбида бора, что позволит еще больше снизить вес. Есть надежда, что промышленность сумеет создать и необходимый полиэтилен.
Инновационная пуля
Представленные шлемы разрабатывались под конкретную радиоакустическую систему, которая соответствует военным стандартам и осуществляет защиту слуха. Это система связи ФСБ, на момент проектирования она была лучшей. Еще один шлем специально разработан для близкого выстрела из пистолета АПС, который для большинства задач наиболее критичен. Конструкция запатентована. Использован российский арамид. На основе этого разрабатывается шлем из полиэтилена, что позволит снизить вес в полтора раза.
Новинки вооружения начинались с прозрачных магазинов, нескольких вариантов. ЦНИИТОЧМАШ уже готов разослать их для испытания в воинские подразделения. Свои испытания уже провели, подготовили массовое производство. По проекту «Ратник» магазин испытания прошел, замечаний нет. Теперь необходимо до 1 сентября провести штатные испытания.
Сейчас во много раз увеличился объем учебной стрельбы. Это приводит к быстрому выводу из строя мишеней. Была поставлена задача сделать патроны со свинцовой пулей неразрушающего действия. На сегодня определено два калибра, готовы опытные партии. Остается дождаться тактико-технического задания (ТТЗ) и приступить к государственным испытаниям.
Сейчас для каждого нового снайперского оружия разрабатывается два новых патрона – снайперский и бронебойно-снайперский. На совещании были представлены два снайперских комплекса в нетрадиционных калибрах 8,6х69 мм для дальней стрельбы и 7,62х51 мм. Комплекс, потому что, кроме винтовки, была поставлена очень сложная задача разработать новые патроны. А это новые технологии производства капсюлей, порохов.
Пока использовались немецкие капсюли. Но уже полностью отработали свои российские капсюли. На предварительных испытаниях использовали мелкосерийные партии. У ЦНИИТОЧМАШа есть составы, которые эту задачу позволяют решать. Но надо от партий в 100–200 штук переходить к большой серии. Это уже задача для промышленности.
Опытные образцы винтовок тоже проходят предварительные испытания. Оптические системы российской разработки созданы на российской элементной базе. В конце нынешнего или начале следующего года уже можно будет новое снайперское оружие предъявить заказчику.
Предприятия ОПК благодаря постоянному гособоронзаказу стали получать прибыль и часть ее тратить на разработку в инициативном порядке новых образцов вооружения и экипировки. Но до 2011 года такие образцы принимать на вооружение было нельзя, не было правового обеспечения.
Однако сегодня уже ВПК приняла решение, разработаны правила разработки вооружения и военной техники и передачи на вооружение в инициативном порядке. Правовое поле создано, хотя еще должно быть утверждено правительством.
Без портянок
Министр обороны Сергей Шойгу своим приказом переобул вооруженные силы в берцы. Кирзовые сапоги засыхают на складах, а вот портянки сдавать в утиль оказалось рановато. Проблема в… носках. В России нет такого понятия – «солдатские носки». Они у нас «гражданские», то есть тонкие, неустойчивые к износу, гигроскопичные и короткого срока существования.
В Вооруженных силах есть носки для парадной формы и офицерских туфель, соответствующие требованиям и ГОСТам 1960-х годов. И столь же старые нормы по стирке, эксплуатации и т.п. Согласно ГОСТу носок можно надеть и снять всего 20 раз. В берцах такой носок погибает на третий день, если не раньше. Поэтому контрактники вынуждены за свой счет покупать зарубежные армейские носки по цене от 7 до 15 долл. А главком Внутренних войск Николай Рогожкин, особо заботящийся об экипировке своих воюющих подразделений, своим приказом предписал носить берцы с портянками. Потому что в горных условиях воевать в уставных носках невозможно.
Есть ли производство армейских носков в России? В России есть все! К сожалению, есть и бюрократизм с коррупцией. Носки есть на все случаи военной жизни, но нет нормативов, разрешения их закупать.
Группа компаний «Тоталл» представила на выставке к совещанию добрую сотню образцов носков для любых специальных подразделений, любых условий службы. Отличительная особенность всех молодых производящих компаний России – самые передовые технологии и их развитие собственными силами. «Тоталл» владеет всеми инновациями мира в сфере производства чулочно-носочной продукции и создает новые. У нее уже начинают копировать иностранные производители. Особенность подходов – опора на российские материалы и сырье.
Начали с того, что проанализировали обширную коллекцию зарубежных образцов – носки для моряков, пехоты, спецназа. И постарались сделать лучше. Проводится экспериментальная заводская эксплуатация в войсках. Полученные результаты обрабатываются и используются для дальнейшей работы.
Вот, например, универсальный носок, который можно надевать как угодно, не глядя: выраженной пятки нет, натягивается моментально. Снаружи используется полиамид, внутри натуральное хлопковое волокно. Эксплуатационными свойствами превосходит действующий ассортимент в 2–3 раза, не протирается.
Председатель совета директоров группы компаний «Тоталл» Валерий Лех показывает одну из последних разработок, чего нет в мире. Носок на основе технологии «кортир». Износостойкость в 40 раз превышает гостовскую. Этот носок вы можете носить год – 365 дней подряд в режиме «надеть-снять».
Компания разрабатывает собственные технологии, не нарушая чужих патентов. На основе негорящей ткани, метаарамидной пряжи сделаны огнеупорные носки. Они оранжевого цвета, чтобы не ошибиться, когда надеваешь. По нынешним временам очень актуально: «коктейли Молотова» в последнее время применяются все чаще. По данным полевых медиков, больше всего военнослужащие гибнут не от травм, а от повреждений кожного покрова – ожогов. Летчику или танкисту необходимо 10–15 секунд, чтобы покинуть горящую машину. Используемый материал не плавится при температуре до 500 градусов, не горит и не впитывает горючую жидкость.
Одно из требований национальной безопасности – приведение к российской сырьевой составляющей. Хлопка у нас нет, поэтому начали работать со льном и технической коноплей американского происхождения, не содержащей наркотических веществ; под Пензой будет ею засеяно 150 га. Лучшего натурального материала для летней эксплуатации невозможно найти.
Что касается обуви, российская фирма «Фарадей» специализируется именно на производстве обуви для силовых структур. Мощность – 3 млн. пар в год. Можно одеть все силовые структуры России. Но заказов мало. Есть информация, что Вооруженные силы примерно 30% обуви закупают у российских производителей через посредничество одной-единственной фирмы-поставщика. Остальные 70% не очень понятно, откуда берутся. Есть сильные подозрения, что из Китая.
Берегите ноги
Фирма «Фарадей» сама разрабатывает в кратчайшие сроки новые линейки обуви разного назначения. При этом используются самые современные методы конструирования. Например, датчики отслеживают давление ступни на разные участки подошвы. В результате создается внутренняя анатомическая подметка, очень комфортная для ходьбы. Во всяком случае, автор этих строк, износивший не одну пару берцев, был поражен, что ботинок «Фарадея» сел на ногу как влитой.
На выставке компания представила обувь, пригодную для эксплуатации при температурах от минус 60 до плюс 40 градусов. Сейчас разные варианты арктической обуви переданы на испытания в войска на учения.
Есть еще обувь из водонепроницаемых материалов. Специально для «морских котиков». Вода втекает и вытекает через отверстия внизу. Ботинок остается сухим. Материалы: кожа разработана совместно с заводом в Рязани; резиновая подошва – с Кировским заводом. Единственный импортный материал – мембранная ткань гортекс. Но до конца года предполагается создание совместного предприятия, и мембрана будет производиться здесь, в России, на базе Тамбовской фабрики «Фарадея».
На фабрике новейшее зарубежное оборудование, самые современные технологии. Автору довелось здесь побывать. Партии в десятки тысяч пар изготавливаются в конвейерном темпе. Причем неважно, идет ли речь о специальных сапогах для пожарных или горных ботинках, производство перестраивается моментально.
Кстати, о горных ботинках. Целая линейка образцов была разработана всего за два месяца. От альпинистских для очень низких температур до скалолазных из специальной резины, не скользящей по камню. Но в основном, конечно, просто горные, в которых тепло, комфортно, нога не потеет, прочные, со специальным рантом для крепления «кошек». По сути, «Фарадей» может выполнить любые пожелания заказчика.
Это такой тренд современной российской промышленности – есть современные технологии, материалы, талантливые конструкторы и желание создавать лучшую в мире продукцию. Поэтому следует ожидать, что программа «Ратник» по созданию экипировки для военнослужащих скоро будет выполнена.
/Виктор Мясников, nvo.ng.ru/
army-news.ru
Экипировка советских солдат в Великой Отечественной войне (14 фото)
Как одевались солдаты армии-победительницы? Как повлиял опыт военных действий и что изменилось в солдатской экипировке за годы войны?

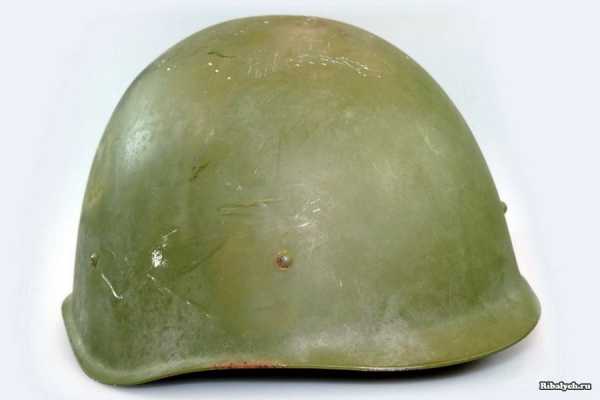

Стальной шлем СШ-40
Этот шлем является модернизацией шлема СШ-39, принятого на снабжение Красной Армии в июне 1939 года. В конструкции СШ-39 были устранены недостатки предыдущего СШ-36, однако эксплуатация СШ-39 в ходе советско-финской войны 1939–1940 гг. выявила существенный недостаток – под него нельзя было надеть зимнюю шапку, а штатный шерстяной подшлемник не спасал от сильных морозов. Поэтому солдаты часто выламывали подтулейное устройство СШ-39 и носили каску поверх шапки без него.
В итоге в новом шлеме СШ-40 подтулейное устройство значительно отличалось от СШ-39, хотя форма купола осталась без изменений. Визуально СШ-40 можно отличить по шести заклёпкам по окружности в нижней части купола шлема, а у СШ-39 заклёпок три, и расположены они вверху. У СШ-40 использовалось подтулейное устройство из трёх лепестков, к которым с обратной стороны пришивались мешочки амортизатора, набитые технической ватой. Стягивались лепестки шнурком, который позволял регулировать глубину посадки шлема на голове.
Производство СШ-40 начали разворачивать в начале 1941 года в Лысьве на Урале, а чуть позже в Сталинграде на заводе «Красный Октябрь», но к 22 июня в войсках было лишь незначительное количество этих касок. К осени 1942 года каски этого типа делали только в Лысьве. Постепенно СШ-40 стал основным типом каски Красной Армии. Он выпускался в больших количествах и после войны, и был снят с вооружения относительно недавно.

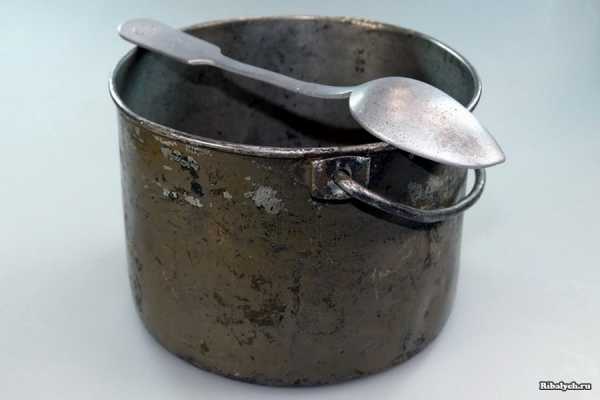

Котелок круглый
Котелок подобной круглой формы использовался ещё в армии Российской империи, изготавливаясь из меди, латуни, лужёной жести, а позже из алюминия. В 1927 году в Ленинграде на заводе «Красный Выборжец» было развёрнуто массовое производство штампованных алюминиевых котелков круглой формы для Красной Армии, но в 1936 году они были заменены плоским котелком нового образца.
С началом Великой Отечественной войны, осенью 1941 года, изготовление круглых котелков вновь было налажено в Лысьве на Урале, но уже из стали вместо дефицитного алюминия. Возврат к круглой форме был тоже объясним – такой котелок был проще в производстве. Лысьвенским заводом была проделана огромная работа, позволившая существенно снизить себестоимость производства. К 1945 году суммарный выпуск круглых армейских котелков составил более 20 миллионов штук – они стали самыми массовыми в Красной Армии. Производство продолжалось и после войны.

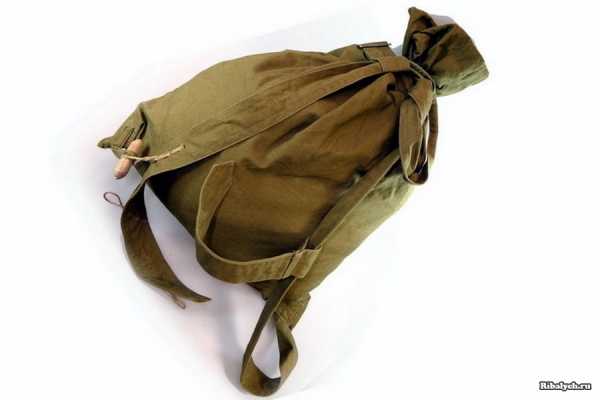

Вещевой мешок
Этот предмет экипировки, получивший у солдат прозвище «сидор», представлял собой простой мешок с лямкой и верёвочной завязкой горловины. Впервые он появился в царской армии в 1869 году и без существенных изменений попал в Красную Армию. В 1930 году был принят новый стандарт, определивший облик вещмешка – в соответствии с ним теперь он назывался «вещевой мешок туркестанского типа», или вещевой мешок образца 1930 года.
Вещмешок имел всего одно отделение, верх которого мог утягиваться верёвкой. К нижней части мешка пришивалась плечевая лямка, на которую были надеты две перемычки, предназначавшиеся для застёгивания на груди. С другой стороны плечевой лямки были нашиты три верёвочных петли для регулировки длины. К углу мешка была пришита деревянная бобышка-клеванта, за которую цеплялась петля плечевой лямки. Плечевая лямка сворачивалась в «коровий» узел, в центр которого продевалась горловина мешка, после чего узел затягивался. В таком виде мешок надевался и переносился за спиной бойца.
В 1941 году произошло изменение в облике вещевого мешка образца 1930 года: он стал чуть меньше, плечевая лямка более узкой и получила подкладку внутрь на плечах, что потребовало её прострочки. В 1942 году последовало новое упрощение – от подкладки в плечевой лямке отказались, но саму лямку сделали шире. В таком виде вещевой мешок производился до конца 40-х годов. С учётом простоты изготовления, вещевой мешок стал основным средством для переноски личных вещей солдат Красной Армии в годы Великой Отечественной войны.

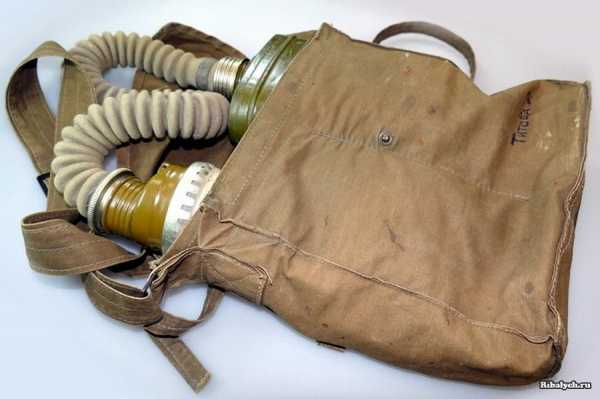

Противогазная сумка образца 1939 года
К 1945 году противогаз со снабжения бойцов Красной Армии никто не снимал. Однако четыре года войны прошли без химических атак, и солдаты пытались избавиться от «ненужного» предмета экипировки, сдавая его в обоз. Часто, несмотря на постоянный контроль командования, противогазы попросту выкидывали, а в противогазных сумках носили личные вещи.
В ходе войны у солдат даже одного подразделения могли встречаться разные сумки и противогазы разных типов. На фотографии противогазная сумка образца 1939 года, выпущенная в декабре 1941 года. Сумка, изготовленная из палаточной ткани, закрывалась на кнопку. Она была значительно проще в изготовлении, чем сумка 1936 года.
Малая пехотная лопата
В ходе войны малая пехотная лопата МПЛ-50 претерпела ряд изменений, направленных на упрощение производства. Вначале в целом конструкция лотка и лопаты осталась без изменений, но крепление накладки с задним тяжем стало производиться точечной электросваркой вместо заклёпок, чуть позже отказались от обжимного кольца, продолжая крепить черенок между тяжами на заклёпках.
В 1943 году появился ещё более упрощённый вариант МПЛ-50: лопата стала цельноштампованной. В ней отказались от накладки с задним тяжем, а форма верхней части переднего тяжа стала ровной (до того она была треугольной). Более того, теперь передний тяж стал скручиваться, образуя трубку, скрепляемую заклёпкой или сваркой. Черенок вставлялся в эту трубку, плотно забивался до расклинивания лотком лопаты, после чего фиксировался шурупом. На фото представлена лопата промежуточных серий – с тяжами, без обжимного кольца, с креплением накладки точечной электросваркой.

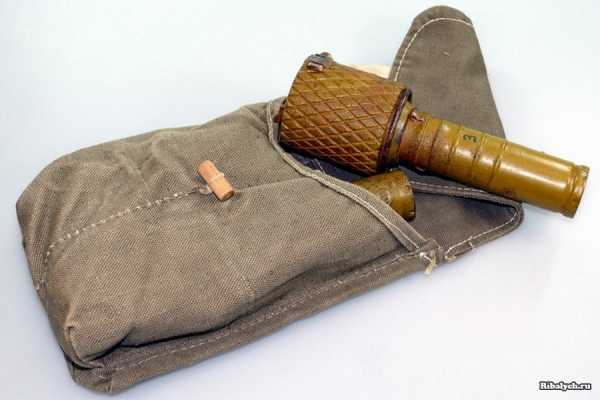

Сумка гранатная
Каждый пехотинец имел при себе ручные гранаты, которые штатно переносились в специальной сумке на поясном ремне. Располагалась сумка слева сзади, после патронной сумки и перед продуктовой. Представляла собой четырёхугольную тканевую сумку с тремя отделениями. В два больших укладывались гранаты, в третье, малое – детонаторы для них. В боевое положение гранаты приводились непосредственно перед применением. Материалом сумки могли быть брезент, парусина или палаточная ткань. Закрывалась сумка на пуговицу или деревянную бобышку-клеванту.
В сумку помещались две старых гранаты образца 1914/30 года или две РГД-33 (на фото), которые укладывались рукоятками вверх. Детонаторы лежали в бумаге или ветоши. Также в сумку могли попарно укладываться четыре «лимонки» Ф-1, причём располагались они своеобразно: на каждой гранате запальное гнездо было закрыто специальной винтовой пробкой из дерева или бакелита, при этом одну гранату клали пробкой вниз, а вторую вверх. С принятием в ходе войны на вооружение Красной Армии новых образцов гранат укладка их в сумку была аналогична гранатам Ф-1. Без существенных изменений гранатная сумка служила с 1941 по 1945 гг.

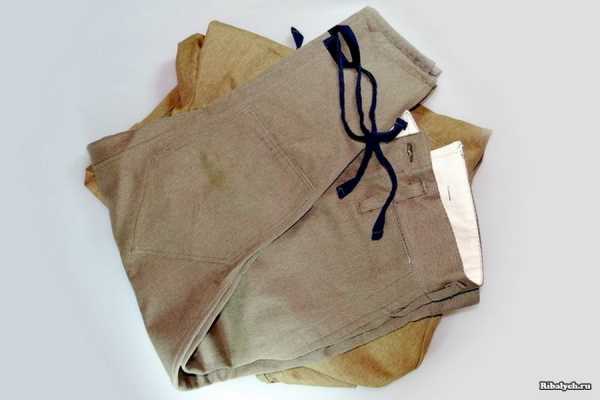

Солдатские шаровары образца 1935 года
Принятые на снабжение РККА тем же приказом, что и гимнастёрка 1935 года, шаровары оставались неизменными в течение всей Великой Отечественной войны. Они представляли собой галифе с высокой посадкой, хорошо облегавшими талию, свободные в верхней части и плотно обтягивающие икры ног.
По низу штанин пришивались завязки. По бокам шаровар имелось два глубоких кармана, а ещё один карман с клапаном, застёгивавшимся на пуговицу, располагался в задней части. У пояса, рядом с гульфиком, находился маленький кармашек для смертного медальона. На коленях нашивались пятиугольные накладки-усилители. На поясе предусматривались шлёвки для брючного ремня, хотя возможность регулировки объёма была предусмотрена и с помощью хлястика с пряжкой в задней части. Изготавливались шаровары из специальной двойной «шароварной» диагонали и были достаточно прочными.

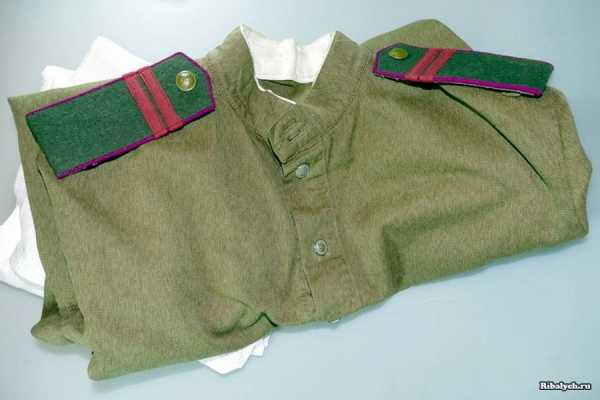

Солдатская гимнастёрка образца 1943 года
Была введена приказом Народного комиссара обороны СССР от 15 января 1943 года взамен гимнастёрки образца 1935 года. Главные отличия заключались в мягком стоячем воротнике вместо отложного. Застёгивался воротник на две форменные пуговицы малого размера. Передняя планка была открытая и застёгивалась на три пуговицы через сквозные петли.
На плечах размещались пристяжные погоны, для которых были нашиты шлёвки. У солдатской гимнастёрки в военное время отсутствовали карманы, их ввели позже. На плечах в боевых условиях носились пятиугольные полевые погоны. У пехоты поле погона было зелёным, кант по краю погона – малиновый. Лычки младшего командного состава нашивались в верхней части погона.

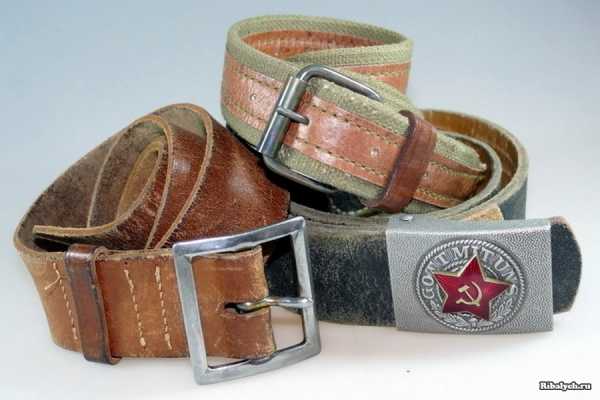

Поясной ремень
Из-за того, что кожа была дорогой в обработке и зачастую требовалась для изготовления более долговечных и ответственных предметов экипировки, к концу войны большее распространение получил поясной ремень из тесьмы, усиленный элементами из кожи или кожаного спилка. Появился этот тип ремня ещё до 1941 года и использовался до конца войны.
Много кожаных поясных ремней, отличавшихся деталями, поступило от союзников по ленд-лизу. Показанный на фото американский ремень шириной 45 мм имел однозубую пряжку, как и советские аналоги, но она изготавливалась не из круглой в сечении проволоки, а была литой или штампованной, с чёткими углами.
Красноармейцами также использовались трофейные немецкие ремни, у которых из-за рисунка с орлом и свастикой приходилось дорабатывать пряжку. Чаще всего эти атрибуты попросту стачивались, но при наличии свободного времени на пряжке прорезался силуэт пятиконечной звезды. На фото показан ещё один вариант переделки: по центру пряжки пробивалось отверстие, в которое вставлялась звезда с красноармейской пилотки или фуражки.

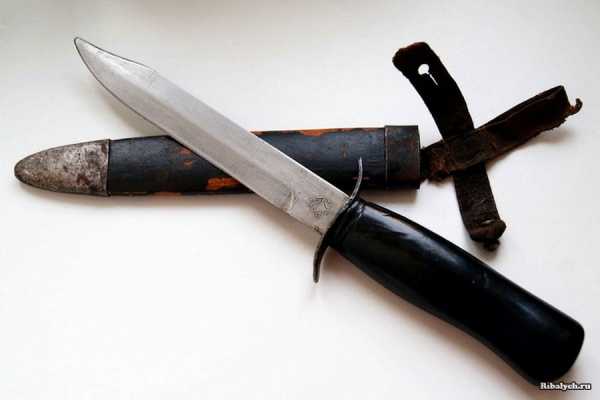

Нож разведчика НР-40
Нож разведчика образца 1940 года был принят на вооружение Красной Армии по итогам советско-финской войны 1939–1940 гг., когда возникла нужда в простом и удобном армейском боевом ноже.
Вскоре выпуск этих ножей был налажен силами артели «Труд» в посёлке Вача (Горьковская область) и на Златоустовском инструментальном заводе на Урале. Позднее НР-40 изготавливались и на других предприятиях, в том числе и в блокадном Ленинграде. Несмотря на единый чертёж, НР-40 разных производителей различаются в деталях.
На начальном этапе Великой Отечественной войны ножами НР-40 вооружались лишь разведчики. Для пехоты они не были уставным оружием, но чем ближе к 1945 году, тем во всё больших количествах ножи можно видеть на фотоснимках обычных автоматчиков. Производство НР-40 продолжалось и после войны, как в СССР, так и в странах-участницах Варшавского договора.

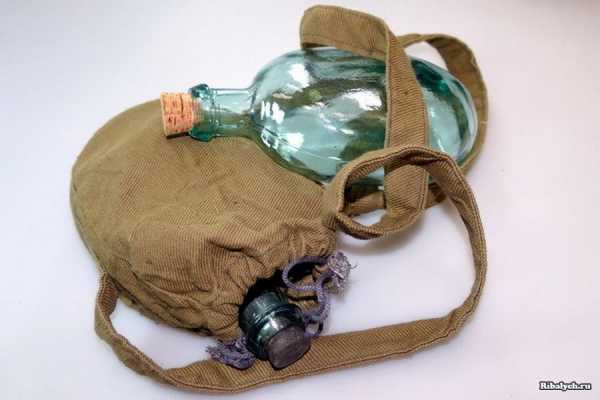

Стеклянная фляга
Фляги из стекла широко использовались во многих армиях мира. Не была исключением и Русская императорская армия, от которой такой тип фляг достался «по наследству» Красной Армии. Несмотря на то, что параллельно производившиеся фляги из жести или алюминия были более практичны, дешёвые стеклянные ёмкости были хороши для массовой призывной армии.
В Красной Армии старались заменить стеклянные фляги алюминиевыми, но и про стекло не забывали – 26 декабря 1931 года был утверждён очередной стандарт на изготовление таких фляг номинальным объёмом 0,75 и 1,0 литра. С началом войны стеклянные фляги стали основными – сказались дефицит алюминия и блокада Ленинграда, где производилось большинство алюминиевых фляг.
Закрывалась фляга резиновой или деревянной пробкой с обвязанной вокруг горлышка бечёвкой. Для переноски использовалось несколько типов чехлов, и почти все они предусматривали ношение фляги на ремне через плечо. Конструктивно такой чехол представлял собой простую сумку из ткани с верёвочными утяжками у горловины. Были варианты чехлов с мягкими вставками для предохранения фляги при ударах – такие использовались в ВДВ. Стеклянная фляга могла переноситься и в поясном чехле, принятом для алюминиевых фляг.

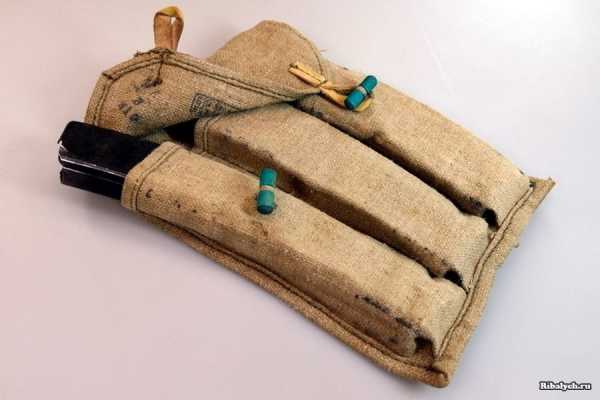

Сумка для коробчатых магазинов
С появлением коробчатых магазинов для пистолета-пулемёта Шпагина и с разработкой пистолета-пулемёта Судаева с подобными магазинами возникла необходимость в сумке для их переноски. В качестве прототипа была использована сумка для магазинов немецкого пистолета-пулемёта.
Сумка вмещала в себя три магазина, каждый из которых был рассчитан на 35 патронов. К каждому ППС-43 полагалось две таких сумки, но на фотографиях военного времени видно, что часто бойцы-автоматчики носили только одну. Связано это было с некоторым дефицитом магазинов – в боевых условиях они были расходным материалом и легко терялись.
Шилась сумка из парусины или брезента и, в отличие от немецкой, была сильно упрощена. Клапан застёгивался на шпеньки или деревянные бобышки-клеванты, были варианты и с пуговицами. Сзади сумки были нашиты петли для продевания поясного ремня. Носились сумки на ремне спереди, что обеспечивало быстрый доступ к снаряжённым магазинам и укладку пустых обратно. Укладка магазинов вверх или вниз горловиной не регламентировалась.

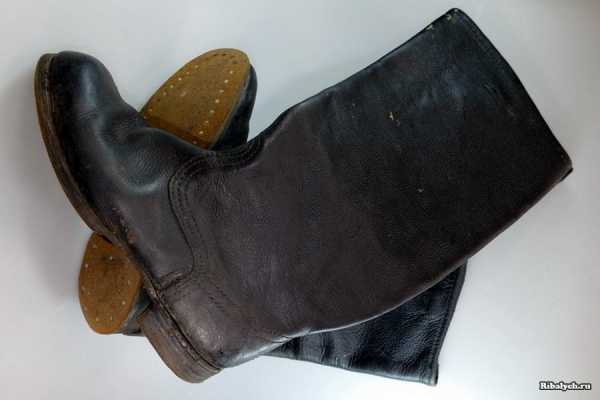

Сапоги юфтевые
Изначально сапоги были единственной обувью русского солдата: ботинки с обмотками были приняты на снабжение только в начале 1915 года, когда армия резко прибавила в численности, и сапог перестало хватать. Солдатские сапоги изготавливались из юфти и в Красной Армии поступали на снабжение всех родов войск.
В середине 30-х годов в СССР была придумана кирза – материал с тканевой основой, на которую наносился искусственный бутадиен-натриевый каучук с имитацией фактуры кожи. С началом войны остро встала проблема снабжения отмобилизованной армии обувью, и «чёртова кожа» пришлась как нельзя кстати – сапоги красноармейца стали кирзовыми.
К 1945 году типичный советский пехотинец был обут именно в кирзачи или ботинки с обмотками, но бывалые солдаты стремились раздобыть для себя кожаные сапоги. На фото на пехотинце показаны юфтевые сапоги, на кожаной подошве и с кожаным каблуком.
ribalych.ru
