Двигатель ЗМЗ-402 автомобилей Газель ГАЗ-2705

______________________________________________________________________________

Двигатель ЗМЗ-402 автомобилей Газель ГАЗ-2705

Рис.А. Двигатель Газель ГАЗ-2705 (ЗМЗ-402)

1 — маховик; 2 — монтажная проушина; 3 — выпускной коллектор; 4 — крышка головки блока цилиндров; 5 — впускной трубопровод; 6 — шпильки крепления головки блока цилиндров; 7 — коромысло клапана; 8 — ось коромысел; 9 — штуцер системы вентиляции картера; 10 — головка блока цилиндров; 11 — пружина клапана; 12 — маслоотражательный колпачок; 13 — направляющая втулка клапана; 14 — крышка маслозаливной горловины;15 — клапан; 16 — прокладка головки блока цилиндров; 17 — насос охлаждающей жидкости; 18 — штанга; 19 — толкатель; 20 — шкив насоса и
вентилятора; 21 — распределительный вал; 22 — ведомая шестерня привода ГРМ; 23 — демпфер; 24 — резиновая прослойка; 25 — шкив коленчатого вала; 26 — болт; 27 — передняя манжета (сальник) коленчатого вала; 28 — ведущая шестерня привода ГРМ; 29 — коленчатый вал; 30 — поддон картера; 31 — поршневой палец; 32 — поршень; 33 — маслосливная пробка; 34 — шатун; 35 — маслозаборник; 36 — масляный насос; 37 — картер; 38 — картер сцепления.

Двигатель ЗМЗ-402 автомобилей Газель ГАЗ-2705 карбюраторный, четырехцилиндровый, рядный, четырехтактный с двумя клапанами на цилиндр и распределительным валом в блоке цилиндров. Порядок работы цилиндров: 1-2-4-3.

Блок цилиндров автомобилей Газель ГАЗ-2705 — литой из алюминиевого сплава, цилиндры вставные чугунные, уплотненные медными кольцами. Между цилиндрами выполнены протоки для охлаждающей жидкости.

В передней части двигателя расположен привод клиновым ремнем насоса охлаждающей жидкости, вентилятора и генератора.

К задней привалочной плоскости блока цилиндров крепится картер сцепления.

Силовой агрегат крепится к раме автомобиля на трех опорах — две резиновые подушки размещены с правой и левой сторон двигателя, а третья опора установлена под задним картером коробки передач.

Коленвал ЗМЗ-402 автомобилей Газель ГАЗ-2705— чугунный, литой вращается в пяти коренных подшипниках скольжения. Осевое перемещение вала ограничено двумя упорными шайбами.

Шатуны — стальные, кованые, двутаврового сечения, нижней (разъемной) головкой они соединяются с коленчатым валом через шатунные подшипники скольжения, верхней головкой — с поршневым пальцем.

Палец плавающего типа, он свободно поворачивается в бобышках поршня и в бронзовой втулке верхней головки шатуна. Осевое перемещение поршневого пальца ограничено двумя стопорными кольцами, установлеными в проточках бобышек поршня.

Поршни — литые, из алюминиевого сплава, с двумя компрессионными и одним маслосъемным кольцами.

Головка блока цилиндров ЗМЗ-402 автомобилей Газель ГАЗ-2705 отлита из алюминиевого сплава, с запрессованными чугунными седлами и прессованными из порошкового материала направляющими втулками клапанов.

Клапаны приводятся в действие через цилиндрические толкатели, штанги и коромысла. Каждый клапан снабжен двумя пружинами.

Распредвал Газель ГАЗ-2705— литой, чугунный, вращается в пяти подшипниках скольжения. От осевых смещений он удерживается пластиной, входящей в выточку вала и установленной на передней части двигателя.

Привод распределительного вала — косозубыми шестернями, при этом ведомая шестерня для снижения шума выполнена из текстолита или полиамида.

Система смазки двигателя ЗМЗ-402 автомобилей Газель ГАЗ-2705— комбинированная: под давлением смазываются коренные и шатунные подшипники коленчатого вала, опоры распределительного вала, подшипники валика привода масляного насоса, подшипники коромыcел, верхние концы штанг толкателей и шестерни привода распределительного вала. Остальные детали смазываются разбрызгиванием.

Масляный насос — шестеренчатый, односекционный с приводом от распределительного вала посредством пары винтовых шестерен. В систему смазки
встроены масляный радиатор и полнопоточный фильтр.

Система вентиляции картера двигателя автомобилей Газель ГАЗ-2705— закрытая, принудительная, с отводом картерных газов через маслоотделитель в систему впуска. Некоторые двигатели оснащены системой рециркуляции отработавших газов.

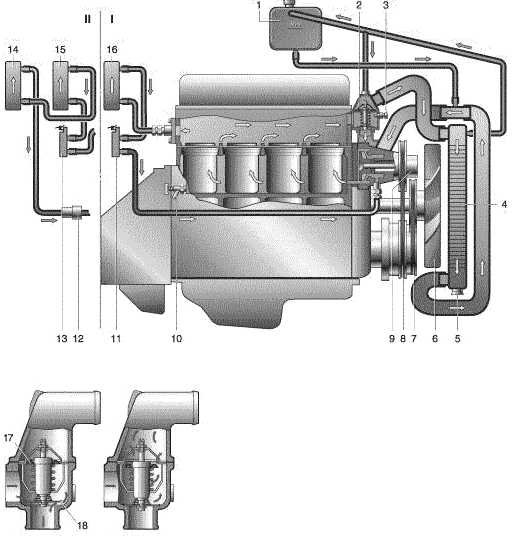

Рис.1.Система охлаждения двигателей Газель ГАЗ-2705

I – с одним отопителем; II – с двумя отопителями и электронасосом; 1 – расширительный бачок; 2 – термостат; 3 – датчик указателя температуры охлаждающей жидкости; 4 – радиатор; 5 – сливная пробка (кран) радиатора; 6 – вентилятор; 7 – ремень привода вентилятора; 8 – ремень привода насоса охлаждающей жидкости; 9 – насос охлаждающей жидкости; 10 – сливной кран блока цилиндров; 12 – электронасос системы отопления; 11, 13 – кран отопителя; 14 – радиатор дополнительного отопителя; 15, 16 – радиатор основного отопителя; 17 – основной клапан термостата; 18 – байпасный клапан.

Система охлаждения ЗМЗ-402 автомобилей Газель ГАЗ-2705 — жидкостная, закрытого типа, с принудительной циркуляцией.

Насос обеспечивает постоянный поток жидкости через рубашку охлаждения блока и головки блока цилиндров, после чего жидкость проходит через термостат и радиатор, отдавая тепло окружающему воздуху.

Рубашка охлаждения, насос, термостат и радиатор образуют "большой круг" циркуляции.

В систему охлаждения включены радиатор отопителя кабины, радиатор дополнительного отопителя (для фургонов с двумя рядами сидений и автобусов), и электронасос, установленый на отводящем шланге системы отопления (для автомобилей с двумя рядами сидений и автобусов).

Количество жидкости, проходящей через радиатор отопителя не зависит от термостата и регулируется только краном отопителя.

Водяной насос двигателя ЗМЗ-402 автомобилей Газель ГАЗ-2705 — центробежного типа, размещен в передней части блока цилиндров с приводом от шкива коленчатого вала поликлиновым или клиновым ремнем. Перераспределением потоков жидкости управляет термостат, с двумя клапанами: основным и байпасным.

На холодном двигателе Газель ГАЗ-2705 основной клапан закрыт, и вся жидкость циркулирует по «малому кругу», возвращаясь сразу в рубашку охлаждения минуя радиатор. Это ускоряет прогрев холодного двигателя.

При температуре 80–84°С основной клапан начинает открываться, пропуская часть жидкости по большому кругу, а байпасный — закрывается.

При температуре 94°С основной клапан открывается полностью, а байпасный закрывается и вся жидкость циркулирует через радиатор двигателя.

Вентилятор — с шестилопастной пластмассовой крыльчаткой. Ось вентилятора вращается в двух подшипниках. Подшипники установлены в специальном кронштейне, закрепленном на крышке распределительных шестерен тремя шпильками.

Радиатор двигателя Газель ГАЗ-2705 — трубчато-ленточный, с боковыми пластмассовыми бачками. Бачки соединены с остовом радиатора через резиновую уплотнительную прокладку путем обжимки опорной пластины по фланцу бачков.

На бачках и верхней пластине остова радиатора имеются кронштейны для крепления радиатора к кузову. На левом по ходу автомобиля бачке в нижней части имеется пробка или кран для слива охлаждающей жидкости.

Рис.2. Топливная система двигателя ЗМЗ-402 автомобилей Газель ГАЗ-2705

1 — топливный насос; 2 — фильтр тонкой очистки топлива; 3 — питающий топливопровод; 4 — воздухозаборный шланг; 5 — карбюратор; 6 — воздушный фильтр; 7,9 — штуцеры; 8 — крышка фильтра тонкой очистки; 10 — прокладка; 11 — фильтрующий элемент; 12 — пружина; 13 — стакан-отстойник; 14 — держатель стакана-отстойника; 15,16 — штуцеры; 17 — крышка фильтра-отстойника; 18 — прокладка; 19 — фильтрующий элемент; 20 — пружина; 21 — корпус отстойника с кронштейном крепления; 22 — сливная пробка; 23 — сетчатый фильтр топливозаборника; 24 — кронштейн топливного бака; 25 — сливной трубопровод; 26 — топливозаборник; 27 — топливный бак; 28 — датчик указателя уровня топлива; 29 — хомут; 30 — наливная горловина; 31 — фильтр-отстойник; 32 — рычаг ручного привода топливного насоса; 33 — прокладка топливного насоса.

Система питания (топливная система) двигателя Газель ГАЗ-2705 состоит из топливного бака, топливопроводов, топливного насоса, фильтра-отстойника, фильтра тонкой очистки топлива, карбюратора К-151 с приводом дроссельных и воздушной заслонок, воздушного фильтра.

Топливо, под действием разрежения, создаваемого топливным насосом, проходит через сетку топливозаборника и по топливопроводу поступает в корпус фильтра-отстойника.

Вода и крупные механические частицы остаются в корпусе, а топливо проходит через фильтрующий элемент, состоящий из набора тонких стальных пластин, и по трубопроводу подается к топливному насосу.

После насоса топливо проходит через фильтрующий элемент фильтра тонкой очистки и поступает в карбюратор. Воздух, необходимый для образования рабочей смеси, подается в карбюратор через воздушный фильтр.

Топливный бак автомобилей Газель ГАЗ-2705— расположен с левой стороны на лонжероне рамы. При установке двух баков они расположены по обеим сторонам автомобиля.

Баки крепятся к лонжеронам при помощи кронштейнов и хомутов. Между хомутами и баком уложены картонные прокладки.

На фургонах и автобусах устанавливается только металлический бак, на остальных автомобилях могут быть установлены металлический или пластмассовый топливные баки.

Заправочная емкость металлического бака составляет 70 л, пластмассового — 60 л.

В верхней части бака автомобилей Газель ГАЗ-2705 находится топливозаборник, состоящий из трубки и фильтра в виде латунной сетки, а также датчик электрического указателя уровня топлива. В нижней части бака расположена сливная пробка.

Наливная горловина пластмассового топливного бака закреплена на задней панели кабины и соединена с баком резиновым шлангом. Резьбовая пробка наливной трубы — без клапанов.

Паровоздушный клапан соединен с баком с помощью поливинилхлоридной трубки и штуцера с шариковым клапаном, предотвращающим вытекание топлива из бака при опрокидывании автомобиля в аварийных ситуациях.

Паровоздушный клапан имеет впускной и выпускной клапаны. Впускной клапан срабатывает при разрежении в баке 0,44–3,53 кПа, выпускной — при давлении 0,39–1,62 кПа.

На фургонах и автобусах Газель ГАЗ-2705 наливная горловина бака расположена в специальной нише. Снаружи горловина закрыта лючком.

Пробка наливной горловины металлического бака имеет впускной и выпускной клапаны, аналогичные паровоздушному клапану пластмассового топливного бака.

При заполнении бака вытесняемый топливом воздух отводится в атмосферу через воздушную трубку.Топливопроводы выполнены из латунных трубок.

Трубки соединены с топливным насосом, баком, фильтром-отстойником, фильтром тонкой очистки топлива и карбюратором посредством штуцеров, конических муфт, накидных гаек и гибких шлангов со стяжными хомутами.

Сливной топливопровод отводит излишки топлива от карбюратора, что улучшает работу системы питания и пуск горячего двигателя при высокой температуре окружающего воздуха. При установке двух баков слив топлива из карбюратора в бак отсутствует.

Воздушный фильтр двигателя ЗМЗ-402 автомобилей Газель ГАЗ-2705— сухого типа, со сменным фильтрующим элементом из пористого картона установлен на карбюраторе через резиновую прокладку.

Фильтр снабжен воздухозаборным гофрированным шлангом, соединенным с металлическим патрубком, расположенным на брызговике справа.

Привод дроссельных и воздушной заслонок состоит из педали, тросика, соединяющего педаль с сектором рычага дроссельных заслонок, наконечников с сальниками, регулировочных гаек, муфт и тяги воздушной заслонки карбюратора с ручкой, расположенной на панели приборов.

Управление воздушной заслонкой карбюратора осуществляется ручкой тяги с места водителя. Когда ручка находится в исходном положении (утоплена), воздушная заслонка полностью открыта.

Топливный насос (бензонасос) двигателя автомобилей Газель ГАЗ-2705— диафрагменного типа, приводится в действие от эксцентрика на распределительном валу.

Клапан насоса состоит из обоймы, изготовляемой из цинкового сплава, резинового клапана и латунной пластины, поджимаемых пружиной из бронзовой проволоки. Над всасывающими клапанами насоса установлен фильтр, изготовленный из мелкой латунной сетки.

Для заполнения карбюратора топливом при неработающем двигателе насос имеет рычаг ручного привода. Для предотвращения попадания бензина в картер при повреждении диафрагмы в корпусе насоса имеется отверстие с сетчатым фильтром.

Топливный фильтр-отстойник двигателя Газель ГАЗ-2705установлен на левом лонжероне рамы перед топливным баком и предназначен для отделения от топлива воды и механических примесей размером более 0,05 мм.

Для слива отстоя внизу корпуса фильтра имеется сливная пробка. Для очистки топлива от механических примесей фильтр снабжен фильтрующим элементом, состоящим из набора тонких металлических пластин.

Фильтр тонкой очистки топлива устанавливается на двигателе перед карбюратором и состоит из корпуса, резиновой прокладки, уплотнительной резиновой втулки, керамического или бумажного фильтрующего элемента, пружины, стакана-отстойника и деталей его крепления.

______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________

Каталоги запасных частей и сборочных деталей

avtoremtech.ru

Компоненты двигателя Газель ГАЗ-2705

_________________________________________________________________________________________

Компоненты двигателя Газель ГАЗ-2705

Рис.А. Двигатель Газель ГАЗ-2705 (ЗМЗ-402)

1 — маховик; 2 — монтажная проушина; 3 — выпускной коллектор; 4 — крышка головки блока цилиндров; 5 — впускной трубопровод; 6 — шпильки крепления головки блока цилиндров; 7 — коромысло клапана; 8 — ось коромысел; 9 — штуцер системы вентиляции картера; 10 — головка блока цилиндров; 11 — пружина клапана; 12 — маслоотражательный колпачок; 13 — направляющая втулка клапана; 14 — крышка маслозаливной горловины;15 — клапан; 16 — прокладка головки блока цилиндров; 17 — насос охлаждающей жидкости; 18 — штанга; 19 — толкатель; 20 — шкив насоса и вентилятора; 21 — распределительный вал; 22 — ведомая шестерня привода ГРМ; 23 — демпфер; 24 — резиновая прослойка; 25 — шкив коленчатого вала; 26 — болт; 27 — передняя манжета (сальник) коленчатого вала; 28 — ведущая шестерня привода ГРМ; 29 — коленчатый вал; 30 — поддон картера; 31 — поршневой палец; 32 — поршень; 33 — маслосливная пробка; 34 — шатун; 35 — маслозаборник; 36 — масляный насос; 37 — картер; 38 — картер сцепления.

Двигатель ЗМЗ-402 автомобилей Газель ГАЗ-2705 карбюраторный, четырехцилиндровый, рядный, четырехтактный с двумя клапанами на цилиндр и распределительным валом в блоке цилиндров. Порядок работы цилиндров: 1-2-4-3.

Блок цилиндров автомобилей Газель ГАЗ-2705 — литой из алюминиевого сплава, цилиндры вставные чугунные, уплотненные медными кольцами. Между цилиндрами выполнены протоки для охлаждающей жидкости.

В передней части двигателя расположен привод клиновым ремнем насоса охлаждающей жидкости, вентилятора и генератора.

К задней привалочной плоскости блока цилиндров крепится картер сцепления.

Силовой агрегат крепится к раме автомобиля на трех опорах — две резиновые подушки размещены с правой и левой сторон двигателя, а третья опора установлена под задним картером коробки передач.

Коленвал ЗМЗ-402 — чугунный, литой вращается в пяти коренных подшипниках скольжения. Осевое перемещение вала ограничено двумя упорными шайбами.

Шатуны — стальные, кованые, двутаврового сечения, нижней (разъемной) головкой они соединяются с коленчатым валом через шатунные подшипники скольжения, верхней головкой — с поршневым пальцем.

Палец плавающего типа, он свободно поворачивается в бобышках поршня и в бронзовой втулке верхней головки шатуна. Осевое перемещение поршневого пальца ограничено двумя стопорными кольцами, установлеными в проточках бобышек поршня.

Поршни — литые, из алюминиевого сплава, с двумя компрессионными и одним маслосъемным кольцами.

Головка блока цилиндров ЗМЗ-402 автомобилей Газель ГАЗ-2705 отлита из алюминиевого сплава, с запрессованными чугунными седлами и прессованными из порошкового материала направляющими втулками клапанов.

Клапаны приводятся в действие через цилиндрические толкатели, штанги и коромысла. Каждый клапан снабжен двумя пружинами.

Распредвал Газель ГАЗ-2705 — литой, чугунный, вращается в пяти подшипниках скольжения. От осевых смещений он удерживается пластиной, входящей в выточку вала и установленной на передней части двигателя.

Привод распределительного вала — косозубыми шестернями, при этом ведомая шестерня для снижения шума выполнена из текстолита или полиамида.

Система смазки двигателя ЗМЗ-402 автомобилей Газель ГАЗ-2705— комбинированная: под давлением смазываются коренные и шатунные подшипники коленчатого вала, опоры распределительного вала, подшипники валика привода масляного насоса, подшипники коромыcел, верхние концы штанг толкателей и шестерни привода распределительного вала. Остальные детали смазываются разбрызгиванием.

Масляный насос — шестеренчатый, односекционный с приводом от распределительного вала посредством пары винтовых шестерен. В систему смазки встроены масляный радиатор и полнопоточный фильтр.

Система вентиляции картера — закрытая, принудительная, с отводом картерных газов через маслоотделитель в систему впуска. Некоторые двигатели оснащены системой рециркуляции отработавших газов.

Рис.1.Система охлаждения двигателей Газель ГАЗ-2705

I – с одним отопителем; II – с двумя отопителями и электронасосом; 1 – расширительный бачок; 2 – термостат; 3 – датчик указателя температуры охлаждающей жидкости; 4 – радиатор; 5 – сливная пробка (кран) радиатора; 6 – вентилятор; 7 – ремень привода вентилятора; 8 – ремень привода насоса охлаждающей жидкости; 9 – насос охлаждающей жидкости; 10 – сливной кран блока цилиндров; 12 – электронасос системы отопления; 11, 13 – кран отопителя; 14 – радиатор дополнительного отопителя; 15, 16 – радиатор основного отопителя; 17 – основной клапан термостата; 18 – байпасный клапан.

Система охлаждения автомобилей Газель ГАЗ-2705 — жидкостная, закрытого типа, с принудительной циркуляцией.

Насос обеспечивает постоянный поток жидкости через рубашку охлаждения блока и головки блока цилиндров, после чего жидкость проходит через термостат и радиатор, отдавая тепло окружающему воздуху.

Рубашка охлаждения, насос, термостат и радиатор образуют "большой круг" циркуляции.

В систему охлаждения включены радиатор отопителя кабины, радиатор дополнительного отопителя (для фургонов с двумя рядами сидений и автобусов), и электронасос, установленый на отводящем шланге системы отопления (для автомобилей с двумя рядами сидений и автобусов).

Количество жидкости, проходящей через радиатор отопителя не зависит от термостата и регулируется только краном отопителя.

Водяной насос двигателя ЗМЗ-402 — центробежного типа, размещен в передней части блока цилиндров с приводом от шкива коленчатого вала поликлиновым или клиновым ремнем. Перераспределением потоков жидкости управляет термостат, с двумя клапанами: основным и байпасным.

На холодном двигателе основной клапан закрыт, и вся жидкость циркулирует по «малому кругу», возвращаясь сразу в рубашку охлаждения минуя радиатор. Это ускоряет прогрев холодного двигателя.

При температуре 80–84°С основной клапан начинает открываться, пропуская часть жидкости по большому кругу, а байпасный — закрывается.

При температуре 94°С основной клапан открывается полностью, а байпасный закрывается и вся жидкость циркулирует через радиатор двигателя.

Вентилятор — с шестилопастной пластмассовой крыльчаткой. Ось вентилятора вращается в двух подшипниках. Подшипники установлены в специальном кронштейне, закрепленном на крышке распределительных шестерен тремя шпильками.

Радиатор двигателя Газель ГАЗ-2705 — трубчато-ленточный, с боковыми пластмассовыми бачками. Бачки соединены с остовом радиатора через резиновую уплотнительную прокладку путем обжимки опорной пластины по фланцу бачков.

На бачках и верхней пластине остова радиатора имеются кронштейны для крепления радиатора к кузову. На левом по ходу автомобиля бачке в нижней части имеется пробка или кран для слива охлаждающей жидкости.

Рис.2. Топливная система двигателя ЗМЗ-402 автомобилей Газель ГАЗ-2705

1 — топливный насос; 2 — фильтр тонкой очистки топлива; 3 — питающий топливопровод; 4 — воздухозаборный шланг; 5 — карбюратор; 6 — воздушный фильтр; 7,9 — штуцеры; 8 — крышка фильтра тонкой очистки; 10 — прокладка; 11 — фильтрующий элемент; 12 — пружина; 13 — стакан-отстойник; 14 — держатель стакана-отстойника; 15,16 — штуцеры; 17 — крышка фильтра-отстойника; 18 — прокладка; 19 — фильтрующий элемент; 20 — пружина; 21 — корпус отстойника с кронштейном крепления; 22 — сливная пробка; 23 — сетчатый фильтр топливозаборника; 24 — кронштейн топливного бака; 25 — сливной трубопровод; 26 — топливозаборник; 27 — топливный бак; 28 — датчик указателя уровня топлива; 29 — хомут; 30 — наливная горловина; 31 — фильтр-отстойник; 32 — рычаг ручного привода топливного насоса; 33 — прокладка топливного насоса.

Система питания (топливная система) двигателя Газель ГАЗ-2705 состоит из топливного бака, топливопроводов, топливного насоса, фильтра-отстойника, фильтра тонкой очистки топлива, карбюратора К-151 с приводом дроссельных и воздушной заслонок, воздушного фильтра.

Топливо, под действием разрежения, создаваемого топливным насосом, проходит через сетку топливозаборника и по топливопроводу поступает в корпус фильтра-отстойника.

Вода и крупные механические частицы остаются в корпусе, а топливо проходит через фильтрующий элемент, состоящий из набора тонких стальных пластин, и по трубопроводу подается к топливному насосу.

После насоса топливо проходит через фильтрующий элемент фильтра тонкой очистки и поступает в карбюратор. Воздух, необходимый для образования рабочей смеси, подается в карбюратор через воздушный фильтр.

Топливный бак автомобилей Газель ГАЗ-2705— расположен с левой стороны на лонжероне рамы. При установке двух баков они расположены по обеим сторонам автомобиля.

Баки крепятся к лонжеронам при помощи кронштейнов и хомутов. Между хомутами и баком уложены картонные прокладки.

На фургонах и автобусах устанавливается только металлический бак, на остальных автомобилях могут быть установлены металлический или пластмассовый топливные баки.

Заправочная емкость металлического бака составляет 70 л, пластмассового — 60 л.

В верхней части бака находится топливозаборник, состоящий из трубки и фильтра в виде латунной сетки, а также датчик электрического указателя уровня топлива. В нижней части бака расположена сливная пробка.

Наливная горловина пластмассового топливного бака закреплена на задней панели кабины и соединена с баком резиновым шлангом. Резьбовая пробка наливной трубы — без клапанов.

Паровоздушный клапан соединен с баком с помощью поливинилхлоридной трубки и штуцера с шариковым клапаном, предотвращающим вытекание топлива из бака при опрокидывании автомобиля в аварийных ситуациях.

Паровоздушный клапан имеет впускной и выпускной клапаны. Впускной клапан срабатывает при разрежении в баке 0,44–3,53 кПа, выпускной — при давлении 0,39–1,62 кПа.

На фургонах и автобусах Газель ГАЗ-2705 наливная горловина бака расположена в специальной нише. Снаружи горловина закрыта лючком.

Пробка наливной горловины металлического бака имеет впускной и выпускной клапаны, аналогичные паровоздушному клапану пластмассового топливного бака.

При заполнении бака вытесняемый топливом воздух отводится в атмосферу через воздушную трубку.Топливопроводы выполнены из латунных трубок.

Трубки соединены с топливным насосом, баком, фильтром-отстойником, фильтром тонкой очистки топлива и карбюратором посредством штуцеров, конических муфт, накидных гаек и гибких шлангов со стяжными хомутами.

Сливной топливопровод отводит излишки топлива от карбюратора, что улучшает работу системы питания и пуск горячего двигателя при высокой температуре окружающего воздуха. При установке двух баков слив топлива из карбюратора в бак отсутствует.

Воздушный фильтр двигателя ЗМЗ-402 автомобилей Газель ГАЗ-2705— сухого типа, со сменным фильтрующим элементом из пористого картона установлен на карбюраторе через резиновую прокладку.

Фильтр снабжен воздухозаборным гофрированным шлангом, соединенным с металлическим патрубком, расположенным на брызговике справа.

Привод дроссельных и воздушной заслонок состоит из педали, тросика, соединяющего педаль с сектором рычага дроссельных заслонок, наконечников с сальниками, регулировочных гаек, муфт и тяги воздушной заслонки карбюратора с ручкой, расположенной на панели приборов.

Управление воздушной заслонкой карбюратора осуществляется ручкой тяги с места водителя. Когда ручка находится в исходном положении (утоплена), воздушная заслонка полностью открыта.

Топливный насос (бензонасос) двигателя автомобилей Газель ГАЗ-2705— диафрагменного типа, приводится в действие от эксцентрика на распределительном валу.

Клапан насоса состоит из обоймы, изготовляемой из цинкового сплава, резинового клапана и латунной пластины, поджимаемых пружиной из бронзовой проволоки. Над всасывающими клапанами насоса установлен фильтр, изготовленный из мелкой латунной сетки.

Для заполнения карбюратора топливом при неработающем двигателе насос имеет рычаг ручного привода. Для предотвращения попадания бензина в картер при повреждении диафрагмы в корпусе насоса имеется отверстие с сетчатым фильтром.

Топливный фильтр-отстойник установлен на левом лонжероне рамы перед топливным баком и предназначен для отделения от топлива воды и механических примесей размером более 0,05 мм.

Для слива отстоя внизу корпуса фильтра имеется сливная пробка. Для очистки топлива от механических примесей фильтр снабжен фильтрующим элементом, состоящим из набора тонких металлических пластин.

Фильтр тонкой очистки топлива устанавливается на двигателе перед карбюратором и состоит из корпуса, резиновой прокладки, уплотнительной резиновой втулки, керамического или бумажного фильтрующего элемента, пружины, стакана-отстойника и деталей его крепления.



_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

spezz.ru

Двигатель ЗМЗ-4025 и ЗМЗ-4026 на ГАЗель ГАЗ-3302 и ГАЗ-2705

На автомобили ГАЗель ГАЗ-3302 и ГАЗ-2705 может быть установлен карбюраторный двигатель ЗМЗ-4025 или ЗМЗ-4026. Первый предназначен для работы на бензине А-80, второй — на бензине А-92. Двигатель ЗМЗ-4025 и ЗМЗ-4026 карбюраторный, четырехцилиндровый, рядный. Четырехтактный с двумя клапанами на цилиндр и распределительным валом в блоке цилиндров. Порядок работы цилиндров: 1-2-4-3. Двигатели оборудованы бесконтактной системой зажигания.

Двигатель ЗМЗ-4025 и ЗМЗ-4026 автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705, общее устройство, характеристики и особенности конструкции.

Блок цилиндров двигателей ЗМЗ-4025 и ЗМЗ-4026 отлит из алюминиевого сплава. В него вставлены гильзы цилиндров, отлитые из износостойкого чугуна. В нижней части блока выполнены пять опор коренных подшипников. Крышки коренных подшипников изготовлены из ковкого чугуна и прикреплены к блоку двумя шпильками. Крышки подшипников обрабатывают совместно с блоком, поэтому их нельзя менять местами.

Разрез двигателя ЗМЗ-4025 и ЗМЗ-4026 автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705.

Двигатель ЗМЗ-4025 и ЗМЗ-4026 автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705, вид слева.

Двигатель ЗМЗ-4025 и ЗМЗ-4026 автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705, вид справа.

Поперечный разрез двигателей ЗМЗ-4025 и ЗМЗ-4026 автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705.

Крышка первого подшипника обработана по торцам совместно с блоком под установку двух упорных шайб для ограничения осевого перемещения коленчатого вала. На крышках второго, третьего и четвертого подшипников выбиты их порядковые номера. К переднему торцу блока прикреплена крышка распределительных шестерен, отлитая из алюминиевого сплава, в которую вставлен передний сальник коленчатого вала. К заднему торцу блока прикреплен картер сцепления.

Технические характеристики двигателей ЗМЗ-4025 и ЗМЗ-4026 автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705.

Снизу к блоку прикреплен масляный картер. Сверху — головка блока цилиндров. В передней части двигателя ЗМЗ-4025 и ЗМЗ-4026 расположен привод клиновым ремнем насоса охлаждающей жидкости, вентилятора и генератора. Силовой агрегат крепится к раме автомобиля на трех опорах — две резиновые подушки размещены с правой и левой сторон двигателя. Третья опора установлена под задним картером коробки передач.

Головка блока цилиндров двигателей ЗМЗ-4025 и ЗМЗ-4026.

Головка блока цилиндров отлита из алюминиевого сплава. В ней вертикально установлены впускные и выпускные клапаны. Привод клапанов осуществляется от распределительного вала, расположенного в блоке цилиндров, через толкатели, штанги и коромысла. Ось коромысел клапанов установлена в головке блока на стойках. В головке блока с большим натягом установлены седла и направляющие втулки клапанов. В нижней части головки блока расположены камеры сгорания.

Головки блоков двигателей ЗМЗ-4025 и ЗМЗ-4026 отличаются по объему камер сгорания и высоте. Высота головки блока двигателя ЗМЗ-4026 равна 94,4 мм, а ЗМЗ-4025 — 98 мм. Сверху головка блока закрыта штампованной крышкой.

Поршни двигателей ЗМЗ-4025 и ЗМЗ-4026.

Поршни отлиты из алюминиевого сплава, днище поршня плоское. Для правильной установки поршня в цилиндр на боковой стенке у бобышки под поршневой палец отлита надпись «ПЕРЕД». Поршень устанавливают в цилиндр так, чтобы эта надпись была обращена к передней части двигателя. На каждом поршне установлены кольца. Два компрессионных и одно маслосъемное.

Верхнее компрессионное кольцо отлито из высокопрочного чугуна. Рабочая поверхность этого кольца покрыта слоем хрома для увеличения износостойкости. Рабочая поверхность нижнего компрессионного кольца, отлитого из серого чугуна, покрыта слоем олова, что улучшает его приработку. На внутренней поверхности этого кольца есть проточка. Кольцо нужно устанавливать этой проточкой вверх, к днищу поршня.

Маслосъемное кольцо состоит из четырех элементов: двух стальных дисков и двух расширителей (осевого и радиального). Рабочая поверхность дисков покрыта слоем хрома. Поршень прикреплен к шатуну поршневым пальцем плавающего типа. Палец не закреплен неподвижно ни в поршне, ни в шатуне. От осевого перемещения палец удерживают два пружинных стопорных кольца, которые установлены в канавках бобышек поршней.

Шатуны двигателей ЗМЗ-4025 и ЗМЗ-4026.

Шатуны стальные, кованые, со стержнем двутаврового сечения. В верхнюю головку шатуна запрессована втулка из оловянистой бронзы. Крышка нижней головки шатуна прикреплена двумя болтами. Гайки шатунных болтов застопорены герметиком. Крышки шатунов обрабатывают совместно с шатунами, поэтому их нельзя переставлять с одного шатуна на другой. На шатунах и их крышках выбиты номера соответствующих цилиндров.

В стержне шатуна у нижней головки выполнено отверстие для смазки зеркала цилиндра. Это отверстие должно быть направлено вправо в сторону противоположную распределительному валу. Масса поршней, собранных с шатунами, не должна отличаться более чем на 12 грамм для разных цилиндров. В нижнюю головку шатуна устанавливают тонкостенные шатунные вкладыши.

Коленчатый вал двигателей ЗМЗ-4025 и ЗМЗ-4026.

Коленчатый вал отлит из высокопрочного чугуна. Вращается в пяти коренных подшипниках скольжения. От осевого перемещения его удерживают упорные шайбы, установленные на передней шейке. В заднем торце вала есть гнездо для установки шарикового подшипника первичного вала коробки передач. К заднему концу коленчатого вала четырьмя болтами прикреплен маховик, отлитый из серого чугуна.

Распределительный вал двигателей ЗМЗ-4025 и ЗМЗ-4026.

Распределительный вал — литой, чугунный, вращается в пяти подшипниках скольжения. От осевых смещений он удерживается пластиной, входящей в выточку вала и установленной на передней части двигателя. Привод распределительного вала — косозубыми шестернями, при этом ведомая шестерня для снижения шума выполнена из текстолита или полиамида.

Система охлаждения двигателей ЗМЗ-4025 и ЗМЗ-4026.

Система охлаждения — жидкостная, закрытого типа с принудительной циркуляцией. Насос охлаждающей жидкости — центробежного типа, приводится от коленчатого вала клиновым ремнем совместно с вентилятором и генератором. В систему охлаждения встроен термостат.

Система смазки двигателей ЗМЗ-4025 и ЗМЗ-4026.

Система смазки двигателя — комбинированная. Под давлением смазываются коренные и шатунные подшипники коленчатого вала, опоры распределительного вала, подшипники валика привода масляного насоса, подшипники коромыcел, верхние концы штанг толкателей и шестерни привода распределительного вала. Остальные детали смазываются разбрызгиванием.

Масляный насос — шестеренчатый, односекционный с приводом от распределительного вала посредством пары винтовых шестерен. В систему смазки встроены масляный радиатор и полнопоточный фильтр.

Система вентиляции картера двигателей ЗМЗ-4025 и ЗМЗ-4026.

Система вентиляции картера — закрытая, принудительная, с отводом картерных газов через маслоотделитель в систему впуска. Некоторые двигатели ЗМЗ-4025 и ЗМЗ-4026 оснащены системой рециркуляции отработавших газов.

Похожие статьи:

  • Поршень двигателей ЗМЗ-402, ЗМЗ-405, ЗМЗ-406, ЗМЗ-409, общие сведения, размеры и маркировка.
  • Электронные реле 23.3747, 231.3747, 49.3747, 491.3747 указателей поворота и аварийной сигнализации, устройство, принцип работы.
  • Автобусы БОГДАН А-064, А-091, А-092, А-092КВ, А-92Н, А-30141, А-301, С-09211, руководство по ремонту и эксплуатации, каталог деталей и сборочных единиц, электросхемы.
  • Техническое обслуживание свечей зажигания двигателя УМЗ-421, провода высокого напряжения.
  • Блок цилиндров УМЗ-421, размерные группы гильз блока цилиндров двигателя УМЗ-421.
  • Каталог автомобильных двигателей внутреннего сгорания ЗМЗ.

auto.kombat.com.ua

3.0 Технические данные и характеристики автомобилей ГАЗ 2705 1995+

Параметр

Модель автомобиля

ГАЗ-2705, ГАЗ-2705  <Комби>

ГАЗ-3221

ГАЗ-32212

ГАЗ-32213

Общие данные

Тип автомобиля

Цельнометаллический автофургон

3250

3250

3500

Полная масса*, кг

3500

2500

2440

2440

Масса снаряженного автомобиля, кг

   2000    2090**



База, мм

2900

2900

Габаритные размеры, мм:





длина

5500

5500

ширина

2075

2075

высота

2285

2255

Колея передних колес

1700

1700

Колея задних колес (между серединами сдвоенных шин), мм

1560

1560

Дорожный просвет (под картером заднего моста при полной массе), мм

170

170

Минимальный радиус поворота по колее наружного переднего колеса, м

5,5

5,5

Максимальная скорость автомобиля на горизонтальном участке ровного шоссе, км/ч

115

115

Расход топлива по ГОСТ 20306-90 при движении с постоянной скоростью, л/100 км:





для автомобиля с двигателями УМЗ-4215, ЗМЗ-4025, -4026:

  60 км/ч

11

11

  80 км/ч

15

15

для автомобилей с двигателями УМЗ-4061, -4063:





  60 км/ч

10,5

10,5

  80 км/ч

13

13

Углы свеса (с нагрузкой), град:





передний

22

22

задний

18

18

Максимальный подъем, преодолеваемый автомобилем с полной нагрузкой, %

26

26

Погрузочная высота фургона, мм

725

-

Объем грузового салона фургона, мм3

9/6**

-

* Полная масса автобусов указана с учетом посадки водителя и пассажиров по количеству установленных сидений.

** Для ГАЗ-2705 <Комби>.


Двигатель

Параметр

Модель двигателя

ЗМЗ-40250*

ЗМЗ-40260*

ЗМЗ-40610*

ЗМЗ-4063*

УМЗ-4215С*

УМЗ-42150*

Тип

4-тактный, карбюраторный

Число и расположение цилиндров

Четырехрядное

Диаметр цилиндра и ход поршня, мм

92х92

92х86

100х92

Рабочий объем цилиндров, л

2,445

2,3

2,89

Степень сжатия

6,7

8,2

8

9,3

8,2

7

Номинальная мощность, кВт (л. с.):



брутто

66,2(90)

73,5(100)

73,5(100)

80,9(110)

80,9(110)

76,0(103)

нетто

56,1(76)

63,4(86)

64,8(88)

72,2(98)

70,5(96)

65,4(89)

Максимальный крутящий момент, Н·м (кгс·м):



брутто

173(17,6)

182(18,6)

181(18,5)

191 (19,5)

216(22)

206(21)

нетто

164(16,7)

172(17,5)

168(17,0)

172(17,5)

206(21,0)

196(20,0)

при частоте вращения коленчатого вала мин-1

2400-2600

3500

2200-2500

Частота вращения коленчатого вала в режиме холостого хода, мин-1



минимальная

600+50

750+50

750+50

повышенная

2700+50

2750+50

2400+50

Марка бензина

АИ-80

АИ-93   А-92

АИ-80

АИ-93   А-92

АИ-93   А-92

АИ-80

Порядок работы коленчатого вала

1-2-4-3

1-3-4-2

1-2-4-3

Направление вращения коленчатого вала

Правое (наблюдая со стороны вентилятора)

Система питания

С подогревом рабочей смеси отработавшими газами

С жидкостями подогревом рабочей смеси





Карбюратор

К-151, К-151С

К-151Д

К-151Т

Воздушный фильтр

Сухой с картонным фильтрующим элементом

Параметр

Значение

Трансмиссия

Сцепление

Однодисковое, сухое с гидравлическим приводом выключения

Коробка передач

Механическая, 5-ступенчатая с синхронизаторами на всех передачах переднего хода. Передаточные числа: I передача - 4,05; II - 2,34; III - 1,395; IV - 0,849;             V - 0,849 и задний ход - 3,51

Масса коробки передач, кг

32

Карданная передача

Открытого типа. Имеет два вала и три карданных шарнира с игольчатыми подшипниками. Снабжена промежуточной опорой

Ведущий мост:



главная передача

Коническая, гипоидная, передаточное число - 5,125 (4,556*)

дифференциал

С коническими шестернями

полуоси

Полностью разгруженные

Масса заднего моста с тормозами и ступицами, кг

146

Ходовая часть

Колеса

Дисковые с неразборным ободом 51/2jх16Н2

Шины

Пневматические, радиальные, размером 175 R16 или 185/75 R16 С

Подвески:



передняя

Две продольные листовые рессоры

задняя

Две продольные листовые рессоры с дополнительными** рессорами

Амортизаторы

Гидравлические, телескопические двухстороннего действия. Установлены по два в передней и задней подвесках

Рулевое управление

Тип рулевого механизма

Винт - шариковая гайка

Рулевая колонка

С регулируемыми наклоном и высотой

Передаточное число

23,09 (в средней части)

Тормозная система

Гидропривод рабочей тормозной системы

Двухконтурная с гидравлическим приводом и вакуумным усилителем

Тормозные механизмы:



передних колес

Дисковые

задних колес

Барабанные

Запасная тормозная система

Каждый контур рабочей тормозной системы

Стояночная тормозная система

С механическим тросовым приводом к тормозным механизмам задних колес

** Условный знак, заменяющий букву комплектации двигателя.

** Для автомобиля с двигателями УМЗ-4215.


Параметр

Значение

Электрооборудование

Тип

Постоянного тока, однопроводное. Отрицательные выводы источников питания и потребителей соединены с корпусом

Номинальное напряжение, В

12

Генератор:



для двигателей ЗМЗ-4025, ЗМЗ-4026

16.3701 или 191.3771

для двигателей ЗМЗ-4061, ЗМЗ-4063

9122.3701 или 2502.3771

для двигателей УМЗ

1641.3701

Регулятор напряжения (ЗМЗ-4025, ЗМЗ-4026, УМЗ)

13.3702-04 или 50.3702

Стартер:



для двигателей ЗМЗ-4025, ЗМЗ-4026

422.3708000 или 4216.3708.000-01 или 4227.3708000 или 4217.3708001-01

для двигателей ЗМЗ-4061, ЗМЗ-4063

60I2.370.8000 или 4216.3708000-07 или 406.3708000

для двигателей УМЗ

42.3708 или 421.3708-01

Система управления двигателем ЗMЗ-4061, ЗMЗ-4063

Микас 7.1 (243.3763-01 или 243.3763-21)*

блок управления

0261210113** или 23.3847 или ДС-1

датчик синхронизации

45.3829 или 0261230037**

датчик абсолютного давления

19.3828 или 405226

датчик температyры охлаждающей жидкости (датчик системы управления)



датчик детонации

0261231046** или GT 305 или 18.3885

Катушка зажигания:



для двигателей ЗМЗ-4025, ЗМЗ-4026, УМЗ

Б 116-02 или 3122.3705 или 41.3705 или 4715.3705 или 27.3705 или Б116-03

для двигателей ЗMЗ-4063, ЗМЗ-40522

3012.3705 или 406.3705 (по 2 шт.)

Электромагнитный клапан ЭПХХ

19.3741 или ИЖКЭ-3741

Свечи зажигания:



для двигателей ЗМЗ-402

А 14 ВР

для двигателей ЗMЗ-406, ЗМЗ-40

А 14ДВР или WR8DC** или LR17YG***

для двигателей УМЗ-4215С

А 17В или N15YC***

для двигателей УМЗ-42150

А 11 или N17YC***

Датчик-распределитель зажигания:



для двигателей ЗМЗ-402

19.3706

для двигателей УМЗ

33.3706

Koммyтатор (ЗМЗ-4025, ЗМЗ-4026, УМЗ)

131.3734 или 131.3734-01 или 94.3734-01 или 90.3734

Датчик температуры охлаждающей жидкости

ТМ 106-10 или ТМ 106-11

Датчик аварийной температуры охлаждающей жидкости

ТМ 111-02

Датчик указателя давления масла

23.3829

Датчик сигнализатора аварийного давления масла

30.3829 или ММ 111В

Блок управления электромуфтой вентилятора (ЗМЗ-4025, ЗМЗ-4026, УМЗ)

40.3763

Аккумуляторная батарея

6CT-55A

Выключатель батареи (для автобусов)

13.3737 дистанционный

Фары:



правая

0301215 202 или 1512.3775000

левая

0301215 201 или 1502.3775000

Задние фонари:



для автомобилей с платформой

171.3716 или 7702.3716

для автофургонов и автобусов

70.3716 (правый), 701.3716 (левый)

Стеклоочиститель

60.5205010 или 70.5205000

Комплект звуковых сигналов

22.3721/221.3721

Кузов

Кузов

Цельнометаллический, полукапотный, имеет пять дверей - две распашные двери кабины, боковую сдвижную и две распашные задние двери салона

Кабина автобусов

Двух- или трехместная

Кабина автофургонов

Трехместная (ГАЗ-2705), семиместная (ГАЗ-2705 <Комби>)

Габаритные размеры (внутренние) грузового салона автофургона, мм:



длина

3140 (ГАЗ-2705), 2000 (ГАЗ-2705 <Комби>)

ширина

1830

высота

1500

* С функцией управления реле-электромуфты вентилятора.

** Изделия фирмы <Bosch>.

*** Изделия фирмы <BRICK>.

Основные данные для регулировок и контроля

Зазор между коромыслами и клапанами на холодном двигателе при 15-20° С, мм:

двигатели ЗМЗ-4025, ЗМЗ-4026

0,35-0,45

двигатели УМЗ:

  для выпускных клапанов 1 и 4 цилиндров

0,3-0,35

  для остальных клапанов

0,35-0,4

Нормальная температура жидкости в системе охлаждения, °С:

двигатели ЗМЗ-4025, 4026

80-90

двигатели ЗМЗ-4061, 4063

80-105

двигатели УМЗ-4215

80-105

Минимальная частота вращения коленчатого вала в режиме холостого хода:

двигатели ЗМЗ-4025, 4026

550-650

двигатели УМЗ-4215, ЗМЗ-4061, 4063

700-800

Зазор между электродами свечей, мм:

двигатели ЗМЗ-4025, 4026

0,8-0,95

двигатели УМЗ-4215, ЗМЗ-4061, 4063

0,7-0,85

Прогиб ремня между шкивами генератора и водяного насоса (двигатели ЗМЗ-4061, 4063) при нажатии с усилием 80 Н (8 кгс), мм

15

Прогиб ремня вентилятора (двигатели УМЗ-4215, ЗМЗ-4025, ЗМЗ-4026) при нажатии с усилием 40 Н (4 кгс), мм

7-9

Прогиб ремня водяного насоса и генератора (двигатели УМЗ-4215, ЗМЗ-4025, ЗМЗ-4026) при нажатии с усилием 4 Н (4 кгс), мм

8-10

Свободный ход педали сцепления, мм

12-28

Свободный ход педали тормоза при неработающем двигателе, мм

3-5

Суммарный люфт рулевого колеса в положении, соответствующем прямолинейному движению, град.

не более 25 (20°)*

Минимально допустимая толщина фрикционных накладок, мм:

для колодок передних дисковых тормозных механизмов

3

для накладок задних барабанных тормозных механизмов

1

Уклон, на котором автомобиль с полной нагрузкой удерживается стояночной тормозной системой, не более, %

16

Углы установки передних колес:

развал**

поперечный наклон шкворня**

продольный наклон шкворня**

3°28`+30`

схождение колес, мм

0-3

Давление воздуха в шинах, кПа (кгс/см2):

передних колес

290+10 (3,0+0,1)

задних колес

290+10 (3,0+0,1)

Давление воздуха в шинах каждой оси должно быть одинаковым, согласно указанным величинам

270+10 (2,8+0,1)*

Заправочные объемы

Топливный бак, л

70

Система охлаждения двигателя, л:

с одним отопителем (для ГАЗ-2705)

9,7

с дополнительным отопителем (для автобусов и ГАЗ-2705 <Комби>)

11,5

Система смазки двигателя, л:

двигатели ЗМЗ-4025, -4026, -4061, -4063

6,0

двигатели УМЗ-4215 (без объема масляного радиатора)

5,8

Коробка передач, л

1,2

Задний мост, л

2,2(3,0**)

Рулевой механизм

0,45-0,5

Амортизаторы (каждый), л

0,28(0,345***)

Система гидравлического привода тормозов, л

0,52

Система гидравлического привода выключения сцепления, л

0,2

Количество смазки в двух ступицах передних колес, г

270

Количество смазки в двух ступицах задних колес, г

66

Бачок смывателя ветрового стекла, л

1,5

** Для автобусов.

*** Для заднего моста с балкой типа <банджо>.

*** Для амортизаторов, устанавливаемых до 1997 г.


www.rrrauto.ru

Ремонт ГАЗ 2705 (Газель) : Возможные неисправности двигателя

Вероятная причина

Способ устранения

1. Двигатель не пускается

1.1. Нарушение подачи топлива

Засорены сетчатые фильтры карбюратора, топливного насоса или фильтры очистки топлива

Промыть фильтры в неэтилированном бензине. Заменить фильтр тонкой очистки топлива, промыть фильтрующий элемент фильтра-отстойника

Повреждена диафрагма топливного насоса или нарушена герметичность клапанов

Заменить диафрагму или клапаны

Замерзла вода в фильтрах грубой и тонкой очистки топлива или в топливопроводе

Прогреть отстойники фильтров или топливопровод горячей водой

Засорен топливопровод

Продуть топливопровод сжатым воздухом

Заело клапан подачи топлива поплавковой камеры в закрытом положении

Промыть клапан в неэтилированном бензине, заменить уплотнительную шайбу

1.2. Бедная горючая смесь (хлопки в карбюраторе)

См. п. 1.1



Не закрывается полностью воздушная заслонка

Отрегулировать привод воздушной заслонки

Засорены жиклеры: главный и холостого хода

Промыть и продуть жиклеры воздухом

Неплотности в соединениях карбюратора с впускной трубой и впускной трубы с головкой блока цилиндров

Подтянуть крепления, при необходимости заменить прокладки

Низкий уровень бензина в поплавковой камере карбюратора

Отрегулировать уровень

Заедание клапана рециркуляции отработавших газов в открытом положении

Заменить клапан рециркуляции

1.3. Богатая горючая смесь (хлопки в глушителе)

Прикрыта воздушная заслонка

Открыть воздушную заслонку, продуть цилиндры, проворачивая коленчатый вал при открытых дроссельных заслонках

Нарушена герметичность клапана подачи топлива

Заменить уплотнительную шайбу клапана

Нарушена герметичность поплавка

Восстановить герметичность поплавка

Засорены воздушные жиклеры дозирующих систем

Промыть жиклеры неэтилированным бензином и продуть сжатым воздухом

Винт качества смеси отрегулирован на богатую смесь

Отрегулировать необходимый состав топливовоздушной смеси

Повышенный уровень бензина в поплавковой камере

Отрегулировать уровень

1.4. Двигатель не пускается в холодное время

Не закрывается воздушная заслонка

Отрегулировать тягу привода воздушной заслонки. Для этого нажать на педаль акселератора и вытянуть ручку тяги воздушной заслонки. Рычаг воздушной заслонки зафиксировать на тяге в закрытом положении заслонки

1.5. Неисправности в системе зажигания

Неисправна катушка зажигания

Заменить катушку зажигания

Неисправен коммутатор*

Заменить коммутатор

Отсутствие надежного контакта в цепи системы зажигания

Подтянуть контакты

Неисправен датчик-распределитель*

Заменить датчик-распределитель

Неисправны датчики системы управления двигателем**

Заменить датчики

Неисправен блок управления**

Заменить блок управления

2. Двигатель работает неустойчиво

2.1. Перебои на малой частоте вращения коленчатого вала в режиме холостого хода

Высокий или низкий уровень бензина в поплавковой камере карбюратора

Отрегулировать уровень

Неправильная регулировка холостого хода

Отрегулировать систему холостого хода

Наличие воды в топливном баке

Слить отстой

Неправильная регулировка зазоров клапанов*

Отрегулировать зазоры в клапанном механизме

Пробой бегунка, пластмассовой крышки катушки зажигания или крышки датчика-распределителя зажигания*

Заменить бегунок, катушку зажигания или крышку датчика-распределителя зажигания

Негерметичность фланцевых соединений карбюратора, впускной трубы

Подтянуть крепления фланцевых соединений, при необходимости заменить прокладки

Неисправен экономайзер принудительного холостого хода

Трубку запорного устройства необходимо соединить с трубкой, расположенной на другой стороне корпуса, ниже трубки вакуум-корректора. Если холостой ход восстановится, отремонтировать или заменить систему отключения подачи топлива. Если не восстановится, промыть каналы холостого хода, проверить герметичность заглушек на карбюраторе

Нагар на свечах

Очистить свечи

Негерметичность соединений трубки вакуумного регулятора**

Проверить и при необходимости устранить негерметичность

2.2. Перебои в одном или нескольких цилиндрах двигателя

Прогорание крышки датчика-распределителя зажигания*

Заменить крышку

Пробой провода высокого напряжения

Заменить неисправный провод

Нагар на свече

Очистить нагар пескоструйным аппаратом

Не работает свеча зажигания

Заменить свечу зажигания

Неисправна двухвыводная катушка зажигания

Заменить двухвыводную катушку зажигания

Неисправен блок управления

Заменить блок управления

3. Повышенная токсичность отработавших газов

См. пункты 1.2 и 1.3;



Неправильная установка угла опережения зажигания*

Отрегулировать угол опережения зажигания

Нагар на свечах, неправильный зазор между электродами

Очистить свечи, отрегулировать зазор между электродами

Неправильная регулировка тепловых зазоров между клапанами и коромыслами*

Отрегулировать зазоры в клапанном механизме

Негерметичность клапанов

Притереть клапаны

Износ маслосъемных колпачков

Заменить изношенные колпачки

Износ цилиндро-поршневой группы

Произвести ремонт двигателя

Негерметичность соединений трубки вакуумного регулятора

Проверить и при необходимости устранить негерметичность

Неисправен датчик абсолютного давления**

Заменить датчик

4. Ухудшение динамики автомобиля (плохая приемистость двигателя, двигатель не развивает полной мощности)

Неполное открытие дроссельных заслонок

Отрегулировать привод дроссельных заслонок

См. пункт 1.2



Нарушение работы ускорительного нacoca

Промыть распылитель и каналы ускорительного насоса, продуть сжатым воздухом. Проверить целостность диафрагмы

Неправильная регулировка клапанов газораспределения*

Отрегулировать зазоры клапанов газораспределительного механизма

Неправильная установка угла опережения зажигания*

Отрегулировать угол опережения зажигания

Загрязнен воздушный фильтр;

Заменить фильтрующий элемент

Положение заслонок <зима-лето> не соответствует сезону*

Установить заслонки в положение, соответствующее сезону

5. Повышенный расход бензина

См. пункты 1.2 и 1.3



Загрязнен воздушный фильтр

Заменить фильтрующий элемент

Неправильная установка угла опережения зажигания*

Отрегулировать угол опережения зажигания

Нарушение герметичности системы питания

Проверить герметичность топливопроводов, топливного бака, пробки топливного бака. Устранить обнаруженные неисправности

Неисправности в ходовой части автомобиля

Проверить регулировку тормозов, подшипников ступиц передних колес, давление воздуха в шинах

Высокий уровень топлива в поплавковой камере

Отрегулировать уровень

Загрязнен карбюратор

Промыть карбюратор

Воздушная заслонка остается частично прикрытой

Отрегулировать крепление тяги привода воздушной заслонки

Негерметичность соединений трубки вакуумного регулятора

Проверить и при необходимости устранить

6. Двигатель перегревается

Неисправен термостат

Заменить термостат

Пробуксовывает ремень (ремни*) привода вспомогательных агрегатов

Отрегулировать натяжение ремня (ремней*)

Позднее зажигание*

Отрегулировать угол опережения зажигания

См. пункт 1.2



Засорен радиатор

Промыть систему охлаждения

Неисправен датчик сигнализатора перегрева охлаждающей жидкости

Заменить датчик

7. Двигатель продолжает работать после выключения зажигания

См. пункт 6



Применен низкооктановый бензин

Применить бензин с рекомендованным октановым числом

8. Детонационные стуки в двигателе

Раннее зажигание*

Отрегулировать угол опережения зажигания

Нaгaр на стенках камер сгорания и днищах поршней

Очистить камеры сгорания и днища поршней от нагара

Применен низкооктановый бензин

Применить бензин с рекомендованным активном числом

9. Низкое давление масла

Засорение или заедание редукционного клапана в открытом положении

Промыть детали клапана, прочистить гнездо в корпусе масляного насоса

Неисправен датчик или указатель давления масла

Замерить давление контрольным манометром и при необходимости заменить неисправные приборы

Перегрев двигателя

Устранить причины перегрева

Ослабление усилия пружины редукционного клапана

Заменить пружину

Износ вкладышей коленчатого вала

Заменить вкладыши

Износ деталей масляного насоса

Заменить масляный насос, заменить* прокладку между крышкой и корпусом тонкой бумажной прокладкой

Заниженный или завышенный уровень масла в масляном картере

Долить или слить масло до рекомендуемого уровня по указателю

10. Повышенный расход масла

Износ поршневых колец

Заменить поршневые кольца

Засорение системы вентиляции картера двигателя

Провести обслуживание системы вентиляции

Утечка масла через сальники и неплотности соединений

Заменить сальники и восстановить герметичность соединений подтяжкой или заменой прокладок

Разрушение маслосъемных колпачков

Заменить маслосъемные колпачки

11. Стуки в двигателе

Большие зазоры между коромыслами и клапанами

Отрегулировать зазоры в клапанном механизме

Износ шатунно-поршневой группы

Произвести ремонт двигателя

Износ вкладышей коленчатого вала

Заменить вкладыши

12. Стуки в передней части двигателя (ЗМЗ-4061, ЗМЗ-4063)

Закусывание плунжера гидронатяжителя цепи

Разобрать гидронатяжитель, установить причину закусывания и при необходимости заменить изношенные детали

** Для УМЗ-4215, ЗМЗ-4025, ЗМЗ-4026.

** Для ЗМЗ-4061, ЗМЗ-4063.

automend.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
