Бинокли — их устройство и назначение

Бинокль – это оптический прибор, с помощью которого производится наблюдение за удаленными объектами. Бинокль состоит из двух соединенных вместе зрительных труб, благодаря чему изображение получается стереоскопическим. Это делает наблюдение более комфортным и позволяет более точно оценить величину объекта и расстояние до него, а поскольку наш мозг приспособлен обрабатывать информацию максимально эффективно тогда, когда она поступает от обоих глаз, в бинокль можно разглядеть объект более детально, чем в зрительную (подзорную) трубу той же кратности.

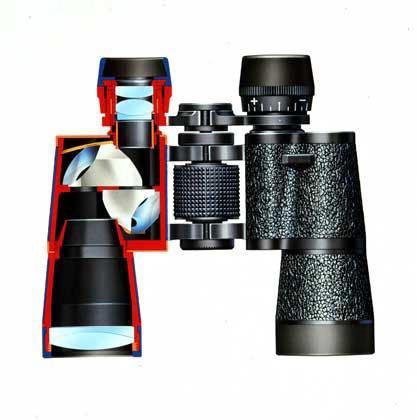

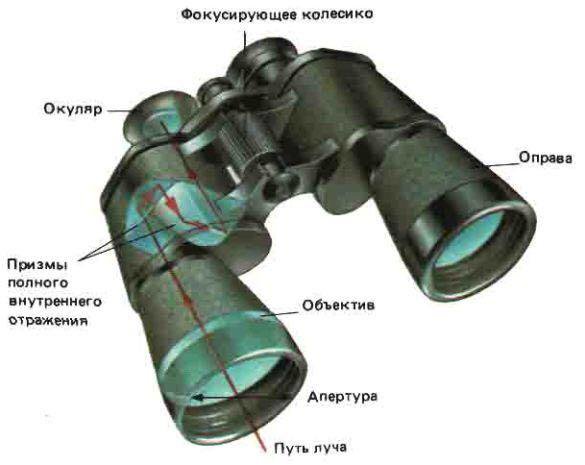

Бинокль, как правило, состоит из оптической части, корпуса и механической системы. Театральные, а также самые дешевые бинокли изготавливаются по схеме Галилея : их оптическая система представляет собой сочетание выпуклой собирающей свет линзы (окуляр) и вогнутой рассеивающей линзы (объектив). Такие бинокли достаточно компактны, но их заметным недостатком являет малое поле зрения.


Оптическая схема бинокля Галилея

Подавляющее большинство современных биноклей изготовлено по схеме Кеплера . Такие бинокли имеют собирающие линзы и в объективе, и в окуляре, а для того, чтобы получаемое изображение имело правильную ориентацию, между линзами бинокля помещают оборачивающие призмы.
Объектив – часть оптической системы, которая формирует изображение – может быть линзовым (то есть, состоять только из линз), зеркальным (представлять собой зеркало) либо зеркально-линзовым (состоять из линз и зеркал). Зеркальные и зеркально-линзовые бинокли , как правило, дешевле и легче линзовых биноклей, но заметно уступают им в качестве изображения. Насколько светлым будет изображение, получаемое при помощи бинокля, зависит от величины линзы его объектива, точнее, ее апертуры, входного отверстия, ограниченного оправой. Чем больше апертура бинокля, тем более светосильным он будет.
Окуляр – выходная линза бинокля – обращена к глазу наблюдателя. Для того, чтобы изображение имело как можно меньше искажений, окуляры биноклей делаются из нескольких элементов, каждый их которых изготовлен из 1-3 склеенных между собой линз.
Для производства окуляров биноклей высшего качества применяются особые оптические стекла с экстра-низкой дисперсией ( ED -стекла).
Бинокли средней ценовой категории нередко оснащены окулярами, линзы которых содержат асферические элементы. Такие окуляры помогают исправить некоторые оптические аберрации, используя всего одну линзу. Это позволяет удешевить бинокль и сделать его более легким. В биноклях экстра-класса асферика не применяется.
Призменные оборачивающие системы бывают двух типов – Porro (порро) и Roof (руф, иначе крышеобразные призмы).

Слева: Схема бинокля с Порро-призмами ; справа: бинокль с Порро-призмами Nikon Action EX 8×40 CF

В биноклях с Порро-призмами используются двойные Z -образные призмы, вследствие чего оптическая ось такого бинокля « ломается » и его трубы имеют выступ. Благодаря тому, что оптические каналы биноклей с Порро-призмами достаточно широко разнесены в пространстве, такие бинокли обеспечивают яркое изображение с хорошей передачей объемности объекта наблюдения.

Слева: Схема прохождения света через призму Аббе-Кёнига ; справа: бинокль с руф-призмами Nikon Monarch ATB 10×42

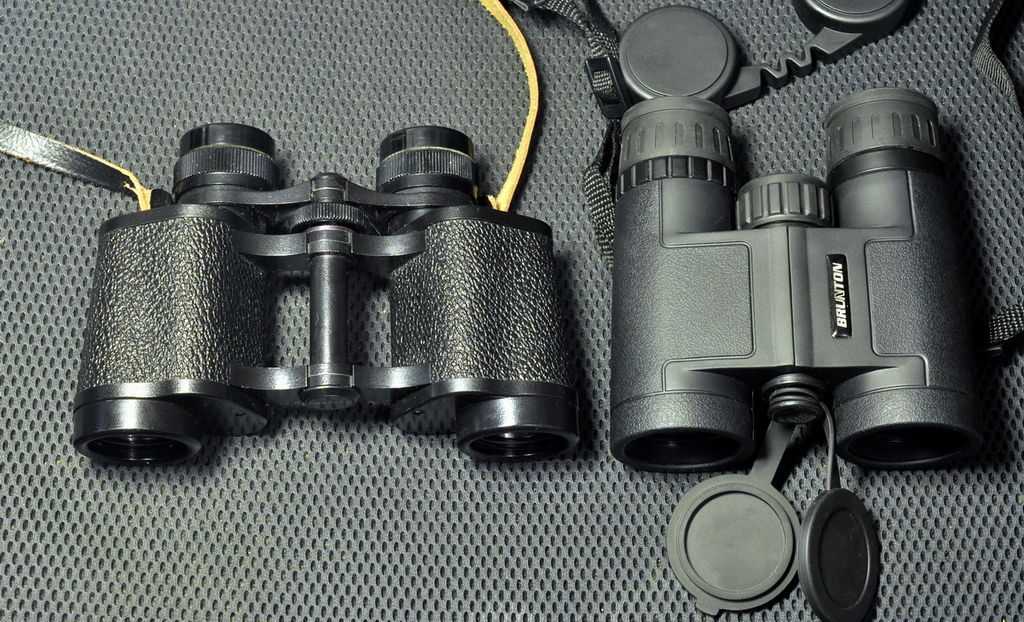

Бинокли с руф-призмами более компактны, чем бинокли с Порро-призмами. В них практически не происходит излома оптической оси. В современных биноклях используются руф-призмы двух типов: Аббе-Кёнига и Шмидта-Пехана. Наиболее распространены бинокли с призмами Аббе-Кёнига. К преимуществам биноклей с руф-призмами можно отнести то, что вследствие особенностей их конструкции такие бинокли проще сделать герметичными, чем бинокли с Порро-призмами. Однако бинокли с руф-призмами, как правило, дороже биноклей с Порро-призмами, поскольку они сложнее последних в изготовлении. Кроме того, у биноклей с руф-призмами средней ценовой категории, как правило, менее яркое и менее контрастное изображение, чем у биноклей с Порро-призмами того же размера и той же кратности.


Схема прохождения луча света сквозь призму Шмидта-Пехана.

Для самых качественных биноклей призмы изготавливают из оптического стекла ВАК-4. Бинокли более низкой ценовой категории могут иметь призмы из стекла ВК7.
Фазокорректирующее покрытие применяется только у биноклей с руф-призмами ( бинокли с Порро-призмами в них не нуждаются). В результате множественных внутренних отражений светового луча, происходящих внутри руф-призм, свет частично поляризуется. Между векторами поляризации возникает угол, называемый углом фазового сдвига. В последствии, когда два эти вектора складываются, результирующее изображение получается менее ярким и контрастным, чем у биноклей с Порро-призмами. Фазокорректирующее покрытие помогает сохранить яркость и контрастность изображения и его правильную цветопередачу.
Количество света, доносимого до глаз биноклем, зависит от особенностей просветляющего покрытия его оптики. Если бы оптика бинокля не имела просветляющего покрытия, то от любой поверхности стекло/воздух отражалось бы около 10% света. Однослойное покрытие снижает потери света до 4%. Многослойное покрытие помогает уменьшить их до 0,25% для каждой линзы и даже более того. Лучшие бинокли имеют светопропускание, равное 95-97%.
Очень важно, чтобы бинокль имел достаточно большой выходной зрачок. Выходной зрачок – это диаметр светового пучка, поступающего к глазу наблюдателя. Размер выходного зрачка определяется отношением апертуры бинокля, выраженной в мм, к его кратности. Если выходной зрачок бинокля мал (3-4 мм), то вести наблюдение с помощью такого бинокля можно будет только днем. В сумерках количества света, выходящего из него, окажется недостаточным, и изображение получится очень темным. Если предполагается вести наблюдение в условиях недостаточной освещенности, лучше выбирать бинокль с выходным зрачком в 7-8 мм. Если же у бинокля выходной зрачок оказывается больше этого значения, часть света будет теряться впустую.
Кратность (увеличение) бинокля – величина, которая показывает, во сколько раз данный бинокль увеличивает изображение предмета по сравнению с тем, каким он был бы виден невооруженным глазом. Как правило, кратности бинокля в 10-12х достаточно для того, чтобы вести полноценные наблюдения за Луной. Причем для наблюдений с помощью такого бинокля наблюдателю не потребуется штатив, так как изображение будет устойчиво. Если же увеличение у бинокля превышает это значение, то его изображение будет « прыгать ». На его стабильность влияет незаметная на первый взгляд дрожь в руках наблюдателя. Поэтому бинокли с кратностью 16х и выше рекомендуется использовать только со штативом. Также следует учесть тот факт, что с увеличением кратности поле зрения бинокля уменьшается, то есть в бинокль с большой кратностью виден только узкий сектор пространства. Бинокли высокой кратности, как правило, предназначены для астрономических наблюдений. У них большая апертура (60-120 мм), и они весят более 3 кг. Поэтому удерживать их в руках более или менее длительное время часто бывает просто невозможно.


Астрономический бинокль Miyauchi 26×100 «Galaxy» Bj-iCE APO

Кроме биноклей с постоянной кратностью, существуют бинокли с переменной кратностью ( панкратические бинокли ). Их увеличение может меняться от 7 до 35х и даже от 10 до 60х. Какой бы привлекательной не казалась идея заменить несколько биноклей одним, стоит хорошо подумать, прежде чем покупать такой бинокль . Панкратические бинокли довольно сложны в изготовлении. Изображение, получаемое с их помощью, всегда уступает по качеству изображению, получаемому с помощью бинокля с постоянной кратностью. Производителю бывает трудно сделать так, чтобы при смене кратности пучки света в обоих каналах бинокля оставались параллельны, изображение не вращалось вокруг своей оси и т.д. А большое число подвижных механических частей делает эти бинокли менее надежными, чем бинокли с постоянной кратностью.

Бинокли: классификация, принципы действия, область применения конкретных приборов по классам

Главная – Статьи – Бинокли – Бинокли: классификация, принципы действия, область применения конкретных приборов по классам

Бинокли являются наиболее популярными дневными наблюдательными приборами.Позволяют наблюдать за удаленными объектами,используя оба глаза.Из-за стереоскопического эффекта существенно повышается удобство и информативность наблюдения и снижается утомляемость глаз по сравнению с наблюдением одним глазом,например в зрительную трубу. В настоящее время на рынке представлено огромное количество биноклей отличающихся по конструкции,техническим характеристикам и назначению.

Исходя из конструкции,бинокли можно разделить по нескольким особенностям:

1.По типу оборачивающей системы:

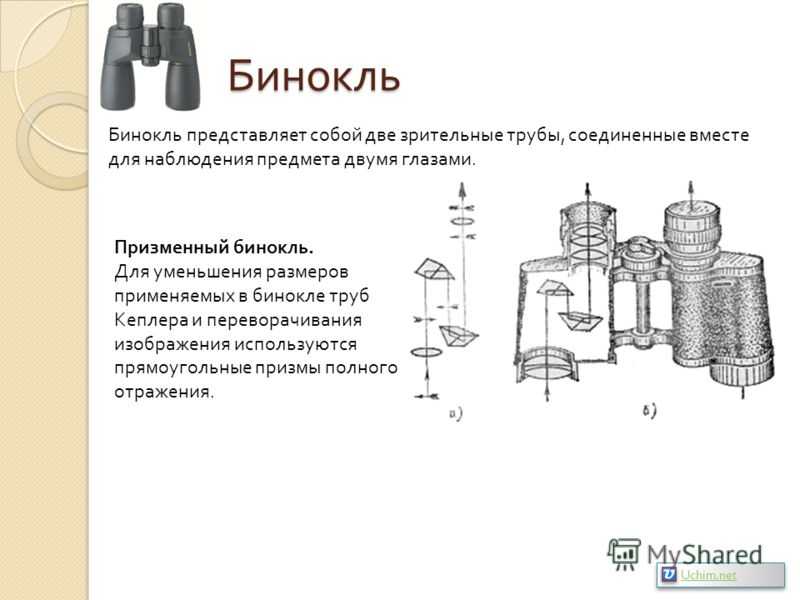

Призменные —наиболее распространенные.Перевернутое изображение создаваемое объективом попадает на систему линз,где,отразившись несколько раз от их граней,становится прямым и попадает в окуляр,а длина прибора при этом значительно снижается.В биноклях используются два типа призм:Porro-призмы,и Roof-призмы.

Porro-призмы (схема 4)—это стандартная система призм в которую входят две прямоугольные призмы (с основанием под 45 °),наполовину перекрывающие друг друга,и ориентированные навстречу прямоугольными гранями.У таких биноклей простая классическая конструкция,окуляр и объектив находятся не на одной прямой,а разнесены в стороны,как бы ступенькой.

схема 4. Бинокль с Porro-призмой

Roof-призмы (призмы с «крышей »)(схема 5)—более сложная система,в которой обе призмы целиком перекрывают друг друга,а окуляр и объектив лежат строго на одной прямой.Бинокли с такой системой имеют компактную прямолинейную конструкцию меньших габаритов и веса,чем аналогичные бинокли с Porro-призмой,и выглядят как две скрепленные между собой трубы.






схема 5. Бинокль с Roof-призмой

Зеркальные. В качестве оборачивающей системы используется система зеркал.Использование зеркал позволяет получить приборы с большим увеличением при сравнительно небольших габаритах,весе,и сохранении высоких оптических характеристик.К преимуществам зеркальных систем следует отнести тот факт,что оптические свойства зеркал не зависят от длины волны падающего света.То есть зеркала не вносят искажений связанных с расслоением видимого света на спектральные составляющие,как это происходит при прохождении света через линзы и призмы (т. н.«хроматические аберрации »).К недостаткам зеркальных систем следует отнести более высокие светопотери по сравнению с призмами.

Галилеевские. Представляют собой простейшую схему телескопической системы,состоящую из положительного объектива и отрицательного окуляра,расположенного перед задним фокусом объектива.Такая схема используется в моделях с небольшим увеличением 3-5 крат (т.н.театральных биноклях)

2.По способу фокусировки.

Центральная фокусировка. Между двумя оптическими каналами бинокля находится так называемый «центральный винт »,при вращении которого синхронно перемещаются оба окуляра,обеспечивая,таким образом,фокусировку для обоих глаз.Кроме того,один из окуляров (как правило,правый),имеет собственный механизм фокусировки,обеспечивающий диоптрийную разницу ±3-4 диоптрии с неподвижным окуляром.

Порядок настройки таких биноклей следующий:Один глаз смотрит в неподвижный окуляр,второй глаз — закрыт.

Вращая центральный винт добиться резкого изображения.Потом открыть второй глаз,закрыв первый,и,не трогая центральный винт,вращая кольцо диоптрийной настройки подвижного окуляра настроить его на резкость.Затем посмотреть в бинокль двумя глазами и убедиться,что изображение в обоих окулярах одинаково резкое.Если заметна разница,процедуру настройки следует повторить.В дальнейшем,при настройке на различные дистанции наблюдения пользоваться только центральным винтом.

Раздельная фокусировка. Отсутствует центральный винт.Каждый из окуляров имеет собственный механизм фокусировки.Способ настройки таких биноклей простой:попеременно закрывая и открывая то один,то другой глаз,вращать кольца диоптрийной настройки и добиться резкого изображения в обоих окулярах.Неудобство таких биноклей в том,что,наблюдая объекты на различных дистанциях,процедуру настройки придется постоянно повторять.

3.По техническому назначению.

Технические характеристики биноклей,такие как увеличение и диаметр входной линзы,а соответственно и производные от них — диаметр выходного зрачка,светосила,ширина поля зрения,а так же габариты и вес,определяют назначение биноклей и особенности их применения.

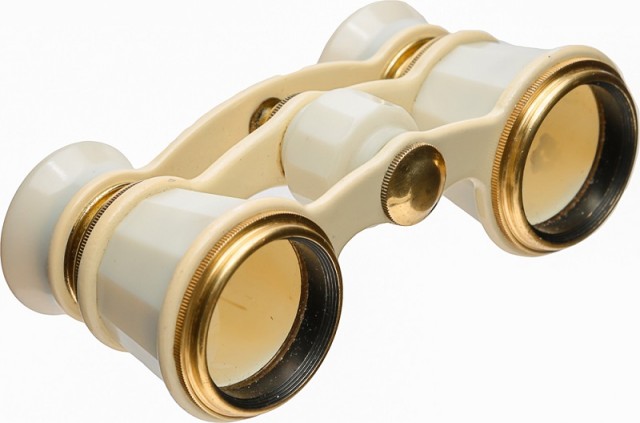

Театральные. Как понятно из названия,предназначены для наблюдения на небольшие дистанции 10-50 м,в театрах,концертных залах,на стадионах.Большое увеличение при этом не нужно и обычно лежит в пределах 2,5-5 крат.Гораздо важнее другие характеристики,такие как широкое поле зрения,что бы наблюдать одновременно всю картину происходящего действия,а не отдельные его фрагменты.Так как наблюдение в закрытых помещениях часто происходит при приглушенном или вовсе выключенном освещении,для комфорта и меньшей утомляемости глаз особенно важна светосила таких биноклей.

Имея небольшую кратность,они имеют относительно большой диаметр объектива,позволяющий достичь диаметра выходного зрачка 7-10мм,что обеспечивает высокое качество изображения и минимальный вес и габариты.Само собой разумеется,такие бинокли должны иметь качественную отделку и эстетичный внешний вид.

Компактные. Имеют достаточно большую кратность,и при этом небольшой диаметр входной линзы объектива,например — 7х18,8х21,10х25,12х25,16х30,и,соответственно малый диаметр выходного зрачка и светосилу. Главные достоинства этих биноклей — небольшие размеры и вес,при большом увеличении.Назначение этих биноклей — периодические кратковременные наблюдения при яркой солнечной погоде.Такой бинокль можно без проблем носить с собой целый день,на всякий случай,и может даже ни разу им не воспользоваться.Очень удобно брать с собой на пляж.

Полевые. Самый распространенный тип биноклей.Для наблюдения с рук наиболее удобны модели с кратностью от 7 до 12,при кратностях 15-20,желательно иметь упор для рук,или ставить бинокль на штатив. Диаметр входной линзы объектива 30…50мм,обеспечивает хорошую светосилу — диаметр выходного зрачка 4…7мм.

Если предполагается продолжительное время носить бинокль с собой (например,охотникам,туристам)можно рекомендовать бинокли полегче и покомпактнее — 7х35,,8х30,8х40,8х42,10х40.Бинокли с линзами 50мм (10х50,12х50)считаются наиболее универсальными и могут использоваться для самых разных целей:охота,рыбалка,туризм,наблюдение за птицами,дикими животными,спортивными соревнованиями. Они имеют большие габариты и вес,и их не так удобно носить с собой,но зато они имеют достаточно большое увеличение и хорошую светосилу.

Для частого и продолжительного наблюдения,в том числе в условиях плохой видимости (туман,низкая облачность,сумерки)—необходимы так называемые «особо светосильные »модели 7х50,8х56.Иногда их не совсем верно называют «ночными »,на самом деле ночью в них ничего не видно,можно смотреть только на светящиеся и освещенные объекты — фонари,окна,Луну,звезды.Хотя в сумерках такой светосильный бинокль позволяет какое-то время (до наступления темноты)видеть лучше,чем невооружённым глазом.

При необходимости вести наблюдение на очень дальние дистанции с большим увеличением,подойдут модели 15х50,16х50,20х50,30х50. Светосила этих биноклей существенно ниже,чем,например,у моделей 8х40,10х50,изображение темноватое,особенно при низкой освещенности,с рук смотреть трудно,сказывается дыхание,естественное дрожание мышц,и даже пульс,лучше использовать упор для рук или штатив.

Комфортность наблюдения в данном случае приносится в жертву высокой кратности бинокля.Такие бинокли часто используют для наблюдения в горных условиях —на больших открытых пространствах,при хорошей освещённости.Поле зрения,у этих биноклей,так же значительно уже.

Так называемые особо мощные бинокли с диаметром объектива больше 50мм —20х60,25х70,26х70.Их можно использовать для астрономических наблюдений,в полевых условиях —связистам,геодезистам,топографам,энергетикам.Имеют весьма значительные габариты,вес 2…3кг,и возможность установки на штатив.Стоимость таких биноклей так же значительно выше.

Особняком стоят так называемые «панкратические» бинокли — с переменным увеличением,например 7-15х35,8-20х50.Возле одного из окуляров,и очень редко возле центрального винта,имеется рукоятка механизма изменения кратности.Привлекательно,конечно,иметь в одном приборе различные возможности — большую светосилу в одном случае,и большое увеличение в другом.

Однако,не смотря на очевидную популярность таких моделей,производители серьезной дорогой оптики либо вовсе не уделяют им внимания,либо уделяют очень мало.

Дело в том,что бинокль — это очень сложный прибор,и наличие в его конструкции дополнительных движущихся частей не способствует его надежности и точности.В любом механизме существует небольшой люфт,а значит и неизбежно будет разница в увеличении между двумя частями бинокля,особенно это будет заметно при больших увеличениях.Минимизация этих погрешностей сложная и дорогая задача,поэтому очень аккуратно следует подходить к выбору таких биноклей,особенно недорогих моделей не слишком известных производителей.Такие бинокли стоит рассматривать,скорее,как дорогую игрушку,и для серьезных задач они не годятся.

Широкоугольные бинокли — с углом поля зрения больше 6,5 градусов.Ширина поля зрения таких биноклей на 20-30%процентов больше чем у обычных.Это достигается конструкцией окуляра,и почти не зависит от диаметра объектива бинокля.

Достичь широкого поля зрения с минимальными искажениями по краям —сложная конструкторская задача,поэтому и стоимость таки биноклей выше.В некоторых условиях ширина поля зрения может оказаться решающей при выборе бинокля,например при патрулировании,наблюдении за быстро движущимися объектами.В названии отечественных широкоугольных биноклей присутствует буква «Ш »,например — БПШЦ,у импортных моделей — обычно буква W или WA,или отражено в инструкции.

Герметичные,водозащищенные,азотонаполненные. Эти характеристики позволяют использовать бинокли в тяжелых условиях вне помещений.«Водозащищенные »,с пометкой WP (waterproof)или «всепогодные »бинокли имеют дополнительные кольцевые уплотнители,защищающие их внутренние полости от несильного дождя,снега,пыли. Такие бинокли можно брать в походы и путешествия,с меньшим риском их испортить по сравнению с обычными биноклями.Однако в воду такие бинокли лучше не ронять.Для таких условий существуют абсолютно герметичные бинокли,которые не боятся погружения в воду на глубины 1. ..1,5 метра на 5…10 минут.

Такие бинокли незаменимы для вождения катеров,яхт,водного туризма,весьма полезны для охотников и рыболовов.Стоят такие модели значительно дороже,их внутренние полости,как правило,заполнены сухим азотом для предотвращения запотевания линз бинокля изнутри при резких перепадах температуры.Негерметичные бинокли,прежде чем пользоваться ими при низких температурах,необходимо выдержать некоторое количество времени,не доставая из футляра,пока они не охладятся до окружающей температуры.В противном случае,на внутренних поверхностях линз могут выступить капли росы,от которых потом трудно избавиться.

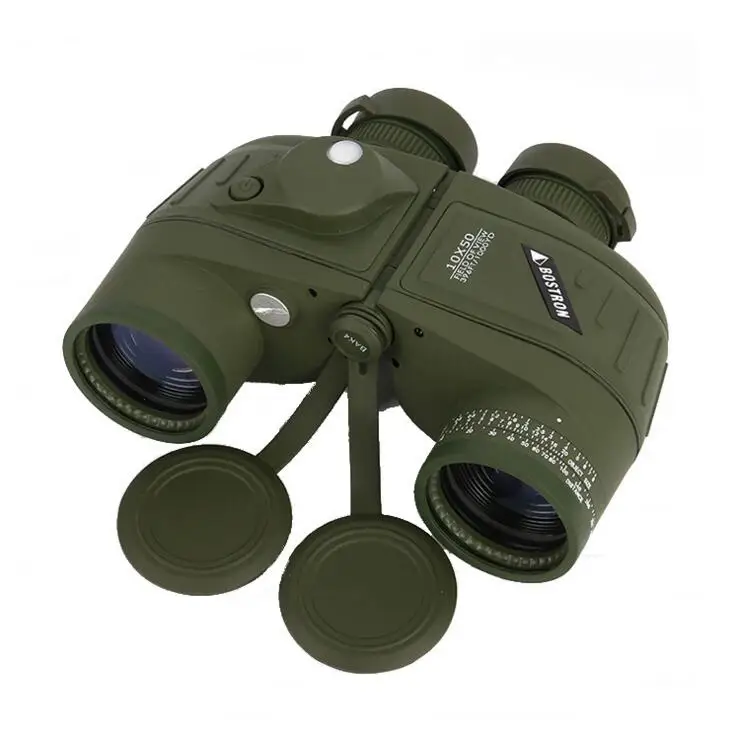

Дальномерная сетка,компас и т.д.Обычно бинокли с такими функциями предназначены для решения определенных,довольно узких задач,и редко встречаются в гражданских приборах.С помощью дальномерной сетки можно,зная размеры объекта,приблизительно определить расстояние до него,используя таблицы или формулы,приведенные в инструкции к биноклю. Эта функция может оказаться полезной для охотников или в профессиональной деятельности,связанной с полевыми работами.С помощью встроенного компаса можно ориентироваться на местности.Однако,приобретая бинокль,покупателю стоит задуматься,нужны ли ему эти функции и будет ли он ими регулярно пользоваться,так как постоянно находящаяся перед глазами дальномерная сетка и особенно мелькающая шкала компаса способны существенно мешать самому процессу наблюдения.

Материал корпуса,обрезинивание. Материал корпуса бинокля должен обеспечивать его ударную прочность и малый вес для удобства пользования.Наиболее часто используются сплавы легких металлов — алюминия и магния,а так же конструкционные пластики.В дорогих моделях биноклей встречаются корпуса,выполненные из стекловолокна с поликарбонатной смолой,обеспечивающие высокую прочность и минимальный вес.Каждый производитель сам выбирает материал для корпуса биноклей.

Неправильный выбор и попытка сэкономить могут стать причиной невысокой надежности и преждевременному выходу прибора из строя. Корпуса многих биноклей делают с резиновым покрытием,что повышает их эргономические показатели:такие бинокли приятнее держать в руках, особенно в холодную погоду,они меньше скользят,и меньше риска их случайно выронить,кроме того,резина выполняет некоторые противоударные функции.Качественные сорта резины позволяют сделать внешний вид биноклей более эстетичным и привлекательным.

Бинокль. Виды и устройство. Работа и параметры. Как выбрать

Бинокль – это переносной оптический прибор, который представляет собой соединенные вместе две зрительные трубы с линзами. Он применяется для удаленного наблюдения за предметами, животными, людьми или панорамами. Устройство увеличивает изображение, что позволяет четко рассматривать детали, которые сложно увидеть невооруженным глазом.

Чтобы научиться применять подобную оптику потребуются считанные секунды. В плане использования это очень простая техника. Нужно взять корпус бинокля в руки и приложить его окуляры к глазам. В связи с тем, что строение лица у каждого человека индивидуальное, расстояние между глазами отличается.

В связи с этим в конструкции устройства предусматривается возможность корректировки некоторых параметров. Зрительные трубы соединены между собой не жестко, что позволяет менять угол между ними, расширяя или сужая расстояние между глазками под особенности строения лица.

После того, как устройство настроено под расстояние между глазами нужно выставить кратность увеличения. Такая функция имеется не у всех биноклей. Регулировка осуществляется специальным колесиком или рычагом, расположенным за правым окуляром. Вращение регулировочной шайбы позволяет подстроить оптимальную степень увеличения. Если рассматривать сравнительно близкие объекты, выставляется минимальная кратность. Когда нужно обследовать дальний горизонт, степень увеличения ставится на максимальный уровень.

Помимо индивидуальных особенностей строения лица, у каждого человека разное качество зрения. Одни страдают близорукостью, вторые дальнозоркостью, а третьи имеют практически идеальные глаза. В результате кристаллик глаза по-разному проектирует изображение, передавая его в мозг. В связи с этим расположение линз внутри бинокля должно быть адаптировано под особенности человека. Это явление абсолютно аналогично с тем, что и в очках для зрения. Линзы с разными диоптриями подходят одним, и совершенно непригодны другим. Для решения данной проблемы у биноклей осуществляется фокусировка путем вращения правового или обоих глазков. Если установленные настройки не подходят, то изображение кажется размытым и практически белым. После регулировки оно приобретает четкость.

Бинокли по предназначению
  • Спортивные.
  • Туристические.
  • Охотничьи.
  • Астрономические.
  • Военные.
  • Театральные.

Спортивные обычно применяются судьями различных состязаний, для наблюдения за спортсменами. Также их используют участники военно-спортивных состязаний, таких как пейнтбол.

Туристические используют путешественники. Это сравнительно легкие устройства, с помощью которых можно просматривать окружающий ландшафт в поисках более простого маршрута по пересеченной местности.

Также бинокль применяется и охотниками для наблюдения за дичью. Использование оптических приборов позволяет находясь на одном месте определить где находится птица или другая живность, не создавая при этом отпугивающий шум.

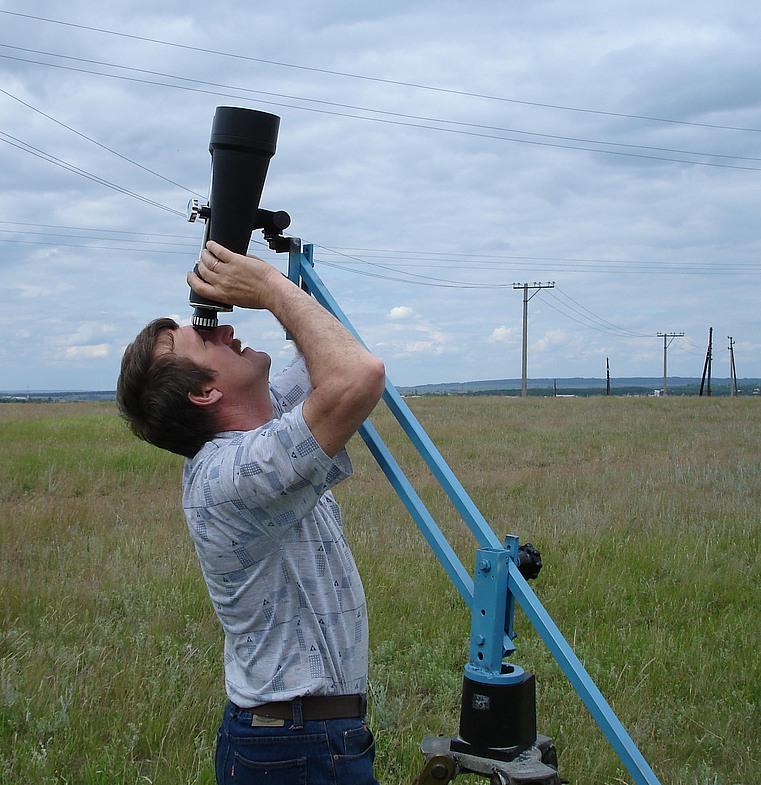

Астрономические являются довольно массивными, поскольку имеют многократную степень увеличения. Они применяются для наблюдения за небосводом. Конечно, их кратность существенно уступает телескопу, но такие приборы имеют большое преимущество – возможность наблюдения за объектом двумя глазами. Большинство любительских телескопов имеют только один окуляр, поэтому бинокли в этом плане их превосходят. Их способность увеличивать объекты позволяет рассматривать Луну, а также движущиеся неподалеку небесные тела. Технические возможности такой техники не оставляют шансов открыть новые кометы или планеты, но для развлекательных осмотров параметры вполне достаточные.

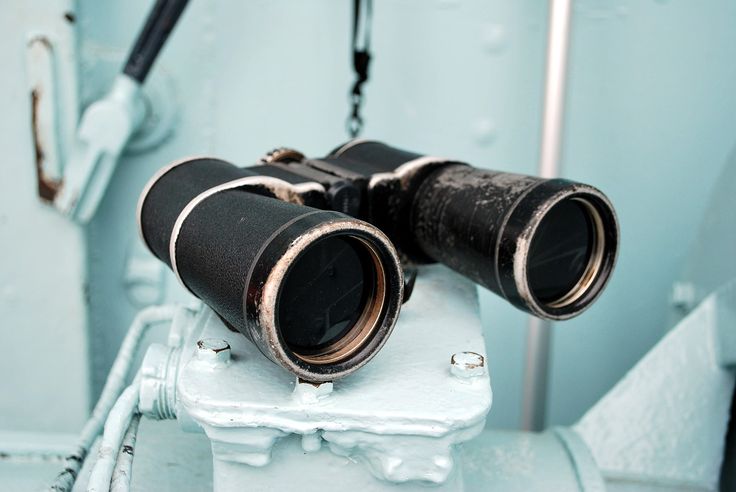

Военные являются одними из самых безотказных. Для них характерна повышенная устойчивость к механическому воздействию. Такие бинокли могут существенно отличаться между собой в зависимости от направления их применения. Для военных целей выпускают бинокли предназначенные для разведывательной деятельности, корректировки обстрела артиллерией или дозорных на вышках и морских судах.

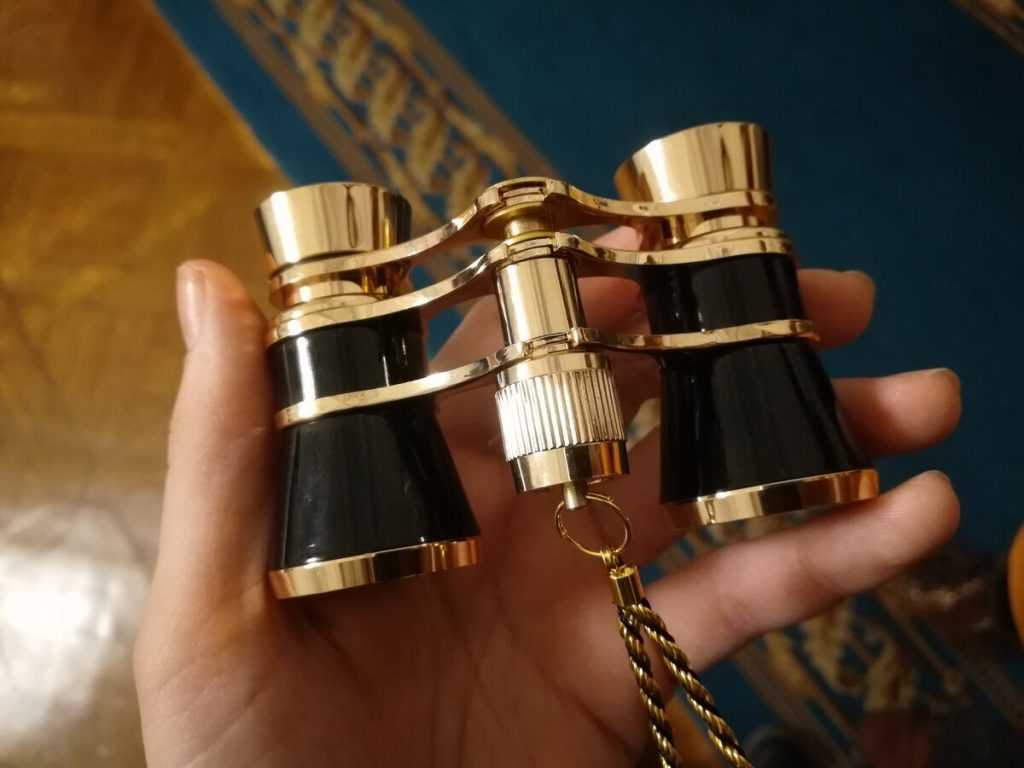

Самыми компактными являются театральные. Они имеют небольшую кратность и часто оснащаются специальной ручкой для удобного удержания рукой на протяжении длительного времени. Такие устройства покупают любители посещать театры и концерты. Увеличительная оптика позволяет рассматривать действие на сцене, при этом находясь в последних рядах.

Кратность бинокля

Или степень увеличения бинокля является одним из главных критериев выбора данной оптики. Чем выше этот показатель, тем с более удаленного расстояния можно будет рассматривать объект, определяя при этом мелкие детали. Зачастую каждый бинокль имеет в своем названии цифровое обозначение, к примеру: 20X50. Цифра 20 обозначает, что устройство способно увеличить изображение в 20 раз. Не указание данного показателя в названии является редким исключением. В этом случае узнать о кратности можно осмотрев корпус прибора. Надпись пишется нестираемой краской со стороны окуляра. Приборы, у которых имеется функция корректировки кратности тоже имеют цифровое обозначение. К примеру: 8-24X50 означает, что оптика способна проводить увеличение в пределах от 8 до 24 раз.

Диаметр объектива

Очень важным фактором, на который нужно обратить внимание приобретая бинокль, является диаметр объектива. Этот показатель определяет размерные параметры линз, которые обеспечивают увеличение.

Нужно понимать, что объектив и окуляр — это разные части бинокля. Объектив представлен трубкой большего диаметра. Он поворачивается к объекту исследования, а глазок – это линзы, к которым прикладываются глаза.

Показатели диаметра объектива также указываются в цифровой части названия модели. К примеру: надпись 10×25 обозначает, что устройство имеет объектив диаметром 25мм. Чем выше этот показатель, тем лучше изображение. Дело в том, что большой объектив получает много света, поэтому увеличенная картинка получается контрастной и хорошо освещенной. Так, если устройство с диаметром 25 мм сможет работать только на хорошем дневном свете, то с объективом на 70 мм можно даже в ночное время.

Показатели выходного зрачка

Это также важный параметр, на который нужно обратить внимание, подбирая бинокль. Иными словами, под данным понятием скрывается уровень потока света, который окуляр может передать глазу. Он высчитывается простой математической формулой. Необходимо диаметр объектива разделить на кратность. К примеру: устройство с показателями 10х50 имеет показатель выходного зрачка 5 мм (50/10=5 мм).

Необходимо, чтобы этот показатель соответствовал возможностям человеческого глаза. Так в дневное время зрачок сужается до уровня 2-4 мм. Таким образом, если прибор тоже работает в этом диапазоне, смотреть через него будет более чем комфортно. Ночью зрачок человека значительно расширяется до показателей 6-8 мм, поэтому бинокль с показателем выхода зрачка 2 мм будет не комфортным для зрения. Оптимальным считается, если характеристика выходного зрачка располагается в пределах от 4 до 7 мм, что сделает оптику универсальной для дня и ночи.

Наличие просветляющего покрытия

Бинокль состоит из множества линз, которые способны пропустить через себя не весь свет, поскольку обладают свойством отражения. Даже у сравнительно недорогого бинокля может быть 10 линз. В конечном счете через них до глаз дойдет около 45% света, поэтому изображение будет менее контрастным и светлым. Чтобы компенсировать этот недостаток линз на них наносится специальное покрытие.

Просветляющий слой делает производство более дорогим, поэтому не все бинокли его имеют. В связи с этим при выборе оптического устройства нужно искать в инструкции к нему следующие термины:
  • Coated – один слой полимера на внешней линзе.
  • Fully coated – по одному слою на всех линзах.
  • Multi coated – многослойное покрытие только на внешней линзе.
  • Fully multi coated – многослойное покрытие по всем установленным линзам.
Устройство линз в зрительных трубках

Если рассматривать устройство бинокля внешне, то несложно понять, что зачастую его линзы располагаются по отношению друг к другу не в один ряд, как у подзорной трубы, которую раньше использовали мореплаватели и военные генералы. Трубки окуляров обычно сдвинуты по отношению к каналу объектива.

Если рассматривать системы устройства линз в зрительных трубках, которые применяются сейчас, то можно выделить следующие системы:
  • Галилея.
  • Порро.
  • Руф-призмы.

Система призм по методу Галилея предусматривает их прямое расположение. Такой способ можно встретить разве что в театральных биноклях, поскольку он имеет массу недостатков и является самым примитивным. Именно из него осуществлялось развитие оптики.

Призмы Порро предусматривают отличную пропускаемость света. Получаемое от них изображение имеет повышенную контрастность. Такая система дает картинку с высокой объемностью, но сама конструкция довольно массивная. В результате устройство имеет увеличенные габариты, поэтому его не так легко переносить.

Руф-призмы практически не уступают системе Порро, но при этом обладают гораздо меньшими габаритами. Такие бинокли довольно часто встречаются в продаже. Они особенно ценятся туристами благодаря небольшому весу и габаритам, что особенно важно при пешем путешествии по пересеченной местности.

Похожие темы:
  • Телескоп. Виды и устройство. Применение и как выбрать. Особенности
  • Прибор ночного видения. Виды. Применение. Работа. Как выбрать
  • Лупа. Виды и устройство. Работа и применение. Особенности
  • Защитные очки. Виды и применение. Покрытия линз и особенности

Где используются бинокли? — Optics Trade Blog

На протяжении всей истории бинокли оставались единственным научным изобретением, которое позволило миллионам людей наблюдать удаленные объекты с близкого расстояния без необходимости прилагать усилия, пытаясь приблизиться, чтобы получить хороший обзор. То, что изначально начиналось как устройство, помогающее людям во время дальних путешествий и действий военного времени, превратилось в многоцелевое оптическое устройство, которое с тех пор использовалось как в приключенческих и профессиональные возможности, , такие как охота, наблюдение за птицами, морская навигация, астрономия, пограничный контроль, разведывательные миссии и многое другое. Внезапная популярность и простота использования являются результатом многочисленных научных исследований, которые проводились учреждениями и производителями на протяжении многих лет. Несмотря на несколько дополнительных функций, исследования и разработки по-прежнему являются частью многих производителей оптики, таких как STEINER, Leica Camera, Swarovski, Zeiss и многие другие, чтобы предложить более сложные функции при сохранении низкой стоимости, чтобы больше людей могли получить доступ к премиальным версиям для активного отдыха.

Бинокли в основном состоят из двух параллельных зрительных труб или окуляров, соединенных шарнирным механизмом . В каждом окуляре световые лучи входят внутрь корпуса оптики через объектив после отражения от целевого объекта и формируют сфокусированное и перевернутое изображение этого объекта внутри корпуса. Затем это изображение проходит через пару отражающих призм перед прохождением через серию окулярных линз и попадание в глаза наблюдателя. Этот процесс происходит одновременно в обоих стволах, и полученные изображения накладываются и обрабатываются глазами в одно четкое изображение.



С тех пор, как производство биноклей было коммерциализировано в 1970-х годах, энтузиастов и экспертов со всего мира нашли способы использовать бинокли в своей досуговой и профессиональной деятельности, а растущий спрос со стороны различных секторов побудил производителей разработать и производить специализированные устройства для специальное использование. Таким образом, хотя одна модель бинокля может быть отличной для наблюдения за птицами, но одно и то же устройство не будет эффективным для наблюдения за звездами или морской навигации. Производители достигают этого, изменяя некоторые неотъемлемые характеристики биноклей, такие как диаметр линзы объектива, тип призм , и увеличение , и это лишь некоторые из них.

Линза объектива

Диаметр линзы объектива, наряду с увеличением, составляют спецификацию модели для всех типов биноклей. Размер объектива обычно измеряется в миллиметрах и дает общее представление об общем размера бинокля, так как чем больше линза объектива, тем больше будет бинокль, в котором она будет находиться. Но почему диаметр объектива имеет такое большое значение? Ответ: Свет. Объектив действует как стеклянное окно в темной комнате. Окна большего размера позволят большему количеству света проникать в комнату, и поэтому предметы в комнате будут хорошо видны наблюдателю. Точно так же линза большего размера будет поглощать больше света корпусом бинокля, что приведет к более яркому и детальному изображению объектов, особенно в слабое освещение условия. Наши глаза могут приспособиться к условиям низкой освещенности, проведя некоторое время в темноте, но бинокли являются статическими устройствами, и если ваши предполагаемые объекты расположены в условиях низкой освещенности, лучше инвестировать в бинокли с большим размером объектива.

Источник: Nikon. Среди начинающих владельцев биноклей существует давний миф о том, что большее увеличение всегда лучше. В то время как для некоторых типов биноклей, таких как астрономические и морские навигаторы, может потребоваться увеличение до 9 крат.0003 20x, реальность такова, что не всем биноклям требуется большее или одинаковое увеличение. Хотя более высокое увеличение может быть эффективным при наблюдении за очень удаленными объектами, за это приходится платить. При взгляде на удаленные объекты с помощью мощного бинокля поле зрения значительно уменьшается, и наблюдатели могут видеть только неподвижные объекты, такие как далекий корабль или горная вершина. Движущийся объект будет невозможно рассмотреть при большем увеличении, поскольку пользователям будет трудно определить местонахождение и навести бинокль на объект. Бинокли с увеличением более 10x также будут очень сложными для использования с рук. Обычно штатив необходим для использования бинокля с 12-кратным увеличением или более.

Источник: Optics Trade

Фокусировка

Другим важным аспектом биноклей является возможность регулировки различных расстояний от объекта до объектива. Линзы, используемые в оптике, имеют определенное фокусное расстояние , , которое представляет собой точку, в которой сходятся или просто фокусируются параллельные световые лучи, проходящие через линзу. Для быстрой демонстрации, если вы поместите палец перед лицом и продолжите приближать его к глазам, будет момент, когда вашим глазам будет трудно сфокусироваться, и изображение пальца будет размытым. Теперь, если вы медленно переместите палец назад, ваши глаза начнут лучше фокусироваться на пальце, пока ваш палец не достигнет фокусной точки или не сфокусируется, когда вид пальца станет самым четким. Хотя наши глаза постоянно приспосабливаются к эффективной фокусировке на разных объектах, диапазон их фокусного расстояния ограничен. Точно так же современные бинокли имеют механизм фокусировки, который можно использовать для регулировки фокуса при необходимости. А 9Обычно предусмотрена ручка фокусировки 0003 , расположенная между оптическими тубусами, которую можно вращать по часовой стрелке или против часовой стрелки до тех пор, пока изображение не станет четким. Назначение бинокля — дать человеку возможность ясно видеть удаленные объекты, и если он не работает должным образом, он бесполезен. В редких случаях некоторые бинокли имеют раздельную фокусировку для каждого глаза.

Призменная технология

Бинокль может показаться простым по своей природе неискушенным глазам, но он сильно отличается от использования набора линз в паре параллельных тубусов для увеличения удаленных объектов. Поскольку пара объективов внутри бинокля равна выпуклые, генерируют перевернутое изображение при прохождении через них света. Пара призм используется для исправления ориентации объектов, наблюдаемых через окуляр. На этом история не заканчивается. Призмы также используются для удлинения пути прохождения света внутри корпуса бинокля, с помощью которого можно добиться большего увеличения без излишнего увеличения общего размера бинокля.

Бинокли обычно поставляются в двух типах конфигураций призмы , и когда вы не решаете, какой из них купить, важно знать разницу между ними, Руф-призма и Призма Порро бинокль.

Бинокль с призмой Порро

Бинокль с призмой Порро имеет зигзагообразную оправу , поскольку линзы объектива смещены относительно линз окуляра. Термин Porro назван в честь его создателя Игнацио Порро, , который придумал идею призм с внутренним отражением для изменения ориентации изображений в 19-м веке. Призмы Порро представляют собой пару из двух прямоугольных равнобедренных призм, которые имеют три высокоотражающие грани из пяти. Свет, попадающий на призмы Порро, не теряется, поэтому изображения, которые они создают, выглядят более яркими и объемными.

Бинокль с призмой Roof

Бинокль с призмой Roof состоит из двух параллельных окулярных тубусов , что делает их сравнительно меньшими и компактными. Хотя они могут показаться проще, чем их аналоги с призмами Порро, процесс изготовления угловых крышных призм более сложен. Углы призм должны быть точными, а небольшая неравномерность приведет к искажению изображения. Поскольку световые лучи шесть раз отражаются внутри пары призм, некоторая их часть теряется, и получаемые изображения не такие яркие, как в биноклях с призмами Порро. На рынке доступны два типа Roof-призм. 9Тип 0003 Schmidt-Pechan , который является наиболее распространенным, и тип Abbe-Koennig , который встречается гораздо реже.

Независимо от типа, общая идея использования призм остается неизменной.

Источник: Calestron

Линзы для окуляров

Линзы для окуляров расположены ближе всего к глазу, и их задача состоит в увеличении изображений, которые формируются линзами объектива и затем проходят через набор призм. Как и объективы, они играют важную роль в создании четких и сфокусированных изображений для глаз наблюдателя. Бинокулярные функции, такие как Eye Relief , поле зрения и коррекция аберрации зависят от технологии окуляра, поэтому при разработке окулярных линз для биноклей используются сложные методы исследования и производства.



С тех пор, как использование биноклей стало более распространенным, в конструкции биноклей должны быть предусмотрены определенные модификации, чтобы удовлетворить требования всех типов пользователей, например, более высокое увеличение, меньший фокус, способность работать при слабом освещении, гидроизоляция техника, защита от запотевания, компас, компактность, легкая конструкция, прочный корпус, совместимость со штативом и многое другое. В связи с добавлением этих функций бинокли делятся на три категории: Бинокли начального уровня, среднего класса, и премиум-класса. Классификация гарантирует, что покупатели выберут правильный бинокль, соответствующий их потребностям, поскольку дорогие и качественные устройства не подходят для пользователей-любителей.

Охота — самое захватывающее занятие из всех видов активного отдыха, но оно требует большого мастерства и терпения, поэтому не под силу новичкам. Охотитесь ли вы в лесу с ружьем или арбалетом, вы должны знать о важности скрытности. Кроме того, охотничий спорт в значительной степени зависит от способности видеть при слабом освещении. Здесь на помощь приходят специальные охотничьи бинокли. Некоторые говорят, что охотничий бинокль уступает только любимому охотником оружию с точки зрения необходимости. Из-за того, что на рынке представлено множество брендов и продуктов, охотникам иногда бывает трудно определиться с брендом или продуктом. Независимо от марки и модели, есть несколько основных характеристик биноклей, которые сделают ваше путешествие незабываемым.

Источник: sabinevanerp

Увеличение является важным аспектом бинокля, и хотя более высокое увеличение может показаться эффективным для обнаружения добычи, оно иногда приводит к проблемам с бинокулярной устойчивостью. Увеличение также обратно пропорционально полю зрения (FOV) через окуляр, что обычно нежелательно для охотничьих биноклей, потому что более узкое FOV потребовало бы постоянного перемещения бинокля для захвата добычи, которая движется довольно быстро и непредсказуемо. Механизм фокусировки также является одной из наиболее важных функций биноклей, поскольку он позволяет настраивать фокус на объекты, которые находятся дальше или в радиусе 50 м. Еще одна важная характеристика при слабом освещении возможность просмотра, которую можно улучшить за счет увеличения размера объектива, но это часто приводит к нежелательному увеличению размера и веса бинокля, а переноска и уход за громоздким биноклем на пересеченной лесной местности не считаются удобными многими охотниками. Последнее, что понадобится любителю охоты в своем устройстве, это эффективная гидроизоляция и прочный внешний корпус , чтобы избежать серьезных повреждений от случайных падений.

Вообще говоря, бинокулярные увеличения до 10x подходят для большинства охотничьих нужд. Точно так же объективы размером от 40 мм до 42 мм будут эффективны в большинстве условий низкой освещенности . Наиболее распространенные конфигурации биноклей для охоты: 8×42 , 10×42 и 8×56 . Хотя бинокли оснащены эффективными механизмами фокусировки, может не хватить времени на настройку фокусировки при активном преследовании животных, таких как кролики или олени, поэтому охотники предпочитают бинокли, не требующие постоянной перенастройки. Таким образом, для охоты больше всего подходят бинокли с механизмом медленной фокусировки.



Назовите это спортом или давним хобби, почти 47 миллионов жителей США регулярно отправляются в дикую природу, чтобы понаблюдать за уникальными птицами, особенно за теми, которые мигрируют со всего мира во время смены времен года. Это делает наблюдение за птицами самым распространенным развлечением на открытом воздухе только в США. Поскольку птицы — пугливые животные и с подозрением относятся к людям, орнитологи должны соблюдать осторожность, держась на расстоянии от красивых существ, чтобы не беспокоить редкие породы в их естественной среде обитания. Из-за быстрого движения птиц Более быстрые механизмы фокусировки рекомендуется использовать в биноклях, предназначенных для наблюдения за птицами. Кроме того, птицы имеют привычку маскироваться под окружающую среду, из-за чего наблюдать за ними на расстоянии крайне сложно, а об идентификации не может быть и речи. Серьезные орнитологи всегда носят с собой бинокль в своих путешествиях по наблюдению за птицами, что позволяет им видеть четкие изображения Sternidae, альбатросов, певчих птиц и других редких видов.



Наблюдаете ли вы за птицами в дикой природе в течение многих лет или только начали это хобби, бинокль необходим для наблюдения за птицами . В то время как некоторые орнитологи могут использовать подзорные трубы или камеры с телеобъективами, бинокли остаются популярными оптическими устройствами для этого веселого занятия с 20-го века. Следующий вопрос после «какое устройство лучше всего подходит для наблюдения за птицами?» «какой бинокль лучше всего подходит для наблюдения за птицами?» поскольку на рынке доступно множество моделей с различными формами, размерами и функциями.

Первое, что нужно решить, это вопрос о мощности увеличения . Подобно охоте, люди обычно думают, что чем выше увеличение, тем лучше будет бинокль. В то время как бинокль с большим увеличением поможет вам рассмотреть птиц вблизи, реальность такова, что чем больше вы увеличиваете увеличение, тем больше вибраций и мелких движений отразится на вашем взгляде. Точно так же мощные бинокли имеют узкое поле зрения и более крупный фокус, что обычно не рекомендуется в биноклях для наблюдения за птицами. Следующий шаг — размер цели. Объектив большего диаметра притягивает больше света и, следовательно, позволяет пользователю наблюдать за птицами даже в условиях низкой освещенности, но орнитологи редко ищут птиц в условиях тусклого освещения. Кроме того, более крупный объектив будет означать более крупный бинокль, который может быть довольно тяжелым и громоздким, но ни один из них не нравится орнитологам в своих устройствах, поскольку для большого устройства потребуется подставка для штатива для обеспечения стабильного просмотра. Хотя некоторые орнитологи предпочитают носить с собой штатив , обычно не пользуется популярностью в массах. Наблюдение за птицами — сложный вид спорта, и более крупное и тяжелое устройство утомит вас быстрее.

В качестве универсального бинокля для наблюдения за птицами эксперты предпочитают устройства с увеличением от 8x до 10x, , которые вполне подходят для большинства потребностей наблюдения за птицами, поскольку представляют собой компромисс между приемлемым зумом, полем зрения и минимальным приближением. фокусировки, последнее является упускаемой из виду особенностью, но очень важно для пристального наблюдения за маленькими птицами, такими как колибри. Во-вторых, объективы размером от 30 мм и 42 мм имеют увеличенный выходной зрачок и направляют оптимальный свет в корпус оптики для более яркого изображения и комфортного просмотра.



Даже если вы еще не использовали бинокль на яхте или пассажирском судне, в каждом фильме о путешествии на лодке или корабле есть бинокль. Вот какими мейнстримными они стали с момента своего дебюта в году прошлого века. Раньше путешественники использовали ручные телескопы для навигации в глубоких водах и для распознавания приближающихся кораблей и гаваней на расстоянии, но телескопы оказались неудобными и неэффективными для частого использования. Производители оптики выявили эту проблему и расширили свой бинокулярный бизнес в этом секторе, и это решение было очень хорошо принято. В наши дни, будь то глубоководная рыбалка или прогулка на круизном лайнере, бинокль есть в рюкзаке каждого серьезного мореплавателя. Когда приходит время выбирать между разновидностями биноклей для морских целей, следует проверить некоторые ключевые характеристики, чтобы в конечном итоге выбрать правильный прибор для ваших экспедиций.

Источник: WikiImages

Поскольку морской бинокль чувствителен к более суровым атмосферным условиям, чем обычные устройства, для его бесперебойной работы требуются некоторые экстраординарные меры. Например, воздействие воды и тумана является серьезной проблемой в морских условиях, поскольку, как сообщается, воздух вокруг больших водоемов имеет значительно большую влажность, чем на суше. Кроме того, из-за постоянно меняющихся температур линзы быстро запотевают как внутри, так и снаружи, что делает бинокль непригодным для использования. Приливы и суровые погодные условия на море также могут привести к непреднамеренному выпадению вашего любимого устройства из рук, поэтому оно должно быть максимально прочным. Что касается увеличения, иногда объекты находятся значительно дальше от наблюдателя, но чем больше увеличение, тем больше движений рук будет отображаться в поле зрения. Морские суда уже испытывают так много нежелательных движений туда и обратно, и бинокль с проблемами нестабильности только усугубит ситуацию. Точно так же линзы большего размера обещают более яркие изображения, и, поскольку пользователям не нужно носить устройства и другое снаряжение на плечах, бинокли большего размера с большим увеличением и большими объективами считаются подходящими для морских целей.

Как правило, увеличение 7x приемлемо для использования в море, потому что более высокие увеличения уменьшат FOV и будут иметь проблемы со стабильностью. Моряки обычно предпочитают размеры объективов не менее х 50мм диаметра, которые притягивают относительно больше света и позволяют наблюдателю с комфортом рассматривать удаленные острова и корабли. Все, что меньше этого значения, будет поглощать меньше света и, следовательно, результирующие изображения будут менее яркими. Приобретение надежного бинокля с высококачественной продувкой азотом и 9Уплотнительное кольцо 0003 необходимо, иначе ваш бинокль может не побывать в океане. Другие важные функции включают в себя встроенный компас, который обычно накладывается на линзы и позволяет пользователю определять траектории морских судов, которые невозможно угадать с помощью обычных бинокулярных моделей. Некоторые высококачественные морские устройства от таких производителей, как STEINER и Nikon, оснащены лазерными дальномерами (LRF), , которые предназначены для определения расстояния до объекта от наблюдателя, поскольку его трудно оценить невооруженным глазом и отсутствие стационарного ориентира. . Кроме того, если ваш дорогой бинокль упадет за борт, специальные плавающие ремни предотвратят его погружение глубоко в воду. Из-за их плавучий материал, ремни будут удерживать их на плаву на поверхности воды, где их можно легко спасти без существенных повреждений.



Продолжающийся рост спроса на бинокли также связан с их постепенной популярностью в пеших походах, сафари и велосипедных прогулках. Хотя эти забавные занятия не полностью зависят от бинокля, они привносят в ваш день фактор волнения, позволяя вам смотреть далеко вперед и наблюдать за красивой дикой природой, водопадами, далекими озерами и горными вершинами, особенно когда вы находитесь в пути.

Энтузиасты обычно предпочитают бинокли с кратностью от 7×30 до 8×40 для непрерывного просмотра. Компактные бинокли и легкие бинокли , которые можно носить в рюкзаках и карманах, обычно предпочитают туристы и велосипедисты, потому что большие бинокли трудно носить с собой и за ними сложно ухаживать. Водонепроницаемость и защита от запотевания обязательны, так как влажность и температура на открытом воздухе могут сильно различаться и только Уплотнительное кольцо герметичное устройство может бороться с загрязнением влагой. Шейный ремешок для переноски также очень популярен среди опытных пользователей.



Театры, такие как Сиднейский оперный театр, где проходят оперные и другие живые представления , огромны и вмещают тысячи поклонников. Поскольку все не могут наслаждаться потрясающими видами, сидя прямо перед сценой, гости, которые находятся на расстоянии, особенно те, кто находится на балконах, либо несут свои портативные театральные бинокли, либо иногда им бесплатно предоставляются места премиум-класса от организаторов. Эти 9Оперный бинокль 0003 позволяет посетителям насладиться крупным планом исполнителей, поскольку и песни, и представления являются частью оперного представления.

Наиболее распространенные оперные бинокли имеют увеличение от 3x до 7x . Объектив меньшего размера гарантирует, что бинокль остается достаточно компактным и легким, чтобы им было удобно пользоваться на протяжении всего выступления. 3x-8x Зум считается приемлемым для использования в кинотеатрах, так как в этом случае нет необходимости в более высоких увеличениях.

Источник: Levenhuk. Большинство звезд — это просто крошечные точки на небе, а некоторые даже не видны невооруженным глазом. В то время как большинство людей используют телескопы для наблюдения за ними в ночном небе, бинокли обеспечивают компактность, портативность, более широкое поле зрения и более удобный наблюдение благодаря одновременному задействованию обоих глаз. Поскольку звезды и другие небесные тела являются самыми удаленными объектами во Вселенной, для их наблюдения и идентификации требуются сверхмощные бинокли. Помимо экстремальных расстояний, большинство звезд довольно тусклые, и для наблюдения за такими объектами необходимы оптические приборы с большие объективы предпочтительнее.

Для астрономических объектов , таких как Луна или близлежащие звездные созвездия, увеличение 10x более чем достаточно, но если цель увидеть туманность Ориона или кольца Юпитера, более высокие увеличения до 20x ваш лучший выбор. Размер объектива играет важную роль в звездном спорте. Хотя хорошо освещенные объекты, такие как Луна, Юпитер или Международная космическая станция, легко увидеть с помощью обычных биноклей, для тусклых небесных тел требуются объективы большего размера, чтобы захватывать больше отраженного света для изображений с необычайной детализацией и контрастом. Обычно астрономам комфортно с объективами 50 мм или больше в диаметре.

Источник: Nikon. Согласно исследованию, не более 15% всех производимых биноклей ежегодно отправляются вооруженным силам и правоохранительным органам по всему миру, особенно службам береговой охраны и пограничного контроля. Большинство этих агентов участвуют в секретных миссиях, и скрытность — ключ к успеху в их соответствующих заданиях. Агентам пограничной службы регулярно поручаются разведывательные задачи, требующие точного наблюдения за передвижениями противника вдоль границы. Очень компактный и прочный бинокль позволяет профессионалам наблюдать за неджентльменским поведением и серьезными преступлениями на расстоянии и позволяет им принимать быстрые меры против преступников до того, как будет нанесен какой-либо серьезный ущерб.

Бинокль для военных и береговой охраны операции обычно начинаются с моделей 15×50 и доходят до моделей 20×100 для ярких изображений с точной детализацией. Поскольку они крупнее обычных моделей и могут весить до 3 кг, эти бинокли поставляются со штативом и приспособлениями для удобного просмотра и, как правило, не подходят для путешествий. Однако национальной полиции и государственным детективам не требуются мощные бинокли, и они обычно довольствуются 9Модели 0003 7×30 или 8×30 .



Бинокль станет отличным подарком на день рождения и Рождество для детей и супругов в семьях, которые ежегодно отправляются в походы и велосипедные походы. Дети – особенно любознательные существа, и бинокль может помочь их любопытству , помогая им наблюдать за объектами, которые находятся далеко от их досягаемости. В отличие от мобильных телефонов и игр, дети могут использовать бинокль, чтобы узнать о птицах, звездах и других интересных объектах, которые они обычно изучают в школе, но не имеют возможности рассмотреть их вблизи.

Бинокль начального уровня , обычно 8×20 или 10×25 , подходит для подарка детям. Поскольку дети не будут использовать их для точного просмотра или в профессиональных целях, эти бинокли не обязательно должны быть высшего качества или иметь линзы с нанопокрытием, хотя прочная конструкция, безусловно, пригодится, потому что они, вероятно, будут часто падать.

Источник: Goolpix

С момента своего создания в 17 веке бинокли наблюдался экспоненциальный рост спроса почти во всех частях мира, особенно сразу после Второй мировой войны. Увеличение спроса побудило многих производителей разрабатывать специализированные устройства для конкретных целей, а научные достижения позволили иметь различные типы биноклей для всех видов использования. То, что изначально было разработано как устройство для навигации и наблюдения за звездами, превратилось в инструмент для развлечения, отдыха, спорта, морского отдыха, отдыха и ряда других развлечений. Сегодня невозможно выполнить охота или наблюдение за птицами без бинокля.

Морские навигационные бинокли обычно имеют увеличение от 7x до 8x и размеры объективов от 30 мм до 50 мм. Поскольку они относятся к категории премиум-класса, некоторые из этих высокофункциональных биноклей содержат встроенный компас и корпус с продувкой аргоном благодаря его способности блокировать попадание внутрь большого количества влаги. Бинокли для охоты и наблюдения за птицами, как правило, представляют собой устройства среднего класса, изготовленные из прочных материалов и компактных размеров, а также с меньшим фокусным расстоянием и более широким полем зрения. 9Однако 0003 Военные бинокли, , представляют собой большие инструменты с увеличением до 20x , а размеры объективов начинаются с 50 мм. Эти мощные устройства также имеют бронированное шасси и позволяют пользователям просматривать целевые объекты с очень больших расстояний, не попадая в чей-либо радар.

Другие виды деятельности, которые не могут быть завершены без бинокля, включают походы, походы, наблюдение за самолетами, астрономию, оперные представления, пограничный контроль и даже такие виды деятельности, как макрофотография и телефотография, когда энтузиасты помещают датчик своих камер в одну из окуляры для макросъемки миниатюрных объектов и очень удаленных объектов соответственно.

Теодор Штимец

– опытный автор в области спортивной оптики. Он пишет статьи и обзоры о биноклях, зрительных трубах, прицелах, стрельбе на большие расстояния и на другие темы для таких журналов, как Lovec и блог Optics-Info.com. В настоящее время он является членом команды Optics Trade.

Бинокль — Энциклопедия Нового Света

Типичный бинокль с призмой Порро.

Бинокулярные зрительные трубы, бинокль или (также известный как полевой бинокль) представляет собой две идентичные или зеркально-симметричные зрительные трубы, установленные бок о бок и выровненные таким образом, чтобы они точно указывали в одном направлении, позволяя наблюдателю использовать оба глаза (бинокулярное зрение) при рассматривании удаленных предметов. Большинство из них рассчитаны на то, чтобы их можно было держать обеими руками, хотя есть и гораздо более крупные модели.

В отличие от монокулярного телескопа, бинокли дают пользователям трехмерное изображение: два вида, представляемые с немного разных точек зрения для каждого глаза зрителя, сливаются, чтобы создать единый воспринимаемый вид с ощущением глубины, позволяющим оценить расстояния . Нет необходимости закрывать или заслонять один глаз, чтобы избежать путаницы, как это обычно бывает с монокулярными телескопами. При использовании ручного бинокля две руки и голова образуют устойчивую трехточечную платформу с меньшей тенденцией к дрожанию, чем при использовании одноглазного бинокля.

Содержимое

  • 1 Оптическая схема
    • 1.1 Бинокль Галилея
    • Бинокль с призмой Порро 1,2
    • 1.3 Бинокль с руф-призмой
    • 1.4 Призмы Порро и Руф
  • 2 Оптические параметры
  • 3 Оптические покрытия
  • 4 Механическая конструкция
    • 4.1 Фокусировка и настройка
    • 4.2 Стабилизация изображения
    • 4.3 Выравнивание
  • 5 приложений
    • 5.1 Общее использование
    • 5.2 Военный
    • 5.3 Астрономический
  • 6 производителей
  • 7 Примечания
  • 8 Каталожные номера
  • 9 Внешние ссылки
  • 10 кредитов

Бинокли регулярно используются орнитологами, охотниками, геодезистами и туристами, ценящими далекие пейзажи. Их также могут использовать любители спорта и театралы. Их часто используют военные.

Оптическая конструкция

Бинокль Галилея.

Галилеев бинокль

Почти с момента изобретения телескопа в семнадцатом веке преимущества установки двух из них рядом для бинокулярного зрения, кажется, были исследованы. [1] В большинстве ранних биноклей использовалась оптика Галилея; то есть они использовали выпуклый объектив и вогнутую линзу окуляра. Схема Галилея имеет то преимущество, что дает прямое изображение, но имеет узкое поле зрения и не способна к очень большому увеличению. Этот тип конструкции до сих пор используется в очень дешевых моделях и в «оперных очках» или театральных очках.

Бинокль с призмой Порро

Конструкция с двойной призмой Порро.

Названный в честь итальянского оптика Игнацио Порро, запатентовавшего эту систему установки изображений в 1854 году, а затем усовершенствованную такими производителями, как Carl Zeiss в 1890-х годах, бинокли этого типа используют призму Porro в двойной призме Z-образной конфигурации для установки. изображение. Эта особенность приводит к тому, что бинокли становятся широкими, а линзы объективов хорошо отделены друг от друга, но смещены от окуляров. Конструкции призмы Порро имеют дополнительное преимущество, заключающееся в складывании оптического пути таким образом, что физическая длина бинокля меньше фокусного расстояния объектива, а более широкое расстояние между объективами дает лучшее ощущение глубины.

Бинокль с призмой Roof

Конструкция Abbe-Koenig с призмой Roof

Бинокль с призмой Roof , возможно, появился еще в 1880-х годах по проекту Акилле Виктора Эмиля Добресса. [2] В большинстве биноклей с руф-призмой используется призма Аббе-Кёнига (названная в честь Эрнста Карла Аббе и Альберта Кенига и запатентованная Carl Zeiss в 1905 г.) [3] или призма Шмидта-Пехана (изобретена в 1899 г.) для установить изображение и сложить оптический путь. Они уже, компактнее и дороже тех, в которых используются призмы Порро. У них есть объективы, которые находятся примерно на одной линии с окулярами.

Призмы Porro и призмы Roof

Помимо отмеченной выше разницы в цене и портативности, эти две конструкции влияют на отражения и яркость. Бинокли с призмой Porro по своей сути будут давать более яркое изображение, чем бинокли с призмой Roof с таким же увеличением, размером объектива и оптическим качеством, поскольку на оптическом пути поглощается меньше света. Однако по состоянию на 2005 год оптическое качество лучших биноклей с руф-призмой и современными процессами покрытия, используемых в моделях Шмидта-Пехана, сравнимо с лучшими очками Porro, и вполне возможно, что руф-призмы будут доминировать на рынке. для высококачественных портативных биноклей. Крупнейшие европейские производители оптики (Leica, Zeiss, Swarovski) прекратили выпуск своих линий Porro, а японские производители (Nikon, Fujinon и другие) могут последовать их примеру.

Оптические параметры

Параметры, указанные на крышке призмы, описывают бинокль с 7-кратным увеличением, диаметром объектива 50 мм и полем зрения 372 фута (113 м) на расстоянии 1000 ярдов (1000 м).

Бинокли обычно разрабатываются для конкретного применения, для которого они предназначены. Эти различные конструкции создают определенные оптические параметры (некоторые из которых могут быть указаны на крышке призмы бинокля). Эти параметры:

Увеличение — Отношение фокусного расстояния окуляра к фокусному расстоянию объектива дает линейное увеличение бинокля (иногда выражается как «диаметр»). Увеличение в 7 раз, например, создает изображение, как если бы человек был в семь раз ближе к объекту. Величина увеличения зависит от области применения, для которой предназначен бинокль. Ручные бинокли имеют меньшее увеличение, поэтому они менее чувствительны к тряске. Большее увеличение приводит к меньшему полю зрения.

Объектив диаметр — Диаметр объектива определяет, сколько света может быть собрано для формирования изображения. Обычно выражается в миллиметрах.

Бинокли принято классифицировать по увеличению × диаметру объектива; например 7×50.

Поле зрения — Поле зрения бинокля определяется его оптической конструкцией. Обычно это указывается в линейном значении, например, сколько футов (метров) в ширину будет видно на расстоянии 1000 ярдов (или 1000 м), или в угловом значении, сколько градусов можно увидеть.

Выходной зрачок — Бинокль концентрирует свет, собираемый объективом, в пучок, выходной зрачок, диаметр которого равен диаметру объектива, деленному на коэффициент увеличения. Для максимально эффективного светосбора и наиболее яркого изображения выходной зрачок должен быть равен диаметру полностью расширенной радужной оболочки человеческого глаза — около 7 мм, уменьшаясь с возрастом. Свет, собранный большим выходным зрачком, теряется. Для дневного использования достаточно выходного зрачка 3 мм, что соответствует суженному зрачку глаза. Тем не менее, увеличенный выходной зрачок облегчает выравнивание глаза и позволяет избежать появления темного виньетирования по краям.

Удаление выходного зрачка — Удаление выходного зрачка — это расстояние от задней линзы окуляра до места, где формируется изображение. Он определяет расстояние, на котором наблюдатель должен расположить свой глаз за окуляром, чтобы увидеть изображение без виньетирования. Чем больше фокусное расстояние окуляра, тем больше удаление выходного зрачка. Бинокли могут иметь удаление выходного зрачка от нескольких миллиметров до 2,5 сантиметров и более. Удаление выходного зрачка может быть особенно важно для тех, кто носит очки. Глаз человека, носящего очки, обычно находится дальше от окуляра, что требует большего удаления выходного зрачка, чтобы по-прежнему видеть все поле зрения. Бинокли с коротким выходом зрачка также могут быть трудны в использовании в тех случаях, когда их трудно удерживать устойчиво.

Оптические покрытия

Бинокли ВМС США

Поскольку бинокли могут иметь шестнадцать поверхностей воздух-стекло. Поскольку свет теряется на каждой поверхности, оптические покрытия могут существенно повлиять на качество изображения. Когда свет попадает на границу раздела двух материалов с разным показателем преломления (например, на границу раздела воздух-стекло), часть света проходит, а часть отражается. В любом оптическом приборе, формирующем изображение (телескоп, фотоаппарат, микроскоп и т. д.), в идеале свет не должен отражаться; вместо формирования изображения свет, попадающий на зрителя после отражения, распределяется в поле зрения и снижает контраст между истинным изображением и фоном. Отражение можно уменьшить, но не устранить, нанеся оптические покрытия на интерфейсы. Каждый раз, когда свет входит или выходит из куска стекла; около 5 процентов отражается обратно. Этот «потерянный» свет отражается внутри бинокля, делая изображение туманным и трудноразличимым. Покрытия линз эффективно снижают потери на отражение, что в конечном итоге приводит к более яркому и четкому изображению. Например, бинокль 8×40 с хорошим оптическим покрытием будет давать более яркое изображение, чем бинокль 8×50 без покрытия. Свет также может отражаться изнутри прибора, но это легко свести к минимуму. Контраст также улучшается за счет хорошего покрытия за счет частичного устранения внутренних отражений.

Классическим материалом для покрытия линз является фторид магния; он уменьшает отражения с 5 процентов до 1 процента. Современные покрытия линз состоят из сложных многослойных слоев и отражают только 0,25 процента или меньше, что обеспечивает изображение с максимальной яркостью и естественными цветами. Для руф-призм иногда используют антифазосдвигающие покрытия, которые значительно улучшают контраст. Наличие покрытия обычно обозначается на биноклях следующими терминами:

  • Оптика с покрытием: одна или несколько поверхностей с покрытием.
  • Полностью с покрытием: все поверхности воздух-стекло с покрытием. Однако пластиковые линзы, если они используются, могут не иметь покрытия.
  • Многослойное покрытие: одна или несколько поверхностей имеют многослойное покрытие.
  • Полностью многослойное покрытие: все поверхности воздух-стекло имеют многослойное покрытие.

Покрытие призмы с фазовой коррекцией и диэлектрическое покрытие призмы являются последними (в 2005 г.) эффективными методами уменьшения отражений.

Механическая конструкция

Фокусировка и регулировка

Бинокли, предназначенные для наблюдения за объектами, которые не находятся на фиксированном расстоянии, должны иметь фокусирующее устройство. Традиционно для обеспечения фокусировки использовались два разных механизма. Бинокли с «независимой фокусировкой» требуют, чтобы два телескопа были сфокусированы независимо друг от друга путем регулировки каждого окуляра, тем самым изменяя расстояние между линзами окуляра и объектива. Бинокли, предназначенные для использования в тяжелых полевых условиях, например, в военных целях, традиционно использовали независимую фокусировку. Поскольку обычные пользователи считают более удобным фокусировать оба тубуса одним действием регулировки, второй тип биноклей включает «центральную фокусировку», которая включает вращение центрального фокусирующего колеса. Кроме того, один из двух окуляров можно дополнительно отрегулировать, чтобы компенсировать разницу между глазами зрителя (обычно путем вращения окуляра в его креплении). Это известно как диоптрия. После того, как эта регулировка была выполнена для данного зрителя, бинокль можно перефокусировать на объект на другом расстоянии, используя фокусировочное колесо для перемещения обеих тубусов вместе без перенастройки окуляра.

Бинокли с видимыми внутренними элементами

Существуют также бинокли с «бесфокусным» или «фиксированным фокусом». Они имеют глубину резкости от относительно большого ближнего расстояния до бесконечности и работают точно так же, как модели с таким же оптическим качеством (или его отсутствием), сфокусированные на среднем расстоянии.

Бинокль с зумом, хотя в принципе и хорошая идея, обычно считается, что он не очень эффективен.

Большинство современных биноклей имеют шарнирно-телескопическую конструкцию, которая позволяет регулировать расстояние между окулярами для удобства зрителей с разным расстоянием между глазами. Эта функция регулировки отсутствует во многих старых биноклях.

Стабилизация изображения

Сотрясение можно значительно уменьшить и использовать более высокое увеличение с биноклем, использующим технологию стабилизации изображения. Части прибора, которые изменяют положение изображения, могут удерживаться в неподвижном состоянии с помощью гироскопов с приводом или механизмов с приводом от гироскопических или инерционных детекторов или могут быть установлены таким образом, чтобы противодействовать и гасить внезапное движение. Стабилизация может быть включена или отключена пользователем по мере необходимости. Эти методы позволяют носить в руках бинокли с увеличением до 20x и значительно улучшают стабильность изображения инструментов с меньшим увеличением. Есть и некоторые недостатки: изображение может быть не таким хорошим, как у лучших нестабилизированных биноклей при установке на штатив, стабилизированные бинокли также имеют тенденцию быть более дорогими и тяжелыми, чем нестабилизированные бинокли с аналогичными характеристиками.

Выравнивание

Хорошо коллимированный бинокль, если смотреть человеческими глазами и обрабатывать его человеческим мозгом, должен давать одно круглое, по-видимому, трехмерное изображение без видимых признаков того, что на самом деле человек просматривает два отдельных изображения с немного разных точек зрения. . Отклонение от идеала вызовет в лучшем случае неясный дискомфорт и зрительное утомление, но воспринимаемое поле зрения в любом случае будет близким к круговому. Кинематографическое соглашение, используемое для представления вида через бинокль в виде двух кругов, частично перекрывающихся в форме восьмерки, не соответствует действительности.

Несоосность устраняется небольшими движениями призм, часто поворотом винтов, доступных без вскрытия бинокля, или регулировкой положения объектива с помощью эксцентриковых колец, встроенных в оправу объектива. Юстировкой обычно занимается профессионал, хотя инструкции по проверке бинокля на коллимационные ошибки и по их коллимации можно найти в Интернете.

Применения

Монетные бинокли

Общего назначения

Диапазон ручных биноклей варьируется от небольших оперных очков Галилея 3×10, используемых в театрах, до очков с увеличением от 7 до 12 диаметров и объективами от 30 до 50 мм для типичного использования вне помещений. Преобладают модели с призмой Порро, хотя орнитологи и охотники, как правило, предпочитают и готовы платить за более легкие, но более дорогие модели с призмой на крыше.

На многих туристических достопримечательностях установлены монетные бинокли, установленные на пьедестале, чтобы посетители могли лучше рассмотреть достопримечательность. В Соединенном Королевстве 20 пенсов часто дают пару минут работы, а в Соединенных Штатах одна или две четверти дают от полутора до двух с половиной минут.

Военный

Корабельный бинокль.

Бинокли давно используются в военных целях. Схемы Галилея широко использовались до конца девятнадцатого века, когда они уступили место призмам Порро. Бинокли, предназначенные для военных, более прочны, чем их гражданские аналоги. Как правило, они избегают более хрупких механизмов центральной фокусировки в пользу независимой фокусировки. Наборы призм в военных биноклях могут иметь избыточное алюминизированное покрытие на своих наборах призм, чтобы гарантировать, что они не потеряют своих отражающих свойств, если они намокнут. Военные бинокли эпохи холодной войны иногда оснащались пассивными датчиками, обнаруживающими активное ИК-излучение, в то время как современные обычно оснащены фильтрами, блокирующими лазерные лучи. Кроме того, бинокли, предназначенные для использования в военных целях, могут включать в себя стадиометрическую сетку в одном окуляре, чтобы облегчить оценку дальности.

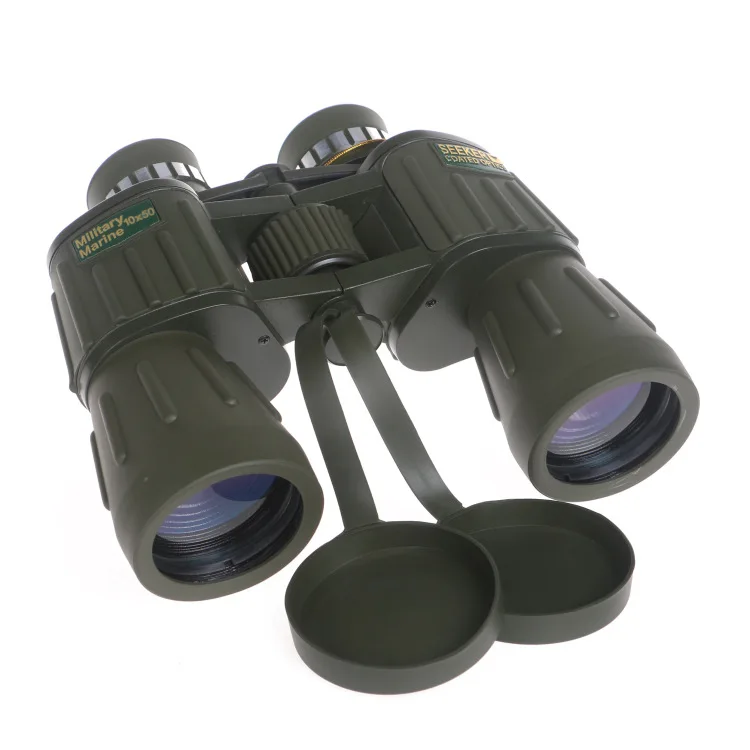

Существуют бинокли, разработанные специально для гражданского и военного использования в море. Ручные модели будут иметь увеличение от 5x до 7x, но с очень большими наборами призм в сочетании с окулярами, предназначенными для обеспечения значительного удаления выходного зрачка. Эта оптическая комбинация предотвращает виньетирование или затемнение изображения, когда бинокль качается и вибрирует относительно глаза зрителя. Большие модели с большим увеличением и большими объективами также используются в фиксированных креплениях.

Использовались очень большие бинокулярные морские дальномеры (расстояние между двумя объективами до 15 метров, вес 10 тонн, для определения целей морских орудий времен Второй мировой войны на расстоянии 25 км), хотя технологии конца двадцатого века сделали это приложение излишним.

Астрономический

Бинокли широко используются астрономами-любителями; их широкое поле зрения делает их полезными для поиска комет и сверхновых (гигантские бинокли) и общих наблюдений (портативные бинокли). Галилеевы спутники Юпитера, Цереры, Нептуна, Паллады и Титана невидимы невооруженным глазом, но их легко увидеть в бинокль. Хотя Уран и Веста технически видны без посторонней помощи в чистом небе, для практического наблюдения требуется бинокль.

Бинокль 10×50 ограничен величиной около +9,5, что означает, что такие астероиды, как Интерамния, Давида, Европа и, за исключением исключительных условий, Гигиея, слишком тусклые, чтобы их можно было увидеть в бинокль. Точно так же слишком тусклыми, чтобы их можно было увидеть в бинокль, являются все луны, кроме Галилеев и Титана, а также карликовых планет Плутона и Эриды.

Особое значение для наблюдений в условиях слабого освещения и астрономических наблюдений имеет соотношение между увеличением и диаметром объектива. Меньшее увеличение обеспечивает большее поле зрения, что полезно при просмотре крупных объектов глубокого космоса, таких как Млечный Путь, туманности и галактики, хотя большой выходной зрачок означает, что часть собранного света теряется. Большой выходной зрачок также будет отображать фон ночного неба, эффективно уменьшая контраст, что затрудняет обнаружение слабых объектов, за исключением, возможно, отдаленных мест с незначительным световым загрязнением. Бинокли, специально предназначенные для большинства астрономических целей, имеют более высокое увеличение и объектив с большей апертурой, потому что диаметр объектива определяет самую слабую звезду, которую можно наблюдать.

Производители телескопов-любителей изготовили бинокли гораздо большего размера, в основном используя два преломляющих или отражающих астрономических телескопа, но с неоднозначными результатами. Очень большой профессиональный инструмент, хотя и не тот, который обычно называют биноклем, — это Большой бинокулярный телескоп в Аризоне, США, который получил изображение «Первый свет» 26 октября 2005 года. LBT состоит из двух 8-метровых телескопов-рефлекторов. Хотя очевидно, что он не предназначен для наблюдения за глазами зрителя, он использует два телескопа для наблюдения за одним и тем же объектом, что дает более высокую разрешающую способность, чем один инструмент с такой же светосилой, и позволяет использовать интерферометрию.

Производители

Некоторые известные производители биноклей по состоянию на 2005 г.:

1. Европейские бренды

  • Leica GmbH (Ultravid, Duovid, Geovid: все на крыше)
  • Swarovski Optik (SLC, EL: All are Roof; Habicht: Porro, но производство прекращено)
  • Zeiss GmbH (FL, Victory, Conquest: All is Roof; 7×50 BGAT/T: Porro, 15×60 BGA/T Porro, снято с производства)
  • Eschenbach Optik GmbH (Farlux, Trophy, Adventure, Sektor…; некоторые Roof, некоторые Porro)
  • Docter (бывший завод Carl Zeiss Jena в Айсфельде. Nobilem 7×50, 8×56, 10×50, 15×60: Porro; Docter 7×40, 8×40, 10×40: Roofs)
  • Optolyth (Royal: Roof; Alpin: Porro)
  • Steiner GmbH (Commander, Nighthunter: Porro; Predator, Wildlife: Roof)

2. Японские бренды

  • Canon Inc. (серия I.S., варианты Porro)
  • Nikon Co. (серия High Grade, серия Monarch, RAII, серия Spotter: Roof; серия Prostar, серия Superior E, серия E, серия Action EX: Porro)
  • Fujinon Co. (серия FMTSX, MTSX: Porro)
  • Kowa Co. (серия BD: крыша)
  • Pentax Co. (серия DCFSP/XP; крыша, серия UCF: Inverted Porro; серия PCFV/WP/XCF: Porro)
  • Olympus Co. (серия EXWPI: Крыша)
  • Minolta Co (Activa, некоторые Roof, некоторые Porro)
  • Vixen Co. (Apex/Apex Pro: Roof; Ultima: Porro)*
  • Зенит
  • Miyauchi Co. (специализируется на крупногабаритных биноклях Porro)

* Также продает OEM-продукты производства KAMAKURA KOKI CO. LTD. Японии.

3. Китайские бренды

В первые годы двадцать первого века некоторые бинокли средней ценовой категории стали доступны на внутреннем рынке Китая. Говорят, что некоторые из них сопоставимы как по производительности, так и по цене с некоторыми лучшими брендами, при этом подавляющее большинство из них хуже.

  • Sicong (от Xian Stateoptics. Серия Navigator: Roof; серия Ares: Porro)
  • WDtian (от Yunnan State optics, все Porro)
  • Yunnan State optics (серия MS: Porro)

4. Американские бренды

  • Альпен*
  • Барская
  • Брантон

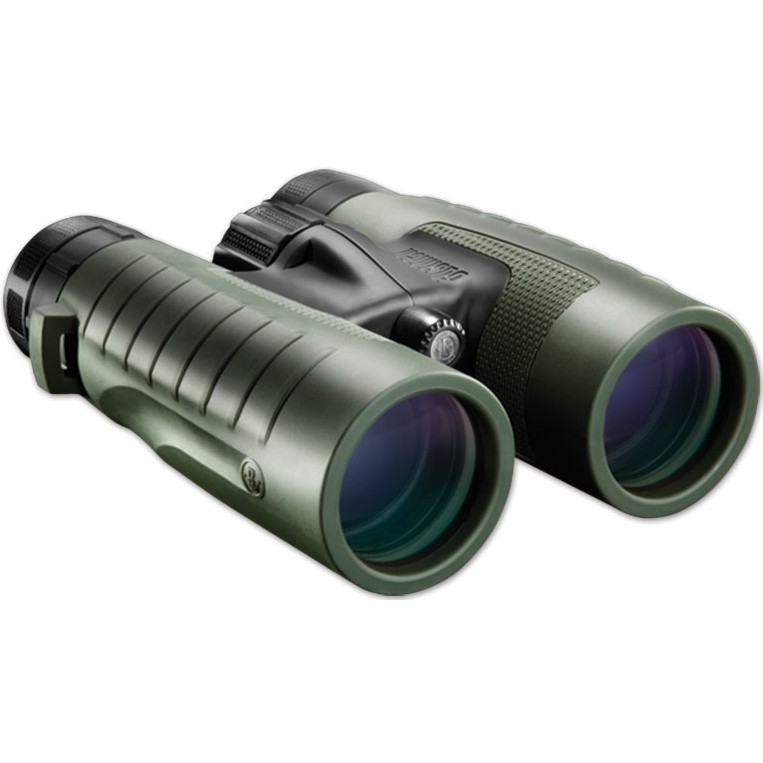

  • Оптика Bushnell Performance*
  • Карсон Оптика
  • Leupold & Stevens, Inc.*
  • Симмонс
  • Вихревая оптика
  • Уивер
  • William Optics

* Также продает OEM-продукты производства KAMAKURA KOKI CO. LTD. Японии.

5. Российские марки

  • Юкон Передовая оптика
  • Байгыш
  • Кронос
  • Российский военный бинокль (BPOc 10×42 7×30, серия BKFC)

Примечания

  1. ↑ Europa.com, [http://www.europa.com/~telscope/binohist.txt Ранняя история бинокля. Проверено 13 октября 2007 г.
  2. ↑ Photodigital.net, Ахилл Виктор Эмиль Добресс, забытый изобретатель призмы. Проверено 13 октября 2007 г.
  3. ↑ Company7, История самого уважаемого имени в оптике. Проверено 13 октября 2007 г.

Ссылки

Ссылки ISBN поддерживают NWE за счет реферальных сборов

  • Абрахамс, Питер. История телескопа и бинокля, Первые 300 лет бинокулярных телескопов, 2002 г. Проверено 3 сентября 2019 г.
  • Корбетт, Билл. Простое руководство по телескопам, зрительным трубам и биноклям . Нью-Йорк: публикации Watson-Guptill, 2003. ISBN 0-817458883-
    • .
  • Маллани, Джеймс. Руководство покупателя и пользователя астрономических телескопов и биноклей (серия «Практическая астрономия» Патрика Мура) . Лондон, Великобритания: Springer, 2007. ISBN 1846284392
    • .
  • Неата, Эмиль. Руководство по биноклям. Nightskyinfo.com. Проверено 3 сентября 2019 г.
    • .
  • Рид, Уильям. Бинокль Барра и Страуда Эдинбург, Великобритания: Национальные музеи Шотландии, 2001. ISBN 1

    3663

Внешние ссылки

Все ссылки получены 3 февраля 2022 г.

  • Руководство по биноклям.

Кредиты

Энциклопедия Нового Света автора и редактора переписали и дополнили Википедия статья в соответствии со стандартами New World Encyclopedia . Эта статья соответствует условиям лицензии Creative Commons CC-by-sa 3.0 (CC-by-sa), которая может использоваться и распространяться с надлежащим указанием авторства. Упоминание должно осуществляться в соответствии с условиями этой лицензии, которая может ссылаться как на авторов New World Encyclopedia , так и на самоотверженных добровольных участников Фонда Викимедиа. Чтобы процитировать эту статью, щелкните здесь, чтобы просмотреть список допустимых форматов цитирования. История более ранних вкладов википедистов доступна исследователям здесь:

  • Бинокль  история

История этой статьи с момента ее импорта в New World Encyclopedia :

  • History of «Binoculars»

Примечание. На использование отдельных изображений, лицензированных отдельно, могут распространяться некоторые ограничения.

Для чего нужен бинокль?

Бинокли популярны среди многих людей по той очевидной причине, что они позволяют людям видеть детали на расстоянии и хобби, которыми они позволяют людям заниматься. По мере того, как бинокли становятся все дешевле и дешевле, они нравятся все большему количеству людей. Но некоторые люди до сих пор не знают, для чего нужны бинокли. Итак, давайте посмотрим.

1. Что такое бинокль?

Бинокли, как и телескопы, увеличивают удаленные объекты, облегчая их наблюдение. Увеличение, чтобы что-то выглядело больше. Люди используют только один глаз, чтобы смотреть в телескоп, но они используют два глаза, чтобы смотреть в бинокль. Использование глаз может сделать удаленные объекты более реалистичными.

2. Принцип работы бинокля.

Большинство биноклей содержат ряд линз и призм. Линзы — изогнутое стекло. Призма представляет собой кусок стекла с несколькими плоскостями. Линзы и призмы изменяют направление проходящего через них света. Линза и призма работают вместе, чтобы изменить изображение наблюдаемого объекта.

Когда кто-то смотрит в бинокль, свет проходит через линзы (называемые объективами) с обеих сторон. Объектив переворачивает просматриваемое изображение. Затем свет проходит через призму. Призма помещает изображение лицевой стороной вверх и отражает его в окуляр. Наконец, свет попадает в глаз через окуляр. Линзы в окуляре увеличивают изображение. Кольцо между окулярами позволяет пользователю регулировать фокусное расстояние бинокля. Фокусировка делает объекты более четкими. Кольцо работает, изменяя расстояние между окуляром и призмой.

3. Как я использую бинокль?

Бинокли бывают разной интенсивности. В мощный бинокль удаленные объекты могут казаться в шесть, восемь и даже в десять раз больше, чем они есть на самом деле. Эти бинокли часто используются для наблюдения за птицами и дикой природой. Бинокль с малым увеличением может заставить объекты казаться в три раза больше. Они идеально подходят для просмотра спектаклей или концертов в театре.

Размер объектива также важен. Большая линза пропускает больше света в бинокль. Это заставляет их лучше работать ночью или при слабом освещении. Однако большие линзы также тяжелее. Это затрудняет переноску бинокля и усложняет его устойчивость. Объективы меньшего размера могут не подойти для ночного просмотра, но их легко держать и носить с собой.

4. Использование биноклей.

Бинокль имеет множество применений. Здесь я перечислю самые популярные способы использования.

(1) Охота

Охота существовала с самого начала. В то время как для одних охота является хобби, для других это средство к существованию и еда на столе. Их часто можно найти в бинокль. Бинокль может наблюдать за вашим окружением, находить цель и точно стрелять, не пропуская потенциальную цель. Это включает в себя определение видов, пола и расчет диапазонов. Большинство охотников даже считают, что хороший бинокль нужен не меньше, чем ружье.

(2) Наблюдение за птицами

Наблюдение за птицами — популярное хобби, которое прекрасно, если у вас есть подходящий бинокль. Очень приятно иметь возможность замечать и видеть детали птиц на расстоянии. Когда дело доходит до наблюдения за птицами, вы можете все изменить, глядя через стекло.

(3) Особые события

Если вы хотите увидеть каждую деталь действия, вам понадобится хороший бинокль. Футбольные матчи, нетбол, баскетбол, концерты и любые другие спортивные мероприятия, которые могут вам понравиться, — бинокль поможет вам увидеть происходящее более подробно.

(4) Путешествия

Независимо от того, путешествуете ли вы по горам в дикой местности или плывете на лодке, путешественники могут использовать бинокль, чтобы определить свое местоположение и идентифицировать удаленные объекты. Посетители могут увеличивать здания и пейзажи, посещая новые районы.

(5) Астрономия

Бинокль идеален для лучшего понимания удаленных планетарных тел. Например, Луна, звезды, другие близлежащие планеты и Млечный Путь.

(6) Армия

Бинокли давно используются в военных целях. Старый дизайн Галилео 19век уступил место призме Порро и призме крыши типа века. Бинокли, созданные для общего военного использования, как правило, мощнее гражданских биноклей.

(7) Диапазон

Многие бинокли имеют линию аномалии, особенно морские бинокли (весы), наложенные на изображение. Это соотношение позволяет оценить расстояние до объекта, если его высота известна (или может быть оценена).

(8) Подарки для детей и супругов

Бинокль может стать прекрасным подарком на день рождения и Рождество для детей и супругов в семьях, которые каждый год отправляются в походы и ездят на велосипеде. Дети особенно любопытны, и бинокль может улучшить их любопытство, помогая им наблюдать за предметами, находящимися далеко от них. Вместо телефонов и игр дети могут использовать бинокль, чтобы узнать о птицах, звездах и других интересных объектах, о которых они обычно узнают в школе, но не могут видеть вблизи.

Бинокль начального уровня 8 x 20 или 10 x 25 достаточно хорош для детей. Поскольку дети не будут использовать их для точных наблюдений или использовать их в профессиональных целях, эти бинокли не обязательно должны быть высшего качества или иметь линзы с нанопокрытием, хотя прочная конструкция, безусловно, пригодится, так как они могут упасть. много.

5. Заключение

С момента их рождения в 17 веке спрос на бинокли почти во всем мире рос экспоненциально, особенно после Второй мировой войны. Возросший спрос побудил многих производителей разрабатывать специализированное оборудование для конкретных целей, а достижения науки позволили иметь разные типы биноклей, подходящие для самых разных целей.

Часто задаваемые вопросы:

Для чего впервые использовались бинокли?

Бинокли были впервые изобретены во Франции в 1840-х годах. Они начинали с малого, в основном как оперные бинокли, но к Гражданской войне их использовали в бою. Эти более крупные версии стали известны как полевые очки.
