Диод т6 характеристики – Светодиоды XM-L T6 — технические характеристики, применение в фонарях

Падение напряжения при этом не превышает 2.9 В. Угол рассеивания – 125°.  Индекс цветопередачи находится в пределах от 80 до 90 Ra. На рисунке ниже показана вольт-амперная характеристика при нормальной температуре окружающей среды.

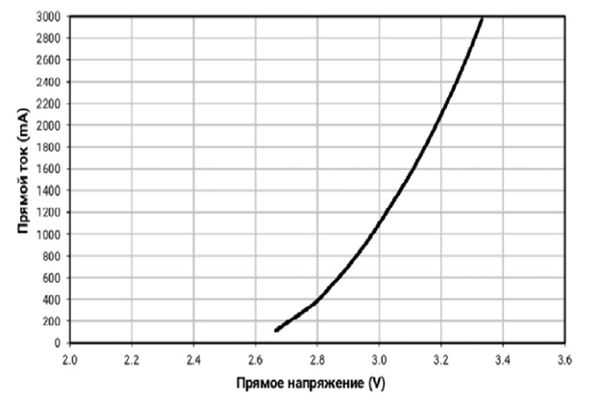

ВАХ светодиода Cree XM-L T6 при нормальной температуре

Следующий график демонстрирует относительное падение светового потока при увеличении температуры до 150°С

ВАХ светодиода Cree XM-L T6 при температуре 150 градусов

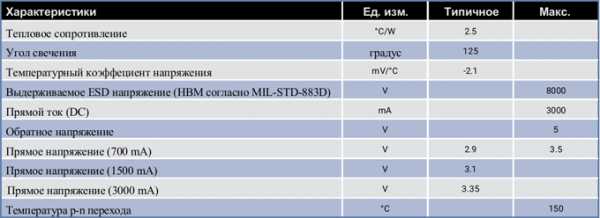

Подробные характеристики

Световой поток cree t6 зависит от температуры цвета, для этого вводится характеристика – бин светодиода. Если рассматривать указанную модель, то существует 8 вариантов бинов. Они обозначаются цифрой и латинской буквой, например, 0D, 2A,3B и так далее. Бину соответствует определенная температура цвета с допустимым отклонением. Например, Cree XM-L T6 4C – будет иметь нейтрально белый оттенок. Производитель предусматривает комплекты поставки наборов с разными бинами, потому что технологически невозможно выделить конкретный. Существует 6 типовых наборов поставки, 5 из которых относятся к холодному белому свечению, 1 – к нейтральному. На оригинальной упаковке всегда указан код комплекта 50, 51, 53, Е1, Е2 или Е3. Кроме cree t6 wc в серии XM-L существует еще 14 групп. Минимальный световой поток и самый желтый оттенок будет у группы S4, а максимальный и, соответственно, фиолетовый оттенок у группы U2.

Какой драйвер нужен для данного светодиода?

От выбранного драйвера зависит максимальная яркость led и количество режимов работы. Типичный драйвер для светодиода Cree XM-L T6 должен соответствовать следующим параметрам:

• номинальное входное напряжение – 4.2 В;
• сила тока на выходе до 3 А.

Задачей устройства является обеспечивать стабилизацию выходного тока в узких пределах. Это гарантирует надежное свечение сверхъяркого led и высокий срок эксплуатации. Часто характеристики драйвера предусматривают 5 режимов работы разной мощности. Но бывают варианты. На видео показана схема, как собрать драйвер своими руками.

Используется дешевый микроконтроллер, МОП-транзистор, резистор и конденсатор.

Где применяются светодиоды XM-L T6

Данный вид led получил широкое распространение во многих сферах, это касается, как наружного, так и внутреннего декоративного освещения. Но самым популярным изделием, выполненным на базе данного полупроводникового прибора, является ручной фонарик UltraFire E17.

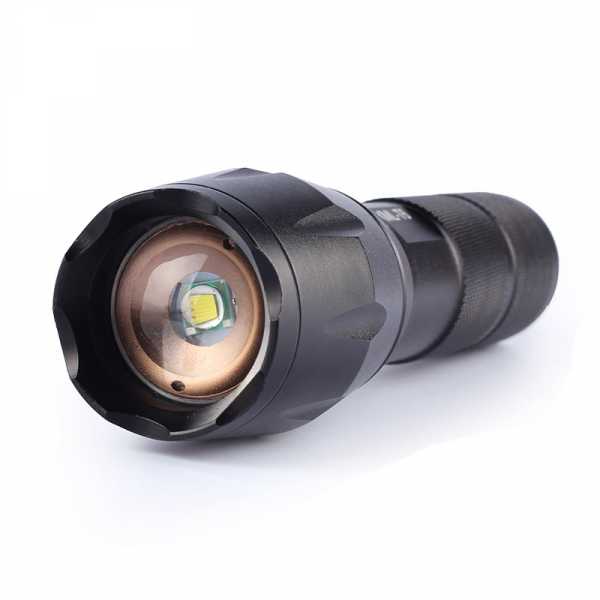

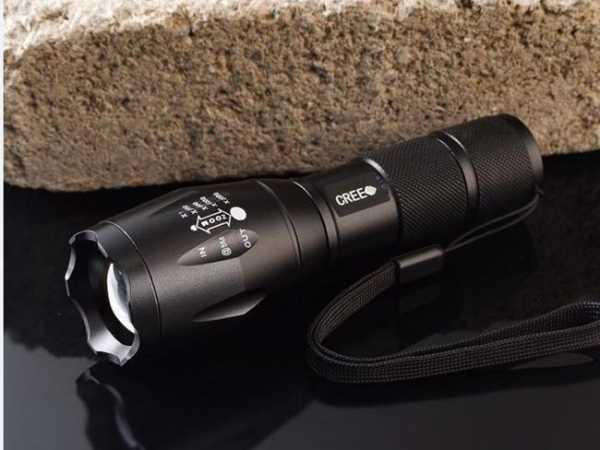

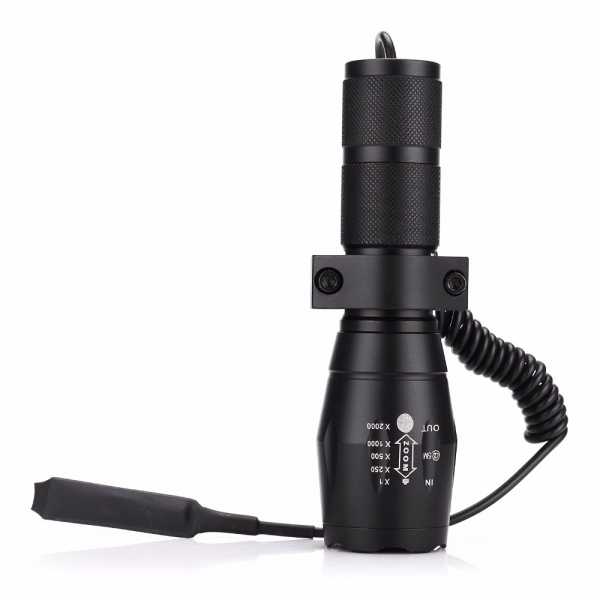

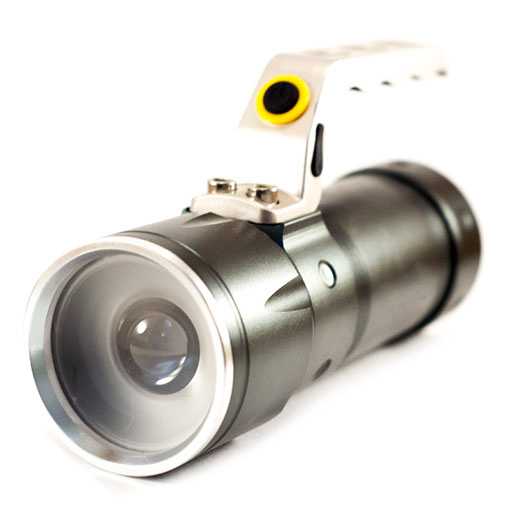

Фонарик UltraFire E7 на светодиодах CREE XM-L T6

Многие неоспоримые достоинства изделия связаны с тем, что в нем используется качественный светодиод, обеспечивающий работу около 100 тысяч часов. Конструкция самого фонарика предусматривает фокусировку светового потока с помощью раздвижной части корпуса. Питание происходит от батареек или аккумулятора. Установленный здесь драйвер рассчитан как раз на 5 режимов работы: максимальная мощность, средняя, слабая, стробоскоп и SOS.

Подводя итоги, можно сказать, что Cree XM-L T6 является одним из самых востребованных в линейке сверхъярких светодиодов. Конструкция подложки star обеспечивает наилучший теплоотвод, что для мощных устройств является важным параметром, ведь с перегревом led теряет в светоотдаче. Качество и срок эксплуатации гарантируется известным американским брендом.

ledno.ru

Характеристики светодиода Cree XM-L T6

Бывшие недавно в лидерах, мощные светодиоды Cree XLamp серии XP плавно сдают позиции, уступая путь более совершенным экземплярам серии XM-L и XM-L2. Новым чипам удалось преодолеть очередной рубеж яркости, благодаря чему светодиоды XM-L первого и второго поколения от компании Cree быстро были приняты на вооружение ведущими производителями современной осветительной аппаратуры. Не смотря на то, что первое поколение светодиодов XM-L было выпущено в далеком 2011 году, чип получился настолько удачным, что по-прежнему остается востребованным. Наиболее известным представителем семейства XM-L первого поколения стал светодиод группы T6. Обладая высокими техническими показателями, излучающие диоды XM-L T6 являются прекрасным решением для конструирования осветительных изделий.

Основные характеристики

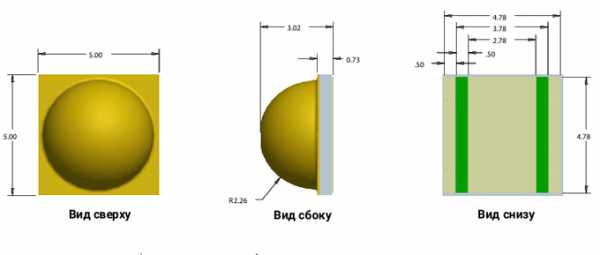

Кристалл светодиода XM-L имеет размер 5х5 мм и визуально крупнее предшественника из семейства XP. Его отличительная черта — подложка зелёного цвета. Данное семейство светоизлучающих диодов имеет высокую светоотдачу с типичным значением теплового сопротивления 2,5°C/Вт. При рабочем токе потребления 700 мА номинальное падение напряжения – 2,9В. Полусферическая линза высотой 3,02 мм обеспечивает угол рассеивания 125°.

Параметры светового потока

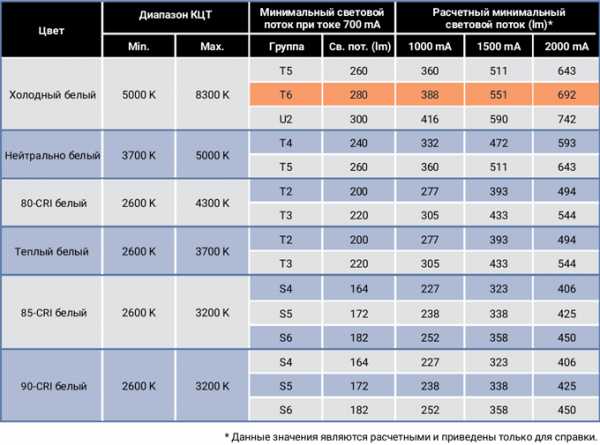

Важнейший параметр любого светоизлучающего диода – световой поток. Компания Cree измерила реальные значения минимального светового потока XM-L при токе в 700 mA и температуре окружающей среды 25°C. Также, для справки, приведены расчетные значения при токе в 1000, 1500 и 2000 mA.

Нагрев кристалла светодиода неизбежно ведет к уменьшению яркости. К примеру, нагрев до 75°C ведёт к падению яркости на 10%.

Компания Cree ранжирует значения светового потока в зависимости от группы и цветовой температуры. На данный момент в серии XM-L существует 9 групп. Наименьший поток света имеют кристаллы группы S4 (164 лм), а наибольший – у U2 (300 лм). Наиболее распространенными являются светодиоды группы T6, которые имеют минимальный световой поток в 280 люмен при токе в 700 mA. LED XM-L T6 отлично зарекомендовали себя как в организации искусственного освещения крупных коммерческих объектов, так и в конструировании ручных фонариков. Их выпускают в холодном и нейтральном белом цвете в диапазоне цветовых температур от 5000 до 8300°K.

Цветовые бины группы T6 и наборы поставки

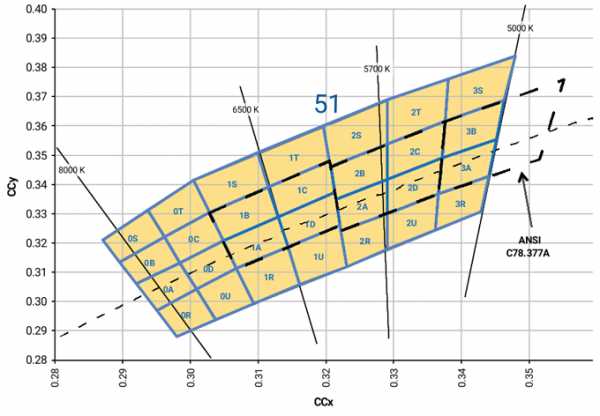

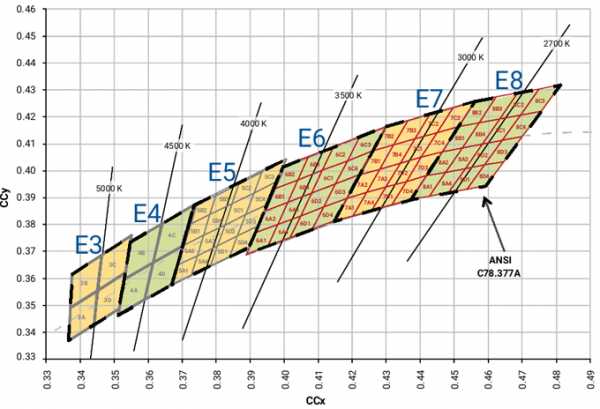

Бин светодиода – это неделимая область на диаграмме цветности МКО-1931. Необходимость введения понятия «бин» возникла из-за того, что с помощью цветовой температуры (Тцв) невозможно выполнить точную градацию источников света. Необходимость в более дискретном подходе при делении белых светодиодов, привела к появлению нового стандарта цветности ANSI С78.377А. Стандарт предусматривает 8 бинов Тцв с указанием допустимых отклонений во всем пространстве белого света на диаграмме цветности МКО-1931. Разница цвета в приделе областей бинов ANSI С78.377А легко заметна, поэтому крупные производители светоизлучающих диодов дополнительно разделяют каждую область на несколько частей.

Компания Cree имеет свой вариант стандартизации цветности, основанный на стандарте ANSI С78.377А. Заказ светодиодов у компании Cree только с определенным бином не возможен, связано это с малым размером бинов и технологическими трудностями при массовом производстве. Разработчик поставляет светодиоды XM-L в наборах, каждый из которых включает в себя несколько бинов. Узнать включенные в набор бины можно по двум символам в конце кода комплекта.

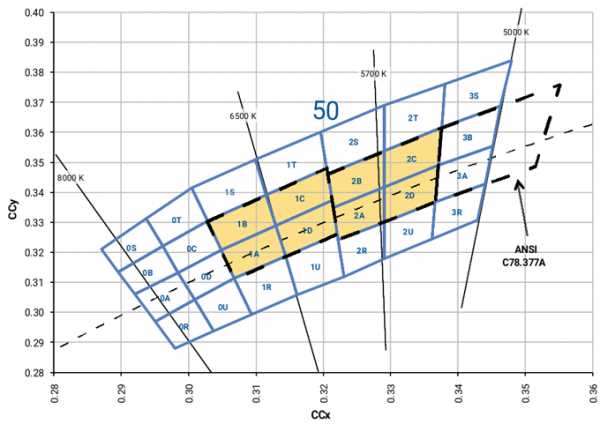

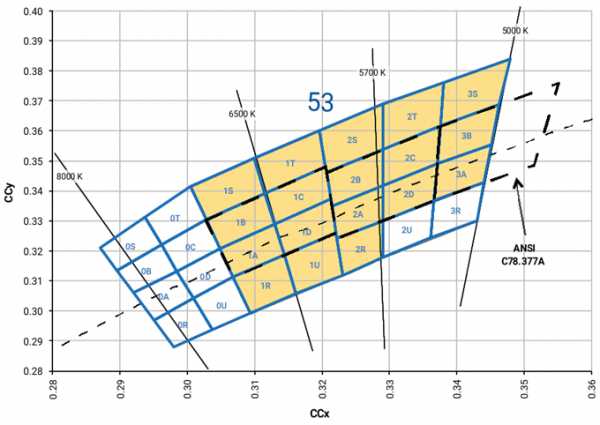

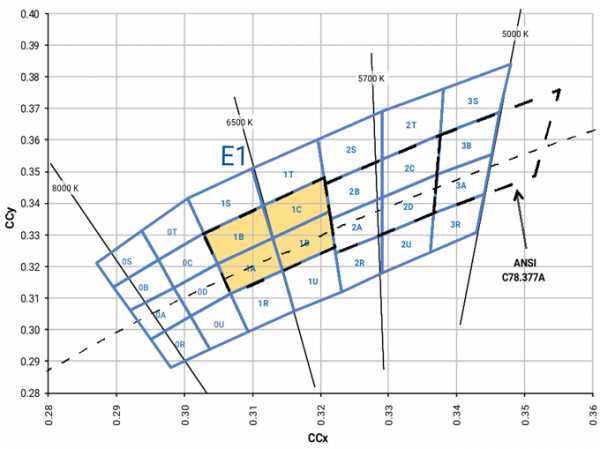

Для LED XM-L T6 существует 6 наборов поставки: 50, 51, 53, E1, E2 и E3. Комплект E3 дополнительно указывает на нейтральный тон свечения светодиодов, остальные указывают на холодные оттенки. Например, комплект поставки E1 может содержать 4 бина. Другими словами, если в коде набора указан комплект Е1, то тональность включенных в него светодиодов будет соответствовать только 4 бинам (1A, 1B, 1C, 1D).

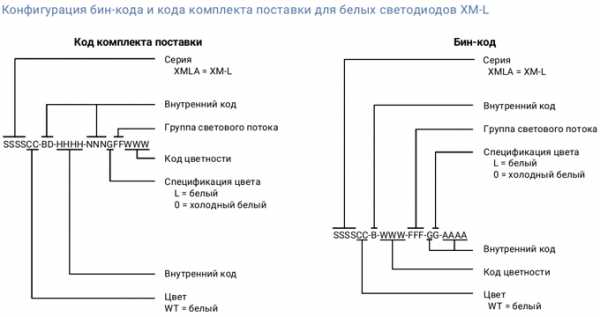

На упаковку оригинального продукта от Cree обязательно наносится бин-код и код комплекта поставки. Ниже представлена его конфигурация для светодиодов из серии XM-L группы T6.

ledjournal.info

Мегавелофара на 5 светодиодах Cree XM-L T6

Вот она, красавица. Хочу сразу обратить внимание, что в комплектации нет ни аккумуляторов, ни зарядника. Входное напряжение по паспорту 5.4~12 В, у меня были аккумуляторы на ~8.4 В, 2S2P из обычных 18650, с ними и будем проводить испытания.

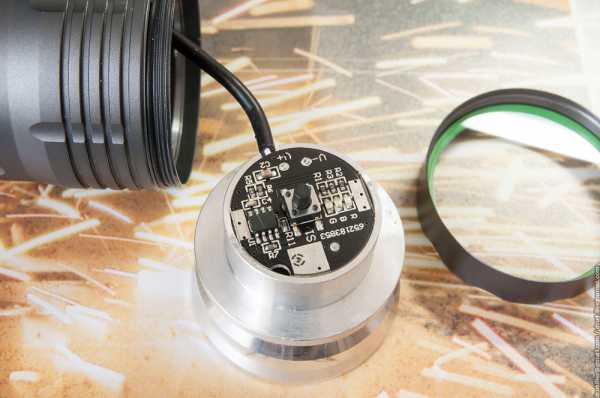

Залезем внутрь, для этого надо открутить «корону». Между стеклом и короной проложено уплотняющее фосфорисцирующее колечко. На самом корпусе есть проточка с резиновым колечком. Силиконовая смазка при этом отсутствует. Микросхема, драйвер полевого транзистора, со спиленной маркировкой. Вполне может быть, что это и не драйвер, а операционник для рядом расположенных SMD светодиодов. Они, кстати, сообщают об уровне подаваемого напряжения и скажут о приближающейся кончине аккумулятора.

На обратной стороне прячется индуктивность, под ней- полевичок, и его небольшая обвязка. На плате драйвера присутствует маркировка YYTD84-05

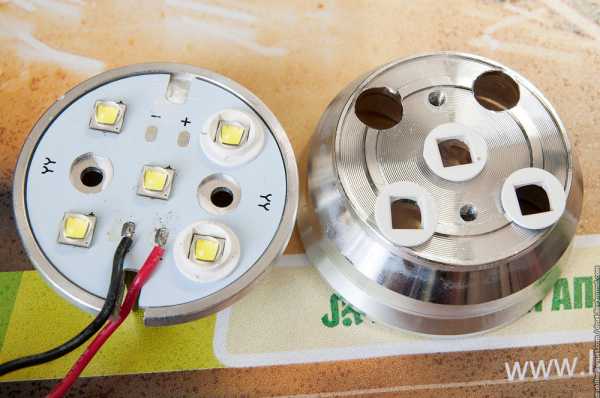

Плата светодиодов приклеена к алюминиевому основанию на термоклей. Дополнительный прижим осуществляется через сами площадки диодов отражателем, для этого сделаны прокладки из белого пластика. Отражатель к основанию притягивается 2мя винтами. Глазастые уже поняли, что китайцы лукавят, называя эту фару XM-L-T6. В соответствии с этой спецификацией это уже XM-L2, которые являются следующей ступенькой эволюции серии XM. Об этом говорит наличие двух проводов внутри сборки и точечная перфорация подложки. Диоды эти более эффективны, чем предыдущее поколение, но вот какой BIN- не понятно.

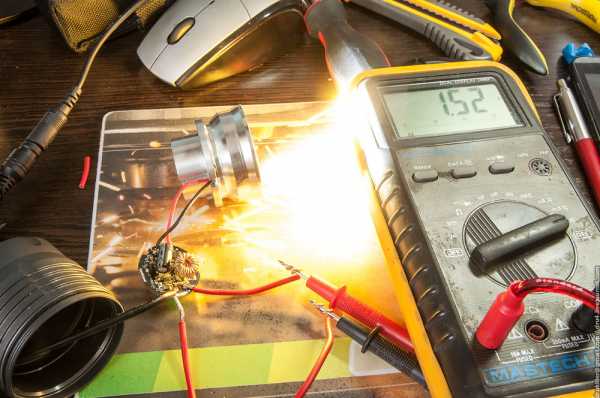

Впаяемся в провод питания, измерим ток на максимальном режиме. Напряжение при этом на аккумуляторе составляет 8.1 В, получаем около 12 Вт. Скажем, 1 Вт осядет на преобразователе, значит в свет уходит 10-11 Вт. Отсюда сразу следует то, что диоды работают не на полной мощности. Но это и очень здорово. Кривая эффективности светодиода такова, что с ростом протекающего через него тока, его светимость увеличивается, но не так сильно как хотелось бы. Но при этом значительно растёт нагрев и, как следствие, его КПД снижается. Так что, с точки зрения простоты конструкции и здравого смысла, лучше поставить серию диодов и запитать их на половину мощности, чем их меньшее количество жарить на полную и пытаться как-то их охлаждать.
Для полноты картины, на среднем режиме ток составляет 0.3 А. Для старой фары, ссылка на которую будет позднее, эти величины составляют 1.3, 0.8 и 0.4 А

Батареи заряжены, можно начинать боевое сравнение.

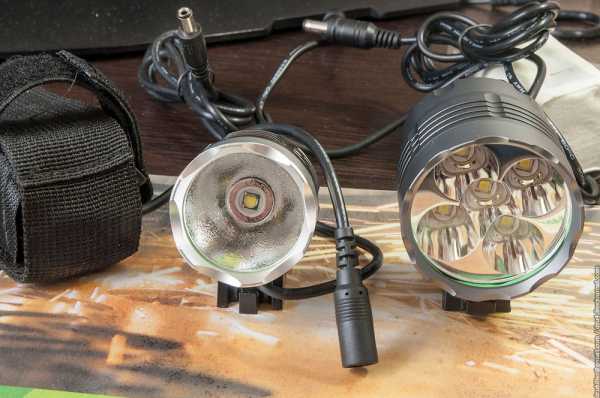

Сравнивать будем фарами, с которыми мы с женой катаемся по ночам T6 XML-T6 3-Mode «1200-Lumen». Зарядка и аккумулятор используются от них же.

От велосипеда и штатива до стены здания примерно 40 метров. Фотоаппарат был в ручном режиме и на одних и тех же настройках на протяжении всех кадров.

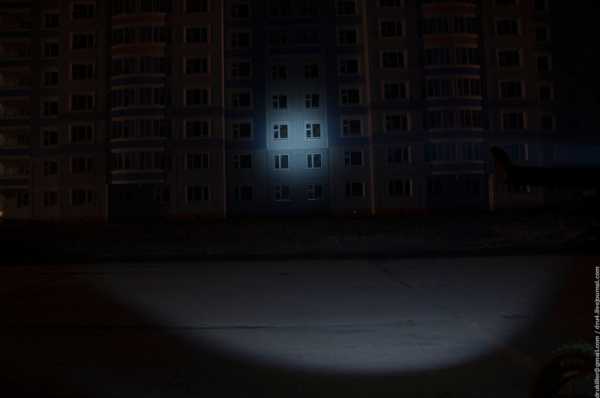

1)T6 XML-T6, режим максимальный.

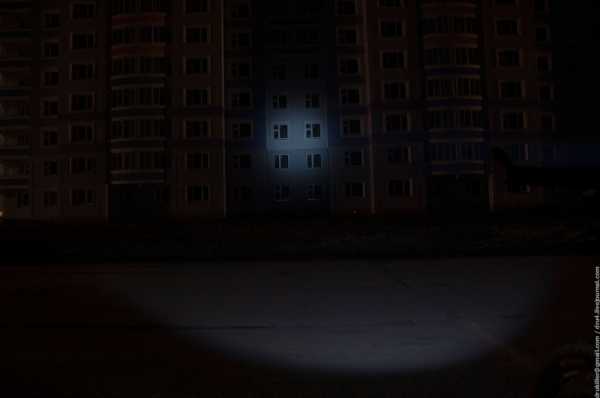

2)T6 XML-T6, режим средний.

3)T6 XML-T6, режим слабый. На всех режимах заметная ярка середина, и незначительная боковая засветка. Блин, я раньше думал что это отличная боковая засветка. Но дальше вы поймёте, как я ошибался.

4) 5 x Cree XM-L T6 3000lm, режим максимальный. Вот это блин шикарная боковая засветка!!!111. Я был в шоке, когда включил её в первый раз. Пучок широкий, заливающий, настоящий flood light!

5) 5 x Cree XM-L T6 3000lm, режим средний. Следующий режим снимать бесполезно, это очень раздражающий строб. Отличный режим для движения днём, автолюбители его издалека палят.

Примерно вот так выглядит дорожка с точки зрения велосипедиста.

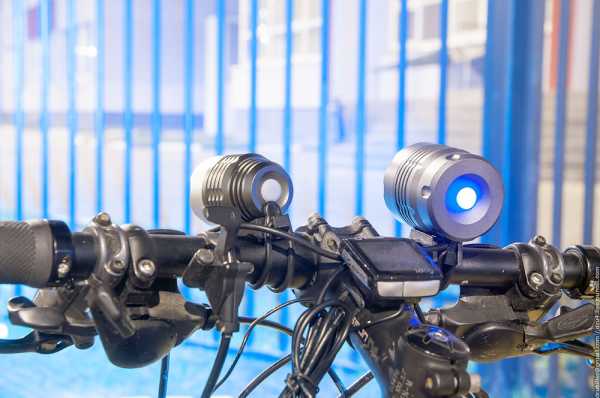

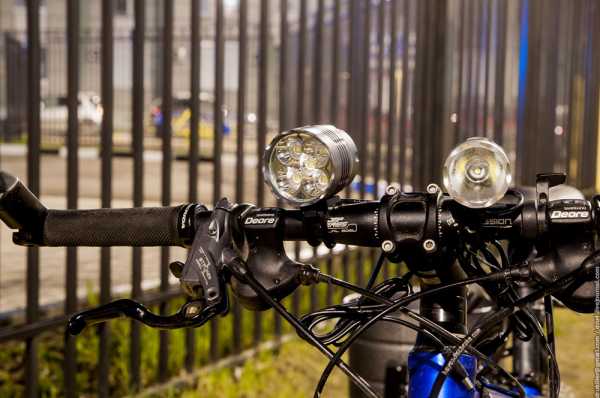

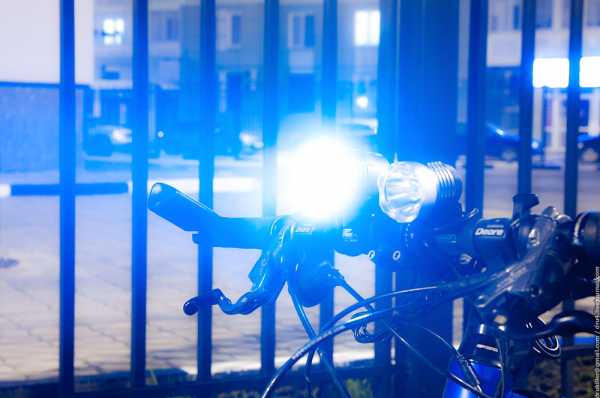

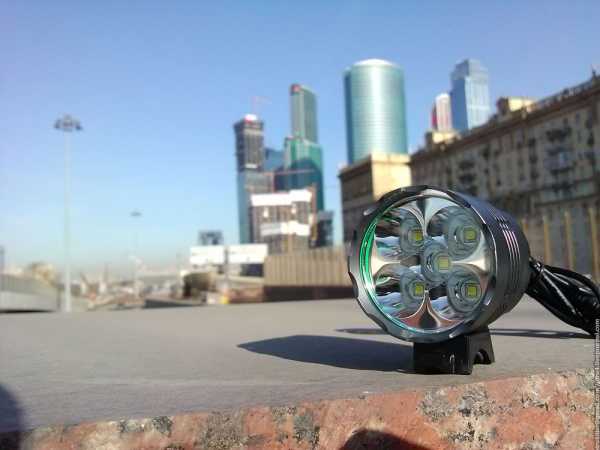

Фотографии в антураже.

Пора подводить итоги. Фара очень понравилась. Понравилась настолько сильно, прямо как когда я впервый раз пересел с фонаря на 100500 светодиодах на один с 3 ваттным светодиодом. Комфортно более чем. Единственное что, эта штука будет слепить встречных пешеходов и автолюбителей, так что её следует наклонять пониже, и при необходимости сразу выключать. Привыкайте, что водители будут дальним подмаргивать.

Из откровенных минусов то, что нет в комплекте зарядного устройства и аккумуляторов. Тем, кто покупает в качестве апгрейда- отлично, не нужно платить за то что уже есть. А тем, кто покупает с нуля, я бы посоветовал купить всё в сборе.

С почином меня, первый пост -))

mysku.ru

Сравнение и характеристики светодиодов Cree XM-L T6, XM-L2, XP-L

По сравнению с галогеновыми, ксеноновыми и лампами накаливания светодиоды Сree обладают целым спектром преимуществ:

• Имеют более высокий уровень светоотдачи из расчета на каждый ватт энергии.
• Устойчивы к вибрационному и механическому воздействию.
• Длительный срок работоспособности.
• Низкий расход энергии.
• Миниатюрные габариты и экономичный дизайн.
• Дают излучение как в теплых, так и в холодных границах спектра, а также свечение разных цветовых оттенков.
• Дает максимальную отдачу светового потока непосредственно с момента включения, без периода разогрева.
• Ширина светового луча может варьироваться от 15 до 180 градусов.
• Использование низкого уровня напряжения во время эксплуатации.
• Не нагревается в процессе работы.
• Работают при больших температурных перепадах внешней среды.
• Количество активаций светодиода не влияет на срок службы диода.

Характеристики Cree XM-L T6, XM-L2, XP-L

• Светодиод Cree XM—L T6

Однокристальный диод с высоким КПД. Имеет стандартные для диодов этой серии размеры 5ммх5мм, высота 2,1мм и стандартное посадочное основание. Показатели мощности рабочего тока находятся в пределах от 700 до 3000 Ватт. Имеет высокий уровень светоотдачи порядка 120 люменов на каждый Ватт. Цветовая палитра излучения дает нейтральный и холодный белый свет от 5000 К до 8300 К. Угол рассеивания луча составляет 125°. Уровень рабочего напряжения колеблется в пределах 3 — 10 Вт. При максимальной температуре внешней среды + 15О снижение яркости светового потока составляет не более 15 — 20%.Xml T6 — весьма удачный по характеристикам экземпляр. Однако, довольно дорогой. Он подойдет тем, кто выбирает фирменное качество и ценит товар в том числе за бренд.

• Светодиод Cree XM-L2

Твердотельный мощный диод нового поколения. Используется при производстве мощных аккумуляторных и ручных фонарей, велосипедных фар. Отличается от базовой модели XM-L серебристым цветом подложки. Имеет аналогичные исходнику размеры 5х5 мм и форму посадочного основания. Технологический отбор производится при температурном показателе переходности 85°C, это облегчает проверку характеристик прибора в процессе эксплуатации. Цветовая палитра излучения дает нейтральный и холодный белый свет от 2700 К до 8300 К. Коэффициент полезного действия по сравнению с исходной моделью увеличен на 15 — 20 %. Светодиод дает более выраженную интенсивность светового луча при меньшем теплоотведении. Светоотдача при базовых показателях тока 700 мА составляет 150 лм/Вт. Предельный показатель рабочего тока 3 А. По сравнению с базовой моделью xm-l яркость исходящего потока света этой модели была увеличена на 20%. Но при этом уменьшен теплоотвод. Что позволяет фирмам, производящим осветительное оборудование создавать меньшие по объему, но более яркие фонари.

• Светодиод Cree XP-L

Модель XP-L отличается, по сравнению с диодами этой серии, минимальными размерами 3,45х3,45 мм при высоте 1 мм. При этом несомненным достоинством является высокая мощность — до 10 Вт. Линза светодиода XP-L практически аналогична XM-L, единственное отличие — усеченные боковые грани оптического элемента. Оптическая ось совместима с геометрическим центром корпуса, что значительно упрощает конструкцию вторичной оптической системы и обеспечивает их максимальную совместимость. Угол светового потока равен 125°. Посадочная площадка аналогична моделям XT-E и XP-G, что обеспечивает их взаимозаменяемость. Светодиод XP-L активно используется при производстве мощных фонарей такими брендами, как UltraFire, Police, Bailong, Nitercore, Olight, Imalent. Этот диод — весьма интересная новинка. Миниатюрные размеры при высокой производительности – его главная особенность. Может быть собран в довольно обширные матрицы.

Подведём итоги:

Из сравнения характеристик этих светодиодов мы можем отметить, что светодиод XM-L T6 является сейчас наиболее массовым диодом, с хорошими показателями светоотдачи к ватту и отличным соотношению цены и качества.
Светодиод XM-L2 уже более новое поколение, имеет такие же физические размеры на подложке, как и XM-L, при этом яркость исходящего потока света удалось увеличить на 20% еще и уменьшив его нагрев.
Серия светодиодов XPL — это самая лучшая разработка компании Cree на данное время.
Диод серии XPL даже визуально можно отличить от прошлых серий, это самый миниатюрный диод в своем классе, высокая плотность кристала позволяет повысить светоотдачу.
Во всех температурных режимах он демонстрирует лучшую эффективность в сравнении с поколением диодов XM-L2 до 7.5% и лучше справляется с высокими температурами.
Безусловно можно сказать, что за этим диодом, сочетающим минималистичный размер, большую мощность и высочайщую светоотдачу, будущее компании Cree.

Топовые фонари представленные на нашем сайте, выберите модель и нажмите на фото

underbuy.ru

Поддельные Cree XML T6 от Honglitronic

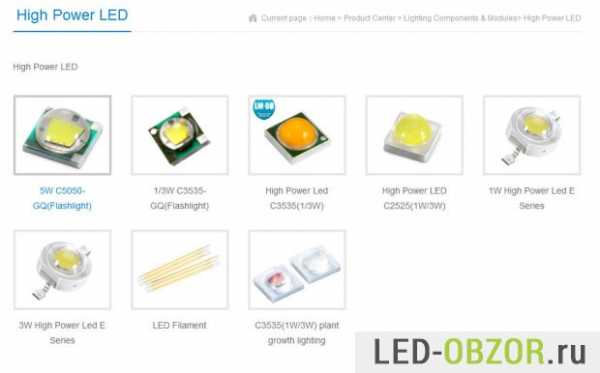

Просматривая рекламу различных светодиодных ламп перешёл на сайт Hoglitronic, который производит большое количество моделей светодиодов. Сразу же заметил модель очень похожую на Cree XML, мощностью 5 ватт.

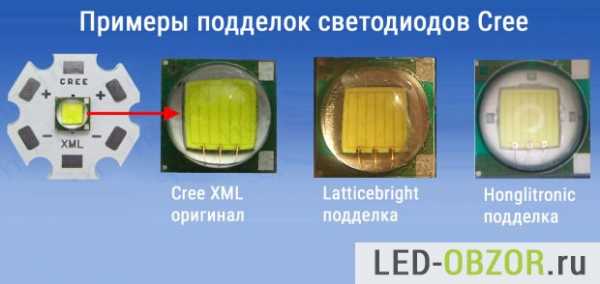

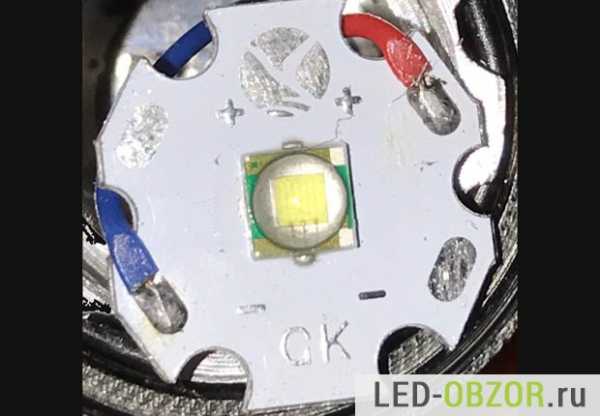

Недавно ко мне обращался читатель, у которого фонарик оказался на подделке Cree. Поддельный Cree не был похожим на Latticebright, но он очень был похож на Хонглитроник. Latticebright обычно плату с диодом маркируют нанося 2 буквы LB. Если вы нашли эти буквы рядом с диодом, значит у вас не настоящий КРИ. Если покупка сделана на Aliexpress, и вам его продали как оригинал, открывайте диспут и просите половину денег назад.

Чаще всего используются в:

• аккумуляторных фонарях;
• светодиодных лампах для автомобиля;
• светодиодные балки для авто;
• фары рабочего света;

За такие публикации меня не любят половина китайских продавцов и заводов. К тому же я помогаю отечественным компаниям разбираться с китайскими заводами, которые впаривают им низкокачественные светодиоды или подделки по цене оригинала.

Содержание

• 1. Характеристики С5050
• 2. Неизвестная подделка Cree

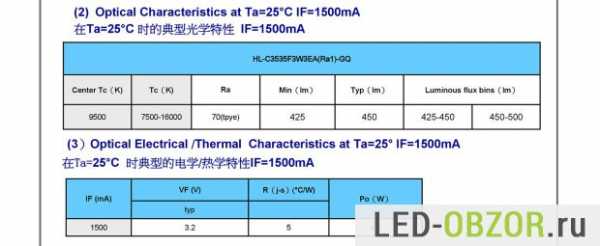

• 3. Характеристики Hoglitronic

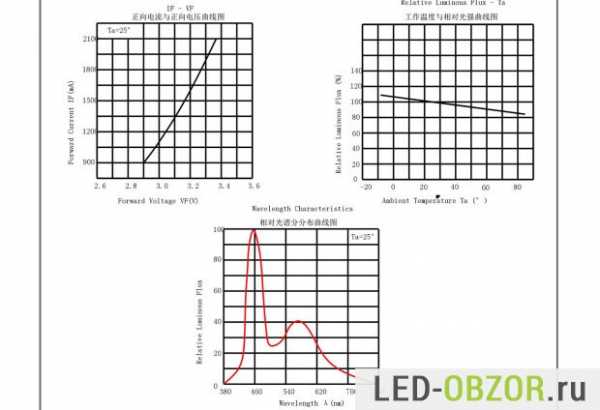

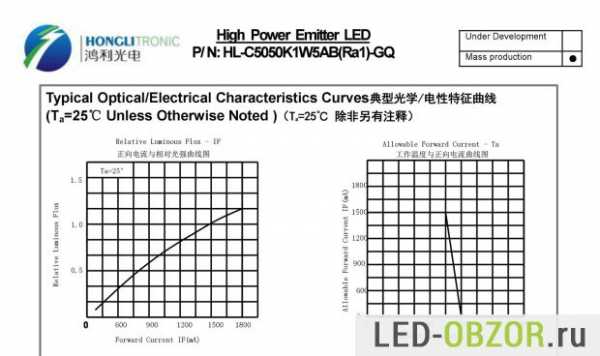

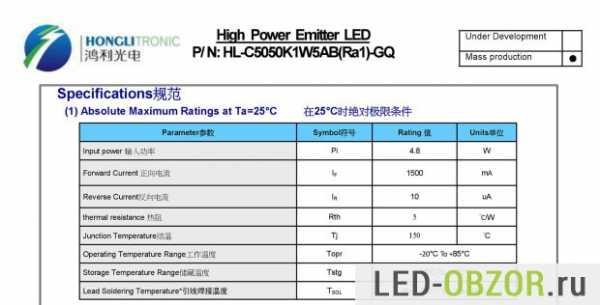

Характеристики С5050

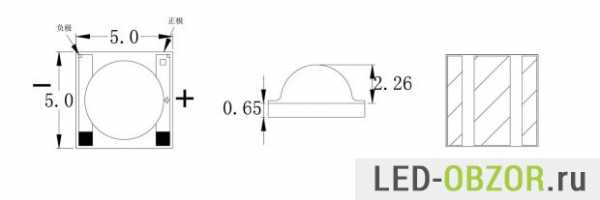

Хонглитроник С5050
