ДИ-8 (АНТ-46) Дальний истребитель Туполева

Дальний истребитель

ОКБ Туполева

АНТ-46 (ДИ-8) — тяжелый дальний истребитель (по тогдашней терминологии — «летающий крейсер») был создан на основе среднего бомбардировщика СБ (АНТ-40).

Цельнометаллическая конструкция ДИ-8 была во многом сходной и была уже хорошо отработана и доведена до приемлемой надежности летными испытаниями, правда, с моторами водяного охлаждения. В отличие от СБ на ДИ-8 устанавливались две динамореактивные пушки АПК-4 калибра 76,2 мм, которые разработало управление специальных работ (УСР НКТП). Установленные в отъемных частях крыла с проходом стволов через обшивку передней кромки и выхлопных труб с диффузорами над ребром обтекания крыла сквозь его верхнюю обшивку. Боезапас каждого орудия составлял 15 снарядов.

В центроплане крыла у правого борта фюзеляжа установили третью огневую точку — пулемет ШКАС с запасом 800 патронов. Отличия коснулись и оборонительного вооружения. В носовой кабине штурмана-бомбардира взамен спарки пулеметов ШКАС появился один подвижный крупнокалиберный пулемет ШВАК 12,7 мм. В хвостовой части фюзеляжа оружие осталось как на СБ — верхний турельный ШКАС на подвижной установке ТУР-9 и нижний люковый пулемет той же системы.

Кроме того, для защиты задней полусферы, у границ зализов стыка крыла и фюзеляжа чуть выше задней кромки центроплана устроили амбразуры двух неподвижных пулеметов ШКАС. Ведение огня из них должно было производиться при заходе вражеского истребителя точно в хвост. Направляемые самолетом и нацеливаемые с помощью перископа заднего обзора, эти ШКАСы представляли бы для неприятеля полную неожиданность. При отражении атаки противника со столь строгого ракурса, результативная стрельба из турельной и люковой установок была бы затруднена, и наличие неподвижных пулеметов в центроплане, значительно усложнило бы условия нападения с задней полусферы.

Состав бомбардировочного вооружения по сравнению с СБ уменьшили.

В зоне центра тяжести самолета оставили вертикальный бомбовый отсек. Задний фюзеляжный и центропланные отсеки не использовались и были задраены. Общий вес бомб не превышал 250 кг, что соответствовало TTT, предъявляемым к «летающему крейсеру».

Конструкция ДИ-8 — металлическая, клепанная из дюралюминия. Фюзеляж стыковался из трех частей. В передней части за лобовым, прозрачным колпаком было устроено рабочее место штурмана. Его он занимал, поднявшись по лестнице через нижний люк. Этот же проем являлся аварийным для покидания самолета в воздухе.

Средняя часть фюзеляжа выполнялась заодно с центропланом крыла. В ней поместили пост управления самолетом внутри кабины летчика со сдвижным фонарем назад. Более длинный фонарь стрелка-радиста сдвигался вперед и открывал его кабину, расположенную в задней части фюзеляжа, несущей хвостовое оперение.

Экипаж 3-4
Геометрия
Длина самолета, м 12,24
Размах крыла, м 20,30
Площадь крыла, м² 55,70
Массы, кг
пустого самолета 4180
нормальная взлетная 5910
Силовая установка
Мотор 2 × ПД М-34РНФ
Мощность, л. с. 2 × 1200
Лётные данные
Максимальная скорость, км/ч у земли 382
на высоте 404
Практическая дальность, км 1800
Практический потолок, м 9000

Вооружение. 2 × 76,2-мм динамореактивные пушки АПК-4 (по 15 снарядов) или 4 × 20-мм пушки ШВАК и один 7,62-мм пулемет ШКАС с запасом 800 патронов. Один подвижный 12,7-мм пулемет ШВАК. В хвостовой части фюзеляжа — верхний турельный ШКАС на подвижной установке ТУР-9 и нижний люковый пулемет той же системы. Бомбовая нагрузка до 250 кг.

Из-за снятия с плана динамореактивных пушек системы Курчевского в феврале 1936-го для дублера ДИ-8бис (АНТ-46бис) были разработаны два новых варианта наступательного вооружения. Один из них предусматривал применение нарезных пушек ШВАК (калибр 20 мм) по паре с каждой стороны крыла, в связи с чем ДИ-8бис получил новые консоли крыла.

Основные летно-тактические характеристики ДИ-8бис намечались выше данных СБ, чтобы успешно защищать бомбардировщики в полете. Для этого наметили в короткий срок установить на дальнем истребителе перспективные форсированные двигатели М-34РНФ конструкции А. А. Микулина. Однако из-за затянувшихся сроков подготовки к сдаче АНТ-46 на государственные испытания он был снят с плана, как неудавшийся. Анализ заводских испытаний вынудил заказчиков отказаться от этого «крейсера».

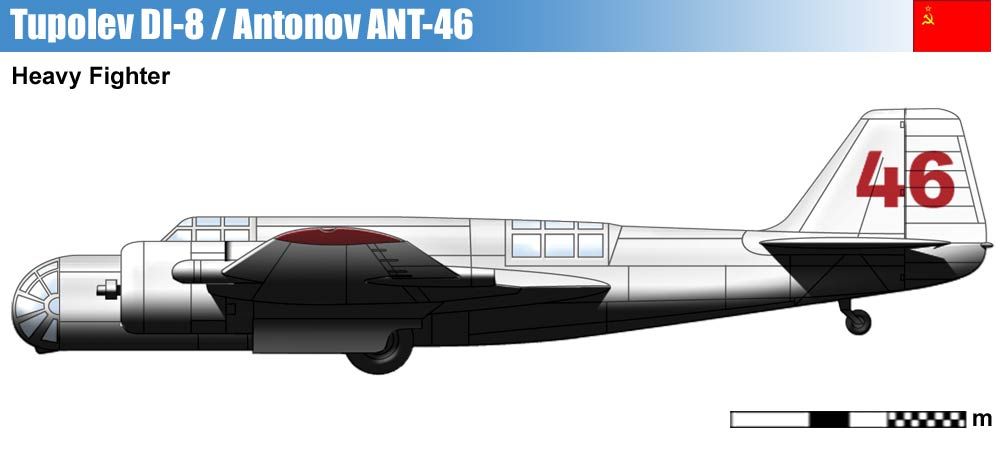

Схема АНТ-46 (ДИ-8)

Источники

  • «Летающий крейсер» Туполева /КР Ивнамин Султанов/
  • Скоростные бомбардировщики Сталина СБ и Ар-2 /Михаил Маслов/
  • История конструкций самолетов в СССР,1938-1950гг. /В.Б. Шавров/

Боевые самолеты Туполева. 78 мировых авиарекордов / Арсенал-Инфо.рф

АНТ-46 (ДИ-8)

Трехместный дальний истребитель ДИ-8 (АНТ-46) был создан на базе СБ.

Его особенностью стали две динамореактивные пушки АПК-4 калибра 76,2 мм Л. В. Курчевского.

Серийный истребитель И-14 на испытаниях в НИИ ВВС

Орудия были установлены в отъемных частях крыла с соплами, выступавшими за заднюю кромку крыла. Боезапас каждой пушки — 15 патронов. В центроплане несущей поверхности у правого борта фюзеляжа установили третий пулемет ШКАС с боезапасом в 800 патронов, видимо, для пристрелки. Кроме этого, в носовой кабине штурмана пулеметы ШКАС, свойственные СБ, заменили опытным пулеметом ШВАК калибра 12,7 мм. От СБ сохранились лишь ШКАСы на верхней стрелковой установке Тур-9 и в люковой — под фюзеляжем.

Кроме этого, за крылом по бортам фюзеляжа смонтировали два неподвижных ШКАСа с перископическими прицелами для защиты машины от истребителей неприятеля со стороны задней полусферы.

Сохранили бомбардировочное вооружение, при этом общий вес бомбовой нагрузки не превышал 250 кг.

Самолет построили 18 июля 1935 года. Первый полет машины, пилотируемой М. Ю. Алексеевым, состоялся 9 августа. ДИ-8 оказался недостаточно устойчивым в полете и очень чутким к отклонениям рулей и элеронов. Неудачи с самолетом совпали с отстранением от должности главного конструктора Л. В. Курчевского, что позволило Туполеву, ставшему к тому времени главным инженером ГУАП НКТП, в 1936 году прекратить все работы по ДИ-8. Хотя прорабатывался его вариант ДИ-8бис (АНТ-46бис) под двигатели М-34ФРН и четыре 20-мм пушки ШВАК. Но и эти орудия в 1936 году еще были далеки от совершенства.

Таблица № 10 ОСНОВНЫЕ ДАННЫЕ ОДНОМОТОРНЫХ ИСТРЕБИТЕЛЕЙ

Таблица № 11 ОСНОВНЫЕ ДАННЫЕ ДВУХМОТОРНЫХ ИСТРЕБИТЕЛЕЙ

Примечания: 1. С подфюзеляжной частью. 2. Без учета выступающих частей пушки — 10,2 м.

Похожие книги из библиотеки

Неизвестный «МиГ». Гордость советского авиапрома

Это слово понятно без перевода в любой точке мира – совсем как «спутник» или «Калашников». Эти легендарные истребители всегда оправдывали свое стремительное имя, отличившись во всех войнах СССР. Высотные скоростные МиГ-3, на которых держалась наша ПВО в начале Великой Отечественной, надежно защитили Москву от немецких налетов. Великолепные МиГ-15 очистили небо Кореи от «Летающих крепостей», похоронив надежды США на победу в ядерной войне. Прославленные МиГ-21 сбивали американские «Фантомы» над Вьетнамом и израильские «Миражи» над Голанскими высотами. Вся история ОКБ им. А. И. Микояна – это летопись рекордов, достижений и побед: первый отечественный реактивный самолет Миг-9; первый в мире серийный сверхзвуковой МиГ-19; революционный для своего времени МиГ-23 с изменяемой геометрией крыла; стремительный МиГ-25, первым среди серийных машин достигший скорости 3000 км/ч.; сверхманевренный МиГ-29, по праву считающийся одним из лучших истребителей четвертого поколения, «мечтой любого пилота» … Менее известен вклад Микояна в космические победы СССР, а ведь именно под его руководством создавались искусственные спутники Земли и сверхсекретный пилотируемый воздушно-космический самолет «Спираль», не имеющий себе равных.

Снимая гриф секретности, эта книга восстанавливает подлинную историю МиГа за три четверти века. Это – лучшая творческая биография великого авиаконструктора и его легендарного КБ, ставшего гордостью отечественного авиапрома.

Реактивные первенцы СССР – МиГ-9, Як-15, Су-9, Ла-150, Ту-12, Ил-22 и др.

Когда в конце Великой Отечественной «сталинские соколы» впервые столкнулись в бою с реактивными самолетами Люфтваффе, истребитель-бомбардировщик Me-262 произвел на советских специалистов такое впечатление, что они пытались «пробить» решение о его производстве в СССР. Однако руководство страны предпочло сделать ставку на отечественную промышленность, используя трофейные немецкие технологии, а не копируя их. В кратчайшие сроки наши ведущие КБ — Яковлева, Микояна, Сухого, Лавочкина, Туполева, Ильюшина и др. — разработали более 25 реактивных самолетов, самыми удачными из которых оказались МиГ-9 и Як-15/17…

В этой книге вы найдете исчерпывающую информацию обо всех первенцах реактивной эры и первом послевоенном поколении авиации СССР, а также об экспериментальных направлениях, оказавшихся «тупиковыми», — ракетных, пульсирующих и прямоточных силовых установках.

Коллекционное издание на мелованной бумаге высшего качества иллюстрировано сотнями эксклюзивных чертежей и фотографий.

Истребитель МиГ-21 Рождение легенды

Иллюстрированное издание истории посвящено создания и боевого применения одного из самых знаменитых самолетов – истребителя МиГ-21. Она охватывает период с 1953 года до наших дней. В ней рассмотрены все этапы создания боевой машины, начиная с первых набросков и кончая учебно- тренировочными вариантами. Книга рассчитана на широкий круг читателей, интересующих историй отечественной авиации.

Неизвестный Яковлев. «Железный» авиаконструктор

«Конструктор должен быть железным», – писал А.С. Яковлев в газете «Правда» летом 1944 года. Не за это ли качество его возвысил Сталин, разглядевший в молодом авиагении родственную душу и назначивший его замнаркома авиационной промышленности в возрасте 33 лет? Однако за близость к власти всегда приходится платить высокую цену – вот и Яковлев нажил массу врагов, за глаза обвинявших его в «чрезвычайной требовательности, доходившей до грубости», «интриганстве» и беззастенчивом использовании «административного ресурса», и эти упреки можно услышать по сей день. Впрочем, даже недруги не отрицают его таланта и огромного вклада яковлевского ОКБ в отечественное самолетостроение.

От первых авиэток и неудачного бомбардировщика Як-2/Як-4 до лучшего советского истребителя начала войны Як-1; от «заслуженного фронтовика» Як-9 до непревзойденного Як-3, удостоенного почетного прозвища «Победа»; от реактивного первенца Як-15 до барражирующего перехватчика Як-25 и многоцелевого Як-28; от учебно-тренировочных машин до пассажирских авиалайнеров Як-40 и Як-42; от вертолетов до первого сверхзвукового самолета вертикального взлета Як-141, ставшего вершиной деятельности яковлевского КБ, – эта книга восстанавливает творческую биографию великого авиаконструктора во всей ее полноте, без «белых пятен» и купюр, не замалчивая провалов и катастроф, не занижая побед и заслуг Александра Сергеевича Яковлева перед Отечеством, дважды удостоившим его звания Героя Социалистического Труда.

Туполев АНТ-46 (ДИ-8). Фото. История. Характеристики.



В конструкторском бюро Туполева был спроектирован опытный истребитель типа АНТ-46, который должен был работать на дальних дистанциях полета. Данная машина проектировалась параллельно с самолетом АНТ-40, но, в отличие от него, была трехместной,  оснащена как наступательным, так и оборонительным вооружением.

Данный самолет был предназначен для прикрытия бомбардировщиков и был снабжен более мощными двигателями, чем предыдущая версия АНТ.

При разработке данного самолета конструкторами был учтен ряд нюансов, с которыми они сталкивались при изготовлении предыдущих аппаратов. Поэтому он была спроектирован достаточно быстро и качественно. Он имел цельнометаллическую конструкцию корпуса, которая была отлично отработана на других самолетах, изготовленных в бюро Туполева. Также данный самолет имел водяное охлаждение двигателя, что выделяло его среди других машин того времени. Он был оснащен двумя крупнокалиберными пушками, которые могли произвести 15 залпов. Данные пушки были установлены на крыльях.

Свой первый вылет самолет АНТ-46 совершил в средине лета 35 года, после чего был передан комиссии для прохождения заводских испытаний. Но вскоре работы над машиной были прекращены из-за появления новых на то время реактивных снарядов типа РС. Именно по этой причине конструкторы должны были изменить вооружение на более новое и эффективное.

Конструкторы ОКБ установили на данный самолет четыре пушки марки ШВАК, которые были размещены в крыле. Был разработан вариант самолета с такими же пушками, но под фюзеляжем аппарата, и их количество было увеличено до пяти. Подфюзеляжный вариант был более удобен для замены и заряда пушек. Кроме вооружения, были улучшены и аэродинамические качества за счет оснащения крыла отъемной частью. Также было изменено горизонтальное оперение, и к хвостовому рулю была добавлена система роговой компенсации при полете. Была мысль о замене двигателей на более новые АМ-34. Но через год после всего этого данный проект был полностью закрыт.

Особенности конструкции АНТ-46

Конструкция машины изготовлена из дюралюминия. Корпус самолета состоит из трех конструктивных частей, которые изготовлялись и компоновались отдельно одна от другой. Передняя часть конструкции самолета представлена кабиной пилота, которая имеет большую площадь остекления. В кабину пилот попадает с помощью люка в нижней части, через него производилась и экстренная эвакуация экипажа.

Средний отсек самолета изготовлялся совместно с крыльями, именно сборка крыльев занимала наибольшее количество времени и материалов. В данном отсеке размещался пост управления аппаратом, а именно кабина пилотов. Кабины пилота и радиста были оснащены отдвижными фонарями, причем фонарь радиста имел большие размеры. На хвостовом отсеке крепилось хвостовое оперение.

Что касается силовой установки самолета АНТ-46, то она значительно отличалась от предыдущих моделей, поскольку была представлена двумя двигателями типа К-14. Они имели и другое обозначение − «Мистраль-мажор». Они выдавали мощность в 800 лошадиных сил каждый и имели воздушное охлаждение. Двигатели были установлены спереди центроплана на специальных моторных фермах. Для качественной работы между моторами был установлен один масляный радиатор кольцевого типа. Двигатели при своей работе приводили в движения винты, которые были изготовлены из дерева и имели диаметр в 3,4 метра.

Каркас самолета был изготовлен из трубчатых металлических профилей, которые имели V-образную форму. Они крепили на себе обшивку машины и таким образом создавали замкнутый контур. В конструкции были шпангоуты и нервюры, которые были изготовлены из дюралюминия и имели отверстия, за счет которых была уменьшена масса конструкции аппарата.

АНТ-46 характеристики:


Модификация   АНТ-46бис
Размах крыла, м   20.30
Длина, м   12.24
Высота, м
Площадь крыла, м2   55. 70
Масса, кг
  пустого   4180
  нормальная взлетная   5910
  топлива   550
Тип двигателя   2 ПД М-34РНФ
Мощность, л.с.   2 х 1200
Максимальная скорость , км/ч
  у земли   382
  на высоте   404
Практическая дальность, км   1800
Практический потолок, м   9000
Экипаж   3-4
Вооружение:   две 76.2-мм динамореактивные пушки АПК-4 (по 15 снарядов) или 4 20-мм пушки ШВАК и один 7.62-мм пулемет ШКАС с запасом 800 патронов.
 один подвижный 12.7-мм пулемет ШВАК. В хвостовой части фюзеляжа — верхний турельный ШКАС на подвижной установке ТУР-9 и нижний люковый пулемет той же системы.
 Бомбовая нагрузка до 250 кг
