КПП на Камаз с делителем: ремонт, обслуживание, характерные поломки

Коробка переключения передач (КПП) является необходимым для любого автомобиля устройством. С его помощью осуществляются изменения в крутящем моменте мотора и последующая передача этого момента на рабочие мосты. КПП с делителем на автомобилях марки КАМАЗ способствует проведению в довольно широком диапазоне регулировок как тяговых характеристик, так и скоростных, тем самым использовать силовой агрегат машины с наибольшей эффективностью.

Устройство коробки на КАМАЗах

Устройство КПП, которая используется на моделях КАМАЗа, не имеет значительных отличий от аналогов, используемых иными производителями тягачей. Однако некоторые конструктивные особенности у нее имеются.

Самые распространенные конструкции КПП, устанавливаемые на КАМАЗы, называются модель 14 и модель 15. Они сконструированы по следующему принципу. В картере монтируются сразу несколько валов: промежуточный, ведомый и ведущий. Все они оснащены шестеренками и синхронизаторами. Обособленным блоком устанавливаются лишь шестеренки передачи, отвечающей за движение назад. Кроме того, верхняя часть коробки оснащается отдельным блоком, в котором находится механизм изменения скоростей.

Как обслуживать КПП на КАМАЗе

Для того чтобы КПП автомобиля служила как можно дольше необходимо периодически проводить техническое обслуживание этого устройства. Заключаются эти нехитрые мероприятия в регулировке привода переключения скоростей, величины зазора в клапане активации делителя, а также в периодическом обновлении масла.

Замена масла в КПП КАМАЗ с делителем должна производиться не менее раза за период года. Это при условии, что автомобиль не должен между двумя заменами проезжать более девяноста тысяч километров. В моделях, которые задействованы при строительстве крупных объектов, для перевозки груза в карьерах или работают в иных сложных условиях, менять масло придется в несколько раз чаще. Таким образом, продолжительность периода работы масла может разниться от рекомендуемой производителем. Это напрямую зависит от тех условий, в которых автомобиль эксплуатируется, а также от модели коробки, установленной на машине.

Произвести проверку того, насколько соответствует уровень масляной жидкости в коробке рекомендуемым параметрам можно при помощи специального указателя, который располагается на пробке горловины. Этот вариант используется для проверки моделей 14 и 15. КПП с индексом 161 и ZF проверить уровень масла можно при помощи контрольных отверстий, которые располагаются на корпусе коробки.

Замену масла необходимо производить при прогретом до рабочей температуры двигателе, так как в этот момент масло имеет низкую вязкость. Удалить отработанное масло можно через специальные отверстия для слива, располагающиеся в нижней части коробки. В модели 161 придется дополнительно вывернуть масляный фильтр.

Поломки КПП на КАМАЗах

Наиболее частой поломкой КПП КАМАЗов является износ деталей. Решить такую проблему можно только заменой старого элемента конструкции.

Иногда возникают проблемы, к примеру, автоматическое выключение передачи или же трудности при ее включении, причина которых кроется в нарушении регулировок механизмов и узлов коробки. В таком случае стоит просто вернуть техническое значение регулировок в исходное положение и проблема будет решена.

Почему и как часто нужно промывать систему охлаждения автомобиля, а также какие лучше всего использовать очистители смотрите здесь. Какое масло следует заливать в двигатель и на что необходимо обратить внимание при выборе читайте тут.

Устройство делителя КПП автомобилей КАМАЗ

Чтобы произвести ремонт необходимо хорошо знать, как устроена конструкция либо под рукой должна быть схема КПП КАМАЗ с делителем. Непосредственно делитель передач является механическим редуктором, главная задача которого повышать передаточные отношения основной коробки передач. Конструкция делителя состоит из следующих компонентов:

  • две шестерни;
  • блокирующие синхронизаторные кольца обеих сторон;
  • синхронизаторная муфта с зубчиками;
  • два типа валов;
  • корпус устройства;
  • вилка, предназначенная для переключения скоростей, а также рычаг для этих целей и вилочный валик.

Ремонт делителя КПП автомобилей КАМАЗ

Перечень ремонтных работ делителя КПП состоит из разборки конструкции устройства, затем идет процесс дефектовки и замена изношенных элементов, далее процесс сборки и проведении испытаний.

Разборка конструкции делителя производится по следующему алгоритму:

  • сперва демонтируется вилка включения скоростей, чтобы это сделать, необходимо снять воздушный переключатель, раскрутить и расстопорить крепежные болты и вынуть валик;
  • демонтируется синхронизатор;
  • выполняется единовременное снятие вала и вилки, расположенной на выжимном;
  • раскручиваются элементы крепежа, которые удерживают на первичном валу крышку заднего подшипника. Далее эту крышку надо снять;
  • вместе с подшипником надо демонтировать сам вал, при этом нужно совместить зубчики второго вала и вырез, располагающийся на ведущей шестеренке;
  • благодаря наличию резьбовых отверстий, которые сделаны специально на промежуточном валу для легкого снятия, демонтируется крышка подшипника;
  • далее нужно раскрутить и расстопорить несколько элементов крепежа, чтобы снять опорную подшипниковую шайбу, а также на ведомом валу демонтировать роликовый подшипник. Для непосредственного снятия подшипника придется удалить стакан, где он располагается. Для этого достаточно раскрутить болты крепежа;
  • снятие подшипника производится в совокупности со стаканом;
  • затем нужно выбить вал и вынуть подшипник из корпуса делителя. Для этих целей лучше использовать деревянный брус. Ни в коем случае нельзя выбивать вал при помощи молотка. Это может повредить детали;
  • остается лишь разобрать первичный вал. Для решения этой задачи потребуются тиски, так как конструкцией предусмотрена стяжная гайка, имеющая резьбу на левую сторону. В тиски зажимают шлицевую часть вала, после чего можно снять маслонагнетательную шайбу, а также роликовый и подшипник с втулкой и ведущую шестерню.

После того как дефекты деталей конструкции будут выявлены, необходимо либо их устранить, либо заменить изношенные детали на новые. Для того чтобы в дальнейшем не прибегать к ежемесячному ремонту коробки использовать лучше всего только оригинальные запчасти от производителя. Благо приобрести детали для делителя КПП на марку отечественного автомобиля не такая большая проблема. Да и качество сборки «родных» запчастей всегда выше, нежели у китайских аналогов.

Сборка делителя производится в обратной последовательности.

Последний, но немаловажный этап ремонта, заключается в проверке исправностей всех деталей и механизмов устройства после сборки. Также уделить внимание стоит и проверки комплексной работы самого делителя, неисправности в котором появляются не только в процессе его работы, но и после ремонта.



topauto24.ru

Коробка передач КамАЗ - Устройство и принцип переключения Топтехник.ру

Для автомобиля, механизм переключения передач – устройство, при отсутствии которого, эксплуатация немыслима. Если на легковом транспорте трансмиссия считается не простым агрегатом, то на тяжёлой технике из-за габаритов и веса, дела обстоят намного хуже. Поэтому коробка передач КамАЗ конструктивно сложное устройство, требующее навыков и умения при обращении и уходе.

Большинство зарубежных производителей устанавливают на тяжелой технике автоматическую трансмиссию. Создатели КамАЗ, с целью упростить конструкцию и повысить надёжность изделия, пошли по пути механического устройства. Схема коробки передач КамАЗ, увеличивает эффект использования транспортного средства. Простота и удобство, делают агрегат экономически выгодным.

КамАЗ-5320:

Устройство и работа коробки КамАЗ

Коробка передач автомобилей КамАЗ отличия в сравнении с коробками аналогичных грузовых автомобилей. Связано это с жесткими условиями эксплуатации транспортного средства, а так же с большим объёмом и весом перевозимого груза, соответственно с большими нагрузками.

Модификации коробок

От того, какие нагрузки испытывает и в каких условиях эксплуатируется транспортное средство, зависит тип устанавливаемой коробки:

  • КПП-14;
  • КПП-15;
  • КПП-16;
  • Коробка передач КамАЗ ZF.

Четырнадцатая трансмиссия представляет собой пяти ступенчатое устройство, в состав которого входит редуктор. Пятнадцатая модификация изделия с десятью ступенями, в отличие от КамАЗ-14, укомплектована делителем с двумя ступенями, дислокация устройства – передняя часть коробки.

Коробка передач КамАЗ-14:

Управляются трансмиссии механически, дистанционно, при помощи рычага качения, расположенного на силовой установке. Управление механическим редуктором происходит за счёт пневматики и механики, через селектор. Водитель непосредственно воздействует на кулису.

Шестнадцатая коробка, с восемью ступенями переключения, механического типа. Конструкция включает редуктор на четыре ступени и понижающую коробку, закреплённую позади конструкции.

На заглушку КПП устанавливается основа штока, переключающего ступени, сам рычаг выполнен в оригинальном конструкторском решении. Изделие содержит шток управляющий редуктором, рычаг, страховку, исключающую ошибочный запуск реверса и клапаны, управляемые пневматикой и переключающие механизм, повышающий крутящий момент.

Коробка передач КамАЗ – 15:

Коробка передач ZF на КамАЗ с девятью ступенями, снабжается вспомогательной понижающей передачей, в отличие от модели 16.

Коробка передач КамАЗ 5320 оснащена пятью ступенями. Поскольку техника эксплуатируется в жестких условиях, её оснащают большими передаточными числами для работы на низких оборотах. Переключение происходит поэтапно, трансмиссия легко подстраивается, под дорожные условия.

Коробка передач КамАЗ ZF:

Управление передачами на современных автомобилях различаются. Механизм с меньшим количеством передач, эксплуатируют на транспорте с меньшей грузоподъёмностью и габаритами. Модификации на 10 ступеней устанавливают на автопоезда. КамАЗ пользуется спросом в 40 странах, поскольку управляющие механизмы надёжны и долговечны.

Описание коробок передач

Конструктивно, десяти ступенчатая трансмиссия, это коробка с пятью ступенями и редуктором. Такая схема использует 10 передних передач и 2 задние передачи. Трансмиссия популярна, используется для установки на транспорт, перевозящий тяжелый груз. Механизм получил индекс 15.

Отличительные особенности коробки КамАЗ-15:

  • Используется в паре с усиленным синхронизатором делителя;
  • Модернизированы и усилены шлицы, крепления деталей убраны из коробки;
  • Модернизирована фиксация шестерёнок трансмиссии;
  • Увеличена высота зубьев.

Клапан включения понижающей передачи (делителя) КамАЗ-15:

Пневматическая система активирует и управляет делительным устройством трансмиссии КамАЗ. Работоспособность и долговечность агрегата напрямую зависит от правильности использования этого узла. По этой же причине, осмотр трансмиссии КамАЗ проводится на специализированных станциях.

Элементы трансмиссии КамАЗ:

  1. Корпус коробки со встроенными валами: ведущий, ведомый, промежуточный;
  2. Шестерёнчатый механизм активации реверса;
  3. Верхний кожух;
  4. Сборно-разборный механизм, переключающий ступени;
  5. Силовой агрегат, расположенный в передней части корпуса.

Делитель коробки

Высокие и низкие режимы эксплуатации, особенность коробок КамАЗ. Такая специфика вызвана желанием снизить нагрузку на силовую установку. Характерно, что не имеет значение, загружена машина, или нет. Делитель, это редуктор, основанный на принципе механики и увеличивающий передаточные отношения. Работа механизма запускается при помощи переключателя на кулисе.

Конструкция включает:

Первичный вал делителя коробки КамАЗ-15:

  1. Управляющий устройством вентиль. Деталь крепится к основе переключателя, использует режимы прямой и пониженной скорости.
  2. Клапан, поддерживающий постоянство напора на выходе. Отбирает сжатый воздух, сбрасывает напор в системе при превышении установленных показателей. Передаёт воздух на управляющий вентиль и на клапан делительного устройства из воздушного узла. Благодаря манипуляциям, в управляющей двигателем системе одновременно два контура.
  3. Клапан включения делителя. Подаёт воздушный напор на устройство при отключении муфты. Это запускает и отключает низкую передачу, параллельно переключению скоростей в трансмиссии.
  4. Делительный механизм. В состав входит поршень, помещенный внутрь цилиндра. Рычаг поршня соединён со штоком, закреплённым на валике вилки узла. При попадании воздушного напора, поршень смещается, это изменяет рабочий режим коробки.
  5. Патрубок распределения воздуха подаёт напор воздуха в цилиндр узла.

Технические параметры коробок передач КамАЗ

Трансмиссия автомобилей КамАЗ оснащена коробками, отличающимися между собой передаточными числами. По этой причине, автомобили применяют во многих сферах. Передаточные числа указаны в таблице ниже.

Модификация коробки Передача/передаточные числа
1 2 3 4 5 6 7 8 9 Реверс
141 5,62 2,89 1,64 1,00 0,724 5,30
142 6,38 3,29 2,04 1,25 0,815 6,02
144 7,82 4,03 2,5 1,53 1,00 7,38
152 Повышенная 7,82 4,03 2,5 1,53 1,00 7,38
Пониженная 6,38 3,29 2,04 1,25 0,815 6,02
154 Повышенная 7,82 4,03 2,5 1,53 1,00 7,38
Пониженная 6,38 3,29 2,04 1,25 0,815 6,02
161 8,39 5,50 3,93 2,87 2,12 1,40 1,00 0,73 11,01
ZF-9S109 10.24 6.576 4.78 3.531 2.61 1.86 1.35 1.0 0.74 9.44
ZF-6S1000 6.75 3.60 2.12 1.39 1.00 0.78 6.06
ZF-16S151 Повышенная 13.80 9.59 6.81 4.58 3.021 2.09 1.49 1.00 13.17
Пониженная 11.55 8.02 5.70 3.84 2.52 1.75 1.24 0.84 11.03
ZF-9S1310 9.48 6.58 4.68 3.48 2.62 1.89 1.35 1.00 0.75 8.97

Помимо передаточных чисел, характеристики модификаций коробок отличаются конструктивно. Так, одни модели укомплектовываются деталями и компонентами, отсутствующими у других модификаций. Трансмиссии ZF собираются на Российском заводе, совместно с немецкими партнёрами, предприятие ZF-КАМА в Набережных Челнах.

Переключение скоростей

Коробка передач, используемая на КамАЗе, не такая, как классическая, схема переключения предполагает наличие навыка. Нюанс переключения агрегата, поэтапный переход со ступени на ступень.

Вилка переключения делителя КамАЗ-15:

Старт

Начало движения начинают с низшей ступени. Смена скорости выполняется только при выжатом сцеплении, несколькими этапами. Закономерность связана с повышением и понижением передач, что делает возможным использовать автомобиль на разном покрытии и рельефе.

Удачной схемой считается переключение 1В-2В-3В при наборе скорости, 4H-4B-5H при дальнейшей езде. Стартуя, обороты вала доводят до 7000 мин-1, второй передачей пользуются после 3000 мин-1. От чёткого соблюдения режима на транспорте КамАЗ 65115 и др., зависит правильная работа коробки передач и её долговечность. Правильные режимы снижают расход горючего, делает езду экономичной, продлевает срок службы силовой установки.

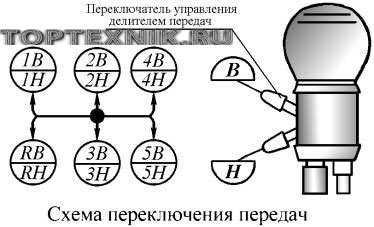

Коробка передач КамАЗ 4310 схема переключения:



Особенности переключения

Если автомобиль КамАЗ едет с горы, используют высшую передачу. Переход с 1-ой на 2-ю скорость происходит путём двух нажатий на ножной рычаг муфты. Манёвр сопровождается добавлением газа с целью сгладить обороты коленчатого вала. Если машина едет вверх, обороты вала должны соответствовать 2000 мин-1 и выше. Не соблюдение этого совета приведёт к перегреву, а так же к остановке и выходу из строя мотора.

Трансмиссия КамАЗ отличается качеством, надёжностью и курсовой устойчивостью при эксплуатации. Деление коробки на два режима, использовано для легкости движения двигателя при различной загруженности транспорта. При старте на груженом транспорте, применяют повышенную скорость, доводя вращение вала до 2600 мин-1.

Переключение передач на КамАЗ (ZF):

Уход за коробкой КамАЗ

Устройство нуждается в регулировке и настройке, иначе таких сбоев, как затруднительное переключение, выбивание передач – не избежать. К важным манипуляциям относят: настройка механизма переключения, настройка люфта штока, настройка промежутка в клапане включения делителя и др.

Проверка уровня масла в картере коробки КамАЗ:

Частью ухода считается смена смазки. Процедура проводится раз в год, пробег не превышает 90000км. При работе машины в тяжёлых условиях, смазку сливают каждые 45000км. или 1000 часов работы (в зависимости от установленного регламента и модификации коробки).

Проверка жидкости в трансмиссии 14-й и 15-й серии проводится с помощью меток на крышке горловины. В 16-й серии и ZF для проверки используют контрольное отверстие.

К частым поломкам относят: затруднительное включение, износ деталей, неисправность задней передачи, самопроизвольное выключение и др. Проблемы решаются, регулировкой механизма, в случае серьёзных вопросов, обращаются к специалисту.

toptexnik.ru

Коробка передач КамАЗ | ООО "Эверест"

Десятиступенчатая коробка передач модели 15 состоит из основной пятиступенчатой коробки передач и перед­него приставного редуктора — делителя передач.

Основная коробка передач, выполненная на базе ко­робки передач модели 14, аналогична ей по устройству и в то же время отличается от нее тем, что, во-первых, коробка передач крепится к картеру делителя, поэтому отсутствуют маслонагнетающее устройство и крышки первичного и промежуточного валов. Во-вторых, первич­ный вал коробки является ведомой деталью, поэтому он не имеет шлицев, и на нем установлена зубчатая муфта включения низшей передачи делителя с конусом синхро­низатора, а передний роликовый подшипник первичного вала коробки установлен в специальном гнезде первич­ного вала делителя. В-третьих, шариковый подшипник первичного вала коробки закреплен кольцевой крышкой, по которой центрируется картер делителя.

Делитель передач позволяет увеличить вдвое число передач, получать передаточные числа, близкие к среднему значению двух соседних передаточных чисел пятиступенчатой коробки передач, и изменять скорость и силу тяги автомобиля приблизительно в 1,25 раза.

Делитель передач имеет картер, отлитый как одно целое с картером сцепления. В гнездах картера на шарико и роликоподшипниках установлены первичный 14 и промежуточный 3 валы делителя. Передний шарикопод­шипник первичного вала с сальниковым уплотнением размещен в выточке коленчатого вала двигателя. Шари­ковые подшипники задней опоры первичного вала и передней опоры промежуточного вала застопорены коль­цами от осевых перемещений относительно картера.

Ведущая шестерня 30 первичного вала смонтирована на специальных роликоподшипниках 31. Шестерня 12 промежуточного вала запрессована на вал и закреплена шпонкой.

Соосность промежуточных валов делителя и основной коробки передач достигается за счет установки центри­рующих стаканов, помещенных в гнездах подшипников валов. Эти валы соединяются шлицами.

Принудительную смазку переднего подшипника и под­шипников шестерен вторичного вала основной коробки обеспечивает специальное расположенное на первичном валу делителя маслонагнетающее устройство, к которому масло поступает самотеком по лотку и каналам, выполнен­ным в картере и крышке подшипника первичного вала дели­теля. Масло к подшипникам подводится по каналам в пер­вичном и вторичном валах, а также в ступицах шестерен.

Необходимый уровень масла в картере делителя поддер­живается вследствие циркуляции масла через два отвер­стия в стенках картеров делителя и основной коробки передач. В нижней части картера имеется сливное отвер­стие, закрываемое пробкой с магнитом.

Рис. 63. Делитель передач КамАЗ:

1 — стакан заднего подшипника промежуточного вала; 2 — ро­ликоподшипник; 3 — промежу­точный вал; 4 — картер; 5 и 23 — шарикоподшипники; 6 — стопорное кольцо; 7 — уплотнительное кольцо; 8, 13, 24 и 26 — прокладки; 9 — крышка переднего подшипника проме­жуточного вала; 10 — упорная шайба; 11 — стопорная планка; 12 — шестерня промежуточного вала; 14 — первичный вал; 15 — сальник; 16 — рычаг вилки меха­низма переключения; 17 — сухарь вилки; 18 — вилка меха­низма переключения; 19 — валик вилки; 20 — гайка; 21 — установочная втулка шарикоподшипника; 22 — маслонагнетательное устрой­ство; 25 — крышка подшипника первичного вала; 27 — крышка люка; 28 — сегментная шпонка; 29 — синхронизатор; 30 — шестерня первичного вала; 31 — роликоподшипник.

Сальники крышек подшипника первичного вала дели­теля предохраняют внутреннюю полость коробки от попада­ния пыли и грязи, а также предотвращают утечку масла.

Для включения высшей и низшей передач делителя на шлицах первичного вала установлен синхронизатор, устройство которого аналогично устройству синхрониза­тора в основной коробке. Каретка синхронизатора пере­мещается поршнем силового цилиндра механизма управ­ления переключением передач через рычаг и вилку, жестко закрепленные на валике рычага силового цилиндра.

Дистанционный привод управления механизмом пе­реключения передач состоит из качающегося рычага 4, смонтированного в сферической опоре перед­него кронштейна 3, который закреплен болтами на перед­нем торце блока двигателя; тяги 10 управления, расположенной в развале блока цилиндров двигателя в сфери­ческих опорах, размещенных в переднем кронштейне и задней крышке блока; промежуточной тяги 21 с регули­ровочным фланцем 22, опора которой закреплена на картере сцепления.

На обоих концах тяги управления и на переднем конце промежуточной тяги установлены на шпонках и закреп­лены болтами промежуточные рычаги. Их рабочие эле­менты закрыты резиновыми чехлами. Задний конец про­межуточной тяги болтами соединен с фланцем штока ры­чага механизма переключения передач, служащего для тяги второй опорой.

С целью снижения возникающей при движении авто­мобиля вибрации рычага переключения передач в кон­струкции привода предусмотрено специальное устрой­ство — фрикционная тормозная пара, образуемая безза­зорным соединением малой сферой рычага переключения передач и диском, прижатым пружиной к торцу гайки.

Рис.62. Привод управления механизмом переключения передач:

1 и 28 – установочные винты; 2 – кран управления делителем; 3 – кронштейн опоры рычага; 4 – рычаг переключения передач; 5 – трос крана управления; 6 – прижим троса; 7 и 29 – контргайка; 8 – рычаг передней тяги; 9 – головка рычага переключения передач; 10 – передняя тяга; 11 – сухарь шаровой опоры; 12 – кольцо; 13 – втулка сферической опоры; 14 – пружина; 15 – крышка опоры; 16 – сферическая опора; 17 – рычаг тяги; 18 – ограничительный шарик; 19 – пружина ограничительного шарика; 20 – защитный чехол; 21 – промежуточная тяга; 22 – регулировочный фланец; 23 – соединительный болт; 24 – скобка крепления воздухопроводов; 25 – воздухопровод переднего цилиндра воздухораспределителя; 26 – воздухопровод редукционного клапана; 27 – воздухопровод заднего цилиндра воздухораспределителя; 30 – шток рычага переключения передач; 31 – болт крепления регулировочного винта.

Механизм переключения передач КамАЗ смонтиро­ван в верхней крышке картера коробки передач и состоит из трех штоков с вилками переключения передач, трех фиксаторов, предохранителя включения первой передачи и заднего хода и замка, предотвращающего включение двух передач одновременно.

Рис. 59. Механизм переключения передач КамАЗ:

1 — чашечная заглушка; 2— верхняя крышка коробки передач; 3— вилка переключения четвертой и пятой передач; 4 — установочный винт; 5 — шплинт-проволока; 6 — вилка переключения второй и третьей передач; 7 — вилка переключения первой передачи и заднего хода.

Замок смонтирован между штоками и состоит из двух пар шариков и одного штифта. Шарики распола­гаются во втулках между штоками, а штифт — в отвер­стии среднего штока между шариками.

Суммарная величина диаметров двух шариков больше толщины перегородок, разделяющих штоки, поэтому при перемещении среднего штока шарики замка полностью углубляются во втулки между штоками и, входя в лунки обоих крайних штоков, заклинивают их. Длина штифта несколько больше толщины среднего штока (в сечении между лунками), поэтому при перемещении крайнего штока (например, левого) два шарика, перекатываясь, заклинивают средний шток и передвигают штифт, который в свою очередь воздействует на два других шарика и заклинивает ими правый шток. Таким образом, пере­двинуть любой из штоков можно только тогда, когда два других штока занимают нейтральное положение.

Рис. 60. Замок и фиксаторы механизма переключения:

1 – шарик замка; 2 — стакан стопорного шарика; 3 — пружина стопорного шарика; 4 — штифт замка; 5 — стопорный шарик-фиксатор.

Предохранитель включения первой передачи и заднего хода состоит из двух толкателей и пружины. Чтобы исключить первую передачу или задний ход, необ­ходима рычагом через толкатель 3 отвести предохрани­тель 2, сжать пружину 1, а затем перевести рычаг вместе со штоком и вилкой в положение, соответствующее поло­жению рычага при включении первой передачи или зад­него хода.

Рис. 61. Предохранитель механизма переключения передач в сборе:

1 — пружина предохранителя; 2 — предохранитель; 3 — толкатель предохранителя.

Механизмом переключения передач делителя управ­ляет пневматическая система, которая состоит из редук­ционного клапана 2 давления, крана 7 управления дели­телем, клапана 5 включения делителя, воздухораспреде­лителя 4, силового цилиндра 3 и воздухопроводов.

Клапан 5 включается упором 6, закрепленным на тол­кателе рычага выключения сцепления. Пневматическая система подает воздух в силовой цилиндр только при пол­ностью выключенном сцеплении, что позволяет предва­рительно выбрать ту или иную передачу в делителе. Редукционный клапан отрегулирован на давление 4,2 кгс/см2.

При включении переключателя в положение В или Н трос, заключенный в оплетку, перемещает золотник крана 7 управления, в результате чего сжатый воздух от редукционного клапана 2 подводится к воздухораспре­делителю 4 и устанавливает золотник в одном из двух положений. При нажатии на педаль сцепления упор 6 открывает клапан 5 включения делителя, и через него сжатый воздух в зависимости от положения золотника воздухораспределителя поступает в ту или другую полость силового цилиндра 3.

Рис. 64. Схема пневматической системы управления делителем:

В — высшая передача в делителе; Н — низшая передача в делителе; I — от ресивера; 1 — рычаг переключения передач с переключателем крана управле­ния; 2 — редукционный клапан; 3 — силовой цилиндр; 4 — воздухораспре­делитель; 5 — клапан включения делителя передач; 6 — упор; 7 — кран управления.

Основная коробка передач состоит из кар­тера 1, отлитого из серого чугуна, в гнездах которого на шарико и роликоподшипниках установлены первич­ный 6, вторичный 25 и промежуточный 2 валы.

Передний роликоподшипник вторичного вала распо­ложен в гнезде первичного вала. Шарикоподшипники пер­вичного и вторичного валов, а также сферический ролико­подшипник промежуточного вала застопорены от осевых перемещений относительно картера, поэтому они помимо радиальных воспринимают также и осевые нагрузки. Блок 12 шестерен заднего хода установлен на оси 17 и вращается на двух роликоподшипниках 11.

Рис. 57. Основная коробка передач:

1 — картер; 2 — промежуточный вал в сборе; 3, 4, 8, 15, 18 и 34 —прокладки; 5 — пробка, с указателем уровня масла; 6 — первичный вал в сборе; 7 — крышка заднего подшипника первичного вала; 9 — верхняя крышка с механизмом переключения передач; 10 — опора рычага; 11 — роликоподшипник; 12 — блок шестерен заднего хода; 13 — промежуточная втулка; 14 — крышка люка отбора мощности; 16 — упорная шайба; 17 — ось блока шестерен; 19 — крышка заднего подшипника вторичного вала; 20 — задний шарикоподшипник вторич­ного вала; 21 — червяк привода спидометра; 22 — сальник; 23 и 33 — шайбы; 24 — гайка; 25 — вторичный вал в сборе; 26 — фланец; 27 — стопорное кольцо; 28 — стакан подшипника; 29 — сферический роликоподшипник; 30 — крышка роликоподшипника; 31 — болт упорной шайбы; 32 — стопорная планка.

Все шестерни вторичного вала смонтированы на специальных роликоподшипниках качения. Шестерни зад­него хода, первой и второй передач промежуточного вала выполнены как одно целое с валом. Остальные шестерни промежуточного вала установлены на валу на сегмент­ных шпонках и закреплены кольцом.

Первая передача и задний ход включается зубчатыми муфтами; вторая, третья, четвертая и пятая передачи — синхронизаторами, состоящими из каретки, блокирующих пальцев, конусных фрикционных колец и фиксаторов, размещенных в каретке.

В верхней крышке 9 коробки передач расположен меха­низм переключения передач. Каретки синхронизаторов и муфт включения первой передачи и заднего хода пере­мещают находящимся в кабине рычагом через дистан­ционный привод, штоки и вилки. Вилки закреплены уста­новочными винтами на штоках, перемещающихся в отвер­стиях верхней крышки 9.

Предотвращает одновременное включение двух пере­дач замок шарикового типа, размещенный в крышке между штоками. Предохраняет от случайного включения передачи заднего хода или первой передачи при движе­нии автомобиля расположенный в крышке пружинно-пальчиковый предохранитель разрезного типа.

В крышке 19 заднего подшипника 20 вторичного вала установлен привод спидометра. Для обеспечения правиль­ного показания спидометра в зависимости от характери­стики главной передачи и размера шин предусмотрены сменные цилиндрические шестерни.

На картере коробки передач имеются два люка для подсоединения коробок отбора мощности.

Сальники крышек подшипников первичного и вторич­ного валов предохраняют внутреннюю полость коробки передач от попадания пыли и грязи и утечки масла.

Обеспечивает поддержание нормального давления в картере коробки передач сапун. В коробке передач герметизированного исполнения внутренняя полость сооб­щается с атмосферой отводящей трубкой, устанавливае­мой вместо сапуна.

Масло в коробку передач наливают через горловину, расположенную на правой стенке картера. К пробке 5 горловины прикреплен указатель уровня масла. В нижней части картера имеются два сливных отверстия, закры­ваемых пробками. В передней пробке вмонтирован магнит, улавливающий металлические частицы — продукты износа.

Синхронизатор состоит из двух конусных колец 1 и 4, жестко связанных между собой паль­цами 3 с развальцованными конца­ми каретки 2 с сухарями 5 и пру­жинами 6. Пальцы в средней части имеют конические блокирующие по­верхности. Отверстия в диске карет­ки 2, через которые проходят бло­кирующие пальцы, также имеют блокирующие поверхности в виде фасок с двух сторон отверстия. Ко­нусные кольца 4 не имеют жесткой связи с кареткой и могут быть сме­щены относительно нее. Они связаны с кареткой через фиксирующие су­хари 5, поджимаемые в полукруг­лые канавки пальцев пружинами 6.

При передвижении каретки вил­кой механизма переключения пере­дач конусное кольцо, двигаясь вмес­те с кареткой, подводится к конусу шестерни. Вследствие разности час­тоты вращения каретки, связанной с вторичным валом, и шестерни, связанной через промежуточный вал с первичным валом, относительно каретки до соприкосновения блокирующих поверхностей пальцев с блокирующими поверхностями каретки, препятствую­щими дальнейшему осевому перемещению каретки. Вы­равнивание частоты вращения при включении передачи обеспечивается трением между коническими поверхностя­ми кольца и включаемой шестерни. Как только частота вращения каретки и шестерни сравняется, блокирующие поверхности не будут препятствовать продвижению ка­ретки, и передача включится без шума и удара. Если синхронизированные передачи включаются с шумом, сле­дует немедленно выяснить причину неисправности и устранить ее. В противном случае возможен преждевре­менный выход из строя синхронизаторов.

Рис. 58. Синхронизатор коробки передач КамАЗ:

1 и 4 — конусные кольца; 2 — каретка синхрониза­тора; 3 — блокирующий палец; 5 — сухарь; 6 — пружина.

everest-autokam.ru

Регулировка делителя КАМАЗ | avto-mechanik.ru

Делитель это механический редуктор, который служит для повышения передаточных отношении   передач  основной КПП. То есть при включённой пониженной передаче, вращение первичного вала делителя передаётся непосредственно на первичный вал коробки передач. Если переключить делитель на повышенную передачу вращение первичного вала  передается на  его промежуточный вал , который непосредственно соединен с промежуточным валом основной коробки переключения передач. Подобное переключение осуществляется при помощи синхронизатора.  Передачи в делителе переключаются синхронизатором, каретка которого перемещается поршнем  пневматического цилиндра непосредственно через рычаг и вилку делителя.  Пневматическая система управления  делителем  состоит из нескольких механизмов, с помощью которых  происходит переключение передач в делителе. В процессе эксплуатации , а  зачастую и после ремонта, возникают  проблемы  с переключением передач делителя. Связано это в основном с неисправностями пневматической системы переключения передач. Особенно эти неисправности проявляются после ремонта. Когда мы устанавливаем новые запасные части, их сопрягаемые поверхности имеют шероховатости, и  перемещаются друг относительно друга с усилием, поэтому очень важно чтобы пневматическая система была в исправном состоянии. Потому что в случае, если  по какой то причине не хватит усилия для перемещения каретки синхронизатора из одного положения в другое, сухари на вилке переключения, в результате возникающего трения, расплавятся, и  делитель выйдет из строя,  придётся снова снимать КПП, для замены сухарей. Что бы этого не произошло необходимо проверить все элементы пневматической системы  на исправное состояние и провести необходимые регулировки.                             Принцип работы пневматической системы переключения передач заключается в следующем.  Воздух под  давлением 6.2- 7.5 кгс/см2 подаётся из пневматического привода тормозной системы в редукционный клапан, на выходе которого поддерживается постоянное давление воздуха величиной 3.9- 4.5 кгс/см 2. Далее давление воздуха подаётся на кран управления делителем и клапан включения делителя. Кран управления делителем, переключатель которого расположен на рычаге переключения передач в кабине водителя, направляет давление воздуха в ту или другую полость воздухораспределителя, поршни находящиеся в этих полостях перемещают золотник в одну из двух крайних положений, в результате чего давление воздуха поступающее от клапана включения делителя, расположенного на корпусе делителя, подаётся в ту или иную полость пневматического цилиндра, в результате чего происходит его перемещение. Шток поршня входит в зацепление с рычагом переключения передачи.                                   Какие неисправности здесь могут возникать. Если КАМАЗ старого образца в смысле не евро, и кран управления делителем, начинает пропускать, воздух, то устранить это можно путем замены уплотнительных колечек на золотнике, но зачастую в результате сильной выработки сопрягаемых поверхностей это к результату не приводит, возникает необходимость замены. Но, приобретя новый кран, сталкиваешься с проблемой, почему-то тросик, через который происходит управления краном, делают короче, чем это необходимо, и сам кран в результате этого практически не поддаётся регулировке. Поэтому легче всего приобрести кран нового образца аналог с камазов евро, адаптированный под старые камазы, с его установкой проблема снимается раз и на всегда.

Ремонт клапана включения делителя, как правило, не приводит к результату. И если он начал пропускать давление воздуха, поступающее на пневматический цилиндр, его лучше заменить на новый.  Возникают проблемы  и в самом механизме переключения передач, а именно в воздухораспределителе. В нем собирается конденсат из пневматической системы, в результате чего происходит образование ржавчины и налета грязи, поршеньки и золотник воздухораспределителя начинаю клинить. Поэтому лучше сделать ревизию. Очистить воздухораспределитель от грязи и ржавчины, поменять уплотнительные кольца, смазать сопрягаемые поверхности. Сделать это не  сложно.  Часто забиваются трубки подводящие воздух к механизмам пневматической системы управления. Это связано опять же с наличием конденсата в системе и образованием ржавчины, особенно если делитель с ремонта, после того как его промывают в каналах  остаётся жидкость,  которая образует ржавчину, и достаточно не большого ёё количества чтобы трубки забились и перестали пропускать воздух. Поэтому перед установкой необходимо тщательно прочищать и продувать все каналы. Помимо устранения неисправностей очень важно правильно отрегулировать делитель. Ведь если параметры регулировок будут нарушены, то делитель неизбежно выйдет из строя. Переключение делителя должно происходить при выжатой корзине сцепления, в противном случае произойдет поломка синхронизатора. На штоке ПГУ имеется пластина,  которой осуществляется нажатие на клапан включения делителя. Пластина стянута двумя гайками при помощи, которых и происходит регулировка нажатия клапана включения делителя. Когда мы полностью выжимаем сцепление, пластина должна надавить на клапан таким образом, чтобы расстояние между ограничителем хода клапана  и его крышкой корпуса составляло 0,2-0,6 мм.  Отрегулировать можно и более грубо. Если шток ПГУ отпущен, то можно выставить расстояние от пластины до штока клапана примерно 1.5-2 см., но в этом случае необходимо убедиться, что пластина включает клапан, после того как выжато сцепление.

Ещё одной очень важной регулировкой является регулировка ограничения хода рычага, расположенного на одном валу с вилкой переключения синхронизатора. Рычаг приводится в действие пневматическим переключателем делителя, на его корпусе имеются два регулировочных винта. Их необходимо выкрутить. Включить делитель в одном положении. После того как синхронизатор полностью включится подвести регулировочный винт до упора с рычагом, после этого провернуть винт еще на четверть оборота. То есть если мы не сделаем ограничение хода рычага, вилка после включения передачи будет постоянно давить на синхронизатор, и сухари в результате быстро сотрутся. После того как положение регулировочного винта установлено, затягиваем контргайку. Затем переключаем делитель в другое положение и повторяем операцию со вторым винтом. Эту регулировку необходимо обязательно производить после ремонта делителя, так нельзя допустить, чтобы синхронизатор включался не до конца, это приведёт к его поломке.

avto-mechanik.ru

Реферат

Реферат

По теме: устройство и техническое обслуживание коробка переключения передач камаз-740

Основная коробка передач состоит из кар­тера 1, отлитого из серого чугуна, в гнездах которого на шарико и роликоподшипниках установлены первич­ный 6, вторичный 25 и промежуточный 2 валы.

Передний роликоподшипник вторичного вала распо­ложен в гнезде первичного вала. Шарикоподшипники пер­вичного и вторичного валов, а также сферический ролико­подшипник промежуточного вала застопорены от осевых перемещений относительно картера, поэтому они помимо радиальных воспринимают также и осевые нагрузки. Блок 12 шестерен заднего хода установлен на оси 17 и вращается на двух роликоподшипниках 11.

Рис. 57. Основная коробка передач:

1 — картер; 2 — промежуточный вал в сборе; 3, 4, 8, 15, 18 и 34 —прокладки; 5 — пробка, с указателем уровня масла; 6 — первичный вал в сборе; 7 — крышка заднего подшипника первичного вала; 9 — верхняя крышка с механизмом переключения передач; 10 — опора рычага; 11 — роликоподшипник; 12 — блок шестерен заднего хода; 13 — промежуточная втулка; 14 — крышка люка отбора мощности; 16 — упорная шайба; 17 — ось блока шестерен; 19 — крышка заднего подшипника вторичного вала; 20 — задний шарикоподшипник вторич­ного вала; 21 — червяк привода спидометра; 22 — сальник; 23 и 33 — шайбы; 24 — гайка; 25 — вторичный вал в сборе; 26 — фланец; 27 — стопорное кольцо; 28 — стакан подшипника; 29 — сферический роликоподшипник; 30 — крышка роликоподшипника; 31 — болт упорной шайбы; 32 — стопорная планка.

Все шестерни вторичного вала смонтированы на специальных роликоподшипниках качения. Шестерни зад­него хода, первой и второй передач промежуточного вала выполнены как одно целое с валом. Остальные шестерни промежуточного вала установлены на валу на сегмент­ных шпонках и закреплены кольцом.

Первая передача и задний ход включается зубчатыми муфтами; вторая, третья, четвертая и пятая передачи — синхронизаторами, состоящими из каретки, блокирующих пальцев, конусных фрикционных колец и фиксаторов, размещенных в каретке.

В верхней крышке 9 коробки передач расположен меха­низм переключения передач. Каретки синхронизаторов и муфт включения первой передачи и заднего хода пере­мещают находящимся в кабине рычагом через дистан­ционный привод, штоки и вилки. Вилки закреплены уста­новочными винтами на штоках, перемещающихся в отвер­стиях верхней крышки 9.

Предотвращает одновременное включение двух пере­дач замок шарикового типа, размещенный в крышке между штоками. Предохраняет от случайного включения передачи заднего хода или первой передачи при движе­нии автомобиля расположенный в крышке пружинно-пальчиковый предохранитель разрезного типа.

В крышке 19 заднего подшипника 20 вторичного вала установлен привод спидометра. Для обеспечения правиль­ного показания спидометра в зависимости от характери­стики главной передачи и размера шин предусмотрены сменные цилиндрические шестерни.

На картере коробки передач имеются два люка для подсоединения коробок отбора мощности.

Сальники крышек подшипников первичного и вторич­ного валов предохраняют внутреннюю полость коробки передач от попадания пыли и грязи и утечки масла.

Обеспечивает поддержание нормального давления в картере коробки передач сапун. В коробке передач герметизированного исполнения внутренняя полость сооб­щается с атмосферой отводящей трубкой, устанавливае­мой вместо сапуна.

Масло в коробку передач наливают через горловину, расположенную на правой стенке картера. К пробке 5 горловины прикреплен указатель уровня масла. В нижней части картера имеются два сливных отверстия, закры­ваемых пробками. В передней пробке вмонтирован магнит, улавливающий металлические частицы — продукты износа.

Дистанционный привод управления механизмом пе­реключения передач состоит из качающегося рычага 4, смонтированного в сферической опоре перед­него кронштейна 3, который закреплен болтами на перед­нем торце блока двигателя; тяги 10 управления, расположенной в развале блока цилиндров двигателя в сфери­ческих опорах, размещенных в переднем кронштейне и задней крышке блока; промежуточной тяги 21 с регули­ровочным фланцем 22, опора которой закреплена на картере сцепления.

На обоих концах тяги управления и на переднем конце промежуточной тяги установлены на шпонках и закреп­лены болтами промежуточные рычаги. Их рабочие эле­менты закрыты резиновыми чехлами. Задний конец про­межуточной тяги болтами соединен с фланцем штока ры­чага механизма переключения передач, служащего для тяги второй опорой.

С целью снижения возникающей при движении авто­мобиля вибрации рычага переключения передач в кон­струкции привода предусмотрено специальное устрой­ство — фрикционная тормозная пара, образуемая безза­зорным соединением малой сферой рычага переключения передач и диском, прижатым пружиной к торцу гайки.

Рис.62. Привод управления механизмом переключения передач:

1 и 28 – установочные винты; 2 – кран управления делителем; 3 – кронштейн опоры рычага; 4 – рычаг переключения передач; 5 – трос крана управления; 6 – прижим троса; 7 и 29 – контргайка; 8 – рычаг передней тяги; 9 – головка рычага переключения передач; 10 – передняя тяга; 11 – сухарь шаровой опоры; 12 – кольцо; 13 – втулка сферической опоры; 14 – пружина; 15 – крышка опоры; 16 – сферическая опора; 17 – рычаг тяги; 18 – ограничительный шарик; 19 – пружина ограничительного шарика; 20 – защитный чехол; 21 – промежуточная тяга; 22 – регулировочный фланец; 23 – соединительный болт; 24 – скобка крепления воздухопроводов; 25 – воздухопровод переднего цилиндра воздухораспределителя; 26 – воздухопровод редукционного клапана; 27 – воздухопровод заднего цилиндра воздухораспределителя; 30 – шток рычага переключения передач; 31 – болт крепления регулировочного винта.

Механизмом переключения передач делителя управ­ляет пневматическая система, которая состоит из редук­ционного клапана 2 давления, крана 7 управления дели­телем, клапана 5 включения делителя, воздухораспреде­лителя 4, силового цилиндра 3 и воздухопроводов.

Клапан 5 включается упором 6, закрепленным на тол­кателе рычага выключения сцепления. Пневматическая система подает воздух в силовой цилиндр только при пол­ностью выключенном сцеплении, что позволяет предва­рительно выбрать ту или иную передачу в делителе. Редукционный клапан отрегулирован на давление 4,2 кгс/см2.

При включении переключателя в положение В или Н трос, заключенный в оплетку, перемещает золотник крана 7 управления, в результате чего сжатый воздух от редукционного клапана 2 подводится к воздухораспре­делителю 4 и устанавливает золотник в одном из двух положений. При нажатии на педаль сцепления упор 6 открывает клапан 5 включения делителя, и через него сжатый воздух в зависимости от положения золотника воздухораспределителя поступает в ту или другую полость силового цилиндра 3.

Рис. 64. Схема пневматической системы управления делителем:

В — высшая передача в делителе; Н — низшая передача в делителе; I — от ресивера; 1 — рычаг переключения передач с переключателем крана управле­ния; 2 — редукционный клапан; 3 — силовой цилиндр; 4 — воздухораспре­делитель; 5 — клапан включения делителя передач; 6 — упор; 7 — кран управления.

Синхронизатор состоит из двух конусных колец 1 и 4, жестко связанных между собой паль­цами 3 с развальцованными конца­ми каретки 2 с сухарями 5 и пру­жинами 6. Пальцы в средней части имеют конические блокирующие по­верхности. Отверстия в диске карет­ки 2, через которые проходят бло­кирующие пальцы, также имеют блокирующие поверхности в виде фасок с двух сторон отверстия. Ко­нусные кольца 4 не имеют жесткой связи с кареткой и могут быть сме­щены относительно нее. Они связаны с кареткой через фиксирующие су­хари 5, поджимаемые в полукруг­лые канавки пальцев пружинами 6.

При передвижении каретки вил­кой механизма переключения пере­дач конусное кольцо, двигаясь вмес­те с кареткой, подводится к конусу шестерни. Вследствие разности час­тоты вращения каретки, связанной с вторичным валом, и шестерни, связанной через промежуточный вал с первичным валом, относительно каретки до соприкосновения блокирующих поверхностей пальцев с блокирующими поверхностями каретки, препятствую­щими дальнейшему осевому перемещению каретки. Вы­равнивание частоты вращения при включении передачи обеспечивается трением между коническими поверхностя­ми кольца и включаемой шестерни. Как только частота вращения каретки и шестерни сравняется, блокирующие поверхности не будут препятствовать продвижению ка­ретки, и передача включится без шума и удара. Если синхронизированные передачи включаются с шумом, сле­дует немедленно выяснить причину неисправности и устранить ее. В противном случае возможен преждевре­менный выход из строя синхронизаторов.

Рис. 58. Синхронизатор коробки передач КамАЗ:

1 и 4 — конусные кольца; 2 — каретка синхрониза­тора; 3 — блокирующий палец; 5 — сухарь; 6 — пружина.

Делитель передач позволяет увеличить вдвое число передач, получать передаточные числа, близкие к среднему значению двух соседних передаточных чисел пятиступенчатой коробки передач, и изменять скорость и силу тяги автомобиля приблизительно в 1,25 раза.

Делитель передач имеет картер, отлитый как одно целое с картером сцепления. В гнездах картера на шарико и роликоподшипниках установлены первичный 14 и промежуточный 3 валы делителя. Передний шарикопод­шипник первичного вала с сальниковым уплотнением размещен в выточке коленчатого вала двигателя. Шари­ковые подшипники задней опоры первичного вала и передней опоры промежуточного вала застопорены коль­цами от осевых перемещений относительно картера.

Ведущая шестерня 30 первичного вала смонтирована на специальных роликоподшипниках 31. Шестерня 12 промежуточного вала запрессована на вал и закреплена шпонкой.

Соосность промежуточных валов делителя и основной коробки передач достигается за счет установки центри­рующих стаканов, помещенных в гнездах подшипников валов. Эти валы соединяются шлицами.

Принудительную смазку переднего подшипника и под­шипников шестерен вторичного вала основной коробки обеспечивает специальное расположенное на первичном валу делителя маслонагнетающее устройство, к которому масло поступает самотеком по лотку и каналам, выполнен­ным в картере и крышке подшипника первичного вала дели­теля. Масло к подшипникам подводится по каналам в пер­вичном и вторичном валах, а также в ступицах шестерен.

Необходимый уровень масла в картере делителя поддер­живается вследствие циркуляции масла через два отвер­стия в стенках картеров делителя и основной коробки передач. В нижней части картера имеется сливное отвер­стие, закрываемое пробкой с магнитом.

Рис. 63. Делитель передач КамАЗ:

1 — стакан заднего подшипника промежуточного вала; 2 — ро­ликоподшипник; 3 — промежу­точный вал; 4 — картер; 5 и 23 — шарикоподшипники; 6 — стопорное кольцо; 7 — уплотнительное кольцо; 8, 13, 24 и 26 — прокладки; 9 — крышка переднего подшипника проме­жуточного вала; 10 — упорная шайба; 11 — стопорная планка; 12 — шестерня промежуточного вала; 14 — первичный вал; 15 — сальник; 16 — рычаг вилки меха­низма переключения; 17 — сухарь вилки; 18 — вилка меха­низма переключения; 19 — валик вилки; 20 — гайка; 21 — установочная втулка шарикоподшипника; 22 — маслонагнетательное устрой­ство; 25 — крышка подшипника первичного вала; 27 — крышка люка; 28 — сегментная шпонка; 29 — синхронизатор; 30 — шестерня первичного вала; 31 — роликоподшипник.

Сальники крышек подшипника первичного вала дели­теля предохраняют внутреннюю полость коробки от попада­ния пыли и грязи, а также предотвращают утечку масла.

Для включения высшей и низшей передач делителя на шлицах первичного вала установлен синхронизатор, устройство которого аналогично устройству синхрониза­тора в основной коробке. Каретка синхронизатора пере­мещается поршнем силового цилиндра механизма управ­ления переключением передач через рычаг и вилку, жестко закрепленные на валике рычага силового цилиндра.

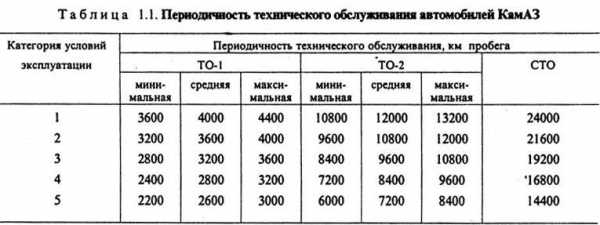

То

При ТО-2 проверяют и при необходимости регулируют зазор между упором 2 (см. рис. 2.27) толкателя пневмоусилителя сцепления и штоком клапана 1 включения делителя. На автомобилях КамАЗ-5320, -5410 проверяют состояние и действие троса управления делителем. Пневматическая система переключения передач делителя приводится в действие воздухом, поступающим из контура IV пневматического привода тормозной системы (см. рис. 2.29).

Рис. 3.7. Пневматическая система управления делителем передач: I — воздух из пневмопривода тормозов; Н, В — низшая и высшая передачи в делителе; 1 — клапан включения делителя; 2 — упор штока клапана; 3 — кран управления; 4 — трос; 5 — редукционный клапан; 6 — механизм переключения передач; 7 — воздухораспределитель  Под давлением 620...750 кПа (6,2...7,5 кгс/см2) он подается на вход редукционного клапана 5 (рис. 3.7), на выходе которого поддерживается постоянное давление 395...445 кПа (3,95...4,45 кгс/см2), регулируемое с помощью прокладок. Кран 3 управления делителем в зависимости от положения золотника, задаваемого рычагом переключателя (в положение В или Н),направляет воздух, поступающий из редукционного клапана, в соответствующую полость воздухораспределителя 7. Перемещение золотника воздухораспределителя обеспечивает поступление воздуха в полость А или Б и соответствующее направление перемещения штока силового цилиндра. Перемещается он воздухом, поступающим из редукционного клапана 5 через клапан 1 включения делителя, который открывается упором 2, закрепленным на толкателе поршня пневмоусилителя выключения сцепления. Клапан открывается в конце хода толкателя, т. е. при полностью выключенном сцеплении. Проволока троса 4 должна перемещаться в оболочке легко и без заеданий. При нажатии на педаль сцепления после смены положения рычага управления тросом крана делителя должен быть слышен характерный щелчок [включение повышающей (В) или понижающей (Н) передачи].

Для замены коробки передач кабину автомобиля наклоняют в первое фиксированное положение и выключают "массу". Подняв автомобиль, сливают масло из коробки передач. На автомобилях КамАЗ-5320, -4310 отвертывают гайки фиксирующих пластин передних средних щитов пола платформы, сдвигают фиксирующие пластины и снимают щиты, отвертывают болты крепления опоры щитов пола платформы и снимают опору. На автомобиле КамАЗ-4310 опускают запасное колесо. На автомобилях КамАЗ-5320, -5410 отвертывают гайки болтов крепления держателя запасного колеса, снимают шайбы, вынимают болты и снимают краном держатель запасного колеса с рамы автомобиля. На автомобиле КамАЗ-5410 отвертывают гайки болтов крепления кронштейна ящика аккумуляторных батарей к раме, снимают шайбы, болты и ящик с кронштейнРемонт, обслуживание и устройство трансмиссии автомобиля КАМАЗ. Коробка передач может иметь следующие неисправности.  Затрудненное включение всех передач, включение передачи заднего хода и I передачи со скрежетом вызываются неполным выключением сцепления (сцепление "ведет"). Для устранения неисправности следует отрегулировать свободный ход муфты выключения сцепления.  Большое усилие на рычаге переключения передач вызывается загрязнением опор тяг дистанционного управления, отсутствием или загустением смазки. В этом случае опоры следует промыть и заполнить свежей смазкой 158. Включение II — V передач с ударом и скрежетом обусловлено износом конусных колец синхронизатора, блокирующих фасок пальцев и каретки, что уменьшает усилие вывода каретки из нейтрального положения. Указанную неисправность устраняют заменой синхронизатора.  Включение передач в делителе с ударом и скрежетом может быть вызвано повышенным давлением в пневмосистеме управления делителем, что требует регулировки редукционного клапана, разрывом диафрагмы редукционного клапана, что требует ее замены, или износом конусных колец синхронизатора, блокирующих фасок пальцев и каретки, что требует замены синхронизатора.  Износ сухарей вилки переключения передач делителя может произойти из-за отсутствия сброса воздуха в атмосферу при переключении передач делителя в связи с загрязнением воздушных каналов и сапуна клапана включения делителя передач. В этом случае разбирают клапан и тщательно промывают все его детали, включая сапун. При сборке клапана на все трущиеся поверхности наносят смазку 158. Второй причиной указанной неисправности может быть отсутствие зазора между кареткой синхронизатора и сухарем вилки переключения передач, что устраняется регулировкой.  Самовыключение передач на ходу автомобиля происходит при неполном включении передачи из-за неисправности фиксаторов механизма переключения, износа лапок или сухарей вилок, ослабления крепления вилок и рычагов разрегулировки дистанционного управления. В этом случае подтягивают крепления, заменяют изношенные детали, регулируют привод управления. Указанная неисправность также проявляется, если не работает замок шлицев вторичного вала. Это требует замены вала и синхронизатора. Передача не включается при износе деталей и разрегулировке дистанционного привода управления коробкой передач. Для устранения неисправности заменяют изношенные детали, подтягивают крепления и регулируют привод. Другой причиной указанной неисправности может быть разрушение подшипников шестерен вторичного вала.  Передачи в делителе не включаются по следующим причинам. При заедании поршеньков воздухораспределителя его разбирают, детали промывают, а при сборке наносят на них смазку 158. Если разрегулировано положение упора клапана включения делителя, его регулируют. Сломанный упор заменяют. При засорении пневмосистемы управления делителем промывают и продувают дроссель, воздухопроводы и клапаны. Оборванный трос крана управления делителем заменяют.  Повышенный шум при работе коробки передач может вызываться износом или поломкой зубьев шестерен, разрушением подшипников шестерен и валов. Неисправные детали заменяют.  Течь масла из коробки передач может быть устранена заменой сальников при их износе или потере эластичности, промывкой сапуна при повышенном давлении в картере коробки, подтягиванием крепежных деталей или заменой прокладок при нарушении герметичности по уплотняющим поверхностям. Износ латунных колец синхронизаторов основной коробки передач происходит из-за неполного выключения сцепления при переключении передач. В этом случае заменяют синхронизаторы и проверяют работу сцепления и привода.  Износ латунных колец синхронизатора делителя передач возможен по той же причине, а также при разрегулировке положения упора клапана включения делителя передач. В этом случае после замены синхронизатора производят необходимую регулировку.  Ведущие мосты могут иметь следующие неисправности.  Увеличенный окружной зазор в зацеплении конических шестерен может быть вызван износом их зубьев или износом конических роликоподшипников. В первом случае неисправность регулировкой не устраняется, так как конические шестерни рассчитаны на работу до полного износа без дополнительной регулировки. Во втором случае, когда в зацеплении имеется значительный осевой зазор, регулировкой восстанавливают предварительный натяг подшипников и проверяют пятно контакта в зацеплении шестерен.  Повышенный шум при движении автомобиля со скоростью 30.. .40 км/ч указывает на то, что пятно контакта смещено в сторону широкой части зубьев ведомой шестерни. Это требует регулировки зацепления по пятну контакта.  Пульсирующий шум при выключении сцепления и переключении передач указывает на то, что пятно контакта расположено ближе к вершинам зубьев. Способ устранения неисправности тот же.  Непрерывный вой при движении автомобиля может быть при недостаточном уровне масла в картере моста, износе или повреждении шестерен и подшипников. При таком проявлении неисправности следует установить места подтекания масла (через сальники или разъемы крышек), при необходимости заменить сальники и подтянуть болты крепления крышек, долить масло до нормы. Изношенные и поврежденные шестерни и пПериодические технические обслуживания предназначены для выявления и предупреждения неисправностей путем своевременного выполнения контрольно-диагностических, крепежных, регулировочных и смазочно-очистных работ. Сезонное техническое обслуживание, кроме того, имеет целью подготовку автомобиля к весенне-летнему или осенне-зимнему периодам эксплуатации.  КР агрегатов и узлов предназначен для восстановления их исправности и близкого к полному (не менее 80 %) ресурса. КР полнокомплектных автомобилей КамАЗ, как правило, не производится, а агрегаты и узлы подвергаются обычно не более чем одному капитальному ремонту.  Работоспособность автомобилей и их составных частей в периоды до и после капитального ремонта предусмотрено поддерживать путем ТР. Он предназначен для обеспечения работоспособного состояния подвижного состава с восстановлением или заменой отдельных его агрегатов, узлов и деталей (кроме базовых) и безотказной работы отремонтированных элементов на пробеге не меньшем, чем до очередного ТО-2.  ЦРТС предназначен для обеспечения планируемых наработок составных частей автомобиля до КР и после него. Он представляет собой наиболее сложный вид TP (углубленный TP) и выполняется автоцентрами КамАЗа на собственной или арендованной производственной <5азе по типовой технологии.  ТО-1000 выполняется один раз в интервале первых 500... 1000 км пробега. При доставке автомобиля потребителю своим ходом допускается проведение ТО-1000 сразу после его прибытия на место эксплуатации. ТО-4000 выполняется один раз в интервале первых 3000...4000 км пробега. Техническое обслуживание в начальный период эксплуатации выполняется в указанных интервалах независимо от категорий условий эксплуатации.  ТО-1 и ТО-2 выполняются первый раз в интервале первых 7000...8000 км пробега. В основной период эксплуатации ТО-1 и ТО-2 выполняются в зависимости от категорий условий эксплуатации с периодичностью, указанной в табл. 1.1.  СТО выполняется два раза в год: весной и осенью. Работы по подготовке к зимнему сезону входят в дополнительные осенние работы. В табл. 1.1 дана расчетная периодичность СТО, которая предназначена только для целей планирования.

studfiles.net

Управление делителем Камаз

Управление механизмом переключения передач дели­теля осуществляется пневмомеханиче­ской системой (рис.1), которая состоит из редукционного клапана 4 давле­ния, крана 3 управления делителем, кла­пана 1 включения делителя и воздухопро­водов

Воздух из пневмопривода тормозной системы автомобиля под давлением 620... 750 кПа подается на вход редукционного клапана 4, на выходе из которого под­держивается постоянное давление 395... 445 кПа.

Давление регулируется про­кладками, установленными на корпус пру­жины.

Кран 3 управления делителем в зави­симости от положения золотника направ­ляет воздух, поступающий из редукцион­ного клапана, в одну из полостей под порш­нем воздухораспределителя 6 и переме­щает его золотник в одно из двух крайних положений, обеспечивая таким образом подачу воздуха в полость А или Б ци­линдра.

Предварительный выбор передачи в де­лителе производится перемещением рыча­га переключателя в положение В или Н.

Воздух из редукционного клапана 4 под поршень цилиндра поступает через клапан 1, который открывается в конце хода тол­кателя, т. е. при полностью выключенном сцеплении, упором 2, закрепленным на толкателе поршня пневмоусилителя привода сцепления.

На рис. 2 переключатель находится в положении низшей передачи, шток крана 3 занимает верхнее положение, а сжатый воздух по верхнему трубопроводу подво­дится к воздухораспределителю 6 и пере­мещает золотник до конца влево, удержи­вая его в этом положении. При этом по­лость А силового цилиндра сообщается с подводящим трубопроводом, идущим от клапана 1 включения делителя, но сжа­тый воздух туда при включенном сцепле­нии не поступает.

Для подачи сжатого воздуха в полость А нужно нажать педаль сцепления. При этом упор, установленный на штоке привода сцепления, переместится и нажмет на шток клапана включения делителя.

Сжатый воздух, подводимый к клапану включения от редукционного клапана 4, поступит к воздухораспределителю и далее в полость А. На приведенном рисунке сжа­тый воздух поступает в полость А силового цилиндра и не сдвигает поршень из край­него правого положения, сохраняя в преж­нем положении рычаг валика переключе­ния передач и включенную низшую пере­дачу в делителе.

Для включения высшей передачи дели­теля необходимо перевести переключатель в верхнее положение и нажать педаль сцепления, тогда поршень силового ци­линдра переместится и продвинет рычаг с валиком и вилкой в другое фиксирован­ное положение.

autoruk.ru

КПП КамАЗ с делителем — особенности конструкции и эксплуатации

Коробка переключения передач, установленная на автомобиль КамАЗ, является достаточно сложным устройством. Данный механизм обеспечивает удобство управления грузовиком. Однако водитель, даже при наличии теоретических знаний об устройстве и эксплуатации КПП КамАЗ с делителем, на практике может поначалу столкнуться с серьезными проблемами при попытках использования коробки передач для переключения скоростей автомобиля.

Вернуться к оглавлению

Принципы устройства КПП КамАЗ

Автомобили КамАЗ по большей части оснащаются двумя типами КПП: имеющими пять и десять ступеней, соответственно, это модели 14 и 15. Пятиступенчатые коробки передач чаще используются на машинах, используемых в качестве индивидуальных транспортных средств, тогда как 10-скоростные КПП являются более предпочтительными для грузовиков, входящих в состав автопоездов. Конструкция коробки передач с 10 ступенями включает в себя обычную пятиступенчатую КПП и редуктор-делитель. Этот делитель передач КамАЗ, используемый в совокупности с пятискоростной коробкой, позволяет автомобилю использовать 10 передних скоростей и 2 задние.

Со стартом производства грузовиков, технические характеристики которых предусматривали значительно большую грузоподъемность, специалисты Камского автомобильного завода разработали и новую модель КПП, обозначаемую как 152. Перечень основных отличий и доработок в этой коробке включает в себя:

  • усиленный синхронизатор делителя КПП КамАЗ;
  • усиление шлицов и удаление их крепежа;
  • новый способ крепления шестерен коробки передач;
  • увеличение высоты зубцов.

В обновленной версии операции управления и включения делителя выполняются пневматической системой. В процессе эксплуатации КПП КамАЗ очень важно, чтобы обслуживание, диагностика неисправности, ремонт, сборка и замена деталей осуществлялись высококвалифицированными специалистами, обладающими соответствующими знаниями и практическими навыками, а также необходимым оборудованием и инструментами.

Устройство пятиступенчатой коробки КамАЗ 152 предусматривает следующие компоненты и детали:

  • картер, в котором содержатся первичный, вторичный и промежуточный валы КамАЗ;
  • блок шестерен, отвечающих за включение заднего хода;
  • верхняя крышка КПП;
  • сборно-разборный механизм переключения скоростей;
  • делитель, установленный на передней части картера.

Коробка передач КамАЗ, оснащенная делительным редуктором, имеет целый ряд положительных качеств, включая сниженную частоту переключения скоростей, повышение тяги и упрощение управления автомобилем.

Вернуться к оглавлению

Схема работы коробки передач с делителем

Большая часть эксплуатируемых сегодня грузовиков КамАЗ оснащено пятиступенчатыми механическими коробками передач. Схема переключения скоростей в подобных КПП довольно привычна: водитель выжимает сцепление и смещает рычаг в требуемое положение. При этом важно понимать, что автомобили КамАЗ — это большегрузные грузовые автомашины, то есть регулировка положения рычага должна производиться строго поэтапно.

Привычными для трансмиссии грузовика с дизельным двигателем являются пониженный («Н») и повышенный («В») режимы работы. Разработка этих двух вариантов велась специально в целях минимизации нагрузки на мотор машины как с максимальным грузом, так и в порожнем состоянии. Многие модели автомобилей КамАЗ позволяют переключать эти режимы без использования рычага КПП. Водителю нужно просто поднять или опустить специальный переключатель делителя и буквально на секунду выжать сцепление. Регулировка режима происходит автоматически: опущенный переключатель активирует облегченный режим езды, поднятый — усиленный.

Разобраться с переключением режимов КПП на грузовиках КамАЗ относительно просто. Для переключения скоростей 1-5 используется соответствующий рычаг, расположенный правее сиденья водителя. Например, разгон грузовика предусматривает использование следующей схемы переключения скоростей: 1B-2B-3B-4Н-4B-5Н-5B. На забитой трассе или в сложных дорожных условиях применяют 1H-2H-ЗH-4H-4В-5H-5В.

Следует иметь в виду, что устройство КПП КамАЗ позволяет переключать скорости только с условием отключения сцепления. Для переключения с верхнего режима на нижний и наоборот нужно передвинуть переключатель в соответствующую позицию и только потом до упора и максимально резко выжать сцепление. Буквально через секунду надо отпустить педаль, чтобы включилась нужная главная передача.

В процессе эксплуатации автомобиля очень важно следить за тем, сколько масла в КПП КамАЗ, и по мере необходимости своевременно доливать смазку, предотвращая возможные проблемы и неполадки.

Вернуться к оглавлению

Управление делителем

КПП и делитель на КамАЗе предусматривают стандартный механический режим управление. Управление коробкой представляет собой механизм выбора передачи с тремя вилками, отвечающими за передаточные числа. Система управления делителем (сокращенно — МППД, механизм переключения передач делителя) предусматривает лишь одну вилку, смонтированную на собственном валу, выходящем из корпуса коробки и соединяемом с рычагом сзади. Для взаимодействия вилки с муфтой используется сухарь делителя, смонтированный в каретке синхронизатора.

МППД оснащен пневмомеханическим приводом, в котором скорости переключаются за счет усилия сжатого воздуха, получаемого от пневмосистемы автомобиля. Разборка позволяет выделить осмотреть основные компоненты и узлы:

  • Золотниковый краник управления делительным редуктором, смонтированный на опоре рычага переключения скоростей. Предусматривает две фиксированных позиции: прямая и понижающая передачи.
  • Редукционный клапан, отбирающий сжатый воздух из пневматической системы грузовика и стравливающий воздух в случае избыточного повышения давления. От данного клапана происходит подача воздуха на управляющий кран и клапан активации делителя, образуя два контура пневмосистемы управления делителем.
  • Клапан активации делительного редуктора, отвечающий за подачу сжатого воздуха на МППД при отключении сцепления, что позволяет включать и выключать понижающую передачу параллельно переключению скоростей основной КПП.
  • Непосредственно МППД, в его состав входит расположенный внутри цилиндра поршень, шток которого подключен к рычагу на валике вилки механизма. В случае поступления сжатого воздуха происходит смещение поршня в том или ином направлении, переключающее режим работы.
  • Воздухораспределительная трубка делителя, отвечающая за подачу сжатой воздушной массы в цилиндр МППД с определенной стороны поршня, что обеспечивает его смещение и включение нужной передачи делителя.

Для обеспечения надежной и бесперебойной эксплуатации важно своевременно проводить обслуживание и ремонт КПП КамАЗ с делителем. Необходимо регулярно осуществлять регулирование привода переключения передач, проверку размера зазора в клапане включения делителя, замену масла.

kranigruz.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
