Дб 3ф википедия – Дальний бомбардировщик Ил-4 (ДБ-3Ф). — Российская авиация

ДБ-3ф Википедия

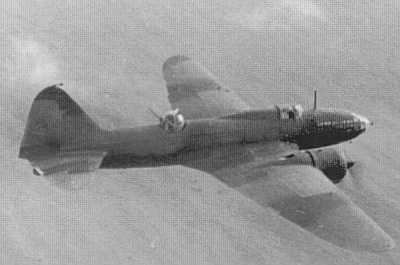

Ил-4 (ДБ-3Ф)
Ил-4
Тип	дальний бомбардировщик
Разработчик	ОКБ-240
Производитель	Авиазавод № 18 (Воронеж), Авиазавод № 126 (Комсомольск-на-Амуре), Авиазавод № 125 имени Сталина (Иркутск)
Главный конструктор	С. В. Ильюшин
Первый полёт	21 мая 1939 года (ДБ-3Ф)
Начало эксплуатации	начало 1940 года
Конец эксплуатации	1952 год
Статус	снят с эксплуатации
Эксплуатанты	ВВС СССР
Годы производства	1936 — 1940 годы (ДБ-3) 1939 — 1945 годы (Ил-4)
Единиц произведено	1 528 (ДБ-3), 5 256 (Ил-4)
Базовая модель	ДБ-3
Варианты	ДБ-3ТП ДБ-4
Медиафайлы на Викискладе

ДБ-3Ф, с 26 марта 1942 года Ил-4 (обозначение НАТО: Bob) — двухмоторный дальний бомбардировщик времён Второй мировой войны, разработанный ОКБ-240 под руководством С. В. Ильюшина.

Дальнейшее развитие ДБ-3, с новой кабиной штурмана, новым фюзеляжем (под другую технологию производства, разработанную для Ли-2), крылом с новым лонжероном и пневматическим управлением уборкой шасси,

Наиболее известным достижением этих самолётов были бомбардировки Берлина в начале войны^[1].

Содержание

• 1 Варианты
• 2 Боевое применение
• 3 Герои Советского Союза, воевавшие на Ил-4
• 4 Герои Российской Федерации, воевавшие на Ил-4
• 5 Тактико-технические характеристики
  • 5.1 Технические характеристики
  • 5.2 Лётные характеристики
  • 5.3 Вооружение
• 6 Памятники
• 7 В фильмографии
• 8 Примечания
• 9 Ссылки

ru-wiki.ru

ДБ-3Ф Википедия

ДБ-3Ф, с 26 марта 1942 года Ил-4 (обозначение НАТО: Bob) — двухмоторный дальний бомбардировщик времён Второй мировой войны, разработанный ОКБ-240 под руководством С. В. Ильюшина.

Дальнейшее развитие ДБ-3, с новой кабиной штурмана, новым фюзеляжем (под другую технологию производства, разработанную для Ли-2), крылом с новым лонжероном и пневматическим управлением уборкой шасси,

Наиболее известным достижением этих самолётов были бомбардировки Берлина в начале войны^[1].

Варианты

• ДБ-3Т — торпедоносец, 1938. Оборудовался держателями на наружной подвеске, что позволяло нести торпеду массой заряда 200 кг и общей массой 940 кг. Оборудование самолета позволяло сбрасывать торпеду методами низкого или высотного бомбометания.^[2]
• ДБ-3ТП  — торпедоносец поплавковый, 1938. ДБ-3Т установленный на поплавки. Конструкция крепления поплавков позволяла осуществить быструю замену на колесное шасси.^[3]
• ЦКБ-54 — самолёт сопровождения, 1938. Самолет должен поддерживать огнем, идущие рядом бомбардировщики, поэтому с ЦКБ-54 было снято бомбовое вооружение и установлено более мощное стрелковое вооружение — две пушки ШВАК и два пулемета ШКАС.^[4]
• Ил-4Т — торпедоносец, 1940. Серийный Ил-4, оборудованный держателями для подвески торпед. Применялся в качестве бомбардировщиков, дальних разведчиков, минных заградителей и торпедоносцев. Вооружение: три пулемета и 1000 кг бомб. Дополнительно на внешней подвеске спецвооружение: 1500 кг бомб, 1-2 торпеды или мины массой до 1000 кг.^[5]
• Ил-4ТК — высотный вариант 1943 года с турбокомпрессорами и герметичной кабиной. Экспериментальный высотный разведчик и бомбардировщик. Для достижения необходимой мощности двигателей, на высоте 11 000 м, были установлены турбокомпрессоры. Вооружение отсутствовало, в хвостовой части самолета устанавливался дистанционно управляемый фотоаппарат.
  [6]
• Ил-4 «аэрофото» — фоторазведчик, 1946.

Боевое применение

По итогам первых двух лет эксплуатации самолёта ДБ-3 в декабре 1938 была проведена конференция по обмену опытом, где представители ВВС отмечали, что машина оказалась чрезвычайно сложной в эксплуатации и имела много производственных дефектов. Отмечались течи топлива, трещины бензобаков, отказы тормозов, разрушения основных опор шасси, низкая надёжность моторов М-87.
В числе прочих отмечен большой разбег (до 800—1000 м при взлётном весе 8500—9500 кг), тенденция к правому развороту и сложность выдерживания курса взлёта (поскольку самолёт имел традиционную для тех лет заднюю центровку, в полёте был неустойчив по всем трём осям и требовал постоянной работы ручкой и педалями).

Также, во время финской кампании финские лётчики быстро обнаружили у ДБ-3 «мёртвую зону» снизу-сзади, что потребовало установки нижней люковой установки.

Тем не менее, к началу Великой Отечественной войны далеко не все Ил-4 были оборудованы нижней огневой точкой, да и верхняя турель оставляла желать лучшего. Самолёты срочно дорабатывались, ввели четвёртого члена экипажа, что сместило центровку ещё более к хвосту и ухудшило устойчивость.
С эвакуацией промышленности в восточные регионы страны качество сборки самолётов также стало заметно хуже. Начали поступать самолёты с деревянными кабинами штурмана, которые просто отламывались при посадке.

Автопилота на самолёте нет, а по своей природе Ил-4 неустойчив, каждую секунду норовит завалиться в крен, уйти с курса, задрать или опустить нос. Нужно беспрерывно крутить штурвал, чтобы самолёт летел в заданном режиме… Ил-4 даже без бомб днём при хорошей видимости непросто поднять в воздух. Взлёт считался одним из самых сложных элементов полёта.

Ил-4 мне нравился — на нём можно было хорошо летать в простых и сложных условиях, и всё же он был очень капризным самолётом и многих лётчиков унёс на тот свет. Строгим он был при взлёте, и лётчики со средней подготовкой часто не могли выдержать направление взлёта. Особенно капризным был при посадке: если чересчур выбрать триммер, а потом потребуется чуть-чуть подтянуть, то при увеличении оборотов двигателей самолёт шёл на кабрирование. У нас один лётчик чуть мёртвую петлю не сделал. Самолёт сорвался, и он погиб.

— Пшёнко В. А.

Однако опытные экипажи, хорошо освоившие самолёт, вполне успешно справлялись с поставленными задачами. Из воспоминаний М. В. Борисова: «Для такого самолёта у него слабые моторы. На взлёте он был трудный… как только упустишь, не удержишь. А так… я привык. Летал потом на Б-25… Вроде хороший самолёт, моторы хорошие, три ноги — едешь как на такси… Второй пилот? … Мне он был не нужен!».

Из-за неправильной организации боевых вылетов, решение несвойственных задач в начальный период войны приводило к тяжелейшим потерям в авиачастях. Именно восемь Ил-4 212 одбап были сбиты во время бомбёжки переправ на реке Березина 30 июня 1941 года. Очевидцем этого боя был Константин Симонов, что нашло отражение в его военных дневниках

[7] и романе Живые и мёртвые, правда в них тип самолёта был заменен на ТБ-3, которые на вооружении в этом полку не состояли^[8].

Из-за сходства в профиль с немецким бомбардировщиком Хейнкель-111 были случаи ошибочной атаки на него советских истребителей. Только во вторую половину войны Ил-4 стали применяться по прямому предназначению, для бомбовых ударов в тылу противника, что существенно снизило боевые потери.

Теоретически на самолёт можно было подвесить до 2500 кг бомб, но на практике это случалось редко.

За годы производства было построено 6883 машины разных модификаций, абсолютное большинство из которых было потеряно в боевых вылетах или разбито в авариях и катастрофах. Последние 4 самолёта Ил-4 были построены на заводе № 126 в 1946 году, а с 1947 года оставшиеся в строю самолёты стали списывать.Уже списанные с вооружения самолеты нашли себе применение в народном хозяйстве, их использовали для выполнения аэрофотосъемки.

[9]

Герои Советского Союза, воевавшие на Ил-4

Герои Советского Союза
				Годы жизни		Боевых вылетов
Рубцов Анатолий Петрович				1914 — 1954		886
Алейников, Сергей Петрович				1909-1983		240
Андреев Иван Фёдорович				1910—1992		???
Вязовский, Владимир Андреевич				1920 — 2005		263
Барашев, Дмитрий Иванович				1920—1943		181
Борисов, Владимир Иванович				1918—1974		302
Гастелло, Николай Францевич				1908—1941		3
Гаранин Алексей Дмитриевич				1921—1943		400
Гречишкин Василий Николаевич				1911—1943		152
Молодчий, Александр Игнатьевич				1920—2002		311
Решетников, Василий Васильевич				Род. 1919		307
Захаров, Сергей Иванович				1918—2007		251
Осипов, Василий Николаевич				1917—1991		420
Тихомолов, Борис Ермилович[1]				1913-1991		212
Тихонов Василий Гаврилович				1909—1976		???
Прокудин, Алексей Николаевич				1915—1989		364
Полежаев Семён Антонович				1918—1982		224
Радчук Павел Петрович				1909—1943		???
Романов, Пётр Иванович				1918—1945
Рощенко Владимир Фёдорович				1921—1990		???
Симаков, Иван Николаевич				1906—1953		299
Симонов Михаил Васильевич				1913—2004		278
Ситнов Валентин Егорович[10][11]				1918-1945		150
Чумаченко Дмитрий Васильевич				1909-1948		326
Алехнович, Антон Адамович				1914—1979		205
Васильев, Василий Васильевич				1915—1943		201
Даньщин, Сергей Петрович				1911—1943		201
Швец, Степан Иванович				1905—1998		267
Кот Алексей Николаевич				1914—1997		293
Кретов, Степан Иванович				1919—1975		400
Краснухин Александр Михайлович				1908—1982		248
Черниенко Георгий Георгиевич				1907—1977		155
Куликов Сергей Иванович				1913—1953		???
Минаков, Василий Иванович				1921— 2016		206
Несмашный Григорий Иванович				1914—1990		???
Паращенко, Феодосий Карпович				1919—1978		388
Левчук, Семён Лукьянович				1918 — 2005		221
Щелкунов Василий Иванович				1910—1974		???
Хрусталёв Павел Павлович				1917—1975		???

Герои Российской Федерации, воевавшие на Ил-4

Указом Президента Российской Федерации от 02.05.1996 г. № 635 :

За мужество и героизм,проявленные в борьбе с немецко-фашистскими захватчиками в Великой Отечественной войне 1941-1945 годов, присвоить звание
ГЕРОЯ РОССИЙСКОЙ ФЕДЕРАЦИИ[12]

Герой Российской Федерации (1996 г., посмертно)
	Звание	Годы жизни
Маслов Александр Спиридонович	капитан	1907 — 1941
Балашов Владимир Михайлович	лейтенант	?? — 1941
Бейскбаев Бахтурас	младший сержант	?? — 1941
Реутов Григорий Васильевич	младший сержант	?? — 1941

Тактико-технические характеристики

Технические характеристики

• Экипаж: 4 человека (лётчик-командир экипажа, штурман (стрелок передней установки), стрелок-радист средней установки (башенный стрелок), стрелок люковой установки)
• Длина: 14,8 м
• Размах крыла: 21,44 м
• Высота: 4,10 м
• Площадь крыла: 66,7 м²
• Масса пустого: 5800 кг
• Масса снаряженного: 10 055 кг
• Масса максимальная взлётная: 12 120 кг
• Двигатели:: 2× воздушного охлаждения М-88Б
• Тяга: 2× 1100 л. с. (820 кВт)

Лётные характеристики

Вооружение

Оборонительное

• 2× 7,62 мм пулемёта ШКАС
• 1× 12,7 мм пулемёт УБТ

Боевая нагрузка

• нормальная: 1000 кг бомб
• максимальная: 2500 кг
• 1× 940 кг торпеда 45-36-АН или 45-36-АВ

Памятники

В фильмографии

Примечания

1. ↑ Ко дню ВВС (неопр.). ko-dnu-vvs.mil.ru. Дата обращения 12 августа 2018.
2. ↑ авиару.рф Бомбардировщик торпедоносец ДБ-3Т. — Российская авиация
3. ↑ авиару.рф Бомбардировщик-торпедоносец ДБ-3Т (ДБ-3ТП)
4. ↑ http://www.airwar.ru Ильюшин ЦКБ-54
5. ↑ armedman.ru Дальний бомбардировщик Ил-4 (СССР) Военная энциклопедия
6. ↑ armedman.ru Дальний бомбардировщик Ил-4 (СССР). Военная энциклопедия.
7. ↑ Симонов К. Разные дни войны. Дневник писателя. М.: Художественная литература, 1982. (Гл. 2)
8. ↑ Евгений Стасенко. 212 дальнебомбардировочный авиационный полк. Карточка подразделения (неопр.). Победа 1945.
9. ↑ armedman.ru Дальний бомбардировщик Ил-4 (СССР). Военная энциклопедия.
10. ↑ Уфаркин Николай Васильевич. биография (неопр.). Герои страны.
11. ↑ Вольнов Августин Александрович. Повесть о ровеснике. — Волго-Вятское книжное издательство, 1964. — 304 с.
12. ↑ Указ Президента Российской Федерации от 02.05.1996 г. № 635

Ссылки

wikiredia.ru

ДБ-3 — Википедия

ДБ-3 (ЦКБ-30) — дальний бомбардировщик, разработанный в ОКБ-39 под руководством С. В. Ильюшина.

Первый полёт опытной машины БДД (ЦКБ-26) выполнен летом 1935 года лётчиком-испытателем В. К. Коккинаки. В 1936 году на самолёте установлено пять мировых рекордов. В серии самолёт получил обозначение ЦКБ-30, или ДБ-3. До начала Великой Отечественной войны началось массовое серийное производство самолётов, а также доработки и постройка опытных машин ЦКБ-30Н-1 и ЦКБ-30Н-2 для выполнения рекордных перелётов:

В дальнейшем были разработаны модификации под более мощные моторы и иной состав оборудования и вооружения — ДБ-3С, ДБ-3Т, ДБ-3М, ДБ-3Ф (Ил-4). Самолётов модификации Ил-4 построено 5256 шт. на 4 авиазаводах СССР.

Самолёты принимали участие в советско-финской войне зимой 1939—1940 года, в Великой отечественной войне и в советско-японской войне в качестве основных дальних бомбардировщиков ВВС РККА, в качестве торпедоносцев в ВВС ВМФ, а также в качестве транспортных самолётов, буксировщиков планеров и разведчиков. ДБ-3 и Ил-4 оказался основным и самым массовым дальним бомбардировщиком в СССР военного периода.

Первые удары по Берлину в ночь на 8 августа 1941 года выполнялись экипажами особой группы, сформированной на базе 1-го мтап ВВС Балтийского флота на переоборудованных самолётах ДБ-3Т. Три группы из 15 машин поднялись с аэродрома подскока острова Эзель после дозаправки и загрузки бомбами (Сааремаа), успешно выполнив боевую задачу. Ночные налёты на Берлин проводились девять раз.^{[источник не указан 1998 дней]}.

Самолёт отличала строгость в пилотировании. После окончания Великой Отечественной войны все находящиеся в строю самолёты стали поэтапно списывать в связи с заменой на более современные. Несмотря на большое количество построенных бомбардировщиков, до настоящего времени не сохранилось ни одного экземпляра. Все находящиеся в музеях и на постаментах самолёты восстановлены и собраны энтузиастами авиации.

История создания

29 августа 1934 года начальник УВС РККА Я. И. Алкснис утвердил ТТД на ближний бомбардировщик, разработку которого поручили ЦКБ завода № 39. Для машины планировались лицензионные копии моторов Гном-Рон «Мистраль» К-14 и Wright Cyclone R-1820F-3 (англ.)русск.. В первом варианте планировался пассажирский самолёт на 12 пассажиров, моторы получили отечественное обозначение М-85. Бомбардировщик ББ-2 в сущности был аналогом пассажирской машины и рассчитывался на доставку 500 кг бомб на расстояние до 1500 км со средней скоростью 230—240 км/ч. Работы по военному варианту шли значительно быстрее, чем по гражданскому, ввиду конкуренции со стороны Туполева (самолёт СБ) и Сухого (самолёт АНТ-37). Первый экземпляр самолёта, ввиду поджимающих сроков, решили строить по упрощённой технологии, с цельнодеревянным фюзеляжем и металлическим крылом, без вооружения. Машина получила обозначение ЦКБ-26.

Начиная с первых полётов и далее, машины испытывал В. К. Коккинаки. Самолёт превзошёл самые смелые ожидания и даже позволял выполнять петлю Нестерова. Было установлено 5 мировых рекордов. Всё это предопределило дальнейшую судьбу по самолёту, и в декабре 1935 года вышло постановление СТО о дальнейшей разработке самолёта — цельнометаллического скоростного бомбардировщика дальнего действия БДД, будущего ЦКБ-30, который уже строился и 31 марта 1936 года совершил испытательный полёт.

Летом 1936 года ЦКБ-30 с полным комплектом вооружения поступил на испытания в ГОСНИИ ВВС. Однако, не дожидаясь завершения испытаний, самолёт запустили в серию под наименованием ДБ-3С. Срочно с завода № 39 сняли все невыполненные заказы и развернули производство ДБ-3. В таком же темпе перепрофилировали Воронежский завод № 18. В 1938 начал производство ДБ-3 126-й завод в Комсомольске-на-Амуре. В дальнейшем, в 1942—1943 гг. самолёты выпускал и московский завод № 23.

В июне 1938 года на специально подготовленном ЦКБ-30 «Москва» был выполнен беспосадочный перелёт по маршруту Москва (Чкаловский) — Спасск-Дальний. Через год на этой же машине был выполнен беспосадочный перелёт в Канаду. В 1940 году были построены на 39 заводе две машины ЦКБ-30Н-1 и ЦКБ-30Н-2, для установления рекордов дальности женскими экипажами.

Для группового прикрытия дальних бомбардировщиков было решено переделать ДБ-3 в истребитель сопровождения, для чего в переднюю и заднюю турели установили пушки ШВАК и добавили нижнюю подфюзеляжную турель с пулемётом ШКАС. Опытная машина с заводским номером 3018002 получила обозначение ЦКБ-54. По ходу неудовлетворительного результата госиспытаний машину вернули на доработку. На вооружение ЦКБ-54 так и не приняли.

В 1938 году самолётами ДБ-3 были вооружены три воздушные армии. В 1940 году самолёты ДБ-3 вступили в боевые действия с финнами и показали большую сложность в эксплуатации, высокую аварийность, недостаточное оборонительное вооружение и целый ряд других недостатков. Это подстегнуло работы над глубокой модернизацией машины, в дальнейшем получившей обозначение ДБ-3Ф (или Ил-4).

Модификации самолёта

• ЦКБ-26 — опытный, построена одна машина, 1935^[3].
• ЦКБ-30 — опытный предсерийный, построена одна машина, 1936.
• ДБ-3С — серийный, 1936.
• ДБ-3А — серийный самолёт с моторами М-85 / М-86, вооружение 3×7,62
• ДБ-3Б («букашка») — серийные бомбардировщики выпуска 1936-38 годов, конструктивно подобные ЦКБ-30, с моторами М-87А/Б, отъёмными консолями крыла, измененным остеклением кабины штурмана, новым фонарем кабины пилота, усиленным шасси, бронезащитой, частичной защитой бензобаков, вооружение 3×7,62. Часть самолётов в 1940—1941 гг. переделана под новые турели МВ-3 и МВ—2.
• ДБ-3Т — торпедоносец, 1938. Мог применять низковысотные торпеды 45-36-АН, или высотные — 45-36-АВ, или мину АМГ-1. На самолёте размещалась одна торпеда или мина на внешнем подфюзеляжном держателе Т-18. Самолёт мог переоборудоваться в обычный бомбардировщик. Первый случай боевого применения зафиксирован 29 июля 1942 года на БФ. Самолёты использовались всю Великую отечественную войну, в том числе и на Дальнем Востоке.
• ДБ-3ТП — торпедоносец поплавковый, 1938. Изготовлена и испытана одна опытная машина.
• ЦКБ-54 — самолёт сопровождения («воздушный крейсер»), 1938. На вооружение не принимался.
• ДБ-3М («эмка») — серийный, 1939. Модернизированный самолёт с новой кабиной, шасси, топливной системой с мягкими баками, большей площадью крыла. Предполагалась установка моторов М-88, из-за неготовности которых на самолёты установили старые М-87Б.
• ДБ-3Ф или Ил-4 («сигара»)— серийный, 1940. Глубокая модернизация ДБ-3. По сути — ДБ-3М с моторами М-88, усовершенствованным оборонительным вооружением. Из-за недостаточной надёжности моторов М-88 часть машин комплектовалась М-87Б. С 1942 года на самолёт стали устанавливать моторы М-82. Из-за отсутствия штатных винтов АВ-5 устанавливали втулки от винтов ВИШ-22 с лопастями от ВИШ-21, что повысило характеристики самолёта, но ухудшило надёжность планера и шасси. В 1943 году увеличена стреловидность крыла по передней кромке.
• Ил-4Т — торпедоносец, 1940. Модификация ДБ-3Ф для действий на морских ТВД. По составу вооружения и решаемым задачам аналогичен ДБ-3Т.
• Ил-4ТК — высотный вариант 1943 года с двигателями М-88Б, турбокомпрессорами ТК-3 и герметичной кабиной экипажа. Ввиду недобора заданных ТТХ был направлен на доводку. В дальнейшем работы по самолёту прекращены.
• Ил-4 «аэрофото» — фоторазведчик, 1946.

Эксплуатация и боевое применение

По итогам первых двух лет эксплуатации самолёта ДБ-3 в декабре 1938 была проведена конференция по обмену опытом. Представителями ВВС отмечалось, что несмотря на полное соответствие характеристик самолёта заявленным тактико-техническим требованиям, машина оказалась чрезвычайно сложной в эксплуатации, имела много производственных дефектов, особенно самолёты производства 18 завода. Отмечались течи топлива, трещины бензобаков, отказы тормозов и разрушения основных опор шасси. Отмечалась низкая надёжность моторов М-87. Самолёт имел традиционную для тех лет заднюю центровку, в полёте был неустойчив по всем трём осям и требовал постоянной работы ручкой и педалями. В числе прочих отмечен большой разбег (до 800—1000 м при взлётном весе 8500-9500 кг) и сложность выдерживания курса взлёта, тенденция к правому развороту.

Финская война

Финский пилот-истребитель Йорма Сорванто демонстрирует фрагмент обшивки одного из шести сбитых им бомбардировщиков ДБ-3 (1940)

Во время войны с Финляндией на самолёты пытались устанавливать неубирающиеся лыжное шасси. Однако лыжи постоянно примерзали на стоянке и даже при остановках на старте, и от лыжного шасси отказались, применив эксплуатацию на колёсном шасси с укатанных аэродромов. Финские лётчики быстро обнаружили у ДБ-3 «мёртвую зону» снизу-сзади, что потребовало установки нижней люковой установки. Некоторые финские летчики-истребители добивались значительного числа побед, отражая налеты ДБ-3. Так 6 января 1940 пилот финских ВВС Йорма Сорванто (Jorma Sarvanto) за 4 минуты сбил 6 бомбардировщиков ДБ-3^[4].

Великая Отечественная война

7 августа в 21 ч. 00 мин. с территории Прибалтики, с аэродрома Кагул, что на острове Саарема, где имелась короткая земляная полоса,с интервалом в 15 минут в воздух поднялись самолёты ДБ-3Ф ВВС Балтийского флота, загруженные бомбами ФАБ-100 и листовками. Три звена по пять бомбардировщиков в каждом.^[5] В 1:30 8 августа пять самолётов осуществили сброс бомб на хорошо освещённый Берлин, остальные отбомбились по берлинскому предместью и Штеттину. Экипажи без потерь вернулись на аэродром. Налеты на Берлин повторялись еще не раз. Последний был 5 сентября. Когда пришлось оставить Таллин, полеты с островов стали невозможны.^[6]

К началу Великой отечественной войны далеко не все ДБ-3Ф были оборудованы нижней огневой точкой, да и верхняя турель оставляла желать лучшего. Самолёты срочно дорабатывались, ввели четвёртого члена экипажа, что сместило центровку ещё более к хвосту и ухудшило устойчивость. С эвакуацией промышленности в восточные регионы страны качество сборки самолётов также стало заметно хуже. Начали поступать самолёты с деревянными кабинами штурмана, которые просто отламывались при посадке.

Теоретически на самолёт можно было подвесить до 2500 кг бомб, но на практике это было редко. Из-за неправильной организации боевых вылетов, решение несвойственных задач в начальный период войны приводило к тяжелейшим потерям ДБ-3. Так, 22 июня 1941 года из 70 самолётов ДБ-3Ф 96 дбап, не вернулось 22 машины, из которых более половины было сбито. После этого, первого военного вылета, четверть самолётов полка встала на ремонт. 23 июня, при нанесении бомбового удара по автоколонне противника девяткой ДБ-3Ф 212 дбап было потеряно 8 самолётов.

Только во вторую половину войны ДБ-3Ф стали применяться по прямому предназначению, для бомбовых ударов в тылу противника, что существенно снизило боевые потери.

Тактико-технические характеристики

Приведённые ниже характеристики соответствуют модификации ДБ-3 (1936 года):

Источник данных: Новожилов, 1990; Шавров, 1988.

Технические характеристики

Лётные характеристики

• Максимальная скорость:
  • на высоте: 400 км/ч на 4500 м
  • у земли: 327 км/ч
• Крейсерская скорость: 310-320 км/ч
• Посадочная скорость: 120 км/ч
• Практическая дальность: 3100 км (с 1000 кг бомб)
• Практический потолок: 8400 м
• Время набора высоты: 5000 м за 15,1 мин
• Нагрузка на крыло: 107 кг/м²
• Тяговооружённость: 160 Вт/кг (4,6 кг/л. с.)
• Длина разбега: 170—200 м
• Длина пробега: 300 м

Вооружение

• Стрелково-пушечное: 3 × 7,62 мм пулемёта ШКАС (2500 патр.)
• Боевая нагрузка:
  • нормальная: 1000 кг
  • максимальная: 2500 кг

В искусстве

Примечания

Литература

• «Я дрался на бомбардировщике». Драбкин А. В.
• «Крылья Родины 5-1998». «Дальний бомбардировщик ДБ-3» Н. В. Якубович.
• Новожилов Г. В. и др. Из истории советской авиации: Самолёты ОКБ имени С. В. Ильюшина. — 2-е издание. — М.: Машиностроение, 1990. — С. 34—62, 367—368. — 384 с. — ISBN 5-217-01056-8.
• Шавров, В. Б. История конструкций самолётов в СССР 1938—1950 гг. — М.: Машиностроение, 1988. — 568 с. — 20 000 экз. — ISBN 5-217-00477-0.
• Gordon, Yefim and Khazanov, Dmitri. Soviet Combat Aircraft of the Second World War. — Hinckley, England: Midland Publishing, 1999. — Vol. 2. Twin-Engined Fighters, Attack Aircraft and Bombers. — P. 172, 97-104. — 176 p. — ISBN 1-85780-084-2.

wikipedia.green

ДБ-3 — Википедия. Что такое ДБ-3

ДБ-3 (ЦКБ-30) — дальний бомбардировщик, разработанный в ОКБ-39 под руководством С. В. Ильюшина.

Первый полёт опытной машины БДД (ЦКБ-26) выполнен летом 1935 года лётчиком-испытателем В. К. Коккинаки. В 1936 году на самолёте установлено пять мировых рекордов. В серии самолёт получил обозначение ЦКБ-30, или ДБ-3. До начала Великой Отечественной войны началось массовое серийное производство самолётов, а также доработки и постройка опытных машин ЦКБ-30Н-1 и ЦКБ-30Н-2 для выполнения рекордных перелётов:

В дальнейшем были разработаны модификации под более мощные моторы и иной состав оборудования и вооружения — ДБ-3С, ДБ-3Т, ДБ-3М, ДБ-3Ф (Ил-4). Самолётов модификации Ил-4 построено 5256 шт. на 4 авиазаводах СССР.

Самолёты принимали участие в советско-финской войне зимой 1939—1940 года, в Великой отечественной войне и в советско-японской войне в качестве основных дальних бомбардировщиков ВВС РККА, в качестве торпедоносцев в ВВС ВМФ, а также в качестве транспортных самолётов, буксировщиков планеров и разведчиков. ДБ-3 и Ил-4 оказался основным и самым массовым дальним бомбардировщиком в СССР военного периода.

Первые удары по Берлину в ночь на 8 августа 1941 года выполнялись экипажами особой группы, сформированной на базе 1-го мтап ВВС Балтийского флота на переоборудованных самолётах ДБ-3Т. Три группы из 15 машин поднялись с аэродрома подскока острова Эзель после дозаправки и загрузки бомбами (Сааремаа), успешно выполнив боевую задачу. Ночные налёты на Берлин проводились девять раз.^{[источник не указан 2006 дней]}.

Самолёт отличала строгость в пилотировании. После окончания Великой Отечественной войны все находящиеся в строю самолёты стали поэтапно списывать в связи с заменой на более современные. Несмотря на большое количество построенных бомбардировщиков, до настоящего времени не сохранилось ни одного экземпляра. Все находящиеся в музеях и на постаментах самолёты восстановлены и собраны энтузиастами авиации.

История создания

29 августа 1934 года начальник УВС РККА Я. И. Алкснис утвердил ТТД на ближний бомбардировщик, разработку которого поручили ЦКБ завода № 39. Для машины планировались лицензионные копии моторов Гном-Рон «Мистраль» К-14 и Wright Cyclone R-1820F-3 (англ.)русск.. В первом варианте планировался пассажирский самолёт на 12 пассажиров, моторы получили отечественное обозначение М-85. Бомбардировщик ББ-2 в сущности был аналогом пассажирской машины и рассчитывался на доставку 500 кг бомб на расстояние до 1500 км со средней скоростью 230—240 км/ч. Работы по военному варианту шли значительно быстрее, чем по гражданскому, ввиду конкуренции со стороны Туполева (самолёт СБ) и Сухого (самолёт АНТ-37). Первый экземпляр самолёта, ввиду поджимающих сроков, решили строить по упрощённой технологии, с цельнодеревянным фюзеляжем и металлическим крылом, без вооружения. Машина получила обозначение ЦКБ-26.

Начиная с первых полётов и далее, машины испытывал В. К. Коккинаки. Самолёт превзошёл самые смелые ожидания и даже позволял выполнять петлю Нестерова. Было установлено 5 мировых рекордов. Всё это предопределило дальнейшую судьбу по самолёту, и в декабре 1935 года вышло постановление СТО о дальнейшей разработке самолёта — цельнометаллического скоростного бомбардировщика дальнего действия БДД, будущего ЦКБ-30, который уже строился и 31 марта 1936 года совершил испытательный полёт.

Летом 1936 года ЦКБ-30 с полным комплектом вооружения поступил на испытания в ГОСНИИ ВВС. Однако, не дожидаясь завершения испытаний, самолёт запустили в серию под наименованием ДБ-3С. Срочно с завода № 39 сняли все невыполненные заказы и развернули производство ДБ-3. В таком же темпе перепрофилировали Воронежский завод № 18. В 1938 начал производство ДБ-3 126-й завод в Комсомольске-на-Амуре. В дальнейшем, в 1942—1943 гг. самолёты выпускал и московский завод № 23.

В июне 1938 года на специально подготовленном ЦКБ-30 «Москва» был выполнен беспосадочный перелёт по маршруту Москва (Чкаловский) — Спасск-Дальний. Через год на этой же машине был выполнен беспосадочный перелёт в Канаду. В 1940 году были построены на 39 заводе две машины ЦКБ-30Н-1 и ЦКБ-30Н-2, для установления рекордов дальности женскими экипажами.

Для группового прикрытия дальних бомбардировщиков было решено переделать ДБ-3 в истребитель сопровождения, для чего в переднюю и заднюю турели установили пушки ШВАК и добавили нижнюю подфюзеляжную турель с пулемётом ШКАС. Опытная машина с заводским номером 3018002 получила обозначение ЦКБ-54. По ходу неудовлетворительного результата госиспытаний машину вернули на доработку. На вооружение ЦКБ-54 так и не приняли.

В 1938 году самолётами ДБ-3 были вооружены три воздушные армии. В 1940 году самолёты ДБ-3 вступили в боевые действия с финнами и показали большую сложность в эксплуатации, высокую аварийность, недостаточное оборонительное вооружение и целый ряд других недостатков. Это подстегнуло работы над глубокой модернизацией машины, в дальнейшем получившей обозначение ДБ-3Ф (или Ил-4).

Модификации самолёта

• ЦКБ-26 — опытный, построена одна машина, 1935^[3].
• ЦКБ-30 — опытный предсерийный, построена одна машина, 1936.
• ДБ-3С — серийный, 1936.
• ДБ-3А — серийный самолёт с моторами М-85 / М-86, вооружение 3×7,62
• ДБ-3Б («букашка») — серийные бомбардировщики выпуска 1936-38 годов, конструктивно подобные ЦКБ-30, с моторами М-87А/Б, отъёмными консолями крыла, измененным остеклением кабины штурмана, новым фонарем кабины пилота, усиленным шасси, бронезащитой, частичной защитой бензобаков, вооружение 3×7,62. Часть самолётов в 1940—1941 гг. переделана под новые турели МВ-3 и МВ—2.
• ДБ-3Т — торпедоносец, 1938. Мог применять низковысотные торпеды 45-36-АН, или высотные — 45-36-АВ, или мину АМГ-1. На самолёте размещалась одна торпеда или мина на внешнем подфюзеляжном держателе Т-18. Самолёт мог переоборудоваться в обычный бомбардировщик. Первый случай боевого применения зафиксирован 29 июля 1942 года на БФ. Самолёты использовались всю Великую отечественную войну, в том числе и на Дальнем Востоке.
• ДБ-3ТП — торпедоносец поплавковый, 1938. Изготовлена и испытана одна опытная машина.
• ЦКБ-54 — самолёт сопровождения («воздушный крейсер»), 1938. На вооружение не принимался.
• ДБ-3М («эмка») — серийный, 1939. Модернизированный самолёт с новой кабиной, шасси, топливной системой с мягкими баками, большей площадью крыла. Предполагалась установка моторов М-88, из-за неготовности которых на самолёты установили старые М-87Б.
• ДБ-3Ф или Ил-4 («сигара»)— серийный, 1940. Глубокая модернизация ДБ-3. По сути — ДБ-3М с моторами М-88, усовершенствованным оборонительным вооружением. Из-за недостаточной надёжности моторов М-88 часть машин комплектовалась М-87Б. С 1942 года на самолёт стали устанавливать моторы М-82. Из-за отсутствия штатных винтов АВ-5 устанавливали втулки от винтов ВИШ-22 с лопастями от ВИШ-21, что повысило характеристики самолёта, но ухудшило надёжность планера и шасси. В 1943 году увеличена стреловидность крыла по передней кромке.
• Ил-4Т — торпедоносец, 1940. Модификация ДБ-3Ф для действий на морских ТВД. По составу вооружения и решаемым задачам аналогичен ДБ-3Т.
• Ил-4ТК — высотный вариант 1943 года с двигателями М-88Б, турбокомпрессорами ТК-3 и герметичной кабиной экипажа. Ввиду недобора заданных ТТХ был направлен на доводку. В дальнейшем работы по самолёту прекращены.
• Ил-4 «аэрофото» — фоторазведчик, 1946.

Эксплуатация и боевое применение

По итогам первых двух лет эксплуатации самолёта ДБ-3 в декабре 1938 была проведена конференция по обмену опытом. Представителями ВВС отмечалось, что несмотря на полное соответствие характеристик самолёта заявленным тактико-техническим требованиям, машина оказалась чрезвычайно сложной в эксплуатации, имела много производственных дефектов, особенно самолёты производства 18 завода. Отмечались течи топлива, трещины бензобаков, отказы тормозов и разрушения основных опор шасси. Отмечалась низкая надёжность моторов М-87. Самолёт имел традиционную для тех лет заднюю центровку, в полёте был неустойчив по всем трём осям и требовал постоянной работы ручкой и педалями. В числе прочих отмечен большой разбег (до 800—1000 м при взлётном весе 8500-9500 кг) и сложность выдерживания курса взлёта, тенденция к правому развороту.

Финская война

Финский пилот-истребитель Йорма Сорванто демонстрирует фрагмент обшивки одного из шести сбитых им бомбардировщиков ДБ-3 (1940)

Во время войны с Финляндией на самолёты пытались устанавливать неубирающиеся лыжное шасси. Однако лыжи постоянно примерзали на стоянке и даже при остановках на старте, и от лыжного шасси отказались, применив эксплуатацию на колёсном шасси с укатанных аэродромов. Финские лётчики быстро обнаружили у ДБ-3 «мёртвую зону» снизу-сзади, что потребовало установки нижней люковой установки. Некоторые финские летчики-истребители добивались значительного числа побед, отражая налеты ДБ-3. Так 6 января 1940 пилот финских ВВС Йорма Сорванто (Jorma Sarvanto) за 4 минуты сбил 6 бомбардировщиков ДБ-3^[4].

Великая Отечественная война

7 августа в 21 ч. 00 мин. с территории Прибалтики, с аэродрома Кагул, что на острове Саарема, где имелась короткая земляная полоса,с интервалом в 15 минут в воздух поднялись самолёты ДБ-3Ф ВВС Балтийского флота, загруженные бомбами ФАБ-100 и листовками. Три звена по пять бомбардировщиков в каждом.^[5] В 1:30 8 августа пять самолётов осуществили сброс бомб на хорошо освещённый Берлин, остальные отбомбились по берлинскому предместью и Штеттину. Экипажи без потерь вернулись на аэродром. Налеты на Берлин повторялись еще не раз. Последний был 5 сентября. Когда пришлось оставить Таллин, полеты с островов стали невозможны.^[6]

К началу Великой отечественной войны далеко не все ДБ-3Ф были оборудованы нижней огневой точкой, да и верхняя турель оставляла желать лучшего. Самолёты срочно дорабатывались, ввели четвёртого члена экипажа, что сместило центровку ещё более к хвосту и ухудшило устойчивость. С эвакуацией промышленности в восточные регионы страны качество сборки самолётов также стало заметно хуже. Начали поступать самолёты с деревянными кабинами штурмана, которые просто отламывались при посадке.

Теоретически на самолёт можно было подвесить до 2500 кг бомб, но на практике это было редко. Из-за неправильной организации боевых вылетов, решение несвойственных задач в начальный период войны приводило к тяжелейшим потерям ДБ-3. Так, 22 июня 1941 года из 70 самолётов ДБ-3Ф 96 дбап, не вернулось 22 машины, из которых более половины было сбито. После этого, первого военного вылета, четверть самолётов полка встала на ремонт. 23 июня, при нанесении бомбового удара по автоколонне противника девяткой ДБ-3Ф 212 дбап было потеряно 8 самолётов.

Только во вторую половину войны ДБ-3Ф стали применяться по прямому предназначению, для бомбовых ударов в тылу противника, что существенно снизило боевые потери.

Тактико-технические характеристики

Приведённые ниже характеристики соответствуют модификации ДБ-3 (1936 года):

Источник данных: Новожилов, 1990; Шавров, 1988.

Технические характеристики

Лётные характеристики

• Максимальная скорость:
  • на высоте: 400 км/ч на 4500 м
  • у земли: 327 км/ч
• Крейсерская скорость: 310-320 км/ч
• Посадочная скорость: 120 км/ч
• Практическая дальность: 3100 км (с 1000 кг бомб)
• Практический потолок: 8400 м
• Время набора высоты: 5000 м за 15,1 мин
• Нагрузка на крыло: 107 кг/м²
• Тяговооружённость: 160 Вт/кг (4,6 кг/л. с.)
• Длина разбега: 170—200 м
• Длина пробега: 300 м

Вооружение

• Стрелково-пушечное: 3 × 7,62 мм пулемёта ШКАС (2500 патр.)
• Боевая нагрузка:
  • нормальная: 1000 кг
  • максимальная: 2500 кг

В искусстве

Примечания

Литература

• «Я дрался на бомбардировщике». Драбкин А. В.
• «Крылья Родины 5-1998». «Дальний бомбардировщик ДБ-3» Н. В. Якубович.
• Новожилов Г. В. и др. Из истории советской авиации: Самолёты ОКБ имени С. В. Ильюшина. — 2-е издание. — М.: Машиностроение, 1990. — С. 34—62, 367—368. — 384 с. — ISBN 5-217-01056-8.
• Шавров, В. Б. История конструкций самолётов в СССР 1938—1950 гг. — М.: Машиностроение, 1988. — 568 с. — 20 000 экз. — ISBN 5-217-00477-0.
• Gordon, Yefim and Khazanov, Dmitri. Soviet Combat Aircraft of the Second World War. — Hinckley, England: Midland Publishing, 1999. — Vol. 2. Twin-Engined Fighters, Attack Aircraft and Bombers. — P. 172, 97-104. — 176 p. — ISBN 1-85780-084-2.

wiki.sc

ДБ-3 — Вікіпедія

Матеріал з Вікіпедії — вільної енциклопедії.

Перейти до навігації Перейти до пошуку

ДБ-3
Призначення:	дальній бомбардувальник
Перший політ:	1935 (ЦКБ-26) 1936 (ЦКБ-30)
Прийнятий на озброєння:	серпень 1936
Знятий з озброєння:	1947
Період використання:	1936—1944
На озброєнні у:	СРСР
Розробник:	Aviakor[d], Воронеж, Oskov Aviation Plant № 39[d], Москва, Komsomolsk-on-Amur Aircraft Production Association[d] і Комсомольськ-на-Амурі
Виробник:	Воронезьке акціонерне літакобудівне товариство
Всього збудовано:	1528 (ДБ-3) та 5256 (Іл-4)
Модифікації:	ДБ-3Т, ДБ-3ТП, ЦКБ-54, Іл-4Т, Іл-4Т
Конструктор:	Іллюшин
Екіпаж:	3 особи
Крейсерська швидкість:	320 км/год
МШ біля землі:	345 км/год
МШ на висоті:	439 км/год
Бойовий радіус:	6000 км
Дальність польоту:	3800 (з 1000 кг бомб) км
Практична стеля:	9600 м
Довжина:	14,22 м
Висота:	4,19 м
Розмах крила:	21,44 м
Площа крила:	65,5 м²
Споряджений:	7745 кг
Двигуни:	2×ПД М-87А
Тяга (потужність):	2×950 к.с.
Внутрішнє бомбове навантаження:	1000 кг (максимальне 2500 кг) кг

uk.wikipedia.org

ДБ-3Ф (Ил-4) | Красные соколы нашей Родины

Бомбардировщик-торпедоносец Ил-4

Глубокая модернизация ДБ-3 с установкой новых двигателей М-88 (1100 л.с), удлиненной и более обтекаемой носовой части фюзеляжа веретенообразных очертаний с обширным остеклением, незначительным увеличением площади крыла при сохранении прежнего размаха привела к созданию ДБ-3Ф. От нижней стрелковой установки первоначально отказались. Был внесен и ряд других изменений, а также радикально пересмотрена технология изготовления с учетом требований массового производства. Работы над самолетом под первоначальным обозначением ЦКБ-30Ф велись с середины 1938 г. На испытания прототип вышел 21 мая 1939 г.

Вследствие недоведенности двигателя М-88 на государственные испытания самолет передали с моторами М-87, с такими двигателями выпустили и часть серийных машин. Выпуск их на заводах № 39 и №18 начался в конце 1939 г., на заводе № 126 — во втором квартале 1941 г. Общий объем производства составил 5256 самолетов. Московский завод № 39 прекратил выпуск ДБ-3Ф уже в начале 1941 г., воронежский завод № 18 последние ДБ-3Ф сдал в июле 1941 г. В дальнейшем основным производителем оставался завод № 126 в Комсомольске-на-Амуре, сдавший последние 4 машины в 1946 г. Помимо него, с февраля 1942 г. московский завод № 81 осуществлял сборку Ил-4 из узлов, поставляемых с завода № 126, а завод № 23 (также в Москве) сначала собирал самолеты (с мая 1942 г.), а затем перешел к их полноценному производству, выпустив в 1942-1943 гг. 367 машин. Общий же объем выпуска составил 5256 самолетов.

Технические характеристики самолетов ДБ-3Ф/Ил-4 (1943 г.в.)

• Двигатели: М-88
• мощность, л.с.: 1100
• Размах крыла, м.: 21,44
• Длина самолета, м.: 14,76
• Высота самолета, м.: 4,10
• Площадь крыла, кв. м.: 66,70
• Масса, кг:
• пустого самолета: 5800
• взлетная: 9470
• Максимальная скорость, км/ч: 463
• Время набора высоты 4000 м, мин.: 17,5
• Практический потолок, м.: 8700
• Дальность полета, км.: 3300

Модификации ДБ-3Ф (Ил-4)

ДБ—3М — двигатели М-87Б. Стрелковое вооружение — 3 7,62-мм пулемета ШКАС (по 1 в носовой установке, верхней турели и нижней люковой установке; машины первых серий люковой установки не имели). Масса бомбовой нагрузки — 1000 кг (максимальная -2500 кг). Экипаж — 3 чел.

ДБ—3Ф (с 1941 г. — Ил-4) — моторы М-88. Стрелковое вооружение первоначально соответствовало ДБ-ЗМ (машины первых серий также не имели нижней стрелковой установки), с весны 1942 г. в верхней турели устанавливали 1 12,7-мм пулемет УБТ. Масса бомбовой нагрузки — 1000 кг (максимальная — 2500 кг). Экипаж — 3-4 чел. Выпускался с марта 1940 г.

Боевое использование ДБ-3Ф (Ил-4)

Поступление ДБ-3Ф в строевые части в заметном количестве началось в мае-июне 1940 г. К июлю 1940 г. некоторые полки (например, 8-й ДБАП) были полностью укомплектованы новыми машинами. По состоянию на 22 июня 1941 г. ДБ-3Ф составляли примерно половину парка дальнебомбардировочных полков, дислоцированных на западе страны (в общей сложности в них насчитывалось 1122 машины). Небольшое количество их имелось и в минно-торпедных частях морской авиации.

Торпедоносец ДБ-3ф (Ил-4) над морем

Использование ДБ-3Ф в начальный период войны соответствовало применению ДБ-3: в первые два дня войны — удары по целям в глубине территории противника, затем — действия по скоплениям войск в ближнем тылу, удары по переправам и пр. Наиболее активным в первые дни войны был 3-й ДБАК, самолеты которого бомбили цели на территории Прибалтики и Польши. В августе-сентябре 1941 г. было совершено несколько налетов на Берлин с о. Эзель. Первоначально их осуществляли летчики 1-го МТАП ВВС Балтийского флота, а с 11 августа подключились и отдельные экипажи 1-го ДБАК.

Количество Ил-4 на фронте уменьшалось до конца 1941 г. Это было вызвано не только потерями, но и отсутствием их надлежащего восполнения — хотя завод № 126 находился вдали от фронта, завод № 29, основной производитель моторов М-88, был эвакуирован, что привело к перебоям поставок моторов. Но в начале 1942 г. выпуск Ил-4 стал нарастать. На момент образования 1 марта 1942 г. Авиации дальнего действия, в её состав вошли 8 дивизий, из них 5 — на Ил-4 (3-я, 17-я, 24-я, 36-я и 50-я). На 1 мая 1942 г. АДД имела 319 Ил-4, составлявших более 90% её парка. Часть таких самолетов осталась вне АДД — например, в ВВС Северо-Кавказского фронта на Ил-4 летала 132-я БАД, также в ВВС действовала 113-я БАД, вооруженная такими самолетами.

Часть сил АДД летом 1942 г. задействовали под Харьковом. Летая днем, с малых высот группы Ил-4 бомбили наступающие войска противника. Сначала одна, а затем ещё три дивизии АДД действовали на Сталинградском направлении. Постепенно силы Авиации дальнего действия стали привлекать для ударов по целям в глубине территории противника. Первый такой вылет состоялся в ночь на 20 июля 1942 г., а целью был Кёнигсберг. Повторные налеты на Кёнигсберг состоялись 24 и 26 июля. В последнем участвовало 88 самолетов. 26 августа Ил-4 появились над Берлином, а 14 сентября 1942 г. самолеты 3-й, 17-й и 45-й дивизий нанесли удары по объектам в Румынии (Бухаресту, нефтеперерабатывающим заводам в Плоешти и порту Галац). В конце 1942 г. для Ил-4 приоритетными вновь стали удары на небольшую глубину — в общей сложности 480 самолетов этого типа принимали участие в Сталинградской битве.

В 1942 г. в заметном количестве Ил-4 появляются в морской авиации. В первую очередь это касалось ВВС Черноморского флота. В начале года находящиеся здесь Ил-4 занимались минными постановками, а 21 мая выполнили первую торпедную атаку, повредив вражеский транспорт у устья Дуная. В июле 1942 г. одержали первые победы торпедоносцы Ил-4 на Балтике и Северном флоте. Часть торпедоносцев 5-го гв. МТАП были модифицированы — поскольку торпеды размещались на внешней подвеске, то в бомбоотсеках установили дополнительные топливные баки. Кроме того, часть торпедоносцев получили подкрыльевые узлы для подвески НАР РС-82. Весной 1944 г. на Ил-4 того же полка проходила испытания РЛС обнаружения надводных целей «Гнейс-2М».

Подвеска торпеды на Ил-4

Увеличение поставок Ил-4 в 1943 г. позволило сформировать 5 корпусов, полностью вооруженных этими самолетами (1-й, 2-й, 3-й, 6-й и 8-й). Ил-4 приняли участие во всех крупных кампаниях 1943 г. Весной в сражении на Кубани участвовала 50-я дивизия. Её Ил-4 бомбили аэродромы Люфтваффе в Крыму. В Курской битве участвовало 740 самолетов АДД, преимущественно Ил-4. Накануне начала операции «Цитадель» Авиация дальнего действия организовала серию налетов на железнодорожный узел Брянска. В них ярко проявились изменения тактики действий АДД. Налеты становились все более масштабными, бомбардировщики выходили на цель с разных направлений. Выделялись группы для подавления зениток и прожекторов, а впереди основной массы бомбардировщиков шел эшелон обеспечения, задачей которого было найти цель и обозначить её. Специальные полки ночных охотников-блокировщиков, первый из которых летал на Ил-4, парализовали аэродромы ночных истребителей противника. В июле-сентябре 1943 г. дальние бомбардировщики содействовали снятию блокады Ленинграда. Здесь против укреплений часть применяли 1000-килограммовые бомбы, подвешиваемые на внешней подвеске.

В 1943 г. были усилены и части морской авиации — хотя в её составе Ил-4 было относительно немного (за всю войну ВМФ получил 290 ДБ-3Ф/Ил-4 — 176 от промышленности и 114 из ВВС и АДД). На Черном море на таких самолетах воевала дивизия двухполкового состава, на Балтике — 1-й МТАП, на Северном флоте — одна АЭ 24-го МТАП. На 1 января 1944 г. на этих трех флотах числилось 55 Ил-4. В 1944 г. 36-й МТАП с Черноморского флота перебросили на Северный.

К 1944 г. АДД существенно усилилась: за 5 первых месяцев года она сбросила вдвое больше бомб, чем за весь 1942 г. Немалая доля их пришлась на Ил-4. Хотя основная доля вылетов приходилась на задачи тактического порядка, соединения дальних бомбардировщиков привлекались и для решения стратегических задач. В феврале 1944 г. АДД провела серию налетов на Хельсинки. Поскольку ставилась задача оказать давление на правительство Финляндии и подтолкнуть его к выходу из войны, а не разрушить город, налеты растянули во времени. Самолеты шли друг за другом с интервалом 10-15 секунд. Одновременно менее масштабные налеты организовали на другие города Финляндии. В марте 1944 г. последовал массированный налет на Таллинн. Обеспечивая операцию по освобождению Крыма, соединения АДД весной 1944 г. парализовали работу румынских портов Констанца и Галац, а также бомбили немецкие укрепления под Севастополем. В июле 1944 г. основную массу самолетов АДД (1226 машин) задействовали в Белорусской наступательной операции. Основными их целями являлись железнодорожные узлы -так, Брест бомбили два дня. До конца года дальние бомбардировщики наносили удары по целям вдоль всего фронта, эпизодически совершая рейды в глубокий тыл немцев. В 1945 г., базируясь на аэродромы Польши, Ил-4 бомбили города Германии, опорные пункты вермахта, аэродромы и порты. Поскольку советская авиация завоевала господство в воздухе, 18-я воздушная армия (так именовалась АДД с 6 декабря 1942 г.) вновь перешла к действиям днем. В Берлинской операции задействовали около 500 дальних бомбардировщиков.

На 10 мая 1945 г. 18-я ВА располагала 553 самолетами Ил-4 — примерно 1/3 её состава (в общей сложности, 18-я ВА имела 1675 бомбардировщиков). На Ил-4 летало 28 из 73-х её полков. По количеству Ил-4 уступали только Ли-2 (таких самолетов в 18-й ВА было 593). С 1943 г. новые полки на Ил-4 уже не формировались.

В войне против Японии участвовали как полки Ил-4, находившиеся на Дальнем Востоке, так и переброшенные из Европы. Первые вылеты были совершены в ночь с 8 на 9 августа 1945 г., когда 108-й БАП, прибывший ранее из Польши, бомбил Харбин. Боевые вылеты для ударов по портам, железнодорожным узлам, опорным пунктам продолжались до 19 августа. Помимо самолетов ВВС в них принимали участие и машины авиации Тихоокеанского флота — к началу войны против Японии в минно-торпедных полках числилось 25 Ил-4. Флотские самолеты действовали не только по наземным целям, но и по судам и кораблям.

В послевоенное время, несмотря на свою устарелость, Ил-4 оставался самым массовым типом в Дальней авиации до начала 50-х гг. Так же долго эксплуатировался он и в морской авиации.

Некоторое количество ДБ-3Ф стали немецкими трофеями. Подробности их использования в Люфтваффе неизвестны. Осенью 1942 г. 4 таких самолета Германия продала Финляндии. Одна машина разбилась при перегонке в Финляндию, остальные после ремонта вошли в группу Lelv 48, выполнив в её составе всего 3 боевых вылета. В конце 1943 г. их передали в Lelv 46. Весной 1944 г. ДБ-3Ф привлекались к ударам по советским аэродромам. В июле, когда советские войска перешли в наступление на Карельском перешейке, самолеты работали по мостам и дорогам у линии фронта. Два уцелевших ДБ-3Ф осенью 1944 г., после перехода Финляндии на сторону антигитлеровской коалиции, совершили несколько вылетов против немецких войск в Лапландии. Обе эти машины разбились в авариях в начале 1945 г.

Ил-4 к моменту своего создания был вполне современным самолетом, приближавшимся по летно-тактическим характеристикам к немецкому Не 111. Однако в последующие годы самолет не прошел необходимых модернизаций (как его немецкий визави), позволяющих поддерживать его летные качества на современном уровне. В первую очередь, это касалось мотоустановки — всю войну Ил-4 прошел все с тем же относительно маломощным двигателем М-88 (предпринимавшиеся попытки установить на самолет более мощные моторы успехом не увенчались). Неприемлемым для дальнего бомбардировщика было бедное бортовое оборудование Ил-4 (автопилот начали устанавливать на части самолетов лишь в 1942 г.). Существенным недостатком было отсутствие в составе экипажа второго пилота — пилотирование Ил-4 было довольно трудным, требуя от летчика постоянной концентрации внимания и немалых физических усилий. Не соответствовало требованиям времени и оборонительное вооружение самолета, а единственной мерой, предпринятой для его усиления, стала замена в верхней турели обычного пулемета крупнокалиберным. К тому же, эффективное использование даже имеющихся стрелковых установок стало возможным только после введения в состав экипажа ещё одного стрелка. Но, несмотря на все недостатки, Ил-4 вплоть до конца войны интенсивно использовался для решения разнообразных боевых задач. Дневное применение самолетов этого типа, как правило, чревато было существенными потерями, но ночью они действовали достаточно эффективно.

Выпуск самолётов ДБ-3Ф (Ил-4) в 1940 — 1946 гг.^[]

Завод	1940	1941	1942	1943	1944	1945	1946
№23			110	257
№39	198	44	53	698	118
№126		360	695	658	597	485	4
№18	808	328
№166							4

ПРИМЕЧАНИЯ

www.airaces.ru

ДБ-3 — Википедия

ДБ-3 (ЦКБ-30) — дальний бомбардировщик, разработанный в ОКБ-39 под руководством С. В. Ильюшина.

Первый полёт опытной машины БДД (ЦКБ-26) выполнен летом 1935 года лётчиком-испытателем В. К. Коккинаки. В 1936 году на самолёте установлено пять мировых рекордов. В серии самолёт получил обозначение ЦКБ-30, или ДБ-3. До начала Великой Отечественной войны началось массовое серийное производство самолётов, а также доработки и постройка опытных машин ЦКБ-30Н-1 и ЦКБ-30Н-2 для выполнения рекордных перелётов:

В дальнейшем были разработаны модификации под более мощные моторы и иной состав оборудования и вооружения — ДБ-3С, ДБ-3Т, ДБ-3М, ДБ-3Ф (Ил-4). Самолётов модификации Ил-4 построено 5256 шт. на 4 авиазаводах СССР.

Самолёты принимали участие в советско-финской войне зимой 1939—1940 года, в Великой отечественной войне и в советско-японской войне в качестве основных дальних бомбардировщиков ВВС РККА, в качестве торпедоносцев в ВВС ВМФ, а также в качестве транспортных самолётов, буксировщиков планеров и разведчиков. ДБ-3 и Ил-4 оказался основным и самым массовым дальним бомбардировщиком в СССР военного периода.

Первые удары по Берлину в ночь на 8 августа 1941 года выполнялись экипажами особой группы, сформированной на базе 1-го мтап ВВС Балтийского флота на переоборудованных самолётах ДБ-3Т. Три группы из 15 машин поднялись с аэродрома подскока острова Эзель после дозаправки и загрузки бомбами (Сааремаа), успешно выполнив боевую задачу. Ночные налёты на Берлин проводились девять раз.^{[источник не указан 1998 дней]}.

Самолёт отличала строгость в пилотировании. После окончания Великой Отечественной войны все находящиеся в строю самолёты стали поэтапно списывать в связи с заменой на более современные. Несмотря на большое количество построенных бомбардировщиков, до настоящего времени не сохранилось ни одного экземпляра. Все находящиеся в музеях и на постаментах самолёты восстановлены и собраны энтузиастами авиации.

История создания

29 августа 1934 года начальник УВС РККА Я. И. Алкснис утвердил ТТД на ближний бомбардировщик, разработку которого поручили ЦКБ завода № 39. Для машины планировались лицензионные копии моторов Гном-Рон «Мистраль» К-14 и Wright Cyclone R-1820F-3 (англ.)русск.. В первом варианте планировался пассажирский самолёт на 12 пассажиров, моторы получили отечественное обозначение М-85. Бомбардировщик ББ-2 в сущности был аналогом пассажирской машины и рассчитывался на доставку 500 кг бомб на расстояние до 1500 км со средней скоростью 230—240 км/ч. Работы по военному варианту шли значительно быстрее, чем по гражданскому, ввиду конкуренции со стороны Туполева (самолёт СБ) и Сухого (самолёт АНТ-37). Первый экземпляр самолёта, ввиду поджимающих сроков, решили строить по упрощённой технологии, с цельнодеревянным фюзеляжем и металлическим крылом, без вооружения. Машина получила обозначение ЦКБ-26.

Начиная с первых полётов и далее, машины испытывал В. К. Коккинаки. Самолёт превзошёл самые смелые ожидания и даже позволял выполнять петлю Нестерова. Было установлено 5 мировых рекордов. Всё это предопределило дальнейшую судьбу по самолёту, и в декабре 1935 года вышло постановление СТО о дальнейшей разработке самолёта — цельнометаллического скоростного бомбардировщика дальнего действия БДД, будущего ЦКБ-30, который уже строился и 31 марта 1936 года совершил испытательный полёт.

Летом 1936 года ЦКБ-30 с полным комплектом вооружения поступил на испытания в ГОСНИИ ВВС. Однако, не дожидаясь завершения испытаний, самолёт запустили в серию под наименованием ДБ-3С. Срочно с завода № 39 сняли все невыполненные заказы и развернули производство ДБ-3. В таком же темпе перепрофилировали Воронежский завод № 18. В 1938 начал производство ДБ-3 126-й завод в Комсомольске-на-Амуре. В дальнейшем, в 1942—1943 гг. самолёты выпускал и московский завод № 23.

В июне 1938 года на специально подготовленном ЦКБ-30 «Москва» был выполнен беспосадочный перелёт по маршруту Москва (Чкаловский) — Спасск-Дальний. Через год на этой же машине был выполнен беспосадочный перелёт в Канаду. В 1940 году были построены на 39 заводе две машины ЦКБ-30Н-1 и ЦКБ-30Н-2, для установления рекордов дальности женскими экипажами.

Для группового прикрытия дальних бомбардировщиков было решено переделать ДБ-3 в истребитель сопровождения, для чего в переднюю и заднюю турели установили пушки ШВАК и добавили нижнюю подфюзеляжную турель с пулемётом ШКАС. Опытная машина с заводским номером 3018002 получила обозначение ЦКБ-54. По ходу неудовлетворительного результата госиспытаний машину вернули на доработку. На вооружение ЦКБ-54 так и не приняли.

В 1938 году самолётами ДБ-3 были вооружены три воздушные армии. В 1940 году самолёты ДБ-3 вступили в боевые действия с финнами и показали большую сложность в эксплуатации, высокую аварийность, недостаточное оборонительное вооружение и целый ряд других недостатков. Это подстегнуло работы над глубокой модернизацией машины, в дальнейшем получившей обозначение ДБ-3Ф (или Ил-4).

Видео по теме

Модификации самолёта

• ЦКБ-26 — опытный, построена одна машина, 1935^[3].
• ЦКБ-30 — опытный предсерийный, построена одна машина, 1936.
• ДБ-3С — серийный, 1936.
• ДБ-3А — серийный самолёт с моторами М-85 / М-86, вооружение 3×7,62
• ДБ-3Б («букашка») — серийные бомбардировщики выпуска 1936-38 годов, конструктивно подобные ЦКБ-30, с моторами М-87А/Б, отъёмными консолями крыла, измененным остеклением кабины штурмана, новым фонарем кабины пилота, усиленным шасси, бронезащитой, частичной защитой бензобаков, вооружение 3×7,62. Часть самолётов в 1940—1941 гг. переделана под новые турели МВ-3 и МВ—2.
• ДБ-3Т — торпедоносец, 1938. Мог применять низковысотные торпеды 45-36-АН, или высотные — 45-36-АВ, или мину АМГ-1. На самолёте размещалась одна торпеда или мина на внешнем подфюзеляжном держателе Т-18. Самолёт мог переоборудоваться в обычный бомбардировщик. Первый случай боевого применения зафиксирован 29 июля 1942 года на БФ. Самолёты использовались всю Великую отечественную войну, в том числе и на Дальнем Востоке.
• ДБ-3ТП — торпедоносец поплавковый, 1938. Изготовлена и испытана одна опытная машина.
• ЦКБ-54 — самолёт сопровождения («воздушный крейсер»), 1938. На вооружение не принимался.
• ДБ-3М («эмка») — серийный, 1939. Модернизированный самолёт с новой кабиной, шасси, топливной системой с мягкими баками, большей площадью крыла. Предполагалась установка моторов М-88, из-за неготовности которых на самолёты установили старые М-87Б.
• ДБ-3Ф или Ил-4 («сигара»)— серийный, 1940. Глубокая модернизация ДБ-3. По сути — ДБ-3М с моторами М-88, усовершенствованным оборонительным вооружением. Из-за недостаточной надёжности моторов М-88 часть машин комплектовалась М-87Б. С 1942 года на самолёт стали устанавливать моторы М-82. Из-за отсутствия штатных винтов АВ-5 устанавливали втулки от винтов ВИШ-22 с лопастями от ВИШ-21, что повысило характеристики самолёта, но ухудшило надёжность планера и шасси. В 1943 году увеличена стреловидность крыла по передней кромке.
• Ил-4Т — торпедоносец, 1940. Модификация ДБ-3Ф для действий на морских ТВД. По составу вооружения и решаемым задачам аналогичен ДБ-3Т.
• Ил-4ТК — высотный вариант 1943 года с двигателями М-88Б, турбокомпрессорами ТК-3 и герметичной кабиной экипажа. Ввиду недобора заданных ТТХ был направлен на доводку. В дальнейшем работы по самолёту прекращены.
• Ил-4 «аэрофото» — фоторазведчик, 1946.

Эксплуатация и боевое применение

По итогам первых двух лет эксплуатации самолёта ДБ-3 в декабре 1938 была проведена конференция по обмену опытом. Представителями ВВС отмечалось, что несмотря на полное соответствие характеристик самолёта заявленным тактико-техническим требованиям, машина оказалась чрезвычайно сложной в эксплуатации, имела много производственных дефектов, особенно самолёты производства 18 завода. Отмечались течи топлива, трещины бензобаков, отказы тормозов и разрушения основных опор шасси. Отмечалась низкая надёжность моторов М-87. Самолёт имел традиционную для тех лет заднюю центровку, в полёте был неустойчив по всем трём осям и требовал постоянной работы ручкой и педалями. В числе прочих отмечен большой разбег (до 800—1000 м при взлётном весе 8500-9500 кг) и сложность выдерживания курса взлёта, тенденция к правому развороту.

Финская война

Финский пилот-истребитель Йорма Сорванто демонстрирует фрагмент обшивки одного из шести сбитых им бомбардировщиков ДБ-3 (1940)

Во время войны с Финляндией на самолёты пытались устанавливать неубирающиеся лыжное шасси. Однако лыжи постоянно примерзали на стоянке и даже при остановках на старте, и от лыжного шасси отказались, применив эксплуатацию на колёсном шасси с укатанных аэродромов. Финские лётчики быстро обнаружили у ДБ-3 «мёртвую зону» снизу-сзади, что потребовало установки нижней люковой установки. Некоторые финские летчики-истребители добивались значительного числа побед, отражая налеты ДБ-3. Так 6 января 1940 пилот финских ВВС Йорма Сорванто (Jorma Sarvanto) за 4 минуты сбил 6 бомбардировщиков ДБ-3^[4].

Великая Отечественная война

7 августа в 21 ч. 00 мин. с территории Прибалтики, с аэродрома Кагул, что на острове Саарема, где имелась короткая земляная полоса,с интервалом в 15 минут в воздух поднялись самолёты ДБ-3Ф ВВС Балтийского флота, загруженные бомбами ФАБ-100 и листовками. Три звена по пять бомбардировщиков в каждом.^[5] В 1:30 8 августа пять самолётов осуществили сброс бомб на хорошо освещённый Берлин, остальные отбомбились по берлинскому предместью и Штеттину. Экипажи без потерь вернулись на аэродром. Налеты на Берлин повторялись еще не раз. Последний был 5 сентября. Когда пришлось оставить Таллин, полеты с островов стали невозможны.^[6]

К началу Великой отечественной войны далеко не все ДБ-3Ф были оборудованы нижней огневой точкой, да и верхняя турель оставляла желать лучшего. Самолёты срочно дорабатывались, ввели четвёртого члена экипажа, что сместило центровку ещё более к хвосту и ухудшило устойчивость. С эвакуацией промышленности в восточные регионы страны качество сборки самолётов также стало заметно хуже. Начали поступать самолёты с деревянными кабинами штурмана, которые просто отламывались при посадке.

Теоретически на самолёт можно было подвесить до 2500 кг бомб, но на практике это было редко. Из-за неправильной организации боевых вылетов, решение несвойственных задач в начальный период войны приводило к тяжелейшим потерям ДБ-3. Так, 22 июня 1941 года из 70 самолётов ДБ-3Ф 96 дбап, не вернулось 22 машины, из которых более половины было сбито. После этого, первого военного вылета, четверть самолётов полка встала на ремонт. 23 июня, при нанесении бомбового удара по автоколонне противника девяткой ДБ-3Ф 212 дбап было потеряно 8 самолётов.

Только во вторую половину войны ДБ-3Ф стали применяться по прямому предназначению, для бомбовых ударов в тылу противника, что существенно снизило боевые потери.

Тактико-технические характеристики

Приведённые ниже характеристики соответствуют модификации ДБ-3 (1936 года):

Источник данных: Новожилов, 1990; Шавров, 1988.

Технические характеристики

Лётные характеристики

• Максимальная скорость:
  • на высоте: 400 км/ч на 4500 м
  • у земли: 327 км/ч
• Крейсерская скорость: 310-320 км/ч
• Посадочная скорость: 120 км/ч
• Практическая дальность: 3100 км (с 1000 кг бомб)
• Практический потолок: 8400 м
• Время набора высоты: 5000 м за 15,1 мин
• Нагрузка на крыло: 107 кг/м²
• Тяговооружённость: 160 Вт/кг (4,6 кг/л. с.)
• Длина разбега: 170—200 м
• Длина пробега: 300 м

Вооружение

• Стрелково-пушечное: 3 × 7,62 мм пулемёта ШКАС (2500 патр.)
• Боевая нагрузка:
  • нормальная: 1000 кг
  • максимальная: 2500 кг

В искусстве

Примечания

Литература

• «Я дрался на бомбардировщике». Драбкин А. В.
• «Крылья Родины 5-1998». «Дальний бомбардировщик ДБ-3» Н. В. Якубович.
• Новожилов Г. В. и др. Из истории советской авиации: Самолёты ОКБ имени С. В. Ильюшина. — 2-е издание. — М.: Машиностроение, 1990. — С. 34—62, 367—368. — 384 с. — ISBN 5-217-01056-8.
• Шавров, В. Б. История конструкций самолётов в СССР 1938—1950 гг. — М.: Машиностроение, 1988. — 568 с. — 20 000 экз. — ISBN 5-217-00477-0.
• Gordon, Yefim and Khazanov, Dmitri. Soviet Combat Aircraft of the Second World War. — Hinckley, England: Midland Publishing, 1999. — Vol. 2. Twin-Engined Fighters, Attack Aircraft and Bombers. — P. 172, 97-104. — 176 p. — ISBN 1-85780-084-2.

wiki2.red
