Реактивная система залпового огня 9К57 «Ураган»

Боевая машина 9П140 на доработанном шасси ЗИЛ-135ЛМ
Классификация Реактивная система залпового огня
Шасси ЗИЛ-135ЛМ
История
Страна-разработчик
Годы производства 1975 — 1991
Годы эксплуатации с 1975
Размеры
Масса без снарядов и расчета 15 100 кг
Масса в боевом положении 20 000 кг
Длина в походном положении 9630 мм
Ширина в походном положении 2800 мм
Высота в походном положении 3223 мм
Клиренс 475 мм
Вооружение
Калибр 220 мм
Количество направляющих 16
Дальность стрельбы минимальная 8000 (10 000) м
Дальность стрельбы максимальная 35 800 м
Площадь поражения 426 000 м²
Максимальный угол возвышения +55 °
Точность (рассеивание) по ТТТ на макс. дальность Вд 1/170,Вб 1/125[1] м
Расчёт БМ 4 чел.
Перевод системы из походного положения в боевое не более 3 мин
Время залпа 8,8..20[2] с
Время срочного оставления огневой позиции после залпа не более 1,5 мин
Подвижность
Тип двигателя

два ЗИЛ-375

Производитель:ЗИЛ
Марка:два ЗИЛ-375
Тип:Бензиновый
Объём:6962[3] см3
Максимальная мощность:180[3]л. с. (133[3] кВт ), при 3200[4] об/мин
Максимальный крутящий момент:465[3] Н·м, при 1800 об/мин
Конфигурация:V8
Цилиндров:8
Клапанов:8×2[3]
Диаметр цилиндра:108 мм
Ход поршня:95 мм
Степень сжатия:6,5[3]
Система питания:двухкамерный карбюратор
Охлаждение:Жидкостное[3]
Клапанной механизм:OHV
Материал блока цилиндров:чугун
Материал ГБЦ:алюминий
Тактность (число тактов):4[3]
Порядок работы цилиндров:1-5-4-2-6-3-7-8
Рекомендованное топливо:бензин
основной — АИ-93 (92)
допустимый — А-76 (АИ-80)[3]
Мощность двигателя 2х180 л. с.
Максимальная скорость по шоссе 65 км/ч
Запас хода по шоссе 570 км
Колёсная формула 8х8
 Ураган на Викискладе

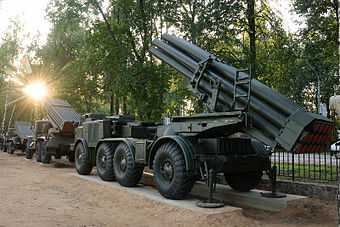

БМ 9П140 РСЗО 9К57 «Ураган», Музей техники, Архангельское, Московская обл.

РСЗО 9К57 «Ураган» — советская реактивная система залпового огня калибра 220 мм. Система принята на вооружение в 1975. Главный конструктор системы — Александр Никитович Ганичев. Главный конструктор боевой машины — Юрий Николаевич Калачников[5].

Боевая и транспортная машина базируются на доработанных шасси грузового автомобиля ЗИЛ-135ЛМ. Количество снарядов в залпе одной боевой машины: 16 штук. Время залпа с одной боевой машины — 20 с. Масса боевой машины — 20т, реактивного снаряда — 280 кг. Расчёт боевой машины — 4 человека.

Назначение

Система предназначена для поражения различных площадных целей:

  • открытой и укрытой живой силы;
  • небронированной, легкобронированной и бронированной техники мотопехотных и танковых рот;
  • артиллерийских подразделений;
  • тактических ракет;
  • зенитных комплексов;
  • вертолётов на стоянках;
  • командных пунктов;
  • узлов связи;
  • объектов военно-промышленной структуры.

Боеприпасы

Номенклатура боеприпасов[6][7][8][9][10]
Индекс снаряда Индекс Масса снаряда, кг Длина снаряда, мм Масса , кг Масса /, кг Тип взрывателя Дальность стрельбы, км
Фугасные
9М27Ф 9Н128Ф 280 4832,5 100 51,9 контактный 10..35
Термобарические
9М51 9Н515 256[сн 1] 5147 143,5 30,2 контактный 5..13
Кассетные
9М27К[сн 2] 9Н128К 270 5178 90 30×0,3 неконтактный 10..35
9М27К1[сн 3] 9Н516 270 5178 90 30×0,3 неконтактный 10..35
9М27К2[сн 4] 9Н128К2 270 5178 89,5 24×1,1 неконтактный 10..35
9М27К3[сн 5] 9Н128К3 270 5200 90 312×0,04 неконтактный 8..34
9М59[сн 6] 9Н524 270 5178 90 9×1,85 неконтактный 10..35
Зажигательные
9М27С 9Н128С
Химические
9Н519 20[сн 7] неконтактный

Операторы

  • Белоруссия Белоруссия — 72 единицы 9П140, по состоянию на 2016 год[11]
  • Гвинея Гвинея — 3 единицы 9П140, по состоянию на 2016 год[12], всего поставлено 4 РСЗО «Ураган»[13]
  • Казахстан Казахстан — 180 единиц 9П140 на хранении, по состоянию на 2016 год[14]
  • Киргизия Киргизия — 6 единиц 9П140, по состоянию на 2016 год[15]
  • Молдавия Молдавия — 11 единиц 9П140, по состоянию на 2016 год[16]
  • Россия Россия — 900 единиц 9П140, из них 700 на хранении, по состоянию на 2016 год[17]
  • Сирия Сирия — некоторое количество 9П140, по состоянию на 2016 год[18], 36 единиц 9П140 поставлено из СССР в период с 1987 по 1988 годы[19]
  • Туркмения Туркмения — 60 единиц 9П140, по состоянию на 2016 год[20], по данным ОАО «Мотовилихинские заводы» поставлено всего 54 РСЗО «Ураган»[13]
  • Украина Украина — 70 единиц 9П140, по состоянию на 2016 год[21], всего поставлено 139 РСЗО «Ураган»[13]
  • Узбекистан Узбекистан — 48 единиц 9П140, по состоянию на 2016 год[22]
  • Эритрея Эритрея — 9 единиц 9П140, по состоянию на 2016 год[23]. Поставлены в 2007 году из Белоруссии[24]

По некоторым сообщениям, 11 единиц[сн 8] были поставлены из Молдавии в Армению в 2011 году[25]. Однако, по другим данным, 12 молдавских комплексов 9К57 были поставлены в Йемен в 1994 году, в Армению при этом, ни из Молдавии, ни из каких либо других государств поставки РСЗО 9К57 «Ураган» не осуществлялись

[19][26], по состоянию на 2014 год из систем РСЗО на вооружении Армении имеются только БМ-21 и WM-80[27].

Бывшие операторы

  • Афганистан Афганистан — некоторое количество 9П140, по состоянию на 2010 год[28], всего поставлено 18 РСЗО «Ураган»[13]
  • Ирак Ирак — всего поставлено 24 РСЗО «Ураган»[13]
  • Йемен Йемен — всего поставлено 12 РСЗО «Ураган»[13]. Поставки осуществлены из Молдавии в 1994 году[19].
  • Таджикистан Таджикистан — 12 РСЗО «Ураган» в составе в/ч пп11121 201 мсд ВС России[13]. В настоящее время в/ч пп 11121 расформирована, все РСЗО перераспределены в части 201 военной базы России в республике Таджикистан.

Боевое применение

РСЗО 9К57 широко использовалась в боевых действиях в Афганистане[7][29].

Применялась российскими вооружёнными силами, при поддержке сил Северного альянса, в Афганистане в 1993-1998гг.

Применялась российскими вооружёнными силами во время первой и второй войн в Чечне[7][29].

Также применялась российскими ВС во время конфликта в Южной Осетии в 2008 году

[30].

«Ураганы» широко применялись в ходе вооружённого конфликта на востоке Украины обеими сторонами [31][32][33].

РСЗО 9К57 применялась сирийской армией во время гражданской войны в Сирии (например, при освобождении Пальмиры[34]). Также, по некоторым данным, «Ураган» использовали российские вооружённые силы[35].

Варианты

Изображения

  • БМ-27 «Ураган», установленная в качестве памятника А. Н. Ганичеву рядом с
    ГНПП «Сплав», Тула

  • 9T452 транспортно-заряжающая машина

Примечания

  1. ↑ Тактико-технические требования на опытно-конструкторскую работу: «Армейская реактивная система залпового огня» «Град-3» (после изменения «Ураган»
  2. М.Н. Барановский. 2. Назначение и характеристика конструкции БМ 9П140 // Реактивная система залпового огня 9К57 «Ураган». Основы устройства и подготовки к боевому применению / А.С. Шабельская. — Михайловская артиллерийская академия, 1996. — С. 4. — 118 с.
  3. 1 2 3 4 5 6 7 8 9 Двигатель ЗИЛ-375 — Каталог двигателей — АвтоИнф
  4. ↑ Журнал «АВТОТРАК» :: Архив
  5. ↑ Данные на табличке для макета боевой машины 9П140 РСЗО «Ураган» в экспозиции Народного музея истории завода АО «Мотовилихинские заводы» (г. Пермь, дата посещения музея 6.07.2009)
  6. Карпенко А. В. «Оружие России». Современные реактивные системы залпового огня. — СПб.: Бастион. — С. 44—47. — 76 с.
  7. 1 2 3 Гуров С. В. Реактивная система залпового огня 9К57 «Ураган». Проверено 31 июля 2013. Архивировано 17 августа 2013 года.
  8. ↑ Энциклопедия XXI век. Оружие и технологии России. Часть 5. Боеприпасы наземной артиллерии. Группа 13. Боеприпасы, боевые части ракет и взрывчатые вещества. Класс 1340. Неуправляемые ракеты, их боевое оснащение и составные части. —
    М.
    : Издательский дом «Оружие и технологии», 2006. — Т. Том 12. — С. 153—156. — 848 с. — ISBN 5-93799-023-4.
  9. Федоров Л. А. Глава 8. Закат химической войны. Типы химических боеприпасов, которые имелись у Советской Армии к 1987 г. // Химическое вооружение — война с собственным народом (трагический российский опыт) в трёх томах. — М.: Лесная страна, 2009. — Т. 1. Долгий путь к химической войне. — С. 307—310. — 848 с. — ISBN 978-5-91505-013-5.
  10. Барановский М.Н. Глава 3. Назначение и характеристика конструкций реактивных снарядов. // Реактивная система залпого огня 9К57 «Ураган». Основы устройства и подготовки к боевому применению.. — М.: Издание михайловской артиллерийской академии., 1996. — С. 40—88. — 118 с.
  11. ↑ The Military Balance 2016. — P. 182.
  12. ↑ The Military Balance 2016. — P. 449.
  13. 1 2 3 4 5 6 7 География распространения (рус.). ОАО «Мотовилихинские заводы».
    Проверено 25 октября 2011.
    Архивировано 18 февраля 2012 года.
  14. ↑ The Military Balance 2016. — P. 185.
  15. ↑ The Military Balance 2016. — P. 187.
  16. ↑ The Military Balance 2016. — P. 188.
  17. ↑ The Military Balance 2016. — P. 190.
  18. ↑ The Military Balance 2016. — P. 354.
  19. 1 2 3 Stockholm Internation Peace Research Institute — Arms Transfers Database
  20. ↑ The Military Balance 2016. — P. 203.
  21. ↑ The Military Balance 2016. — P. 205.
  22. ↑ The Military Balance 2016. — P. 208.
  23. ↑ The Military Balance 2016. — P. 444.
  24. ↑ Азербайджан приобрел вооружение в Беларуси " Новости Армении — NovostiNK — Новости, онлайн новости
  25. ↑ Лазэр настаивает на справедливости сделки с оружием
  26. ↑ Armenia Report (англ.). Проверено 23 ноября 2012. Архивировано 1 декабря 2012 года.
  27. ↑ The Military Balance 2014. — P. 170.
  28. ↑ The Military Balance 2010. — P. 356.
  29. 1 2 Карпенко А. В. Реактивная система залпового огня 9К57 «Ураган». «Бастион Карпенко». Проверено 30 мая 2015.
  30. Allan Mallinson. Georgia: US training gives Georgia military advantage (англ.). The Daily Telegraph (9 августа 2008). Проверено 31 мая 2016.
  31. ↑ Украина: Широкое применение кассетных боеприпасов. Human Rights Watch (20.10.2014).
  32. Jonathan Ferguson & N.R. Jenzen-Jones. Raising Red Flags:An Examination of Arms & Munitions in the Ongoing Conflict in Ukraine. Armament Research Services Pty. Ltd. (November 2014).
  33. ↑ Spot report by the OSCE Special Monitoring Mission to Ukraine (SMM), 24 January 2015: Shelling Incident on Olimpiiska Street in Mariupol. OSCE. Проверено 24 января 2015.
  34. ↑ "Соколы пустыни" освободят Пальмиру. Россия-24 (20 марта 2016). Проверено 31 мая 2016.
  35. Алексей Рамм. На границе турки ходят хмуро. «Военно-промышленный курьер» (10 февраля 2016). Проверено 31 мая 2016.
  36. Богатинов С. В ногу со временем. Российское военное обозрение (ноябрь 2009). Проверено 19 января 2014.
  37. ↑ Три «богатыря» для сил АТО: характеристики залповых установок «Бастион». AIF.UA (ноябрь 2014). Проверено 11 сентября 2016.}

Сноски

  1. ↑ Масса снаряда без взрывателя.
  2. ↑ Кассетная головная часть содержит 30 осколочных боевых элементов 9Н210 массой 1,85 кг. В каждом элементе содержится по 370 готовых осколков.
  3. ↑ Кассетная головная часть содержит 30 осколочных боевых элементов 9Н235 массой 1,85 кг. В каждом элементе содержится по 370 готовых осколков.
  4. ↑ Кассетная головная часть содержит 24 противотанковые мины ПТМ-1.
  5. ↑ Кассетная головная часть содержит 312 противопехотных мин ПФМ.
  6. ↑ Кассетная головная часть содержит 9 противотанковых мин ПТМ-3.
  7. ↑ Отравляющее вещество Р-55 (Зоман).
  8. ↑ В некоторых публикациях ошибочно указывается о поставке 23 БМ 9П140 «Ураган», так как после распада СССР в Молдавии было только 11 БМ 9П140.

Ссылки

Артиллерия СССР после 1945 года

Войсковая артиллерия


Морская артиллерия

wiki.sc

Глава 2. РСЗО «Ураган». Чудо-оружие СССР. Тайны советского оружия [с иллюстрациями]

Глава 2. РСЗО «Ураган»

Идея создания дальнобойной РСЗО появилась у наших военных еще в конце 1950-х годов. И тут тоже не обошлось без «потомства» немецкого «Тайфуна», только на сей раз «Тайфуна F». На его базе была создана жидкостная зенитная ракета Р-103,

Испытания Р-103 проводились на полигоне Капустин Яр. С первого квартала 1949 г. по первый квартал 1950 г. было произведено около 200 пусков ракет. Результаты испытаний Р-103 комиссия оценила в целом положительно, но было признано целесообразным создать более мощную неуправляемую ракету.

Новая ракета получил название Р-110 «Чирок». Калибр ее был увеличен до 122 мм, длина — до 2570 мм, вес — до

47 кг, а вес боевой части — до 2 кг. Досягаемость по высоте у Р-110 была доведена до 18 км.

Первые пуски ракет Р-110 были начаты летом 1950 г. на полигоне Капустин Яр. Входе испытаний «Чирка» возникли проблемы с кучностью стрельбы, с прогарами камор двигателя и т. д. В итоге испытания «Чирка» затянулись, и в 1957 г. работы по нему были окончательно прекращены.

Между тем вместе с «Чирком» зенитным шли работы над РСЗО «Чирок-Н» (Н — наземный). В середине 1958 г. работы над «Чирком-Н» прекратились в связи с началом проектирования более мощной РСЗО «Коршун».

Проектирование «Коршуна» началось в 1952 г. в НИИ-88 в поселке Подлипки под Москвой.

В отличие от всех других серийных неуправляемых ракет сухопутных войск ракета ЗР-7 имела не твердотопливный, а однокамерный жидкостный реактивный двигатель. В качестве горючего был использован керосин, а окислителя — азотная кислота. Корпус ракеты калиберный, то есть диаметр головной части равен диаметрам средней и хвостовой частей. Боевая часть фугасная. Стабилизация ракеты производилась за счет четырех крыльевых стабилизаторов и вращения ракеты (для компенсации эксцентриситета двигателя).

Пусковая установка СМ-44 (артиллерийская часть) была спроектирована в ЦКБ-34 в Ленинграде. Рабочие чертежи и техническая документация СМ-44 были закончены 14 апреля 1955 г. В ГАУ пусковая установка получила индекс 2П5. Боевая машина системы «Коршун» 2П5 при весе 18,14 т могла развивать скорость по шоссе до 55 км/час, а запас хода составлял 530 км. Пакет для размещения шести реактивных снарядов на специальных направляющих мог подниматься на угол возвышения до 52°. Угол горизонтального наведения составлял 6°.

Первые опытные автомобили ЯАЗ-214были изготовлены в 1951 г., но к их серийному производству Ярославский завод приступил лишь в начале 1957 г. В 1959–1960 гг. производство автомобилей ЯАЗ-214 было перенесено в город Кременчуг, где они получили название КрАЗ-214.

ЯАЗ-214 был оснащен мощным шестицилиндровым дизелем ЯАЗ-206Б мощностью 205 л. с, который позволял автомобилю развивать скорость по шоссе до 55 км/час и преодолевать подъемы крутизной до 30°. Запас хода пусковой установки 2П5 был 530 км. Вес пусковой установки 18,14 тонны.

В серийное производство система «Коршун» поступила в 1957 г. В том же году состоялся и первый показ системы во время парада 7 ноября на Красной площади. Ракета имела удовлетворительную кучность, и после изготовления небольшой партии производство ее было прекращено Постановлением Совмина № 135–48 от 5 февраля 1960 г.

Проработки дальнобойной 220-мм системы залпового огня были начаты в конце 1968 г. Первоначально она именовалась «Град-З». Рассматривались два варианта боевой машины; на шасси автомобиля ЗИЛ-135ЛМ с 20 трубчатыми направляющими и на шасси гусеничного тягача МТ-С (объект 123) с 24 трубчатыми направляющими. На обеих пусковых установках угол вертикального наведения 0°; +55°, угол горизонтального наведения 60°. Тактико-технические требования на систему предусматривали единую таблицу стрельбы и одинаковый вес боевой части (80 кг) для всех типов снарядов.

Полномасштабные работы по 220-мм реактивной системе залпового огня «Ураган» были начаты по решению министерств оборонной промышленности и обороны от 31 марта 1969 г. на Пермском орудийном заводе (бывший завод № 172). Первый опытный образец РСЗО «Ураган» изготовили в феврале 1972 г., а Постановлением Совмина № 724–227 от 18 марта 1975 г. РСЗО «Ураган» приняли на вооружение.

На 19 ноября 1990 г. в «зоне до Урала» имелась одна реактивная артиллерийская бригада и 10 реактивных артиллерийских полков РСЗО «Ураган».

307-я реактивная артиллерийская бригада входила в состав 34-й артиллерийской дивизии (Западная группа войск, группового подчинения) и располагала 72 РСЗО «Ураган», а полками были:

160-й реактивный артиллерийский полк (Прикаспийский ВО) — 36 РСЗО;

182-й реактивный артиллерийский полк (Ленинградский ВО, 6-я OA) — 36 РСЗО;

463-й реактивный артиллерийский полк (Ленинградский ВО, 2-я гвардейская артиллерийская дивизия) — 48 РСЗО;

689-й реактивный артиллерийский полк (Прибалтийский ВО, 149-я артиллерийская дивизия) — 48 РСЗО;

802-й реактивный артиллерийский полк (Прикаспийский ВО, 13-я отдельная армия) — 36 РСЗО;

803-й реактивный артиллерийский полк (Одесский ВО, 14-я гвардейская отдельная армия) — 36 РСЗО;

889-й реактивный артиллерийский полк (Прикаспийский ВО, 81-я артиллерийская дивизия) — 48 РСЗО;

918-й реактивный артиллерийский полк (Прибалтийский ВО) — 36 РСЗО;

928-й реактивный артиллерийский полк (Северо-Кавказский ВО, 110-я артиллерийская дивизия) — 48 РСЗО;

1199-й реактивный артиллерийский полк (Белорусский ВО, 28-я отдельная армия) — 36 РСЗО.

По данным справочника «Jane» в 2001 г. боевые машины системы «Ураган» состояли на вооружении армий бывших республик СССР (более 800 боевых машин в России, 50 — в Казахстане, 15 — в Молдавии, 12 — в Таджикистане, 54 — в Туркмении, 48 — в Узбекистане и 139 — на Украине), а также Афганистана (18 боевых машин), Болгарии (84 боевые машины) и Сирии.

Данные РСЗО «Ураган»

Индекс системы — 9К57

Индекс боевой машины — 9П140

Шасси боевой машины — ЗИЛ-135ЛМ

Калибр, мм — 220

Число труб — 16

Максимальный угол возвышения, град. — 55°

Угол горизонтального обстрела, град — 60°

Наименьший угол возвышения пакета труб в зоне обхода кабины, град — 5°

Максимальные скорости наведения электроприводом:

по углу возвышения, не менее, град /с — 3

по азимуту, не менее, град./с — 3

Угол поворота ручным приводом на 10 оборотов маховика, мин:

по углу возвышения — 46

по азимуту — 31

Длина, мм:

в походном положении — 9630

в боевом положении — 10 830

Ширина, мм:

в походном положении — 2800

в боевом положении — 3040

в боевом положении (при максимальном повороте направляющих) — 5340

Высота, мм:

в походном положении — 3225

при максимальном угле возвышения — 5240

Вес заряженной боевой машины с расчетом, кг — 20 200

Вес боевой машины без снарядов и расчета, кг — 15 100

Расчет, чел. — 4

Вес трубы, кг — 87,2

Усилие на рукоятке приводов ручного наведения, не более, кг — 10

Максимальная длина кабеля выносной катушки, м — 60

Тип двигателя — ЗИЛ-175я

Мощность двигателя, л.с. — 2 х 180

Время полного залпа с постоянным темпом, с — 8

Время полного залпа с переменным темпом, с — 20

Данные ракет:

Длина ракеты, мм — 4832/5178*

Вес ракеты, кг — 280,4/271*

Вес головной части, кг — 99/89,5*

Число осколочно-фугасных элементов в кассетном снаряде — 30

* — фугасного 9М27Ф /кассетного ЭМ27К.

220-мм снаряды РСЗО «Ураган» по своему устройству близки к снарядам РСЗО «Град». Ракетная часть 9М27 и пороховой заряд 9X164 у всех снарядов одинаков. Также как и в системе «Град», для стрельбы на уменьшенные дальности на головную часть снарядов надевается малое или большое тормозное кольцо.

Снаряд 9М27Ф с моноблочной фугасной головной частью предназначен для поражения живой силы, небронированной и легкобронированной техники, разрушения командных пунктов, узлов связи и объектов военно-промышленной структуры. Дальность стрельбы 35,8–10 км. Длина снаряда 4832 мм, стартовый вес 280 кг. Боевая часть весом 99 кг содержит 51,9 кг мощного ВВ. Снаряд снабжен механическим взрывателем 9Э244. При попадании снаряда в грунт средней плотности образуется воронка диаметром 8 м и глубиной 3 м.

Снаряд 9М27К с кассетной головной частью осколочного действия предназначен для поражения живой силы и небронированной техники в местах их сосредоточения. Дальность стрельбы от 35 до 10 км. Длина снаряда 5178 мм. Вес снаряда 271 кг. Головная часть весом 89,5 кг содержит 30 осколочных боевых элементов 9Н210.[137] Эти элементы имеют форму цилиндра длиной 263 мм и диаметром 65 мм. Элемент содержит около 300 г ВВ. При стрельбе снарядом 9М27К в заданной точке траектории срабатывает дистанционная 120-секун-дная трубка 9Э245, которая воспламеняет специальный заряд. От давления газов заряда взводится взрыватель 9Э246 боевых элементов 9Н210, сбрасывается обтекатель и разбрасываются боевые элементы. Сразу же на разлетающихся боевых элементах раскрываются многолопастные стабилизаторы, обеспечивающие их дальнейший устойчивый полет вплоть до соприкосновения головного взрывателя с грунтом и подрыва разрывного заряда, разбрасывающего 370 готовых поражающих элементов, выполненных в виде роликов. Небронированные и легкобронированные цели площадью 0,35 кв. м поражаются осколками с энергией не менее 10 кг, м/с на площади 1150 кв. м. При площади цели 1,8 кв, м и энергии осколков свыше 135 кг. м/с площадь поражения составляет 930 кв. м.

Осколки на дальности 10 м пробивают стальную преграду толщиной 6 мм, а на дальности 100 м — толщиной 2 мм.[138]

Постановлением Совмина № 662–205 от 18 июля 1980 г. на вооружение были приняты реактивные снаряды 9М27К2 и 9М27КЗ, предназначенные для дистанционного минирования местности. Снаряды были разработаны по теме «Инкубатор».

Снаряд 9М27К2с кассетной головной частью 9Н128К2 содержит 24 противотанковые мины 2Н211 типа ПМТ-1 весом по 1,5 кг. Мина содержит 1,1 кг взрывчатого вещества ПВВ-12С. Залп боевой машины обеспечивает минирование 150 га местности. Самоликвидация производится с задержкой от 3 до 40 часов.

В снаряде 9М27КЗ кассетная головная часть 9Н128КЗ содержит 312 противопехотных мин 9Н212 типа ПФМ. Мина нажимного действия лепестковой формы весом 80 г содержит 40 г жидкого взрывчатого вещества ВС-6Д. Время самоликвидации от 1 до 40 часов.

Длина обоих снарядов 5178 мм, вес 270 кг, вес головной части 90 кг. Дальность стрельбы от 35 до 10 км.

Приказом министра обороны от 27 апреля 1989 г. Ш 0112 на вооружение был принят снаряд 9М59 с кассетной головной частью 9Н528КЗ, оснащенной девятью противотанковыми минами ПТМ-3. Вес мины 4,9 кг, вес ВВ 1,8 кг. Боевая машина одним залпом обеспечивает дистанционное минирование 250 га местности. Самоликвидация мин производится через 16–24 часа.

Также принят на вооружение реактивный снаряд 9М27К1 с кассетной головной частью 9Н516, оснащенной боевыми элементами осколочного действия с надземным подскоком 9Н235 (шифр «Попрыгунья»).

Постановлением Совмина № 622–205 от 1 июня 1983 г. принят на вооружение реактивный снаряд 9М27С с зажигательной головной частью 9Н128С (шифр «Абрикос»).

Наконец, для морального воздействия на противника для системы «Ураган» был создан снаряд 9М27Д с агитационной кассетной головной частью 9Н128Д (шифр «Абзац»).

Поделитесь на страничке

Следующая глава >

tech.wikireading.ru

дальность стрельбы РСЗО. Дальность стрельбы "Града" и "Урагана"

Дальность стрельбы «Града» и «Урагана» позволяет выполнять задачи по поражению техники и скоплений живой силы противника как на открытой местности, так и в естественных укрытиях. Залп пусковой установки накроет легкобронированную технику, а также минометные и артиллерийские расчеты в местах сосредоточения.

Об этих изделиях отечественной военной промышленности пойдет речь в статье.

История

В пятидесятые годы в НПО «Сплав» реализовали концепцию вытягивая твердых оболочек снарядов. Идея позволила прийти к созданию снарядов повышенной мощности, а позже решено было реализовать полноценную систему вооружения под новый боеприпас.

Руководить проектом был назначен Александр Ганичев в 1960 году. Через два года состоялись первые испытания, а еще через год (в 1963) комплекс поступил на вооружение.

Не прошло много времени, как разработчики комплекса увидели возможность создания более мощной боевой единицы. Предложение по выпуску РСЗО «Ураган» впервые прозвучало в 1964 г.

После ряда доработок к 1975 году комплекс поступил на вооружение в войска. В основном изменения касались калибра снаряда: сначала рассматривался вариант 152 или 180 мм, но в итоге его подняли до 220 мм.

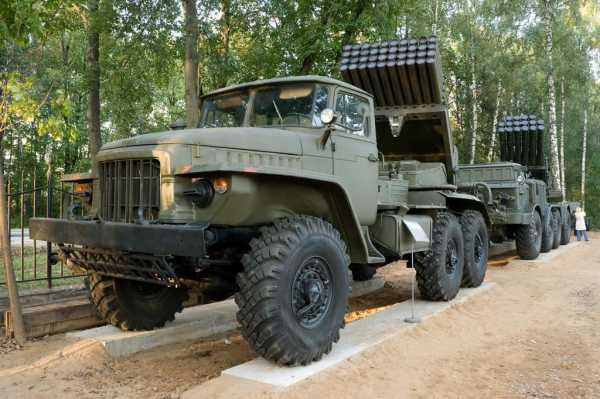

ТТХ «Града»

С момента принятия на вооружение использует снаряды калибра 122 мм. Боезапас в 40 снарядов. Пакет направляющих регулируется, максимальный угол возвышения 55°, так осуществляется наведение на цель.

Минимальная дальность стрельбы «Града»:

  • осколочно-фугасными боеприпасами 4 км;
  • кассетными снарядами 2,5 км;
  • управляемыми ракетами 1,6 км.

У каждого вида снарядов свои особенности, используется в зависимости от поставленных задач.

Максимальная дальность стрельбы РСЗО «Град»:

  • осколочно-фугасными ракетами 40 км;
  • кассетными бомбами 33 км;
  • управляемыми снарядами 42 км.

Расчет боевой машины состоит из 3 человек, а площадь покрытия при активном обстреле достигает 142 км².

С момента принятия образца на вооружение с конвейера сошли порядка 3 млн реактивных снарядов разного типа.

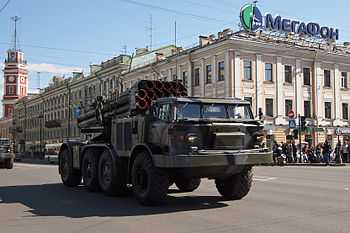

ТТХ «Урагана»

Дальность стрельбы «Града» и его «потомка» различается: от 10 до 35 км в зависимости от типа снаряда. Применяются осколочно-фугасные, кассетные и термобарические.

Машина оснащена пакетом направляющих в количестве 16 штук, которые полностью выстреливаются при беглом залпе за 20 секунд. Масса каждого снаряда 280 кг, калибр 220 мм.

Экипаж состоит из четырех человек.

Применение

Ввиду высокой дальности стрельбы, «Град» и «Ураган» применялись во время боевых действий в Афганистане в период 1979 по 1989 годы.

Зафиксировано их использование азербайджанской стороной в Карабахском конфликте. Установки использовались в сражении за Омарский перевал - самом кровавом столкновении за время инцидента. В феврале 1994 года благодаря дальности стрельбы «Града» была разгромлена 130-я бригада при попытке уйти на север через горный перевал. Порядка полутора тысяч солдат противника пали в бою, немногие выжившие из 130-й попали в плен.

Обе установки использовались в первой и второй Чеченских кампаниях. Причем в первой несколько «Градов» захвачены чеченскими боевиками и применены против федеральных войск. Например, бой за Долинское, одно из первых крупных столкновений. В результате погибли 6 русских солдат, а три установки были уничтожены. К концу первой кампании ни одной РСЗО у сил Дудаева не осталось.

В пятидневной войне в Южной Осетии в 2008 году использовались оба комплекса.

«Град» и «Ураган» применялись обеими сторонами в конфликте на юго-востоке Украины. Ввиду того, что страна является постсоветским пространством, наличие боевых комплексов вопросов не вызывает.

Сирийскими военными обе установки применялись во время гражданской войны, в частности, при освобождении Пальмиры.

Вердикт

Перечисленные выше военные конфликты лишний раз доказывают, насколько простой и качественной является отечественная разработка. Дальность стрельбы «Града» и «Урагана» позволяет выполнять любые боевые задачи в различных условиях.

Независимо от климата, времени года и ситуации в стране. Простота в эксплуатации позволяет в короткое время развернуть ракетную систему залпового огня на позиции и дать залп по намеченной цели, после чего сменить позицию.

Артиллерийский обстрел во многом похож на работу снайпера: после каждого залпа следует смена позиции. В противном случае может прилететь ответный снаряд по просчитанной траектории полета.

Военная промышленность развивается большими шагами. Производство «Градов» закончилось в 1988 году, а «Ураганов» — в 1991. Тем не менее, они по-прежнему числятся на вооружении, и прекращать эксплуатацию не планируется.

Комплексы используются армиями нескольких стран мира, машина участвовала во множестве конфликтов и не раз доказала эффективность.

Если сравнивать список операторов, «Ураган» менее популярен. Это еще раз доказывает, что дальность стрельбы системы «Град» сыграла решающую роль при применении войсками СССР и России, а также странами-выходцами с постсоветского пространства.

Остается надеяться, что любое оружие будет средством сдерживания, а не машиной Судного дня.

fb.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
