Д-30Т (122-мм) — War Thunder Wiki
Танковая пушка Д-30Т на танке ИС-6Описание
Д-30Т — советская нарезная танковая пушка калибра 122-мм, разработанная Конструкторским бюро №9 для вооружения танка ИС-6. От пушки Д-25Т отличалась наличием досылателя снарядов и механизмом продувки ствола после выстрела. По заданию, пушка должна была еще вписываться в ИС-2 без перекроения башни. Не принято на вооружение из-за высокой стоимости производства.
Машины оснащающиеся этим вооружением
Основные характеристики
| Параметр | Значение |
|---|---|
| Калибр мм | 122 |
| Длина ствола мм | 4636 |
| Максимальный угол снижения грд. | -3 |
| Максимальный угол возвышения грд. | +20 |
| Скорострельность в/мин | 3 |
Доступные снаряды
Для данной пушки доступны следующие снаряды:
- БР-471 — Бронебойный остроголовый каморный снаряд (БС)
- БР-471Б — Бронебойный остроголовый каморный снаряд (БС)
- ОФ-471 — Осколочно-фугасный снаряд (ОФС)
| Тип снаряда | Индекс | Масса снаряда кг | Начальная скорость м/с | Тип ВВ | Масса ВВ г | Задержка взрывателя м | Чувствительность взрывателя мм | Угол встречи при котором вероятность рикошета 100% грд | Угол встречи при котором вероятность рикошета 50% грд | Угол встречи при котором вероятность рикошета 0% грд |
|---|---|---|---|---|---|---|---|---|---|---|
| Бронебойный остроголовый каморный снаряд | БР-471 | 25 | 795 | A-IX-2 | 160(272 в тротиловом эквиваленте) | 1.2 | 15 | 25 | 30 | 43 |
| Бронебойный остроголовый каморный снаряд | БР-471Б | 25 | 800 | A-IX-2 | 160(272 в тротиловом эквиваленте) | 1.2 | 15 | 19 | 27 | 42 |
| Осколочно-фугасный снаряд | ОФ-471 | 25 | 800 | Тротилл | 3.6кг | 0.1 | 0.1 | 9 | 10 | 11 |
Шаблон:Пушки 100-128
Применение в бою
Пушка Д-30Т отлично подходит для борьбы с противником на всех дистанциях. Благодаря хорошей бронепробиваемости и баллистики, орудие по праву считается одним из лучших. Имеет мощное заброневое действие. Обладает неплохой (для своего калибра) скорострельностью. Перезарядка хромает из-за разднльно-гильзового заряжания, так что оптимальная тактика огня из-за укрытия (типа выехал-выстрелил-укатил на перезарядку). Каморные снаряды в сочетании с калибром 122-мм не оставляют шансов противнику при пробитии. Также возможно применение мощных фугасов для стрельбы по танкам.
Достоинства и недостатки
Достоинства:
- Отличная баллистика
- Неплохая бронепробиваемость
- Мощное заброневое действие
- Наличие мощных фугасных снарядов
Недостатки:
- Долгая перезарядка
Историческая справка
Расскажите об истории создания и боевого применения данного образца вооружения. Если историческая справка получится большой, вынесите её в отдельную статью и добавьте сюда ссылку на неё при помощи шаблона main. В конце обязательно укажите ссылки на источники.
Медиа
Обзор ИС-6 от alconafter
Обзор ИС-6 от Omero
См. также
Ссылки
Вставьте ссылки на источники и внешние ресурсы, такие как:
- тема на оф. форуме игры;
- страница на Википедии;
- страница на Airwar.ru;
- другая литература.
wiki.warthunder.ru
Старая советская гаубица Д-30 стала находкой для сирийских артиллеристов
Автор:
21 декабря 2015, 15:52
Сложно даже представить себе то огромное количество оружия, которое поставил ушедший в небытие СССР своим развивающимся братьям. Братья всех вероисповеданий и цветов кожи его охотно брали, давая взамен туманные обещания твёрдо идти по пути строительства социализма…
|
|
|
Гаубица Д-30 |
Сирия не стала исключением. До сих пор там стреляет с обеих сторон конфликта надёжное оружие северного соседа. Одним из его «шедевров» стала советская гаубица Д-30, на сегодня самая массовая и часто применяемая в боях гаубица армии Сирии. По мнению сирийских артиллеристов, Д-30 являются непревзойдёнными в своём классе. По состоянию на начало широкомасштабных боёв, в сирийской армии насчитывалось 550 данных гаубиц (данные 2012 г.).
Это проверенное во многих конфликтах орудие было разработано секретным КБ им. Ф. Ф. Петрова на Свердловском артиллерийском заводе № 9. Ею заменили старую 122-мм гаубицу М-30, состоявшую на вооружении Советской Армии ещё с конца 30-х годов. В строй советской артиллерии Д-30 официально встала в начале 60-х. По приблизительным подсчётам, не считая постсоветского пространства, гаубица Д-30 и её сестра Д-30А состоят на вооружении, минимум, 35 стран мира с общим количеством около 3600 стволов. Среди стран СНГ орудие является самым массовым и по сей день. В Сухопутных войсках РФ гаубица снята с вооружения в 2013 году и осталась только в артиллерии Воздушно-десантных войск. Следует добавить, что Д-30 производилась по лицензии в Ираке, Египте, Китае и Югославии.
Д-30 имеет калибр в 122 мм, заряжание ручное раздельно-гильзовое. Начальная скорость стандартного осколочно-фугасного снаряда при полном заряде достигает 690 м/с, при переменно-уменьшенном – 270-565 м/с. Скорострельность гаубицы 5-8 выстрелов в минуту. Вес – 3290 кг в походном положении. Габариты: длина 5,4 м, ширина 2,2 м, высота (без фонарей) – 1,8 м. 0,9 м составляет высота линии огня Д-30. Непревзойдённым её плюсом стала возможность кругового обстрела при дальности стрельбы стандартным снарядом до 15,5 км. В современных сирийских условиях применяются усиленные боеприпасы, позволяющие снаряду лететь на несколько километров дальше. Орудие обладает сравнительно небольшим весом, что позволяет буксировать его со скоростью до 80 км/ч.
|
|
|
Сирийские артиллеристы ведут огонь из Д-30 |
За время своего существования гаубица пережила множество усовершенствований. В СССР и его наследниках применялись два варианта: Д-30 и Д-30А. Между ними не существует принципиальных конструктивных различий, просто последняя модификация появилась на 10 лет позже первой. Будучи чемпионом по количеству модернизаций, в 70-е годы 20-го века Д-30 была поставлена сирийцами в открытом виде, вместо башен, на устаревшие советские танки Т-34. Таким образом, они стали самоходно-артиллерийскими установками. Только через несколько лет их сменили советские САУ 2С1 и САУ 2С3.
Сегодня сирийские артиллеристы очень часто проводят установку Д-30 на шасси различных типов автомобильной техники. Высокая подвижность гаубицы, наряду с её непревзойдёнными тактико-техническими характеристиками, позволяют очень успешно и эффективно применять её в боях.
Нашли опечатку? Выделите фрагмент и нажмите Ctrl+Enter.
Новости о науке, технике, вооружении и технологиях.
Подпишитесь и будете получать свежий дайджест лучших статей за неделю!
Email*
Подписаться
naukatehnika.com

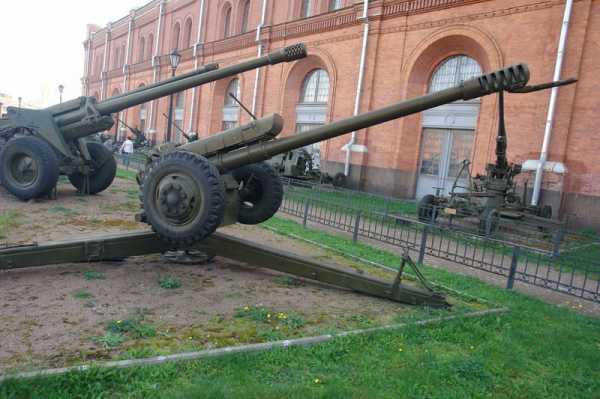

Гаубица Д-30: фото и технические характеристики
Гаубица – артиллерийское орудие, которое предназначено для навесной стрельбы. Целью могут быть скопления живой силы противника, расположенные за искусственными или же естественными преградами.
Нужно сказать, что навесная стрельба может быть использована для разрушения бункеров, надолбов, блиндажей и прочих типов укреплений противника. За счет высокой массы и могущества данный тип вооружения весьма эффективен даже в горной местности. Как правило, стрельба из гаубиц ведется исключительно с закрытых позиций, так как для их перебазирования требуется значительное время.
Сегодня нами будет описана знаменитая гаубица Д-30, которая поступила на вооружение советской армии в самом начале 60-х годов прошлого века.
Предыстория
Известно, что наиболее широкое распространение на поле боя гаубицы получили в ходе Первой мировой войны. Дело в том, что в то время широко практиковалась тактика позиционного боя, для которой были характерны отлично оборудованные и укрепленные позиции всех воюющих сторон.
Так, в царской армии стояли на вооружении гаубицы калибра 152 мм (классический калибр для советской и российской армии, кстати). К слову говоря, это вооружение впоследствии использовалось для обороны Москвы в 1941 году!
В советской армии гаубиц было много. Калибры также были различными. Что особенно интересно. Крупнокалиберные орудия использовались только отборными гвардейскими частями. Так, гаубицы Б-4, калибр которых составлял сразу 203 мм, входили в состав особых гаубичных артиллерийских полков. Они подчинялись напрямую главному командованию. Их задачей было количественное и качественное усиление артиллерийских частей на всех важнейших оборонительных и наступательных рубежах.
Корпусная артиллерия довольствовалась стоявшими на ее вооружении гаубицами калибра 152 мм. Дивизионным же полагались орудия калибром 122 мм. Дело в том, что такое вооружение было намного легче, а потому имело впечатляющую мобильность. Во многом это и обеспечило популярность той же Д-30. Гаубица, дальность стрельбы которой превышала полтора десятка километров, могла обслуживаться сравнительно небольшим расчетом, да и для ее транспортировки не требовалось какой-то особой техники.
Вторая мировая война
В это непростое время основной дивизионной гаубицей, которая стояла на вооружении РККА, была знаменитая М-30. Ее конструктором был известный инженер Ф. Ф. Петров. Это оружие широко использовалось практически на всех активных фронтах той эпохи. Всего за время войны успели выпустить более 17,5 тысяч этих пушек, калибр которых составлял 122 мм. Почему же тогда не был использован калибр 152 мм? Гаубица Д-30, как и ее предшественница, разрабатывалась максимально мобильной и легкой. Это накладывало серьезные ограничения на массу боезапаса.
М-30 была настолько успешной с технической точки зрения, что оставалась на вооружении советских войск вплоть до 60-х годов прошлого века. В общем-то, для ее замены и была разработана обсуждаемая нами гаубица Д-30.
Создавалась она в конструкторском бюро завода № 9, причем разработкой руководил уже известный нам Федор Петров. Особенность этого оружия состоит еще и в том, что оно было принято на вооружение в самый разгар «ракетного бума», когда усилиями Хрущева на стандартной ствольной артиллерии вообще чуть было не поставили жирный крест. В общем-то, сам факт того, что гаубица Д-30 была принята на вооружение именно в то время, доказывает ее высочайшие технические характеристики.
Таблица
Название характеристики | Значение показателя |
Начальная скорость снаряда | 740 мм/секунду |
Максимальный угол подъема ствола (возвышения) | 70 градусов |
Угол вращения в горизонтальной плоскости | 360 градусов |
Боевая масса | 3,2 тонны |
Максимальная скорострельность | Не менее восьми выстрелов в минуту |
Максимальная дальность поражения цели | 16 километров |
Вес стандартного (осколочно-фугасного) снаряда | 21 килограмм |
Какие еще выстрелы могла использовать гаубица Д-30? Снаряды бронебойного и зажигательного типа. Выше даны основные технические характеристики данного орудия. Как видите, гаубица Д-30 для своих времен была весьма совершенным устройством.
Конструкция
Особенно интересен лафет, имеющий довольно любопытную и оригинальную конструкцию. Дело в том, что у большинства орудий такого класса есть две станины, в то время как 122-мм гаубица Д-30 имеет сразу три. В разложенном состоянии они образуют прекрасную площадку, на которой орудие может легко поворачиваться силами всего трех-четырех человек и вести обстрел целей на все 360 градусов. Разумеется, столь передовая конструкция лафета предопределила и способ перевозки орудия. В отличие от всех прочих, 122-мм гаубица Д-30 буксируется стволом вперед. Специально для буксировки прямо на стволе предусмотрены крепежные устройства. Речь идет о шкворневых балках.
Перемещение
Именно балками орудие зацепляется за фаркоп тягача для его последующей транспортировки. К слову говоря, в качестве тяги могут быть использованы как колесные, так и гусеничные транспортные средства. Эксплуатационные предписания гласят, что по хорошим дорогам орудие может транспортироваться со скоростью до 80 км/ч, что является одной из отличительных черт Д-30. Гаубица, фото которой неоднократно встречается в статье, приводится в боевое положение поднятием колес выше уровня земли.
Для этого боевому расчету требуется развести две направляющие станины под углом 120 градусов. Следует учесть, что в этот момент орудие должно быть поднято посредством использования специального домкрата. Затем третья станина также отводится в сторону, и гаубицу плавно опускают на землю.
Чтобы обеспечить неподвижность орудия на не слишком устойчивой поверхности, используются специальные сошники из закаленной стали, которые забиваются в грунт через проушины в станинах. Следует учесть, что срок перевода из походного положения в боевое и наоборот составляет всего лишь две-три минуты.
Затворный механизм и ствол
Каким же затвором оснащалась Д-30? Гаубица, фото которой вы можете видеть выше, имеет стандартный затвор полуавтоматического типа (клиновой). Ствол нарезной, всего делается 36 нарезов. Чтобы поднять или опустить его, используются маховики подъемного и поворотного механизмов.
Для защиты расчета от пуль и осколков на орудии монтируется специальное щитовое устройство. Кроме того, щит служит преградой мощной дульной волне, которая появляется в момент произведения выстрела и также может нанести тяжелые увечья расчету, который обслуживает орудие. В 1978 году гаубица была подвергнута модернизации, в ходе которой конструкция щитового устройства и самого лафета была несколько упрощена и усовершенствована.
Тогда же был отвергнут план по переводу орудия на калибр 152 мм. Гаубица Д-30 сохранила основные свои технические характеристики.
Об устройстве противооткатного механизма
Нередко можно услышать вопрос о том, что за странный нарост находится прямо на стволе гаубицы, перед щитком. Это противооткатное устройство, которое значительно облегчает боевую эксплуатацию пушки, чья масса составляет 3,2 тонны. Оно прикрыто защитным кожухом, конструктивно состоит из двух металлических цилиндров. Первый из них – гидравлический тормоз, который замедляет момент отката, второй – гидропневматический накатник.
Как можно понять из названия сего механизма, сразу после выстрела он возвращает ствол в исходное положение. Этот механизм не только обеспечивает устойчивость орудия при стрельбе, но и в значительной степени продляет срок службы всего лафета, на который в результате приходится намного меньшая механическая нагрузка.
Нормальное движение в накатнике – от 46 до 48 атмосфер. Чтобы было яснее, можно привести пример с шинами обычного легкового автомобиля, в которых аналогичный показатель – всего две атмосферы. Что же касается гидравлики, то в качестве ее рабочей жидкости используется СТИОЛ-М. Следует учесть, что вещество это предельно ядовито, что требует аккуратности при обслуживании механизма.
Дульный тормоз
Если вы посмотрите на любое фото в статье, то сразу заметите элемент, которым оснащена пушка. Гаубица Д-30 имеет щелевидный дульный тормоз. Он позволил снизить силу отдачи приблизительно в два раза. Дульный тормоз — съемный, в случае необходимости его демонтаж выполняется силами расчета за довольно короткое время. К слову говоря, на территории Петропавловской крепости установлены гаубицы без этих устройств. Из них в 12 часов пополудни ежедневно производится холостой выстрел.
Стрельба, характеристики выстрелов
Сама стрельба осуществляется или посредством нажатия непосредственно на рычаг спускового механизма, или же при помощи троса, который за это устройство зацепляется.
В боекомплект входят выстрелы раздельного заряжания. Перед произведением залпа в ствол досылается снаряд. После него туда же отправляется метательный заряд в отдельной гильзе. Варьируя пороховую навеску, можно гибко изменять требуемую дальность стрельбы. Как мы уже отмечали, основным снарядом в боекомплекте является осколочно-фугасный выстрел.
Чтобы максимально эффективно действовать против скоплений живой силы противника, его устанавливают на осколочное действие. Сделать это просто: с взрывателя, который находится на самом конце снаряда, скручивается защитный колпачок. Если этого не сделать, то снаряд перед взрывом немного углубится в землю. Это особенно полезно в тех случаях, когда требуется разрушить укрепленные объекты противника или уничтожить окопавшуюся на местности пехоту.
Кроме того, существуют осветительные, дымовые, агитационные и прочие типы выстрелов. Что касается агитационных снарядов, то в их боевой части находится не взрывчатое вещество, а пачка листовок. Такой взрыв происходит в воздухе, и целый дождь листовок обрушивается на позиции врага.
Прицелы
Если требуется поразить бронетехнику противника, используются кумулятивные снаряды. Разумеется, в этом случае требуется вести стрельбу прямой наводкой. Чтобы делать это как можно более эффективно, конструкторы предусмотрели возможность монтирования специального оптического прицела. По цели высотой два метра стрельба возможна на расстоянии до 860 метров. Мощности 122-мм снаряда в этом случае хватает для уверенного поражения практически всех современных ОБТ (основных боевых танков).
Для стрельбы с закрытых позиций используется прицел панорамного типа. Нужно сказать, что в артиллерийском мастерстве такая стрельба считается самой сложной, так как требуется выучка расчета. Нужно отметить, что ведение огня в этом случае имеет целесообразность только после предварительной топографической привязки к ориентирам на местности.
Высшей степенью мастерства признается стрельба в условиях гористой местности, где для выполнения привязки зачастую требуется ориентирование по солнцу. Важно заметить, что при стрельбе с закрытых позиций крайне важна правильная и своевременная работа разведывательных служб, на которые ложится ответственность, в том числе и по визуальному отслеживанию эффективности залпов. В этом случае дальность стрельбы гаубицы Д-30 служит разведчикам добрую службу, так как они могут действовать скрытно, не выдавая своего месторасположения противнику.
Войска ВДВ
Специально для десантников была разработана методика выброски гаубицы на парашютах. Нужно отметить, что для этого орудие не приходится разбирать — упаковка простейшая, может быть выполнена силами взвода за несколько минут.Следует знать, что гаубица Д-30, ТТХ которой были рассмотрены нами в статье, была использована при создании самоходной САУ «Гвоздика». Орудие получило несколько видоизмененный, несъёмный дульный тормоз. До сих пор старая гаубица состоит на вооружении армий более чем 50 стран мира. Она использовалась практически во всех крупных военных конфликтах последних лет. Отметилось это орудие в Афганистане, Ираке, Сирии и т. д.
fb.ru
Военный Обозреватель
Знаменитая 122-мм гаубица Д-30 снята с вооружения Сухопутных войск российской армии по распоряжению министра обороны Сергея Шойгу. Разговоры о снятия этой пушки с вооружения велись с начала 2000-х, но решение принято только сейчас, когда в войсках практически не осталось этих исправных орудий.
Гаубица Д-30 с 1960-х годов стоит на вооружении многих стран мира и принимала участие в большинстве современных конфликтов. Это орудие используется для церемониального полуденного выстрела в Санкт-Петербурге.
В Главном ракетно-артиллерийском управлении (ГРАУ) Минобороны сообщили, что глава военного ведомства распорядился передать все имеющиеся в бригадах Сухопутных войск гаубицы Д-30 на базы хранения до конца 2013 года. Взамен войска получат буксируемый вариант самоходной гаубицы «Мста» или самоходные артустановки «Акация» калибра 152-мм. Гаубицы Д-30 останутся только в частях ВДВ и в одной из десантно-штурмовых бригад Южного военного округа, сообщает газета «Известия».
Производство Д-30 прекращено в начале 1990-х годов. Находящиеся в войсках орудия сильно изношены, требуют капитального ремонта и восстановления. Проще их списать и перейти на единый артиллерийский калибр 152 мм, — заявил представитель ГРАУ.
Он пояснил, что 122-мм снаряд слабее, чем 152-мм, и этот фактор не может компенсировать более высокая кучность огня Д-30 чем у «Мста» и 2С3 «Акация». В современных условиях на поле боя много бронированных и хорошо защищенных целей, против которых требуется большой калибр.
Большинство иностранных армий перешло на калибр 155 мм. США недавно приняли на вооружение буксируемую, а также транспортируемую вертолетом гаубицу М-777. Новые пушки данного калибра есть у Израиля, Франции, Великобритании и других.
Однако в войсках считают, что Д-30 рано списывать, так как у нее есть ряд неоспоримых преимущество — высокая транспортабельность, в том числе на внешней подвеске вертолета Ми-8. Гаубицу легко десантировать с парашютом, а вот «Мсту» невозможно. Д-30 весит 3,2 т, «Мста-Б» — более семи. Грузоподъемность Ми-8 на внешней подвеске до 3,5 т. Подцепил гаубицу, и вперед, — пояснил «Известиям» офицер ВДВ. Этим в первую очередь и объясняется сохранение Д-30 в десантных частях.
Эксперт по современным вооруженным конфликтам Вячеслав Целуйко пояснил изданию, что кучность боя у Д-30 одна из самых высоких в истории Вооруженных сил. «Снаряды 122 мм, конечно, слабее 152 мм, но ведь для них тоже есть адекватные задачи. Во многих ситуациях выгоднее с точки зрения снабжения применять 122-мм орудия. Например, если на решение одной задачи надо три грузовика 122-мм снарядов или четыре 152-мм. Лучше, конечно, выбрать первое», — пояснил Цулуйко.
По мнению эксперта, Д-30 это пушка легких сил — ВДВ и отдельных десантно-штурмовых бригад, а мотострелковым бригадам они не нужны.
warsonline.info
122-мм гаубица Д-30
TR | UK | KK | BE | EN |122-мм гаубица д-30 монтажная схема, 122-мм гаубица д-30
Гаубица калибром 122-мм Д-30А (2А18М) является модифицированным вариантом гаубицы Д-30 (2А18) и предназначена для выполнения следующих основных задач:
- уничтожения и подавления живой силы противника, открытой и находящихся в укрытиях полевого типа (в окопах, блиндажах, землянках)
- уничтожения и подавления огневых средств пехоты противника
- разрушения деревоземляных огневых точек (ДЗОТов) и других сооружений полевого типа
- проделывания проходов в минных полях и проволочных заграждениях
- борьба с артиллерией, мотомеханизированными средствами и танками противника.
На вооружении 35 стран, без учёта стран СНГ, находится около 3600 орудий.
В гаубице применено раздельно-гильзовое заряжание.
Конструкция лафета гаубицы обеспечивает круговой обстрел при углах возвышения ствола от −5° до +18° и стрельбу при углах возвышения от −7° до +70°, когда казённая часть находится в секторах между смежными станинами.
Тяговое средство гаубицы — автомобиль Урал-4320. Наибольшая допустимая скорость по хорошим дорогам с асфальтовым или бетонным покрытием до 80 км/ч. Гаубица снаряжается также лыжной установкой для транспортирования по глубокому снежному покрову. Стрельба с лыжной установки невозможна.
Содержание
- 1 Основные технические данные Д-30А (2А18М)
- 1.1 Баллистические
- 1.2 Конструктивные
- 1.3 Габаритные
- 1.4 Массовые
- 1.5 Эксплуатационные
- 2 Устройство гаубицы
- 3 Применение
- 4 Место в организационно-штатной структуре
- 5 Модификации
- 6 На вооружении
- 7 Где можно увидеть
- 8 Примечания
- 9 Источник
Основные технические данные Д-30А (2А18М)
Д-30 в Мемориальном парке «Победа» в Чебоксарах.Баллистические
Начальная скорость
- Начальная скорость осколочно-фугасного снаряда (заряд полный): 690 м/с
- Начальная скорость осколочно-фугасного снаряда (заряд уменьшенный переменный): 270—565 м/с
- Начальная скорость кумулятивного снаряда: 740 м/с
- Наибольшее давление пороховых газов: 250 МПа
- Наибольшая дальность стрельбы: 15,4 км
- Масса осколочно-фугасного снаряда: 21 кг
- Масса кумулятивного снаряда: 14 кг
- Масса заряда (полного): 4 кг
Конструктивные
- Длина ствола с дульным тормозом (без шкворневой балки): 4,66 м (38клб)
- Длина ствола без дульного тормоза: 4,3 м (35клб)
- Длина нарезной части: 3,4 м
- Число нарезов: 36
- Наибольший угол возвышения: 70°
- Наименьший угол склонения: −7°
- Горизонтальный обстрел при угле возвышения ствола от −5° до 18°: 360°
- Горизонтальный обстрел при угле возвышения от +18° до 70° и при положении ствола между подвижными станинами: 66°
- Горизонтальный обстрел при угле возвышения от +18° до 70° и при положении ствола между неподвижными и подвижными станинами: ±29°
- Количество жидкости «Стеол М» в тормозе откатных частей: 10,3 л
- Количество жидкости «Стеол М» в накатнике: 9,7 л
- Количество жидкости «Стеол М» в уравновешивающем механизме: 0.45 л
- Начальное давление в накатнике: 4.6 МПа
- Нормальная длина отката: 0,74-0,93 м
- Давление в уравновешивающем механизме: 6МПа
Габаритные
- Длина гаубицы в походном положении: 5,4 м
- Ширина гаубицы в походном положении: 2,2 м
- Высота гаубицы в походном положении (без учёта фонарей): 1,8 м
- Высота линии огня: 0,9 м
- Длина гаубицы в боевом положении при угле возвышения 0°: 7,8 м
- Расстояние между точками опоры лафета в боевом положении: 5,6 м
- Клиренс (минимальный): 0,325 м
Массовые
- Гаубица в боевом положении: 3200 кг.
- Гаубица в походном положении: 3290 кг.
- Ствол: 1,05 т
- Затвор: 30 кг
- Качающая часть: 1,5 т
- Откатная часть: 1,23 т
- Люлька: 210 кг
- Тормоз откатных частей в собранном виде: 75 кг
- Верхний станок: 212 кг
- Нижний станок с неподвижной станиной: 318 кг
- Станины (две): 310 кг
- Накатник в собранном виде: 73 кг
- Колёса со ступицей: 148 кг
- Лыжная установка: 270 кг
Эксплуатационные
- Скорострельность гаубицы: 6-8 выстр/мин
- Время перевода из походного положения в боевое: 1,5-2,5 мин
- Наибольшая скорость транспортировки: 80 км/ч
Устройство гаубицы
Гаубица состоит из ствола, противооткатных устройств, лафета и прицельных устройств. Ствол — из трубы, дульного тормоза, захватов, казённика и затвора. Противооткатные устройства состоят из накатника и тормоза откатных частей. Лафет состоит из люльки, верхнего станка, нижнего станка, уравновешивающего механизма, приводов вертикальной и горизонтальной наводки, колёсного хода, механизмов подрессоривания, механизма крепления орудия по-походному. Прицельные устройства состоят из панорамного прицела и телескопического прицела. Ствол, люлька, противооткатные устройства и прицельные устройства составляют качающую часть орудия, которая приводится во вращательное движение относительно оси цапф люльки ствола при наводке ствола в вертикальной плоскости. Качающая часть, верхний станок с боевым щитом и колёсным ходом, уравновешивающий механизм и привода наводки образуют вращающую часть, которая приводится во вращательное движение относительно оси боевого штыря верхнего станка при наводке ствола в горизонтальной плоскости. Нижний станок с тремя станинами и гидродомкратом образуют неподвижную при наводке ствола часть орудия.
Применение
Гаубица Д-30 в больших количествах состоит на вооружении во многих странах мира. Она применялась и применяется во многих военных конфликтах. Производилась, кроме СССР, в Ираке, Египте, Югославии и Китае. На базе Д-30 создано несколько самоходных артиллерийских установок: 2С1 Гвоздика, Semser. В Воздушно-десантных войсках гаубицу десантируют с воздуха на специальной платформе.
С 23 июня 2009 года две гаубицы (Д-30 1968 года выпуска и Д-30А 1978 года выпуска) используются для проведения традиционного полуденного выстрела в Санкт-Петербурге.
Место в организационно-штатной структуре
В феврале 2013 года Министр обороны РФ С. К. Шойгу распорядился снять с вооружения и передать на базы хранения до конца 2013 года гаубицы Д-30, находящиеся в Сухопутных войсках. Взамен войска получат буксируемый вариант самоходной гаубицы «Мста-Б» или самоходные артустановки «Акация» калибра 152 мм.
Д-30 останутся только в Воздушно-десантных войсках и 56-й десантно-штурмовой бригаде Южного военного округа.
Модификации
- Д-30 — на первых выпусках механический домкрат для вывешивания колёс с двумя ручками для двух номеров расчёта, опорная плита домкрата круглая, на более поздних выпусках домкрат заменён на более совершенный — гидравлический, управляемый одним номером расчёта, опорная плита домкрата прямоугольная, шины заполнены резиновыми жгутами, вследствие чего максимальная скорость буксировки ограничена 40 км/ч.
- Д-30А (2А18М) — двухкамерный дульный тормоз вместо щелевого, более развитые прямоугольные комбинированные фонари стоп-сигналов и габаритных огней, выступающие над орудийным щитком, пневматические шины, допускающие буксировку со скоростью более 40 км/ч;
- ДА18М-1 — добавлен досылатель;
- Д-30J — югославская модификация;
- Саддам — иракская модификация;
- Тип 86 — китайская версия;
- Semser — израильская модификация Д-30 в вариант САУ на шасси КАМАЗ-63502 для ВС Казахстана.
На вооружении
- СССР СССР
- Азербайджан Азербайджан — 129 Д-30, по состоянию на 2014 год
- Алжир Алжир — 160 Д-30, по состоянию на 2012 год
- Ангола Ангола — 500 Д-30, по состоянию на 2012 год
- Армения Армения — 69 Д-30, по состоянию на 2012 год
- Афганистан Афганистан — 85 Д-30, по состоянию на 2012 год
- Бангладеш Бангладеш — 54 Д-30 (используются под обозначением Т96), по состоянию на 2012 год
- Белоруссия Белоруссия — 48 Д-30, по состоянию на 2012 год
- Босния и Герцеговина Босния и Герцеговина — 268 Д-30, по состоянию на 2012 год
- Бурунди Бурунди — 18 Д-30, по состоянию на 2012 год
- Вьетнам Вьетнам — некоторое количество, по состоянию на 2012 год
- Гана Гана — 6 Д-30, по состоянию на 2012 год
- Гвинея-Бисау Гвинея-Бисау — 18 Д-30 и М-30, по состоянию на 2012 год
- ГДР ГДР — 395 Д-30, поставлены из СССР в период с 1974 по 1977 годы
- Грузия Грузия — 58 Д-30, из низ 3 на хранении, по состоянию на 2012 год
- Джибути Джибути — 6 Д-30, по состоянию на 2012 год
- Египет Египет — 190 Д-30А, по состоянию на 2012 год
- Замбия Замбия — 25 Д-30, по состоянию на 2012 год
- Зимбабве Зимбабве — 4 Д-30, по состоянию на 2012 год
- Израиль Израиль — 5 Д-30 на хранении, по состоянию на 2012 год
- Индия Индия — 520 Д-30, по состоянию на 2012 год
- Иран Иран — 540 Д-30, по состоянию на 2012 год
- Ирак Ирак — 576 Д-30, поставлены из СССР в период с 1982 по 1988 годы
- Йемен Йемен — 130 Д-30, по состоянию на 2012 год
- Казахстан Казахстан — 400 Д-30, по состоянию на 2012 год
- Камбоджа Камбоджа — некоторое количество Д-30, по состоянию на 2012 год
- Киргизия Киргизия — 72 Д-30, по состоянию на 2012 год
- КНР КНР — около 54 Type-96 (китайская копия Д-30), по состоянию на 2012 год
- Республика Конго Республика Конго — 10 Д-30, по состоянию на 2012 год
- Демократическая Республика Конго Демократическая Республика Конго — некоторое количество Д-30, по состоянию на 2012 год
- КНДР КНДР — некоторое количество Д-30, по состоянию на 2012 год
- Куба Куба — некоторое количество, по состоянию на 2012 год
- Лаос Лаос — 20 Д-30 и М-30, по состоянию на 2012 год
- Ливан Ливан — 8 Д-30, по состоянию на 2012 год
- Ливия Ливия — некоторое количество Д-30, по состоянию на 2012 год
- Мавритания Мавритания — 20 Д-30, по состоянию на 2012 год
- Мадагаскар Мадагаскар — 12 Д-30, по состоянию на 2012 год
- Мали Мали — 8 Д-30, по состоянию на 2012 год
- Монголия Монголия — около 300 Д-30 и М-30, по состоянию на 2012 год
- Мозамбик Мозамбик — 12 Д-30, по состоянию на 2012 год
- Марокко Марокко — 10 Д-30, поставлены из СССР в 1981 году
- Мьянма Мьянма — 100 Д-30, по состоянию на 2012 год
- Нигерия Нигерия — 31 Д-30 и Д-74, по состоянию на 2012 год
- Никарагуа Никарагуа — 12 Д-30, по состоянию на 2012 год
- Оман Оман — 30 Д-30, по состоянию на 2012 год
- Пакистан Пакистан — 80 Д-30 (используются под обозначением PRC), по состоянию на 2012 год
- Перу Перу — 36 Д-30 на вооружении армии, ещё некоторое количество в морской пехоте, по состоянию на 2012 год
- Россия Россия:
- Сухопутные войска России и Воздушно-десантные войска России — 4600 Д-30 из них 4200 на хранении, по состоянию на 2012 год (снята с вооружения сухопутных войск в 2013 году).
- Морская пехота России — 45 Д-30, по состоянию на 2012 год
- Береговые войска ВМФ России — 140 Д-30, по состоянию на 2012 год
- Внутренние войска МВД России — 20 Д-30, по состоянию на 2012 год
- Южная Осетия Южная Осетия: 12 Д-30 , по состоянию на 2008 год
- Руанда Руанда — 6 Д-30, по состоянию на 2012 год
- Сейшельские Острова Сейшельские Острова — 3 Д-30, поставлены из СССР в 1980 году
- Сербия Сербия — 78 Д-30, по состоянию на 2012 год
- Сирия Сирия — 500 Д-30, ещё более 50 САУ на шасси Т-34, по состоянию на 2012 год
- Словакия Словакия — 48 Д-30, по состоянию на 2012 год
- Сомали Сомали — 12 Д-30, по состоянию на 2012 год
- Судан Судан — 16 Д-30, по состоянию на 2012 год
- Таджикистан Таджикистан — 10 Д-30, по состоянию на 2012 год
- Танзания Танзания — 20 Д-30, по состоянию на 2012 год
- Туркмения Туркмения — 180 Д-30, по состоянию на 2012 год
- Узбекистан Узбекистан — 60 Д-30, по состоянию на 2012 год
- Украина Украина — 369 Д-30, по состоянию на 2012 год
- Финляндия Финляндия — 234 (используются под обозначением 122 H 63), по состоянию на 2012 год
- Хорватия Хорватия — 53 Д-30, по состоянию на 2012 год
- Черногория Черногория — 12 Д-30, по состоянию на 2012 год
- Чехословакия Чехословакия — 210 Д-30, поставлены из СССР в период с 1981 по 1985 годы
- Эритрея Эритрея — некоторое количество, по состоянию на 2012 год
- Эстония Эстония — 42 Д-30 (используются под обозначением H-63), по состоянию на 2012 год
- Эфиопия Эфиопия — около 400 Д-30 и М-30, по состоянию на 2012 год
- Югославия Югославия — 120 Д-30, поставлены из СССР в 1976 году
- НДР Йемен НДР Йемен — 72 Д-30, поставлены из СССР в 1980 году
Где можно увидеть
- Россия Россия — Музей отечественной военной истории в деревне Падиково Истринского района Московской области.
Примечания
- ↑ Артиллерийский завод № 9 :: Продукция :: Военная :: Буксируемые орудия :: 122 мм
- ↑ Боевой штырь // Военная энциклопедия : / под ред. В. Ф. Новицкого . — СПб. ; : Тип. т-ва И. В. Сытина, 1911—1915.
- ↑ Минобороны отказалось от легендарной гаубицы Д-30 — Известия. Проверено 2 марта 2013. Архивировано из первоисточника 10 марта 2013.
- ↑ The Military Balance 2014. — P. 172.
- ↑ The Military Balance 2012. — P. 316.
- ↑ The Military Balance 2012. — P. 421.
- ↑ The Military Balance 2012. — P. 89.
- ↑ The Military Balance 2012. — P. 225.
- ↑ The Military Balance 2012. — P. 229.
- ↑ The Military Balance 2012. — P. 94.
- ↑ The Military Balance 2012. — P. 97.
- ↑ The Military Balance 2012. — P. 424.
- ↑ The Military Balance 2012. — P. 292.
- ↑ The Military Balance 2012. — P. 437.
- ↑ The Military Balance 2012. — P. 439.
- ↑ 1 2 3 4 5 6 7 Stockholm Internation Peace Research Institute — Arms Transfers Database
- ↑ The Military Balance 2012. — P. 117.
- ↑ The Military Balance 2012. — P. 432.
- ↑ The Military Balance 2012. — P. 320.
- ↑ The Military Balance 2012. — P. 460.
- ↑ The Military Balance 2012. — P. 461.
- ↑ The Military Balance 2012. — P. 329.
- ↑ The Military Balance 2012. — P. 244.
- ↑ The Military Balance 2012. — P. 324.
- ↑ The Military Balance 2012. — P. 355.
- ↑ The Military Balance 2012. — P. 255.
- ↑ The Military Balance 2012. — P. 232.
- ↑ The Military Balance 2012. — P. 262.
- ↑ The Military Balance 2012. — P. 238.
- ↑ The Military Balance 2012. — P. 428.
- ↑ The Military Balance 2012. — P. 431.
- ↑ The Military Balance 2012. — P. 257.
- ↑ The Military Balance 2012. — P. 385.
- ↑ The Military Balance 2012. — P. 263.
- ↑ The Military Balance 2012. — P. 335.
- ↑ The Military Balance 2012. — P. 337.
- ↑ The Military Balance 2012. — P. 339.
- ↑ The Military Balance 2012. — P. 442.
- ↑ The Military Balance 2012. — P. 443.
- ↑ The Military Balance 2012. — P. 267.
- ↑ The Military Balance 2012. — P. 445.
- ↑ The Military Balance 2012. — P. 268.
- ↑ The Military Balance 2012. — P. 447.
- ↑ The Military Balance 2012. — P. 397.
- ↑ The Military Balance 2012. — P. 342.
- ↑ The Military Balance 2012. — P. 272.
- ↑ The Military Balance 2012. — P. 400,401.
- ↑ The Military Balance 2012. — P. 193.
- ↑ Знаменитая 122-мм гаубица Д-30 снята с вооружения сухопутных войск
- ↑ 1 2 The Military Balance 2012. — P. 196.
- ↑ The Military Balance 2012. — P. 202.
- ↑ The Military Balance 2012. — P. 449.
- ↑ The Military Balance 2012. — P. 150.
- ↑ The Military Balance 2012. — P. 349.
- ↑ The Military Balance 2012. — P. 152.
- ↑ The Military Balance 2012. — P. 452.
- ↑ The Military Balance 2012. — P. 455.
- ↑ The Military Balance 2012. — P. 285.
- ↑ The Military Balance 2012. — P. 457.
- ↑ The Military Balance 2012. — P. 290.
- ↑ The Military Balance 2012. — P. 291.
- ↑ The Military Balance 2012. — P. 166.
- ↑ The Military Balance 2012. — P. 109.
- ↑ The Military Balance 2012. — P. 100.
- ↑ The Military Balance 2012. — P. 138.
- ↑ 1 2 The Military Balance 2012. — P. 434.
- ↑ The Military Balance 2012. — P. 108.
Источник
Руководство службы «122-мм гаубица Д-30А (2А18М)», М. Воениздат МО СССР, 1981
| Артиллерия СССР и России после 1945 года | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Войсковая артиллерия | |||||||||||
| Батальонная артиллерия |
| ||||||||||
| Полковая артиллерия |
| ||||||||||
| Дивизионная артиллерия |
| ||||||||||
| Корпусная/армейская артиллерия |
| ||||||||||
| Артиллерия резерва Верховного Главнокомандования |
| ||||||||||
| Зенитная артиллерия |
| ||||||||||
| Морская артиллерия | |||||||||||
| Корабельная артиллерия |
| ||||||||||
| Береговая артиллерия |
| ||||||||||
122-мм гаубица д-30, 122-мм гаубица д-30 монтажная схема
122-мм гаубица Д-30 Информацию О
122-мм гаубица Д-30 Комментарии
122-мм гаубица Д-30
122-мм гаубица Д-30
122-мм гаубица Д-30 Вы просматриваете субъект
122-мм гаубица Д-30 что, 122-мм гаубица Д-30 кто, 122-мм гаубица Д-30 описание
There are excerpts from wikipedia on this article and video
www.turkaramamotoru.com
Минобороны отказалось от легендарной гаубицы Д-30 | Статьи
Минобороны окончательно отказалось от знаменитой 122-мм гаубицы Д-30, которая стоит на вооружении многих стран мира с 1960-х годов, воевала в большинстве современных конфликтов и используется для церемониального полуденного выстрела в Санкт-Петербурге. Разговоры о снятии этой пушки с вооружения велись с начала 2000-х, однако решение было принято только сейчас, когда исправных орудий в войсках почти не осталось.
В Главном ракетно-артиллерийском управлении (ГРАУ) Минобороны «Известиям» сообщили, что Сергей Шойгу распорядился передать все имеющиеся в бригадах Сухопутных войск Д-30 на базы хранения до конца 2013 года. Взамен войска получат буксируемый вариант самоходной гаубицы «Мста» или самоходные артустановки «Акация» калибра 152 мм, которые тоже выпускаются давно, с 1970–1980 годов. Д-30 останутся только в Воздушно-десантных войсках и одной из десантно-штурмовых бригад Южного военного округа.
— Производство Д-30 прекращено в начале 1990-х годов, а оставшиеся в войсках орудия сильно изношены, требуют капитального ремонта и восстановления. Проще их списать и перейти на единый артиллерийский калибр 152 мм, — заявил «Известиям» представитель ГРАУ.
Он пояснил, что 122-мм снаряд слабее, чем 152-мм, и этот фактор не может компенсировать более высокая кучность огня «Мста» и 2С3 «Акация». В современных условиях на поле боя много бронированных и хорошо защищенных целей, против которых требуется большой калибр.
— При стрельбе прямой наводкой 152-мм снаряд с первого попадания разрушает долговременные укрепления и жилые дома, а 122-мм пушке нужно несколько выстрелов, — добавил офицер-артиллерист.
Большинство иностранных армий давно перешло на калибр 155 мм. Например, США недавно приняли на вооружение буксируемую, а также транспортируемую вертолетом гаубицу М-777. Новые пушки данного калибра есть у Израиля, Франции, Великобритании и других.
Однако в войсках считают, что Д-30 рано списывать в утиль, так как у нее есть неоспоримое преимущество — высокая транспортабельность, в том числе на внешней подвеске вертолета Ми-8. Гаубицу легко десантировать с парашютом, а вот «Мсту» невозможно.
— Д-30 весит 3,2 т, «Мста-Б» — более семи. Грузоподъемность Ми-8 на внешней подвеске до 3,5 т. Подцепил гаубицу, и вперед, — сказал «Известиям» офицер Воздушно-десантных войск.
Его коллега-артиллерист из Южного военного округа тоже уверен, что отказ от Д-30 преждевременный.
— В нашем округе есть первая так называемая легкая бригада — 56-я десантно-штурмовая. Вместо БМП и БТР она оснащена грузовиками, бронеавтомобилями и колесными вездеходами, а личный состав действует в пешем строю. Для этой бригады мы оставили Д-30. Кстати, ее минус становится плюсом: снаряды легче и занимают меньше места в грузовиках снабжения, чем 152-мм, — рассказал артиллерист.
Эксперт по современным вооруженным конфликтам Вячеслав Целуйко пояснил изданию, что кучность боя у Д-30 одна из самых высоких в истории Вооруженных сил.
— Снаряды 122 мм, конечно, слабее 152 мм, но ведь для них тоже есть адекватные задачи. Во многих ситуациях выгоднее с точки зрения снабжения применять 122-мм орудия. Например, если на решение одной задачи надо три грузовика 122-мм снарядов или четыре 152-мм. Лучше, конечно, выбрать первое, — говорит эксперт.
По его мнению, Д-30 это пушка легких сил — ВДВ и отдельных десантно-штурмовых бригад, а мотострелковым бригадам они не нужны.
iz.ru
