10. Порядок неполной разборки и назначение частей и механизмов ак-74

19

1.Порядок неполной разборки автомата АК-74м. Разборка автомата может быть неполная и полная. Неполная разборка автомата проводится для чистки, смазки и осмотра автомата. Полная разборка автомата проводится для чистки при сильном загрязнении автомата, после нахождения его под дождем или в снегу и при ремонте. Излишне частая разборка автомата вредна, так как ускоряет износ частей и механизмов. Разборку и сборку автомата производить на столе или чистой подстилке; части и механизмы укладывать в порядке разборки, обращаться с ними осторожно, не класть одну часть на другую и не применять излишних усилии и резких ударов. При сборке автомата проверить соответствие номеров ствольной коробки, затворной рамы, затвора и других отделяемых деталей, имеющих номер.^ 1.Отделить магазин. Удерживая автомат левой рукой за шейку приклада или цевья, правой рукой обхватить магазин; нажимая большим пальцем на защелку, подать нижнюю часть магазина вперед и отделить его. После этого проверить, нет ли патрона в патроннике, для чего отпустить переводчик вниз, поставив его в положение (АВ) или (ОД), отвести за рукоятку затворную раму назад, осмотреть патронник, отпустить рукоятку затворной рамы и спустить курок с боевого взвода. 2.Вынуть пенал принадлежности из гнезда приклада. Утопить пальцем правой руки крышку гнезда так, чтобы пенал под действием пружины вышел из гнезда. (При чистке оружия раскрыть пенал и вынуть из него отвертку и выколотку). 3.Отделить шомпол. Оттянуть конец шомпола от ствола так, чтобы его головка вышла из-под упора на основании мушки и вынуть шомпол. При затрудненном отделении шомпола разрешается пользоваться выколоткой, которую следует вставить в отверстие головки шомпола, оттянуть от ствола конец шомпола и вынуть его. 4.Отделить у автомата дульный тормоз-компенсатор (только при чистке оружия) Утопить отверткой фиксатор и отвинтить дульный тормоз-компенсатор со ствола, вращая его против хода часовой стрелки. В случае чрезмерно тугого вращения дульного тормоза-компенсатора допускается отвинчивание его с помощью шомпола, вставленного в окна.

5.Отделить крышку ствольной коробки. Левой рукой обхватить шейку (переднюю часть) приклада, большим пальцем руки нажать на выступ направляющего стержня возвратного механизма, правой рукой приподнять вверх заднюю часть крышки ствольной. Коробки и отделить крышку. 6.Отделить возвратный механизм. Удерживая автомат левой рукой за шейку приклада, правой подать вперед направляющий стержень возвратного механизма до выхода его пятки из продольного паза ствольной коробки; приподнять задний конец направляющего стержня и извлечь возвратный механизм из канала затворной рамы. 7.Отделить затворную раму с затвором. Продолжая удерживать автомат левой рукой, правой отвести затворную раму назад до упора, приподнять ее вместе с затвором и отделить от ствольной коробки. 8.Отделить затвор от затворной рамы. Взять затворную раму в левую руку затвором вверх, правой рукой отвести затвор назад, повернуть его так, чтобы ведущий выступ затвора вышел из фигурного выреза затворной рамы, и вывести затвор вперед.
9.Отделить газовую трубку со ствольной накладкой. Удерживая автомат левой рукой, правой надеть пенал принадлежности прямоугольным отверстием на выступ чеки газовой трубки и повернуть чеку от себя до вертикального положения и снять газовую трубку с патрубка газовой камеры. Грубые ошибки, допускаемые при неполной разборке автомата.^ К грубым ошибкам относится:–   отведение рукоятки затворной рамы назад при не отомкнутом магазине; –   произведение контрольного спуска, если ствол направлен под углом менее 45 градусов от горизонтальной плоскости; –    не произведен контрольный спуск с боевого взвода. 2. Порядок сборки после неполной разборки автомата АК-74.1. Присоединить газовую трубку со ствольной накладкой. Удерживая автомат левой рукой, правой подвинуть газовую трубку передним концом на патрубок газовой камеры и плотно прижать задний конец ствольной накладки к стволу до упора, повернуть с помощью пенала принадлежности замыкатель на себя до входа его фиксатора в выем на колодке прицела. 2. Присоединить затвор к затворной раме. Взять затворную раму в левую руку, а затвор - в правую и вставить его цилиндрическую часть в канал затворной рамы, повернуть затвор так, чтобы его выступ вошел в фигурный вырез затворной рамы, и продвинуть затвор вперед. 3. Присоединить затворную раму с затвором к ствольной коробке. Взять затворную раму в правую руку так, чтобы затвор удерживался большим пальцем в переднем положении. Левой рукой обхватить шейку приклада, правой ввести газовый поршень в полость колодки прицела и подвинуть затворную раму вперед настолько, чтобы отгибы ствольной коробки вошли в пазы затворной рамы, небольшим усилием прижать ее к ствольной коробке и продвинуть вперед до упора. 4. Присоединить возвратный механизм. Удерживая автомат левой рукой, правой рукой ввести возвратный механизм в капал затворной рамы, сжимая возвратную пружину, подать направляющий стержень вперед и, опустив несколько вниз, ввести его пятку в продольный паз ствольной коробки. 5. Присоединить крышку ствольной коробки. Вставить крышку ствольной коробки передним концом в полукруглый вырез на колодке прицела; нажать на задний конец крышки ладонью правой руки вперед, и вниз, чтобы выступ направляющего стержня возвратного механизма вошел в отверстие крышки ствольной коробки. 6. Спустить курок с боевого взвода и поставить на предохранитель. Нажать па спусковой крючок и поднять переводчик до упора.7. Присоединить дульный тормоз-компенсатор (только при чистке оружия). Навернуть дульный тормоз-компенсатор на ствол до упора. Если паз дульного тормоза-компенсатора не совпал с фиксатором, необходимо отвернуть дульный тормоз-компенсатор до совмещения паза с фиксатором 8. Присоединить шомпол. Вставить резьбовой конец шомпола в отверстие в кольце цевья. Утопить шомпол. Головку шомпола вставить в паз на колодке мушки.9. Вложить пенал в гнездо приклада. Уложить отвертку и выколотку в пенал и закрыть его крышкой, вложить пенал дном в гнездо приклада и утопить его так, чтобы гнездо закрылось крышкой. 10. Присоединить магазин к автомату. Удерживая автомат левой рукой за шейку приклада или цевье, правой ввести в окно ствольной коробки зацеп магазина и повернуть магазин на себя так, чтобы защелка вошла в зацепление с опорным выступом магазина до щелчка.

К грубым ошибкам относится: –   присоединение магазина до произведения контрольного спуска; –    присоединение магазина к автомату, не поставленному на предохранитель; –    произведение контрольного спуска, если ствол направлен под углом менее 45 градусов от горизонтальной плоскости; –   отсутствие фиксации газовой трубки; –   наличие после сборки автомата лишних деталей или потеря деталей автомата.

       Разборка автомата может быть неполная и полная. Неполная — предназначена для чистки, смазки и осмотра автомата. Полная — для чистки при сильном загрязнении автомата, после нахождения его под дождём или в снегу, при переходе на новую смазку и при ремонте. Излишне частая разборка автомата вредна, так как ускоряет изнашивание частей и механизмов. Разборку и сборку автомата производить на столе или чистой подстилке; части и механизмы класть в порядке разборки, обращаться с ними осторожно, не класть одну часть на другую и не применять излишних усилий и резких ударов. При сборке автомата сличать номера на его частях.

Порядок неполной разборки автомата.

  1. Отделить магазин — удерживая автомат левой рукой за шейку приклада или цевье, правой рукой обхватить магазин; нажимая большим пальцем на защелку, подать нижнюю часть магазина вперед и отделить его.

  2. Произвести контрольный спуск — опустить переводчик вниз, отвести рукоятку затворной рамы назад, осмотреть патронник, отпустить рукоятку затворной рамы и спустить курок с боевого взвода.

  3. Вынуть пенал с принадлежностью

    — утопить пальцем правой руки крышку гнезда приклада так, чтобы пенал под действием пружины вышел из гнезда; раскрыть пенал и вынуть из него протирку, ершик, отвертку, выколотку и шпильку.

  4. Оделить шомпол — оттянуть конец шомпола от ствола так, чтобы его головка вышла из-под упора на основании мушки, и вытянуть шомпол вверх.

  5. Отделить возвратный механизм — удерживая автомат левой рукой за шейку приклада, правой рукой подать вперед направляющий стержень возвратного механизма до выхода его пятки из продольного паза ствольной коробки; приподнять задний конец направляющего стержня и извлечь возвратный механизм из канала затворной рамы.

  6. Отделить затворную раму с затвором — продолжая удерживать автомат левой рукой, правой рукой отвести затворную раму назад до отказа, приподнять ее вместе с затвором и отделить от ствольной коробки.

  7. Отделить затвор от затворной рамы — взять затворную раму в левую руку затвором кверху; правой рукой отвести затвор назад, повернуть его так, чтобы ведущий выступ затвора вышел из фигурного выреза затворной рамы, и вывести затвор вперед.

  8. Отделить газовую трубку со ствольной накладкой — удерживая автомат левой рукой, правой рукой надеть пенал принадлежности прямоугольным отверстием на выступ замыкателя газовой трубки, повернуть замыкатель от себя до вертикального положения и снять газовую трубку с патрубка газовой камеры.

Порядок сборки автомата после неполной разборки.

  1. Присоединить газовую трубку со ствольной накладкой.

  2. Присоединить затвор к затворной раме.

  3. Присоединить затворную раму с затвором к ствольной коробке.

  4. Присоединить возвратный механизм.

  5. Присоединить крышку ствольной коробки.

  6. Спустить курок с боевого взвода и поставить на предохранитель.

  7. Присоединить шомпол.

  8. Вложить пенал в гнездо приклада.

  9. Присоединить магазин к автомату.

Назначение, устройство частей и механизмов автомата

  1. Ствол — служит для направления полёта пули. а) - наружный вид; б) - казённая часть в разрезе; в) - сечение ствола; 1 - нарезная часть; 2 - пульный вход; 3 - патронник; 4 - резьба; 5 - основание мушки; 6 - газовая камера; 7 - соединительная муфта; 8 - колодка прицела; 9 - выем для шпильки ствола. Внутри ствол имеет канал с четырьмя нарезами, вьющимися вверх слева направо. Нарезы служат для придания пуле вращательного движения. Расстояние между двумя противоположными полями (по диаметру) называется калибром канала ствола. В казенной части канал гладкий и сделан по форме гильзы; эта часть канала служит для помещения патрона и называется патронником. Снаружи ствол имеет резьбу на дульной части, основание мушки, газоотводное отверстие, газовую камеру, соединительную муфту, колодку прицела и на казенном срезе вырез для зацепа выбрасывателя. Основание мушки, газовая камера и колодка прицела закреплены на стволе с помощью штифтов. Резьба (левая) на дульной части служит для навинчивания компенсатора и втулки при стрельбе холостыми патронами; для предохранения резьбы от повреждений на ствол навинчена муфта ствола.

    Компенсатор служит для повышения кучности боя при стрельбе очередями из неустойчивых положений (на ходу, стоя, с колена). Газовая камера служит для направления пороховых газов из ствола на газовый поршень затворной рамы.

  1. Ствольная коробка — служит для соединения частей и механизмов автомата, для обеспечения закрывания канала ствола затвором и запирания затвора, в ствольной коробке помещается ударно-спусковой механизм. Сверху она закрывается крышкой. 1-вырезы; 2-отражательный выступ; 4-направляющий выступ; 5-перемычка; 6-продольный паз; 7-поперечный паз; 8-защёлка магазина; 9-спусковая скоба; 10-пистолетная рукоятка; 11-приклад.

Прицельное приспособление — служит для наводки автомата при стрельбе по целям на различные расстояния. Состоит из прицела и мушки.

1-колодка прицела; 2-сектор; 3-прицельная планка; 4-хомутик; 5-гривка прицельной планки; 6-защёлка хомутика. Прицел состоит из колодки прицела, пластинчатой пружины, прицельной планки и хомутика. Колодка прицела имеет два сектора для придания прицельной планке определенной высоты, пружины для крепления прицельной планки, отверстия для штифта и замыкателя газовой трубки; внутри — гнездо для пластинчатой пружины и полость для затворной рамы; на задней стенке — полукруглый вырез для крышки ствольной коробки. Колодка прицела надета на ствол и закреплена штифтом.

  1. Крышка ствольной коробки — предохраняет от загрязнения части и механизмы, помещенные в ствольной коробке. 1-ступенчатый вырез; 2-отверстие; 3-рёбра жёсткости. С правой стороны она имеет ступенчатый вырез для прохода выбрасываемых наружу гильз и для движения рукоятки затворной рамы; сзади — отверстие для выступа направляющего стержня возвратного механизма. Крышка удерживается на ствольной коробке с помощью полукруглого выреза на колодке прицела поперечного паза ствольной коробки и выступа направляющего стержня возвратного механизма.

  2. Приклад и Пистолетная рукоятка — служат для удобства действия автоматом.

1-антабка для ремня; 2-гнездо для принадлежности; 3-затыльник; 4-крышка; 5-пружина для выталкивания пенала с принадлежностью; 16-пистолетная рукоятка

  1. Затворная рама с газовым поршнем — служит для приведения в действие затвора и ударно-пускового механизма. 1-канал для затвора; 2-предохранительный выступ; 3-выступ для опускания рычага автоспуска; 4-паз для отгиба ствольной коробки; 5-рукоятка; 6-фигурный вырез; 7-паз для отражательного выступа; 8-газовый поршень. Затворная рама имеет: внутри — каналы для возвратного механизма и для затвора; сзади — предохранительный выступ; по бокам — пазы для движения затворной рамы по отгибам ствольной коробки; с правой стороны — выступ для опускания (поворота) рычага автоспуска и рукоятку для перезаряжания автомата снизу — фигурный вырез для помещения в нем ведущего выступа затвора и паз для прохода отражательного выступа ствольной коробки. В передней части затворной рамы укреплен газовый поршень.

  1. Затвор — служит для досылания патрона в патронник, закрывания канала ствола, разбивания капсюля и извлечения из патронника гильзы.

    1-вырез для дна гильзы; 2-вырез для выбрасывателя; 3-ведущий выступ; 4-отверстие для оси выбрасывателя; 5-боевой выступ; 6-продольный паз для отражательного выступа.

  2. Возвратный механизм — служит для возвращения затворной рамы с затвором в переднее положение. 1-возвратная пружина; 2-направляющий стержень; 3-подвижный стержень; 4-муфта.

  3. Газовая трубка со ствольной накладкой. Газовая трубка — служит для направления движения газового поршня. Ствольная накладка — служит для предохранения рук автоматчика от ожогов при стрельбе. 1-газовая трубка; 2-направляющие рёбра для газового поршня; 3-передняя соединительная муфта; 4-ствольная накладка; 5-задняя соединительная муфта; 6-выступ.

  4. Ударно-спусковой механизм — служит для спуска курка с боевого взвода или со взвода автоспуска, нанесения удара по ударнику, обеспечения ведения автоматического или одиночного огня, прекращения стрельбы, для предотвращения выстрелов при незапертом затворе и для постановки автомата на предохранитель.

  5. Цевье — служит для удобства действия и для предохранения рук автоматчика от ожогов. 1-упоры для пальцев; 2-выступ; 3-металлическая прокладка; 4-вырезы. Оно прикрепляется к стволу снизу с помощью соединительной муфты и к ствольной коробке посредством выступа, входящего в гнездо ствольной коробки. В желобе цевья имеется металлическая прокладка для опоры ствола, а по бокам — упоры для пальцев рук. Вырезы на цевье и ствольной накладке образуют окна для охлаждения ствола и газовой трубки при стрельбе.

  6. Магазин — служит для помещения патронов и подачи их в ствольную коробку.

1-корпус; 2-крышка; 3-стопорная планка; 4-пружина; 5-подаватель; 6-опорный выступ; 7-зацеп.

  1. Штык–нож — служит для поражения противника в рукопашном бою. В остальное время он используется в качестве ножа, пилы и ножниц. 1-лезвие; 2-рукоятка; 3-защёлка; 4-кольцо; 5-пила; 6-отверстие; 7-режущая кромка; 8-ремень; 9-зацеп; 10-выступ; 11-предохранительный выступ.

  2. Ножны — служат для ношения штыка-ножа на поясном ремне. Кроме того, они используются совместно со штык-ножом для резки проволоки. 1-подвеска с карабинчиками; 2-резиновый наконечник; 3-выступ-ось; 4-упор.

  1. Принадлежность — служит для разборки, сборки, чистки и смазки автомата. 1-шомпол; 2-протирка; 3-ёршик; 4-отвёртка; 5-выколотка; 6-шпилька; 7-пенал; 8-крышка; 9-маслёнка.

АК74

АК74

АК-74

Тип:

Автомат

Страна:

СССР

История службы

Годы эксплуатации:

1974 год - настоящее время

Использовалось:

см. Страны-эксплуатанты

Войны и конфликты:

Афганская война (1979—1989), другие конфликты на территории Азии, Ближнего Востока и территории бывшего СССР, Гражданская война в Ливии[источник не указан 500 дней]

История производства

Конструктор:

Калашников, Михаил Тимофеевич

Разработан:

1974 год начало 1990-х (АК74М)

Производитель:

Ижевский машиностроительный завод

Годы производства:

1974—1991 годы (АК74)[1] 1991—н.в. (АК74М)[1]

Всего выпущено:

более 5 000 000 АК74 и АК74М; производство АК74М и серии «100» продолжается[2]

Варианты:

см. Варианты и модернизации

Характеристики

Масса, кг:

3,3 (АК74 без патронов) 3,2 (АКС74 без патронов) 3,6 (АК74 снаряженный) 3,5 (АКС74 снаряженный) 5,9 (АК74Н снаряженный, с ночным прицелом) 5,8 (АКС74Н снаряженный, с ночным прицелом)[3] 3,4 (АК74М без магазина) 5,6 (АК74М с ночным прицелом НСПУМ, без магазина) 5,5 (АК74М с ночным прицелом НСПУ-3, без магазина)[4] 0,23 (пустой магазин) 0,32 (штык-нож 6х4 без ножен)

Длина, мм:

1089 (с примкнутым штык-ножом) 940 (АК74) 940/700 (АКС74 с разложенным/сложенным прикладом) 943/704 (АК74М) с разложенным/сложенным прикладом

Длина ствола, мм:

415

Ширина, мм:

70 (АК74М) 121 (с ночным прицелом НСПУМ) 140 (с ночным прицелом НСПУ-3)[4]

Высота, мм:

195 (АК74М) 282 (с ночным прицелом НСПУМ) 310 (с ночным прицелом НСПУ-3)[4]

Патрон:

5,45×39 мм (См. Патроны)

Калибр, мм:

5,45

Принципы работы:

отвод пороховых газов, поворотный затвор

Скорострельность, выстрелов/мин:

~600[3]

Начальная скорость пули, м/с:

900[4]

Прицельная дальность, м:

1000 (открытый прицел) 300 (ночной прицел)[4]

Максимальная дальность, м:

3150[3]

Вид боепитания:

коробчатый секторный магазин на 30 патронов (возможно использование магазинов на 45 патронов от РПК-74)

Прицел:

регулируемый открытый, крепление для оптического не предусмотрено (кроме АК74М)

Изображения на Викискладе?:

АК74

АК74[3](Индекс ГРАУ6П20, также встречаются названия АК-74 и АК 74[4]) —автоматКалашникова калибра 5,45 мм, разработанный в1970 годуконструктором М.Т. Калашниковым и принятый на вооружениевооружённых сил СССРв1974 году. Является дальнейшим развитиемАКМ. Разработка АК74 связана с переходом на новыймалоимпульсный патрон5,45×39 мм.

Содержание

studfiles.net

ТТХ автомата Калашникова, устройство и назначение

В данной статье пойдёт речь об оружии с мировым именем, разработка которого ознаменовала начало целой эпохи в сфере отечественного оружейного конструирования. ТТХ автомата Калашникова совершенствовались от одной модели к другой, но принцип работы оставался неизменным. Нерушимыми оставались и традиции, заложенные самим создателем в свою модель: качество, надёжность, простота и долгий срок службы.

История создания...

Предпосылками для разработки новой модели оружия стали итоги совещания технического совета при народном комиссариате СССР в июле 1943 г., где разбирался трофейный прототип немецкого StG-44 и американского карабина M1 Carbine.

Примерно через месяц был создан новый экспериментальный патрон калибра 7,62 х 41 мм, впоследствии патрон подвергался корректировке, в итоге калибр был преобразован в 7,62 х 39 мм.

Позднее были объявлены ряд конструкторских конкурсов, по итогам которых и был разработан знаменитый автомат.

В 1947 году было принято решение о старте производства автомата в Ижевске. А уже через два года два образца были приняты на вооружение: стандартный АК с калибром 7,62 мм и модель со складным прикладом — АКС — того же калибра.

1959 год ознаменован выходом модернизированной версии автомата. Были исправлены выявленные при эксплуатации огрехи, на основании уже используемого автомата ТКБ-517 были составлены новые ТТХ автомата Калашникова и был выпущен первый пулемёт на основе АКМ.

Автомат

Автомат Калашникова, ТТХ и основные части дорабатывались от одной версии изделия к другой для повышения эффективности, надёжности и улучшения качества. Однако особенности конструкции оставались неизменными.

С момента поступления на вооружение АК (автомат Калашникова) 74, ТТХ, установленные на тот момент, стали отправной точкой для безостановочного развития конструкторской мысли. Менялись типы и формы прикладов, форма рукоятки, длина ствола. У моделей сотой серии (помимо выступов крепления штык-ножа) предусмотрено гнездо для монтирования подствольного гранатомёта. Автомат пятого поколения (например, АК-12) имеет планки Пикаттини, предусмотренные для крепления различного вида оборудования, вроде оптических или колиматорных прицелов, лазерных целеуказателей или фонарика. Качество, назначение, ТТХ автомата Калашникова постоянно улучшаются.

Назначение основных частей изделия

Теперь следует остановиться непосредственно на каждой составляющей, дабы разобрать, какая деталь для чего служит.

Ствол — предназначается для задания направления полёта пули непосредственно при выстреле.

Ствольная коробка — выполняет роль соединителя всех частей и механизмов автомата, обеспечивает закрытие ствола затвором и запирание последнего.

Крышка ствольной коробки — способствует протекции внутренних частей изделия (помещённых в ствольной коробке) от загрязнения и проникновения посторонних предметов.

Прицельное приспособление — состоит из мушки и прицела. Предназначено для наведения ствола автомата на цель для произведения наиболее результативной стрельбы.

Приклад — обеспечивает удобную стрельбу вместе с рукояткой.

Затворная рама — приводит в действие затвор и ударно-спусковой механизм. Затвор же, в свою очередь, досылает патрон в патронник, запирает канал ствола, разбивает оболочку капсуля, извлекает гильзу.

Возвратный механизм — приводит затворную раму и затвор в исходное (переднее) положение.

Газовая трубка и ствольная накладка — предохраняют руки стрелка от ожогов, а также задают направление движения газового поршня.

Ударно-спусковой механизм — спускает курок, находящийся во взведённом (боевом) положении. Наносит удар по ударнику, обеспечивая тем самым автоматический огонь очередями либо одиночную стрельбу. Служит для прекращения ведения огня, выставления в режим предохранителя, а также предотвращает выстрелы при запертом затворе.

Цевьё — служит для удобного обхвата корпуса автомата при стрельбе. Вкупе с газовой трубкой предохраняет ладонь стрелка от ожога.

Магазин — служит для хранения и транспортировки патронов автомата, а также подачи в патронник для произведения стрельбы в различном положении.

Штык-нож — в прикреплённом к автомату положении используется в штыковой атаке или любом другом виде ближнего контактного боя. Может использоваться как нож, как пила и как кусачки для проволоки.

ТТХ Автомата Калашникова АК-74 и не только

Современная модель автомата Калашникова АК-74М имеет следующие характеристики: вес изделия равняется 3,6 кг без патронов, 3,9 кг — снаряжённый, 5,8 кг — без патронов, но с установленным прицелом ночного видения модели НСПУМ, прицел же типа НСПУ-3 немного легче — всего на 0,1 кг.

Пустой магазин весит 0,23 кг, а штык-нож вне ножен — всего 0,32 кг.

Длина автомата составляет 940 миллиметров, а с примкнутым штыком - 1089 мм. С разложенным прикладом эта цифра уже имеет значение 943, а со сложенным - 704 миллиметра. С появлением новых моделей ТТХ автомата Калашникова претерпевают изменения.

Длина ствола составляет 415 миллиметров вместе с установленным дульным торомозом-компенсатором и всего 372 мм — без него.

Ширина также является неотъемлемой частью ТТХ автомата Калашникова. Составляет 70 миллиметров у стандартного изделия. Высота - 195 мм.

Принцип работы у всех моделей одинаков — система отвода газов сгоревшего пороха и поворотный затвор — несмотря на меняющиеся от одной модели к другой ТТХ автомата Калашникова.

5,45 - калибр современного АК-74М.

ТТХ автомата Калашникова АКС-74У и немного интересностей

Автомат Калашникова складной укороченный — так расшифровывается аббревиатура названия данного оружия. Представляет собой укороченную версию стандартного АК-74, разработанную для ведения боевых задач в малом замкнутом пространстве: для оснащения расчётов военного транспорта в условиях мирных или боевых (например, БТР-80), расчётов всевозможных орудий, а также десантных подразделений. Стоит на вооружении в охранных структурах, зарекомендовал себя в таковых благодаря своей компактности и малому весу.

Имеет вес около 3 кг с патронами и 2,7 кг — без них. Вес магазина составляет 0,21 кг, предусмотрен монтаж прицела НСПУМ весом 2,2 кг.

Длина изделия 730 миллиметров с разложенным прикладом, 490 - соответственно, со сложенным. Длина самого ствола равняется 206 мм.

Скорострельность варьируется от 600 до 700 выстрелов в секунду. Прицельная дальность 500 метров, но эффективная — всего 300.

Пуля, выпущенная из АКС-74У, способна развить начальную скорость, равную 735 м/с.

Особенности АКС-74У

Ввиду общемировой тенденции к созданию укороченных вариантов уже имеющихся штурмовых винтовок, конструкторы СССР в 70-х годах также позаботились о создании компактного образца уже имеющегося автомата.

По сравнению с оригинальной версией, «сушка» (иногда встречаются версии и с буквой «ч» вместо «ш») имеет следующие особенности:

  • значительно укороченный ствол с монтированным надульником, который в свою очередь служит пламегасителем;
  • газо-поршневой шток укорочен практически вдвое;
  • убрана система замедления темпа стрельбы;
  • улучшена система стабилизации полёта пули при укороченном стволе.

Достоинства

Главной особенностью является сравнительно высокая дальность стрельбы для данного типа оружия. Но это далеко не единственный плюс. Следует также упомянуть:

  • благодаря своим малым габаритам возможно скрытое ношение;
  • надёжный, легко разобрать, почистить и снова собрать;
  • высокая пробивная способность.

Недостатки

Несмотря на высокую популярность АКС-74У, изделие имеет и ряд недостатков. Некоторые из них приводят к отказу от использования данного оружия, некоторые требуют привыкания. Всё зависит от желания и возможностей обладателя.

  • Прежде всего, невооружённым глазом заметна значительно низкая кучность по сравнению с оригинальной версией изделия.
  • Прицельная дальность аналогично невысока, если сравнивать с классической версией автомата.
  • Невысокий процент останавливающего действия. Этим термином обозначается параметр пули, определяющий способность противника к дальнейшим каким-либо действиям после поражения пулей. В данном случае невысокий показатель данного параметра связан с использованием калибра 5,45.
  • Модель быстро перегревается из-за своих малых размеров.

Автомат Калашникова в массовой культуре

В ряде африканских стран новорождённым мальчикам дают имя «Калаш». Версий такого наречения множество.

Одна из теорий гласит, что так называют в честь героя фильма «22 минуты» — сомалийского пирата, который помог главному герою.

По другой версии утверждается, что имя не имеет никакой смысловой привязки к автомату Калашникова, а означает что-то на местных наречиях.

А также существует религиозная трактовка, уходящая корнями в тотемистические религии, основанные на культе предков-покровителей. Таких взглядов придерживается около 16% населения всей Африки.

Согласно данной трактовке, автомат Калашникова настолько известен во всём мире, что трудно назвать страну, на которую он бы не повлиял. В частности, в ряде вооружённых конфликтов и на территории Африки также использовалось данное оружие.

В конце концов, дошло до того, что ряд африканских племён, использовавших знаменитый «Калаш», отождествляли это оружие с духом великого предка, способного как навредить, так и защитить. Потому, когда рождался мальчик, а, следовательно, воин, его называли «Калаш», подразумевая, тем самым, что растёт будущий защитник, опора и надежда всей семьи.

Но это всего лишь одна из теорий.

На альбомах множества музыкальных групп разных направлений используются образы автомата Калашникова.

В песне «Dragunov» шведской Industrial-группы Raubtier упоминается автомат Калашникова в следующем контексте:

«Dragunov and Stolichnaya

Smirnoff and Kalashnikoff».

Вот такое необычное применение нашёл себе автомат Калашникова. Устройство, назначение, ТТХ при этом никак не задействованы.

«Калашников» на гербах стран мира

Знаменитый автомат присутствует или присутствовал в разное время на гербах ряда стран. Например, используется на гербе и флаге Мозамбика (с прикреплённым штык-ножом), в геральдике государства Зимбабве, Буркина-Фасо с 1987 по 1997 год.

С 2007 года очертания «Калаша» используются на гербе Восточного Тимора.

Также используется в эмблеме «Авангарда Красной Молодёжи» — коммунистической большевистской организации, распространённой в государствах бывшего СССР.

Герб украинского добровольческого военизированного объединения, сформированного для устранения локального конфликта на территории Донбасса, также включает в себя автомат Калашникова.

fb.ru

Работа частей и механизмов стрелкового оружия

Работа частей и механизмов 5,45-мм автомата Калашникова АК74 (АКС74)

Автоматическое действие автомата основано на использовании энергии пороховых газов, отводимых из канала ствола в газовую камору.

При выстреле часть пороховых газов, следующих за пулей, устремляется через отверстие в стенке ствола в газовую камору, давит на переднюю стенку газового поршня и отбрасывает поршень и затворную раму с затвором в заднее положение. При отходе затворной рамы назад происходит отпирание затвора, затвор извлекает из патронника гильзу и выбрасывает ее наружу; затворная рама сжимает возвратную пружину и взводит курок (ставят его на взвод автоспуска).

В переднее положение затворная рама с затвором возвращается под действием возвратного механизма, затвор при этом досылает очередной патрон из магазина в патронник и закрывает канал ствола, а затворная рама выводит шептало автоспуска из-под взвода автоспуска курка. Курок становится на боевой взвод. Запирание затвора осуществляется его поворотом вокруг продольной оси вправо, в результате чего боевые выступы затвора заходят за боевые упоры ствольной коробки.

Если переводчик установлен на автоматический огонь, то стрельба будет продолжаться до тех пор, пока нажат спусковой крючок и в магазине есть патроны.

Если переводчик установлен на одиночный огонь, то при нажатии на спусковой крючок произойдет только один выстрел; для производства следующего выстрела необходимо отпустить спусковой крючок и нажать на него снова.

Работа частей и механизмов 5,45-мм автомата Калашникова АКС74У

Автоматическое действие автомата основано на использовании энергии пороховых газов, отводимых из канала ствола в газовую камеру.

При выстреле часть пороховых газов, следующих за пулей, устремляется через отверстие в стенке ствола в газовую камеру, давит на переднюю стенку газового поршня и отбрасывает поршень и затворную раму с затвором в заднее положение.

В переднее положение затворная рама с затвором возвращается под действием возвратного механизма, затвор при этом досылает очередной патрон из магазина в патронник и запирает канал ствола, а затворная рама выводит шептало автоспуска из-под взвода автоспуска курка. Курок становится на боевой взвод. Запирание канала ствола осуществляется поворотом затвора вокруг продольной Оси вправо, в результате чего боевые выступы затвора заходят за боевые упоры ствольной коробки.

Если переводчик установлен на автоматический огонь, то стрельба будет продолжаться до тех пор, пока нажат спусковой крючок и в магазине есть патроны.

Если переводчик установлен на одиночный огонь, то при нажатии на спусковой крючок произойдет только один выстрел; для производства следующего выстрела необходимо отпустить спусковой крючок и нажать на него снова.

Работа частей и механизмов 5,45-мм ручного пулемета Калашникова РПК74

Автоматическое действие пулемета основано на использовании энергии пороховых газов, отводимых из канала ствола в газовую камеру.

При выстреле часть пороховых газов, следующих за пулей, устремляется через отверстие в стенке ствола в газовую камору, давит на переднюю стенку газового поршня и отбрасывает поршень и затворную раму с затвором в заднее положение. При отходе затворной рамы назад происходит отпирание затвора, затвор извлекает из патронника гильзу и выбрасывает ее наружу; затворная рама сжимает возвратную пружину и взводит курок (ставит его на взвод автоспуска).

В переднее положение затворная рама с затвором возвращается под действием возвратного механизма, затвор при этом досылает очередной патрон из магазина в патронник и закрывает канал ствола, а затворная рама выводит шептало автоспуска из-под взвода автоспуска курка. Курок становится на боевой взвод. Запирание затвора осуществляется его поворотом вокруг продольной оси вправо, в результате чего боевые выступы затвора заходят за боевые упоры ствольной коробки.

Если переводчик установлен на автоматический огонь, то стрельба будет продолжаться до тех пор, пока нажат спусковой крючок и в магазине есть патроны.

Если переводчик установлен на одиночный огонь, то при нажатии на спусковой крючок произойдет только один выстрел; для производства следующего выстрела необходимо отпустить спусковой крючок и нажать на него снова.

Работа частей и механизмов 7,62-мм снайперской винтовки Драгунова

Снайперская винтовка является самозарядным оружием. Перезаряжание винтовки основано на использовании энергии пороховых газов, отводимых из канала ствола к газовому поршню.

При выстреле часть пороховых газов, следующих за пулей, устремляется через газоотводное отверстие в стенке ствола в газовую камору, давит на переднюю стенку газового поршня и отбрасывает поршень с толкателем, а вместе с ними и затворную раму в заднее положение. При отходе затворной рамы назад затвор открывает канал ствола, извлекает из патронника гильзу и выбрасывает ее из ствольной коробки наружу, а затворная рама сжимает возвратные пружины и взводит курок (ставит его на взвод автоспуска).

В переднее положение затворная рама с затвором возвращается под действием возвратного механизма, затвор при этом досылает очередной патрон из магазина в патронник и закрывает канал ствола, а затворная рама выводит шептало автоспуска из-под взвода автоспуска курка. Курок становится на боевой взвод. Запирание затвора осуществляется его поворотом влево и захождением боевых выступов затвора в вырезы ствольной коробки.

Для производства очередного выстрела необходимо отпустить спусковой крючок и нажать на него снова. После освобождения спускового крючка тяга продвигается вперед и ее зацеп заскакивает за шептало, а при нажатии на спусковой крючок зацеп тяги поворачивает шептало и разъединяет его с боевым взводом курка.

При выстреле последним патроном, когда затвор отойдет назад, подаватель магазина поднимает вверх останов затвора, затвор упирается в него и затворная рама останавливается в заднем положении. Это является сигналом о том, что надо снова зарядить винтовку.

Работа частей и механизмов 7,62-мм пулемета Калашникова танкового ПКТ

Автоматическое действие пулемета основано на использовании энергии пороховых газов, отводимых из канала ствола к газовому поршню затворной рамы.

При выстреле часть пороховых газов, действующих на пулю, устремляется через отверстие в стенке ствола в газовую камеру, давит на переднюю стенку газового поршня и отбрасывает поршень с затворной рамой в заднее положение. При отходе затворной рамы назад происходит отпирание затвора, извлечение гильзы из патронника и выбрасывание се из ствольной коробки наружу, извлечение очередного патрона из ленты и подача его в продольное окно приемника, перемещение ленты в приемнике влево на одно звено и сжатие возвратно-боевой пружины.

Отпирание затвора осуществляется поворотом его под действием затворной рамы вокруг продольной оси влево, в результате чего боевые выступы затвора выходят из-за боевых упоров ствольной коробки. Затворная рама в крайнем заднем положении ударяется об ограничитель и под действием возвратно-боевой пружины начинает движение вперед.

Если кнопка электроспуска нажат, то затворная рама с затвором, не задерживаясь шепталом спускового рычага, продолжает движение вперед, досылателем затвора выталкивает патрон из продольного окна приемника и досылает его в патронник, зацепы извлекателя захватывают очередной патрон в ленте, а палец подачи перемещается вправо на одно звено ленты. При подходе затворной рамы в крайнее переднее положение происходит запирание затвора и разбитие капсюля патрона бойком. Запирание затвора осуществляется его поворотом вокруг продольной оси вправо, в результате чего боевые выступы затвора заходят за боевые упоры ствольной коробки. Ударник под действием кольцевой проточки затворной рамы продвигается вперед и бойком наносит удар по капсюлю патрона. Происходит выстрел, и работа автоматики пулемета повторяется.

Если после выстрела кнопка электроспуска не будет нажат, то затворная рама с затвором остановится в заднем положении на боевом взводе; для продолжения стрельбы необходимо вновь нажать на кнопку электроспуска. Стрельба будет продолжаться до тех пор, пока не будет отпущена кнопка электроспуска или пока в ленте не будут израсходованы все патроны.

voenservice.ru

Назначение, устройство частей и механизмов автомата — Мегаобучалка

АВТОМАТ КАЛАШНИКОВА АК-74М

Автомат Ак-74М является индивидуальным оружием и предназначен для уничтожения живой силы и поражения огневых средств противника.

Для стрельбы в условиях естественной ночной освещённости присоединяется прицел НСПУМ.

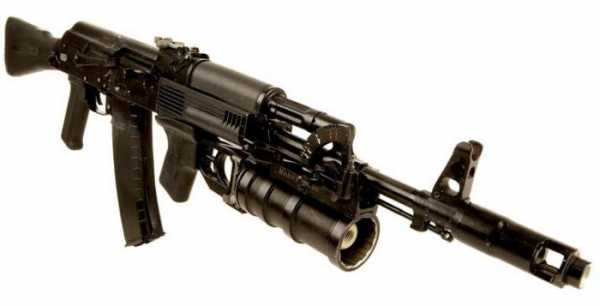

Автомат может быть использован в комплексе с подствольным гранотомётом ГП-25.

Для поражения противника в рукопашном бою к автомату присоединяется штык-нож.



Тактико-технические характеристики



Калибр: 5,45 мм
Тип патрона: 5,45х39
Масса неснаряженного автомата: 3,07 кг
Масса со снаряженным магазином: 3,8 кг
Масса со снаряженным магазином и штык-ножом: 4,1 кг
Длина: 940 мм
Длина со штык-ножом: 1089 мм
Длина ствола: 415 мм
Нарезы правосторонние: 4 шт, шаг - 200 мм
Начальная скорость пули: 900 м/с
Дульная энергия: 1377 Дж
Режим огня: одиночный/непрерывный
Темп стрельбы: 600 выст/мин
Боевая скорострельность (одиночными): 40 выст/мин
Боевая скорострельность (очередями): 100 выст/мин
Прицельная дальность стрельбы: 1000 м
Дальность прямого выстрела по ростовой фигуре: 625 м
Дальность прямого выстрела по грудной фигуре: 440 м
Дальность, до которой сохраняется убойное действие пули: 1350 м
Предельная дальность полета пули: 3000 м
Емкость магазина: 30 патронов
Эффективная дальность стрельбы: 650 м



Назначение, устройство частей и механизмов автомата

ствол служит для направления полета пули.

дульный тормоз-компенсатор служит для повышения кучности боя и уменьшения энергии отдачи.

газовая камера служит для направления пороховых газов из ствола на газовый поршень затворной рамы.

соединительная муфта служит для присоединения цевья к автомату.

ствольная коробка служит для соединения частей и механизмов автомата, для обеспечения закрывания канала ствола затвором и запирания затвора.

прицельное приспособление служит для наводки автомата на цель.

крышка ствольной коробки предохраняет от загрязнения части и механизмы, помещенные в ствольной коробке.



приклад и пистолетная рукоятка служат для удобства действия автоматом при стрельбе.

затворная рама с газовым поршнем служит для приведения в действие затвора и ударно-спускового механизма.

затвор служит для досылания патрона в патронник, закрывания канала ствола, разбивания капсюля и извлечения из патронника гильзы.

возвратный механизм служит для возвращения затворной рамы с затвором в передне положение.

газовая трубка со ствольной накладкой служит для направления движения газового поршня и предохранения рук автоматчика от ожогов при стрельбе.

ударно-спусковой механизм служит для спуска курка с боевого взвода или со взвода автоспуска, нанесения удара по ударнику, обеспечения ведения автоматического или одиночного огня, прекращения стрельбы и для постановки на предохранитель.

цевьеслужит для удобства действия и для предохранения рук от ожогов.

магазин служит для помещения патронов и подачи их в ствольную коробку.

штык-нож служит для поражения противника в бою.


НЕПОЛНАЯ РАЗБОРКА, НАЗНАЧЕНИЕ ЧАСТЕЙ И МЕХАНИЗМОВ И ХАРАКТЕРИСТИКИ АВТОМАТА КАЛАШНИКОВА АК-74

Разборка автомата может быть неполная и полная. Неполная - предназначена для чистки, смазки и осмотра автомата. Полная - для чистки при сильном загрязнении автомата, после нахождения его под дождём или в снегу, при переходе на новую смазку и при ремонте. Излишне частая разборка автомата вредна, так как ускоряет изнашивание частей и механизмов. Разборку и сборку автомата производить на столе или чистой подстилке; части и механизмы класть в порядке разборки, обращаться с ними осторожно, не класть одну часть на другую и не применять излишних усилий и резких ударов. При сборке автомата сличать номера на его частях.


megaobuchalka.ru

2. Основные части и механизм АК, их назначение. Устройство и принцип действия автомата Калашникова

Похожие главы из других работ:

Анализ условий функционирования бронебойных пуль при встрече и проникновении в преграду и разработка моделей прочности сердечников

1.1 Назначение и характеристики бронебойных пуль патронов стрелкового оружия

Для пробития металлической брони применяют бронебойные пули, которые являются разновидностью специальных. Особенности бронепробивного действия определяются специфическими свойствами брони, а так же конструкцией, массой и скоростью пули...

Боевая служба временного розыскного поста

1. Назначение, состав, вооружение, экипировка

Розыскной пост - это войсковой наряд, предназначенный для задержания разыскиваемых лиц в местах их возможного появления или на путях вероятного движения. Такими пунктами могут быть: железнодорожные станции, въезды в населенные пункты...

Боевая служба розыскной группы

2.1. Структура, состав, назначение розыскной группы

Розыскная группа - войсковой наряд в составе двух-трех военнослу-жащих, назначенный для розыска и задержания преступников по родствен-ным и иным связям, а также в пассажирском транспорте. Она комплектуется, как правило, из прапорщиков...

Малогабаритный пистолет-пулемёт

Патроно-подающий механизм

Питание пистолета-пулемета патронами производится из коробчатого сменного магазина, расположенного в пистолетной рукоятке, емкостью 25(32) патрона с шахматным расположением...

Малогабаритный пистолет-пулемёт

Патроно-досылающий механизм

Досылание патрона в патронник осуществляется выступом затвора. Патрон досылается из магазина, расположенного в пистолетной рукоятке. Во время досылания патрон до тех пор, пока частично не вошел в патронник, наклонен к оси канала ствола...

Малогабаритный пистолет-пулемёт

Спусковой механизм.

...

Механизм действия отравляющих веществ на основе фосфорорганических соединений. Способы определения и защиты

Механизм действия ФОС

Строение и виды синапсов Термин синапс (от греческого synapsys - соединение, связь) ввел И. Шеррингтон в 1897 году. В настоящее время синапсами называют специализированные функциональные контакты между возбудимыми клетками (нервными, мышечными...

Механизм действия отравляющих веществ на основе фосфорорганических соединений. Способы определения и защиты

Механизм инактивирования холинэстеразы ФОС

Для начала следует различать ацетилхолинэстеразу АХЭ и холинэстеразу ХЭ. АХЭ - специфическая или истинная холинэстераза - содержится главным образом в эритроцитах (ЭХЭ), головном мозге...

Обоснование современных способов длительного хранения вещевого имущества в воинской части

1.1 Основные мероприятия, обеспечивающие сбережение вещевого имущества при хранении на складе воинской части

Основными мероприятиями по обеспечению сохранности и сбережения вещевого имущества при хранении на складе воинской части являются: правильное оборудование и должное содержание складских помещений; правильное размещение и укладка...

Определение аэродинамических и массоинерционных характеристик пули

2. Назначение, особенности конструкции пули

Дано: L=24.8мм.; DLG=17,1мм.; RO=70,0 мм.; RB=1,18 мм.; DB=1,2мм.; DP= 5,55 мм.; LK=4,0мм; ; V=910 м/с. Данная пуля предназначена для поражения живой силы противника и небронированной техники из стрелкового оружия. Состоит из двух частей: корпуса и внутренней части...

Радиопротекторы: современные направления и перспективы

МЕХАНИЗМ РАДИОЗАЩИТНОГО ДЕЙСТВИЯ

Несмотря на обширные исследования, радиобиологи не достигли единого, полного и общепризнанного представле-ния о механизме действия химических радиопротекторов...

Разведка как один из видов боевого обеспечения деятельности органов внутренних дел при чрезвычайных обстоятельствах

1. Назначение, задачи и организация разведки, её виды и содержание

Разведка -- практика и теория сбора информации о противнике или конкуренте для безопасности и получения преимуществ в области вооружённых сил, политики или экономики. Это обычно понимают как часть организованного усилия (то есть...

Силы специальных операций Соединенных Штатов Америки

2.Назначение и задачи ССО армии США

Одновременно с эволюцией взглядов американцев на предназначение ССО изменились взгляды на само понятие "специальные операции". Сначала под ними подразумевались ночные операции или операции на реках войск общего назначения...

Топографические карты и их содержание

1. Назначение и классификация топографических карт

Карты земной поверхности делятся на две большие группы: географические и топографические. Географическая карта -- уменьшенное обобщенное изображение земной поверхности на плоскости, построенное в определенной картографической проекции...

Устройство и принцип действия автомата Калашникова

1.1 Назначение и боевые свойства автоматов

Автоматы Калашникова малогабаритные являются индивидуальным оружием и предназначены для уничтожения живой силы противника. Для стрельбы и наблюдения в условиях...

military.bobrodobro.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
